Table basse

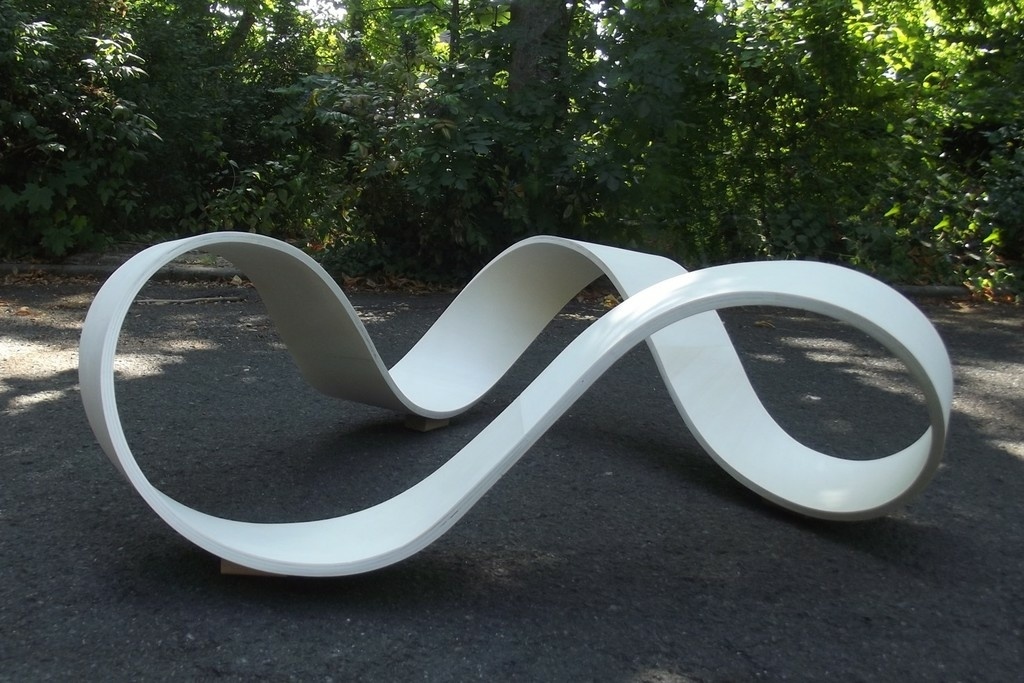

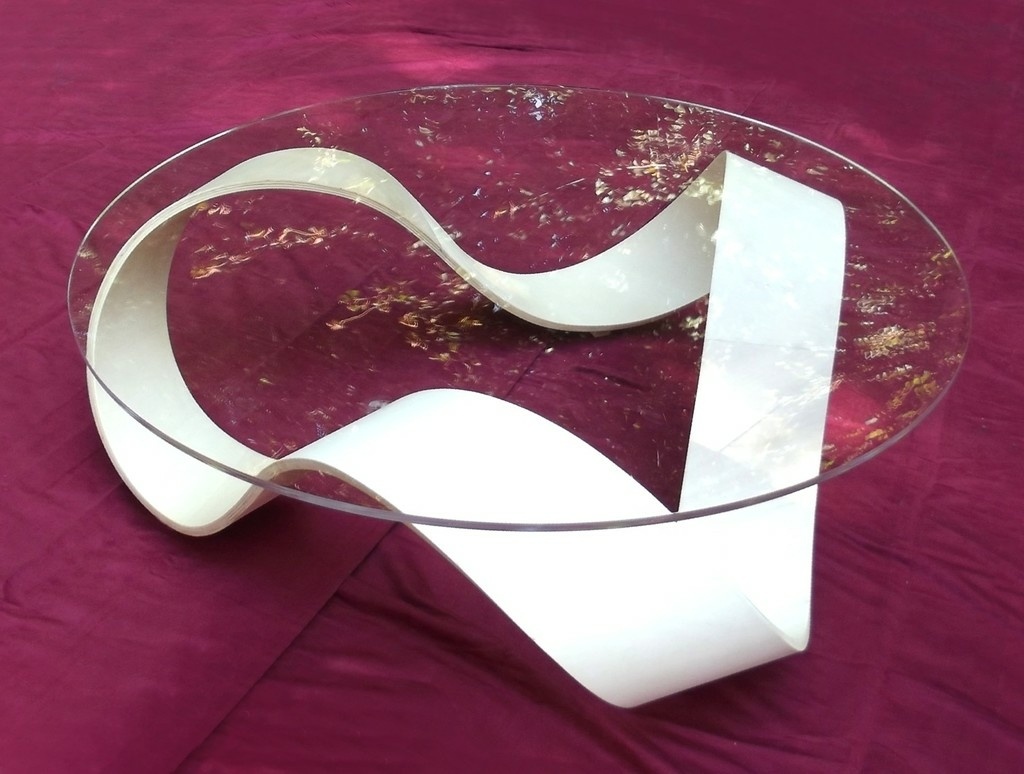

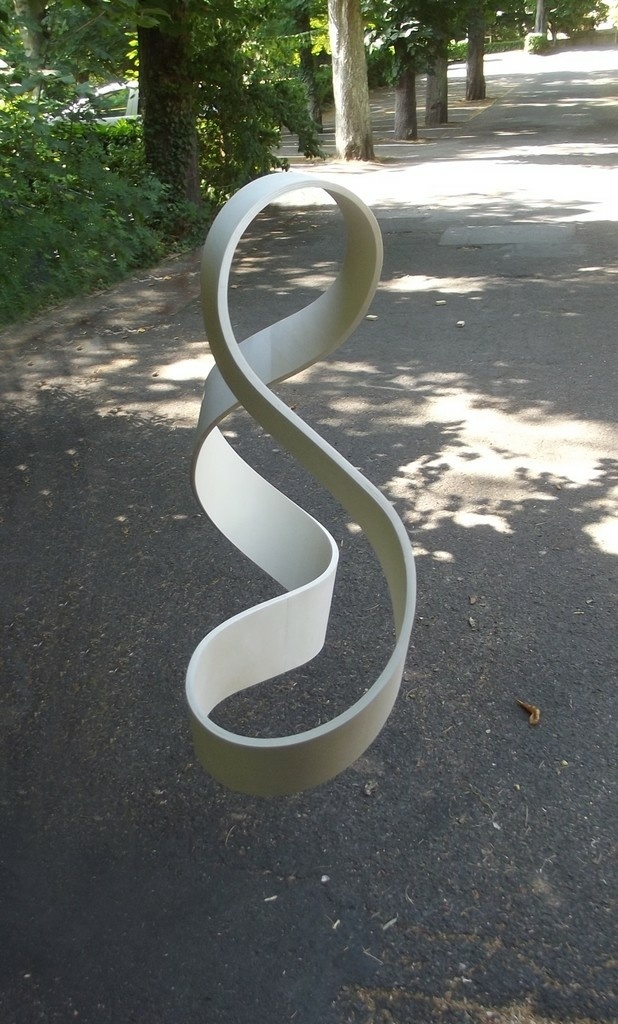

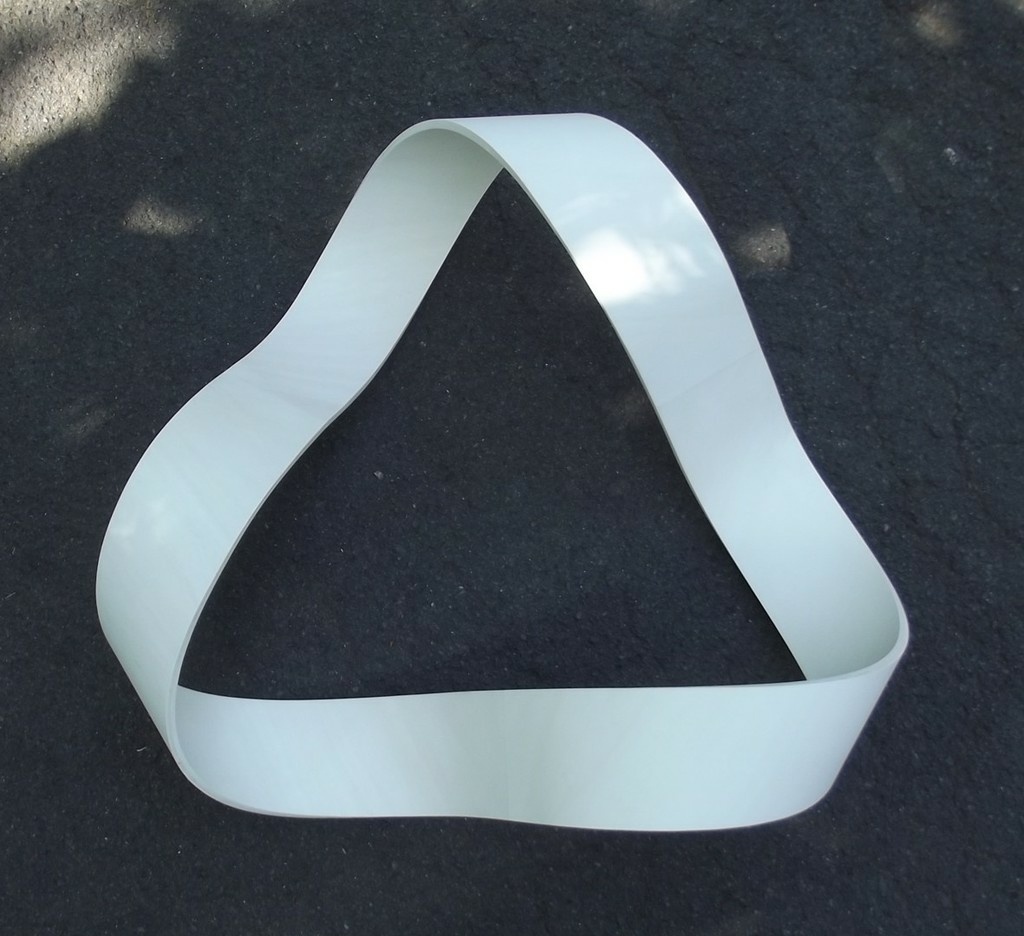

Ruban de Möbius en contre plaqué de 3mm pour un pieds de table basse.Le plateau a 1m de diamètre,
la hauteur est de 35cm.
Le ruban fait 16cm de large et est constitué de 3 bandes de CP de 3mm en peuplier.
La forme est obtenue par collage par tiers à la sangle sur un gabarit.


Discussions

LeHLM a publié la création "Table basse".il y a 1 mois
bazaretdetours

Un super bel enroulé, très équilibré dans les courbes. Bravo! As tu des photos de la conception?

Kentaro


Ouh la laaaa.... génial, superbe, j'adooooorre...

Oak

Cette création me donne l'occasion de découvrir ton travail. Superbe. Bravo pour l'ensemble des réalisations 👍🏻

Thibault Jehl


c'est vrai ! Et on aimerait en savoir plus sur ton "a propos", tant les réalisations sont qualitatives et variées.

sylvainlefrancomtois


super boulot !

Palissandre


Impressionnant je n arrive absolument pas a me rendre compte des gabarits utiliser ni du travail accomplie pour en arriver la

Fof


En fait tu as assemblé trois pièces, chacune composée de plusieurs pièces collées en hélicoïde sur un cylindre ?

Kentaro


Ou 3 cylindres disposés en triangle et on enroule autour. Mais le cp de 3 mm ne se courbe pas si facilement que cela...

Boisbarbu


De grace! Un pas à pas! Ma tête va exploser! Moi qui ne suis pas trés doué pour les collages...

Boisbarbu


Et félicitations!

LeHLM

Au départ ,un tracé sur un panneau à l’échelle 1, puis un test de découpe de bandes de contre plaqué de 160mm de large en tenant compte de l’angle de pliage (60 degrés, donc 30 dans la feuille de cp) .

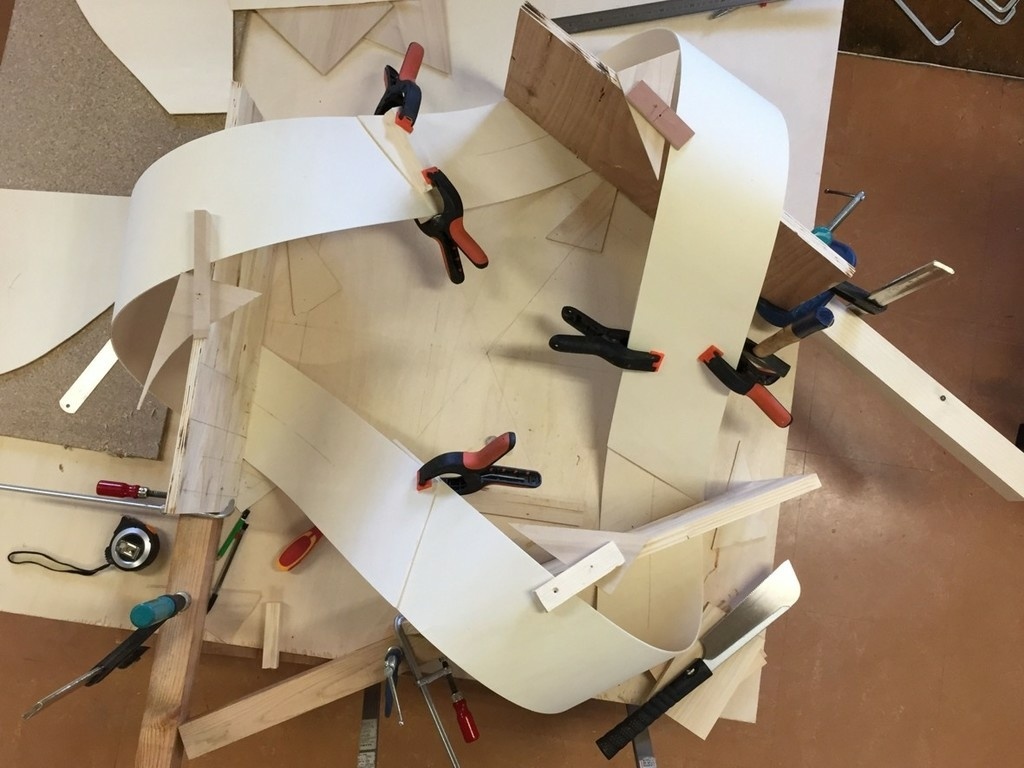

Un essai de mise en place des bandes de CP a permis de définir la forme du modèle pour le collage,
On est parti sur le principe qu’on formait 3 éléments à assembler fait de 3 couches.

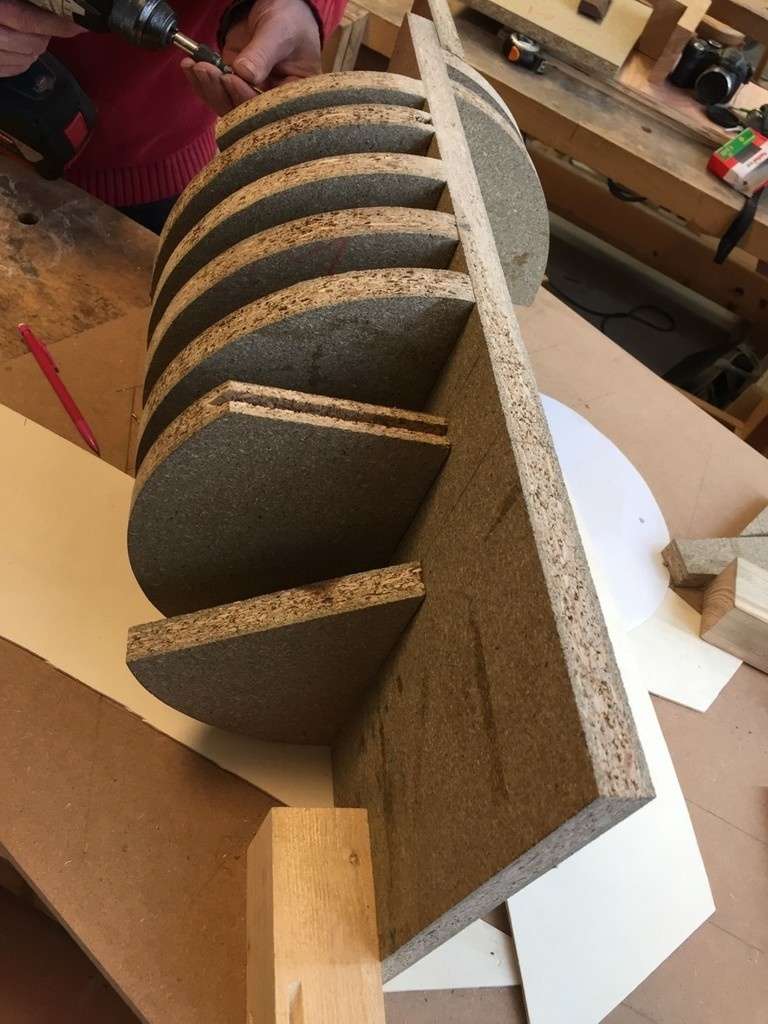

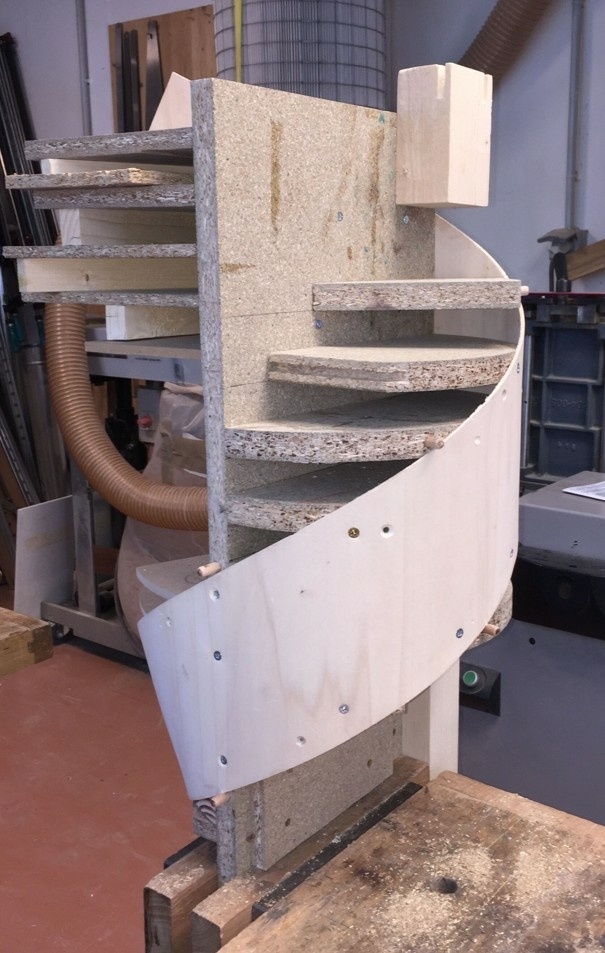

Le support de collage est fait d’agglo de 19mm assemblé par vis.
La forme a été modélisée sur une maquette grandeur nature.

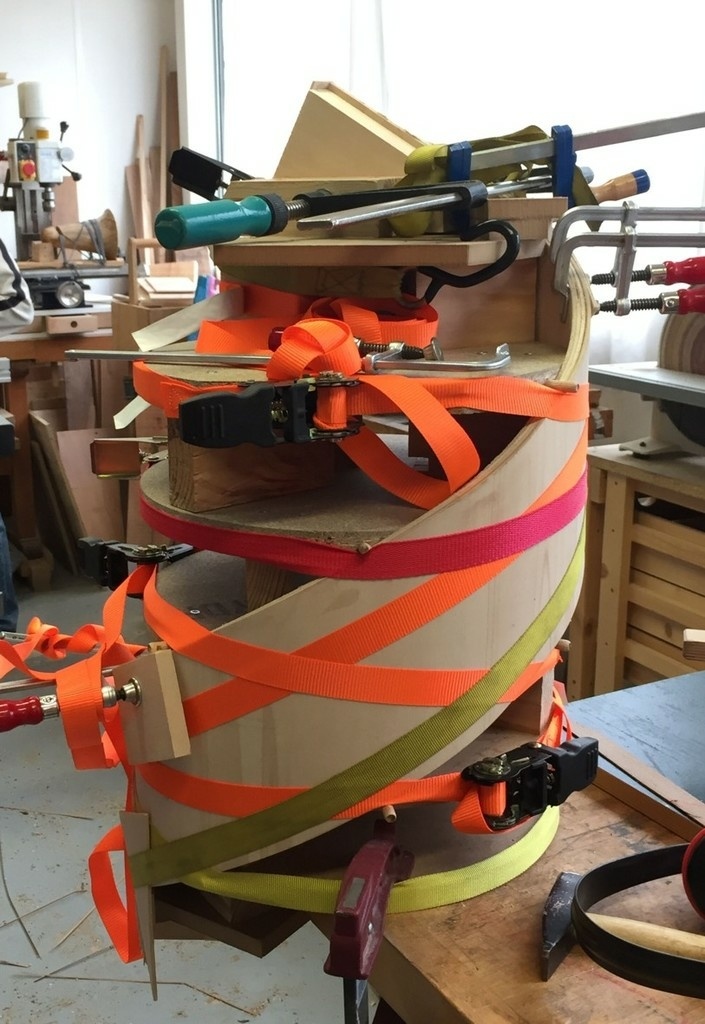

Le collage est maintenu par des sangles et des serres joints de façon un peu empirique mais néanmoins efficace.
Les trois éléments sont assemblés à mi bois.
Les champs sont redressés à la défonceuse avec un gabarit maison.

DewhitYoussef

Les vues de face sont juste magnifiques, on dirait une clé de sol, une esperluette, en plein et déliés. Je ne suis pas encore allé voir tes créations aussi peut-être mon avis est erroné, mais élevé ça à hauteur d’yeux, fait des lampes, des colonnes, ... très chouette.

Bricolo36


Bonjour
Magnifique travail de conception,de réalisation pour un résultat magnifique

Stef64


Top ,chapeau c est le genre de realisation qui donne mal a la tête 😉.

dependancesbois


Pfiouuuuuu c'est génial ! Je ne pensais même pas que c'était réalisable physiquement ! 🙌👏

sylvainlefrancomtois


Cela se résume comme trois limons d'escalier courbe de révolution à 360° assemblés ensembles !! c'est tellement simple que je n'y ai pas pensé !!😭

Palissandre


Ces du chinois pour moi

Niouniou


Pour moi aussi, c'est frustrant de ne pas avoir le temps de regarder et apprendre ça, il faut bloquer quelques semaines et hop !

sylvainlefrancomtois

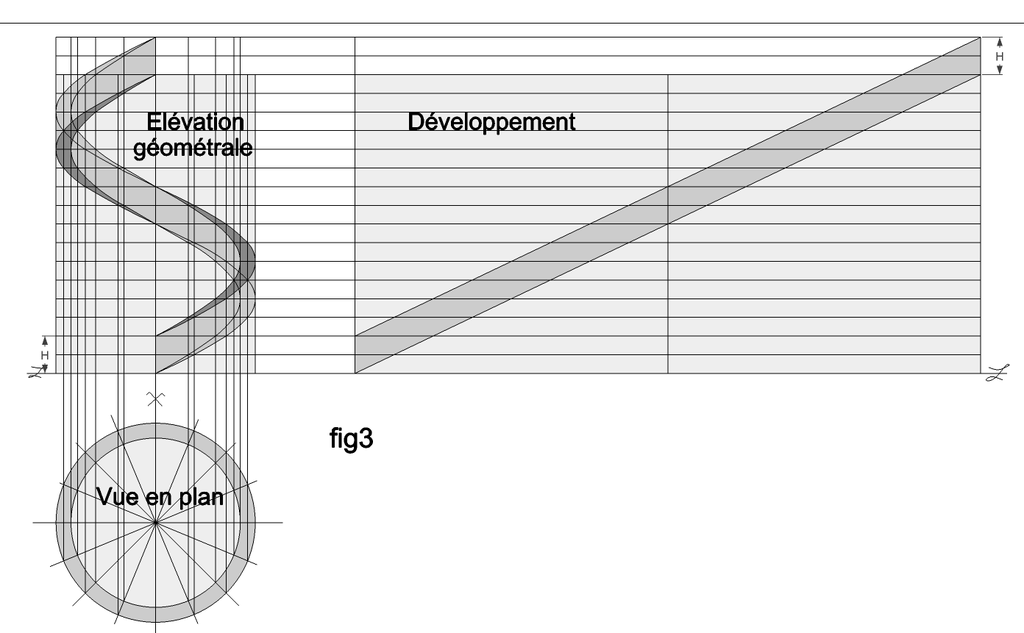

sur ce dessin , l'explication 😉

Palissandre


Rhooo merci j avoue n avoir aucune connaissance dans ce style de tracer

Philippe Gelard


Très bien vu et bien exécuté! Ce genre de projet est difficile surtout dans le collage, et l'utilisation de la sangle est très efficace, bien joué! Petite question, c'est le collage qui en effet tient la courbe, As tu tout de même formé le bois à la vapeur auparavant? Tu parles d'une maquette grandeur nature... Peux tu préciser? En tous cas bravo, ce genre de projet demande de la patience, du sang froid et un peu de folie aussi, dont tu es certainement très bien doté! Bravo!

Toutenbois


Salut C'est vraiment beau et bien exécuté. Je ne comprend pas une chose sur ton gabarit je ne vois que de la courbe or les jonctions se font à une inversion du sens de la courbure. Il devrait il y avoir un prolongement droit de ton gabarit. Comment as tu géré ceci?

sylvainlefrancomtois


non Sam , rien de droit , ce sont les rubans hélicoïdaux qui s'assemblent à la naissance des courbes en coupes d'équerre , pas d'aplomb , vois tu ??

Toutenbois

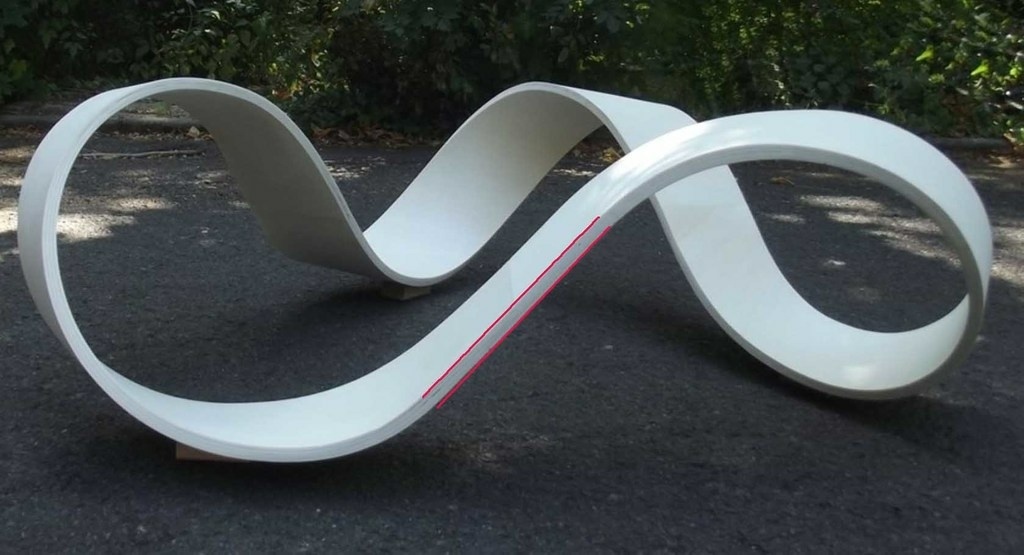

Regarde ici Sylvain il y a des zone droite pour relier les différentes sections courbes! Elle ne sont pas nécessaire mais elle donne plus d’ampleur au projet

sylvainlefrancomtois


Toutenbois ah oui bien vu , tu as raison !!

kaj

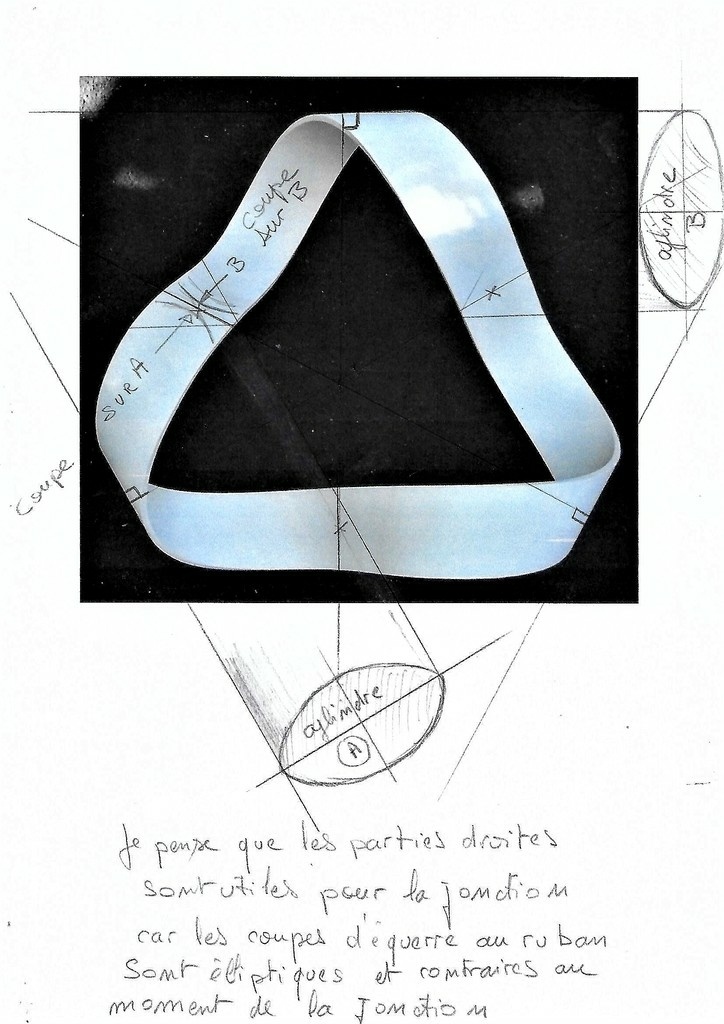

Je pense que les parties droites sont utiles pour la jonction, car si l'on fait des coupes d'équerres au ruban celle ci sont elliptiques et contraires l'une à l'autre. Dites moi si je me trompe.

LeHLM

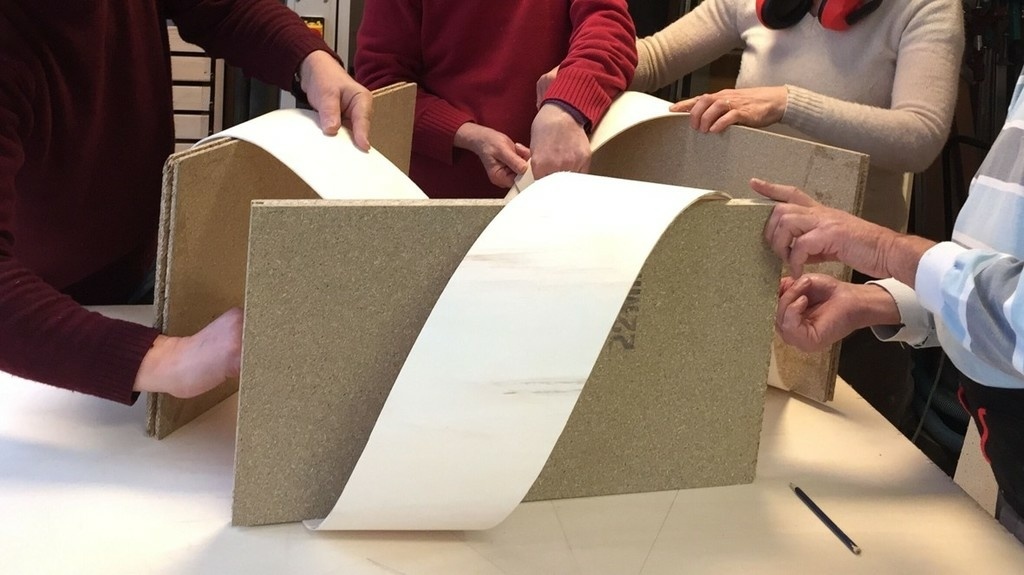

1/ Ce que j’appelle "maquette" à l’échelle 1 c’est un montage de trois bandes sur le dessin pour déterminer les dimensions et la forme de chaque élément du gabarit en fonction de la longueur des bandes de cp disponibles.
(photo)
2/ Oui il y a des partie droites environ 10 cm de chaque coté, des courbes moins parfaites mais plus facile à réaliser, alors que dans le ruban de Möbius la torsion est continue.
3/ Sur la" maquette", chaque bande est en contact avec le sol sur toute sa largeur mais dans la réalité c’est différent, cela est du au fait qu’on a pas tenu compte de l’âme centrale du cp qui résiste à la torsion puisque le sens du fil du bois est perpendiculaire, ce qui a posé un problème au collage des trois éléments en refermant l’angle de 60° dont nous avions besoin. On lui un peu a forcé la main.
L’ensemble ne repose donc que sur 3 arrêtes.
4/ Non pas de vapeur pour le pliage sur du cp , un cp de bonne qualité, ce n’est pas le premier venu,pour le 3mm en peuplier, 10cm de rayon au minimun à sec, et à un prix très raisonnable.(22€ la feuille)

Merci à tous et à Odile qui m’a servi de petite main et a gagnée une table basse.

Ivan


Spectaculaire et exceptionnel , chapeau bas!

leonart

Superbe réalisation qui donne envie de tâter le bois moulé ! Félicitations, le résultat est magnifique !👍

Termite


Oui très joli bravo

Ofriddy


Magnifique,faut piger le système de courbe ouaa !!

Boulou


Dans le bizarre, fallait oser.
Je te rassure ça sort bien et quelle maîtrise 👏
