Scierie mobile homemade

Scierie mobile homemade
+

bonjour a tous
je poste aujourd'hui mon projet de scierie mobile réaliser avec mon pere, avec les premier essaie qui vont suivre très prochainement
je vous propose les différentes étapes se sa réalisation avec des photos et les commentaires qui vont avec
je tien d’abord a presiser que je me suis largement inspirer des projet qui cour sur le web

Liste des articles


Partager

Le banc de roulement

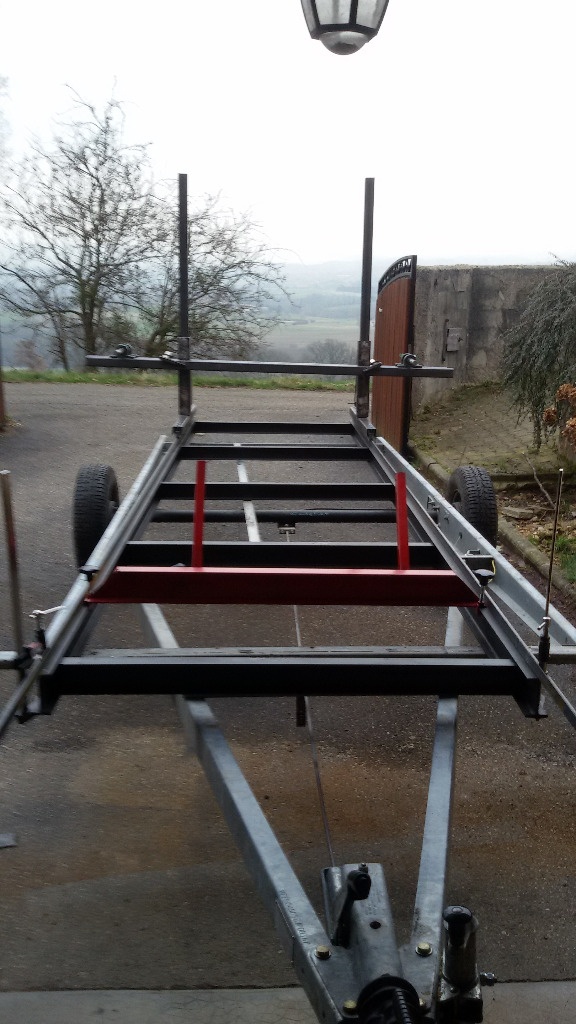

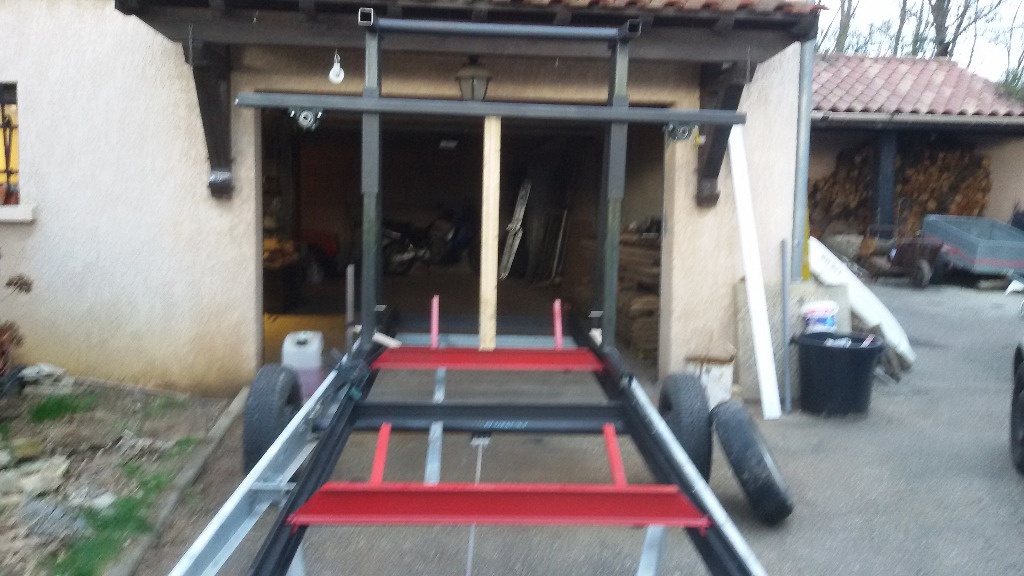

le commencement :

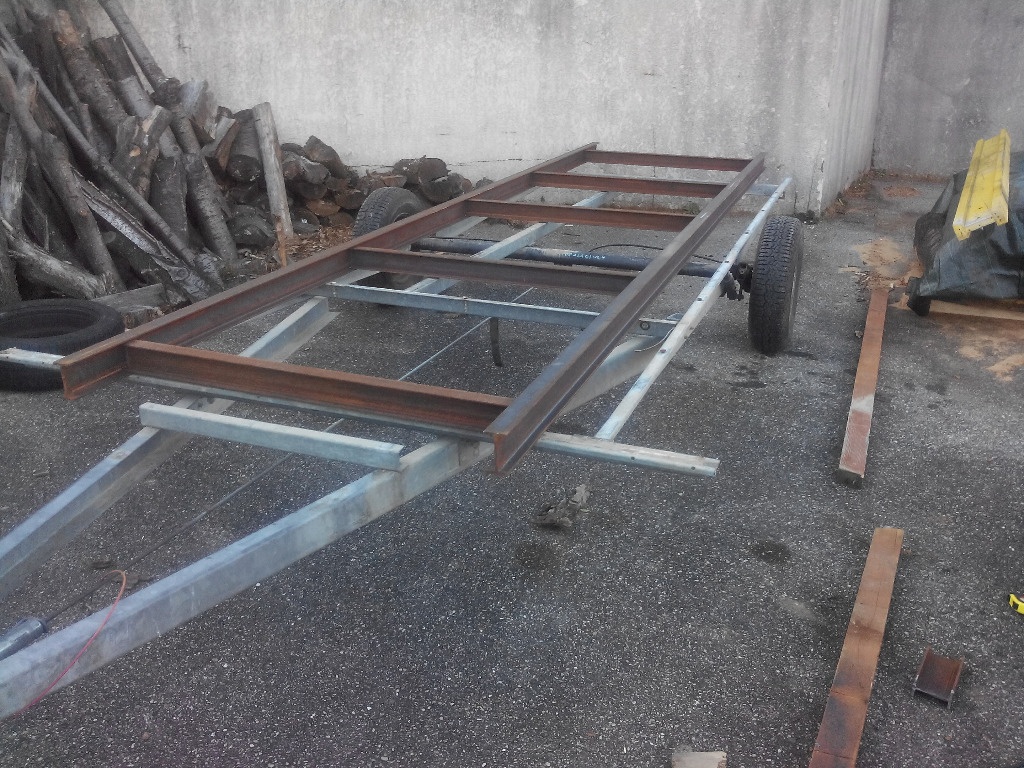

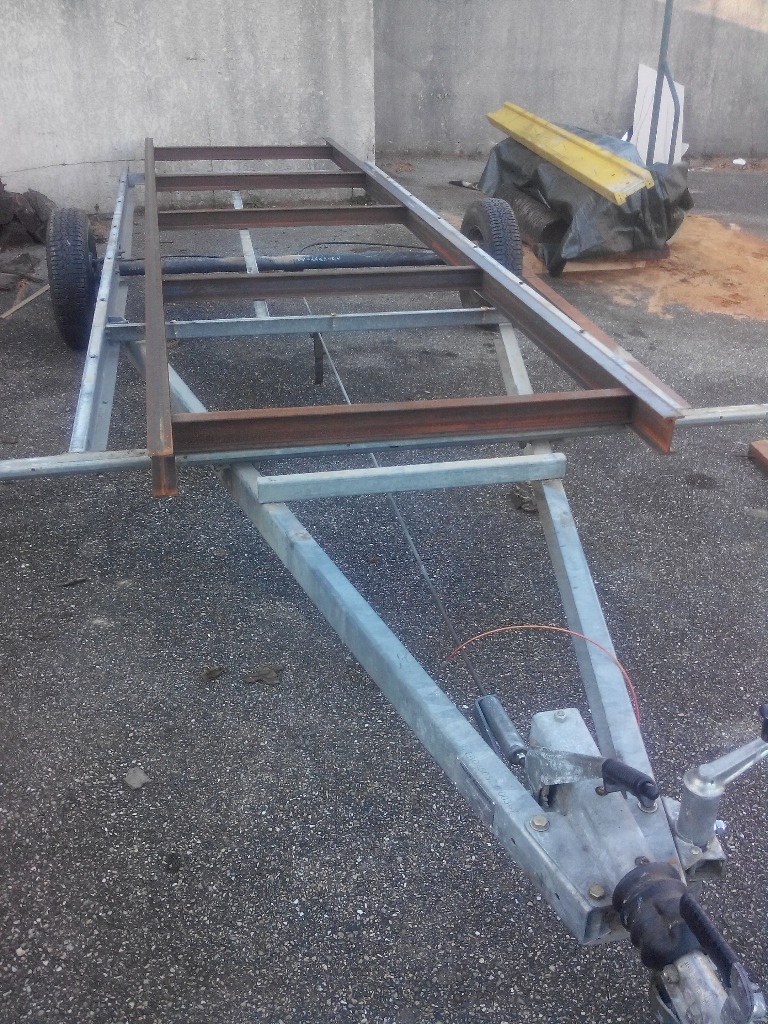

la base de la machine a été monte sur un châssis freiné de caravane de 6m de long flèche comprise
sur se dernier le banc de roulement(comprenné le châssis sur le quelle le portique de coupe evolura)
il est constituer de 2 longueur d'ipn de 100 de 5m de long et les renforts du milieu sont réaliser avec de l'ipn de 80
il mesure donc 5m par 1.20 pour pouvoir passer des bille de 4m de long

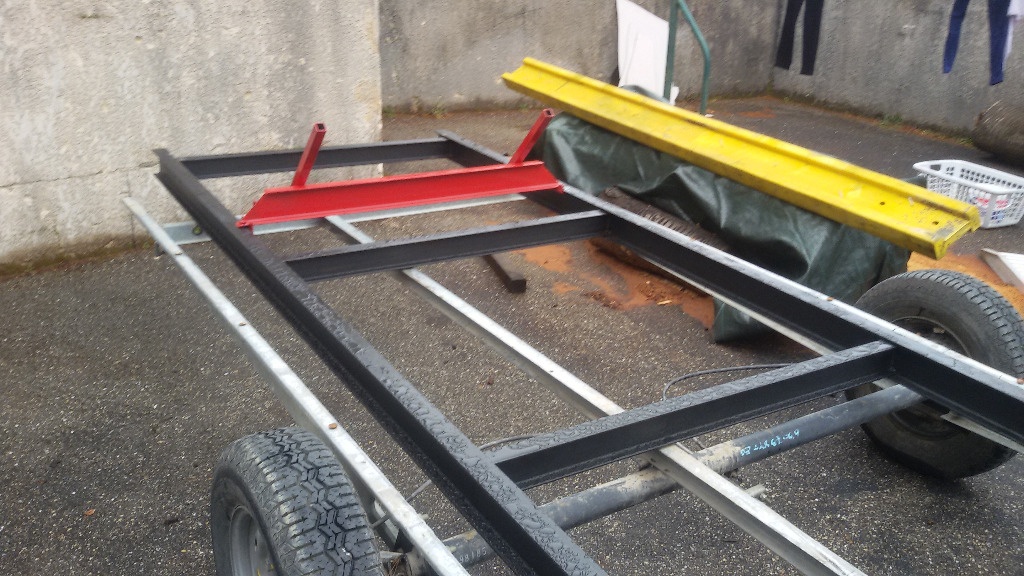

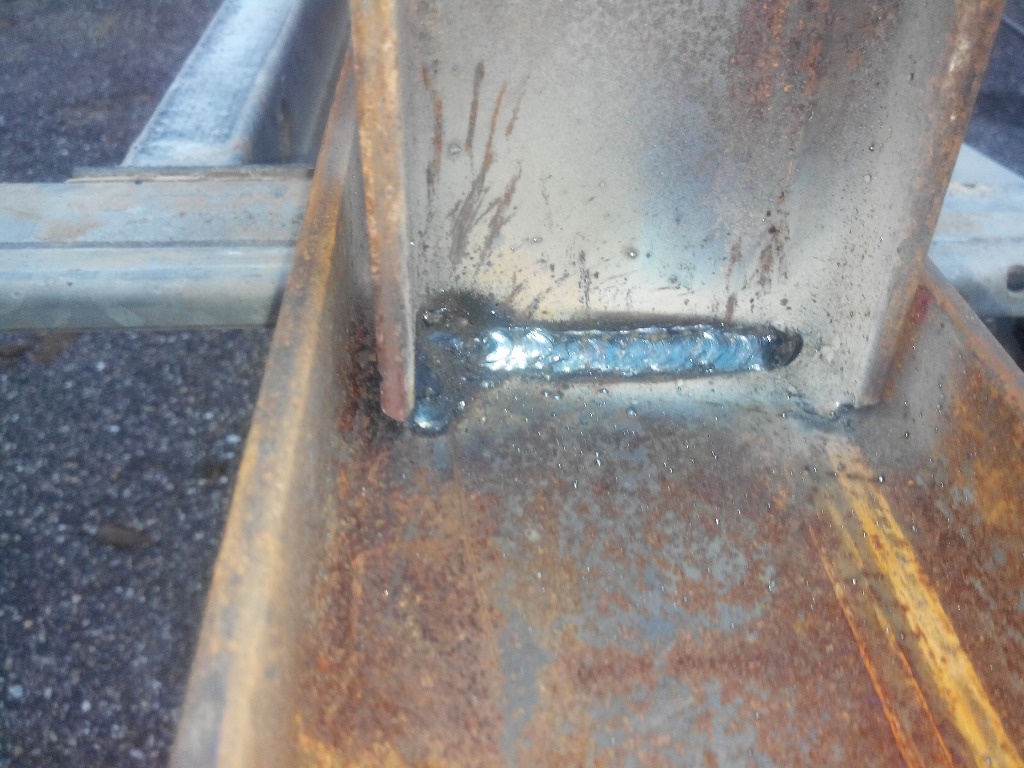

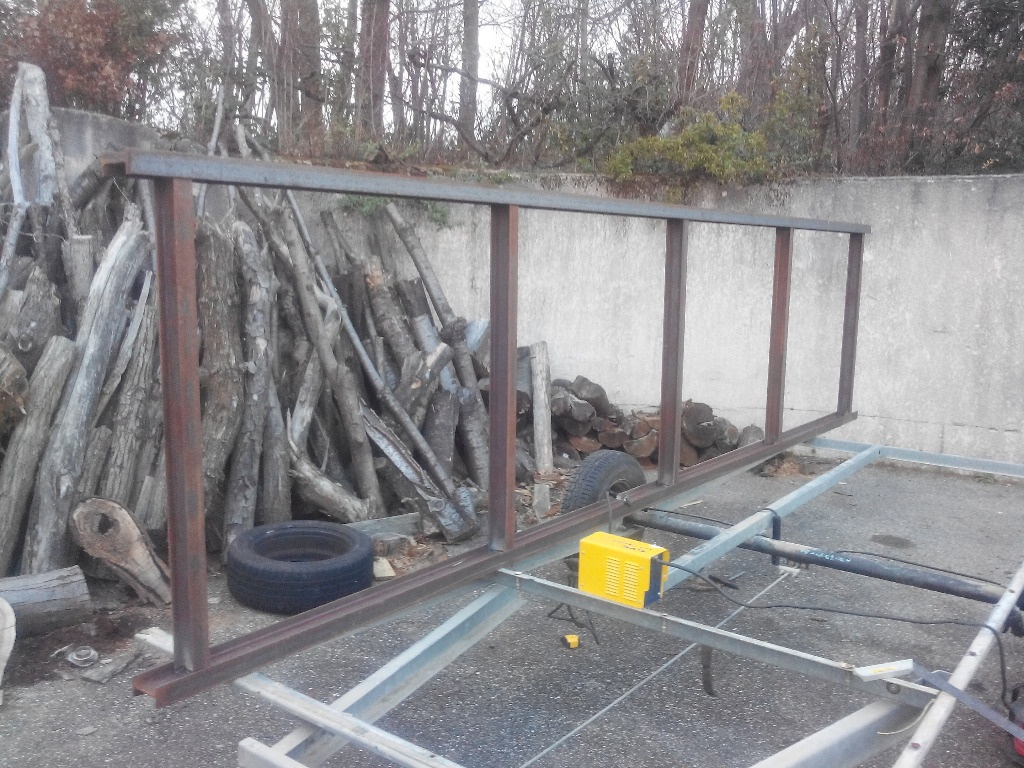

en cours de soudure :

un petit coup de peinture pour que la rouille ne s'installe pas trop vite

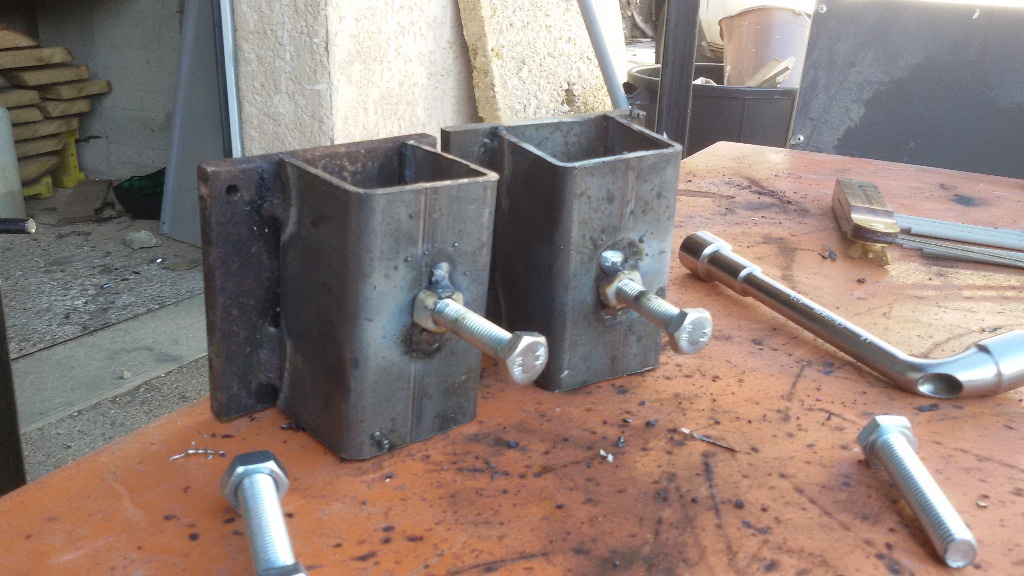

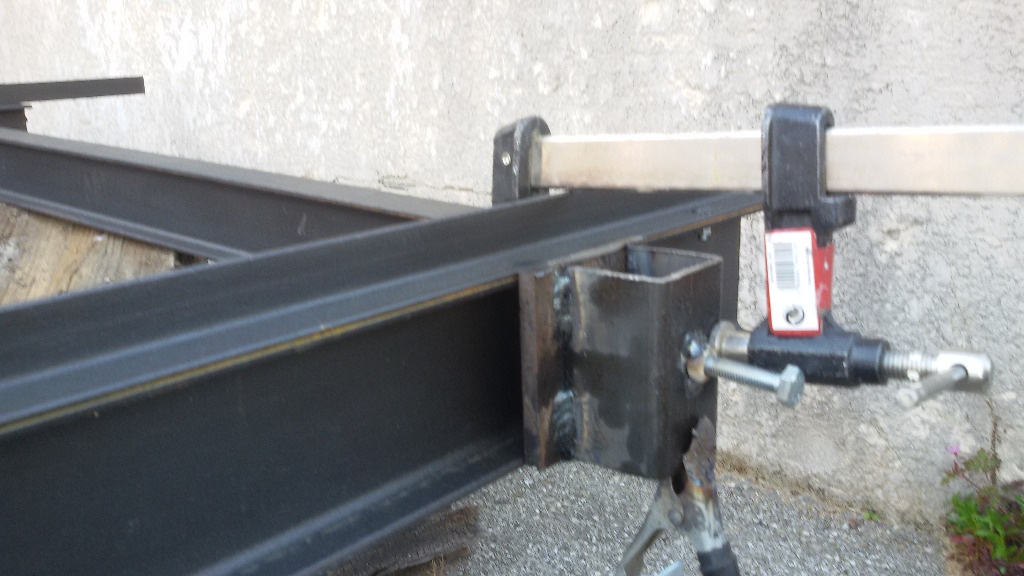

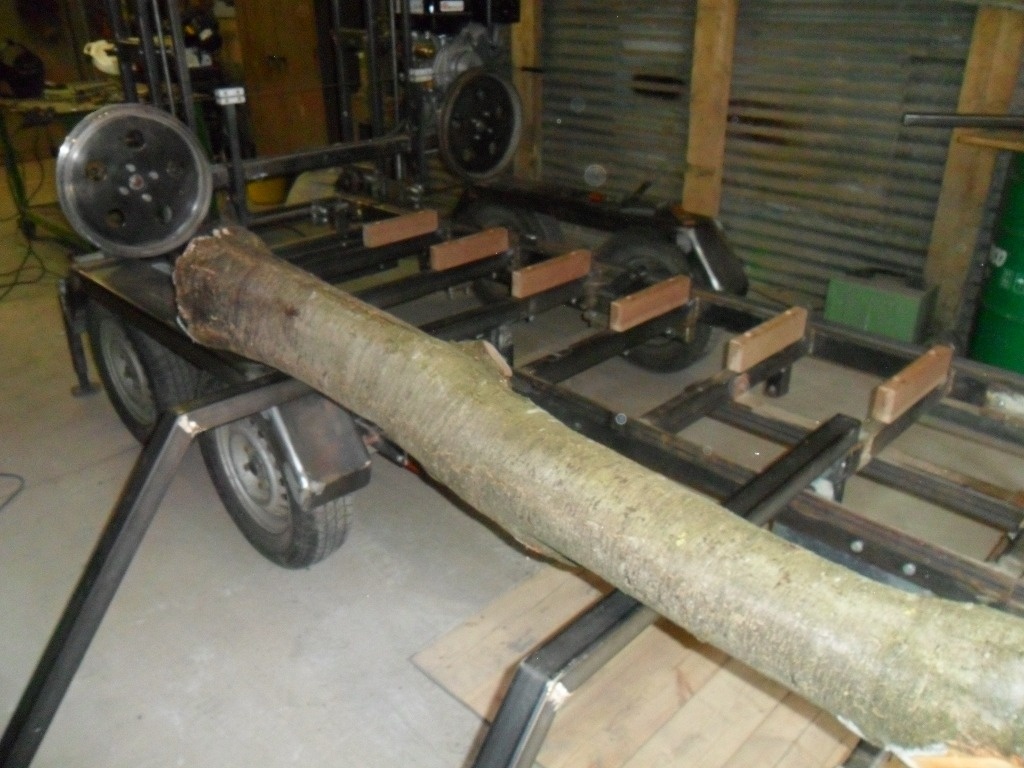

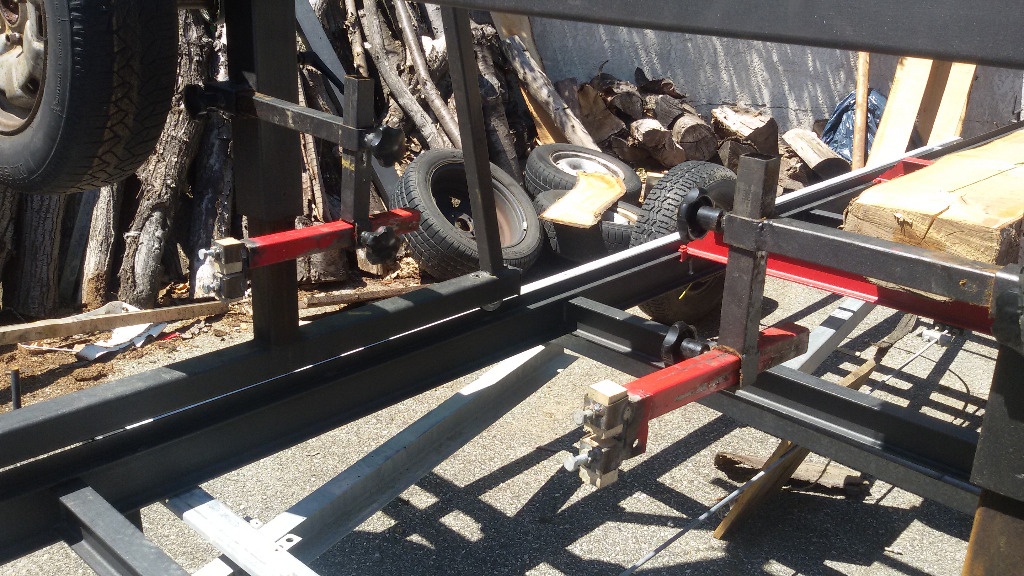

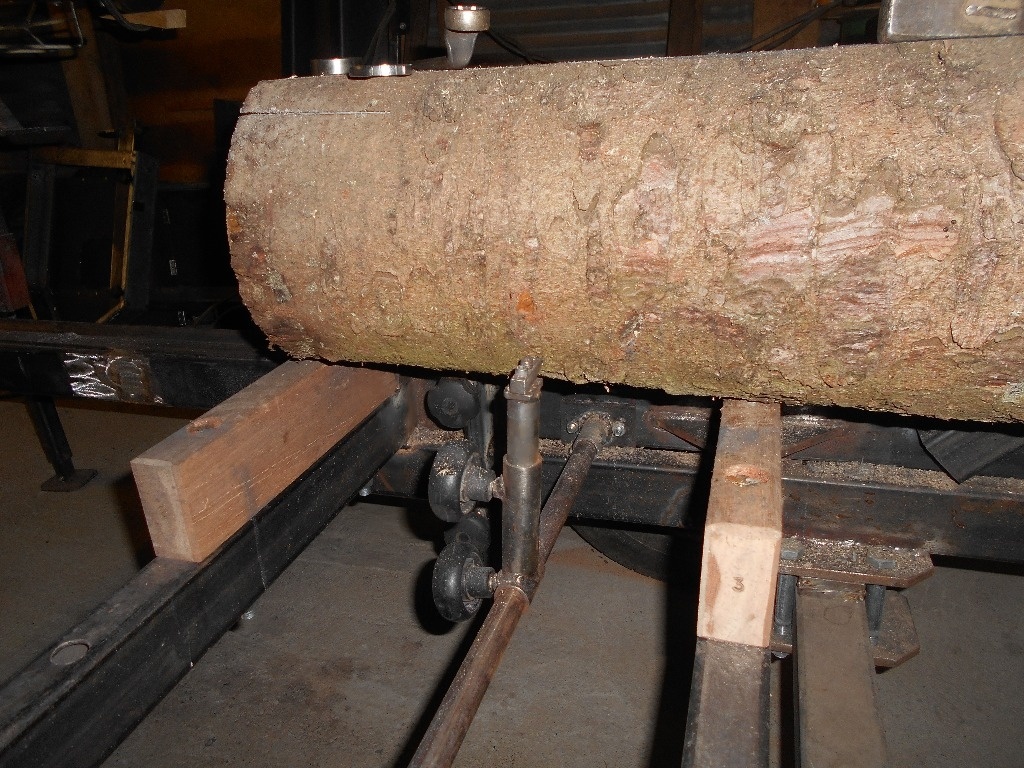

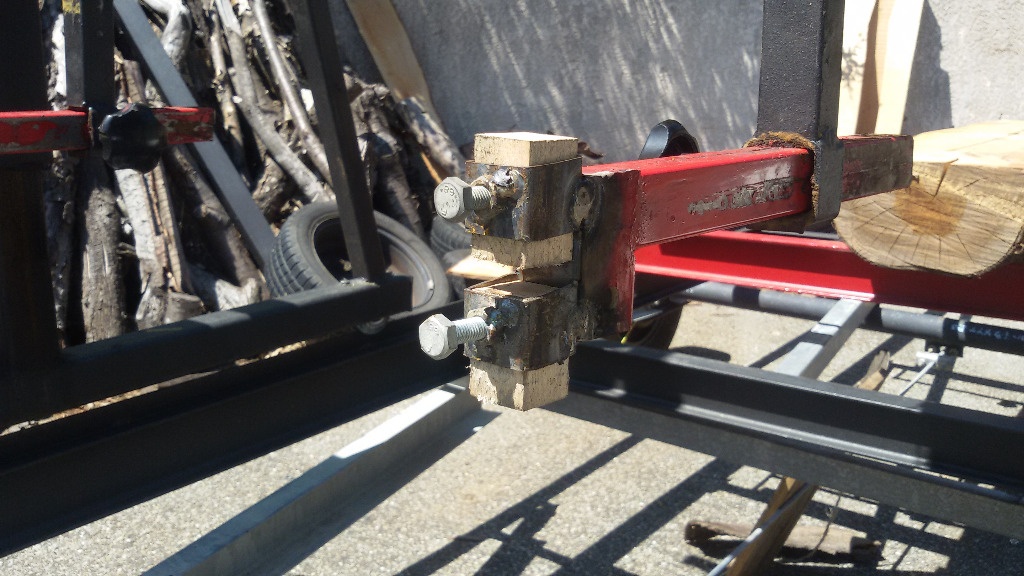

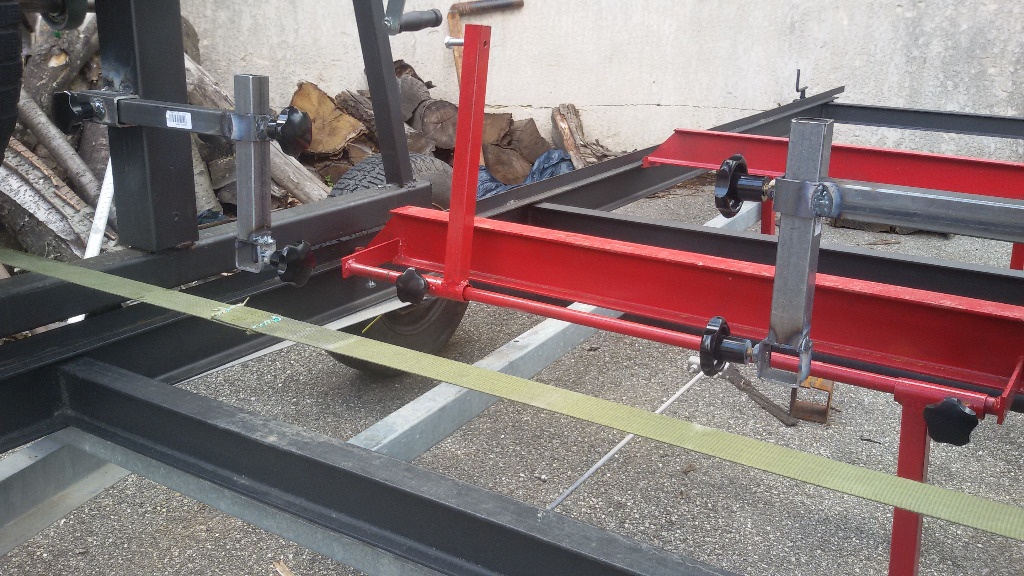

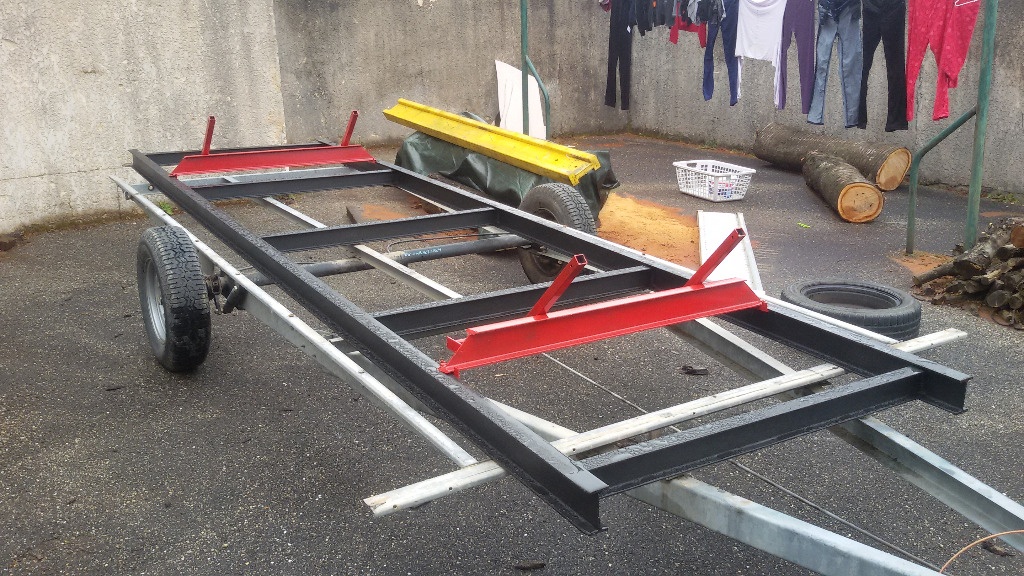

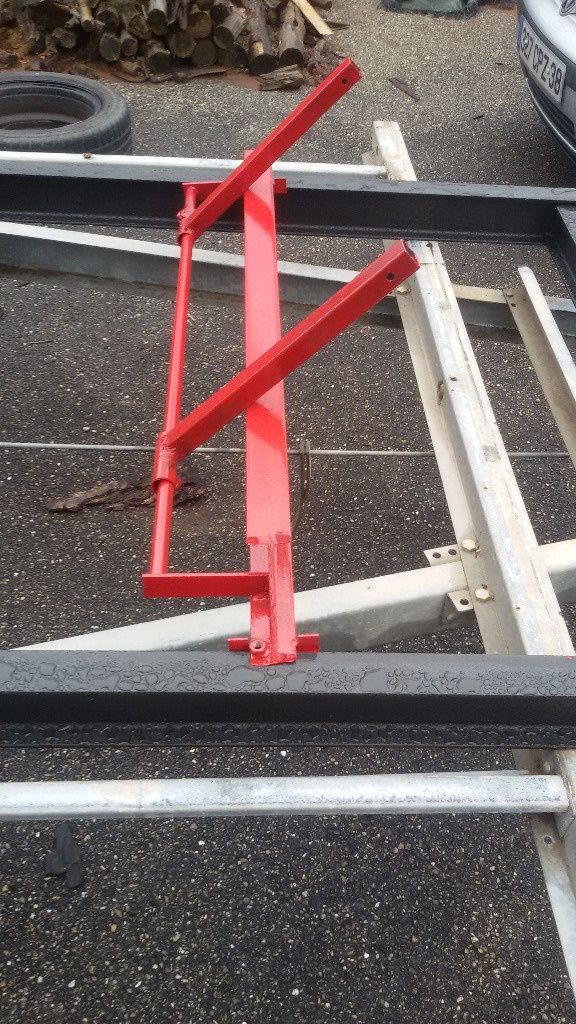

en rouge on peut voir les support de billes qui sont ajustable sur le banc de roulement
pour pouvoir scier aussi bien 4m que 2m etc..

Publié Mis à jour

Partager

La tete de coupe

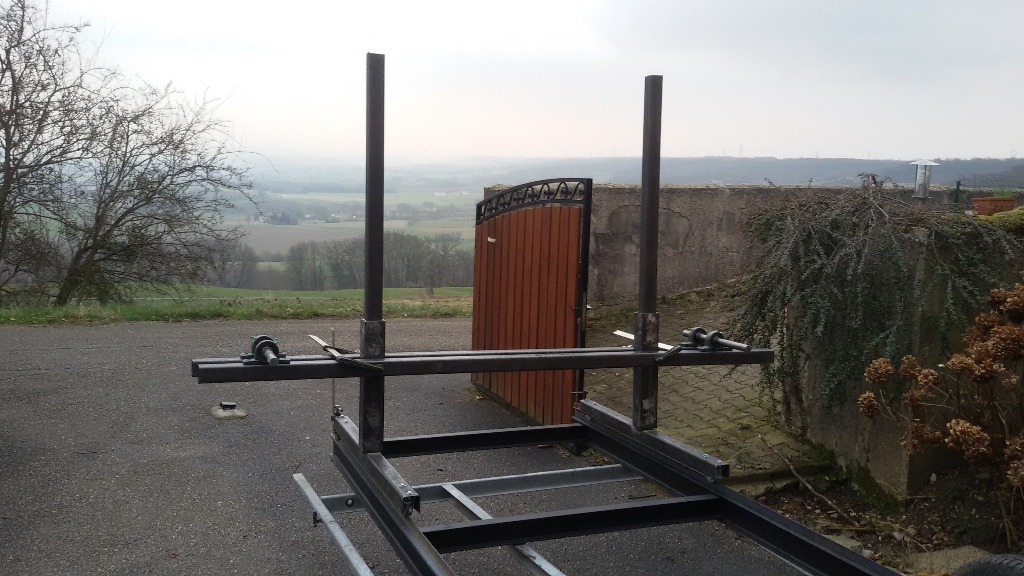

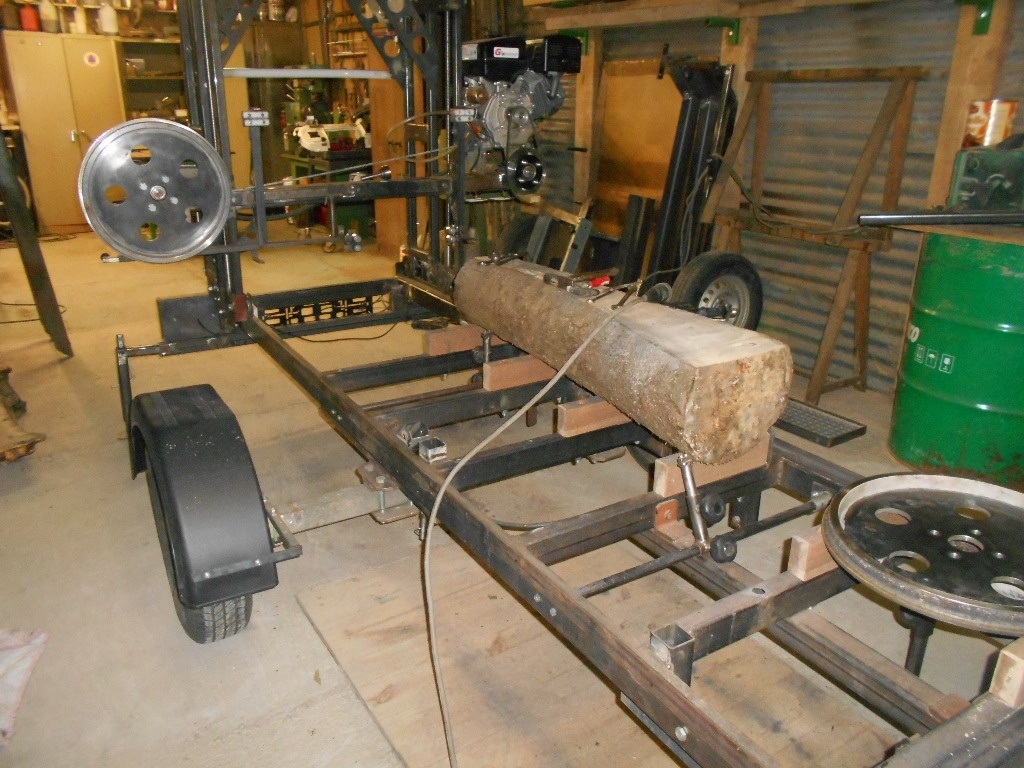

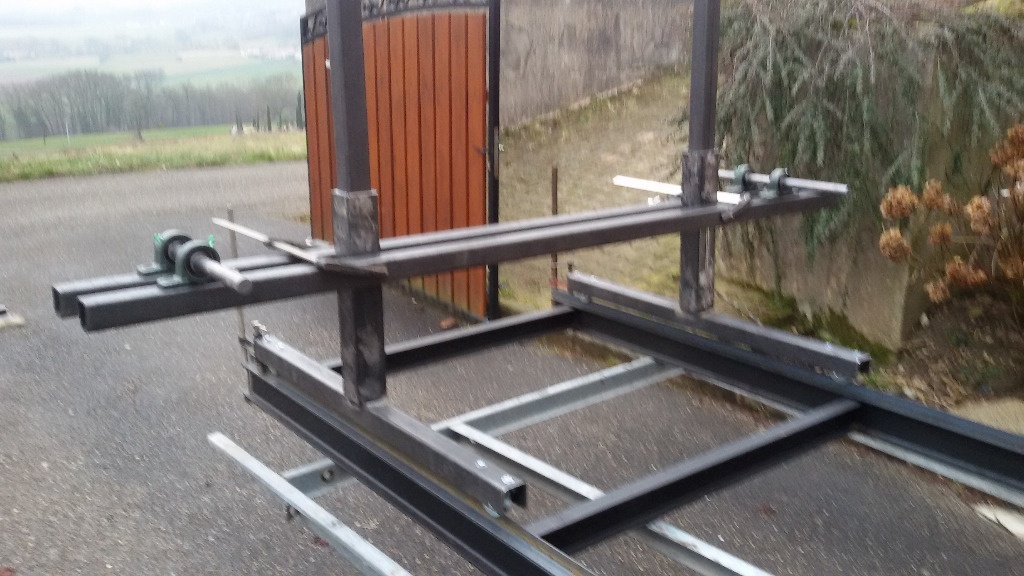

la 2eme partie est le portique avec la tète de coupe sont principe de fonctionnement est simple
un moteur entraine un premier axe sur lequel est fixer une roue de voiture qui entraine le 2nd via le ruban

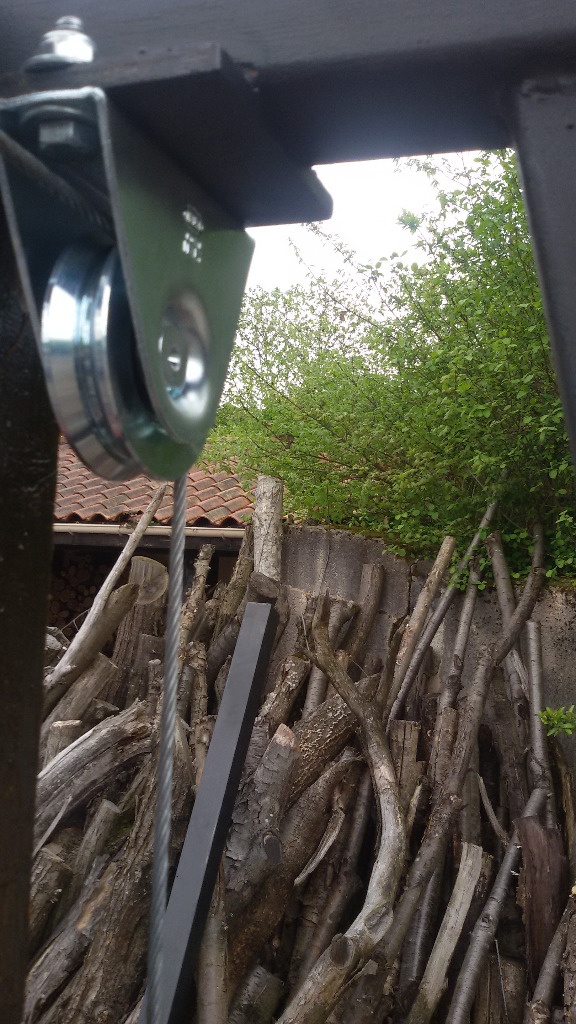

le tout est réglable en hauteur par un treuil et des poulie

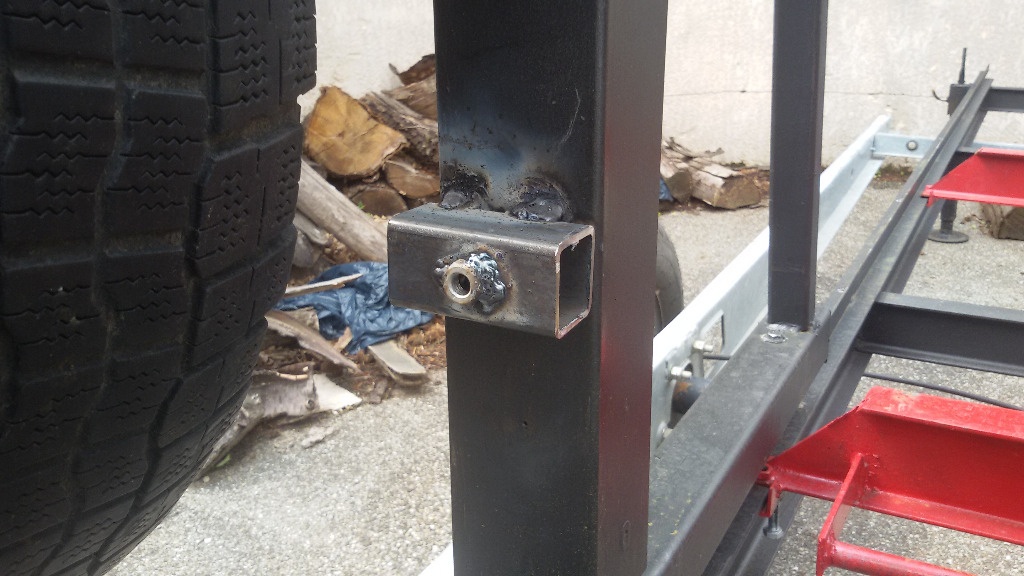

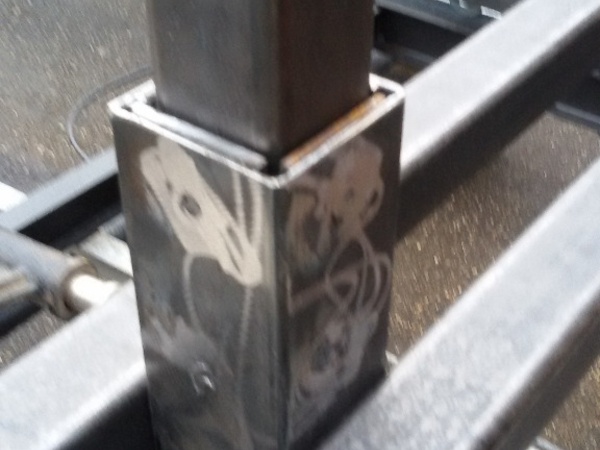

elle est constituée de tube carre 60/60 et pour le coulissement de tube de 80/80

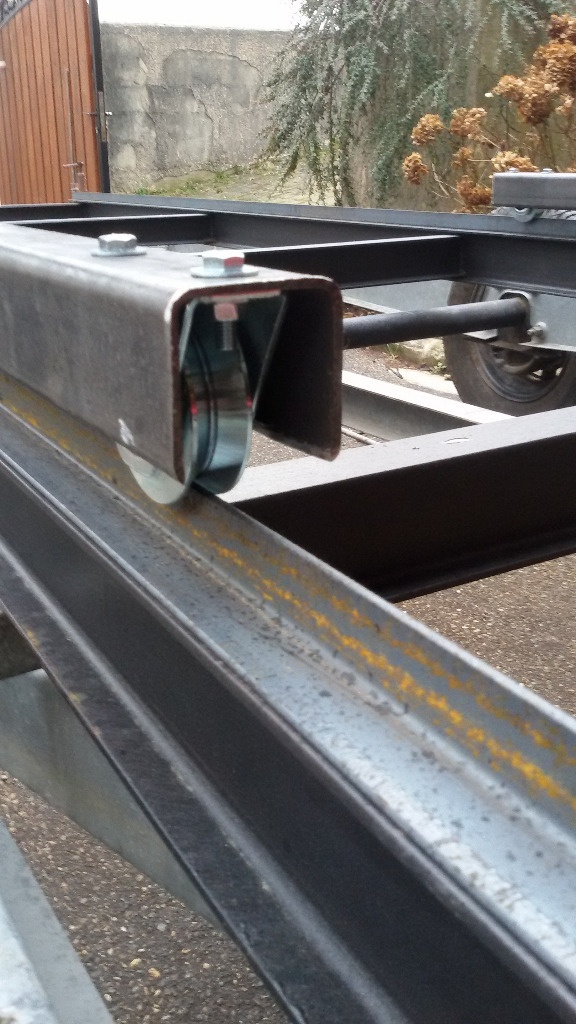

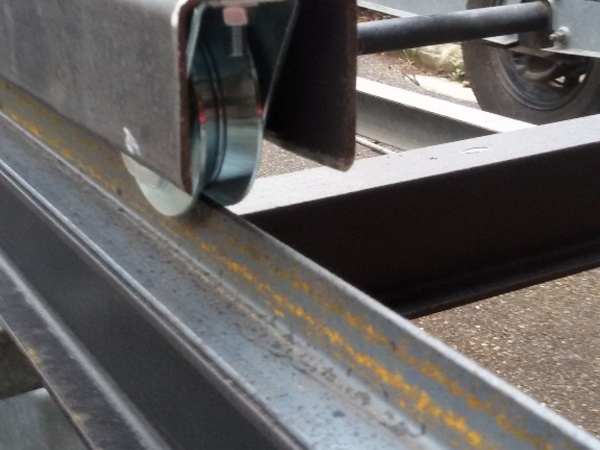

le portique est monter sur 4 roue a gorge en v pour portail coulissant

nous pouvons voir dans la photo suivante le système de coulisse avec les entretoises pour le réglage de la hauteur

après le réglage de la hauteur il y a le réglage de la tension de la lame qui s’effectue par le montage des palier sur 2 platines qui elle même coulisse par le biais de lumière dans les tube carre transversal :

Publié Mis à jour

Partager

Les palier , les axes,poulie ...

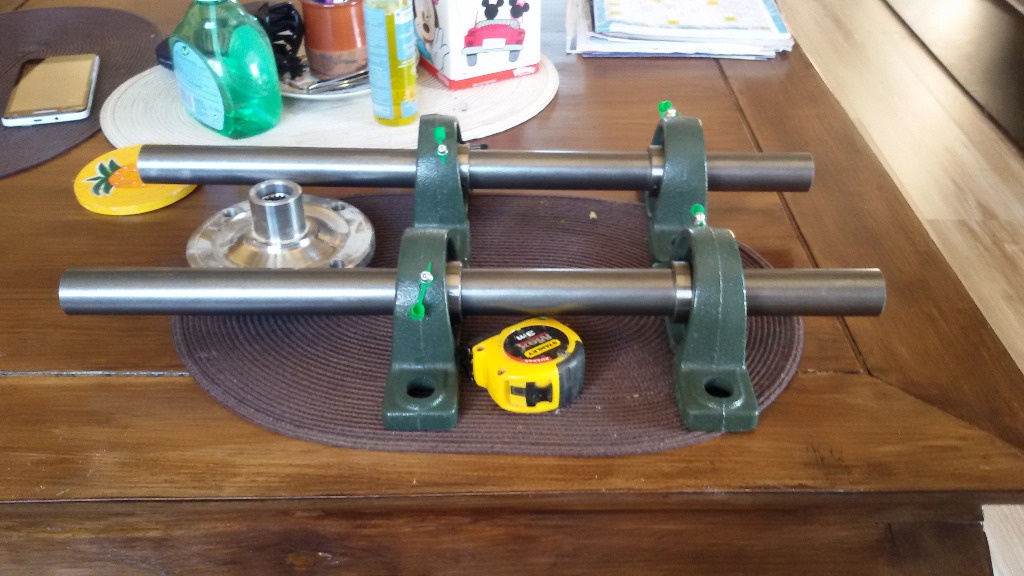

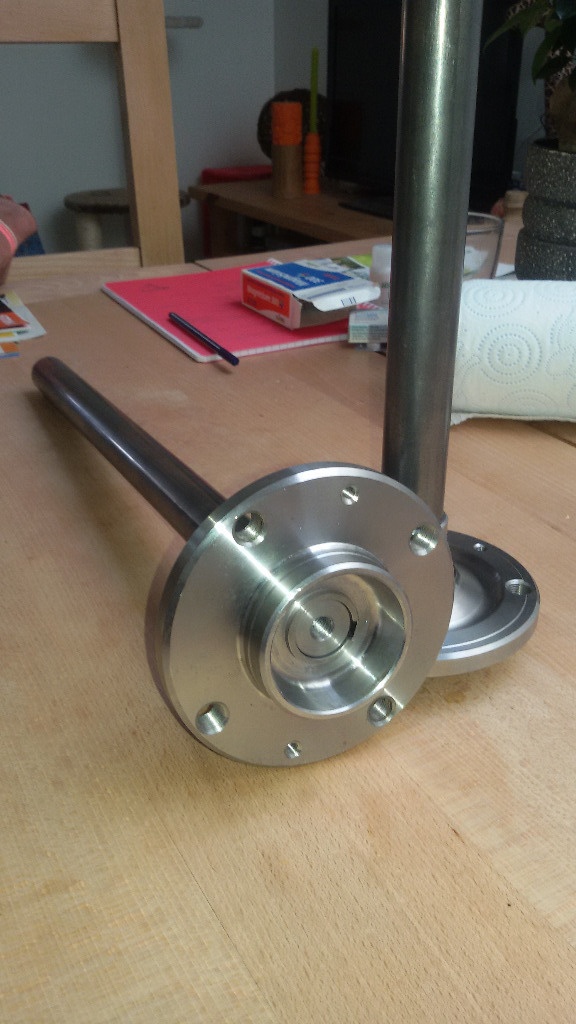

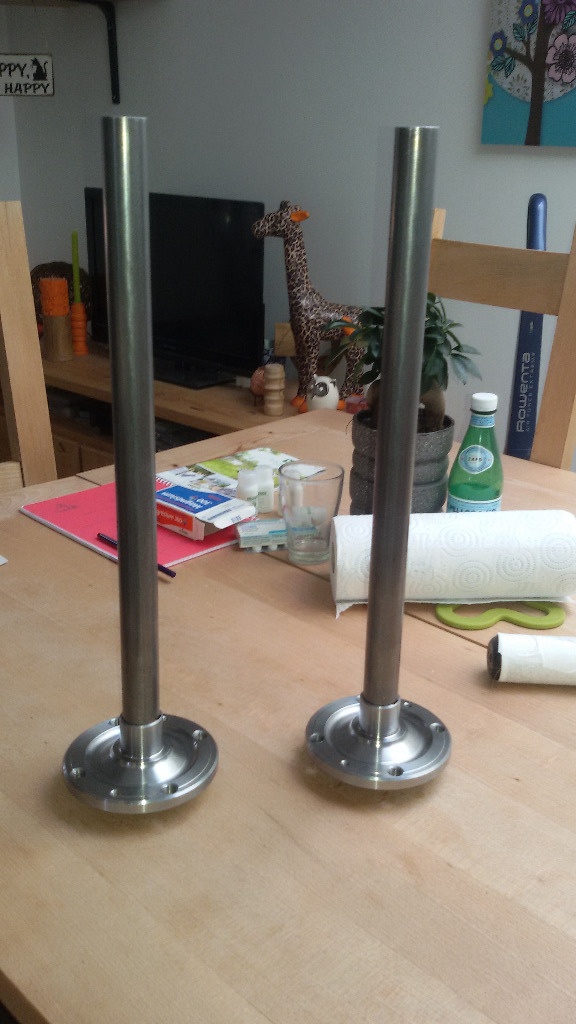

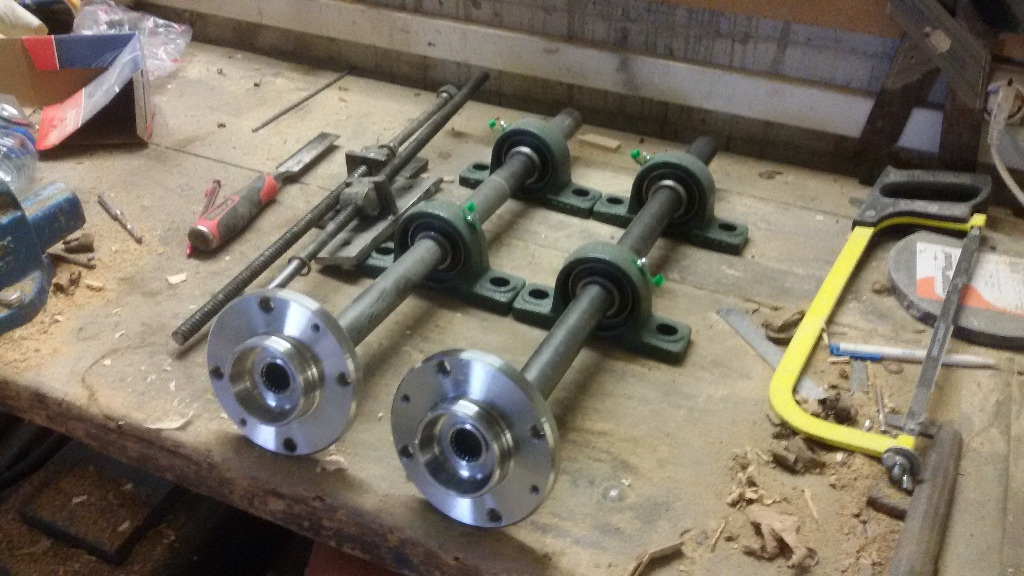

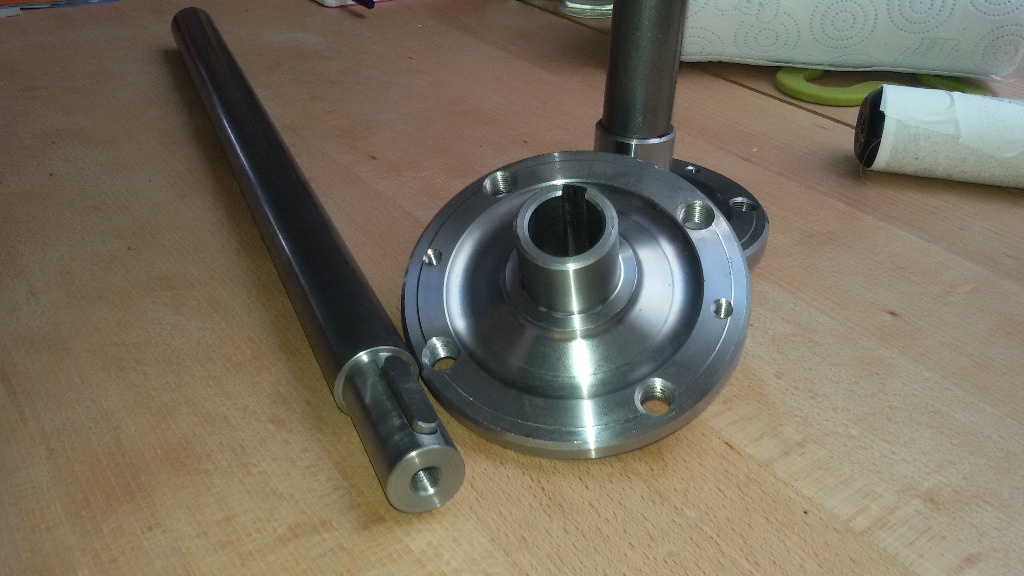

les paliers et les axe en question

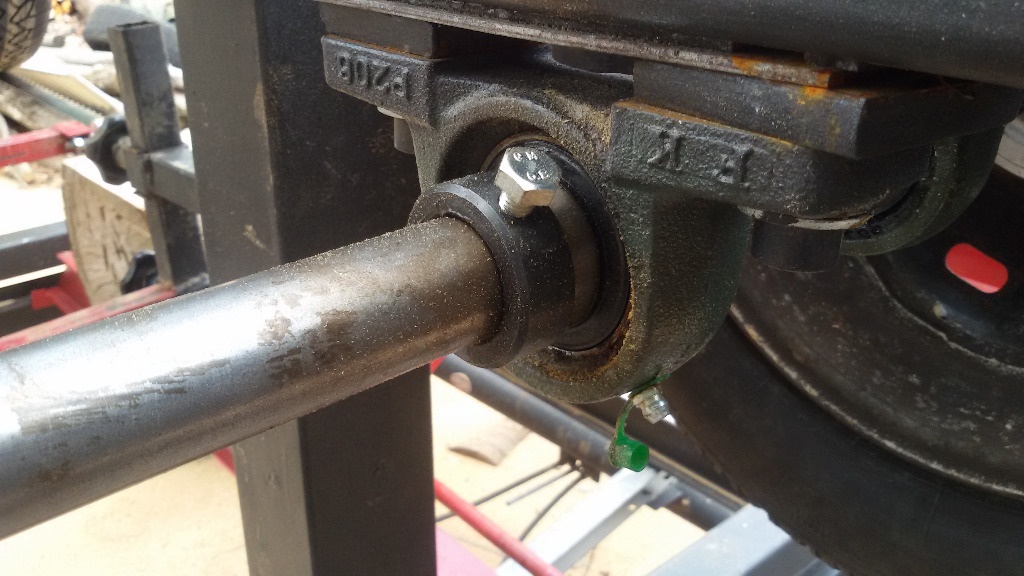

les palier sont auto aligneurs pour donner l'angle pour centrer le ruban
les axes sont de l'acier courant diamètre 30

sur ses axes viendront se greffer des moyeux de roue avant afin d'y visser les roues qui servirons de volant a la scie

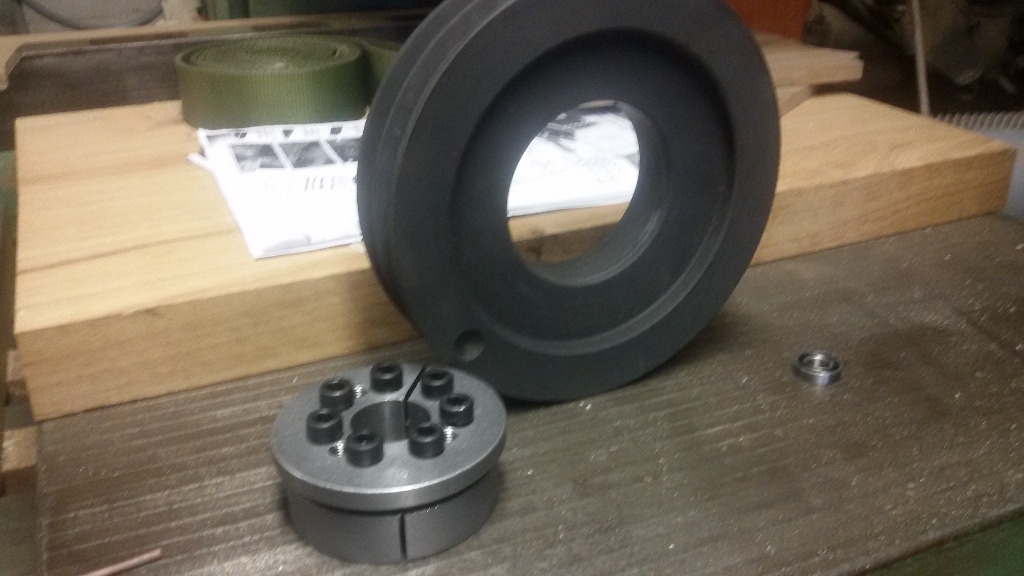

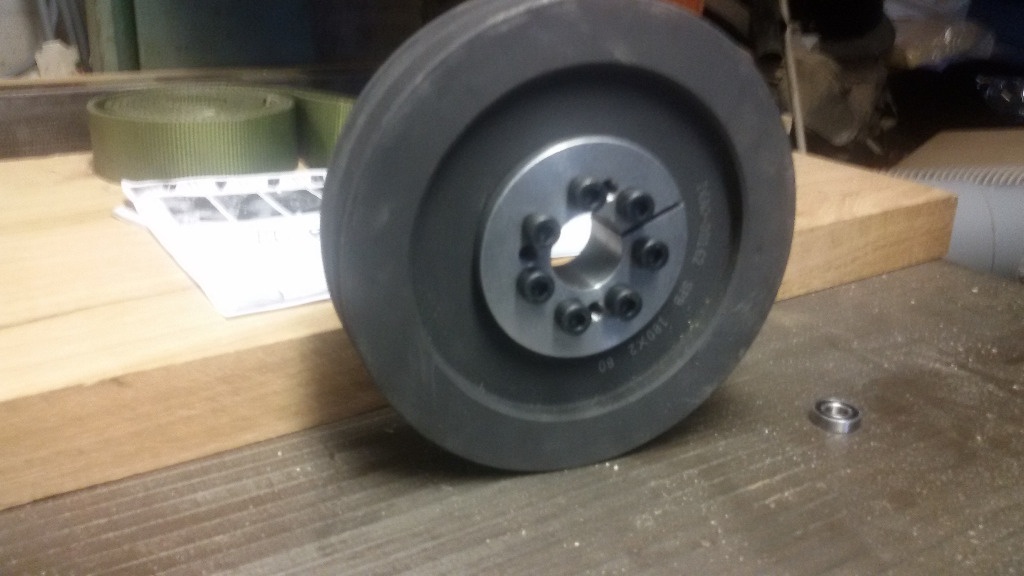

la poulie d'entrainement d'arbre a diametre 180mm et sont moyeux auto serrant suprimant le clavetage
pratique pour ajuster la poulie la ou on veut sur l'arbre

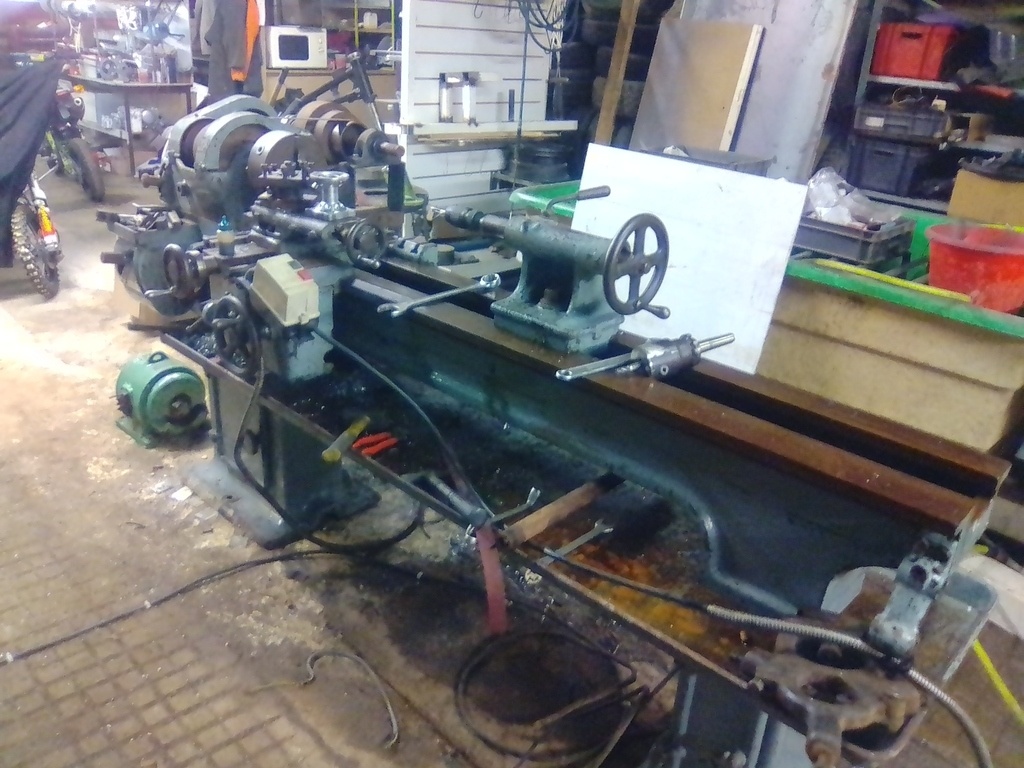

après usinage clavetage et mortaisage :

j'ai egalement ajoute des bagues d'arret sur les arbre pour les bloquer sur les palier

Publié Mis à jour

Partager

Reglage hauteur, implantation moteur,embrayge ,courroie

installation du réglage de hauteur :

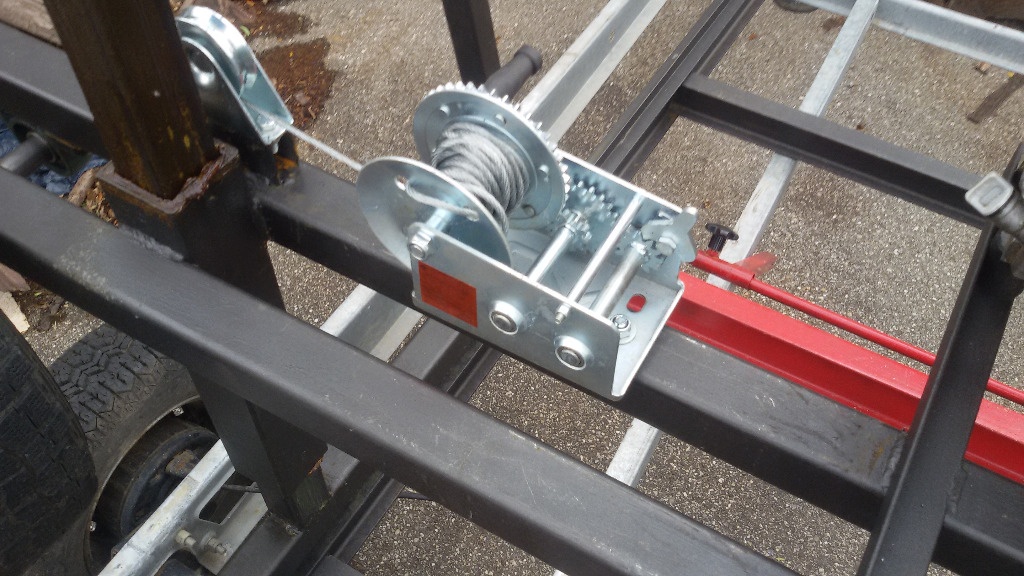

il sera assure pour un treuil manuel et 3 poulie a gorge

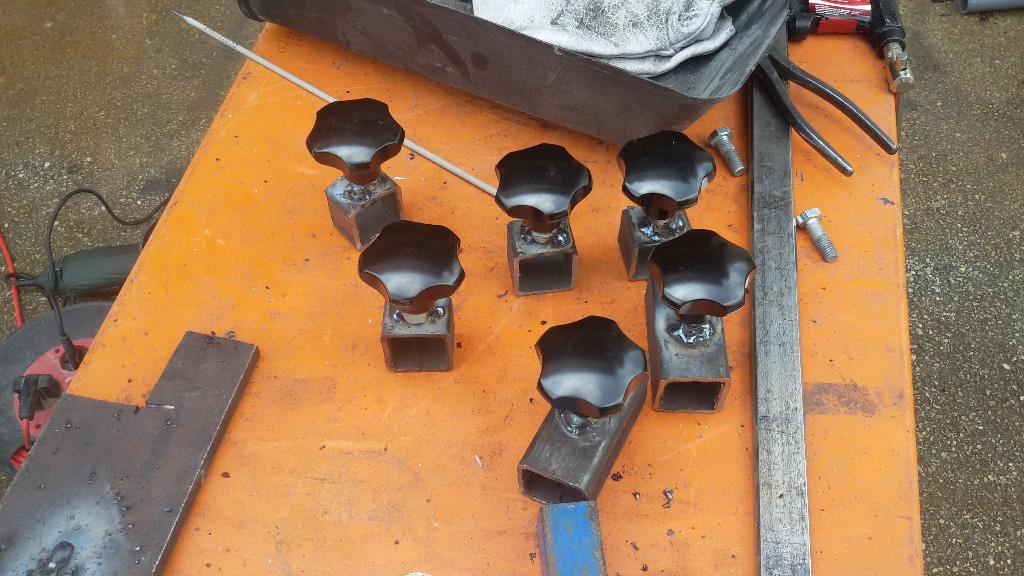

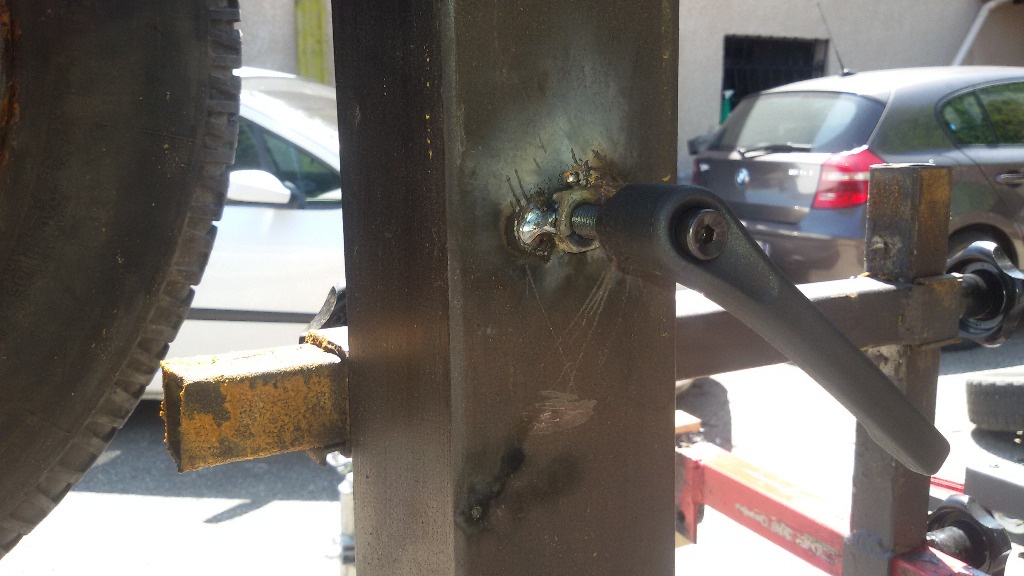

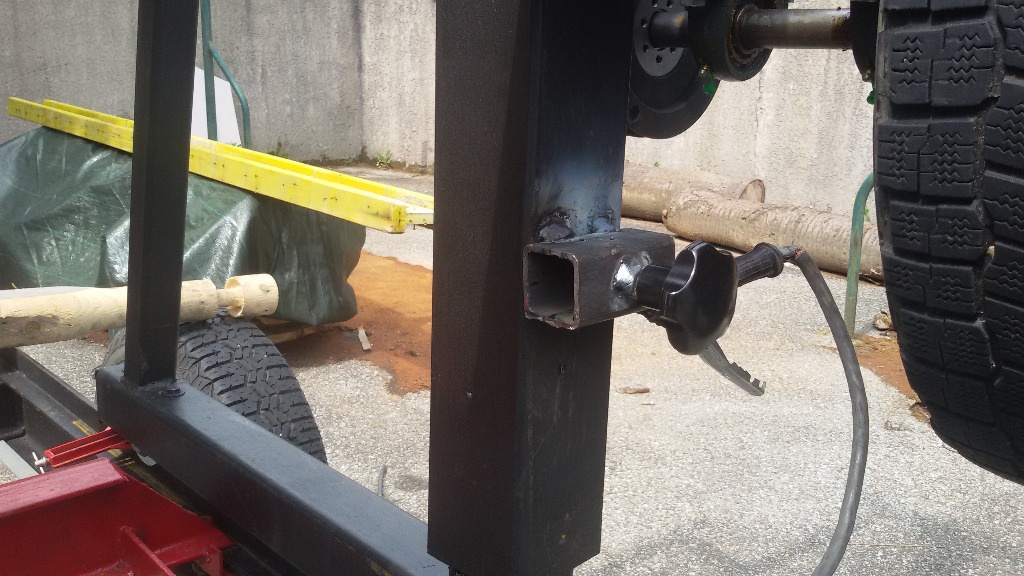

et pour verrouiller le tout j'ai mis des vis debrayable sur les montant assurant qu'il n'est pas de flottement pendant la coupe

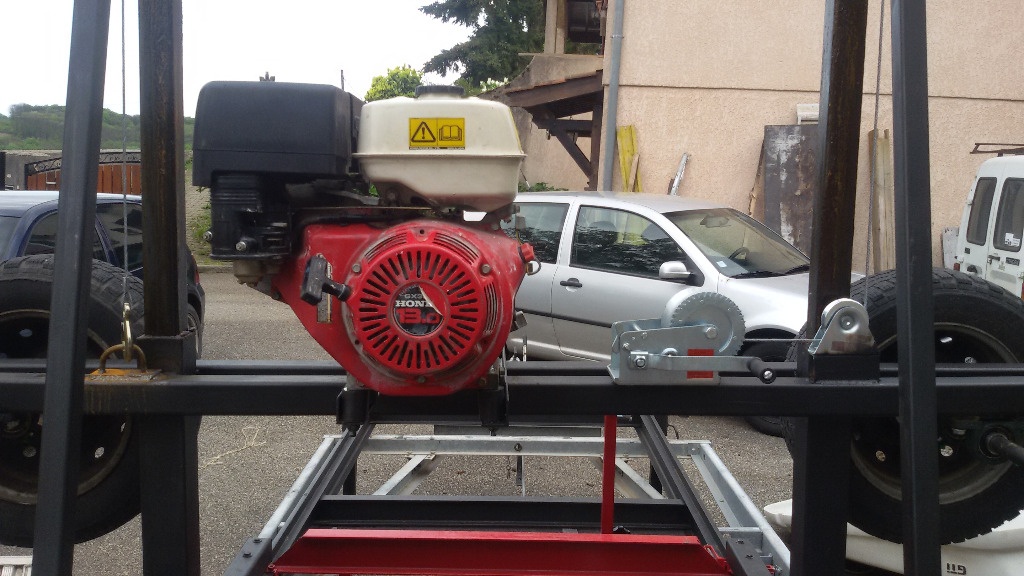

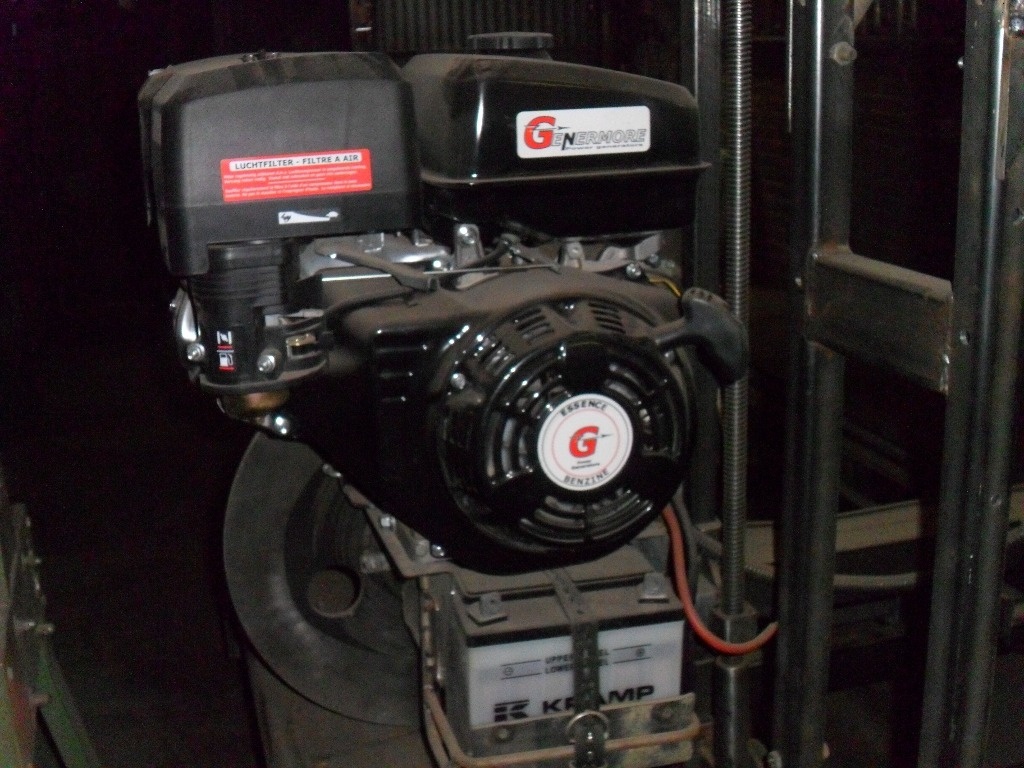

la machine va être entrainer par un moteur honda gx39 de 13cv

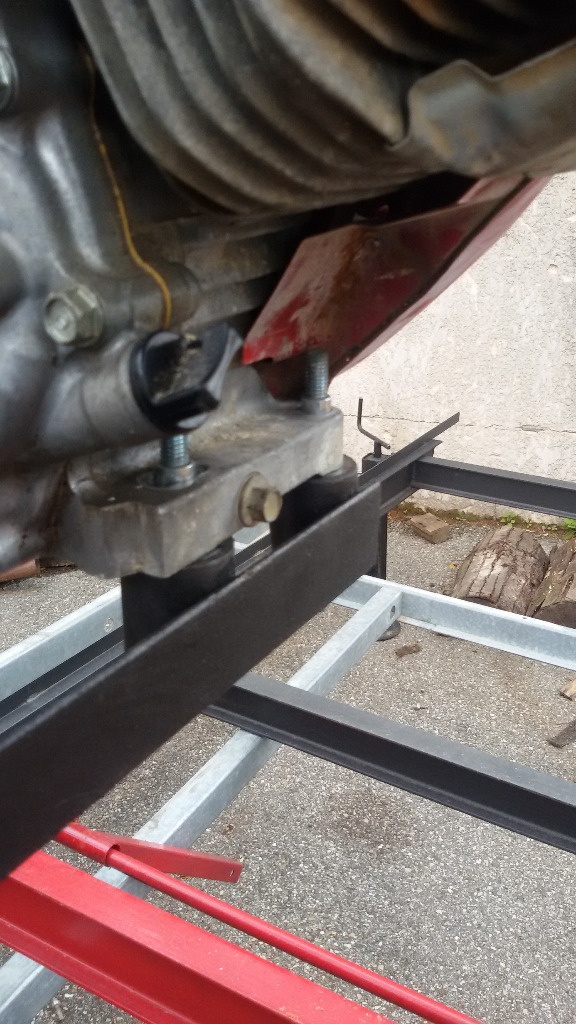

sont installation sera faite sur 4 silent bloc eux même visser sur 2 cornières

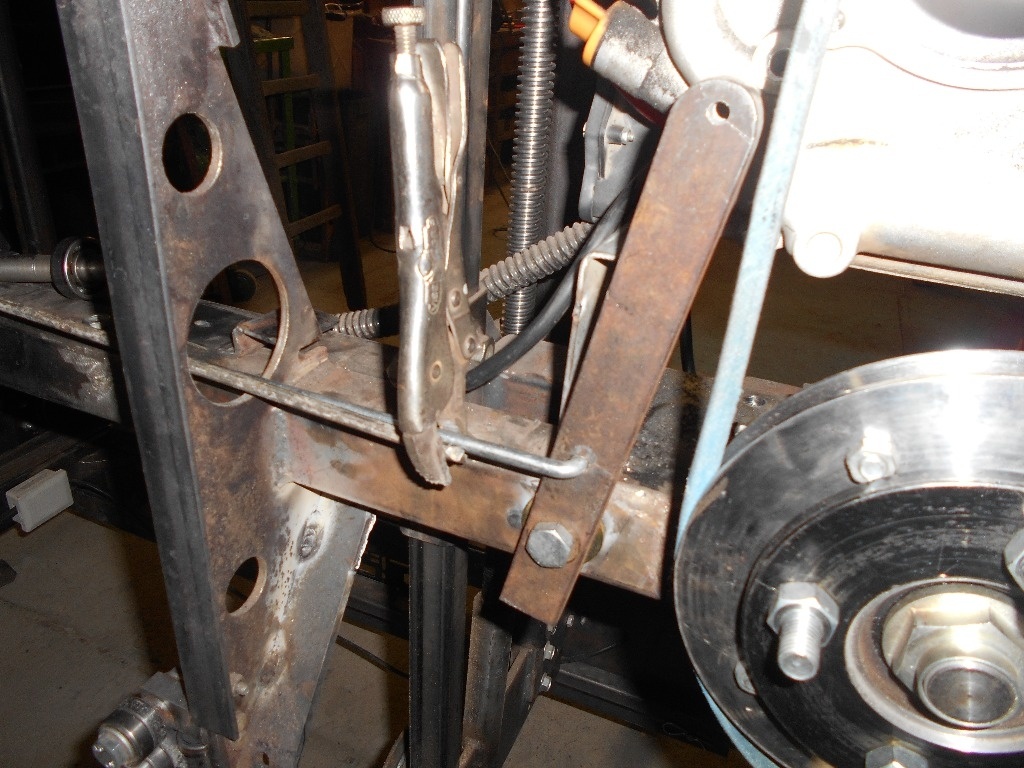

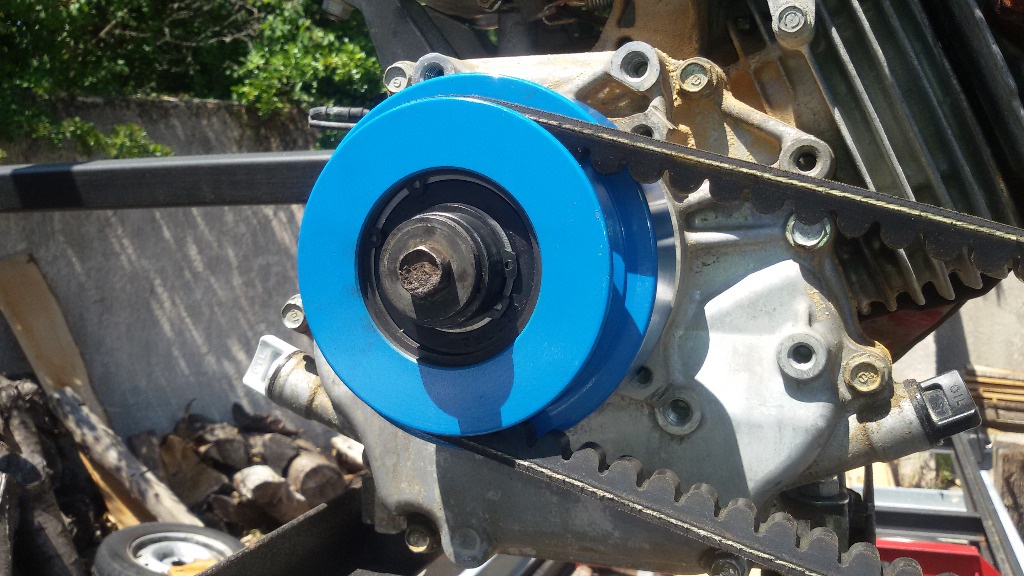

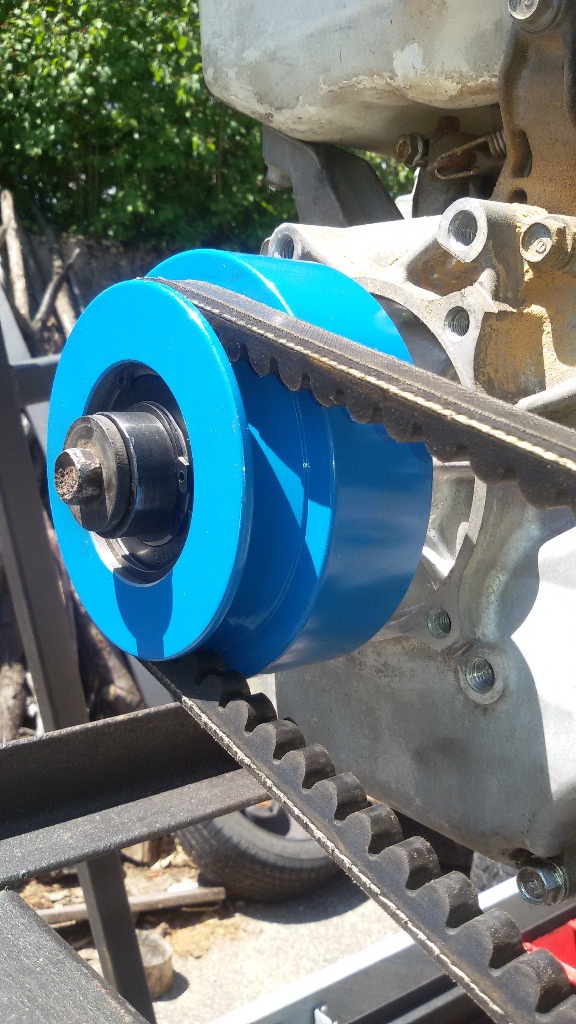

a ete greffer dessus un embrayage centrifuge a sec de diametre 110mm
pour courroie profil spb

Publié Mis à jour

Partager

Bequille , guide lame , ruban

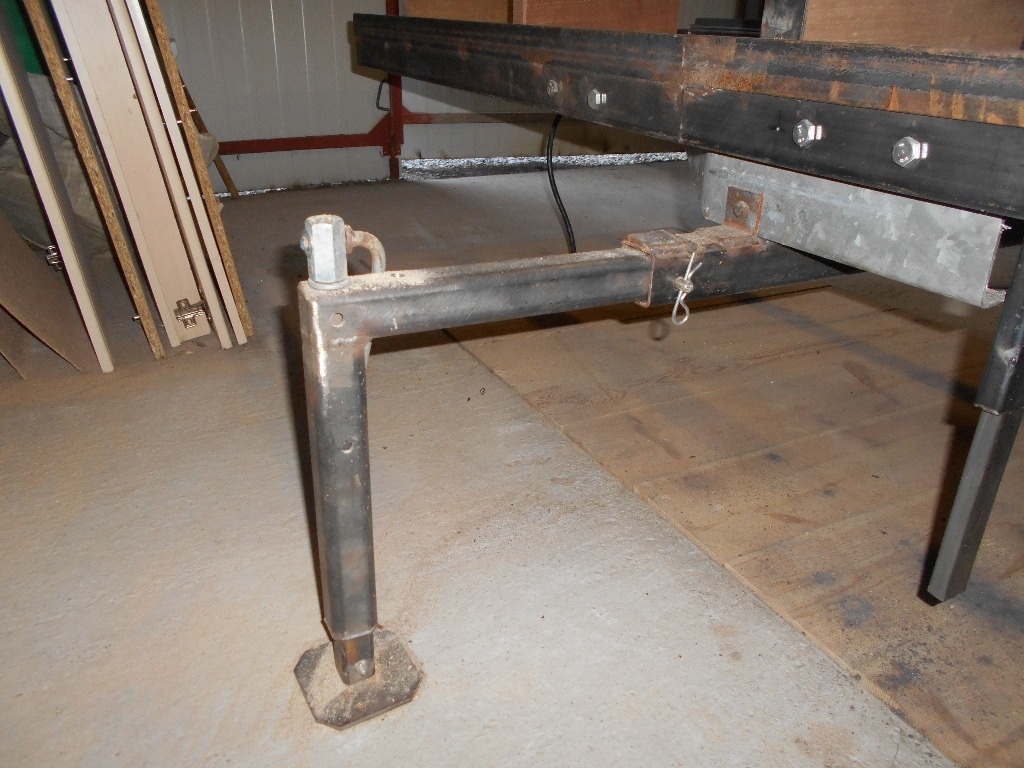

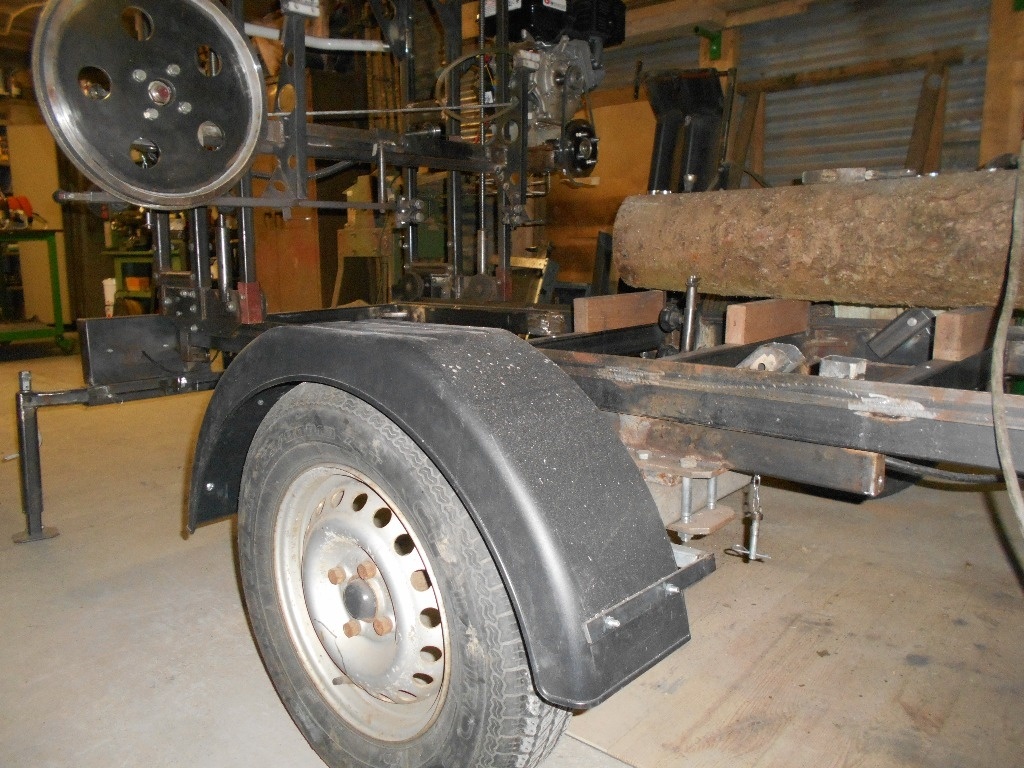

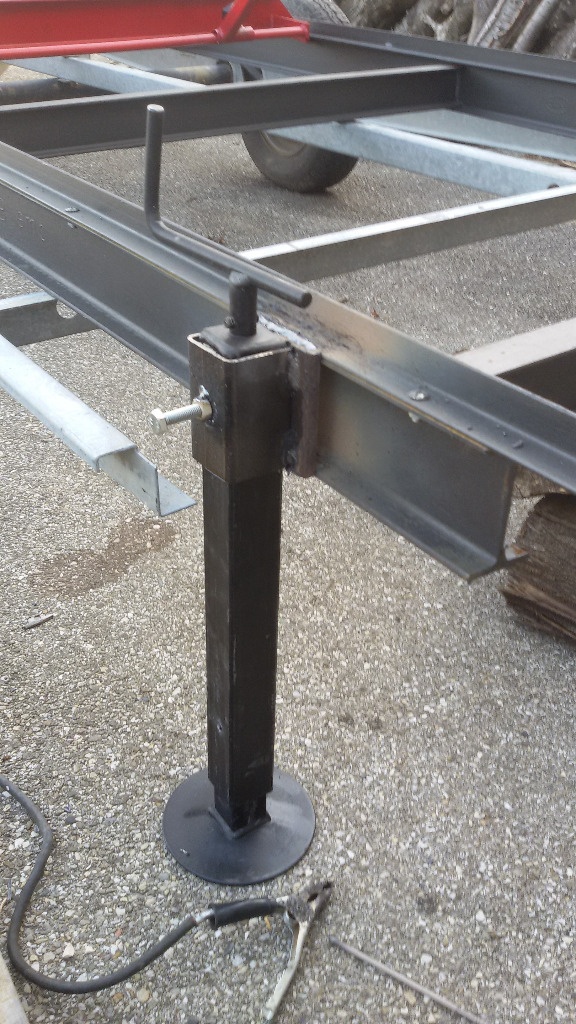

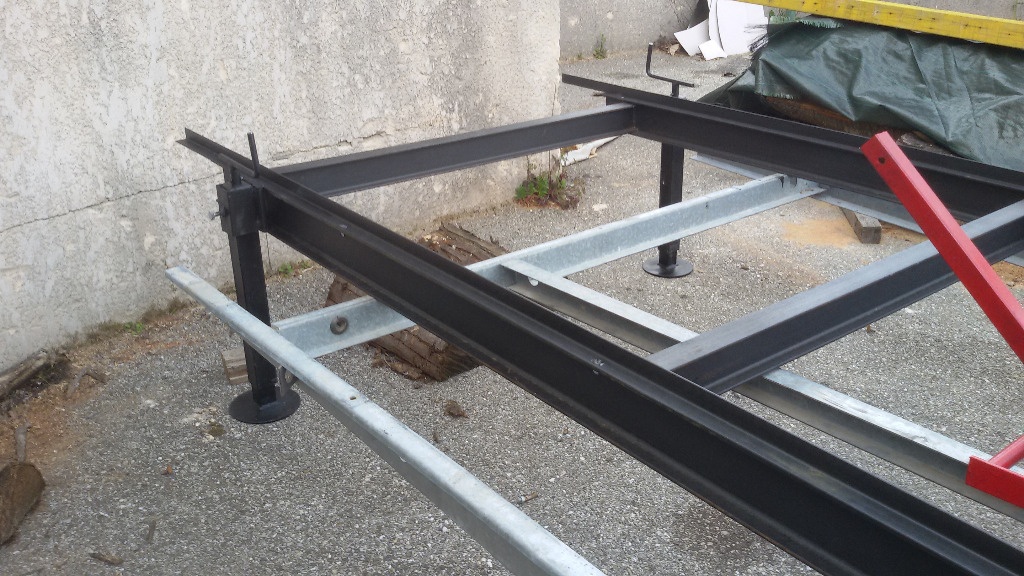

pour la stabilité de l’ensemble j'ai choisie de poser le tout sur 4 béquilles réglable l'achat de 2 autre ai envisage
j'ai fabriquer des bride pour avoir la position transport et travail :

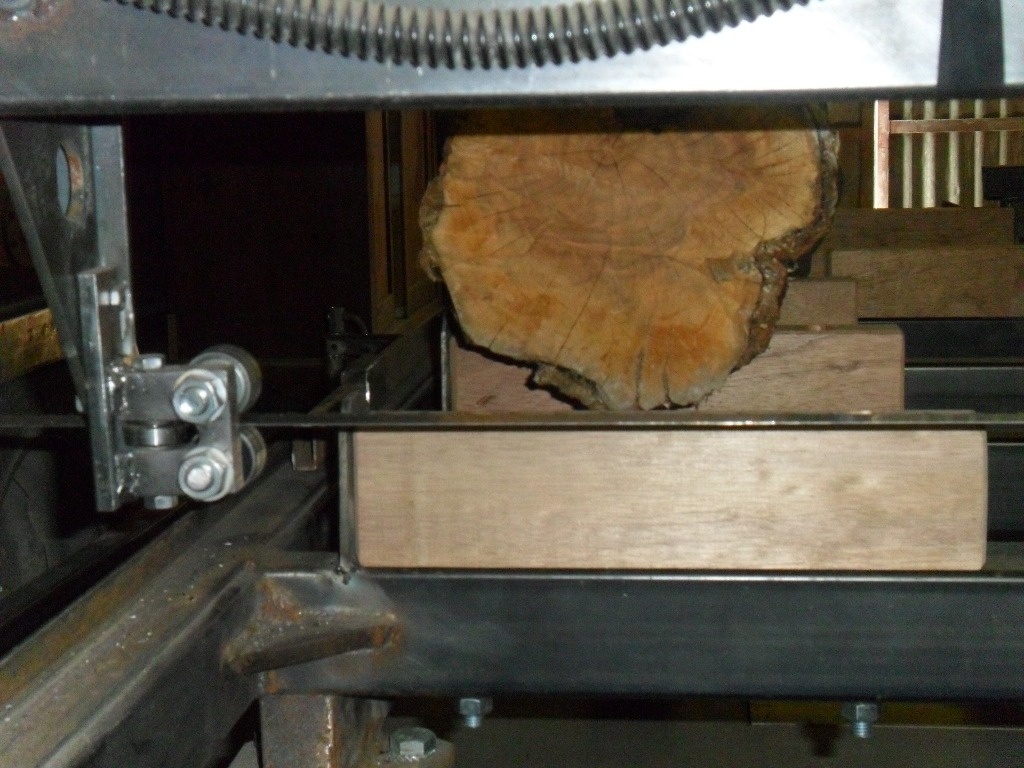

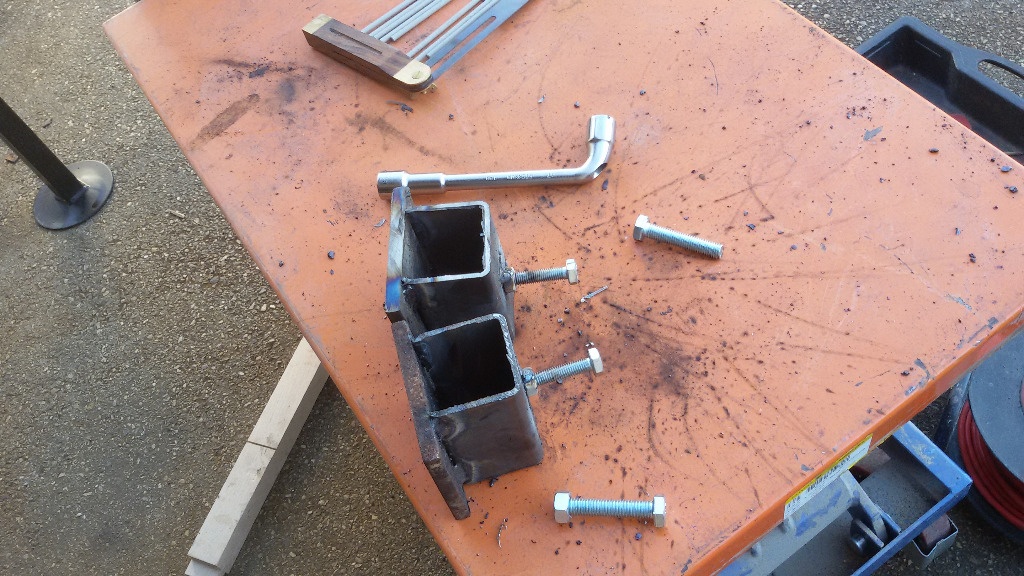

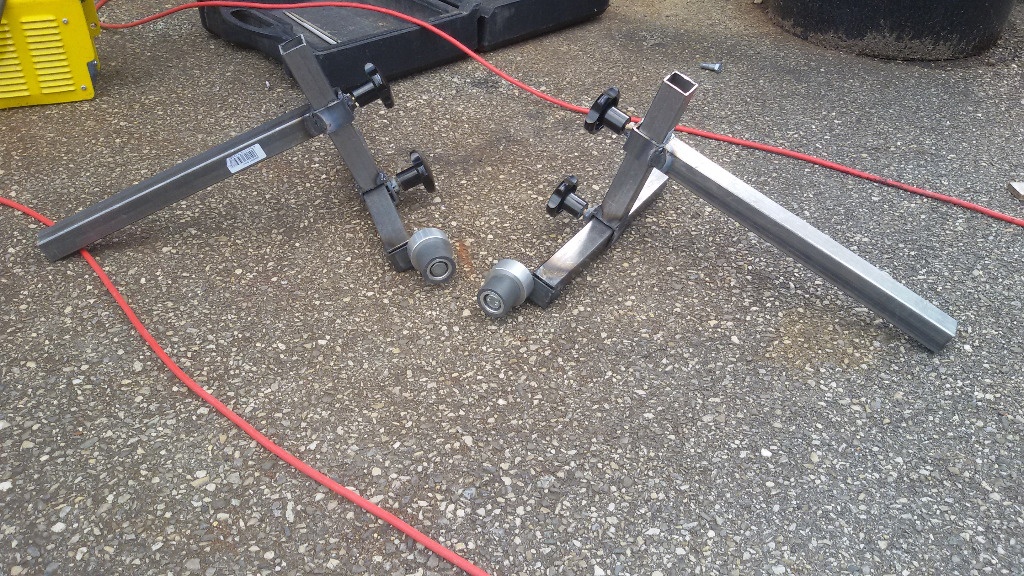

je me suis atteler a la réalisation des support réglable de guide lame

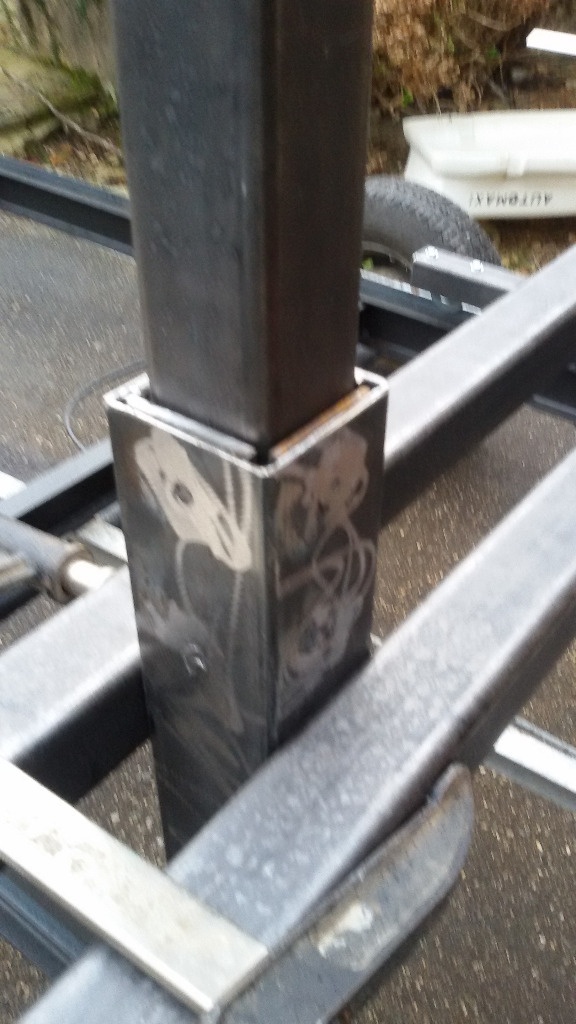

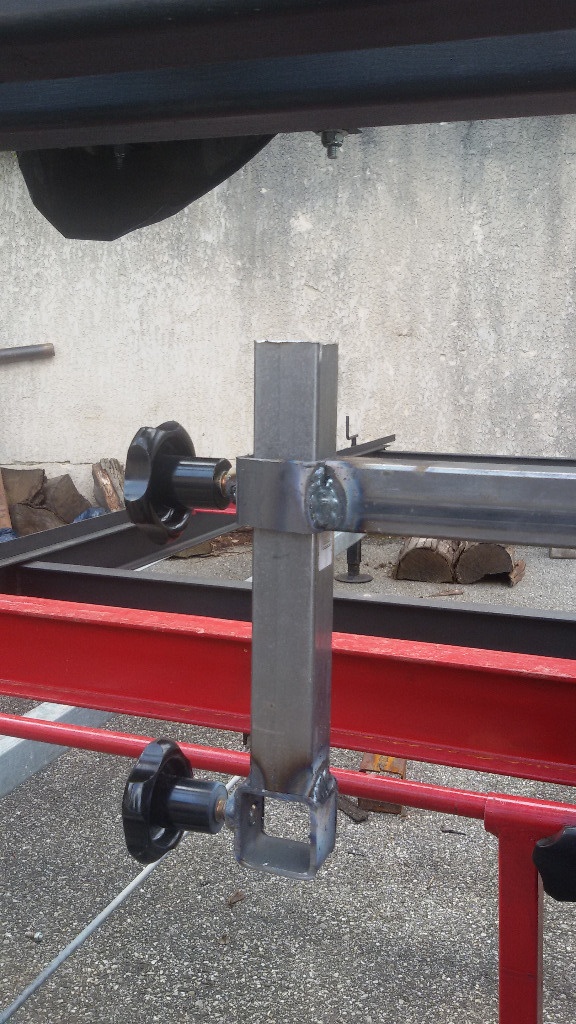

il sont constitué de carre de 3030 qui coulisse dans du tube de 4040 le tout verrouillable par vis a molette
avec au bout les bout de hetre pour guider la lame

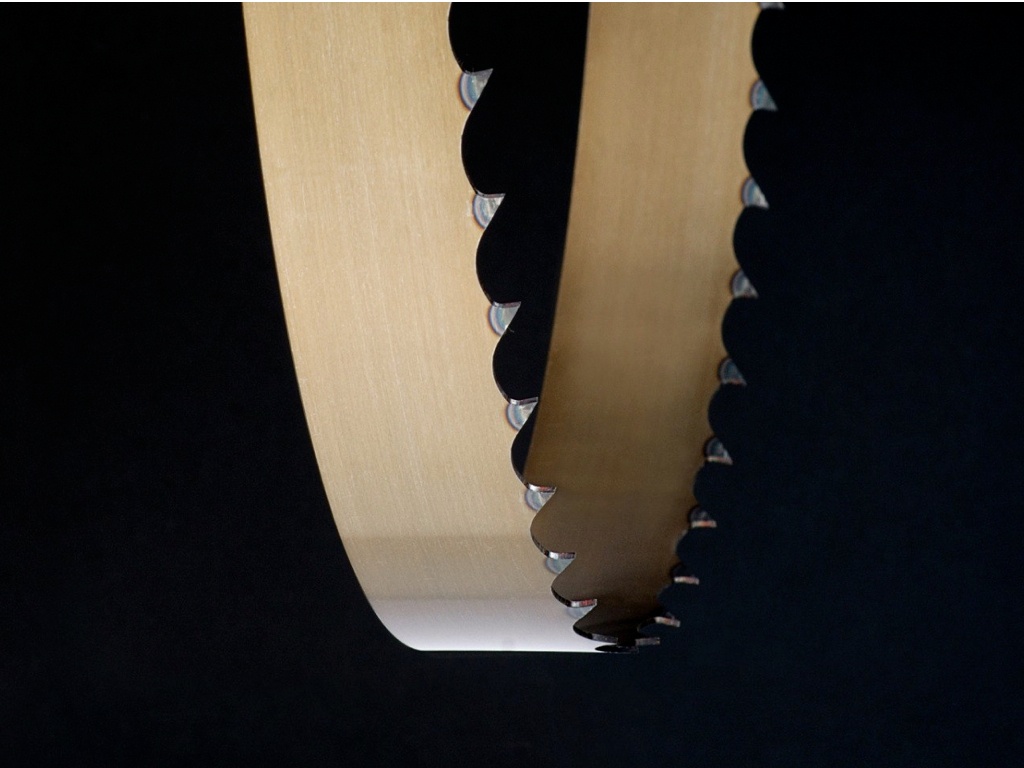

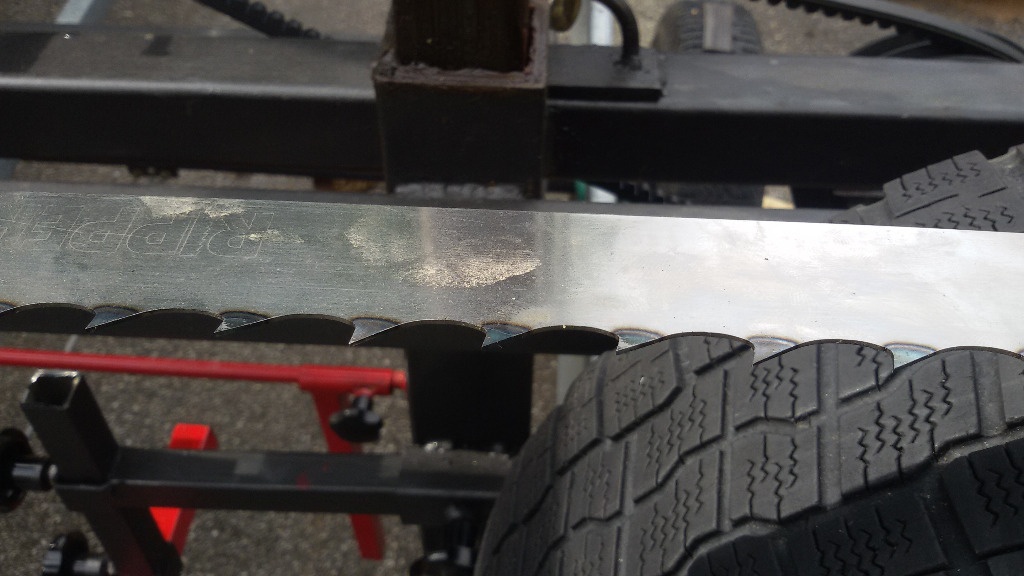

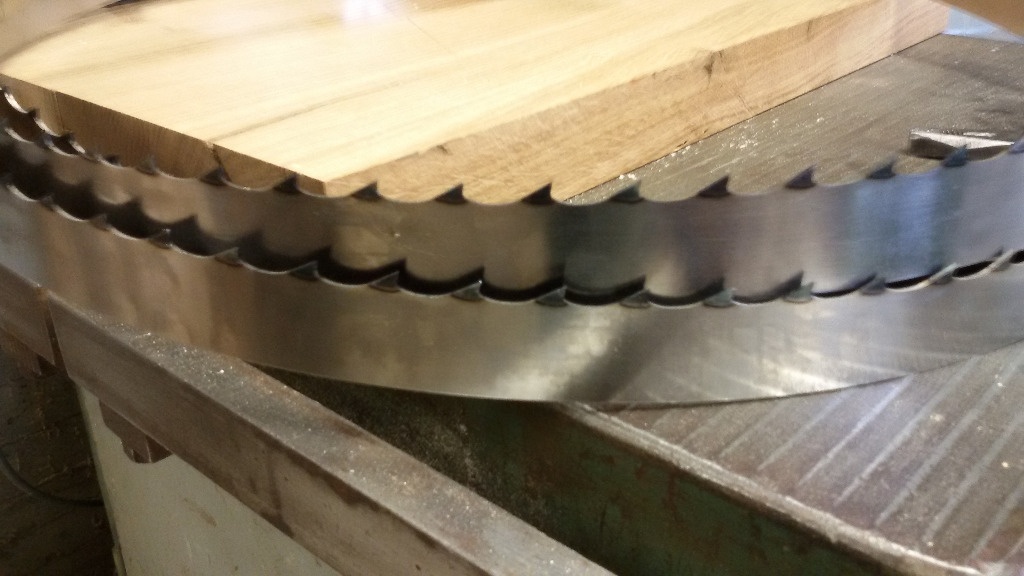

le ruban a une denture trempée et mesure 5135mm une épaisseur de 1.1mm et un pas de 22mm a vus d’œil sa ma l'air de tailler !

Publié Mis à jour

Partager

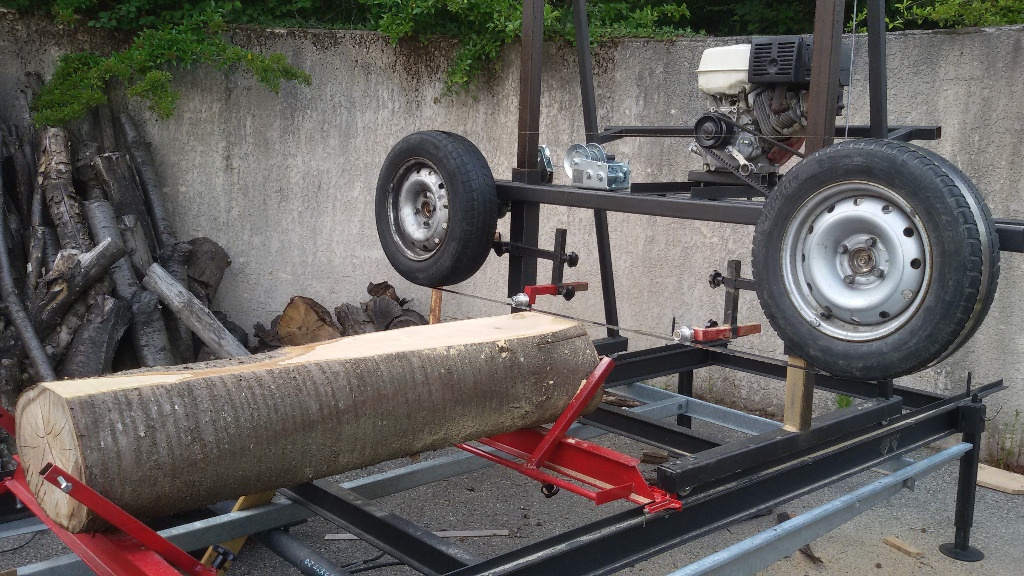

Tests de coupe

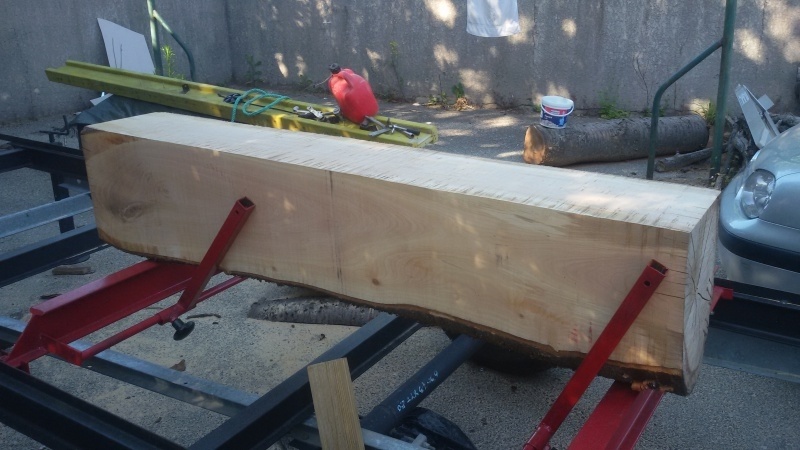

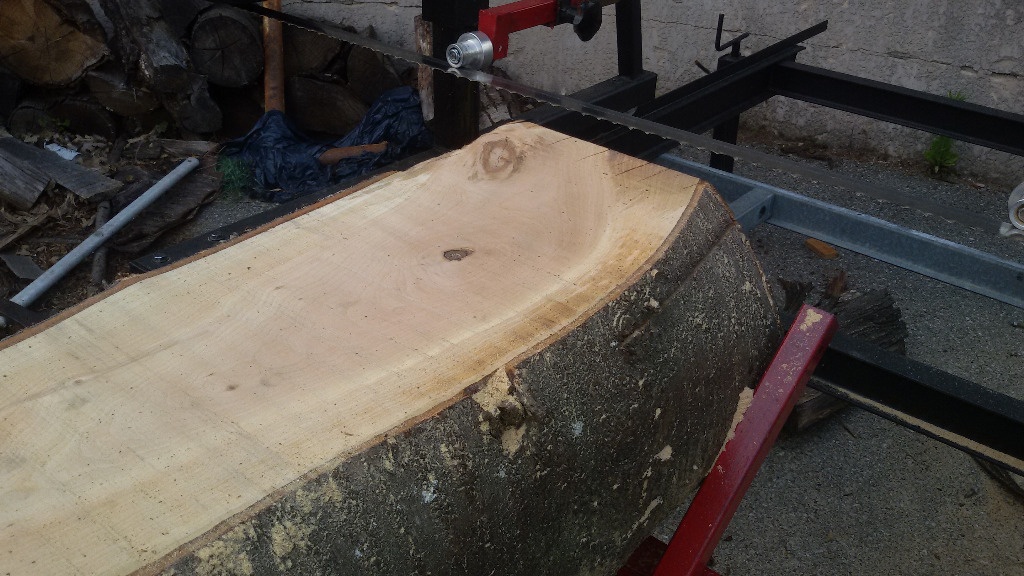

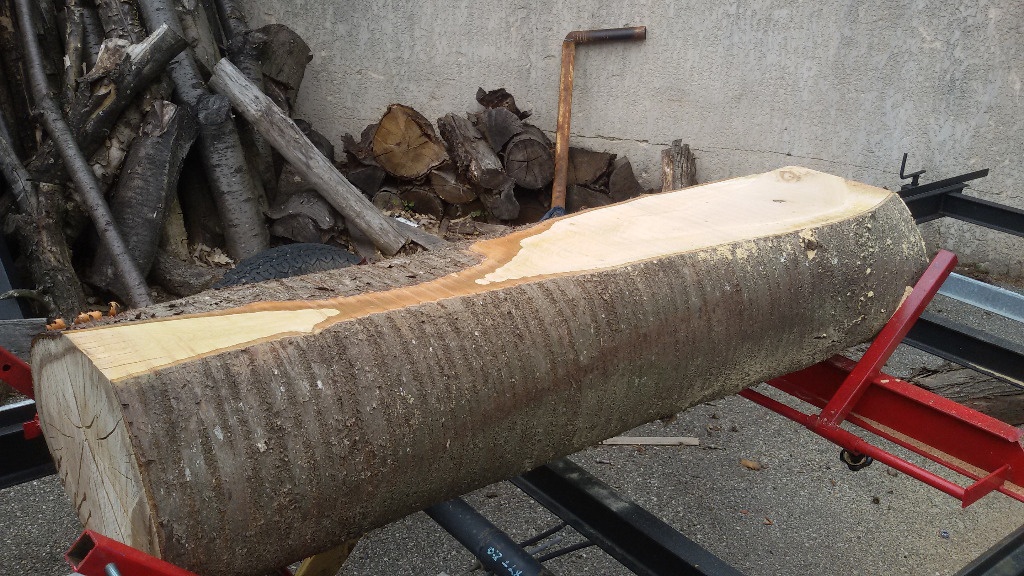

j'ai fait un premier test de coupe cet aprem pas de video juste quelques photos

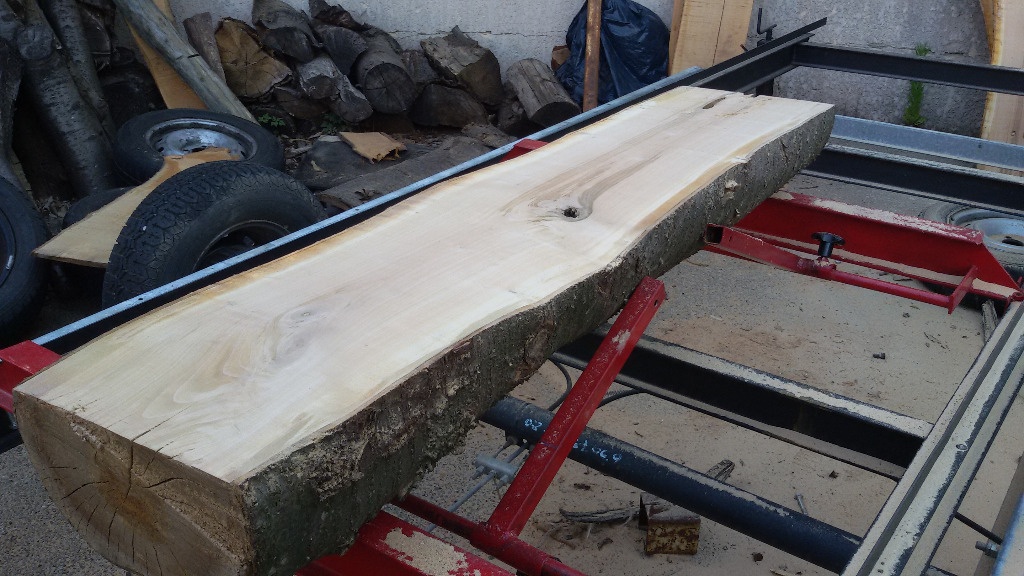

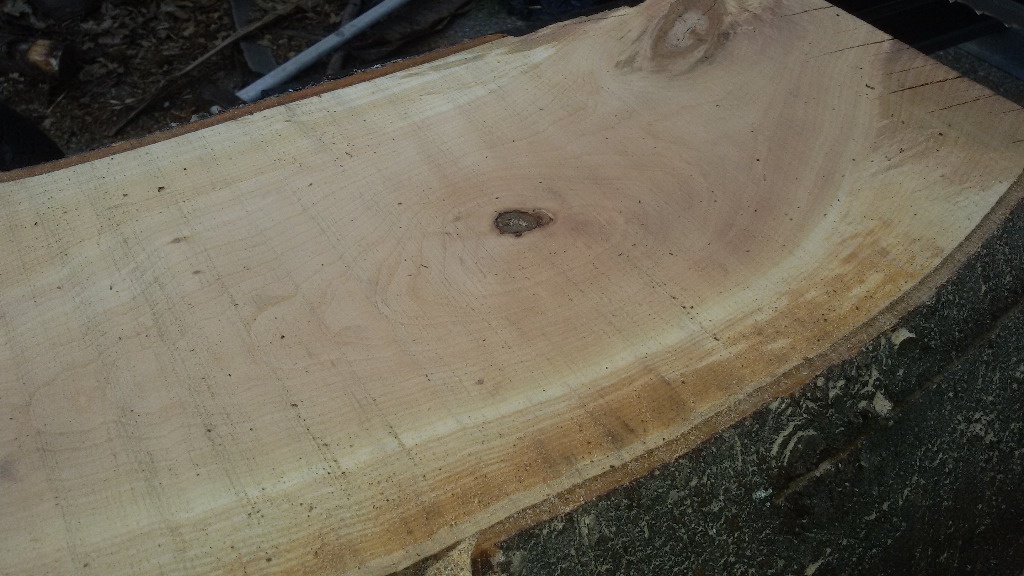

test sur du merisier couper de 2 ans

une petite video de la scierie en mouvement l'avancee est maintenent plus rapide que sur la video

voila pour tout si vous avez des question ou autre
je me ferai un plaisir d'y répondre

Publié Mis à jour

Publications associées

On en parle ailleurs


Discussions

niconathy
( Modifié )

Une sacrée aventure! Je suppose que tu avais bien ficelé ton projet. Tu n'y a pas mis que de la récupe, tu as la possibilité de trouver du bois a couper en planches?

step
( Modifié )

euh ficelé a vrai dire ... pas tellement lol il n'y a pas eu de plan tout c'est fait au fur et a mesure en prenant les info a gauche a droite et en faisant fumer les méninges :)
mais si c’était a refaire je ferais une étude plus approfondi sa aurai éviter de défaire certaine chose qui n’allai pas terrible
j'ai choisi expret de ne pas faire trop de recup et acheter neuf ( le métal surtout )

et oui j'ai pas mal de bois a couper qui est vraiment varier(chêne acacia châtaigner frêne) je largement de quoi m'amuser !

racmterrof
( Modifié )

Bravo! tout y est. On voit bien les évolutions les reprises.Quel travail ,encore Bravo.
la réalisation t'a pris combien de temps?

Boris Beaulant
( Modifié )

Joli boulot step. Tu dis avoir fait un essais avec un bois coupé de 2 ans. As-tu fais le test aussi avec un bois fraichement coupé ? Dans ce cas, la sciure colle-t-elle à ta lame ?

step
( Modifié )

Merci
la réalisation ma pris environ 6 mois
car je n'est pas pus tout acheter d'un seul coup(environ 1500euro) cela c'est fait moi par moi

je n'est pas fait encore de tests sur bois frais je n'avait que du merisier
mais je devrai faire une coupe de frais sans trop tarder

Boris Beaulant
( Modifié )

step, je me suis permis de repartager le lien de ton pas à pas ici. Il y a d'autres réactions.

step
( Modifié )

pas de soucis autant que sa donne des idée au plus grand nombre

Boris Beaulant
( Modifié )

step, Surtout qu'il y a eu du "+1" et du repartage. Bon, certain sont tatillon sur les notions de sécurité quand même.

step
( Modifié )

oui j'ai lus ça
mais bon sa se comprend même si en cas de rupture le risque n'est pas grand
contrairement a une scie circulaire ou autre
la conception des carter est a l’étude ainsi que la monte de bille avec groupe hydraulique quand j'aurais le financement
pour le moment je galère tout de même a avoir de la régularité dans les réglages
mais sa viendra avec quelque ajustement

Mapache
( Modifié )

génial, merci beaucoup pour ce partage, un bon ami est sur le même projet pour à peu près le même budget je crois, je vais lui faire tourner ton pas à pas en espérant pouvoir en profiter également :)

ecto1
( Modifié )

hallucinant !

step
( Modifié )

Mapache si ton collègue à des question sur des point precis ou autre
qu'il hésite pas à me contacter ;)

Hedrick
( Modifié )

Salut Step, moi aussi j'ai conçu et réalisé une scierie mobile, mon but étant de ne pas dépasser 5OO kilo, et c'est réussi...... seul bémol, l'embrayage patine..... tu peut m'aider?

step
( Modifié )

Salut hedrick
tu a des photo de ta réalisation pour se faire une idée de la chose
quel type d'embrayage à tu mis ?
cordialement

Hedrick
( Modifié )

Step pourrais 't on se parler via face book , ce serais plus facile pour moi, la je pourrais te montrer ma machine, mais juste si tu veus.....

Boris Beaulant
( Modifié )

Salut Hedrick. Sans commander personne. Je dirais que peut-être que vos échanges et problématiques peuvent intéresser d'autres. Il me semble intéressant qu'une part reste là. S'il faut, tu peux joindre des photos à tes commentaires.

step
( Modifié )

oui zeloko a raison cela peut enrichir le topic
et je n'est pas facebook (si si c'est vrai)
poste tes photo a la suite pour y voir plus claire et donne nous quelque info technique sur ta machine

Mapache
( Modifié )

oui oui continuez d'enrichir la conversation ici !!!

Hedrick
( Modifié )

d'accord mais je sait pas comment on fait

Hedrick
( Modifié )

ok j'ai trouver j'essaye

Boris Beaulant
( Modifié )

Dans le champ où tu écris ton commentaire, il y a un petit appareil photo en dessous. Il suffit de cliquer dessus puis sur "Télécharger des images". Presque comme sur Facebook en fait 😜 ...

Hedrick
( Modifié )

voila mais elle a changer quelque peu, celle ci est la première, et je l'ai modifier pour arriver a 500 kilo, norme en Belgique oblige, j'ai donc retirer les grands garde boue , un essieu, les garants etc, pour en arrivé a une machine plus compacte.

Hedrick
( Modifié )

bonjour Zeloko, j'ai telecharger les photos mais ca va pas , bon je ré essaye

Hedrick
( Modifié )

l'ancienne

Boris Beaulant
( Modifié )

Voilà qui est bon ;) Sinon, pour info, tu peux aussi éditer un de tes commentaires en cliquant sur le petit crayon à droite Et y ajouter d'autres photos (dans la limite de 4 par com) ... si jamais.

Elle a l'air costaude la tienne au niveau du chassis. C'est une récup ou un chassis maison ?

Hedrick
( Modifié )

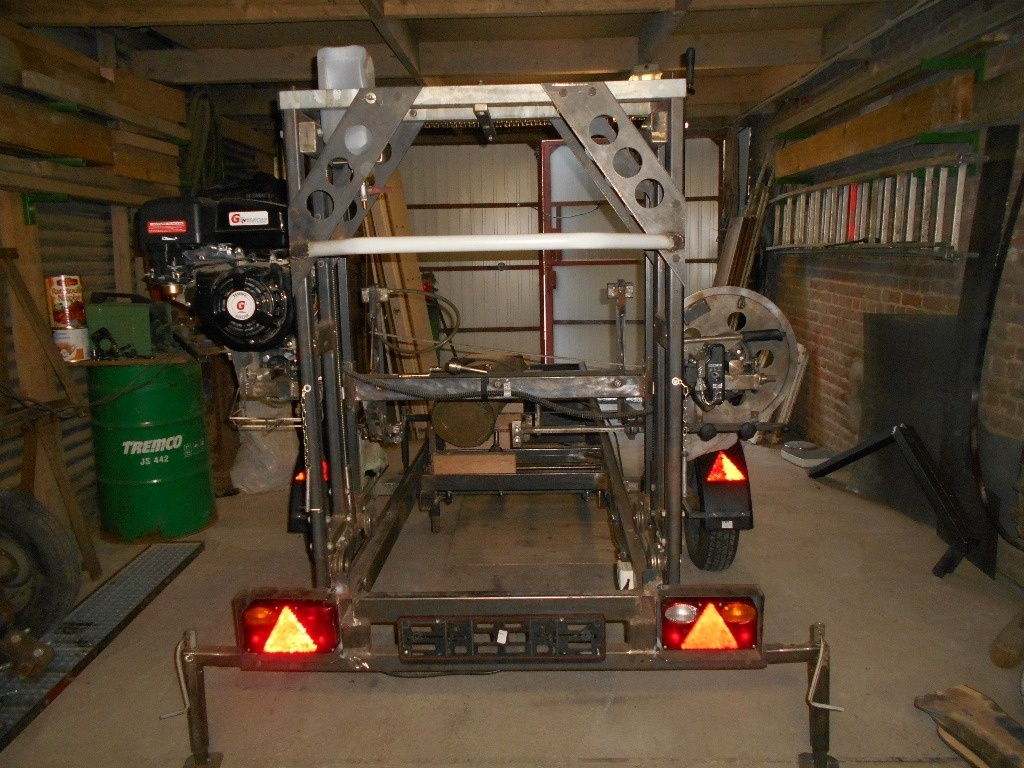

voila a l'heure actuelle, démontée partiellement.....

Hedrick
( Modifié )

tout est fait maison, elle est prévue pour supporter 2 tonnes de charges, pour 750 kilo de poids de machine. Mais en Belgique ,la loi interdit de construire une remorque, il faut homologuer le châssis, c'est pour cela que j'ai réduit le poids , a 5OO kilo en principe je pourrais la tracter....

Hedrick
( Modifié )

m^me le béquilles sont faite maison......

Hedrick
( Modifié )

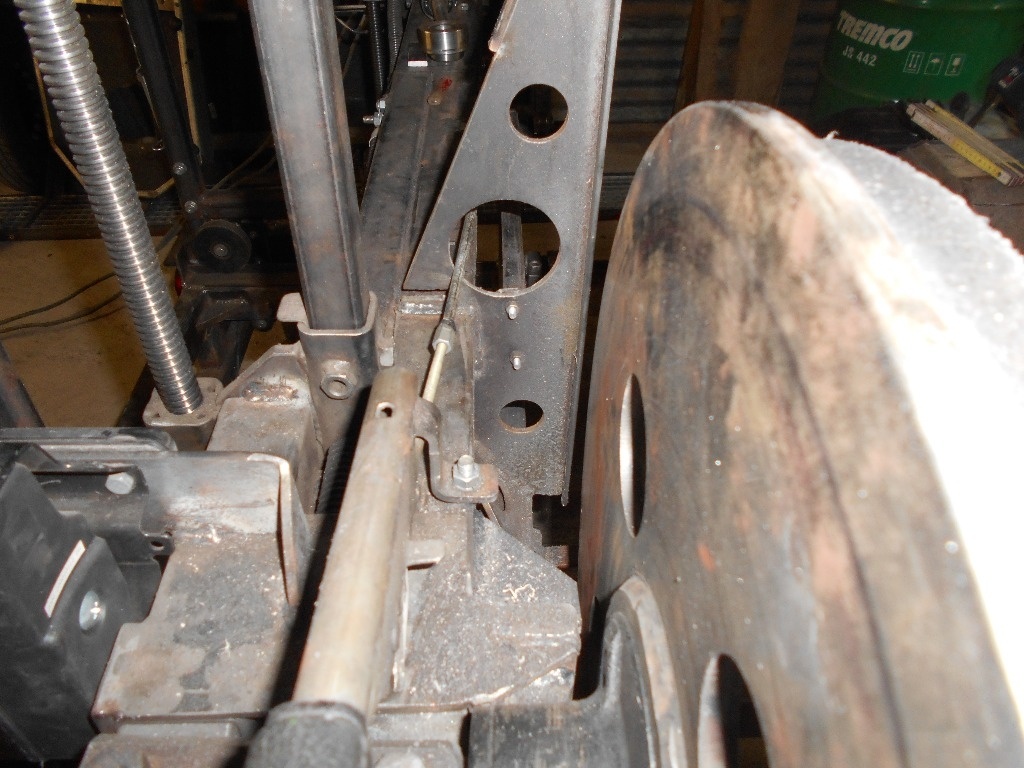

un frein a main de Rover pour l'embrayage qui marche pas ahahaaaha......

Hedrick
( Modifié )

moteur de 13 CV

Boris Beaulant
( Modifié )

Et pourquoi un embrayage ? C'est pas possible de la laisser tourner en prise directe avec une courroie ?

Hedrick
( Modifié )

non, tu doit pouvoir embrayer le ruban, puis s'il est directement relier au moteur celui ci aurais du mal au démarrage... puis également pour la sécurité faut pouvoir arrêter le ruban, sans devoir pour cela couper le moteur.je me suis renseigner et un"ingénieur" en mécanique ma dit que mes poulie étaient usées, la courroie patine, puis il m'as conseiller de tourner des poulies double, deux courroies, pour plus d'adhérense......

Hedrick
( Modifié )

si Step pouvais me conseiller également, je me sentirais moins seul dans mon projet....

Boris Beaulant
( Modifié )

C'est vrai que sur ma scie à ruban, j'ai deux courroies. Le moteur est électrique par contre, donc moins problématique pour le démarrage. Mais ça se sens que ça patine un peu quand je lance. Il est même prévu 3 gorges sur la poulie de la scie. Mais comme j'en ai que 2 sur celle du moteur ...

niconathy
( Modifié )

Boris, si tu continues, tu vas te retrouver avec une scie murale, et une scierie portative dans ton garage. 😀

Hedrick
( Modifié )

le tendeur de la courroie de ta machine est , je suppose sur une des poulies?

Boris Beaulant
( Modifié )

Non Hedrick, c'est tout le moteur qui est sur une sorte de rail en bois et donc permet de tendre. Y a quelques photos de loin de la structure par ici.

Hedrick
( Modifié )

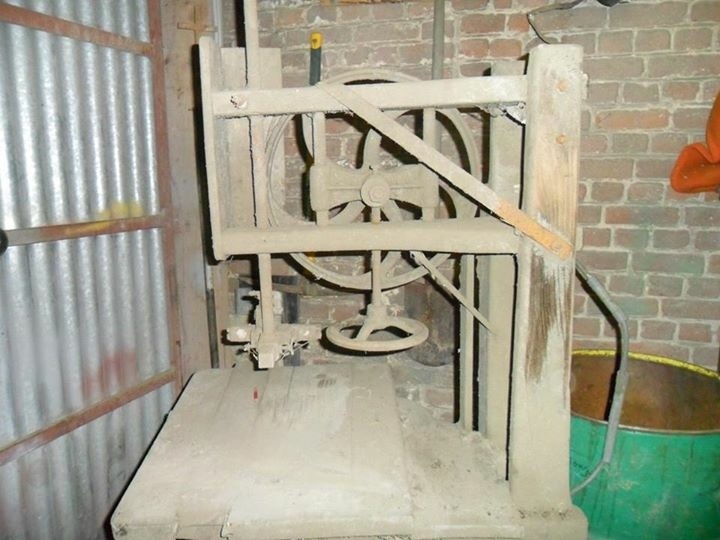

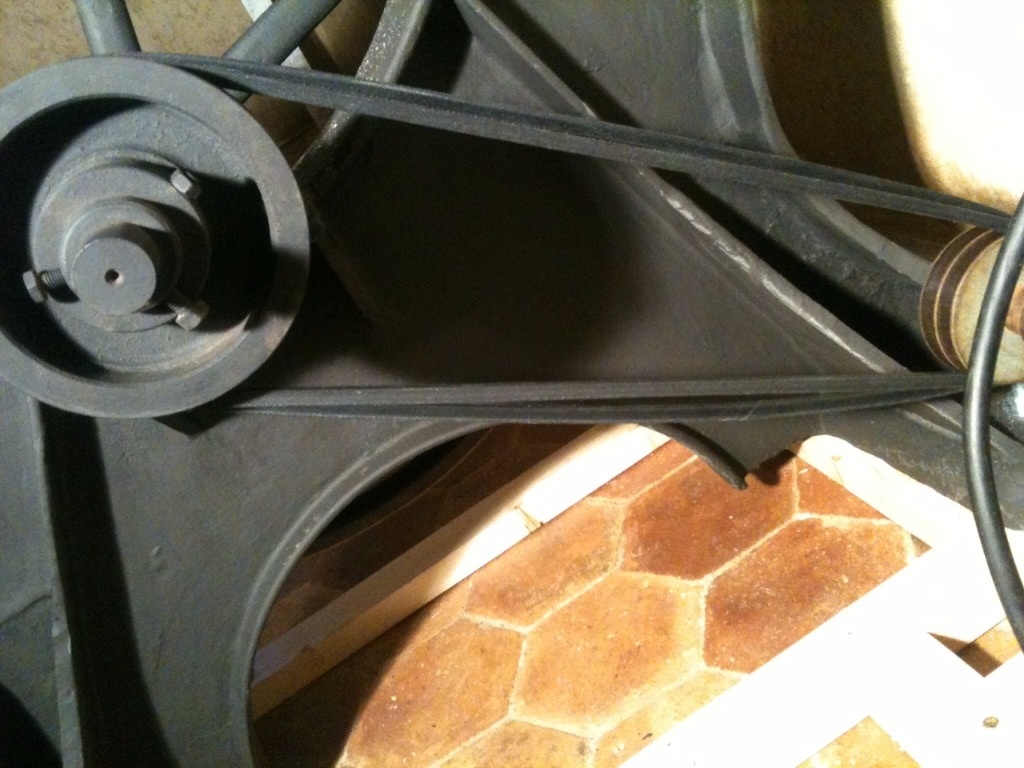

regarde ma vielle dame , je l'ai sauver de la ferraille, malgre quelle soit en bois....

Hedrick
( Modifié )

c'est dans un futur projet de restauration

step
( Modifié )

salut hedrick
tou d’abord belle resalisation sa a l'air d’être du solide
pourrai tu prendre des photos en détail de la transmission
c'est un embrayage centrifuge ou galet tendeur ?
combien pèses tes volants et quel sont leur entraxes ?
et quel est le type de moteur

Hedrick
( Modifié )

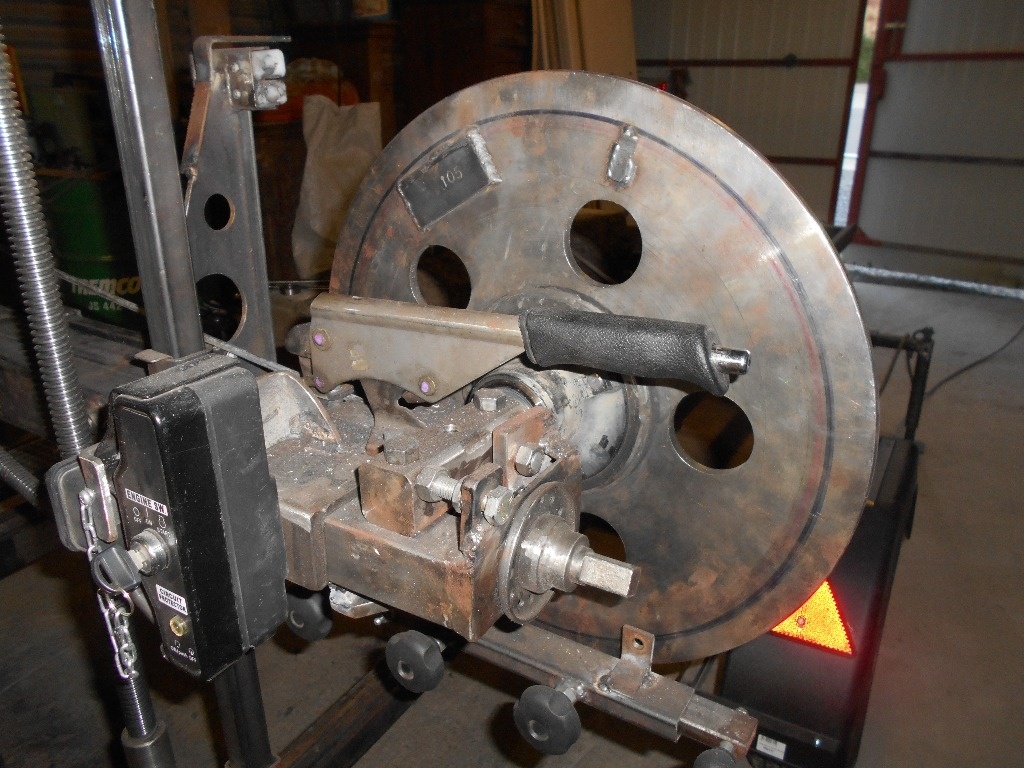

Salut step, l'embrayage est réalisé a partir d'un tendeur, les volant font 440 mm, ma poulie d'entraînement 190 mm, et la poulie moteur 60 mm. j'ai partiellement démonter l'embrayage, et on ma conseiller de tourner des poulies double. le moteur est une copie du Honda, mais moins cher, de la marque Genermore. moteur essence 13 cv comme le tient je crois.....je n'ai pas d'autre photo du système d'embrayage, a savoir qu'il était réaliser avec un frein a main de Rover , par câble, et aujourd'hui , j'ai reconstruit un autre système, plus "archaique" mais plus costaud . j'avais une courroie cranté de voiture, .... mauvais aussi paraît 'il, la j'ai changer pour des courroies de tracteur tondeuse. ah oui les volants pèse 15 kilo chacun ,bonjour l'inertie, et l'entraxe est de 1m 41 cm.

Hedrick
( Modifié )

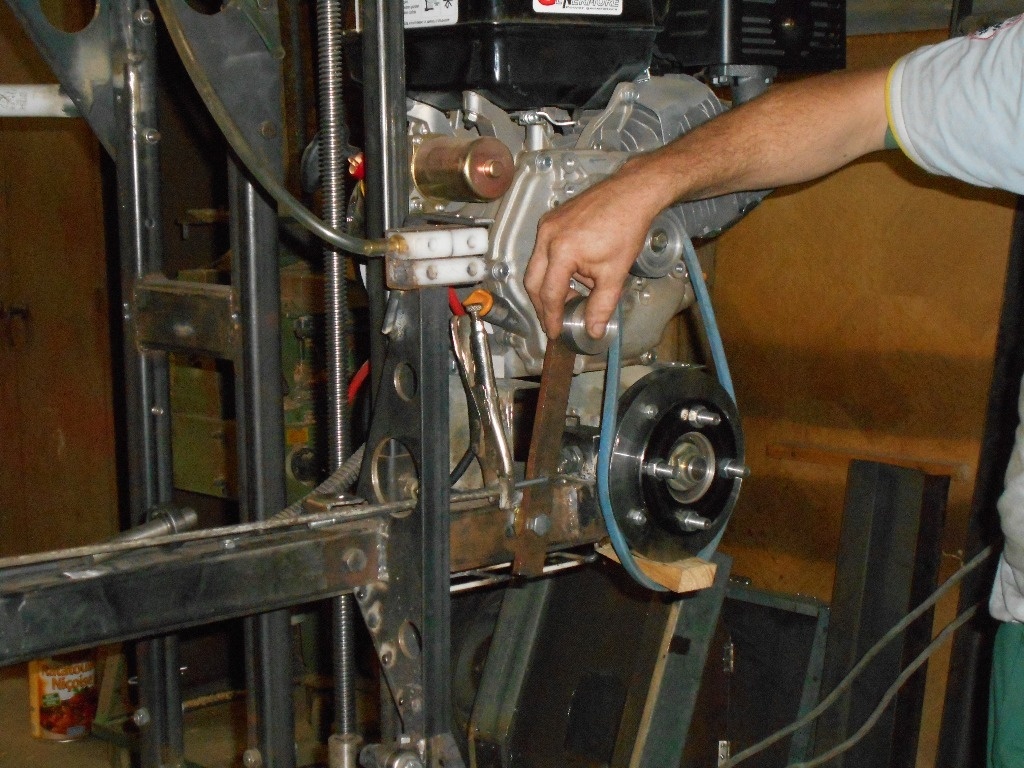

c'est le nouveau système

Hedrick
( Modifié )

la ca fonctionne il y a de la marge.....

Boris Beaulant
( Modifié )

Tel qu'est fait ton tendeur, avec le bras de levier la tige qui pousse a au moins 4 fois moins de force que le galet en bout de bielle qui contre. Il faudrait pas inverser le rapport de force ?

Et surtout faire que la tige tire au lieu de pousser ?

Hedrick
( Modifié )

j'ai fait réaliser de nouvelles poulies moteur et d'entraînement double, le tourneur me dit que mes ancienne poulies dont une en alu est morte, et en plus q'il ne faut pas travailler avec de l'aluminium me dit t'il.....ca chauffe trop...bon là je doit attendre la semaine prochaine pour récupérer mes pièces.

Hedrick
( Modifié )

salut Zeloko, j'ai oublier de dire qu'il allais avoir un ressort pour maintenir le tendeur

Hedrick
( Modifié )

et je peu effectivement inverser mais alors il me faut une poulie a gorge dans ce cas

step
( Modifié )

c'est le même système que sur la scierie de ranska ilves sur youtube mais je crois qu'il l’avais supprimer par la suite je ne sais pas pourquoi
après il est clair que avec le poids de tes volants sa doit en baver pour démarrer et le courroie doit déguster
mais a mon avis un embrayage centrifuge ne conviendrai pas a cause de tes volant trop lourd il patinerai trop et s’userait trop vite

Os974
( Modifié )

Joli boulot en tout cas bravo

Hedrick
( Modifié )

j'ai une question a posé... j'ai couper du bois d' aubépines de gros diamètre, j'ai reçu un ancien baby foot en piteut état, j'ai une envie de tout le restaurer en aubépine, ...... dite moi ce que vous en pensez? je sais c'est fou mais .....

Stoter
( Modifié )

Bonjour, bon travaille!! Bravo, si vous cette intéresser au lames de ruban pour votre scie, voire montcru.com Lames ruban scierie mobile

flo38210
( Modifié )

bonjour je suis sur le point de réaliser une scierie maison aussi, mais je ne sais pas ou je pourrais me procurer des axes avec des moyeux qui pourront s'adapter sur les paliers comme sur les photos que l'on peut voir.
si quelqu'un peut repondre a mon probleme je le remercie d'avance

step
( Modifié )

salut
pour les axes je les avais pris sur tri-distribution en acier standard
et j'avais acheter les moyeux sur ebay
prend des moyeux de manière a ne pas trop avoir des grosse roues ...

popoh

Bonjour d Afrique les gars
Rien qu a vous lire me donne la chair de poule. Bravo STEP . Moi cela plus de deux ans que je travaille sur la fabrication de cette machine de scieuse de grumes faite maison mais force est de constater que j ai echouer dans la fabrication de ce joujou.
Demain je vous enverrai les photos
Je suis triste parce que je reve beaucoup de cette machine pour sscier les grumes et en faire des travaux dans la menuiserie
Je veux lancer un appel a l aide via cette tribune a tout le monde notament au chef Zeloko a Step ,Hedrick Flo38210 Os 974 Stoter
pour quelqu un qui a une scie ruban pour grume faite maison qu il n utilise plus pour le lui racheter. S il vous plait aider moi a gagner cette merveille
Popoh Lomé au Togo

Boris Beaulant
( Modifié )

popoh, ne peux-tu pas t'inspirer de ce que tu vois dans ce pas à pas pour persévérer dans la réalisation de ton rêve ?

popoh

Non malheureusement pas je me suis rendu compte que je ne dispose ni du materiel adequat et aussi les matieres d oeuvre . Merci beaucoup Zeloko de m avoir repondu je vous enverrai des que possible ce que j ai pu faire. Merci beaucoup

fernando

Bonjour a tous
Joli travail, je voudrais faire la meme chose j'aimerais poser certaines petites questions car je suis perdu merci d'avance...

step

bonjour
tu peut poser te questions a la suite j'y repondrai avec plaisir

MarcelFra

Bonjour Step, pouvez-vous m'expliquer avec plus de détail le réglage de la tension de la scie ? (Matériels et comment le faire)

MarcelFra

Bonjour Step, pouvez-vous m'expliquer avec plus de détail le réglage de la tension de la scie ? (Matériels et comment le faire)

step

bonjour

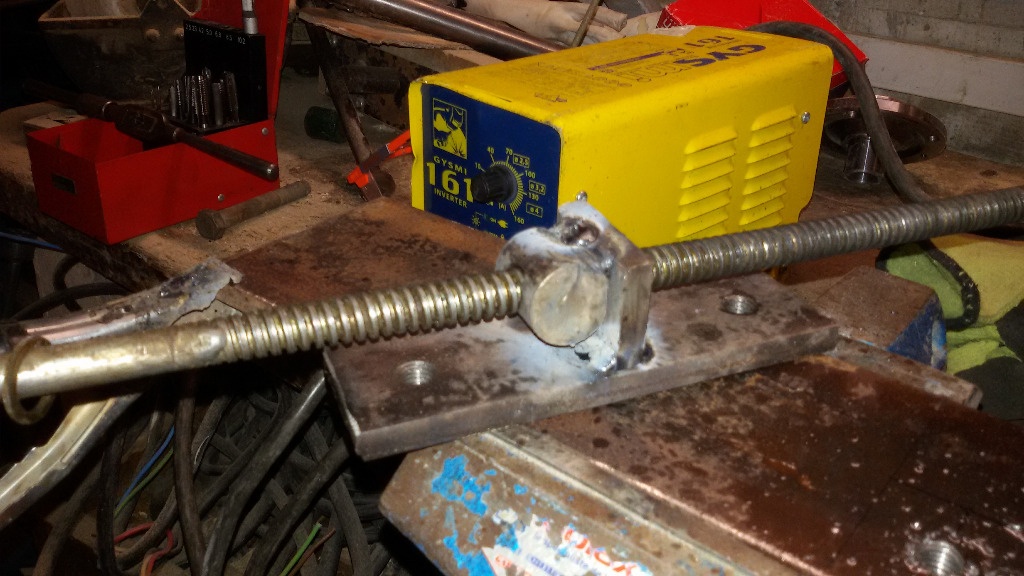

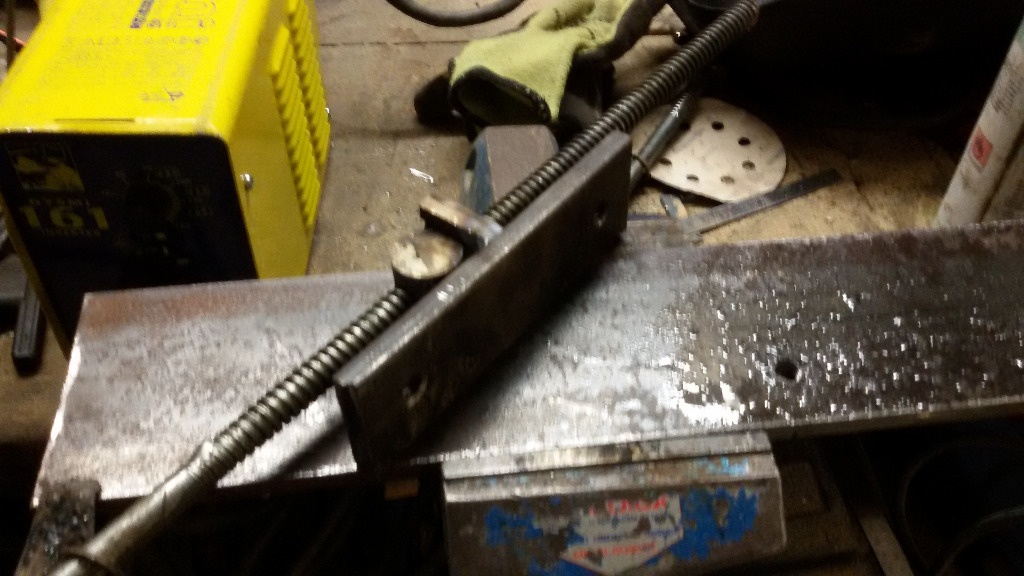

la tension s’effectue avec 1 platines sur chaque palier a l’intérieur des tube
qui coulisse par le biais d'une tige fileté trapézoïdale
de se fait on peut donner l'angle nécessaire pour centrer la lame
cordialement

dragonphenix

bonjour a tous,viens tous juste de m'inscrire,désolé pour la langue de molière mais j'étais plus dans les bois cas l'école,ne pas hésité a me corriger sa me permet d'apprendre mais en douceur quand mème merci.
en naviguant sur la toile suis tomber sur ta scierie bravo beau taf,je m'en fabrique une actuellement,pour mes besoin personnelle et comme suis en pleine campagne elle serviras aussi pour mes voisin agriculteur,vais prendre des photos des pièces déjà fabriquer pour l'instant voici une photo de mon tour et fraiseuse qui me serre a la fabrication de la scierie,si vous constater des erreur ou pouvez offrir des conseil suis preneur
cordialement

darkwood

salut j'aimerai savoir ou a tu trouver tout ce qui est poulie palier axes et compagnie...je ne sait pas ou chercher merci d'avance

step
( Modifié )

salut
j'ai pris les paliers sur 123roulement
la poulie sur TRIdistribution
et les axes sur blockenstock.fr/

darkwood

MERCI ...MAIS QUEL CHOIX IL VA FALLOIR QUE JE FASSE ATTENTION POUR PAS ME TROMPER.....MERCI ENCORE

edg480

Bonjour,
Je vous remercie pour ce partage bien constructif.
Je souhaiterai m’en inspirer pour en réaliser une aussi. Après la réalisation, si cela se fait, je vous partagerais le projet.

Avant de commencer, je souhaiterai savoir quel type de roue de guidage de lame utiliser. Avec les pneus, c’est plus facile à trouver mais la lame de scie n’use pas le pneu à la longue?
Est il possible de trouver les roues en métal facilement?

Pour l’entraînement, conseillez-vous d’ajouter un volant d’inertie pour moins solliciter le moteur en cas de coupe plus difficile en un coup?

Concernant la puissance du moteur, 13CV est suffisant? Je souhaiterai couper des grues de 60cm de diamètre allant jusque 6m.
Sachant que la taille de la remorque sera plus grosse que celle reprise sur votre schéma, elle sera tractée avec un tracteur.

Bien à vous.

step

bonjour
je te remercie et te souhaites tout mes vœux de réussite pour ton projet

pour l'alternative des pneu je te conseille de trouver des vieux volant en fonte d'une vielles scie a ruban bonne pour le rebus (si je devais la refaire je m'orienterais vers se système)

pour l’entrainement l'embrayage centrifuge remplis parfaitement sont rôle et de plus il es facile a installer

a mon sens 13cv es suffisant la puissance influx uniquement sur la vitesse d'avance et donc in fine le volume réalisable a la journée tout dépend l'utilisation que tu souhaites en faire

cordialement

Syllas

Bonjour j est un problème de coupe avec ma scierie mobile la lame a toujours tendance a plongé vers le bas les 10 premier centimètre son bon ensuite la coupe baisse subitement merci d avance

fred01

difficile de t aider comme ça .tu as fait une belle machine .je vais me faire une grumette . j ai rien pour transporter les troncs . pour ta scie il faut regarder .la tension de la lame est bonne ? elle est bien affûter elle coupe encore ? tu as pas du jeu dans les paliers ? le chariot de la scie se déplace parallèlement au châssis ?
avant c était bon ?

La cabane de Papa
( Modifié )

Bonjour, désolé de débarquer comme ça ... mais j’ai réalisé une scierie au printemps dernier et je me suis retrouvé avec le même problème. C’est une histoire de lame ! C’est-à-dire quoi la lame que tu utilise ? Épaisseur, pas ?

step

Bonjours
Il faudrais regarder du côté de la tension de la lame
Cordialement

Jujustyle
( Modifié )

Bonjour les bois de hêtre pour guider la lames je les retrouve pas sur la vidéo. J'ai aucune idée visuel ou ils sont. Si c'est possible de m'en dire plus malgré que tu as posté ça il y a 6 ans. Merci beaucoup pour ton partage sinon

step

Bonjour tu parle des guide lame ?

Fist

Bonjour step
Je suis arrivé à la fin de la fabrication de la mienne (non mobile pour le moment)
Mais je galère vraiment à trouver une poulie centrifuge à un prix abordable, est ce que tu te rappel où tu aurai acheter la tienne??? sinon je partirais sur un système de tension classique.
Merci d'avance

step

Bonjour
A l’époque je l’avais acheté sur eBay au Canada le prix était abordable à l’époque
Mais j’imagine que le prix a flambé de nos jours
Je referais une petite recherche et glisserais les liens à la suite I je trouve quelque chose d’intéressant
Cordialement

laubau55
( Modifié )

Bonjour, je crois que c'est l'ensemble projet réalisé / explications le mieux que j'ai trouvé sur le net. Merci et merci en particulier pour les explications et les réponses aux questions. En fait je crois que le plus coûteux est le moteur. Peut etre serait il sage de le remplacer par un moteur électrique tri ( j'ai une vieille genératrice et j'ai un tracteur) merci encore. Un 8/22 de 5 metres en sapin étant vendu environ 40 euros, je crois que la scie peut etre rapidement amortie ( si on a la possibiliré de trouver des sapins)

step
( Modifié )

Bonjour
Merci beaucoup, le but était de partager au plus nombreux et ainsi échanger
Pour le moteur il es vrai que cela peut être le poste de dépenses numéro
J’avai opter pour le thermique
Pour être autonome en bordure de bois pour scier sur place
Mais il es claire que l’électrique
Es moin coûteux plus facil a installer et moin cher en entretien
Je rajouterai pour la rentabilité de la machine
Je l’es fait avec 3 ,4 grammes de frêne
Donc pas photos
Cordialement

laubau55

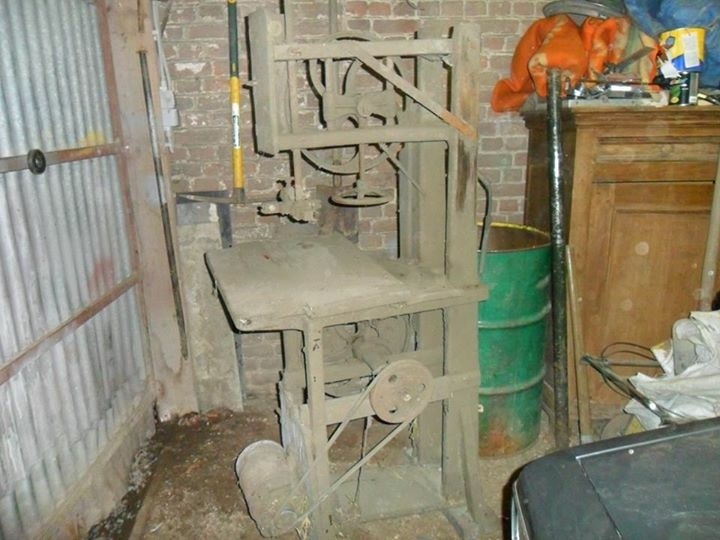

Bonjour, et tout d'abord merci pour ces explications complémentaires. Je pense que comme beaucoup de bricoleurs, j'ai trois moteurs. Le premier est la satisfaction de réaliser quelque chose d'inhabituel la seconde être indépendant et la dernière faire des économies. Ce qui est un peu faux car en réalité, on ne fait pas souvent d'économie en bricolant, on a souvent plutôt plus ou mieux pour le même prix. Et on fait des choix en fonction de nos capacités, de nos moyens et de nos besoins. Me concernant, je pense que je vais m'orienter sur un système de scierie déplacable et équipée d'un moteur tri de récup. j'ai l'avantage d'habiter à la campagne, d'avoir un peu de terrain, un vieux tracteur équipé d'une fourche pour le levage. ( et d'une vieille scie à ruban non utilisée dans la grange, cf votre commentaire) reste plus qu'à trouver de la ferraille pas trop cher. Encore merci.

Connectez-vous pour ajouter un commentaire.
76 035 vues
78 commentaires
1 référence

Publications associées

0 question
0 plan
0 processus
0 fournisseur
0 école

Tags

Licence

Licence Creative Commons
Autres pas à pas de step
Voir aussi
Table des matières
