Gipsy Queen
+

Réalisation d'une ROULOTTE pour ma fille de 3ans.
Pourquoi une roulotte ? parce que c'est plus sympa qu'une simple cabane de jardin mais aussi parce que c'est plus modulable et qu'on peut la déplacer si on a envie de changer la configuration de son jardin.

Liste des articles

Mis à jour

Partager

Plans

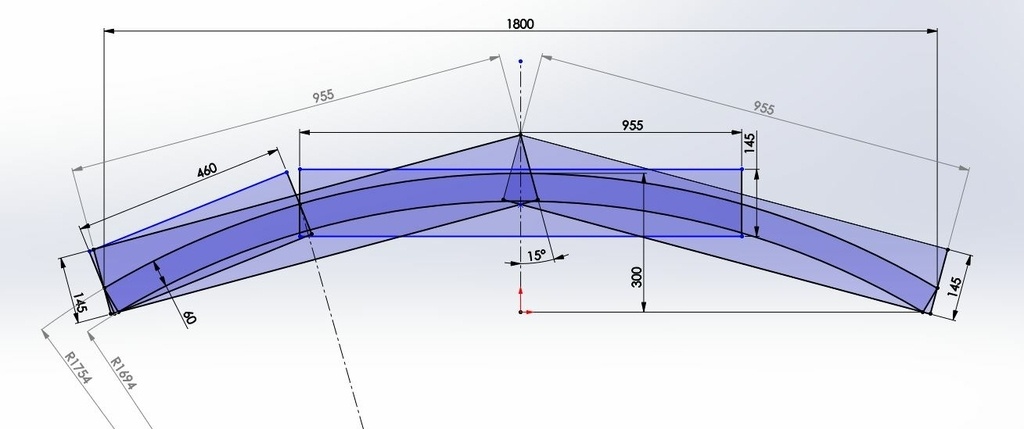

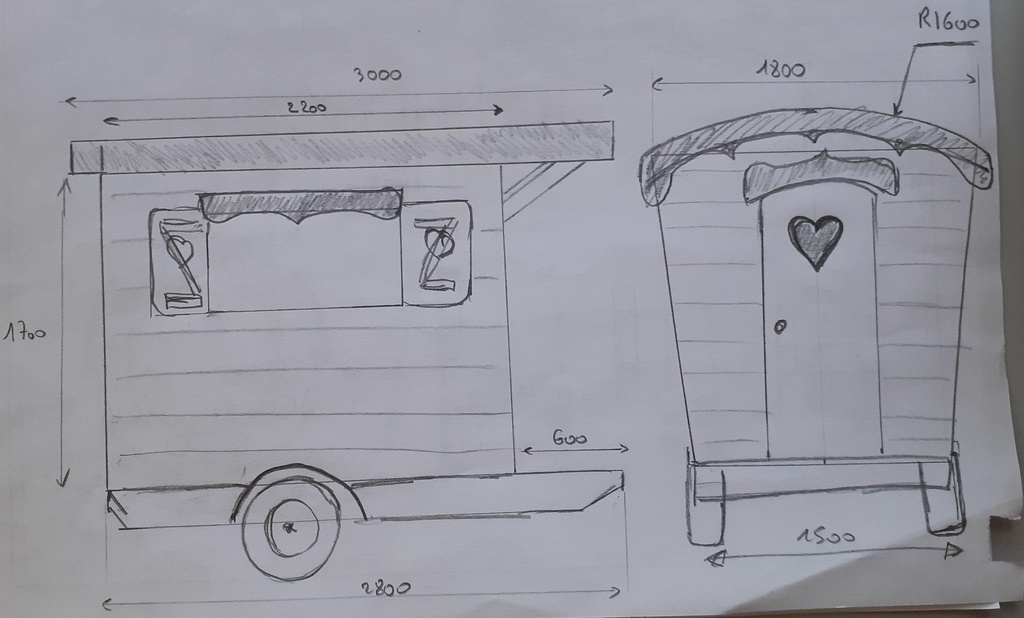

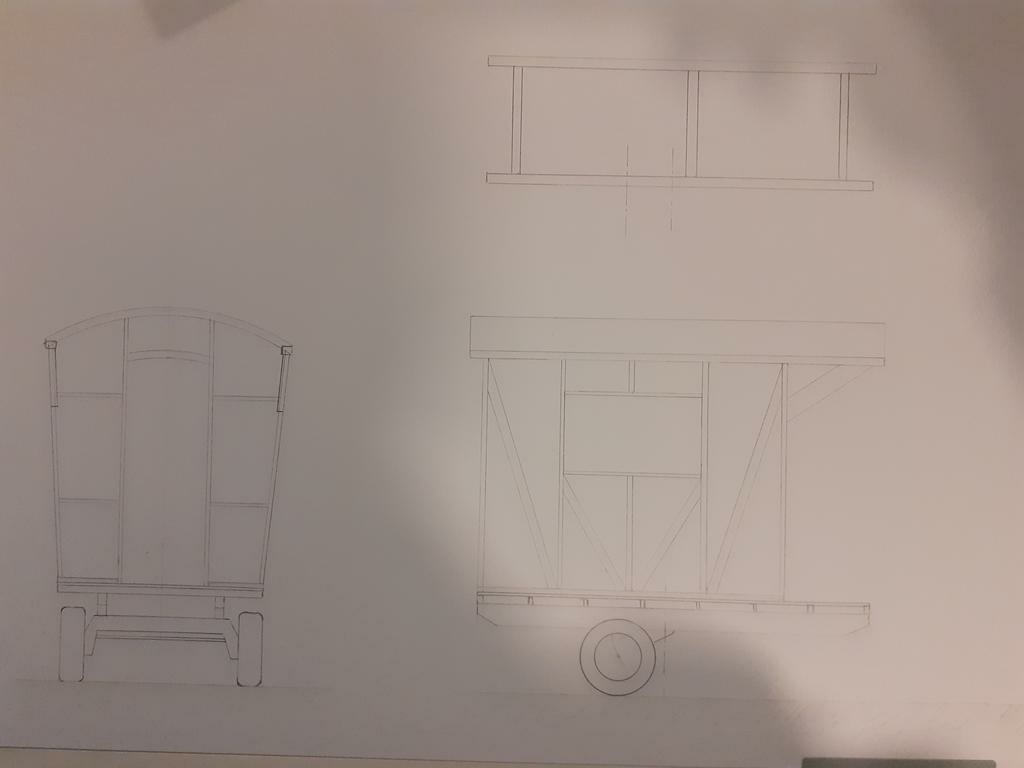

Un petit croquis puis quelques plans à l'échelle pour se donner une idée des proportions et faire ma liste de courses.
Toit arrondi avec débord pour le limiter la pluie sur les parois.
Environ 3m x1,50m à la base (1,80 au niveau de l'arrondi). Hauteur sous le toit: 1,70 au plus bas.

Publié Mis à jour

Partager

Essieu et base

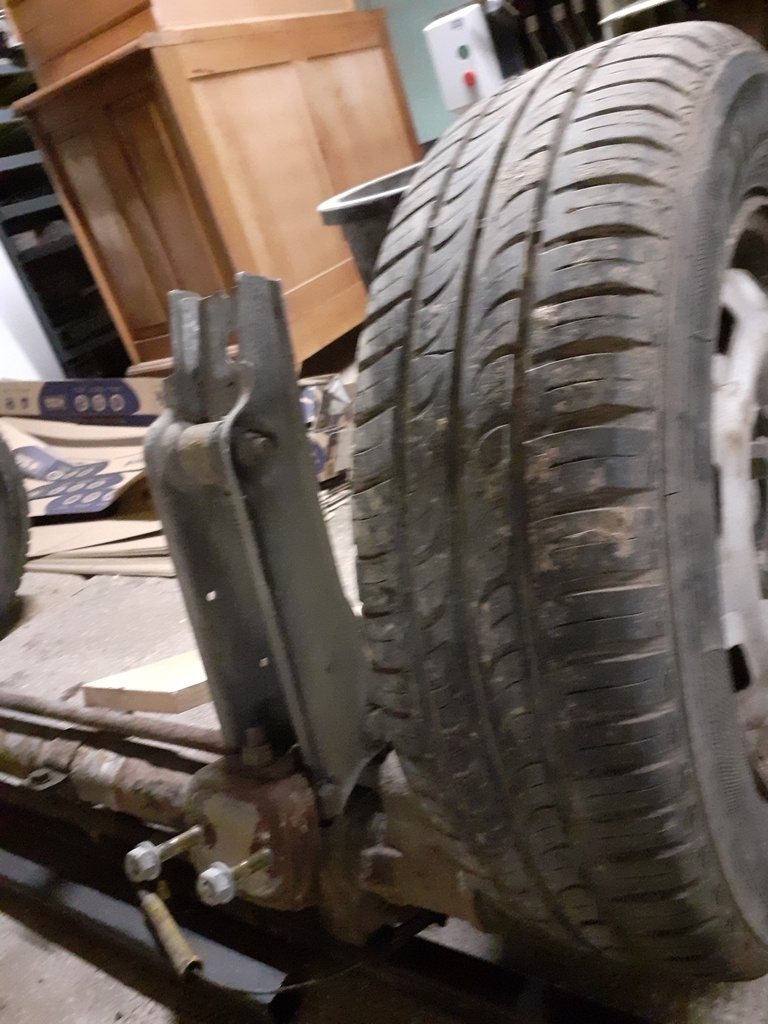

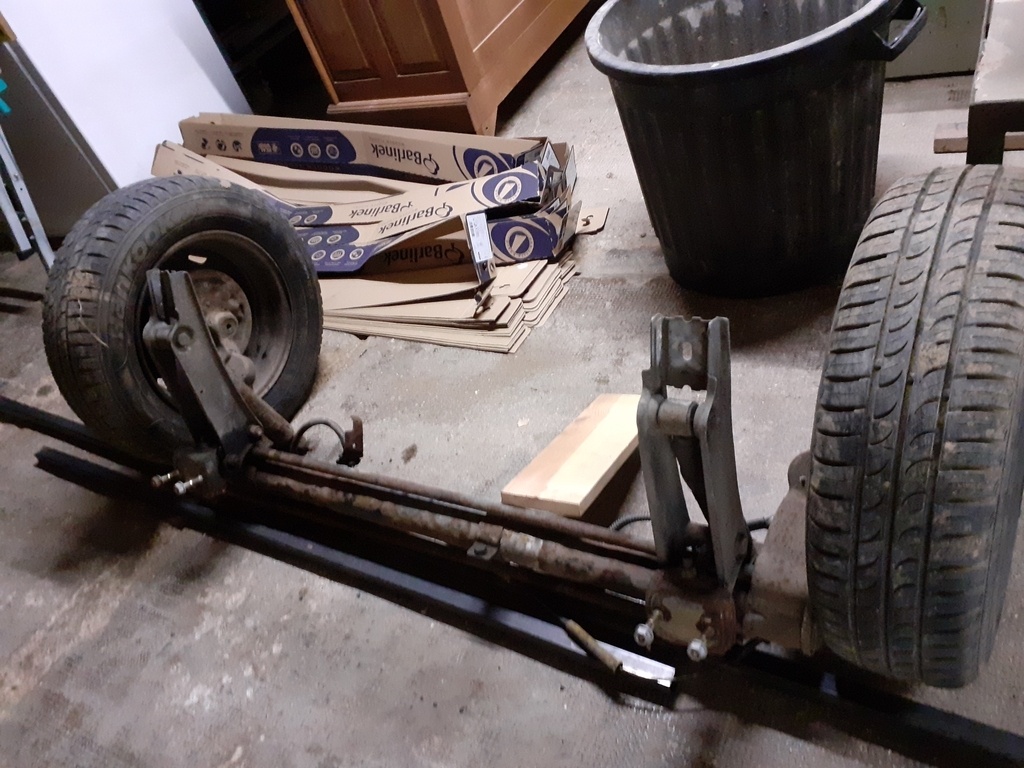

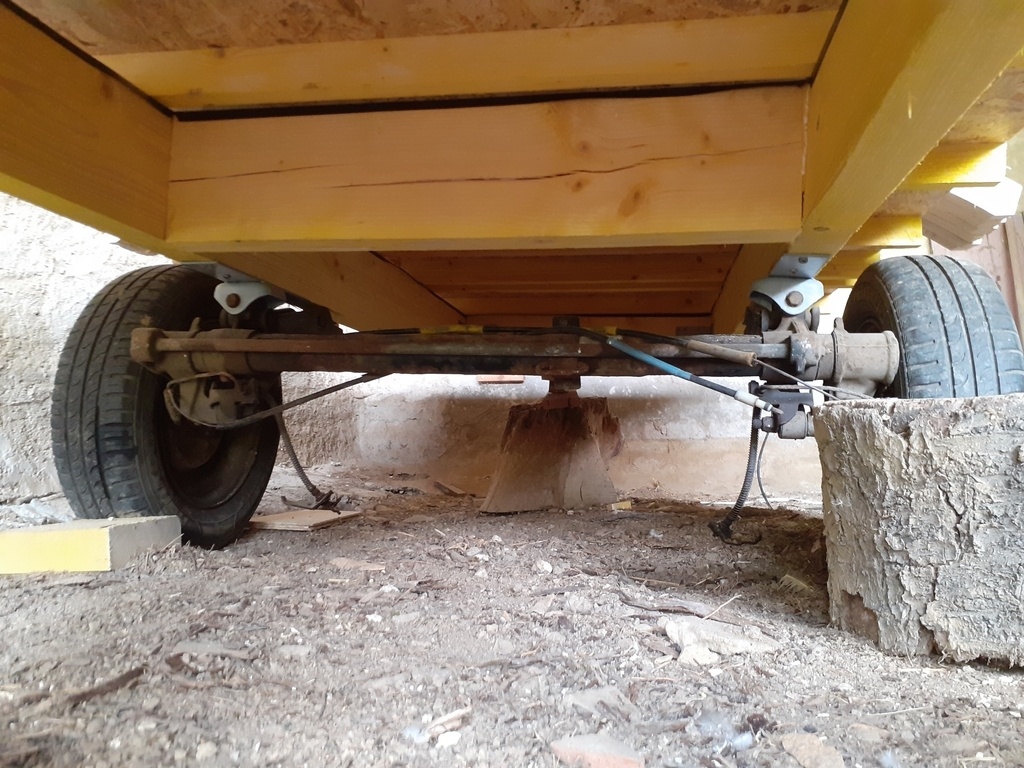

J'ai trouvé un vieil essieu de 205 sur LeBonCoin. Quelques adaptations nécessaires pour la fixation: j'ai tronçonné les vis de fixation puis soudé une platine percée permettant un vissage par le dessous.

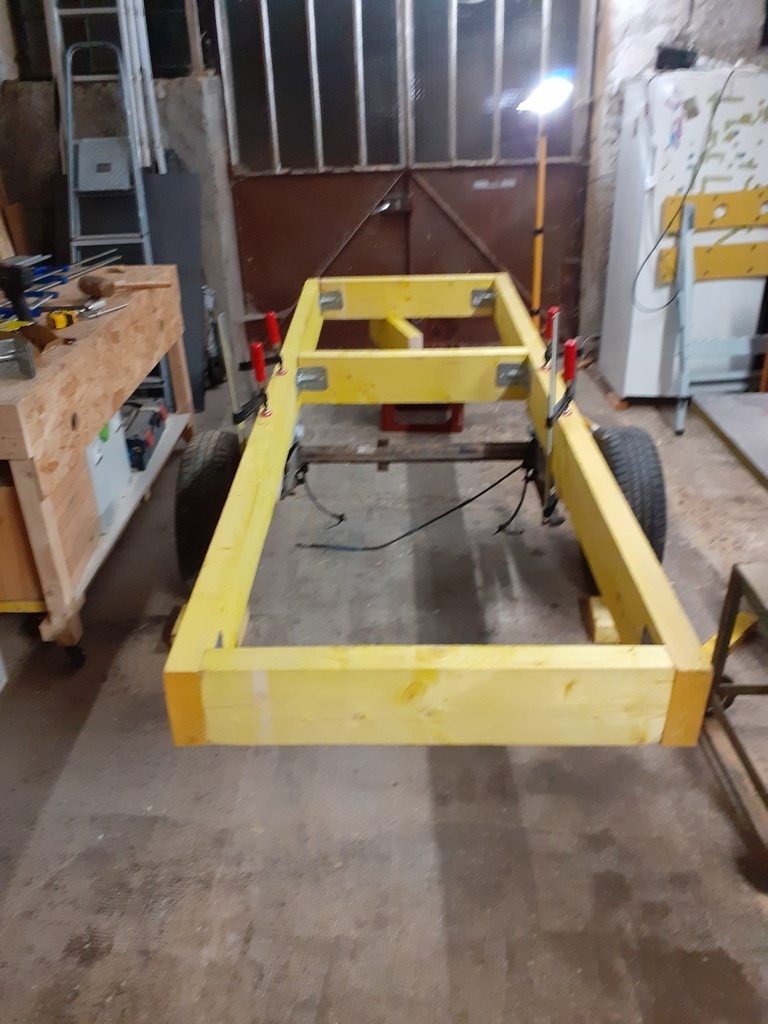

Un chassis en bois de charpente avec assemblage par équerres vissées est monté sur l'essieu.
Les roues ne sont pas centrées par rapport à la base mais décalées vers l'arrière (proportions 60%-40%) comme sur une remorque afin que qu'une partie du poids porte sur le futur timon et que la roulotte ne bascule pas vers l'arrière à vide.

Publié

Partager

Cintres

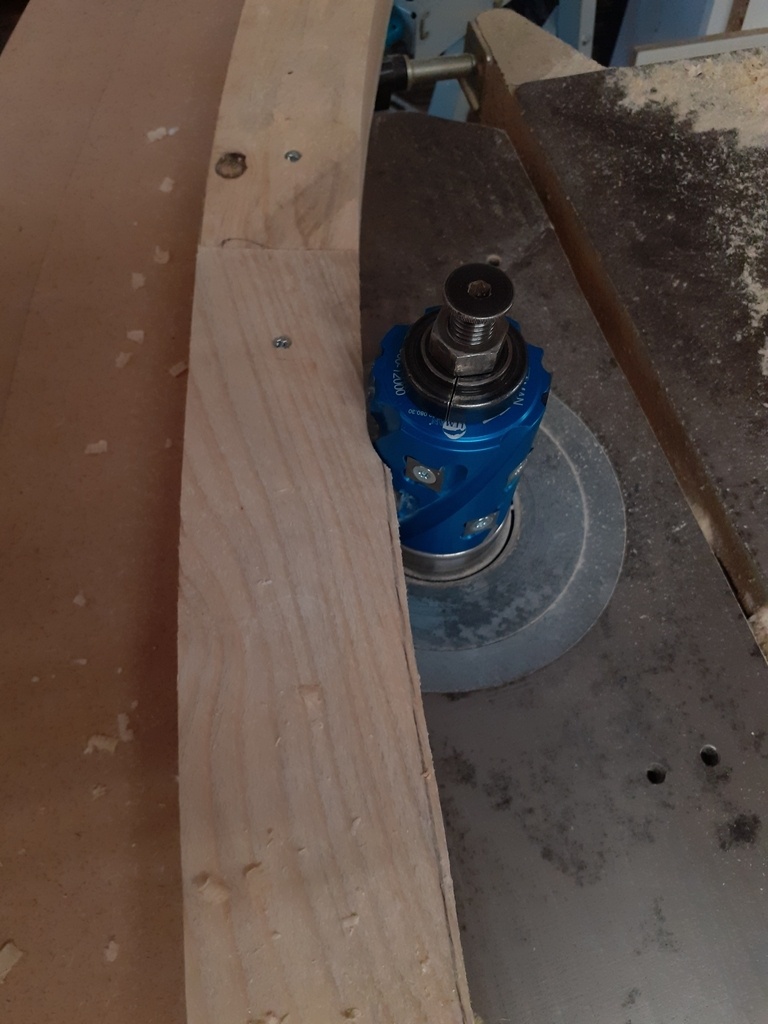

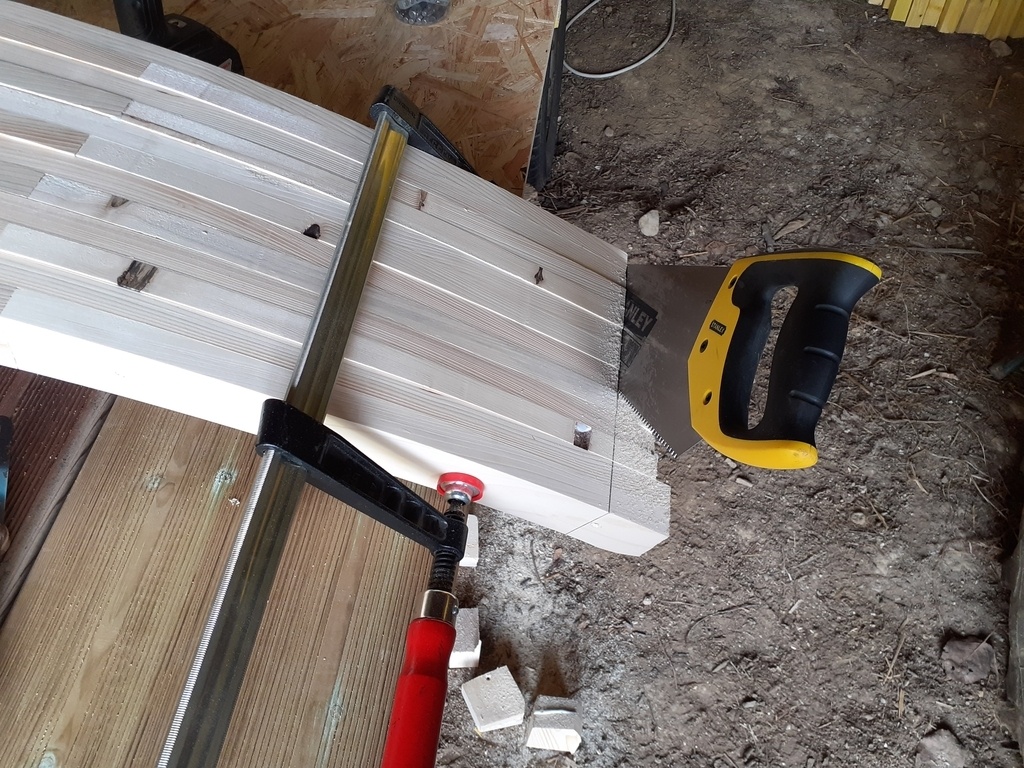

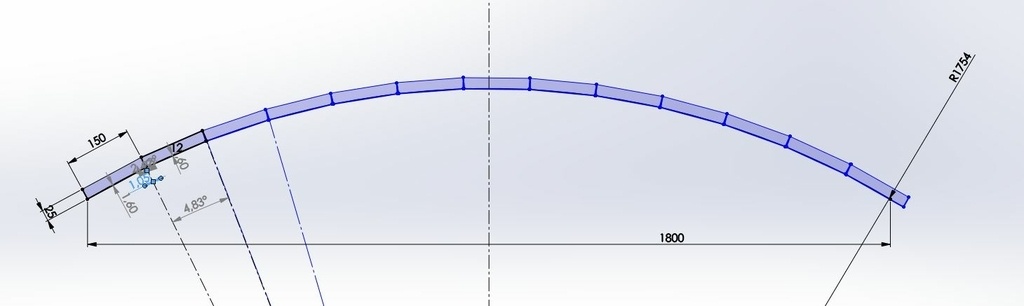

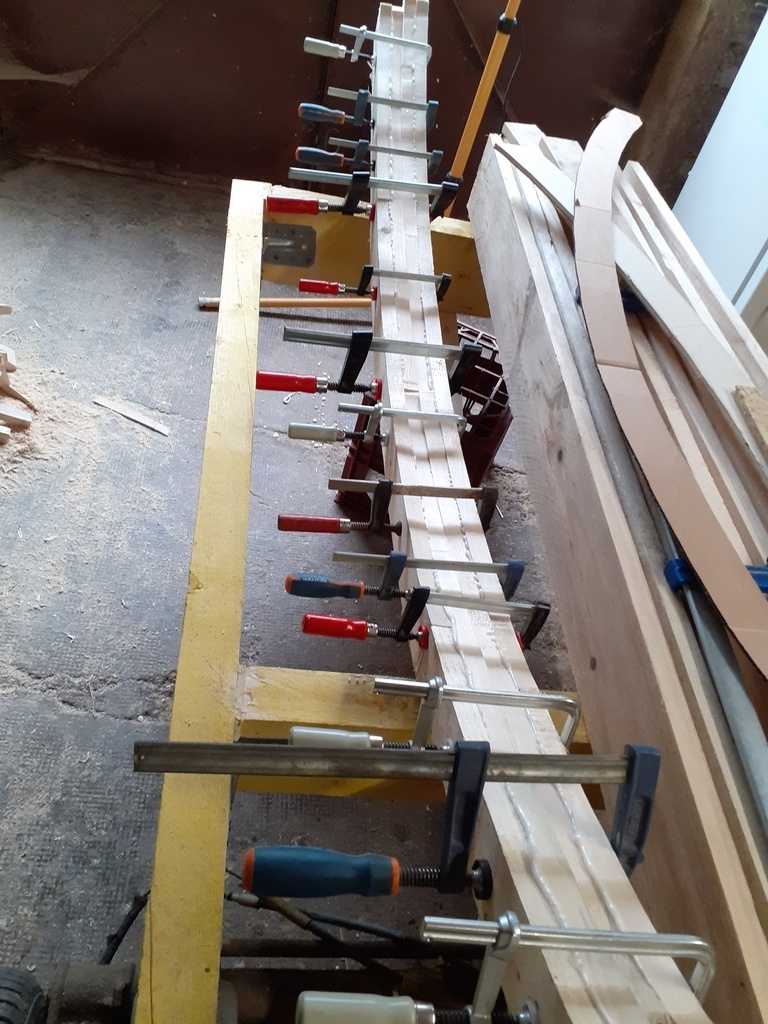

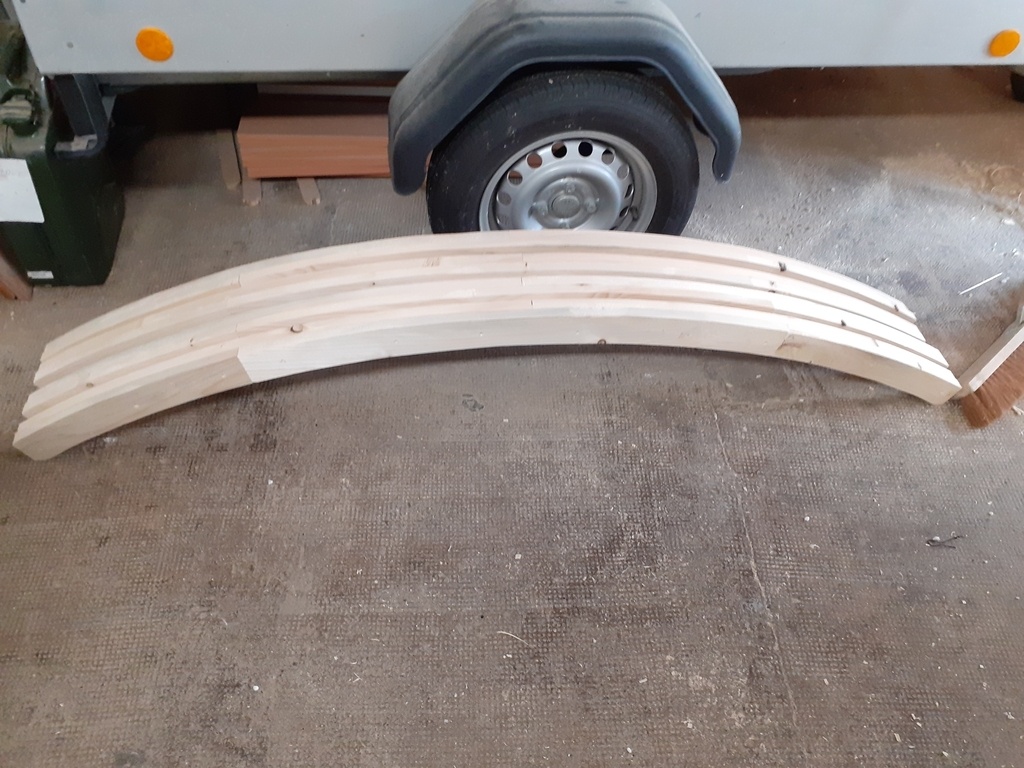

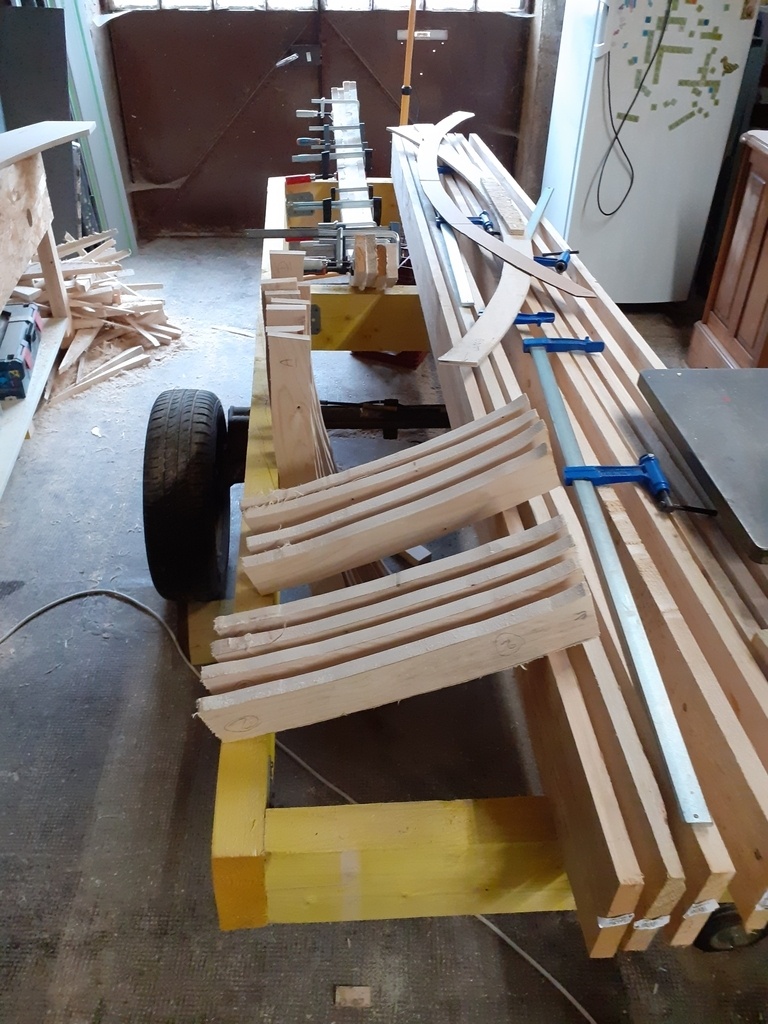

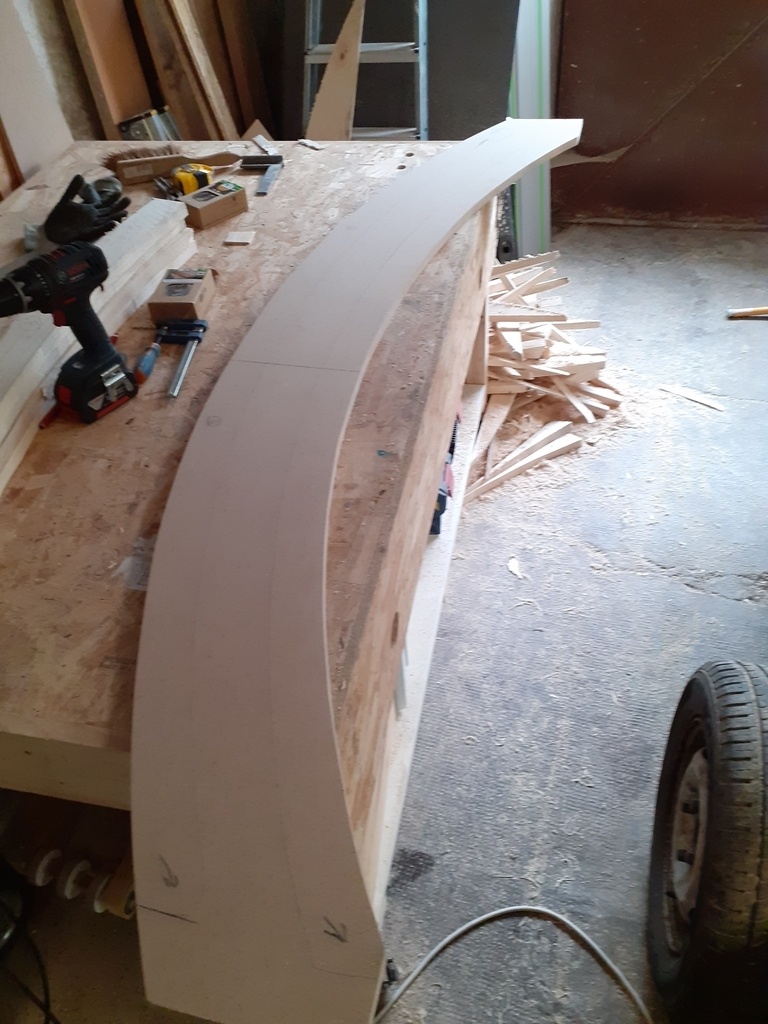

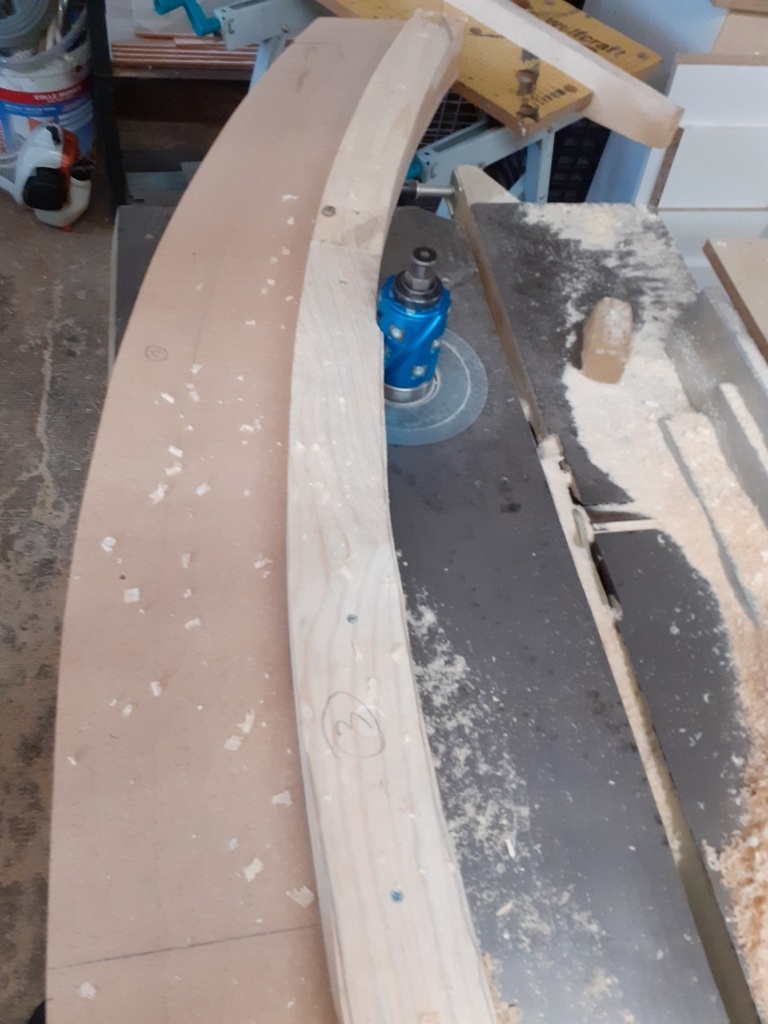

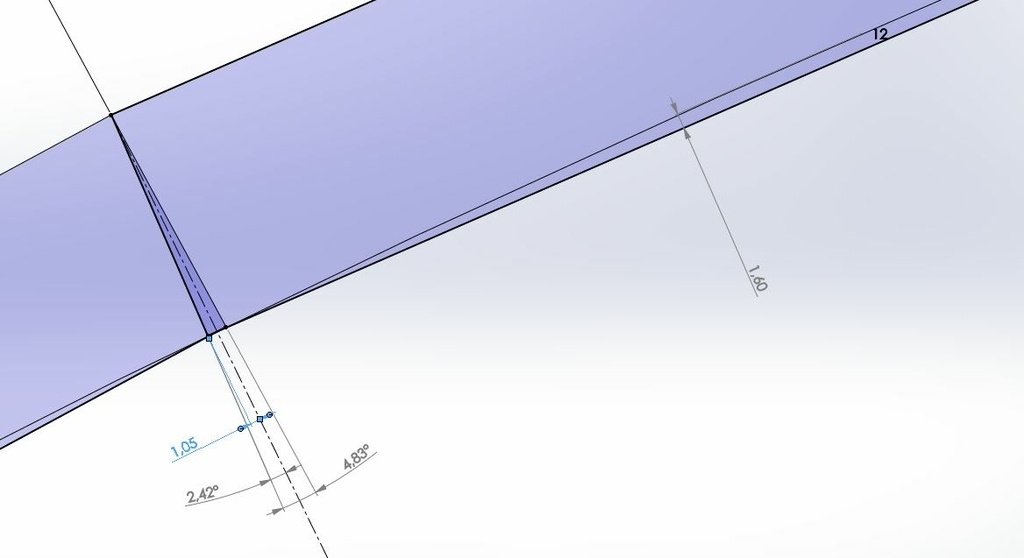

J'ai réalisé des traverses courbes pour soutenir le toit. Elles ont composées de 5 pièces collées à la PU sur 2 épaisseurs. Ces pièces des base sont découpées grossièrement à la scie sauteuse dans de la planche à coffrage, rabotées puis collées. Je les passe ensuite au calibreur avec un gabarit pour obtenir 6 traverses identiques.
Cette étape est longue et génère pas mal de chutes.

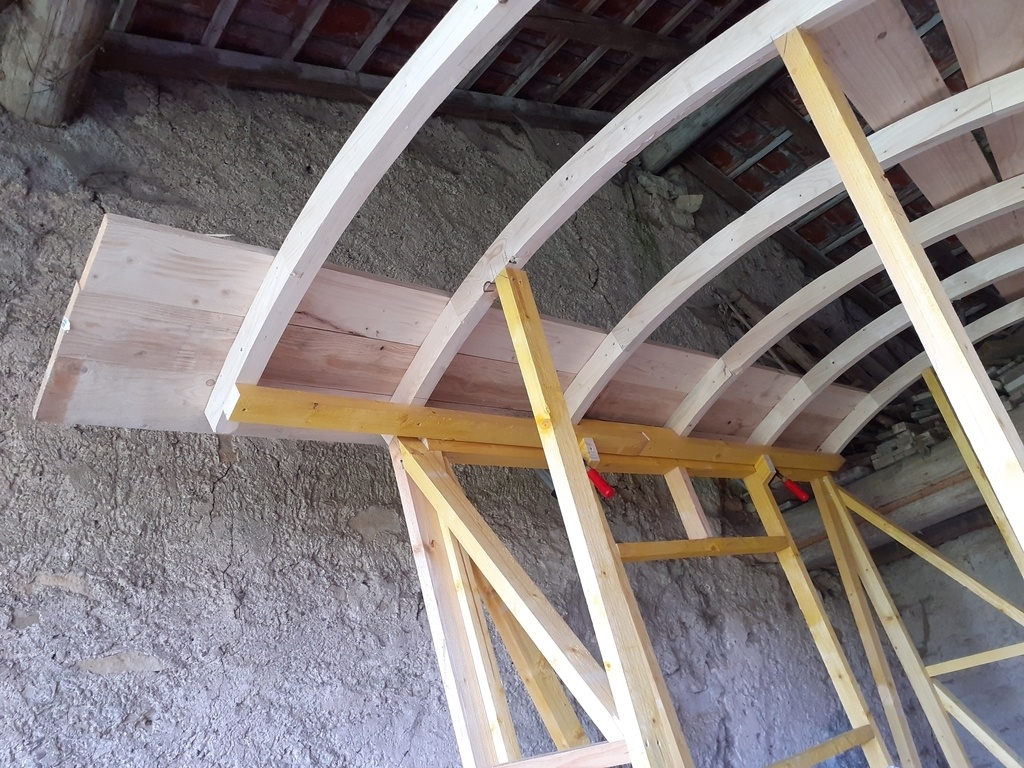

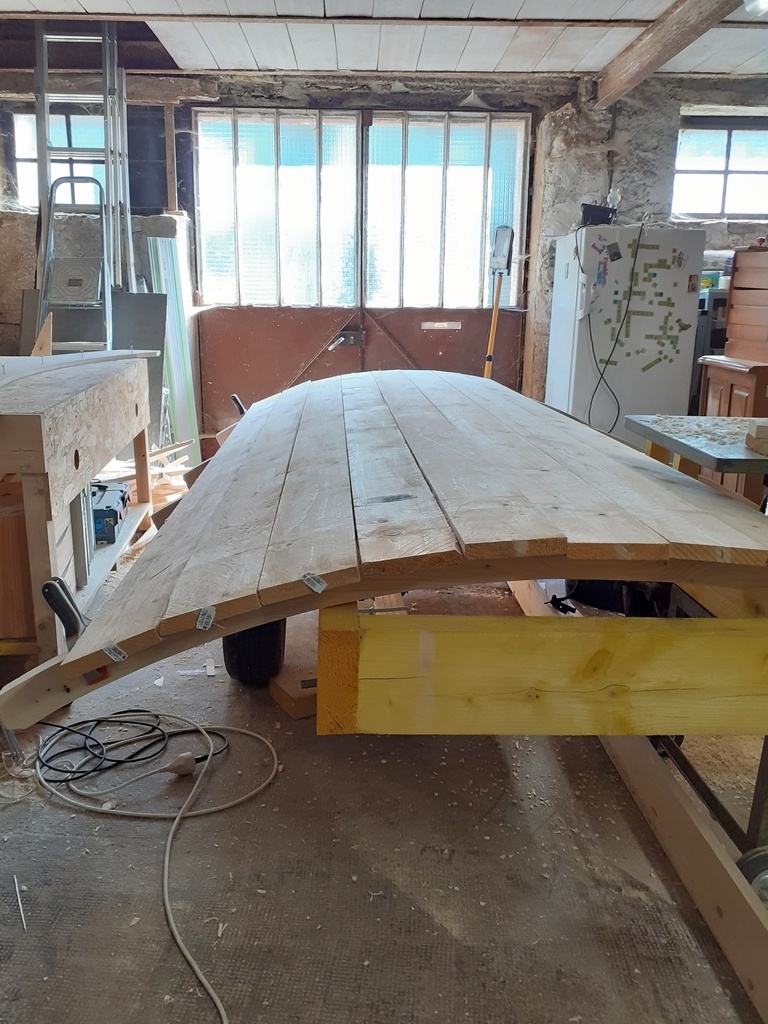

Je ne résiste pas à l'envie de poser le toit (également planches à coffrage) à blanc sur les traverses pour voir ce que ça donne: C'est pas mal :)

Prochaine étape: achat du bois pour le plancher (lame de terrasse) et l'ossature des parois.

Publié

Partager

Plancher

Je sors la structure à l'extérieur pour pouvoir continuer.

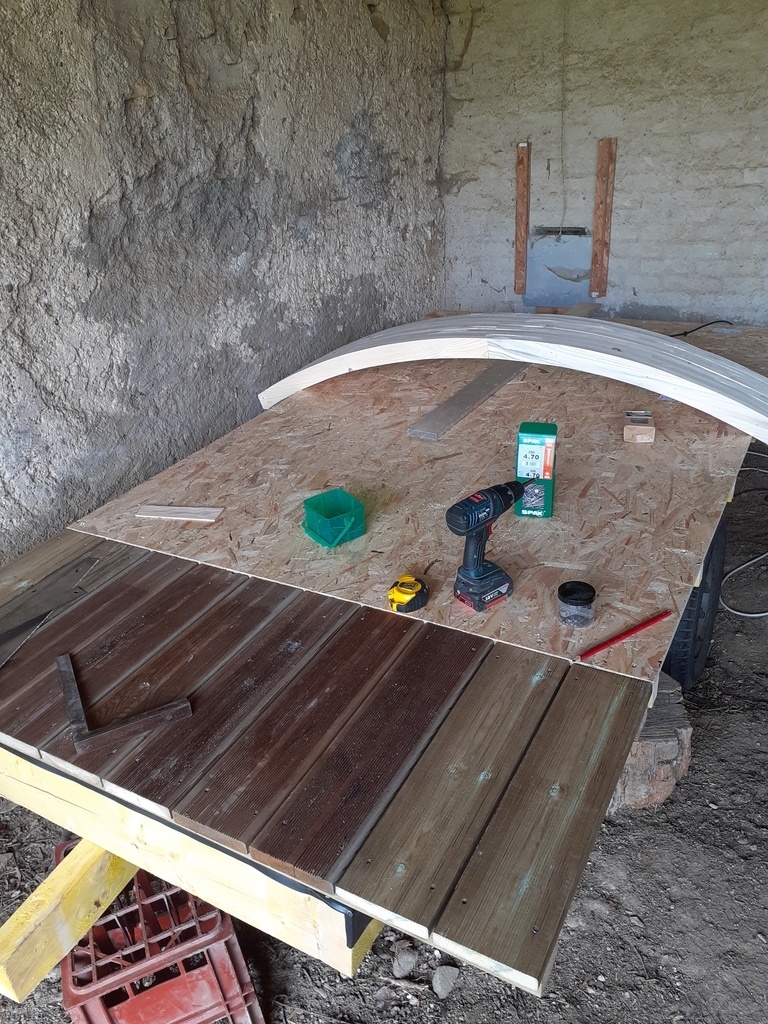

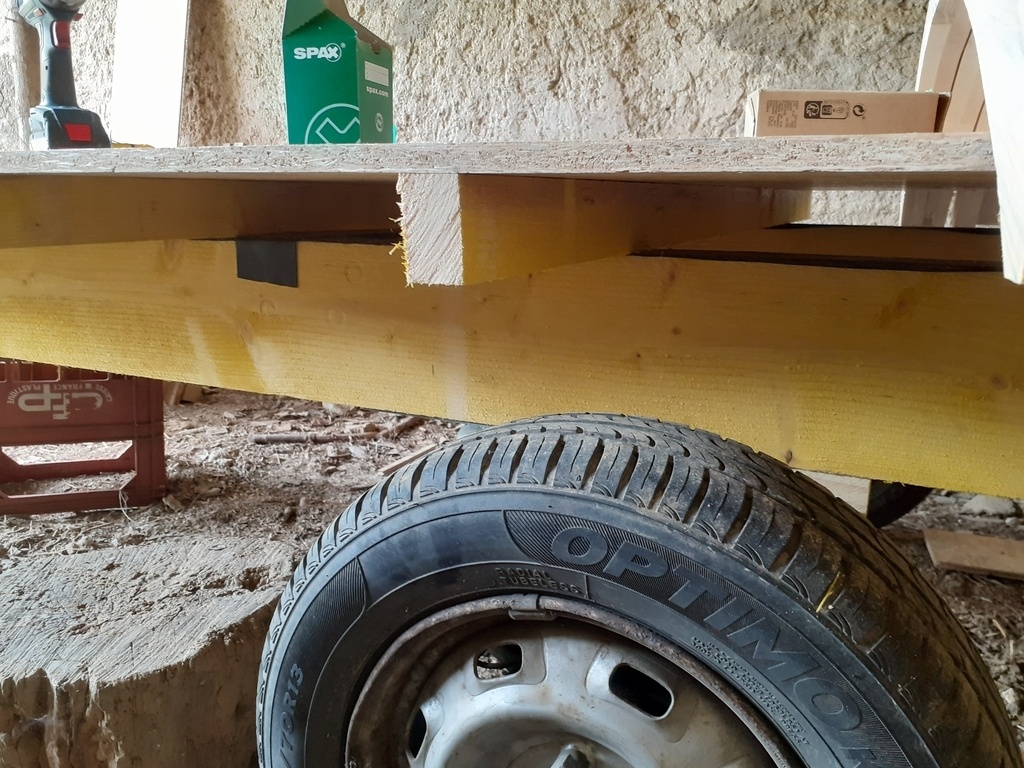

Le plancher est posé sur lambourdes. OSB3 pour la partie intérieure et chutes en planches de terrasse classe 4 pour le "perron".
Mise à longueur des cintres pour pouvoir commencer l'assemblage des ossatures des parois.

Publié

Partager

Ossature

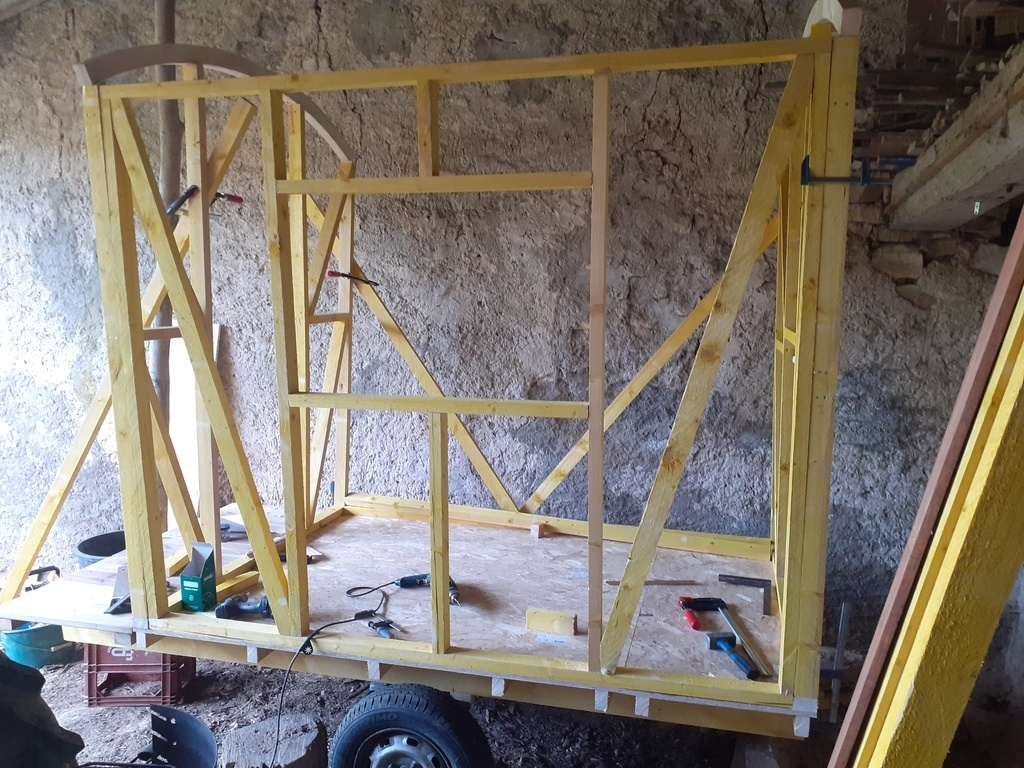

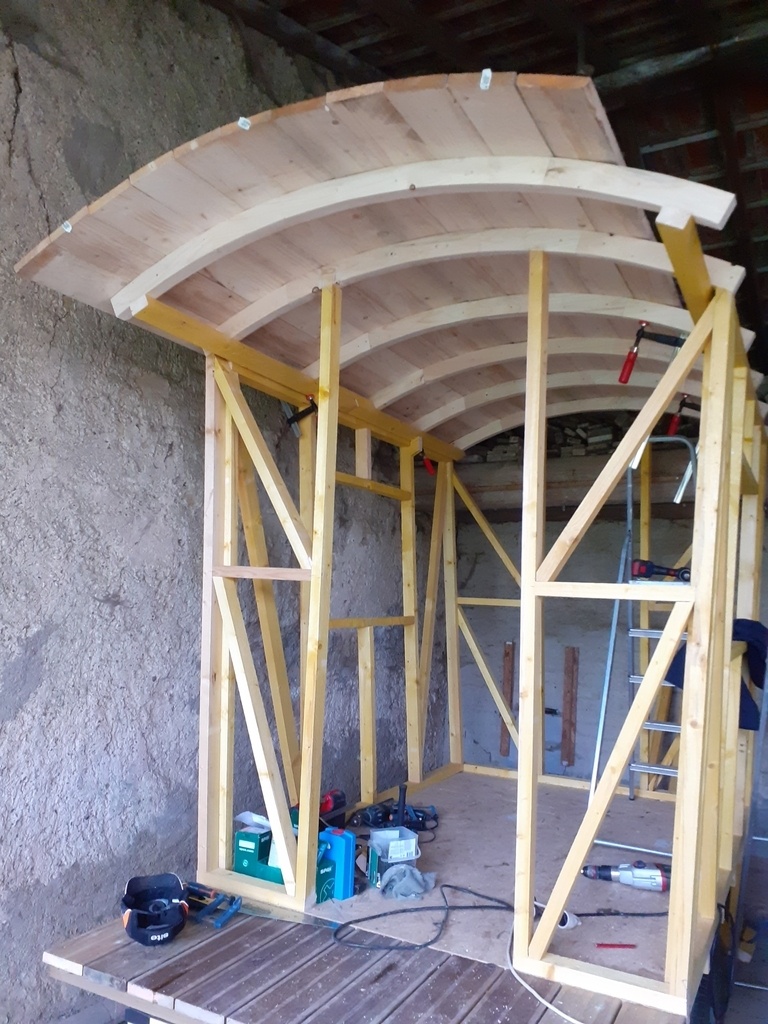

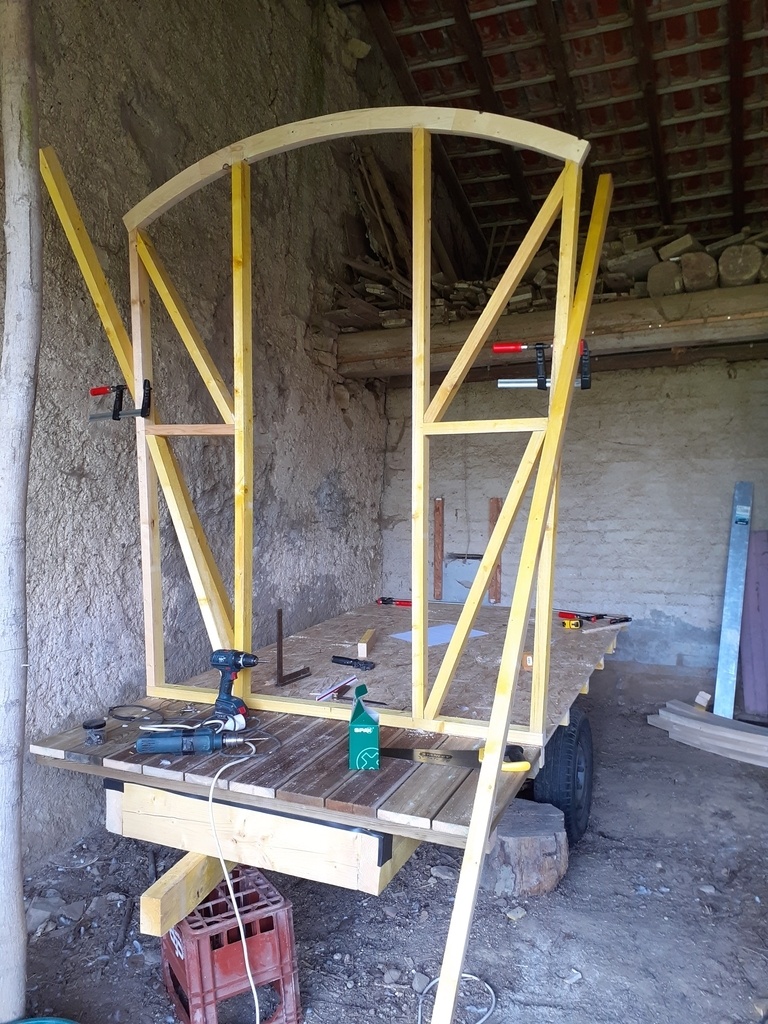

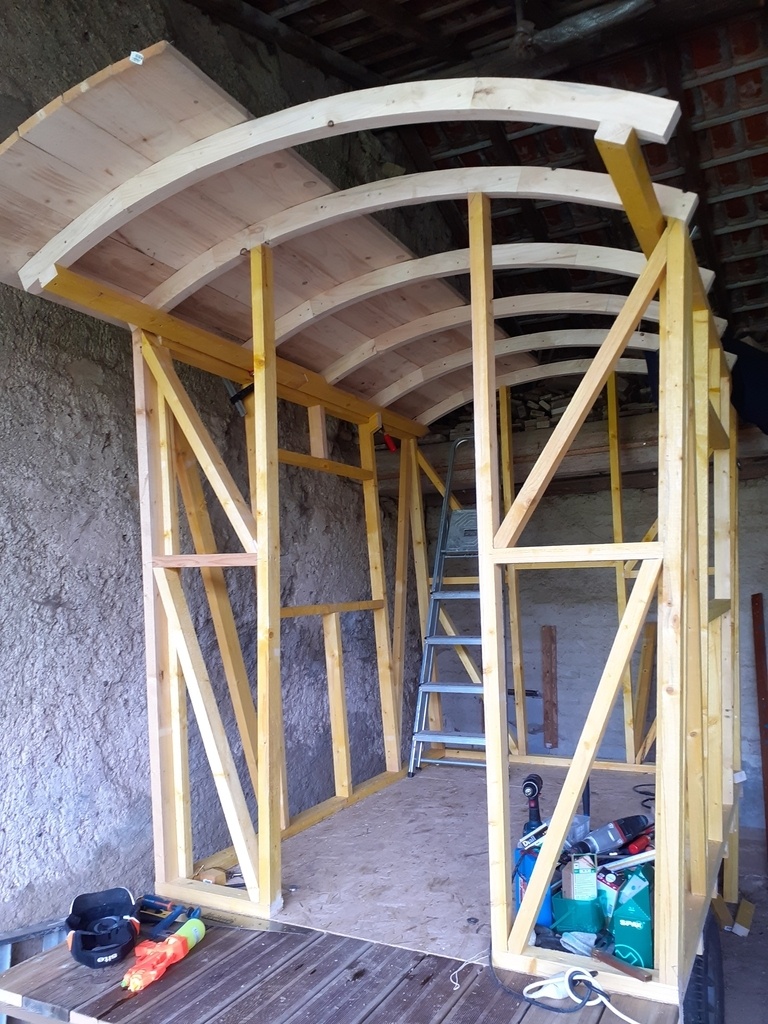

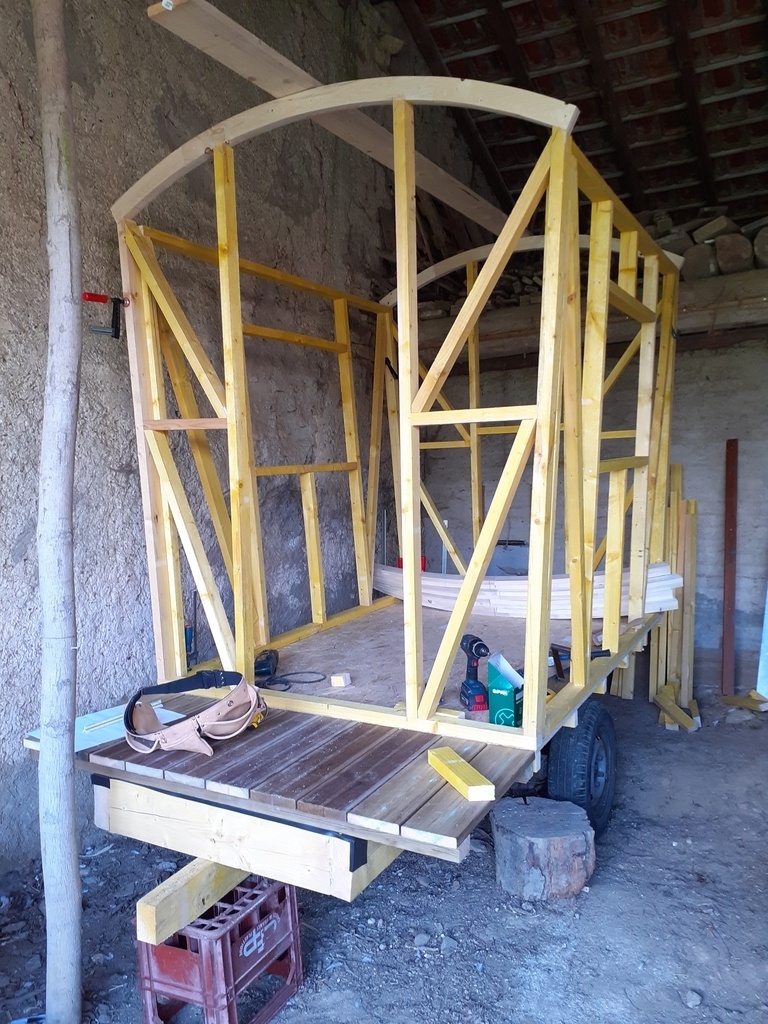

J'avance un peu avec la mise en place de l'ossature. Tous est assembé par vissage. J'ai mis des renforts en écharpe pour garantir le contreventement car il n'y aura probablement pas de panneaux de doublage.

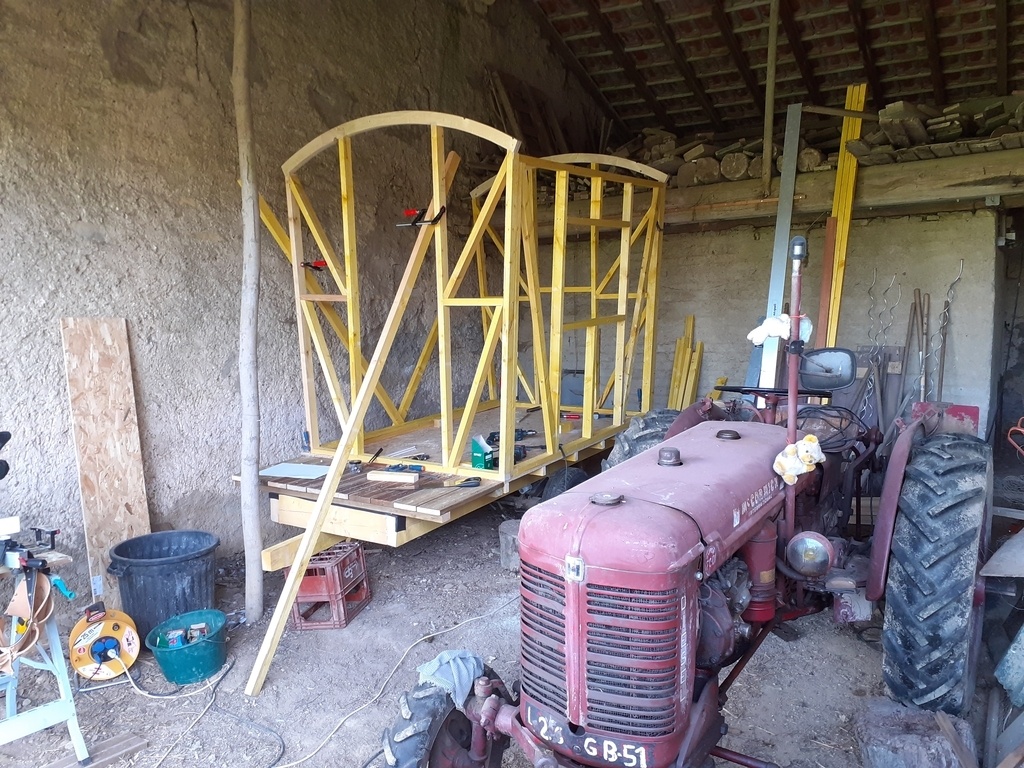

Il n'y a plus qu'à réaliser un timon et tracter le tout hors de l'appentis en espérant que cela passe (oups... petit oubli lors de la conception: vérifier la cote hors-tout en hauteur pour être sûr de pouvoir sortir la roulotte :) ). Dans le doute je n'ai pas fixé les 4 pans les uns aux autres pour pouvoir tout démonter simplement et réassembler à l'extérieur.

Publié

Partager

...et Pumba

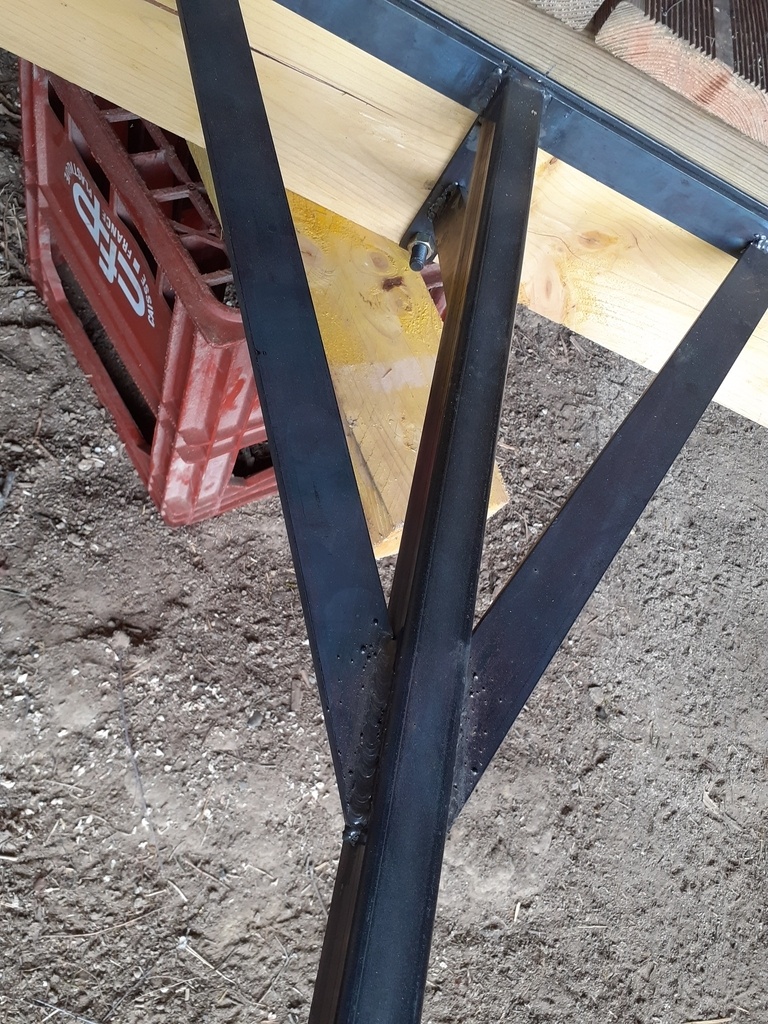

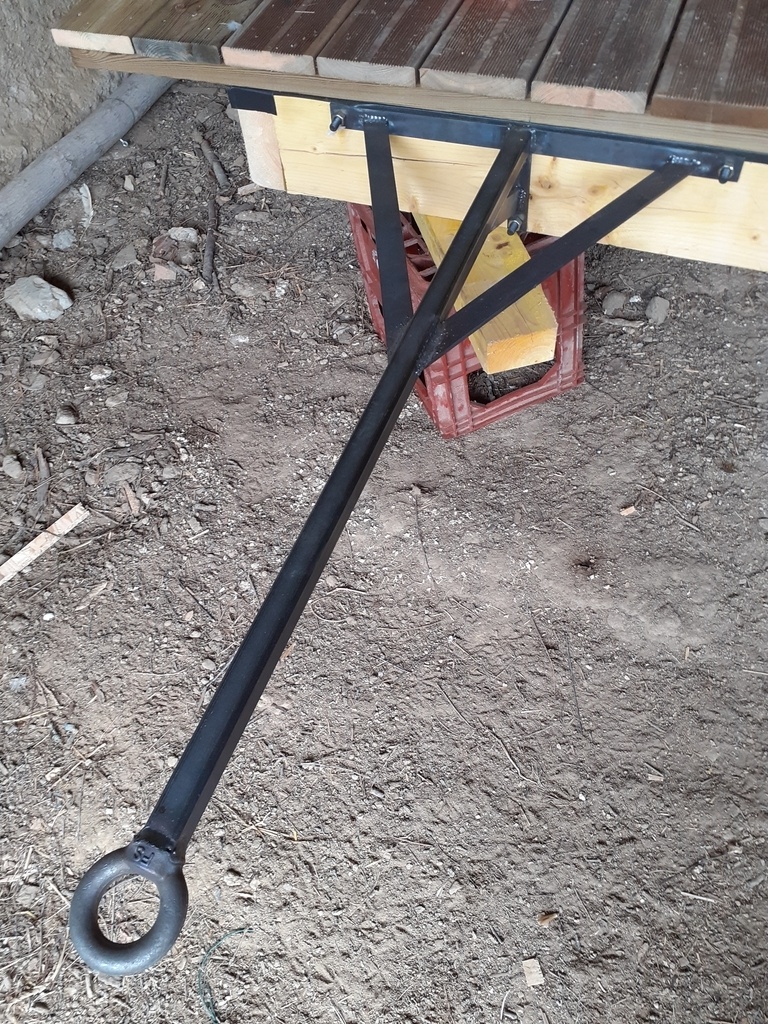

Fabrication du timon avec du tube et du fer plat. L'anneau est une manille de levage.

Publié

Partager

Toit

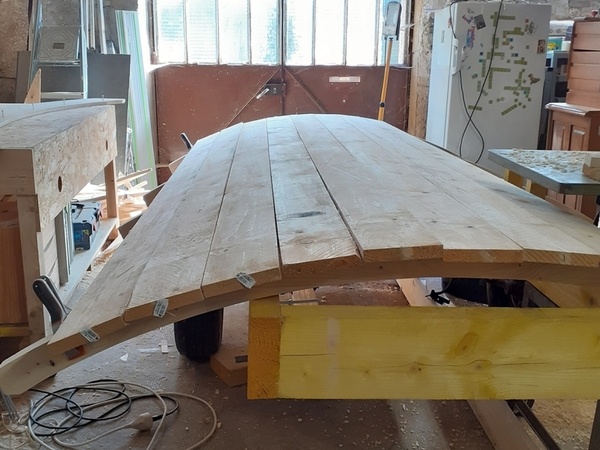

Pose des cintres et du toit. Simplement des planches à coffrage brut de sciage. Il y a quelques jours entre les planches mais je verrai plus tard s'il est vraiment nécessaire de les reboucher, sachant que le tout sera recouvert de toile bitumée.

Il manque quelque planches. La suite au prochain épisode 😉

Publié

Partager

Et ça repart !

Après une très longue interruption (4 ans et 2 jumeaux...) le chantier reprend.
Finition du toit et étanchéité avec de la toile goudronnée, mise en position sur le terrain à l'aide du tracteur et pose du bardage.
Il reste encore à finir le bardage mais ça avance !

Publié

Partager

Porte et fenêtres

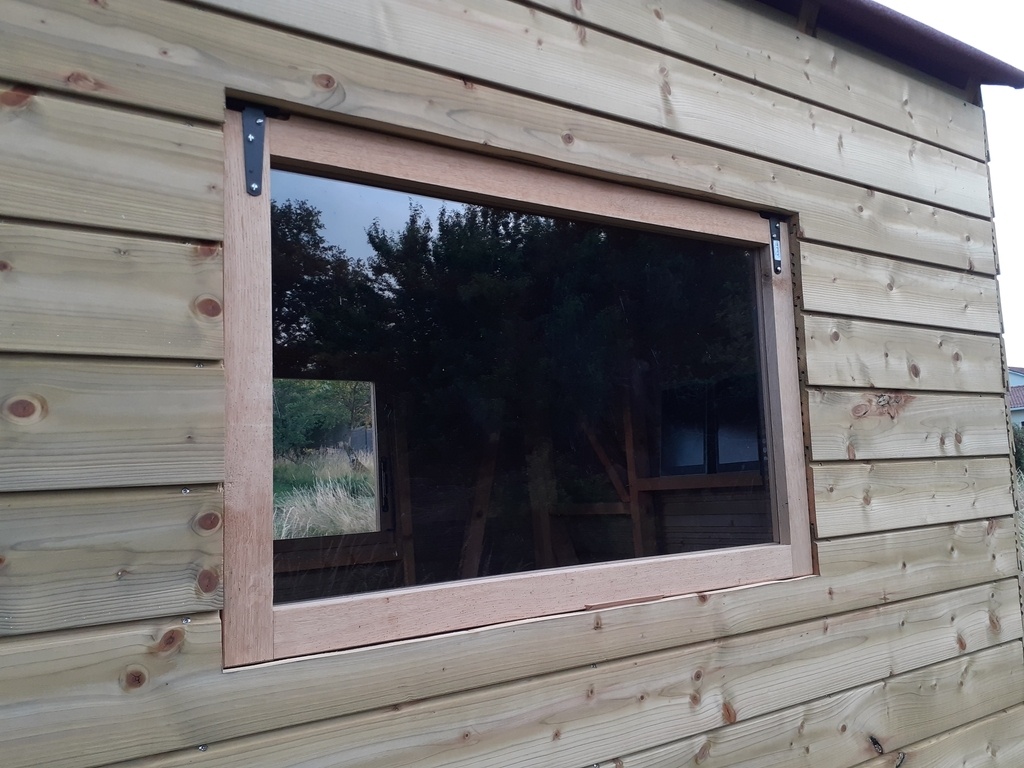

Fabrication de fenêtres en chêne avec vitrage polycarbonate. Assemblage tenons/mortaises collés à la colle PU.Les fenêtres s'ouvrent pour permettre de faire un peu d'air frais.

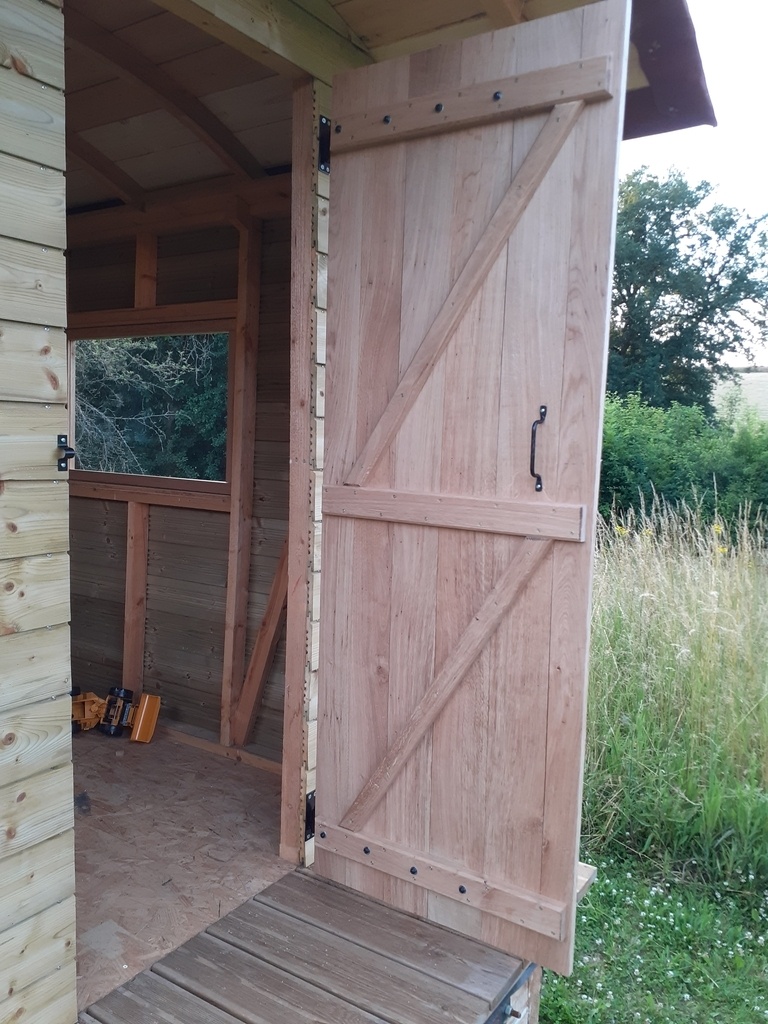

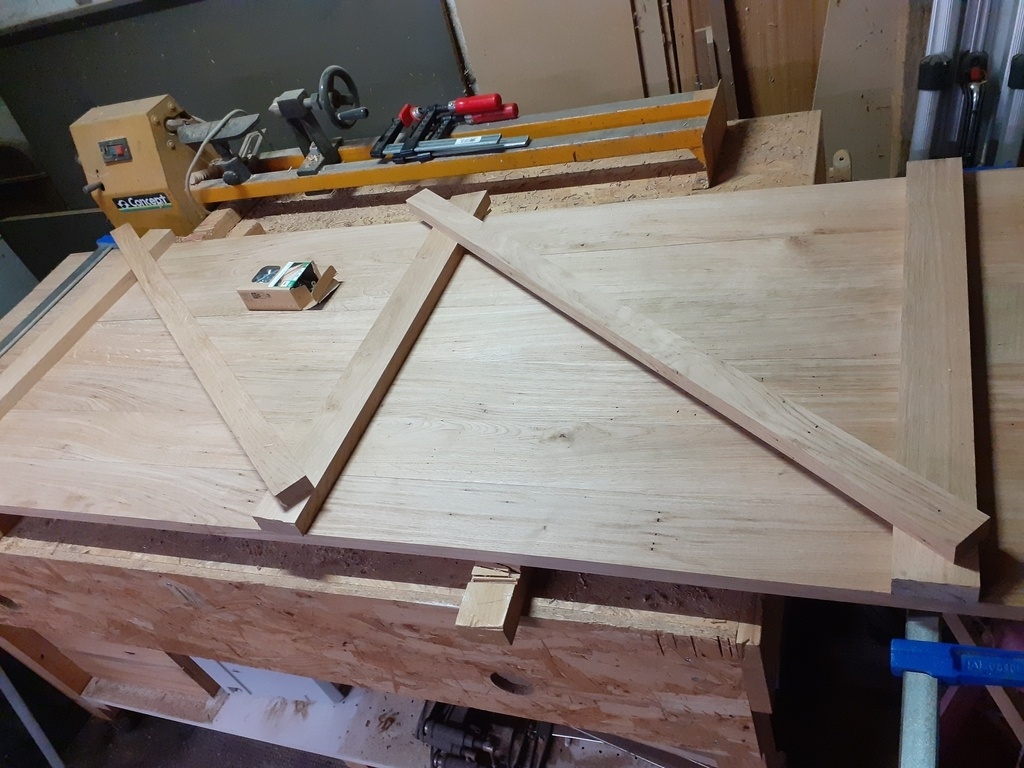

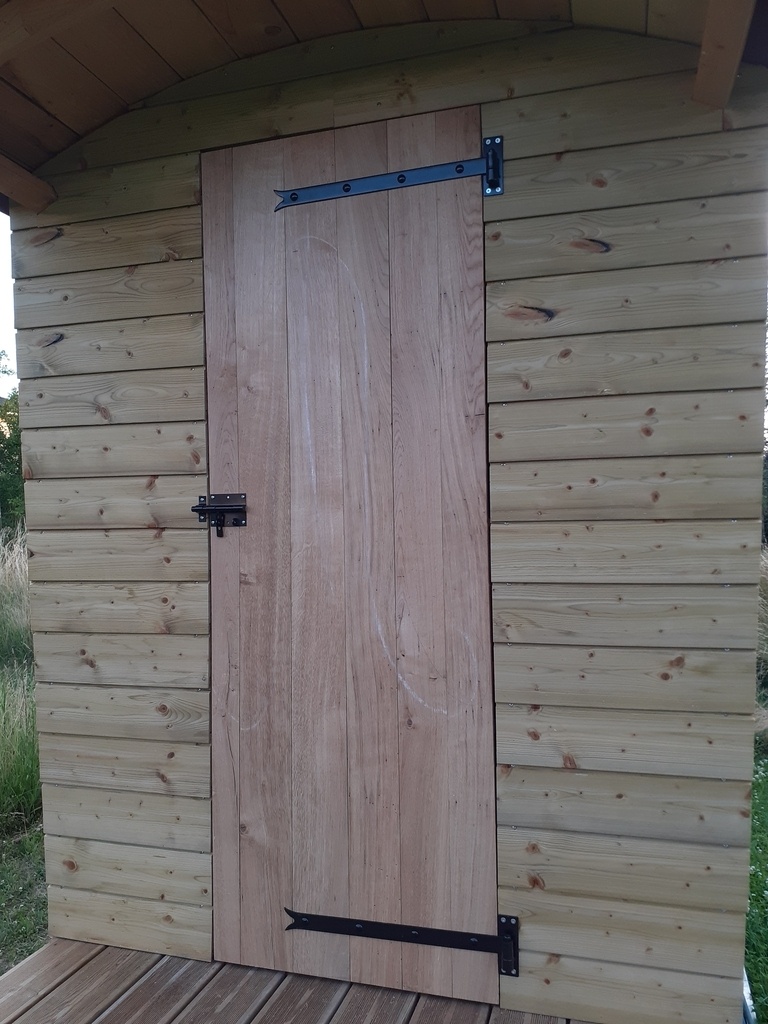

La porte est faite en chêne également. Les planches sont assemblées avec rainures et languettes et vissées sur des traverses. Le tout est contreventées avec des Z. (Dans le bon sens...😃)

Publié

Partager

Il pleut, il mouille...

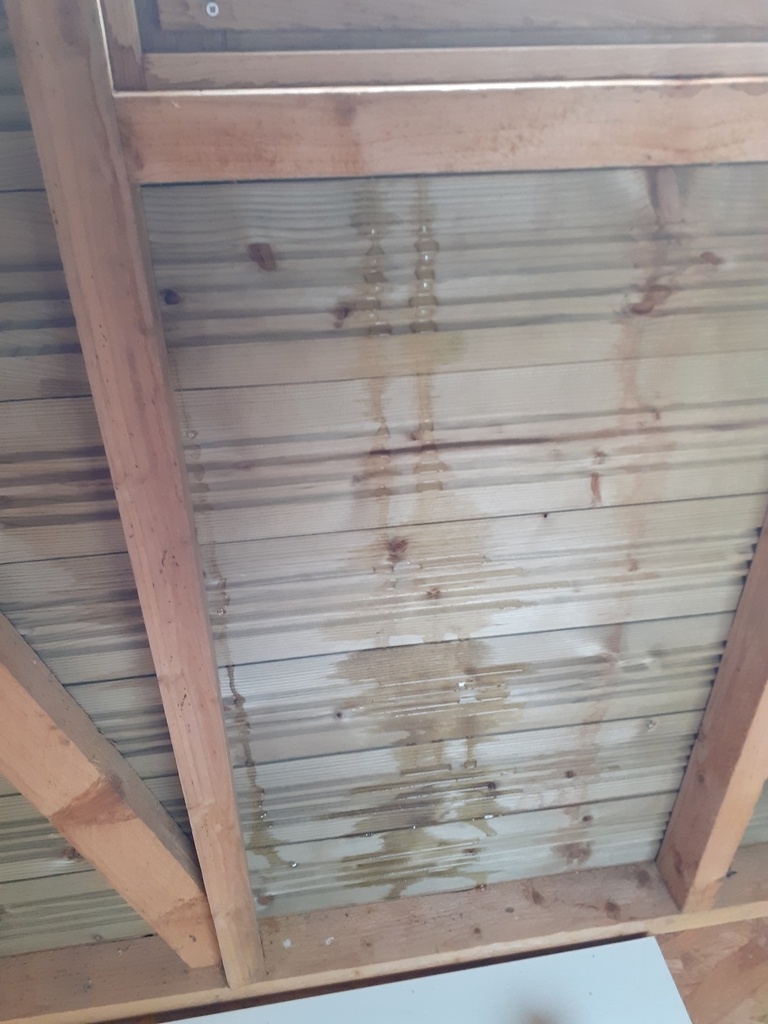

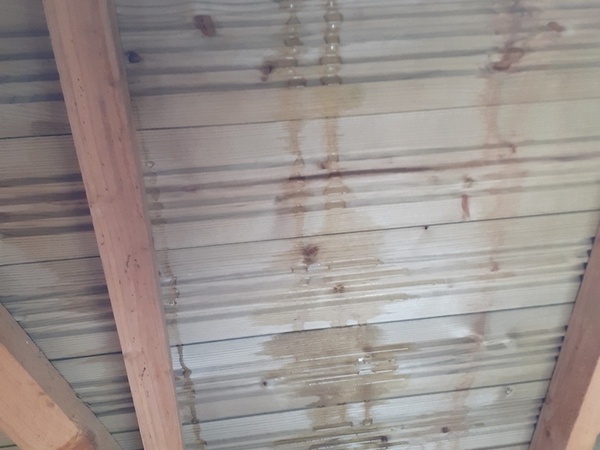

J'ai dû me réfugier dans la roulotte pendant une très forte pluie battante et soudaine et cela m'a permis de constater quelques fuites 😄.

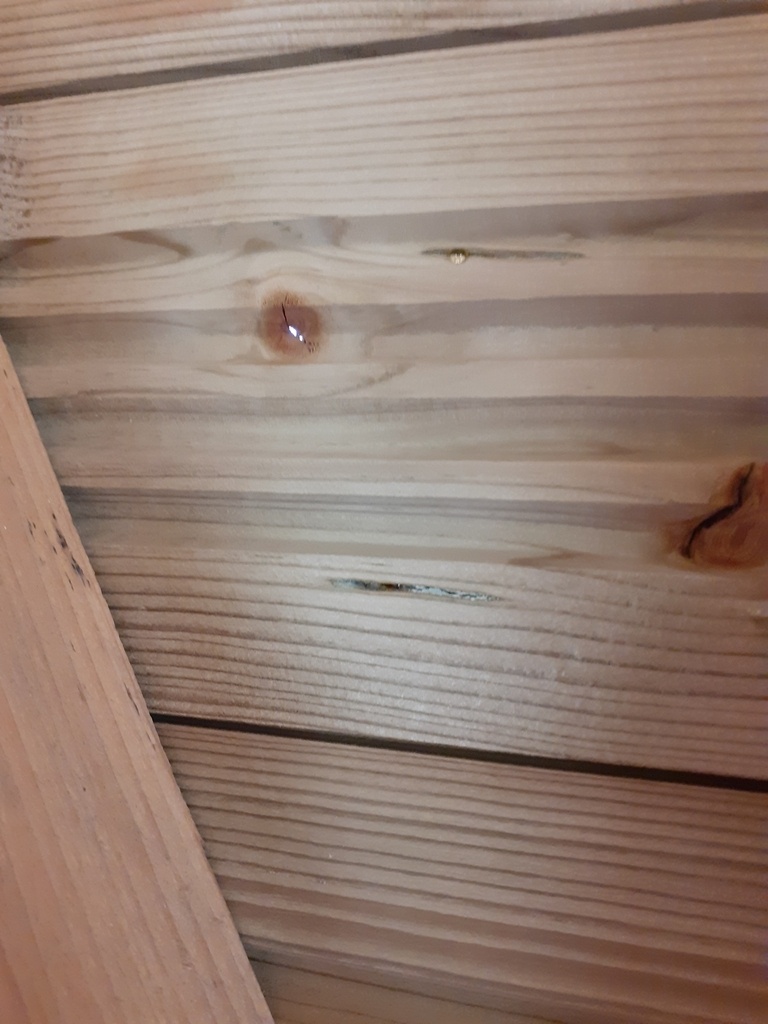

J'avais des craintes sur la couverture (une première pour moi) mais de ce côté là tout va bien. En revanche lorsqu'il y a beaucoup de vent c'est le bardage qui n'est pas étanche ! Quasiment chaque nœud est creux et prend l'eau ! On peut même voir le jour à travers certains...

Quelques fuites au niveau des fenêtres également mais ça c'était plus prévisible (aucun joint, ni sur le vitrage ni sur le châssis et pas de rejet d'eau en partie basse des fenêtres). Ces fuites là seront facilement corrigeables.
Mais pour les nœuds, il faudra juste souhaiter que la pluie tombe verticalement le prochain coup 😉.
Rien de dramatique ici, c'est une cabane de jardin mais à prendre en compte pour des projets plus sérieux.
