ponpon

Meuble TV suspendu avec joints pont de bateau et bandeau LED


Partager

Assemblage et découpe des planches

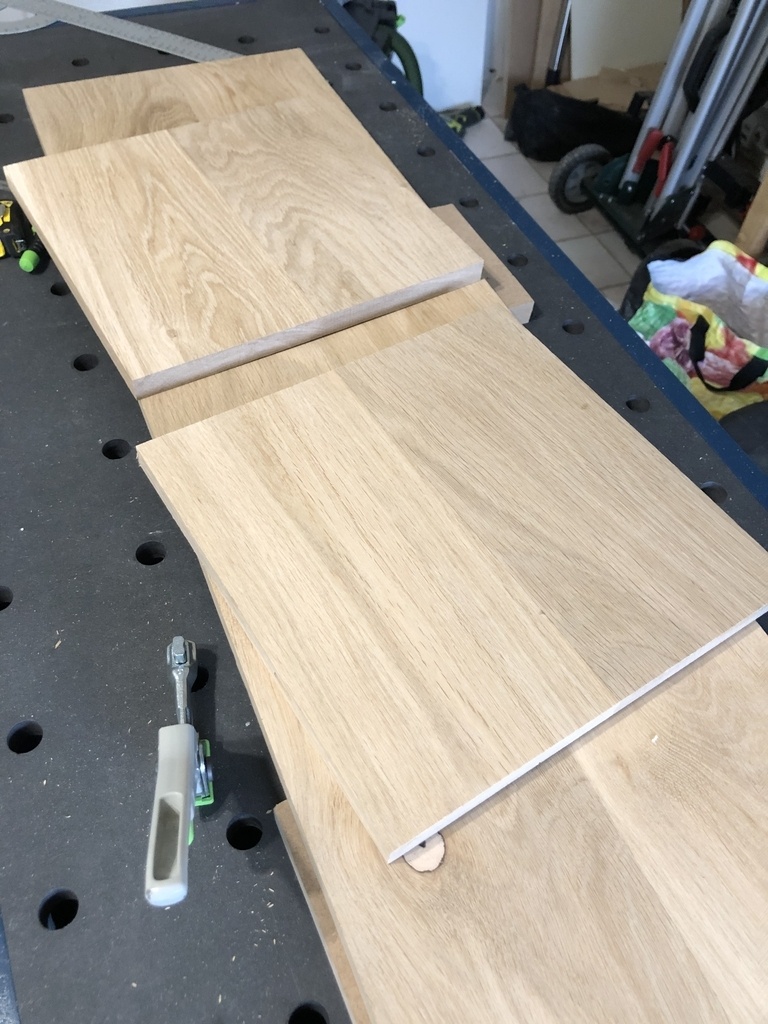

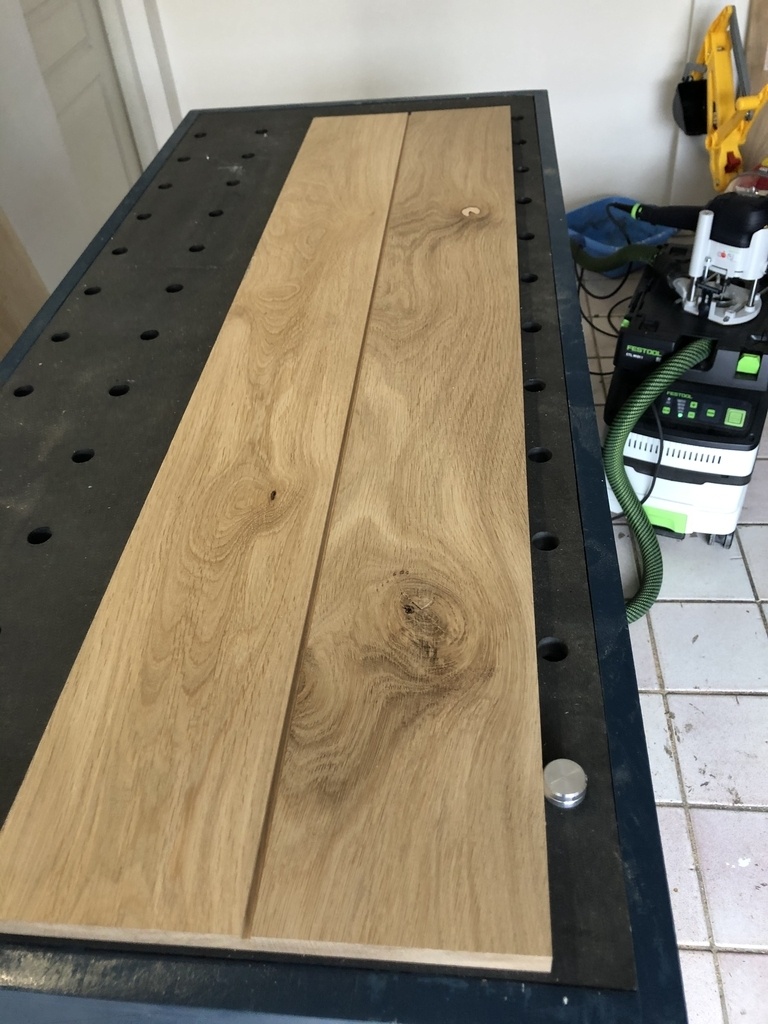

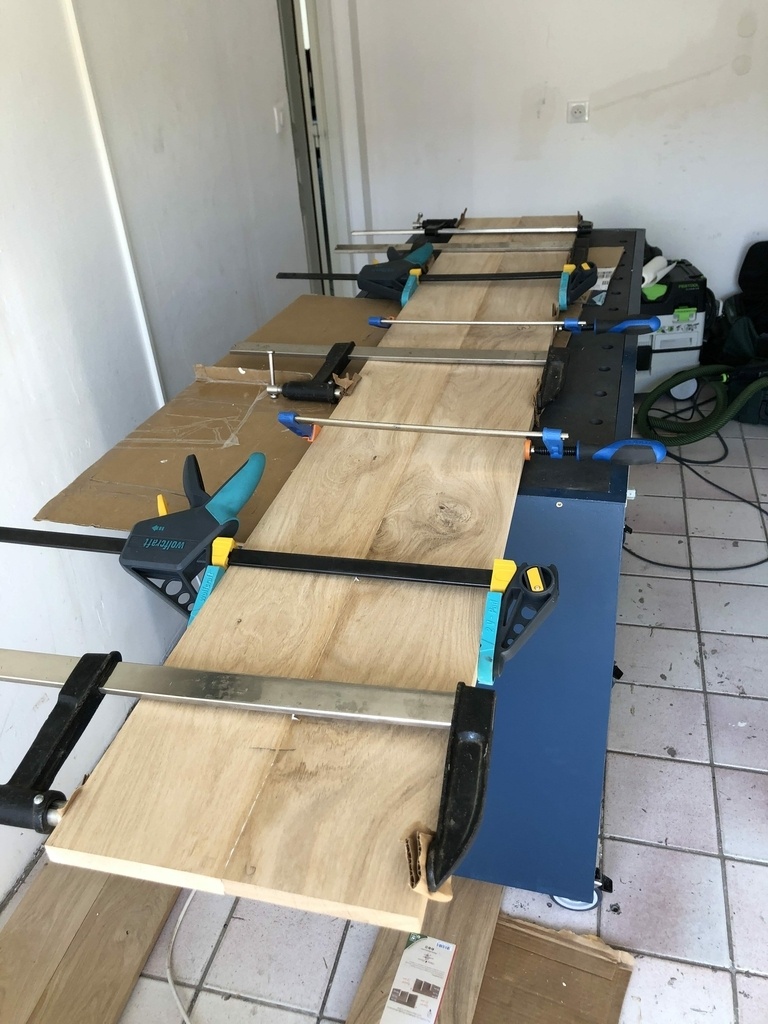

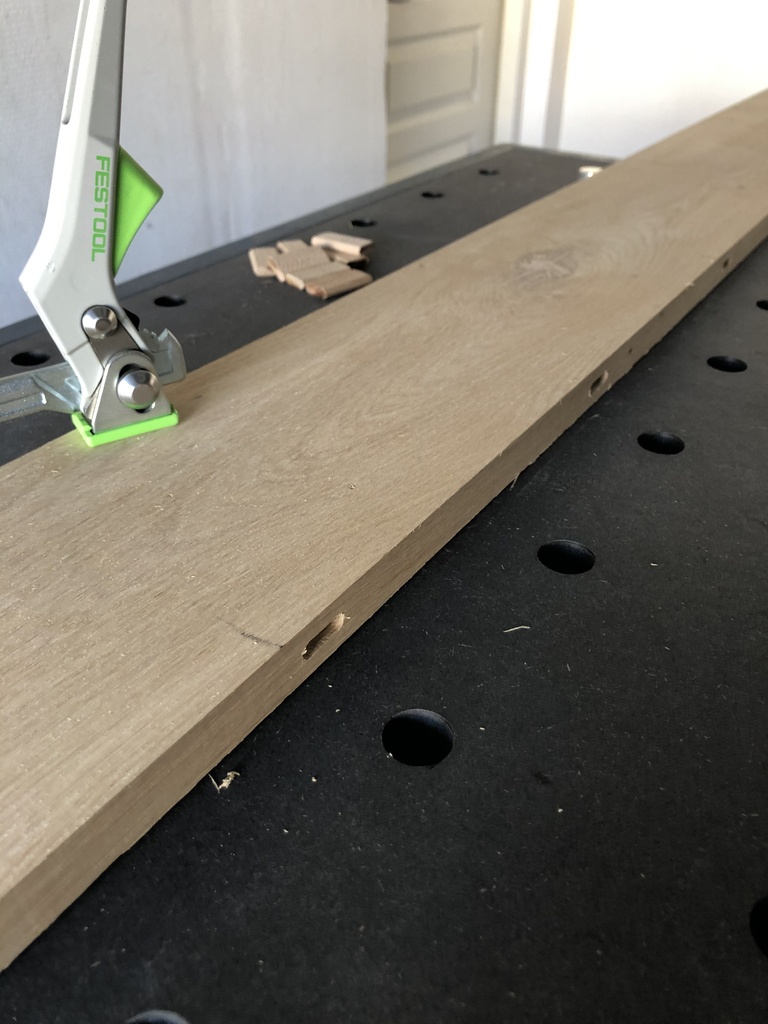

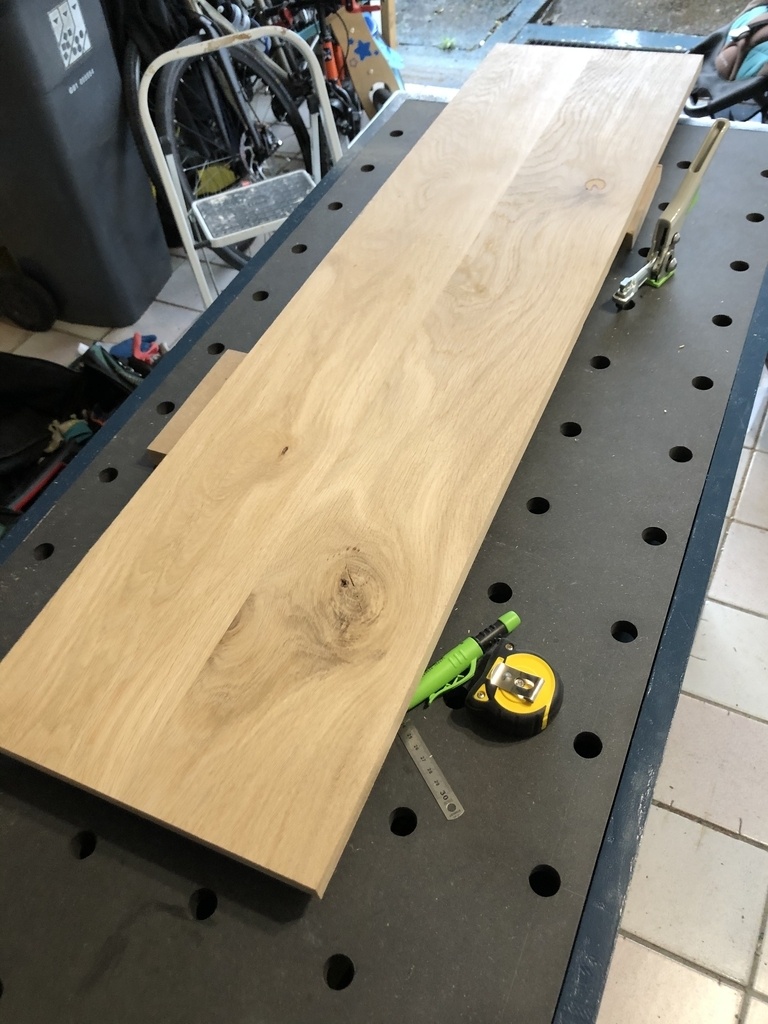

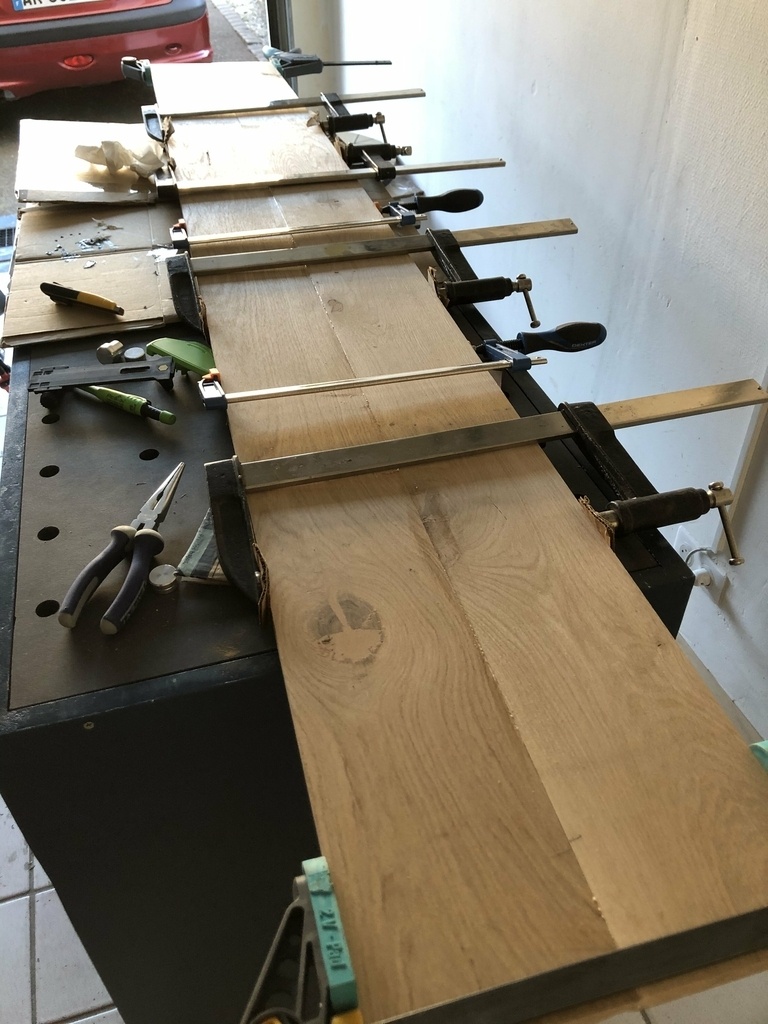

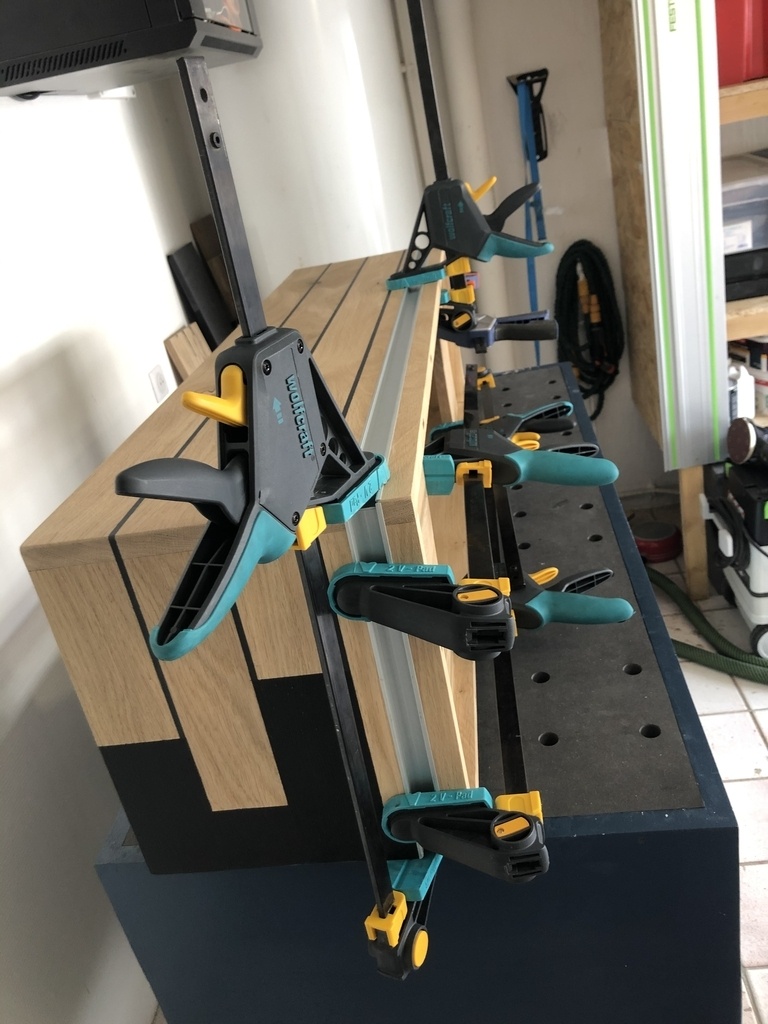

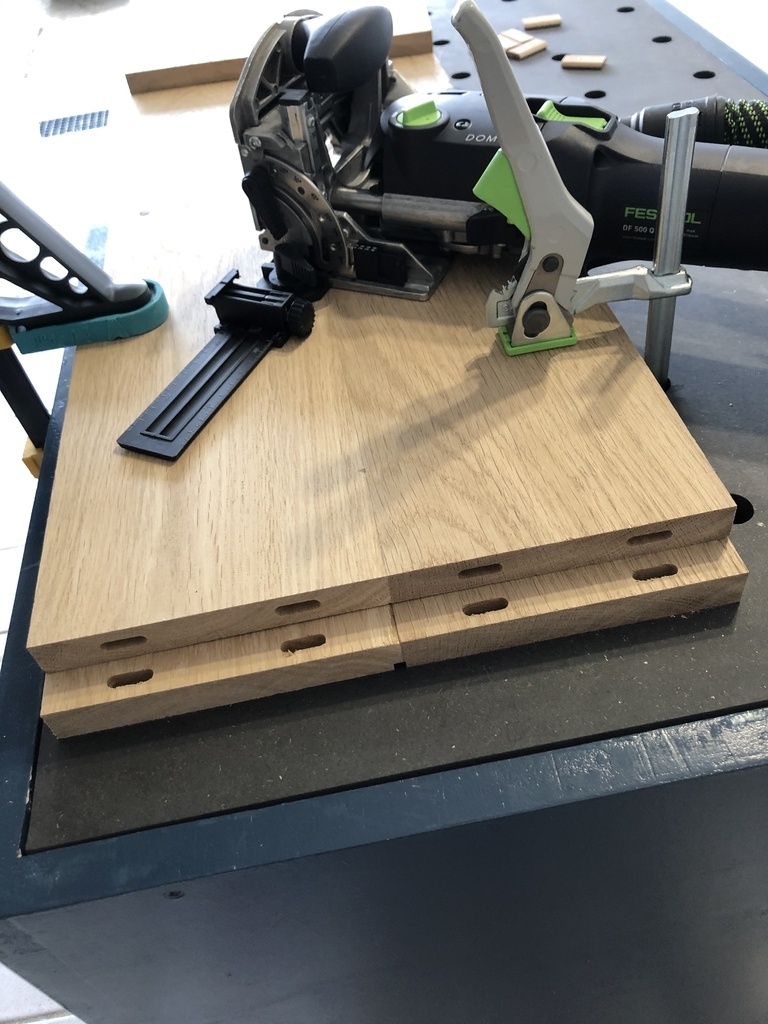

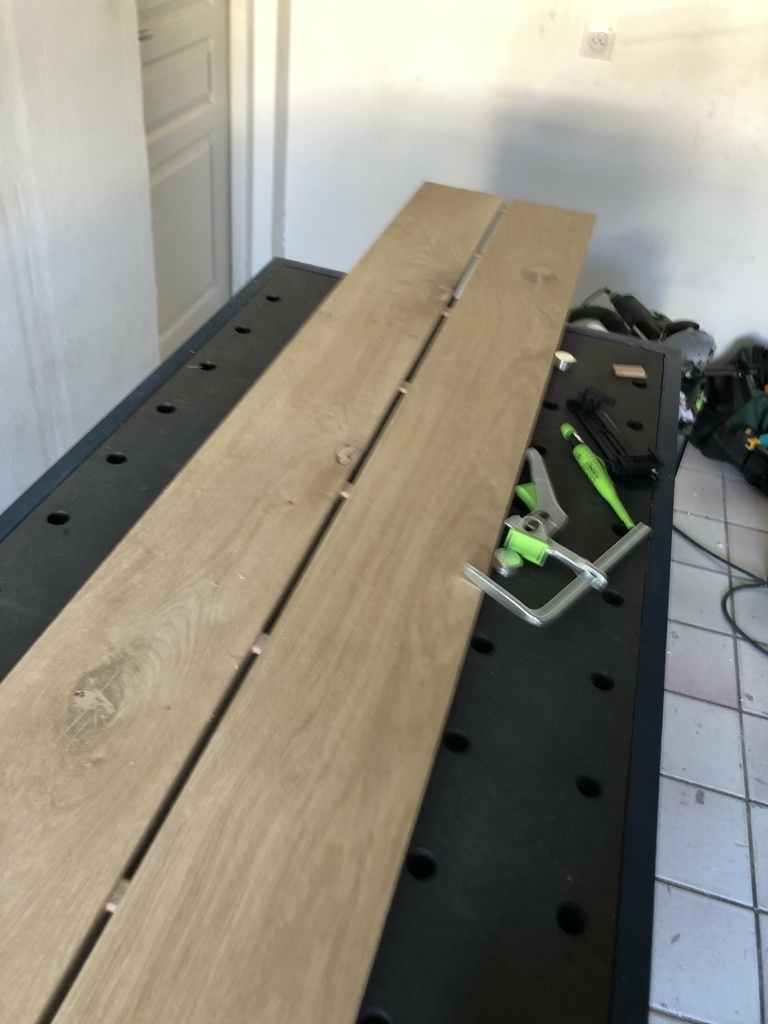

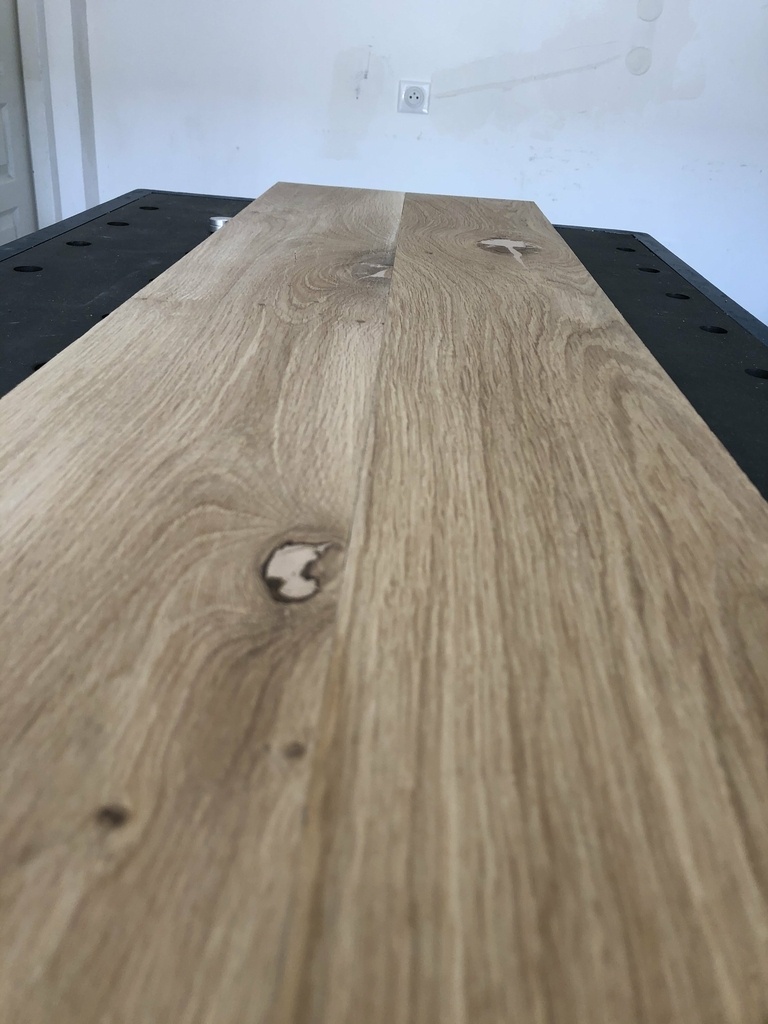

Je suis parti de planches de chêne de 15cm de largeur et 20mm d'épaisseur que j'ai assemblées pour obtenir un meuble de 30cm de profondeur. L'assemblage a été fait par Domino.

C'est la première fois que je fais un assemblage de planches, j'espère ne pas m'être trompé sur le sens pour éviter que ça ne bouge avec le temps.

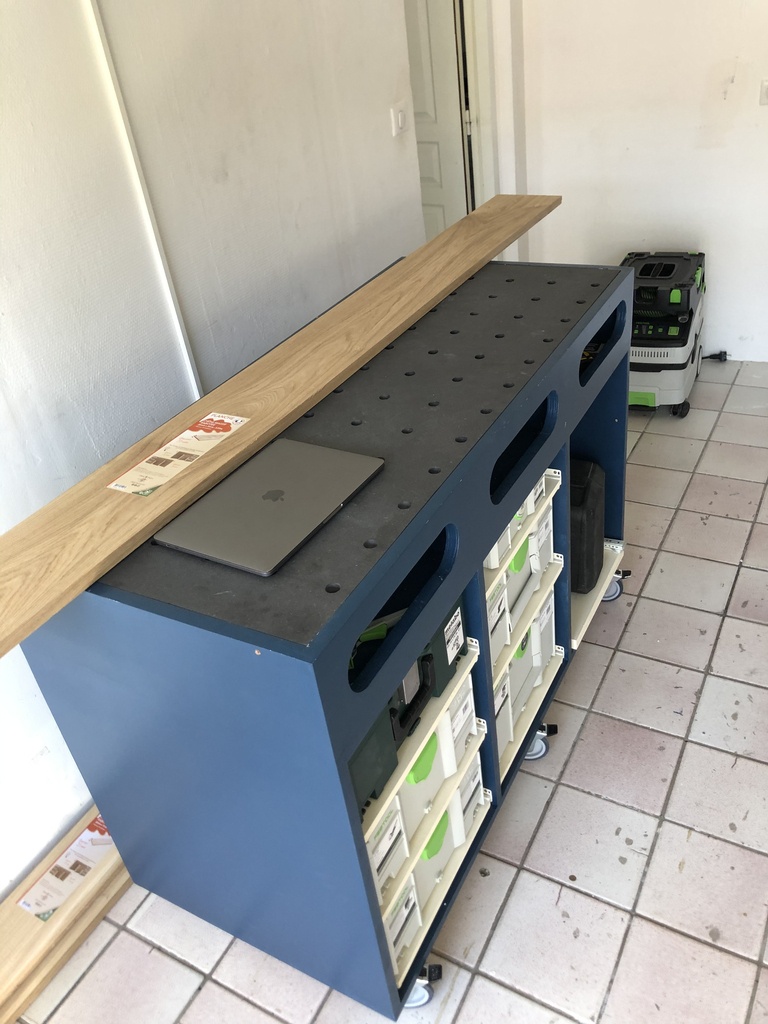

Je suis ensuite passé à la découpe des planches

Publié Mis à jour

Partager

Rainurage central et assemblage du meuble

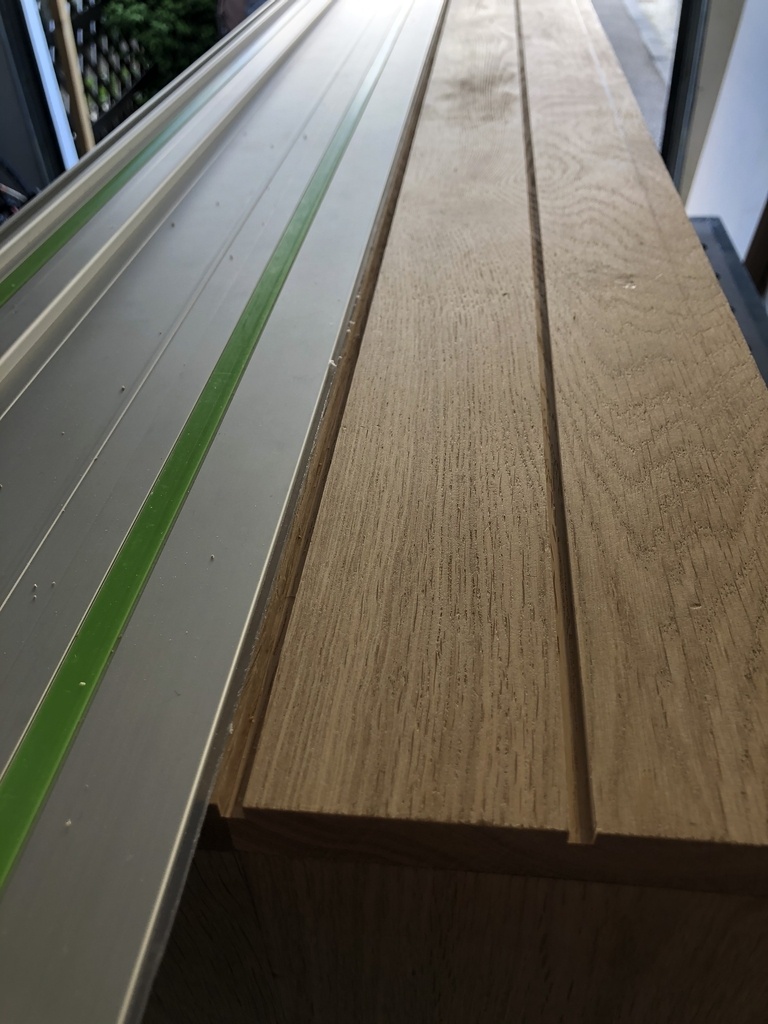

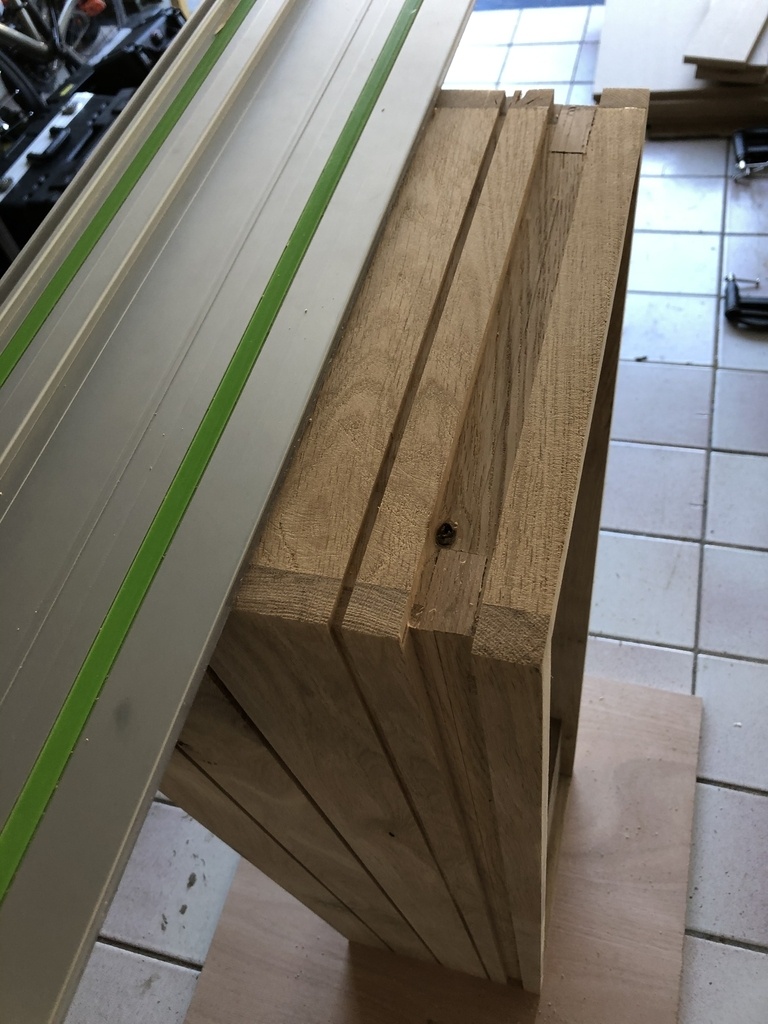

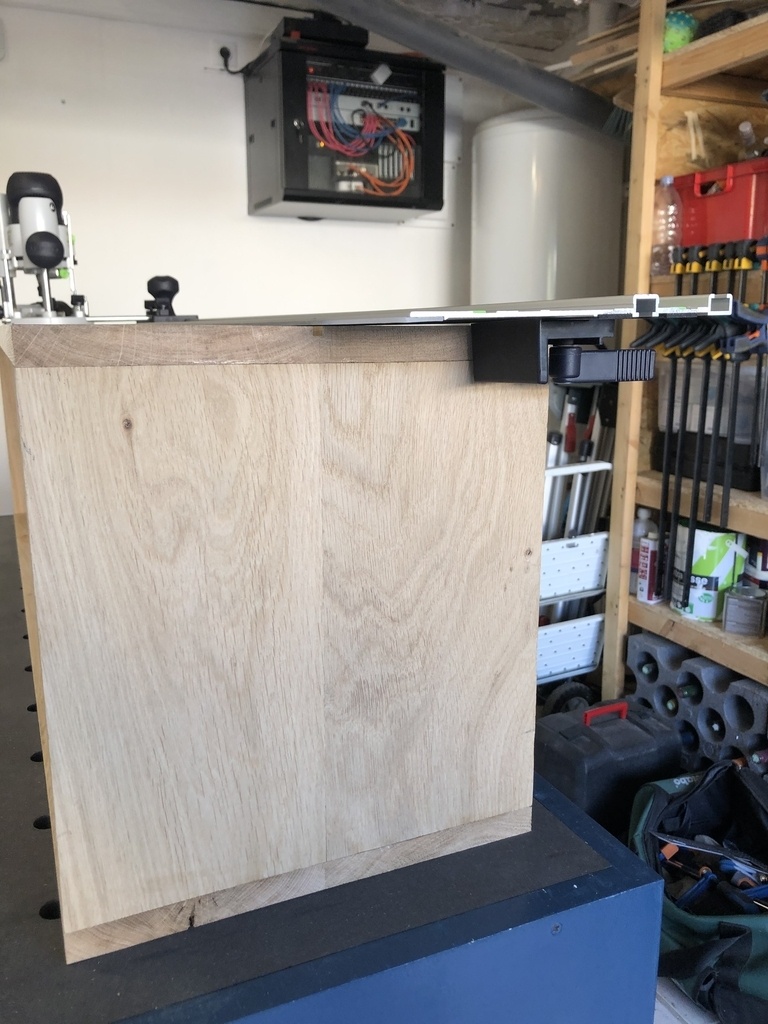

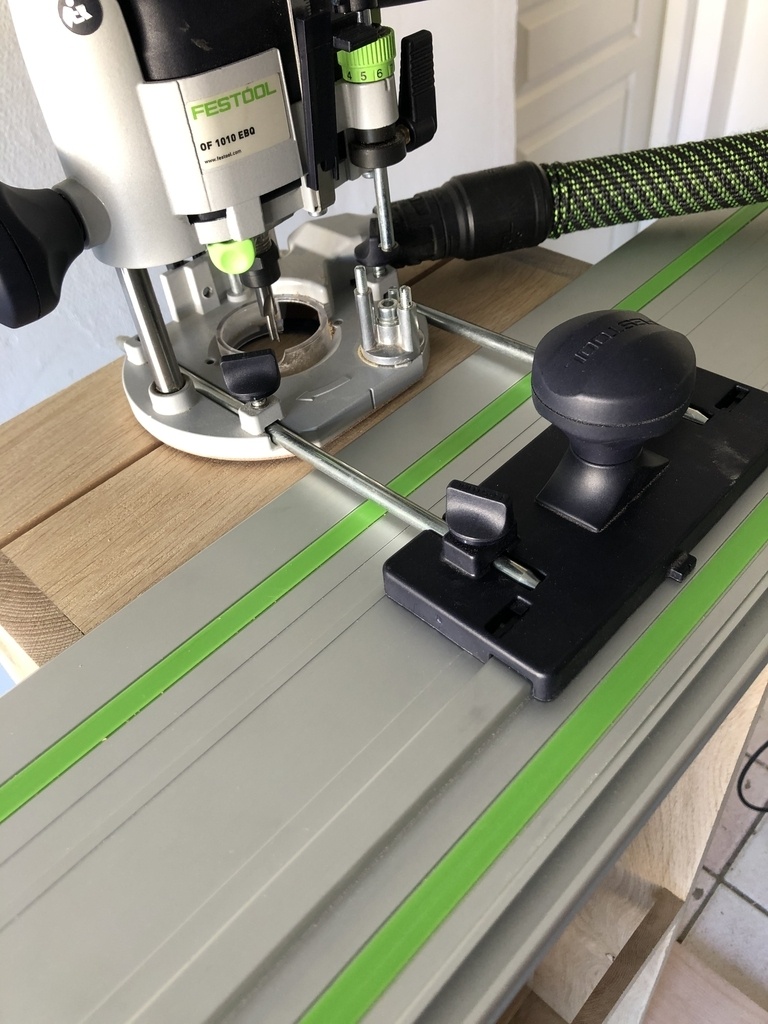

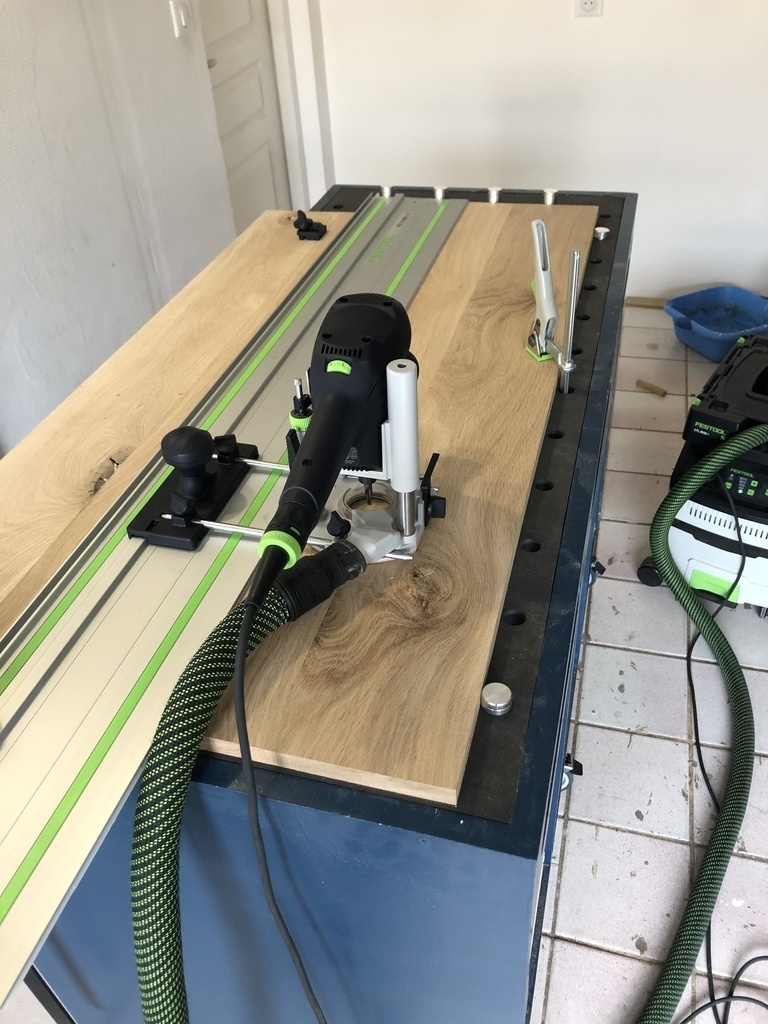

J'ai fait le choix de faire la rainure du milieu avant l'assemblage puisqu'au vu de la largeur du meuble j'avais peur de ne pas avoir suffisamment de place pour poser le rail.

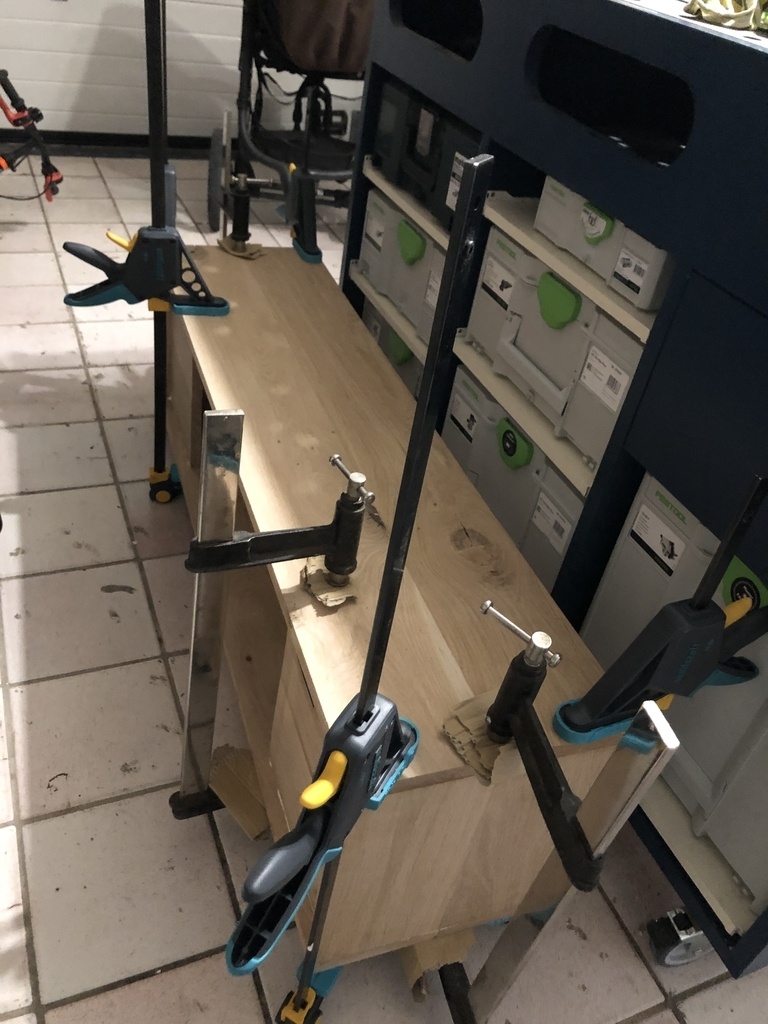

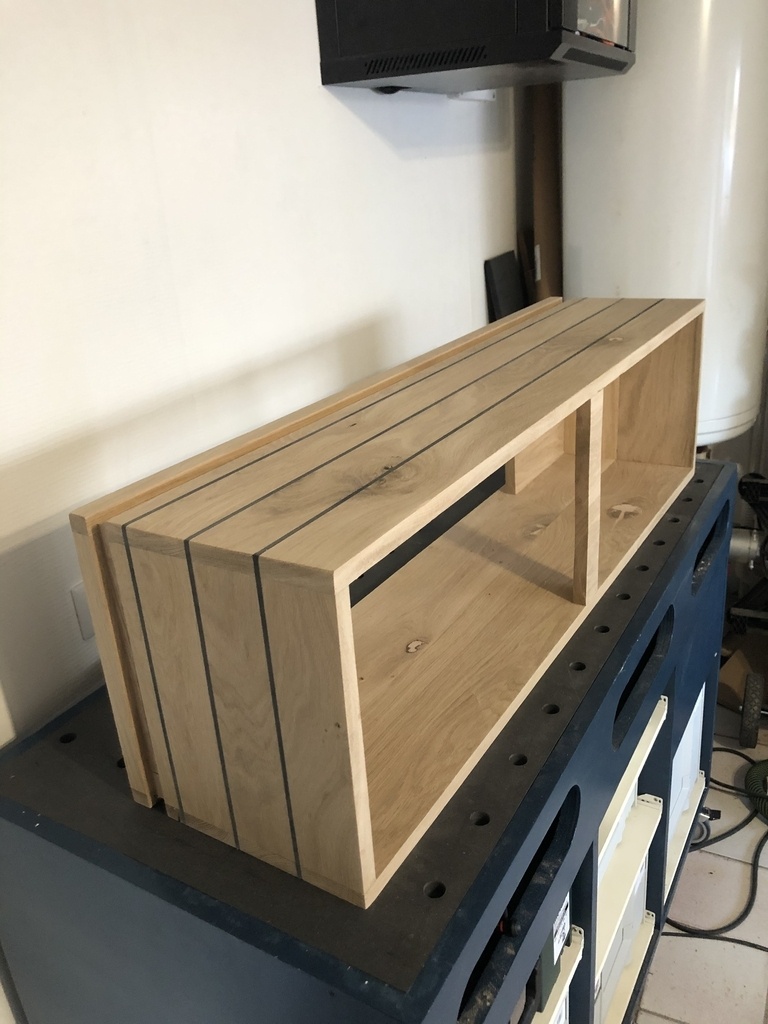

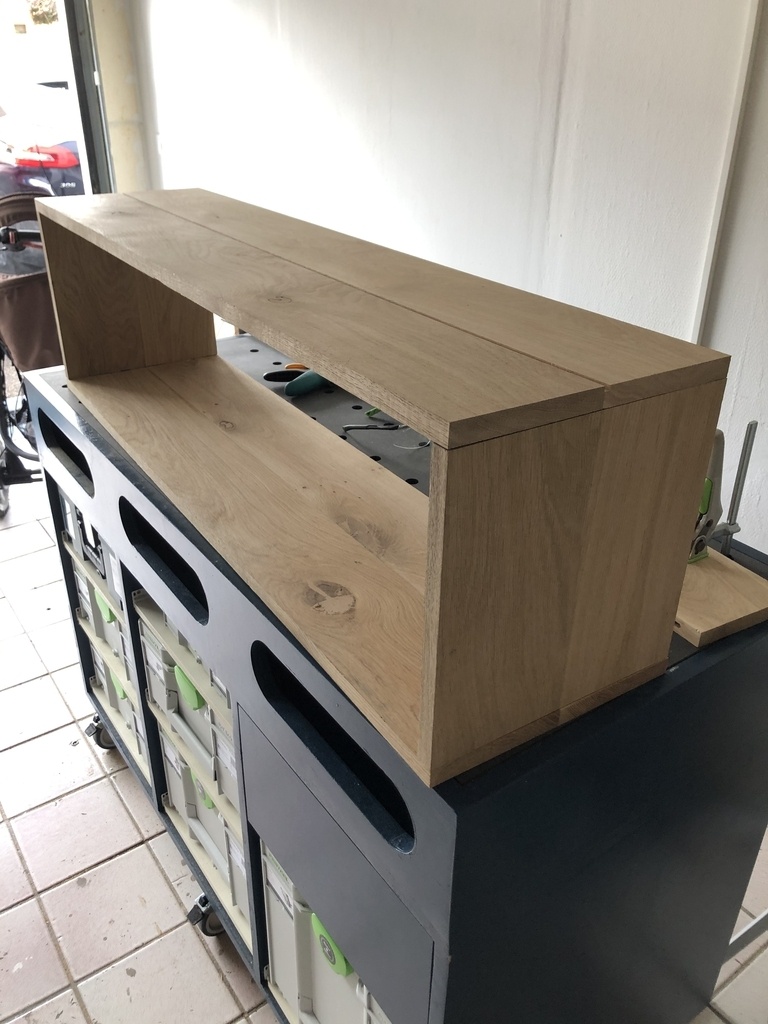

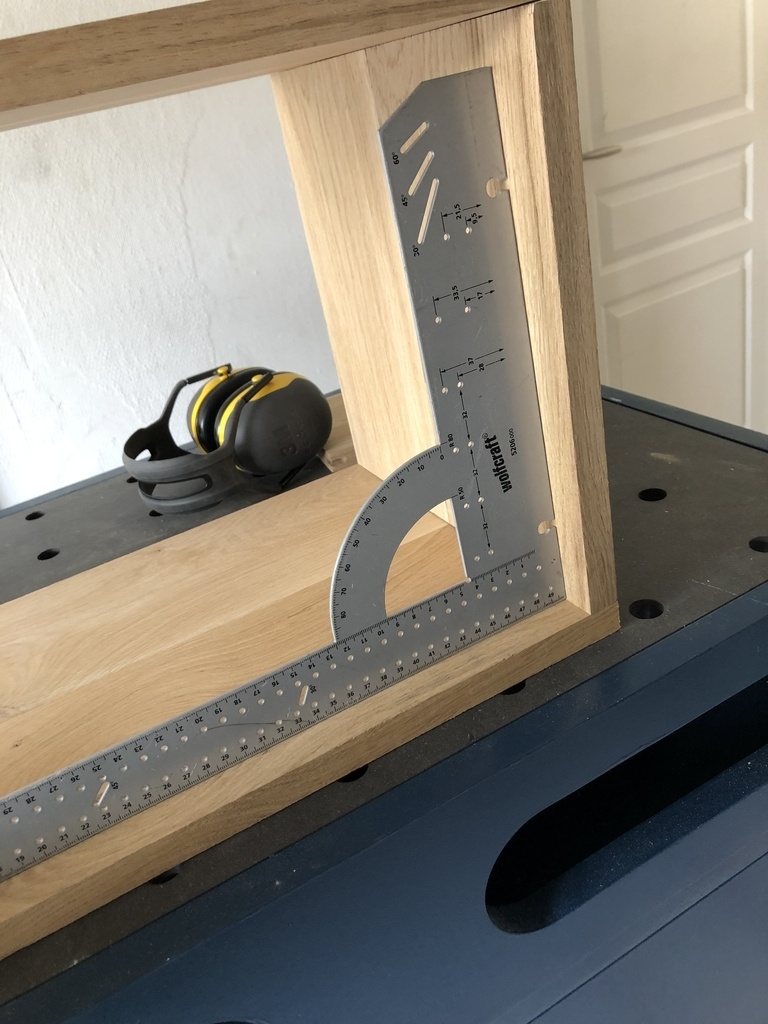

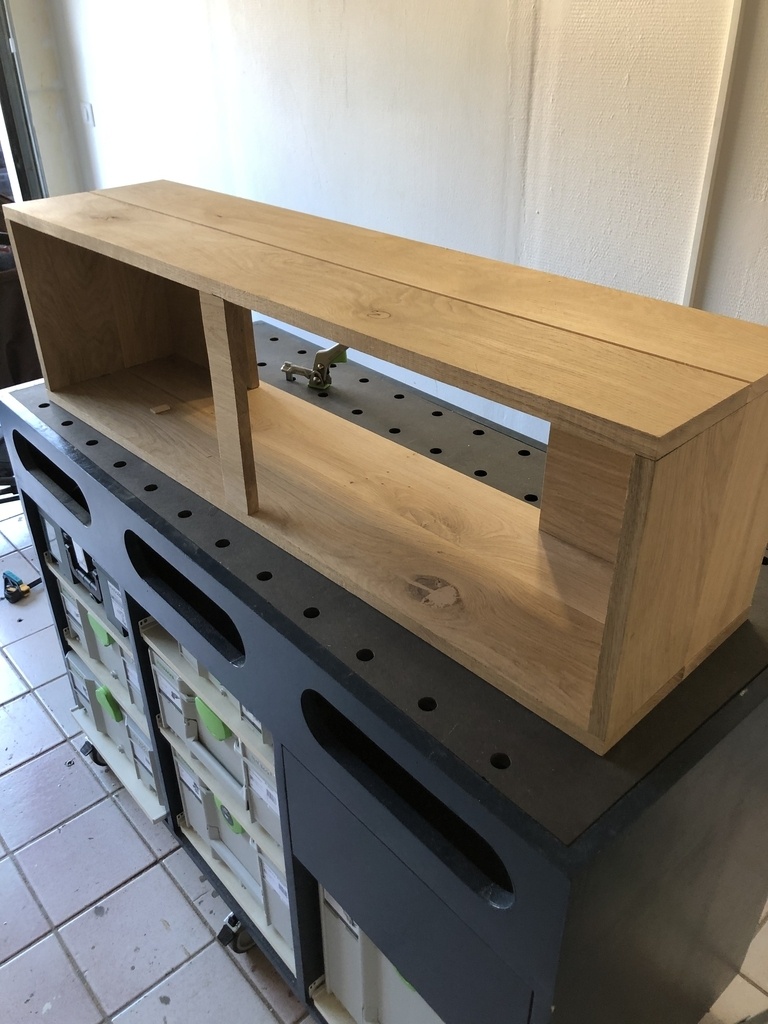

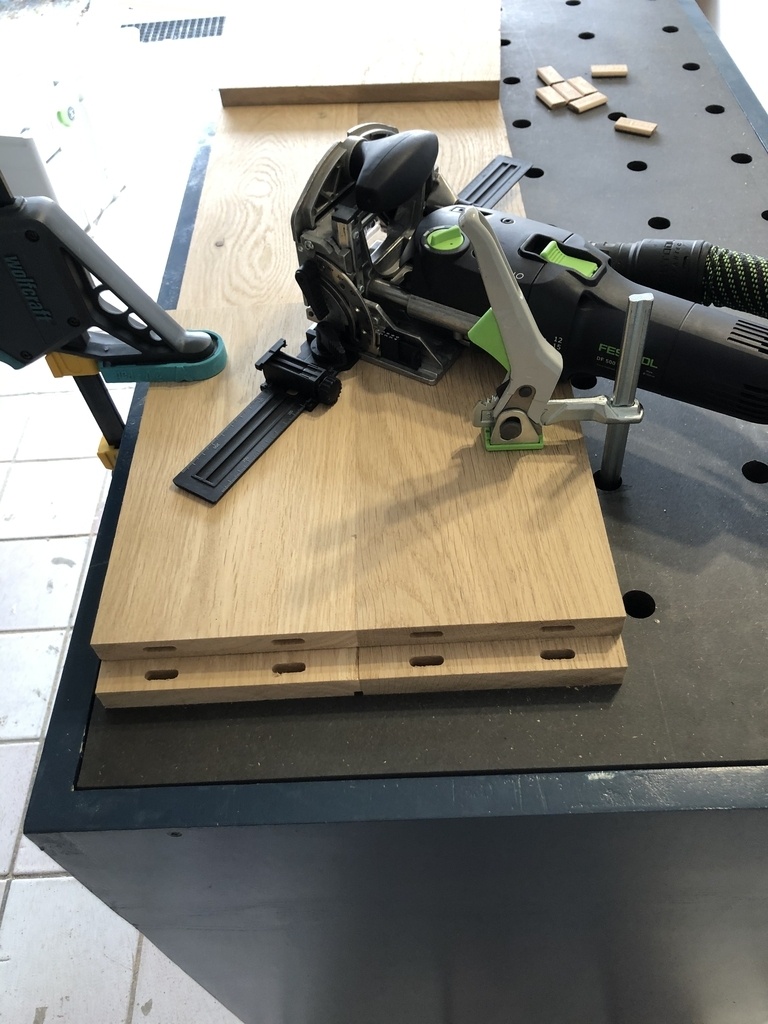

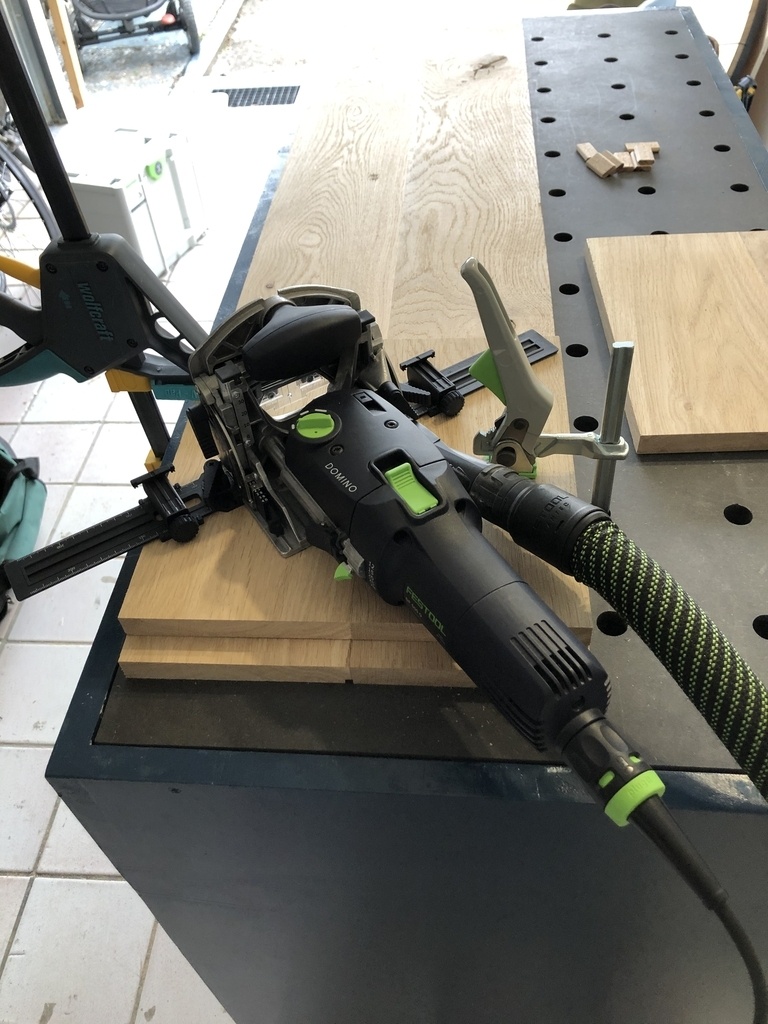

J'ai ensuite fait l'assemblage du meuble (toujours par Domino). Et au passage je n'ai pas fait de coupe à 45°. Je m'étais servi d'une autre réalisation (tabouret d'apéro) pour tester les coupes à 45° mais je ne suis pas assez bon pour avoir des coupes propres. Donc finalement, uniquement des coupes à 90°.

Publié

Partager

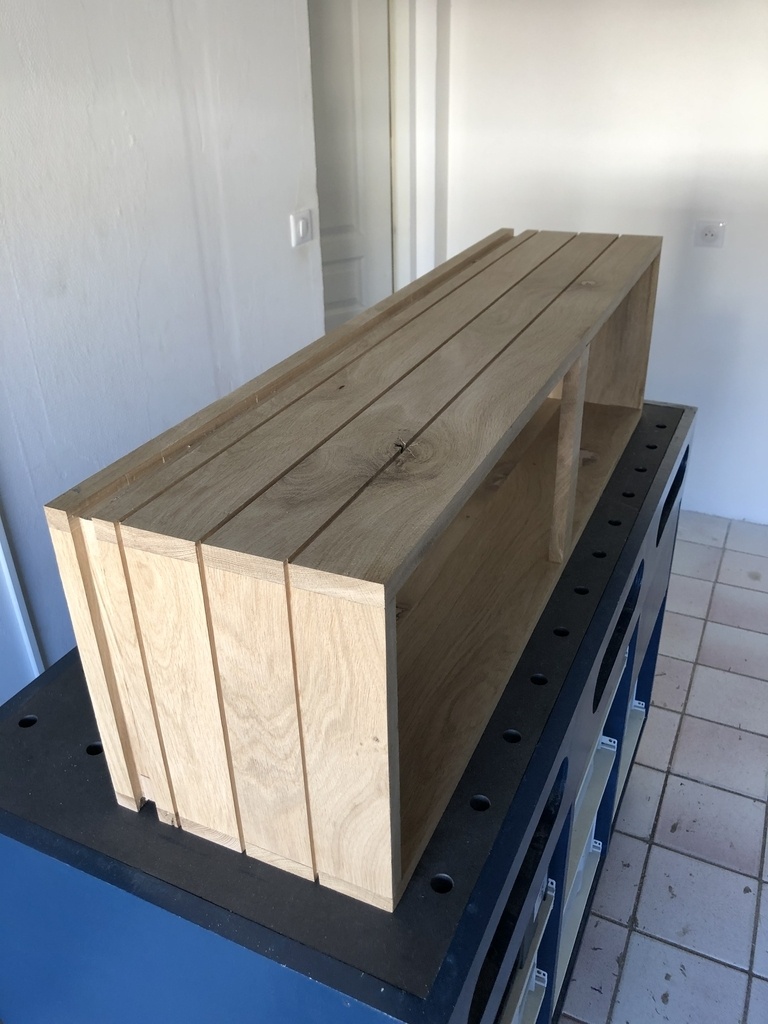

Rainurage des côtés et de l'emplacement du bandeau LED

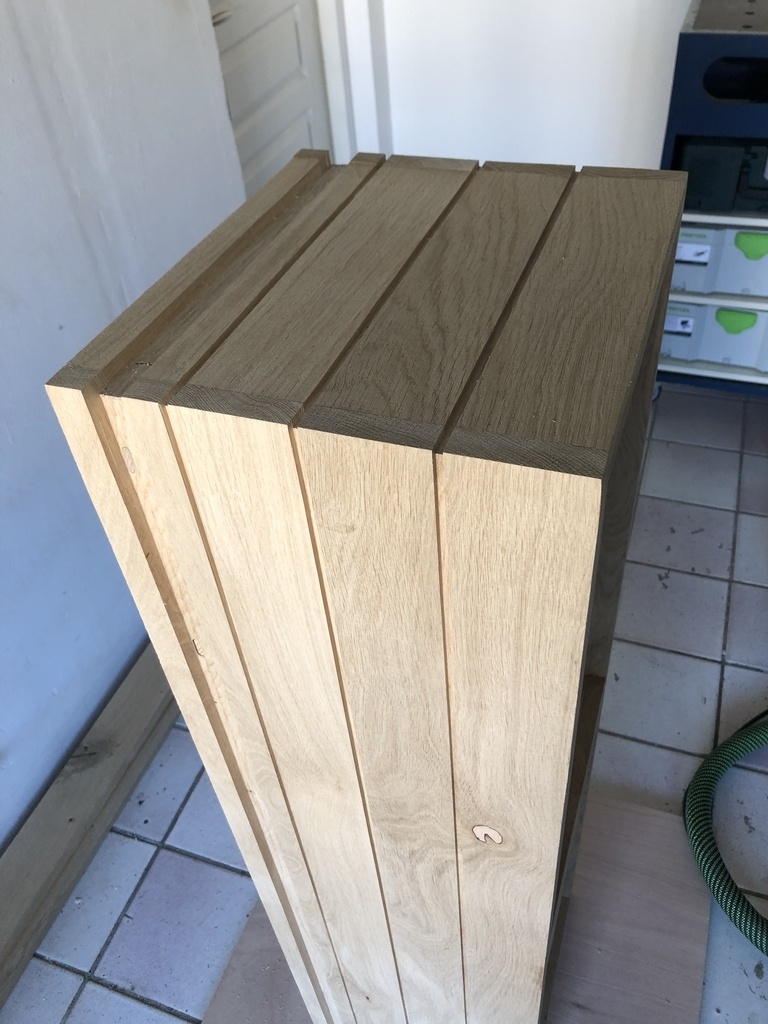

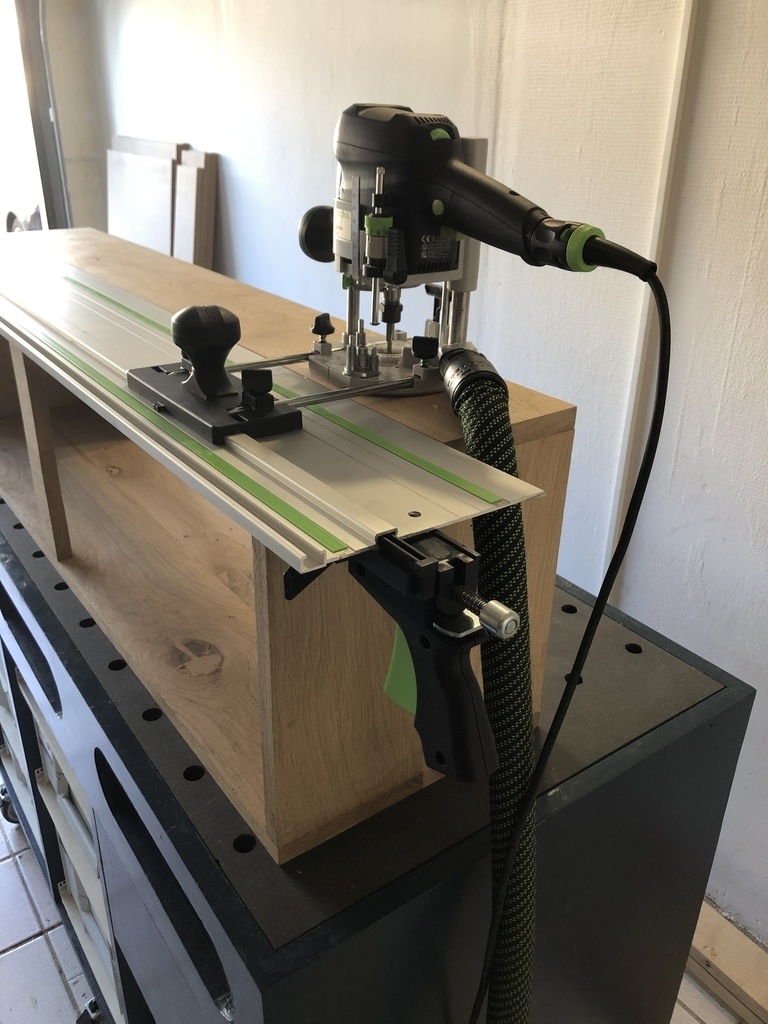

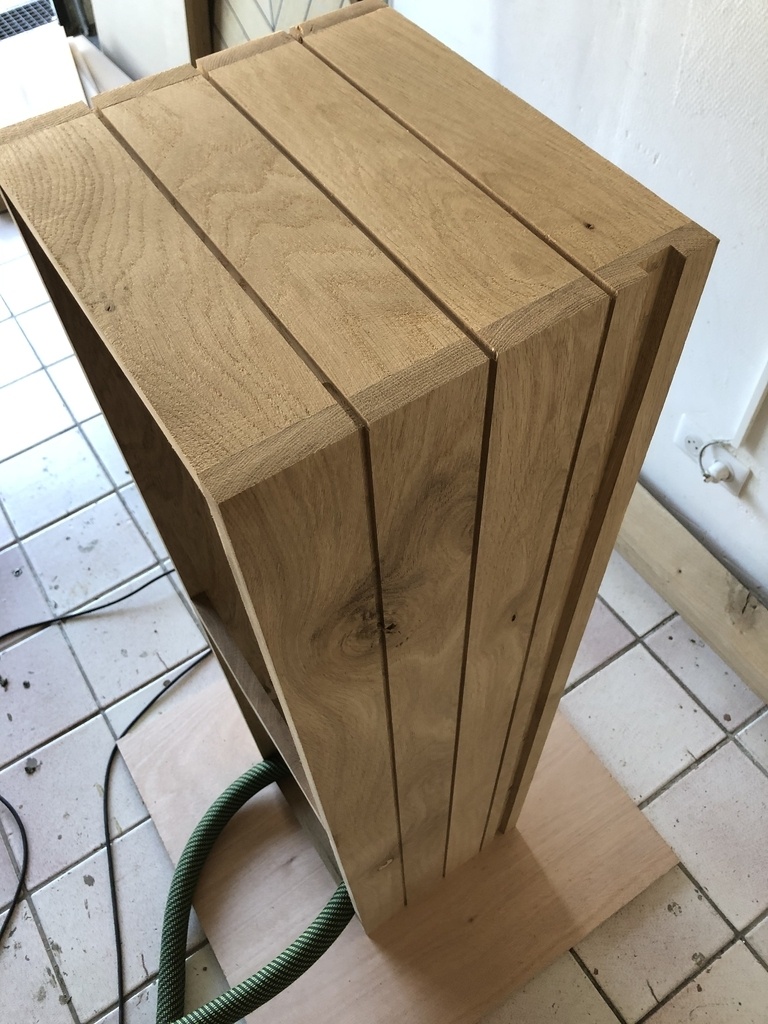

J'ai ensuite fait les rainures des côtés et celle pour l'emplacement du bandeau LED.

Publié

Partager

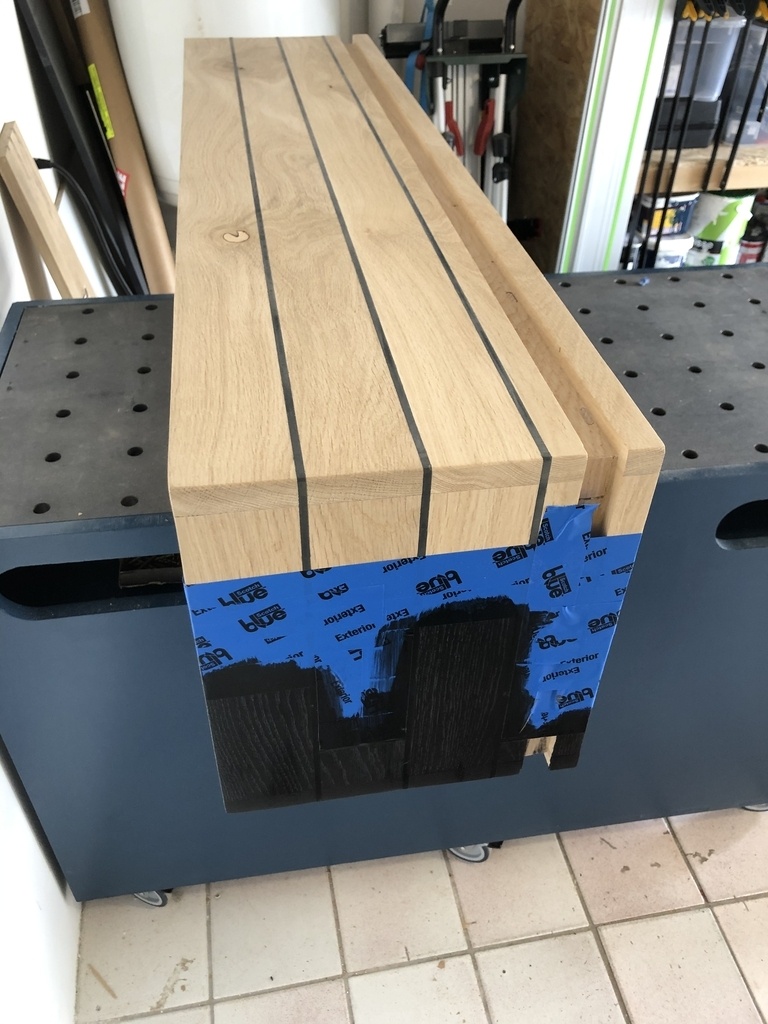

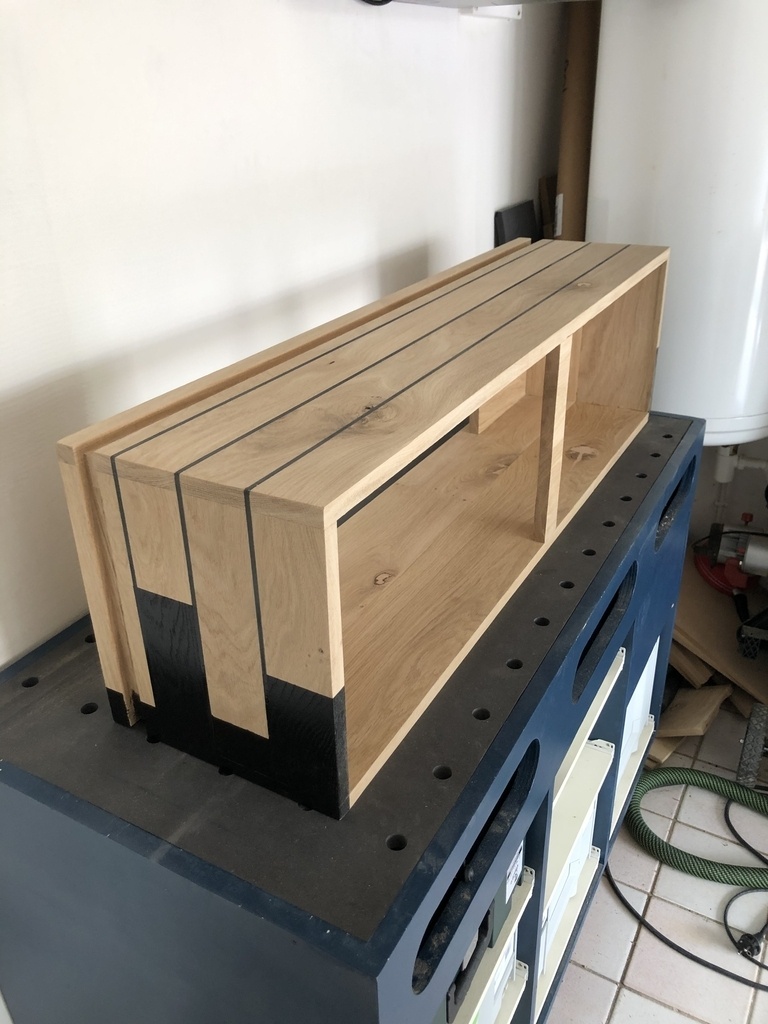

Joints pont de bateau et peinture noire

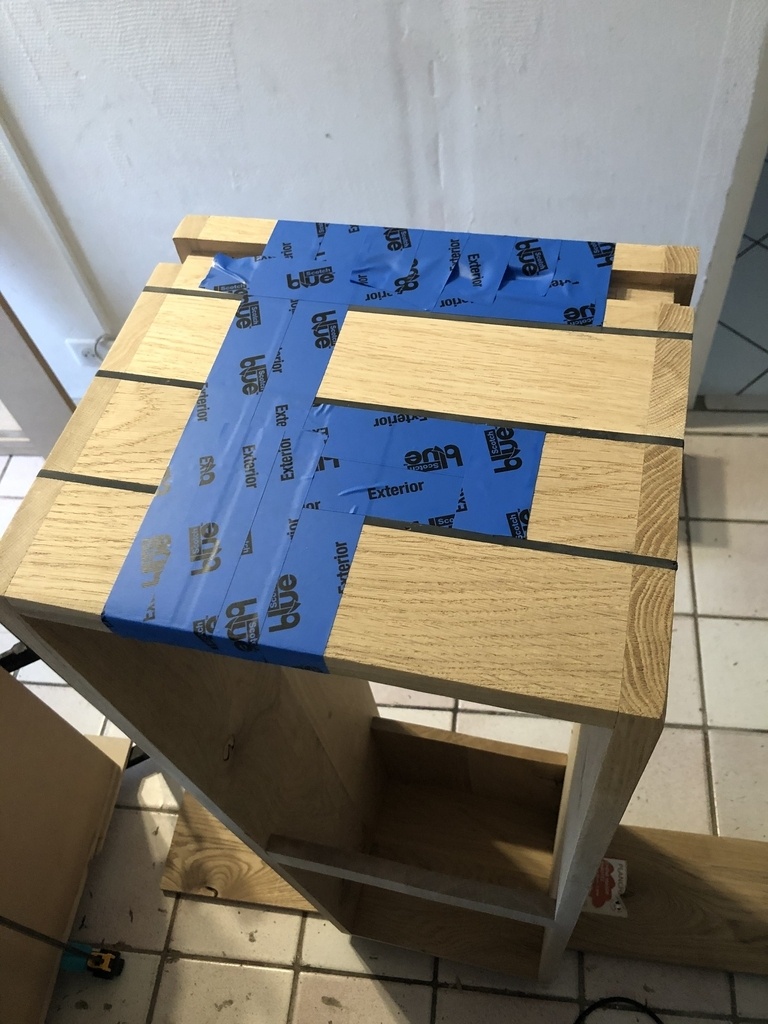

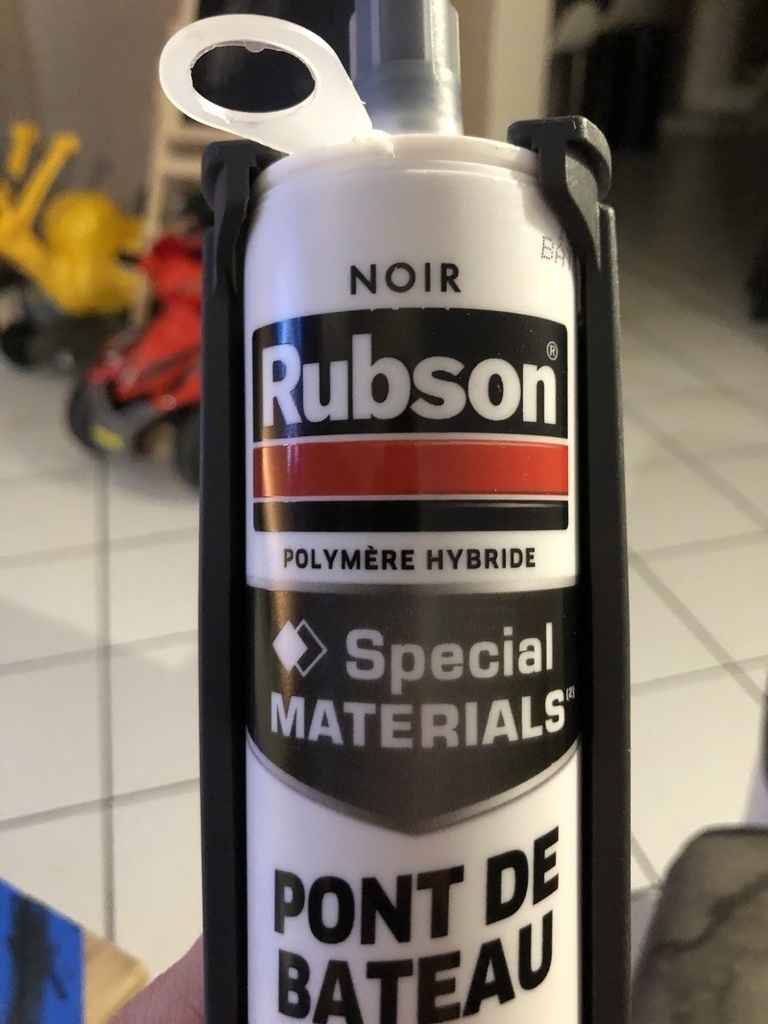

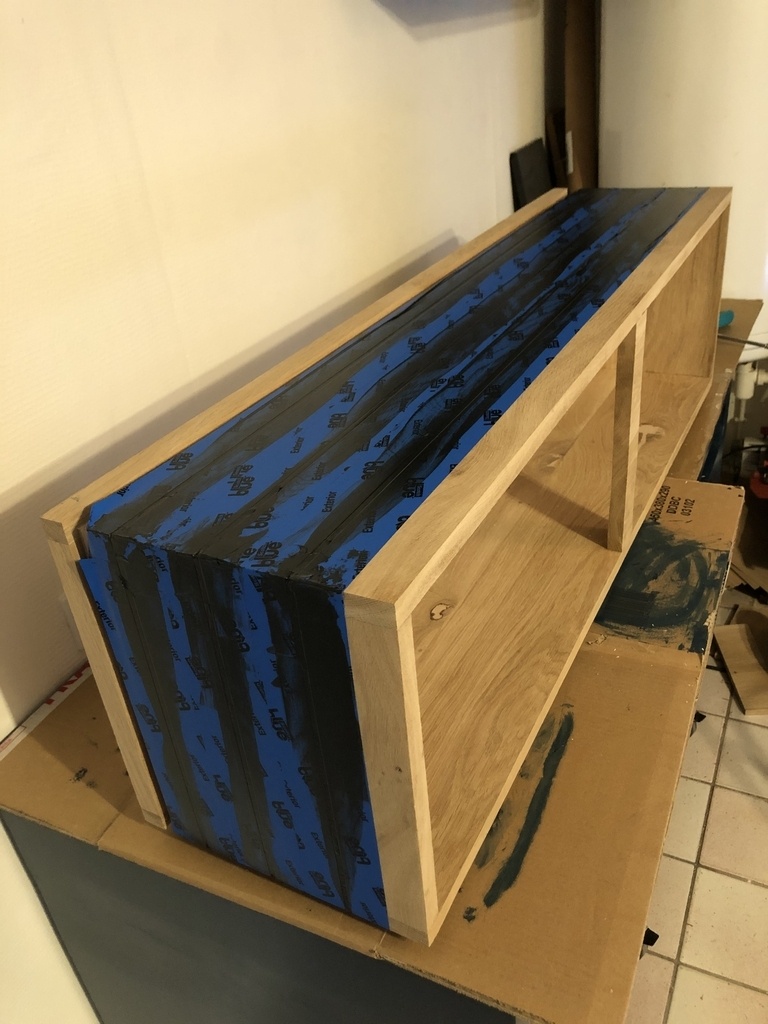

Je mets ensuite du joint type pont de bateau dans les rainures. J'ai cette fois-ci mis du scotch pour passer moins de temps à poncer. Contrairement aux tables réalisées avant, le scotch n'est pas chiant à mettre puisque c'est tout droit.

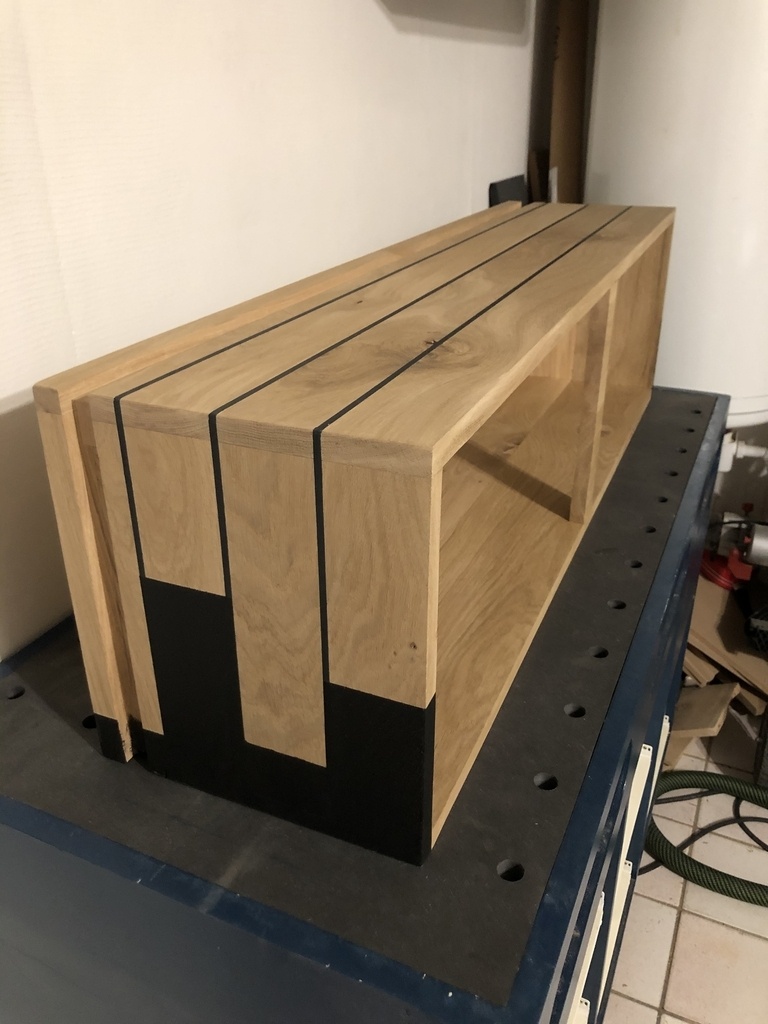

Je passe ensuite à la peinture noire pour donner un effet bargraphe.

Publié

Partager

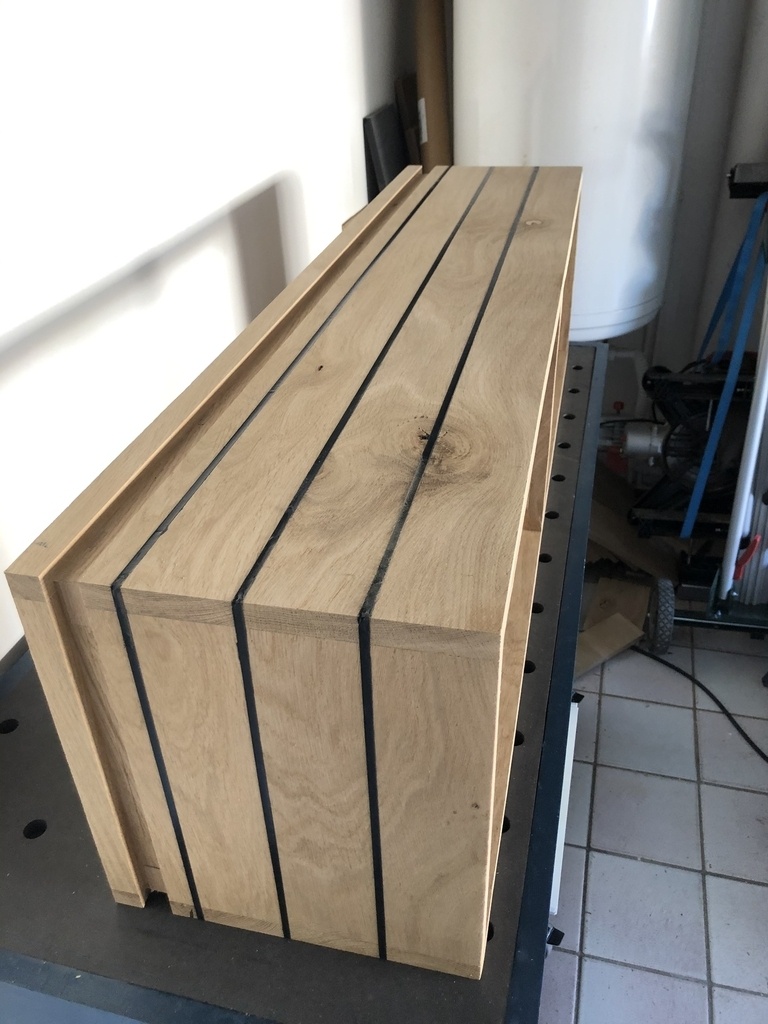

Application du vernis

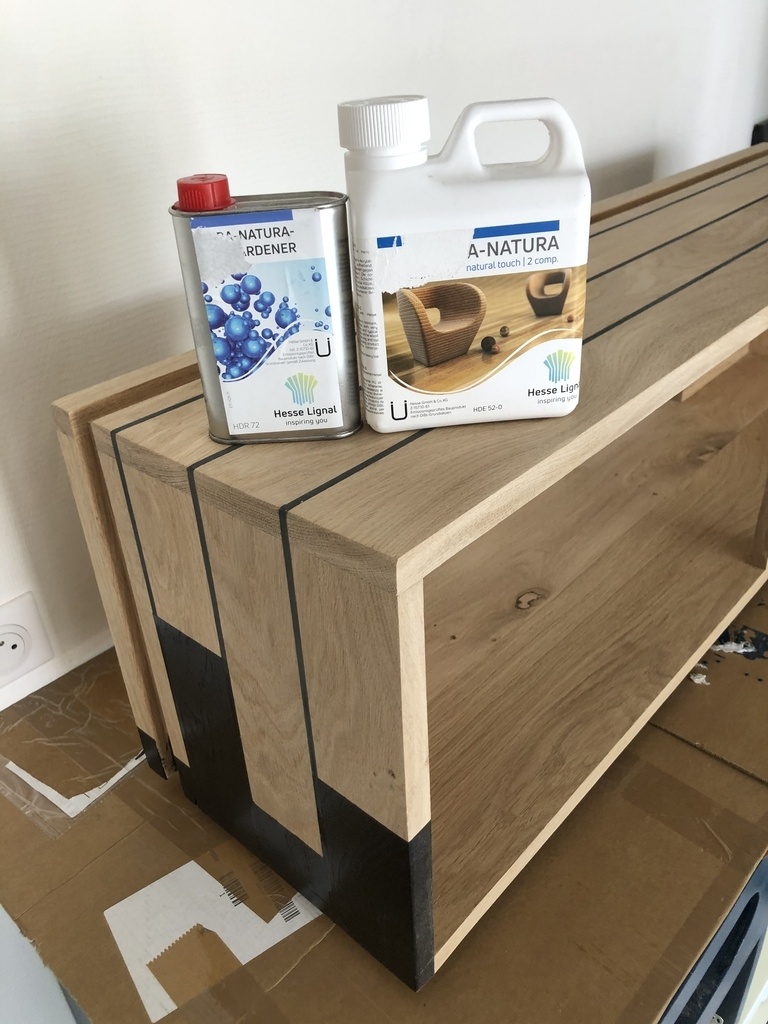

Pour le vernis, toujours le même, Ultra mat Pura Natura de Hesse Lignal.

Publié

Partager

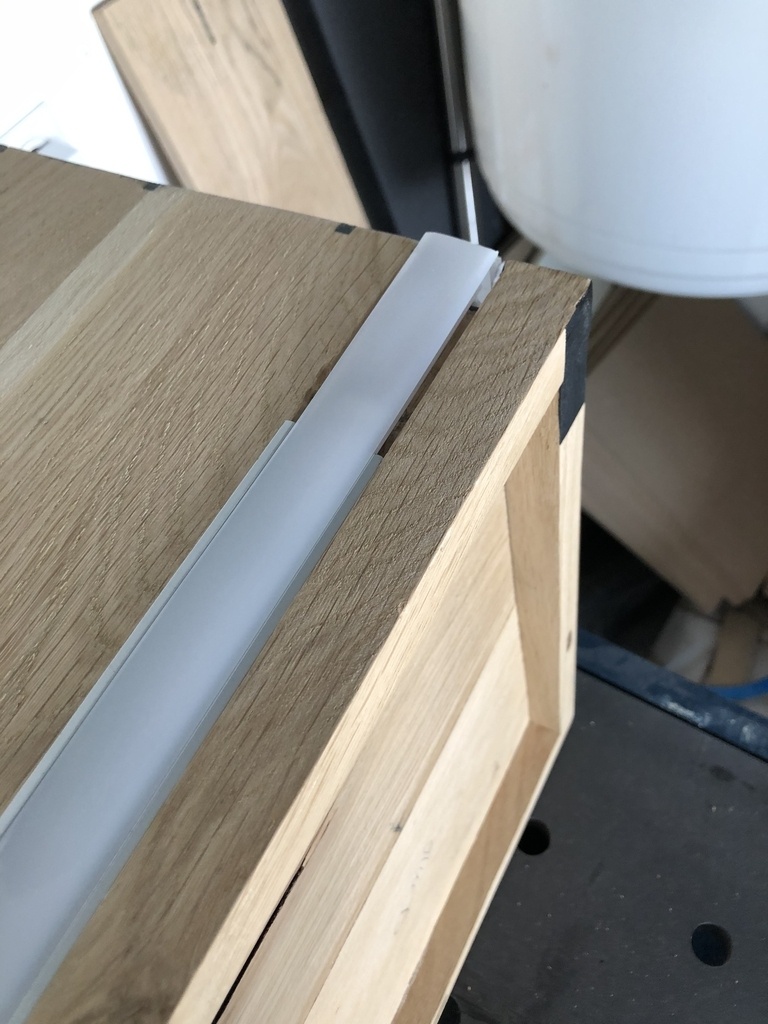

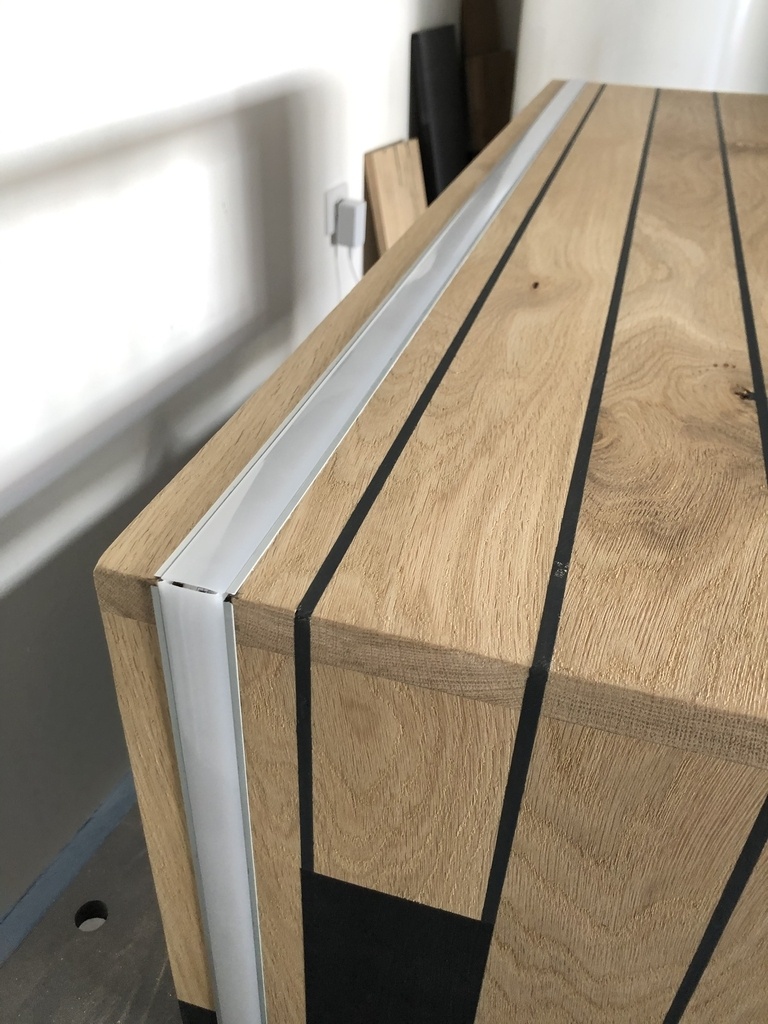

Mise en place du profilé LED

Pour le bandeau LED j'ai choisi un Philips Hue. C'est de la bonne qualité, et compatible avec ma domotique et Alexa. En plus ça éclaire très bien !
Du coup ça a été plus compliqué de trouver un profilé adapté puisque le bandeau LED est large.

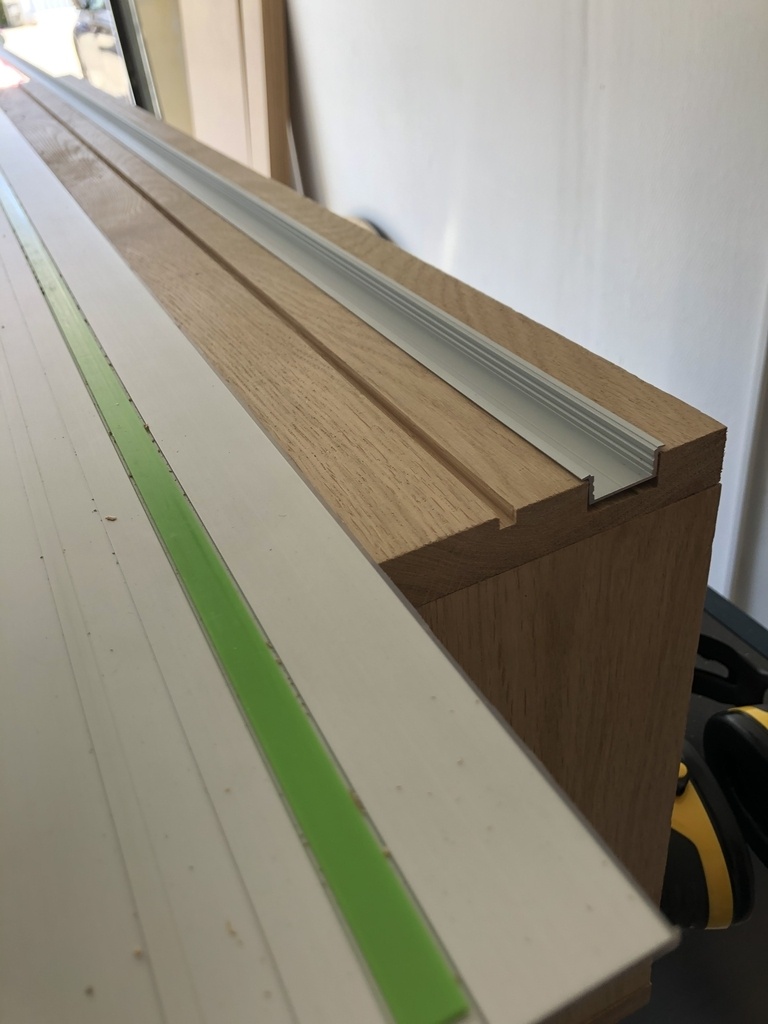

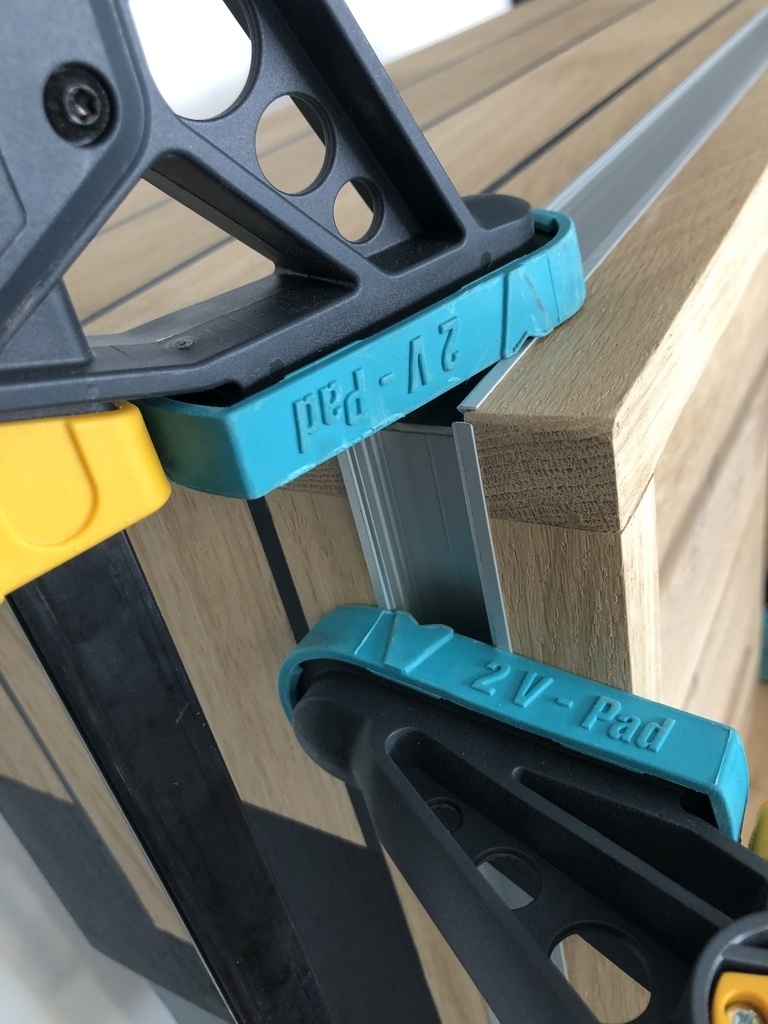

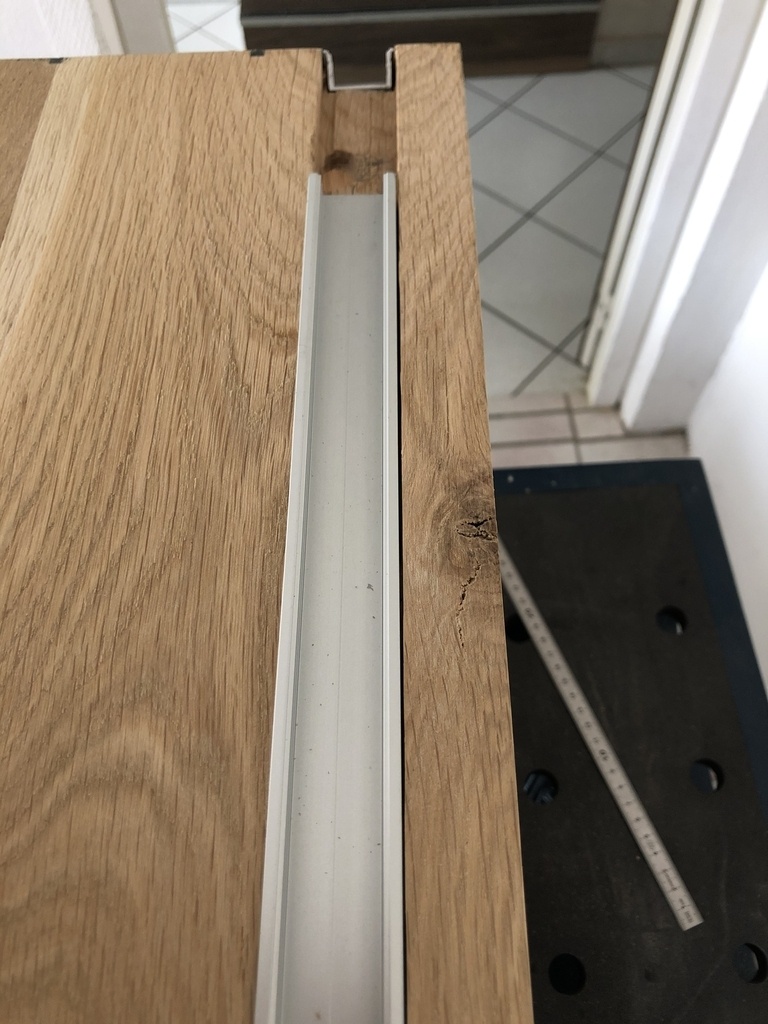

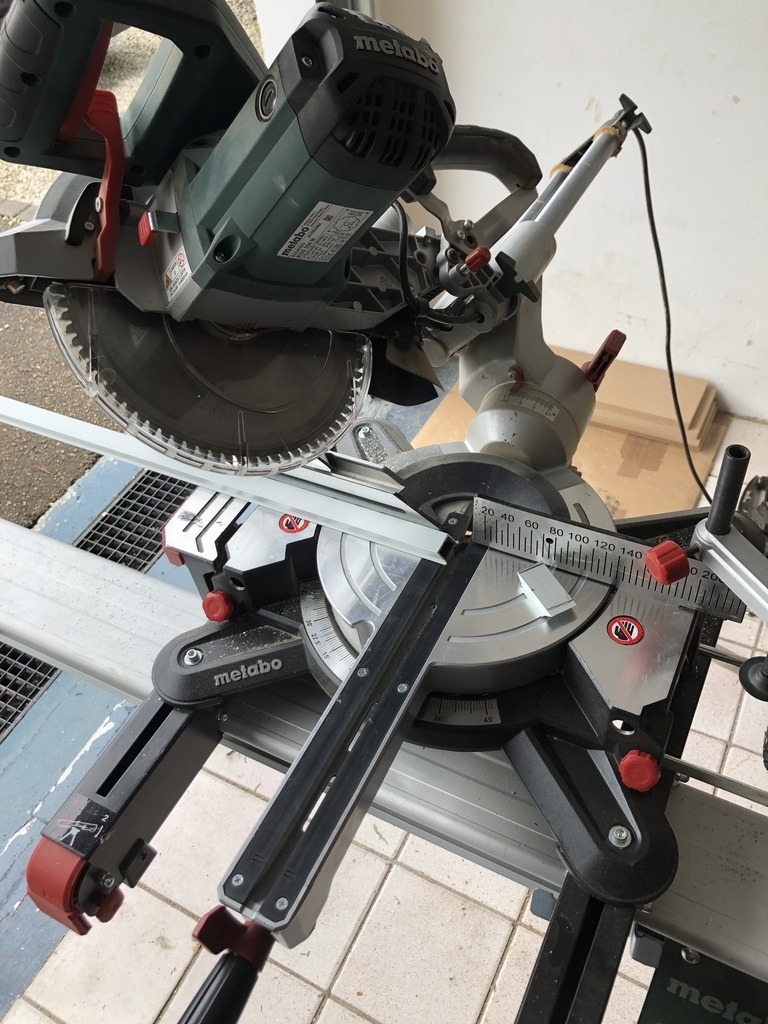

J'ai coupé le profilé à la scie à onglet avant de le coller. Je me suis rendu compte à ce moment que la rainure du dessous était un poil trop large. C'est en dessous, ça ne se verra pas.

Publié

Partager

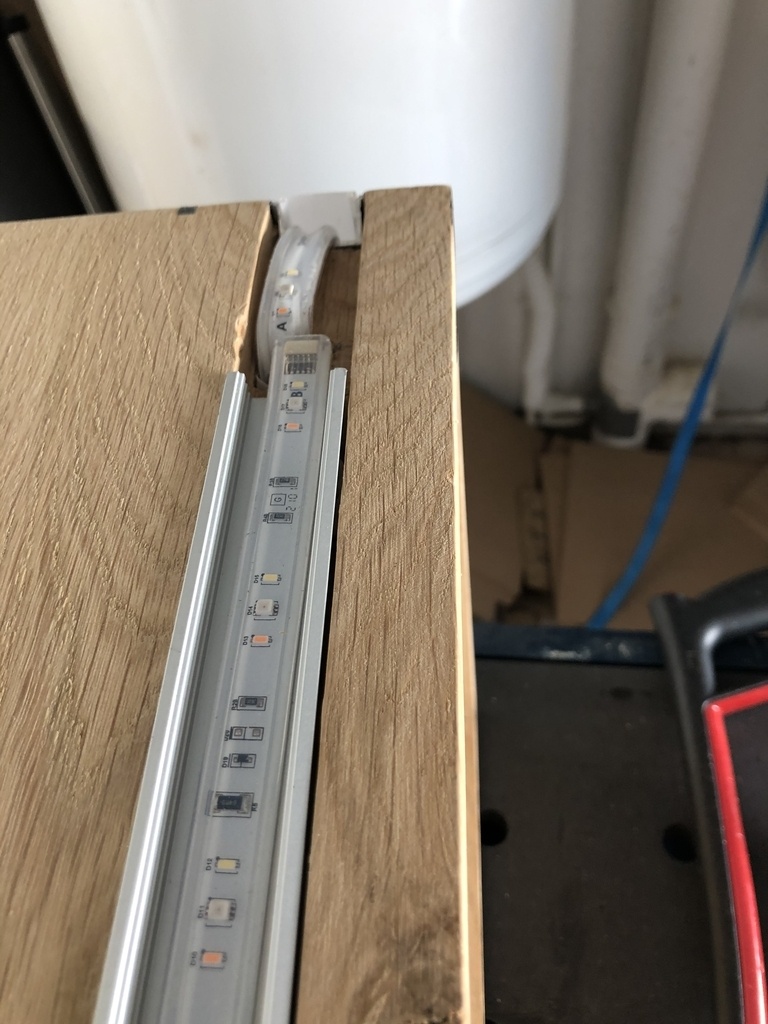

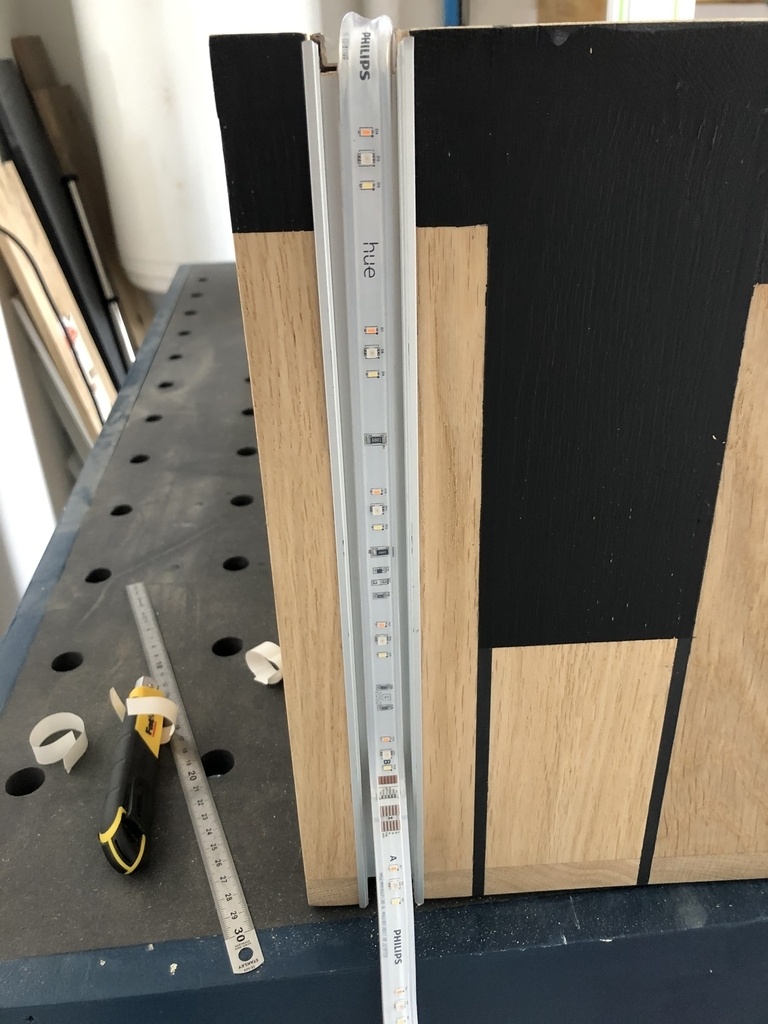

Mise en place du bandeau LED

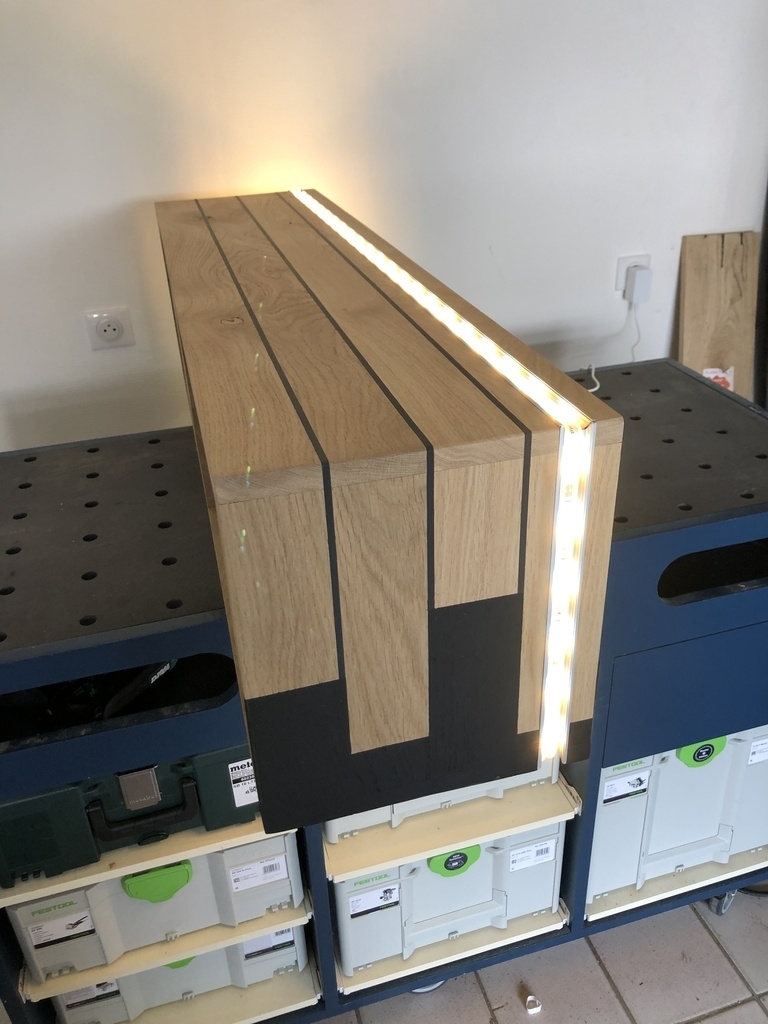

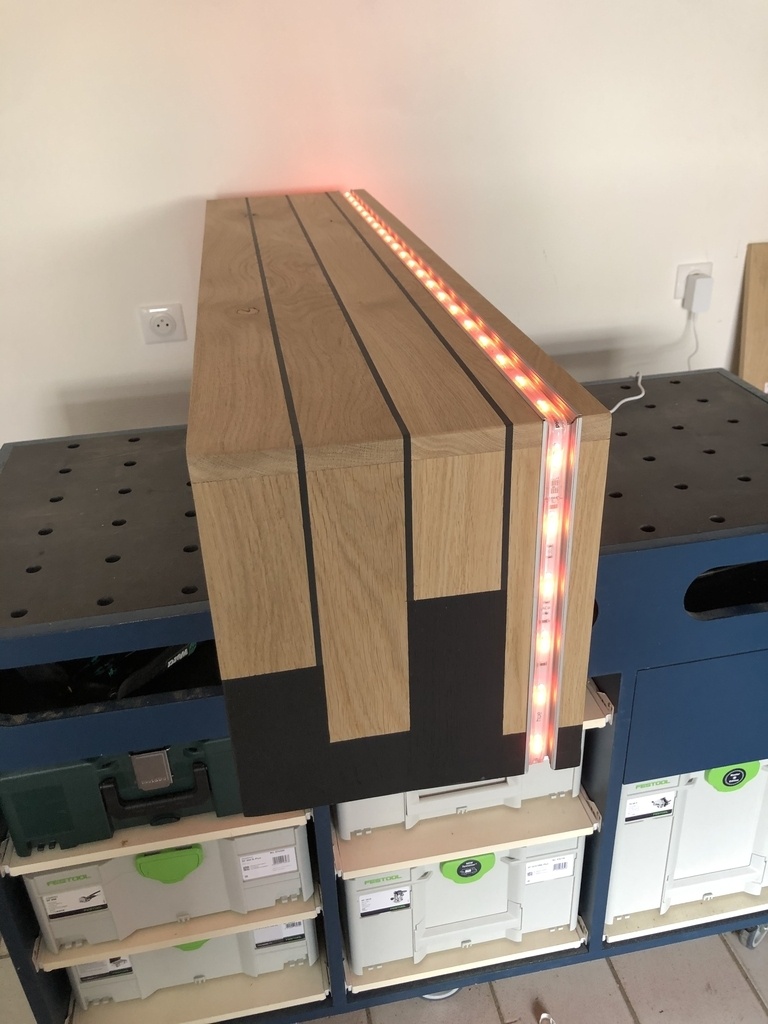

Maintenant que le profilé est collé, on passe au bandeau LED. j'ai vérfiié d'où partir pour être sur que la jonction entre le premier bandeau (de 2m de long) et le deuxième (1m de long) tombe en dessous du meuble. Et j'en profite pour faire un essai.

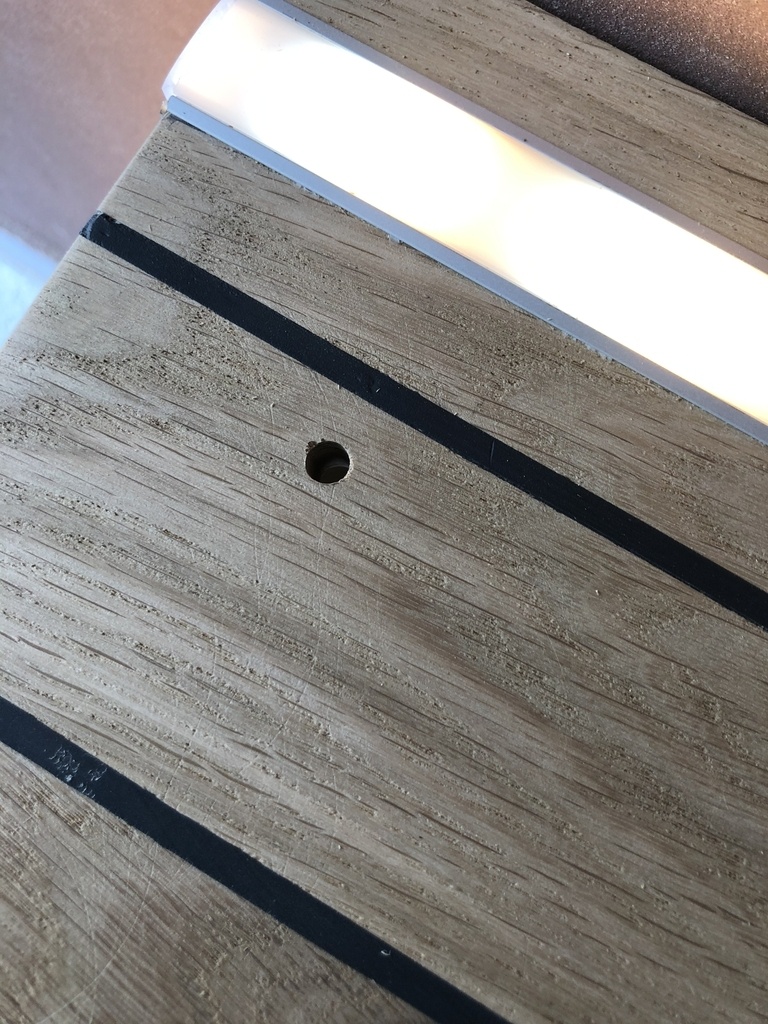

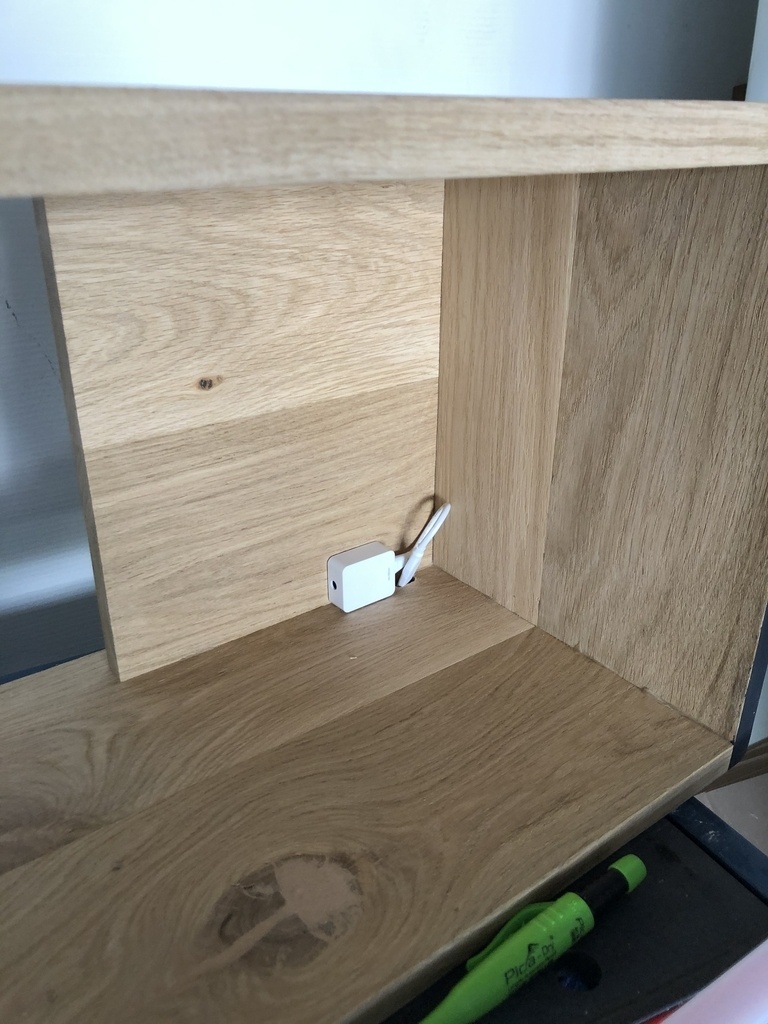

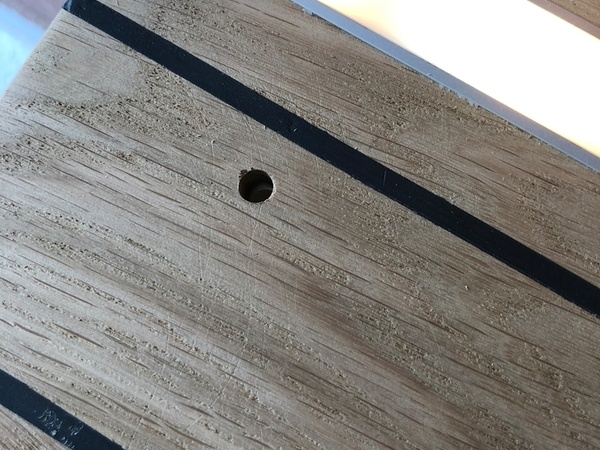

Pour l'alimentation, j'ai fait un trou à l'arrière pour pouvoir passer le câble du bandeau.
Et j'avais volontairement laissé le bout du meuble sans profilé pour me permettre de tordre plus facilement le bandeau au niveau de l'alimentation.

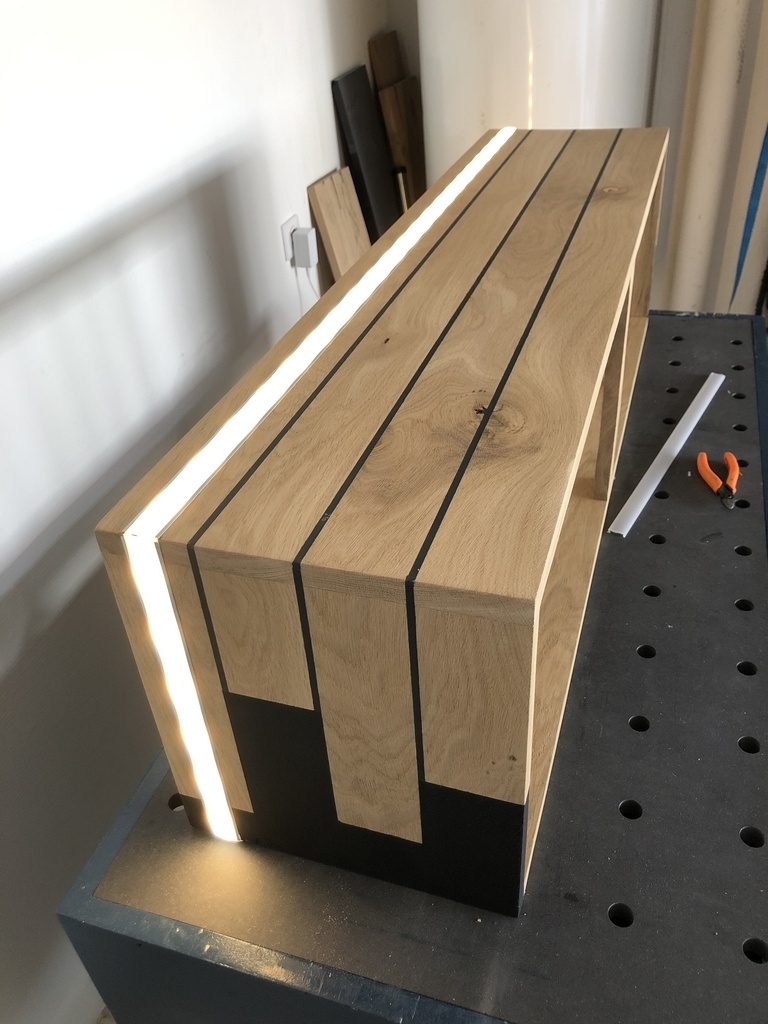

J'ai ensuite mis les diffuseurs et refait un essai.

Publié

Partager

Taquets français et suspension

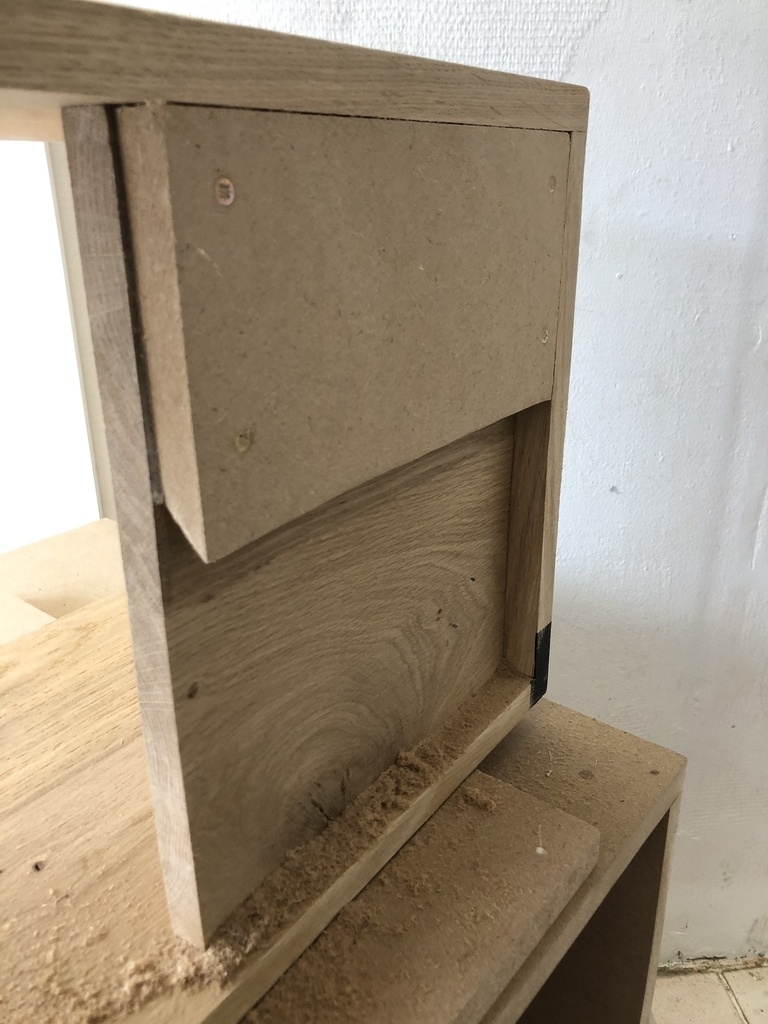

Pour la suspension du meuble, j'ai choisi la technique des taquets français (french cleat).
Deux morceaux de MDF de 22mm à l'arrière. Le problème c'est que je ne pensais pas, au moment où j'ai fait les plans, mettre du MDF de 22mm. Je pensais prendre du chêne de 20mm d'épaisseur. J'ai donc du poncé le MDF pour qu'il arrive au ras du meuble.

Je modifierai les plans pour qu'ils soient bons.

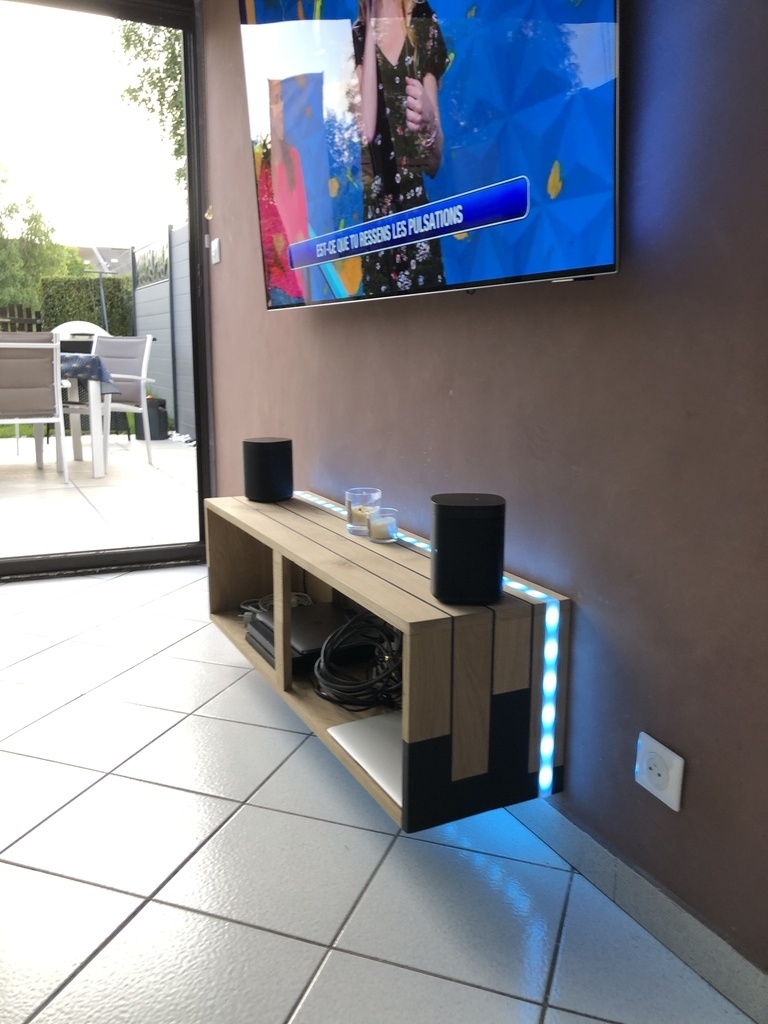

Premiers essais. Ca tient au mur et ça éclaire, c'est bien 😁

Publié Mis à jour

Partager

Mise en place des portes

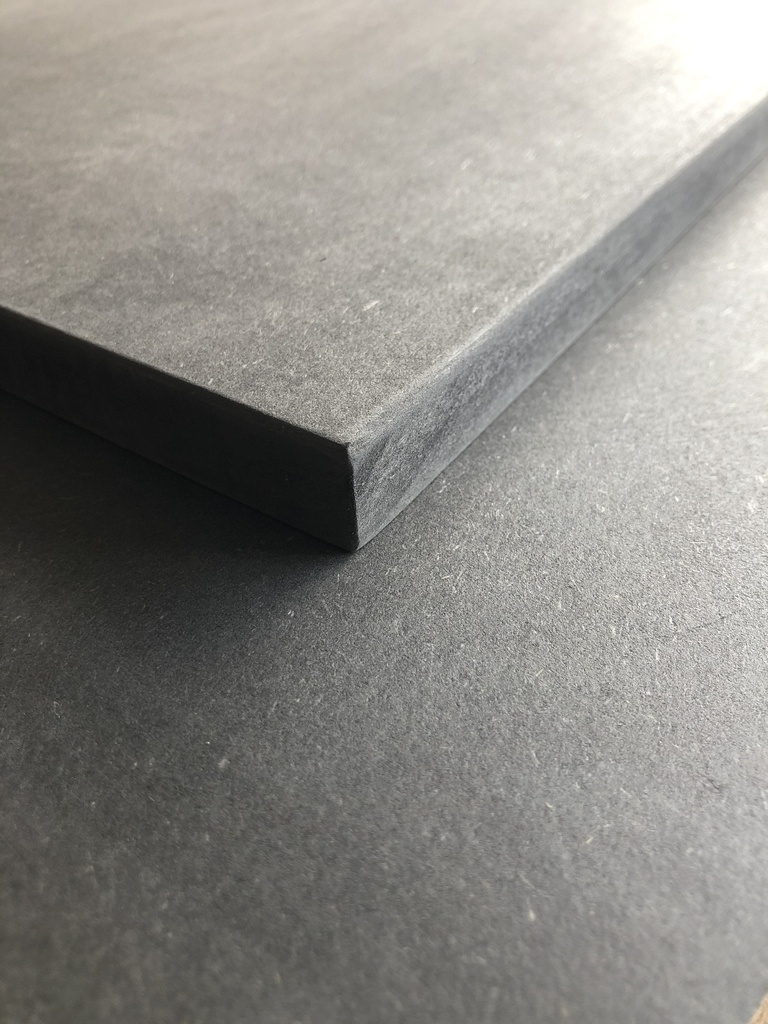

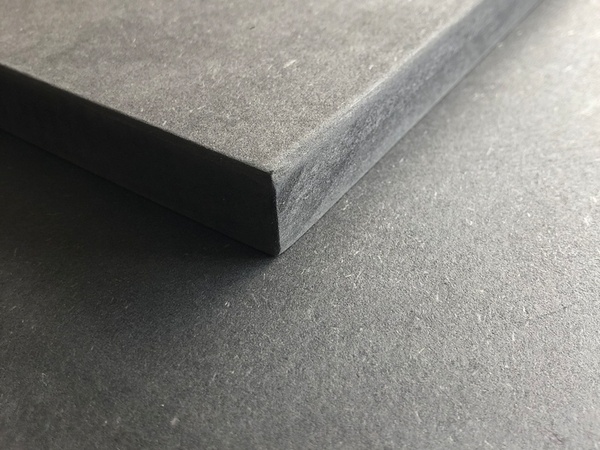

Pour les portes j'ai choisi de les faire en Valchromat.

Découpe des portes aux bonnes dimensions et un espace de 4mm au milieu.

Les charnières sont de marque Hettich en "appuyez pour ouvrir" (push to open).

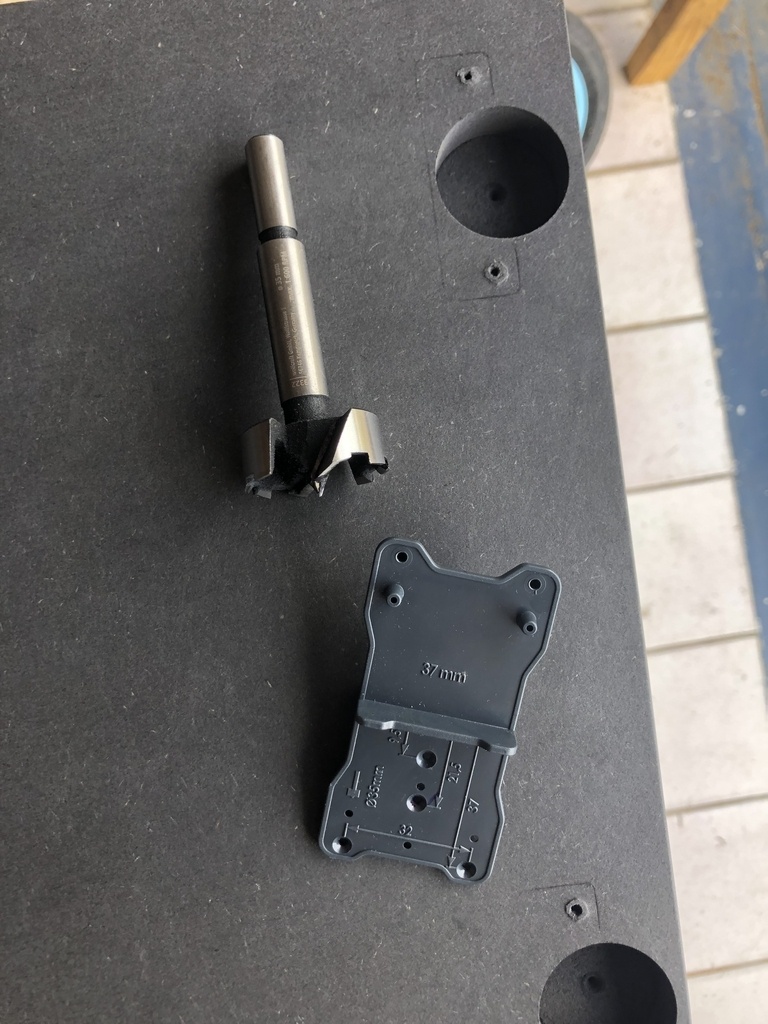

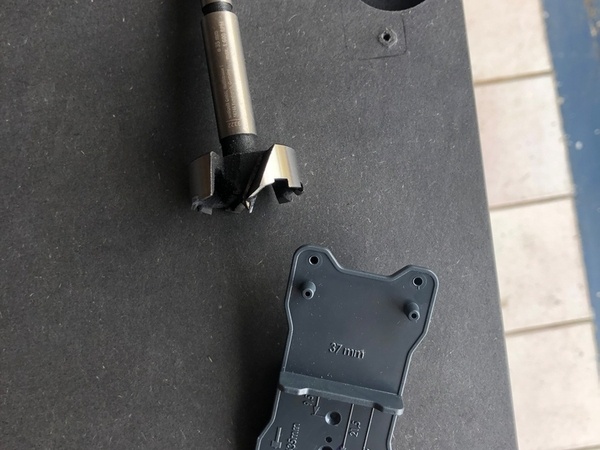

Perçage des charnières et du meuble grâce au gabarit Wolfcrat super pratique (10€ seulement).

Ensuite j'ai arrondi les angles à la défonceuse

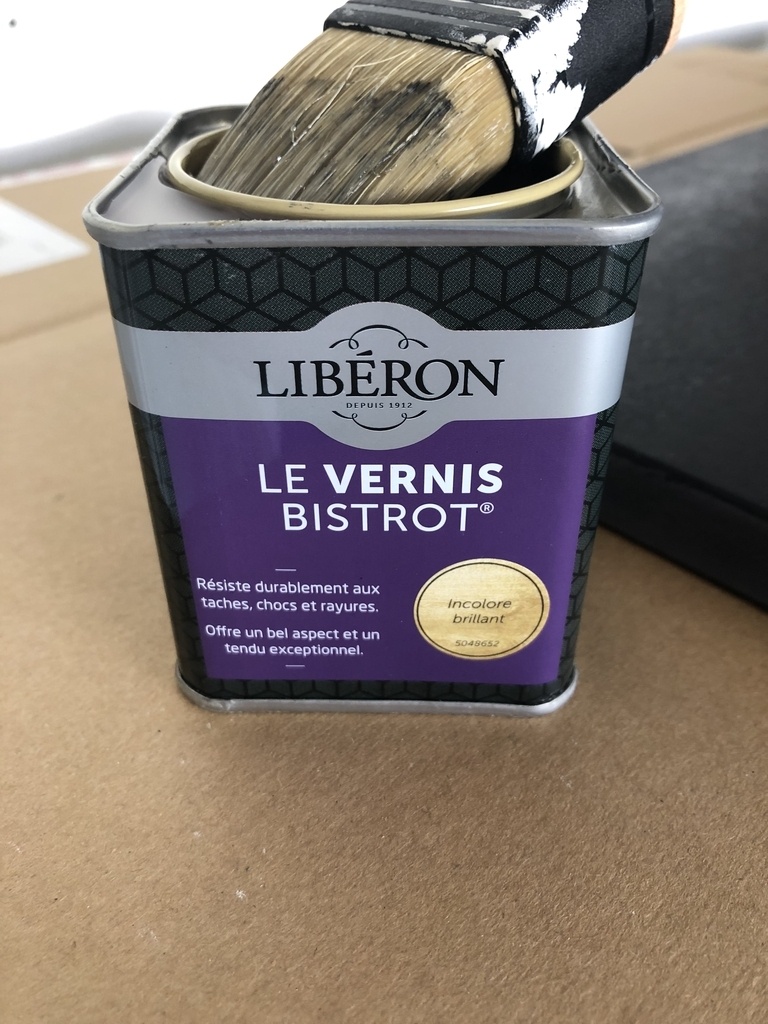

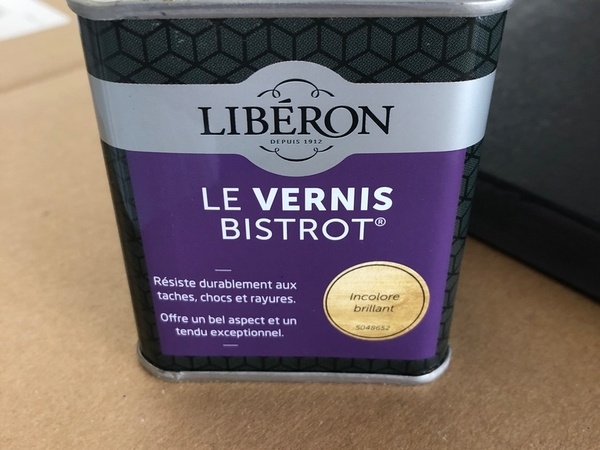

Et deux couches de vernis brillant incolore pour finir.

Publié

Partager

Mise en place des enceintes

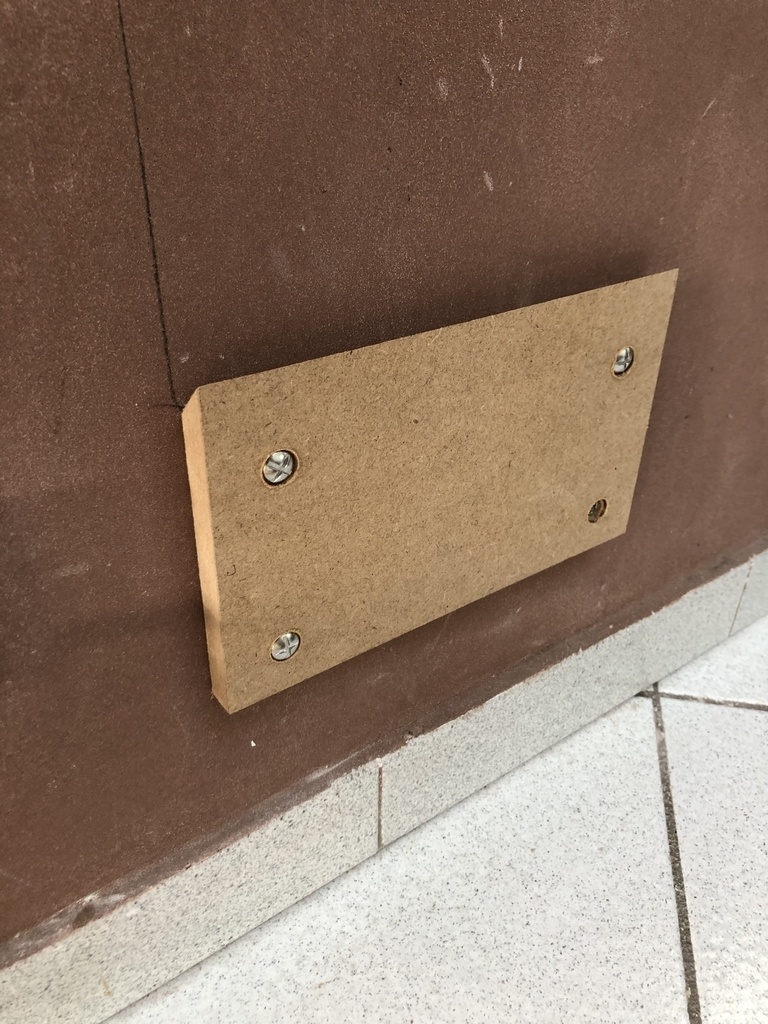

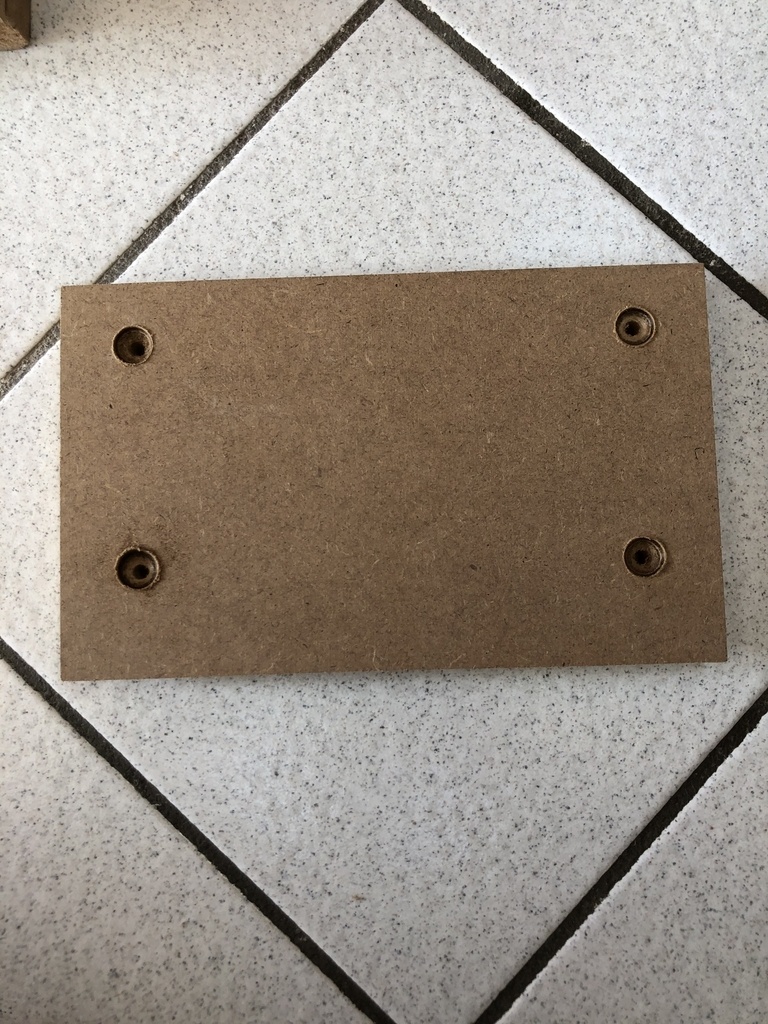

Une chose à laquelle je n'avais pas pensé, c'est de prévoir le passage du câble des enceintes. En plus ce sont des Sonos, et le câble côte enceinte est gros. Du coup j'ai fait un petit trou à l'emplacement où je voulais mettre les enceintes et j'ai coupé le câble d'alimentation et mis des Wago.

Publié

Partager

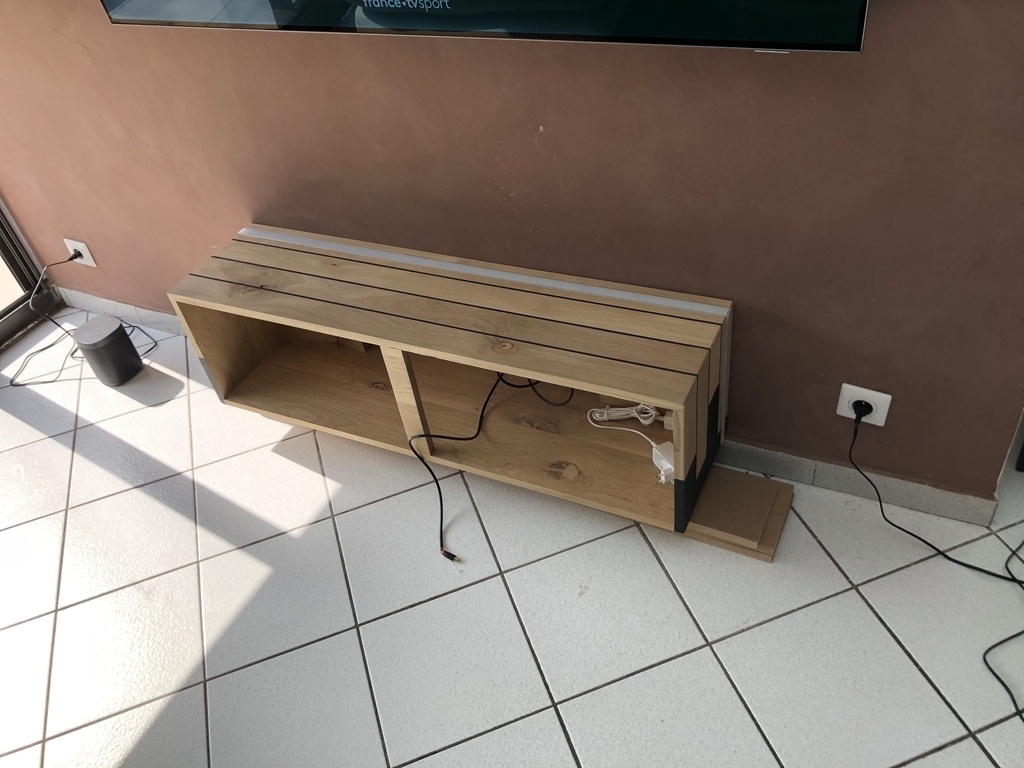

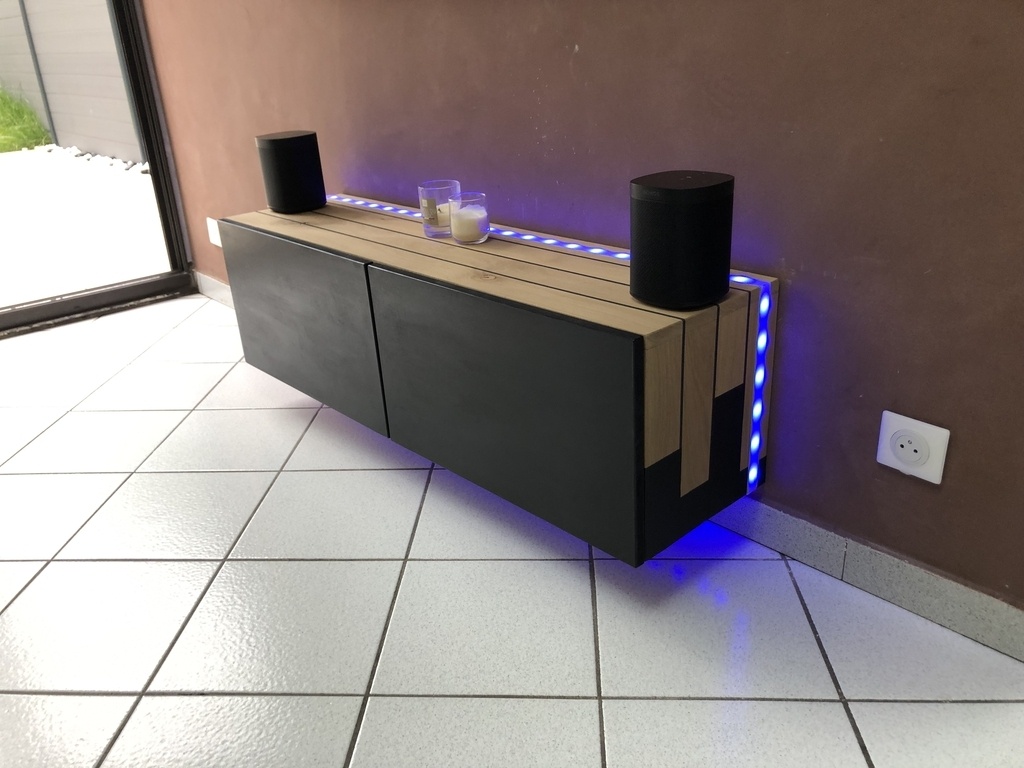

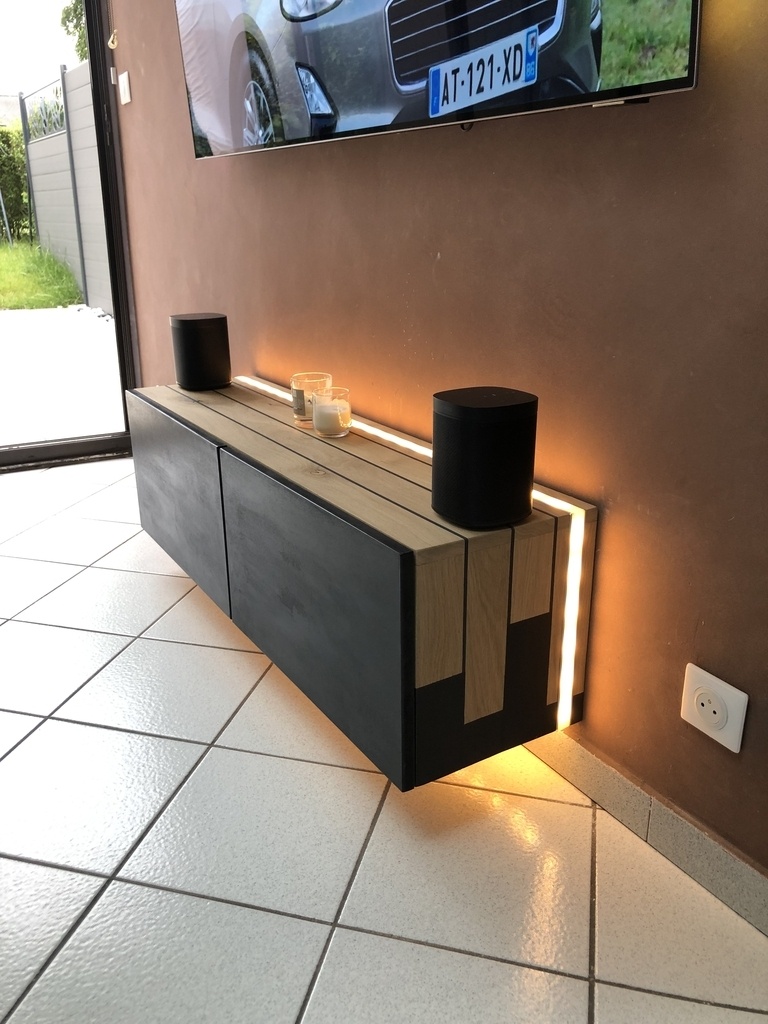

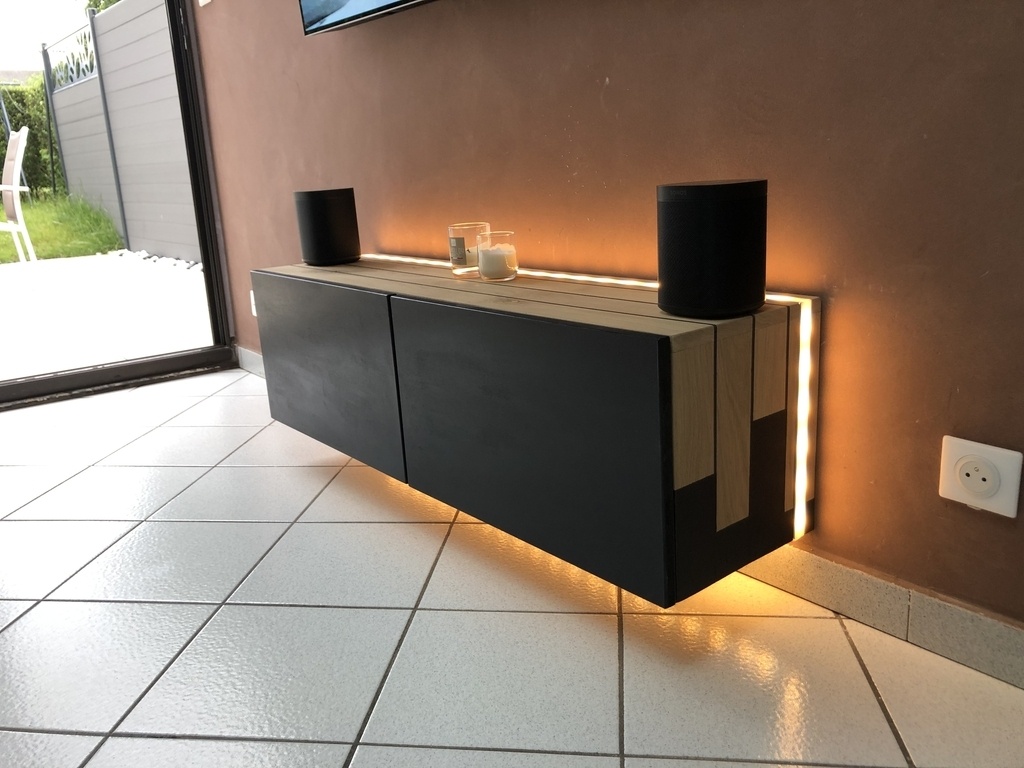

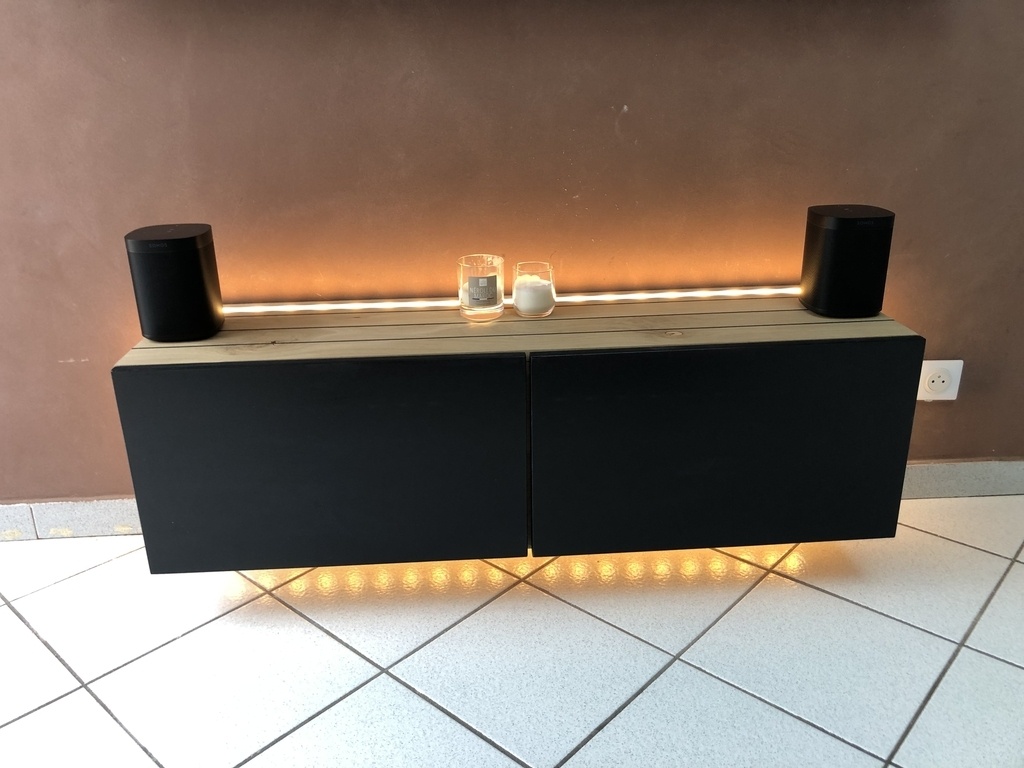

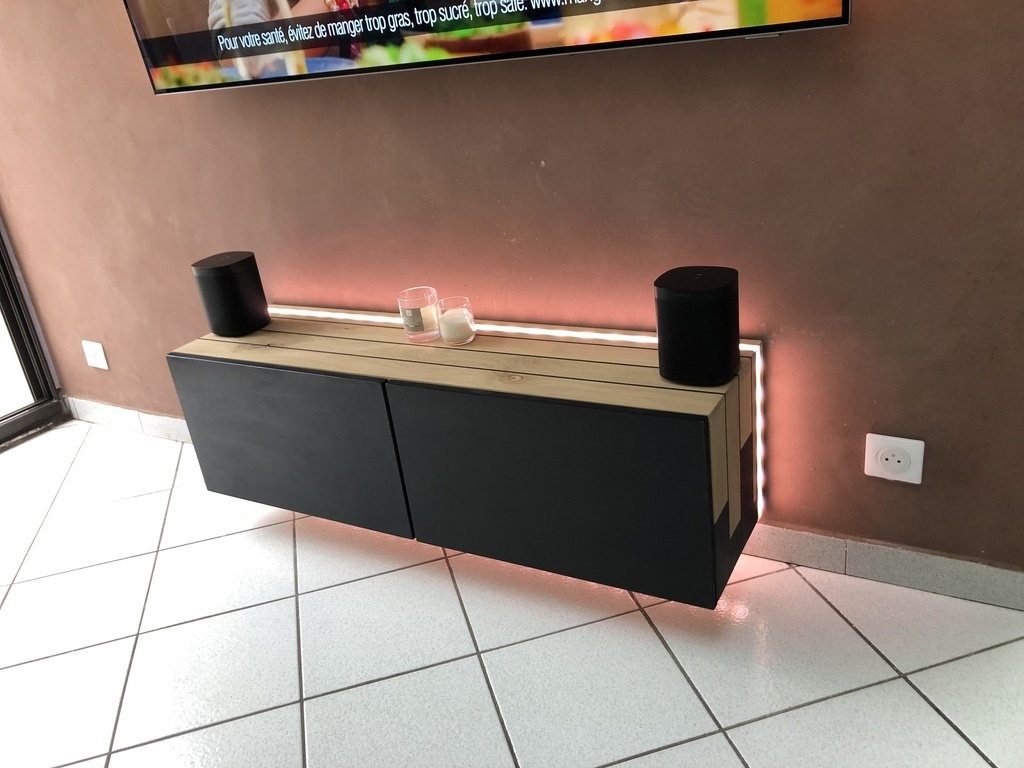

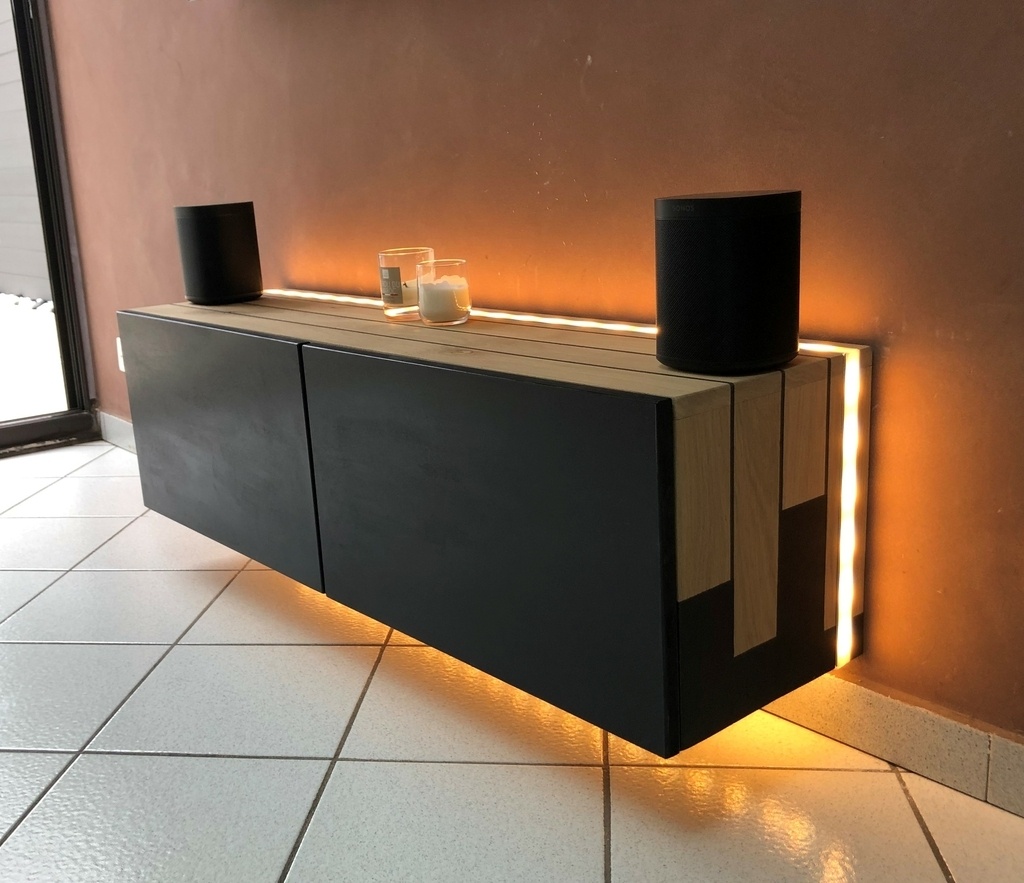

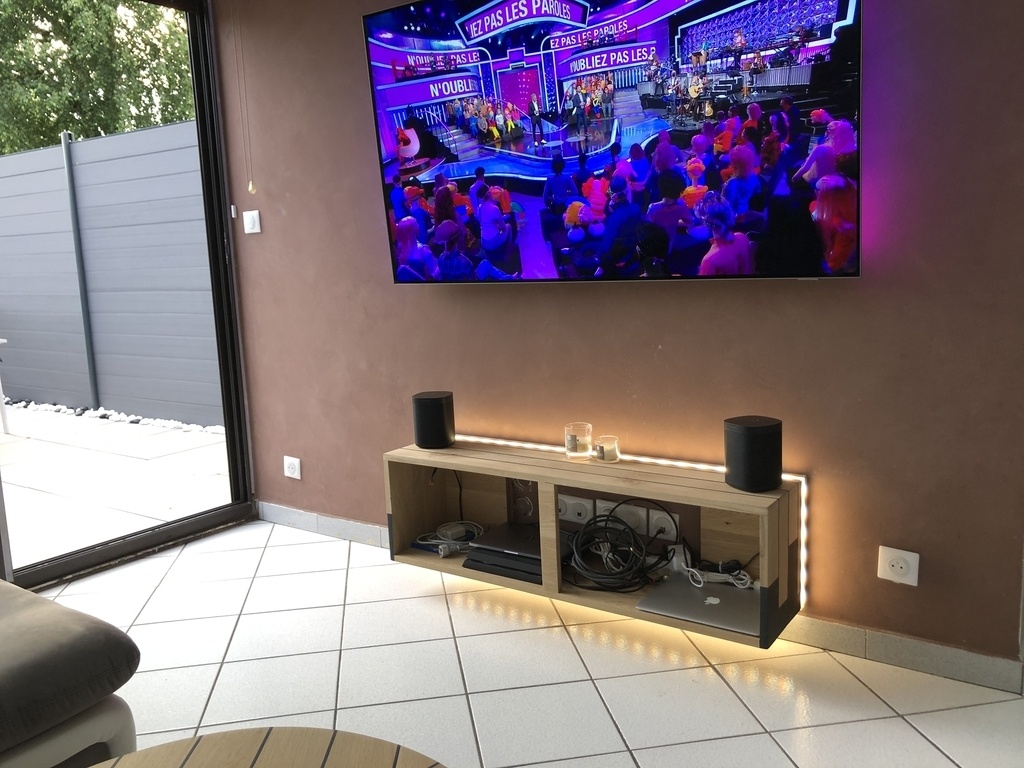

Fini !

Le salon n'étant pas très grand on a vraiment l'impression d'avoir gagné de la place. D'autant plus que c'est par ici qu'on passe pour aller sur la terrasse.

Ce n'est pas qu'une impression puisque l'ancien meuble faisait quasiment 2m de long pour 50cm de profondeur et n'était pas suspendu. Celui-ci est suspendu et fait 1,2m de long et 30cm de profondeur.

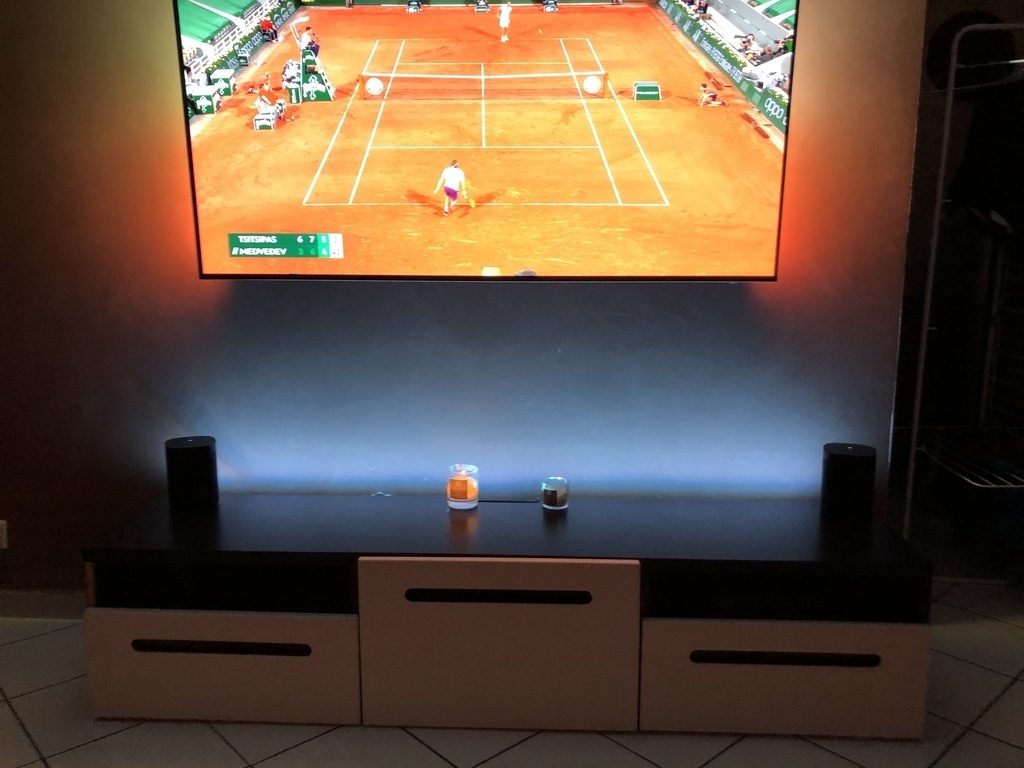

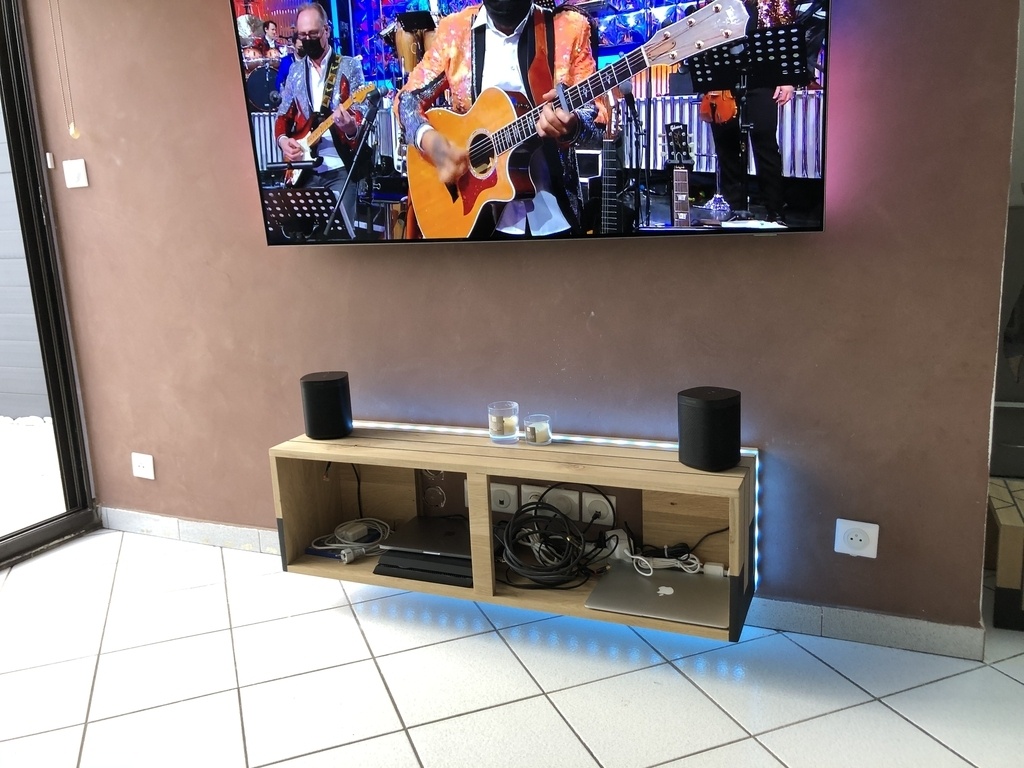

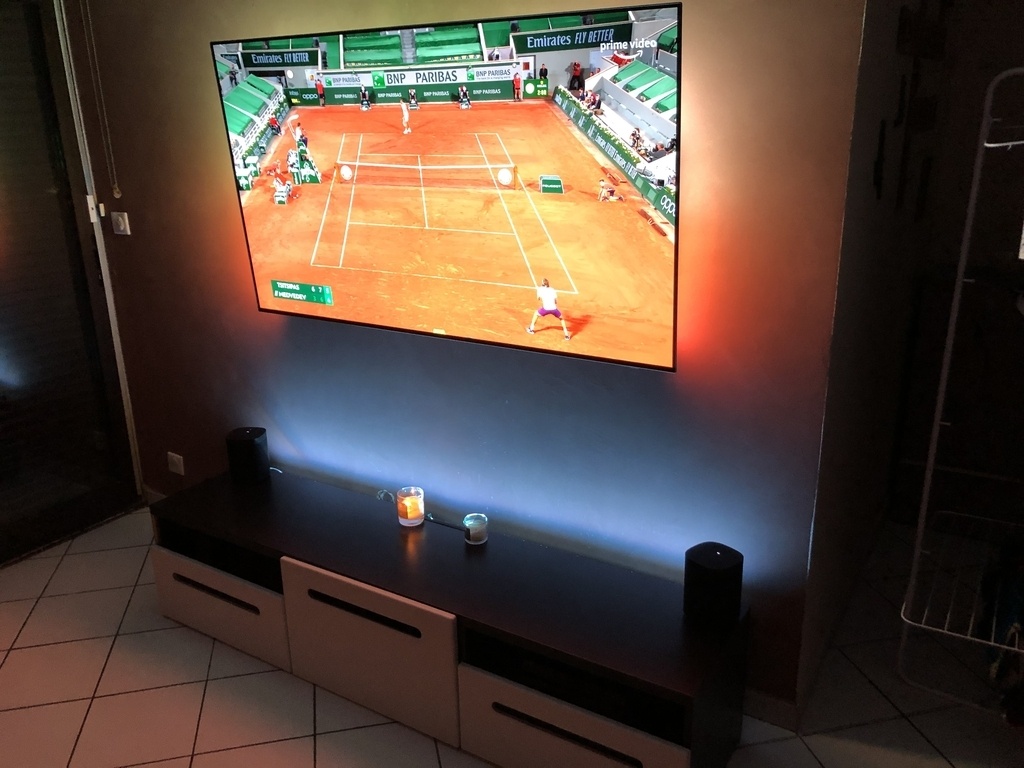

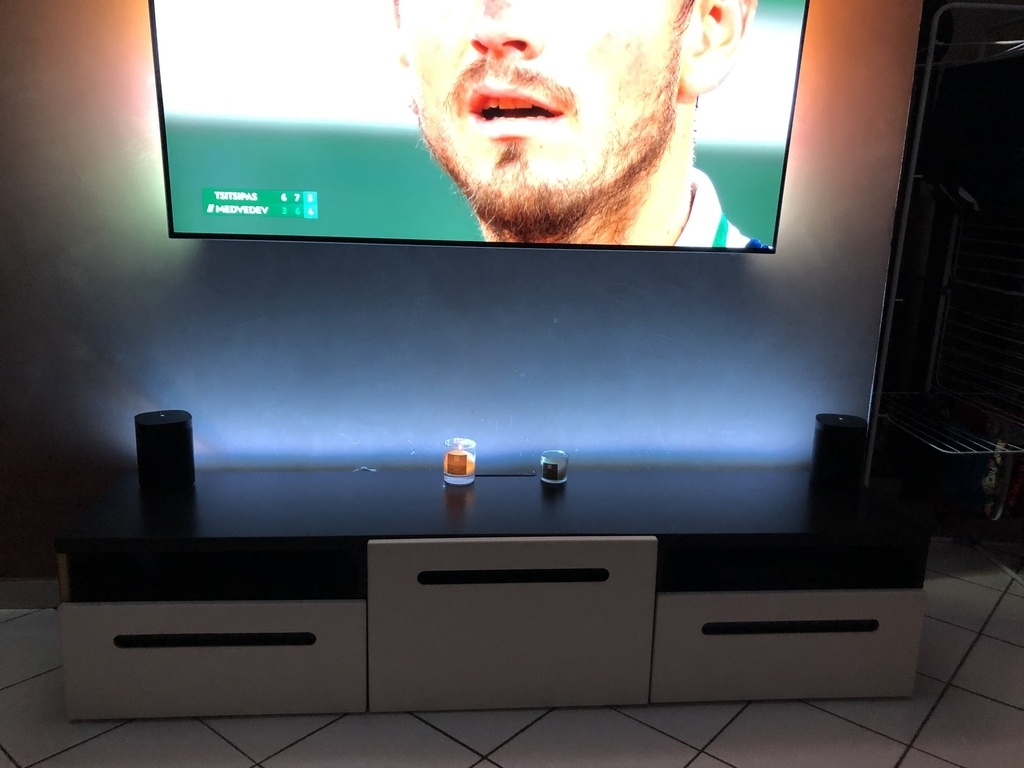

Pour la comparaison, des photos avant/après.

Publié

Publications associées


Discussions

ponpon a publié le pas à pas "Meuble TV suspendu avec joints pont de bateau et bandeau LED".
il y a 5 mois
vimilon43
( Modifié )

Sympa et joliment réalisé. Bravo

ponpon

Merci bien 😊

glaude
( Modifié )

Bonjour ponpon
Effectivement c'est une réalisation qui mérite de l'intérêt,
quel mastic as tu utilisé pour les joints bateau stp

ponpon

Désolé pour la réponse tardive.

Flolignum
( Modifié )

Très sympa, est ce nécessaire de positionner un profil alu pour installer une bande de led ? Merci

Niouniou

Je ne suis pas spécialiste, mais si tu veux mettre un diffuseur, il se clipsera moins bien dans une rainure bois que clipsé dans le profilé aluminium... Et mine de rien, ce diffuseur le protège de la poussière également, sinon, ce n'est pas pratique à nettoyer et le ruban led est relativement fragile...

Flolignum

Ok merci

ponpon

Désolé de la réponse tardive, il vaut mieux, si tu ne mets pas de profilé ça risque d’être vraiment pas beau. Ou alors faut qu’il ne soit pas apparent. Si ton meuble n’est pas suspendu, tu peux mettre un tasseau derrière ton meuble et coller le bandeau dessus. C’est ce que j’avais fait avec mon ancien meuble télé. Et on ne voyait aucun point lumineux.

slb27
( Modifié )

J'aime beaucoup. J'ai fait dans le même genre une tête de lit.
A l'époque, je n'avais qu'une lamelleuse et je regrette les lamelles.
J'aurai préféré les dominos.
Dommage pour la coupe à 45°, ca aurait été classe.
En tout cas, beau travail.

ponpon

J’avais tenté les coupes à 45 degrés sur un tabouret et pour la finition je préfère rester dans des coupes à 90 degrés. Je ne suis qu’un amateur et les coupes à 45 degrés c’est pas trop compliqué mais les faire parfaites c’est plus compliqué 😁
