Ce pas à pas présente un projet en cours de réalisation.
Bonjour
Je vais essayer de reporter ici les étapes de la construction de cet escalier pour la dernière chambre de la maison.
Je ne suis pas un pro de SKETCHUP et le plan n'est pas parfait... mais il m'a déjà bien aidé.
J'en suis aux limons. Ensuite, je vais réaliser la pose en même temps que je vais faire les marches.
Tous les conseils sont les bienvenus pour m'accompagner dans cette aventure qui m'a déjà donné quelques frissons
Liste des articles

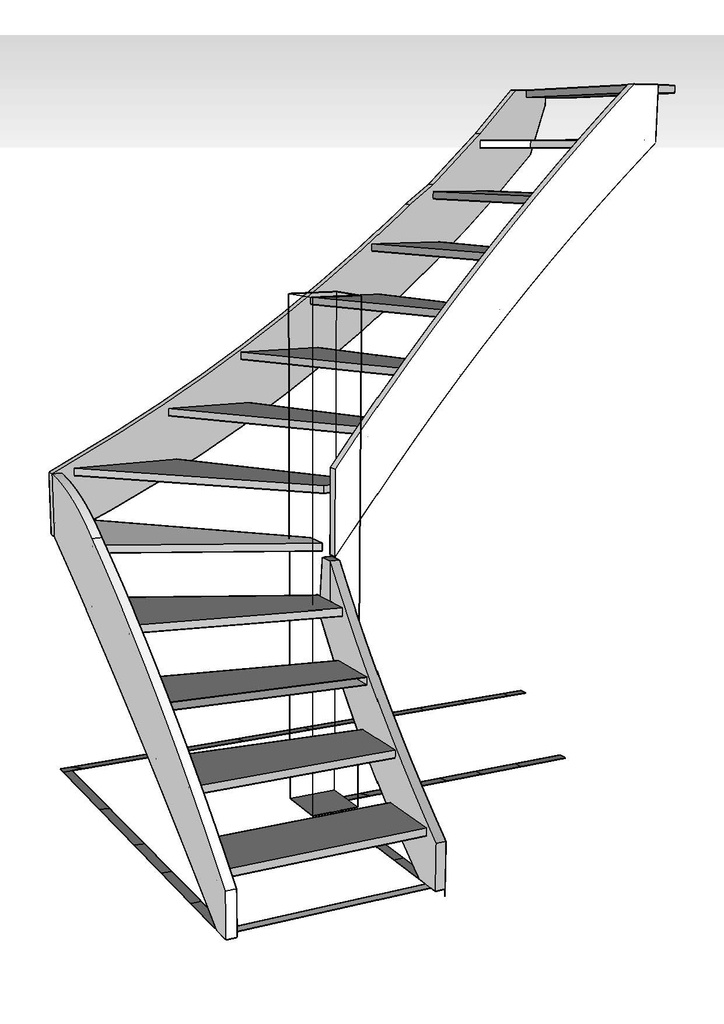

Réalisation du plan
Le plan Sketchup m'a posé pas mal de soucis car j'ai découvert le logiciel peu avant. Du coup, si c'était à refaire, je m'y prendrais autrement maintenant, mais c'est fait !!!

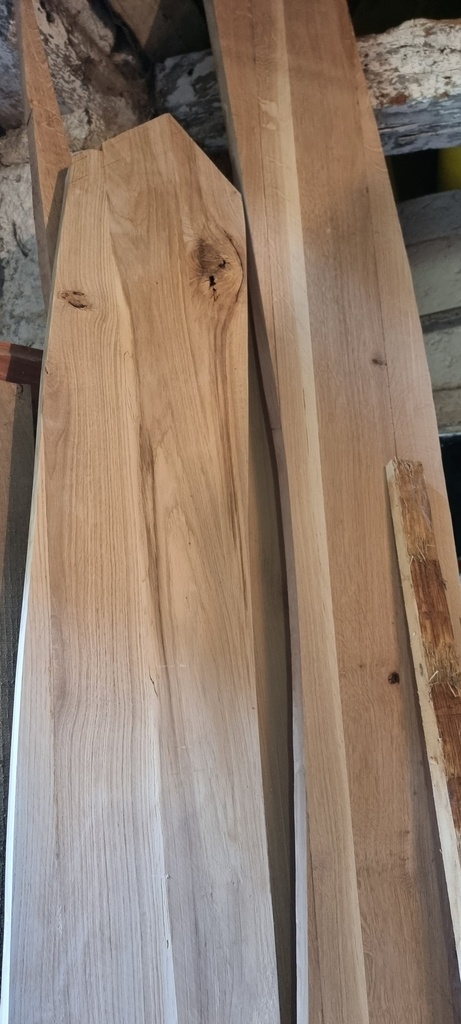

Fabrication des limons

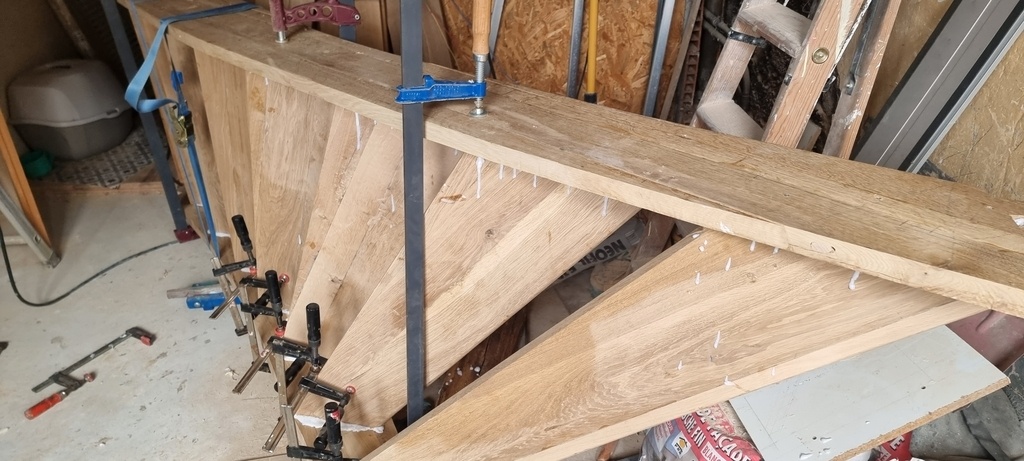

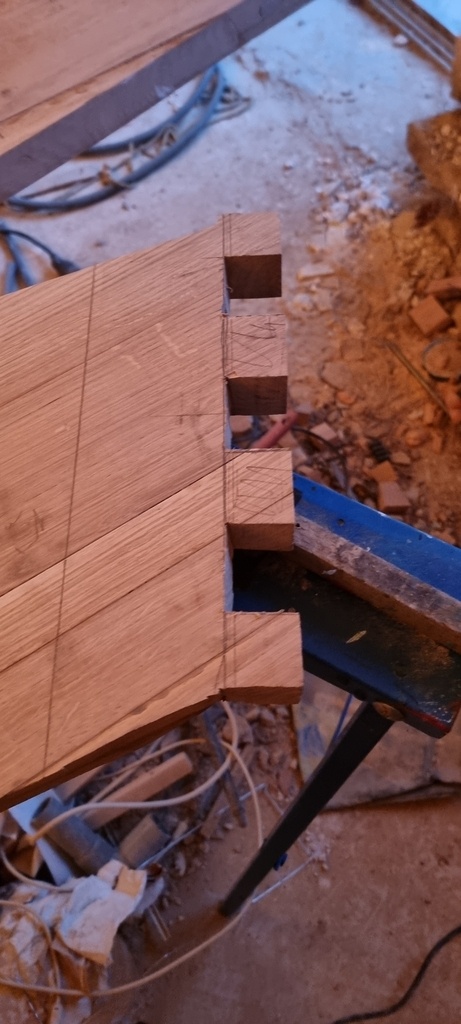

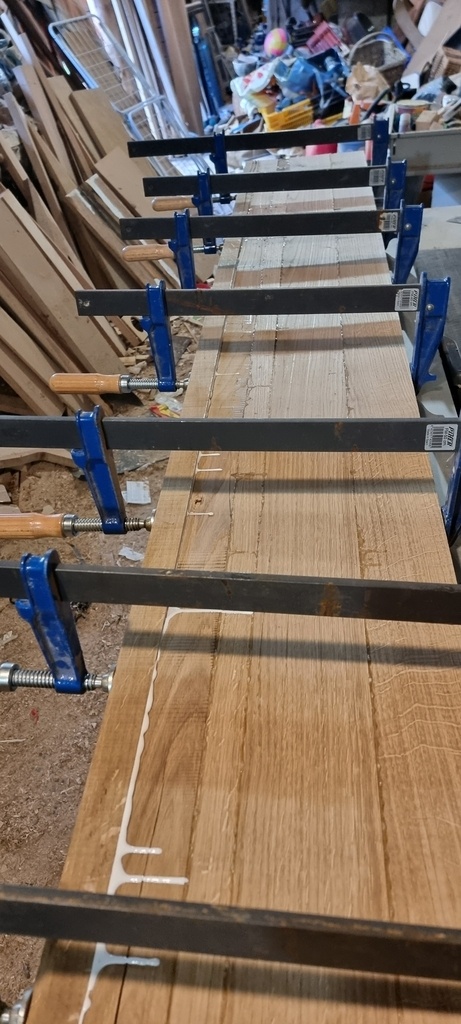

Collage et découpe des limons.
J'ai renforcé les collages avec des dominos.

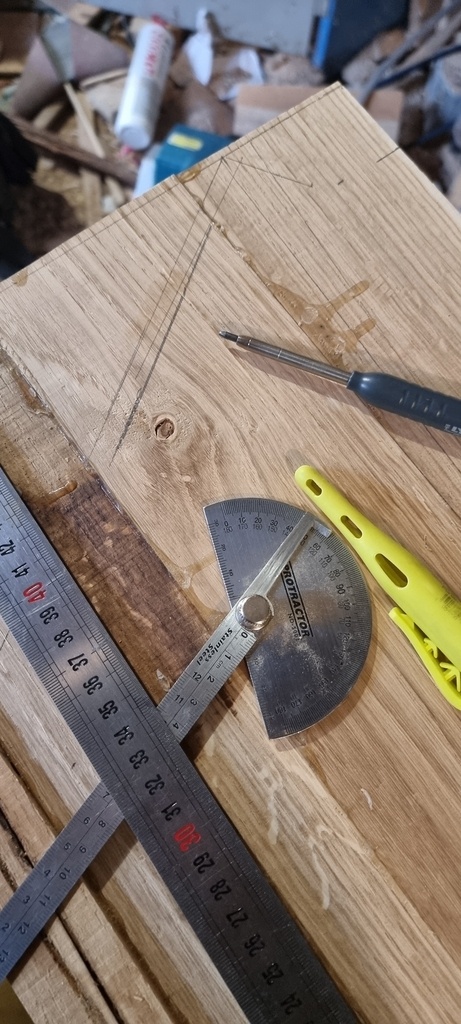

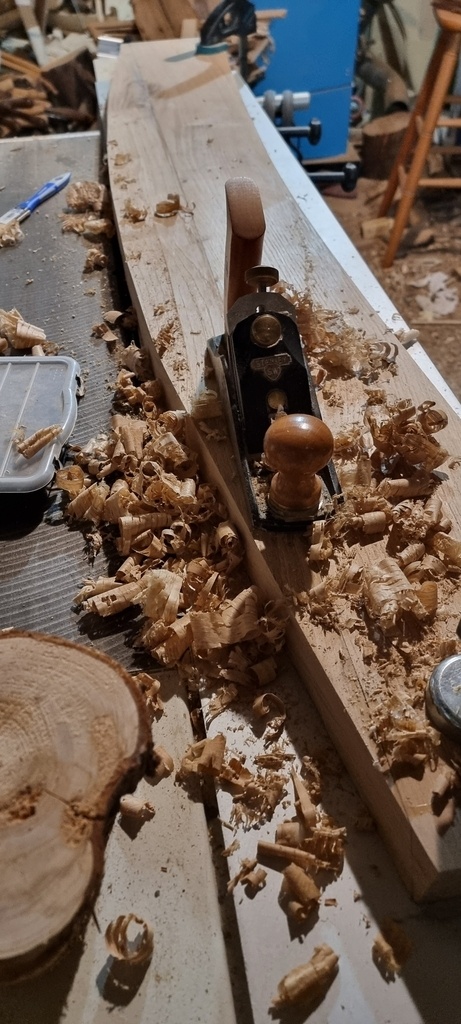

Pour la découpe, j'ai fais une première approche du trait à la scie à ruban puis rabot et ponçage....

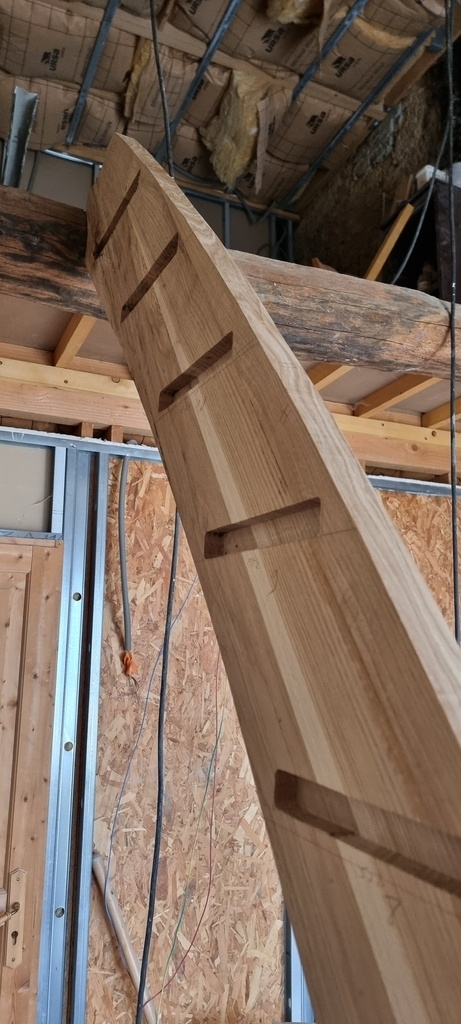

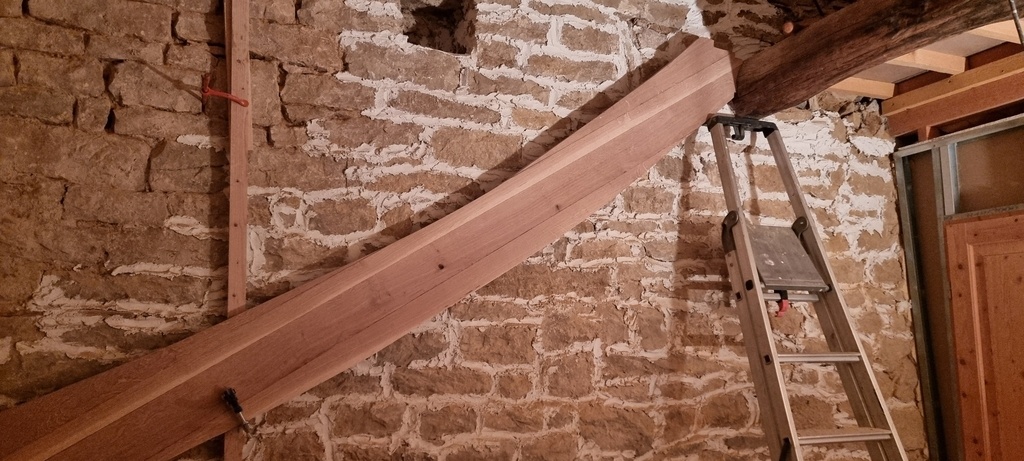

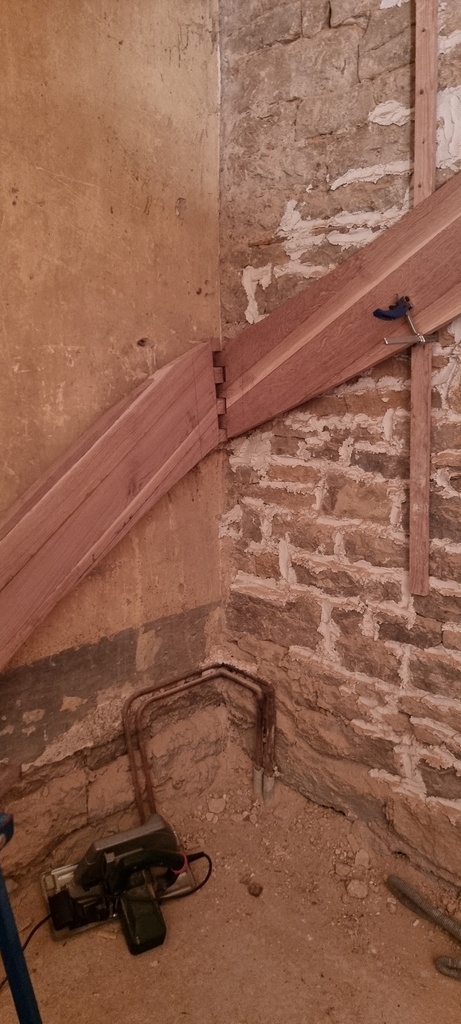

Positionnement des premiers limons

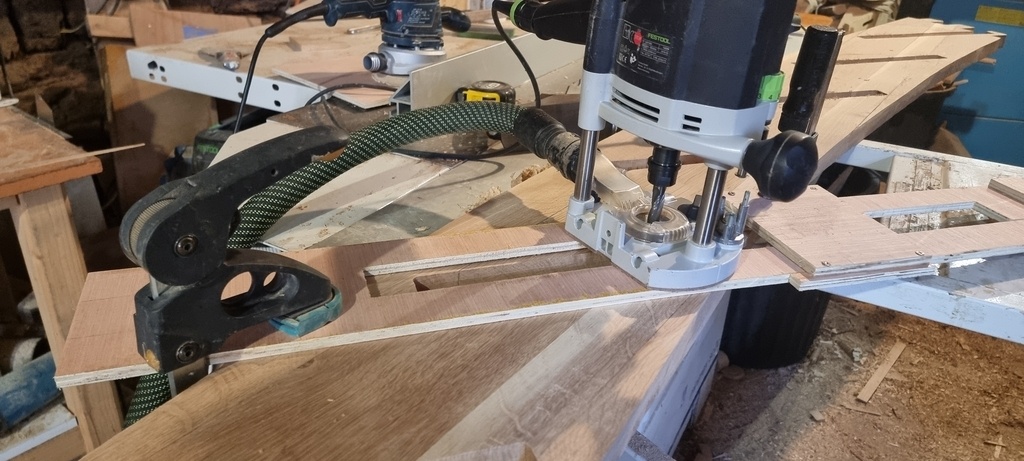

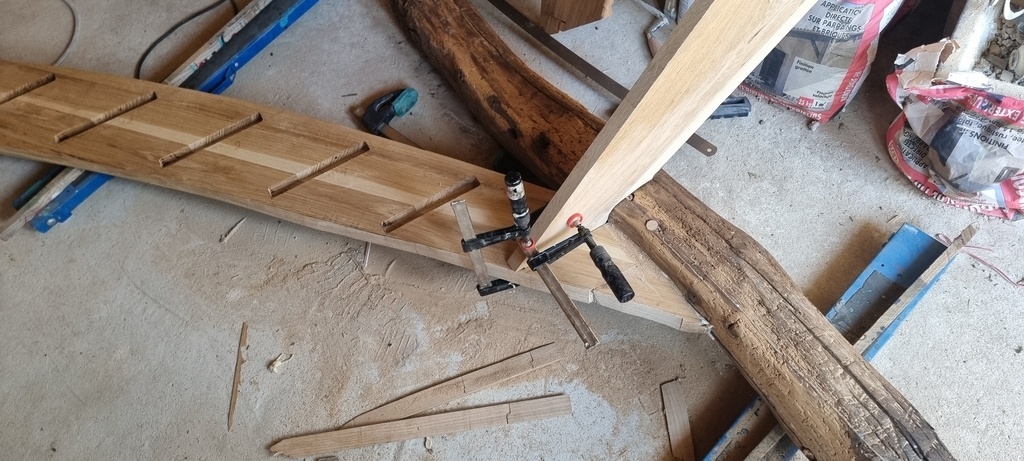

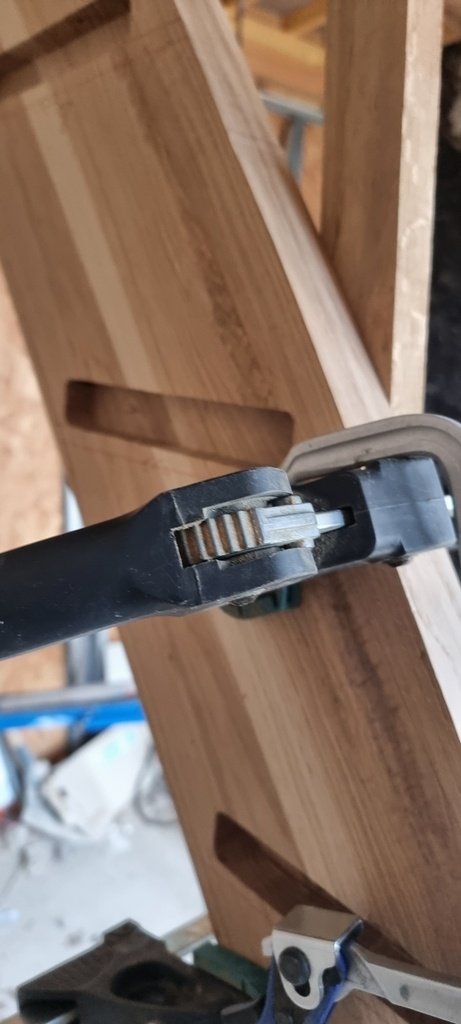

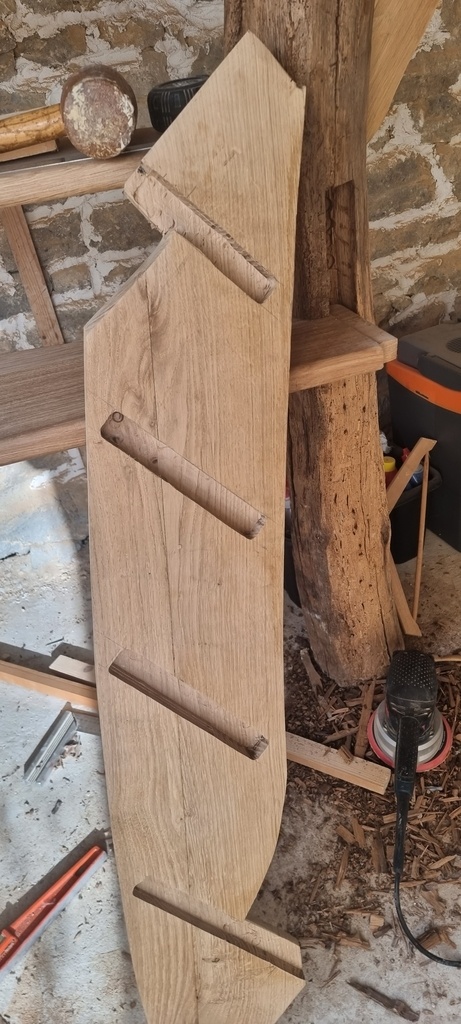

Préparation des entailles de marches avec un petit gabarit maison

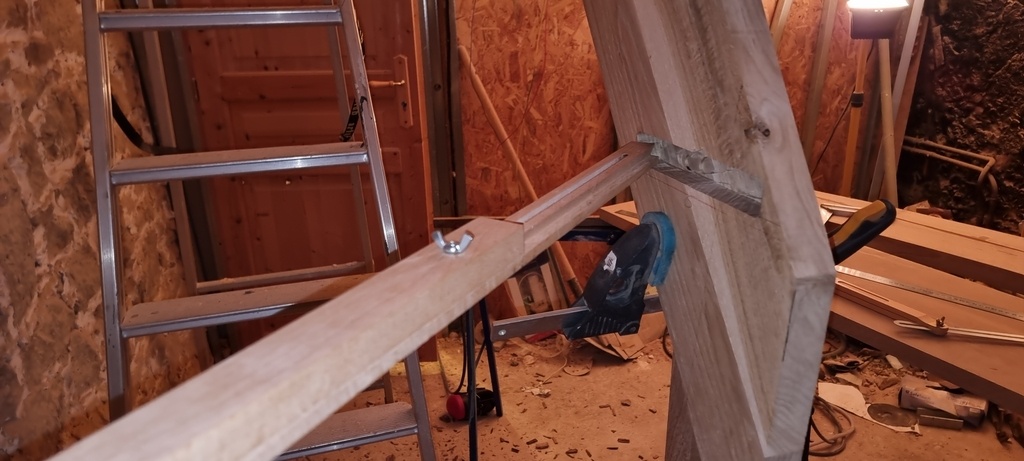

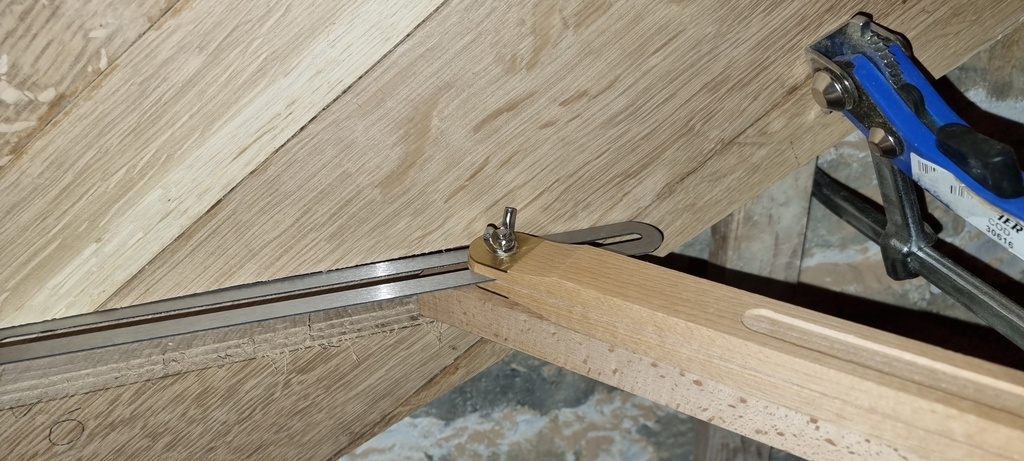

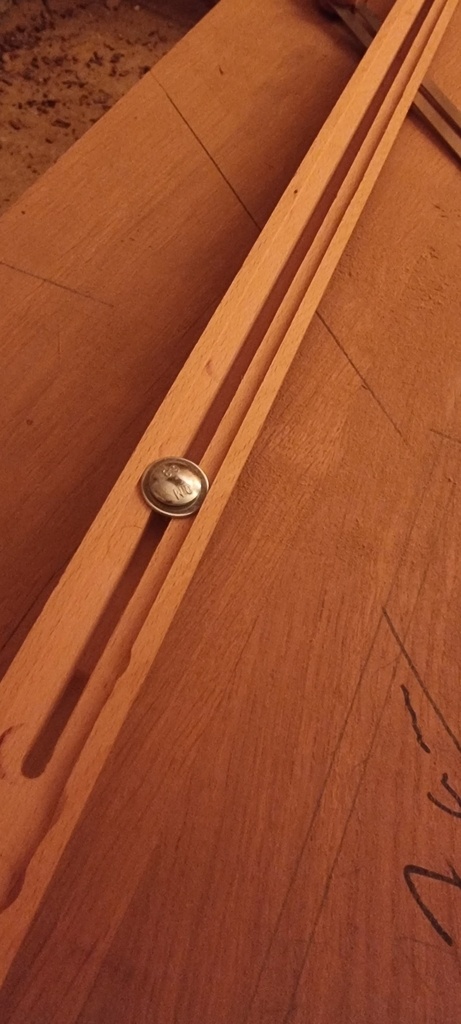

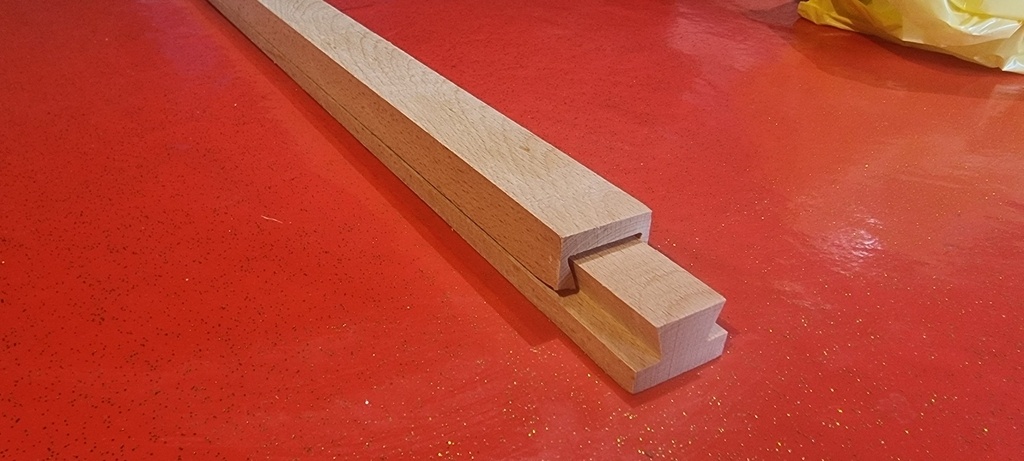

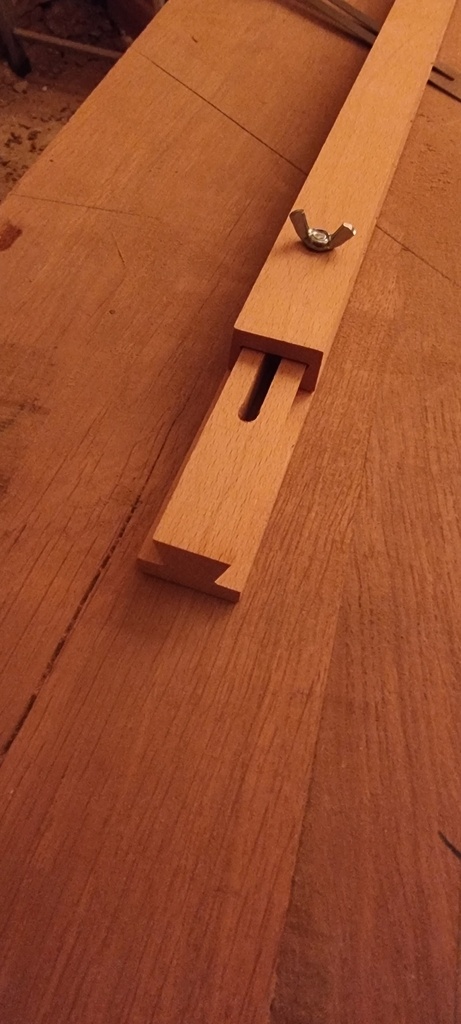

Une pige sur mesure pour reporter les angles et les mesures des marches
L'idée était de me faire une sorte de pige qui, combinée à une fausse équerre me permet de reporter facilement les angles et les mesures de chaque marche.... qui, dans la réalité différe un peu du plan.

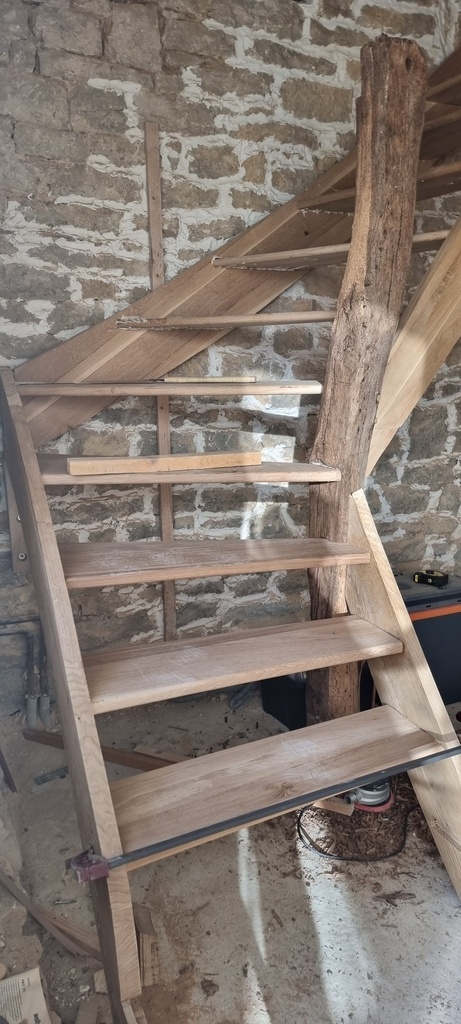

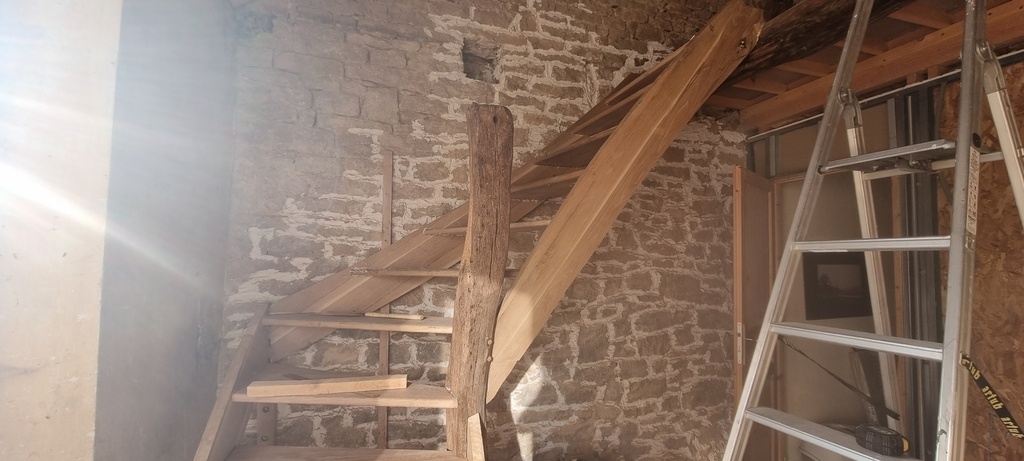

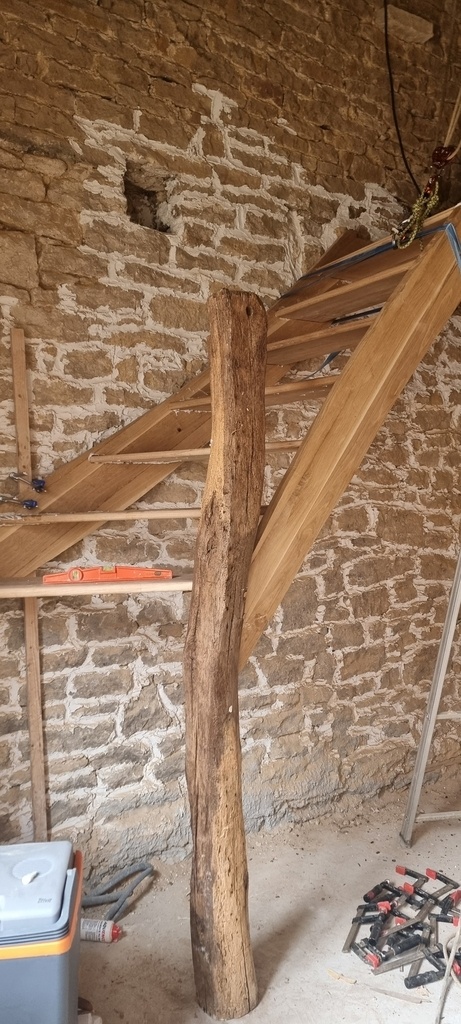

Installation du haut de l'escalier
J'ai décidé de commencer par le haut.

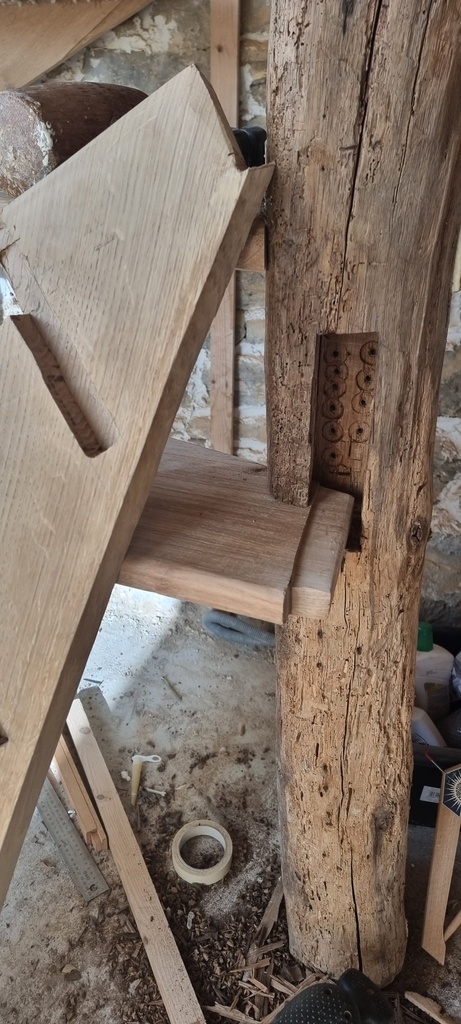

Ce n'était pas simple de placer l'ensemble dans les mortaises de la poutre, mais avec une bonne vieille technique de mouflage (la même que pour sortir un alpiniste d'une crevasse) on s'en sort toujours
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
Bonjour, une question: comment as tu obtenu la forme des limons avant d'avoir tracé les entailles de marches?
J'ai fais un premier tracé au crayon, puis j'ai tout recommencé avec sketchup.... (je suis super nul en traçés, et je voulais faire des exercices). J'ai balancé mes marches avec la tecnique de la herse (il y a plein de tutos sur internet) et cela a déterminé la forme de mes limons.
Depuis, j'utilise mon plan sketchup pour reporter les mesures.
Tout d'abord il n'y a pas de nuls, on débute tous un jour.
J'ai toujours tracé au sol à l'ancienne mais le processus reste le même. Déjà faire la vue en plan ensuite les limons en commençant par les marches et contremarches si il y'en a, ensuite le bois à laisser autour, les poteaux, les mains courantes, les balustres. Pour un exemple classique.
Celui ci peut peut-être te donner des idées :
Voir aussi cet article de sylvainlefrancomtois
Epure, mise en œuvre et le tracé
pour info , quand tu édites ton pas a pas et que tu défile vers le bas , tu as la possibilité de supprimer un article
a part cette remarque bel exercice, merci du partage
Je n'ai pas trouvé la fonctionnalité "suppression" du coup, je me suis dit que j'allais modifier cet article lors de la prochaine étape....
