Etude et tracé d'un escalier quartier tournant

Etude et tracé d'un escalier quartier tournant

Présentation d'une étude, prise de mesures, tracé complet sur papier pour exécution suivant gabarits.

Liste des articles

Mis à jour

Partager

Relevé de mesures ,tracé de l'épure et des gabarits

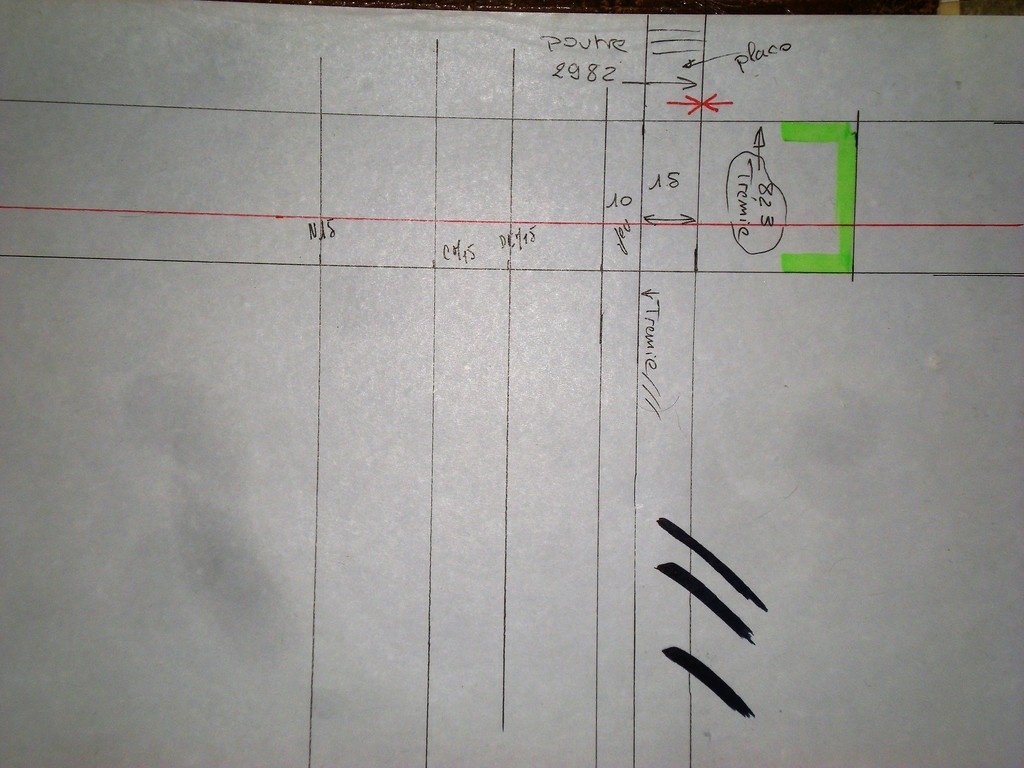

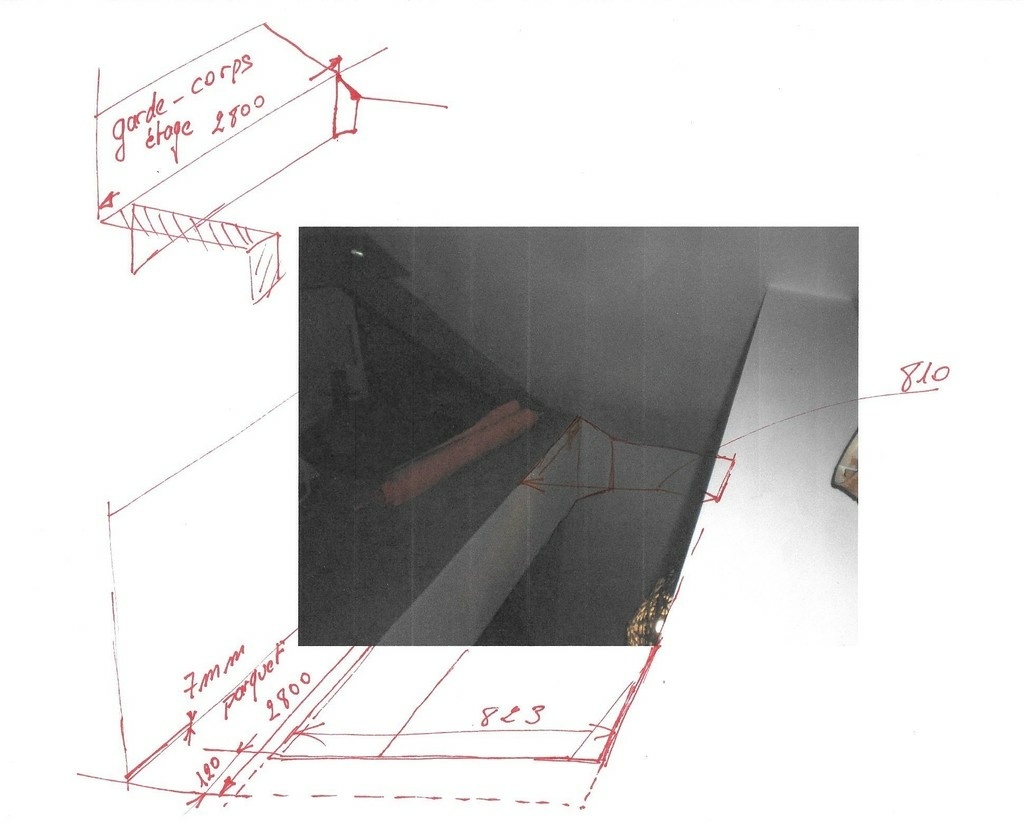

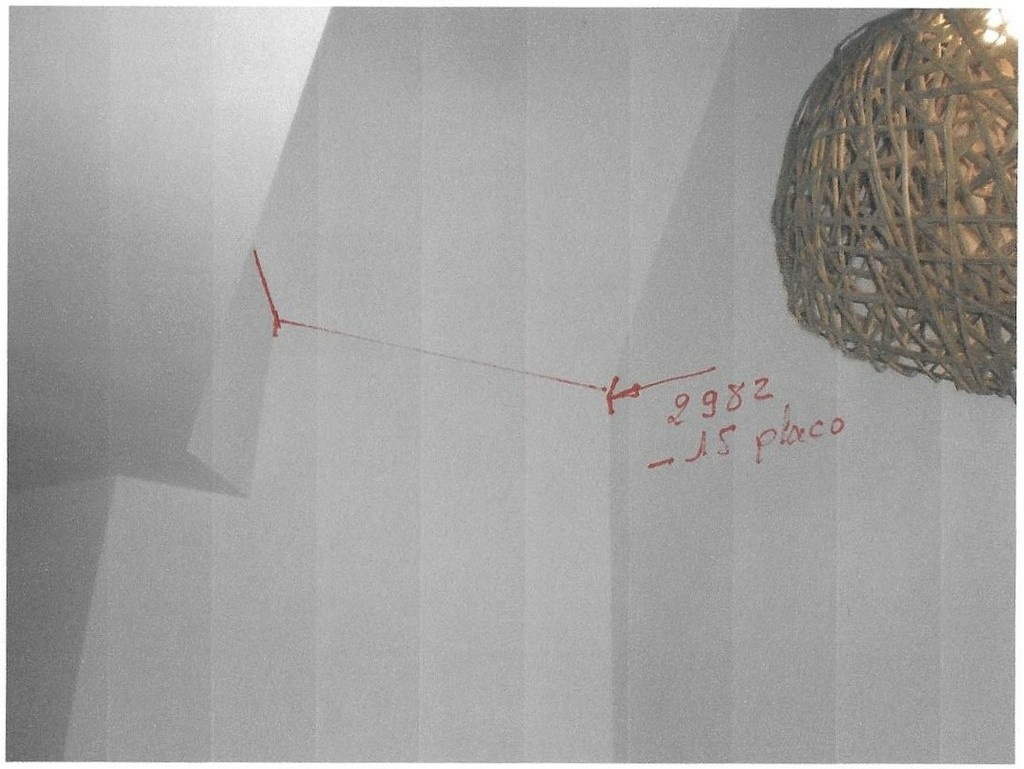

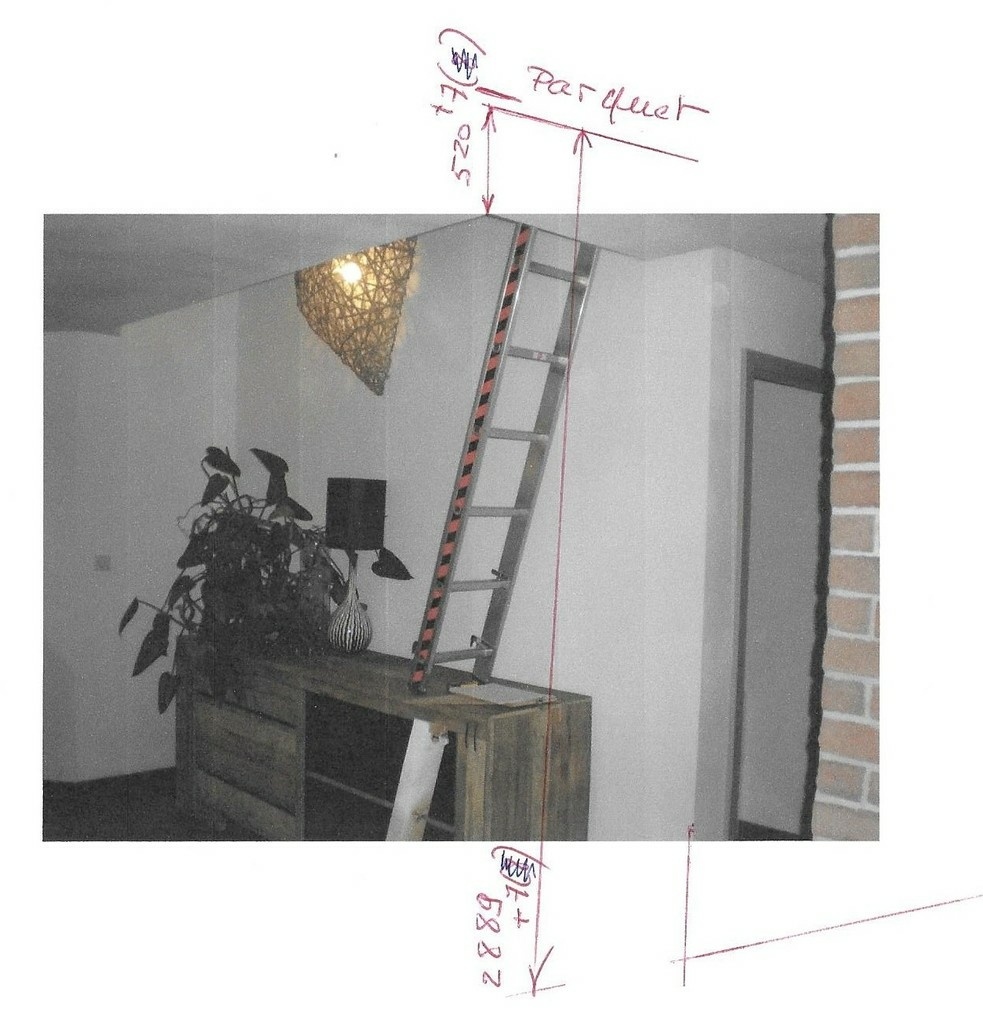

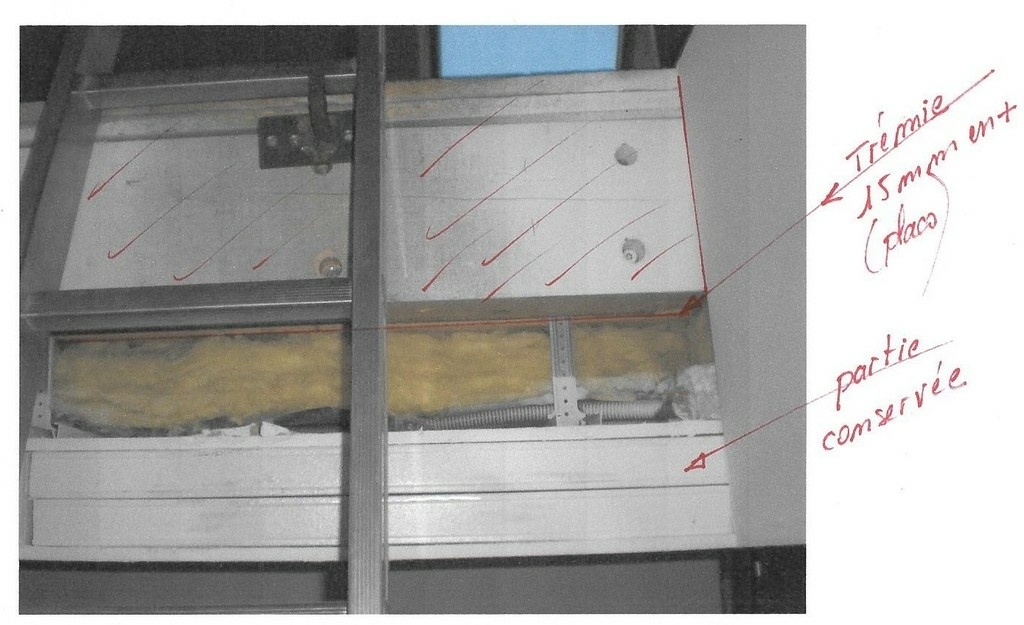

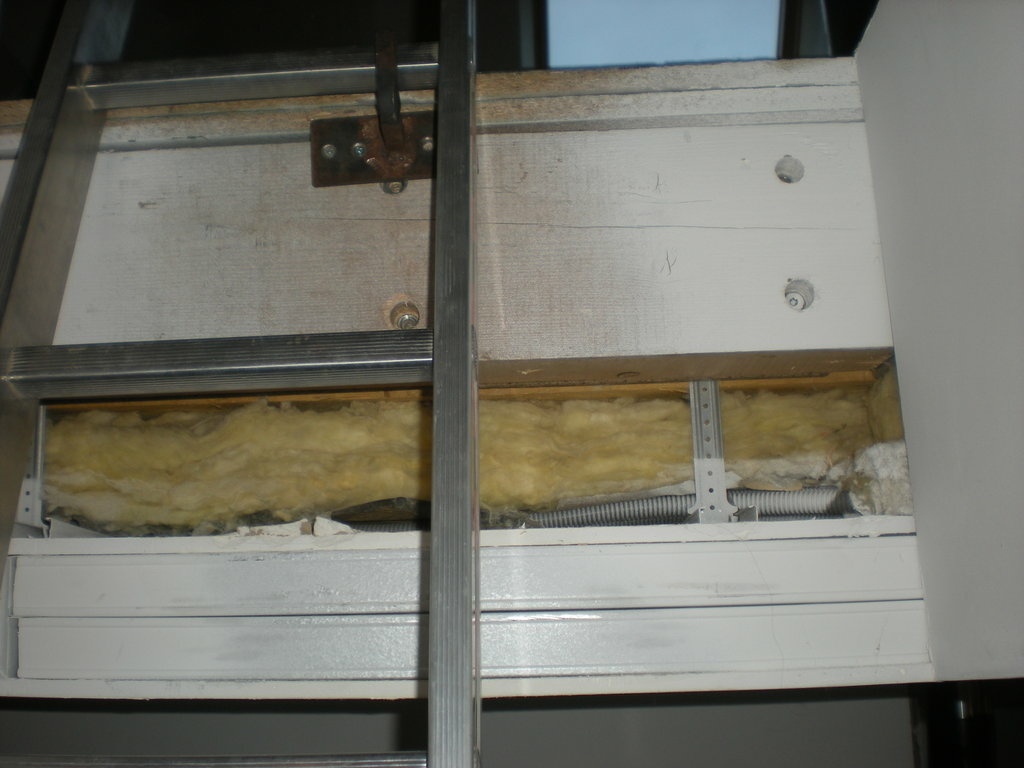

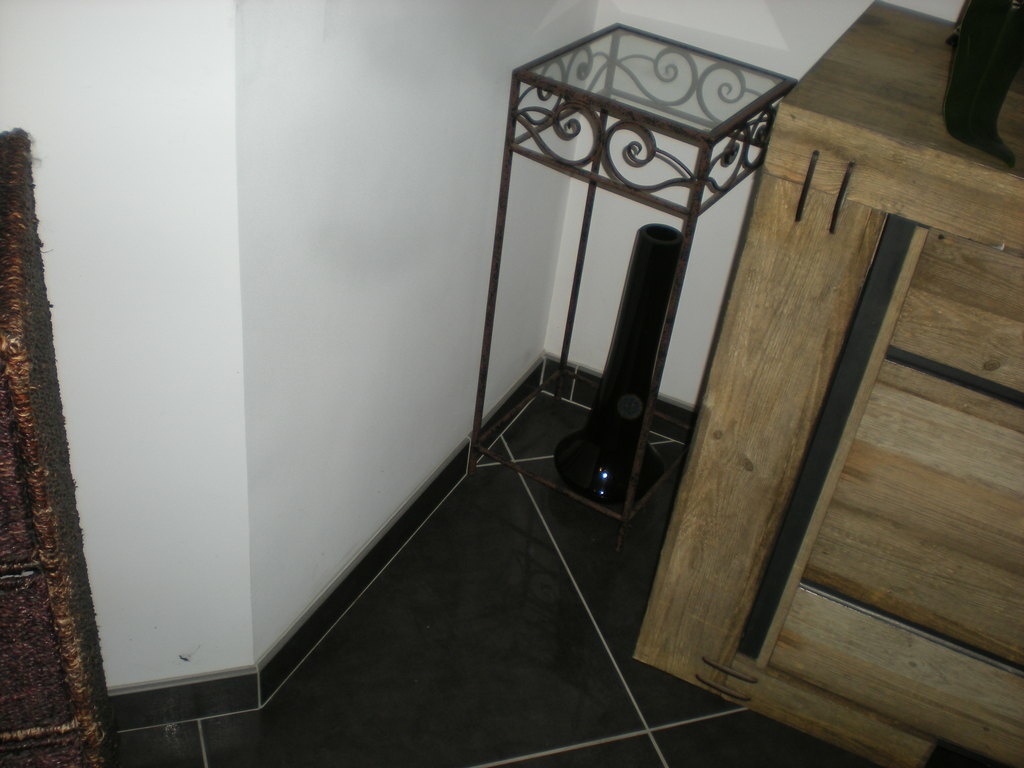

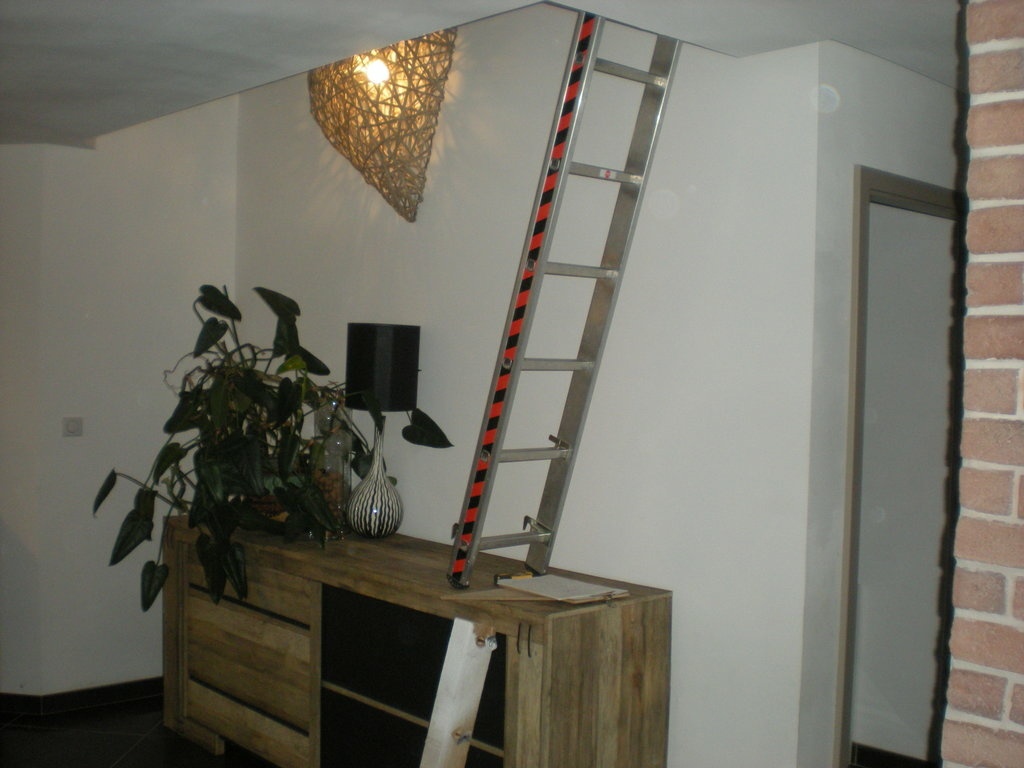

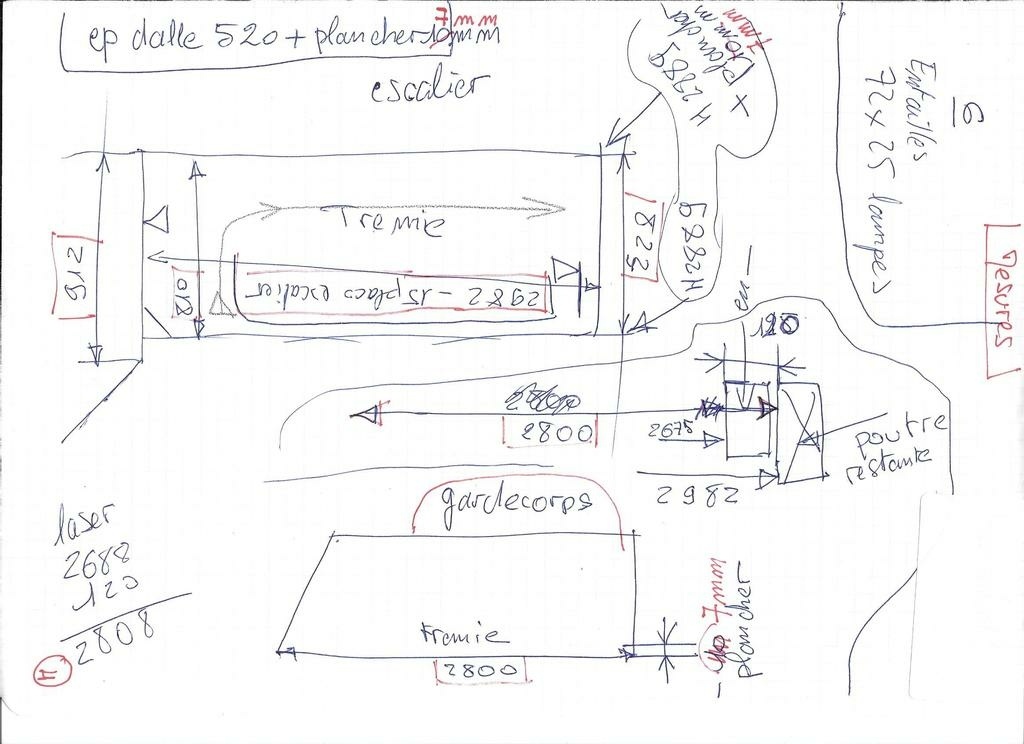

Chronologie de la prise de mesures.

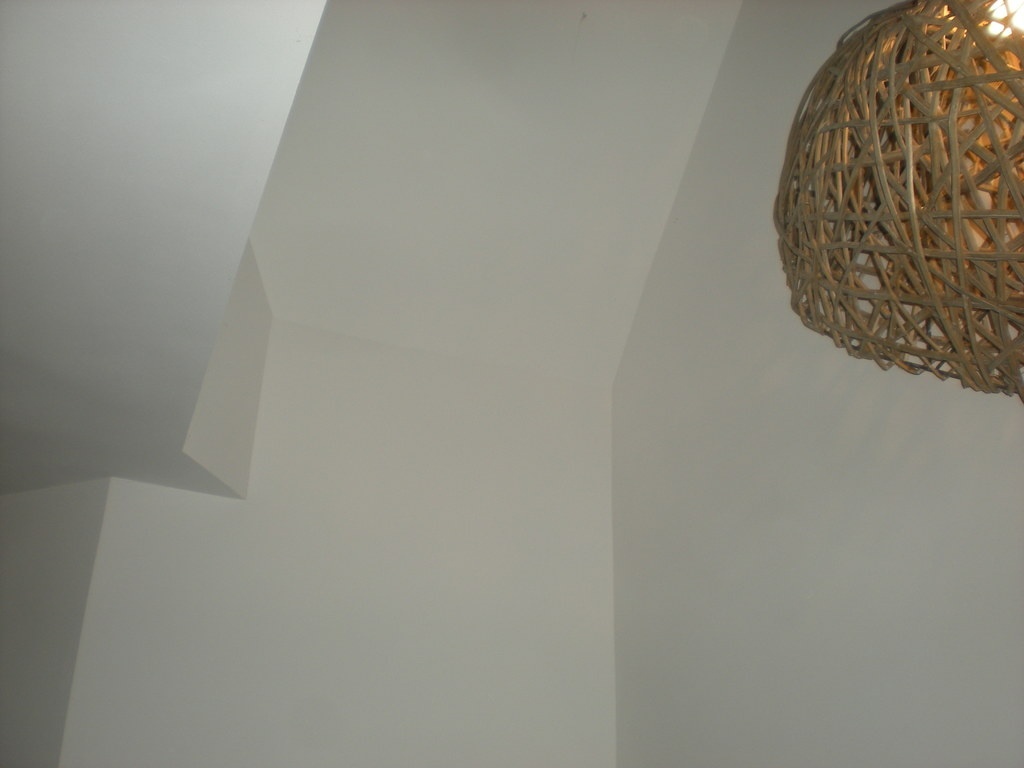

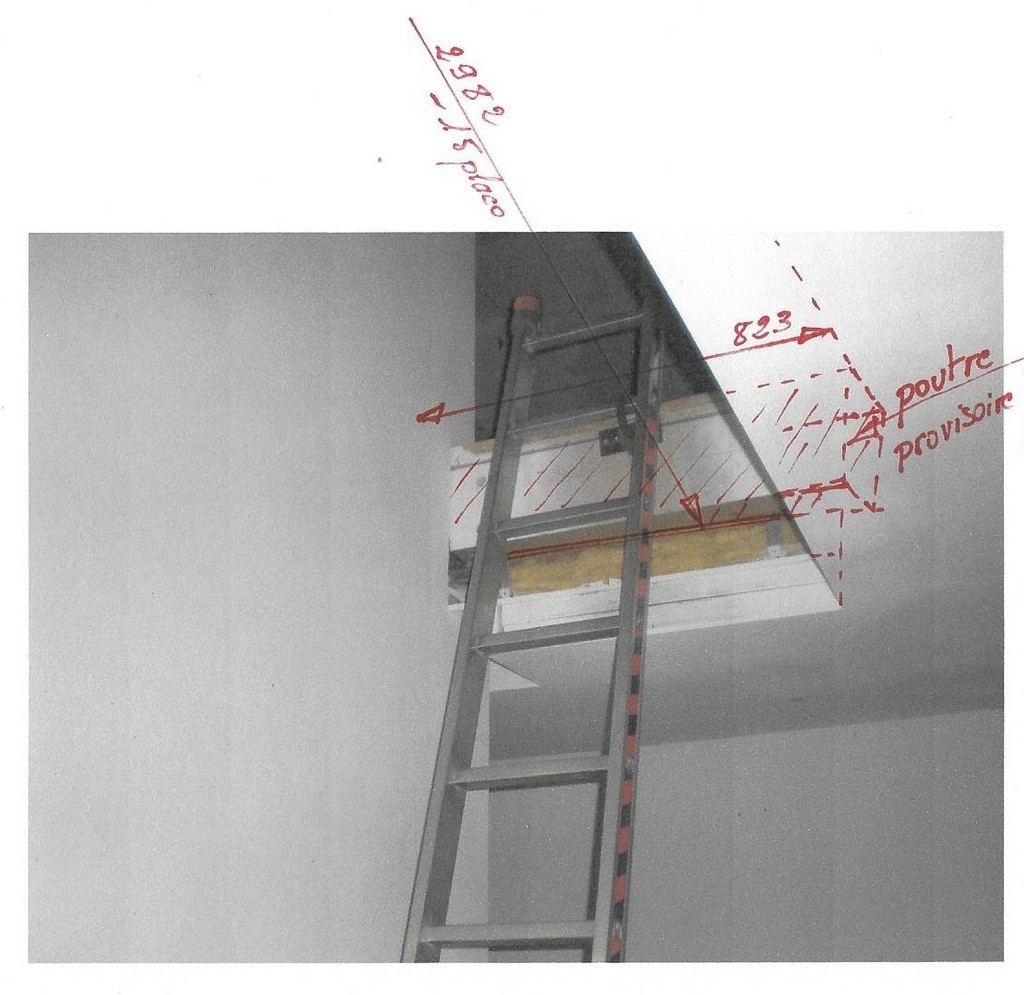

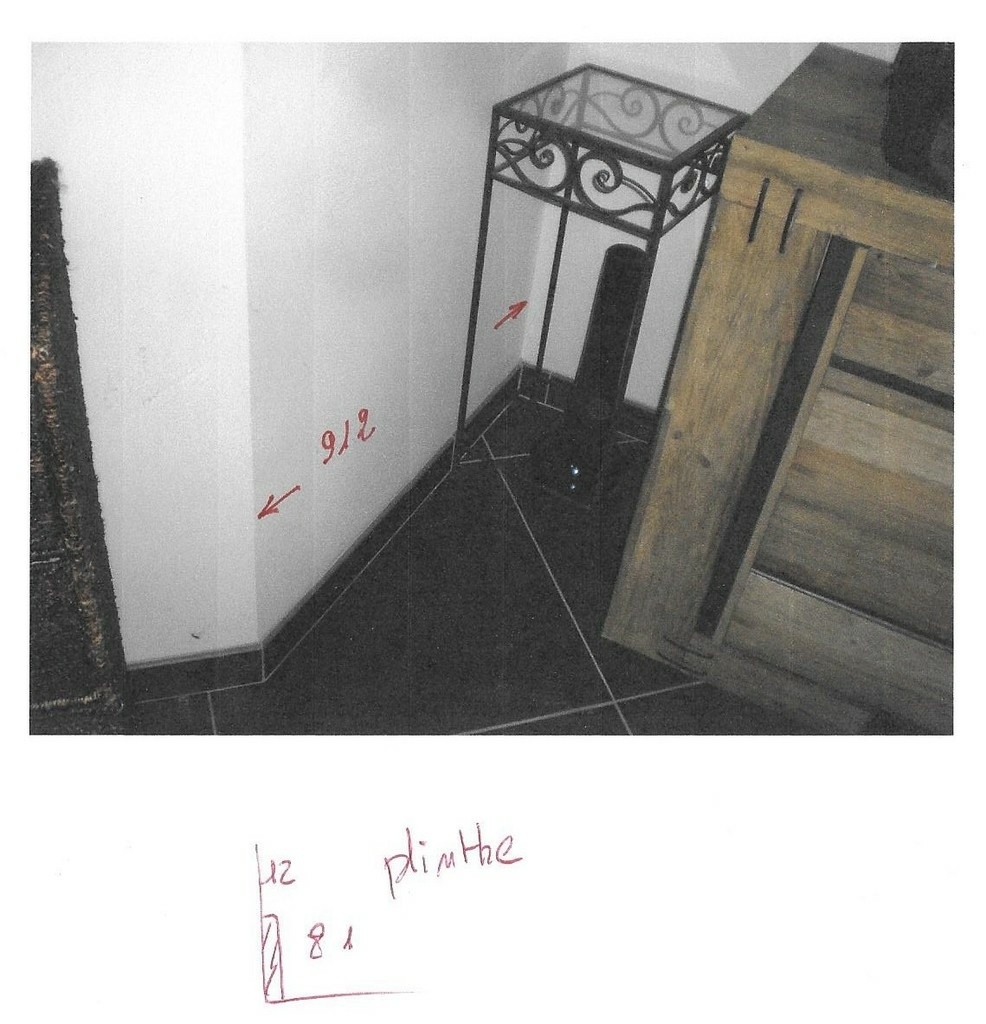

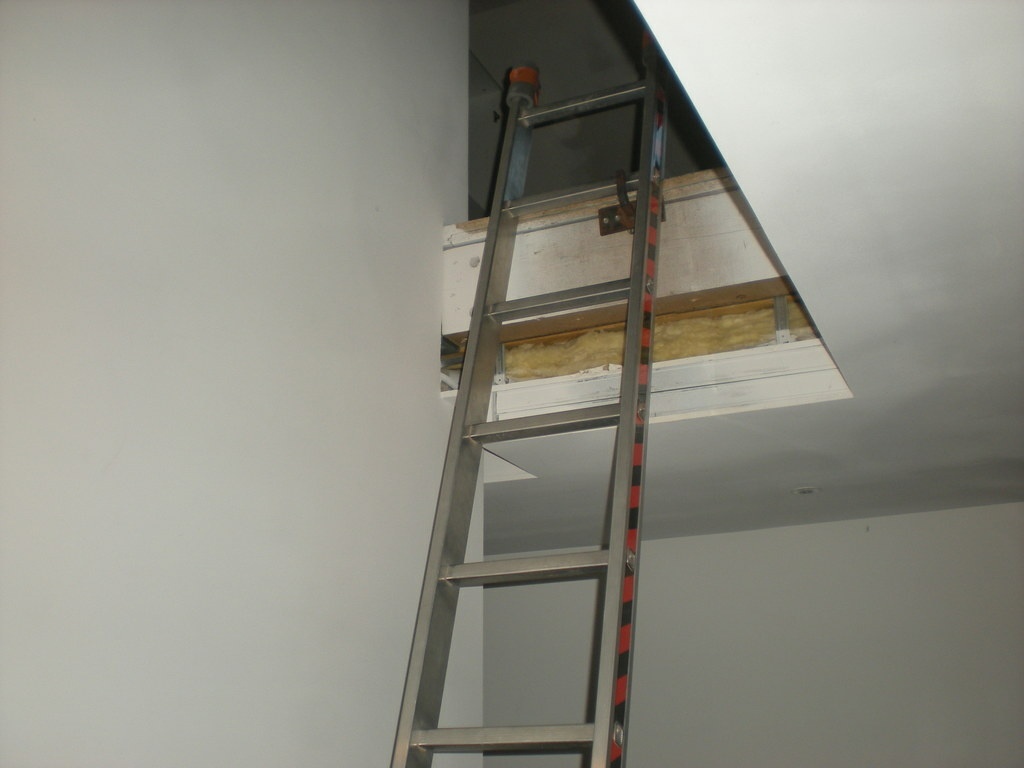

Prise de mesures suite

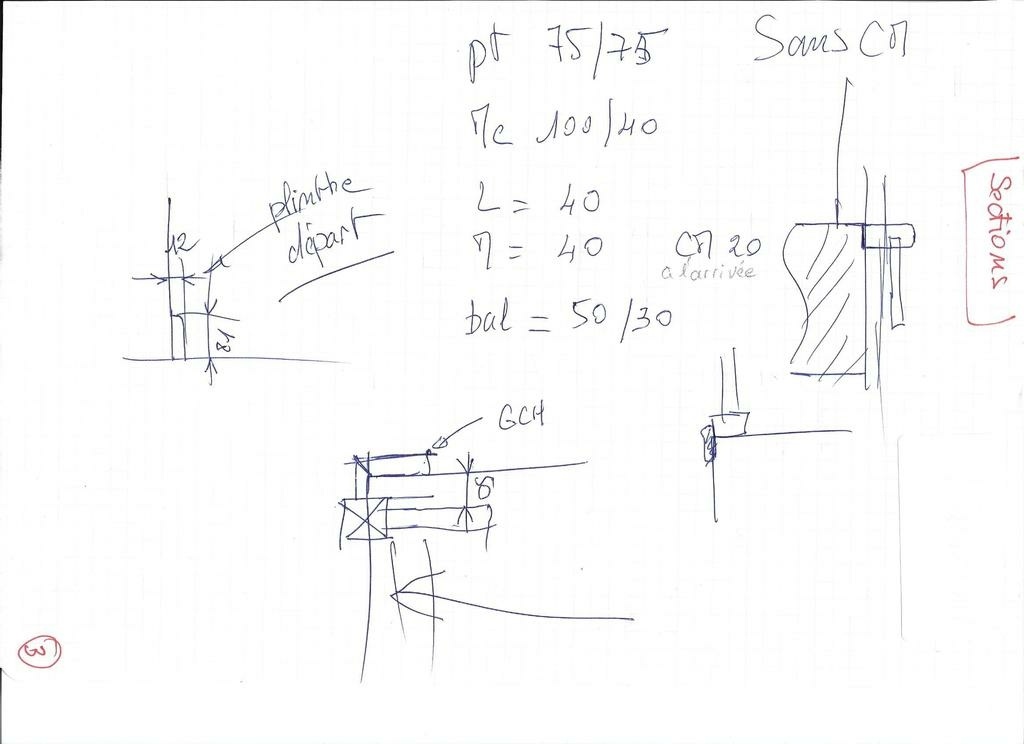

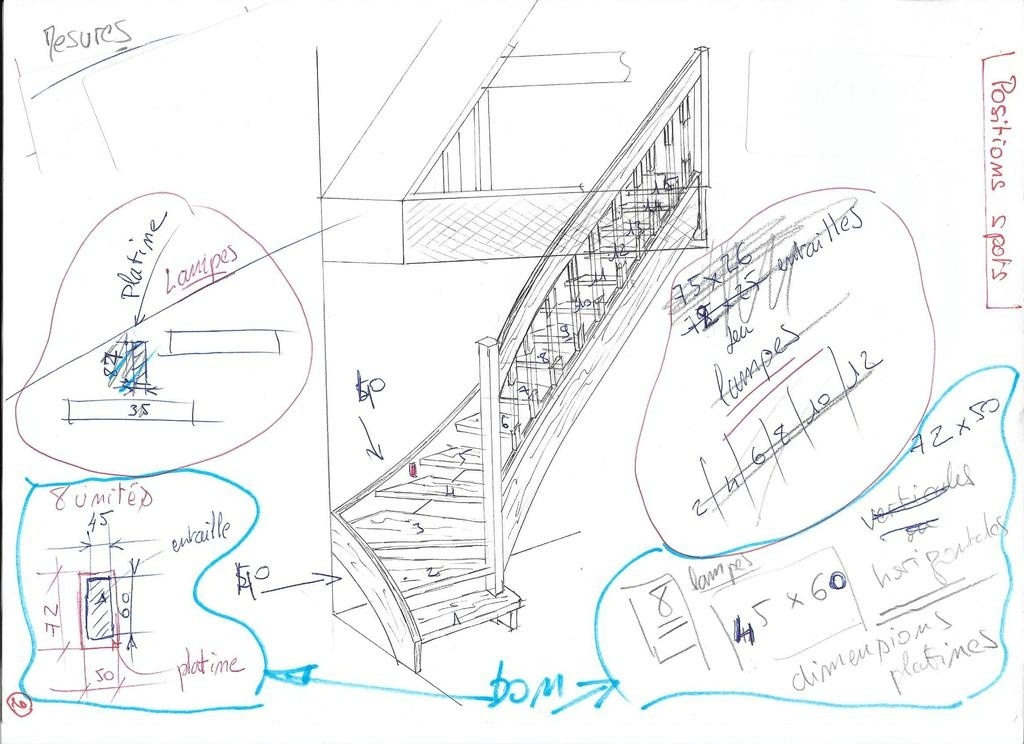

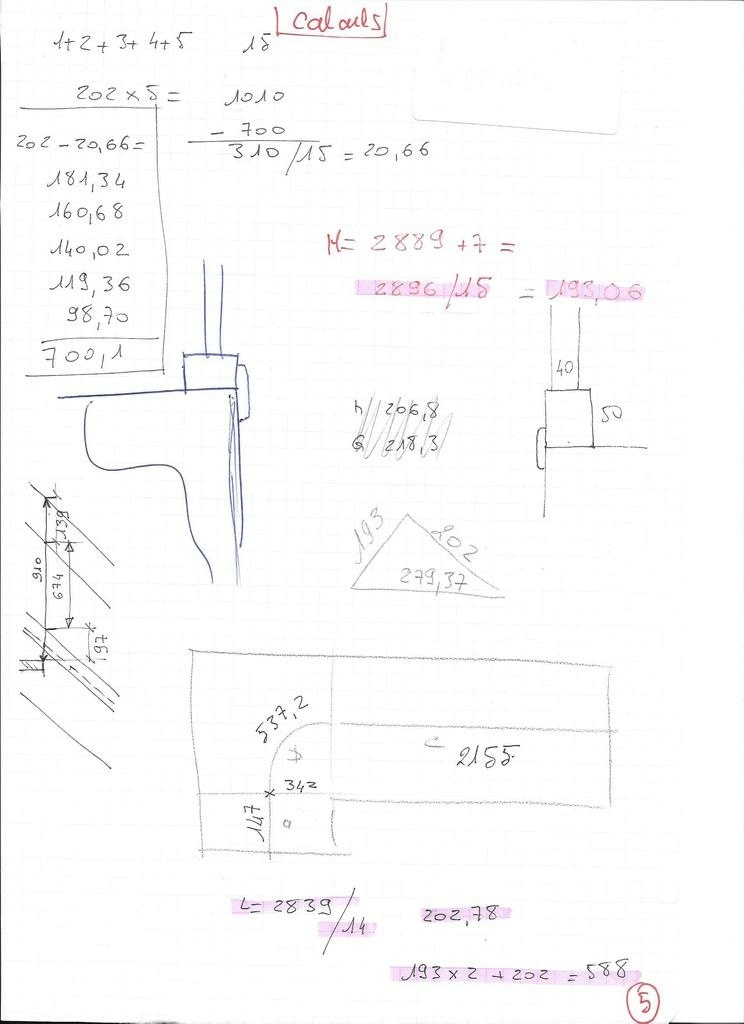

Étude du projet avec mesures.

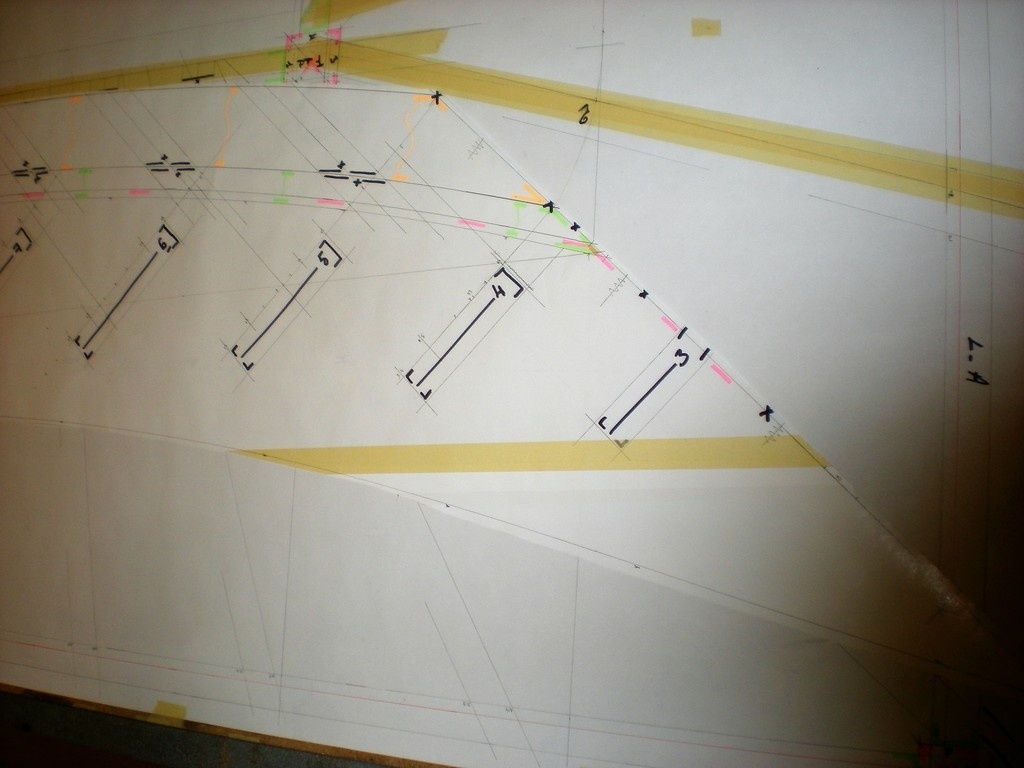

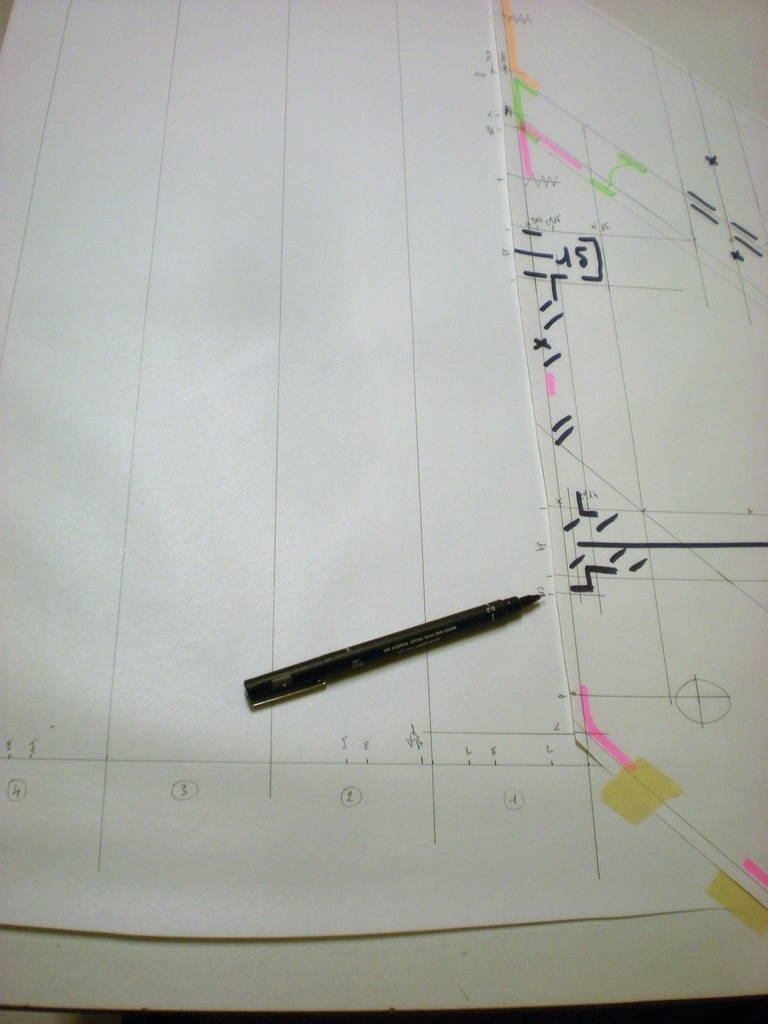

Mise en place de l'épure.

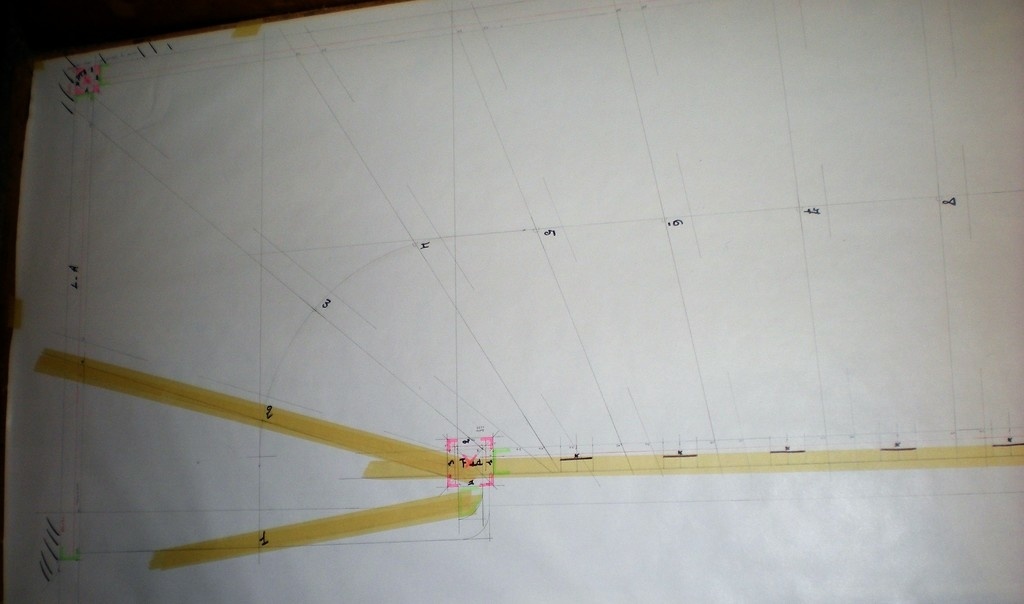

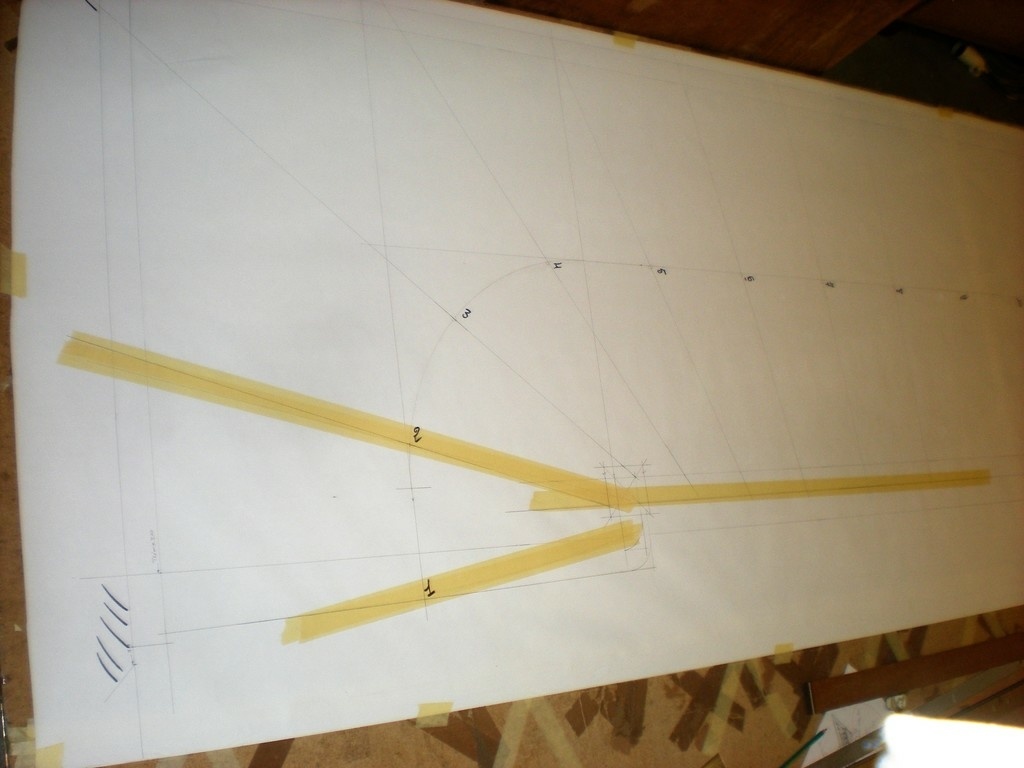

Balancement par progression arithmétique.

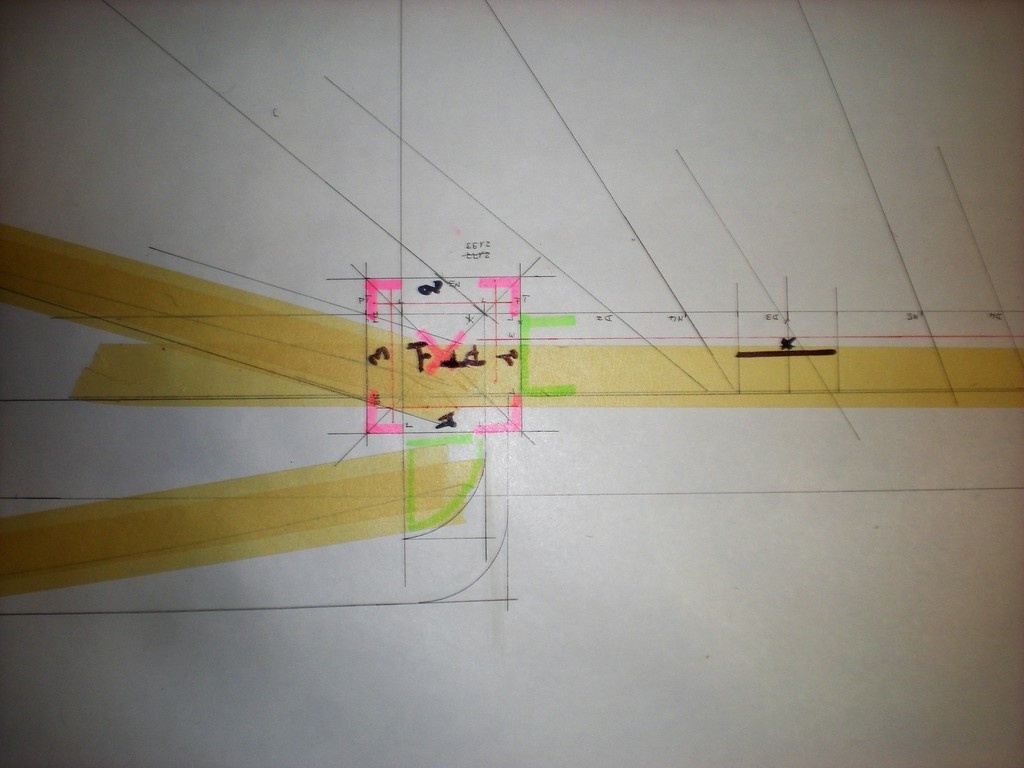

Emplacement de limons, des poteaux, des balustres.

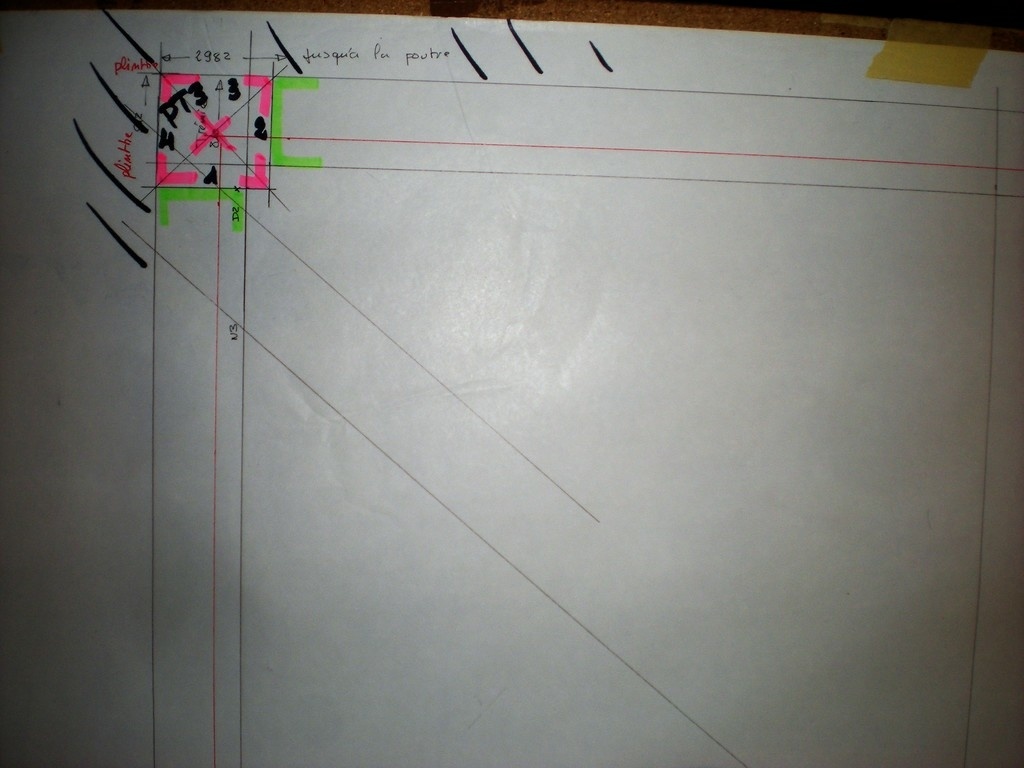

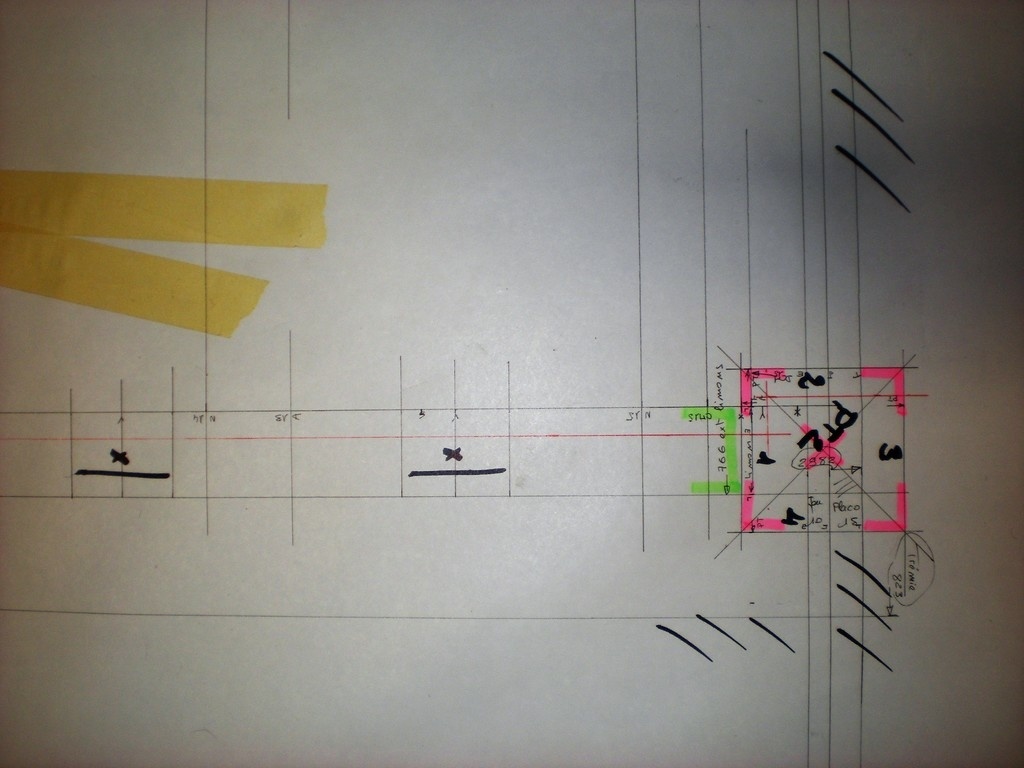

Les poteaux numérotation des faces.

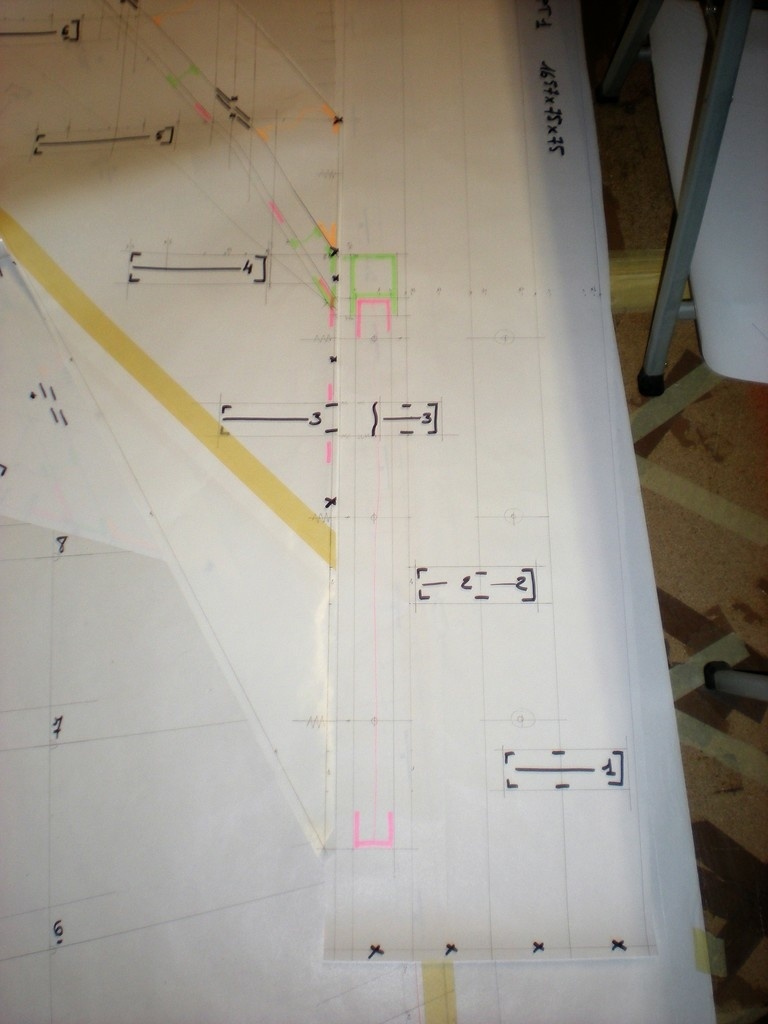

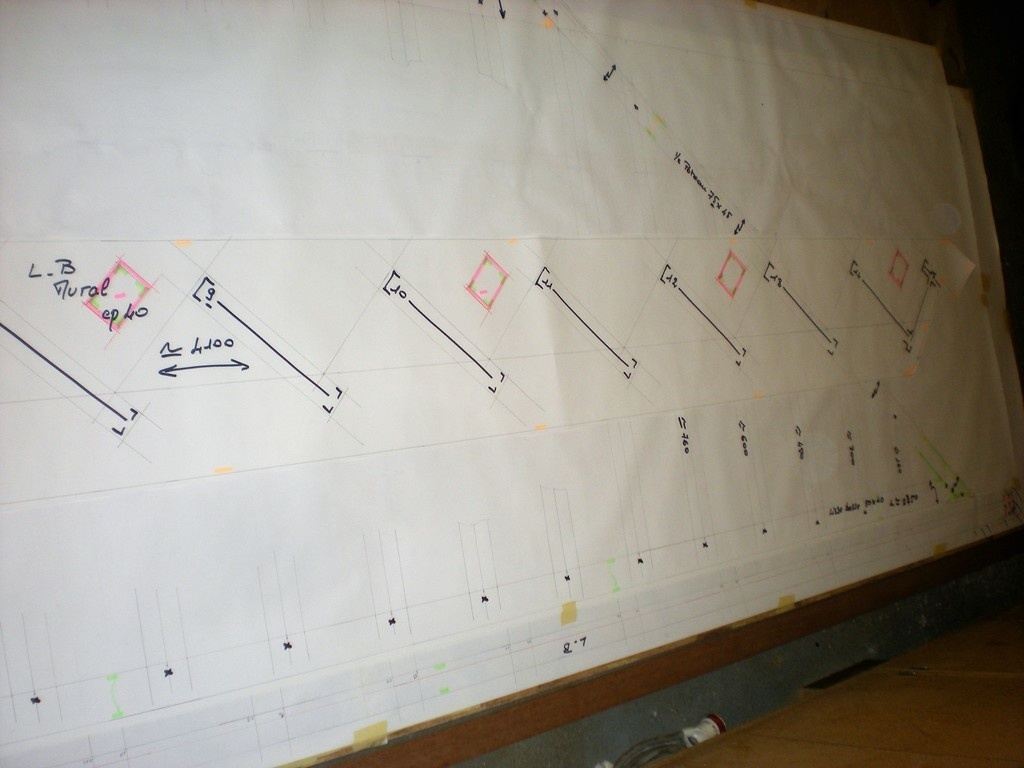

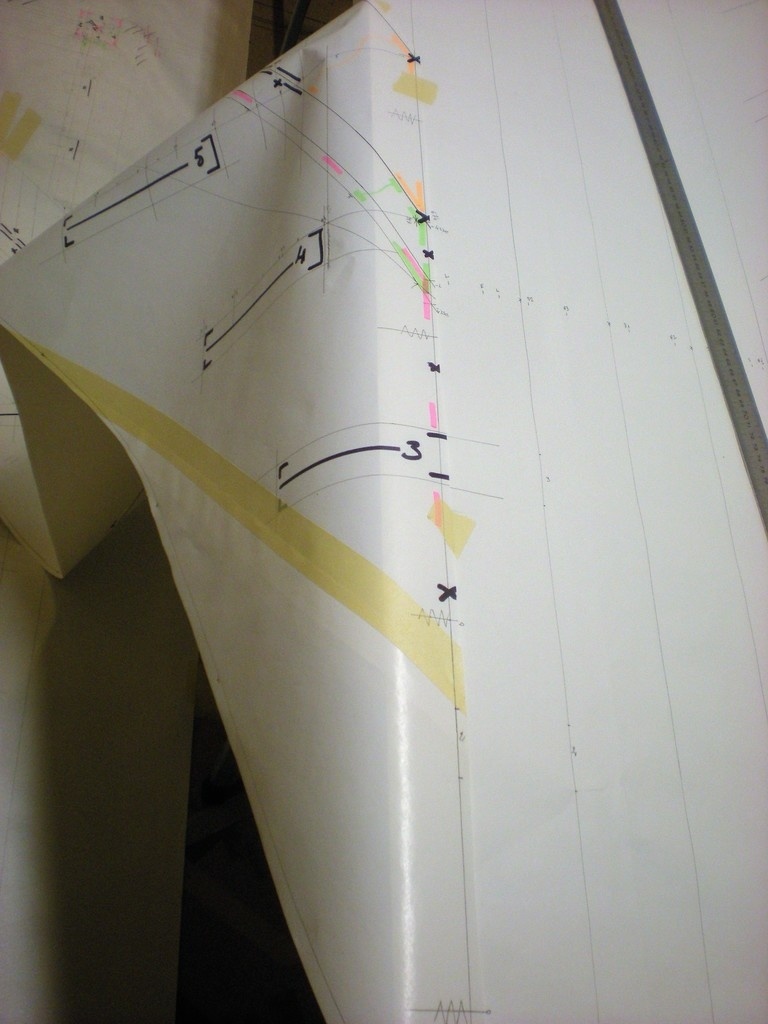

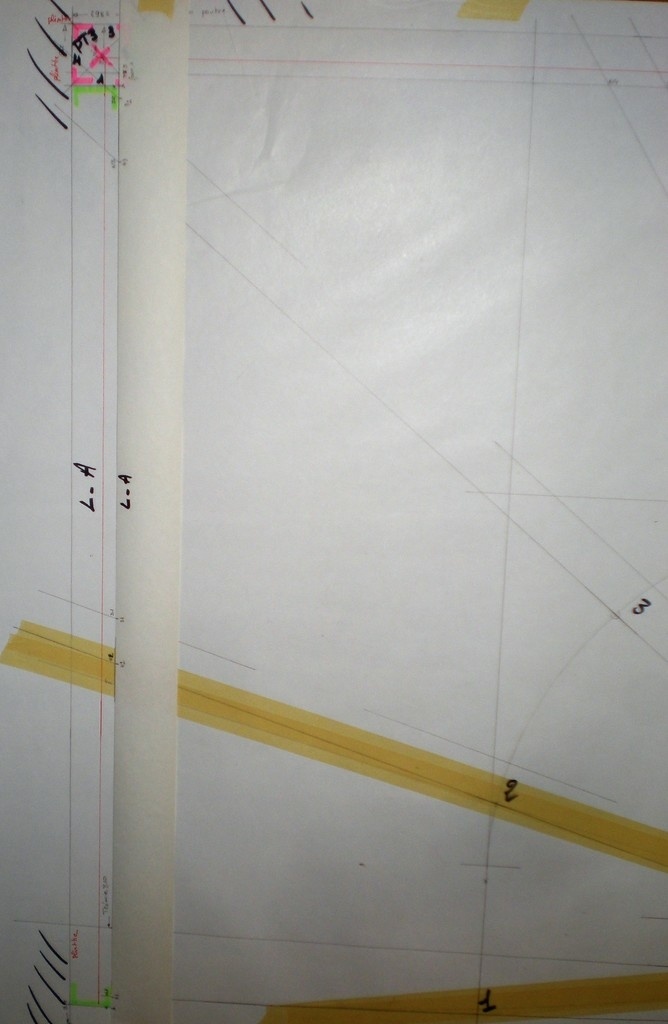

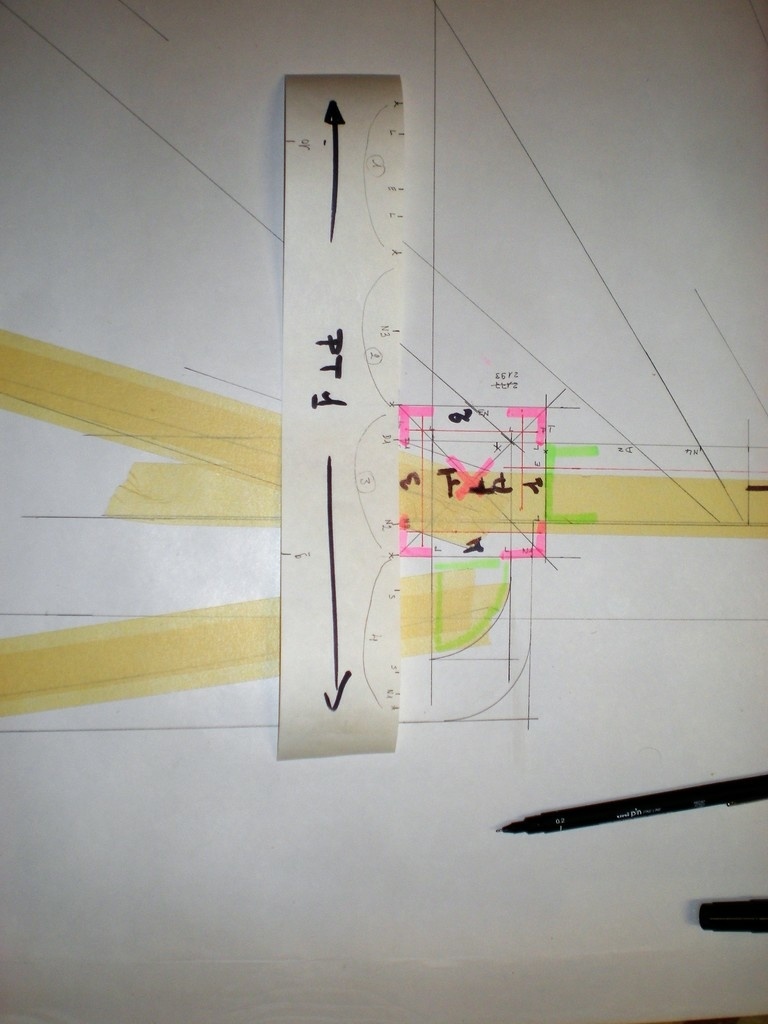

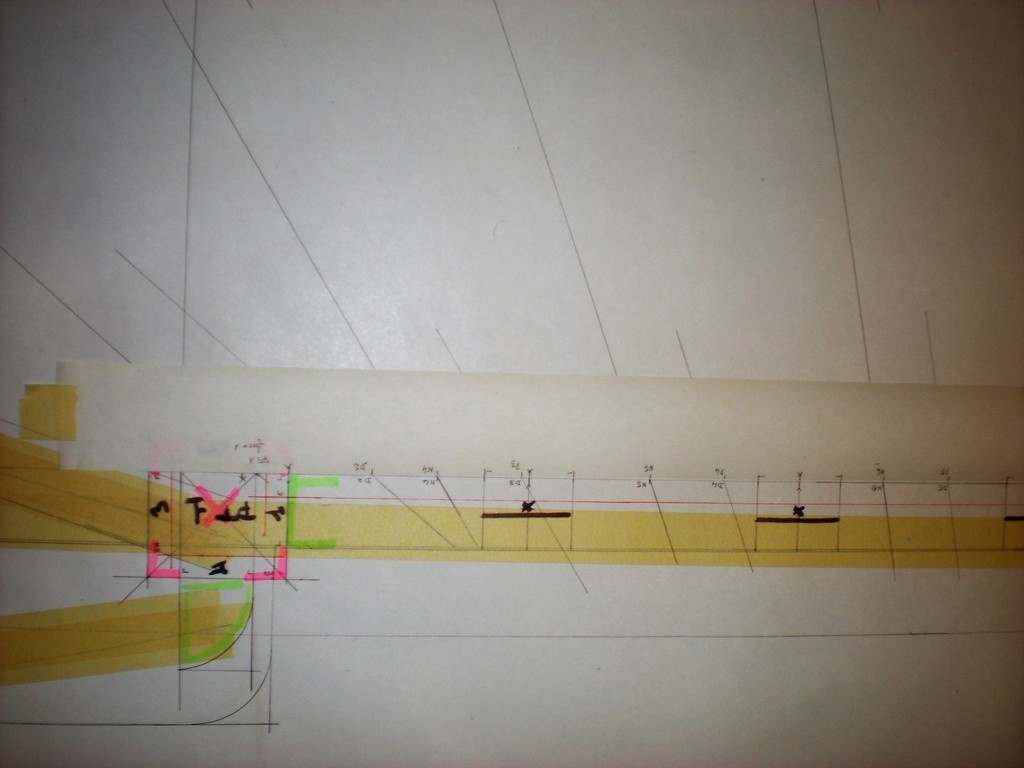

Relevé des limons (marches, contremarches, balustres) pour traçage sur papier (avec un rouleau en papier en guise de pige.)

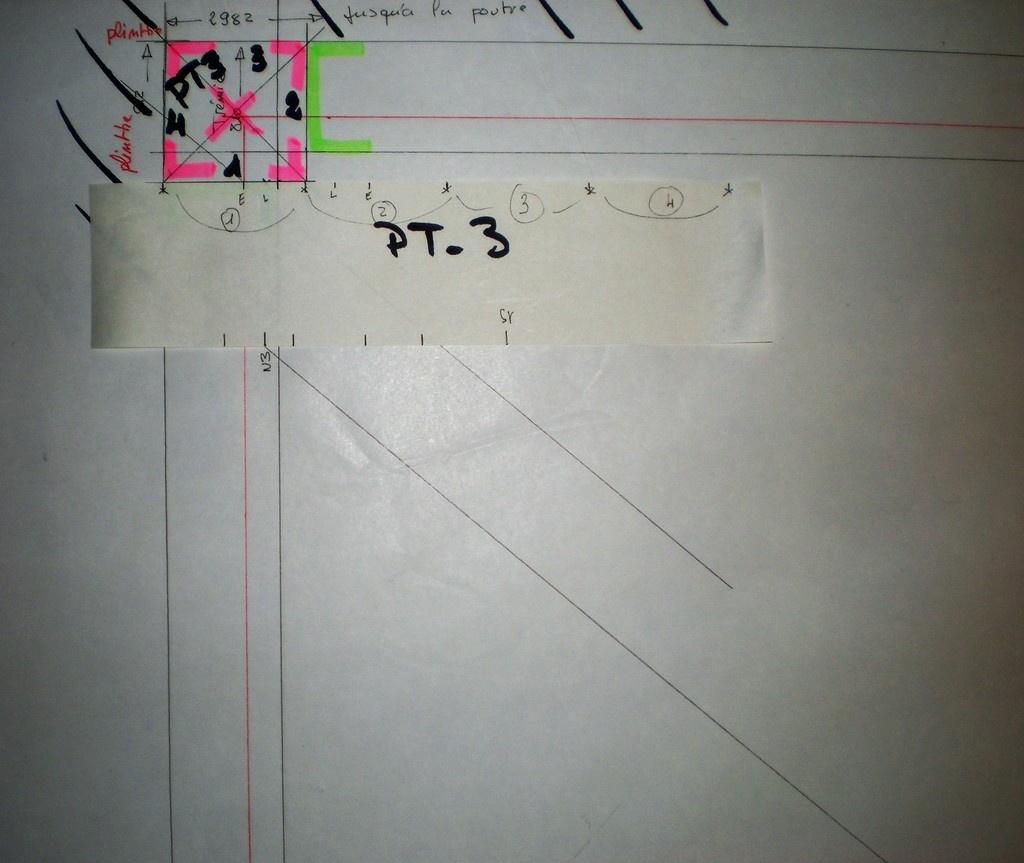

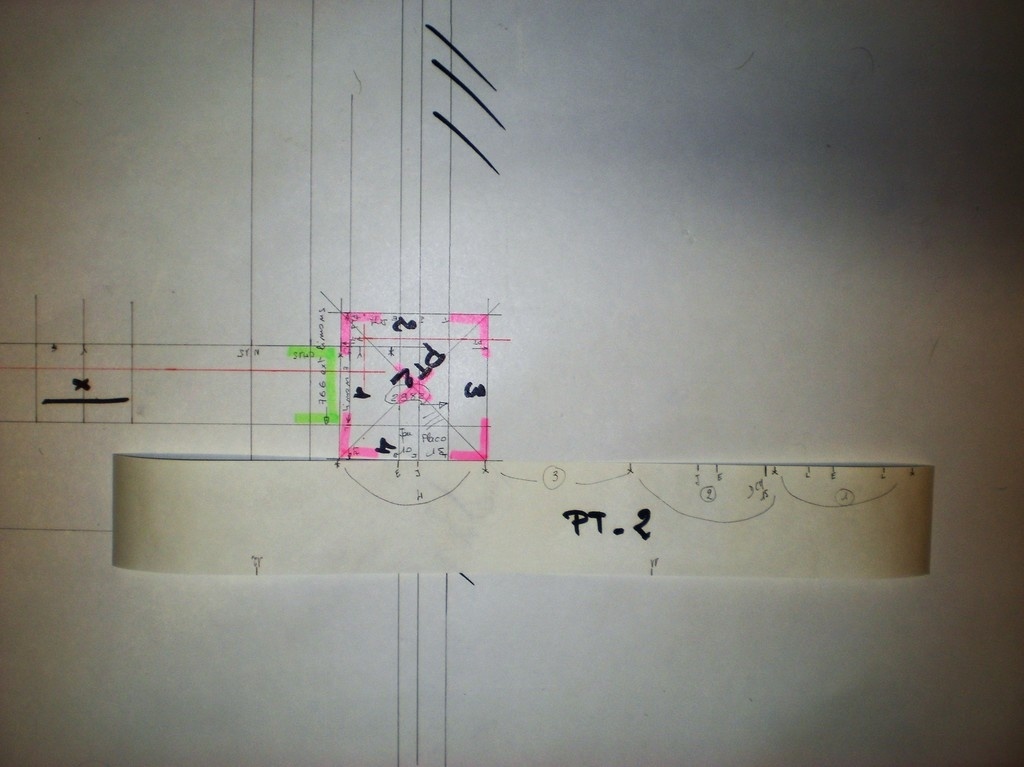

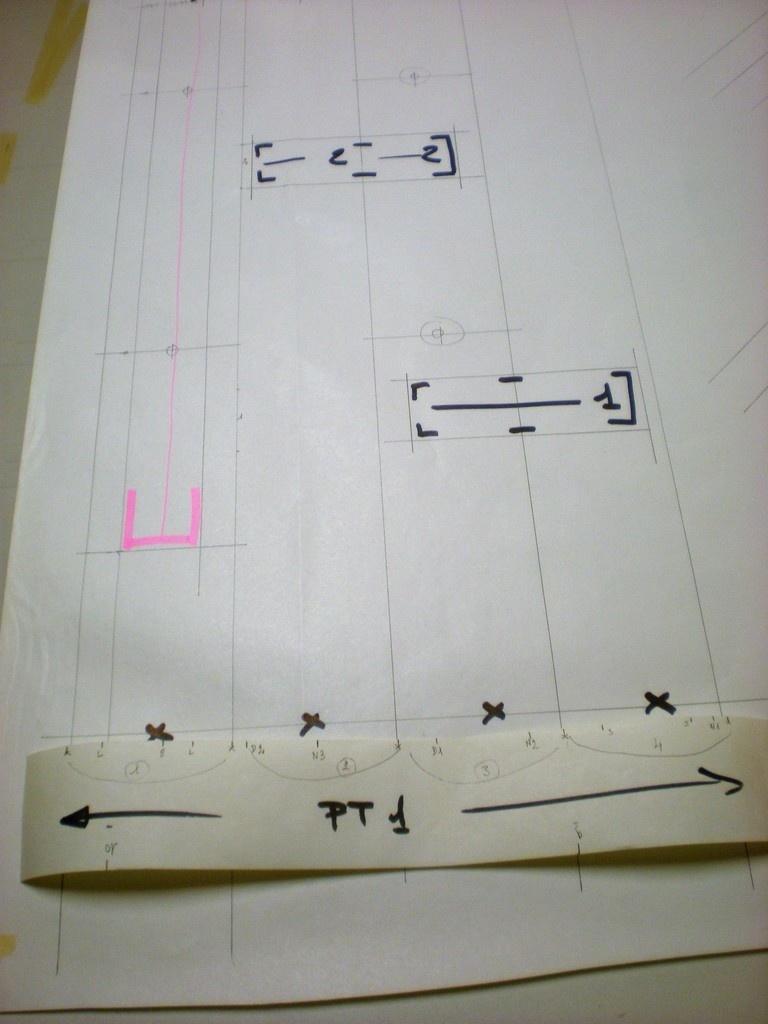

Relevé des faces de poteaux avec le même principe.

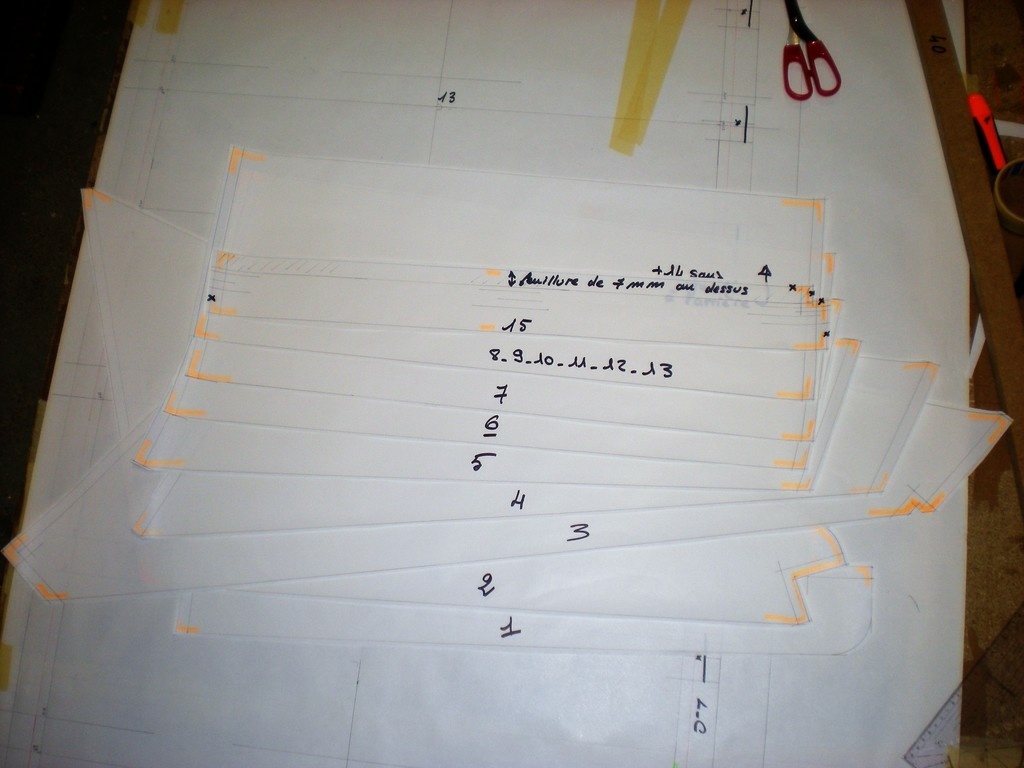

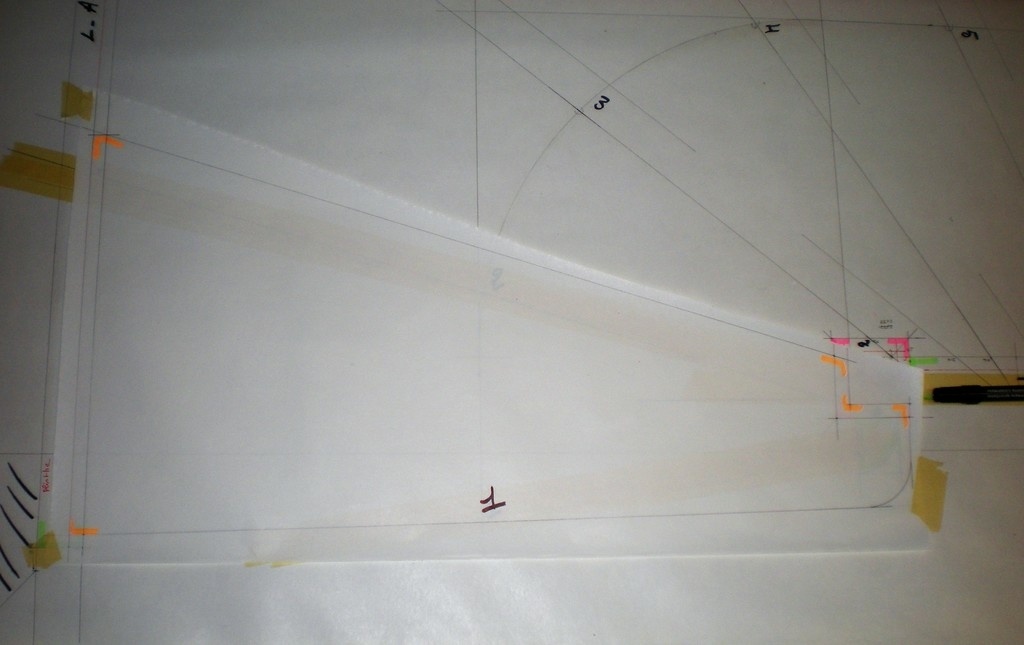

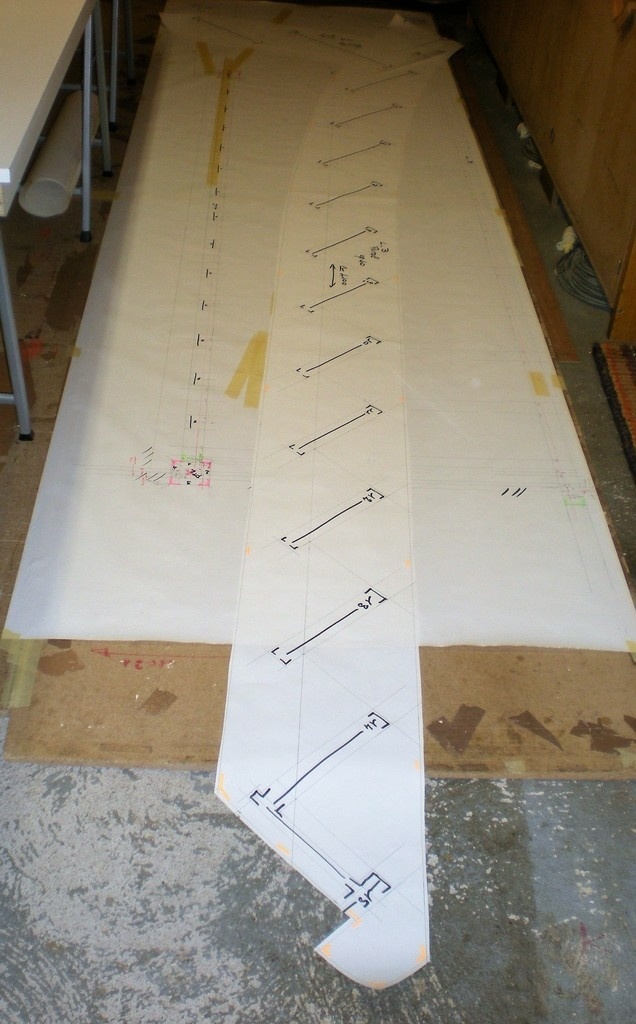

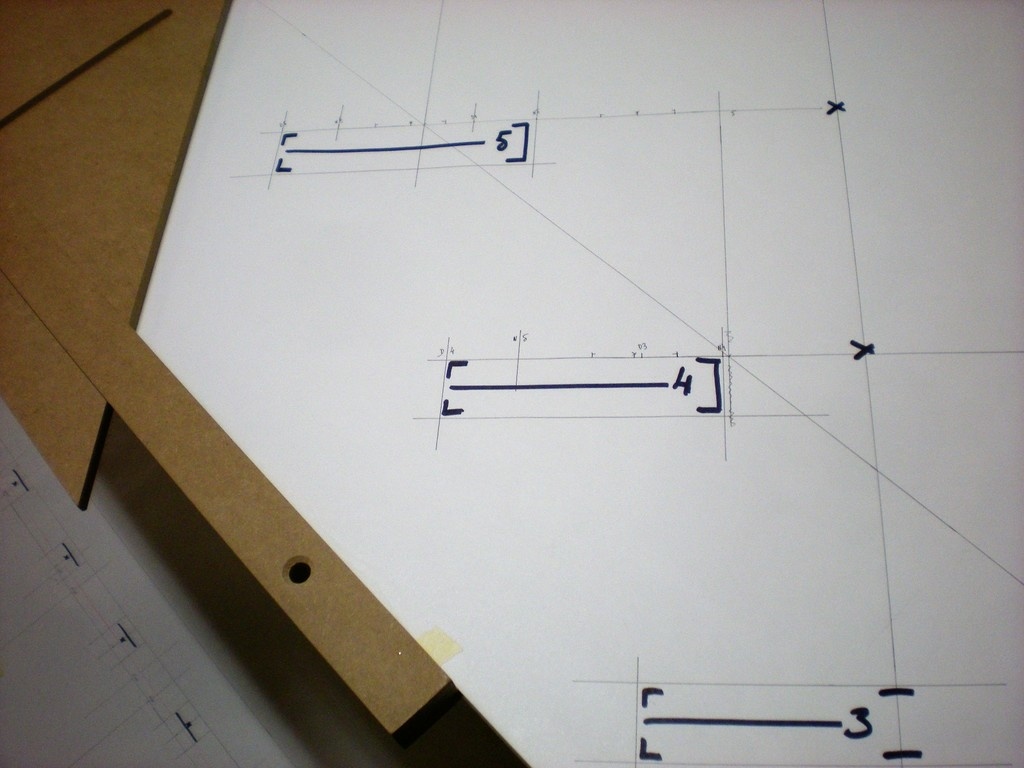

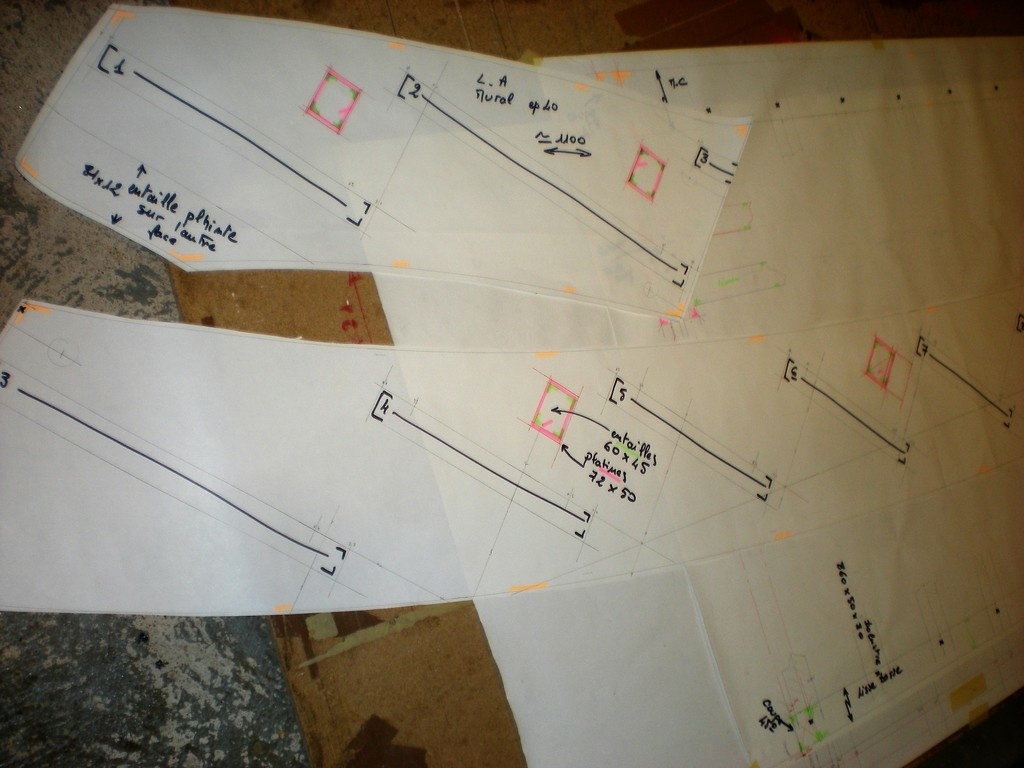

Gabarits de marches.

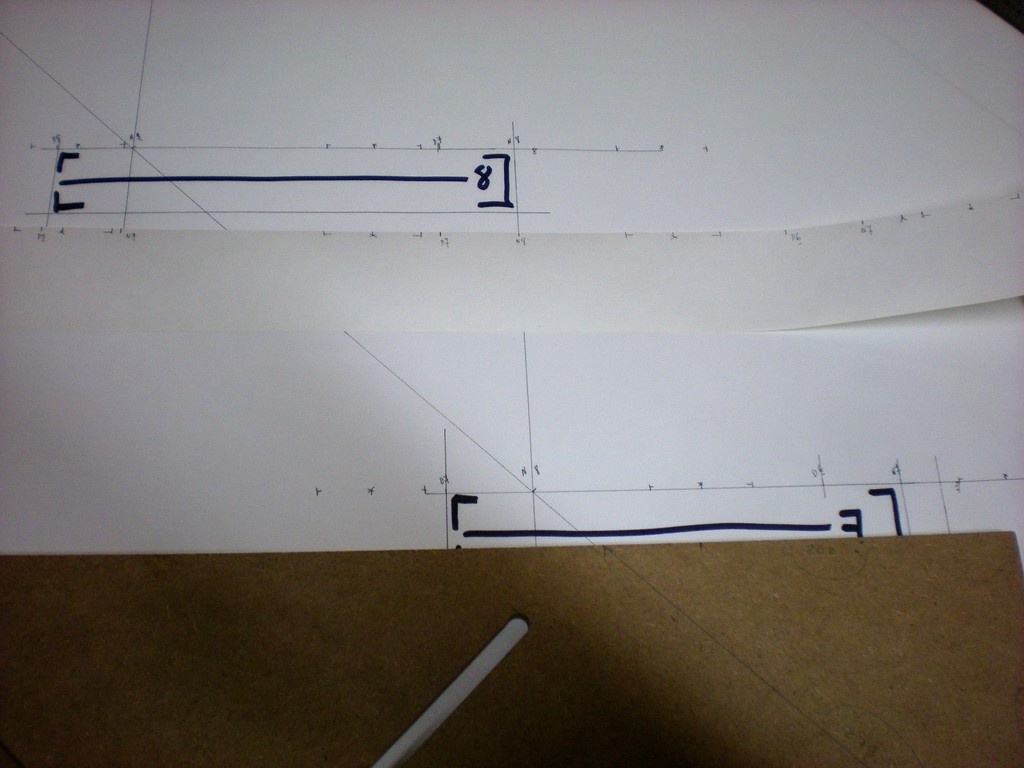

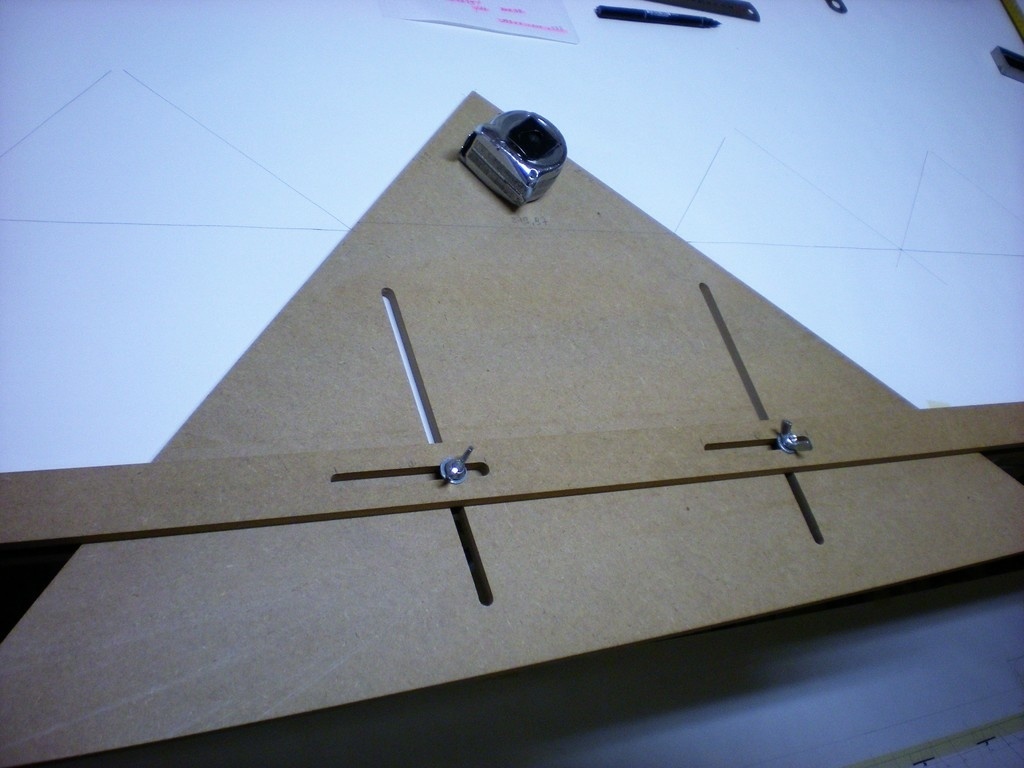

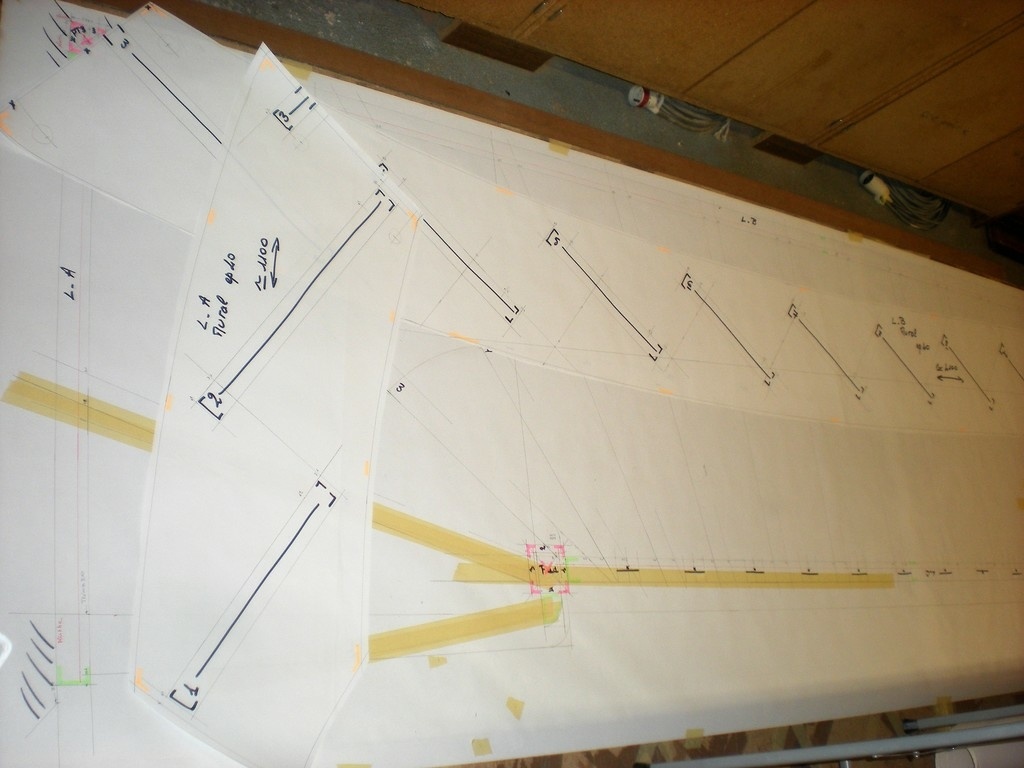

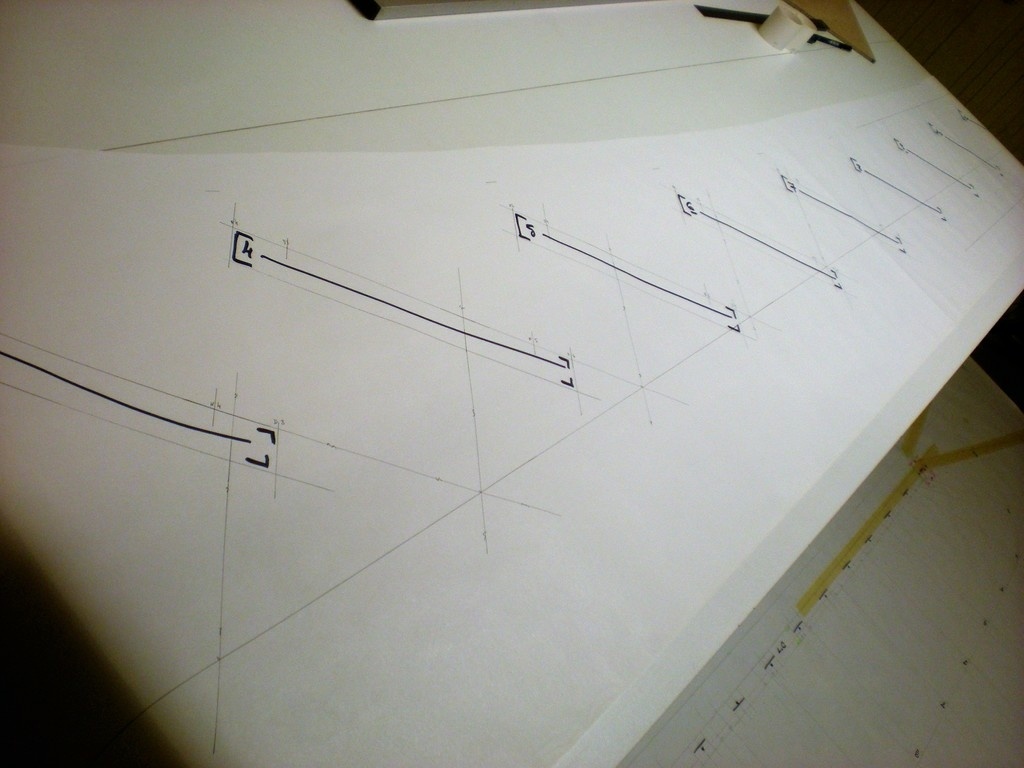

Traçage de faux limons sur une table rigoureusement droite à partir du triangle de base

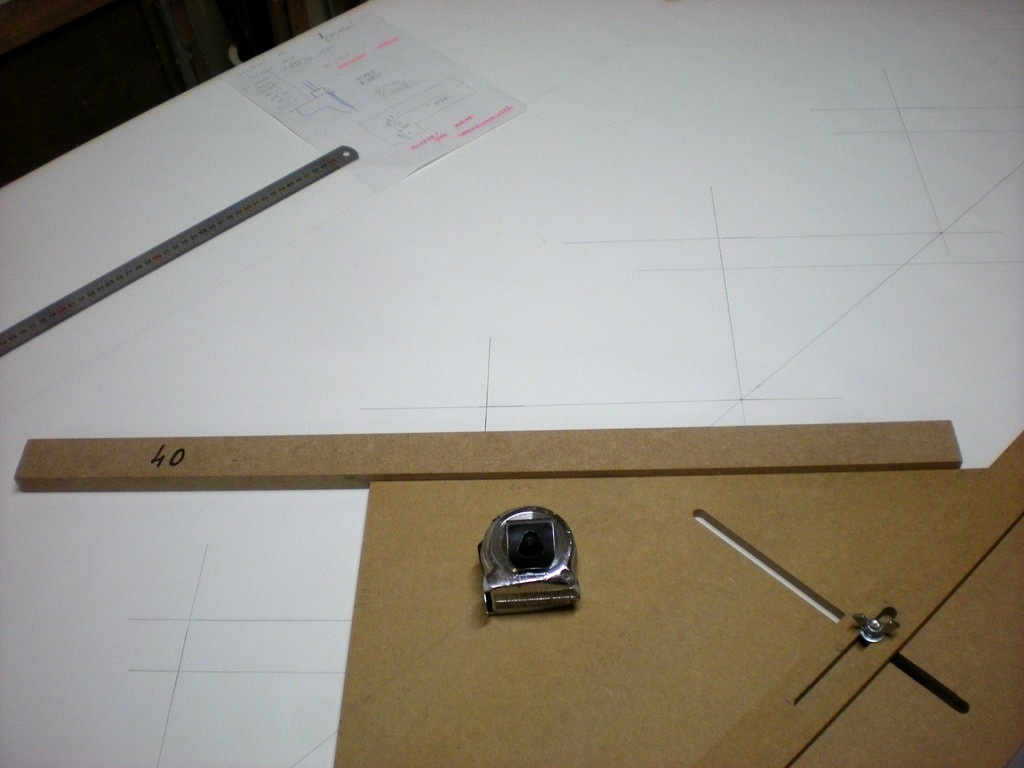

(hauteur, giron, pas ou hypoténuse du triangle) avec une équerre de ma fabrication (pas de mon invention.)

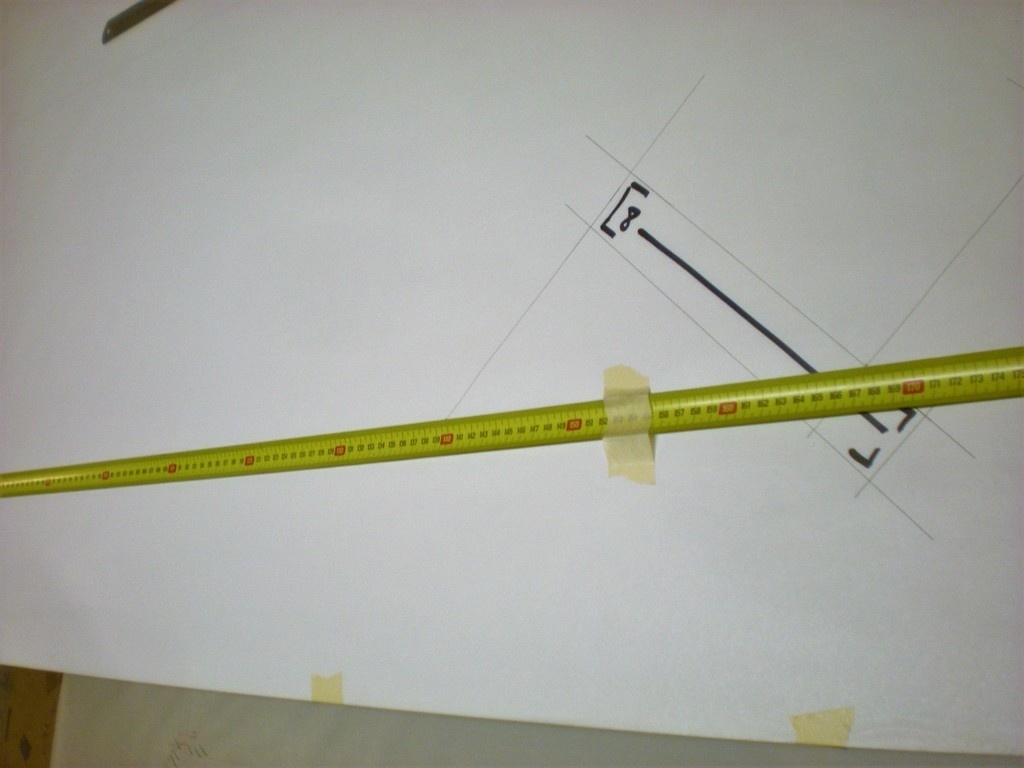

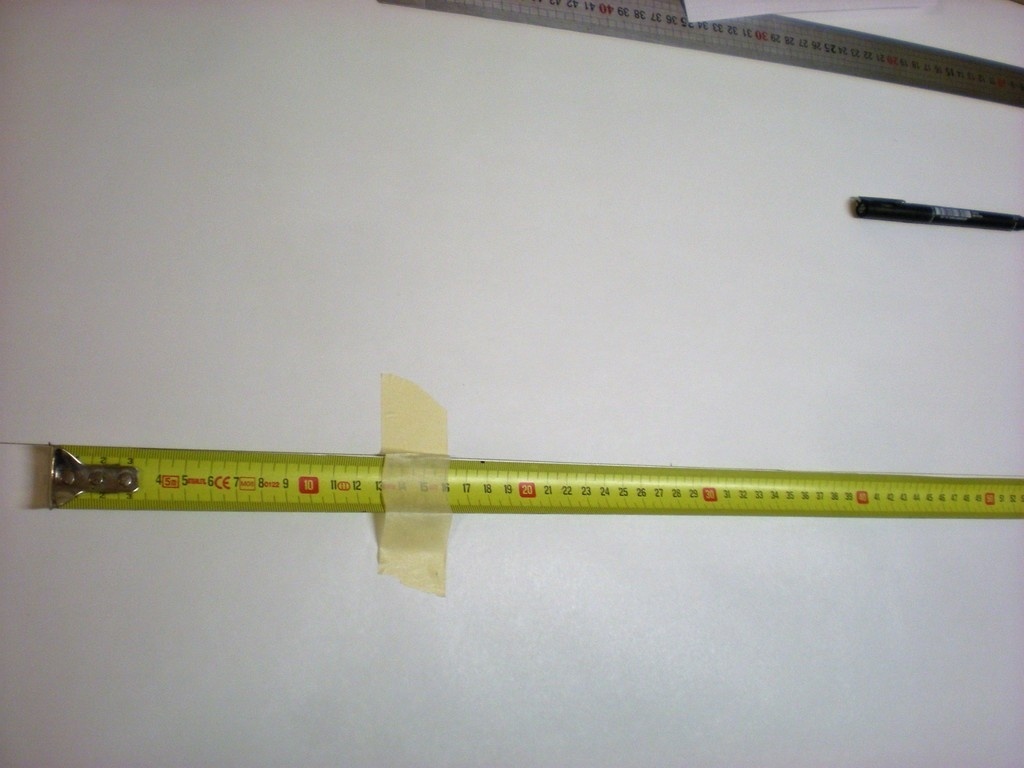

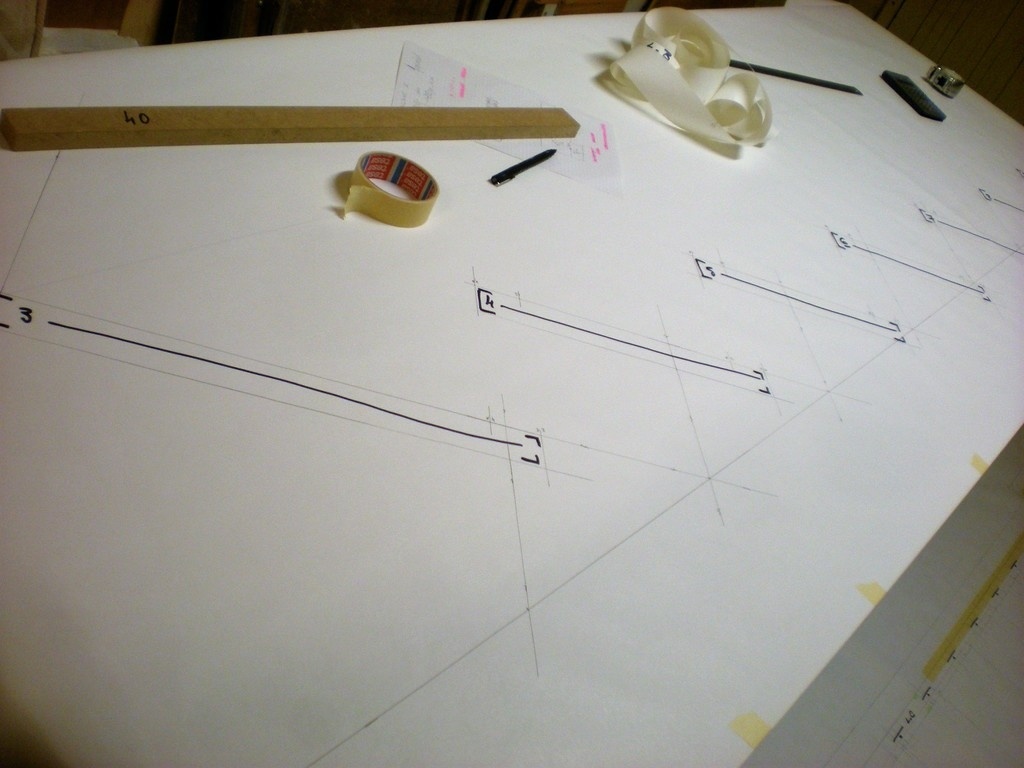

Je commence par reporter le pas en collant le mètre et en faisant une addition en continu avec la calculette.

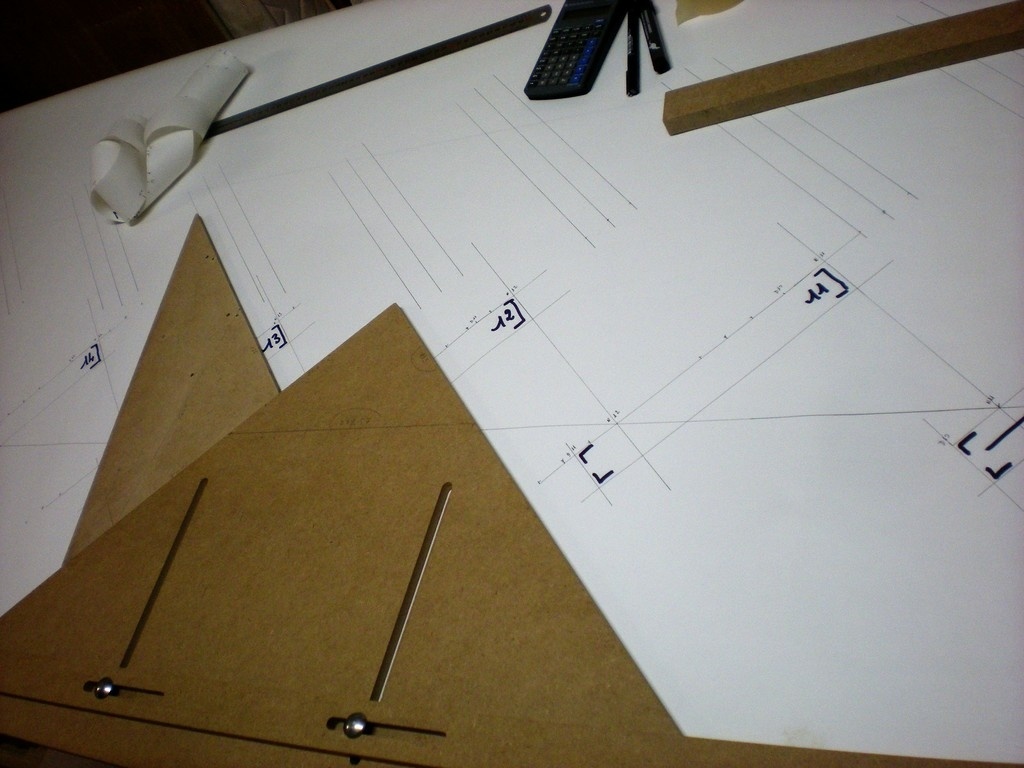

Sur l'équerre le triangle de base.
A l'aide du relevé sur l'épure je retrouve les différents points.

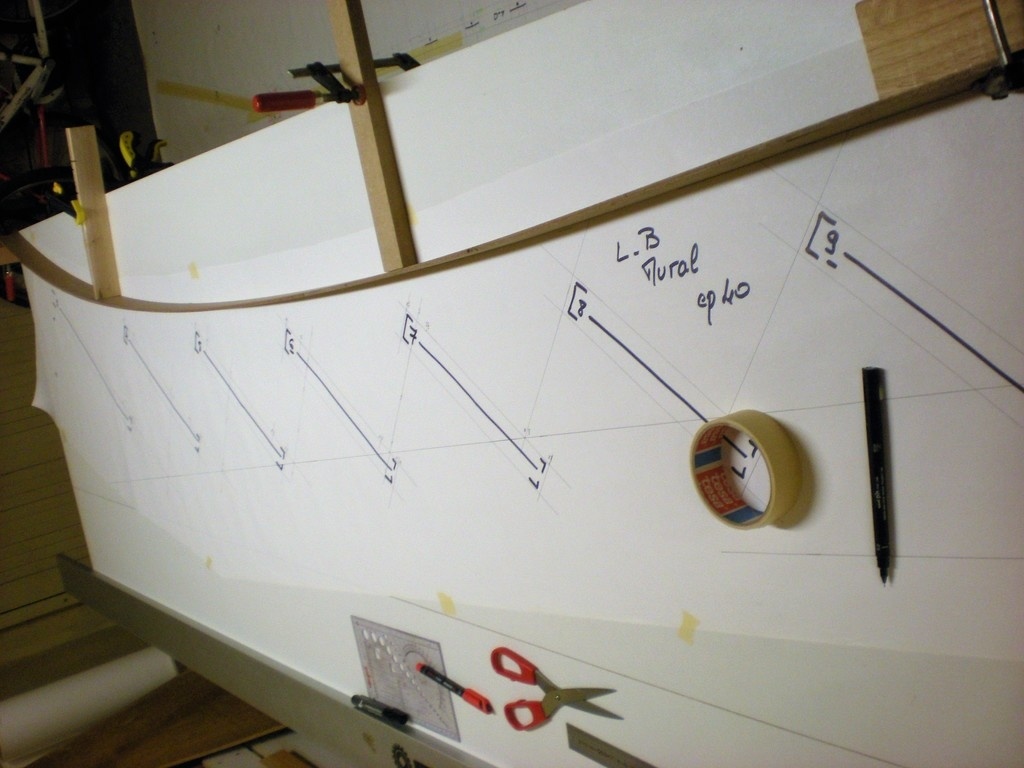

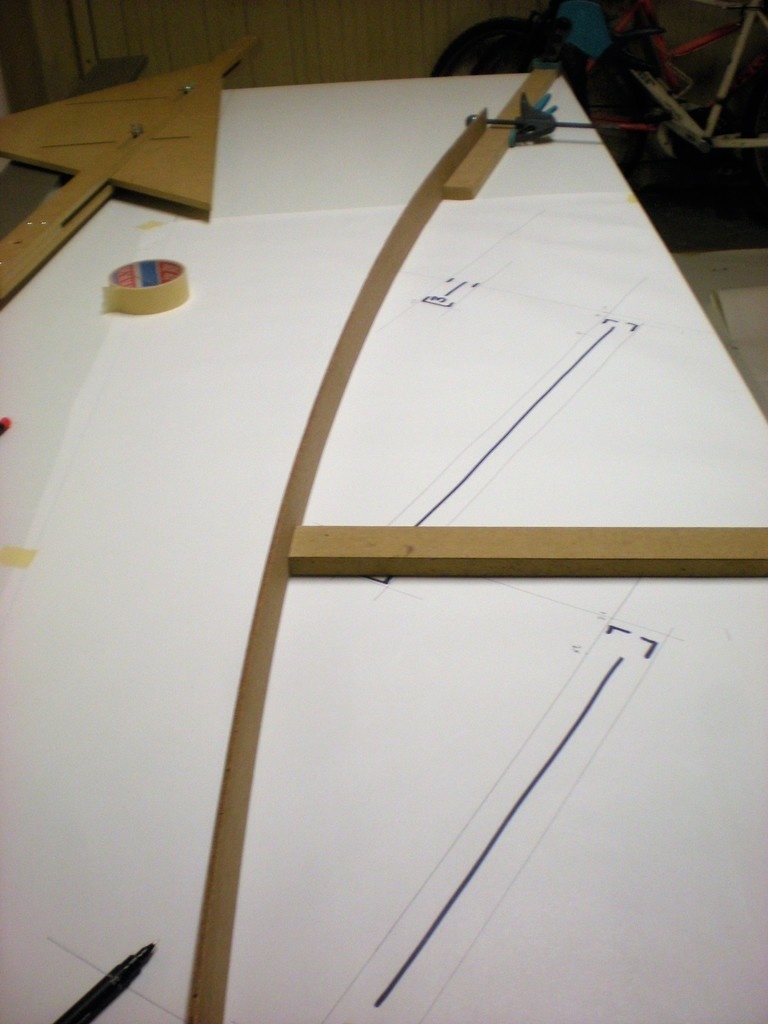

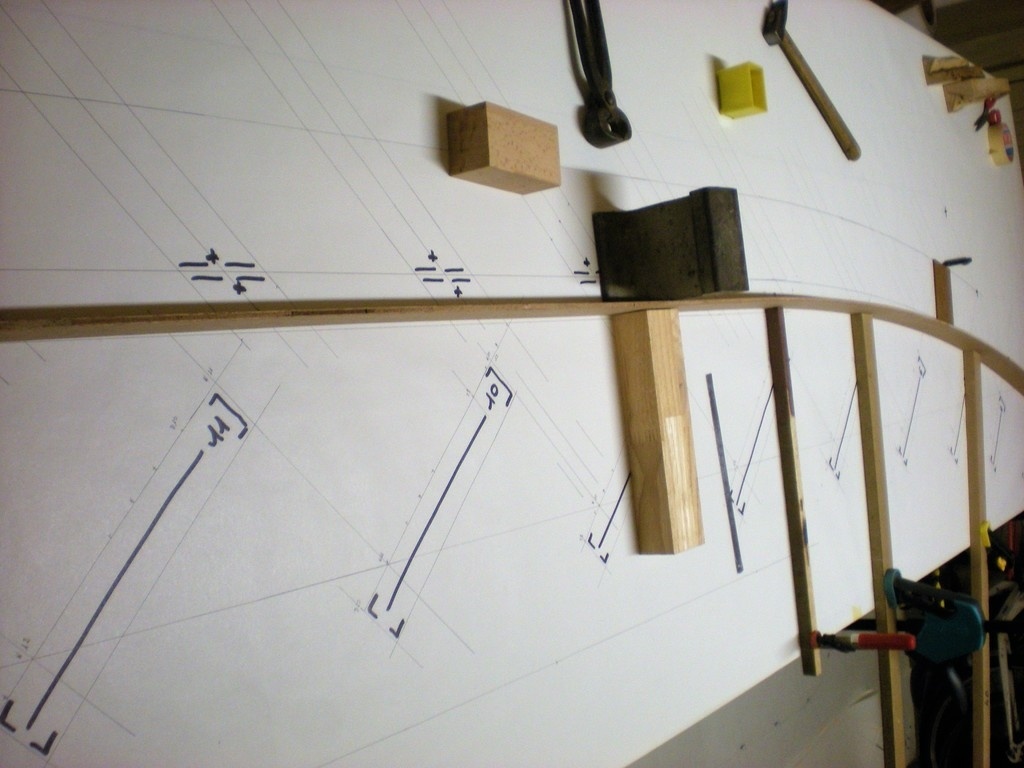

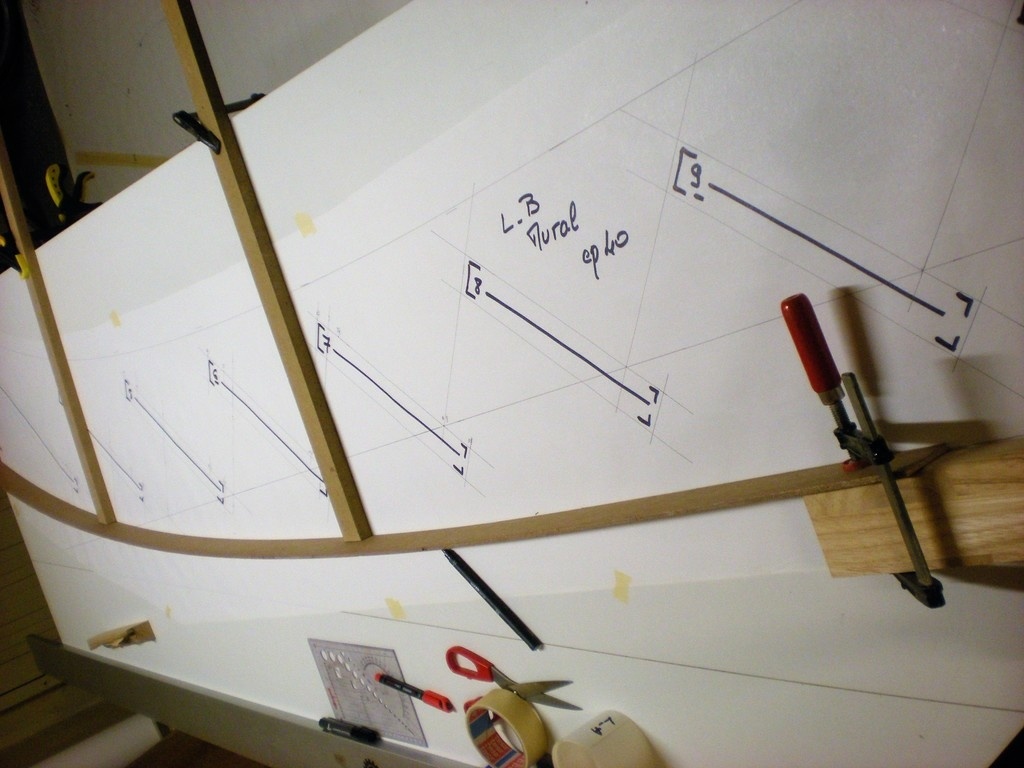

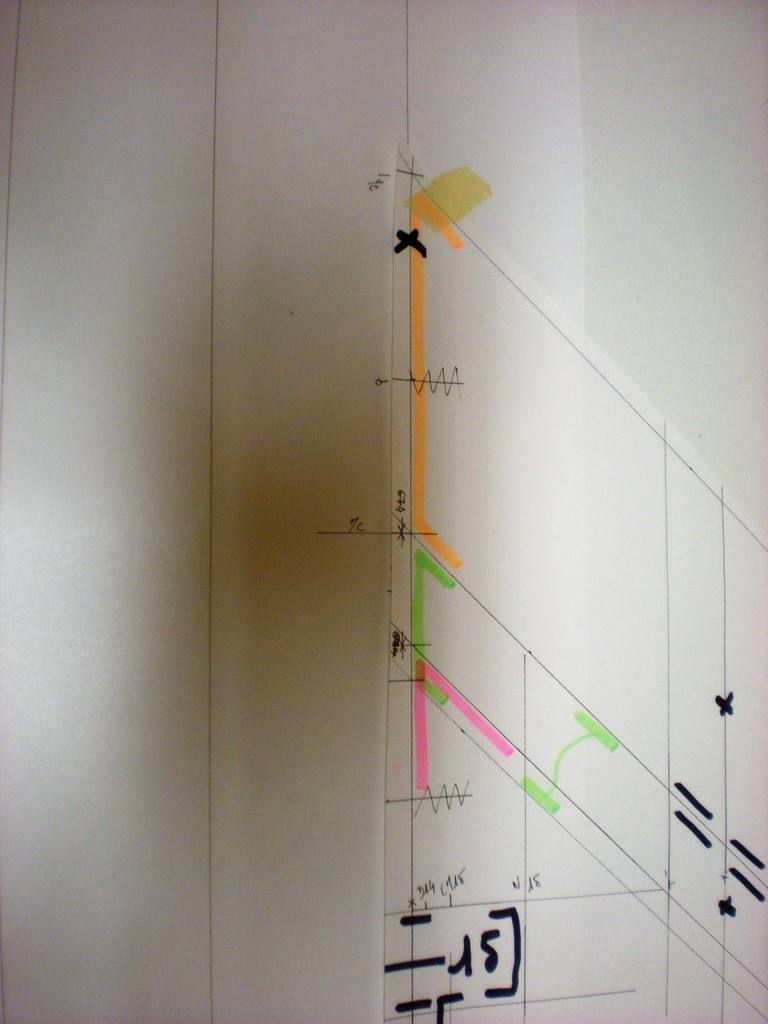

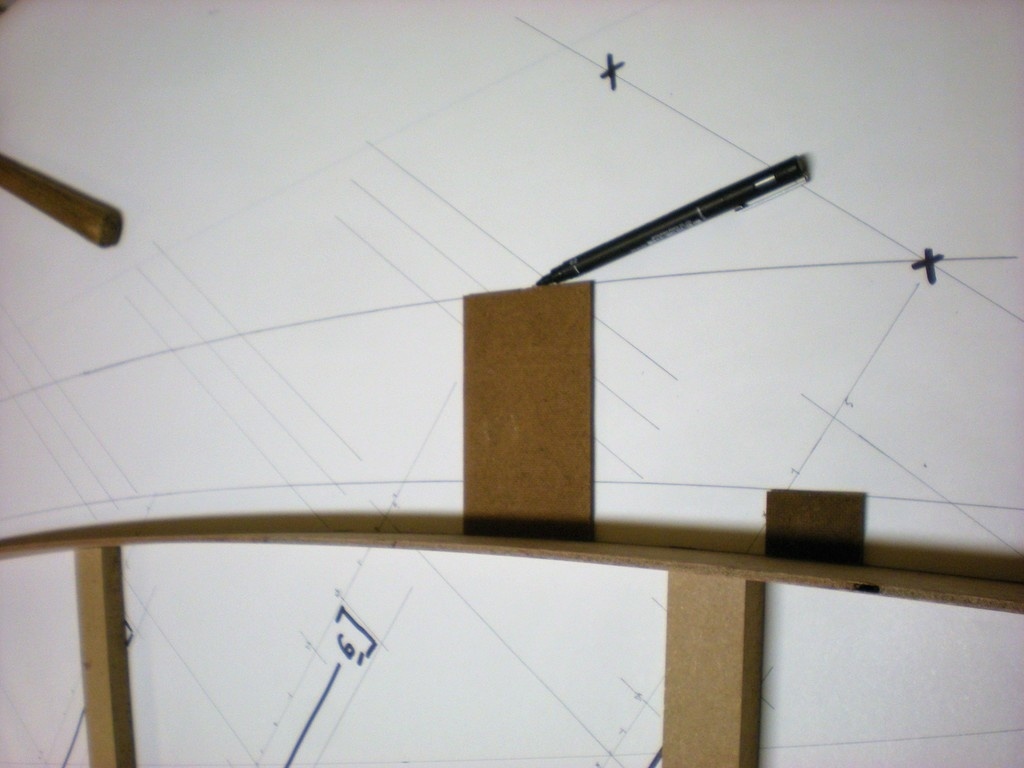

Traçage à la cerce des contours des faux limons.

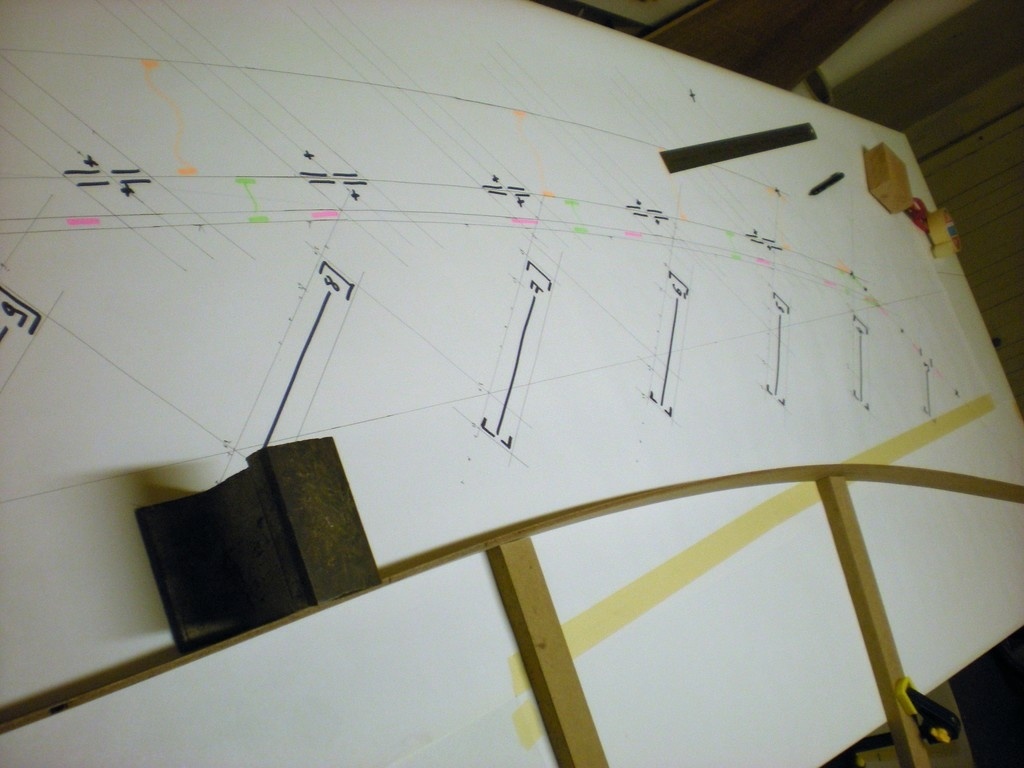

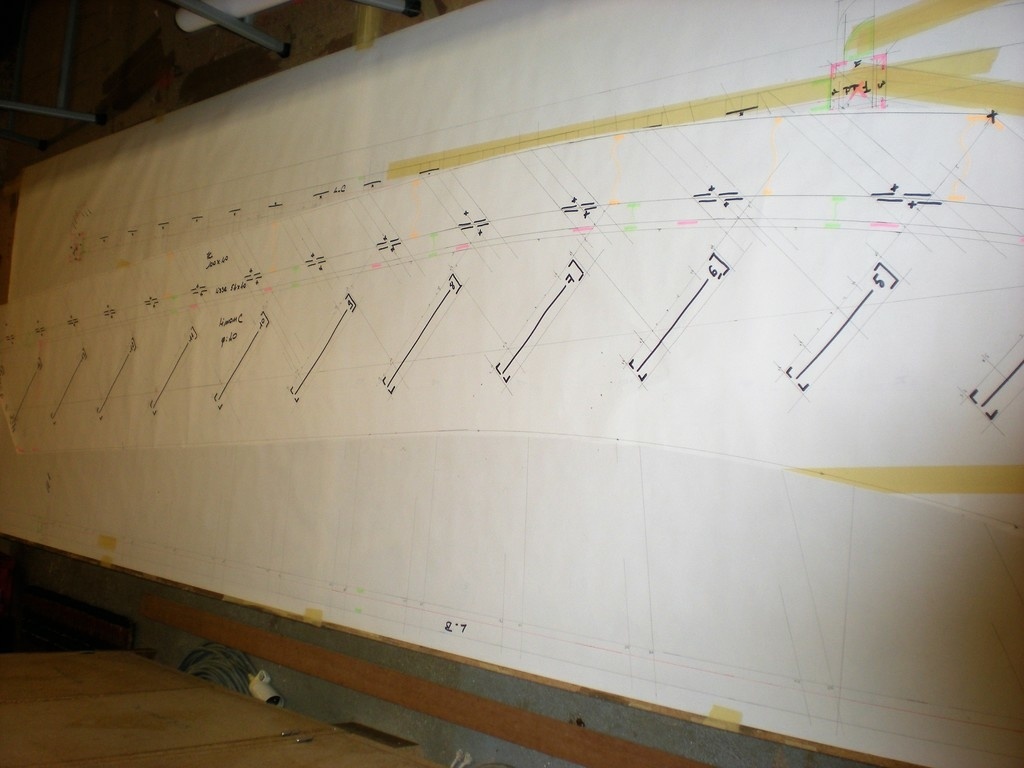

Traçage du limon avec le même principe ( balustres en plus)

Traçage de la main courante et de la lisse qui viennent coiffer le limon (le garde corps est assemblé à l'atelier)

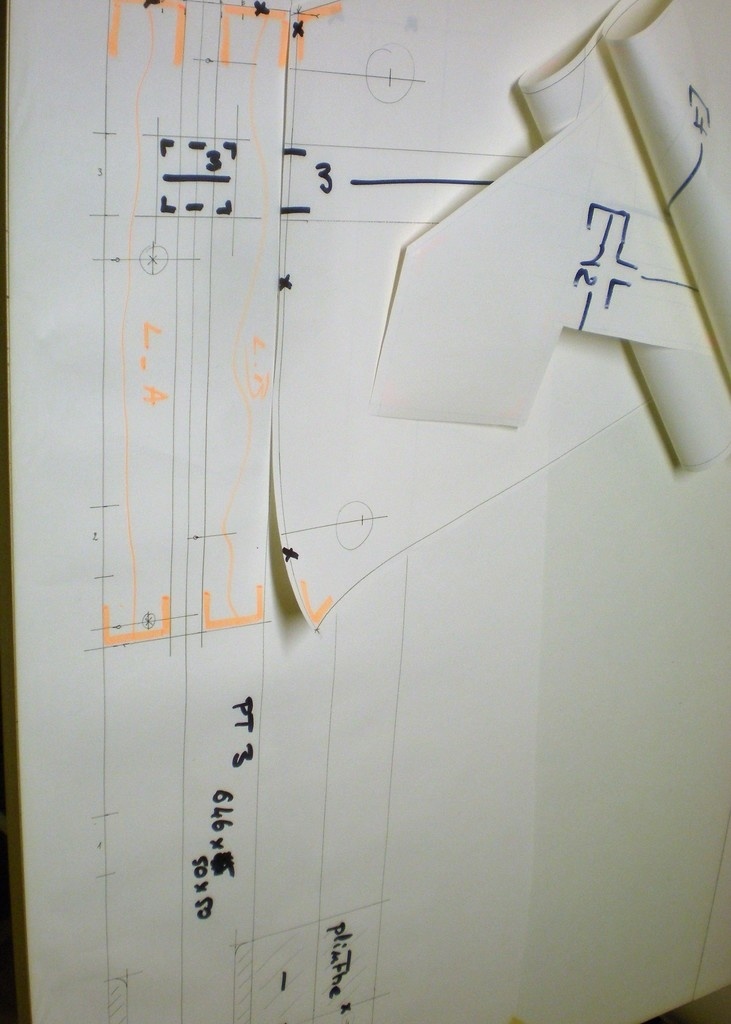

Traçage des développements des poteaux et des assemblages.

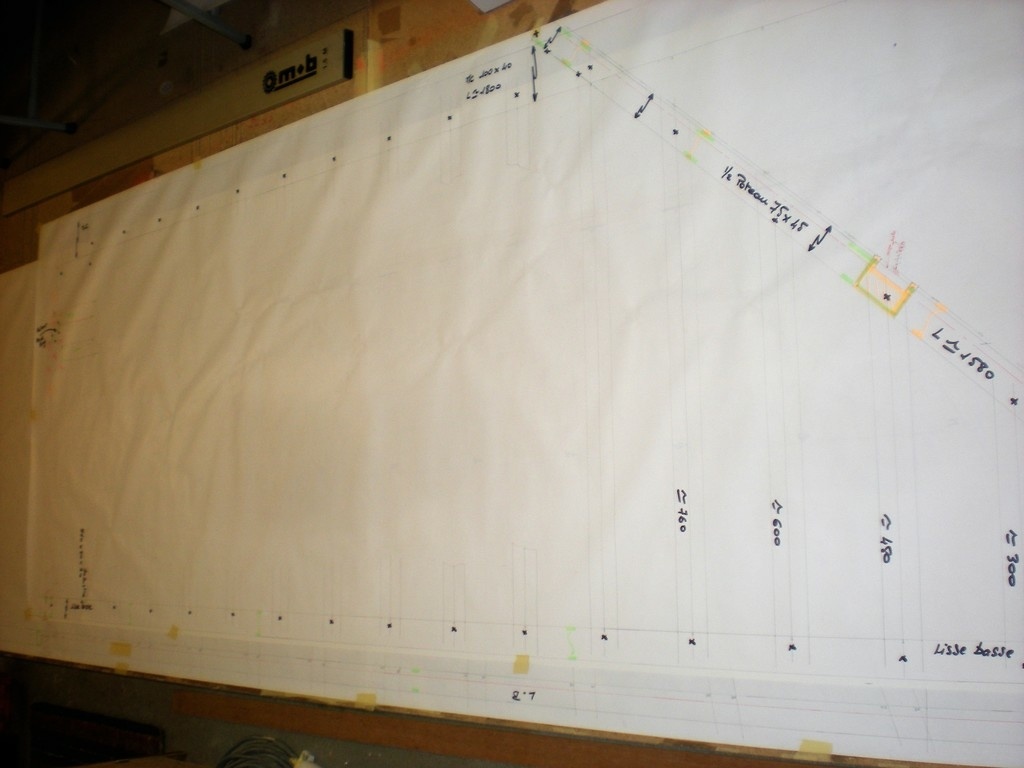

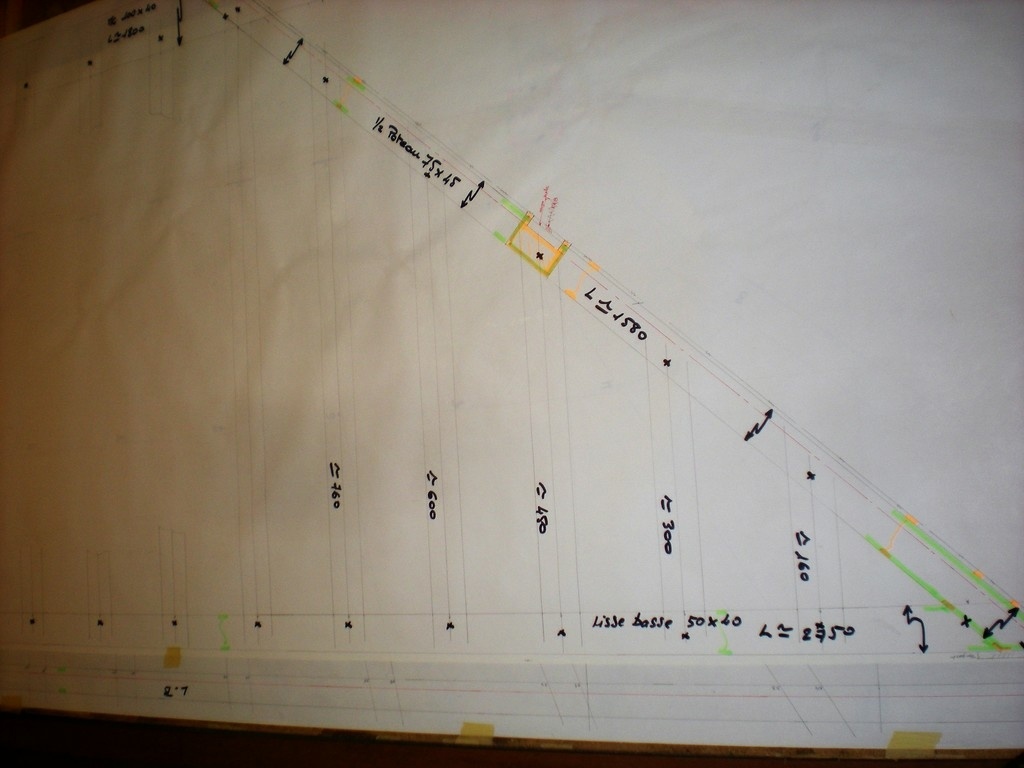

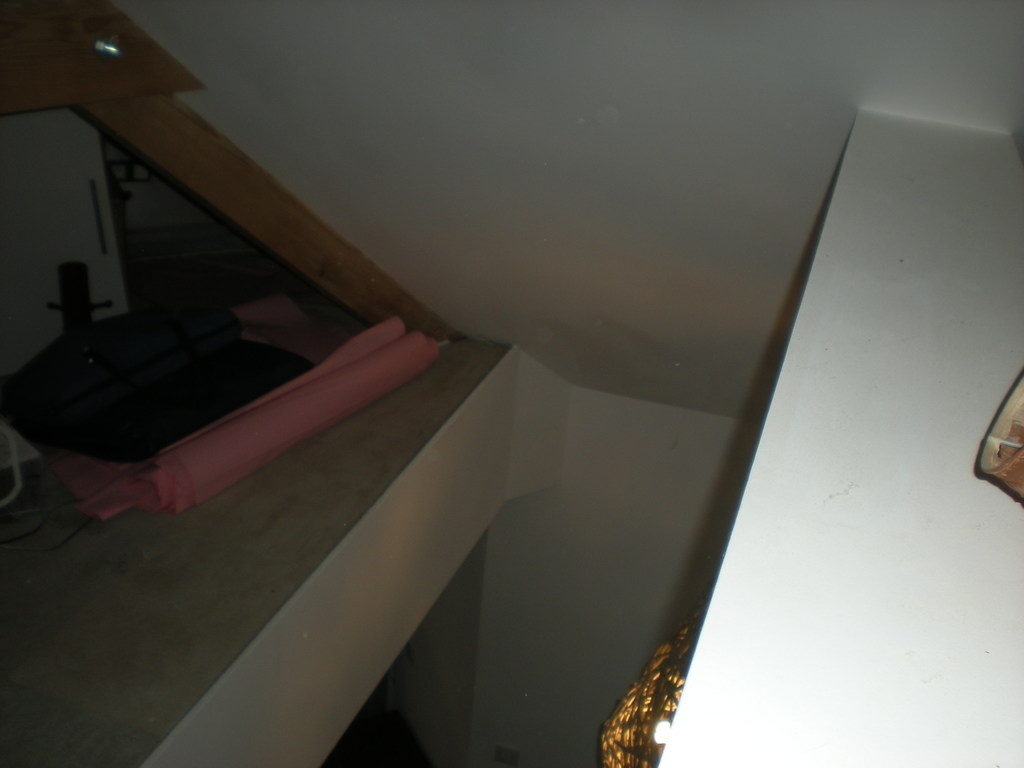

Traçage du garde corps sous la pente du toit.

Emplacements de LED dans les faux limons.

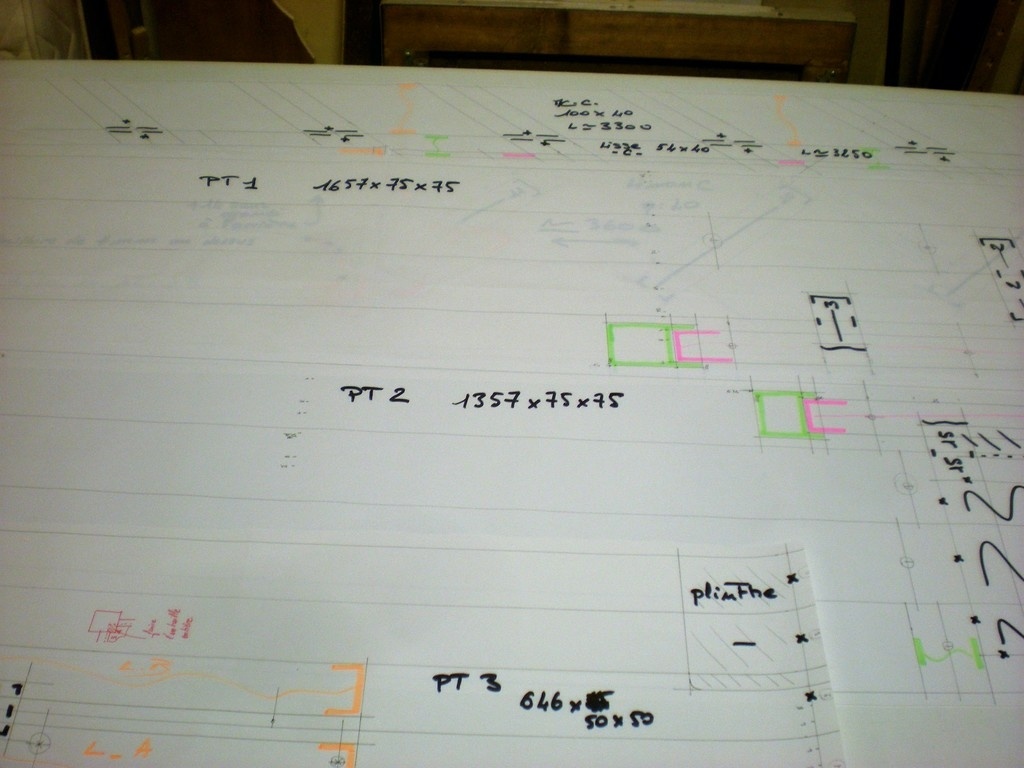

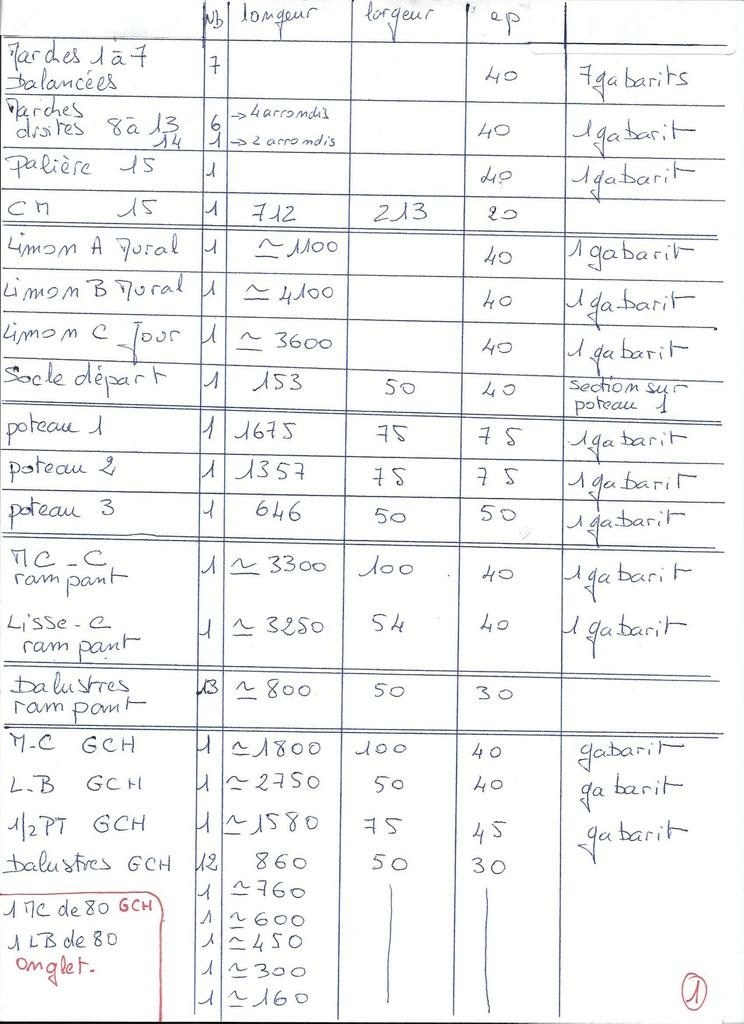

Longueurs de poteaux, liste de débit.

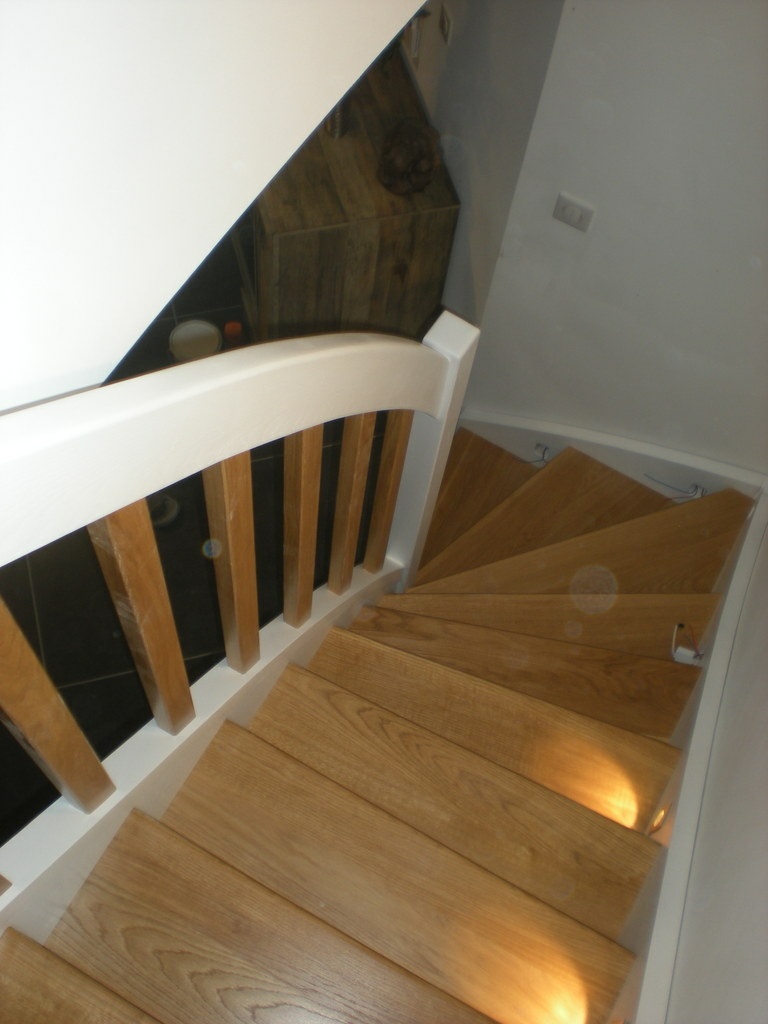

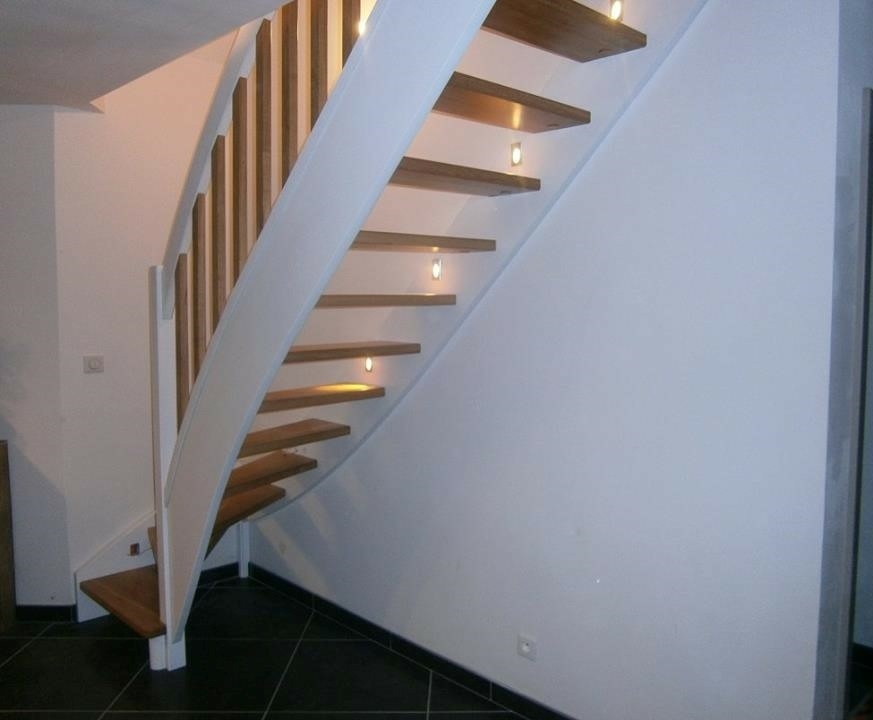

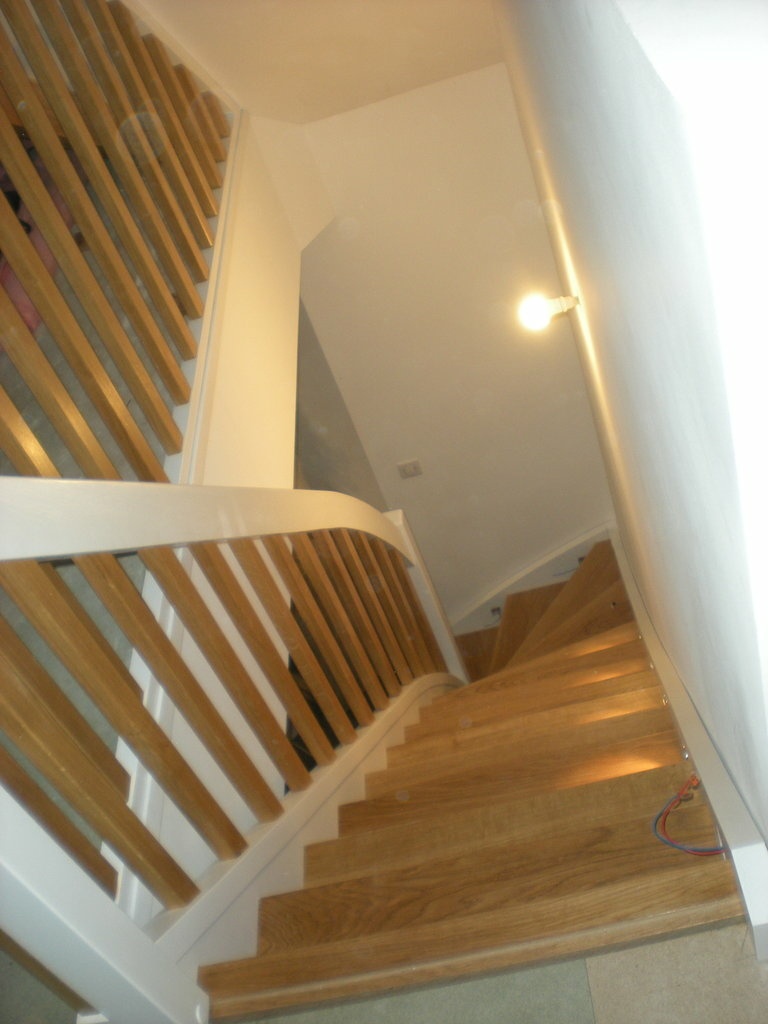

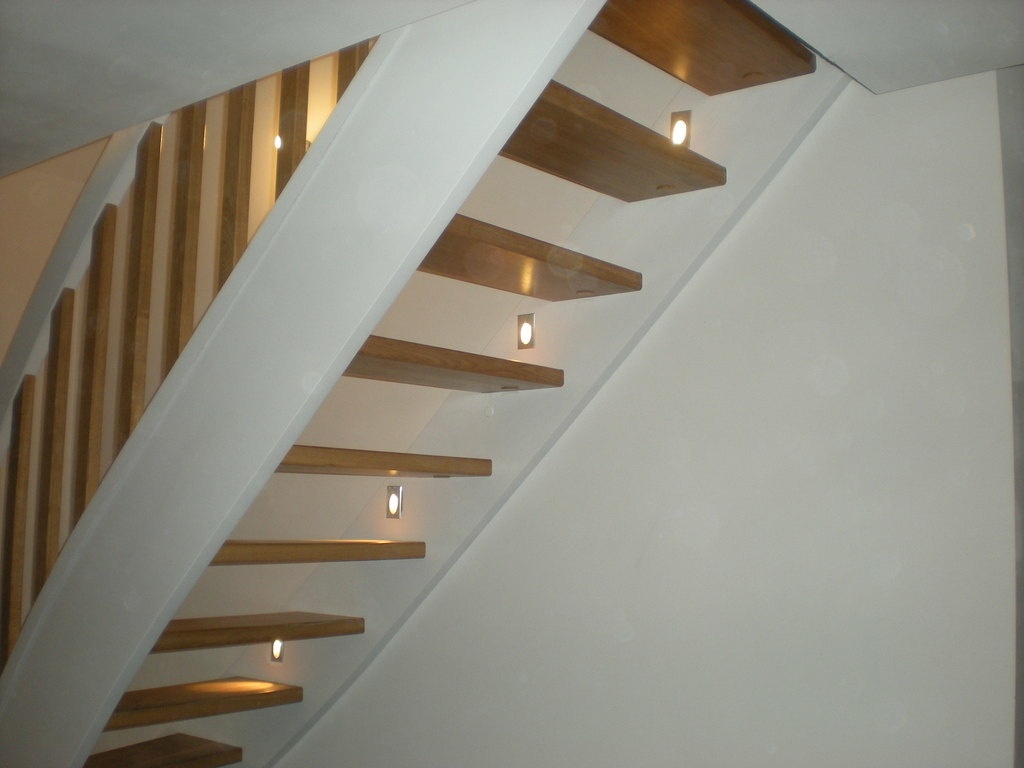

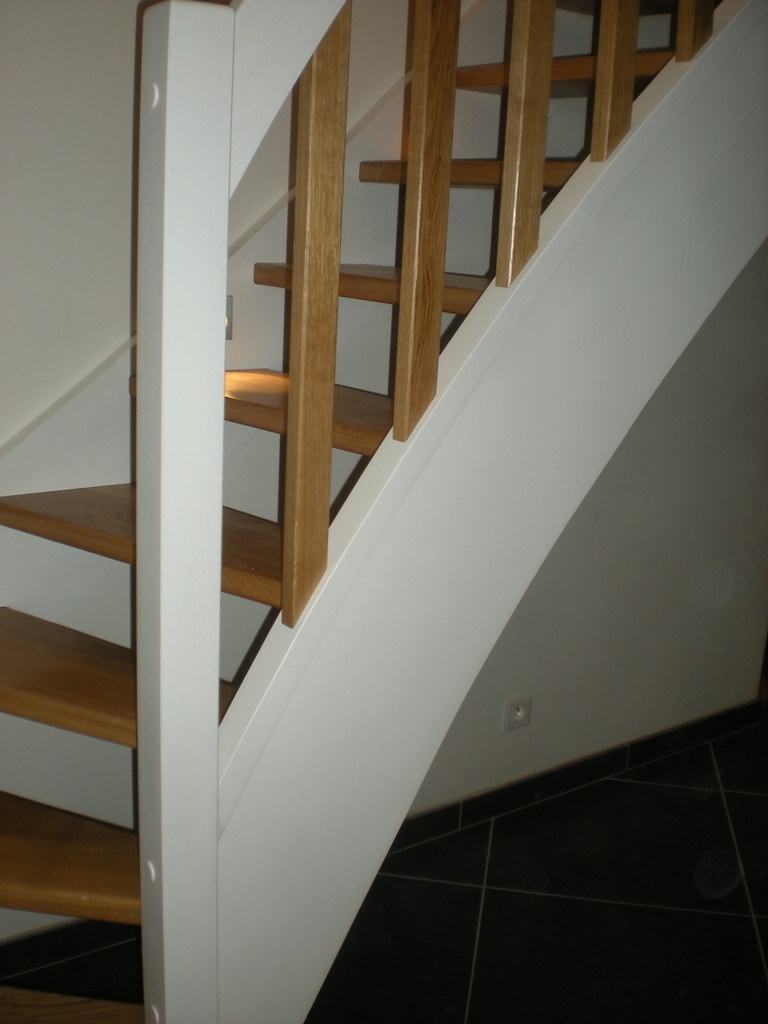

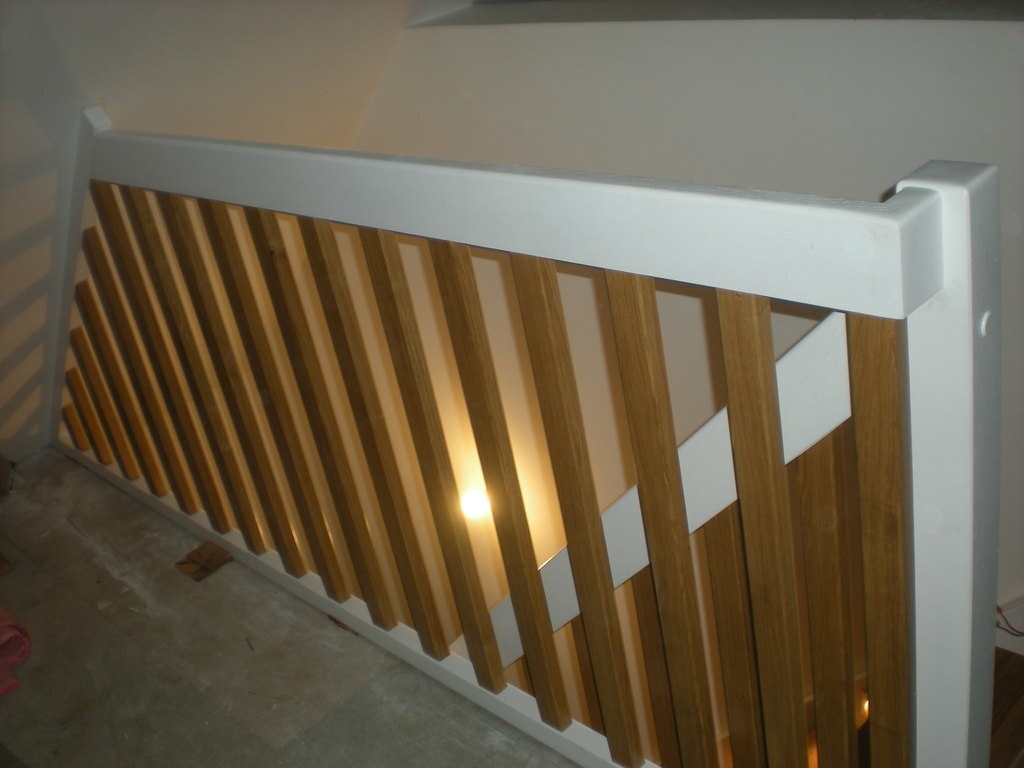

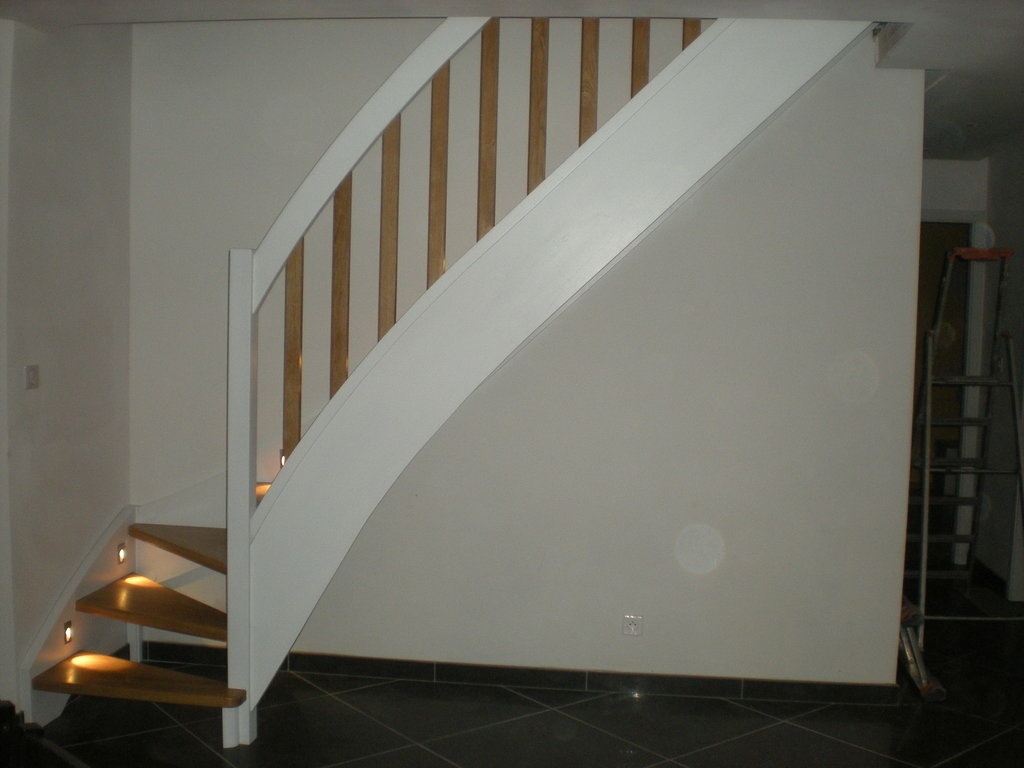

Escalier terminé.

Publié Mis à jour

Partager

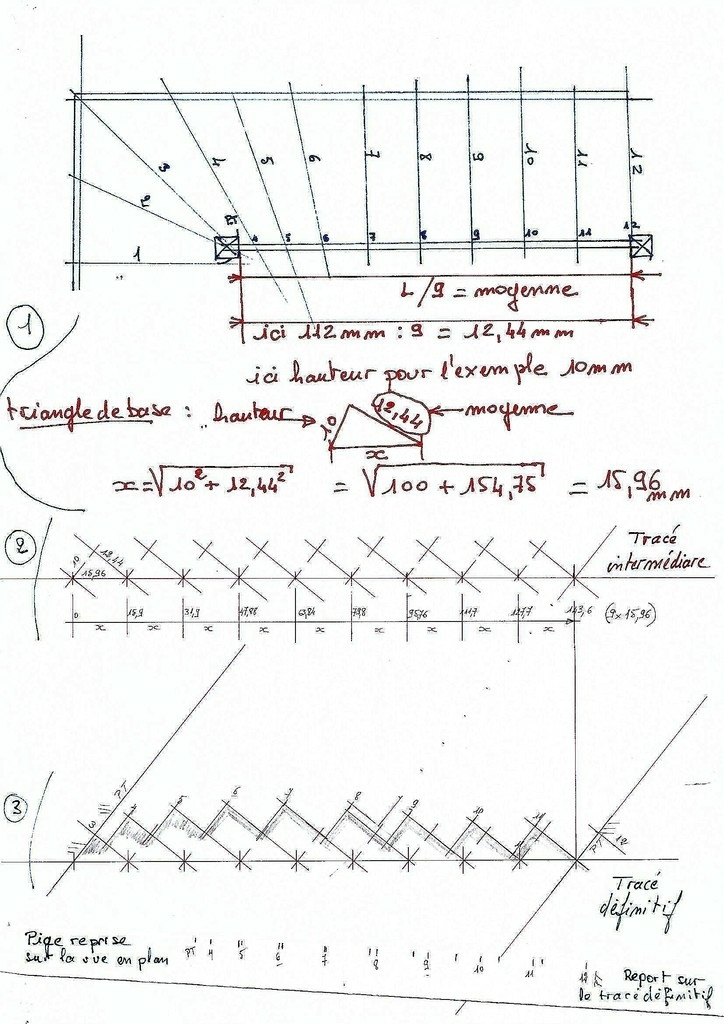

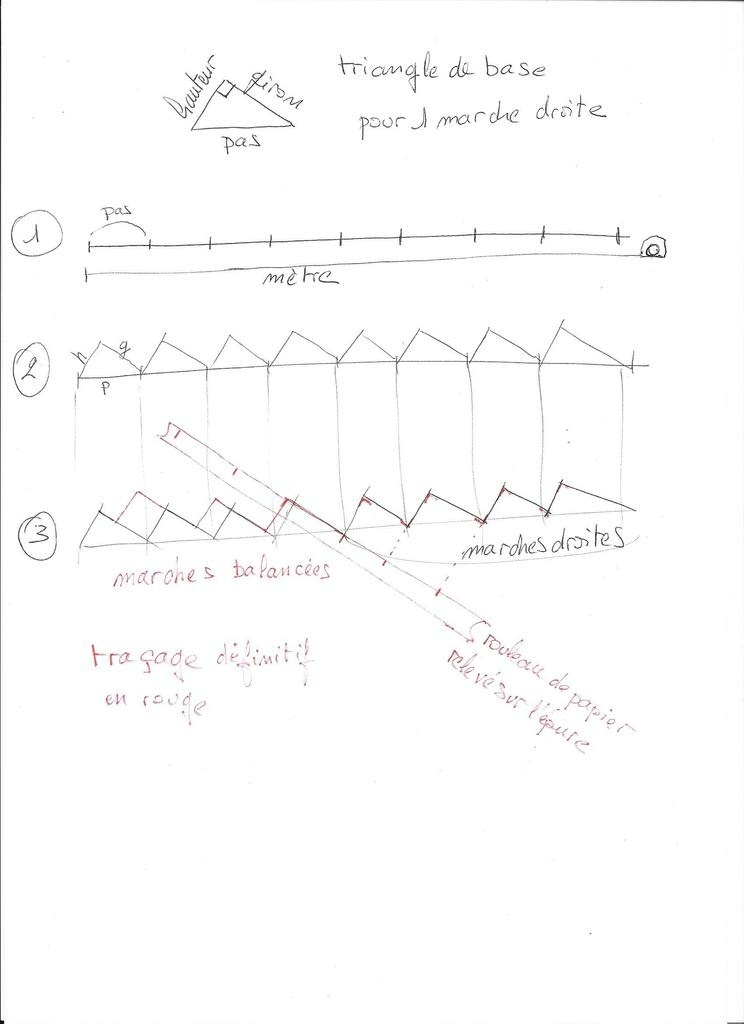

Principe de traçage des limons

J'ai eu plusieurs questions sur le principe de traçage des limons.

Ici je donne un exemple (les calculs sont uniquement là pour le principe, les mesures ne sont pas réalistes mais uniquement pour la compréhension.

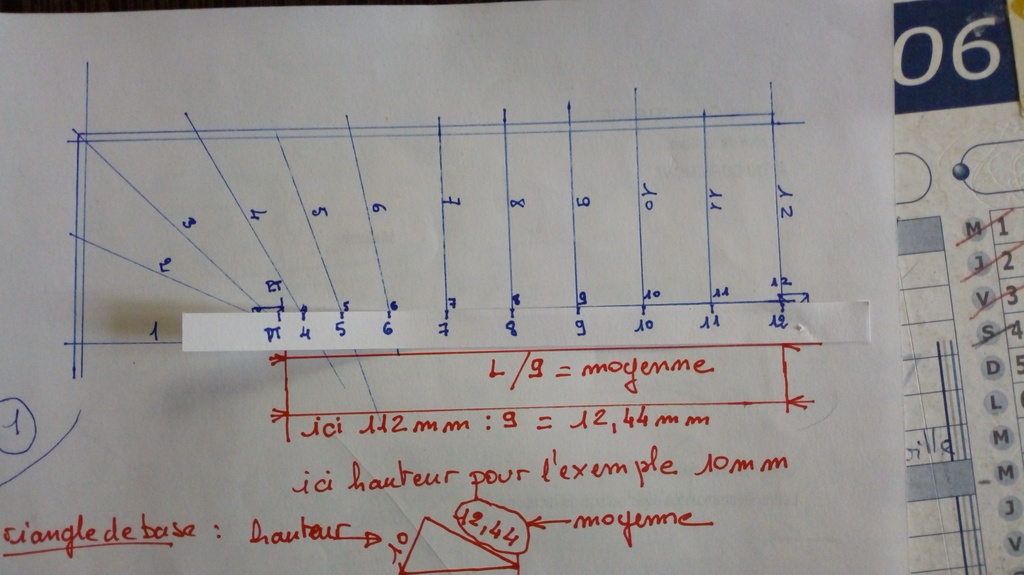

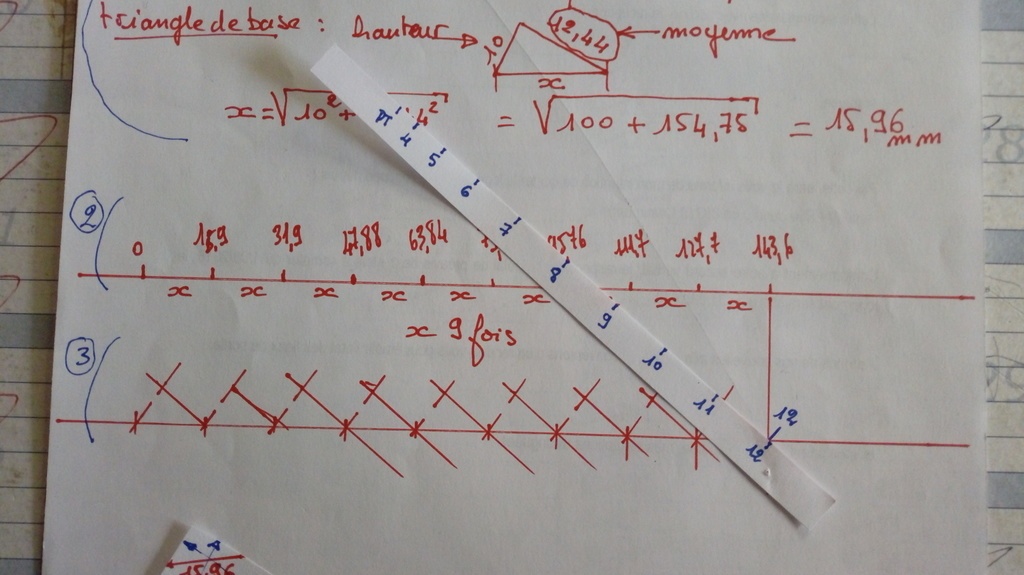

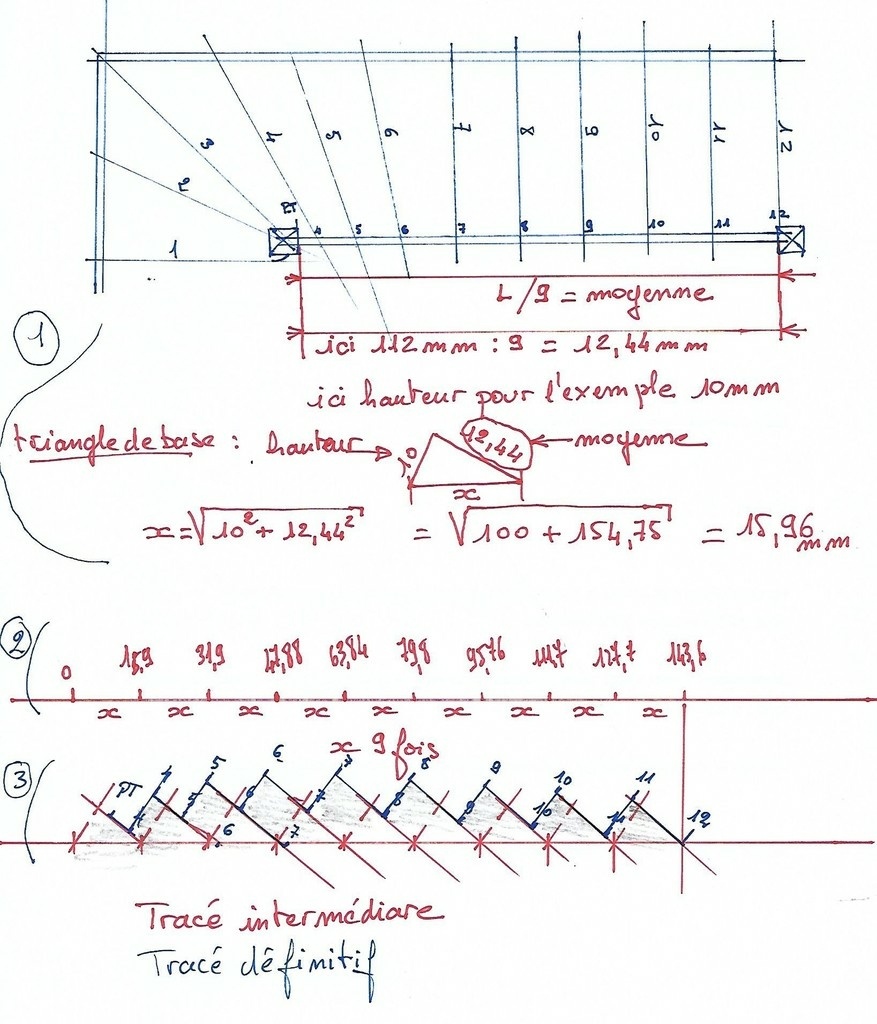

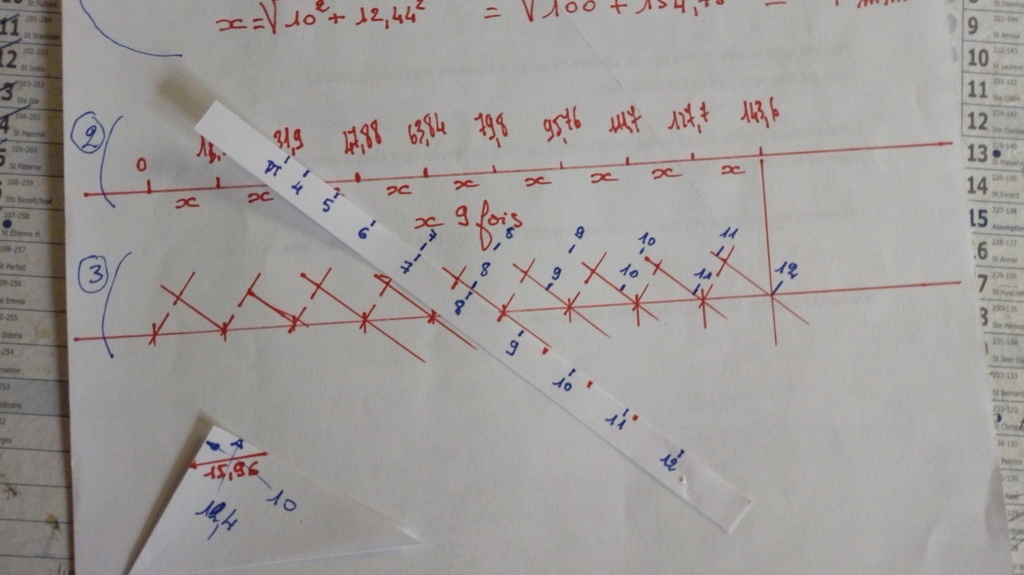

1- Prendre la longueur L du limon en plan la diviser ici par 9 pour faire la moyenne des collets.

2-Calcul de x du triangle de base avec Pythagore.

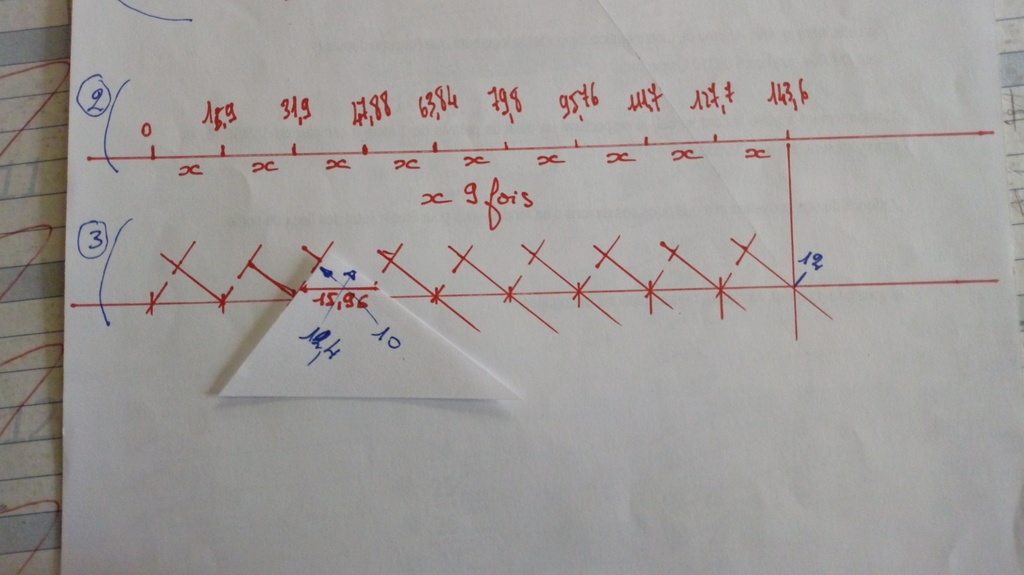

3-Faire une ligne de référence sur laquelle on porte 9 fois x, utiliser la calculette en faisant une addition constante en maintenant le mètre immobile.

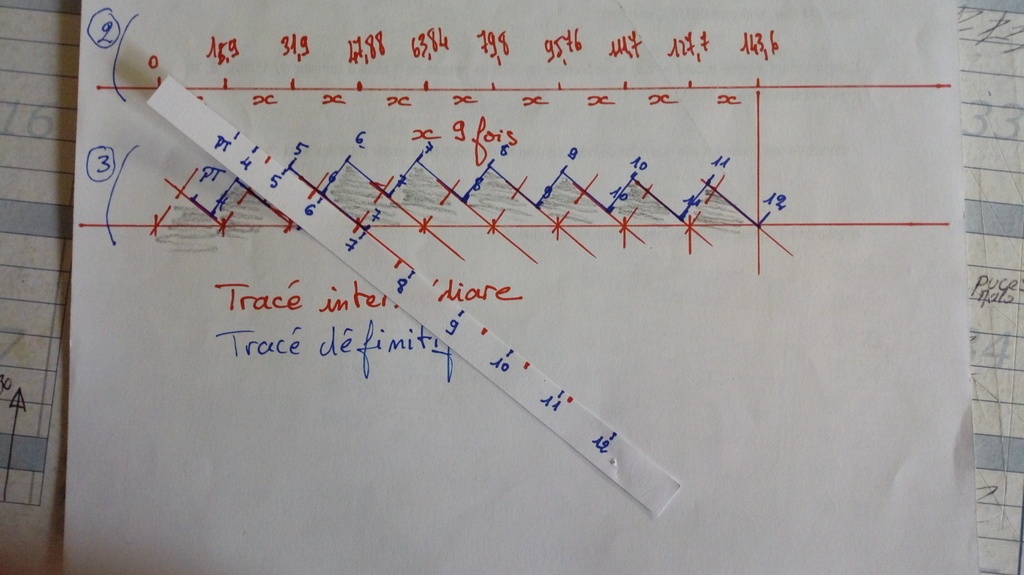

4-Tracé intermédiaire avec le triangle de base reporté 9 fois.

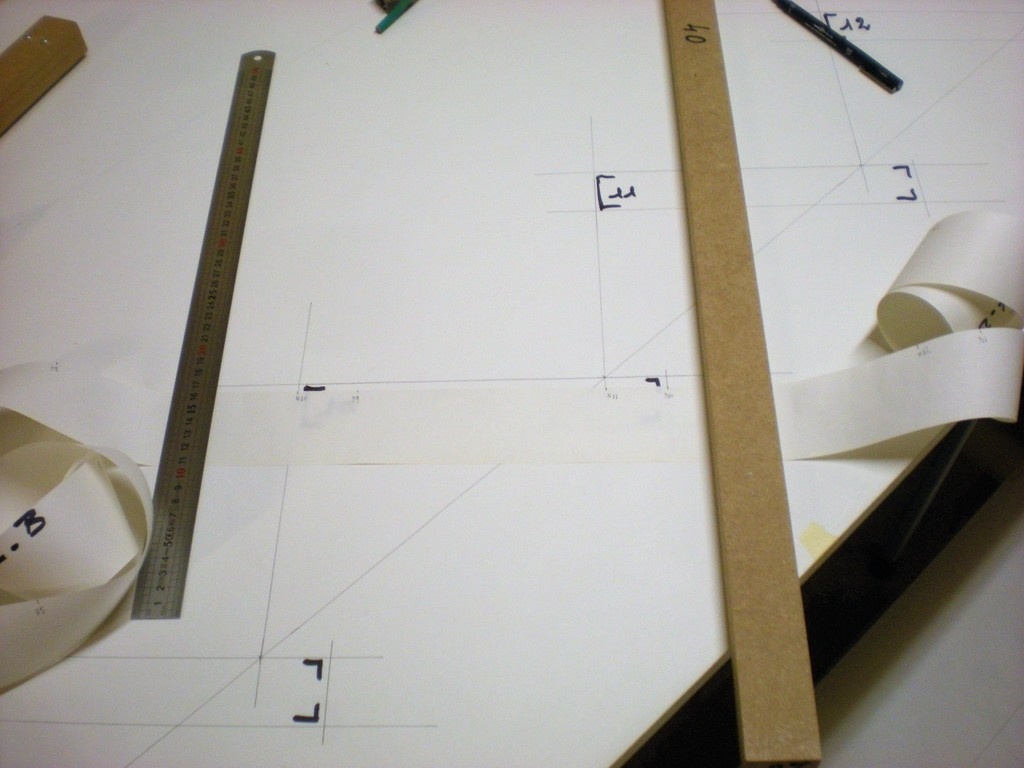

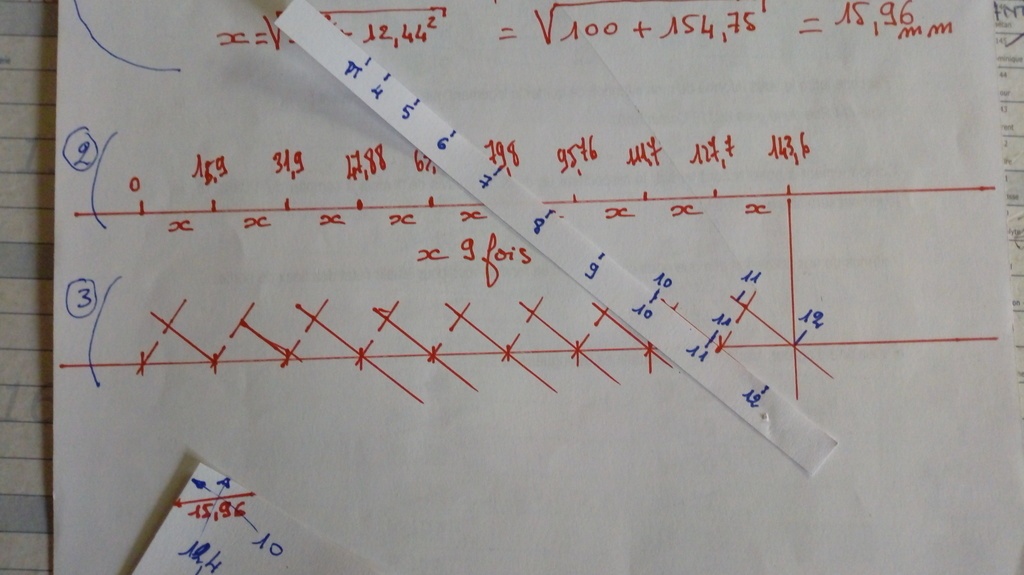

5-Relevé à l'aide d'une pige les repères sur la vue en plan.

6- Reporter ces repères sur le traçage intermédiaire pour obtenir le traçage définitif.

Ici j'ai fait un traçage simplifié, mais en réalité il faut reprendre tous les nez, toutes les épaisseurs des contremarches. On peux prendre également la division des balustres si c'est le cas.

Nota: Ici j'ai tracé le limon dans le même sens que la vue en plan pour une meilleure compréhension, mais en réalité j'aurais dû le tracer sur l'autre face pour les entailles.

Voir également chez @sylvainlefrancomtois : Le traçage et façonnage des crémaillères et faux limons des escaliers traditionnels dans son traité

Publié Mis à jour


Discussions

kajmed a publié le pas à pas "Etude et tracé d'un escalier quartier tournant".il y a 1 an
sylvainlefrancomtois


super cette progression !! sinon kaj n hésite pas à écrire une légende dans les images , pour un pro on comprend ce qui se passe , mais un novice vas avoir du mal à associer les image au texte , vois tu ??

tu clique éditer , puis tu clique sur le petit crayon en dessous des images et tu écris ce que tu désire .

kajmed


Ok ,je vais affiner tout ça

sylvainlefrancomtois


voila j ai mis le lien dans le traité !!!

sylvainlefrancomtois


je pratiquais ta méthode de tracé surtout pour les crémaillères , en divisant sur la vue en plan la moyenne des queues de marches , puis en prenant la différence entre la queue réelle et la moyenne , par exemple la queue d une marche balancée faisait 38 cm ,et la moyenne 29 cm , puis après avoir tracé les lignes de niveaux depuis une droite , on ajoutais les différences . par contre je ne me souviens plus comment on appelle cette méthode , de toute façons , j en expliquerais le tracé dans les futur chapitres.
en tout cas ton équerre est super

sylvainlefrancomtois


tracé à la sauterelle ?????

kajmed


je viens d'ajouter les légendes si besoin je reviendrai sur le principe que j'emploie, merci pour tes commentaires et pour le lien

stefchrys


Merci pour ce partage, et bravo , le rendu est très sympa.

kajmed

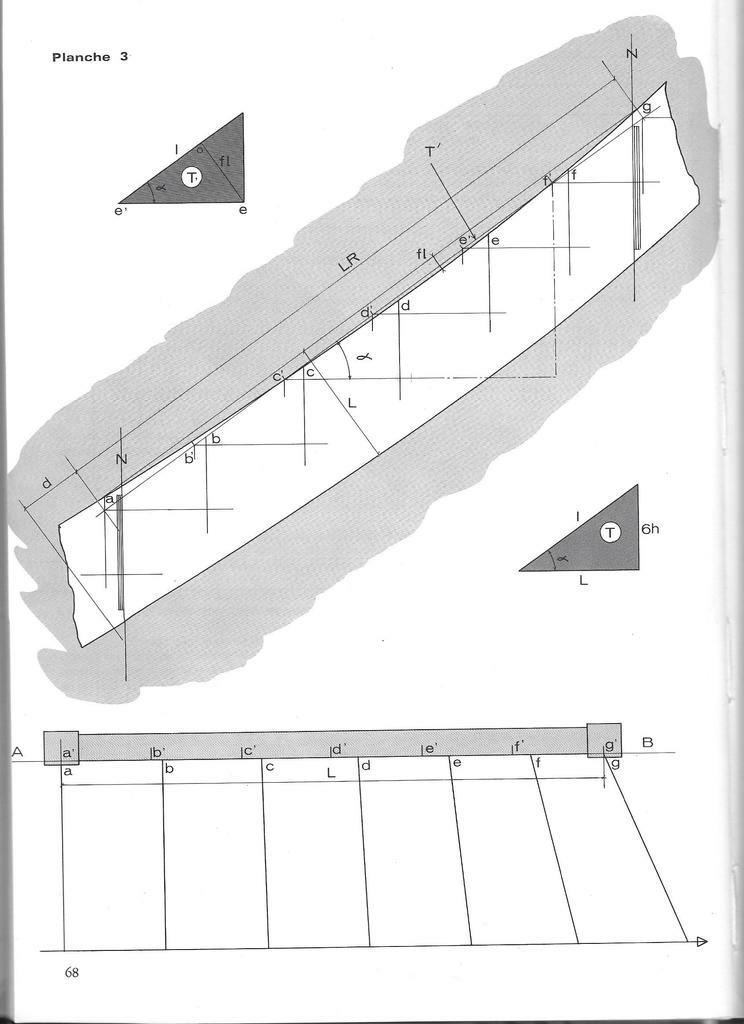

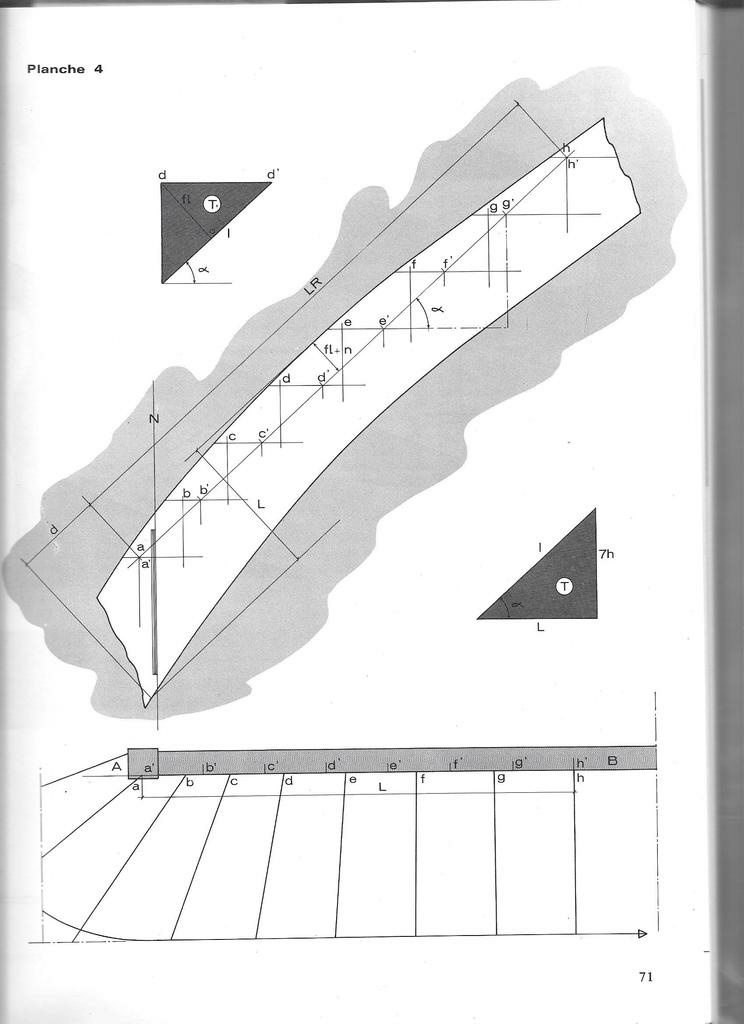

Sylvain,méthode du livre de Jean Martin qui correspond à ton commentaire.

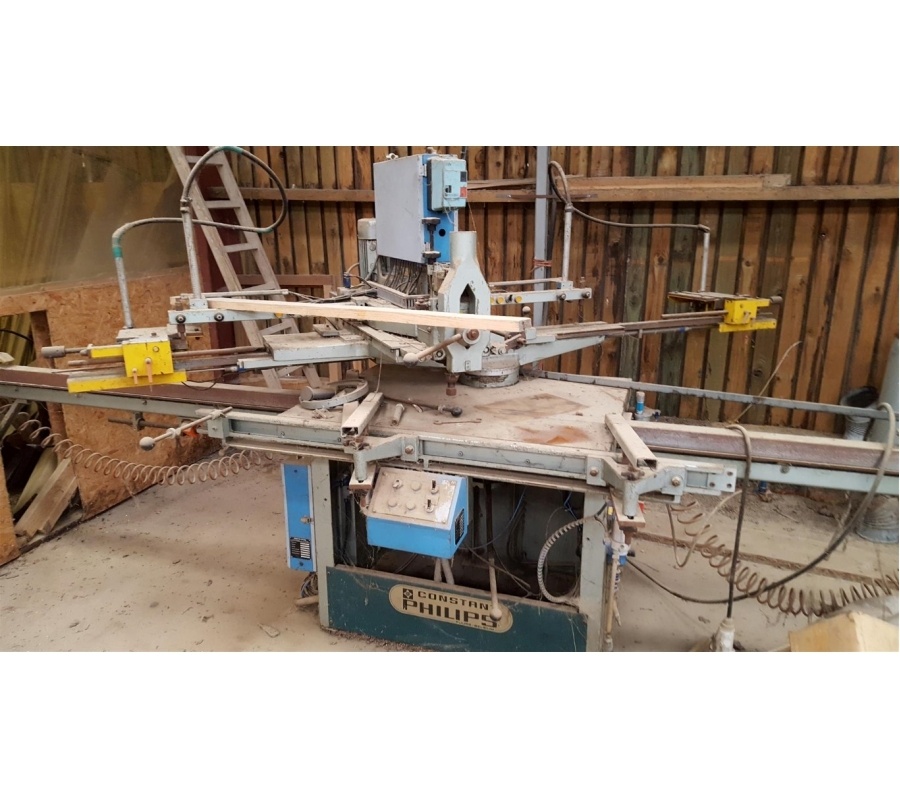

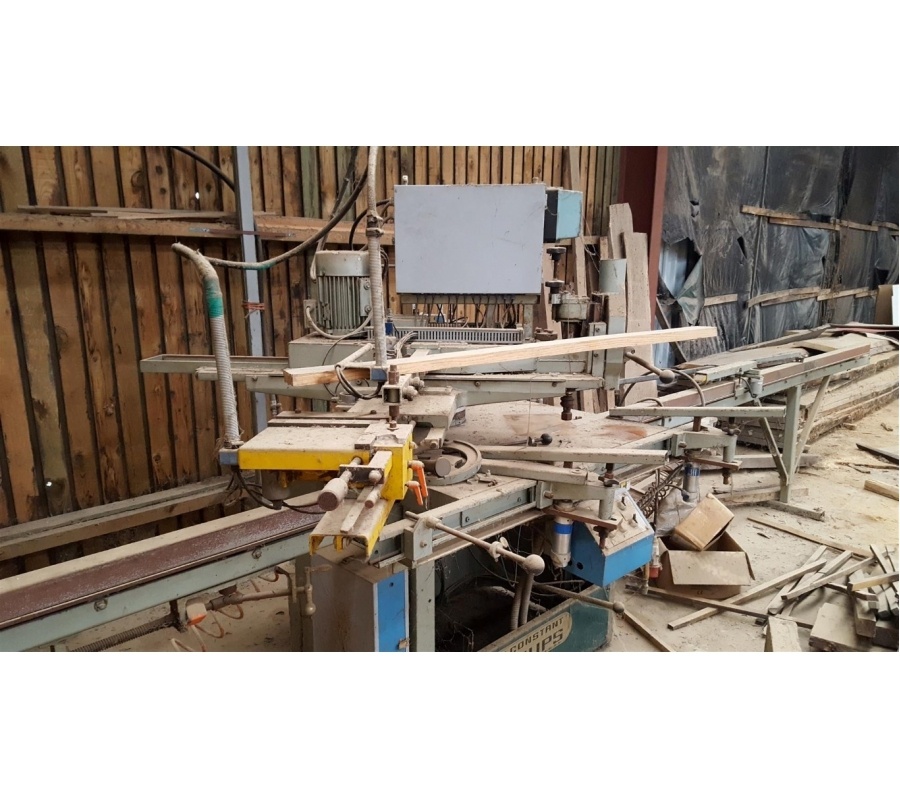

Machine qui utilisait le même principe pour l'entaillage le chariot se déplace d'un pas à chaque marche,contremarche j'ai vu fonctionner ce type de machine sans l'avoir jamais utiliser (la photo provient d'une vente)

sylvainlefrancomtois


oui c est ça merci kaj

stefchrys


je n'ai pas compris l'étape "traçage des faux limons (je reporte le pas ou hypoténuse) sur le papier avec une addition constante à la calculette".
En fait tu calcules l'hypotenuse de chaque marche et tu la reporte sur le limon une à une?

kajmed


@stefchrys
1- je trace une ligne sur le papier.
Sur cette ligne je reporte une division régulière qui correspond au pas à l'aide de la calculette avec une addition constante pas+pas+pas
2- je trace des triangles de base sur toute la longueur
3- je trace les marches balancées avec le relevé de l'épure (bande de papier) aux emplacements nécessaires en conservant les marches droites utiles

stefchrys


Génial! merci kajmed.

FMJ


J'aime beaucoup ton pas à pas car, pour quelqu'un qui ne connait pas, cela permet de vraiment se rendre compte du boulot qu'il y a à abattre pour la réalisation d'un escalier "standard", objet tellement banalisé dans nos maisons.

kajmed


Merci de ton commentaire sympa @fmj

kajmed a publié l'article "Principe de traçage des limons".il y a 1 mois
LHEbenisterie


Bonjour Kajmed,

Tout d'abord un grand merci de prendre le temps de faire ces pas a pas en cherchant a transmetre t'on savoir.
Peut tu me dire quelle papier utilise tu pour tes plant et pour les bande permettant les relever sur la vue en plan pour transféré sur les élévation.

J'utilise une méthode bien plus empirique qui prend pas mal de place... alors je pence essayer la méthode que tu donne ici.

Merci encore

Hugues

kajmed


Le papier que j'utilise provient d'une papeterie, ce sont pour eux des chutes de rouleaux qui font de 50 cm à plus d'un mètre de large. Il peut rester plusieurs dizaines de mètres de long, il arrive qu'un bout soit défectueux, mais peu importe c'est pour recouper. Pour transférer les repères se sont des rouleaux de comptabilité récupèrés. Tu peux aussi utiliser une pige. Pour les épures de (luxe) j'achète du papier de traceur informatique, je réserve ça aux maquettes.

LHEbenisterie


Ok merci pour les info, oui jusque a maintenant j'utilise des pige en bois,un petit cout de rabot pour gommer... mais les rouleaux de papier me semble fort pratique aussi, et une autre petit question, pour l'uzinage des limons et poteaux tu transfère ton tracé ou tu colle le papier sur le future limon ?

kajmed


Pour les limons, les papiers sont collés avec de la colle UHU en prenant soin de le placer bien droit. Je trace la ligne de réference sur le bois et je fais des petites lumières dans le papier, afin d'aligner le papier dessus. Je maintiens le papier par le milieu avec une cale et une presse et j'étale la colle sur le bois de part et d'autre tout en collant le papier. Pour les poteaux je préfère reporter le tracé sur le bois, mais il est possible de coller aussi le papier, le collage est assez délicat sur les angles ( ne coller que les parties utiles)

sylvainlefrancomtois


@kajmed hello Jacky , avec un peu de retard ,j'ai utilisé cette méthode surtout pour les crémaillères , cela permettait de ne développer que les limons par gain de place . Je divisais sur la vue en plan ,et je prenais les différences à la pige , mais on traçais en direct sur les planches .Par contre il fallait être attentif avec les coupes en biais des balancements .

Il y a un nom pour cette méthode ,mais je ne me souviens plus ?

bonne soirée !

kajmed


Méthode des moyennes?

sylvainlefrancomtois


@kajmed ben oui !! évidemment !!
