Amélioration d'une scie sous table bas de gamme

Amélioration d'une scie sous table bas de gamme
+

Ayant vu que je ne suis pas le seul a posséder une scie sous table de premier prix, en attendant mieux...
Je fais part de mes retours d'utilisation et des ameliorations nécessaires pour une bonne utilisation.

La première chose que j'ai faite, c'est de me séparer des accessoires joints, sauf le poussoir.

Ensuite, afin d'avoir un meilleur confort de coupe, j'y ai rajouté un plateau de contreplaqué de 18mm, la lame faisant 250mm je n'y perds pas trop par rapport aux améliorations que ca apporte.

Liste des articles

Mis à jour

Partager

Amélioration du maintien de l'axe

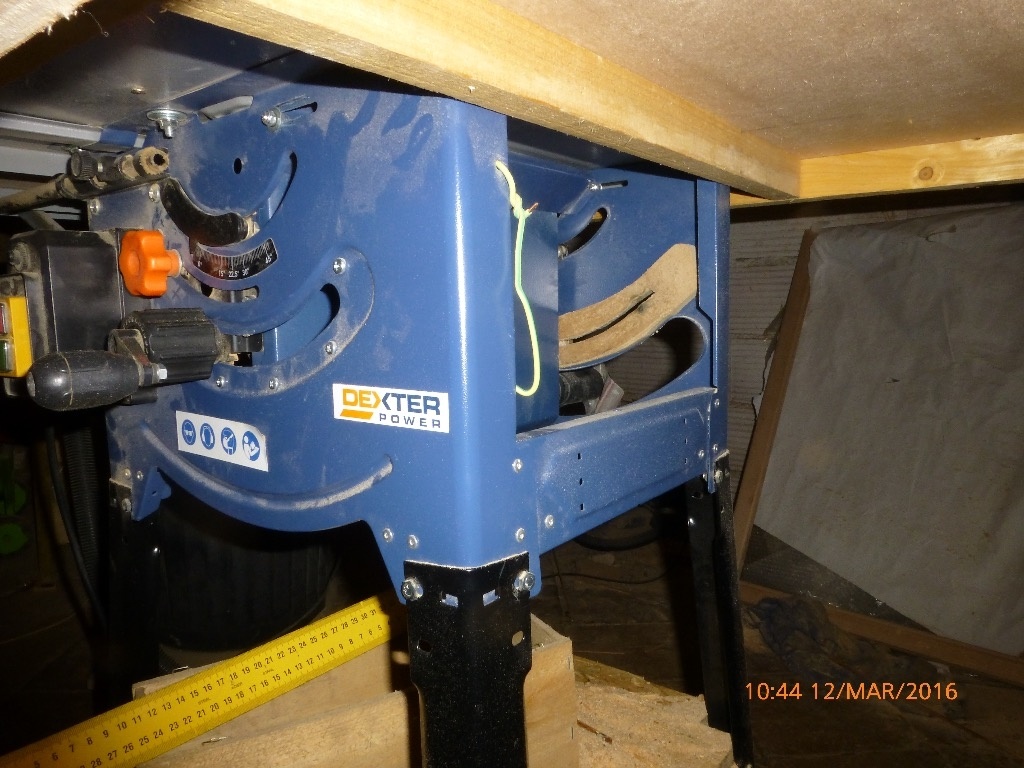

La scie est insérée dans un "bloc" de métal, relié au mécanisme d'inclinaison.
Pour incliner la scie, il suffit de dévisser le bouton orange, et de pivoter la molette, jusque là, rien d'anormal :)
Une fois les réglages faits, on revisse le bouton orange pour maintenir le bloc au chassis, mais cette opération ne maintien que l'avant de la scie !
Si on prends l'arrière de la scie au niveau de son axe, on peut se retrouver avec 5mm de jeu sur la longueur de la lame !
Pour éviter ce jeu, j'ai recopié le système de l'avant du chassis. Les photos seront plus explicites :

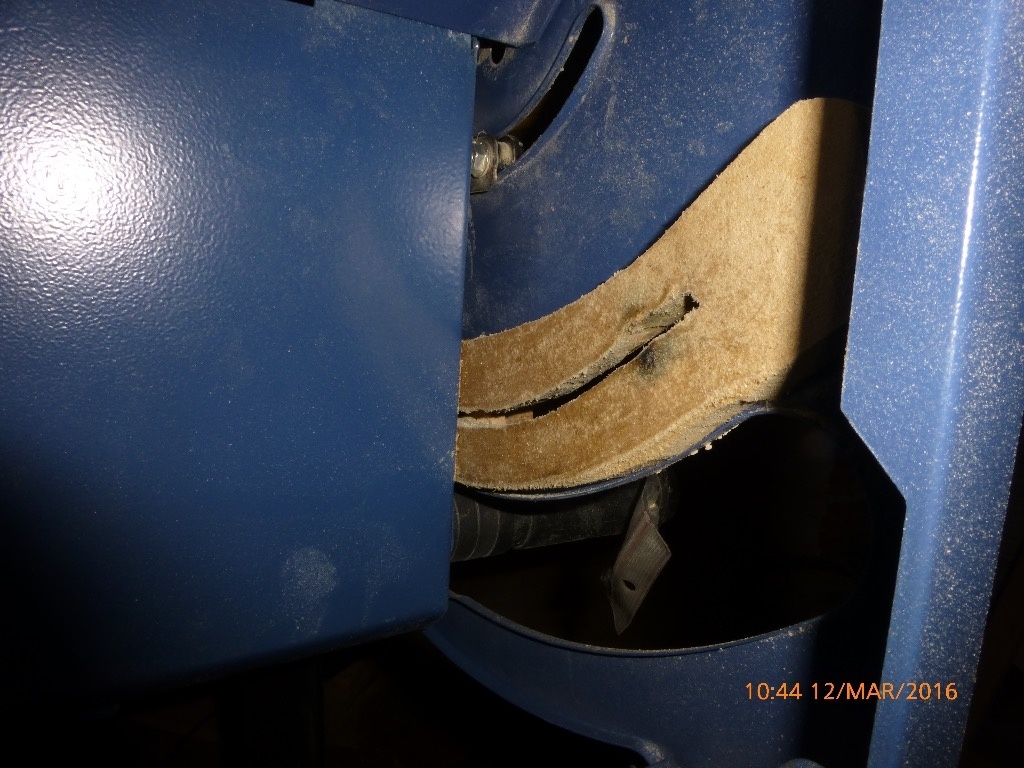

J'ai rajouté une cale de bois pour en intérieur de chassis afin que le contact entre les elements soient permanents, ce qui réduit deja un peu le jeu.

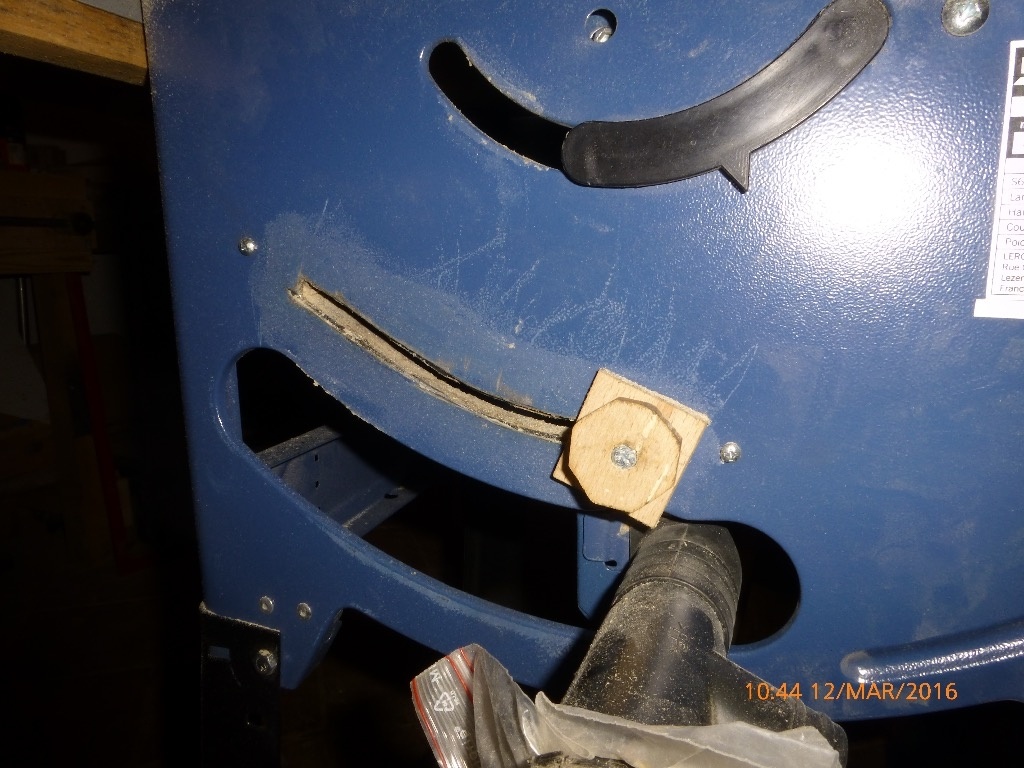

Coté extérieur, j'ai meulé une entaille, et soudé le boulon au chassis.
Une petite poignée en bois a été faite pour le serrage.

Pour chaque réglage que j'effectue, je suis donc obligé de desserrer le bouton a l'avant du chassis et celui a l'arrière que j'ai rajouté.
Il me faut verifier ma parallèle au guide a chaque fois que j'y touche, que ce soit en inclinaison ou en hauteur, c'est fastidieux, mais c'est ce que j'ai trouvé de plus simple... C'était ça ou je la jetais... C'est en tout cas un achat que je ne conseillerais pas.

Publié Mis à jour

Partager

Agrandissement de la table de coupe

Comme promis je met un petit descriptif du plateau et de son guide. Je ne suis pas sur que ce soit la meilleur technique, moi même j'en changerais la conception, au moins pour le guide.

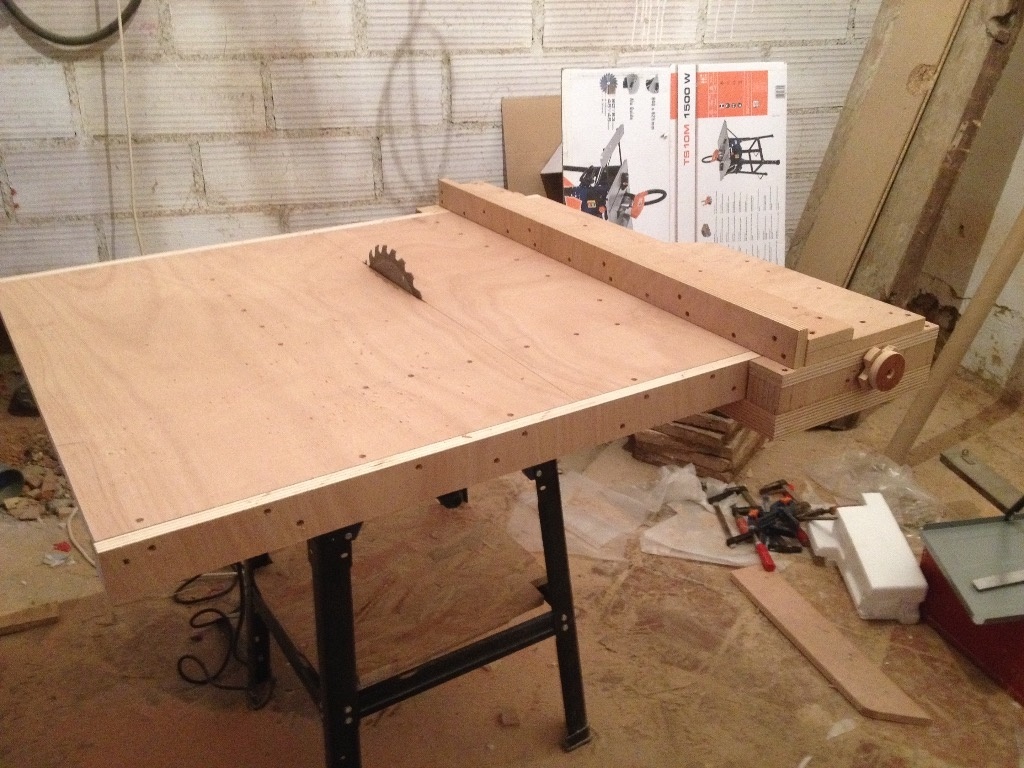

Avant tout, poser un plateau, pour ma part du CP de 18mm, la scie ayant un bon diamètre on ne perd pas trop, j'ai rarement eu a démonter pour couper plus gros (une fois exactement).

Pour les dimensions, j'ai fait avec ce que j'avais, mais je conseillerais un plateau plus long que ce que j'ai fait, et un poil moins large... la mienne fait 80cm x 100cm.

Je l'ai placé parallèlement a la table existante, puis j'ai visser des tasseaux dessous pour la maintenir en place, ensuite je l'ai visser par dessous (avec des autoforeuses).

La dernière étape consiste simplement a monter la lame progressivement pour créer l'entaille.

Il faut prévoir de pouvoir enlever le plateau afin de d'agrandir l'entaille pour y faire passer le guide de lame. Pour pouvoir utiliser la scie en inclinaison, je conseille de faire un insert.

La suite, tres bientôt, avec des photos pour le guide :)

Publié Mis à jour

Partager

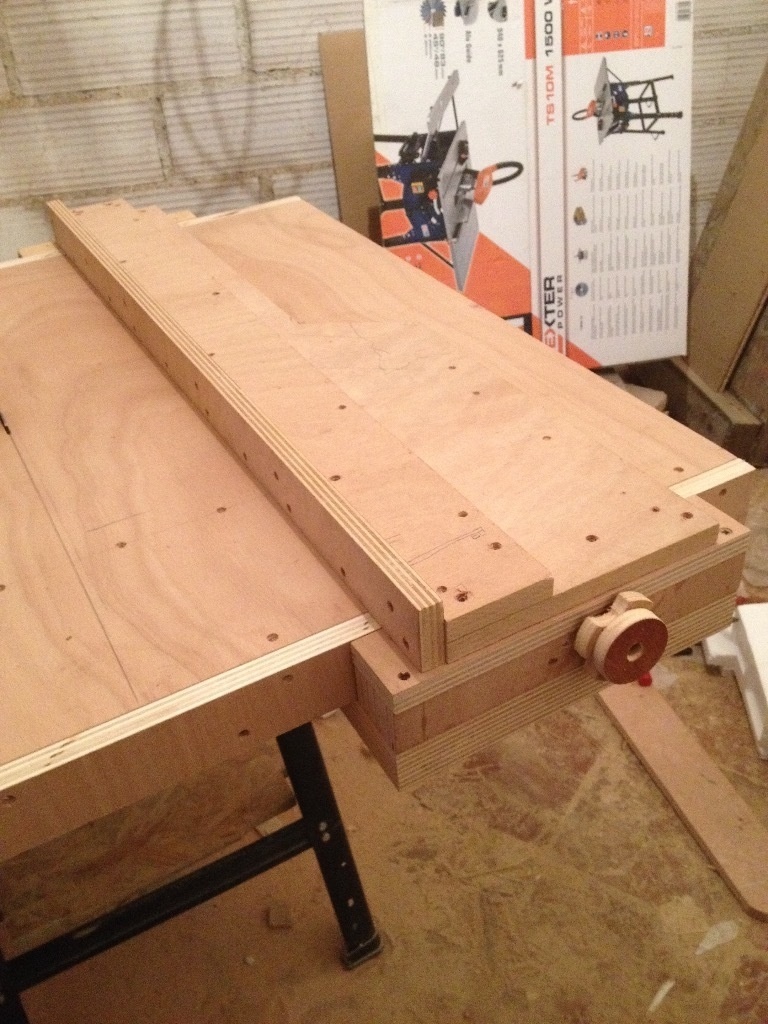

Photos du guide

Aujourd'hui, j'ai passé des heures pour rien, a essayer de faire des coupes droites.
J'ai cru m'arracher les cheveux, cette scie est vraiment une m....
Je vous joins tout de même des photos, mais pour un retour dans mon atelier après un break forcé de 3 semaines, j'ai pas trop le coeur a tout détaillé ce soir.
A la demande, je joins quelques photos.
Je répondrais a vos questions avec plaisir

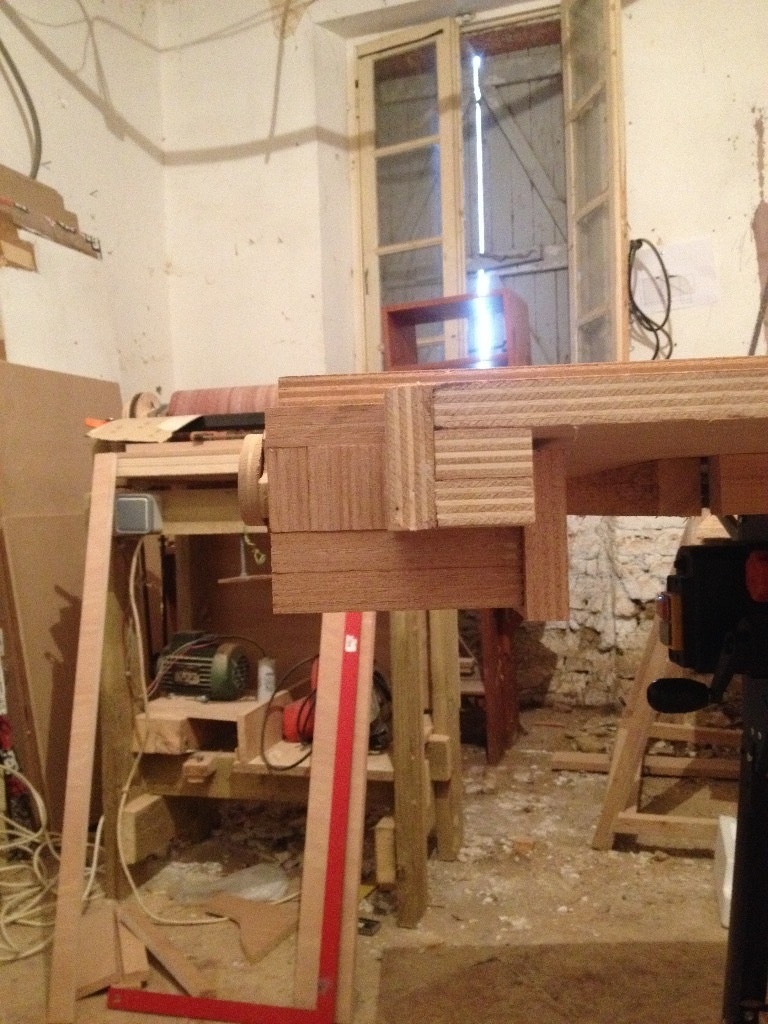

Le système de blocage est un boulon (j'en avais pas assez long alors j'ai soudé un écrou sur une tige filetée sur mesure) qui vient bloquer le guide en place.

Publié Mis à jour


Discussions

lolive  a publié le pas à pas "Amélioration d'une scie sous table bas de gamme".
il y a 8 ans
niconathy
( Modifié )

Je reconnais que travailler avec du matériel pas précis est toujours source de perte de temps et début de calvitie. Il serait peut être plus simple pour toi de faire des repaires pour te facilité la vie pour retrouver des positions habituelles.
Par contre je ne comprends pas pourquoi ton réglage parallèle bouge quand tu changes de hauteur.

lolive
( Modifié )

plus maintenant, mais sans le bouton de serrage a l'arrière, l'axe a du jeu sur la partie parallèle au guide :(

niconathy
( Modifié )

Ha , j'avais mal compris.
Regarde si tu peux te faire des repaires pour les angles principaux. Il n'y a pas de butée pour les 90°?

lolive
( Modifié )

Pour avoir un bon vrai 90° je re-vérifie des que je touche un réglage ! et souvent il me faut réajuster.
La butée n'y est pas, pour 130€ faut pas être trop exigeant...

niconathy
( Modifié )

Je me doute qu'elle n'y est pas, mais tu peux peut être en mettre une.

lolive
( Modifié )

la précision du mécanisme n'est pas assez fiable pour installer une butée.

Les deux seules solutions que j'ai envisagé sont la version "courte", celle décrite ici, l'autre consisterais a tout démonter, ne garder que le système de coupe, et reconstruire un cadre beaucoup mieux pensé.
Par manque de temps j'ai opté pour la première, mais je suis tenté de réaliser la seconde...

toff62
( Modifié )

j'aimerai bien transformer ma table etton guide !! pourrais tu me dire comment tu a proceder ( avec quelques dimensions) merci d'avance !!!

lolive
( Modifié )

Ok, mais pas avant quelque jours, je dors mal à veiller mon fils à l'hôpital depuis 3 jours..

toff62
( Modifié )

ok merci bon retablissement a ton fils je comprend je suis papa aussi ! bon corage

lolive
( Modifié )

en attendant, tu peux aussi t'inspirer de ce site : woodgears

lolive
( Modifié )

je ne t'oublie pas toff62, je fais en sorte de poster ca dans le week-end :)

toff62
( Modifié )

ok merci !!!!

lolive  a publié l'article "Agrandissement de la table de coupe".
il y a 7 ans
FlashOver
( Modifié )

Tu pourrais donner des détails sur ton guide stp? (Mécanisme de verrouillage, conception, ...)
Bon courage à toi et bon rétablissement à ton fils 😉

lolive
( Modifié )

Je m'interroge quant à continuer ce pas à pas... j'ai plutôt envie de jeter ma scie et ne conseil cet achat a personne !
Malgré toute les améliorations apportés, rien n'est jamais droit, et qui plus est, l'axe a du jeu :(
Pour ma part, je me suis inspiré de ce tuto : woodgears.ca/t.../rip_fence.html.

lolive  a publié l'article "Photos du guide".
il y a 7 ans
niconathy
( Modifié )

As tu des possibilités de reglage de ton plateau par rapport à la lame, donc la table?

lolive
( Modifié )

Non, le plateau est fixe. Le problème c'est le moyeu de la lame. A l'arrêt la lame a 2mm d'épaisseur, quand ça tourne on dirait qu'il y a 4 ou 5mm.
Pourtant, elle est a 90°...
Je passe plus de temps a la regler qu'a jouer avec 😒

niconathy
( Modifié )

Commence une coupe et mesure au réglet le trait de scie. Sur une coupe déjà finie regarde si tu es d'équerre entre la référence, la partie de la pièce posée sur la table, et le chant que tu viens de couper.

lolive
( Modifié )

bien vu ! je vais essayer ça... merci niconathy

jojoteau
( Modifié )

Bonjour. Je crois que le meilleur moyen pour connaitre la différence d'épaisseur de coupe, est d'utiliser un comparateur. La lame a un léger voilage ou une petite saleté sur la platine de serrage de lame sur l'axe.

Xavier
( Modifié )

Bonjour,
Pense à mettre le couteau diviseur ainsi que la cape de scie, c'est une sécurité qui à mon humble avis est nécessaire.
De plus le couteau diviseur maintiendra mieux la pièce pour que ton trait de coupe soit droit.
Cordialement.
Xavier

Niouniou
( Modifié )

C'est vrai que ça n'encourage pas à acheter ce modèle ! Bon courage ! Ton fils va mieux ?

AlexWeb
( Modifié )

Salut lolive, j'aime bien ton guide il a l'air vraiment stable !
Concernant tes soucis avec ta scie sur table, j'ai eu aussi envie de faire pareil. J'ai récupéré une scie sur table de même catégorie que la tienne, mais le jeu dans les réglages est juste horrible. J'ai les mêmes soucis que toi...
Je voulais profiter des mécanismes de réglage de la hauteur et de l'angle de coupe de la machine, mais vu les soucis engendrés j'ai laissé tomber.
A la place, j'ai chiné une scie circulaire avec lame de 190 et couteau séparateur, j'ai percé/taraudé des trous dans la base et je l'ai fixée sous une plaque de CP.
Du coup j'ai moins de hauteur de coupe que j'aurais voulu, mais la découpe est beaucoup plus confortable ainsi !
Et la table finira sur leboncoin.

Bon courage pour la suite !

lolive
( Modifié )

Merci pour ces encouragements !
A AlexWeb : Au début j'avais une bonne scie que j'avais fixé sous table,et ca marchait tres bien ! quand elle a grillé, je me suis acheté cette table en pensant faire une bonne affaire. 😒
Depuis je me suis trouvé un petit combiné kity k5, et ca fonctionne nettement mieux ! L'autre est sur le boncoin depuis un moment...mais personne n'en veut :)
