Satemorej

SKETCHUP, quelles extensions utilisez-vous ?

  Ce pas à pas présente un projet en cours de réalisation.

SKETCHUP, quelles extensions utilisez-vous ?
+

Sketchup est un très bon outil de modélisation dont les possibilités peuvent être augmentées par l'installation d'extensions (les plugins en Anglais). L'abondance de ces extensions rend souvent leur choix difficile.
L'idée de ce pas-à-pas est de mettre en commun les extensions que nous utilisons et qui nous donnent satisfaction.
Peut-être qu'à terme des boutons de vote (comme pour les propositions de fournisseurs) permettraient de mesurer la popularité ou la qualité de ces extensions parmi les membres de L'Air du Bois qui utilisent Sketchup. Mais là, je laisse Zeloko évaluer la pertinence et la faisabilité de la chose.

Dans un premier temps, on peut contribuer en ajoutant un commentaire à ce pas-à-pas, commentaire qui devra comprendre les éléments suivants :

  • nom de l'extension
  • nom de l'auteur
  • fonctionnalité(s) de l'extension
  • satisfait ou pas de l'extension
  • précisions

Ajoutez vos contributions en commentaires ou envoyez les moi via la messagerie de L'Air du Bois.

❓ - plugin non testé
👍 - satisfait
👍👍 - très satisfait

Liste des articles

Mis à jour

Partager

Plugins 'menuiserie'

L'Air du Bois Toolbox

  • auteur : Zeloko
  • téléchargement
  • fonction : Générer, imprimer, exporter une liste de débit
  • soumis par : Zeloko
  • remarques :

BLB Bois - Tenons et Mortaises

  • auteur : Christophe Lahaye - BLB
  • téléchargement
  • fonction : Réaliser des tenons et mortaises correspondantes
  • soumis par : schgreg - 👍
  • remarques : attention aux surfaces de références

BLB Bois - Pièce

  • auteur : Christophe Lahaye - BLB
  • téléchargement
  • fonction : Créer rapidement des pièces sous forme de composants etleur attribuer un matériau, un nom, ...
  • soumis par : schgreg - 👍👍

BLB Bois - Assemblage

  • auteur : Christophe Lahaye - BLB
  • téléchargement
  • fonction : dessiner rapidement les assemblages de panneaux. Languettes, dominos, tourillons, rainures-languettes et rainure-fausse languettes sont facilement générés
  • soumis par : schgreg - ❓

BLB Bois - Fiche de débit

  • auteur : Christophe Lahaye - BLB
  • téléchargement
  • fonction : Générer un fichier contenant la liste de débit du projet.
  • soumis par : schgreg - ❓
Publié Mis à jour

Partager

Plugins 'présentation'

Eclate_Deplace

Publié Mis à jour

Partager

Plugins 'dessin'

1001BitTools

  • auteur : 1001Bit.com
  • téléchargement
  • fonction : copies multiples, escaliers, murs, percement de murs, diverses fonctions de dessin
  • soumis par : Satemorej - 👍

Curve Maker

  • auteur : drawmetal.com
  • téléchargement
  • fonction : dessiner des courbes diverses et variées.
  • soumis par : zeloko - 👍 👍
Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Satemorej  a publié le pas à pas "SKETCHUP, quelles extensions utilisez-vous ?".
il y a 8 ans
Satemorej
( Modifié )
  • 1001BitTools
  • 1001Bit.com
  • copies multiples, escaliers, murs, diverses fonctions de dessin
  • satisfait ...
  • ... pour les copies multiples et le dessin d'escaliers. Pas encore tout testé
Satemorej
( Modifié )
  • ECLATE_DEPLACE
  • C.Plassais
  • génération d'une vue éclatée d'un modèle
  • satisfait
toff62
( Modifié )

bonjour a tous moi je ne peu pas lire les plans sur l'air du bois !!!! pourquoi ?ON PEU m'expliqué merci d'avance

Mig
( Modifié )

..

Boris Beaulant
( Modifié )

Je t'invite à consulter ce sujet dans la FAQ : Comment ouvrir un fichier téléchargé depuis un plan ?

schgreg
( Modifié )

- BLB Bois - Tenons et Mortaises

  • Christophe Lahaye - BLB
  • Réalisation des tenons et mortaises correspondantes
  • Satisfait
  • Par manque de pratique régulière il faut souvent que je m'y repenne à 2 ou 3 fois pour placer les tenons et mortaises en fonction des bonnes surfaces de référence

- BLB Bois - Pièce

  • Christophe Lahaye - BLB
  • Permet de créer rapidement des pièces et de leur attribuer un matériau, un nom, .... Toutes les pièces sont alors des composants
  • Très satisfait

- BLB Bois - Assemblage

  • Christophe Lahaye - BLB
  • Permet de dessiner rapidement les assemblages de panneaux. Languettes, dominos, tourillons, rainures-languettes et rainure-fausse languettes sont facilement générés
  • Pas encore testé

J'ai aussi installé le plugin "Fiche de débit" mais je ne l'ai pas encore testé pour un projet conséquent donc pas vraiment de retour.

blb-bois.com/d...sort_order=DESC

Satemorej
( Modifié )

toff62 : peut-être as-tu déjà consulté l'article de Zeloko sur le sujet ?
Deuxième point, quelle version de Sketchup utilises-tu ? Si tu utilises une version plus ancienne que celle utilisée par l'auteur du plan pour enregistrer le fichier .skp, cela ne va pas fonctionner.

Boris Beaulant
( Modifié )

Satemorej, belle initiative. Mais pour simplifier la lecture je t'invite à résumé ce qui se liste dans les commentaires dans un article de ton pas à pas. Car ici les discussions se mêlent aux propositions. En plus comme ça tu peux harmoniser la présentation. Qu'en dis-tu ?

Pour ce qui est d'une fonctionnalité plus poussée, l'idée est bonne, mais je pense que le rapport temps nécessaire / besoin est assez disproportionné. Mais peut-être en trouvant un modèle plus globale qui ne s'applique pas qu'aux plugins SU, y a un truc à creuser.

Satemorej  a publié l'article "Plugins 'menuiserie'".
il y a 8 ans
Satemorej  a publié l'article "Plugins 'présentation'".
il y a 8 ans
Satemorej  a publié l'article "Plugins 'dessin'".
il y a 8 ans
Nico39

Bonne initiative. Je me suis mis a sketchup a partir de mon 2em meuble (meuble tv), cela a vraiment changer beaucoup de chose. La "perte" de temps sur l'ordinateur et très très vite rattrapée. Par contre comment rajouter ces plugins?

Boris Beaulant
( Modifié )

Nico39, il y a déjà un complément de réponse sur cette page.

Satemorej, peut-être serait-il bon d'ajouter un lien vers la page de téléchargement pour chaque plugin ?

Nico39

Merci zeloko les explications du site sont clair je vient de comprendre le principe, waou et dire que je faisait mes mortaises/domino avec deux cercles, deux trais puis tiré/poussé... (on rigole pas!!!).

Boris Beaulant
( Modifié )

Satemorej, un plugin qui peut être intéressant : Curve Maker.
Perso, j'en suis très satisfait ;)

Boris Beaulant
( Modifié )

Un plugin à ajouter à la liste ;) ?

L'Air du Bois : Boîte à outils Sketchup

Satemorej

oui sûrement ... dès que je pourrai lever le nez du guidon et jouer avec :)

absolutebeguiner

Concernant les formats SketchUp,Je ne suis ni sous Windows,ni sous Mac,mais sous Linux Ubuntu Mint;Le seul player que l'on peut utiliser avec Linux,c'est SketchUp 8;si vous pouviez tous faire des sauvegardes de vos plans sous ce format,moi et mes pareils pourrions les lire,et nous vous benirions,croyez-le... A votre bon coeur Merci

Boris Beaulant
( Modifié )

Y a aussi la solution de faire tourner Sketchup sous Linux avec Wine.

absolutebeguiner

Sous Linux,SketchUp 8 tourne obligatoirement avec Wine et Mono,en version Skp8 car il n'existe aucune version Linux native.ni aucune possibilité d'installer une version postérieure a N°8 (du moins a ce jour)
Les versions postérieures apportent certes des facilités a celui qui crée le plan,mais sont superflues pour celui qui le lit.La version 8 est tout a fait suffisante.Merci a toutes les bonnes volontés !

Boris Beaulant
( Modifié )

Dans ce cas, je t'invites aussi à regarder my.SketchUp.
Plus d'infos ici.

absolutebeguiner

merci pour le lien.
Mais my SketchUp est une version "Beta",et de toutes façons n'existe qu'en version Windows (a partir de W7)meme si il fonctionne dans un navigateur.
Il est juste sur le cloud au lieu d'etre installé sur l'ordinateur,mais encore pour Windows...
Merci encore,mais toujours rien d'autre que Skp8 pour nous...

Boris Beaulant
( Modifié )

Hmm ... la doc Ubuntu laisse penser qu'il est possible de faire tourner SU 2014 ou 2015 ...

Et c'est faux, my.SketchUp ne tourne pas que sur Windows. Quant à la bêta, je vois pas le problème.

Après, il te reste VirtualBox pour faire tourner un petit Windows + SU 2016 dans un coin de ton Linux pour y convertir les fichiers. Et la version de Win téléchargeable sur le site de MS est parfaite pour ça. C'est comme ça que je fais mes tests sur Windows. Et si win 10 va pas, un petit peu de recherche te feront trouver un win7 ou 8.

Y a pas de problèmes, il n'y a que des solutions.

Je sais que la solution le plus pratique pour toi serait que chacun pense à convertir ses fichiers. Mais c'est tout simplement pas envisageable à mon sens. Ceci demande une manip à chaque fois qui ne peut pas être dans l'esprit de chacun. Malheureusement le monde de l'informatique ne sais pas assez regarder en arrière. Et il y a assez de solution dans le monde du libre pour que les choses soient possibles.

Boris Beaulant
( Modifié )

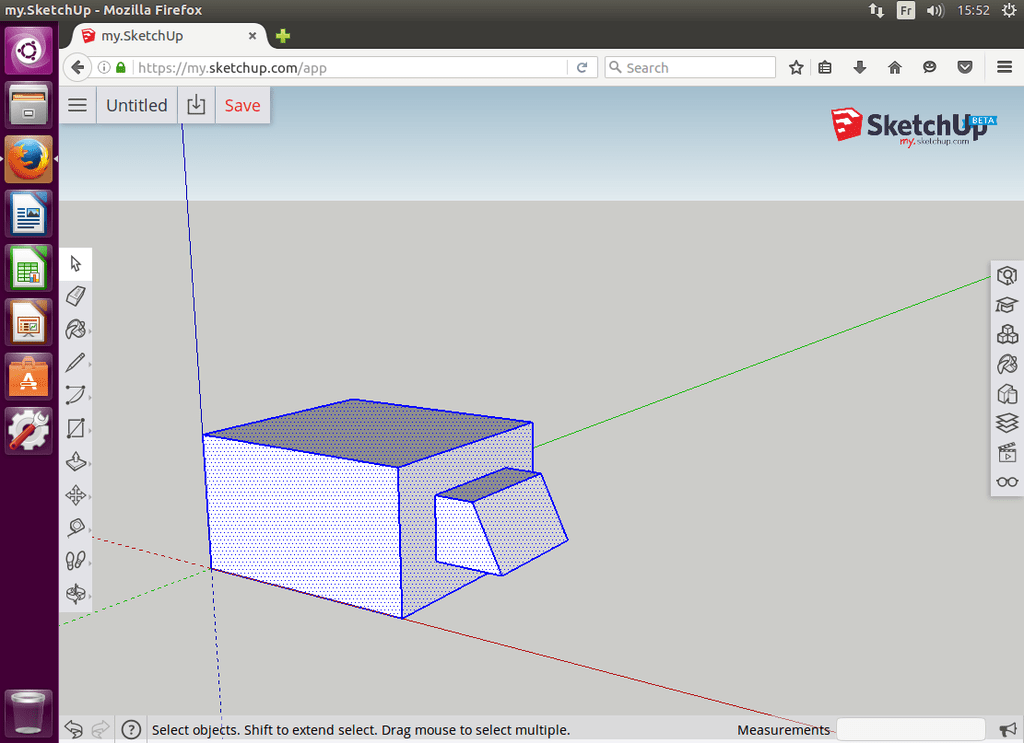

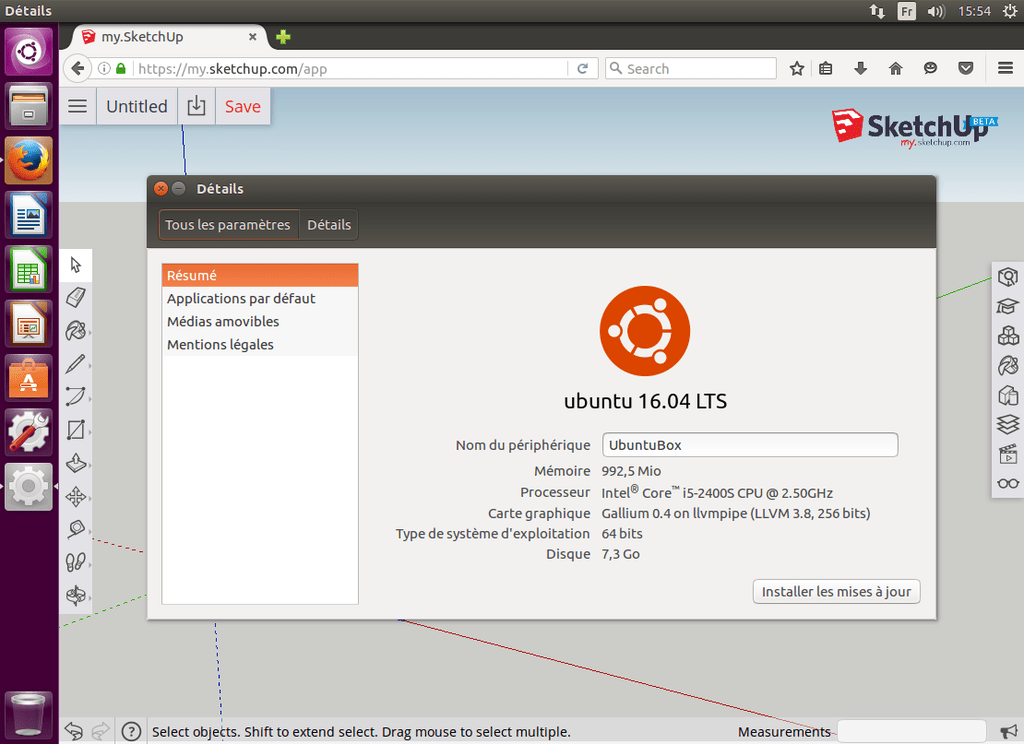

Pour preuve que my.SketchUp fonctionne sur Ubuntu 16.04.

(Et donc permet d'ouvrir tous les plans avec une version > 8).

absolutebeguiner
( Modifié )

merci pour toutes vos interventions,et vos conseils,c'est sympa.
Malheureusement j'ai passé beaucoup de temps,essayé toutes ces méthodes,et d'autres encore,sans jamais parvenir a un résultat.Virtualbox>echec,Wine,>echec,Wine plus playonlinux,succès,mais version trop ancienne...(nota:Photoshop tourne,lui parfaitement)

Boris Beaulant
( Modifié )

Alors essayez Sketchup Free. C'est dans le navigateur, rien à installer. Et ça ouvrira même les fichier SU 2018 !

absolutebeguiner

pardon pour le retard,je n'avais pas vu les messages.
Je travaille sous Linux Mint (18.3 actuellement),et ce depuis 7ans.Depuis ces années,jammais je n'ai eu l'occasion de regretter Microsoft,bien au contraire.
J'utilise SketchUp-8 (la seule version compatible),grace a "PlayOnLinux"
nota : J'utilise de la meme manière Adobe Photoshop6 sans problème.
Pour SketchUp,heureusement plusieurs contributeurs pensent a proposer DEUX versions de leurs plans, la V16 et la V8.Un grand merci a eux! et longue vie a "L'AIR DU BOIS"

cycydoux
( Modifié )

Bonjour à tous,

je suis également sous Linux Mint 18.3 et j'utilise SketchUp 8 avec Wine (sans PlayonLinux. Cela fonctionne très bien sauf pour les PlugIn. Le seul que j'arrive à faire tourner est Pièce de BLB Bois, aucun des autres ne se lance. C'est bien dommage car je suis convaincu qu'ils sont très pratiques. Peut être qu'il y a une astuce mais jusqu'à présent je n'ai pas trouvé.

Pour ouvrir les fichiers SKP plus récents, j'utilise SketchUp Free sur mon navigateur.

absolutebeguiner

je n'emploie pas de plug-in,donc je suis mal placé pour répondre.en fait,je ne l'utilise que pour ouvrir les plans sauvegardés sous Sk-8
désolé
