Steve and Wood

Extension Ossature Bois

Extension Ossature Bois
+

Salut, j'ai pour projet de réaliser une extension de mon garage en ossature bois.
Je pars sur de l'ossature bois classique, un bardage en mélèze, de la fibre de bois pour l'isolation et du bac acier pour la toiture

Les travaux débuteront en Septembre prochain sur tout un samedi ce qui me suffira pour mettre cette extension hors d'eau hors d'air.
Nous serons 5 ou 6 pour la partie construction et 1 pote cameraman viendra filmer tout ça mais évidemment je suis preneur de tous bras pour venir nous aider.
Il y aura le jour J qq lives des étapes de fabrication sur ma chaîne YouTube et plus tard une ou des vidéos bien montées.

J'ai 3 partenariats pour ce projet et cherche encore pour la partie ossature bois et bardage afin de proposer des matériaux de qualités .

Affaire à suivre

Liste des articles

Mis à jour

Partager

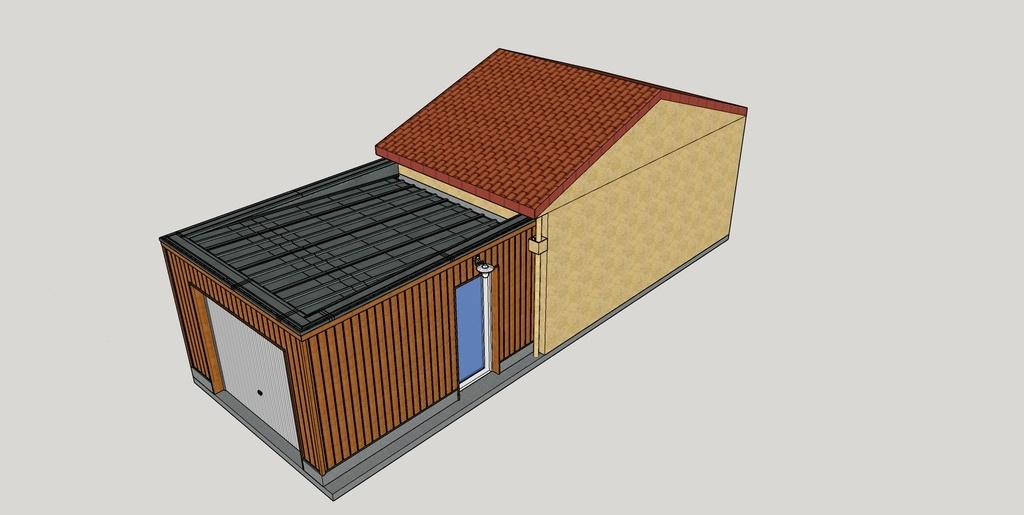

Plan Sketchup

Comme tout projet , cela commence par un plan qui va permettre à celui ci d’être plus abouti, plus structuré.
Un ami m'a énormément aidé pour celui car jusqu'à la semaine dernière je ne savais pas maîtriser ce logiciel.
OpenCutList est un outil précieux car avec j'ai pu établir une fiche débit pour établir des devis.
Une vidéo "intro" vous permettra de vous faire une idée de mon projet.

Bon visionnage

Publié

Partager

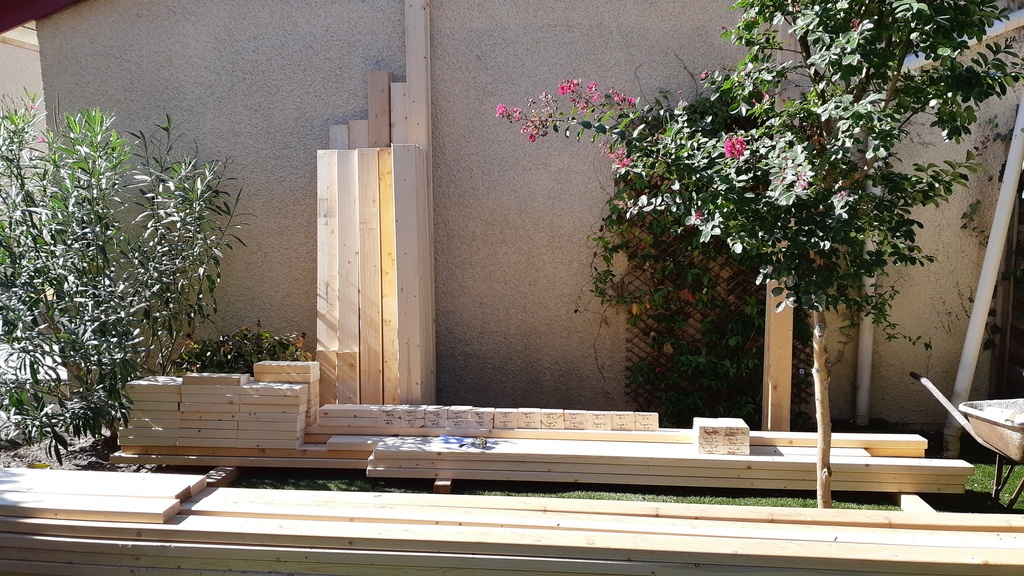

Livraison matos

J'ai commandé toute la partie bois chez Gedimat à coté de chez moi
Je suis tombé sur un commercial super sympa qui à cru en mon projet et m'a fait profité de tarif avantageux.
La livraison, un pur régale avec ce livreur au petit soin pour mon matos

J'ai commandé:

258 Ml ossature 45-120 Sapin Nord Classe 2 6M
26 Ml Osb 3 Ep16 mm 205-91
68 Ml Liteau 27-38 Sapin Classe2 4M
33 Ml OSB 3 9 mm 280-119.6
17 M² Bardage Douglas Norslik
1 M3 de grave
10 sacs de ciment
12 Ml Chainage sysmique
12 Ml Chainage epingle

Publié

Partager

Decoupe de la murette pour futur portillon

Etant donné que mon portail va disparaître pour laisser place à l'extension, il me fallait une nouvelle entrée.
J'ai donc dû découper une partie de ma murette pour accueillir mon futur portillon qui aura une ouverture assez large d'1m20 et sera en acier.
J'ai donc usé de mes superbes muscles et d'une masse qui traînait dans mon abri à vélo.
Clairement tout ce qui touche au béton,crépi et autre, je n'aime pas du tout...
Ça en fout partout et tu as beau rincer et rincer encore, tu as tjs du ciment pour te rappeler la tâche ;)
Alors n’étant pas du métier et complètement novice dans ce domaine , j'ai qq irrégularité mais bon ça fera le job...
Je vous laisse découvrir le tout en vidéo comme d'habitude.

Publié

Partager

Fondations

Bon bin faut en passer par là, les fondations sont des incontournables et quel dommage !! je déteste le béton , ça en fout partout ;)
Je me suis fait aider de mon pote Stéphane pour les proportions et la mise en oeuvre car je n'y connaissais rien du tout, même si au final ça n'a rien de sorcier.

J'ai utilisé 6 sacs de ciment et un 1/2m3 de grave
2 fers à béton carré de 10x10

1/2 journée de taf

Publié

Partager

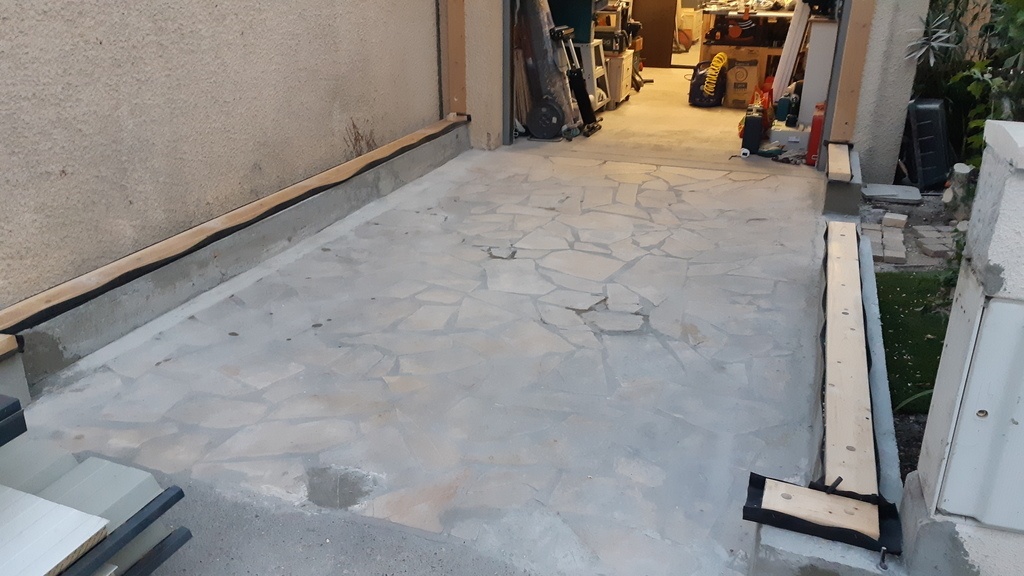

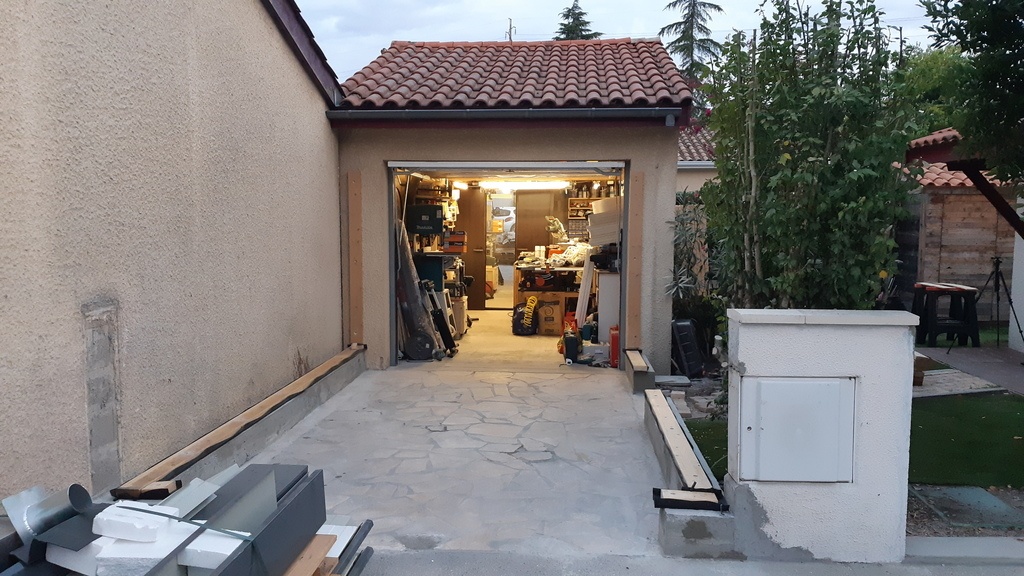

Les réhausses

Pour ne pas que l'ossature ne baigne dans l'eau , il fallait faire encore un peu de beton, d'où les réhausses.
Elles font 20cm de hauteur sur 19cm de large et 4m de long

Cette fois j'en ai fini avec le béton et c'est tant mieux

Au total avec les fondations, j'aurais eu besoin de 11 sacs de ciment et 1m3 de grave

Publié

Partager

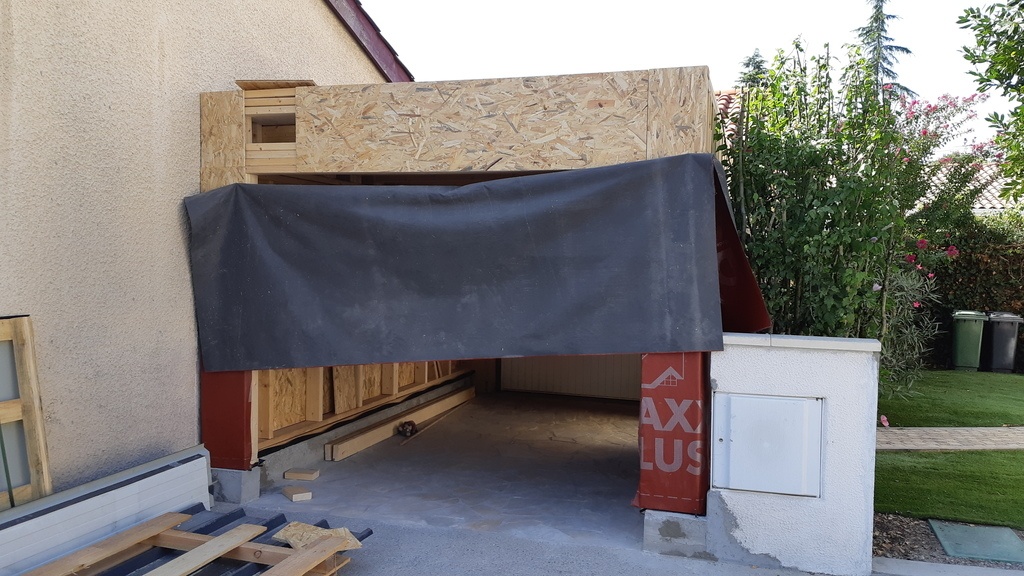

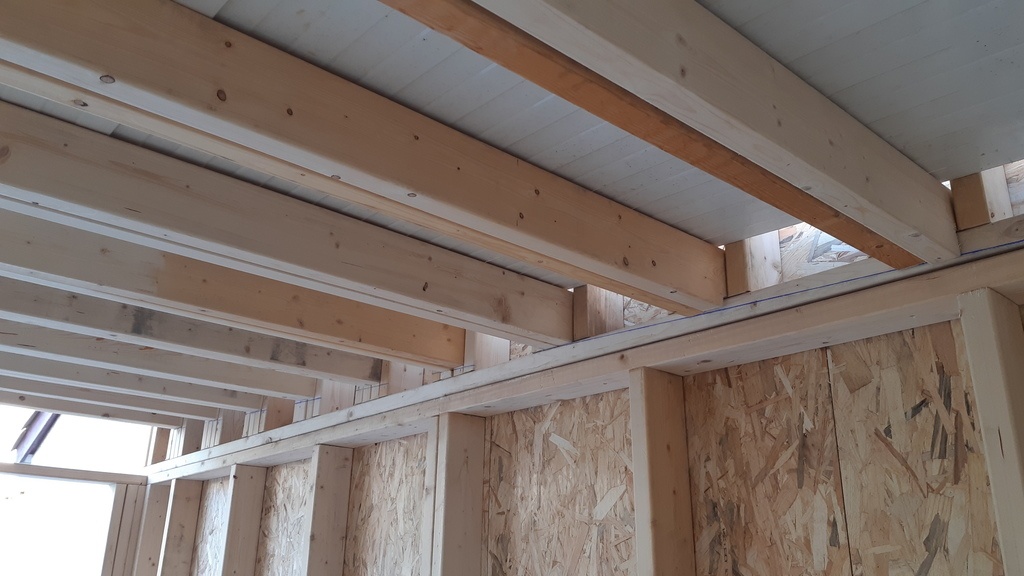

L'assemblage ossature

Samedi 14 septembre 8h30 début des hostilités. 5 de mes potes sont venus en renforts pour monter les murs et le bac acier.
9h 20h on a pas chômé.
La partie montage des murs est un jeu d'enfant si on a tous ses plans sur papiers, ce que bien évidemment je n'avais pas pris soin d'imprimer...on a réussi quand même.

J'ai tout d'abord avec un ami, installé une lisse d'implentation et une bande d'arase ce qui aide bcp pour la fixation des murs.
Le cloueur Spit m'a été d'une grande aide tant sur la rapidité d'exécution que sur la facilité d'enclouage... c'est tjs moins d'effort à faire.

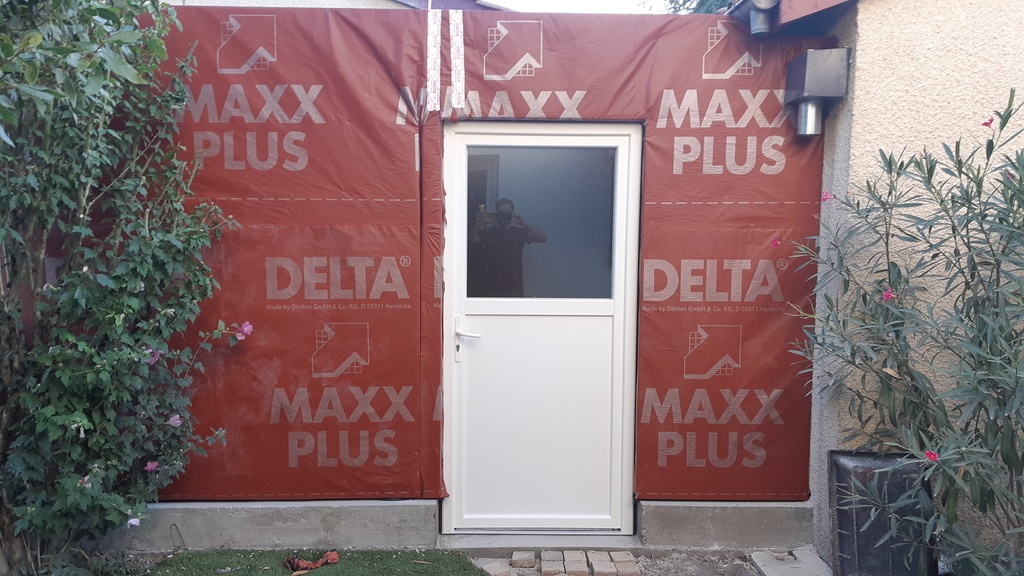

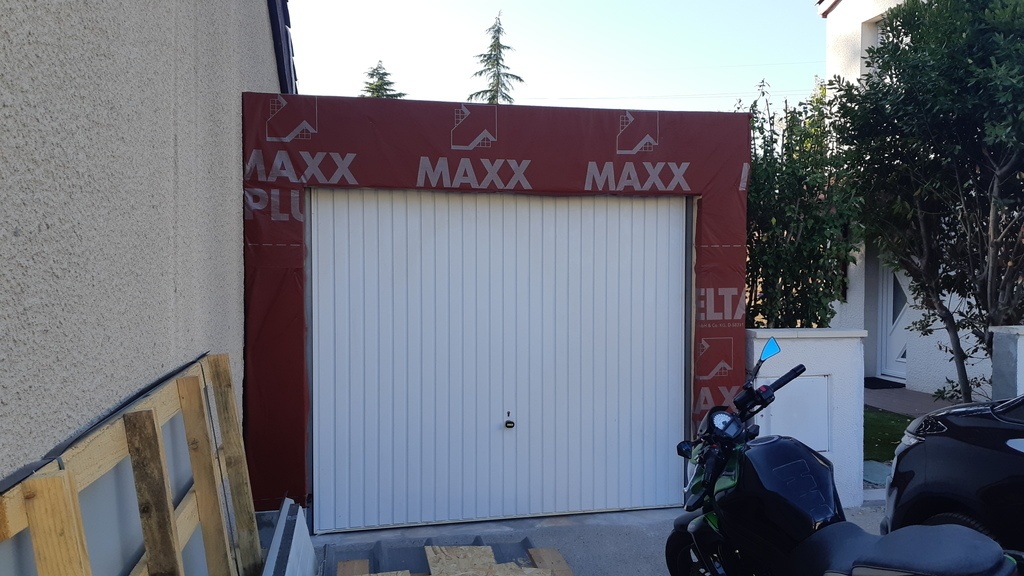

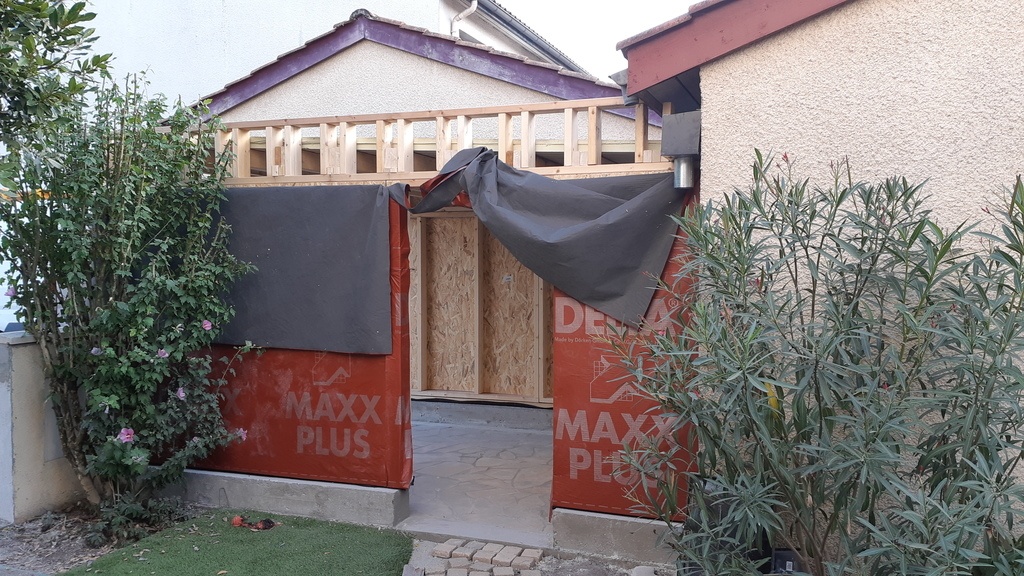

Pour la parepluie j'ai utilisé du Delta Maxx + car c'est pour moi un produit de top qualité que m'a fourni la marque Doerken.

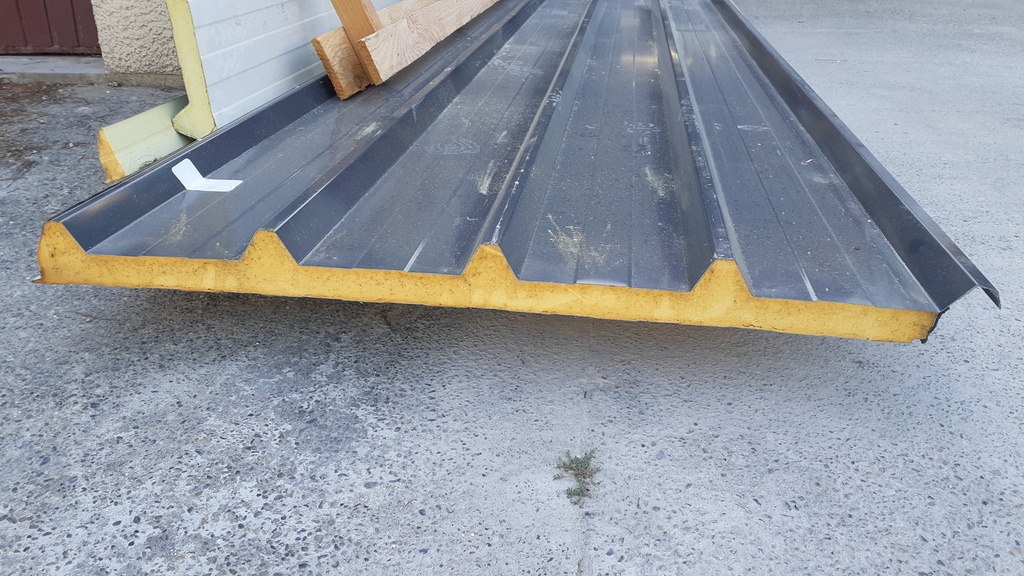

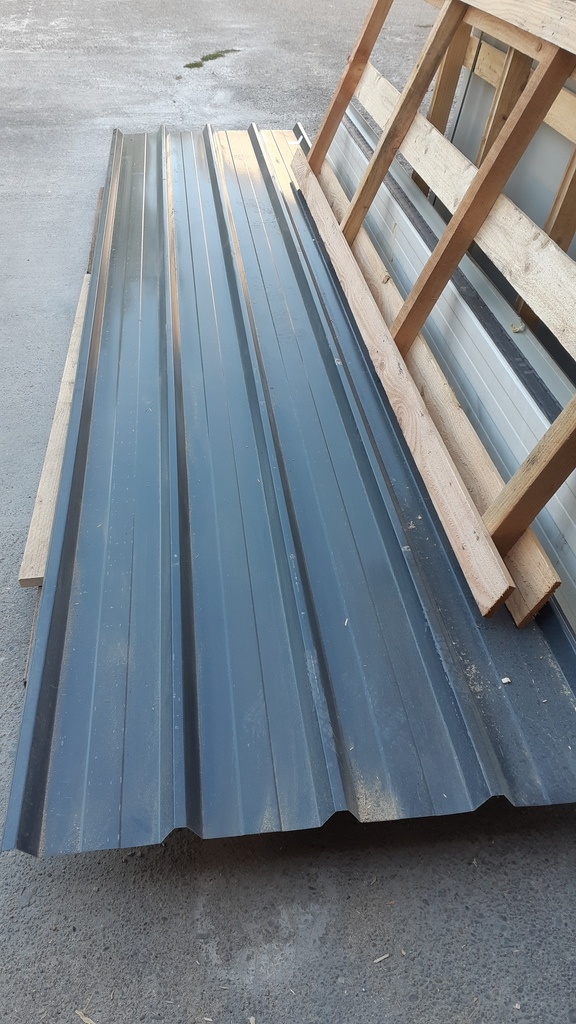

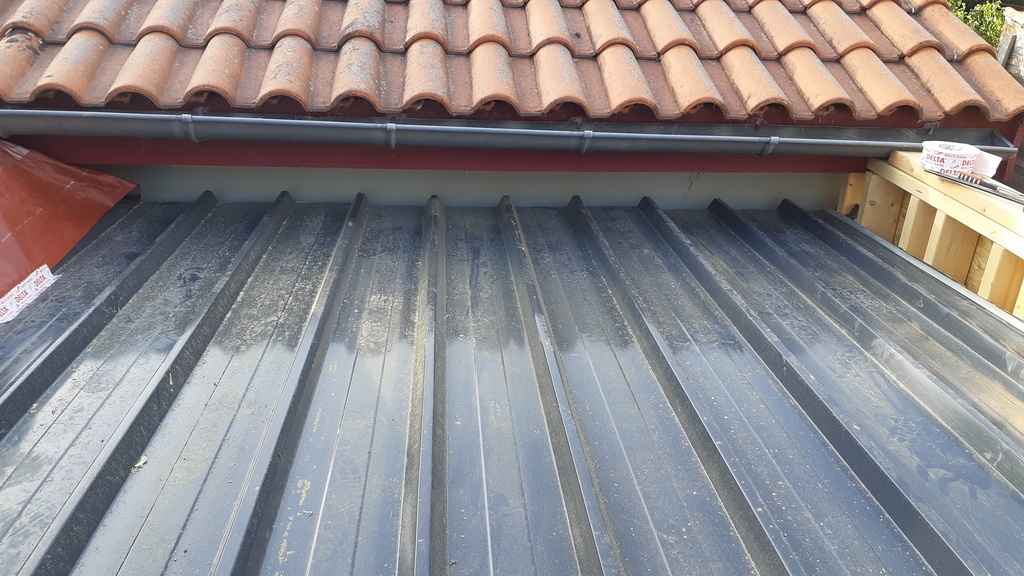

Pour la partie bac acier, le site bacacier.com m a fourni la référence Coviso 4.40, il s'agit d'un bac acier sandwich avec une mousse (PIR) qui vient isoler phonétiquement et thermiquement l'extension.

Publié Mis à jour

Partager

Assemblage suite

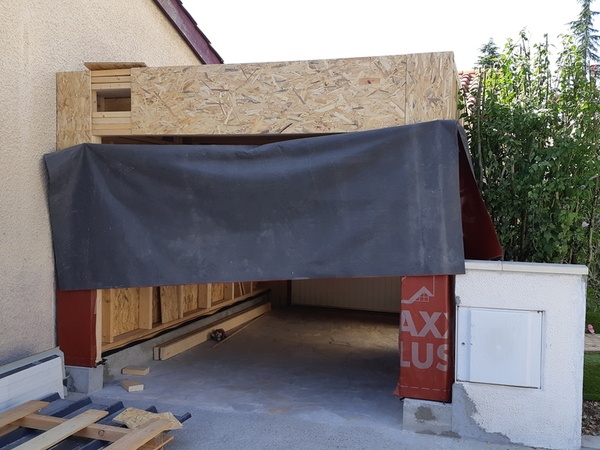

Pour cette seconde partie , je m'attaque a la dernière acrotere , celle qui sera au dessus de la porte de garage.
Seul c'est lourd autant vous dire que j ai failli me casser la binette qq fois avant de réussir a la hisser la haut ...

J installe également ma porte de garage et de service.

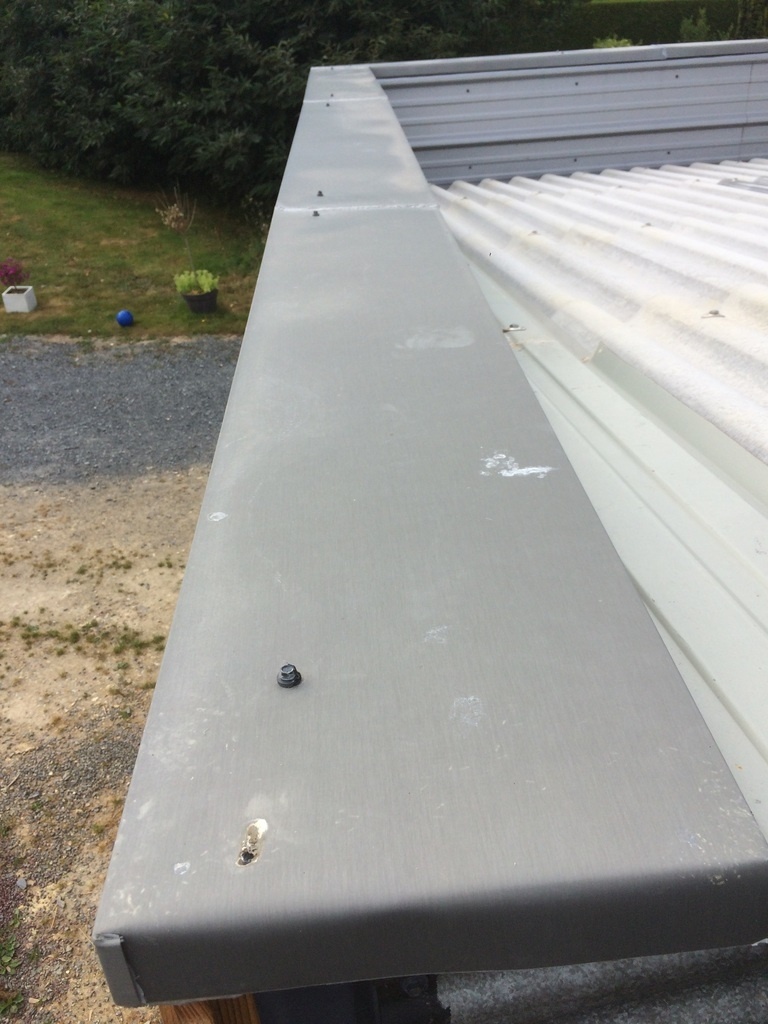

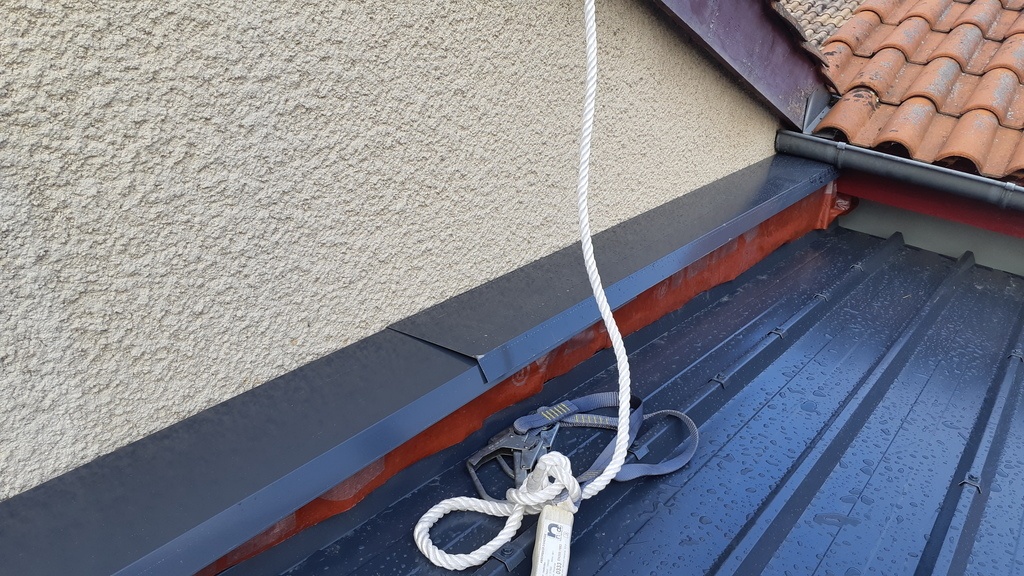

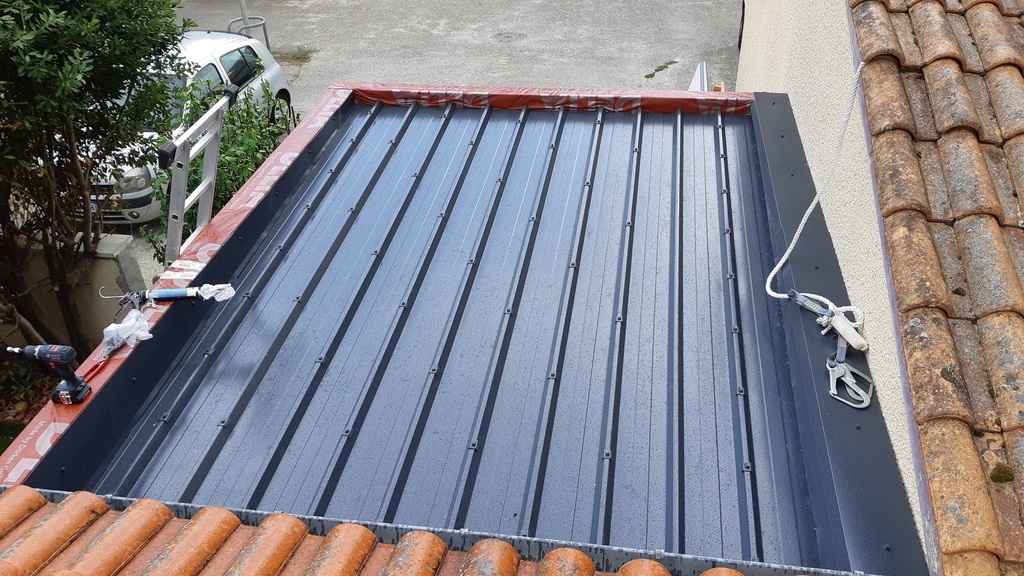

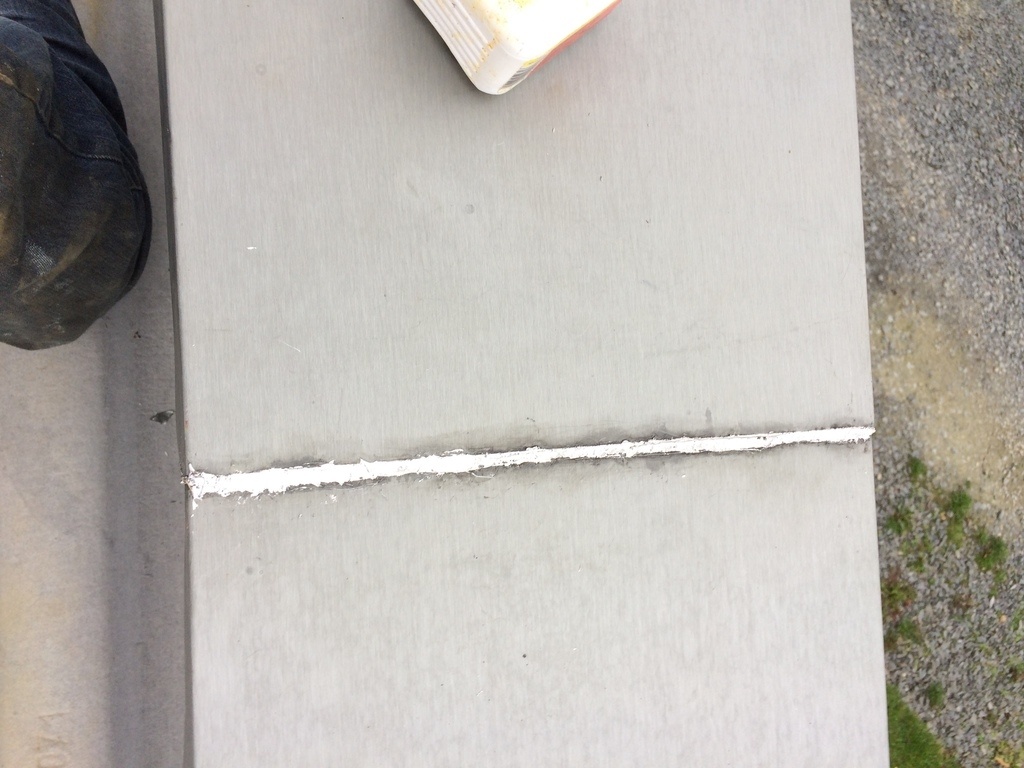

Je fixe le bac acier et commence à installer la 1ere couvertine coté mur du voisin, elle ne me généra pas pour la pose du bardage

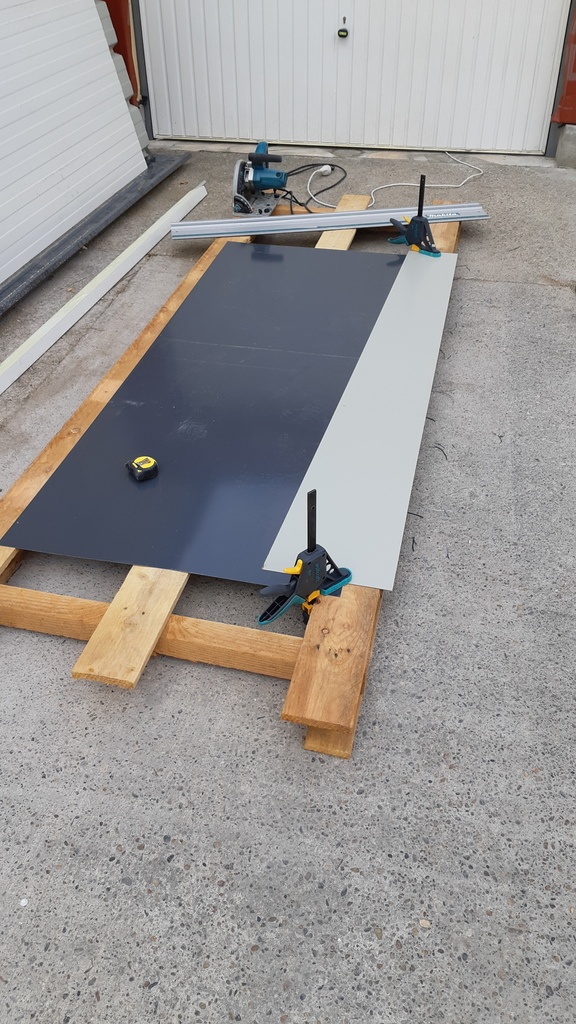

Je dois m'adapter avec les accessoires car mon toit n'est pas plat donc je coupe une tôle plane fourni par la marque, puis je la met en forme a 45° afin de créer une sorte d’éjection pour la pluie qui suivra naturellement sa route sur le bac acier et le chaineau

La vidéo qui va avec 😉

Publié Mis à jour

Partager

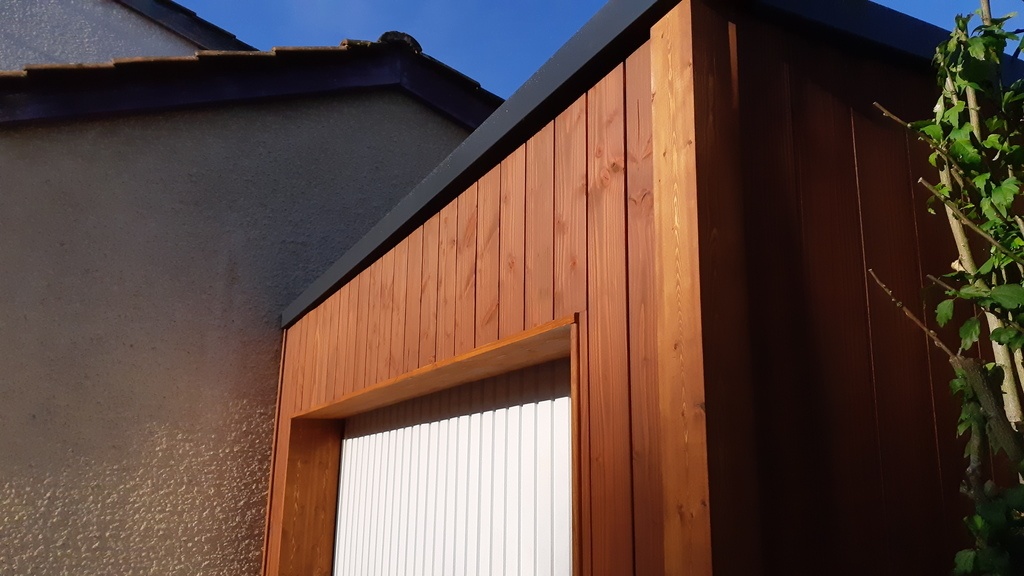

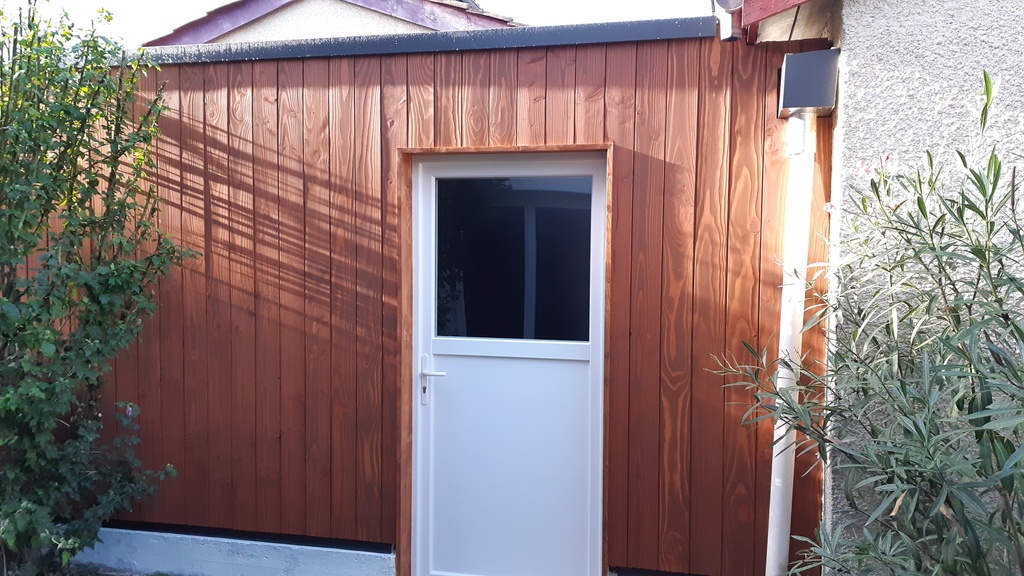

Bardage

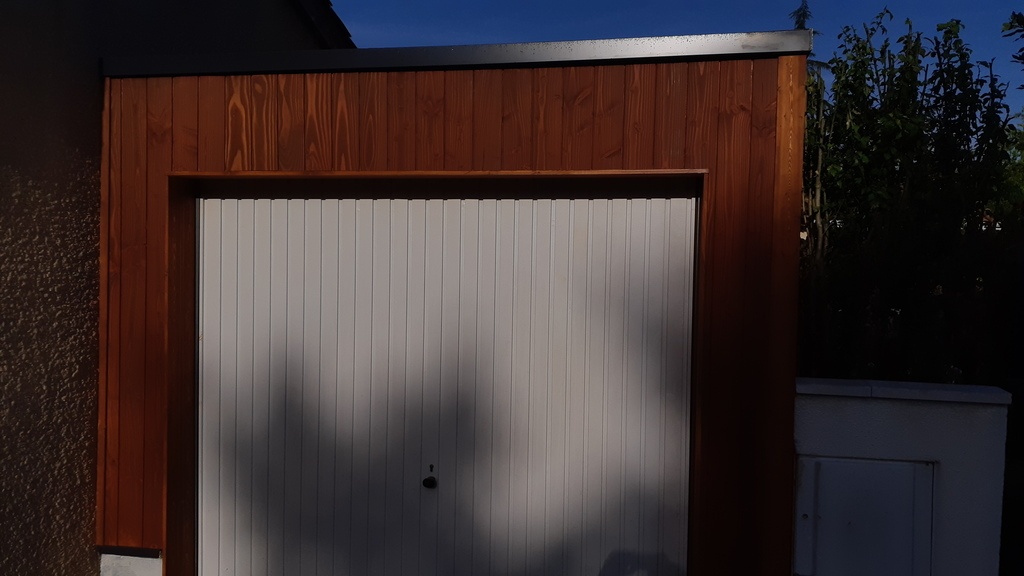

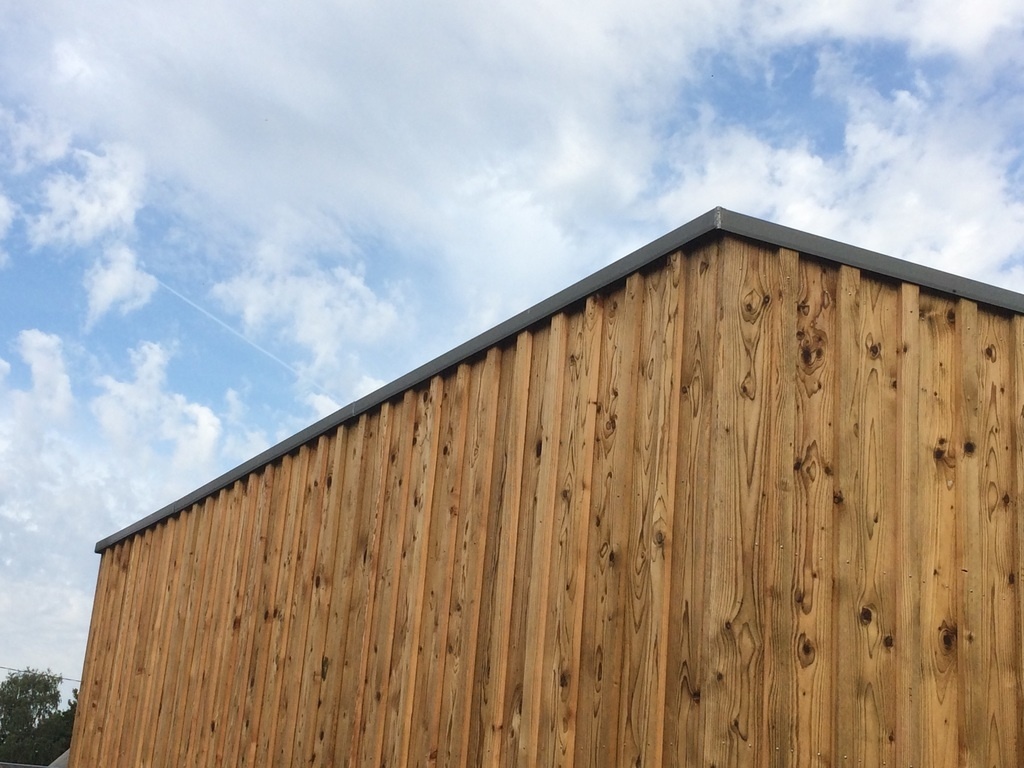

Dans cette vidéo j'installe mon bardage en douglas.
Je n'ai pu faire qu'un seul litonnage car mon coffrage edf me gênait, j ai laissé un flux d air passer derrière celui-ci afin d'éviter son pourrissement.

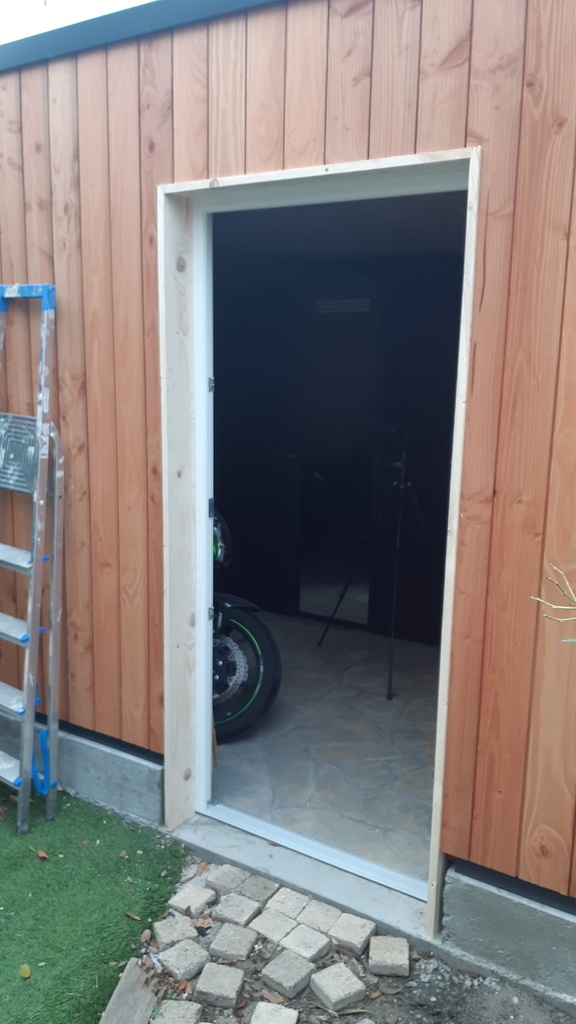

J ai réalisé les precadres avec le reste de mon coffrage et deux morceaux d ossature

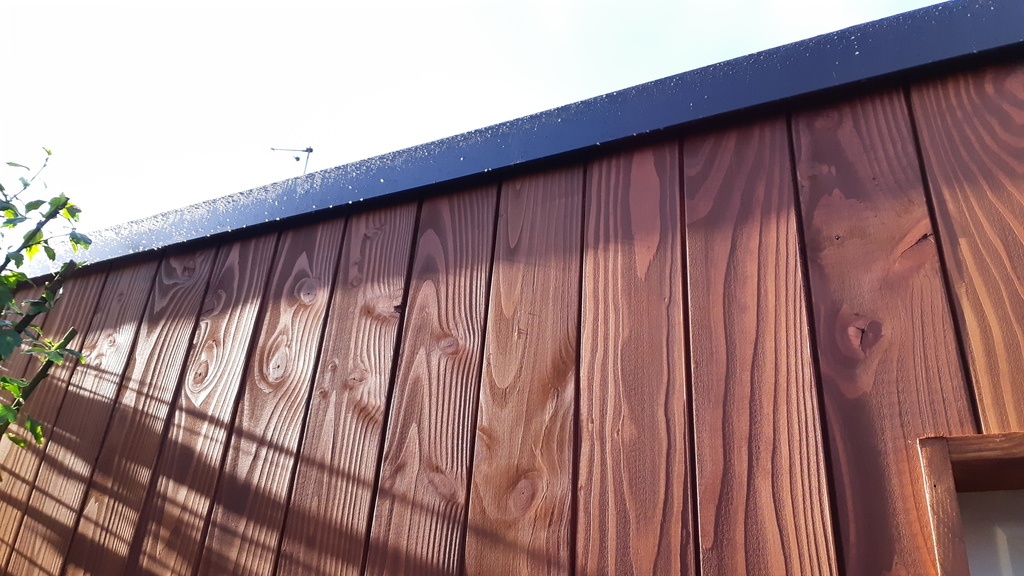

Et j ai rubiotisé le bardage avec du rubio extérieur Look IPE, le rendu me plaît bcp

Publié

Partager

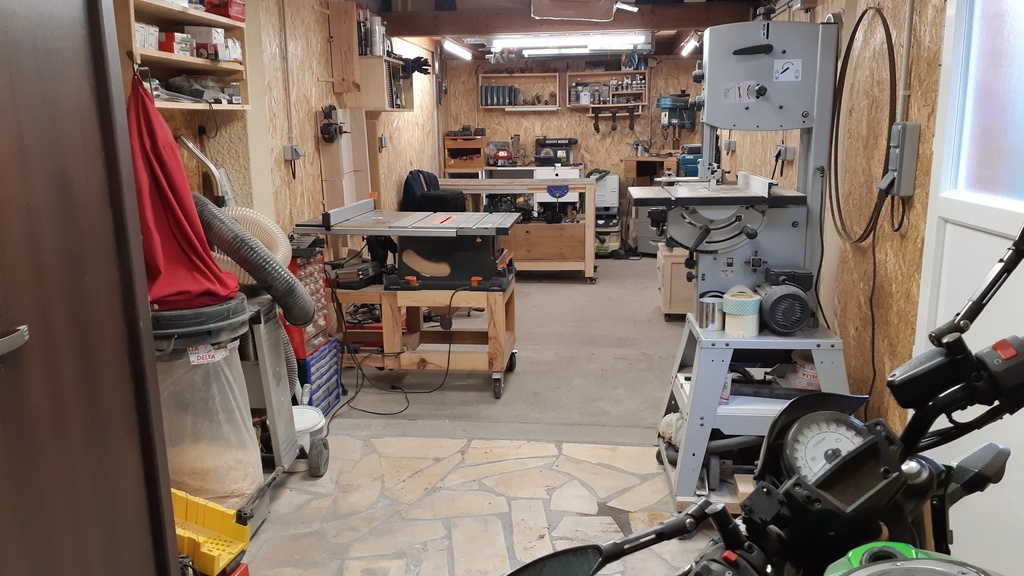

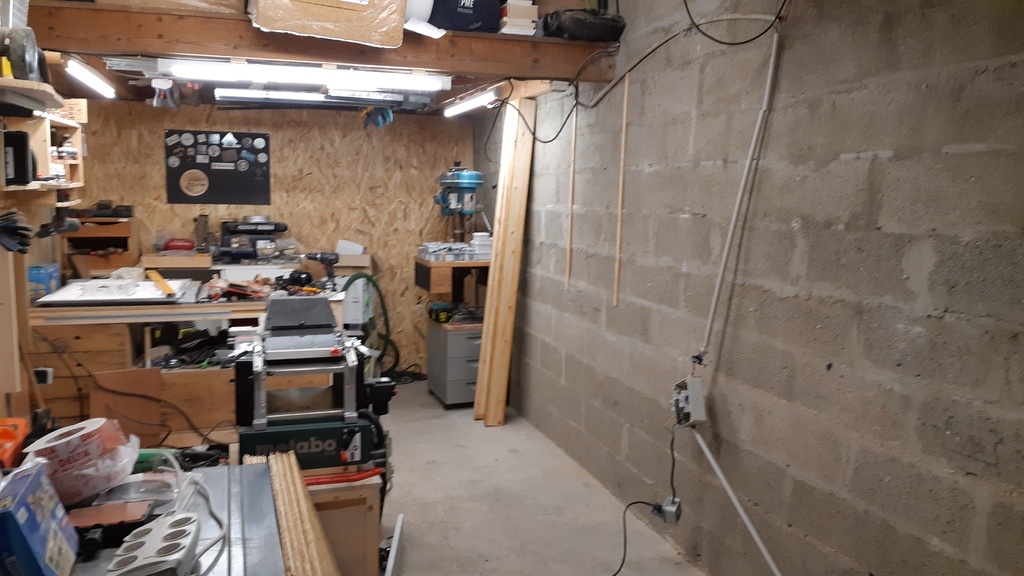

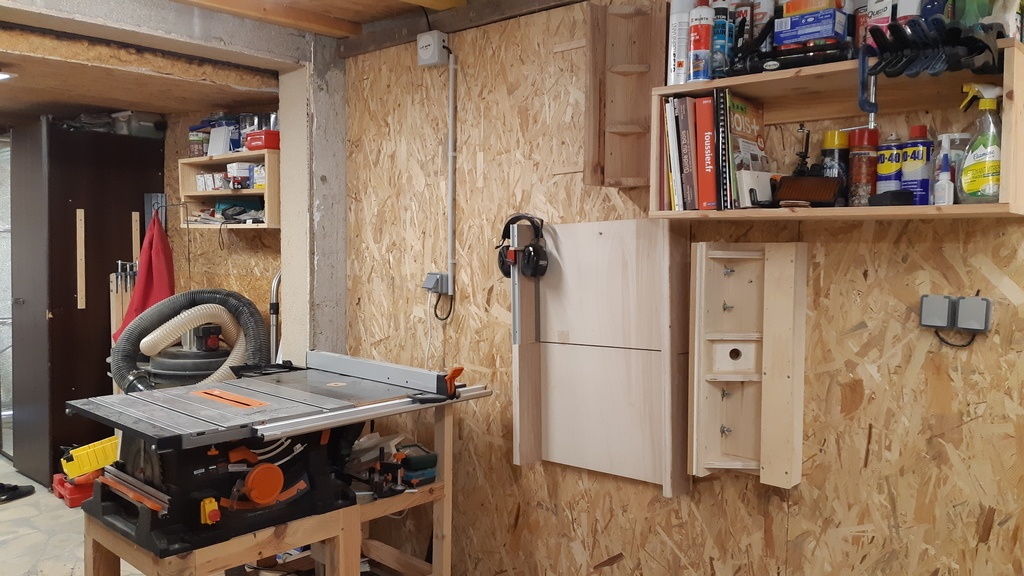

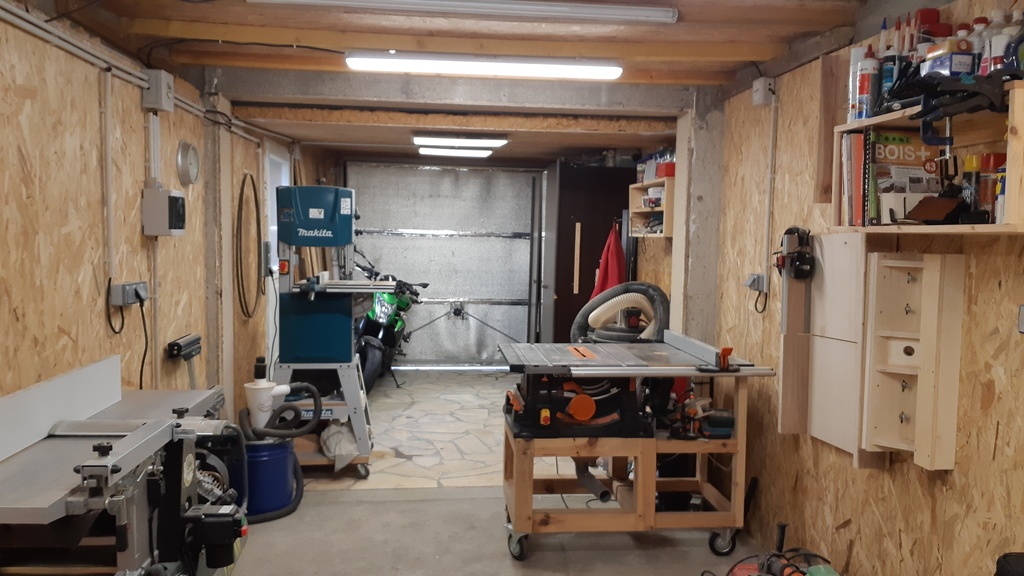

Isolation et aménagement

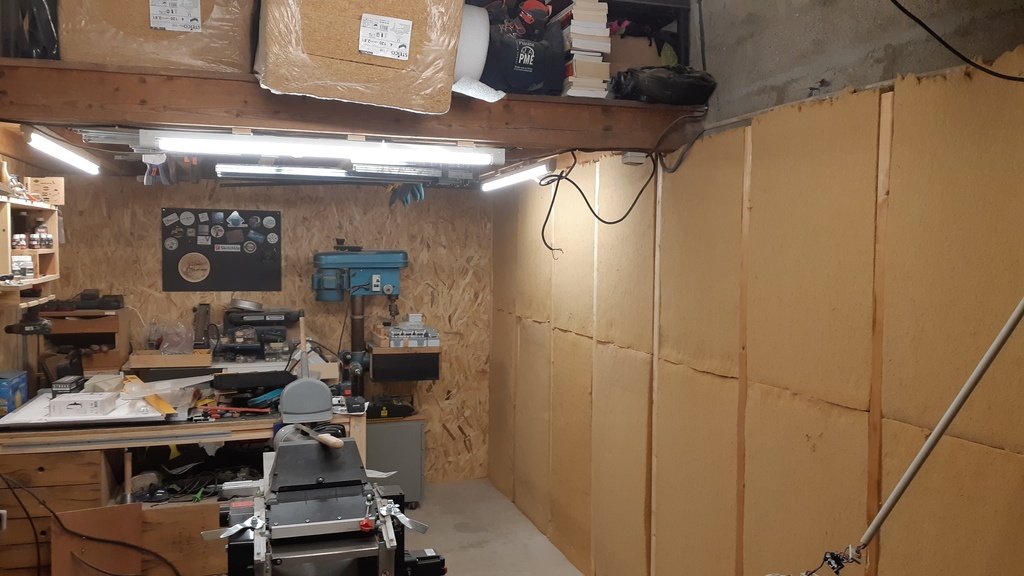

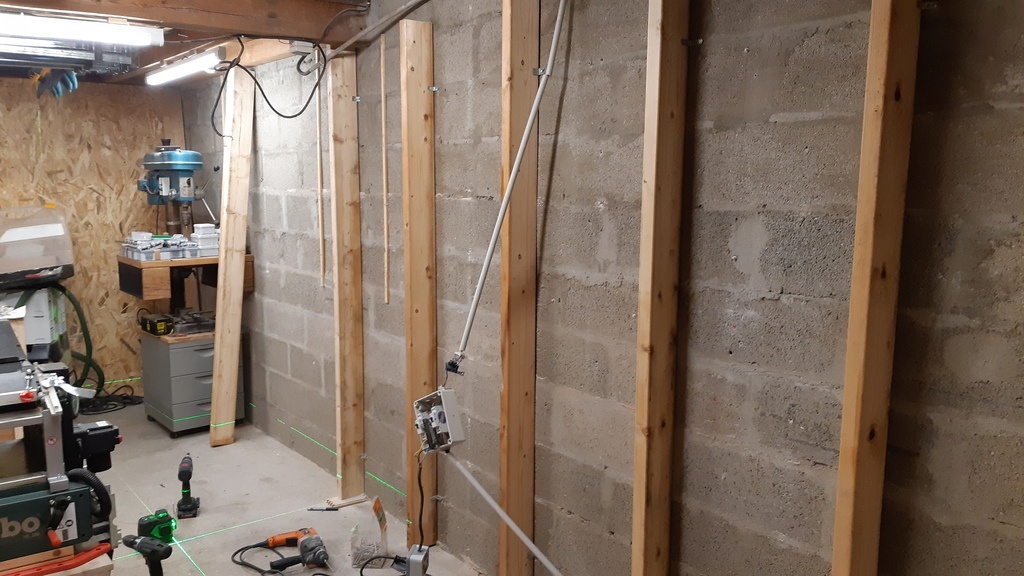

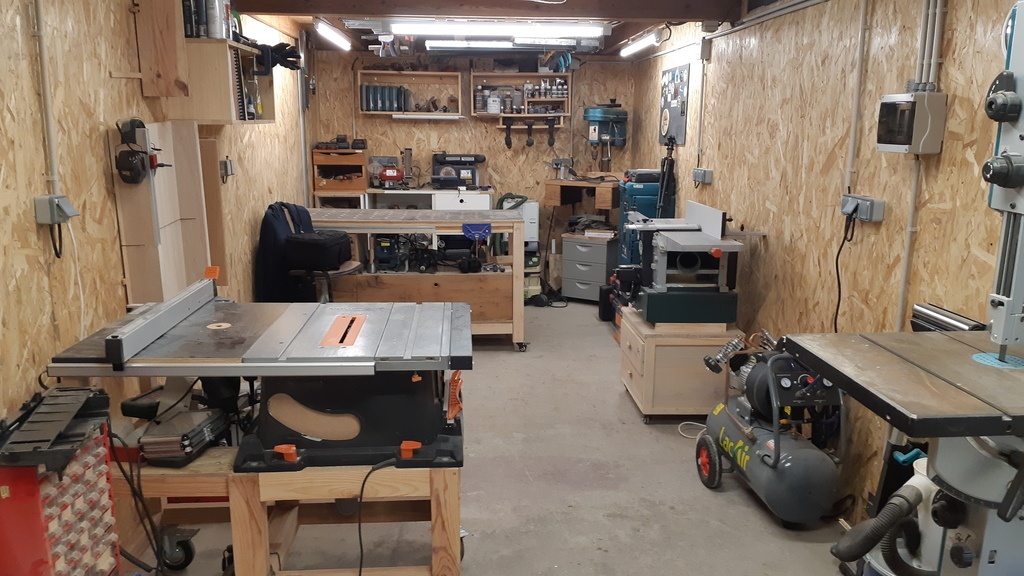

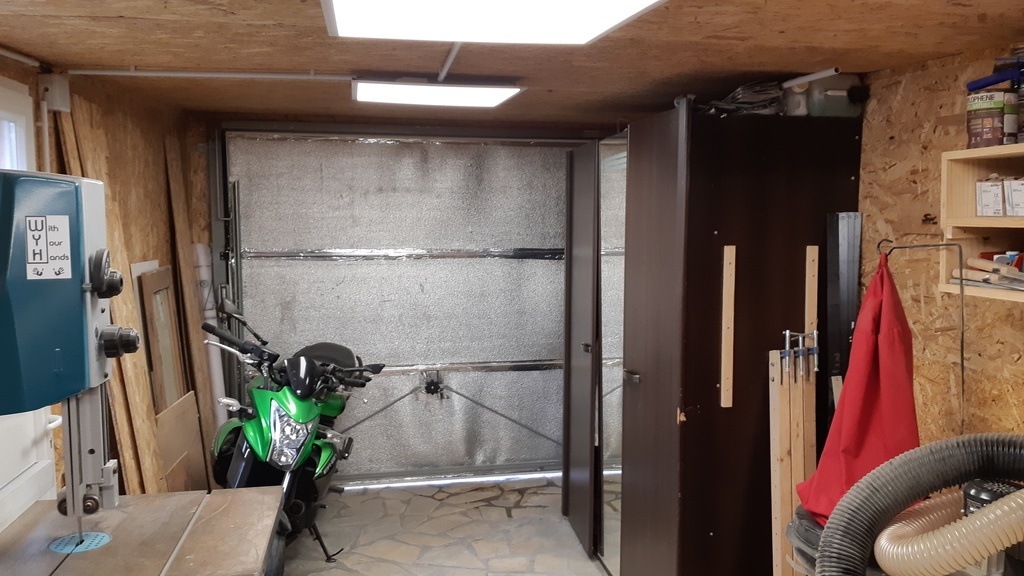

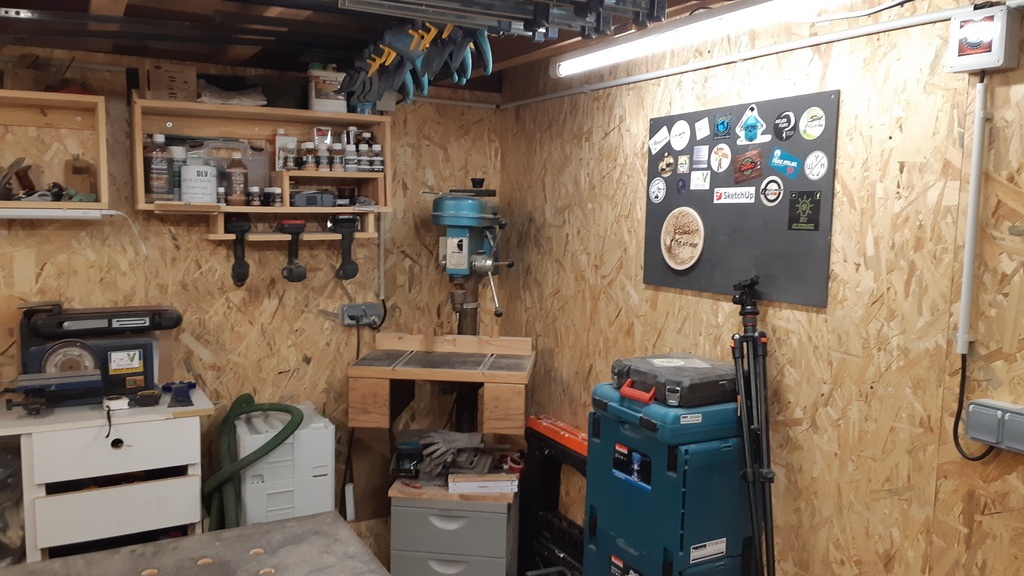

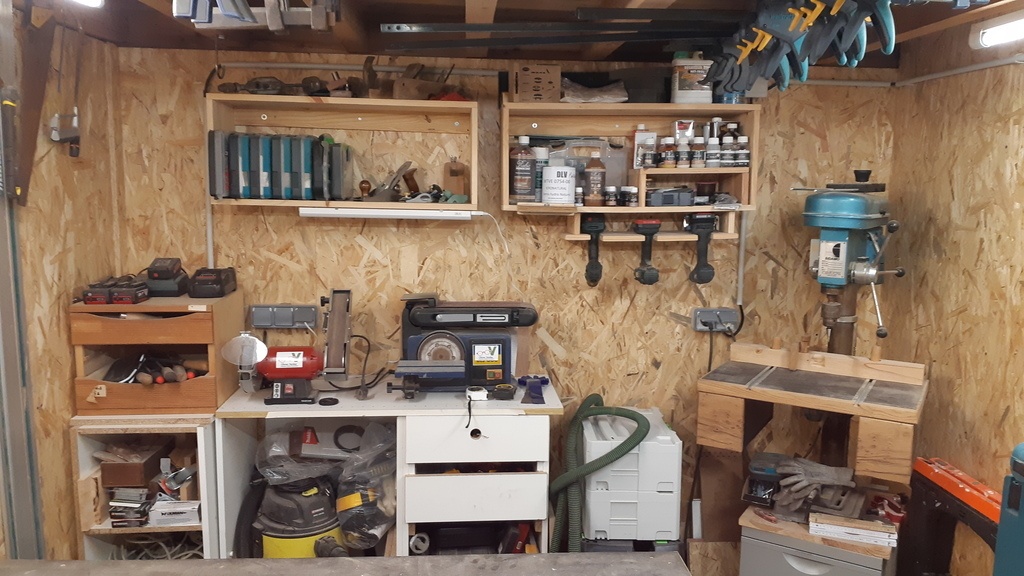

Aujourd'hui je m'attaque à l'isolation de l'extension mais aussi de la partie garage.

Pour ce faire j'utilise de la fibre de bois de la marque Steico et la référence c'est du Steico Flex 038
Isolant ecolo et super simple à mettre en place
steico.com/fr/...x-f-038/apercu/

J'installe ensuite le pare-vapeur Delta Vent
doerken.com/fr...elta-vent-s.php

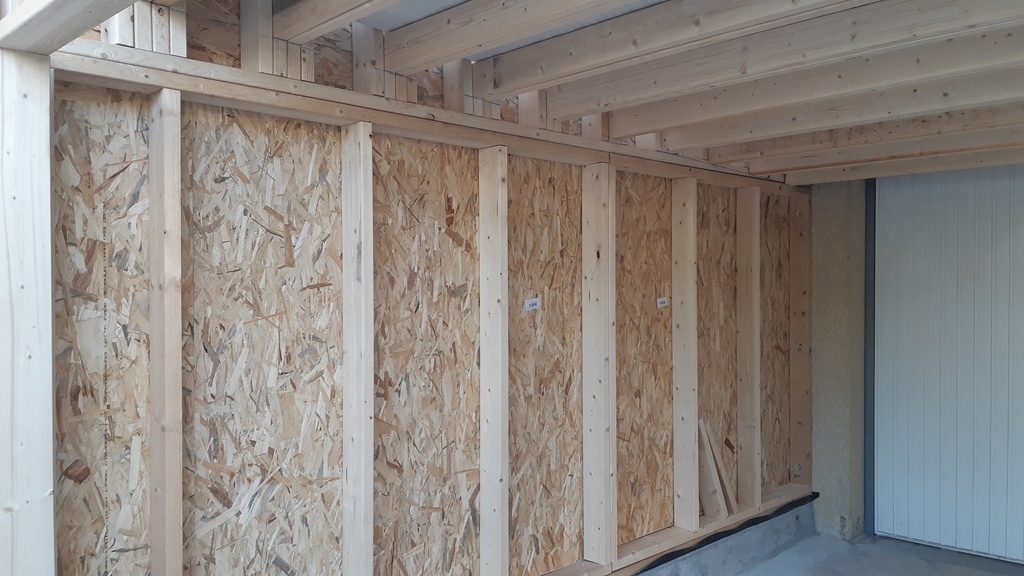

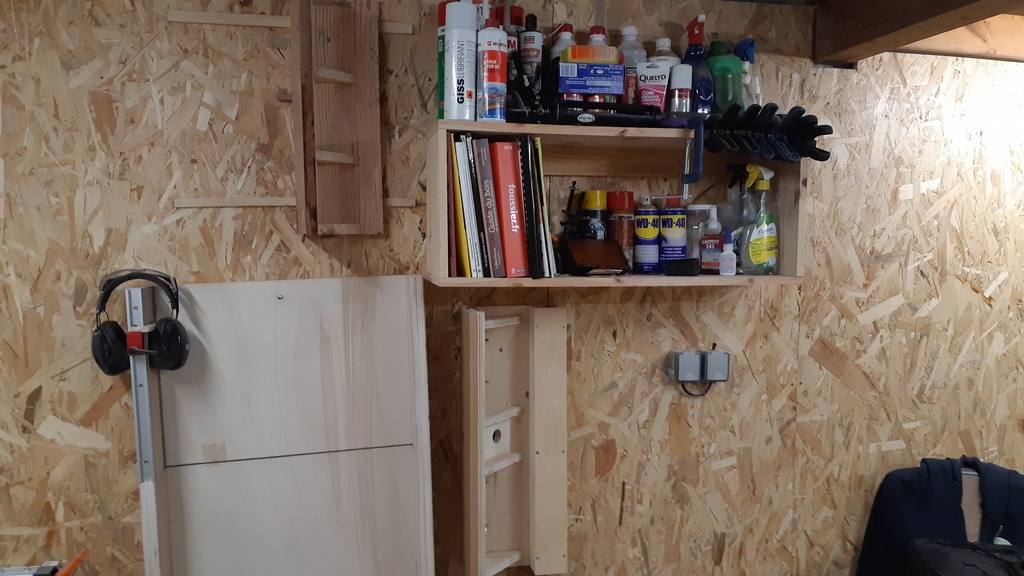

Puis l'osb de 9mm d'epais

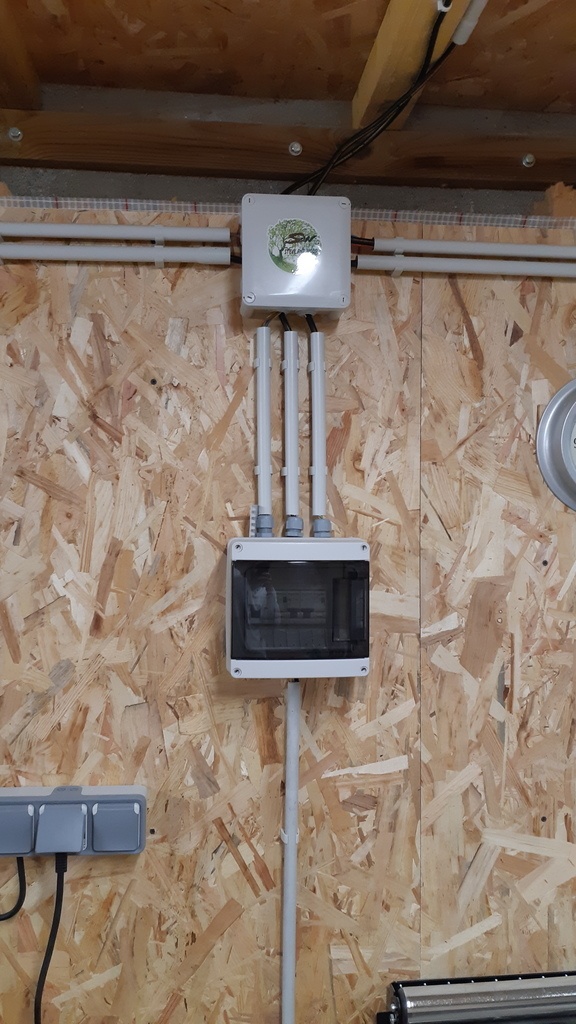

Viendra ensuite l’électricité que je n'ai pas filmé pour des raisons de répétitivité, de normes et de professionnalisme

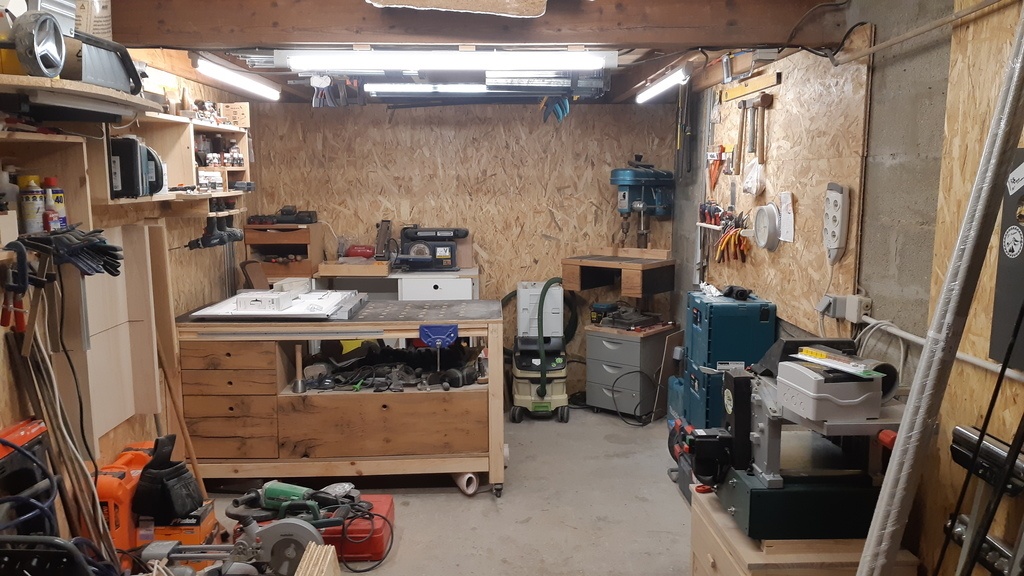

Je suis trés heureux d'etre allé au bout de mon projet et vois un avenir se dessiner doucement mais sûrement.

Merci énormement à vous !

Publié


Discussions

Steve and Wood a publié le pas à pas "Extension Ossature Bois".
il y a 6 mois
Amirouche

Hâte de voir la suite du pas à pas.
Comment vas-tu gérer ton stock? (Je suis peut-être passé à coté de l'info dans ta vidéo)
N'hésite pas si tu as besoin de bras.

BZ Palett' Art
( Modifié )

SLT steeve, cela n'a rien à voire avec la photos, mais j'ai vu sur YouTube que tu as la degzu-rabo hc 260 de METABO.
Tu en es satisfait ?

Steve and Wood

Salut effectivement rien à voir ;) ... oui j'en suis super content par rapport à mon ancienne.
Bcp moins bruyante, plus puissante et une fois le guide bien réglé elle devient très précise.
Je la recommande les yeux fermés si comme moi tu as une petit espace qui demande de la bouger.
Je te conseil également d'aller l'acheter sur outilsdespros et de demander Moïse de ma part ;)

BZ Palett' Art

Merci steeve, je la possède également depuis quelques mois, le point noir pour ma part est qu'elle a trop été pensée pour fonctionner avec une aspiration, sinon ras.
En ce qui concerne des fers de rechanges tu vas aussi chez outil des pros ?

Steve and Wood

Pour le moment je ne me suis pas posé la question mais pk pas

Guillaumecoupe
( Modifié )

Très beau plan, j ai fait un agrandissement aussi, si tu ne mets pas d isolation au toit, je te déconseille la tôle, qui goûtera toujours. Je conseil plutôt de la plaque fibre ciment, qui n a pas se soucis.pour couvrir je dessus du murs, je cherchai un peu, je l ai couvert de zing, des grandes plaques que tu trouve de différentes couleurs, chez les fourniseurs de matériaux, là où il y a scisaille et plieuse, tu donne la forme voulu à ta plaque sur place.

Steve and Wood

Je vais isoler le toit et les plaques bac acier sont egalement en sandwich avec 4 cm de mousse isolante

Guillaumecoupe

Bien, le soleil ne ferra pas four l été + un congélateur d’hiver. je terrine mon agrandissement aussi. C est toujours plus long que prévu...

Steve and Wood

Les finitions sont longues mais essentielles car visibles

Steve and Wood a publié l'article "Livraison matos".
il y a 4 mois
neophyte
( Modifié )

Bonjour Saw,

je viens de voir ta vidéo sur la réception du bois.

Le problème de stockage de ( trés gros) volume j'ai connus, avec ses mauvaises surprises.

Et là je suis étonné de te voir tout stocker à terre, sans même des cales !

La petite bâche posé sur l'OSB, c'est pour plusieurs semaines !!!

Il faut absolument tout mettre à l'abris : ton bois blanc va moisir, voir se tordre en séchant et tout le tintouin ...

Solutions parmi d'autres:

un abri, poteaux/bâche contre ta cabane

une serre, provisoire ou non.

Ou alors dans ton garage, au sol, tout recouvert pas l'OSB, et tu peut "marcher" dessus.

Bon bricolage.

Steve and Wood

Slt Neophyte, je te remercie pour tes bons conseils.
En fait tout ceci ne va pas rester très longtps comme cela, j'assemble tout le 14 septembre.

neophyte

Prie pour avoir du soleil 😊

Steve and Wood a publié l'article "Decoupe de la murette pour futur portillon".
il y a 4 mois
Steve and Wood a publié l'article "Fondations".
il y a 4 mois
Steve and Wood a publié l'article "Les réhausses".
il y a 4 mois
Steve and Wood a publié l'article "L'assemblage ossature".
il y a 3 mois
neophyte
( Modifié )

Beau boulot, c'est du costaud !

En revanche, je ne vois pas l'interêt de reconstruire un mur ( avec des fondations) contre le pignon de ta maison!

C'est du temps, de l'argent, et du volume de perdu ☹

Tu avais surement une raison.

bonne continuation.

Steve and Wood

C'est le mur du voisin 😉

neophyte

Oups,

Bon ben là, c'est encore une autre réglementation 😊

Steve and Wood

neophyte 😉 mon mur ne touche pas le sien

Steve and Wood a publié l'article "Assemblage suite".
il y a 3 mois
Steve and Wood a publié l'article "Bardage".
il y a 3 mois
neophyte
( Modifié )

Salut,

Beaucoup de soins à la finition, bravo.

En revanche, je n'ai pas les yeux en face des trous, ou bien ta grille anti rongeur ne comporte aucun trous ?

Ton élément n'a rien a voir avec ce que j'ai put poser, ou vu sur le net

Je me demande si il n'y a pas une confusion !

Steve and Wood

Effectivement il n y a pas de trou, c'est pour cela qu'un bon 5mm a 1 cm a été laissé pour que l'air s'y engouffre. Aucune confusion c'est le produit que propose la marque

neophyte
( Modifié )

Steve and Wood J'aurais appris un truc 🙂

Steve and Wood
Steve and Wood a publié l'article "Isolation et aménagement".
il y a 3 mois
trente six seb
( Modifié )

Et ben voilà ! Pleins de jolis copeaux en perspective !
Tu as prévu quelque chose de spécial pour l'éclairage ?

Steve and Wood

Pour l extension j ai mis 2 carrés de led et sinon pour le garage j ai des reglettes led et dans un futur je ferais une ouverture pour y mettre une fenêtre style verrière

trente six seb

ok, merci. Ca doit être bien lumineux. Mais rien ne vaut la lumière naturelle.

Steve and Wood

trente six seb c'est sûr , un velux aurait été pas mal mais bon c'est un garage et je déménagerai sans doute un jour donc...

trente six seb

C'était pas une critique : je bosse dans mon sous sol et à part l'espace (évidemment) c'est la lumière naturelle qui me manque le plus. ;-)

Steve and Wood

trente six seb je ne le prend pas mal tkt et puis même si ça en avait été une , tu as le droit de dire ce que tu penses 😉

Philippe Gelard
( Modifié )

Si j'ai bien compris tu construis jusqu'à la bordure du terrain côté voisin et côté route? As tu eu des difficultés pour le permis de construire? Je suis assez surpris aussi par ton choix dangereux d'évacuer les eaux de pluies vers le bâtiment existant, tu risques inutilement un dégât des eaux, pourquoi ce choix?

Steve and Wood
( Modifié )

Aucun soucis ni pour la déclaration de travaux ni pour l'evacuation des eaux , il a bien plu depuis la fin des travaux et aucun pbme.

Philippe Gelard

Quand c'est neuf ça marche, mais après quelques automnes? Vérifies toujours que ta gouttière ne se bouche pas, sinon, il sera trop tard quand tu t'en rendras compte...

Steve and Wood

Philippe Gelard oui tu as raison
