chênedinspiration

Table ronde pliante

  Ce pas à pas présente un projet en cours de réalisation.

Table ronde pliante

Bonjour,

Je me lance dans la réalisation d'une table pliante.
Elle sera faite entièrement en chêne à quelques détails près.
Les défis pour moi sont les suivants :

  • Une table faite d'arrondis
  • un plateau avec une ceinture circulaire
  • un mécanisme de rotation.
  • Préserver une stabilité

Je vais essayer de détailler un maximum cette réalisation.

en attendant voici le plan

Liste des articles

Mis à jour

Partager

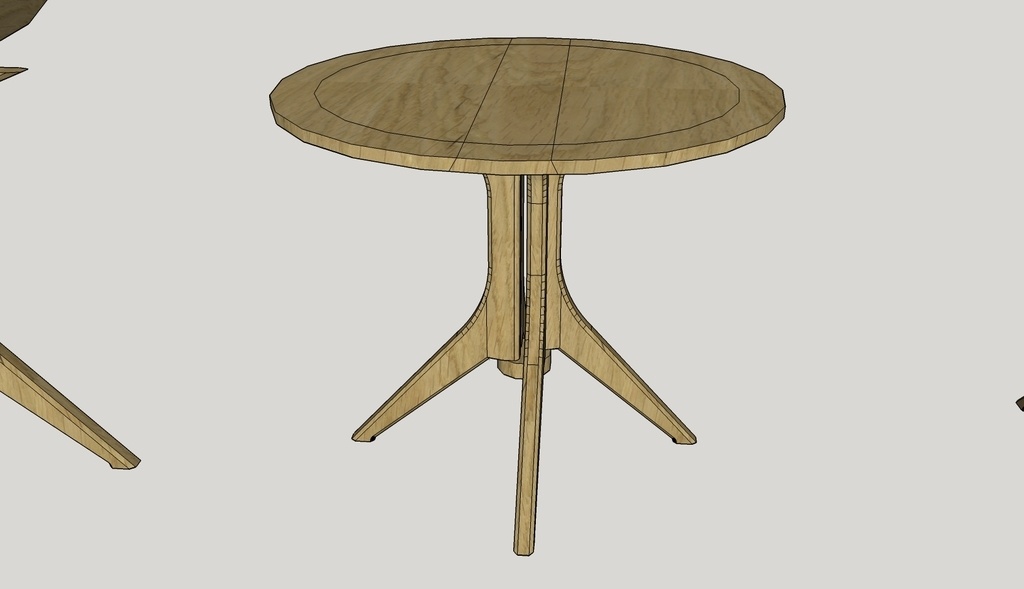

Plan

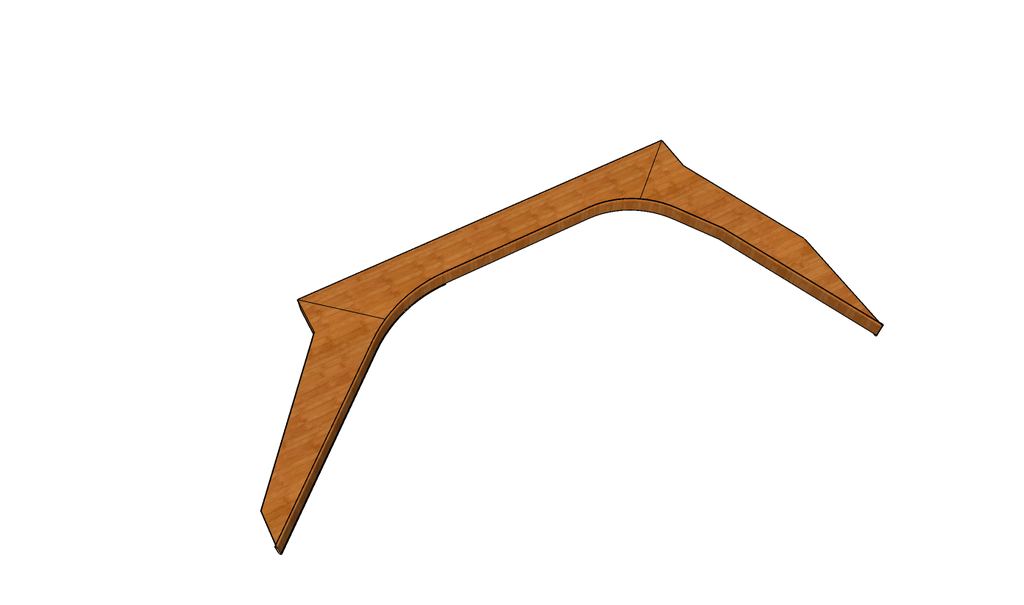

Le plan est réalisé sur sketchup. Il est associé au pas à pas

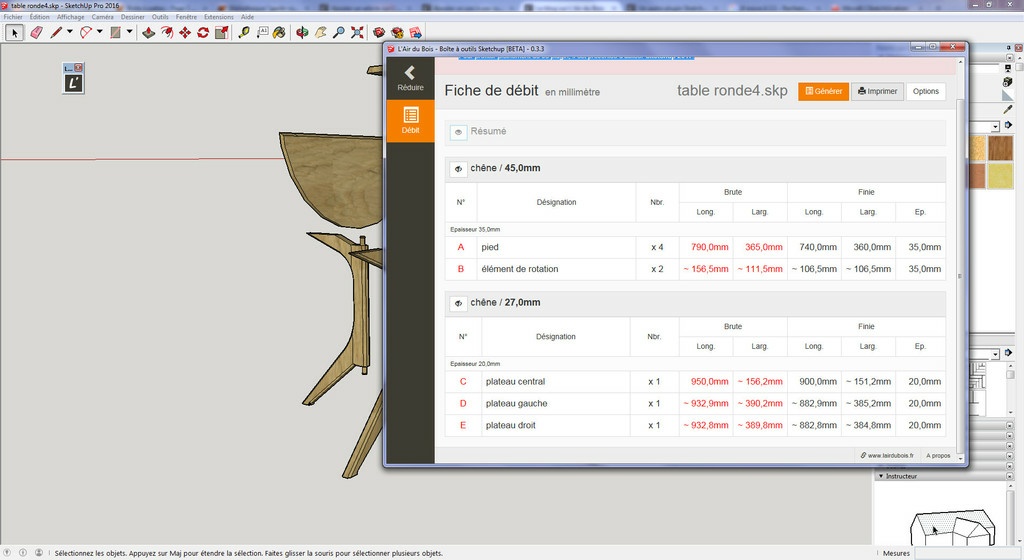

J'ai découvert par la même occasion le plugin de Zeloko sur la fiche de débit. Très sympa, facile à utiliser.

Il ne me sera pas utile ici mais pour d'autres j'en suis certain. Merci à lui.

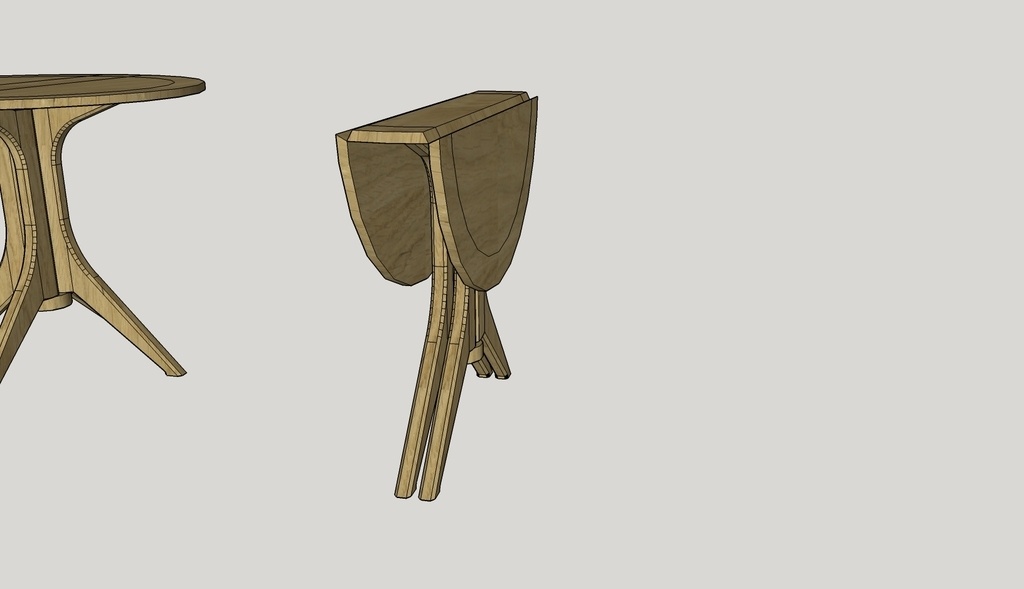

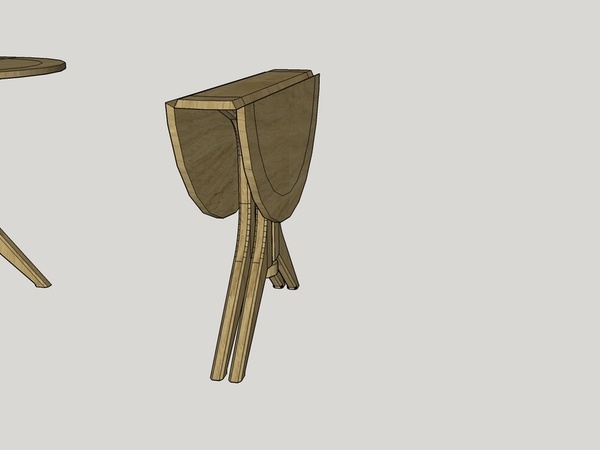

Position repliée

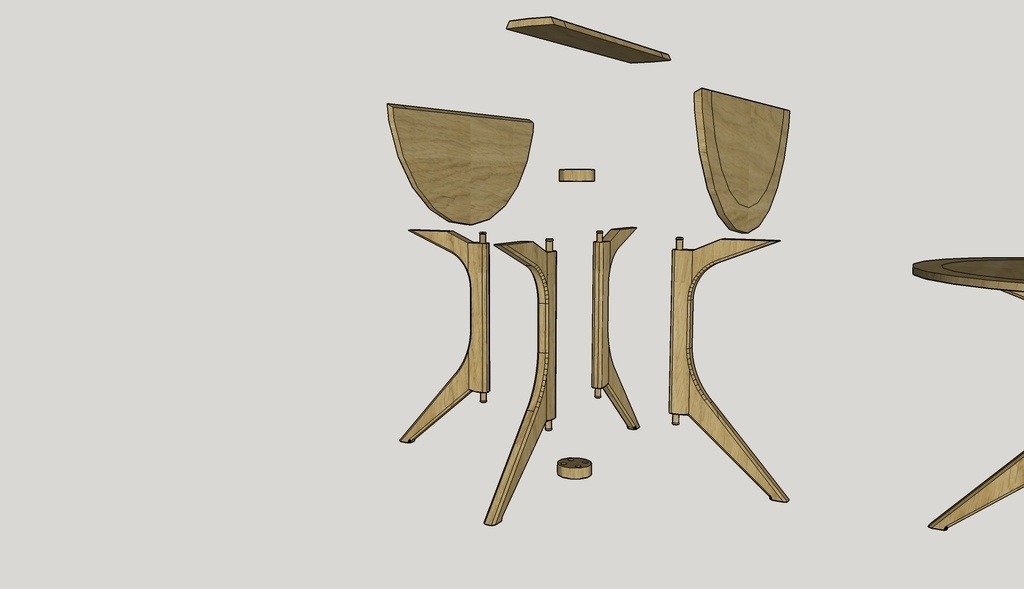

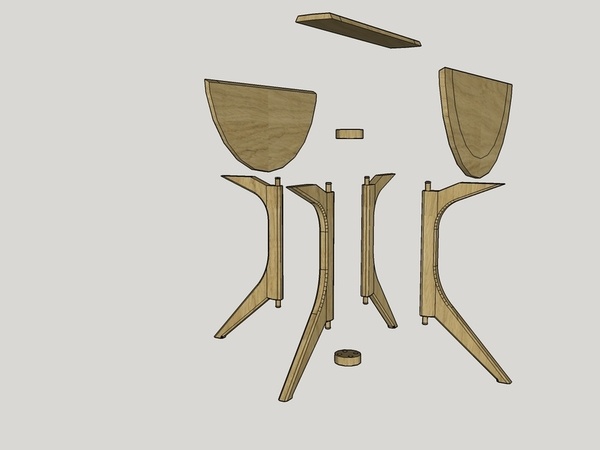

La vue éclatée à l'aide du plugin jfmovie it 2.1.

Voici une vidéo, soyez indulgents :)
Pas simple de réaliser une vidéo. Il manque quelques petites choses, de la lumières, ... enfin beaucoup choses. On va essayer de faire mieux pour la suivante.

Publié Mis à jour

Partager

Réalisation des pieds

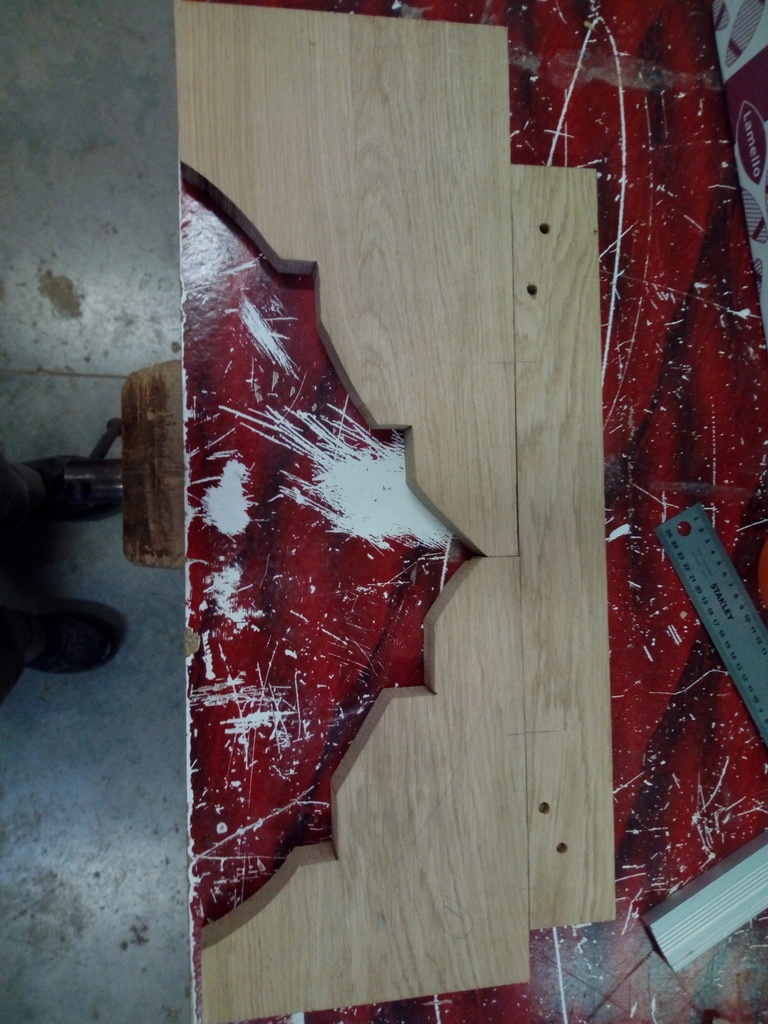

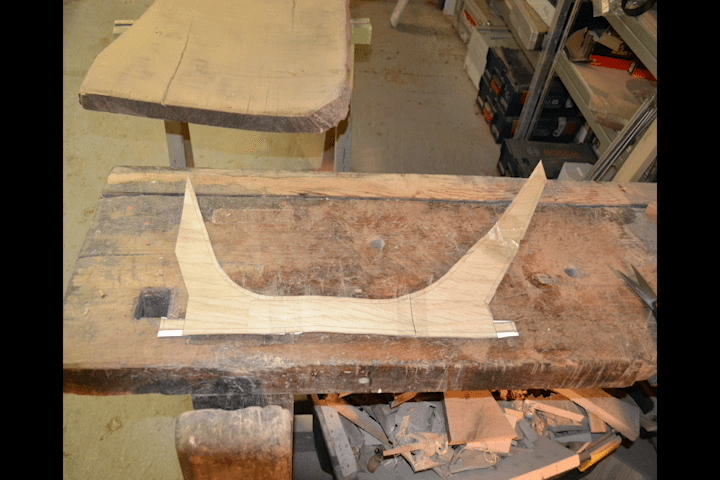

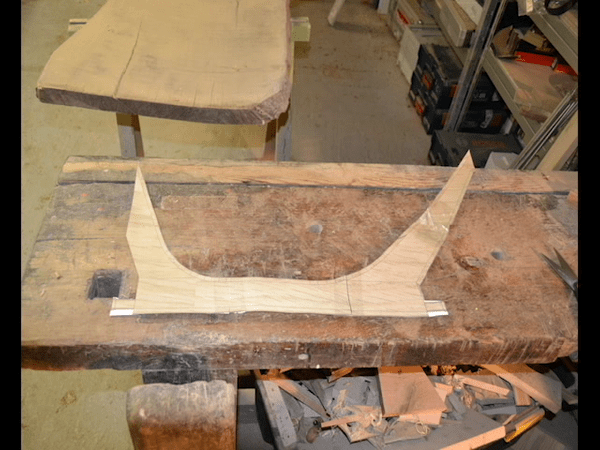

Tout d'abord j'imprime le patron à l'aide de sketchup. Je le découpe et le scotche de façon à pouvoir préparer mes pièces. (Lorsque que la pièce est rectangulaire je ne le fais pas mais là pour cette réalisation faîte de courbures j'ai préféré)

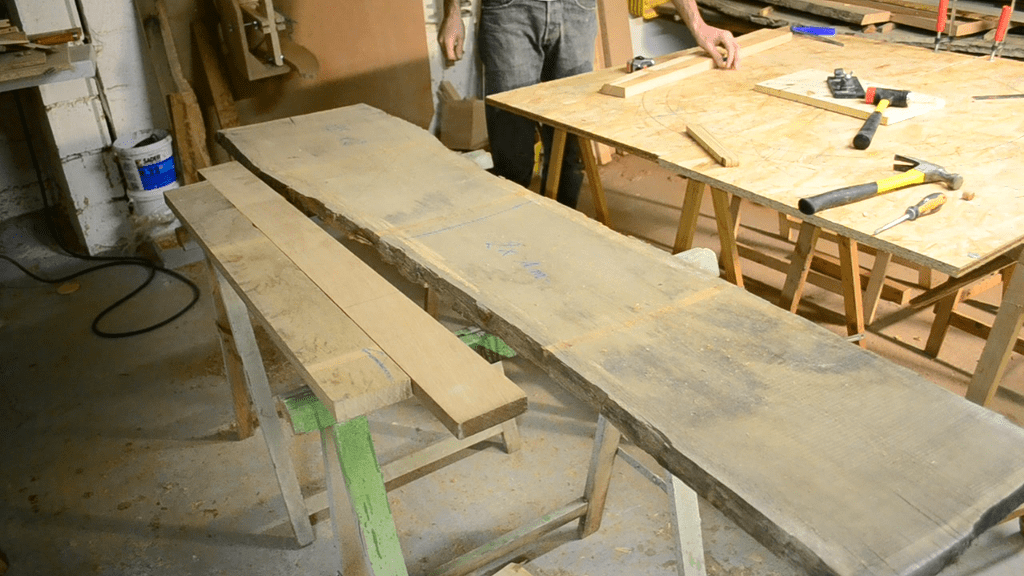

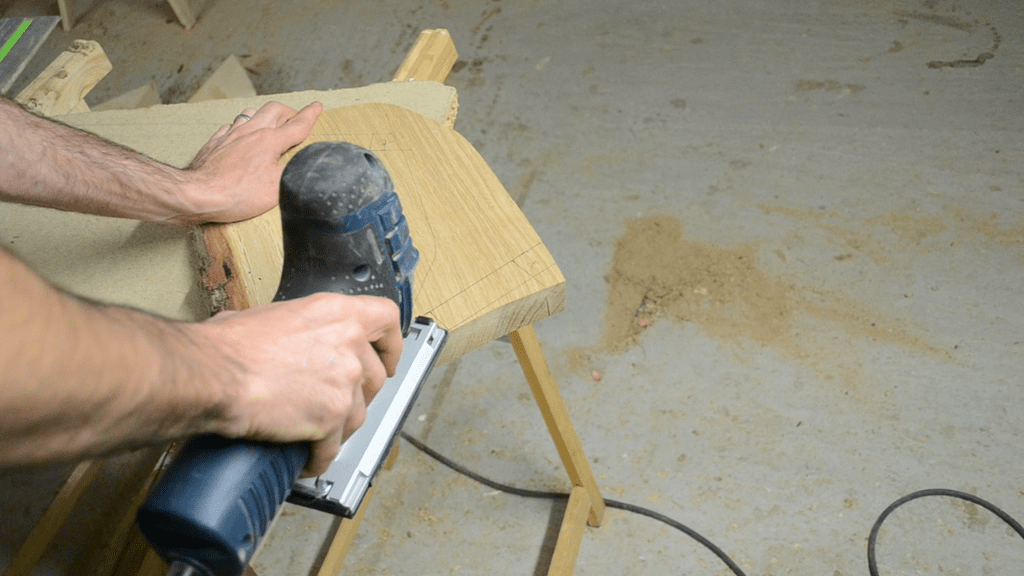

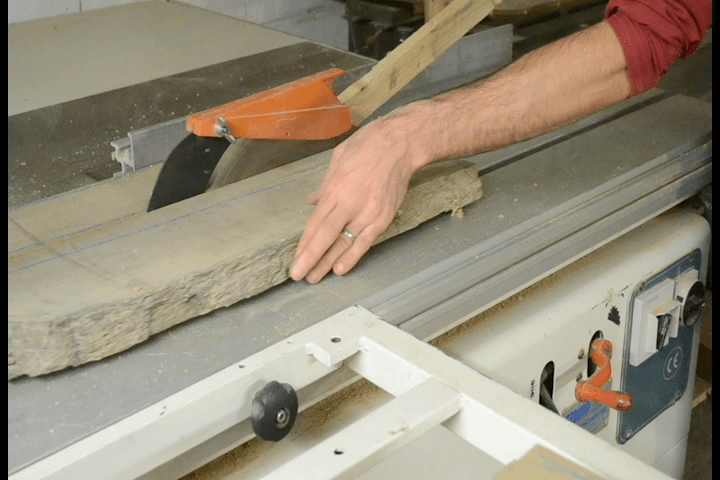

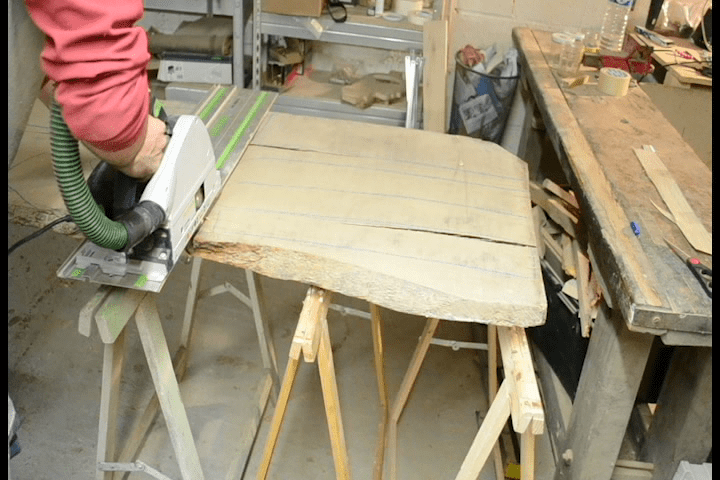

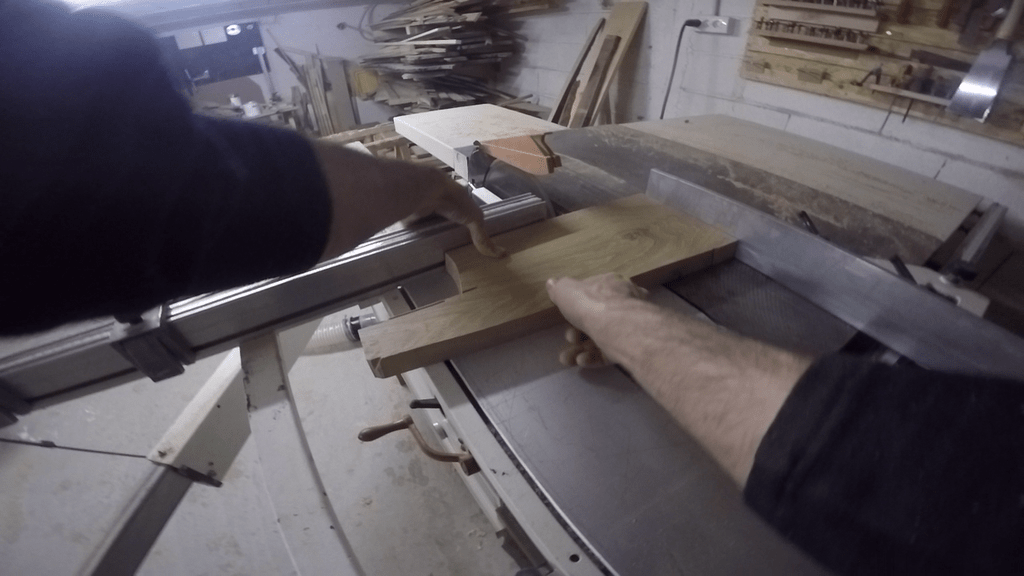

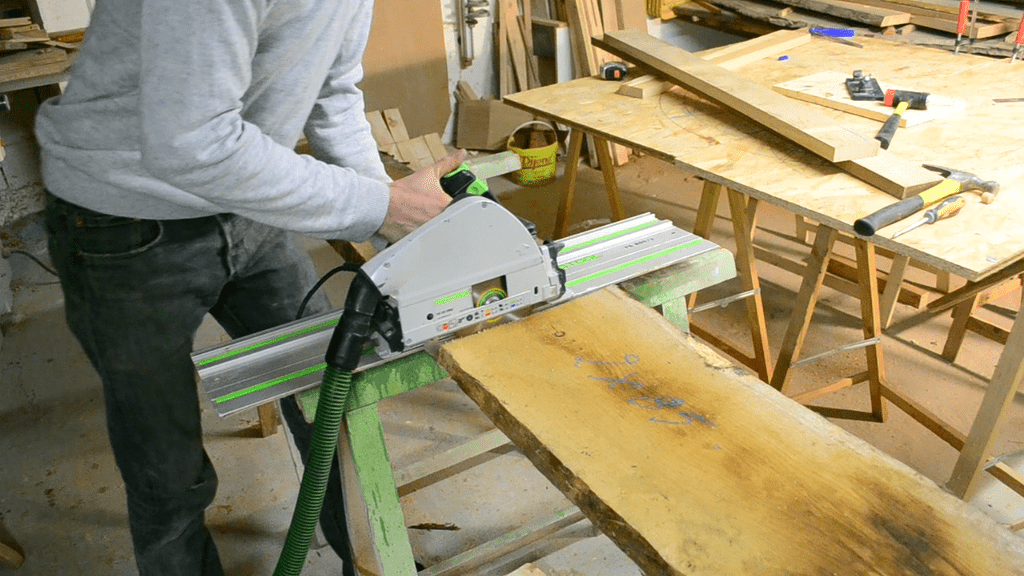

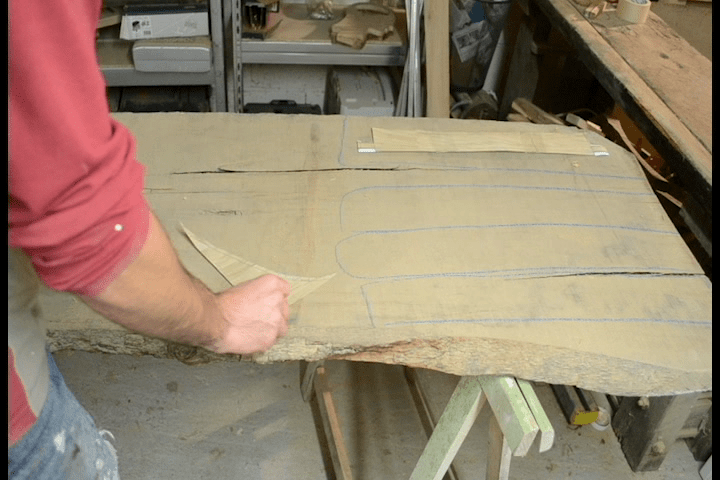

Je trace sur plateau de chêne les pièces que je ais devoir couper (j'ai prévu large, vraiment large mais bon). Ensuite je débite les pièces à la circulaire, puis la scie à format pour la partie rectangulaire et la scie sauteuse pour les autres.

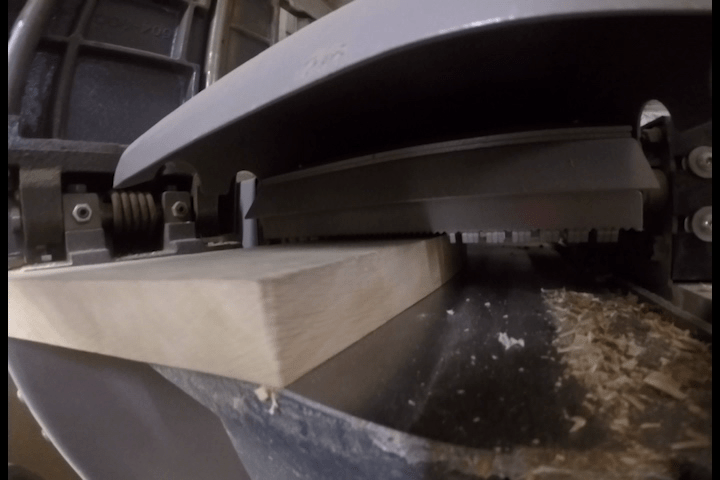

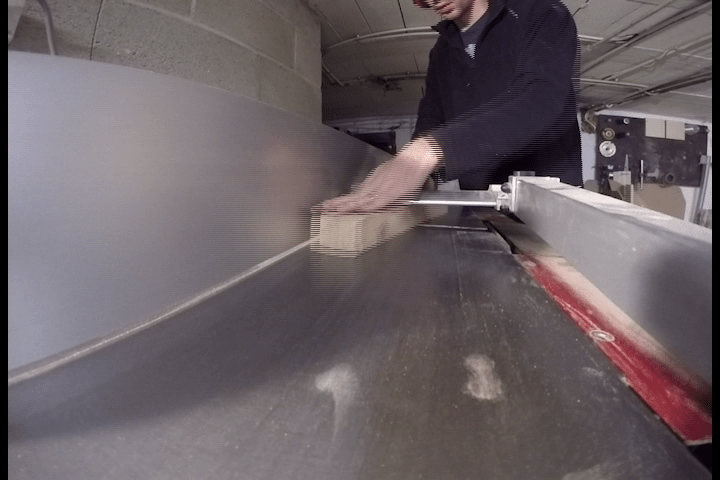

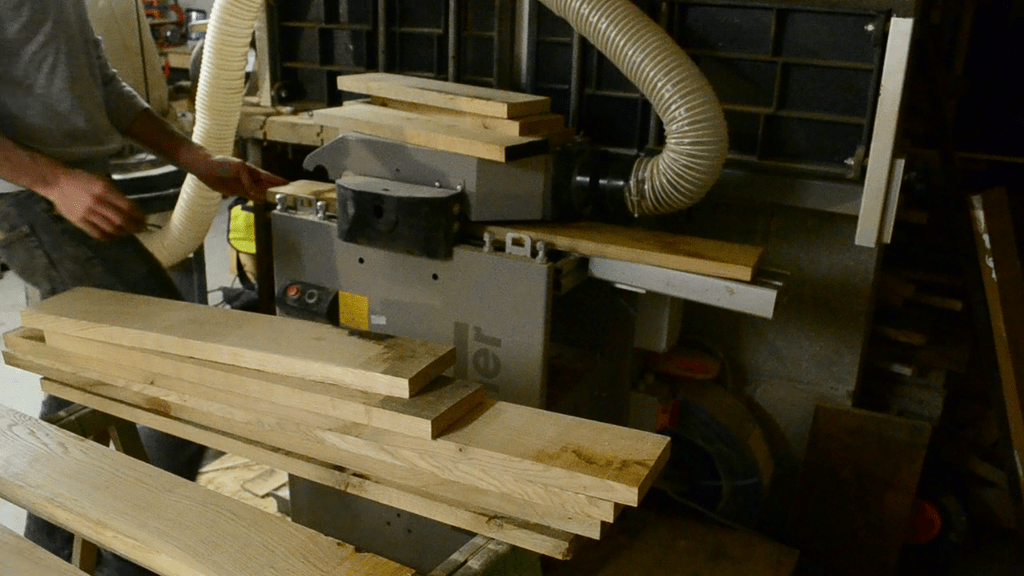

Vient la traditionnelle étape de dégauchissage puis de rabotage

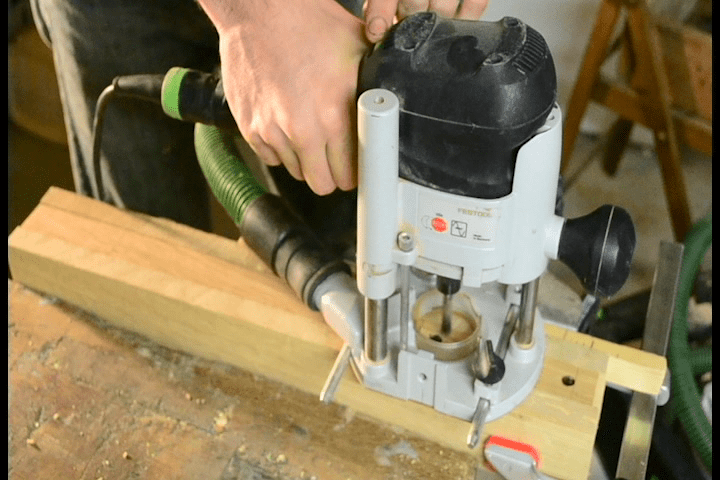

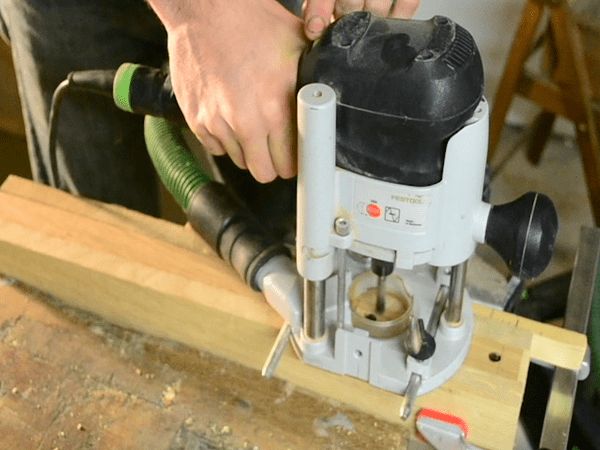

J'effectue les mortaises à l'aide de la défonceuse et du guide parallèle. Je l'utilise ici comme une mortaiseuse : en perçant et en chariotant (je trouve ça plus pratique avec la fraise hélicoïdale).
Le mortaise était un chouillat trop serrer, je suis donc repassé avec une feuille pliée en 2 le long du guide pour que ça rentre plus facilement

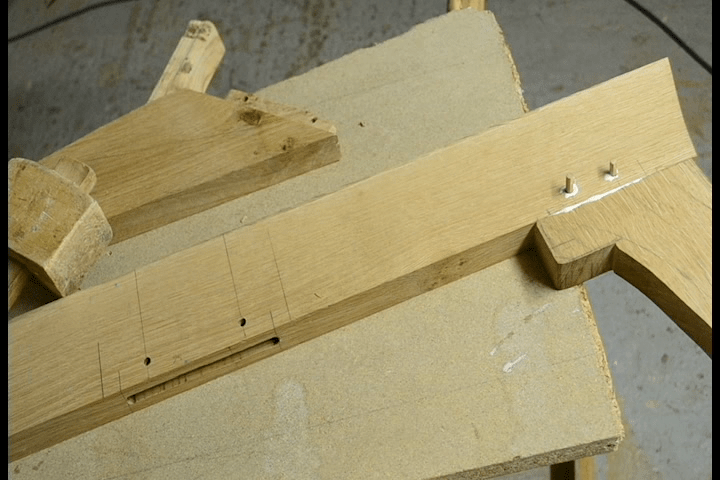

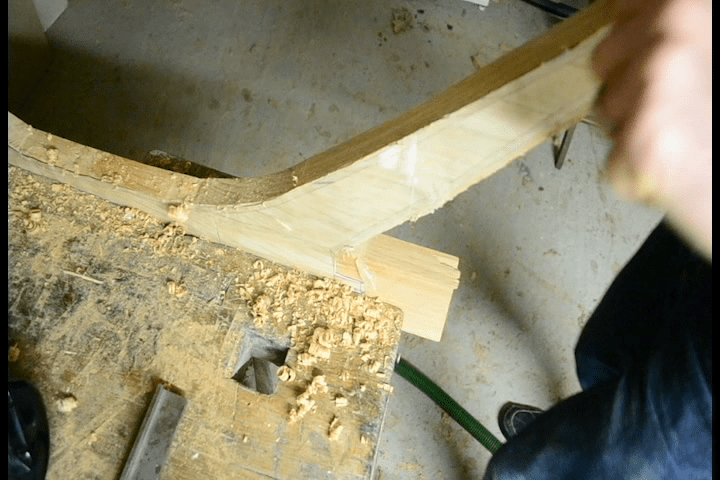

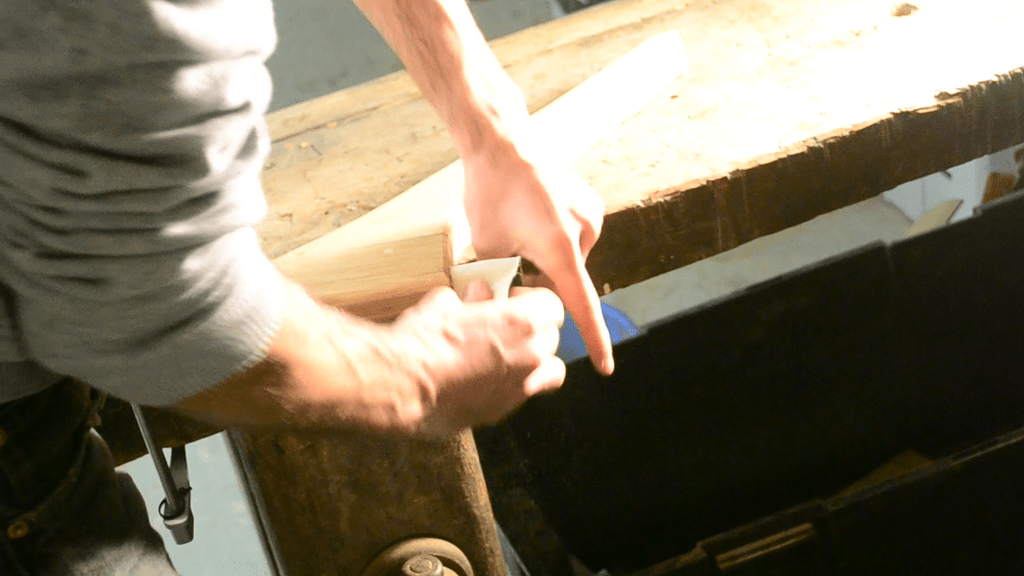

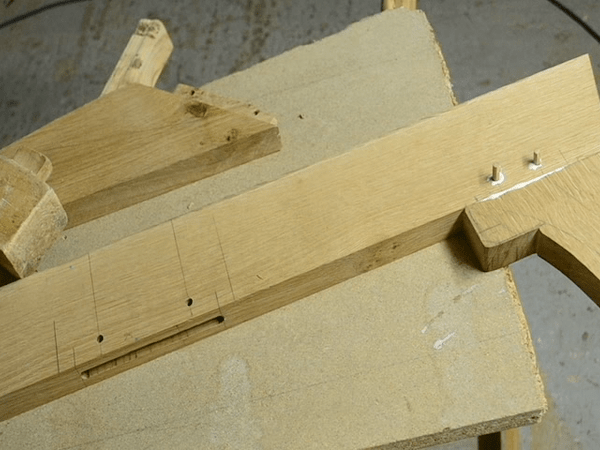

Ensuite je réalise un chevillage à la tire. je vous renvoie à la vidéo de Nicolas sur cdc

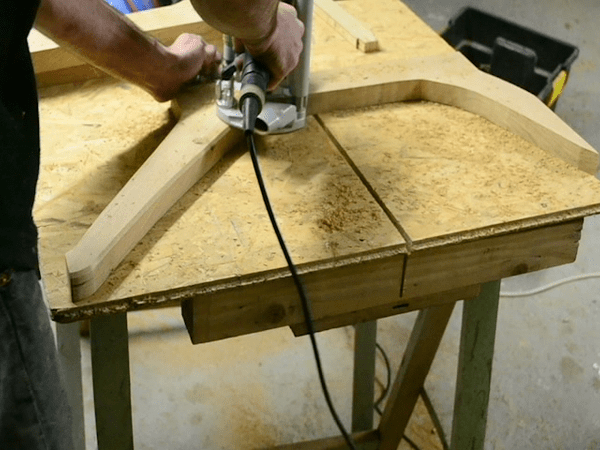

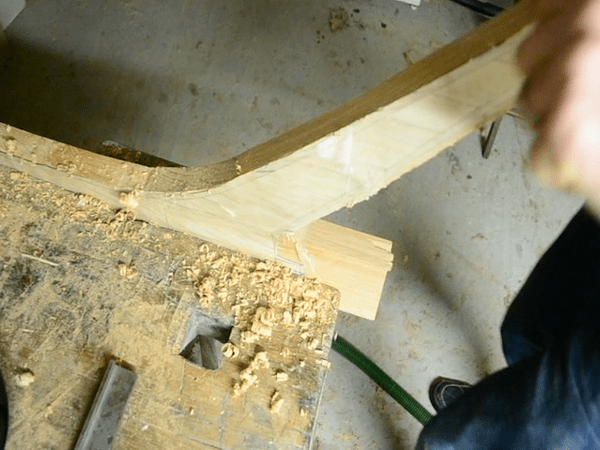

Je retravaille le pied qui me servira de référence à l'aide de la wastringue et je termine par le cylindre ponceur.

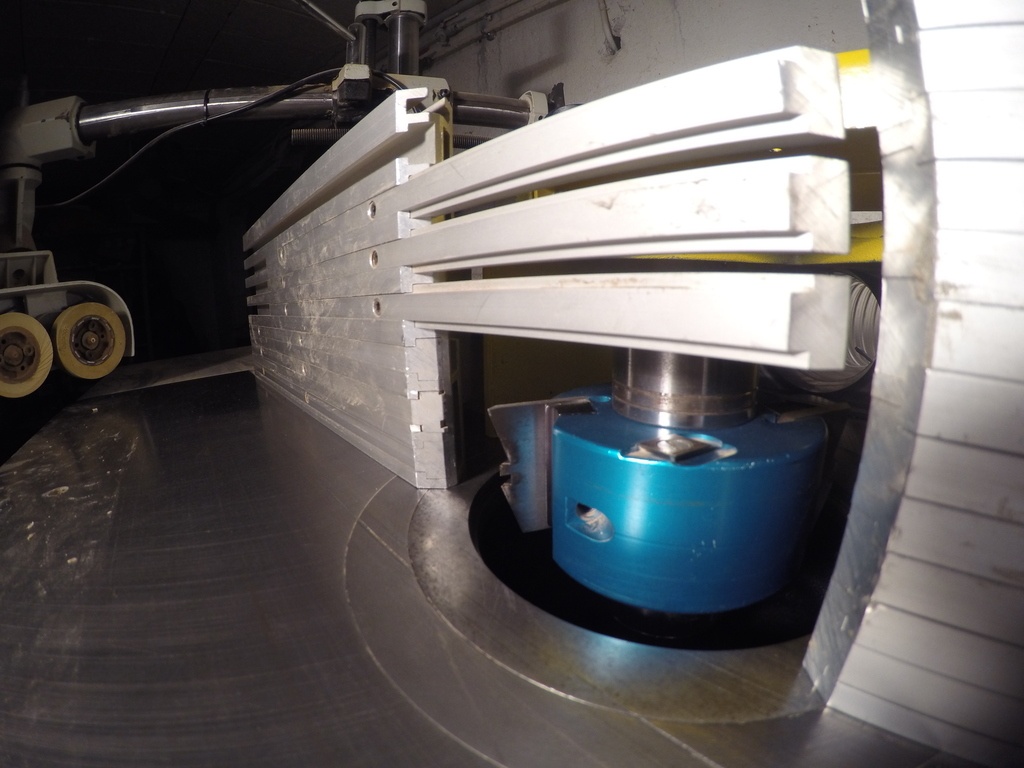

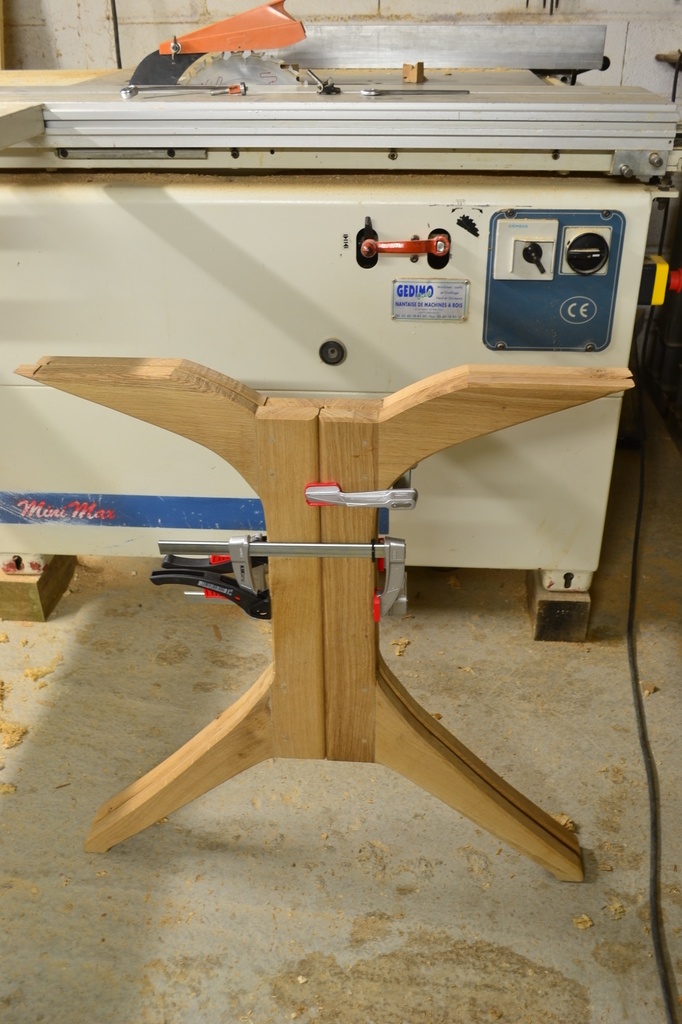

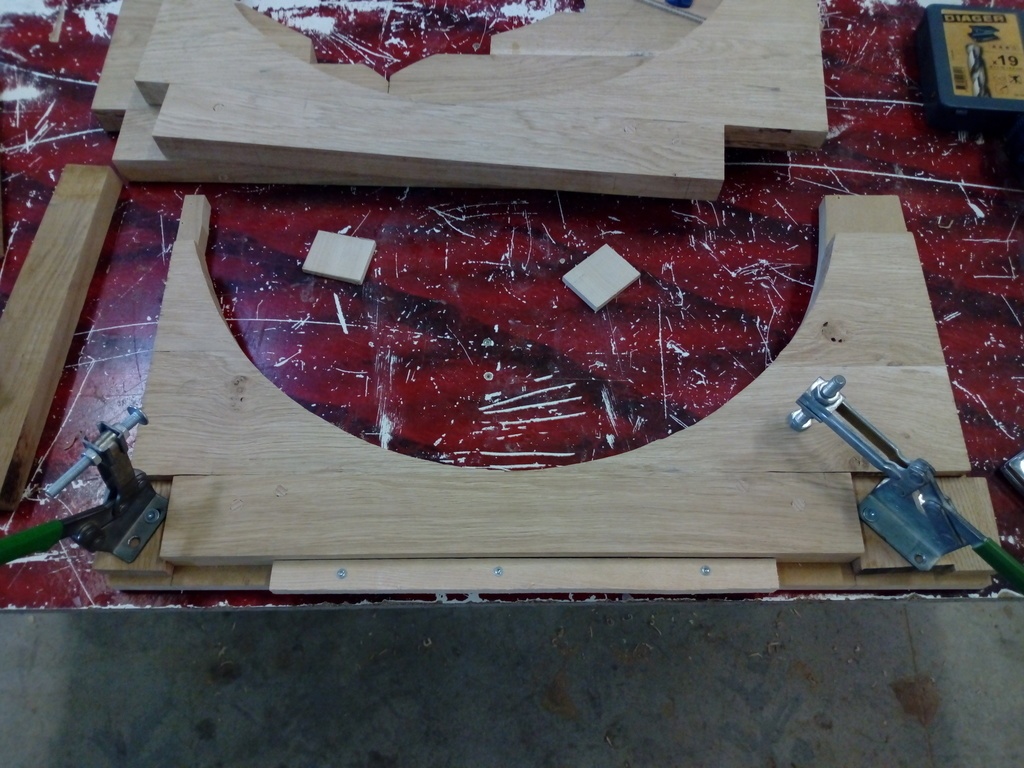

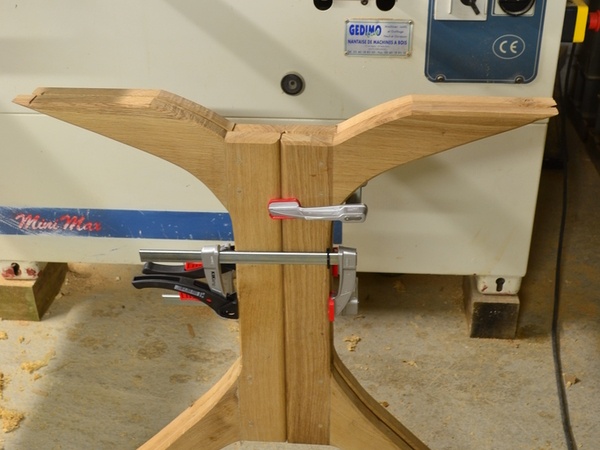

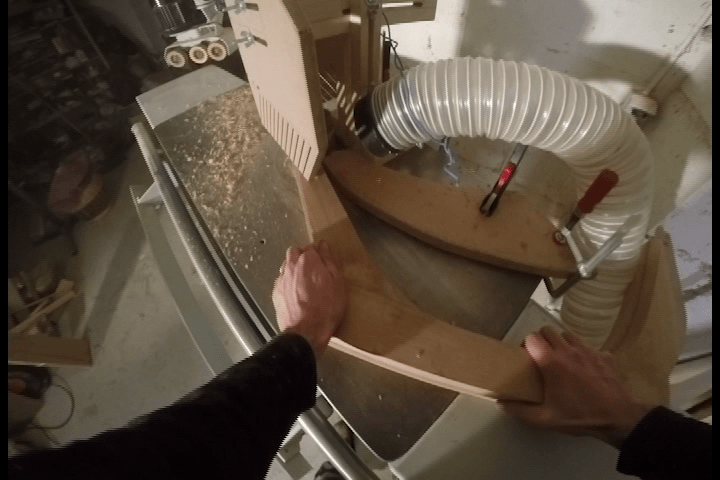

Je fixe les autres pieds au pied de référence grâce à la sur-longueur que j'avais laissé et je pas le tout à la calibreuse de la toupie. (protection d'arbre de toupie)

Mon aspiration des copeaux est à revoir.

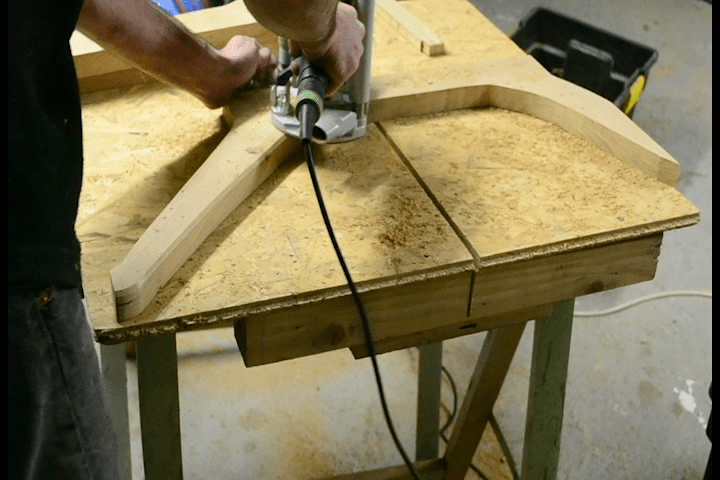

Enfin je termine par un chanfrein sur les 4 pieds.

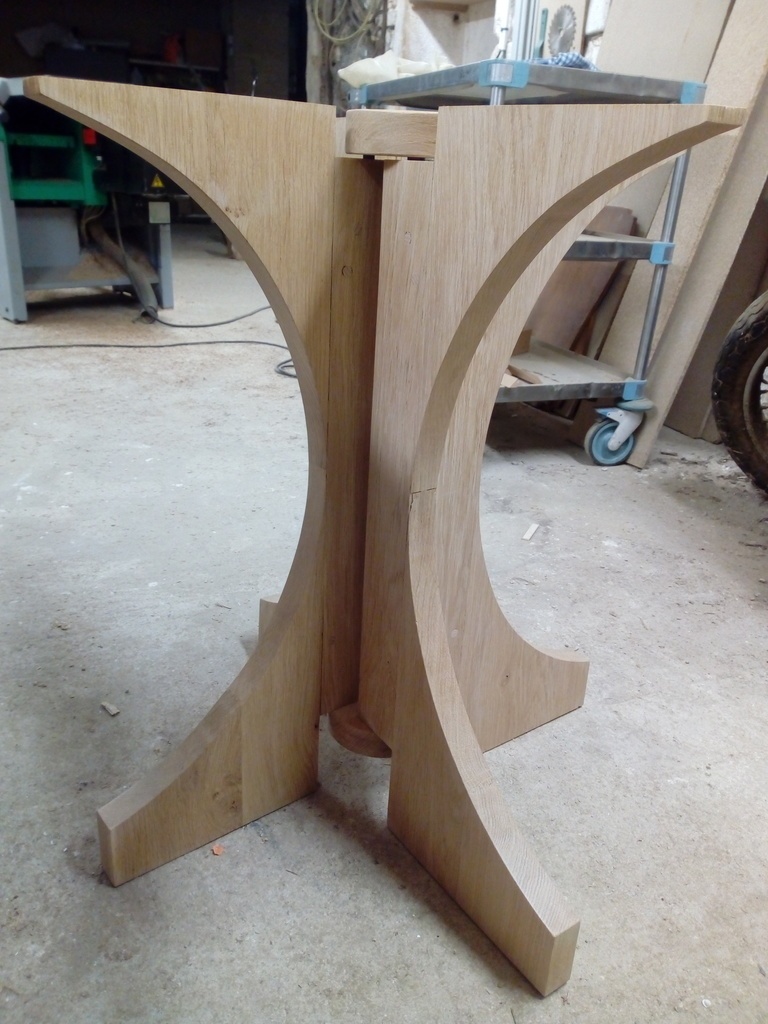

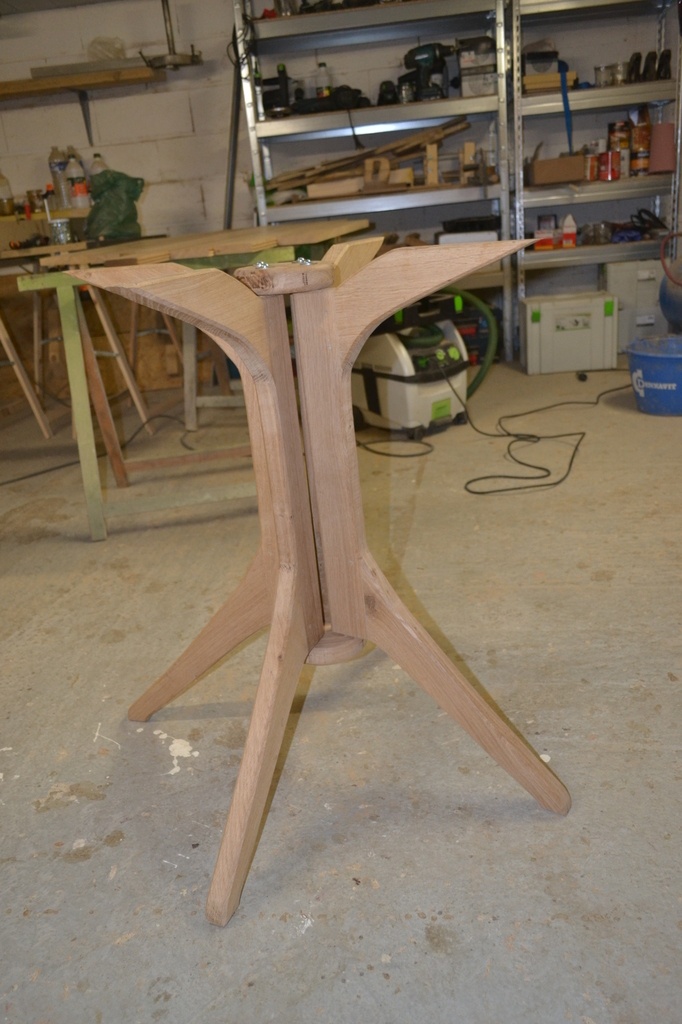

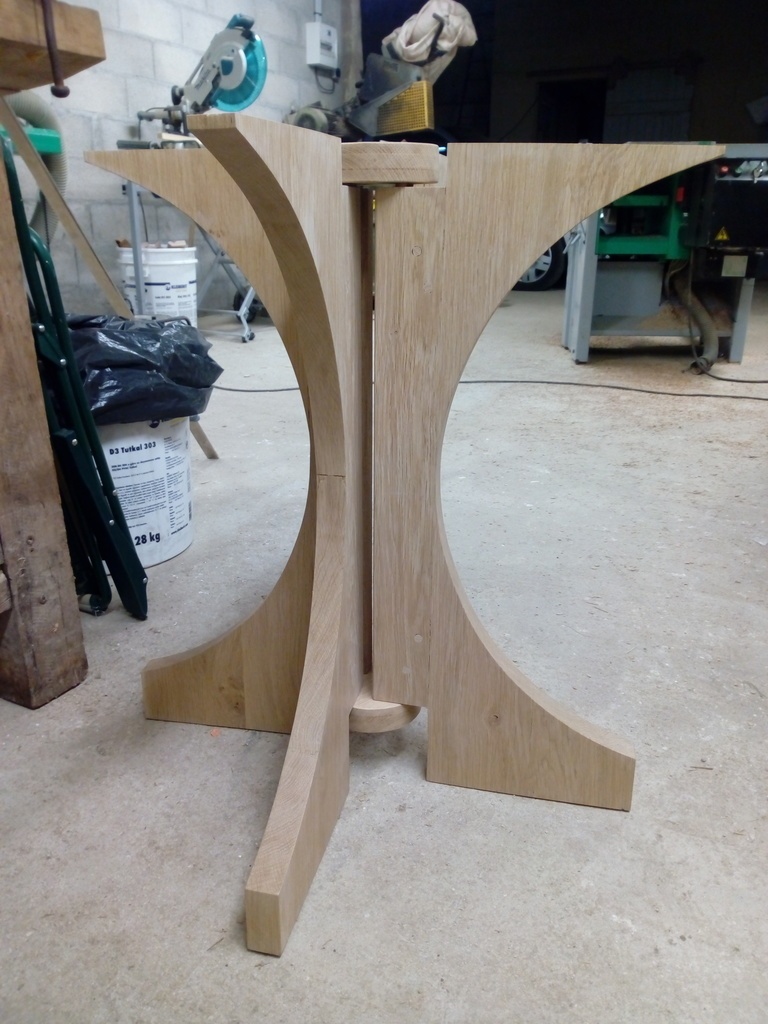

et voilà les 4 pieds sont terminés, il me reste à couper une petite partie sur le haut du pied et à réaliser le système de rotation.

Publié Mis à jour

Partager

Système de rotation

Tout d'abord je découpe mes 2 carrés

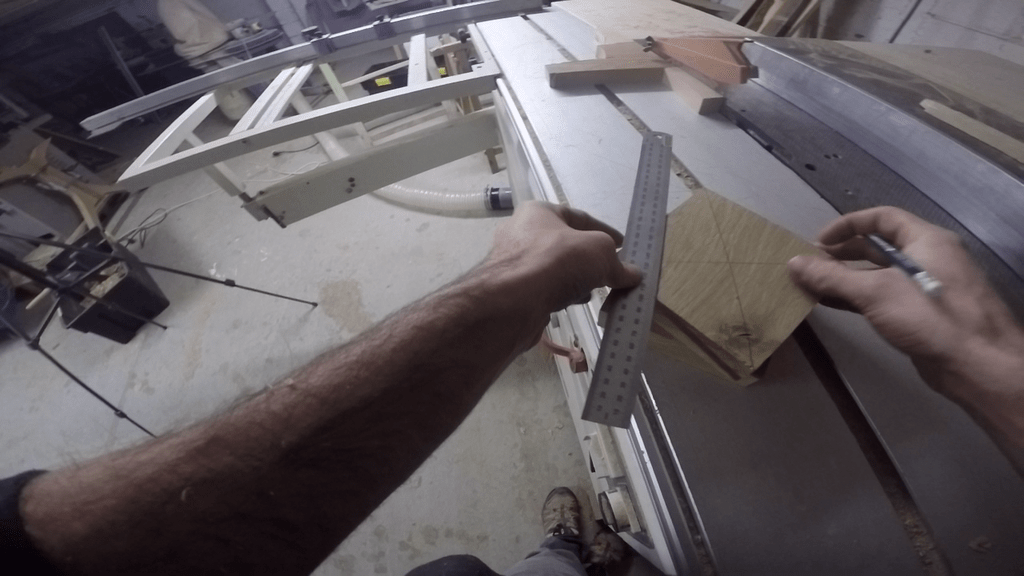

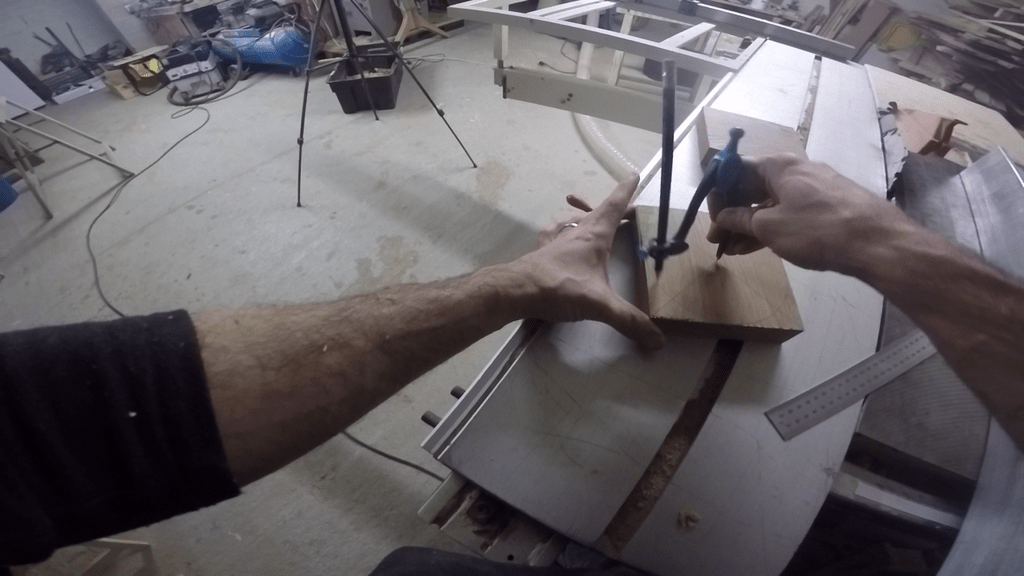

Ensuite je trace le centre puis mon futur cercle et l'emplacement des trous.

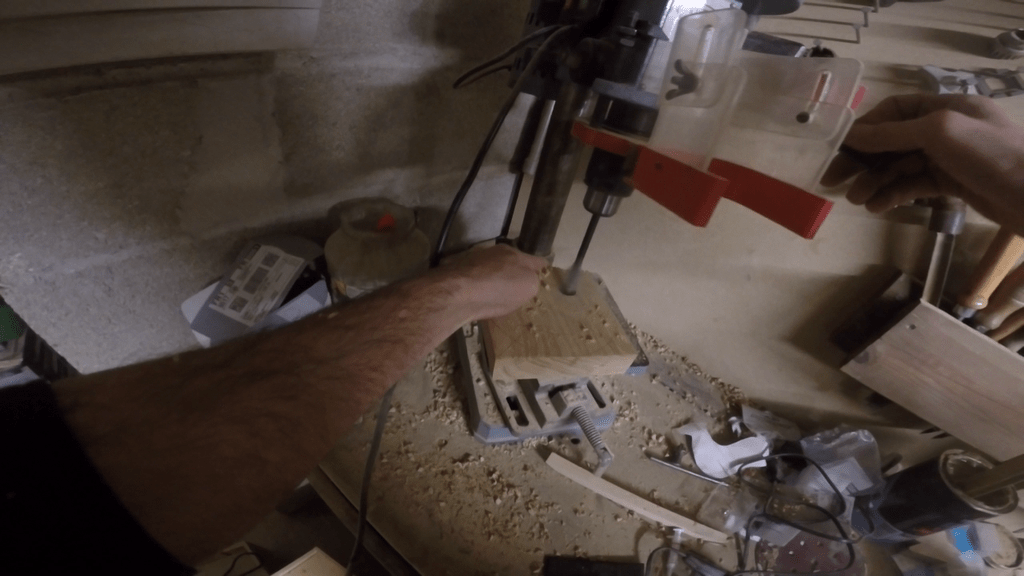

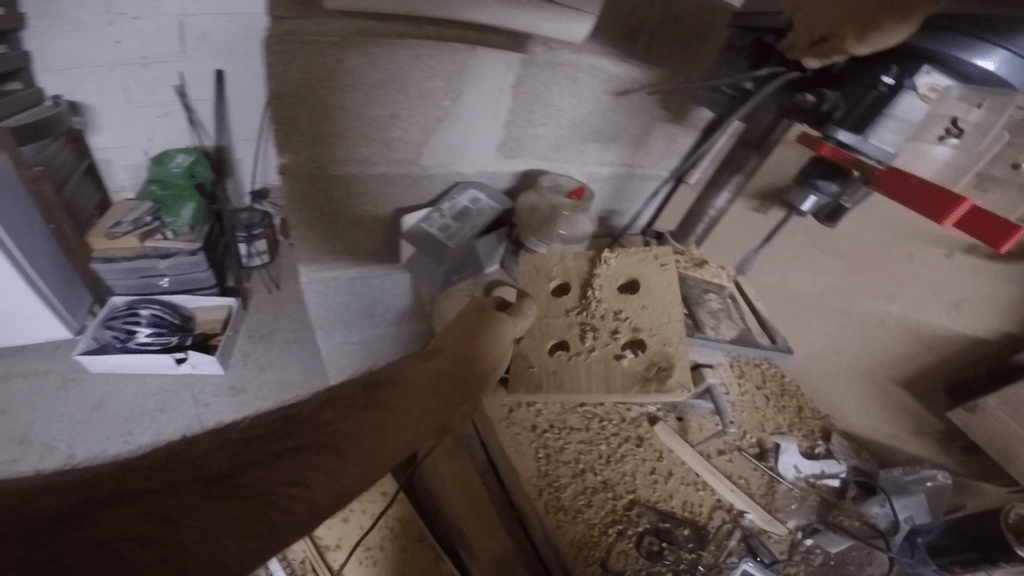

Je perce à la perceuse à colonne.

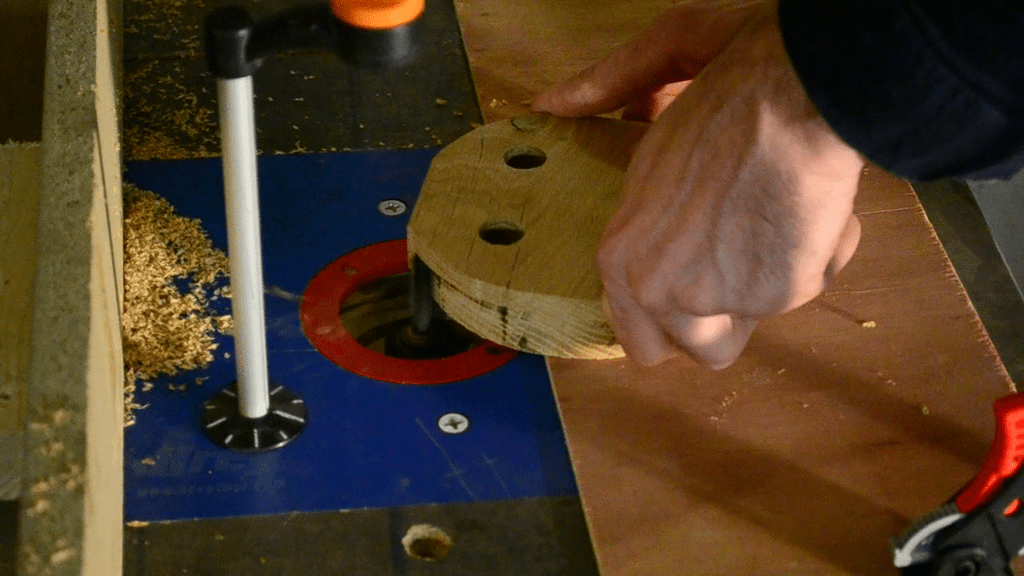

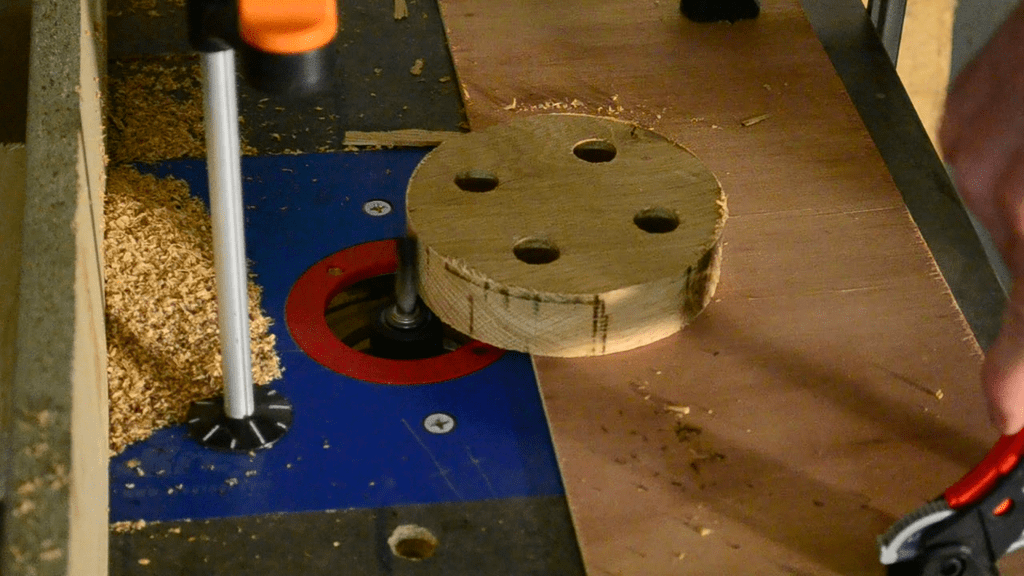

Je réalise ensuite les cercles à l'aide la défonceuse sous table. Une vis dans une plaque de CP vient au centre de mon cercle et je fais tourner mon morceau de bois et la fraise fait le reste (il faut que je me fabrique un protecteur pour la défonceuse sous table).

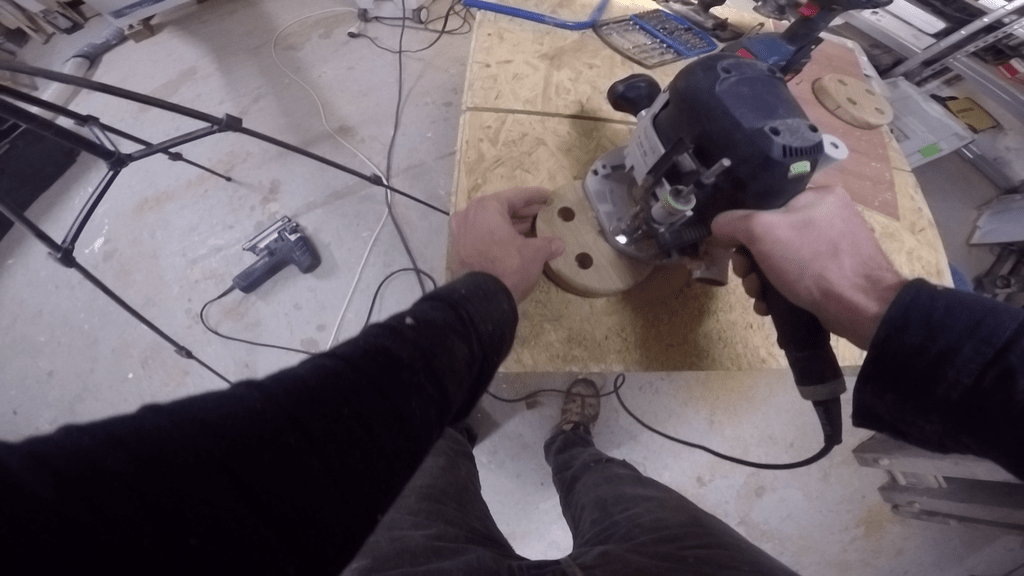

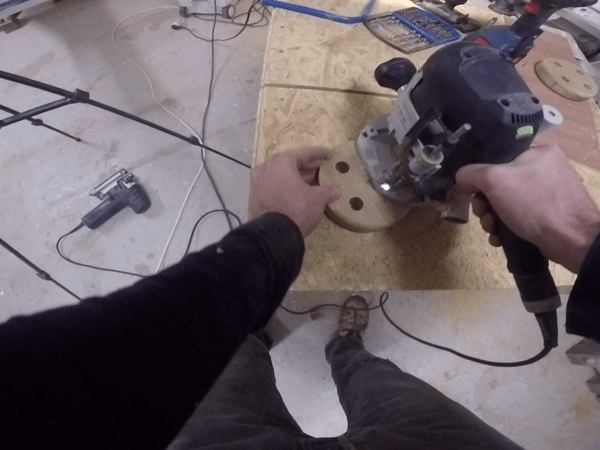

Ensuite j'arrondis à la défonceuse.

Je perce les pieds pour y insérer les tourillons de 18 mm et les colle. De façon à avoir une rotation plus aisée, je les ponce un peu.

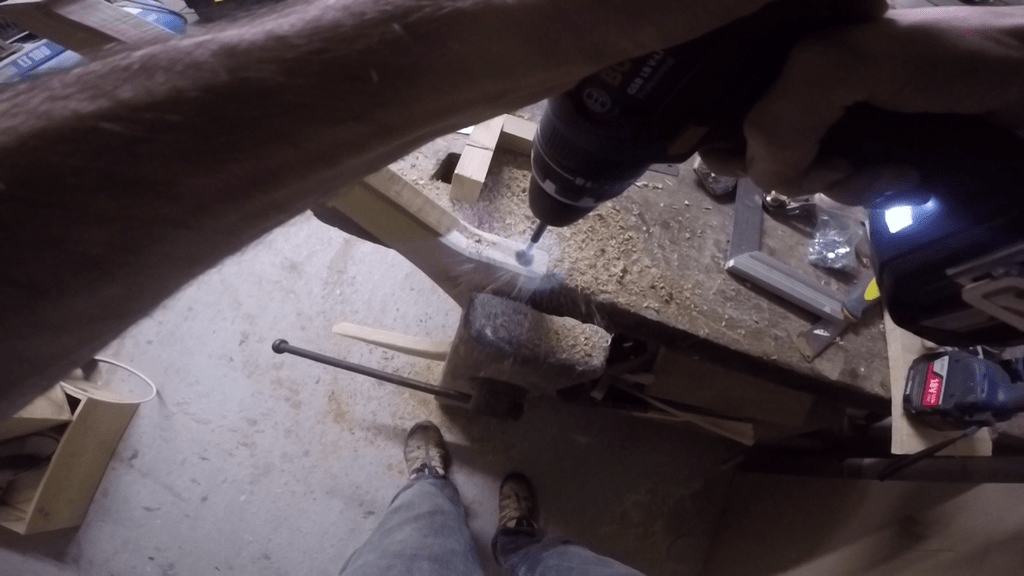

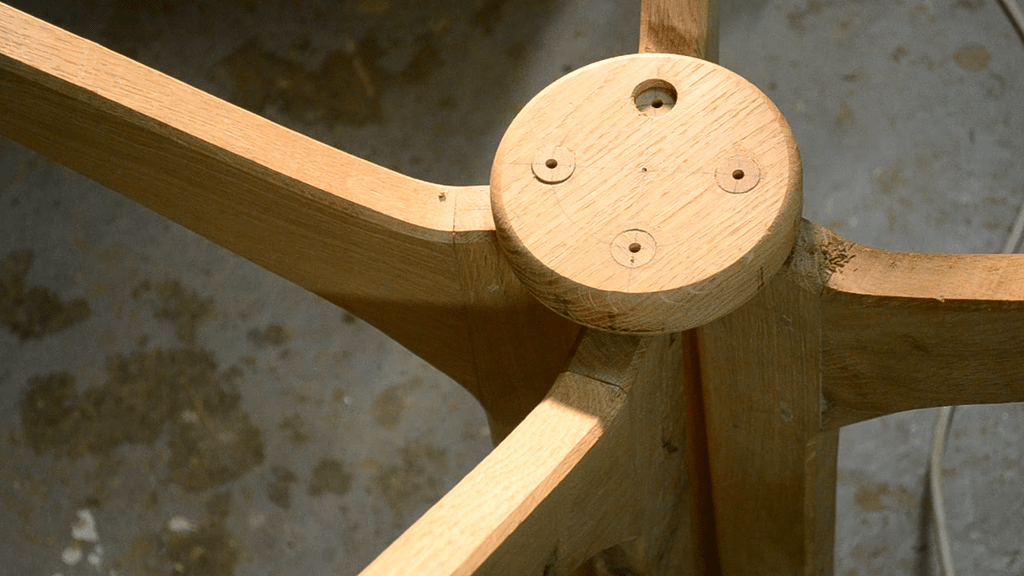

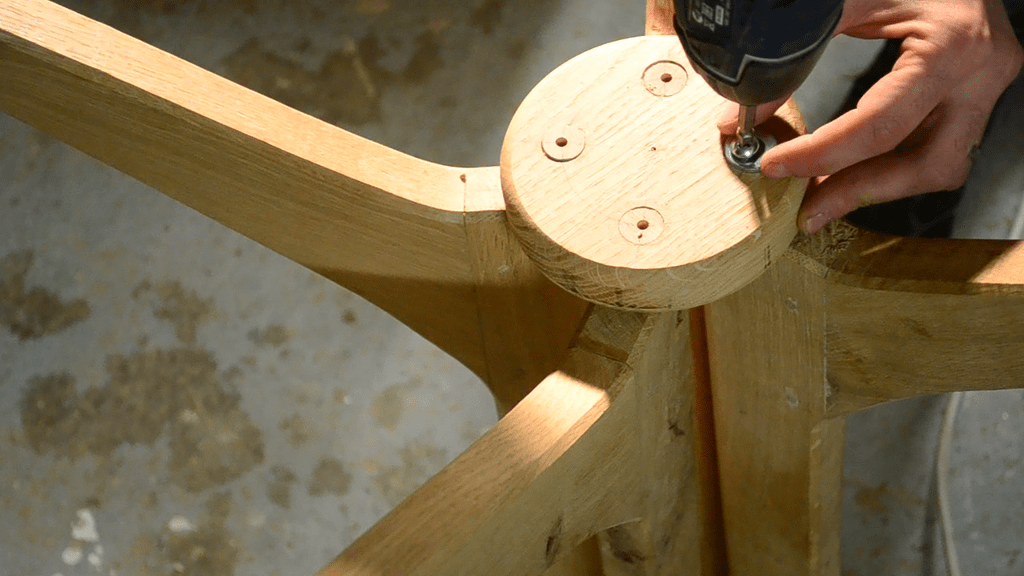

Ensuite je perce et je fixe le tout à l'aide d'une rondelle et d'une vis à filetage large.

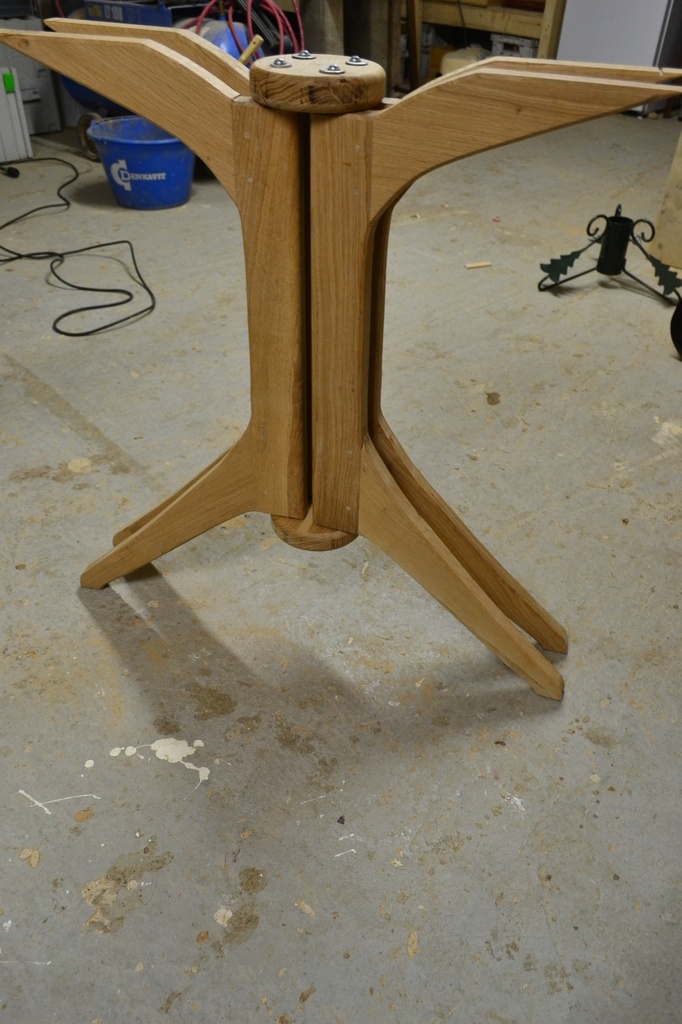

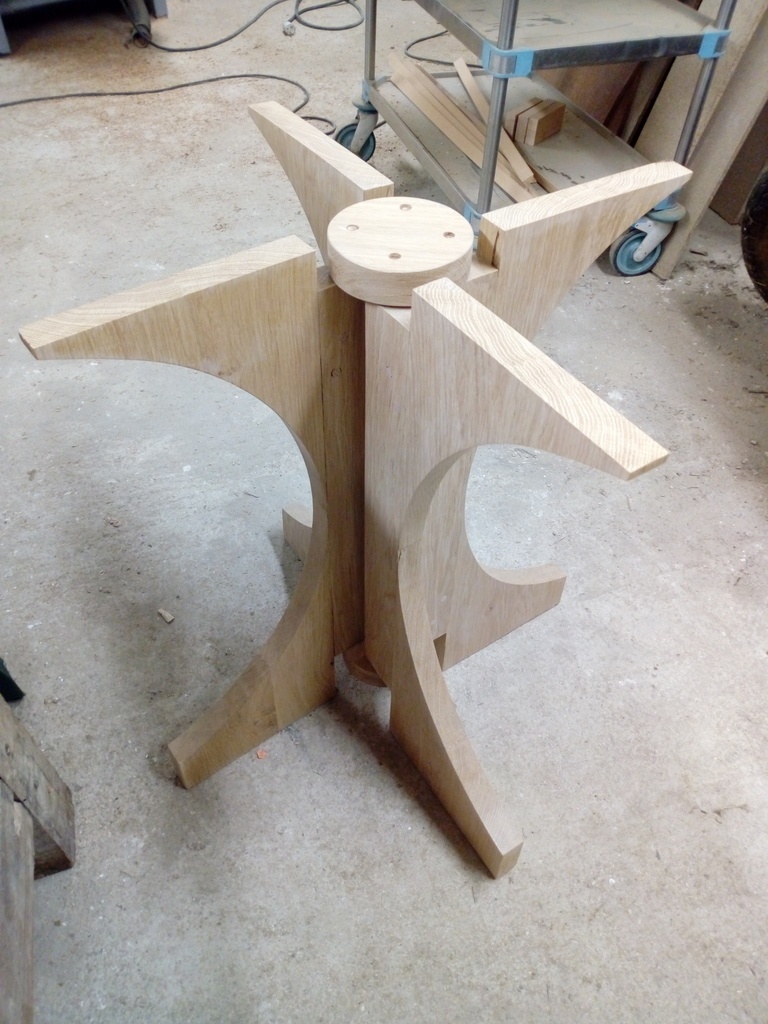

Voilà qui est terminé. Au plateau maintenant.

Voici la vidéo. Partie 2 - système de rotation

Publié Mis à jour

Partager

Réalisation du plateau

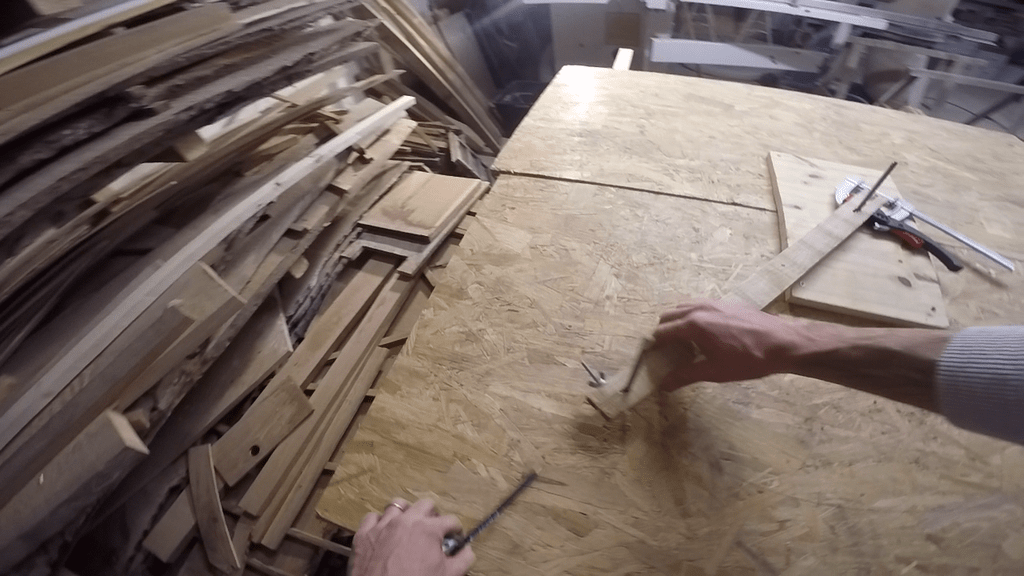

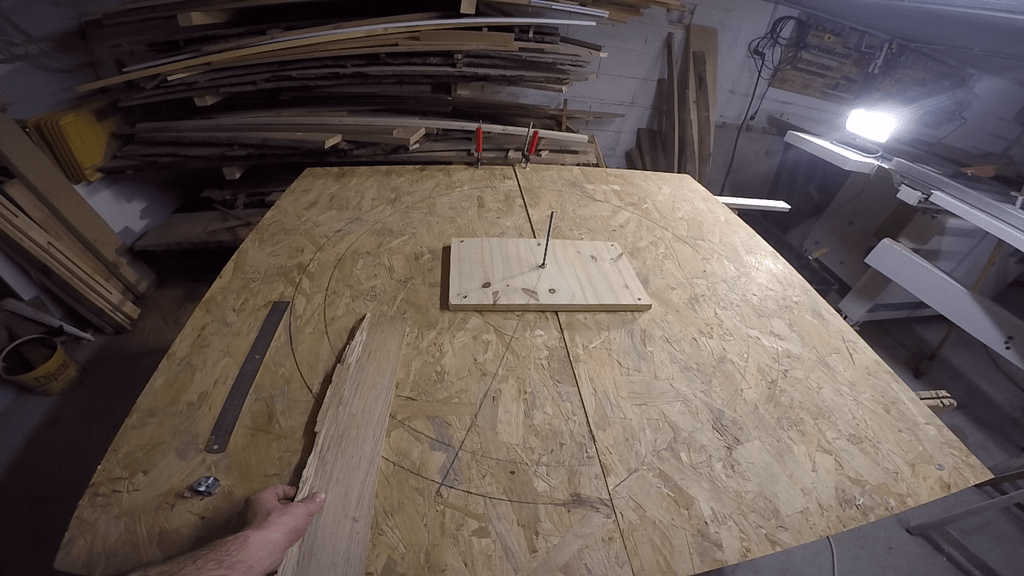

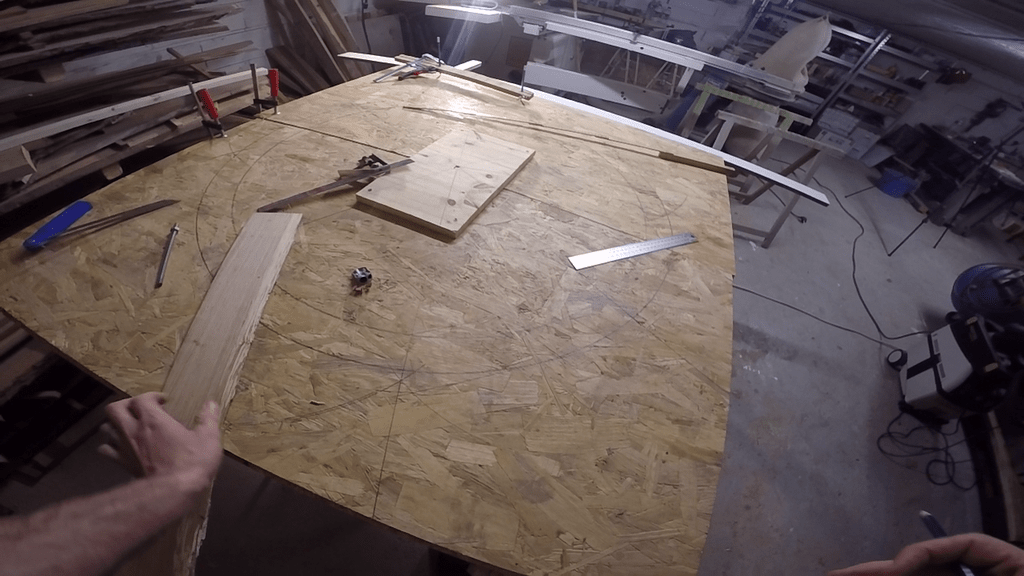

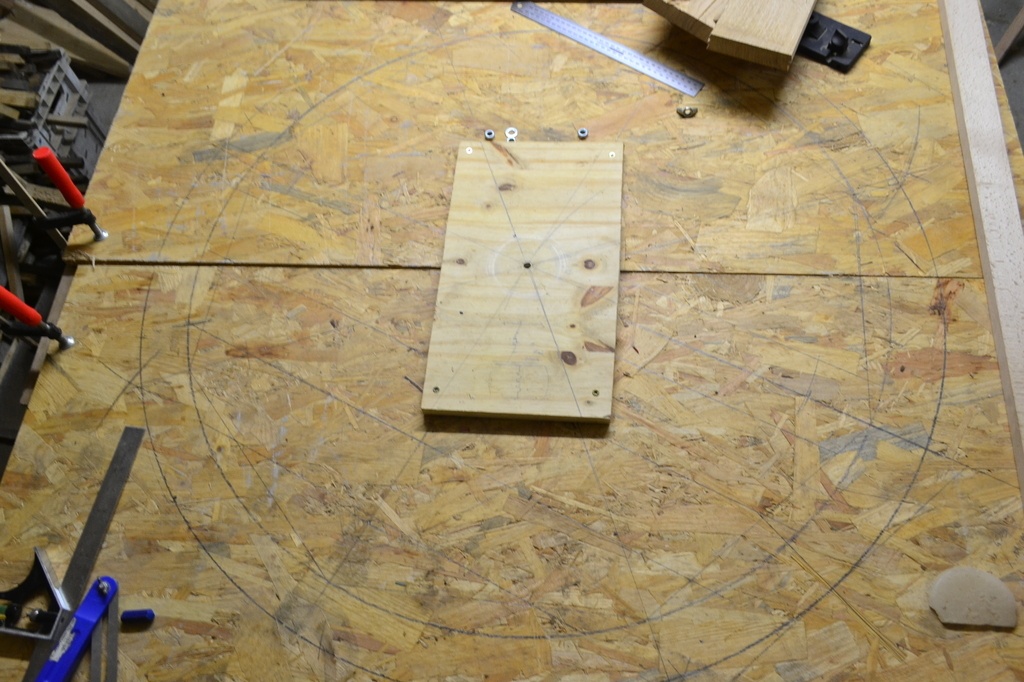

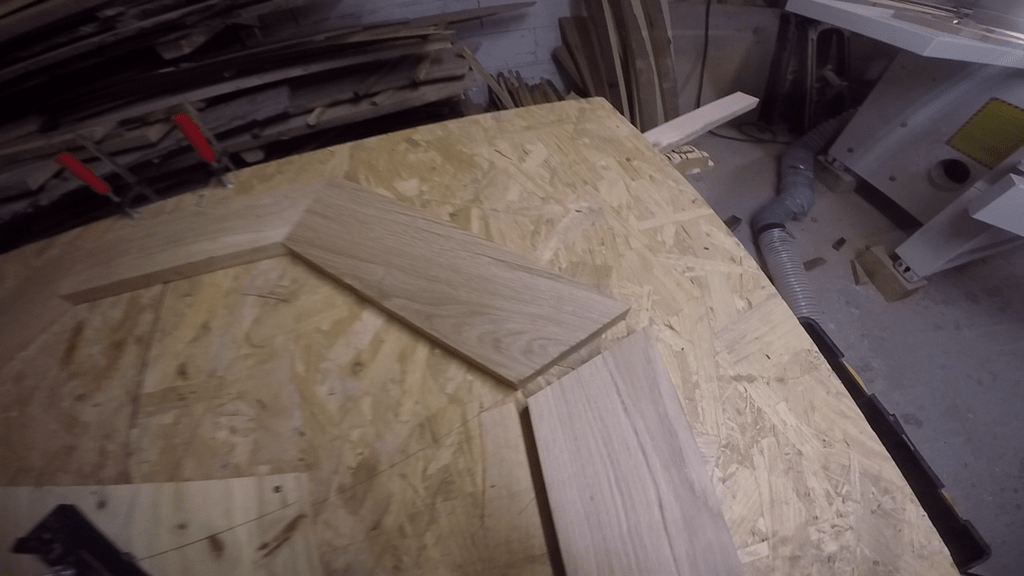

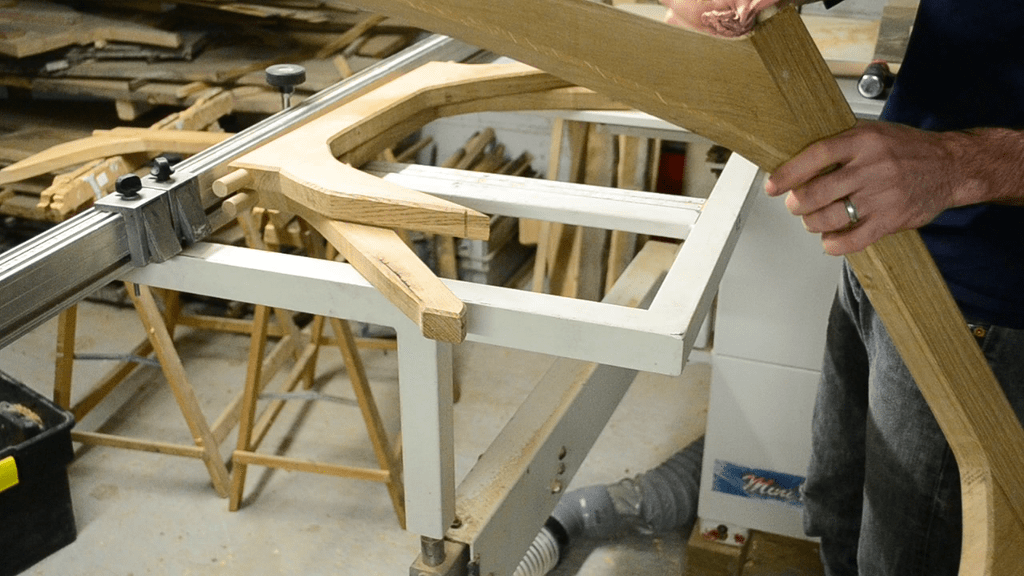

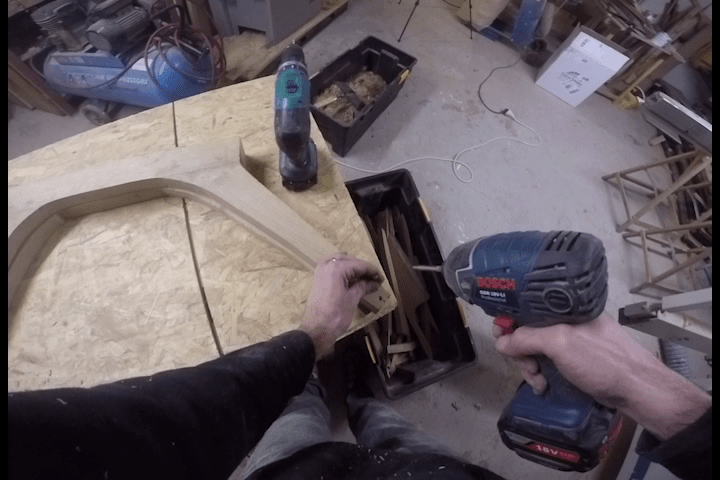

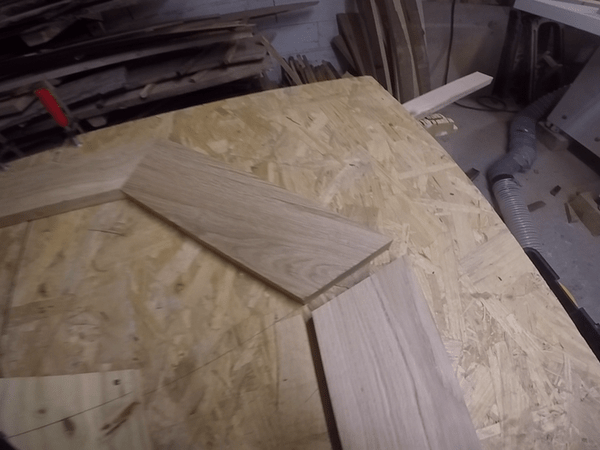

Je trace sur une planche d'osb l'épure de mon plateau afin de déterminer la longueur de mes morceaux. (je vous renvoie à la réalisation de Vincent91 sur les métabricoleurs pour lequel j'ai "piqué" l'astuce)

Comme pour le reste, je trace pièces sur mon bois brut, je déligne, je dégauchis et je rabote à 24mm (je ne suis pas arrivé à obtenir mes 25 mm voulus même si sur le plan j'avais prévu 20 mm il me semble.

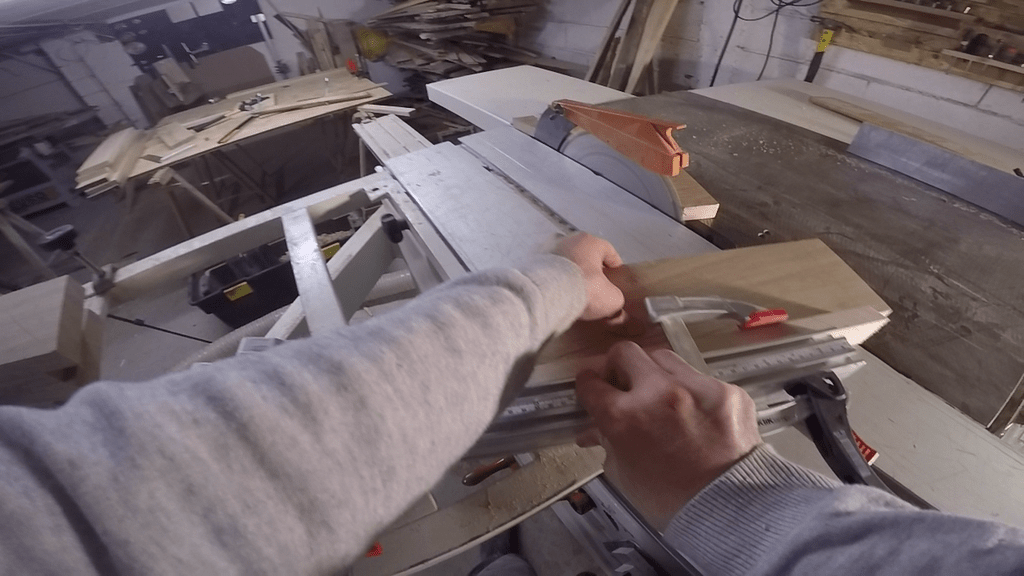

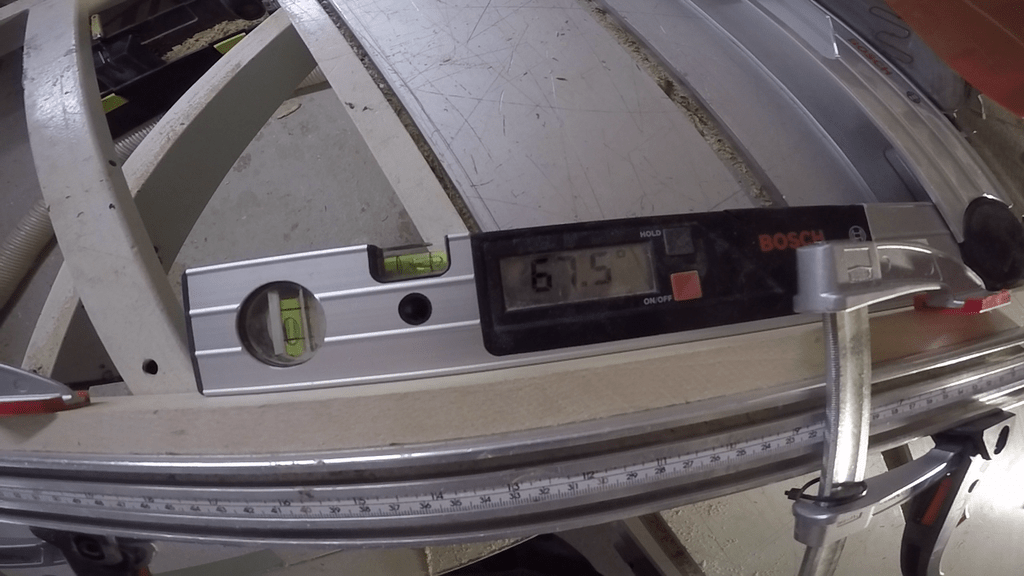

Je règle la machine pour réaliser une coupe à 67,5 ° (cf : la trigo de notre enfance => un cercle = 360°, découpé en 8 morceaux soit 45° chacun. J'obtiens donc 8 triangles isocèles avec un angle à 45° et 2 autres 67,5° (ça fait 180°, on est bon :) )
Ensuite j'installe une cale pour obtenir des morceaux égaux. Et c'est parti.

Et la c'est le drame. 18 mm d'écart au dernier raccord :/

J'avais heureusement laissé de la marge en cas de problème je recommence en procédant comme précédemment et la tout fonctionne. Je ne sais pas ce que j'ai foutu.

Je prépare à présent le plateau. Je réalise un bouvetage avec le fer de la photo (dit auto serrant)

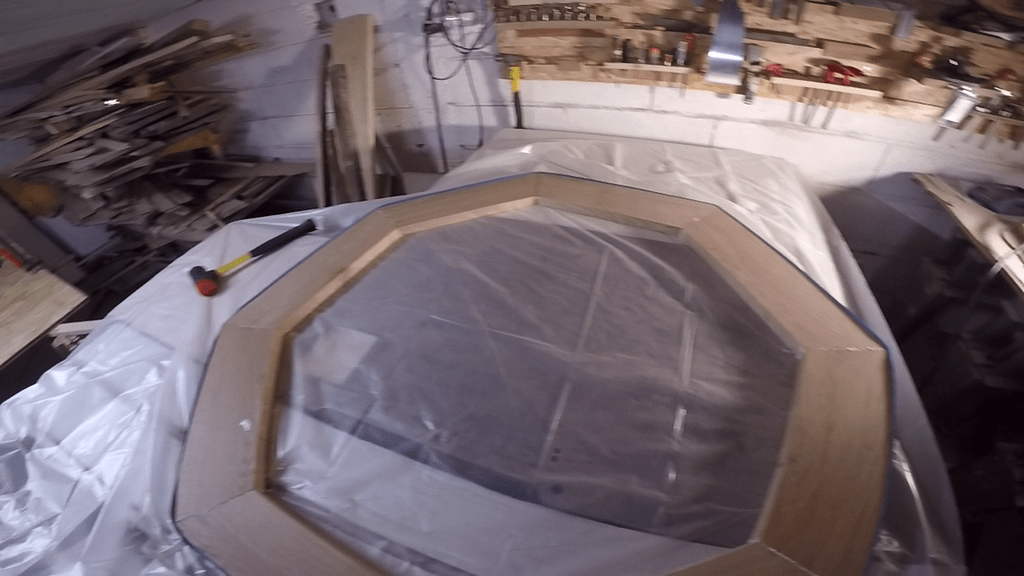

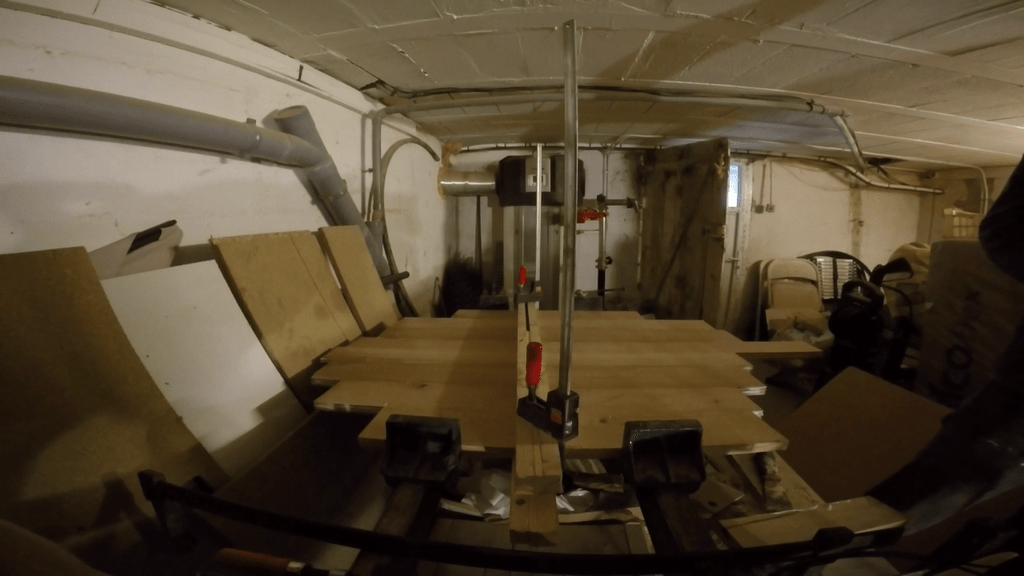

et je colle le tout

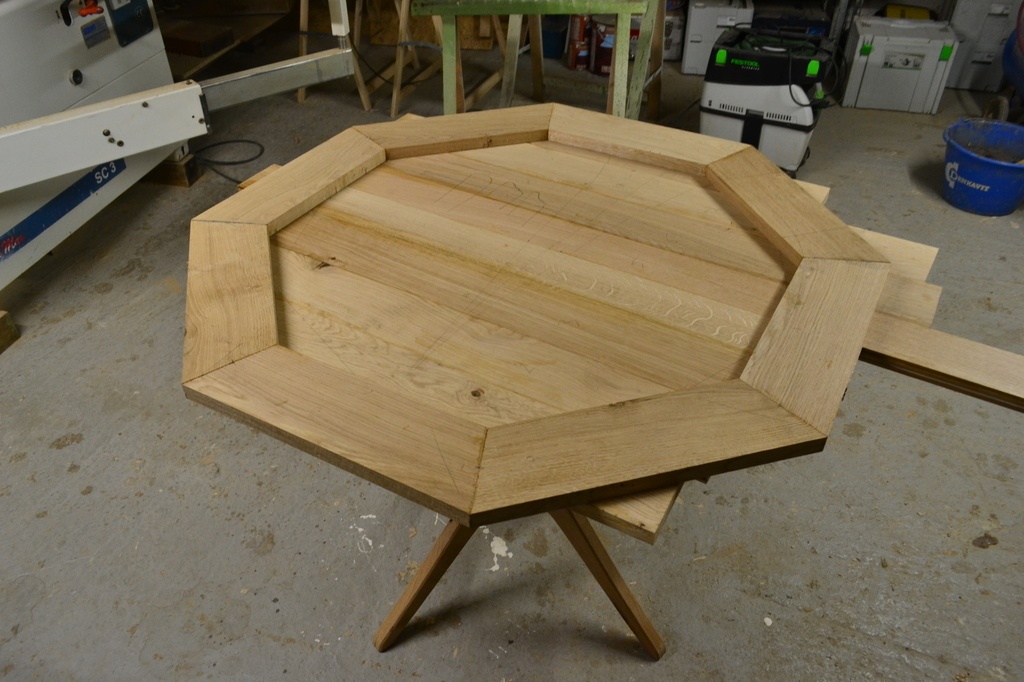

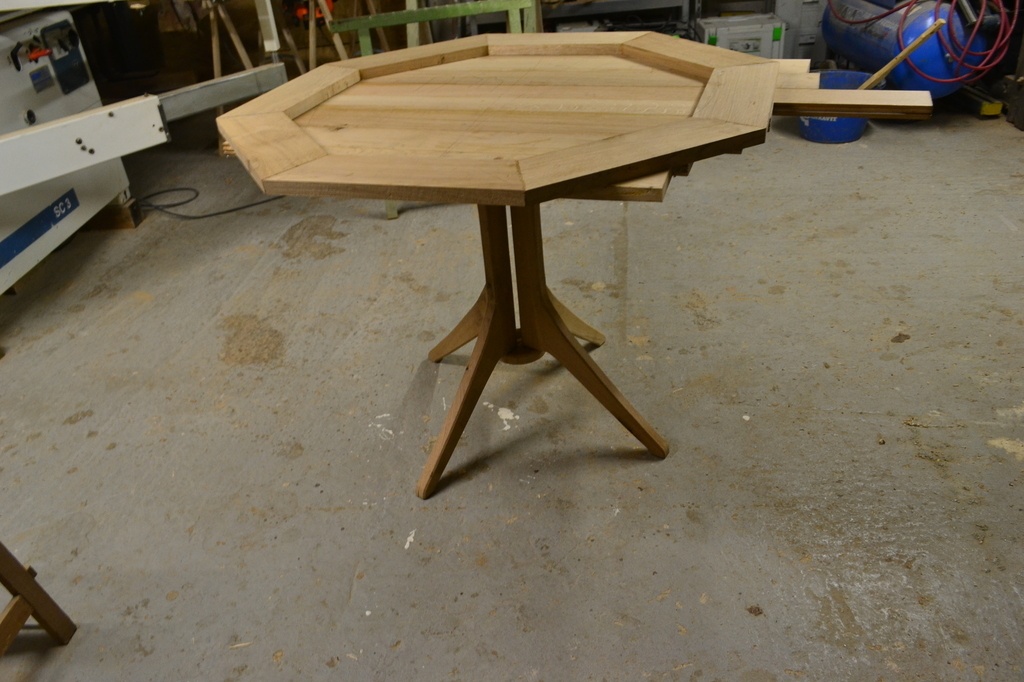

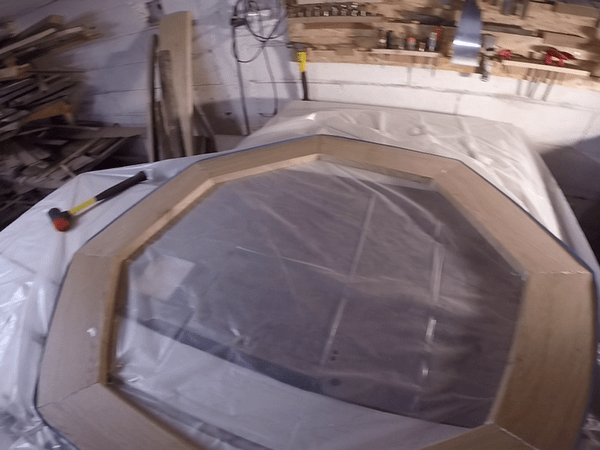

Voilà ce que ça donne actuellement.
Changement de programme, mes beaux parents sont passés et préfèrent une table octogonales finalement.

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Contenus associés


Discussions

chênedinspiration a publié le pas à pas "Table ronde pliante".il y a 1 an
sylvainlefrancomtois


inspiration table bourguignonne ou vigneronne marchand de vin non ???? elle va être sympas !!

chênedinspiration


Je ne connais pas les tables bourguignonnes. Je vais y jeter un coup d'œil. C'est en fouinant sur Pinterest que j'ai fait le plan. Je vais essayer de retrouver ce que j'avais vu.

chênedinspiration


Actuellement je me demande si j'assemble les 3 parties des pieds avec des dominos ou en tenon mortaise.

sylvainlefrancomtois


hello quoi que tu choisisses comme assemblages (les deux ont des propriété mécaniques similaires (avis aux utilisateurs de me corriger si il y a lieu) , il vaudrais mieux que tes arasements arrivent en coupe et non d équerre ,sinon tu vas avoir des soucis de raccords avec des pointes de bois peu solides ni esthétiques !!s

chênedinspiration


J'ai coupé mes morceaux ce week-end. Dommage ! ta solution me semble top. il me semble que je n'ai pas laissé assez de marge
Je regarderai quand je referai un saut dans l'atelier. Mais merci pour l'idée

chênedinspiration


j'ai retrouvé sur pinterest l'idée de la table http://www.saulaie.com/fr/2510...
Je viens de jeter un coup d'oeil aux tables vigneronnes et effectivement ça correspond pas mal à l'inspiration

chênedinspiration a publié l'article "Réalisation des pieds".il y a 1 an
sylvainlefrancomtois


elle avance bien cette petite table !!!

chênedinspiration


oui, mais si c'est à refaire je pense que je prendrais ta solution sur l'assemblage pour une moins grande fragilité sur "la pointe"

chênedinspiration a publié l'article "Système de rotation".il y a 1 an
Zeloko


Salut @gregmarne, joli projet et merci pour le pas à pas !
sSi je peux me permettre une remarque par rapport au plan et au plugin de fiche de débit.
Sachant que ton pied final est constitué de 3 pièces de bois, pour que la fiche de débit soit correctement générée par le plugin, il faut que ce découpage apparaisse dans ton plan et que chaque pièce soit un sous-composant de ton pied.

chênedinspiration


Merci. Oui j'ai vu ça un peu après. Là c'était pour tester mais pour le prochain projet ça me servira vraiment et je distinguerai vraiment chaque pièce.

chênedinspiration a publié l'article "Réalisation du plateau".il y a 1 an
jeanco77


Le projet avance, c'est bien. Perso, je préfère la forme ronde, mais je ne suis pas le "client", alors ... :)

Tu vas me trouver tatillon, mais dans la vidéo sur le piètement, tu dis que tu déligne les pièces alors que tu les tronçonne (coupe en travers), c'est pas bien grave, mais le délignage c'est que qui vient après quand tu coupe dans le sens de la longueur.

Autre point sur la sécurité, STP 🙏 , ne te sert pas de ton guide à déligner pour tronçonner quoi que ce soit (les tenons en l'occurrence), c'est TRÈS dangereux pour tes doigts. Je l'ai déjà dis plusieurs fois sur le site, mais on ne radote jamais trop sur la sécurité.

Hâte de voir la suite :)

chênedinspiration


Merci c'est ce que j'attends quand je présente quelque chose. Comme je n'ai jamais vu de personne travailler le bois autrement que par internet et je ne suis jamais allé dans un atelier de menuiserie, c'est un plus d'avoir ce type de commentaire. je retiens donc ces 2 choses. En plus pour le tenon à la scie je l'ai déjà lu, je mets le guide en retrait de la lame généralement. Je remettrai un commentaire sur la vidéo. Surtout que suis déjà fait peur une fois. Une piqûre de rappel ne fait pas de mal.

Pour le plateau tu m'en feras sûrement une autre car j'ai procédé de façon peu académique. Enfin c'est bientôt fini. Et continue les remarques sont constructives pour moi ;)

chênedinspiration


C'est aussi l'intérêt de la vidéo, on voit commun réellement on a procédé. C'est pour ça que je dis voilà comment j'ai fait et non voilà comment il faut faire.

Justine

Bonjour,
Comment avez vous fait vos tenons ?
Merci d'avance!

chênedinspiration

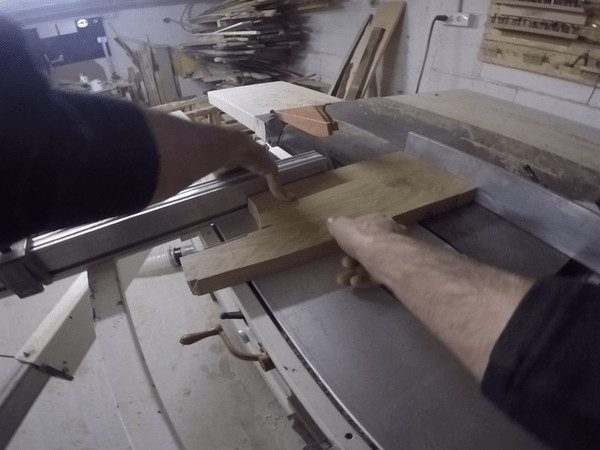

Bonjour, je les ai fait à la scie à format. mais d'autres techniques sont possibles. à la main, à la défonceuse, à la circulaire plongeante, à la toupie ...

Justine

D'accord ! Je les ai fait à la plongeante ! J'ai mis une journée à faire ça mais pas le choix ! On a une tennonneuse mais inenvisageable
dans le sens du fil, dommage!
À suivre pour la suite ! Ça avance doucement ;)

chênedinspiration


@justine il ne faut pas hésiter publier des photos ou faire un pas à pas :)

Justine

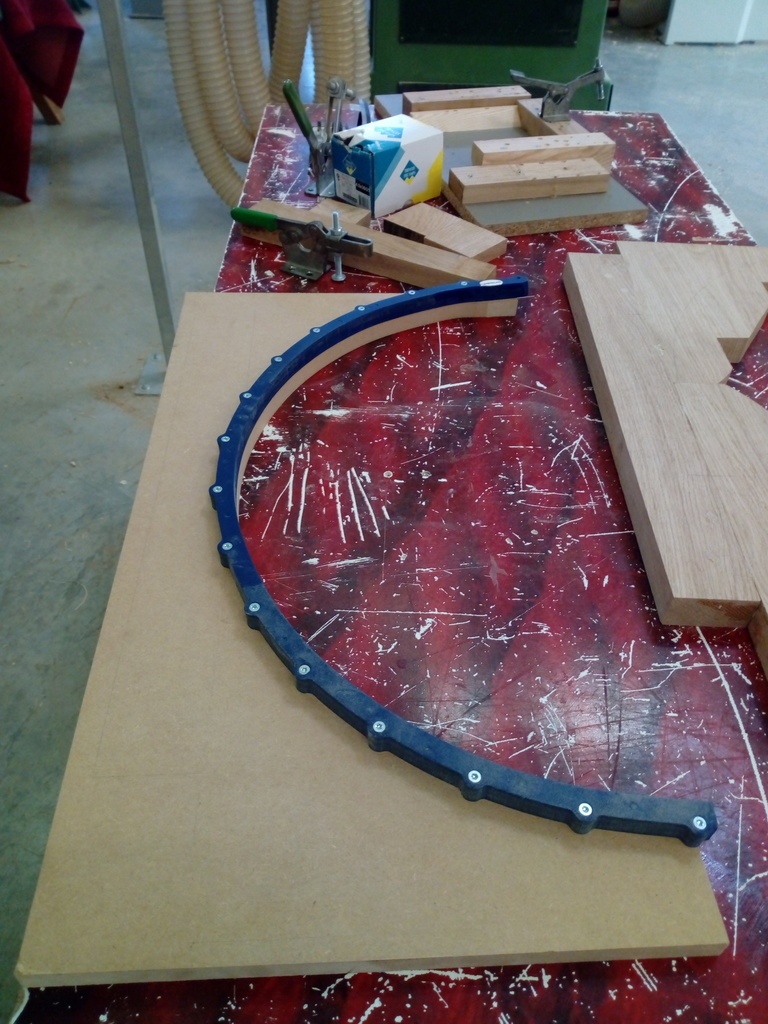

Voici l'avancée de mon ouvrage ! Cela ne va pas aussi vite que je le voudrais car jai de longues périodes sans aller au cfa (j'essaie de bosser dans l'atelier amateur de mon chéri mais il n'a pas tout le matériel évidemment) mais je compte bien réussir à aboutir à quelque chose de chouette ! ;) Qu'en pensez-vous ?

Justine

Voici un peu les étapes qui m'ont permises de réaliser mon piètement (que j'ai revisité)

chênedinspiration


désolé je n'avais pas vu ta réponse. beau travail, ça avance bien. C'est bien de se réapproprier le projet.Je vois des chevilles sur tes pieds. Comment t'y es-tu pris ? C'est su la fin. Il n'y a plus que le plateau. Merci d'avoir partagé ton avancement. Bon courage pour la suite.

Justine

@gregmarne Pas de problème, merci beaucoup c'est gentil. Et bien j'ai été obligée de tenonner avec une scie plongeante en faisant des rainures pour ensuite tout casser pour évider (j'ai choisi cette option) car impossible de la faire à la tenonneuse :( dans le sens du fil ça arrache, ça pète... J'y ai passé du temps mais je voulais cheviller pour m'entraîner alors j'ai user de ma patience
À suivre !

Zeloko


En passant @gregmarne, les vidéos mise plus haut ne semblent plus accessibles.

chênedinspiration


C'est volontaire, il y avait un passage où j'utilisais la défonceuse sous table sans protecteur qui à amené quelques remarques, j'ai donc supprimé la vidéo pour éviter les polémiques et l'utilisation dans les mêmes conditions pour ceux qui regarderaient. ;)
