Étagères murales

Étagères murales

Bonjour à tous,

Je commence un pas à pas afin de présenter la réflexion et la réalisation d'une étagère murale pour notre salon. Ce sera aussi un moyen d'obtenir de l'aide et des idées en vue d'une réalisation la plus réussie possible. Merci d'avance

Liste des articles

Mis à jour

Partager

La réflexion

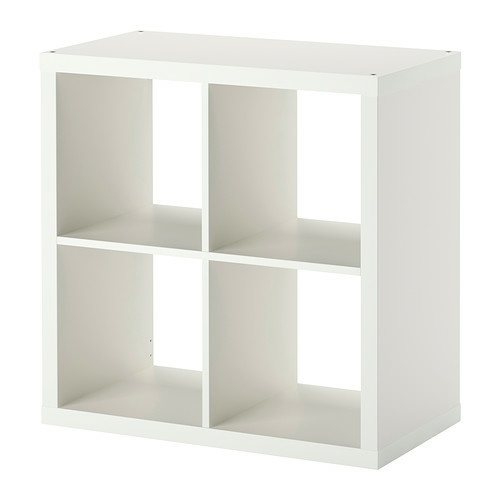

Actuellement nous avons 4 étagères 4 cases empilées 2 par 2 le long de notre mur. Elles nous permettent de ranger certains livres, albums, cd, box et chaîne hifi.

Nous souhaitons mettre notre canapé le long de ce pan de mur. On en profite donc pour changer nos meubles ikéa issus de nos vies d'étudiants pour quelque chose "home made".

Publié

Partager

Le plan

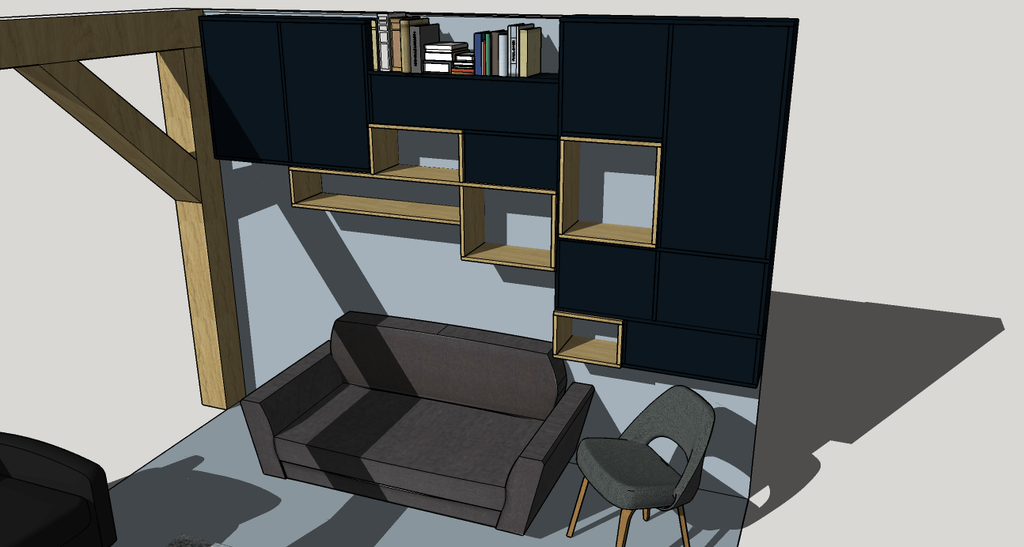

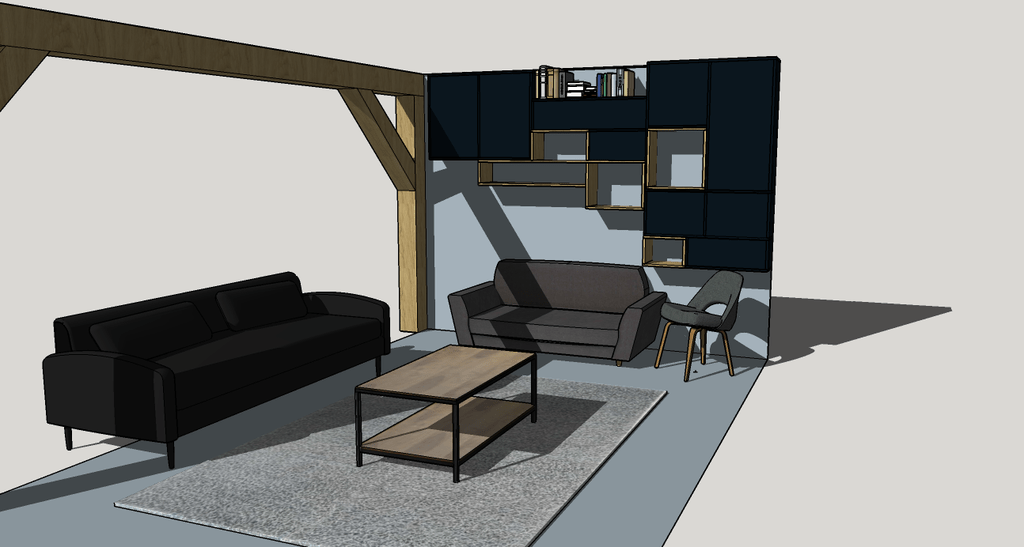

Nous avons donc regardé ce qui nous plaisait et nous nous sommes mis d'accord sur le plan suivant :

Etant donné que nous souhaitons peindre une bonne partie du meuble, je vais partir sur du médium de 16 mm pour l'ensemble (portes et structure).

C'est la première fois que je fais autre chose qu'un gabarit en mdf. J'ai pensé que c'était suffisant en mesurant certains meubles vendus qui se compoaients de medium de 16 mm, mais certains seront plus expérimentés sur ce type de produit.

Les éléments en bois seront quant à eux en chêne massif avec un fond en chêne de 4 ou 5 mm (limite de ma raboteuse).

Publié Mis à jour

Partager

Les matériaux

Du côté de la construction :

  • chêne => le stock est à la maison, mais sinon je me fournis à scierie près de chez moi. 660 HT /m3
    il faudra 0.05019 m3 et un surplus de 30 % ce qui nous fait un coût de 43 E de chêne
  • Médium => Réseau pro : 51.28 € HT la plaque de médium en 16 mm (280 cm X 207 cm) ; il faudra 2 plaques
    (voir l'article suivant : calepinage)

Les mécanismes :

  • Charnières invisibles à recouvrement pour 6 portes à ouverture horizontale (12 charnières)
  • Système pour 2 portes à ouverture verticale (JE NE SAIS PAS ENCORE, SI VOUS AVEZ DES IDEES JE SUIS PRENEUR :) )
  • système de basculement d'une porte pour de venir plateau (type secrétaire (IL faut que je finalise le plan)

Les Fixations :

  • Ce n'est pas encore établi (vos idées sont encore les bienvenues)
Publié Mis à jour

Partager

Calepinage

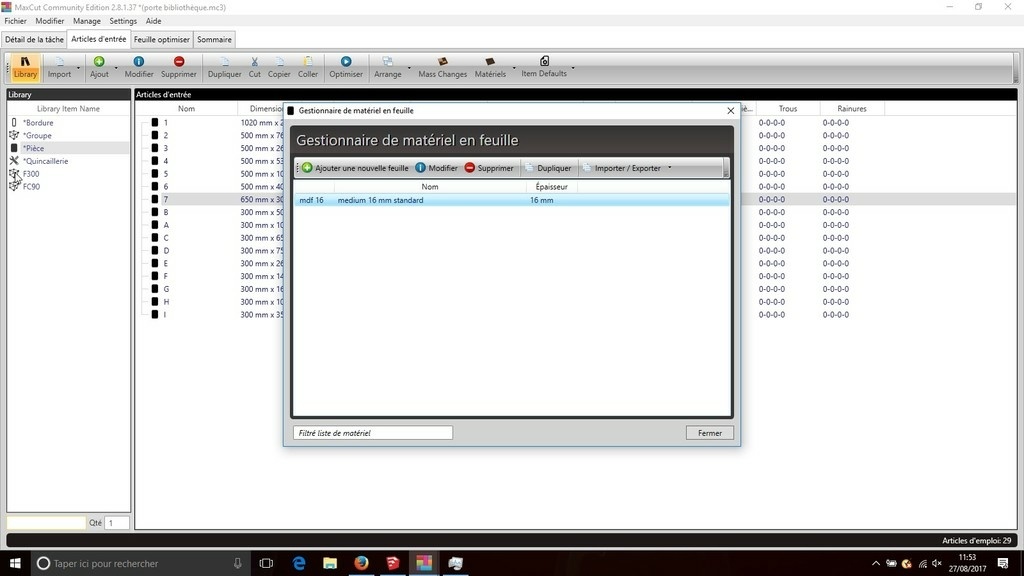

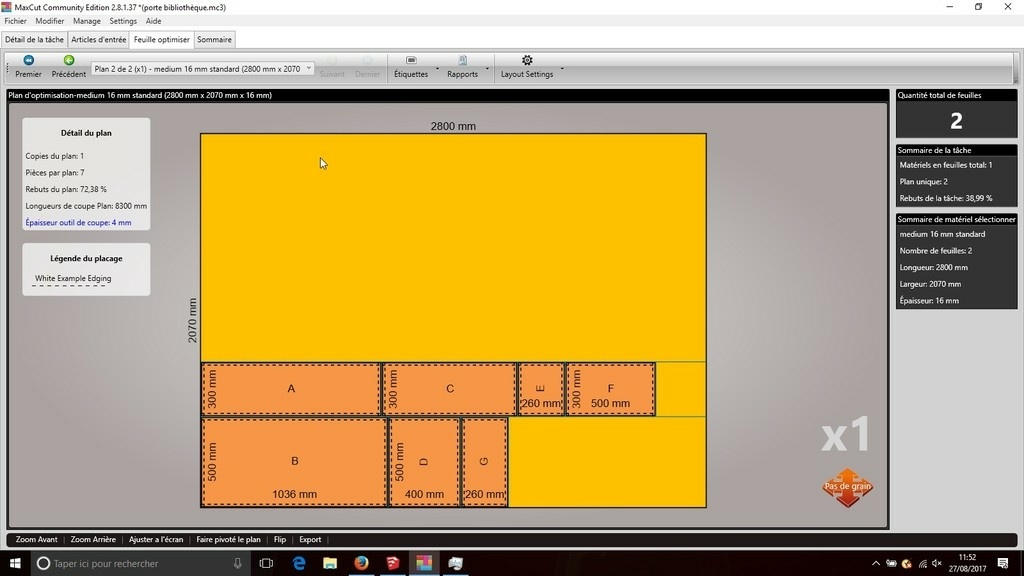

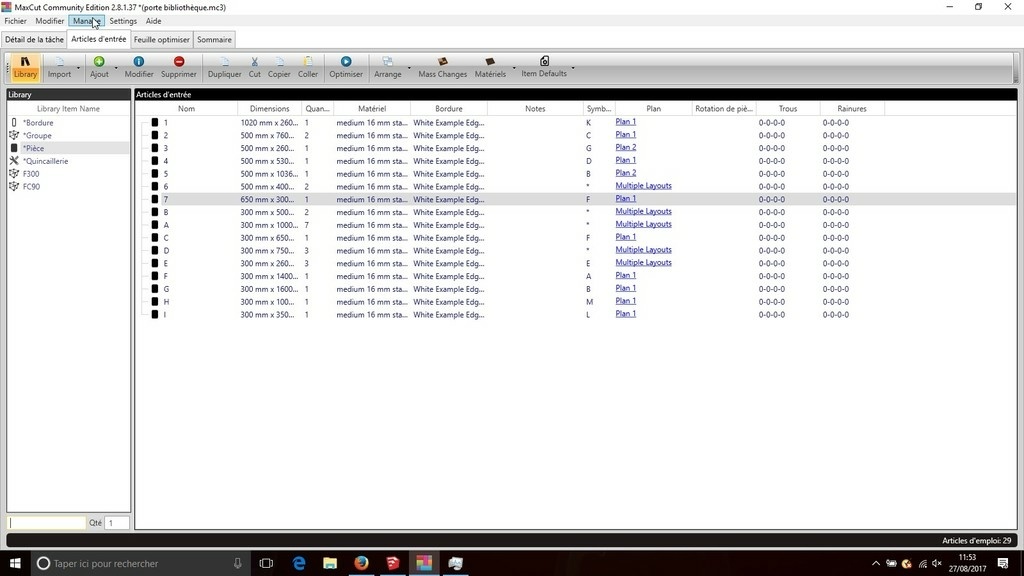

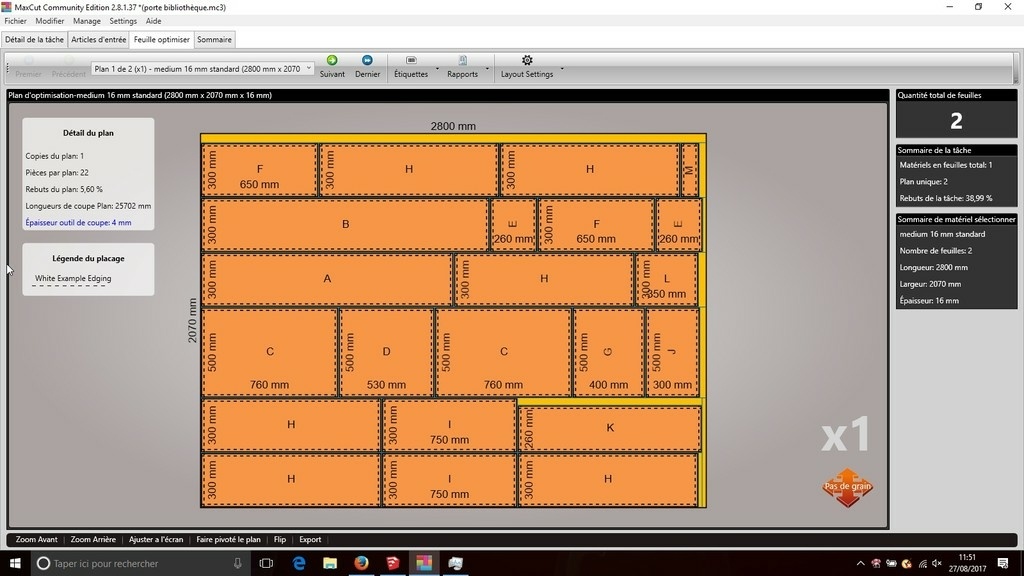

J'ai donc cherché un logiciel pour optimiser la coupe de mes panneaux et déterminer le nombre de plateaux nécessaires à la réalisation du projet. Je suis tombé sur la trouvaille de maxicut(merci à lui).

Le logiciel est très simple et a fait son office.

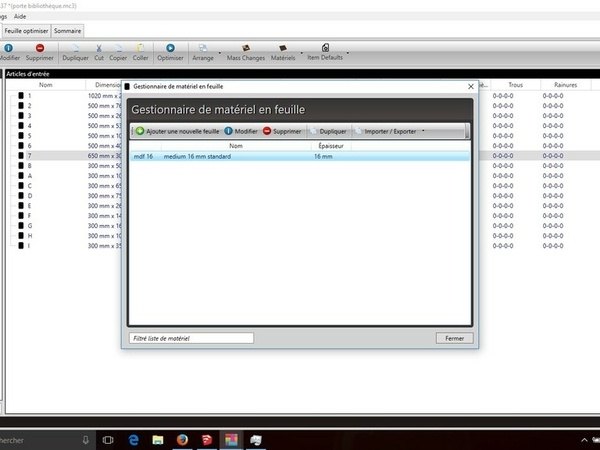

Il faut déterminer les dimensions de la feuille (panneau)

puis créer les pièces pour réaliser le calepinage. C'est quand même très pratique et gratuit

Publié Mis à jour

Partager

Achat matériel

Matériaux :
Suite à vos conseils je suis allé acheter du médium en 19 mm chez réseau pro. J'ai donc pris 2 plaques qu'ils m'ont coupées en 2 pour pouvoir la transporter (taille de la plaque 2,80 m * 2,07 m )

Le chêne était en stock, donc pas de problème.

La quincaillerie :
Fixations murales gauche et droite

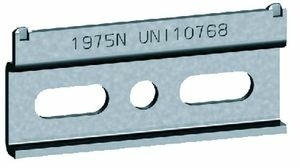

avec les plaquettes

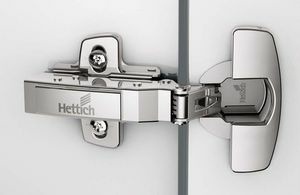

Les charnières avec frein et sans frein

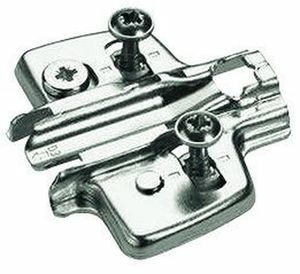

Les embases qui vont avec

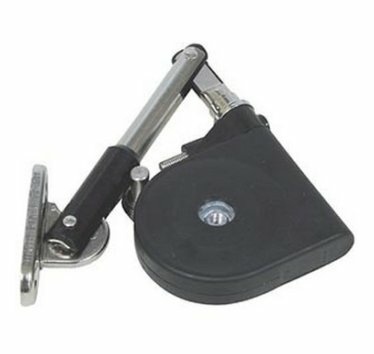

Les charnières et le compas abattant

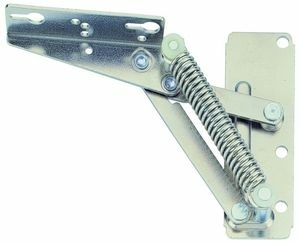

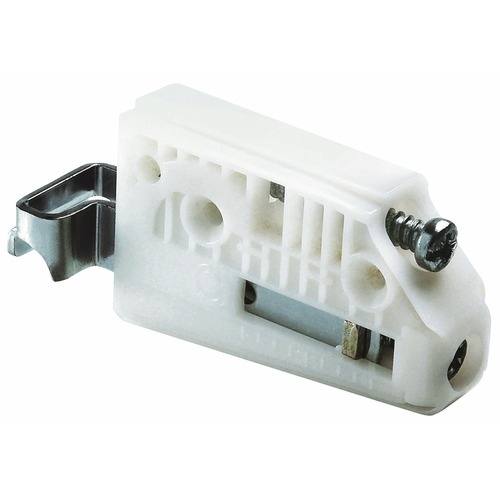

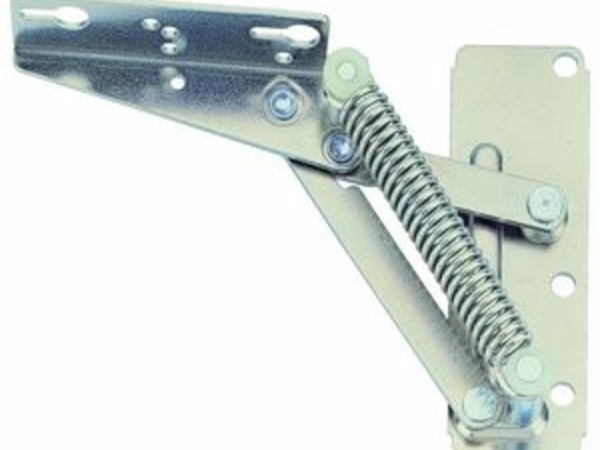

Le compas pour la porte relevante

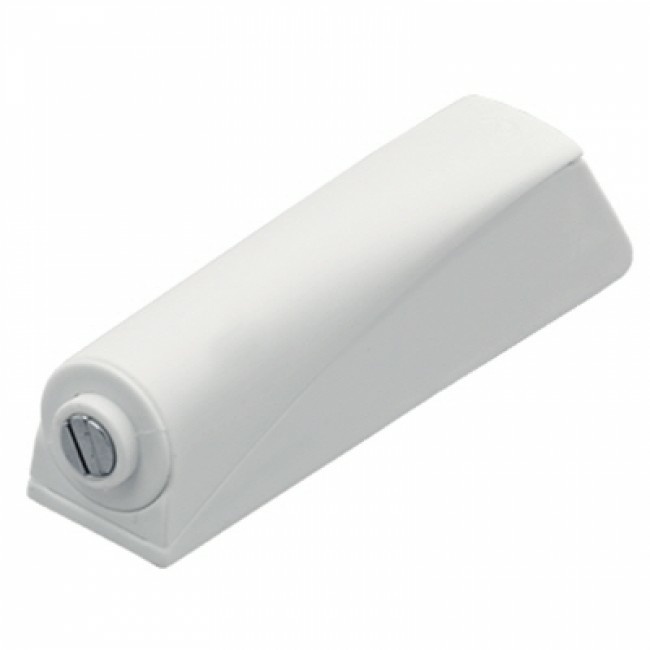

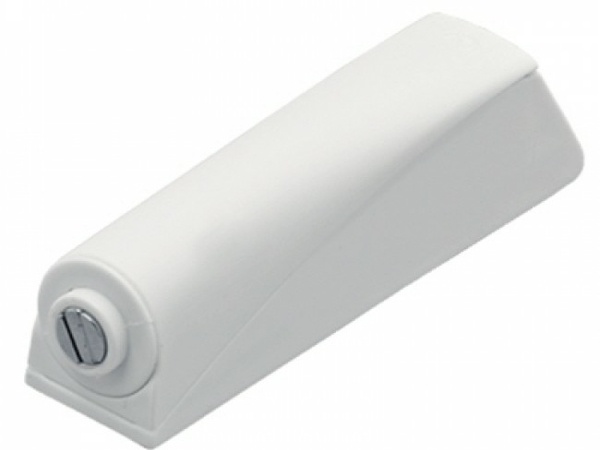

les butées de porte

Publié

Partager

Le débit

Ici rien d'exceptionnel l'ensemble a été débité à la scie sur rail et à la scie à format.
Je n'aime pas trop le medium, mais il faut avouer que le gain de temps est énorme par rapport au massif.

Pour le massif il a donc fallu ajouter les étapes de dégauchissage et rabotage puis de collage. (beaucoup plus long)

Publié

Partager

Assemblage des caissons

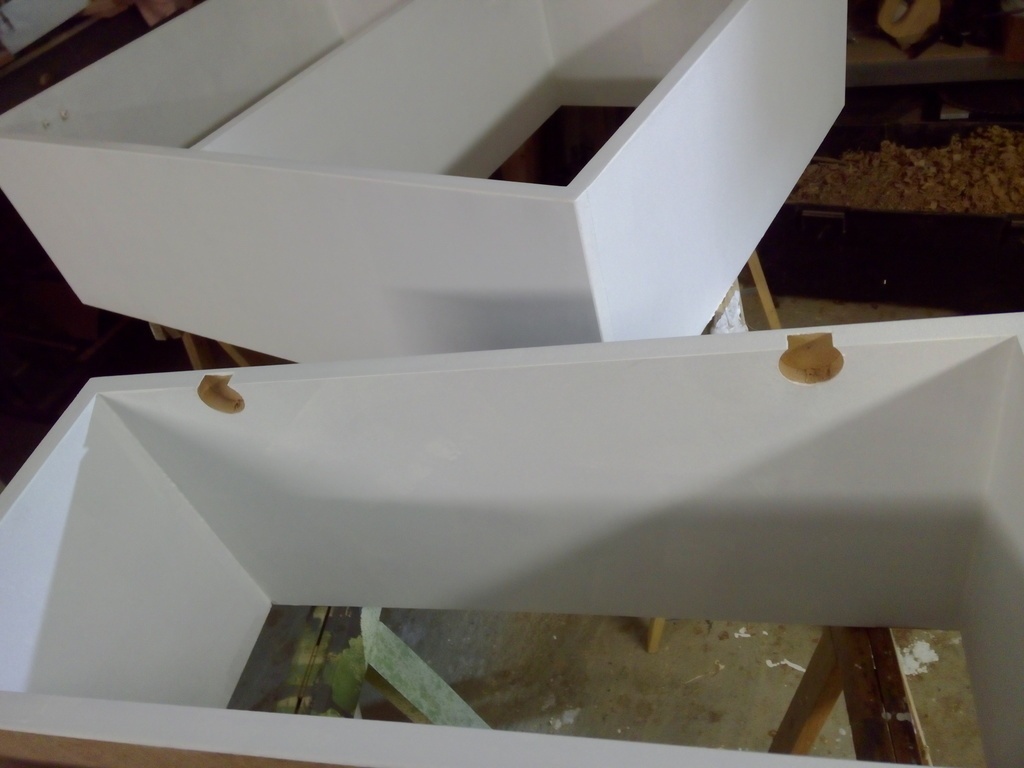

Les caissons en medium ont été assemblés à l'aide de dominos.

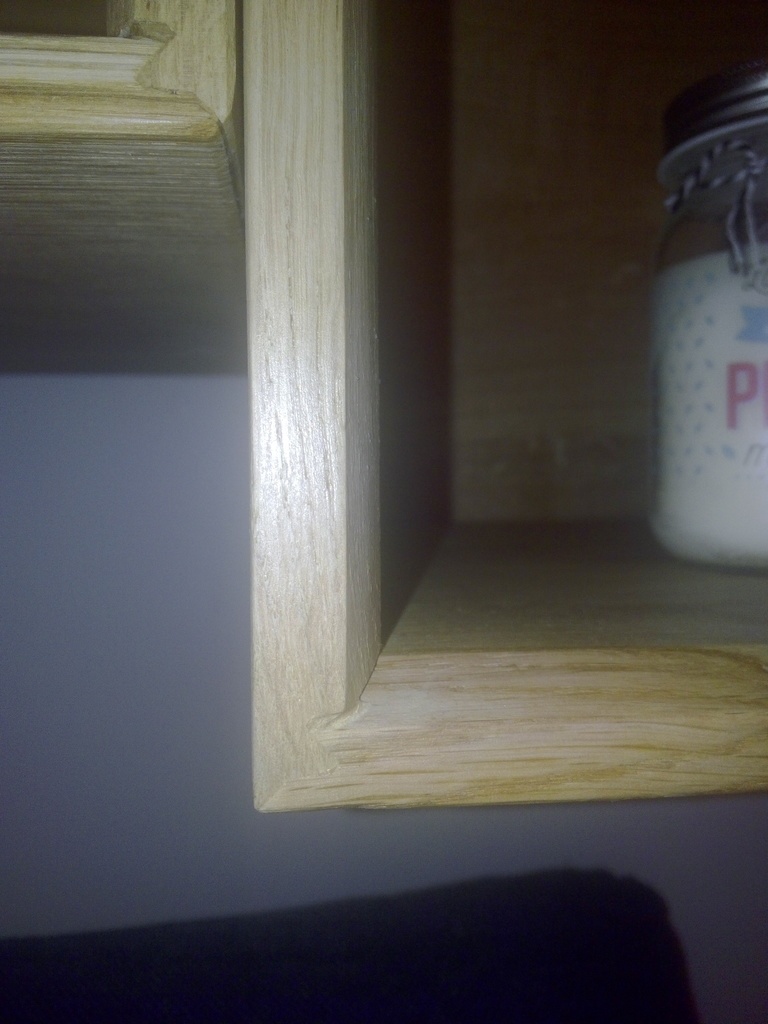

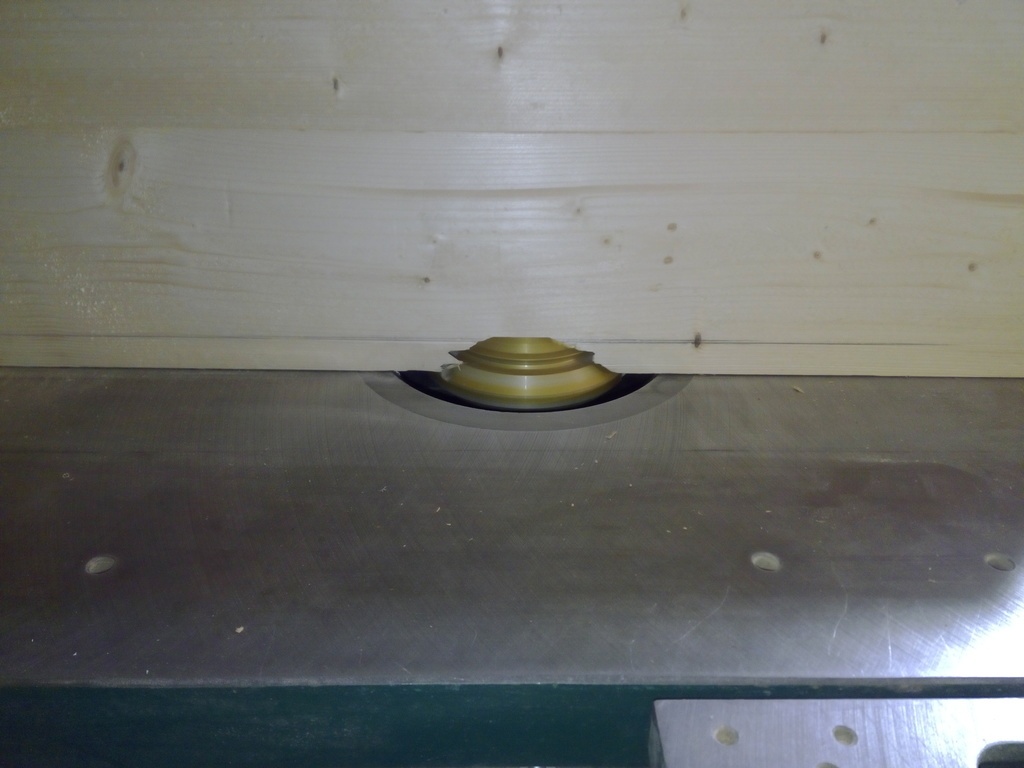

Les caissons en chêne ont été assemblés par bouvetage à 45° à l'aide d'outil de toupie puis rainurés pour accueillir un fond en chêne de 6 mm en massif.

Publié

Partager

Peinture

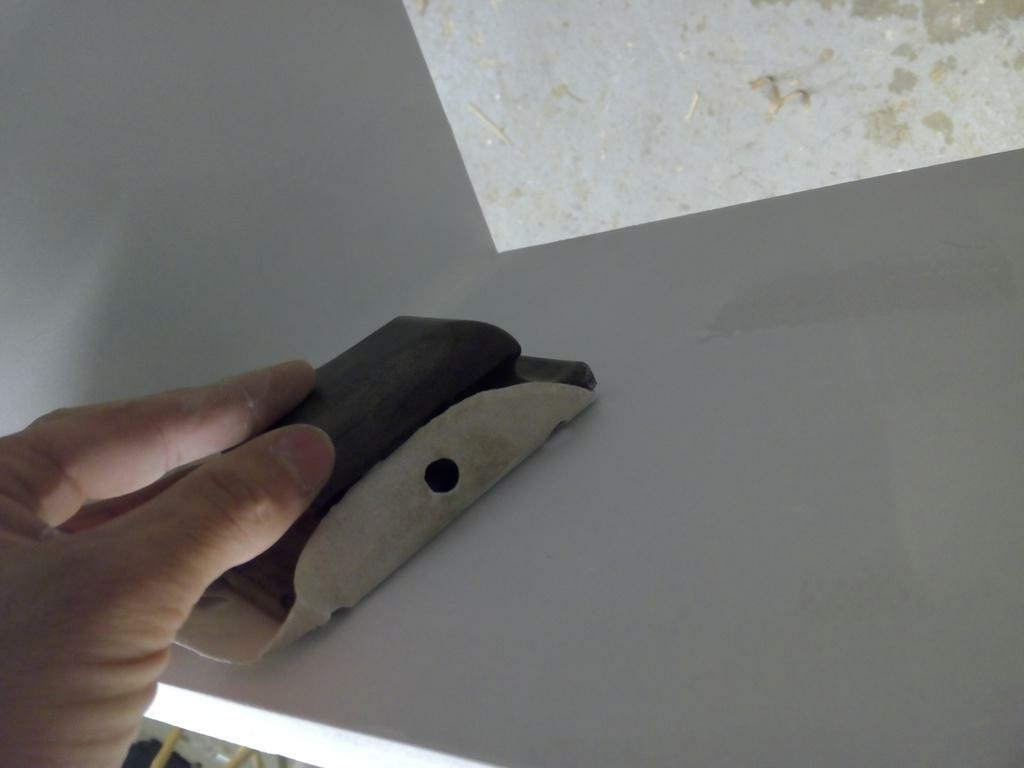

Après avoir bien poncé les chants au 220. Je suis allé chez zoplan où le vendeur m'a donné quelques conseils.

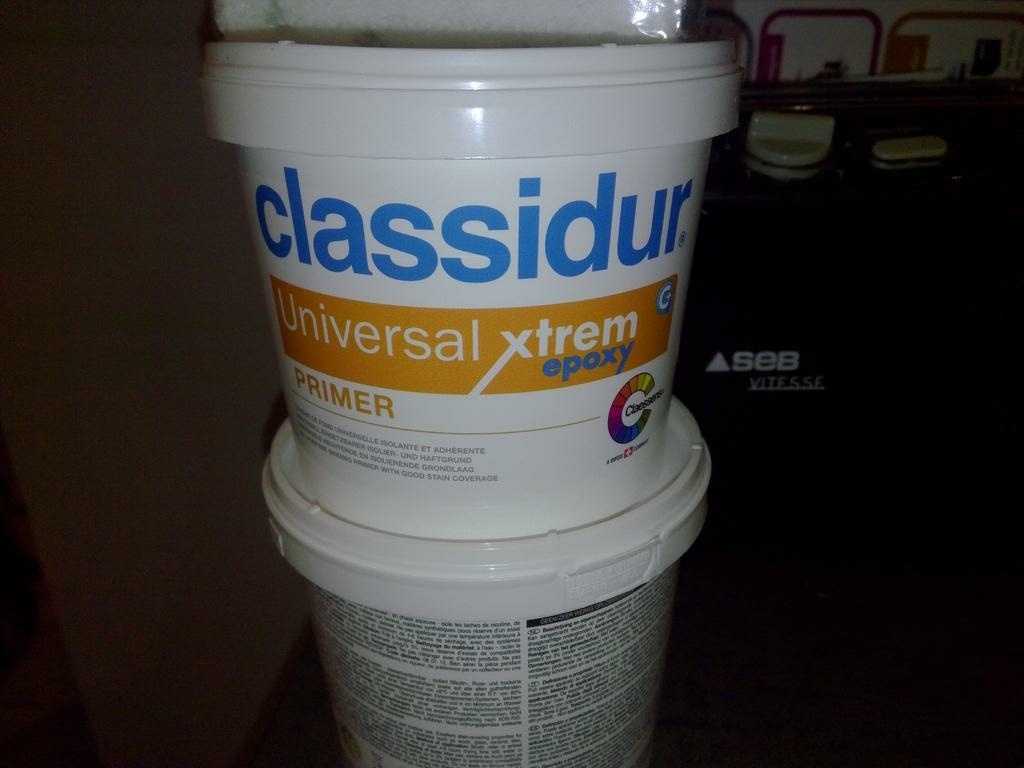

Appliquer un apprêt à l'aide d'un rouleau microfibre humidifié au préalable puis attendre 72 h (ne pas utiliser ce rouleau même s'il a été lavé)
J'ai appliqué 2 couches puis 2 couches au rouleau microfibre avec égrenage entre les couches.

Publié

Partager

Les charnières.

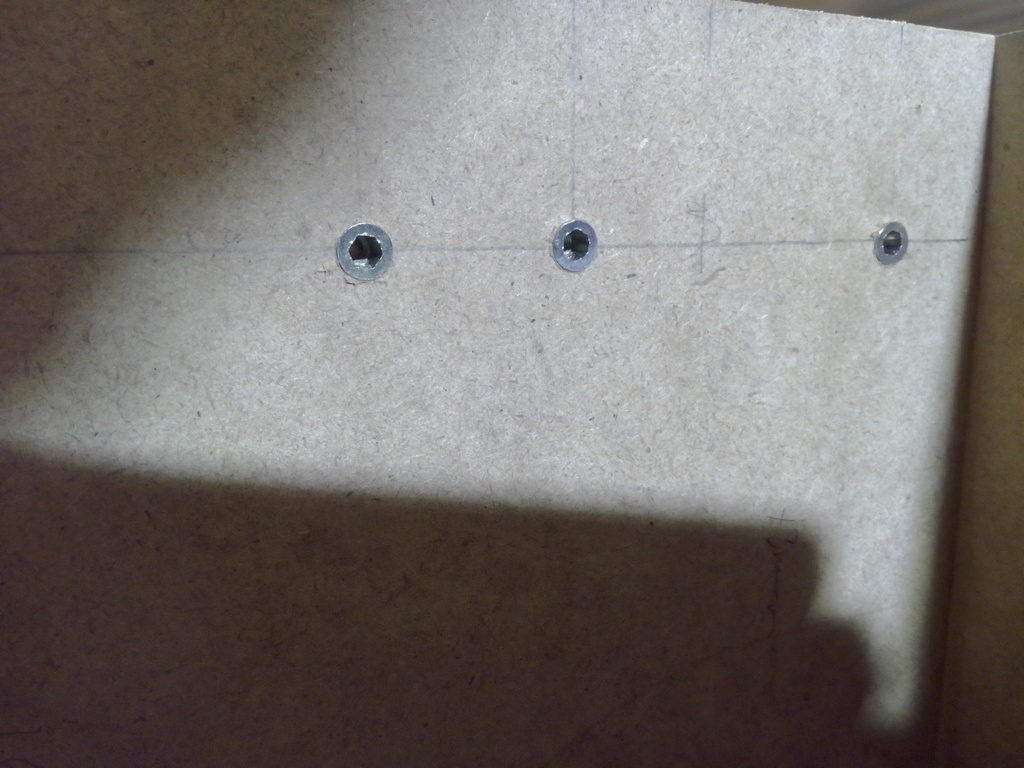

Pour les charnières j'ai réalisé les perçages à la perceuse à colonne. J'avais le gabarit de perçage Blum mais je me suis trompé à la commande j'ai pris ceux avec un entraxe de 52mm

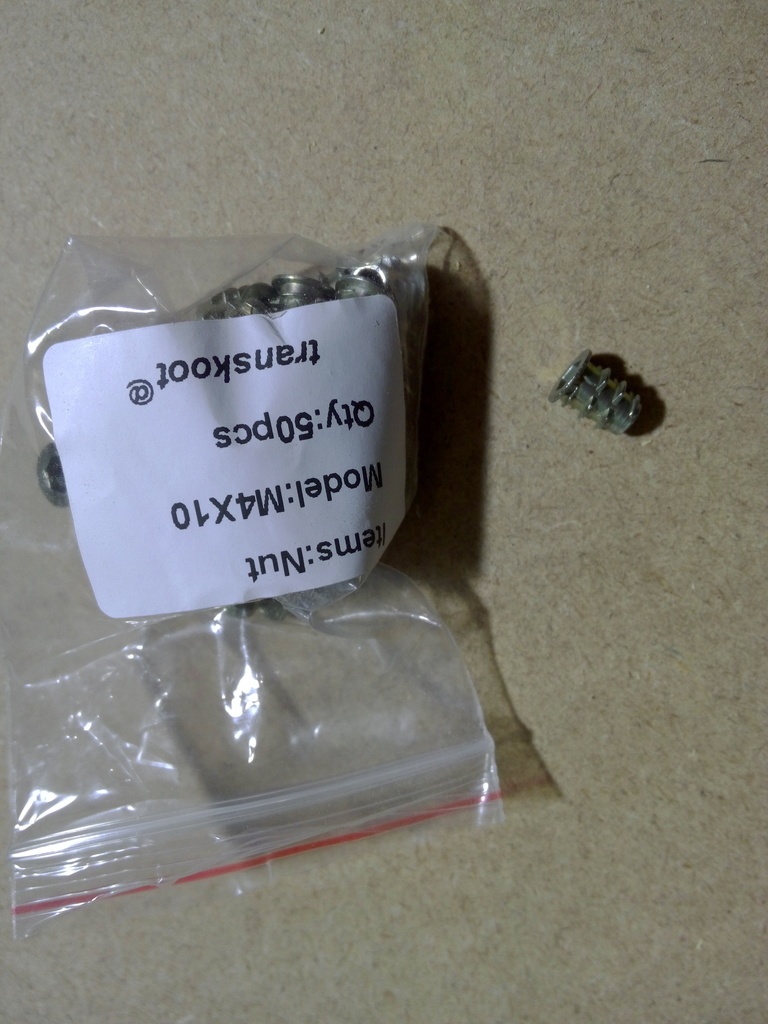

Pour la porte relevable j'ai préféré mettre de inserts rapportés.
(Commandé sur Aliexpress mais de qualité médiocre)
Le système pour la porte abattantes est celui qui m'a été proposé par zeloko.

Publié

Partager

Installation de l'ensemble.

L'ensemble est fixé au mur à l'aide de la quincaillerie présenté. Ça passe sans problème. Marquage, perçage et pose des éléments.

Publié

Partager

Bilan

L'ensemble s'est plutôt bien passé. La réalisation a un peu changé, notamment à cause du rideau.

contre la quincaillerie pour la porte relevable est un peu raide.

Un bon apprêt et une bonne peinture aide à obtenir un bon résultat.

Nous n'avons pas mis de fond car soit ce sont des meubles fermés, soit des livres occuperont l'espace.

Je remercie ceux qui m'ont aidé pour le choix de la quincaillerie, pour l'épaisseur des panneaux, etc...

Publié


Discussions

chênedinspiration a publié le pas à pas "Étagères murales".il y a 1 an
chênedinspiration a publié l'article "Calepinage".il y a 1 an
Boris Beaulant


Joli projet !

Système pour 2 portes à ouverture verticale

Dans cette cuisine, pour les éléments hauts, j'avais utilisé des charnières AVENTOS HK de Blum. Facile à poser, et pratique à régler. Reste que ça prend un peu de place dans le placard.

système de basculement d'une porte pour de venir plateau

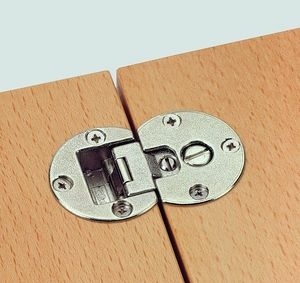

Dans ce meuble TV, j'avais utilisé des charnières Kimana pour les portes abattantes. Elles sont à utiliser avec un système de compas si tu veux en faire un bureau qui aura donc une charge.

Pour Maxcut, je suis de ton avis, c'est top pour une estimation. Surtout en le mixant avec le plugin de fiche de débit pour exporter en CSV.
Après, il est assez rare que je me serve de la génération auto pour faire mes coupes. En principe, je calpine à la main pour les organiser comme je veux.

chênedinspiration


Dans cette cuisine, pour les éléments hauts, j'avais utilisé des charnières AVENTOS HK de Blum. Facile à poser, et pratique à régler. Reste que ça prend un peu de place dans le placard.

Elles ont l'air vraiment bien, mais je ne sais pas à quel prix tu les as. N'ayant pas de fournisseur Blum vers chez moi, je passe par internet et la paire est à 45 € chez foussier.
Après recherches, je vais peut être me reporter sur les hettich porte relevable que j'ai à 27 €.

Dans ce meuble TV, j'avais utilisé des charnières Kimana pour les portes abattantes. Elles sont à utiliser avec un système de compas si tu veux en faire un bureau qui aura donc une charge.

Merci, j'avais oublié ces réalisations. Merci du rappel ;). Je pense que je partirai sur ce type de charnière et une paire de compas pour la partie bureau.

Pour Maxcut, je suis de ton avis, c'est top pour une estimation. Surtout en le mixant avec le plugin de fiche de débit pour exporter en CSV.

J'ai tout retaper car mon plan qui était au début juste une esquisse n'a pas été fait dans les règles de l'art pour obtenir une fiche de débit correcte. Mais je n'avais pas fait attention qu'on pouvait utiliser le format scv pour l'intégrer à Maxicut.

Merci de ton aide.

(HORS-SUJET) : j'ai peut-être mal cherché mais je n'ai pas trouvé la commande pour citer un passage (je me souviens vaguement d'un échange avec Niconathy où tu l'avais indiqué mais je ne suis pas arrivé à le retrouver. Peut-être que tu avais fait un article sur la liste des commandes utilisables sur l'air du bois, citer quelqu'un, citer un passage, émoticône, etc.

Boris Beaulant


@gregmarne : j'ai peut-être mal cherché mais je n'ai pas trouvé la commande pour citer un passage

J'ai modifié ton commentaire. Edite le et tu verras la syntaxe. Il faut juste mettre un > en début de ligne.

N'ayant pas de fournisseur Blum vers chez moi, je passe par internet et la paire est à 45 € chez foussier.

Je ne sais plus le prix. Mais parfois le temps de réglage ou d'ajustement d'un matos 20 euros moins cher est largement pris par le taux horaire d'un boulot ;)


Pour maxcut, je te conseille de faire une modélisation SU qui va bien. Même depuis un esquisse, c'est facile d'en faire des composants. Ainsi, tu peux facilement jouer avec la taille de tes placard et regénéré ton calpinage en deux cliques.

chênedinspiration


J'ai modifié ton commentaire. Edite le et tu verras la syntaxe. Il faut juste mettre un > en début de ligne.

C'était tout bête. Merci.

Je ne sais plus le prix. Mais parfois le temps de réglage ou d'ajustement d'un matos 20 euros moins cher est largement pris par le taux horaire d'un boulot ;)

c'est vrai. Comme c'est un projet perso, le temps n'est pas compté ;)

Atelier bois couleur


Bonjour, joli projet. J'ai toutefois 2 petites questions :
Pourquoi choisir du MDF de 16 plutôt que du 19 ? Pour les caissons éventuellement mais pour les portes n'as tu pas peur que cela fasse un peu cheap ? De plus il me semble que les charnières invisibles s'y installerons mieux et que tes assemblage s'en trouverons bien facilités et gagnerons en robustesse (Lamello ? Domino ? tourillons ?).
Ensuite, ne vaudrait-il pas mieux réaliser les parties en chêne en panneaux plaqués chêne (agglo ou CP) plûtot qu'en massif, quitte à mettre des alèses massives en bordure en lieu et place des chants plaqués ? A mon avis tu y gagnerais en coût et surtout (vu que tu semble avoir du chêne en stock) en stabilité sur le long terme.
Les 30% de marges que tu comptes sur le brut me semble un peu léger si tu pars du brut. En général on double sur le volume.

chênedinspiration


Bonjour, joli projet. J'ai toutefois 2 petites questions : Pourquoi choisir du MDF de 16 plutôt que du 19 ? Pour les caissons éventuellement mais pour les portes n'as tu pas peur que cela fasse un peu cheap ? De plus il me semble que les charnières invisibles s'y installerons mieux et que tes assemblage s'en trouverons bien facilités et gagnerons en robustesse (Lamello ? Domino ? tourillons ?).

justement c'est question que je me posais, mais maintenant je pense que je partirai pour du 19 mm pour les portes :)
L'assemblage sera fait par domino

Ensuite, ne vaudrait-il pas mieux réaliser les parties en chêne en panneaux plaqués chêne (agglo ou CP) plûtot qu'en massif, quitte à mettre des alèses massives en bordure en lieu et place des chants plaqués ? A mon avis tu y gagnerais en coût et surtout (vu que tu semble avoir du chêne en stock) en stabilité sur le long terme.

Pour le côté du coût, il sera inférieur avec du chêne massif en ce qui me concerne car j'ai un stock de chêne (j'avais trouvé 4 m3 d'un mélange de chêne et de merisier pour 400 €). J'avais indiqué le prix pratiqué chez mon scieur car la question du prix revient souvent. Je voudrais essayer de présenter un pas à pas en passant par le plus d'étapes et d'interrogations possibles.

Pour le côté bois massif. C'est aussi question d'idéologie, je préfère travailler le massif.

Les 30% de marges que tu comptes sur le brut me semble un peu léger si tu pars du brut. En général on double sur le volume.

C'est peut-être un peu juste. D'habitude je compte 50 % de plus, mais les dimensions étant faibles la perte sera moindre.

Merci à toi

Atelier bois couleur


Pour le massif, si c'est un choix "idéologique" alors rien à redire. Pour les 50%, en surface à ce moment là puisque je suppose que tu vas faire des panneaux collés, ça devrait aller. Par contre, le 16 pour les caissons, je persiste bof-bof. Le MDF c'est fragile ! En faisant des assemblages à la dominoteuse, il m'est déjà arriver d'avoir des éclatement en insérant le domino dans du 19 (6x40 fraisage 15-25) rien que parce que j'avais mis trop de colle du coté des 15mm alors dans du 16 😒 Il faut laisser au minimum 3 à 4 mm de matière lors du mortaisage. La DF500 est réglable en 12,15,20 et 25 mm Dans du 16 tu vas prendre, je suppose des 5x30 donc tu seras obligé de fraiser à 15mm de chaque coté (sauf à faire 12-20 mais là ta colle va se mettre au fond coté 20 et être inefficace) il te restera donc 1mm de matière. Je pense que tu vas avoir quelques soucis, sans compter le risque de sortie de la fraise et là ... Attention les doigts !

Boris Beaulant

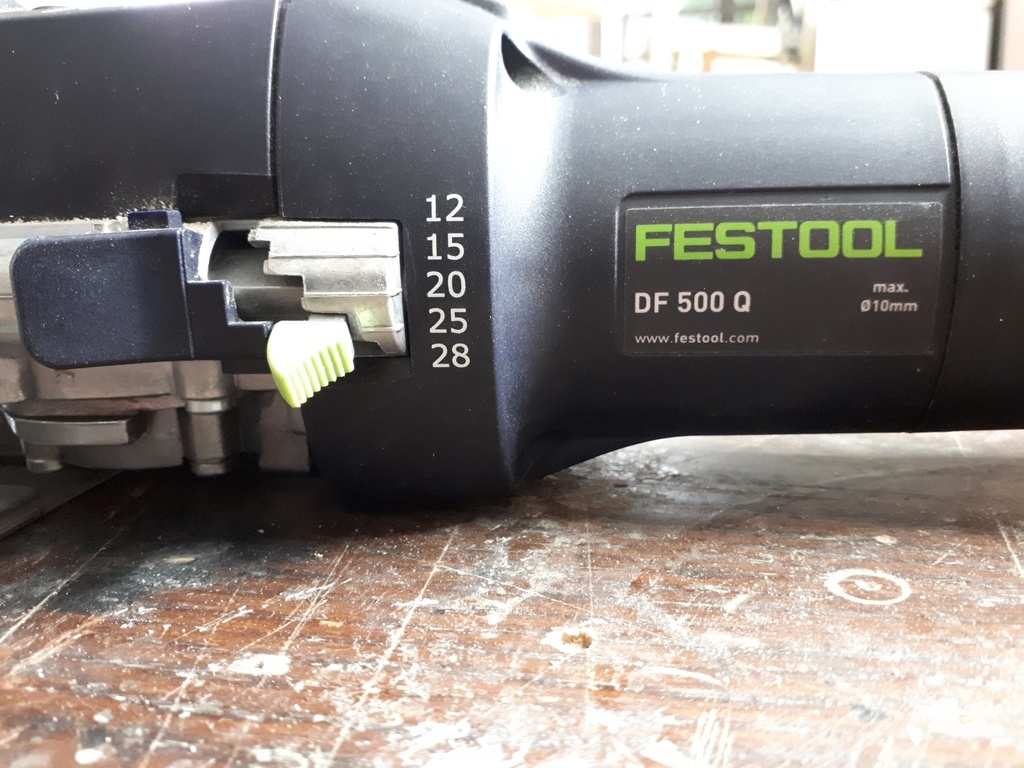

@tp2415 Je me permets une petite correction : la DF500 est réglable en 12, 16, 20, 22, 25, 28, 36, 40.

Atelier bois couleur


@zeloko je parlais de la profondeur de fraisage pas de la hauteur de la plaque

Boris Beaulant


@tp2415 ha oui, pardon !

chênedinspiration


@tp2415 je souhaite rester sur le massif autant que possible car j'aime savoir d'où vient le bois travaillé. J'utilise tant que possible le bois issu des forêts alentours (sur un rayon de 70 km en général). Mais aussi j'essaie de limiter l'utilisation de panneaux dérivés du Bois qui sont composés de divers produits dont je ne connais pas la composition. Je fais donc une exception ici pour le problème de la peinture.

Pour l'épaisseur, je vais me fier à ton expérience. Je vais donc m'orienter vers des panneaux de 19 mm.

Pour la profondeur de fraisage, je ne suis pas trop embêté car je fais mes Dominos et je garde toujours une barre non découpée pour les cas où la dimension standard ne convient pas à ce que je veux faire.

Merci d'avoir pris le temps de l'explication

Atelier bois couleur


@gregmarne pas de soucis pour le massif je ne suis pas un gourou de l'agglo lol tant que tu peux te le permettre en terme de place occupée par le collage des panneaux et de temps passé n'hésite pas. Attention juste au risque de mouvement du bois. Au pire, tu peux aussi regarder du côté ďu triply 100% chêne mais la on explose le prix. Par contre il est clair qu'il n'y a aucune certitude de la provenance des bois utilisés.
Pour le mdf de 19 ce n'est pas tant de l'expérience que deS sommes d'erreurs que j'ai pu commettre. Je laisse la 16mm aux suedois ;)

chênedinspiration a publié l'article "Achat matériel".il y a 1 an
chênedinspiration a publié l'article "Le débit".il y a 1 an
chênedinspiration a publié l'article "Assemblage des caissons".il y a 1 an
chênedinspiration a publié l'article "Peinture".il y a 1 an
chênedinspiration a publié l'article "Les charnières.".il y a 1 an
chênedinspiration a publié l'article "Installation de l'ensemble.".il y a 1 an
chênedinspiration a publié l'article "Bilan".il y a 1 an
