Cajón Flamenco type Katho

Cajón Flamenco type Katho

Bonjour à tous,

C'est un projet que j'avais commencé il y a 6 mois et que j'avais laissé de côté, j'avais eu un gros raté à la défonceuse dans la phase finale 😠 et j'étais dégoûté !

Pour ceux qui ne connaissent pas le Cajón, c'est un instrument de percussions avec un effet de caisse claire, obtenu soit avec des cordes de guitare, soit avec des "Wire snare" (un genre de peigne metalique).

Les dimensions sont de 290×290×470 mm.
Les panneaux auront une épaisseur de 8mm dans mon cas (jusqu'à 10/12mm) et la tapa de 4 mm (jusqu'à 5/6mm).

Liste des articles

Mis à jour

Partager

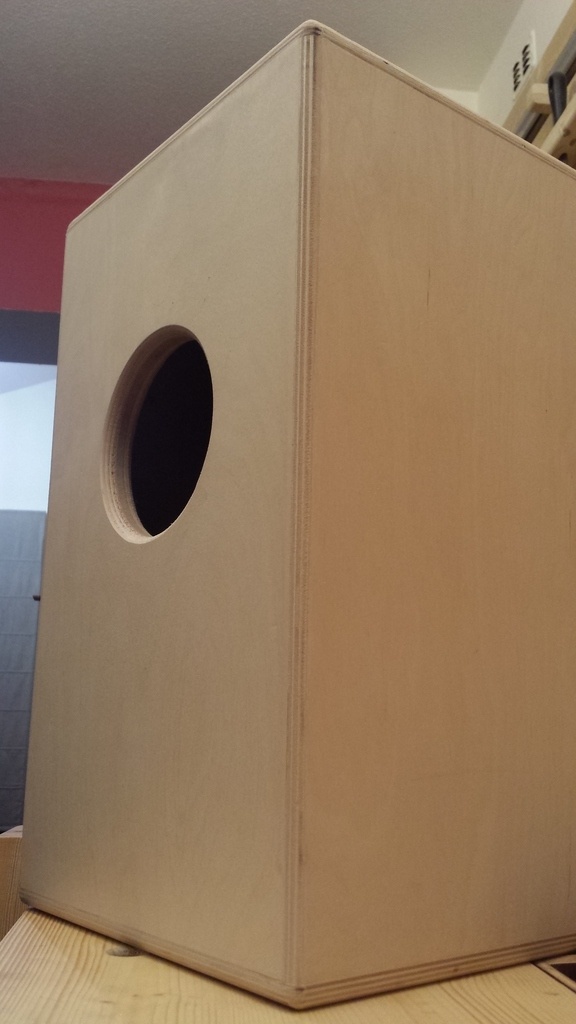

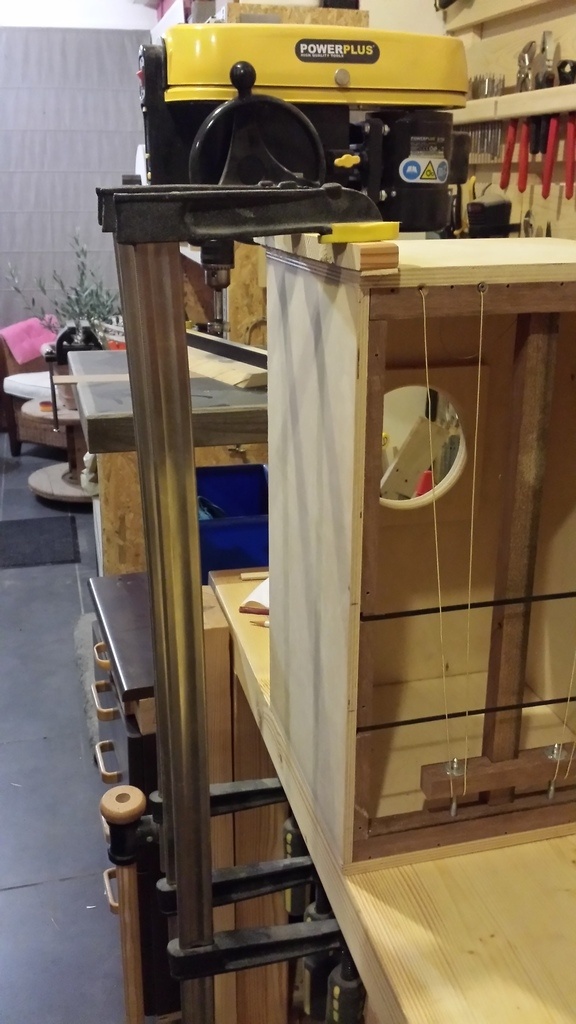

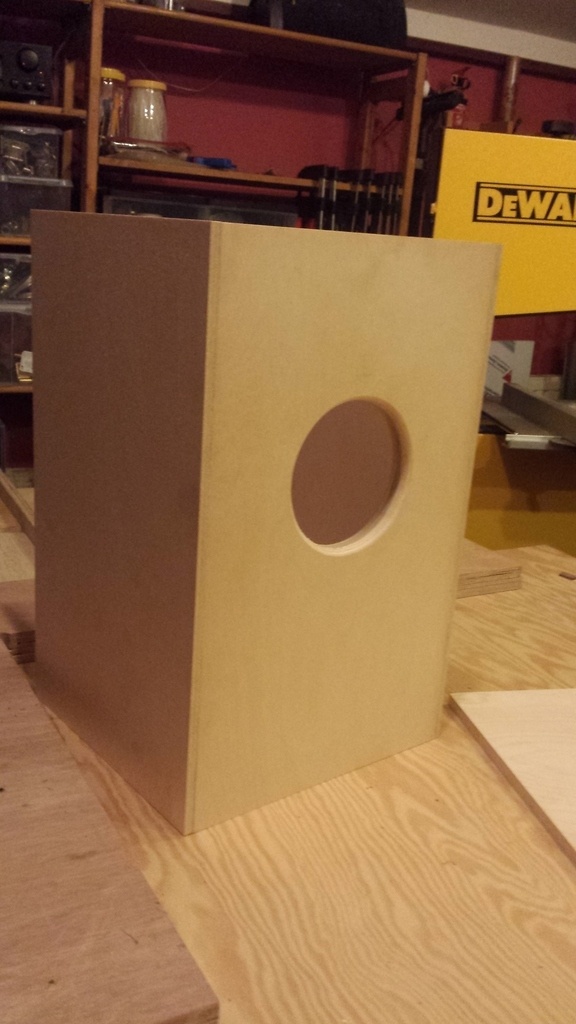

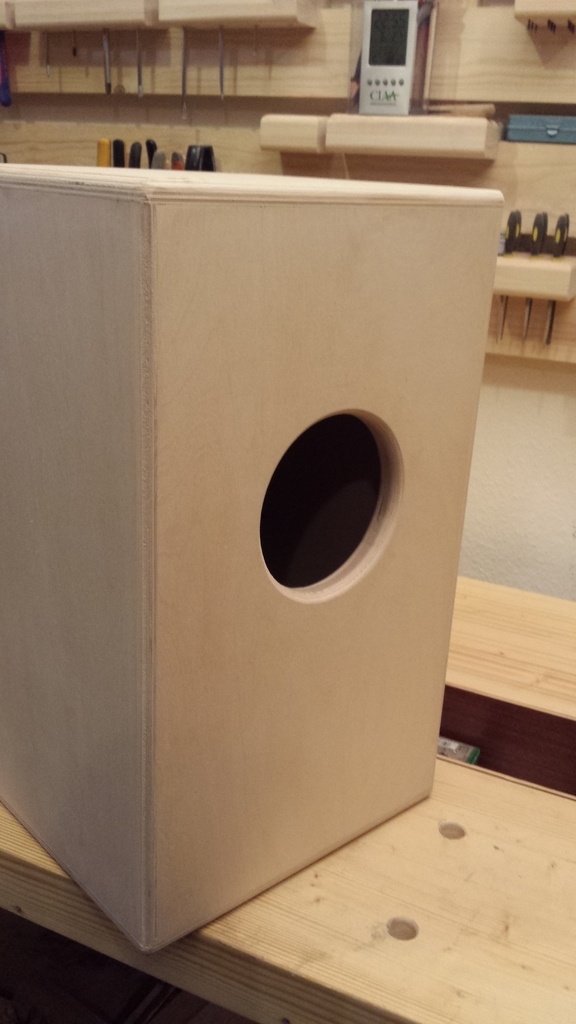

Le caisson

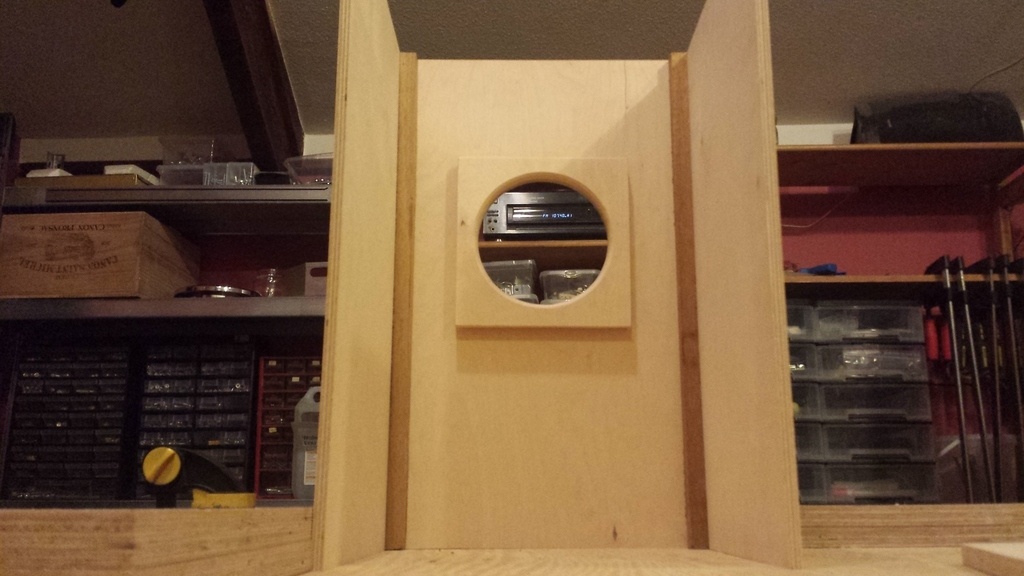

Je n'ai malheureusement pas les photos du début! On commence le collage par les côtés et l'arrière (un plan sketchup suivra).

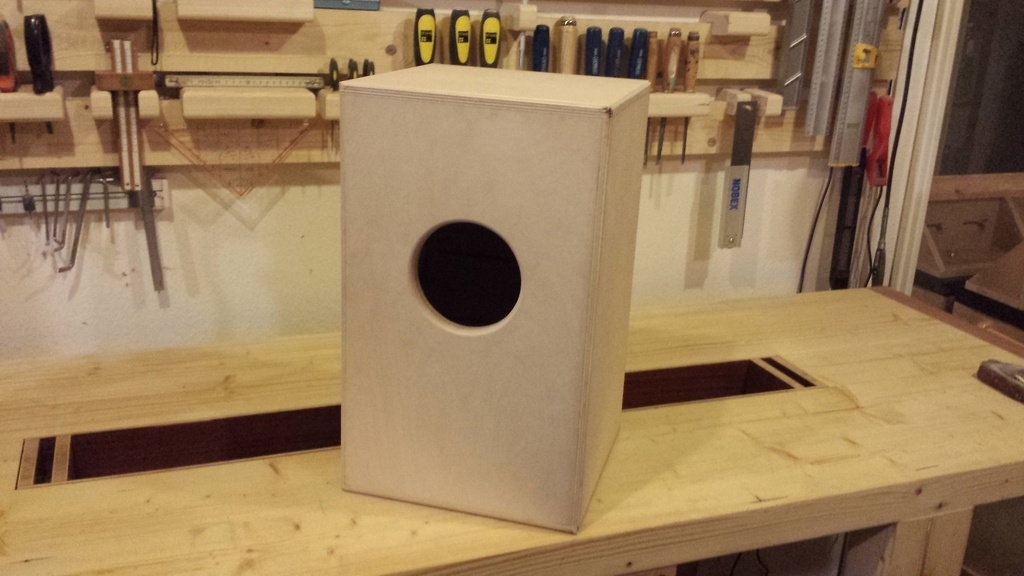

Ensuite on colle la base et le haut qui recouvrent totalement les côtés et l'arrière, ce qui lui donne une haute résistance.

Publié Mis à jour

Partager

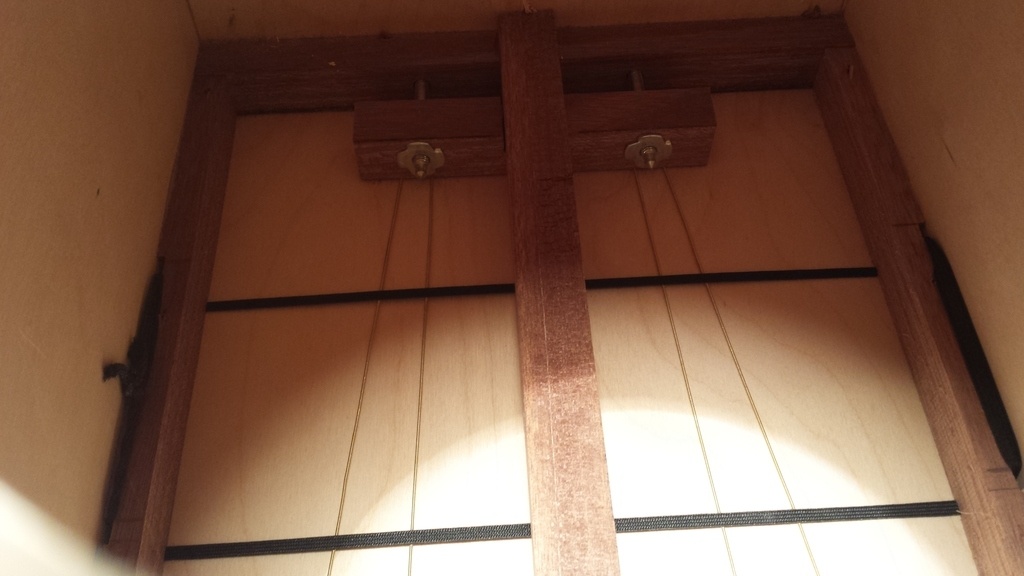

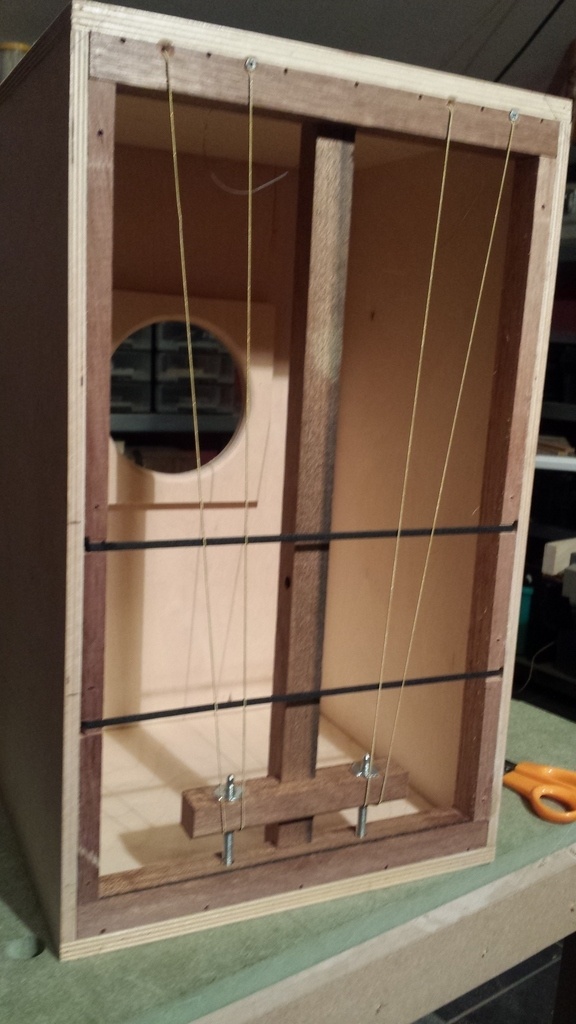

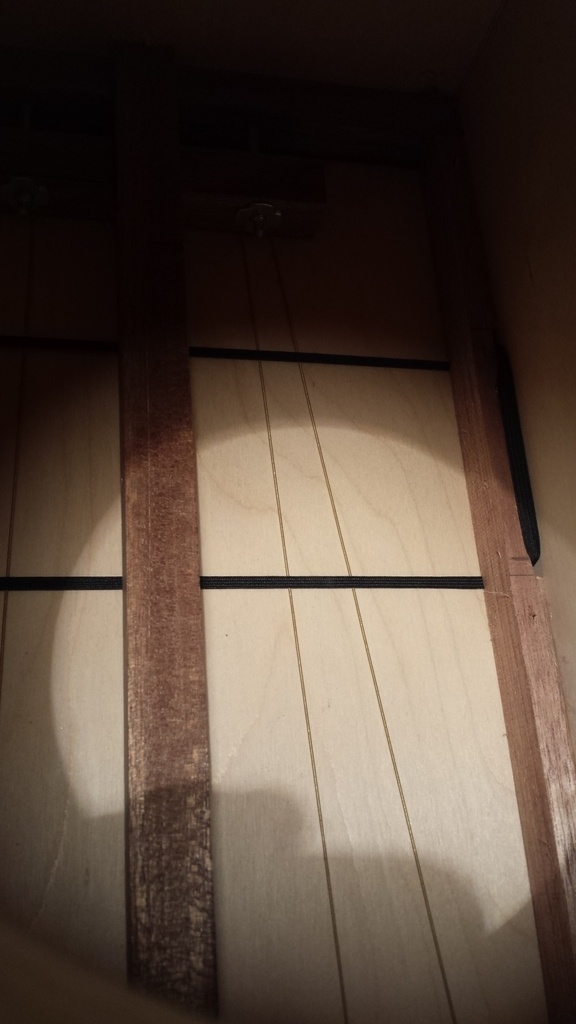

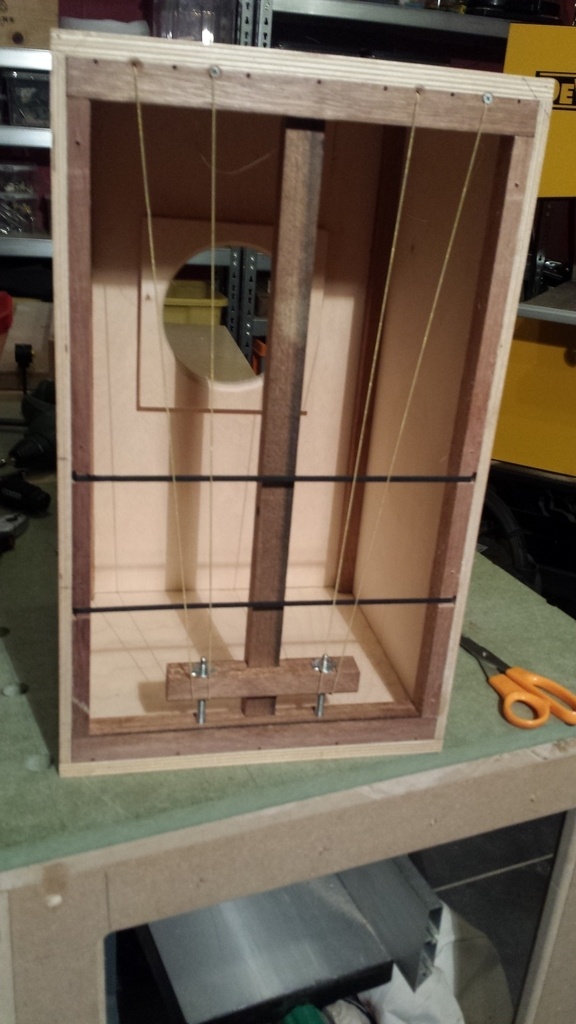

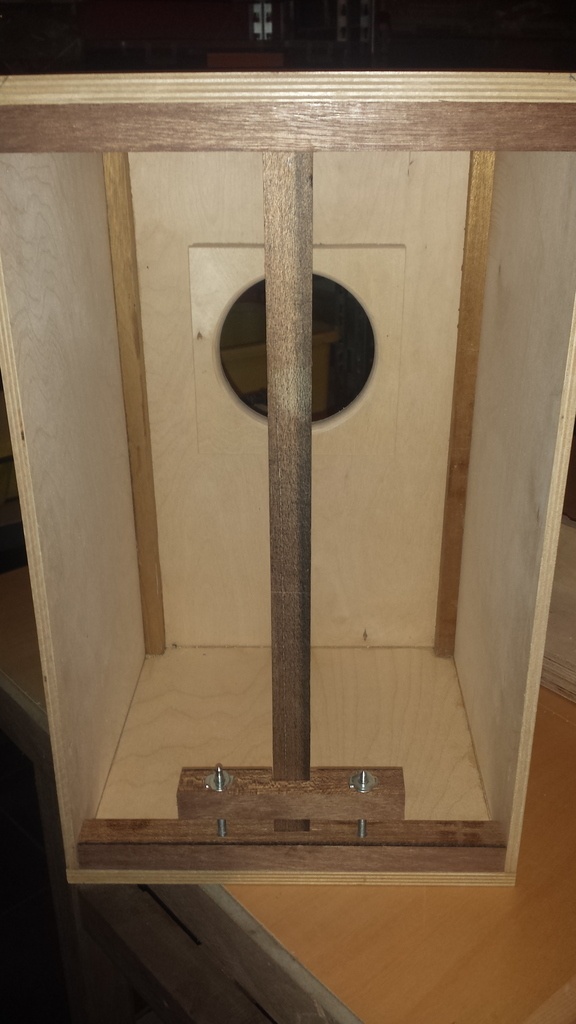

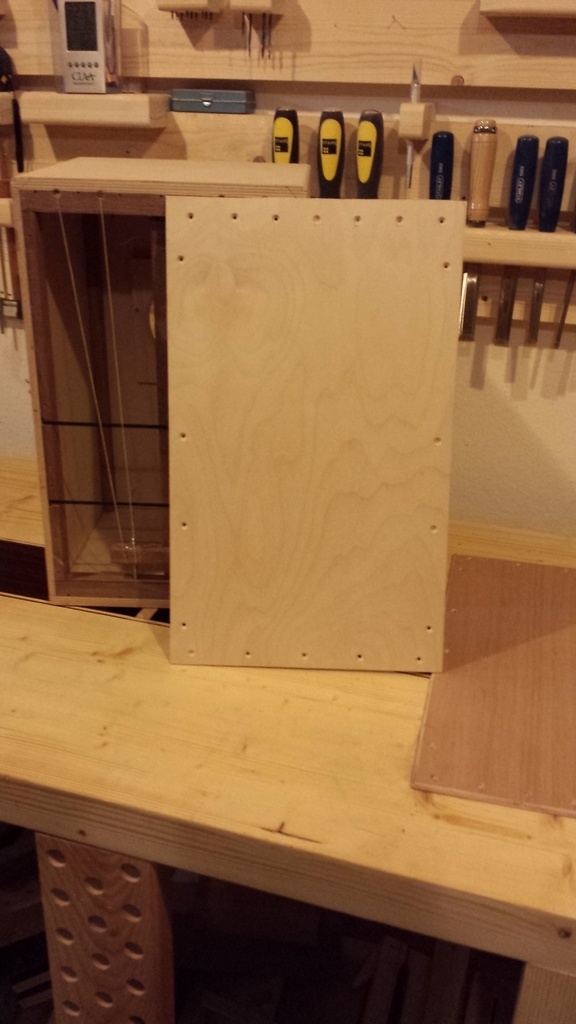

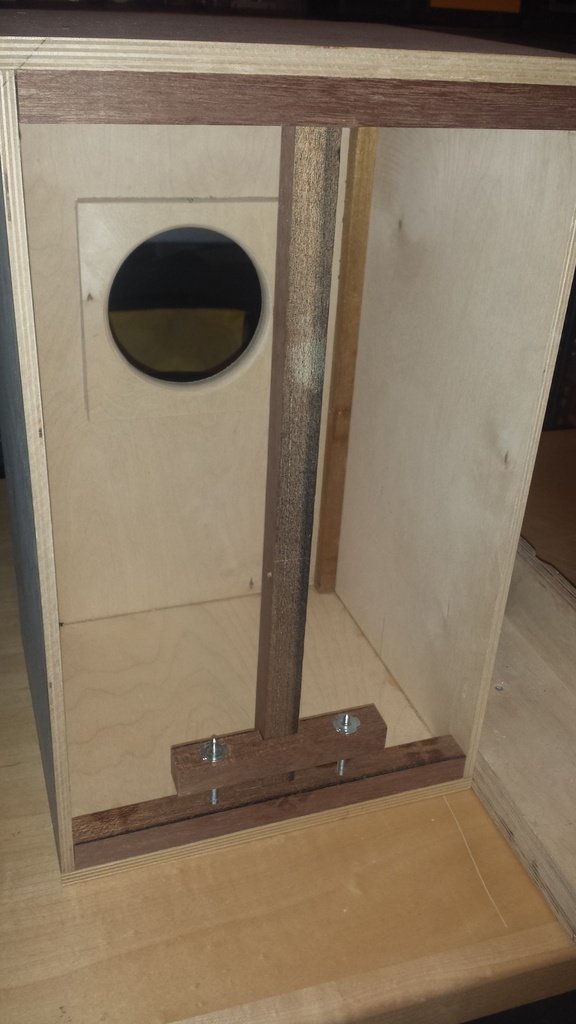

Mise en place des cordes et système de réglage de tension

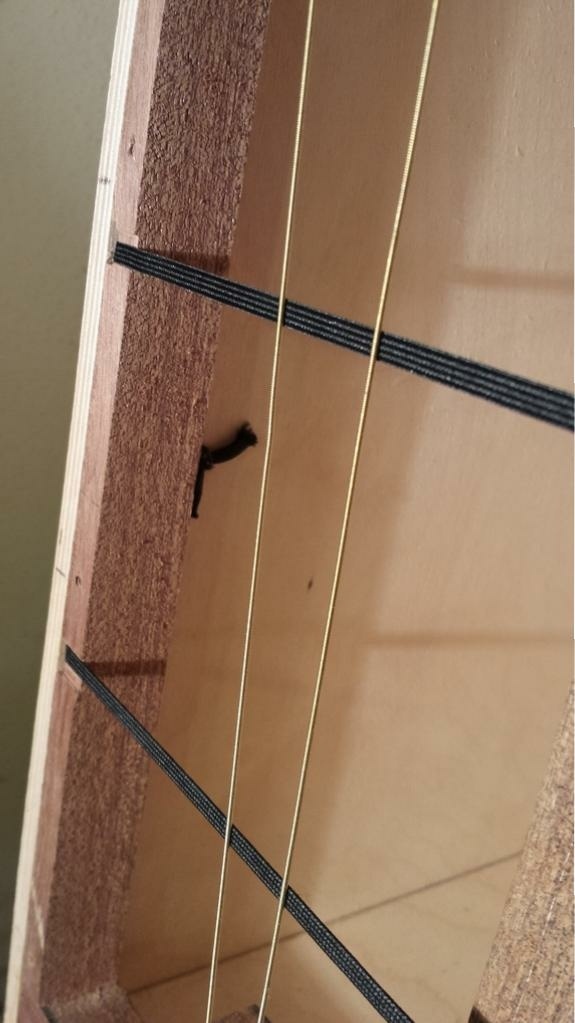

Il y a plusieurs manières de placer les cordes, dans mon cas, j'ai opté pour un double "V".

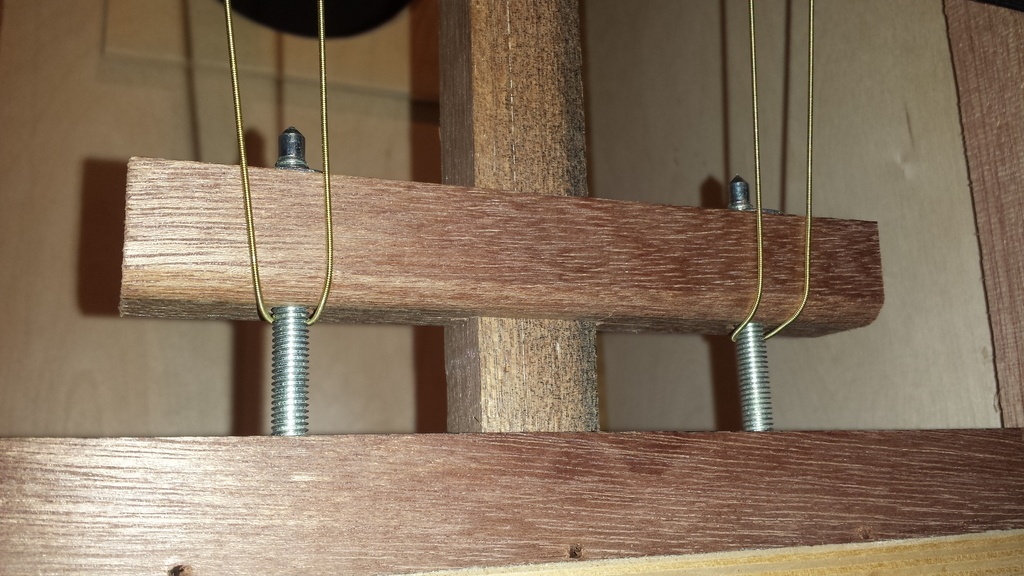

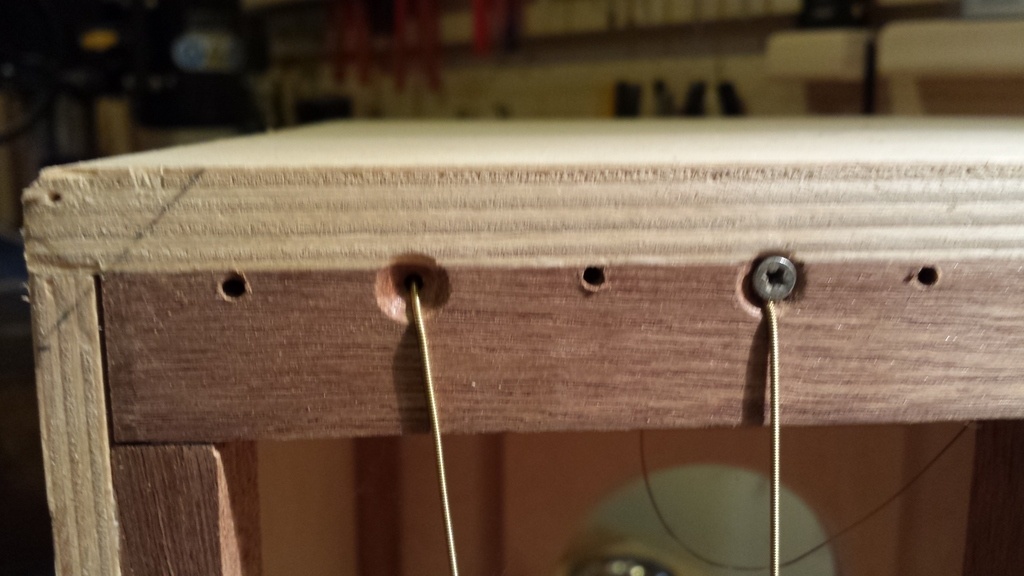

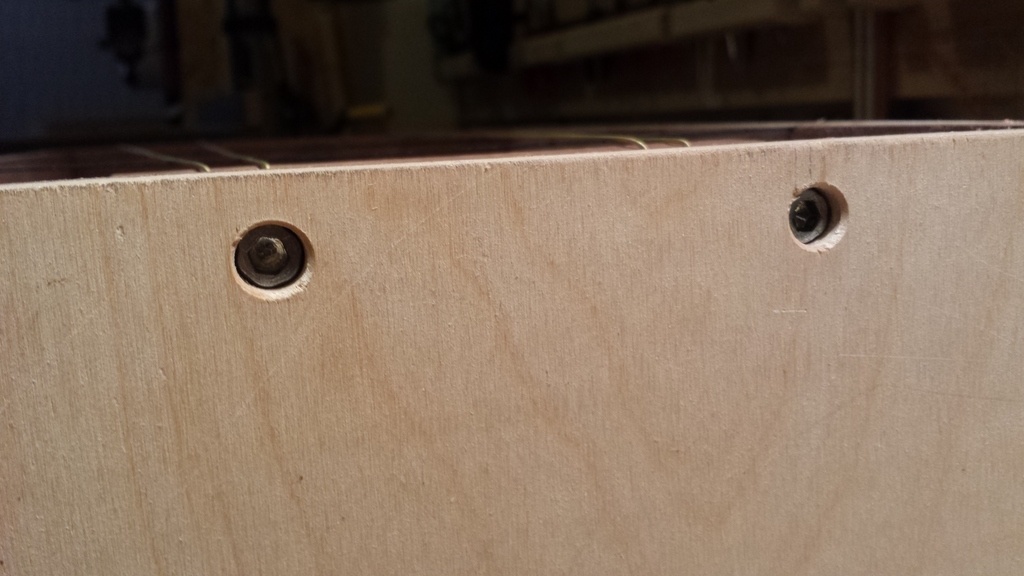

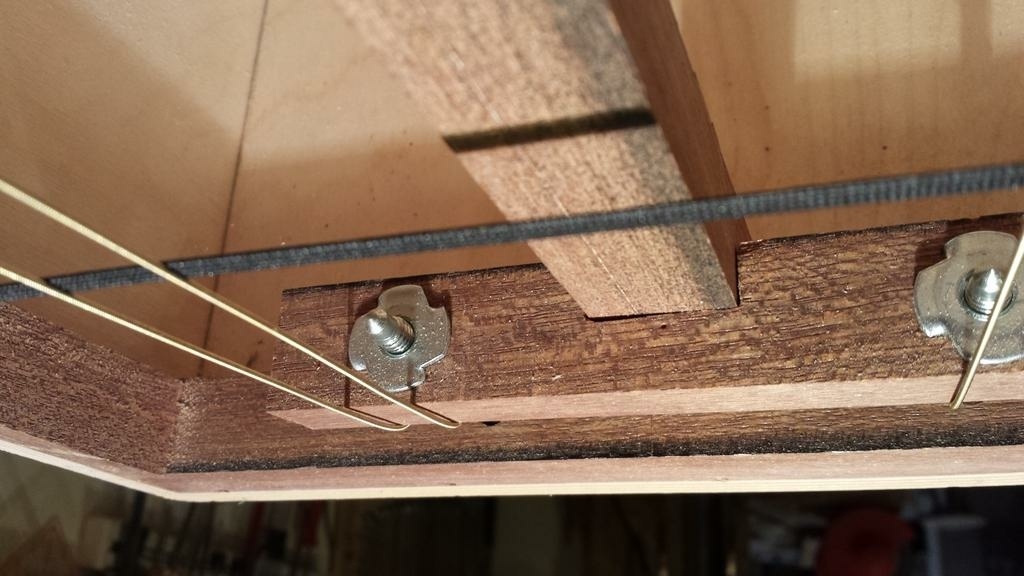

La tension se fait par le dessous du cajon à l'aide de 2 visses Allen fondues dans la base. 2 élastiques type couture, viennent se plaquer sur les cordes pour éviter les mauvaises vibrations de celles-ci.
Les images parlerons d'elles mêmes.

Publié Mis à jour

Partager

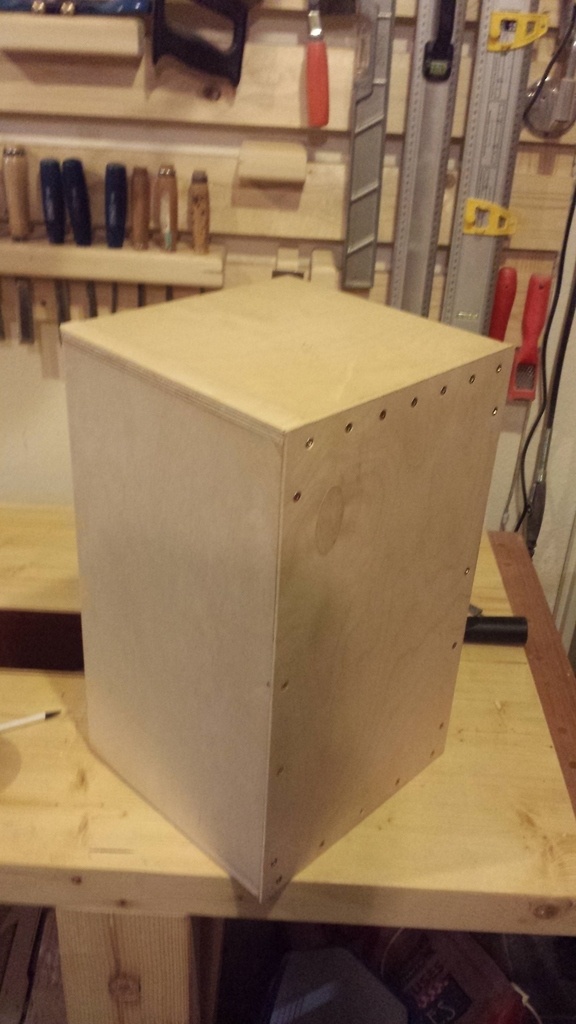

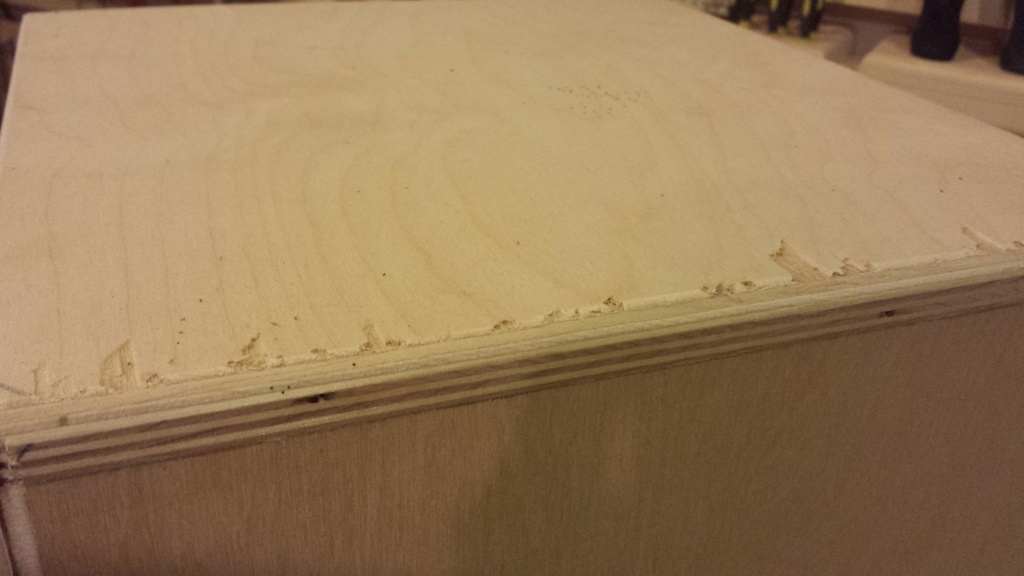

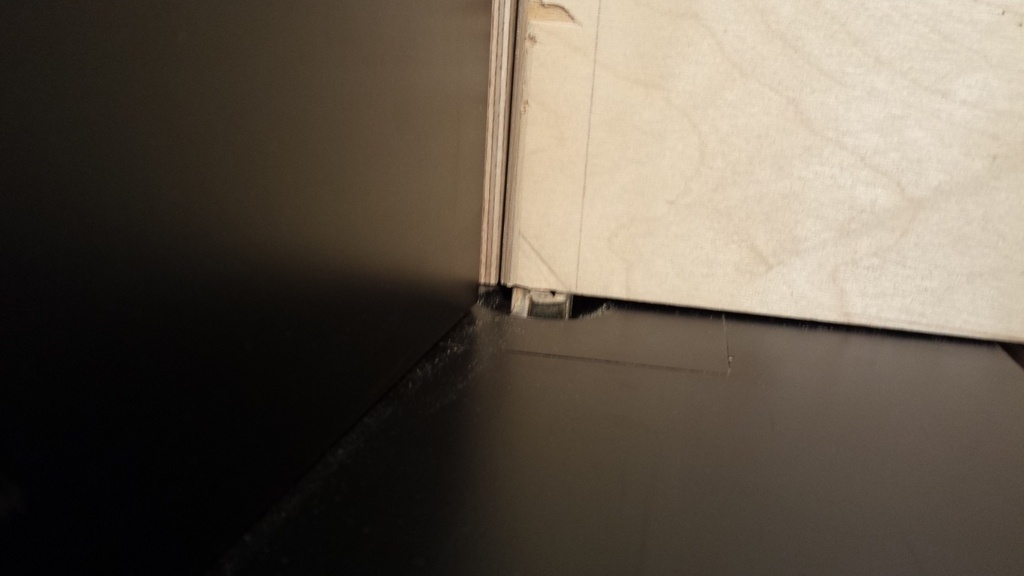

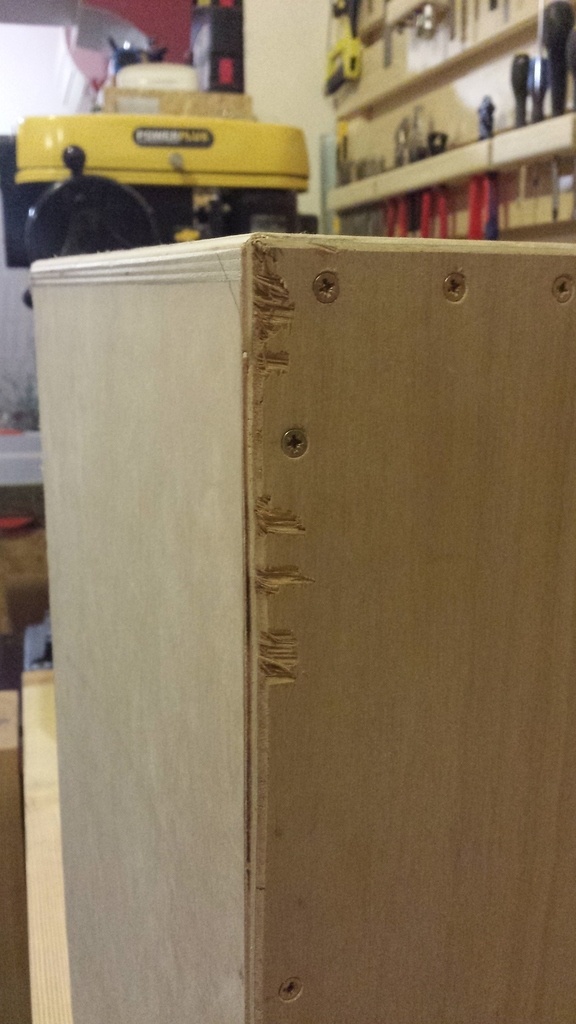

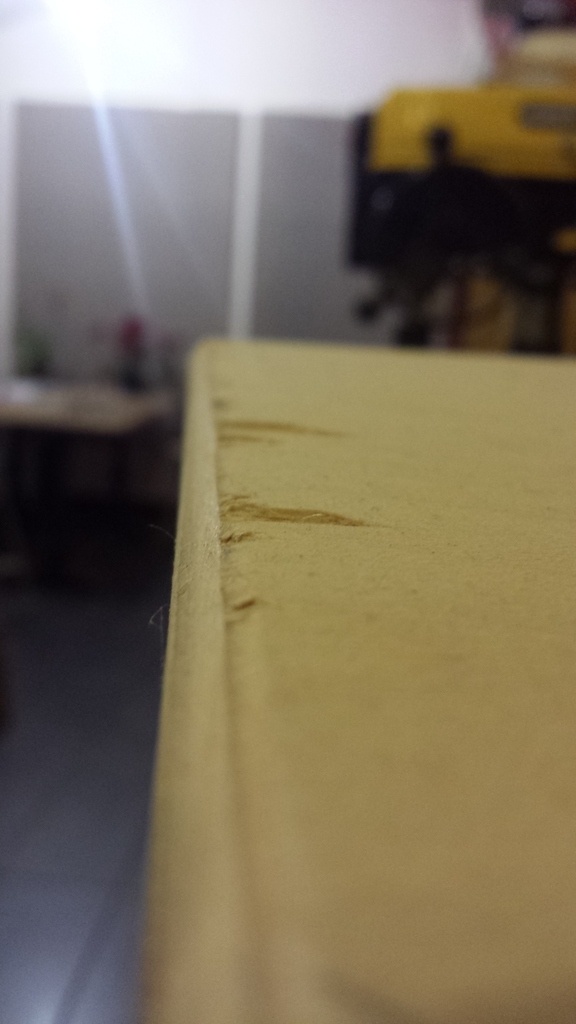

Cajon tel qu'il est aujourd'hui

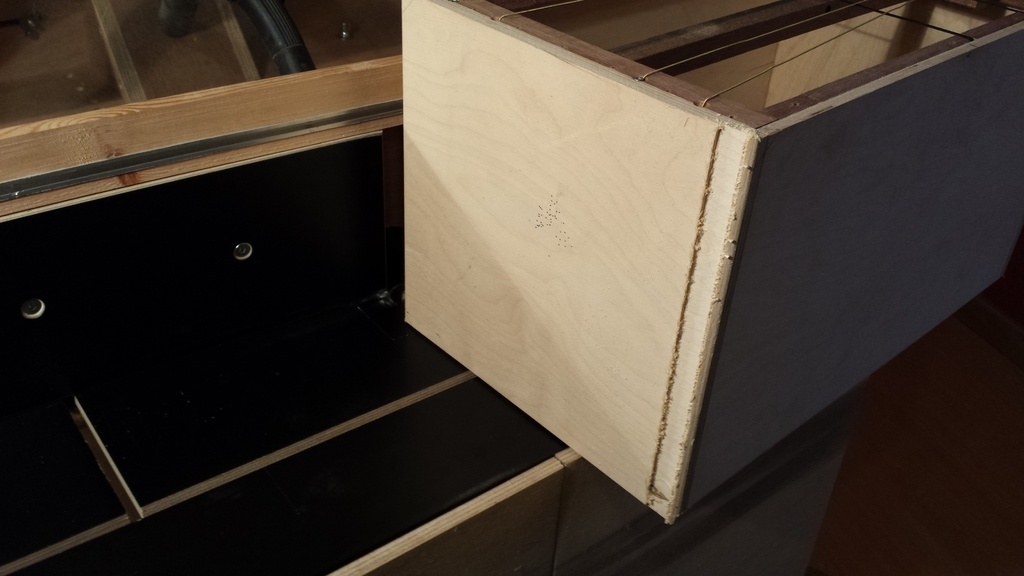

Voici l'état actuel de mon cajon.
Je devais être dans un mauvais jour ou trop pressé, voire les deux !
Je pense pouvoir le récupérer, pour la tapa ce n'est pas grave, je vais simplement la remplacer, pour le dessus j'ai 2 ou 3 idées, mais je suis preneur pour les propositions.

Publié

Partager

Petite vidéo

C'est un collègue de travail qui a la passion du Cajon qui le teste (il y a 2 ans), ca donne une petite idée

La vidéo de Shawn Turbochicken plays De Gregorio (un virtuose)

Publié Mis à jour

Partager

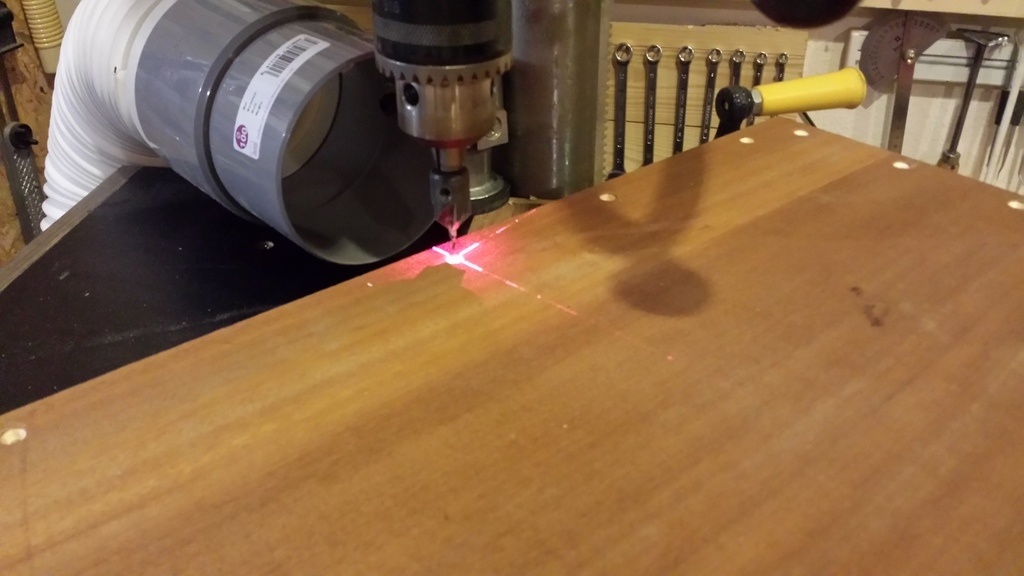

La tapa

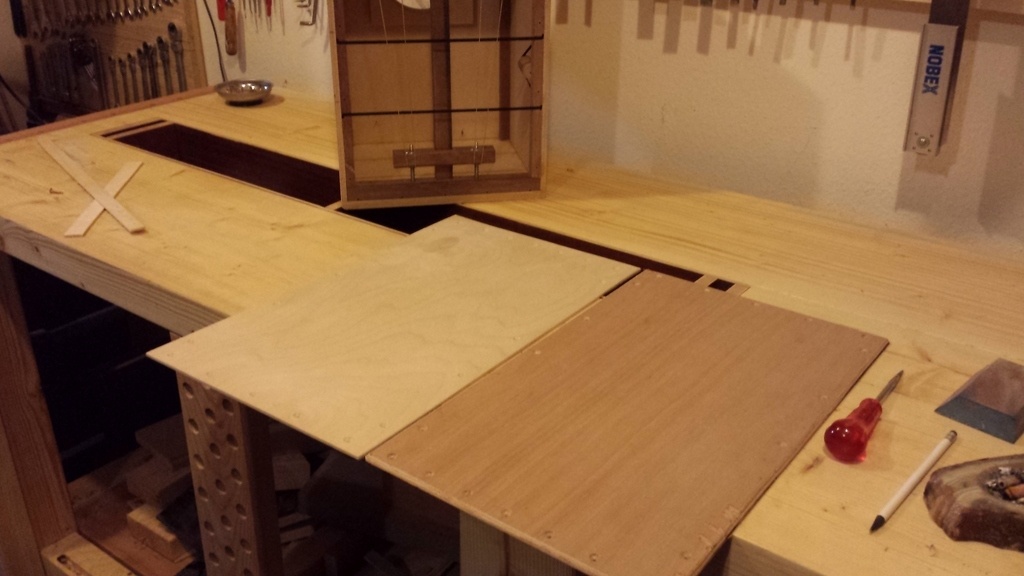

Je refais une nouvelle tapa, mais je ne vais pas la placer avant de réparer ma deuxième boulettes.

Publié

Partager

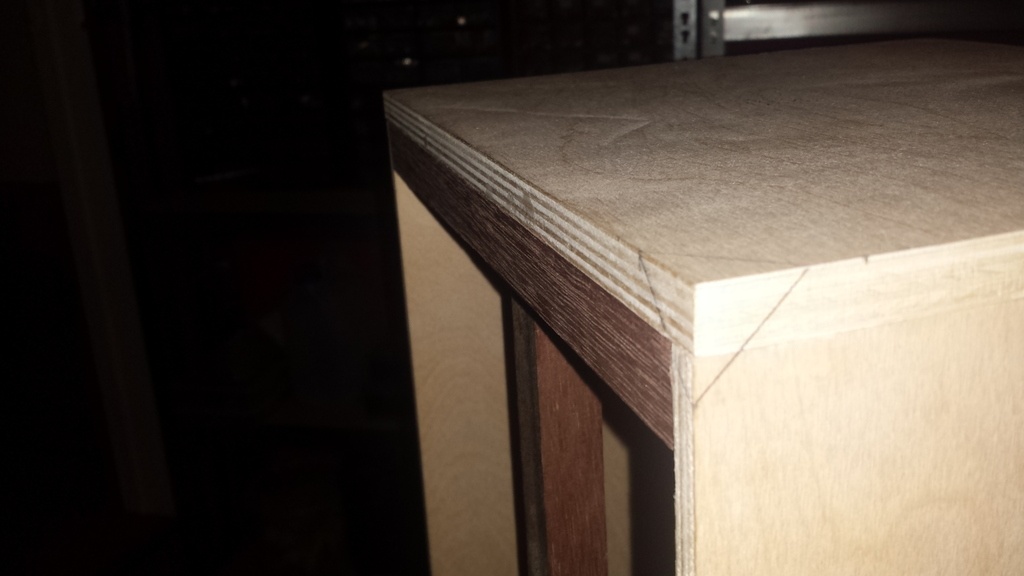

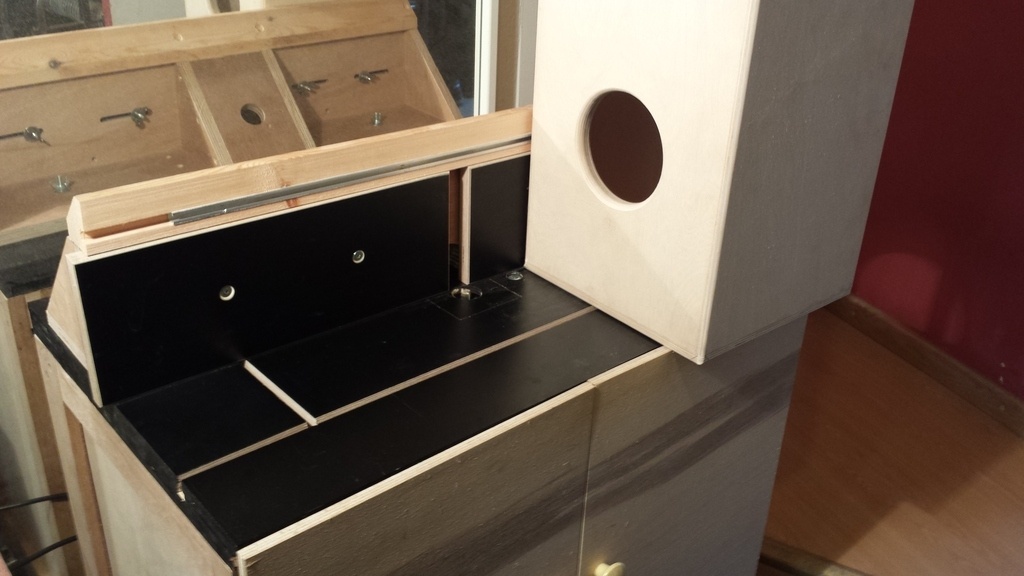

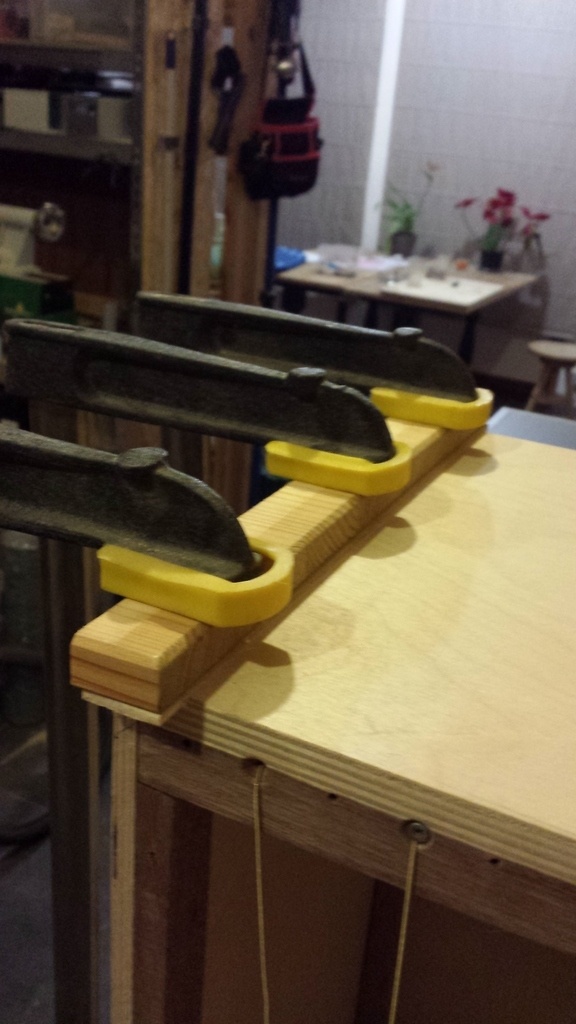

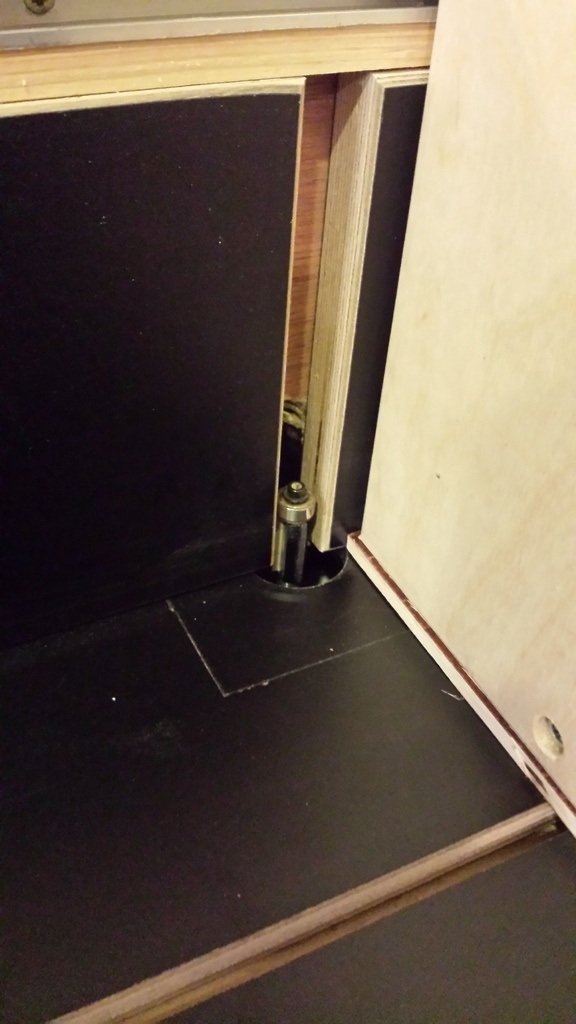

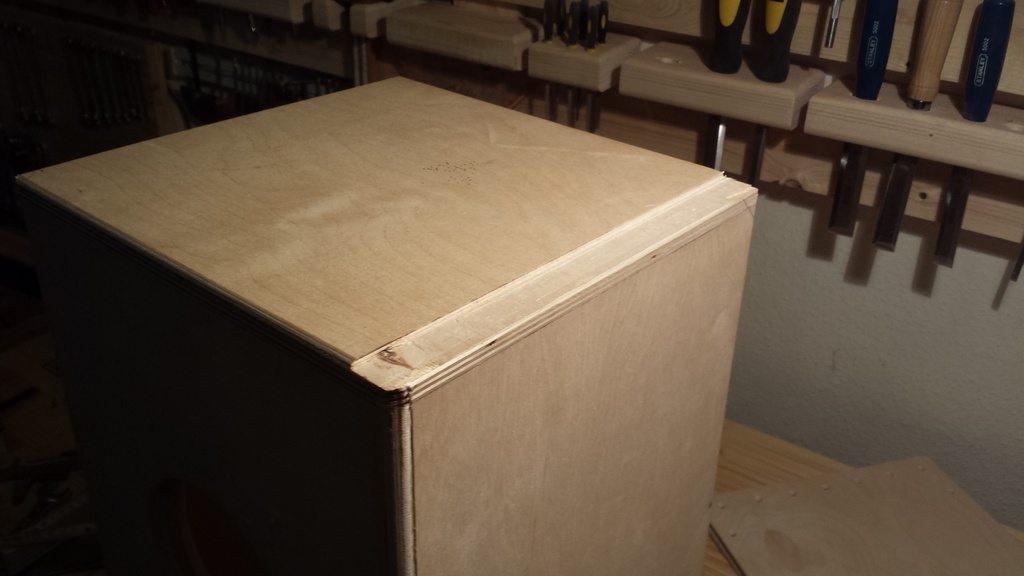

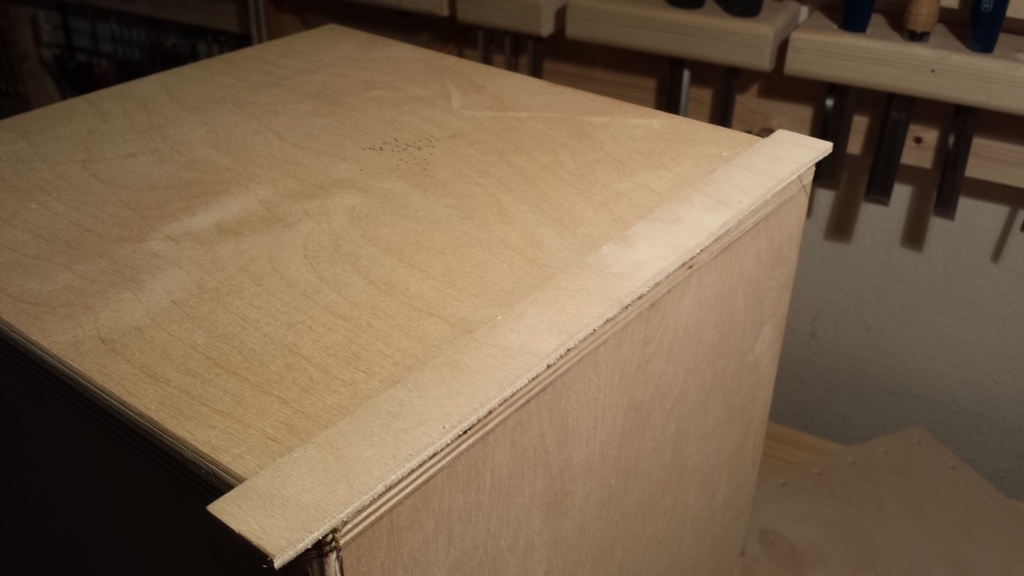

Reparation de la partie supérieure

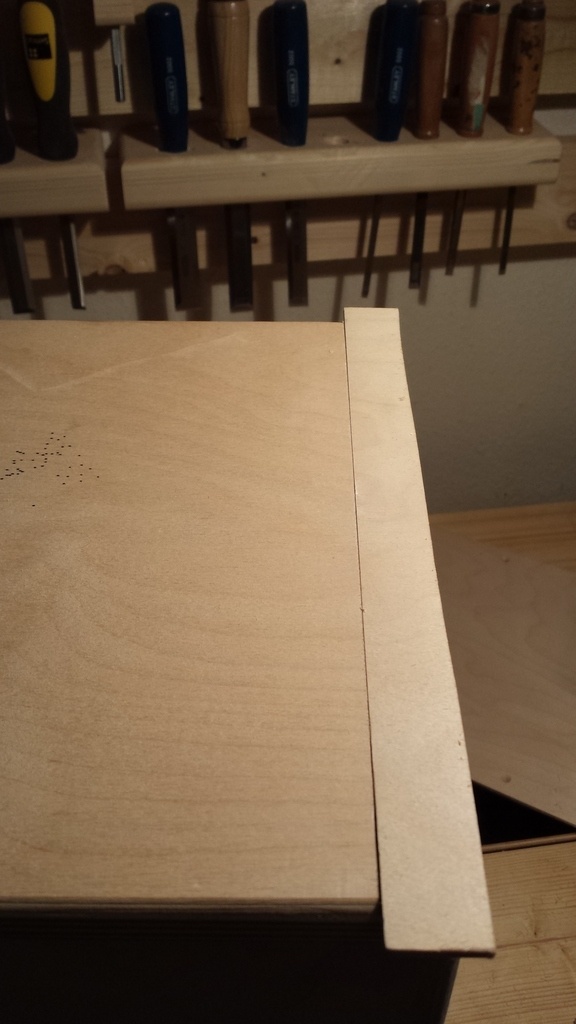

J'ai voulu tester cette solution qui me semblait la plus facile.
J'ai défoncé une bande avec une profondeur de 4mm et je colle une chute de tapa.

Tout semble bon avant de chanfreiner et ponçage

Publié Mis à jour

Partager

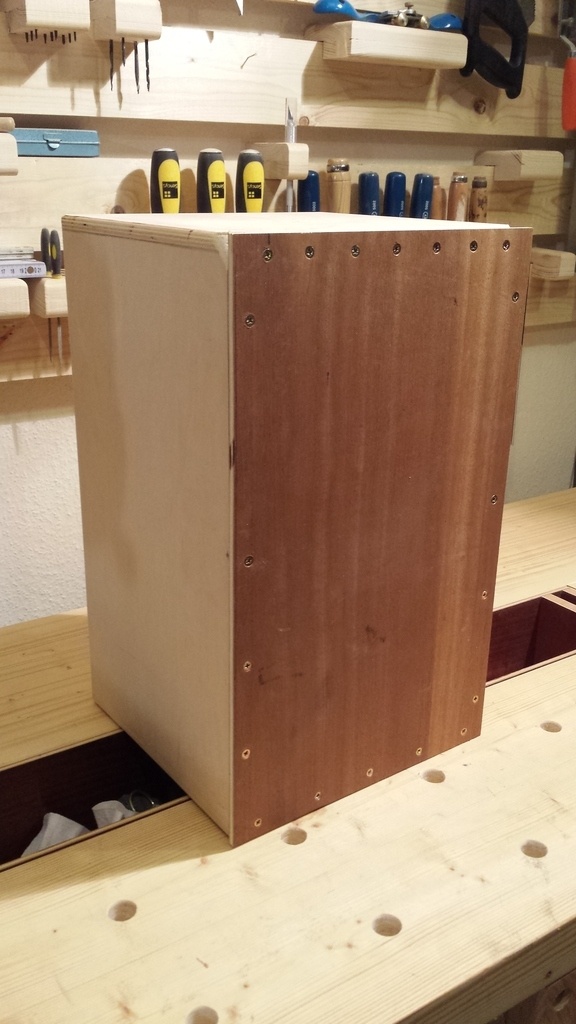

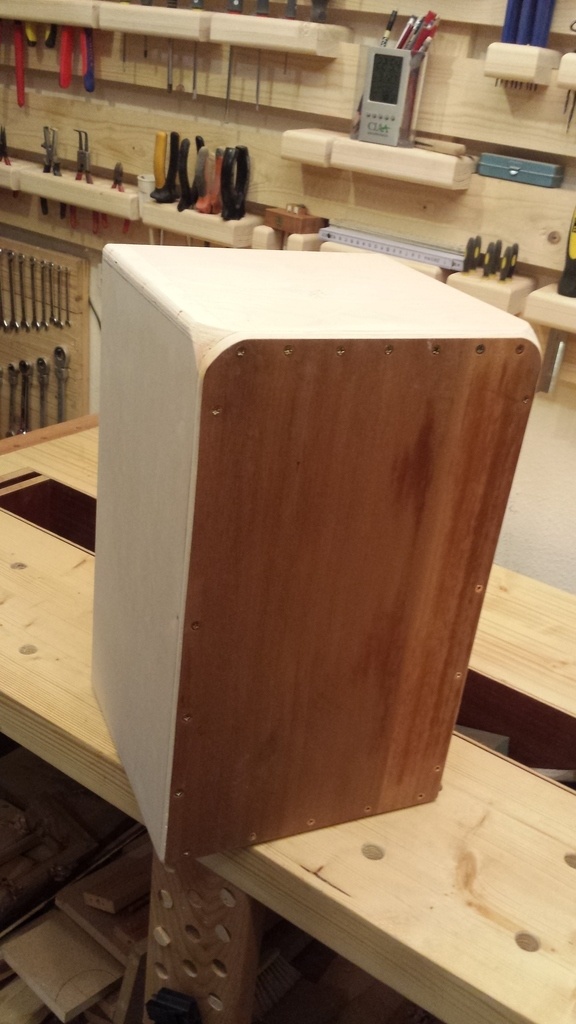

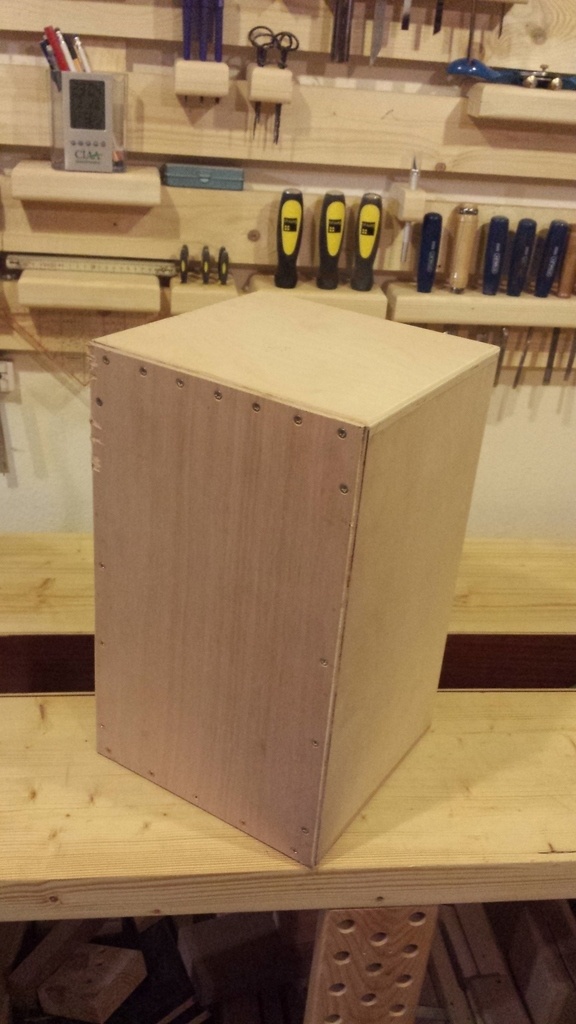

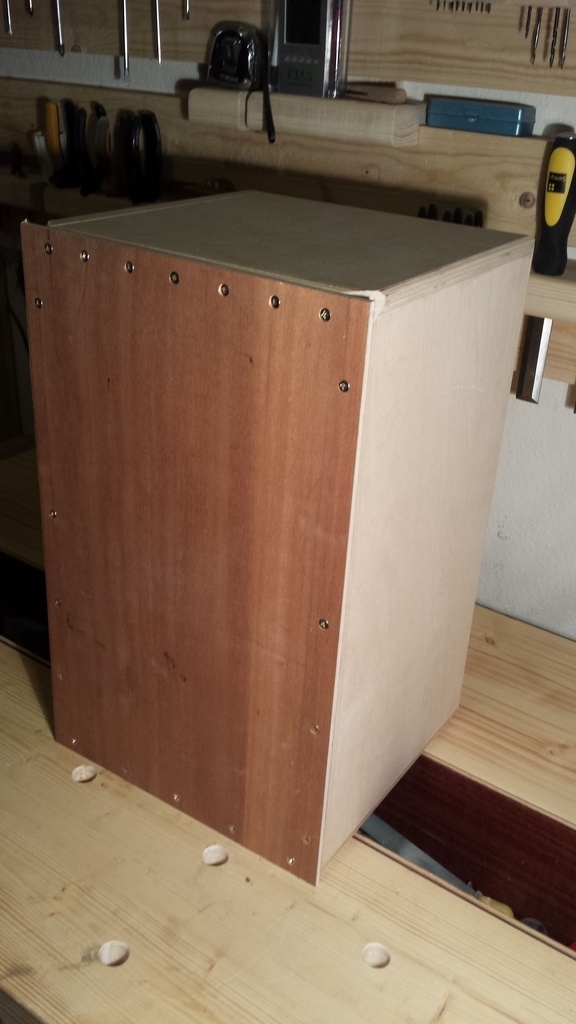

Changement de tapa

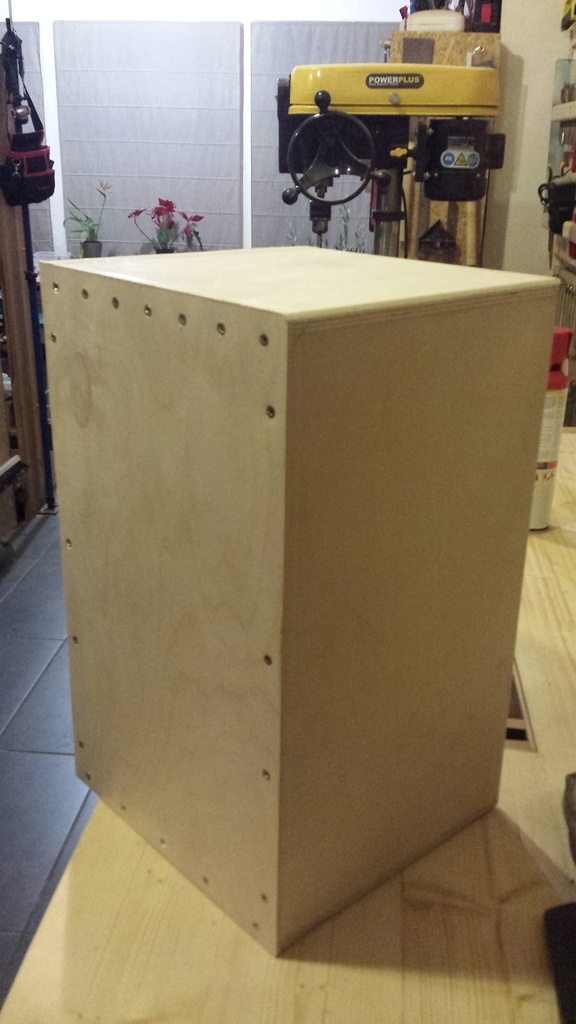

J'ai retrouvé un panneau de 6mm (récupéré sur une armoire des années 50).
Le son est plus aigu, mais j'aime bien le contraste avec le caisson

Publié

Partager

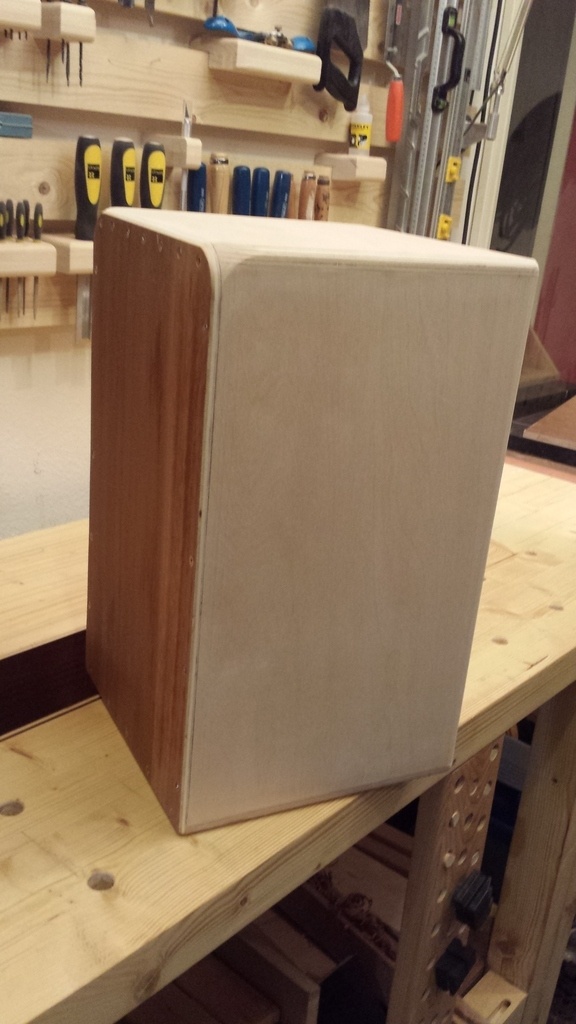

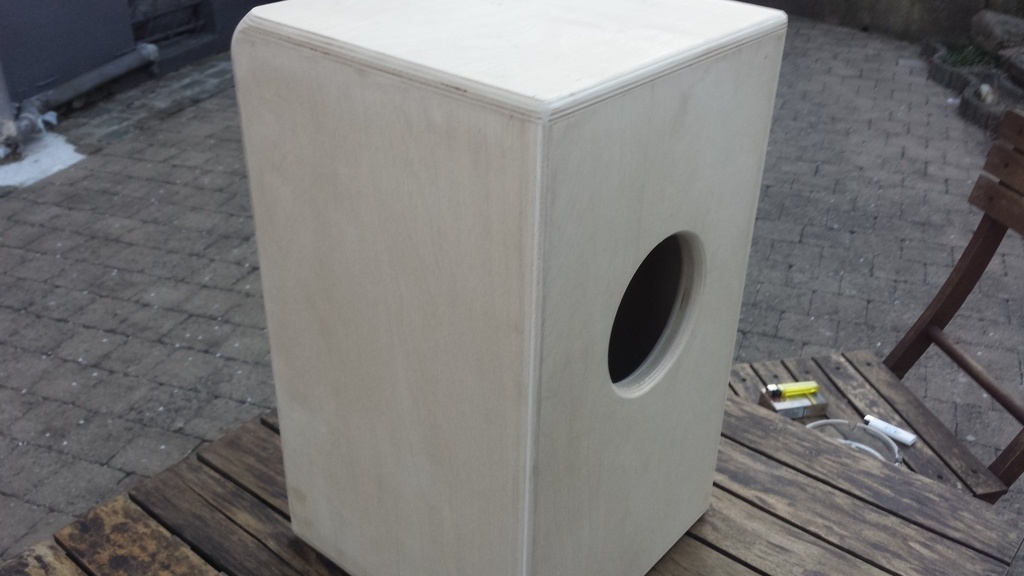

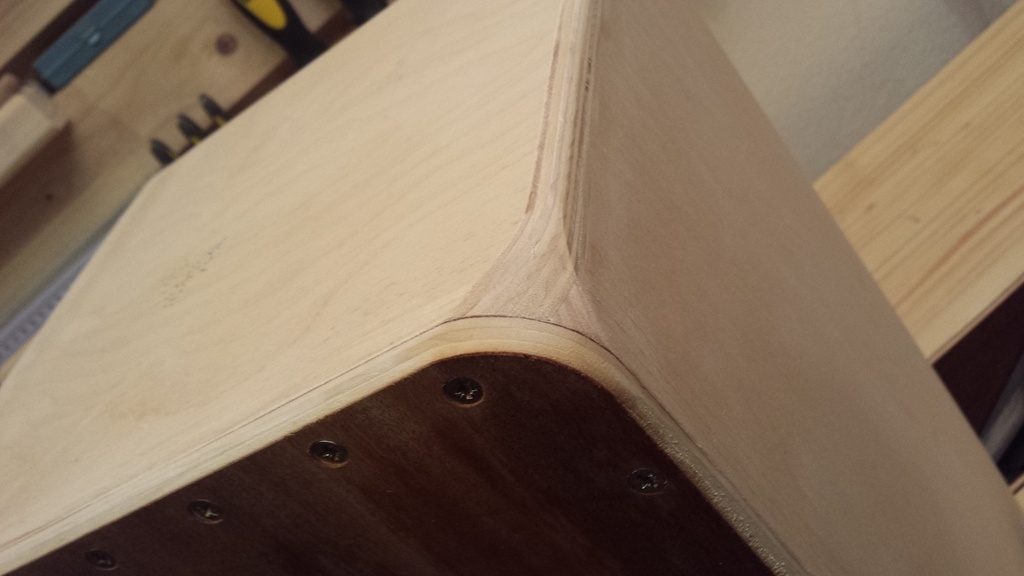

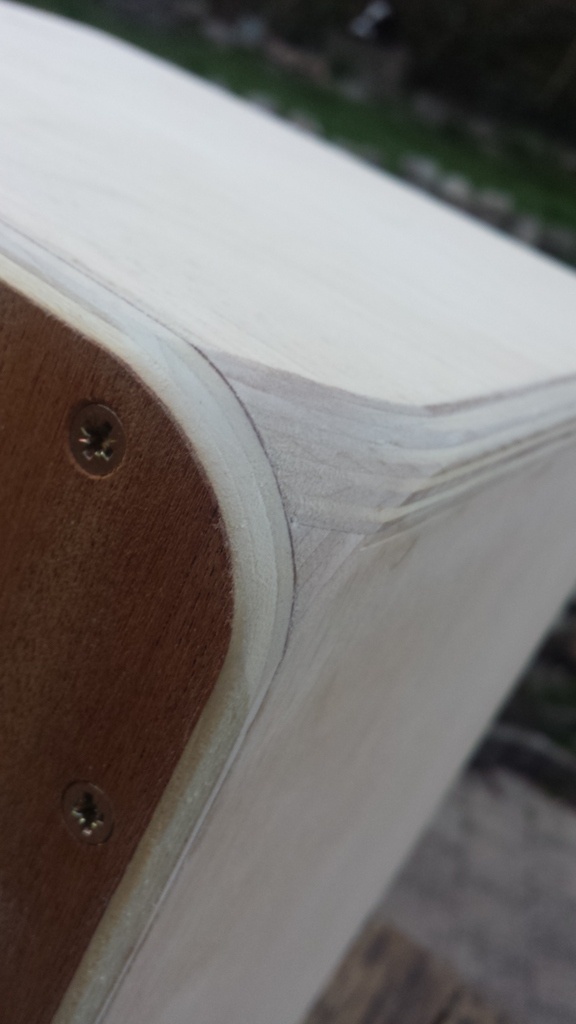

1er ponçage et mise en forme des coins

Je ponce légèrement pour corriger certaines imperfections et met en forme les coins grossièrement à la râpe

Publié

Partager

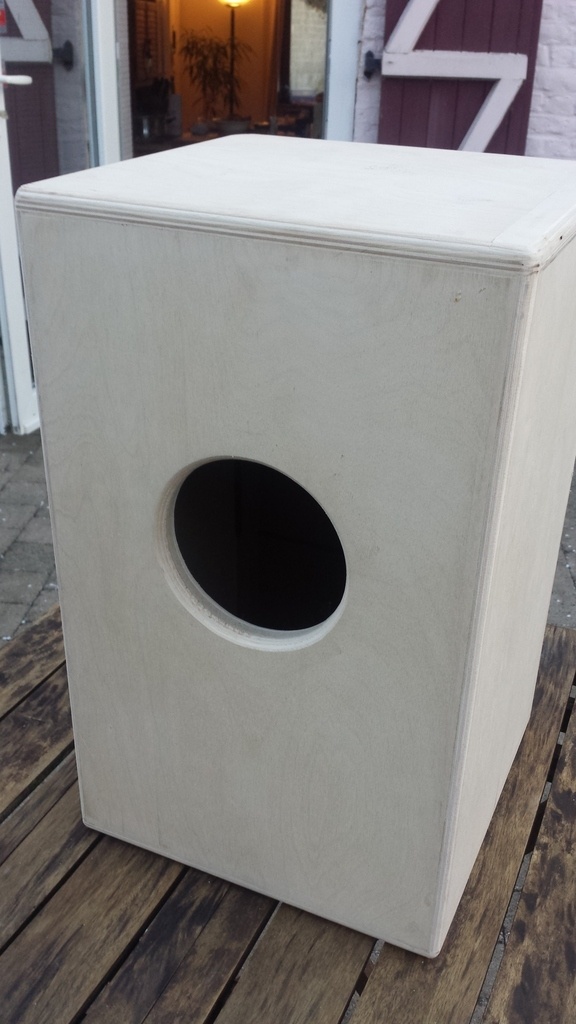

2éme poncage en 240

j'affine un peu plus le ponçage... maintenant je vais me casser la tête pour essayer de le décorer un peu... c'est vraiment pas mon fort, mais je vais essayer de faire un lézard tribal.

Publié

Partager

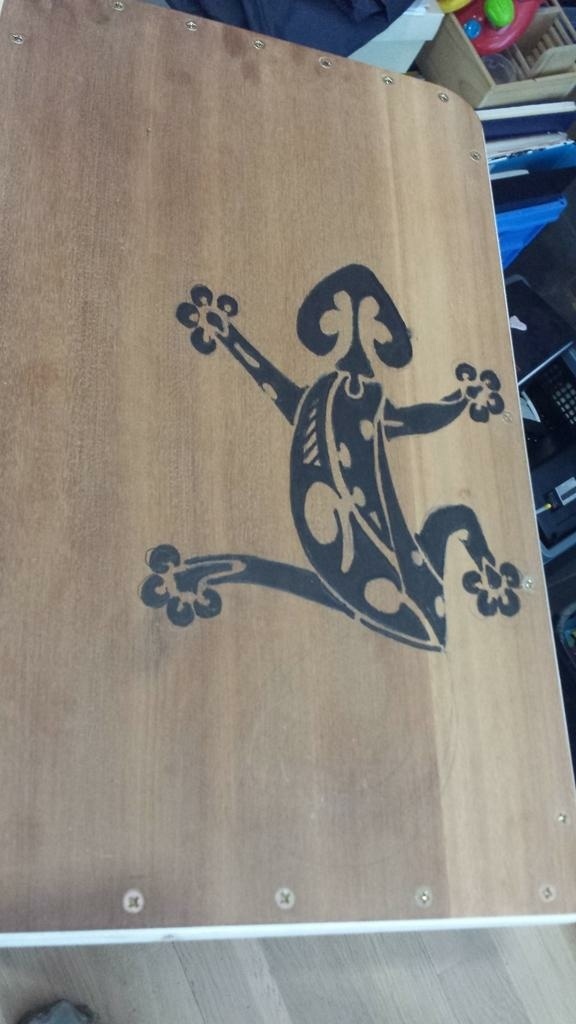

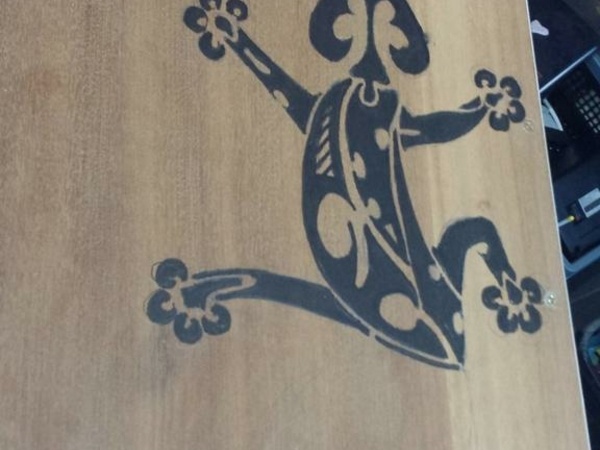

La déco

Il y a trop longtemps que je n'ai plus dessiné ! Je vais essayer de m'appliquer. j'ai décidé de faire un lézard tribale, il manque la queue et quelques retouches
...

Publié

Contenus associés


Discussions

Vic66 a publié le pas à pas "Cajón Flamenco type Katho".il y a 1 an
Eddydonc


mais laisse donc de la place aux autres, on va renommer l'air de VIC 😁😁😁
t'es en mode production?

gibetb


Super ! Un pas à pas sur les cajons ! J'ai hâte de ne plus avoir de projets plus prioritaires pour me lancer. Faudrait que je vienne faire un stage chez toi ;)

Vic66


@eddydonc MDR... pour ce pas à pas c'est facile, les 3/4 du boulot est fait!
Ce soir je posterai les dégâts de la finition et savoir comment récupérer mon ERREUR!!!
@gibetb je t'avais promis un plan et j'y suis occupé 😂 tu viens quand tu veux, mais d'après mon copain Google, il y a 667 km qui nous séparent 😒 7h de voiture et un tas de chantiers sur la route!!! autant rester dormir à la maison alors 😂

Vic66 a publié l'article "Cajon tel qu'il est aujourd'hui".il y a 1 an
Eddydonc


bon maintenant, après avoir VISIONNE UNE VIDÉO DE CAJON, je me rends un peu mieux compte de quoi il s'agit😉😉

Vic66


Il y a dans mes anciennes créations de Cajón des vidéos, mais le rendu sons ne reflète pas la réalité !

Vic66 a publié l'article "Petite vidéo".il y a 1 an
Eddydonc


ahhhhh, good good

Wil


Tu nous fais un nouveau concept @vic66, une nouvelle photo de toi par jour !

Vu comme ça, ça ne parait pas très compliqué à fabriquer, mais j'imagine qu'il y a quelques points à respecter. Quand on ferme la face avant, les cordes touchent le CP ?

Vic66


@wil oui, je vais faire une mise à jour toute les semaines de ma photo 😂
La 1ère avait 2 ans et la dernière (barbu) ne reflète pas mon look habituelle, celles-ci est plus fidèle (mais je n'aime pas le décor derrière moi 😕
Oui, il y a certaines règles de base et effectivement les cordes sont en contact direct avec la tapa

Wil


J'en ferai bien un pour mes filles. C'est quoi les règles de base principales ?

Vic66


L'épaisseur des panneaux varient entre 8 et 12mm, pour la tapa entre 4 et 6mm.

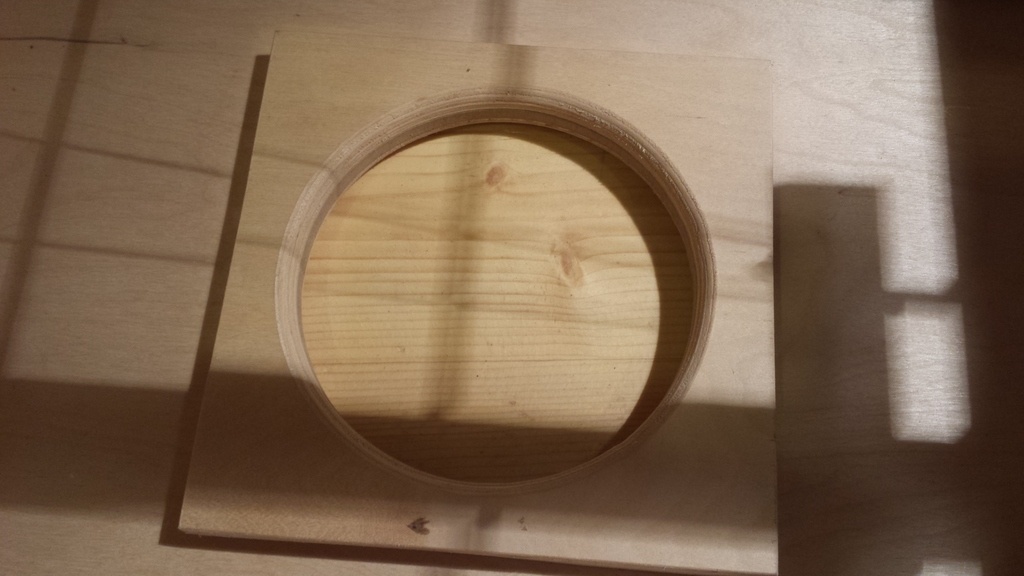

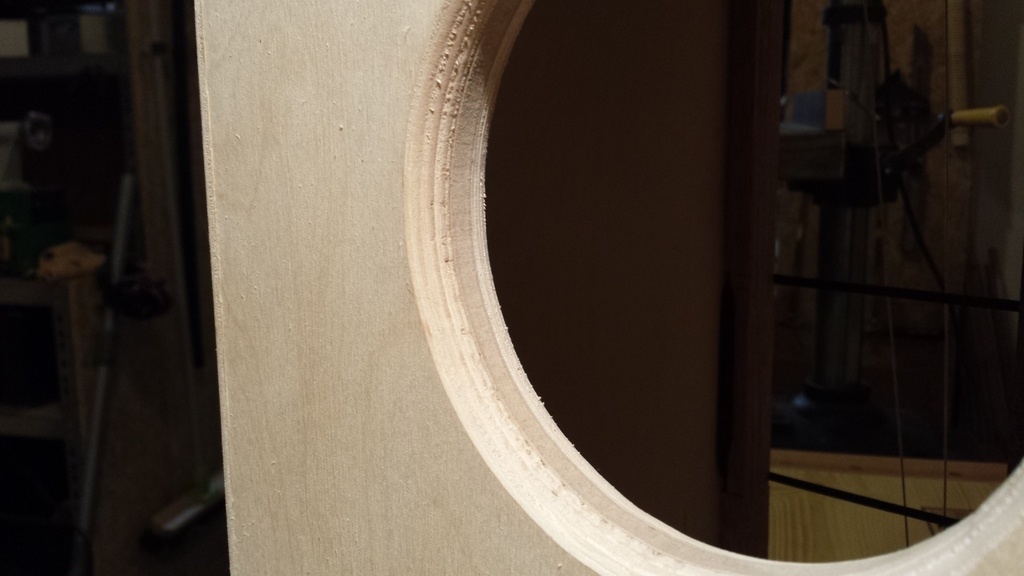

Le collage est spécifique pour utiliser un minimum de tasseaux et avoir une bonne solidité car on s'assoit dessus. Les cordes doivent être en contact avec tapa, 2 élastiques placés sur la moitié inférieure pour les vibrations, permettant d'avoir un son sec et net. Les coins supérieurs arrondis car c'est là que vient se poser la paume des mains quand on vient chercher les aigus. Les pieds du cajon surtout arrières doivent être bien placer, car on le penche légèrement en arrière quand on joue (donc en équilibre sur 2 pieds). Le trou sur le panneau arrière ne doit pas être trop grand ou trop petit, dans mon cas par rapport aux dimensions 290x290x470 à un rayon de 60mm, le centre de perçage est à 270MM de la base (influence la qualité du son).
Un plan sera posté prochainement, ce sera plus facile 😉

Wil


Merci pour toutes tes réponses @vic66 ! Ça me donne envie de me lancer !

Vic66 a publié l'article "La tapa".il y a 1 an
Vic66


@wil J'ai rajouté quelques photos plus détaillées

Wil


Merci ! Les cordes touchent le haut de la tapa mais pas le bas, c'est ça ou c'est un effet d'optique ?

Et quand tu dis collage spécifique, c'est à dire ?

Vic66


Oui les cordes touchent toute la tapa!
Ce sera plus explicite sur plan pour le collage....

Vic66 a publié l'article "Reparation de la partie supérieure".il y a 1 an
jeanco77


Il est doué le petit jeune qui tape sur la boite !
Tu nous mettra ta version en ligne quand tu aura fini, histoire qu'on compare tes talents de boiseux et tes aptitudes musicales ;)

Vic66


@jeanco77 heu... non 😳 je ne joue pas bien du tout! par contre c'est plus facile pour moi d'en faire...

Vic66 a publié l'article "Changement de tapa".il y a 1 an
gibetb


Récup un jour, récup toujours ;)

Vic66 a publié l'article "1er ponçage et mise en forme des coins".il y a 1 an
camema


En effet le contraste est sympa! Jaime bien cet instrument il me rappel des vacances à l'île Maurice où un gars en jouait merveilleusement

Vic66


@gibetb oui mais la récup me satisfait pour les aigus, mais moins pour les bass (6mm au lieu de 4mm habituellement)... je vais le finir et on verra bien...
@camema il est vrai qu'on le trouve un peu partout dans le monde, c'est presque une batterie portable ;) cela me rappelle le sud de l'Espagne pour ma part... olé

Vic66 a publié l'article "2éme poncage en 240".il y a 1 an
Vic66 a publié l'article "La déco".il y a 1 an
SachaHENRY

Super boulot, et merci de le partager.

Je me demandais; on peut utiliser n'importe quelle tonalité de cordes ou mieux vaut en choisir une en particulier?

Quant aux vis de serrage "Allen", tu te le procures dans n'importe quel magasin de bricolage? Je ne connais pas ces références...

Je pense un faire un d'ici la fin de l'été, je partagerai mon expérience à mon tour :)

Bonne continuation,

Sacha

Vic66


Bonjour Sacha,
Merci à toi !
Pour les cordes j'utilise du 0.96mm (je pense que j'ai posté la réf sur une autre création de Cajón). Au plus la corde est fine, au plus tu auras des effets aigus et vice et versa.
En ce qui concerne les boulons Allens, tu peux en trouver dans la quincaillerie de mobilier (assemblage de panneaux de meubles, je posterai la photo.
Je suis impatient de découvrir le tien 😉

SachaHENRY

Merci beaucoup pour ta réponse précise, et rapide.

Je viens tout juste de découvrir la communauté l'air du bois et je suis subjugué par la quantité et la qualité du contenu.

Je vais tâcher de prendre le réflexe de faire des pas à pas pour mes prochains projets, notamment mon premier cajon.

Je te tiens au courant, merci encore!

Vic66


C'est bien les pas à pas, c'est plus détaillé et en plus facile pour les échanges en cours de création.

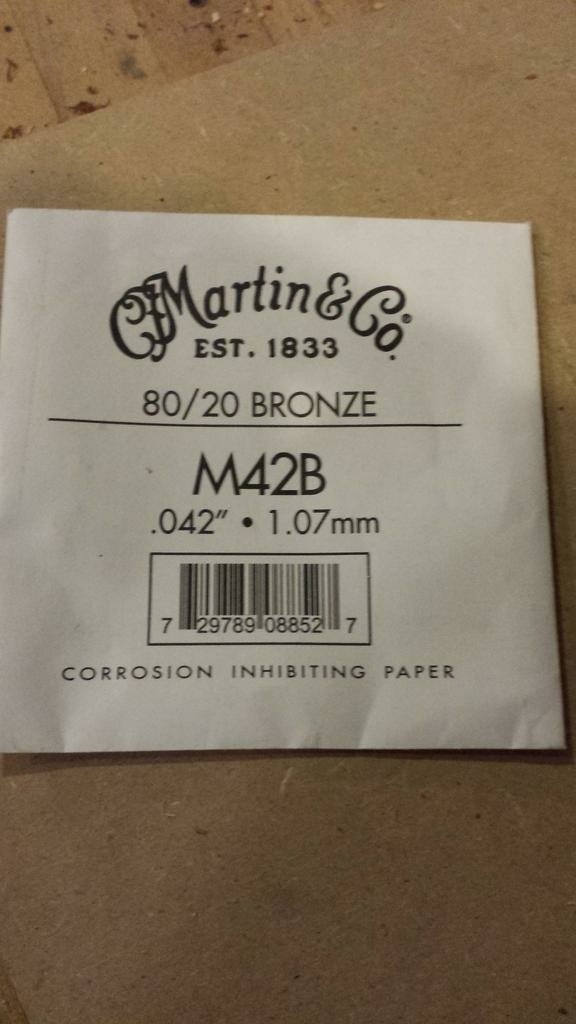

Par contre je me suis trompé pour la corde c'est du 1.07mm (il y a une photo dans ce post pour la réf) et si tu regardes bien, sur 2 ou 3 photos tu pourras voir le système de tension de corde.
Je ne suis pas un grand spécialiste, mais si je peux t'aider... je suis toujours dans les parages de l'air du bois ;)
A bientôt

jacojack


salut victor
beau travail sur ce Cajon... bonne idee le crochet pour tendre les cordes interieur. et realisation impeccable.j en ai fait 3 .le 1 juste un test en cp de recup pas de bonne qualite et mon amie artiste a ses heures me l a decore donc il a pris une valeur sentimentale .l2 un classique mais en pin ..le 3 en pin aussi mais amplifie avec des piezzos ;;mais ca larsen vite ;;faut mettre un preampli style guitare acoustique c est meilleur;;;je posterai ces cajons des que possible..bne continuation..

Vic66


merci @jacojack tu me fais pensé que je ne l'ai toujours pas fini (et 3 autres de plus en mode brut!) je suis pressé de voir les tiens!!! quand j'aurai fini le plus gros de mes projets (autre que le bois aussi ;)), je réattaquerai les cajons. Comme j'ai acquis plus d'expérience dans le domaine du bois, je pense que j'aurai une autre approche sur certaines phases de sa conception. Encore merci pour tes compliments, ça fait toujours plaisir 😊
