michel22440

Meuble de salle de bains

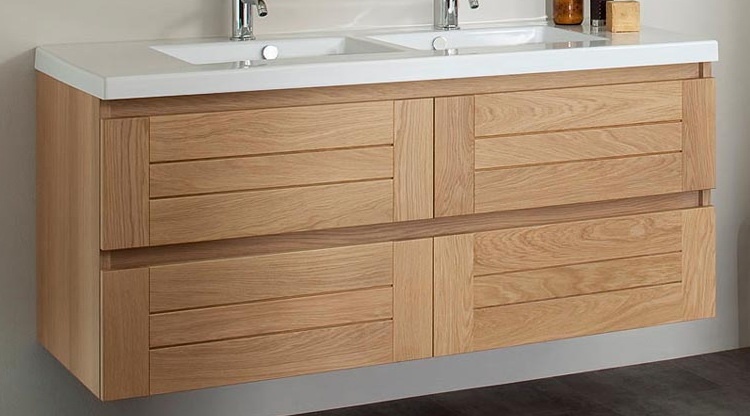

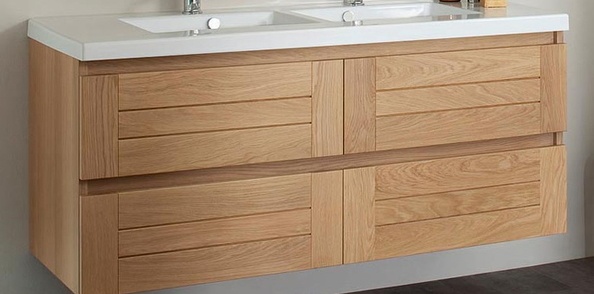

L'original !
L'original !
+

Dis donc Papa, est ce que tu pourrais me faire le même ? (meuble SDB de chez "Aubade" )
Voila donc la commande reçue, il y a quelques semaines .

Liste des articles

Mis à jour

Partager

Reflexion

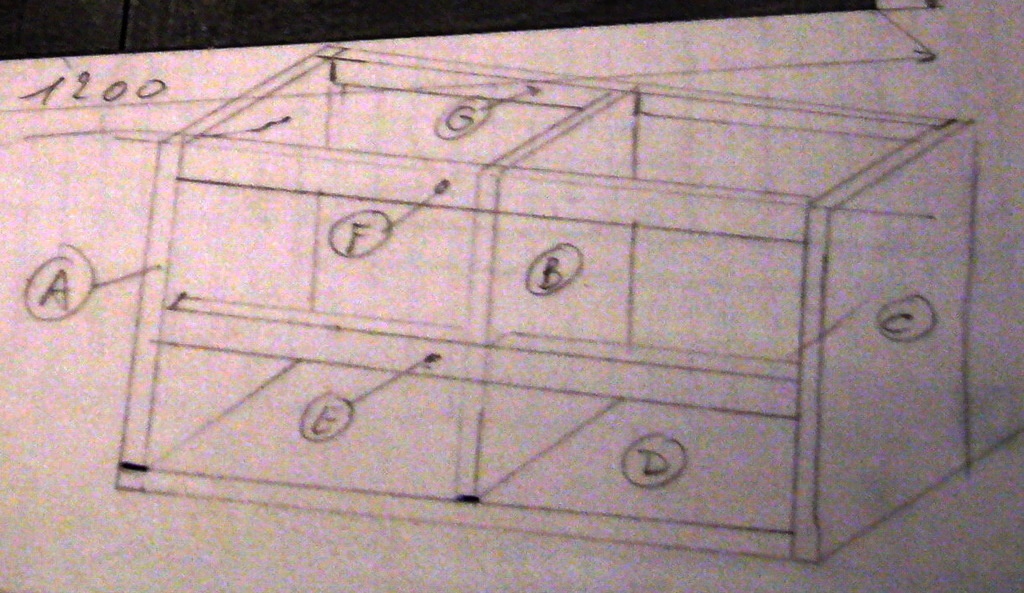

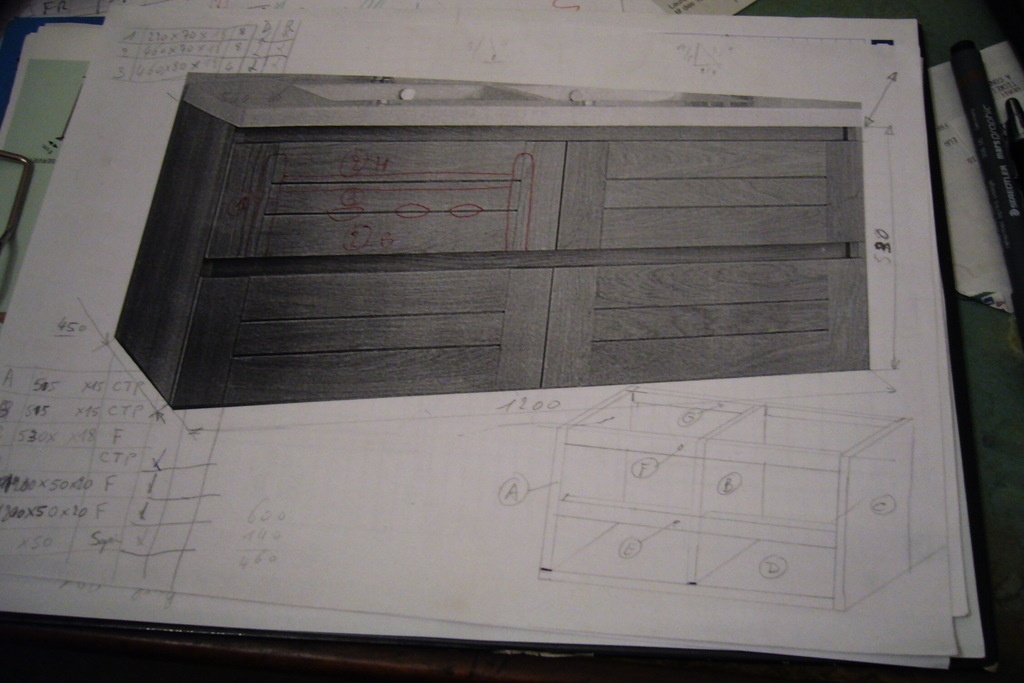

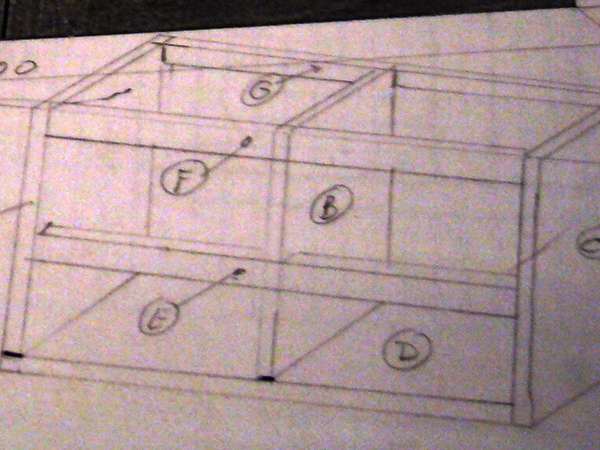

A partir d'une capture d'écran sur le site du fabricant, j'ai réalisé un croquis à main levée, en perspective, de la structure du meuble.

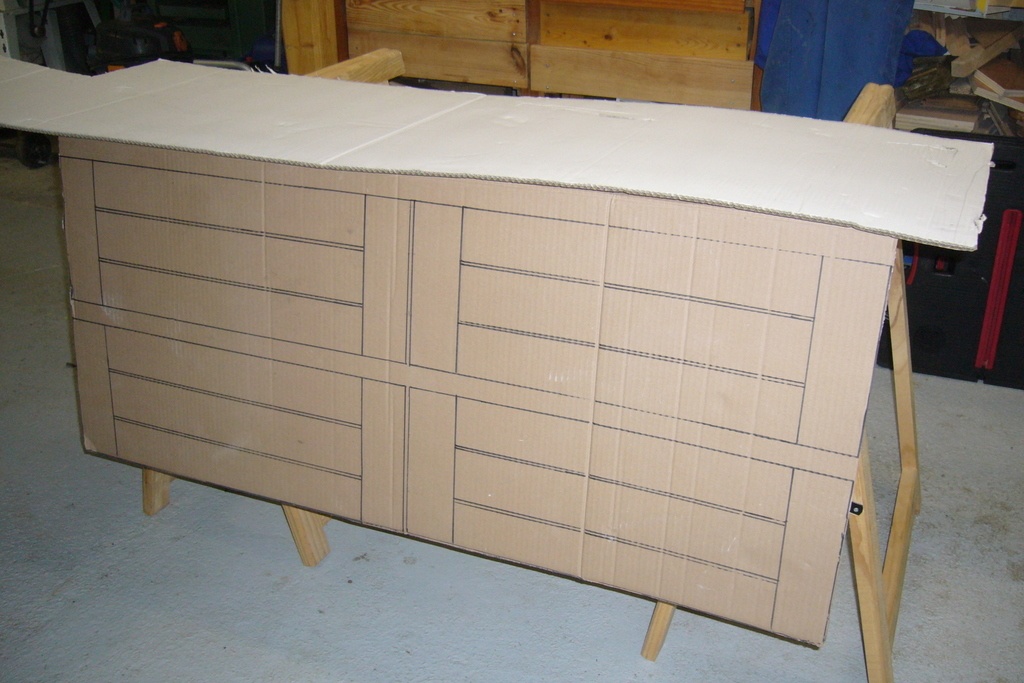

J'ai ensuite réalisé une maquette en carton à l'échelle 1 (façade et dessus)

Publié

Partager

Conception et choix des matériaux

Le dessus et le coté droit du caisson (C) (visible en entrant dans la pièce) seront en frêne, le reste du caisson (A-B-D) sera fabriqué en CTP de bouleau de 15mm. Les champs visibles seront recouverts d'une alaise.Les traverses en façade (E-F) seront en frêne, la traverse arrière (G) sera en résineux.
L'assemblage se fera par lamello

Publié

Partager

Plateau

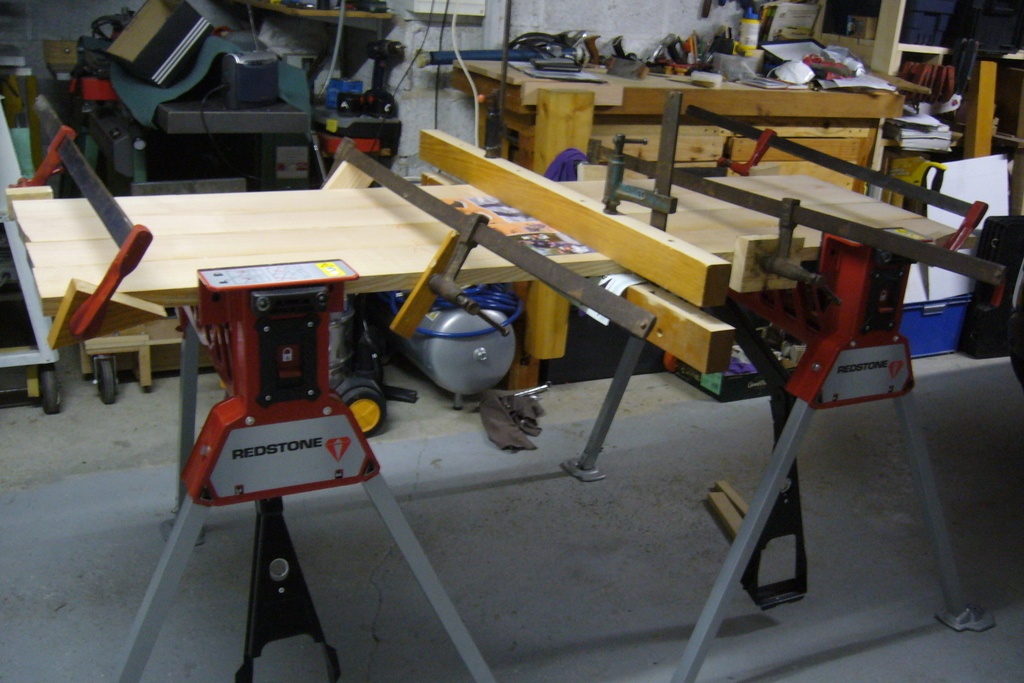

Le plateau supérieur a été réalisé en frêne (J'ai un stock d'avivé suite au remplacement d'un escalier droit et des rambardes autour d'une mezzanine)
Après délignage, rabotage et passage à la toupie, le tout est assemblé.

Publié

Partager

Façades des tiroirs

Je me suis inspiré de la technique mise en oeuvre par Zeloko dans son projet Cuisine en frêne
Les façades sont constituées de 2 montants et 3 traverses
N'ayant pas de dominoteuse, les assemblages ont été réalisés par fausse languette et lamello

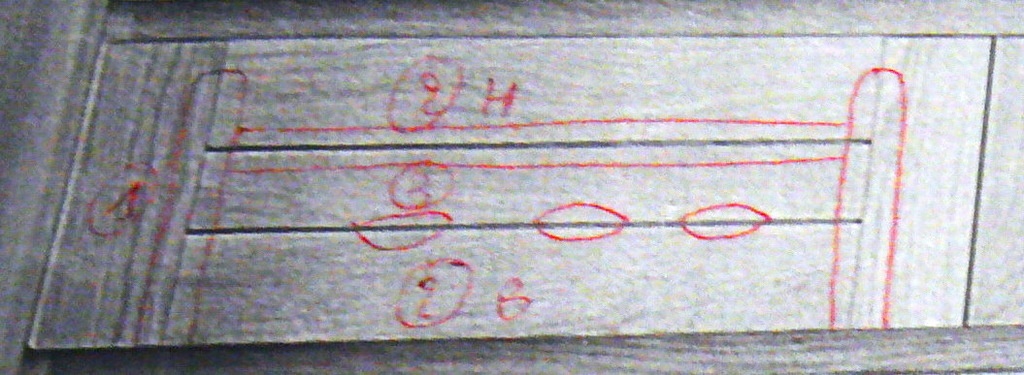

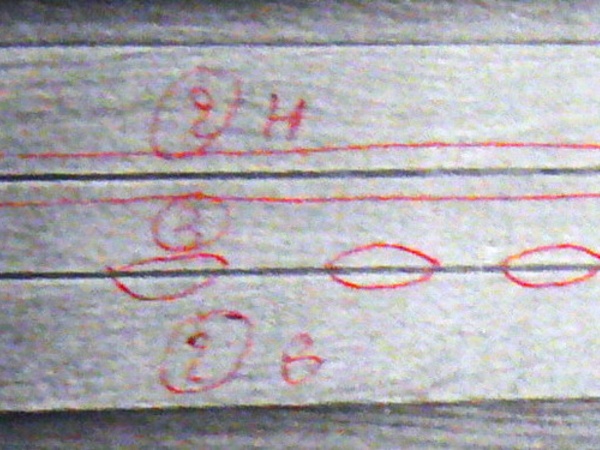

J'ai dessiné en rouge les usinages sur les différentes pièces : Lamello entre traverses centrale et basse

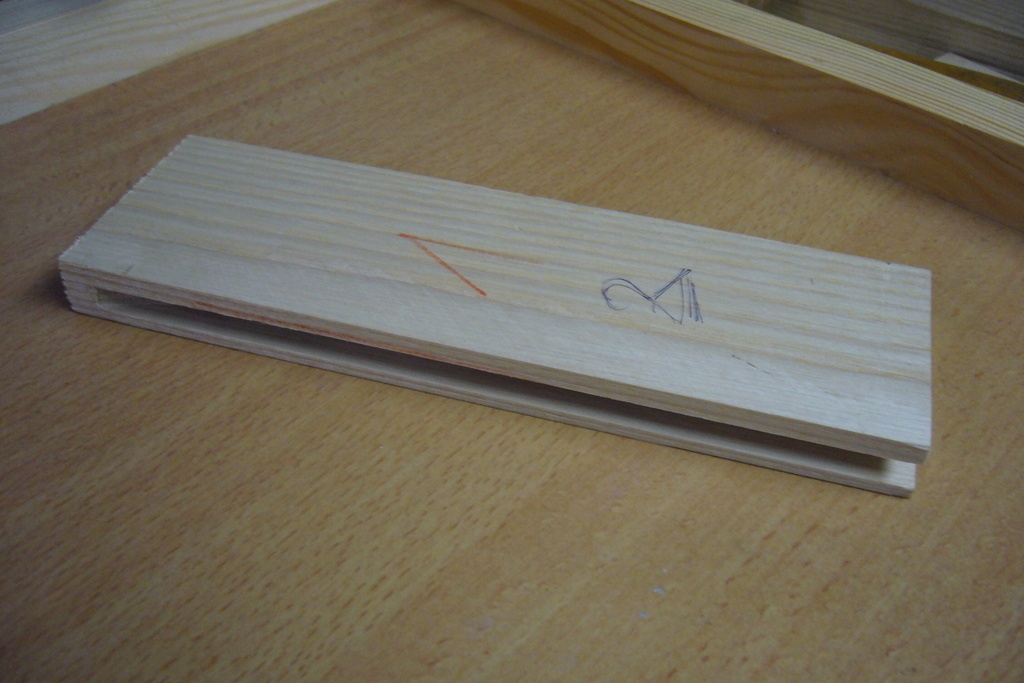

Rainure débouchante et fausse languette entre traverses centrale et haute

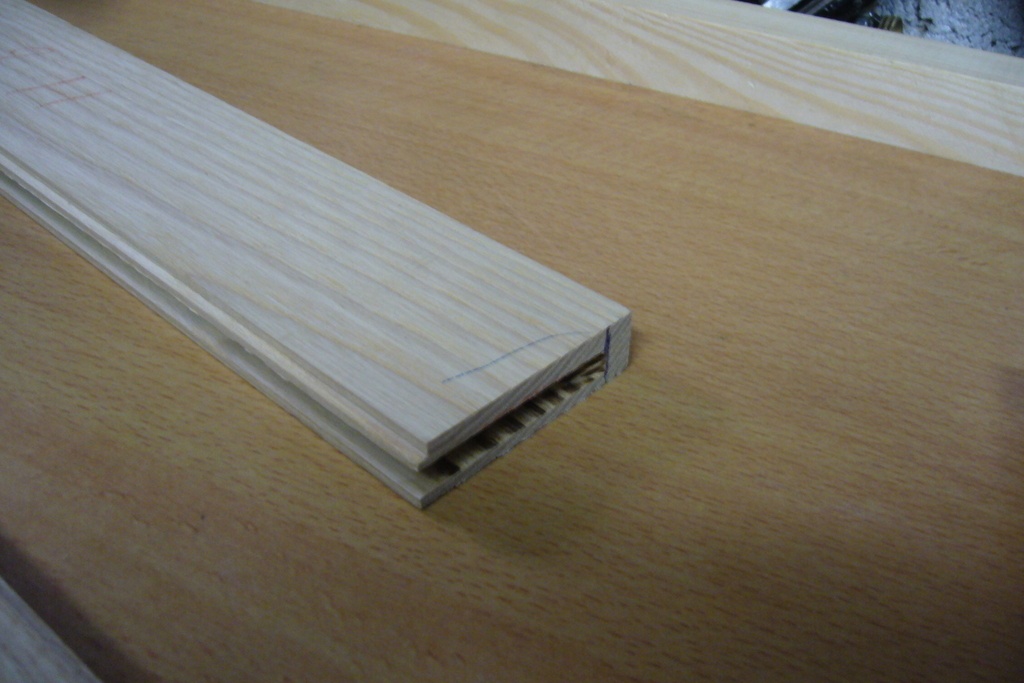

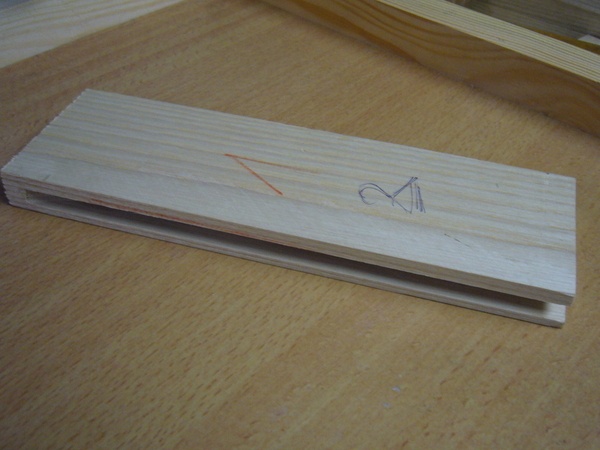

Sur les montants, j'ai fait une rainure qui débouche dans le bas de la traverse (elle ne seras pas visible! ) afin d'augmenter un peu la surface de collage et qui est arrêtée en haut .

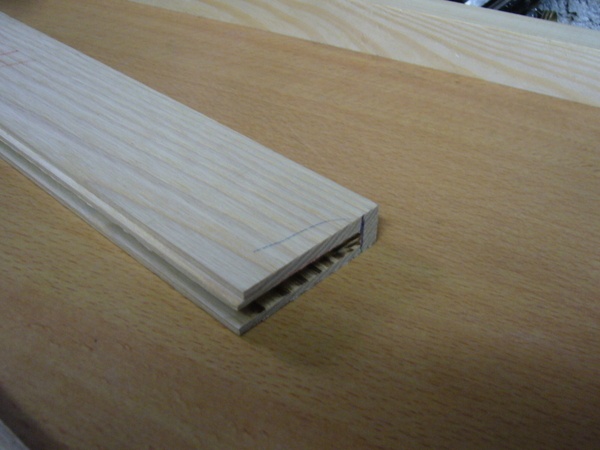

La traverse haute comporte une rainure arrêtée

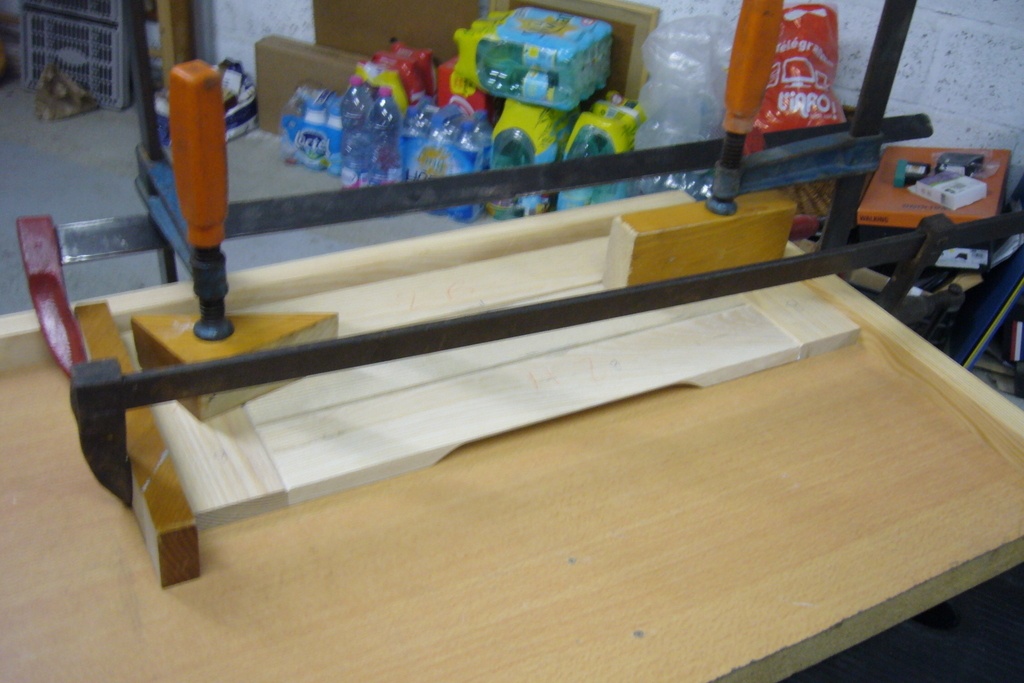

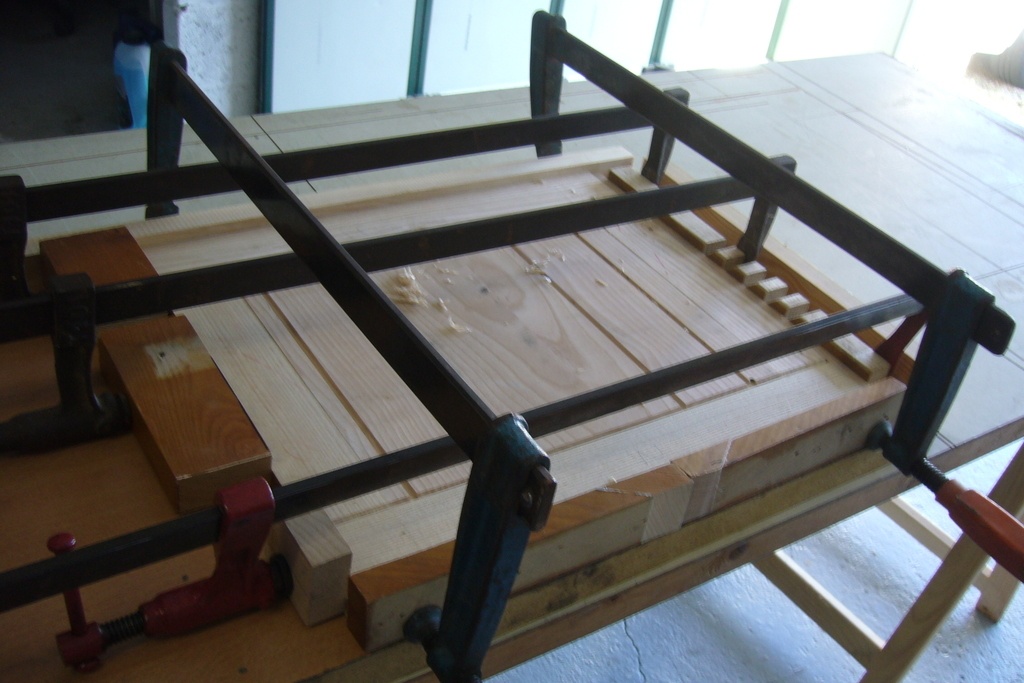

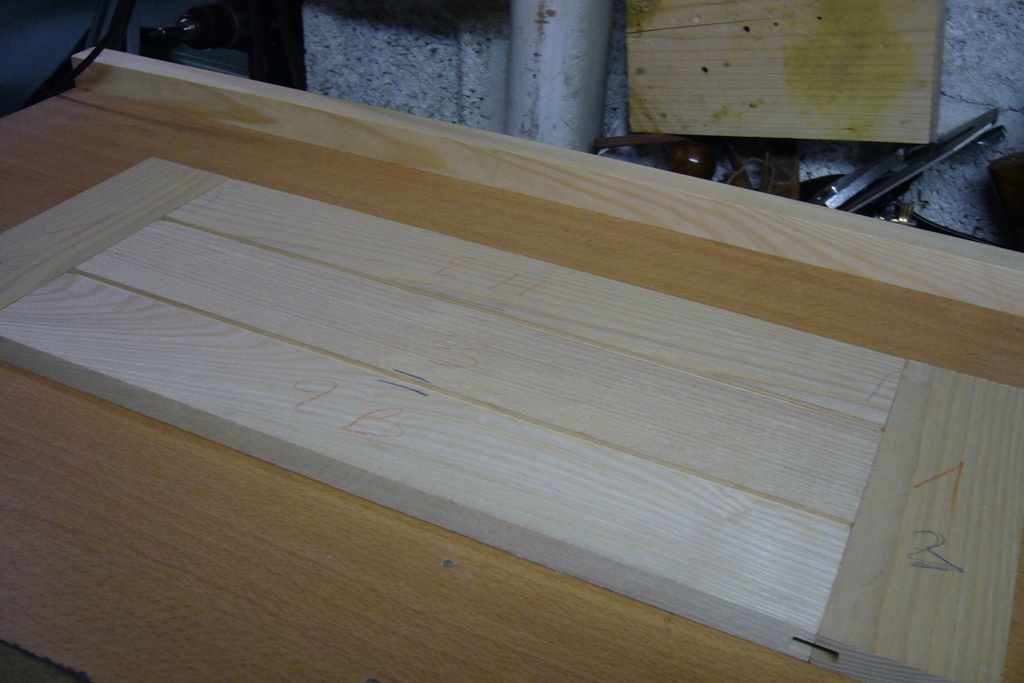

Et voila l'assemblage final des façades dans ma cadreuse maison (un morceau de plan de cuisine avec 2 champs perpendiculaires sur lesquels sont vissés 2 chevrons rabotés) C'est bien rigide, ça supporte des efforts de serrage conséquents et ça ne coute quasiment rien !

Publié

Partager

Ouverture des tiroirs

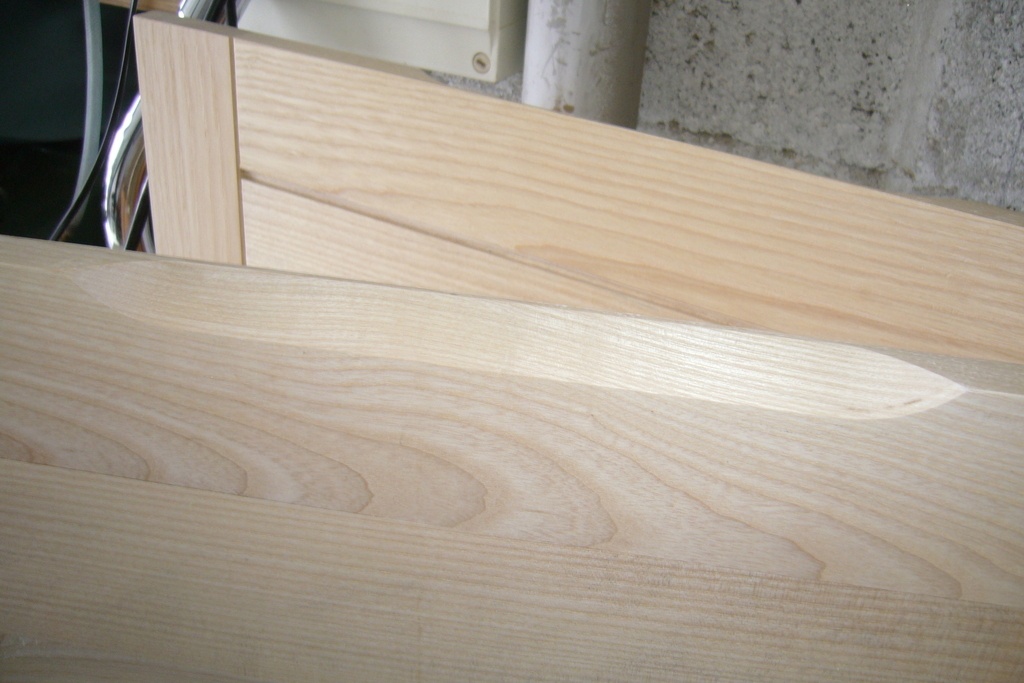

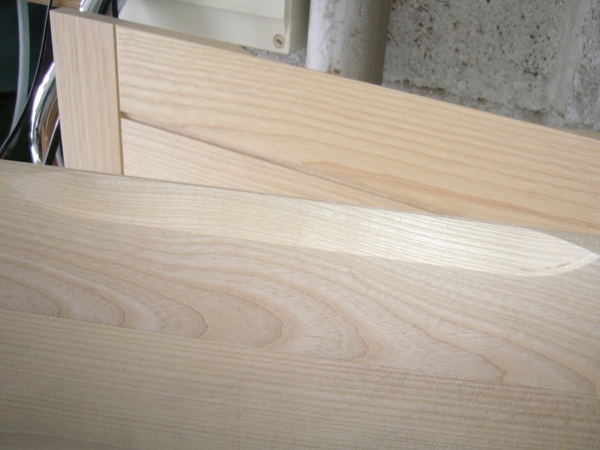

J'ai fait la prise en mains pour l'ouverture des tiroirs par un simple gros chanfrein à 45° sur la face intérieure.

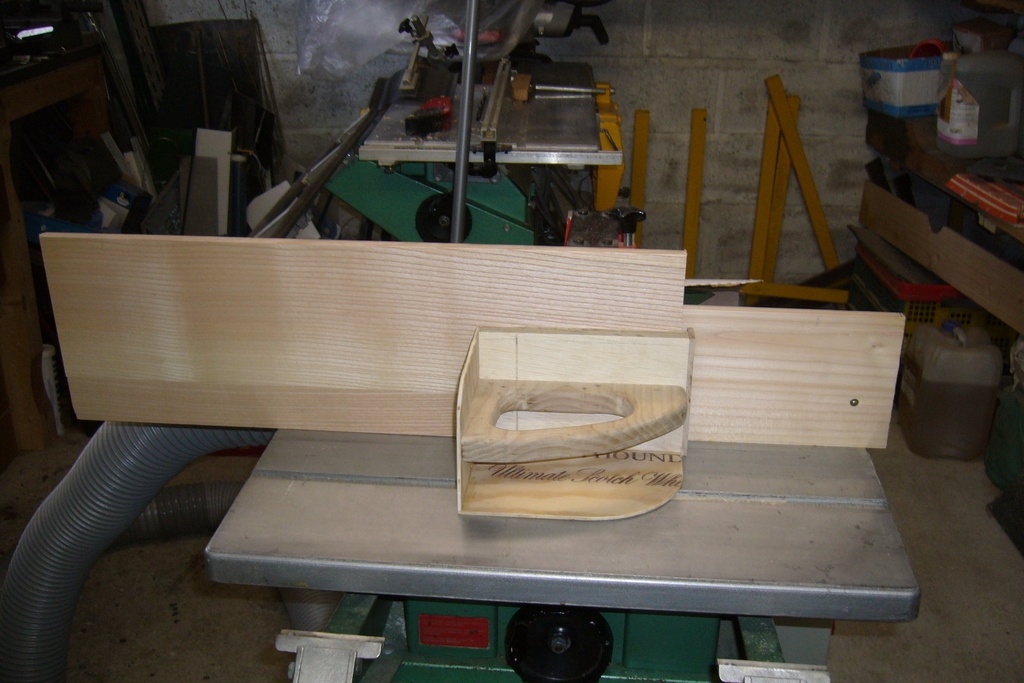

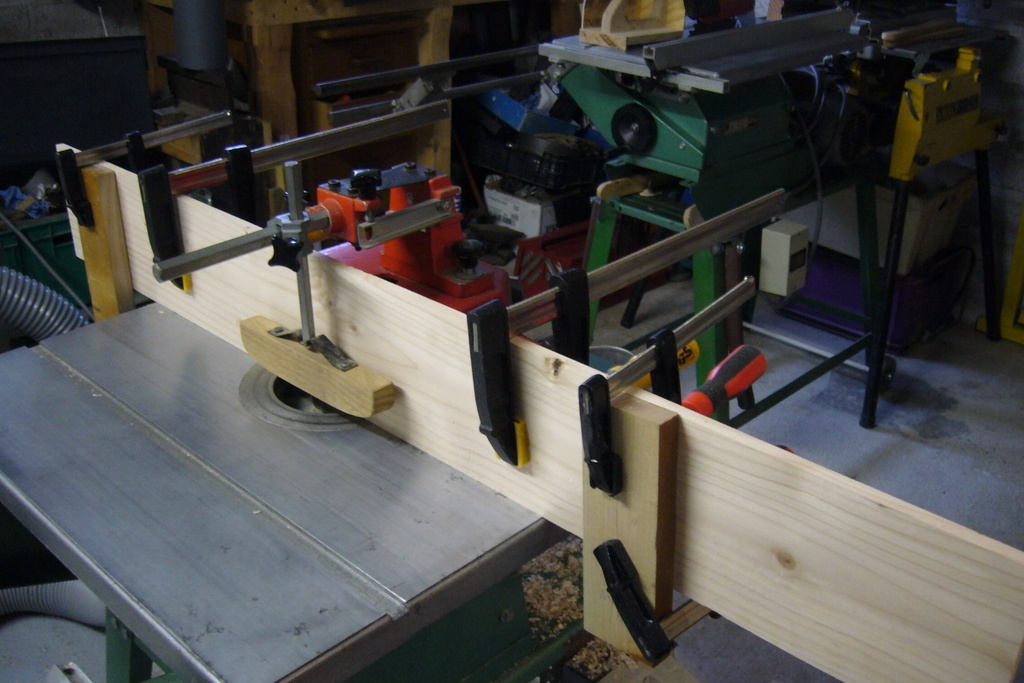

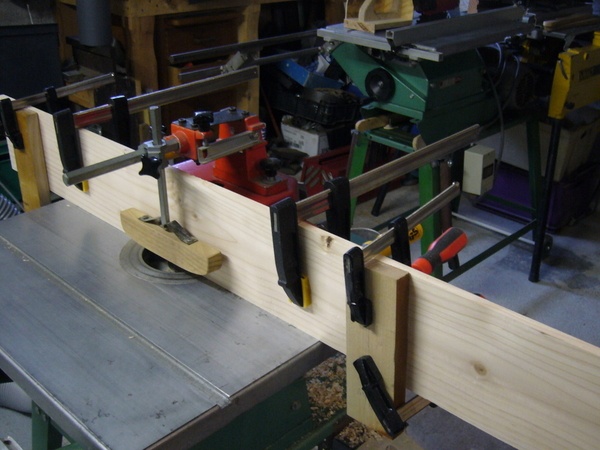

Un usinage arrêté se fait très facilement sur une toupie avec ce montage :

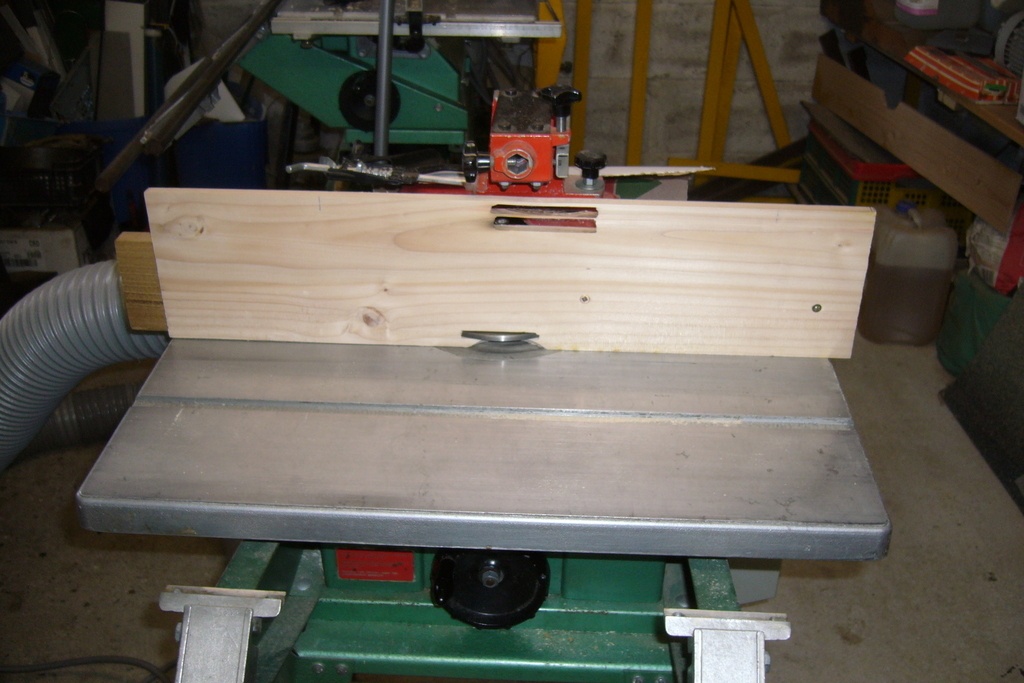

Vous remarquerez au passage le guide continu "jetable" constitué d'une volige rabotée !

Publié

Partager

Panneau droit

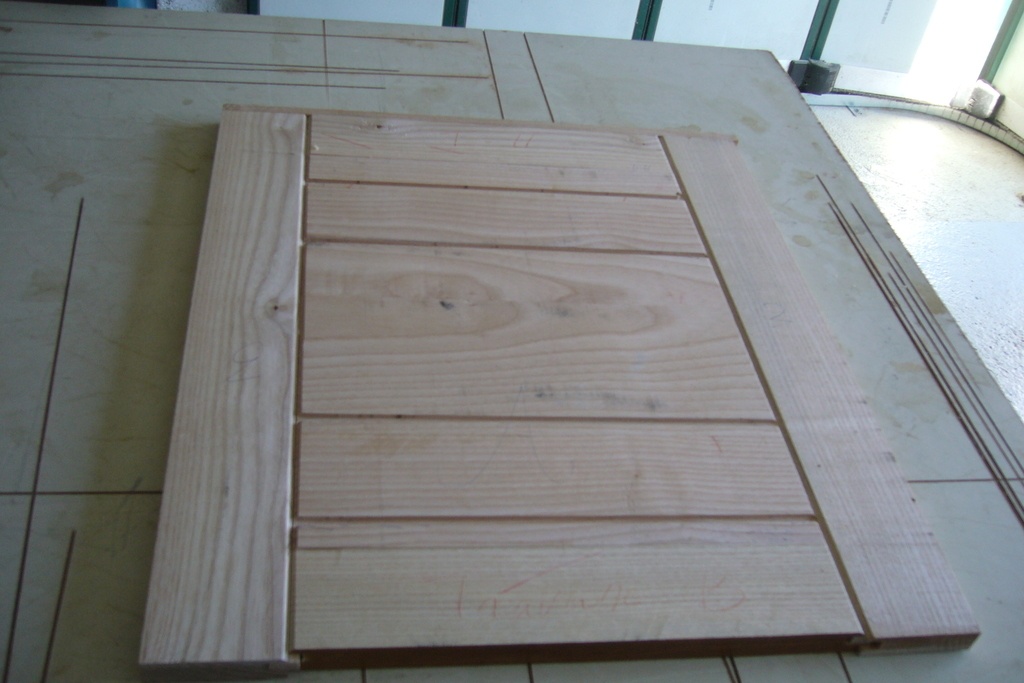

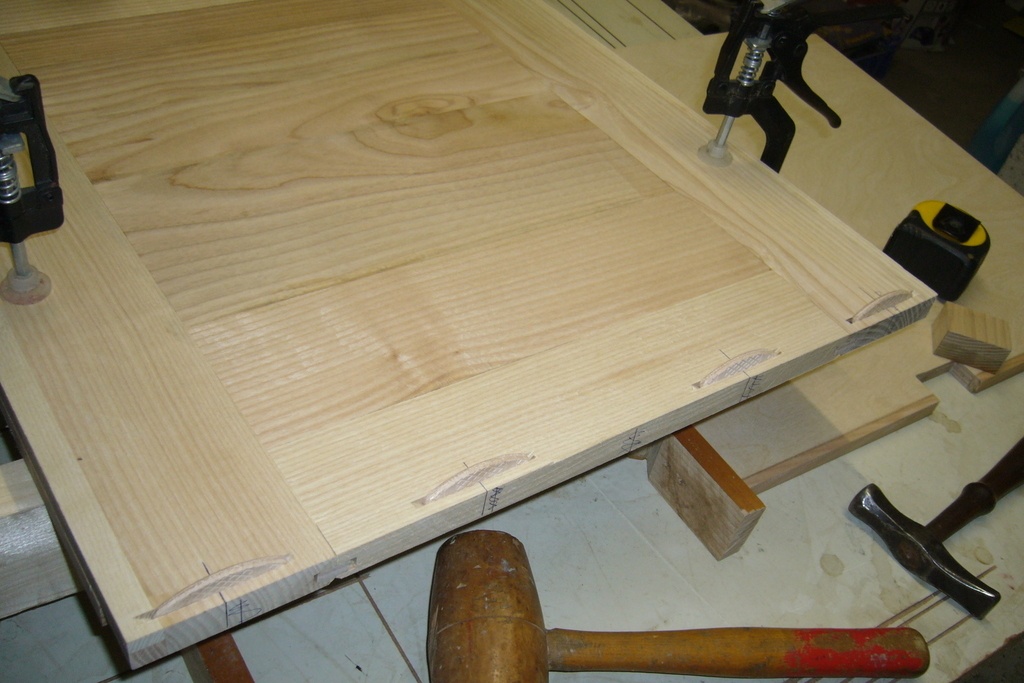

Ce panneau étant visible, je l'ai réalisé en massif avec le même principe d'assemblage que les façades

Les 4 rainures dans le panneau central réduisent l'effet masse et correspondent à celles des façades.

Publié

Partager

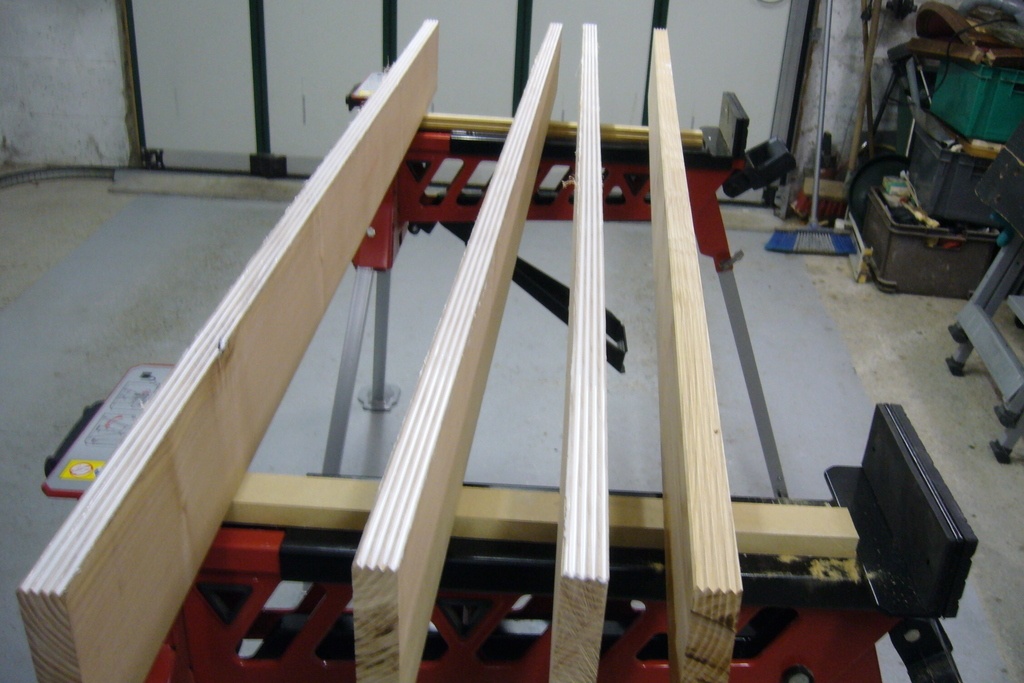

Alaises

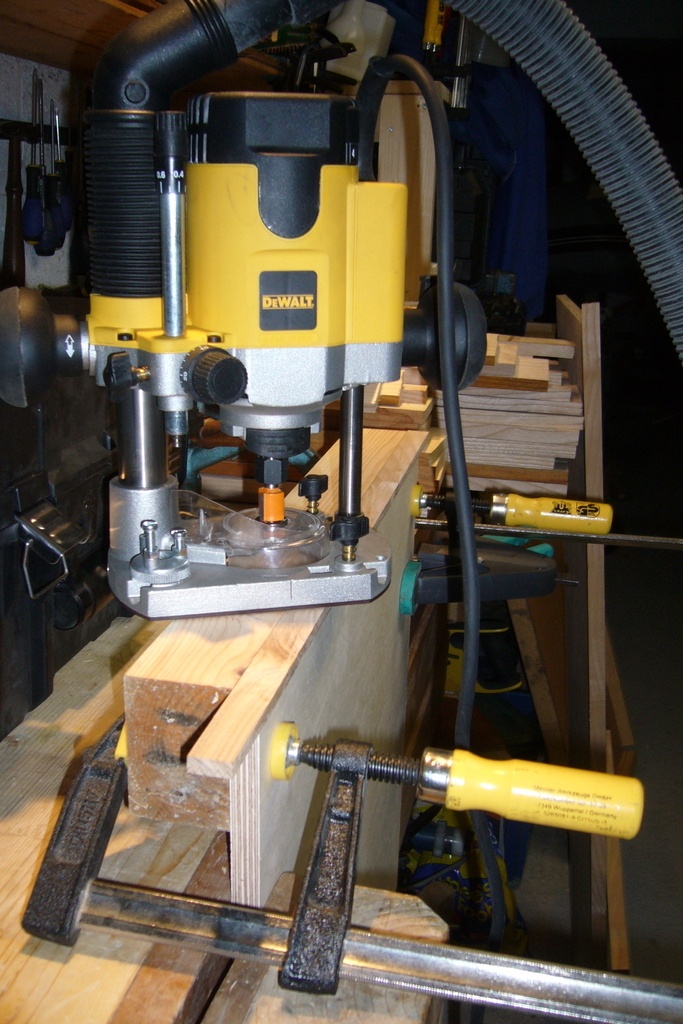

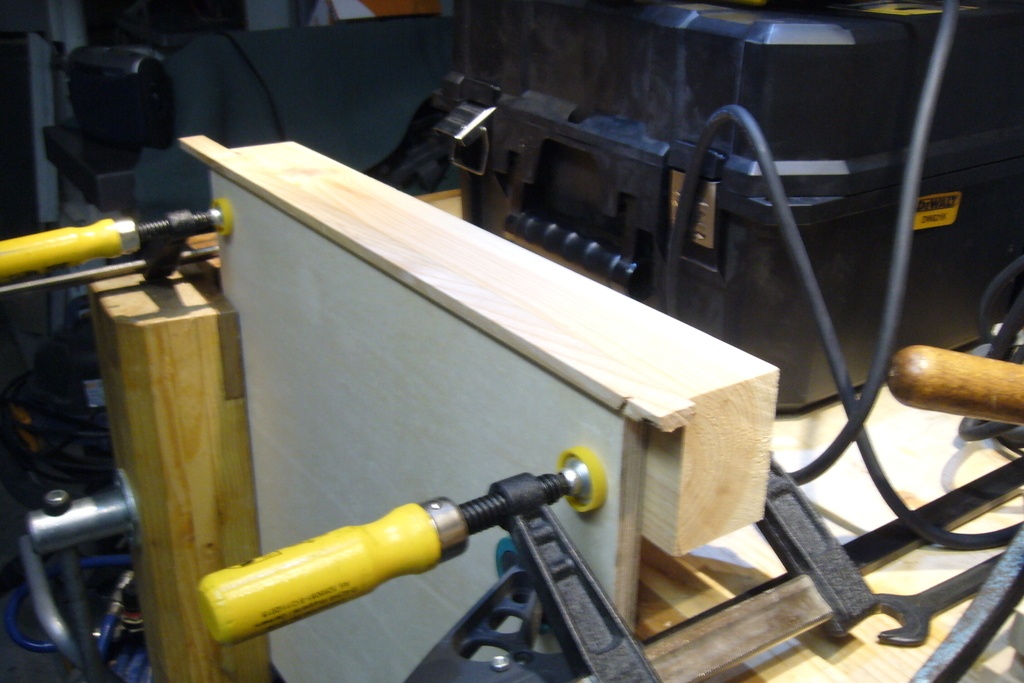

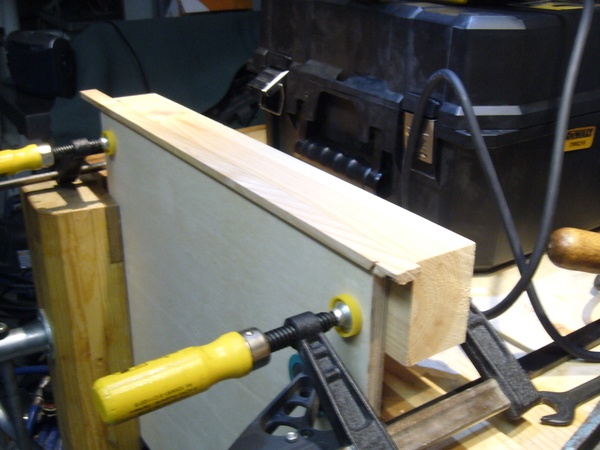

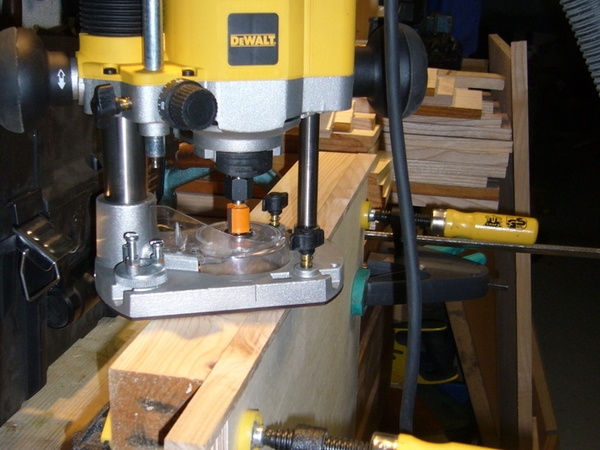

Les champs en CTP visibles sont recouverts d'une alaise. Après collage,celle ci est ajustée à la défonceuse avec une fraise à affleurer

Un bon gros chevron dégauchi, avec une petite feuillure pour compenser le débord de l'alaise, permet d'avoir un appui stable de la défonceuse

Publié

Partager

Assemblage de la structure

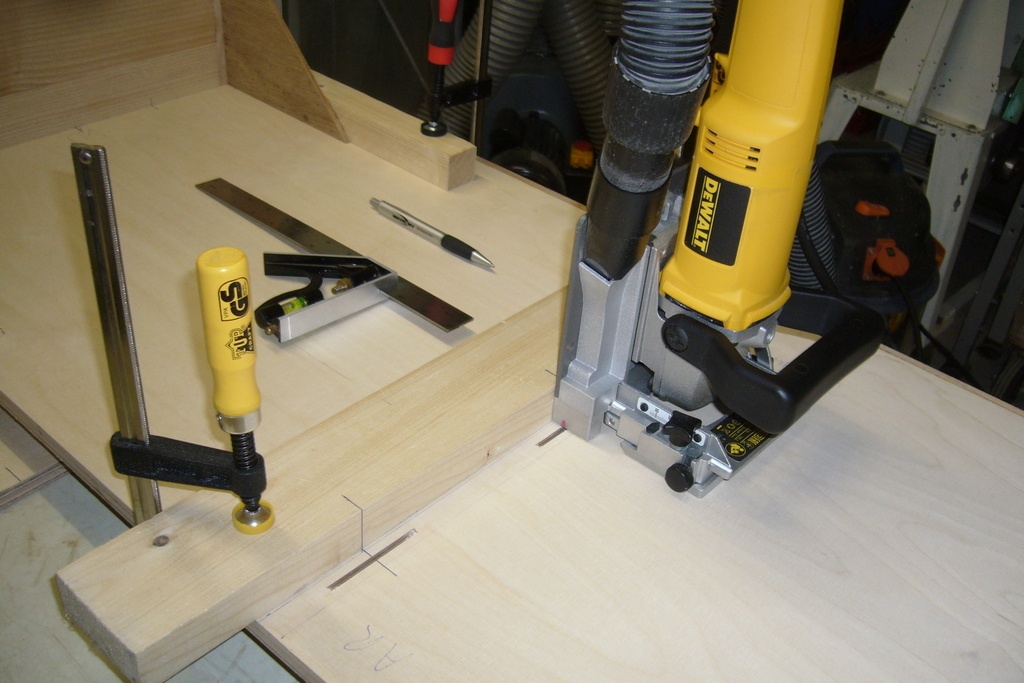

J'ai réalisé l'assemblage à l'aide de Lamello

Publié

Partager

Caissons des tiroirs

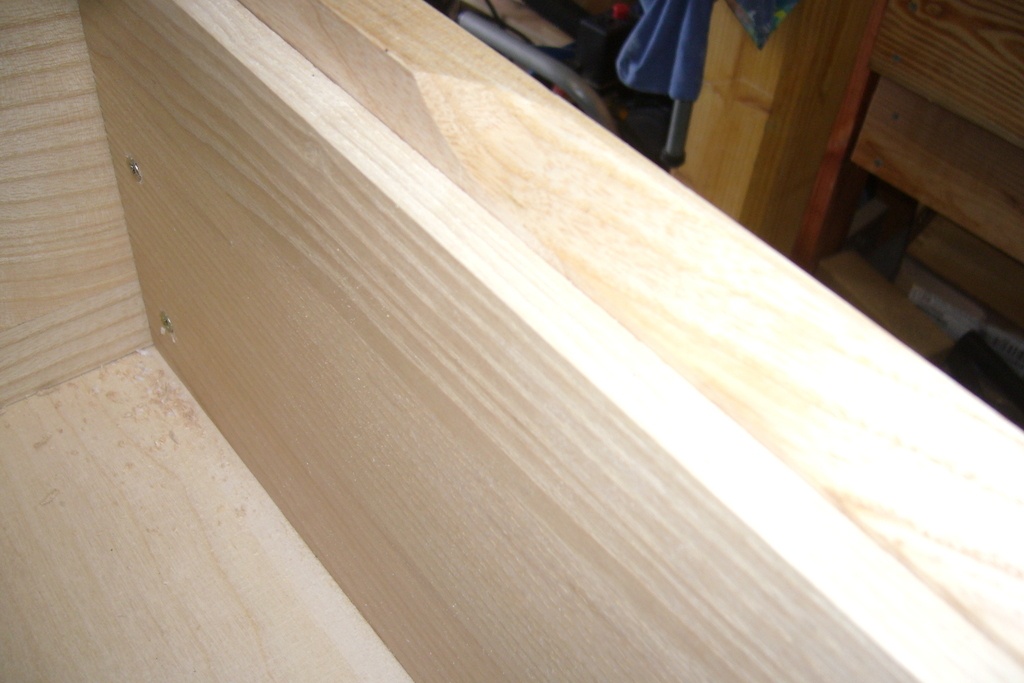

Ils sont réalisés en frêne e=12 mm, avec une rainure qui recevra un fond en CTP e=8mm . Assemblage par Lamello.
Les façades seront fixées sur les caissons par 4 vis.

Publié

Partager

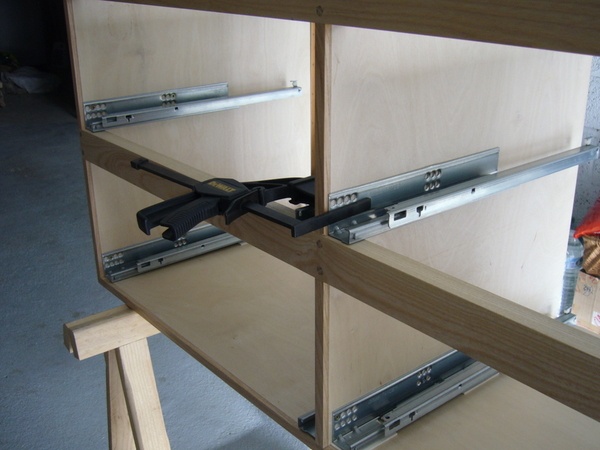

Pose des glissières

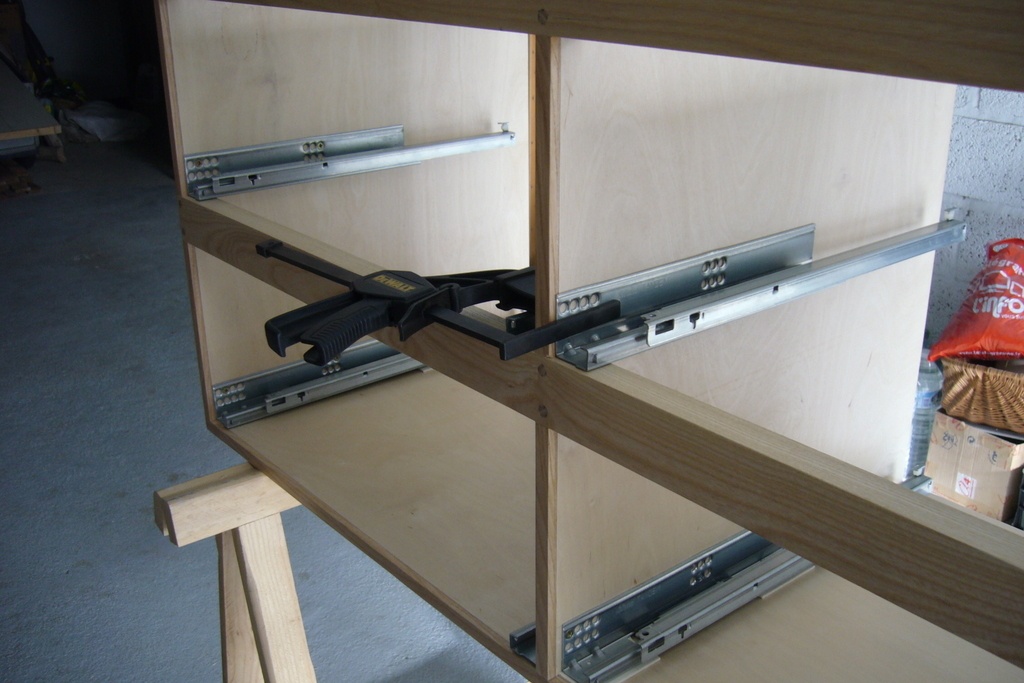

J'ai choisi des glissières Tandem de chez Blum (très facile à poser), fonctionnement très doux .

Publié

Partager

Fixation des façades

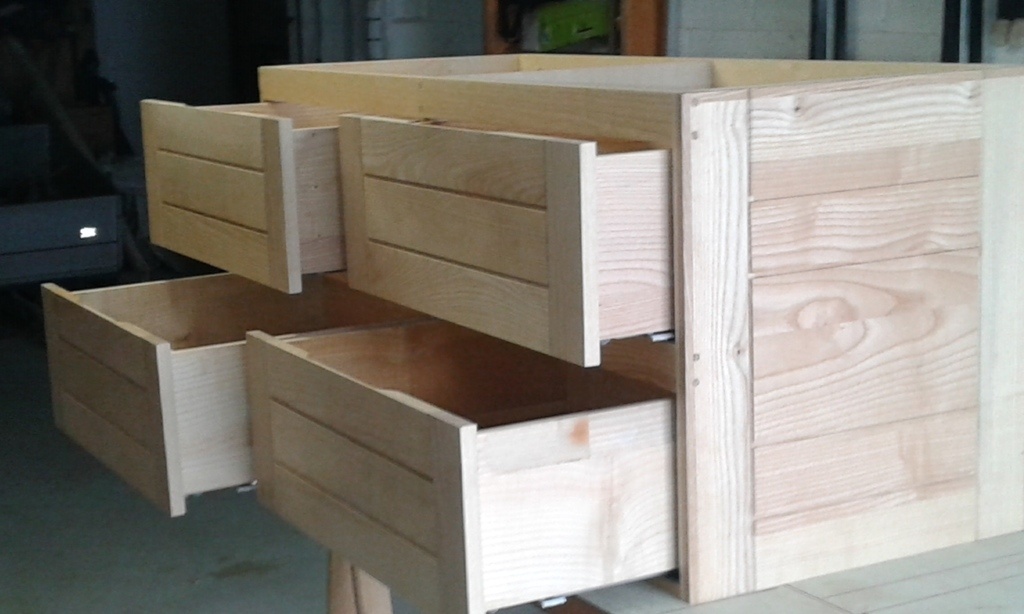

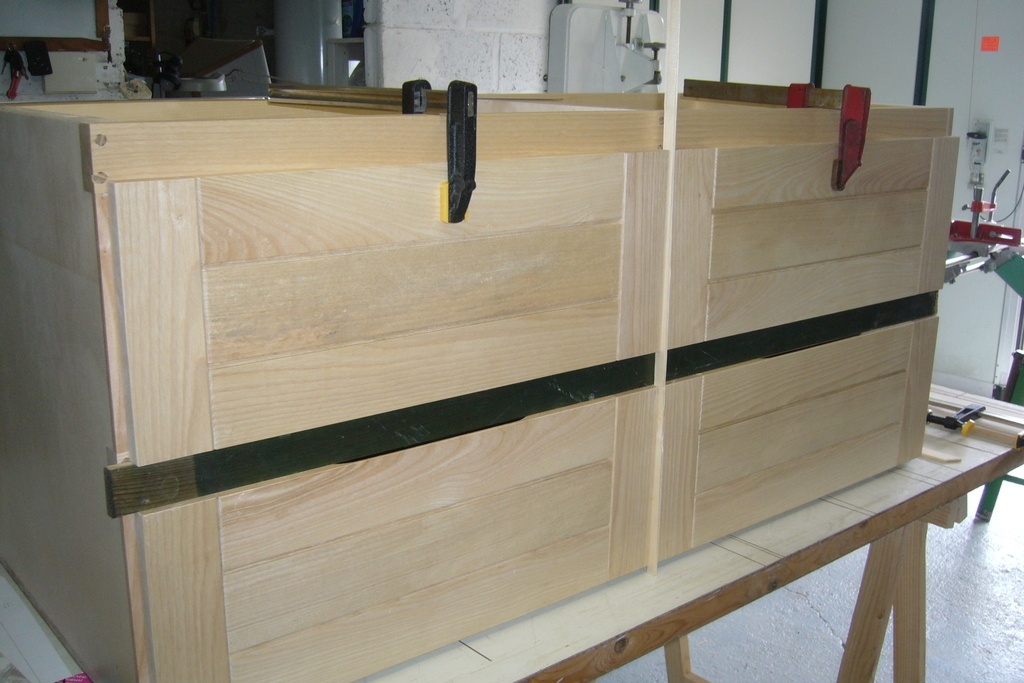

J'ai mis en place les caissons dans le meuble, puis j'ai positionné les façades à l'aide cales calibrées et j'ai vissé à travers les caissons

Publié

Partager

En place !

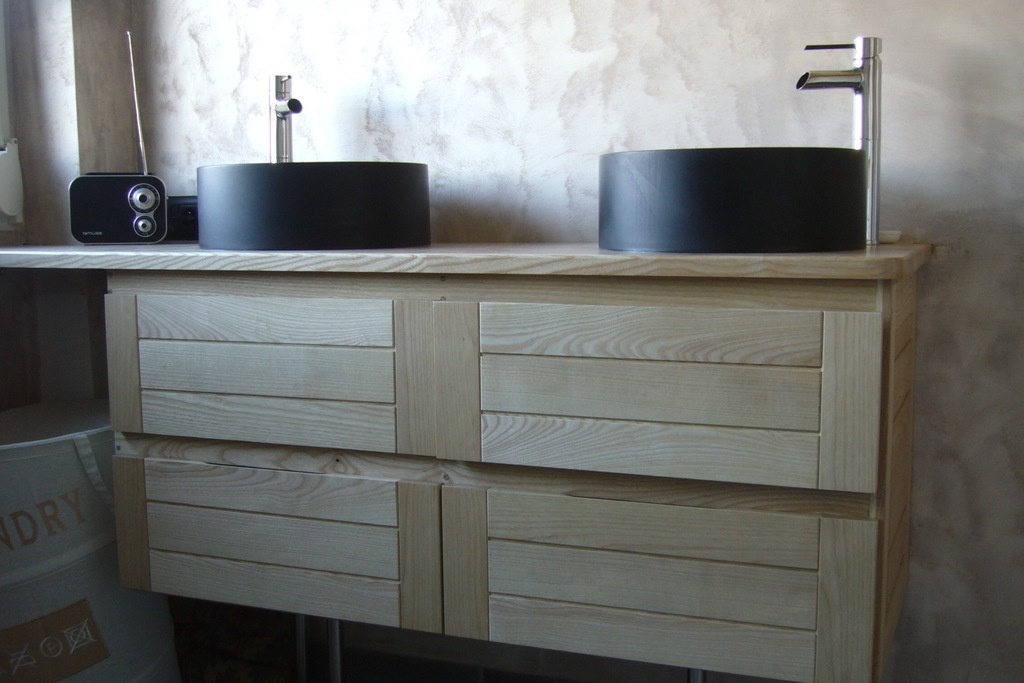

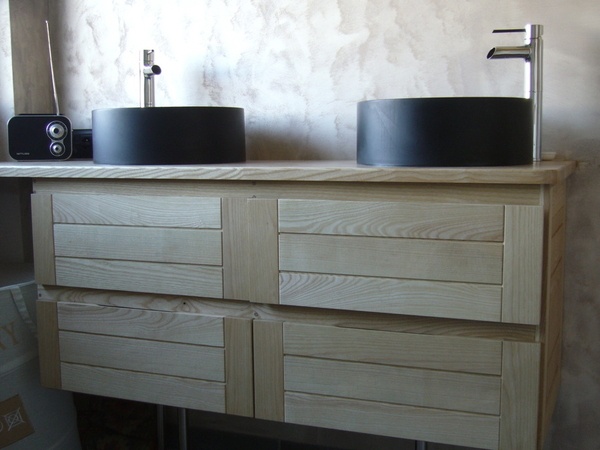

Et voila le meuble en place. Sur le coté gauche, le panier à linge sera caché derrière une façade coulissante.

Publié Mis à jour

Publications associées


Discussions

michel22440  a publié le pas à pas "Meuble de salle de bains".
il y a 7 ans
michel22440  a publié l'article "Conception et choix des matériaux".
il y a 7 ans
Boris Beaulant
( Modifié )

Sympa le proto en carton ;)

mich31159

Top projet vivement la suite

michel22440  a publié l'article "Plateau".
il y a 7 ans
michel22440  a publié l'article "Façades des tiroirs".
il y a 7 ans
lionel31

salut vraiment sympa comme projet
j'ai juste une question de débutant concernant les assemblages, pourquoi utiliser deux types d'assemblages, fausse languette et lamello ? pourquoi ne pas utiliser que des fausses languettes ?

michel22440

la traverse centrale est collée sur la traverse basse (lamello) et est liée aux montants et à la traverse haute par fausse languette, ce qui lui permet de "bouger" et devrait éviter les déformations; j'ai repris le principe mis en oeuvre par Zeloko à l'aide de dominos.

michel22440  a publié l'article "Ouverture des tiroirs".
il y a 7 ans
michel22440  a publié l'article "Panneau droit".
il y a 7 ans
michel22440  a publié l'article "Alaises".
il y a 7 ans
michel22440  a publié l'article "Assemblage de la structure".
il y a 7 ans
michel22440  a publié l'article "Caissons des tiroirs".
il y a 7 ans
michel22440  a publié l'article "Fixation des façades".
il y a 7 ans
michel22440  a publié l'article "Pose des glissières".
il y a 7 ans
Boris Beaulant

Hey gros avancement !

michel22440  a publié l'article "En place !".
il y a 7 ans
Wil

Très réussi ! J'aime bien aussi le poussoir en caisse de whisky !

michel22440

Zeloko :En fait, le meuble était quasiment fini,quand j'ai commencé ce pas à pas, ce qui explique les 7 derniers articles en même temps.
Wil :Pour le poussoir en caisse de whisky, rassure toi je n'ai pas bu la bouteille avant de le fabriquer et de le tester ! D'ailleurs, je préfère le rhum vieux

Boris Beaulant

Ha ok ;) ... Joli en tout cas !

Etant terminé, si tu veux, tu peux ajouter une Création avec les photos finales alors. Et l'associer à ton pas à pas.

niconathy
( Modifié )

Je trouvais que tu avançais vite. Et en plus tu avais le temps d'écrire le pas à pas. Je comprends mieux. 🙃😅
Il est superbe ce meuble de salle de bain. 👌

michel22440

Entre la fabrication du meuble, le carrelage,la plomberie et l'électricité, il ne me restait pas beaucoup de temps pour rédiger le pas à pas au fur et à mesure. C'est pourquoi, j'ai fait la rédaction quasiment d'une traite, une fois le meuble en place.
ça fait toujours plaisir de voir son travail apprécié par d'autres passionnés (encore plus quand ce sont des pros !)

Vic66

Très belle réalisation, j'ai encore l'impression que ta maquette en carton datait d'hier!!!

Boris Beaulant
( Modifié )

Pas de soucis michel22440, chacun fait les choses à son rythme !

christ38

Magnifique meuble. Bravo ;)

Leboiseuxdumorvan
( Modifié )

Salut, je voulais savoir comment as tu fais pour l'évacuation de l'eau ? Pour les siphons ..
Merci

michel22440

Le plan de travail est découpé (sous les vasques) pour le passage de la bonde et le siphon est en dessous

Leboiseuxdumorvan

Est-ce que vous auriez une photo ? Avec les tiroirs ?
Merci

michel22440
