Vic66

Porte manteaux piano

Porte manteaux piano
+

Bonjour à tous,

Je me lance dans cette création inspirée par celui de shuri (probablement pas complètement à l'identique).
Un plan suivra, mais j'hésite encore sur la largeur et l'éstethique finale...

Liste des articles

Mis à jour

Partager

Mise à épaisseur et à longueur

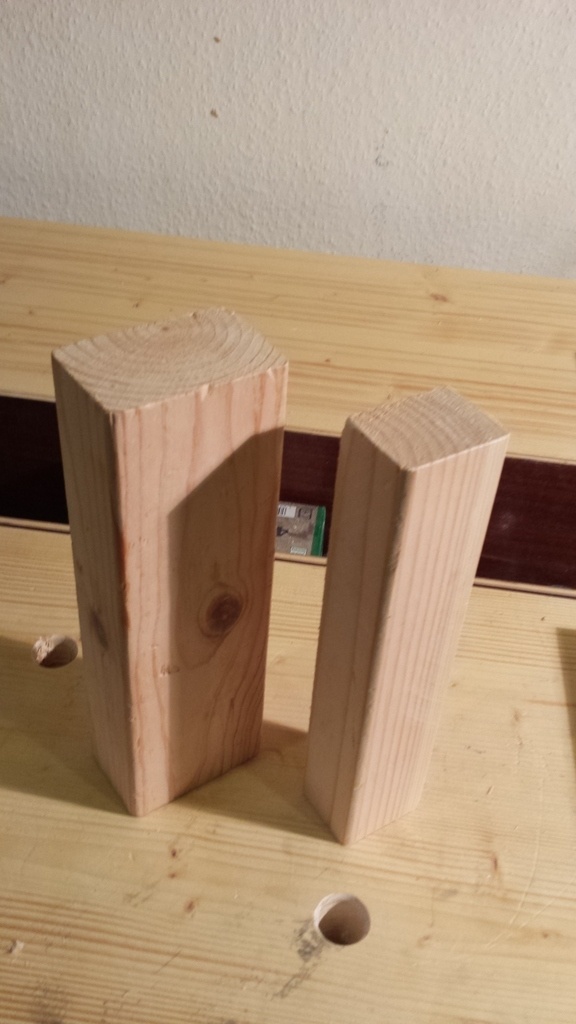

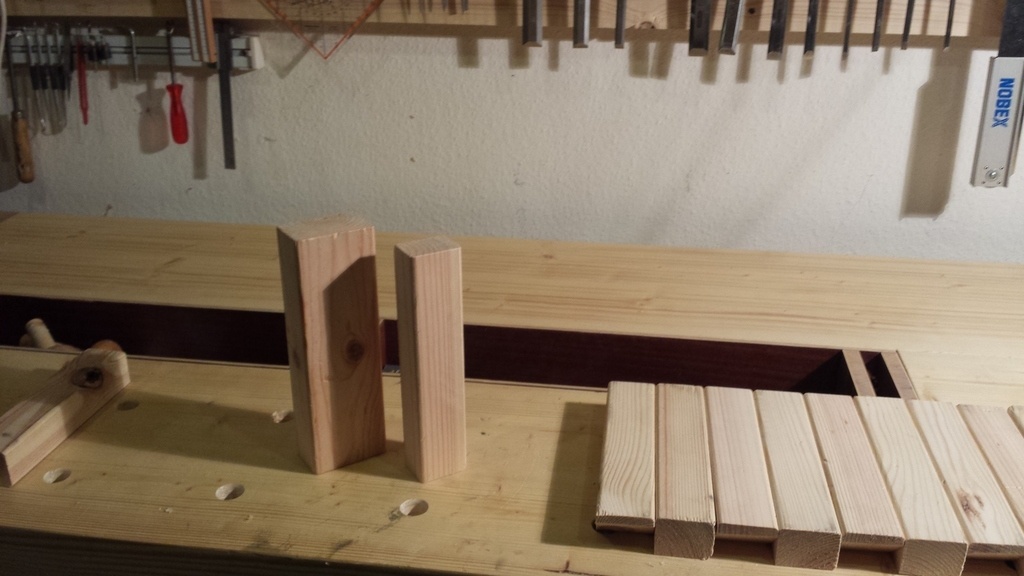

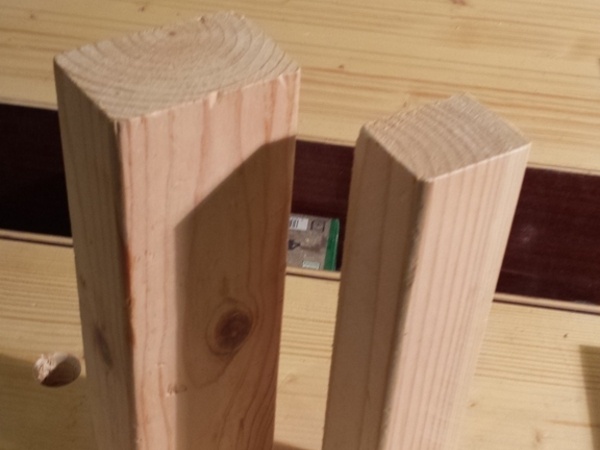

J'ai un lot de morceaux de bois de section 63x45x210 mm (à gau che de l'image).
Je commence par les couper en deux, les raboter, et pour finir à longueur, pour obtenir au final des pièces de 30x45x205 mm.

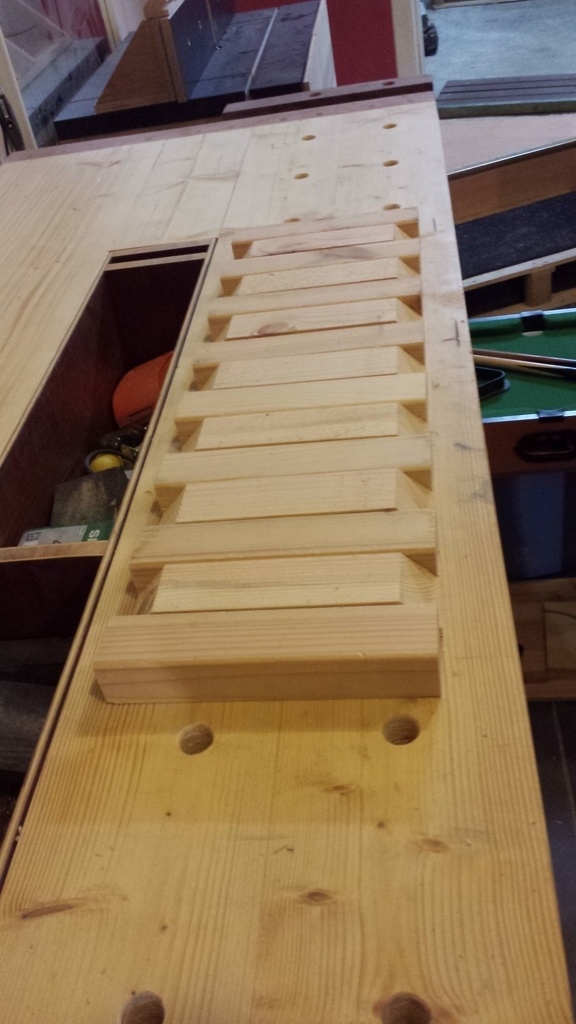

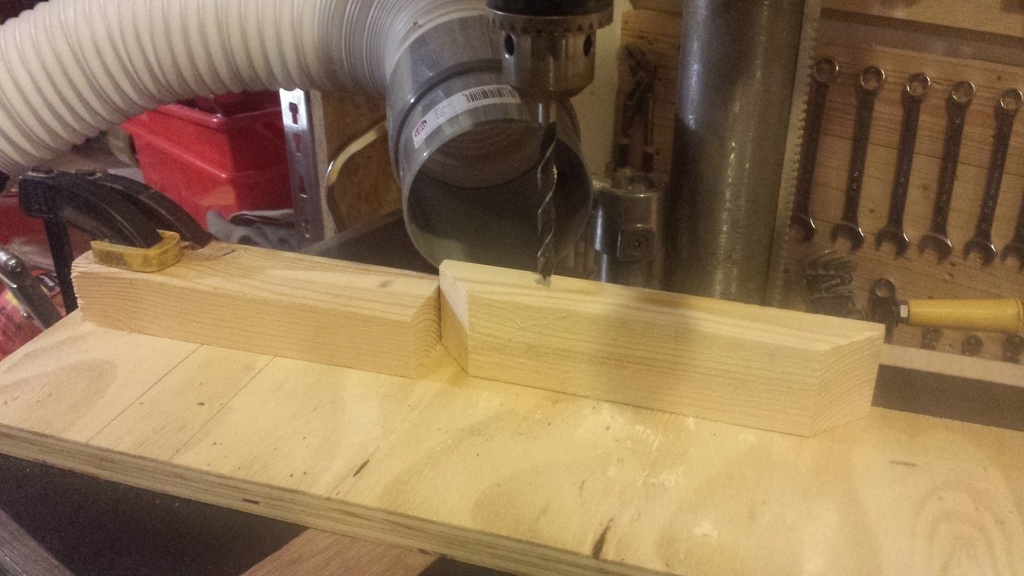

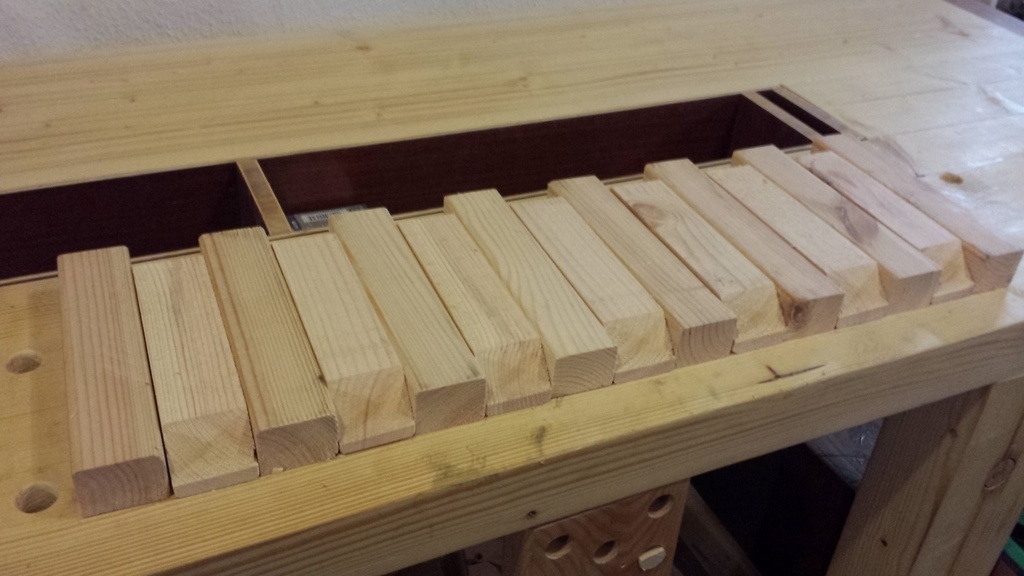

Je bisaute les extrémités des pièces pivotantes.

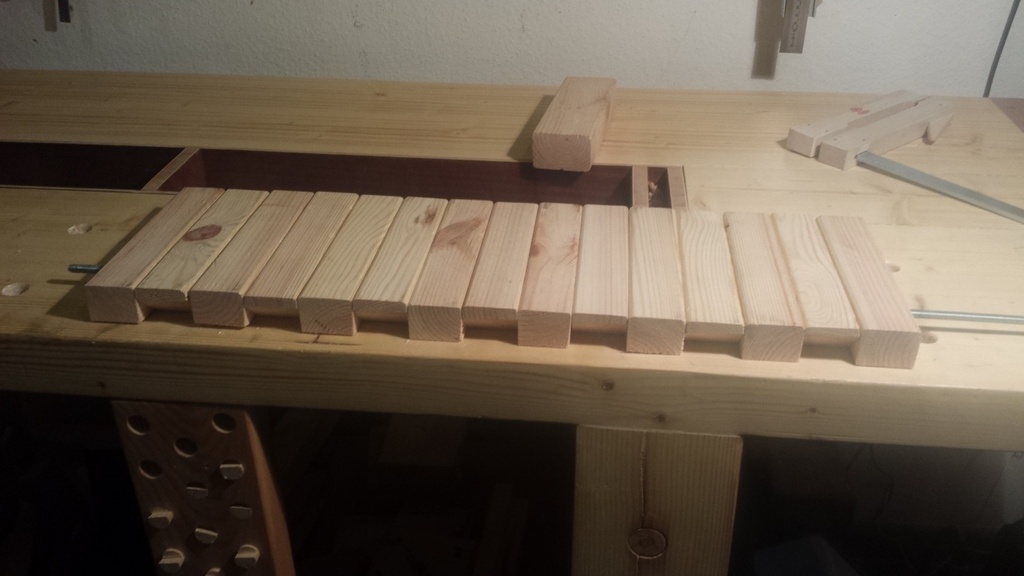

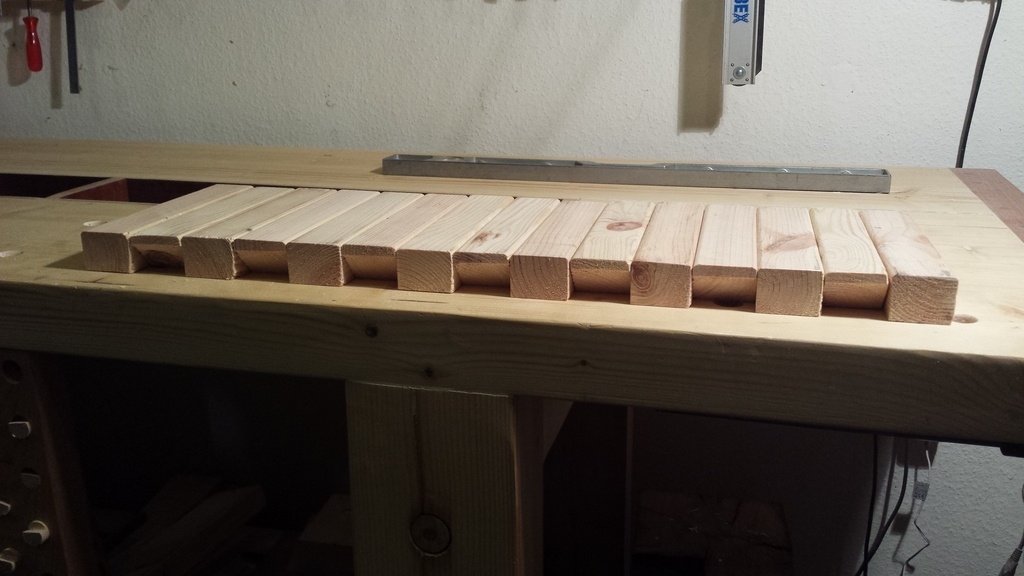

Je les présentes faces avant, une fois que l'encadrement sera fait, on ne distinguera plus les pièces bisautées.

Publié

Partager

Perçage

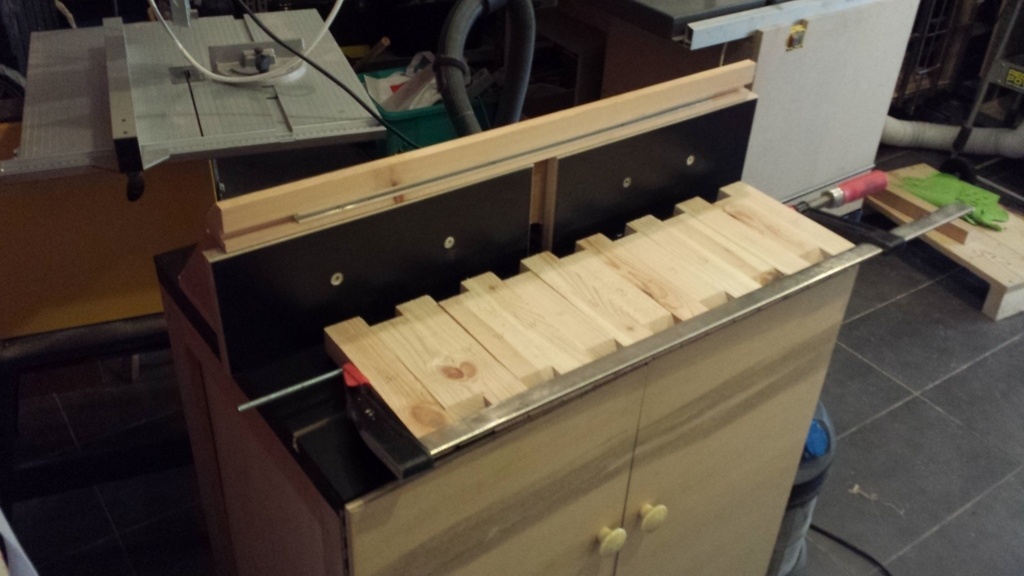

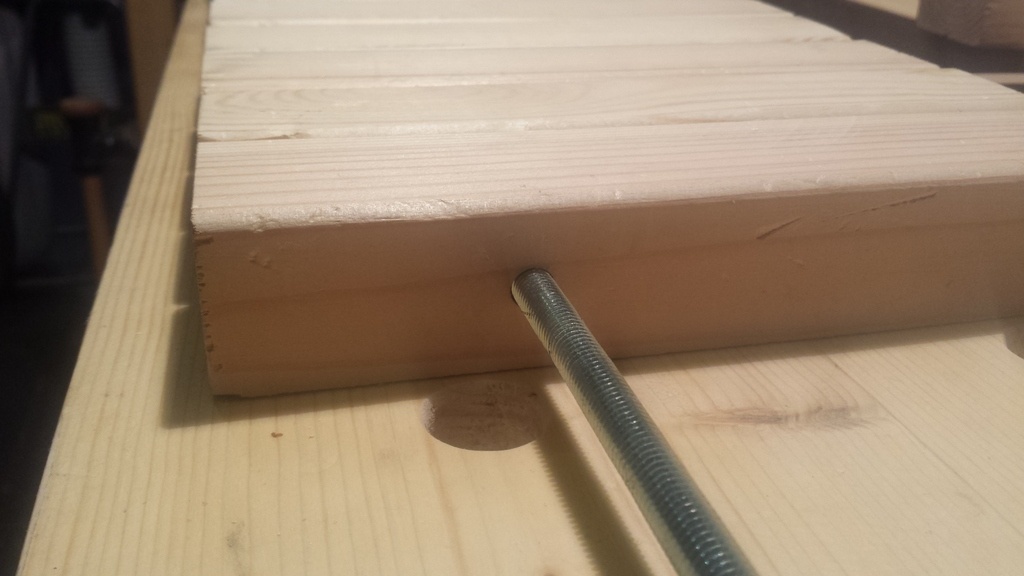

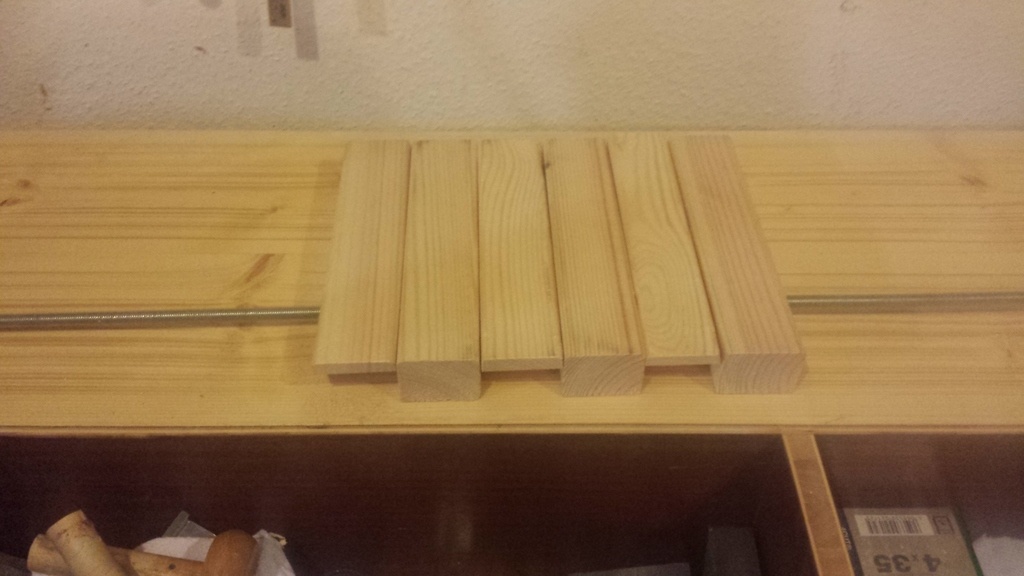

Je perce toutes les pièces et je les traverses avec une tige filetée de 8 mm.

Publié

Partager

Cadre

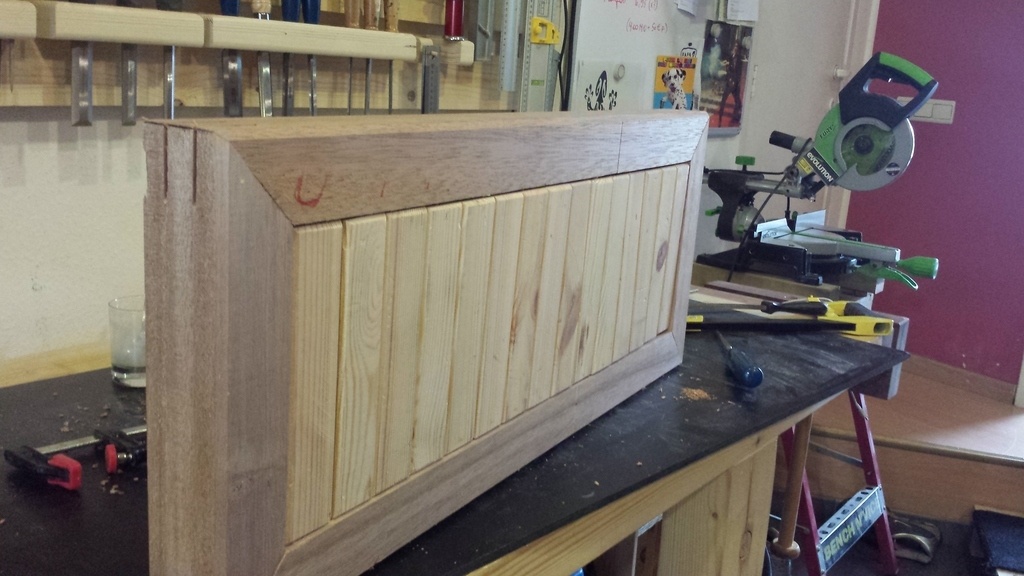

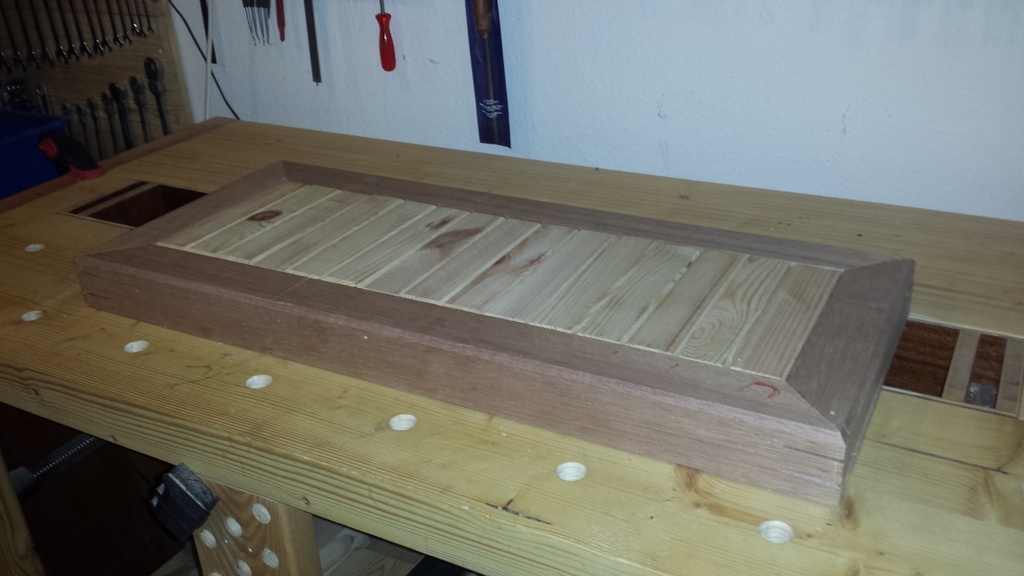

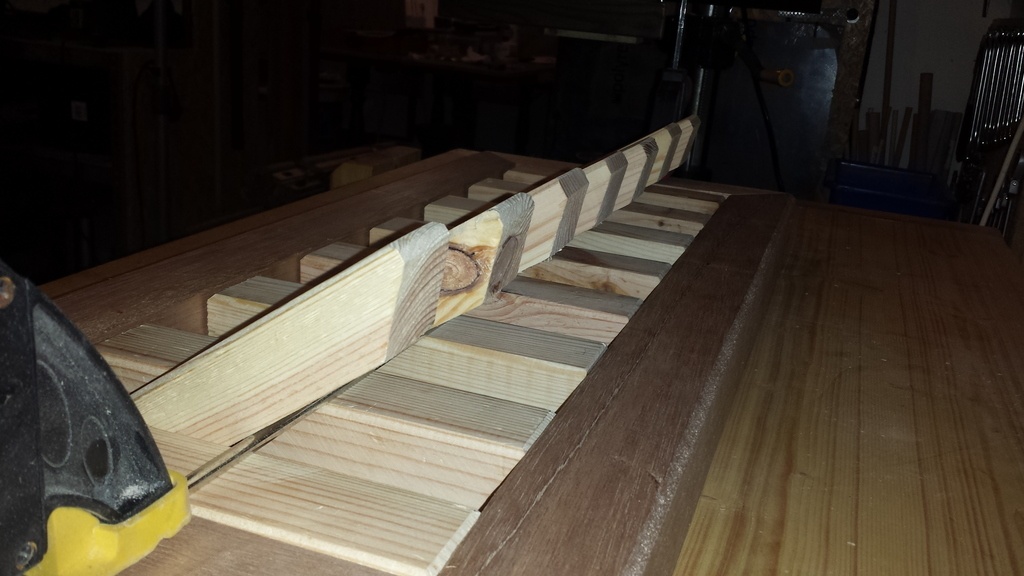

Collage du cadre et chanfreinâge des pièces.

Publié

Partager

Renfort des coins

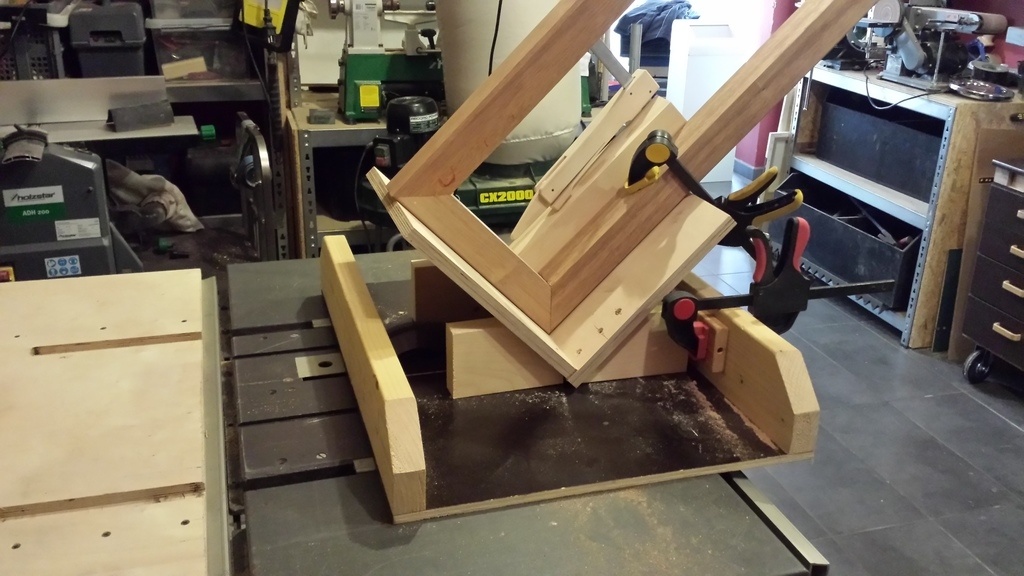

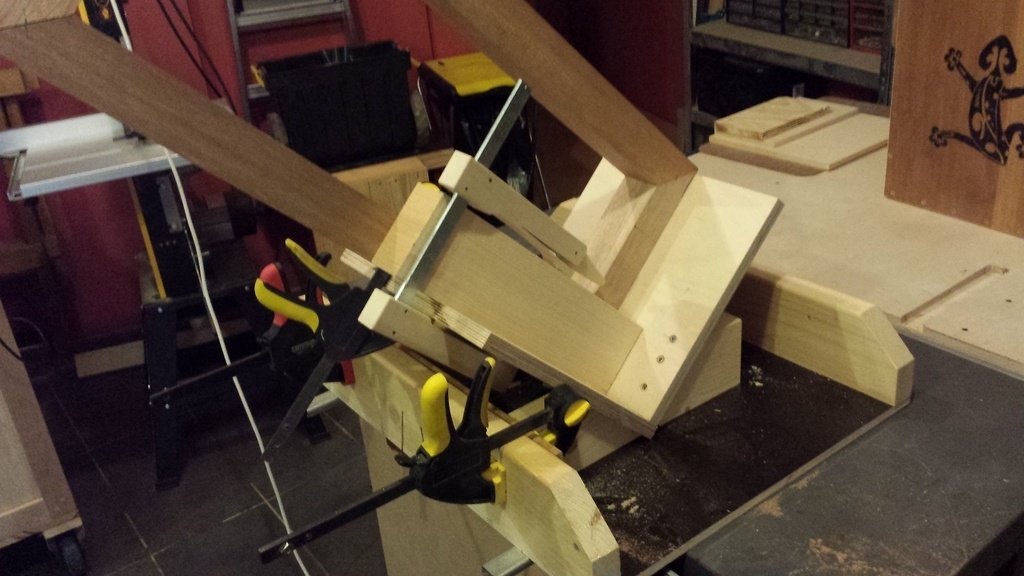

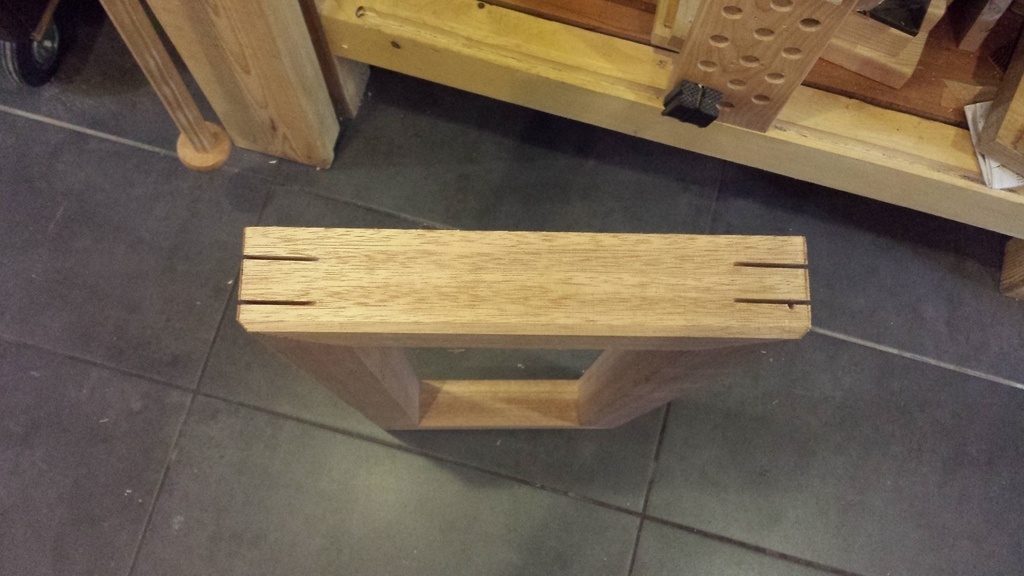

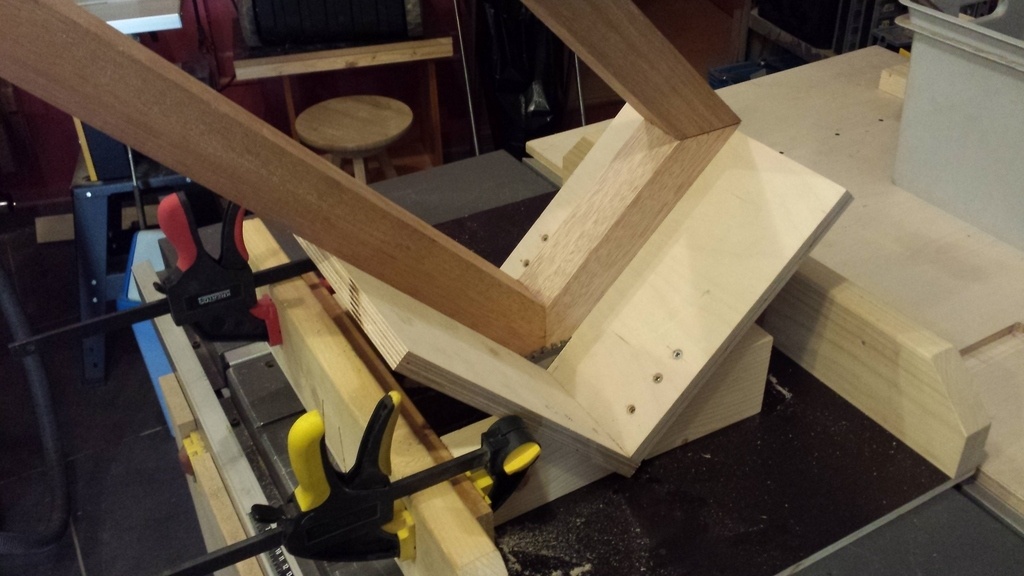

Je me suis fait un petit jig pour pouvoir rainurer les coins et ainsi les renforcer.

Publié

Partager

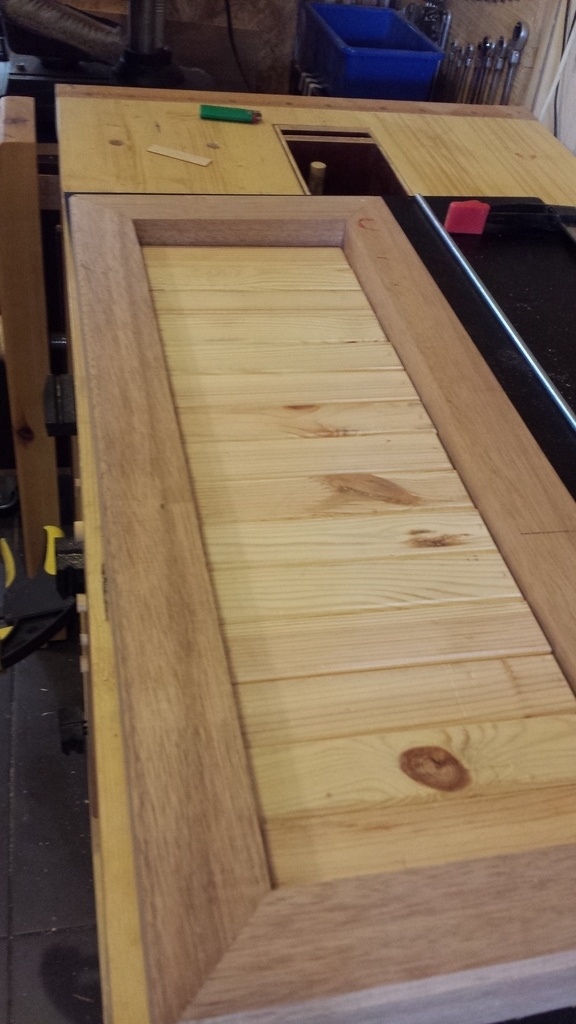

Montage et fixation

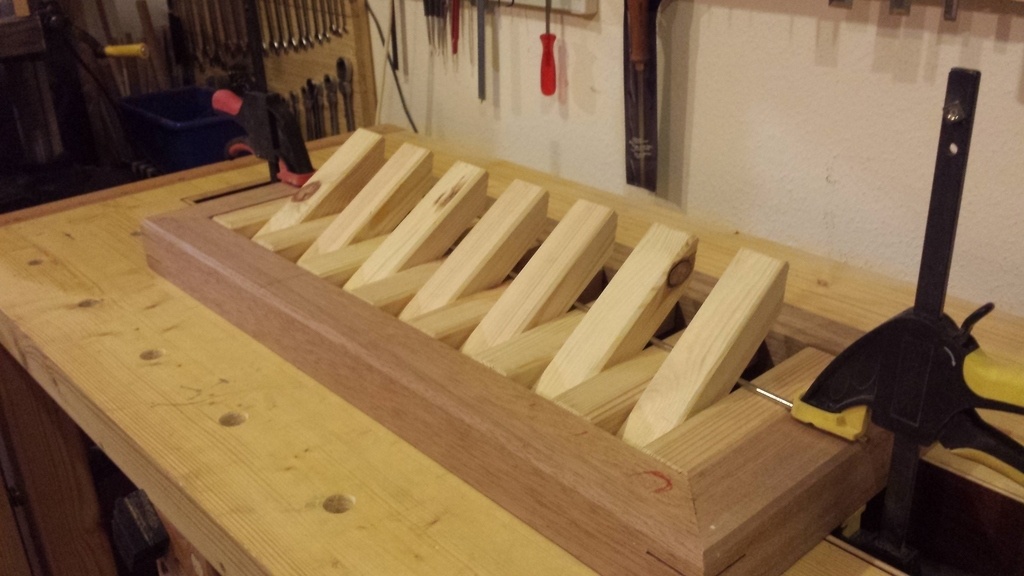

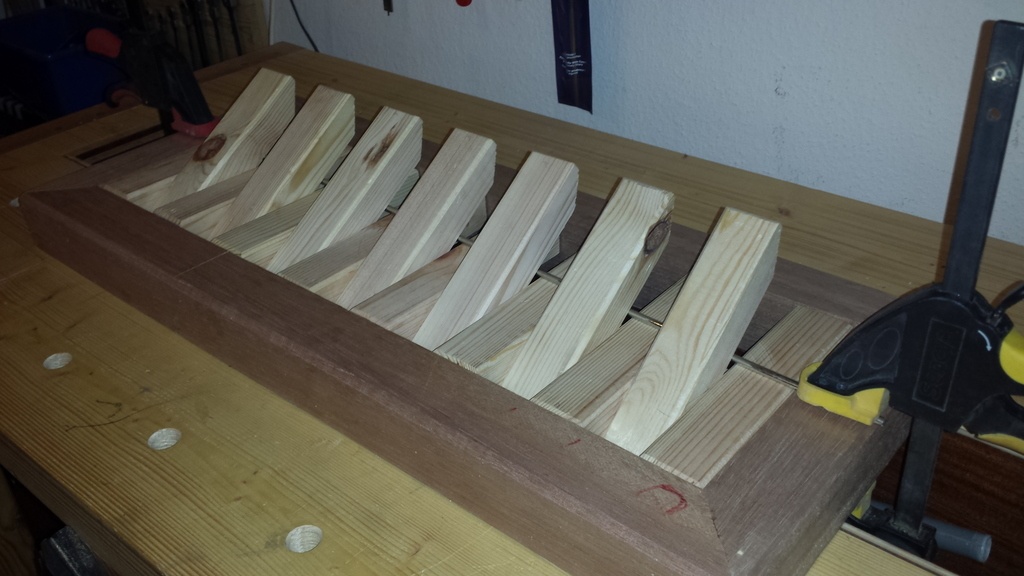

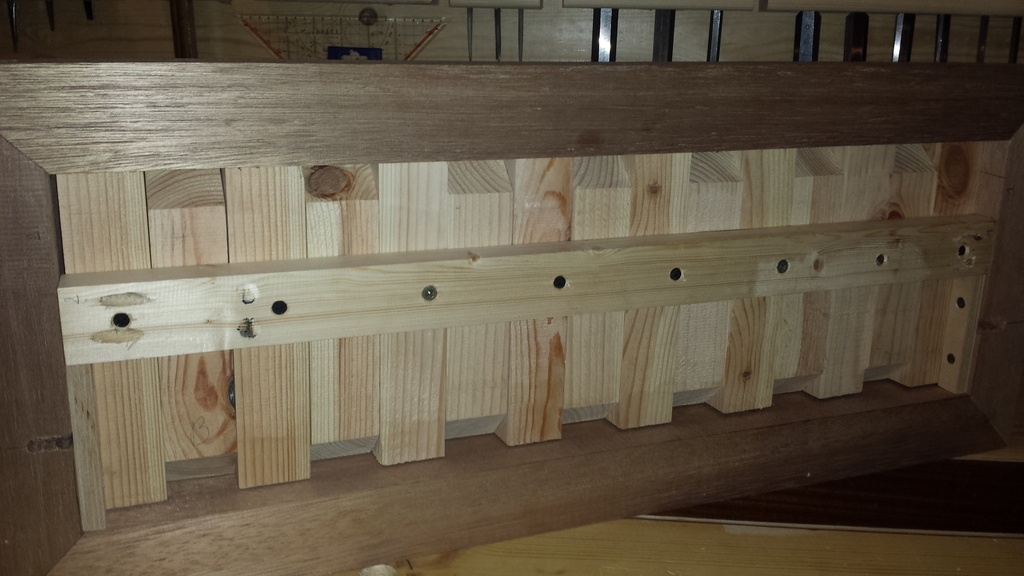

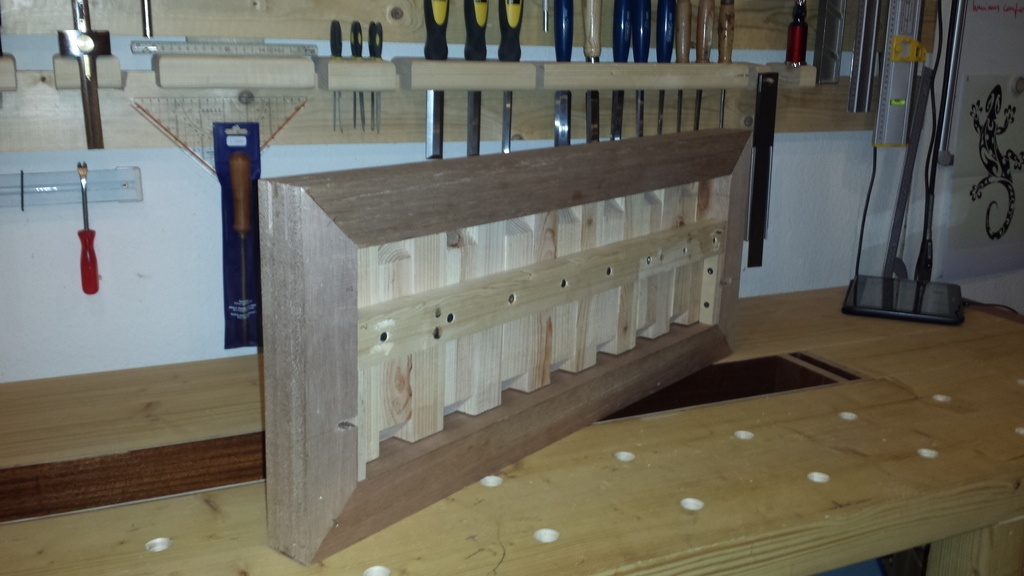

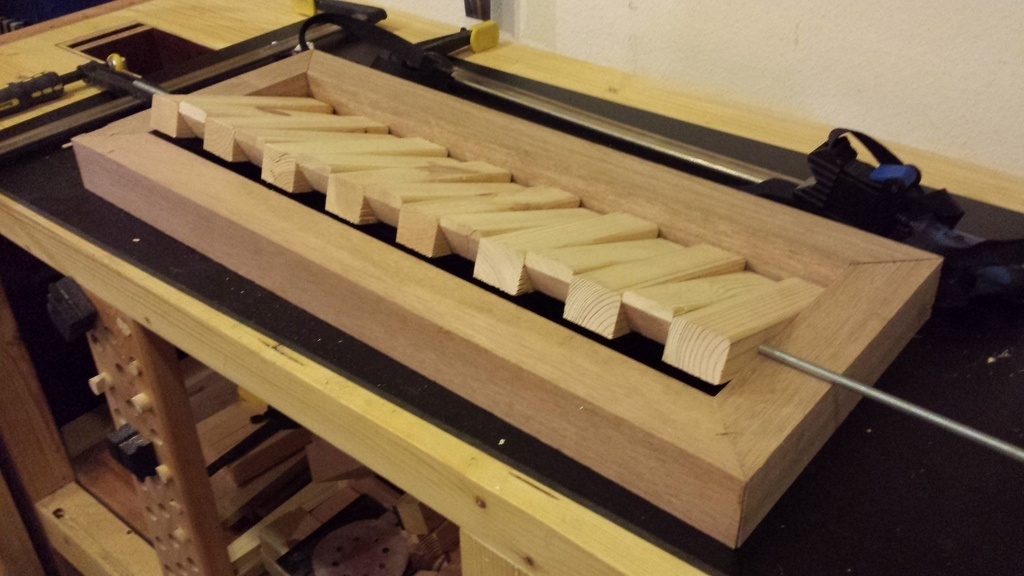

J'ai vissé l'ensemble des pièces pour la partie fixe,une traverse vissée au cadre et une pièce piano sur 2. Pour la partie amovible je fais un test d'ouverture afin de calculer l'emplacement d'une traverse arrière comme top. Dès que j'aurai pondu le système de fixation au mur, je pourrai attaquer la phase de réglages et essayer de masquer deux petites boulettes esthétique (sinon ce ne serait pas marrant).

Publié


Discussions

Vic66 a publié le pas à pas "Porte manteaux piano".il y a 2 ans
djack18

Bonjour Vic
Peux tu me dire comment fonctionne ce porte manteaux !!!
une petite photo pour expliquer serait bien
merci

Vic66


Bonjour djack18, ce serait un peu compliqué à t'expliquer, mais tu peux voir celui de shuri ici. Je posterai au fur et à mesure de ma progression et un plan suivra également .

Vic66 a publié l'article "Perçage".il y a 2 ans
gibetb


J'avais vu ce porte-manteaux, je ne sais plus si c'est ici ou ailleurs, mais c'est un projet très sympa !

Vic66


merci gibetb
c'était ici par shuri (j'ai mis le lien), mais fait aussi par d'autres boiseux ici

lolive


tu peux en retrouver içi, et il y a celui ci aussi 😉

djack18

Ok merci je ne voyais pas trop le système
Pas mal pensé , sympa

Vic66 a publié l'article "Cadre".il y a 2 ans
LESQUEREN

Bonjour !Alors tout simplement GENIAL ! Je découvre ce système et quelle belle idée ...Je suis à chaque création souvent très agréablement surprise ; C'est ce qu'il me faut ! HI hi ! Encore BRAVO Belle Journée et Bon week end

Vic66 a publié l'article "Renfort des coins".il y a 2 ans
Vic66 a publié l'article "Montage et fixation".il y a 2 ans
Vic66


Merci LESQUEREN
