Tracer un angle

Tracer un angle

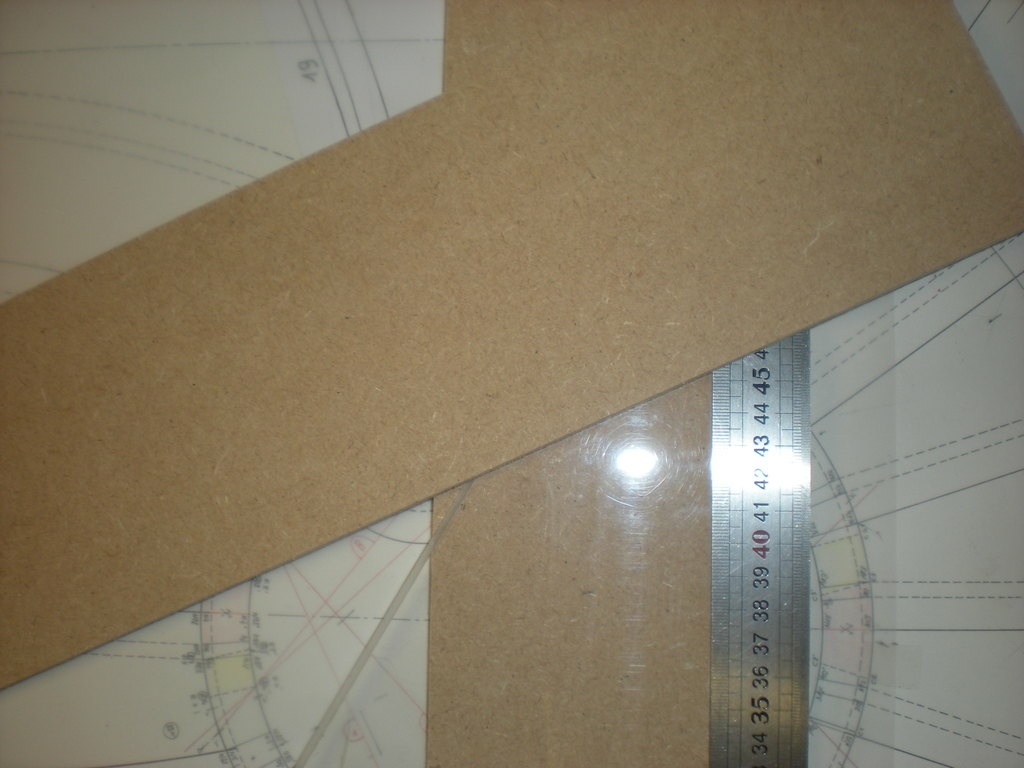

Tracer un angle , certains cas tels 30° 45°...... sont sans grandes difficultés. Mais par exemple un angle à 40°c'est déjà un peu plus délicat. Cette solution donne de bons résultats.

Liste des articles


Partager

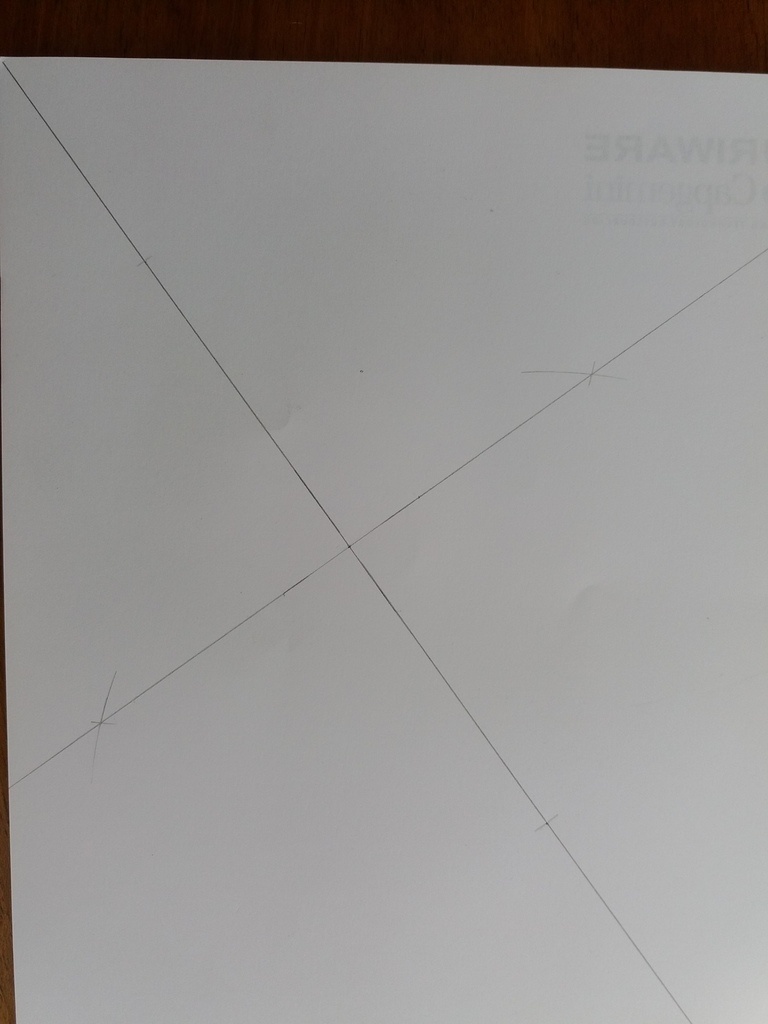

Deux droites perpendiculaires

Tracer deux droites perpendiculaires.

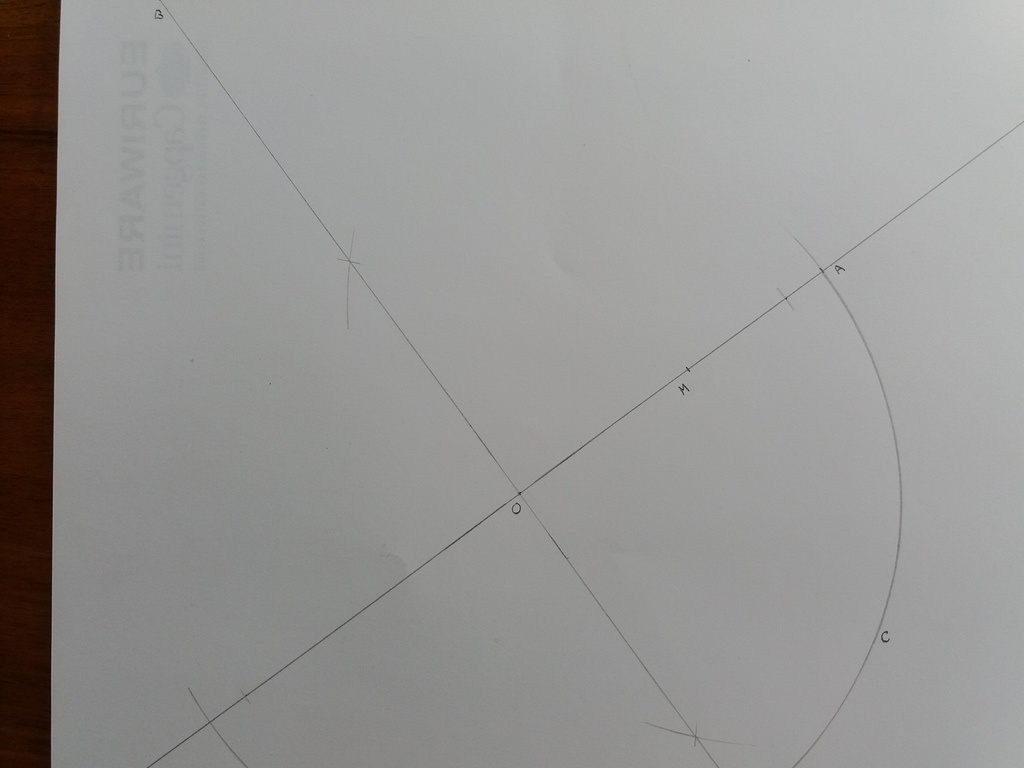

positionner les points les points O. A. B. tels que OA =90 et OB=150
Le point M tel que AM=40 40 pour 40°
Le demi cercle C de centre O passant par A

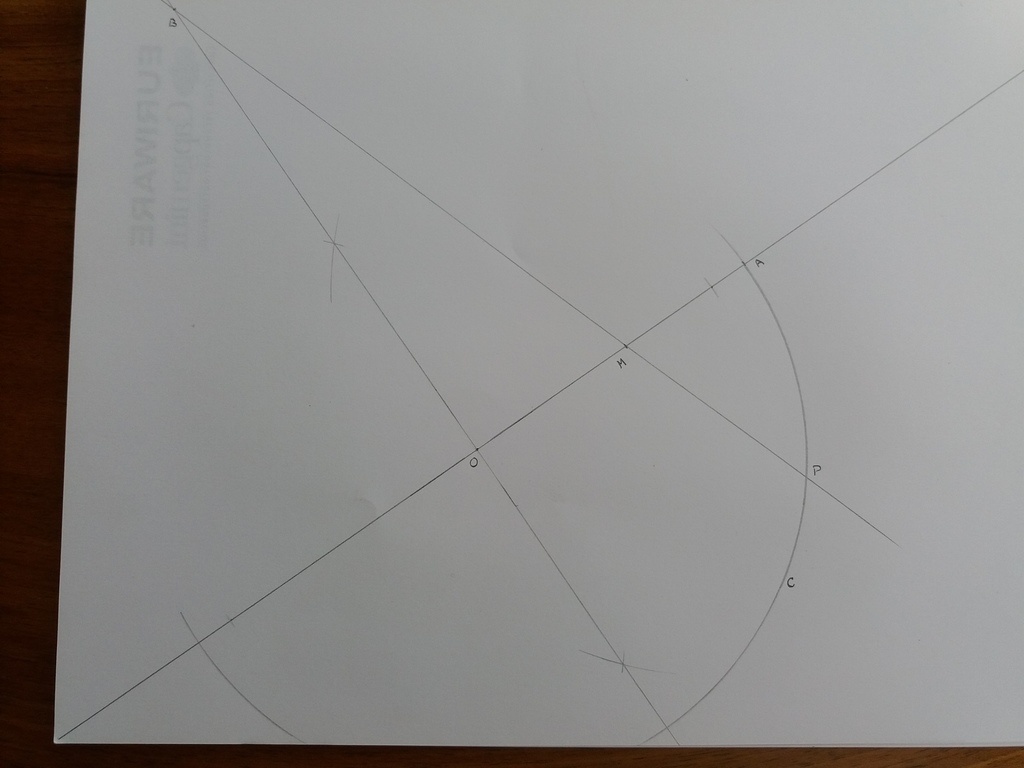

prolonger la droite BM coupant le cercle C en P

Publié

Partager

Angle désiré

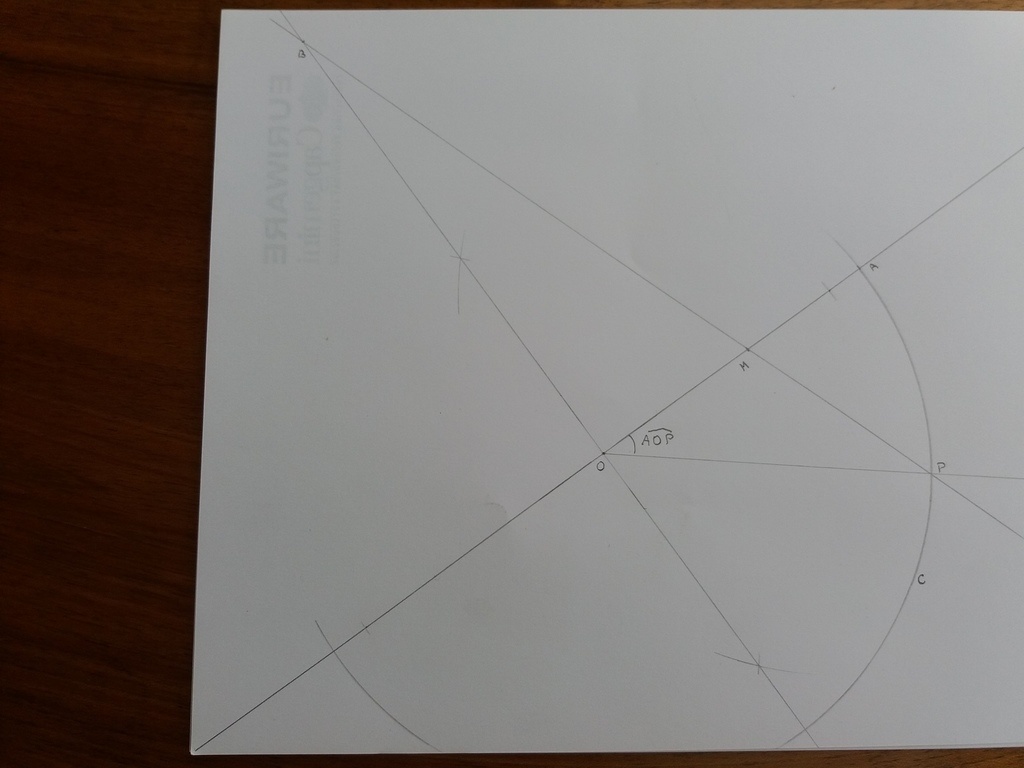

tracer OP
AOP =40°

Publié


Discussions

racm terroff a publié le pas à pas "Tracer un angle".il y a 1 an
kajmed


Merci pour cette astuce .
Je ne connaissais pas cette méthode , je la note , elle est facile d'utilisation.

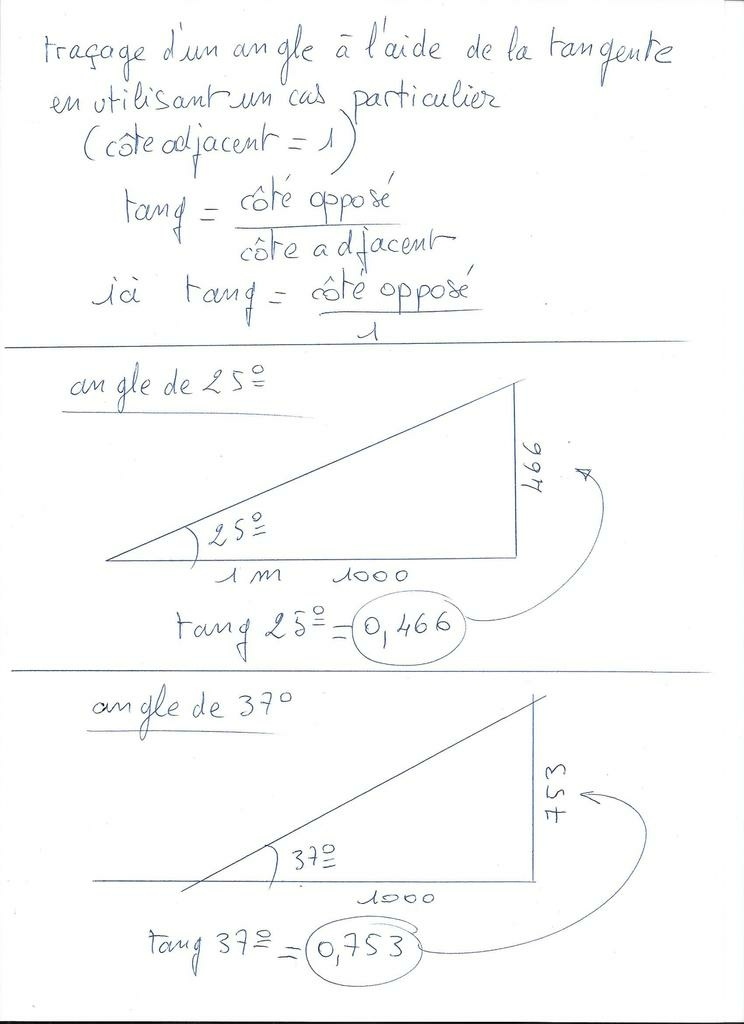

J'en propose une autre en utilisant la tangente de l'angle. (peut-être la connais tu aussi.)

Niouniou

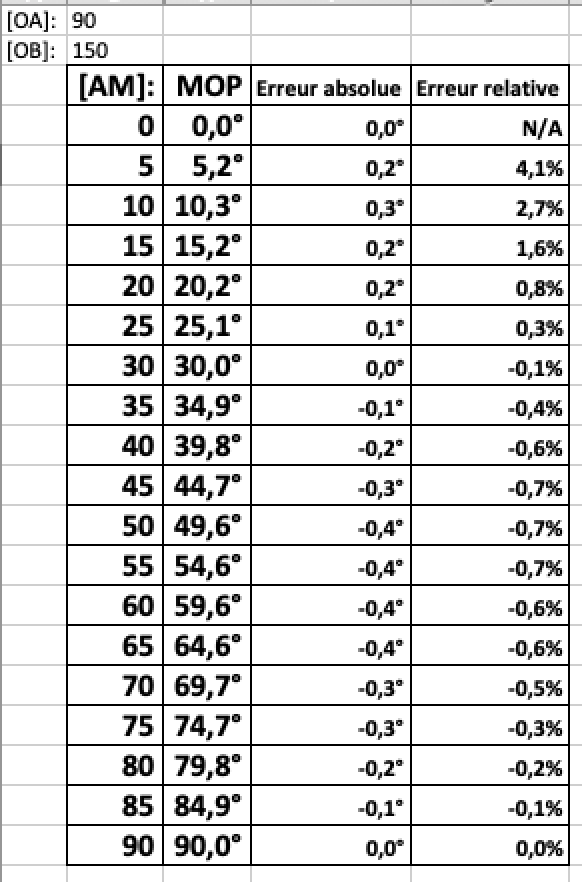

Et ça marche avec tous les angles aigus, @racmterrrof ?

executionbois


perso j’utilise un truc plus rapide mais moins précis un rayon de cercle de 57,3 te donne un cercle de périmètre 360 correspondant au nombre de degré donc chaque division correspond a 1 degré pour 30° je divise 90 en deux par géométrie j’obtiens 45 tu peux rediviser en 2 = 22.5 pour arriver a 30 manque 7.5 que je reporte au compas, comme il s’agit de la corde de l'arc, tu as une erreur mais ça rend de bon service
tu peux réduire cette erreur en reportant une graduation 7.5 fois sur l'arc.
j’espère avoir été clair.

Wil


Super méthode, j'essaye tout de suite !
