Après avoir réalisé deux cagnottes de ce style en bricolant sur certains points, voici la réalisation d'une troisième, où j'ai enfin compris comment faire toutes les étapes.
Celle-ci est faite en deux mélaminés de coloris différents, c'est ce que j'avais sous la main.

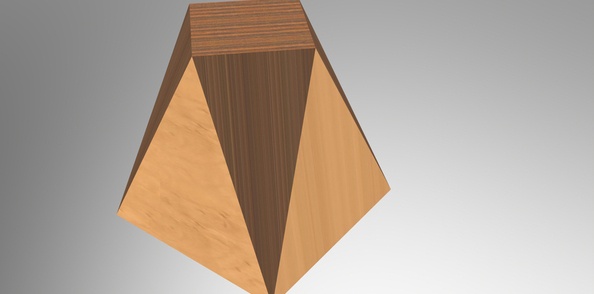

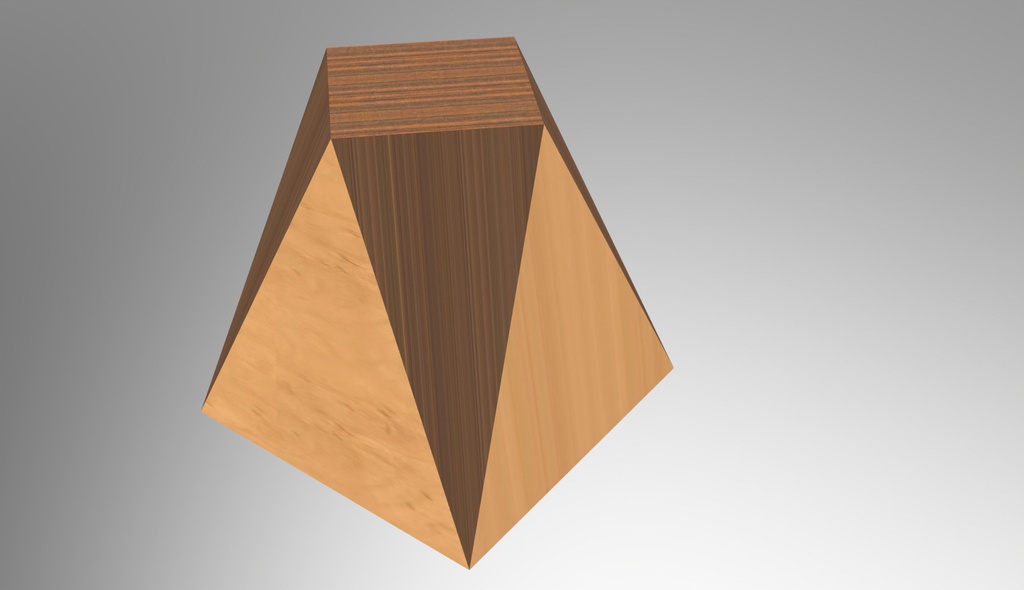

J'ai repris l'épure que j'avais déjà sur AutoCAD, et me suis également aidé d'un dessin Rhino pour vérifier.
Je préfère de loin les épures à la main, mais le numérique me permet de les conserver et de les partager.
J'ai ensuite imprimé mon dessin à échelle réduite et m'en suis servi comme fiche de taille.
Liste des articles
Débit et tracé

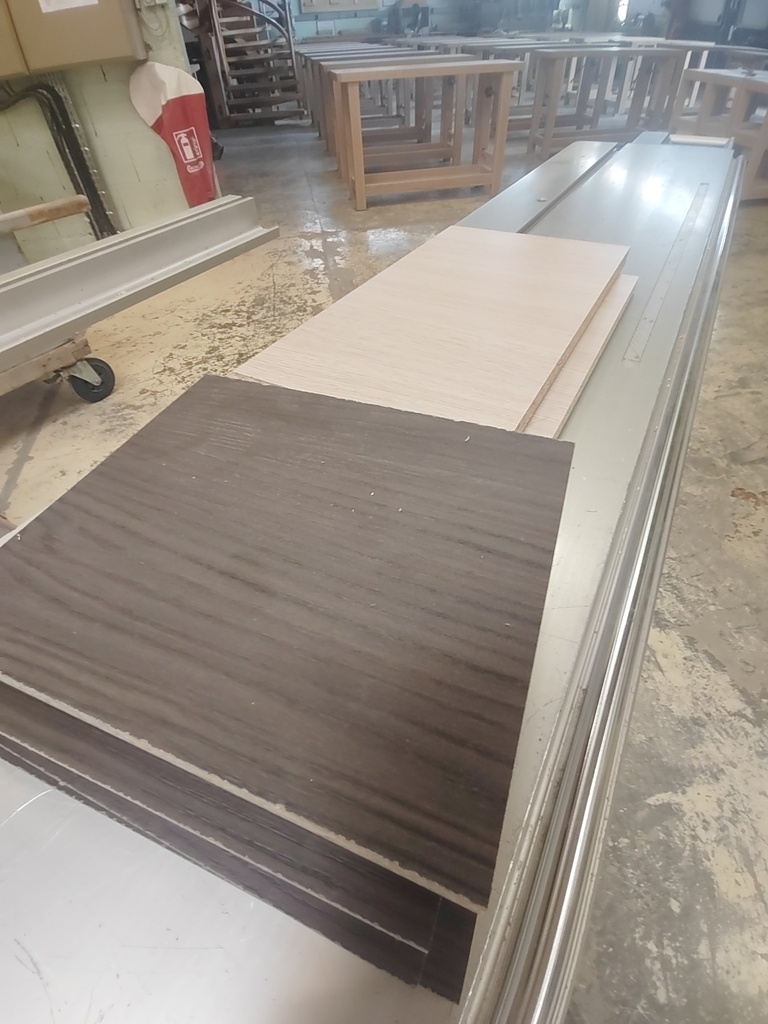

Avec les panneaux à ma disposition, j'ai débité de quoi faire mes 8 triangles et un dessus, en 2 panneaux mélaminé à motifs différents.
J'ai laissé un centimètre de surlongueur, et la largeur brute du panneau.

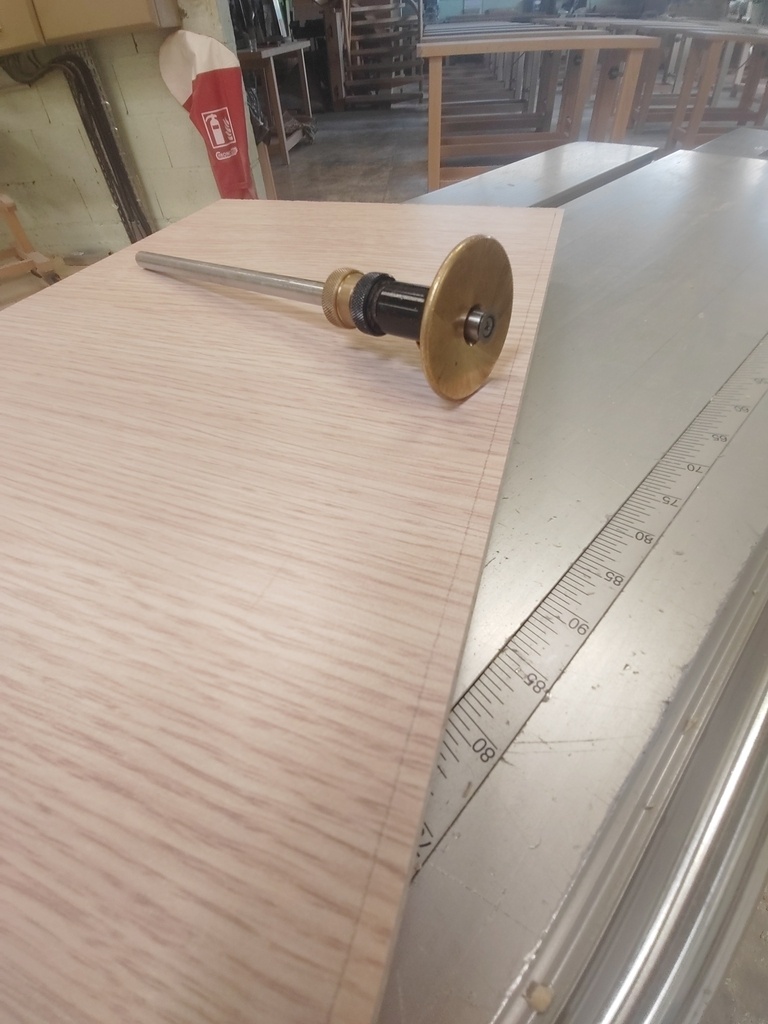

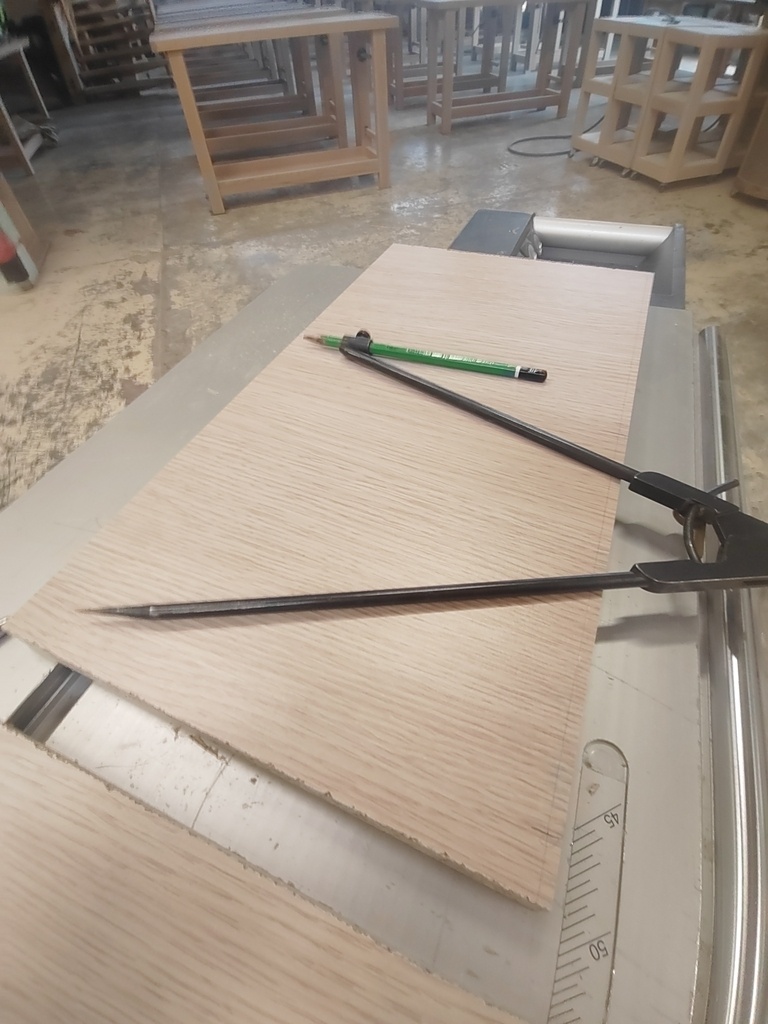

Ensuite, j'ai tracé à 5mm du bord un trait au trusquin, pour me permettre de piquer le compas dessus. J'ai ainsi tracé la base, de 200 et 100mm respectivement, puis les arêtes en vraies grandeur (ici 226mm), tout au compas.
J'ai relié ces traits. Pour les panneaux sombres, j'aurais dû mettre un scotch papier pour rendre le tracé plus visible.
Découpes
Toutes les découpes sont ici faites à la scie à format.
J'ai commencé par les coupes de pied, avec le guide perpendiculaire et une butée pour avoir toutes les pièces identiques.

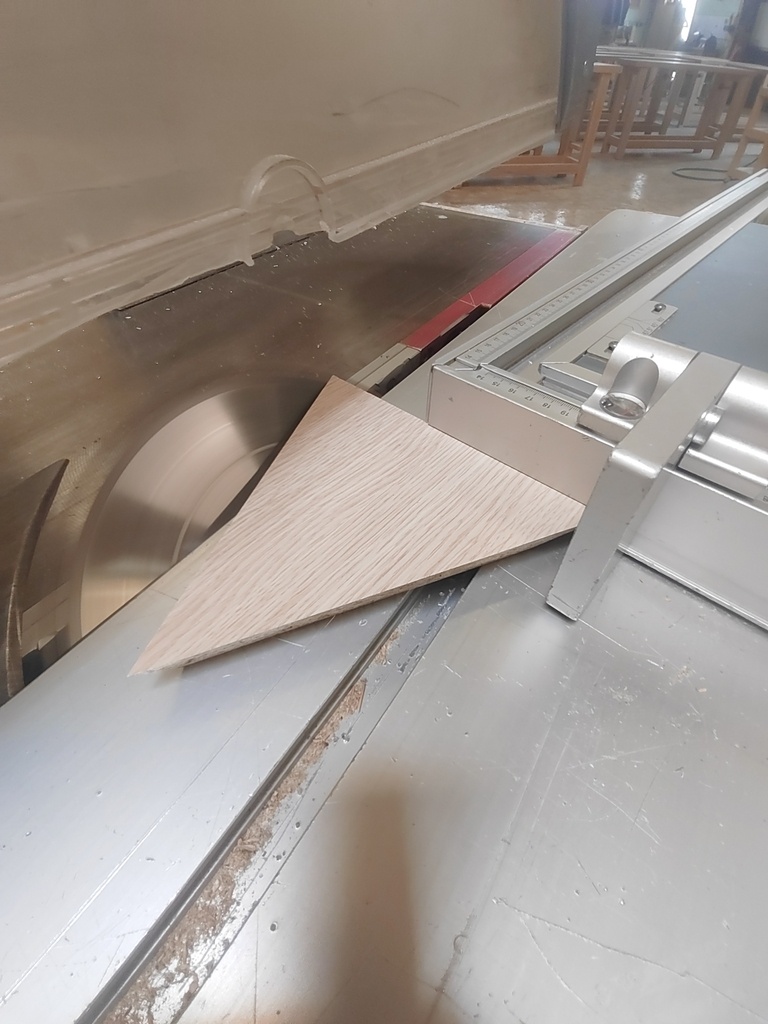

J'ai après dégrossi les coupes d'angle à l'oeil, à environ 5mm du trait, en gardant la lame d'équerre. La presse qui se glisse dans la rainure du chariot de la scie m'a grandement aidé ici, c'est très simple à mettre en place.

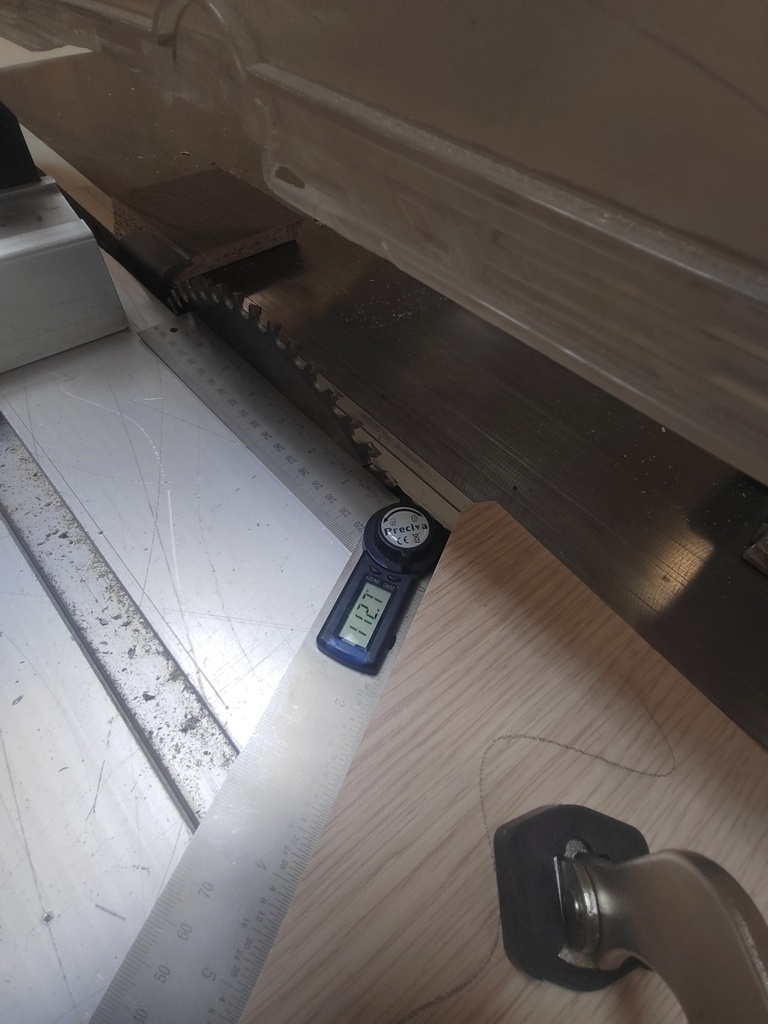

Ensuite, j'ai incliné la lame de scie aux angles voulus, et j'ai mis en place un compagnon sur le guide parallèle de la scie. Je trouve ça plus pratique. J'aurais pu tout faire avec le guide d'angle pour plus de précision, mais je trouvais plus pertinent pour le pas à pas d'utiliser différentes méthodes.

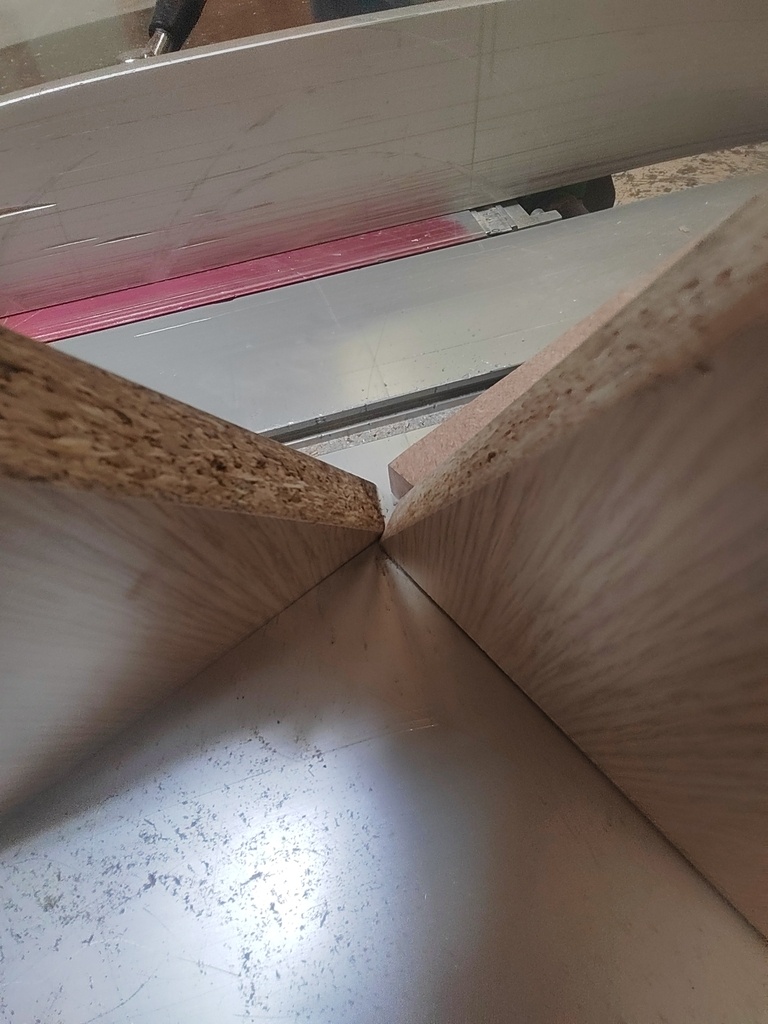

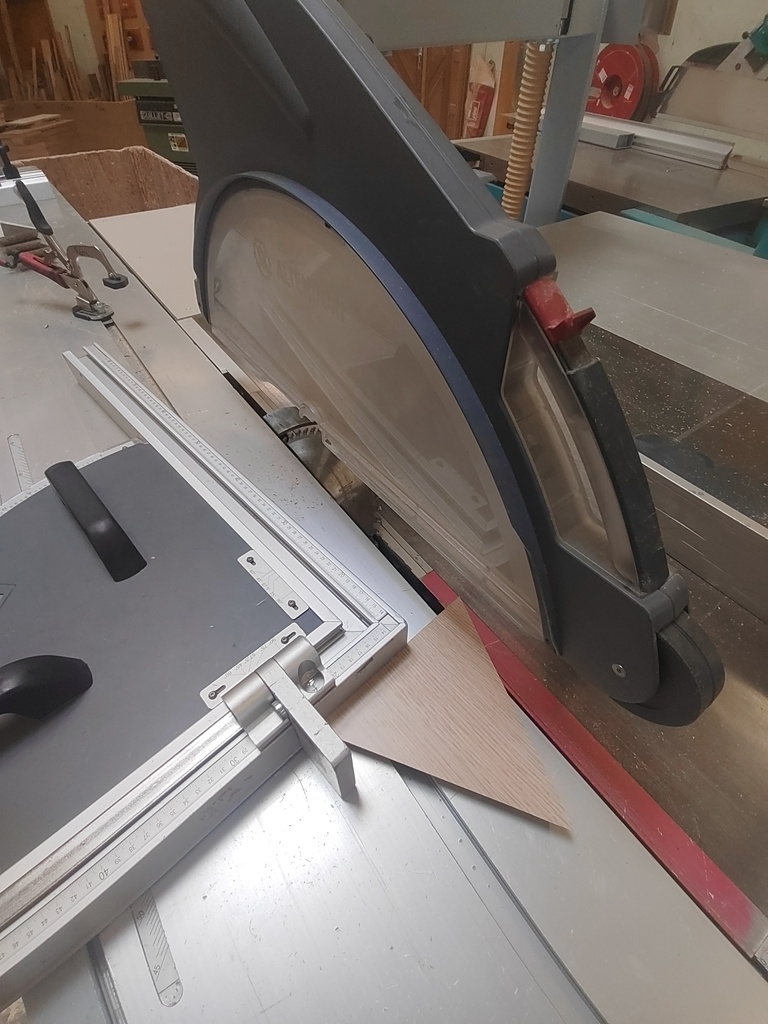

Les coupes principales terminées, il faut réaliser les contre-coupes, ces sortes de pan coupé aux jonctions hautes et basses. J'ai pointé l'angle de guide et l'angle de lame d'après mes tracés, en utilisant cette fois le guide d'angle de la scie (Duplex chez Altendorf). J'ai pu utiliser pour les grands triangles la butée, plus rapide et précis. C'est assez compliqué d'arriver tout pile à la pointe sans dépasser, il faut être minutieux.
Pour les plus petits triangles, cela s'est avéré plus complexe que prévu. En effet, le guide d'angle ne permet pas d'avoir l'angle voulu et un support pour de si petites pièces.

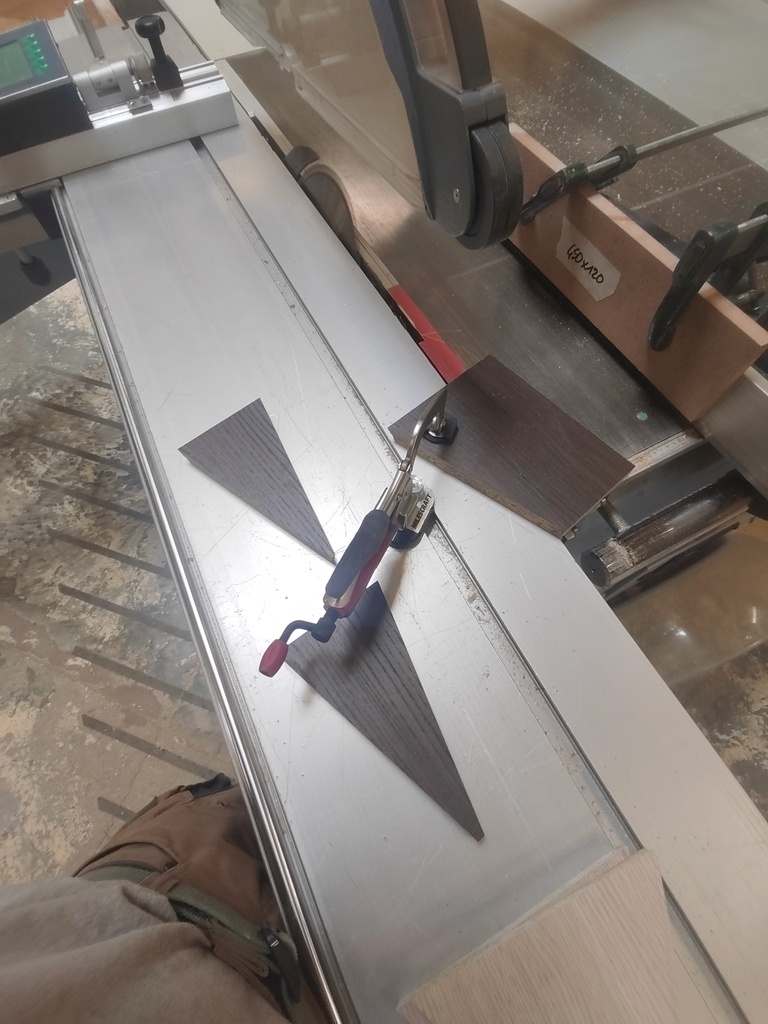

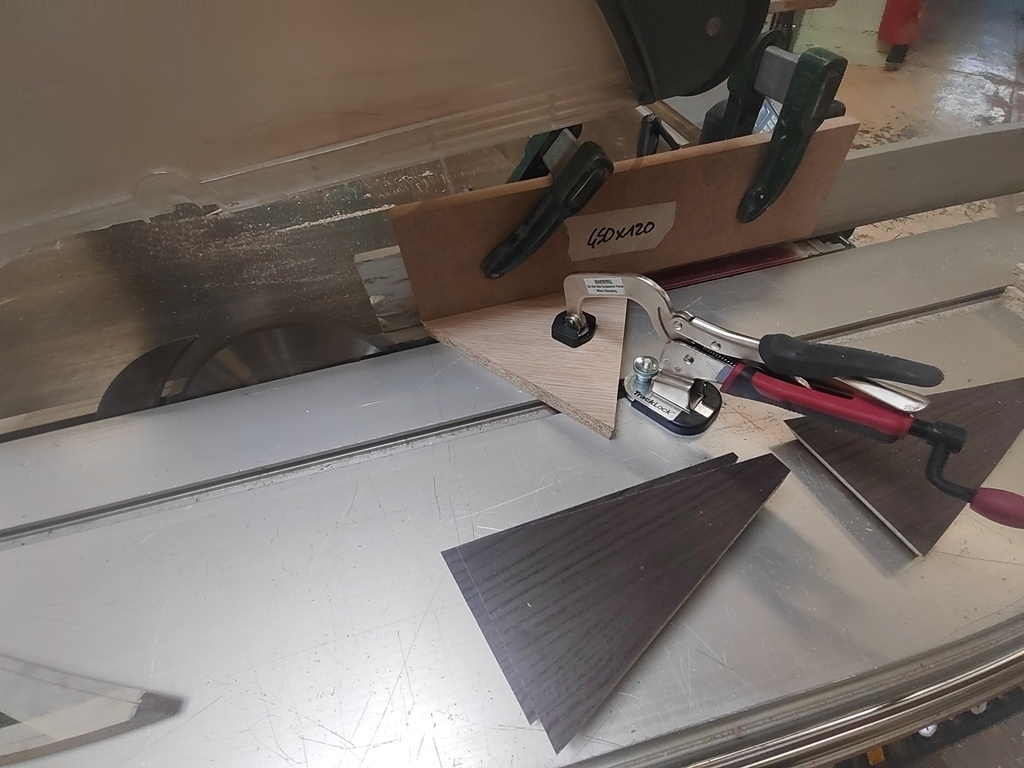

J'ai donc pressé un panneau avec ma presse de chariot à l'angle voulu avec ma fausse équerre - le numérique simplifie grandement le processus. J'ai ensuite tracé un répère pour placer les pièces au même endroit, et répété l'opération pour la coupe de l'autre côté.
Montage et finition

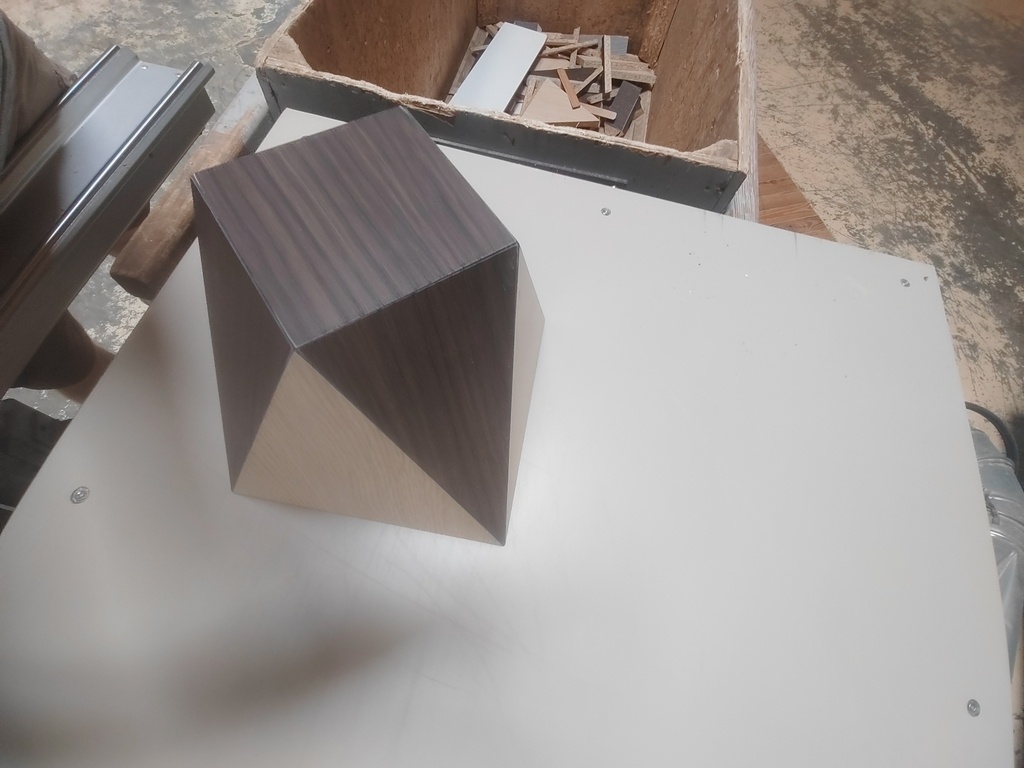

Est maintenant venu le moment d'assembler le tout.

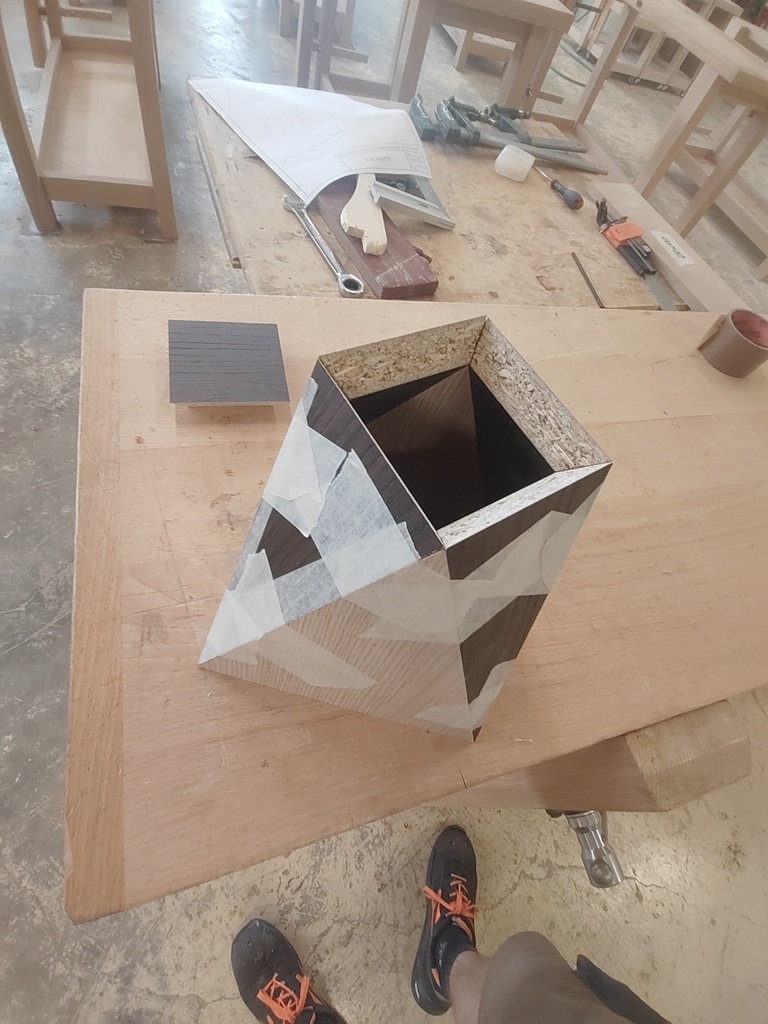

J'ai commencé par approcher les pièces bord à bord au scotch papier, à plat, en tirant un peu dessus pour rapprocher les bords. Ensuite, je mets un morceau sur toute la longueur de la coupe pour que la colle ne sorte pas à l'extérieur,et un coup de maroufleur pour que ça tienne.
On essaie à blanc pour vérifier qu'il n'y a pas d'erreurs, puis on met à plat dans l'autre sens, et un filet de colle dans les coupes. Il ne faut vraiment pas trop en mettre, sinon la colle crée une épaisseur qui va empêcher de fermer les coupes facilement.
Au besoin, on peut rajouter des morceaux de scotch pour rapprocher les bords.

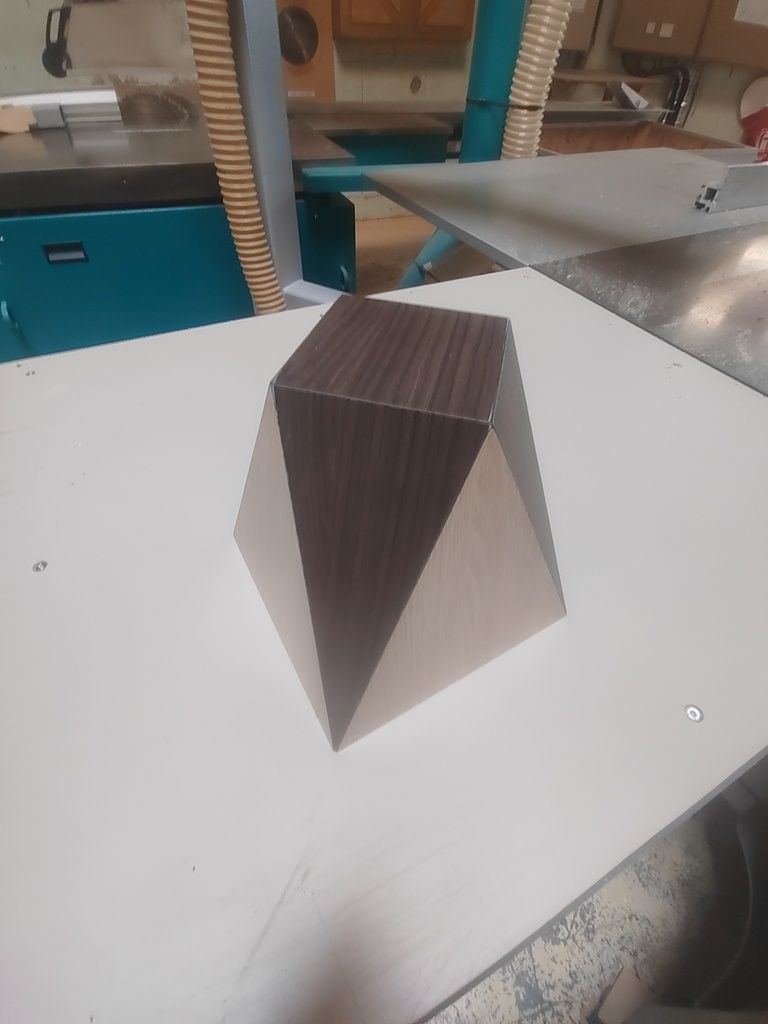

Un bon séchage,
