NinjaRouge

Ma réalisation de l' Exercice 1 de Sylvain le Francomtois

  Ce pas à pas présente un projet en cours de réalisation.

Mis à jour

Partager

0. Mise en place

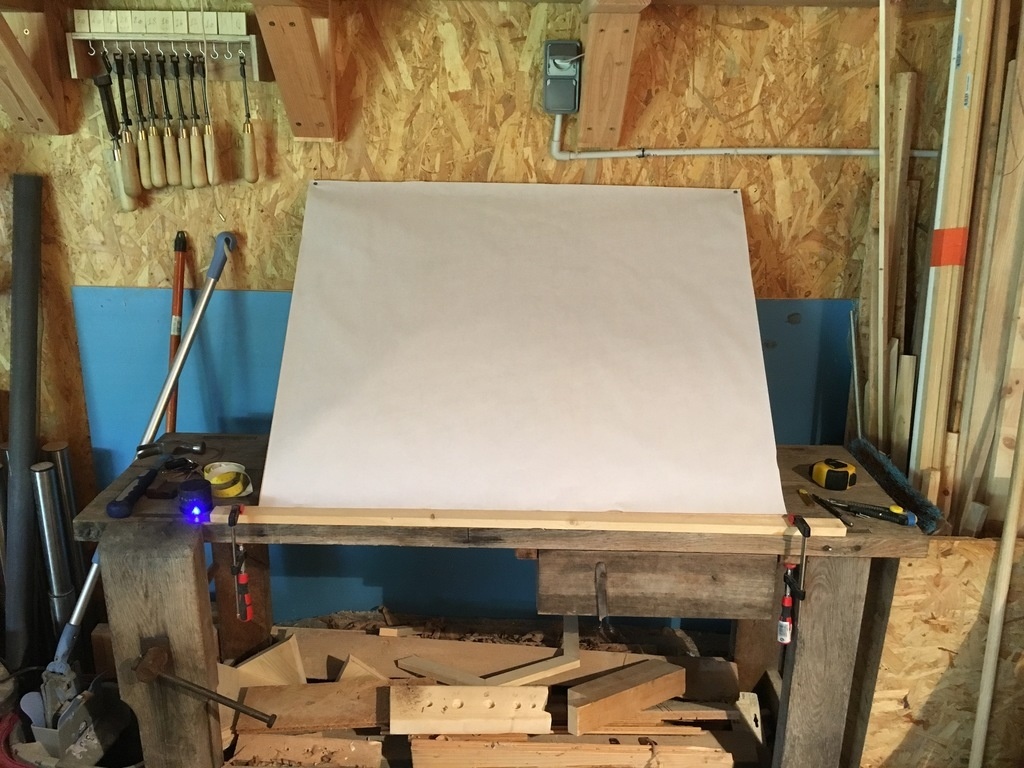

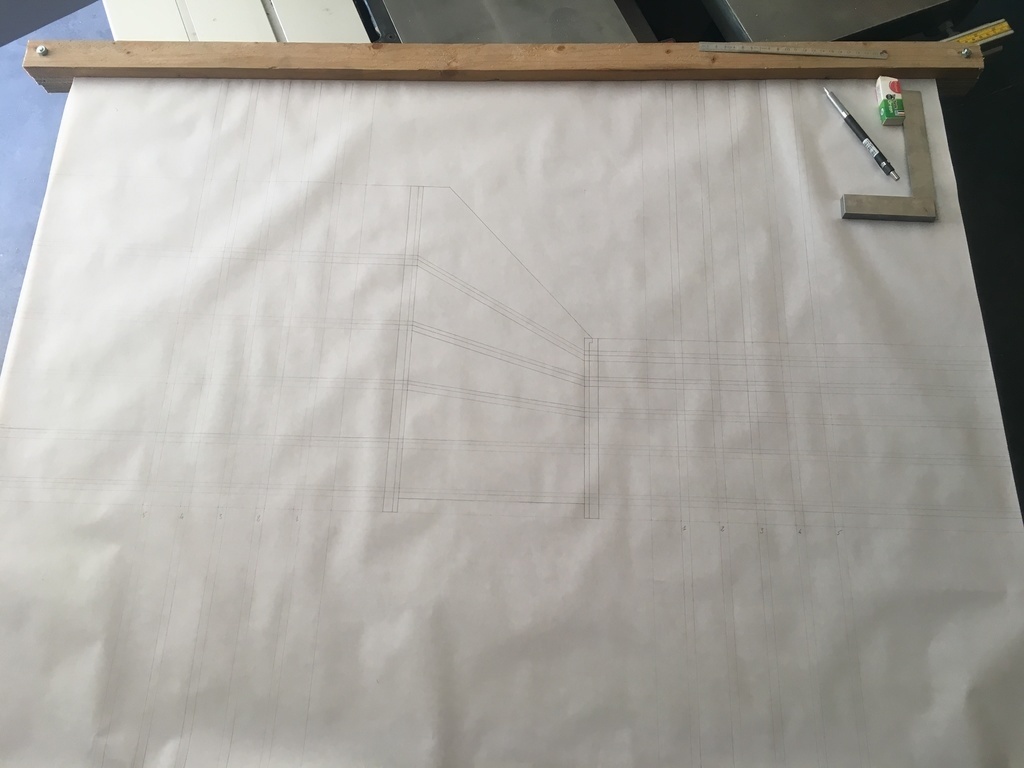

Voici mon simili table à dessin :

matériel simple :

  • rouleau de papier 1m de large qu'on trouve dans les boutiques de dessin ou les papeteries
  • un criterium 0,3 pour la précision comme me l'a appris @niconathy
  • un réglet de 1m
  • un réglet de 20cm

Je pense qu'il manque une bonne équerre. Je n'avais pas le temps pour l'acheter, j'ai donc fais tous les équerrages par la mesure ! c'est gravement chiant !! comme diraient les jeunes mais ça a l'air de plutôt bien marcher.

Pour avoir une angle, une simple chute de tasseau tenue par 2 serre-joints et le mur derrière.

Le papier est cloué sur la planche en haut avec des clous à tête large et plate.

faire un pied et intégrer le rouleau à la planche pourrait être sympa mais je verrai ça plus tard, c'est pas l'objet du débat ! 😜

Publié

Partager

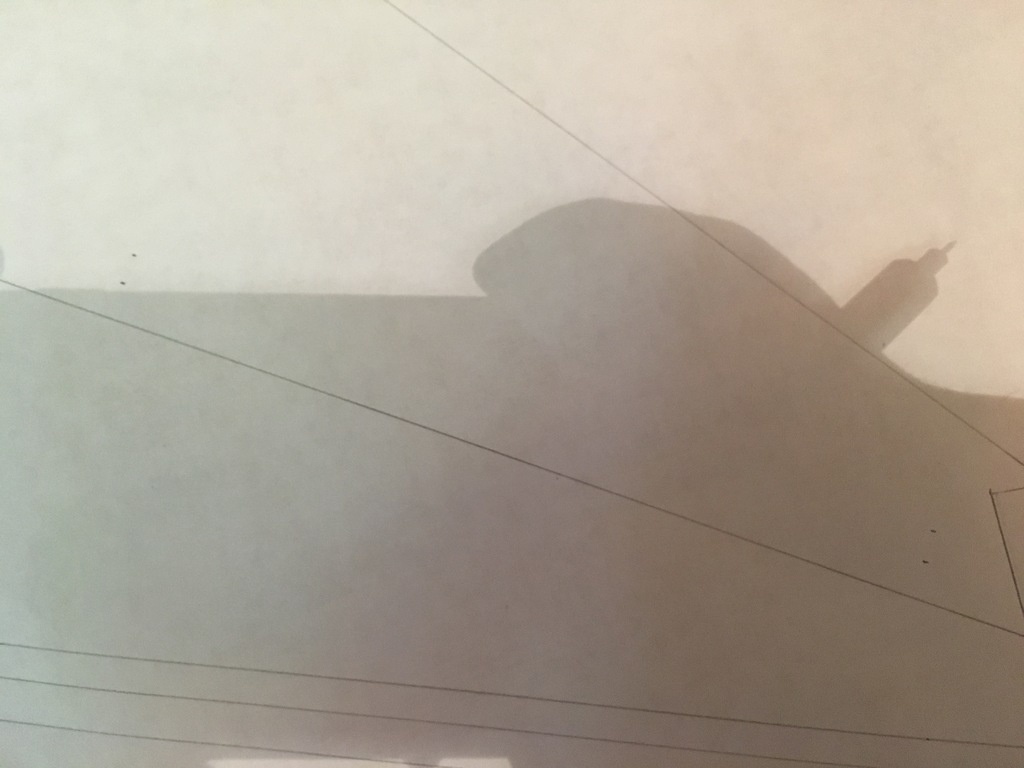

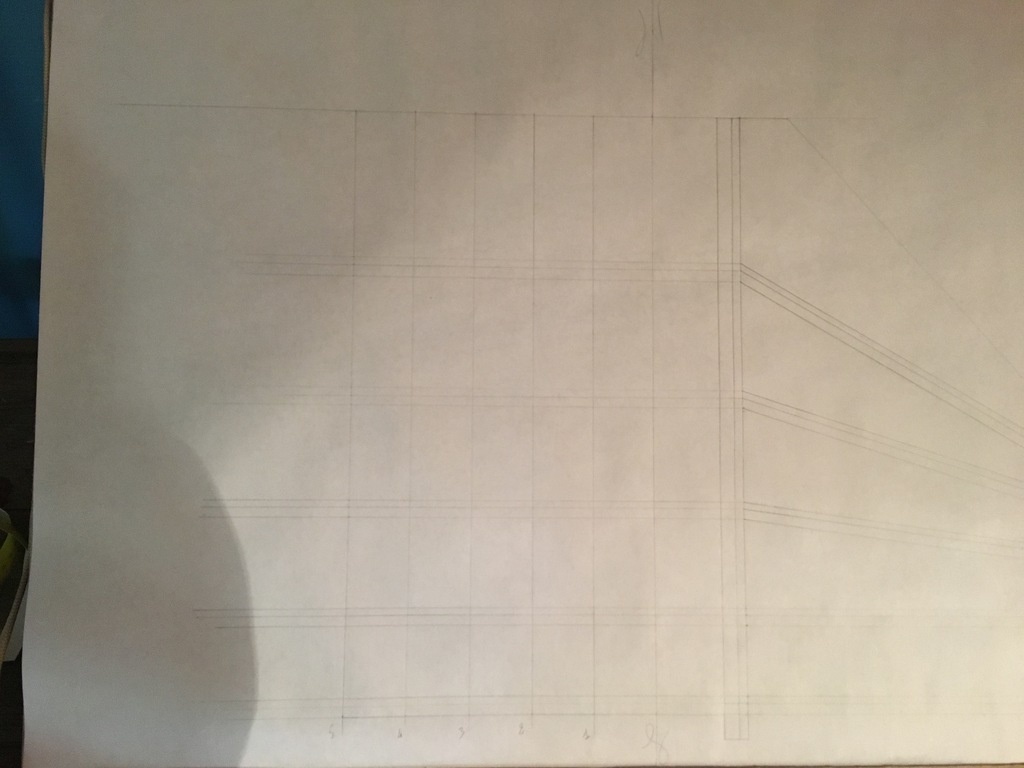

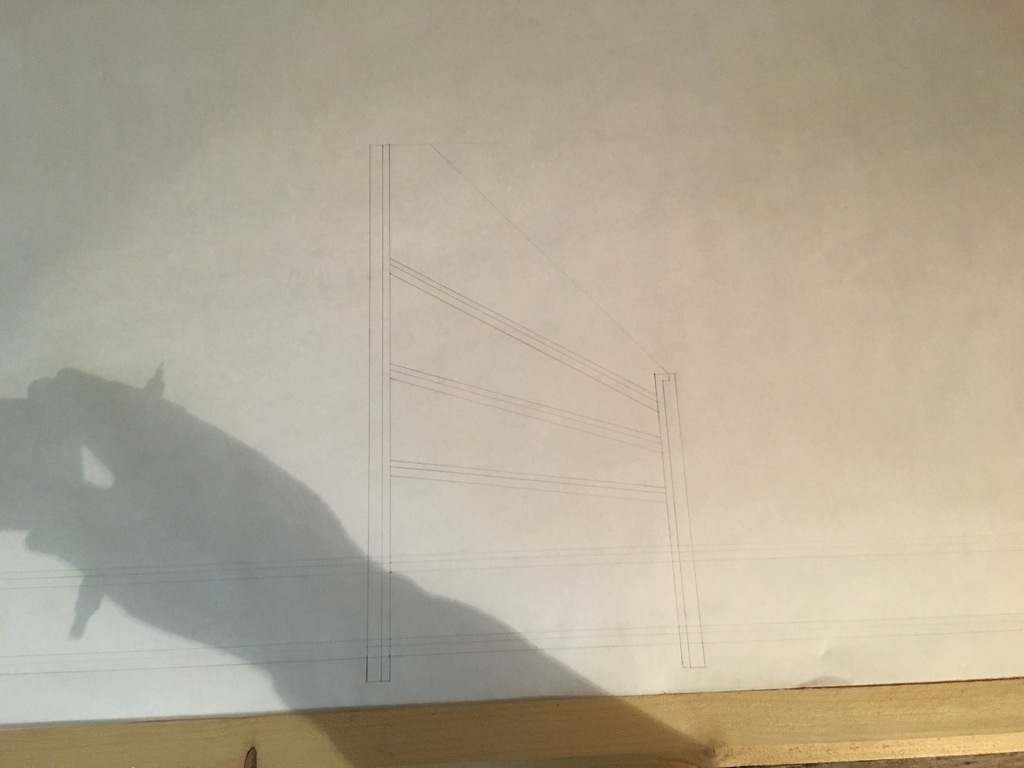

1. Tracer la vue en plan

Le principe a l'air assez simple et avec une calculatrice ca va bien.

C'est une étape fastidieuse mais qui a le mérite de bien graver dans l'esprit aussi bien que sur le papier la structure du projet.

Voici ma version finale 😂

Bon avant d'en arrivé là j'ai bien sûr merdé !! parce que sinon c'est pas drôle.

Je rappelle que l'pure et donc la maquette doivent être au 1/5 ème.

Pour ceux qui voudraient se lancer dans l'aventure : 20mm à l'échelle 1/1 CA NE FAIT PAS 5mm !! 😂

Comme quoi des fois on se la pête et on fait les calculs de tête, justes hein, mais on ne prend pas le bon résultat ! 😄

du coup j'ai pris comme épaisseur de contre-marche 5mm et en vérifiant à la fin du dessin la dernière mesure ur chaque limon je me suis rendue compte que j'avais 55mm au lieu de 76.4mm ......

Bref un bon coup de gomme et c'est reparti !!

Au final je me retrouve avec 75mm au lieu de 76.4mm.

Pour moi c'est dans ma tolérance mais je ne sais pas si le professeur @sylvainlefrancomtois sera d'accord 😃

Le truc qui m'a posé souci c'est le report des mesure telles que 139mm à l'échelle 1/1 qui représente 27.8mm à l'échelle 1/5 .... mes réglets ne sont pas gradués si fins, Par moment j'ai donc fais quelques arrondis à 0.5mm le plus proche.

Pour tracer les lignes des nez de marches j'ai reporté les écarts par rapport à la marche précédente et pour l'épaisseur de la contre marche 2 couples de points espacés de 6mm et 4mm que je relie :

Jour 2 :

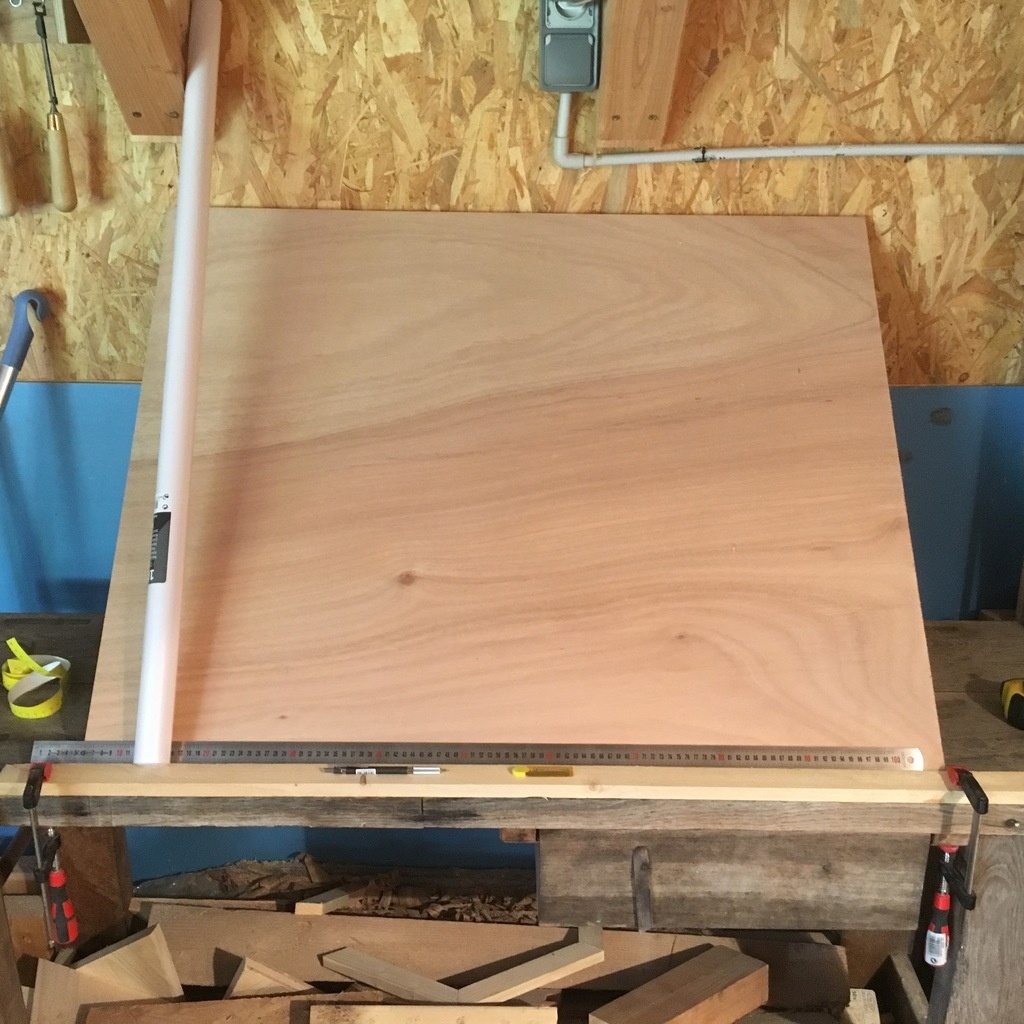

Bon, Comme ça ne me plaisait pas et que je perdais beaucoup trop de temps : j'ai tout refait !! 😛

Voici la nouvelle version de l'épure avec un meilleur centrage et une prolongation des génératrice.

Publié Mis à jour

Partager

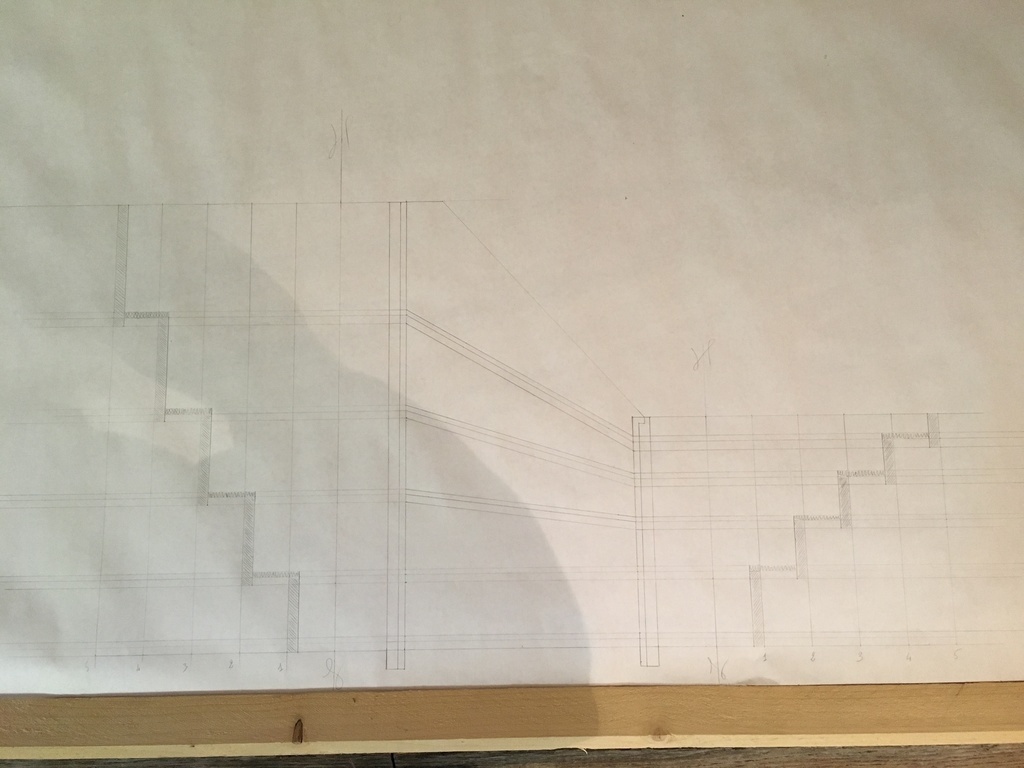

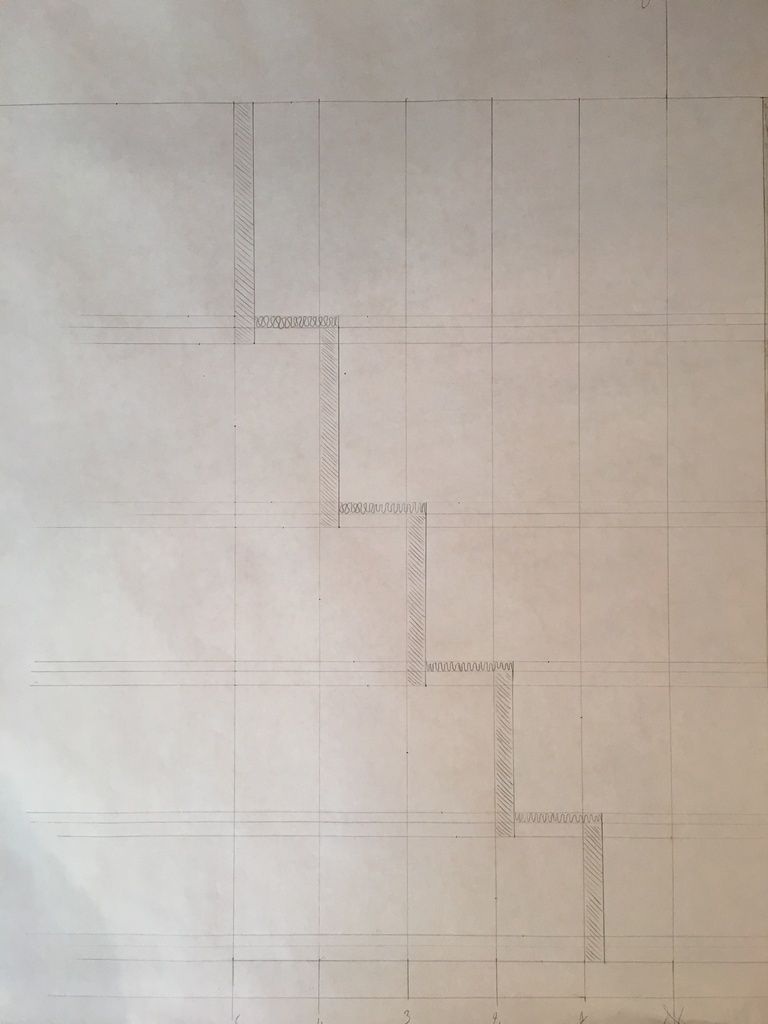

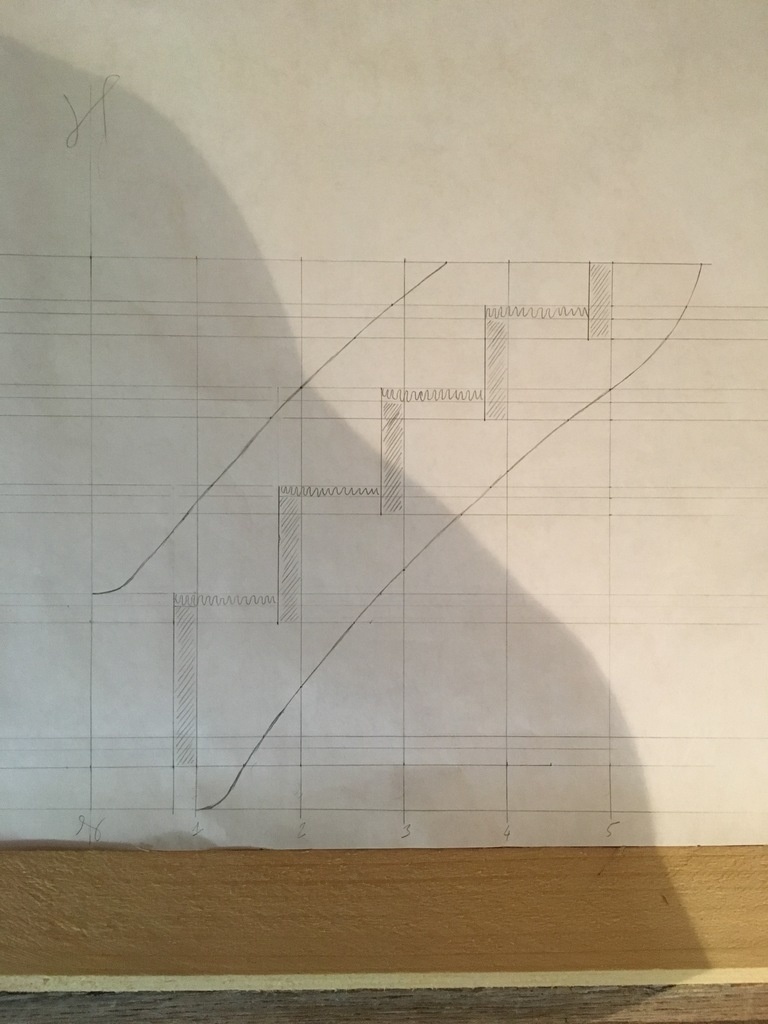

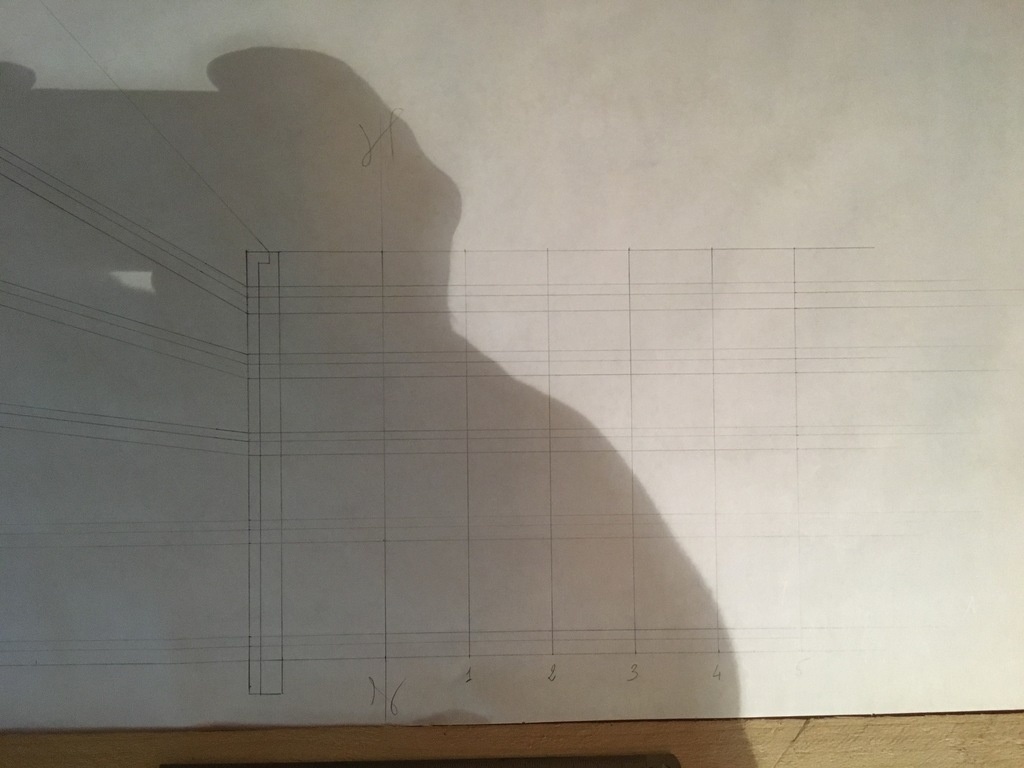

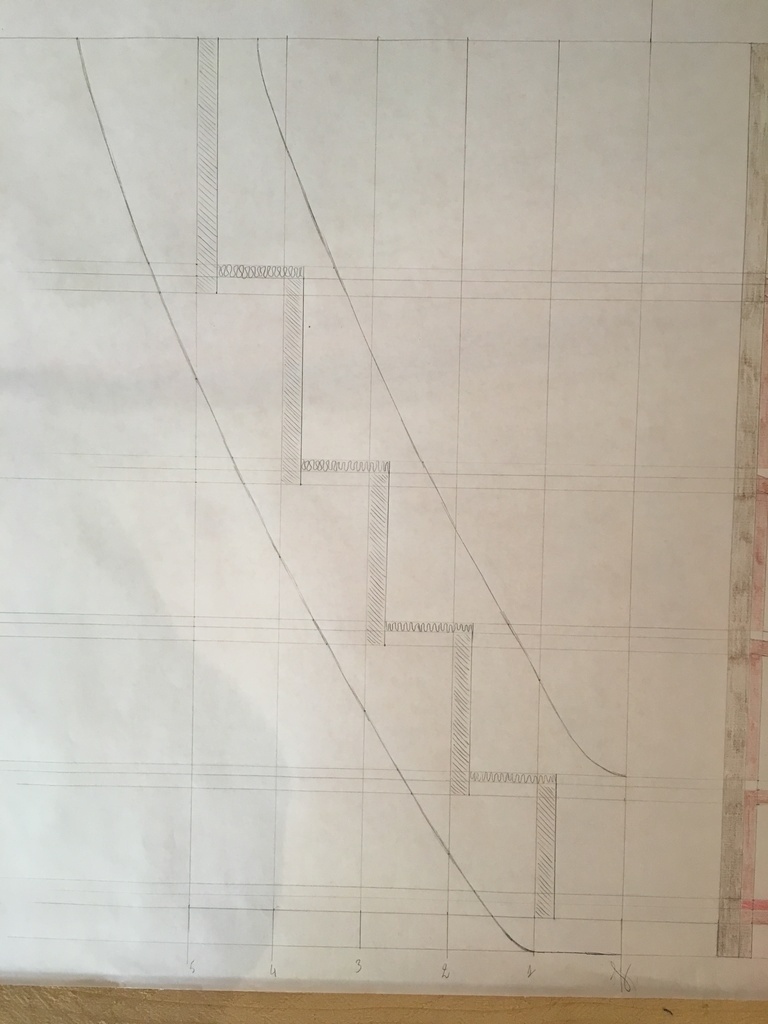

2. Tracer les deux développements .

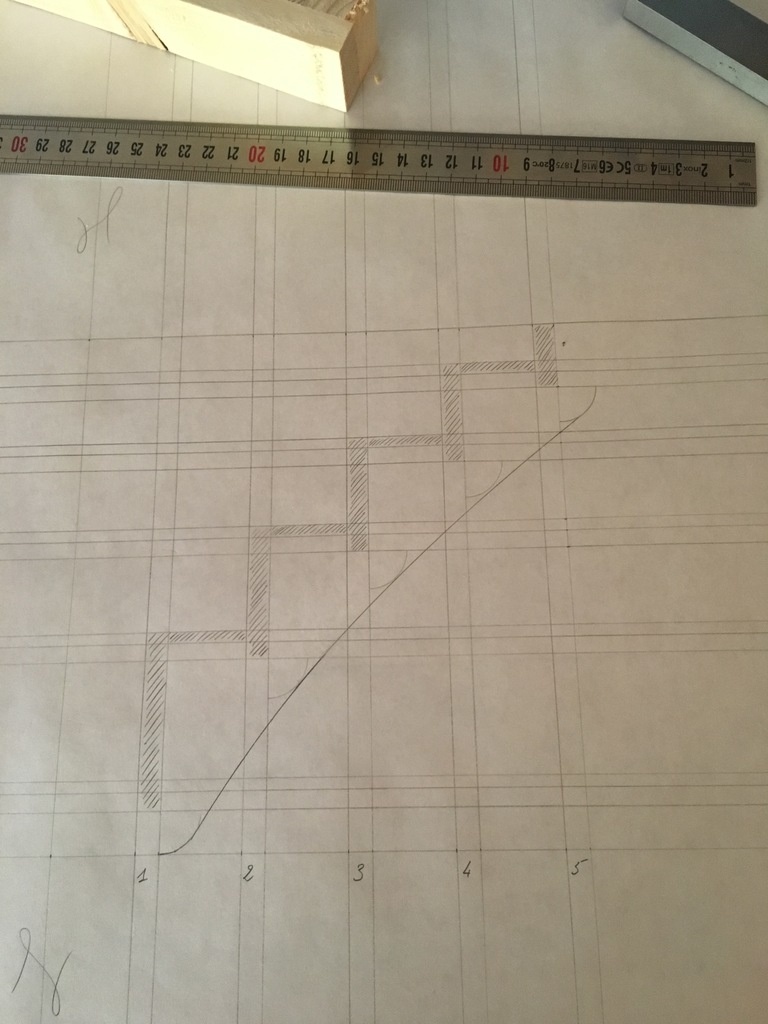

Pour moi les deux développements se sont les vues de côté de chaque Limon voici mon dessin final :

Pour tracer les lignes horizontales (lignes de projections ?) j'ai d'abord reporter la hauteur de chaque marche au 1/5 eme puis tracer le cadrillage vertical :

ensuite j'ai mesuré les points sur le limon et j'ai reporté su la ligne la plus à l'extérieur et j'ai rejoint le point du limon avec le point tracé sur la ligne extérieure.

Je pense qu'il aurait été plus juste et plus précis de faire ça avec une équerre ......... mais je n'en ai pas 😒

Reste ensuite à reporter les épaisseurs de marches et de contre-marches. je vais piquer les crayons de couleurs de ma fille pour faire ça joli !! 😜

La chose que je n'ai pas faite et qui me pose question c'est :
Comment dessiner la courbe de chaque limon ?

doit-on faire ça à main levée ou bien prendre plusieurs points de mesure et approcher la courbe au plus prêt ?

EDIT 1 :

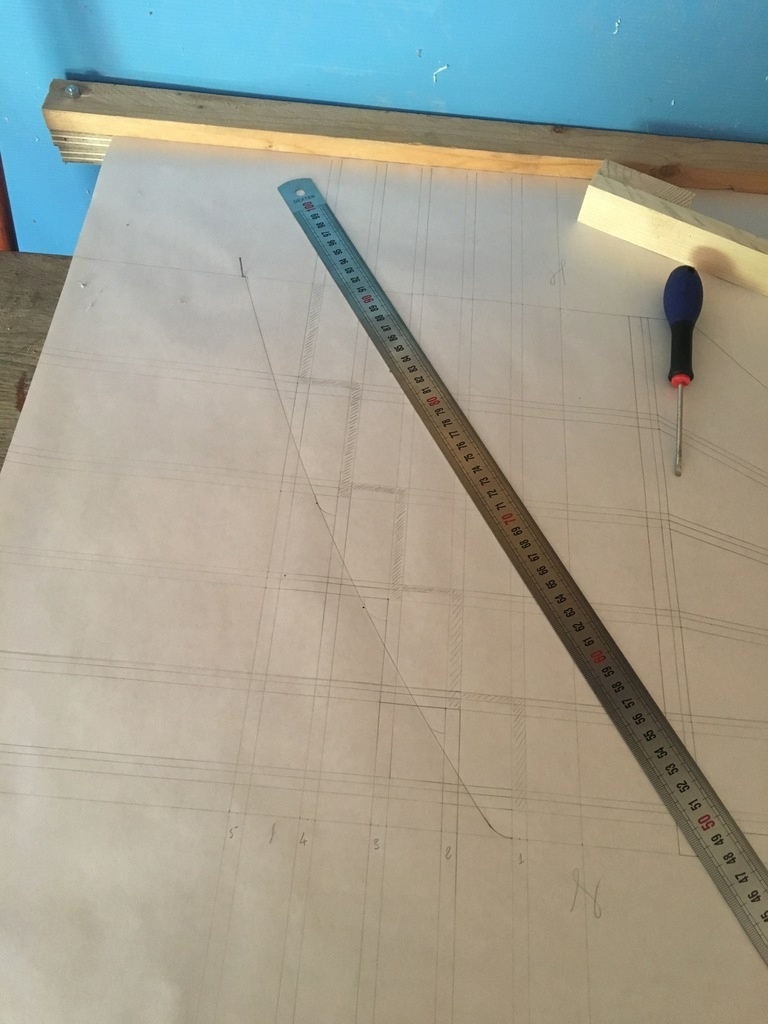

Comme je n'ai pas de cerce, pour l'instant j'ai fais le tracer en prenant des mesures de points .... mais c'est pas beau ... demain je continu en cherchant un bout de bois fin et souple pour remplacer la cerce.

Jour 2 :

J'ai également utilisé mon réglet de 1m et piqué le compas de ma fille pour tracer la courbe supérieure des limons 😄 . Je n'ai pas dessiné la courbe inférieure car elle sera faite directement sur la pièce avec le traînard.

Un ruc super handicapant quand même : n'avoir que deux mains pour tracer une courbe 😄

Publié Mis à jour

Partager

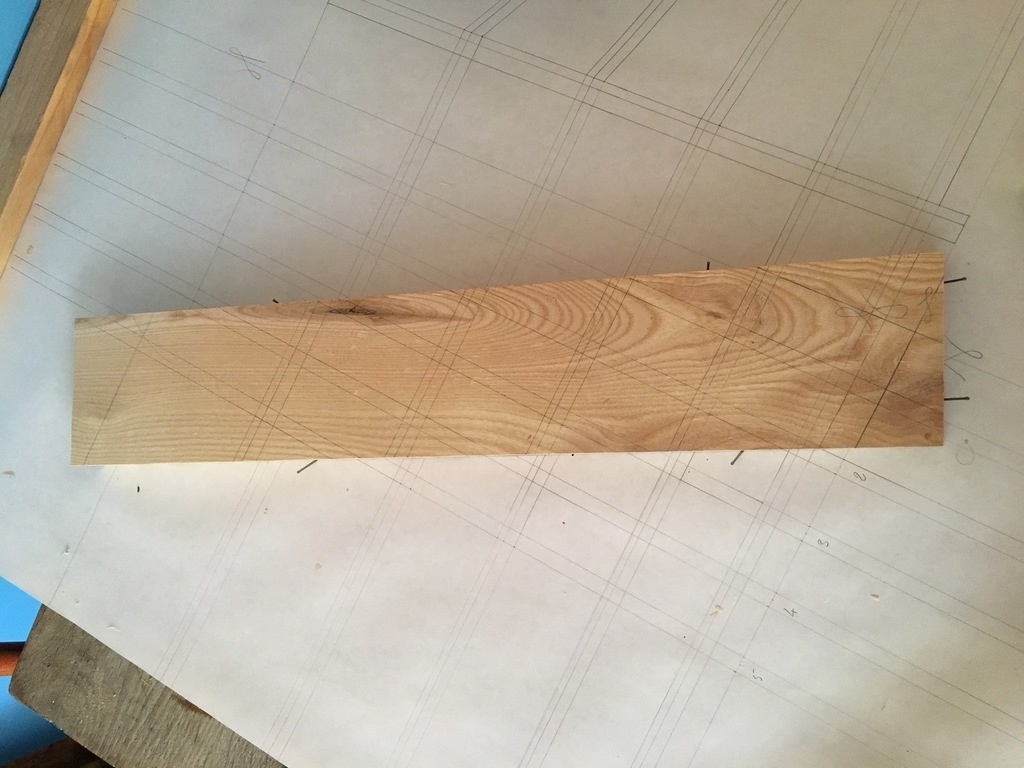

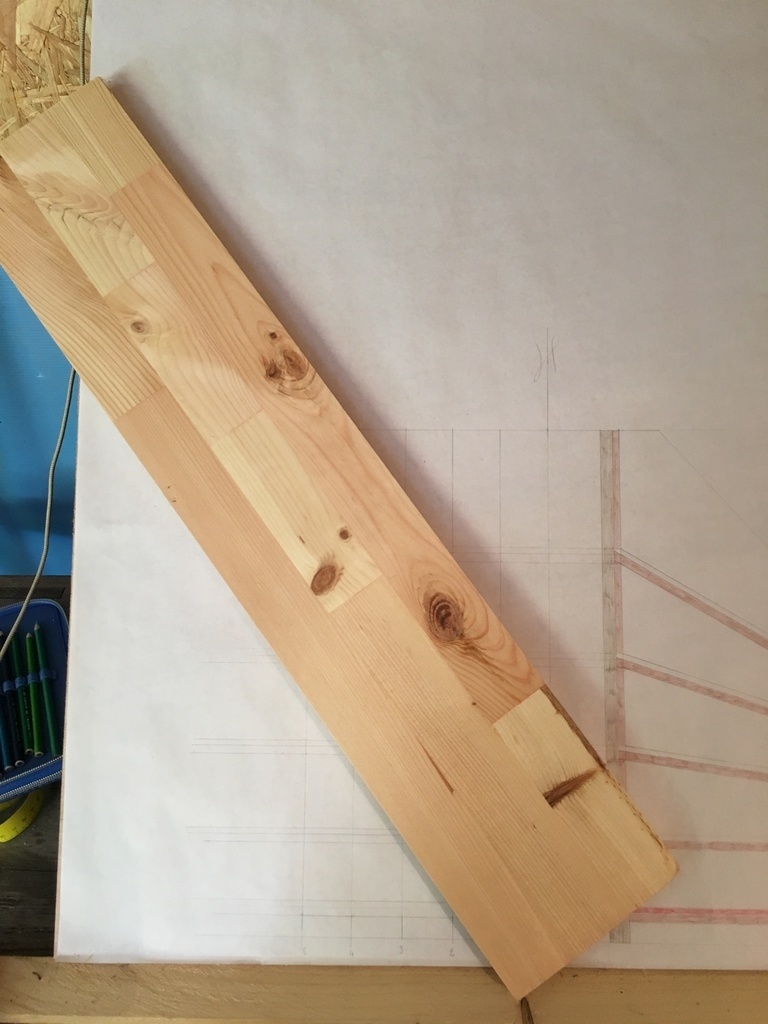

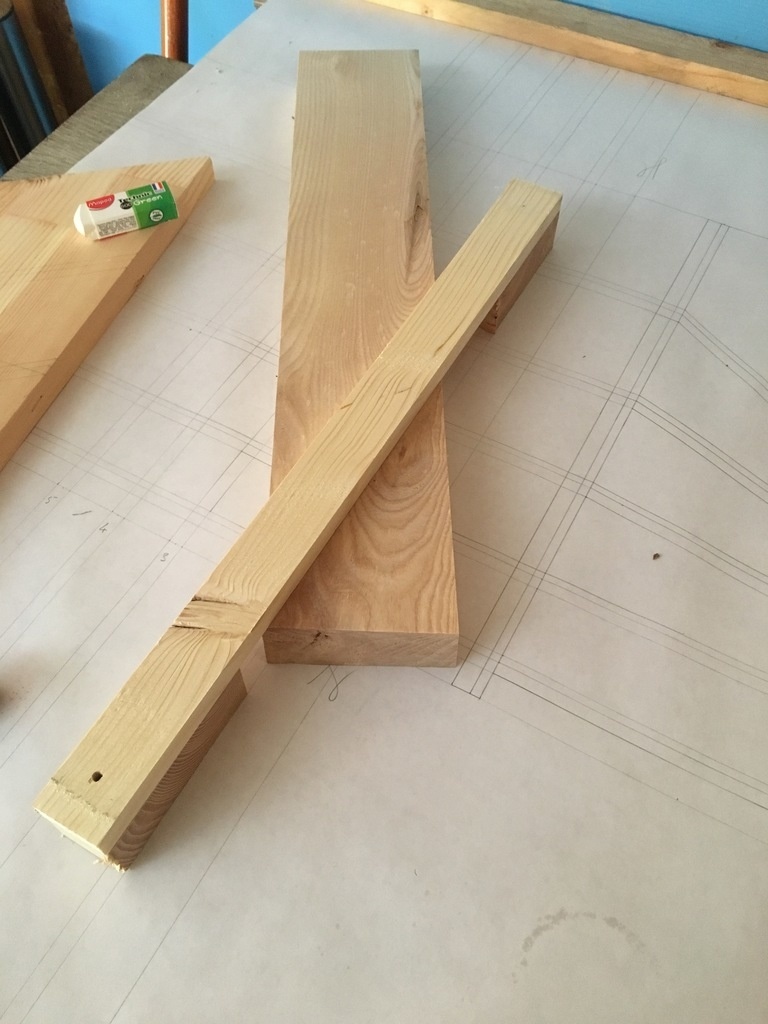

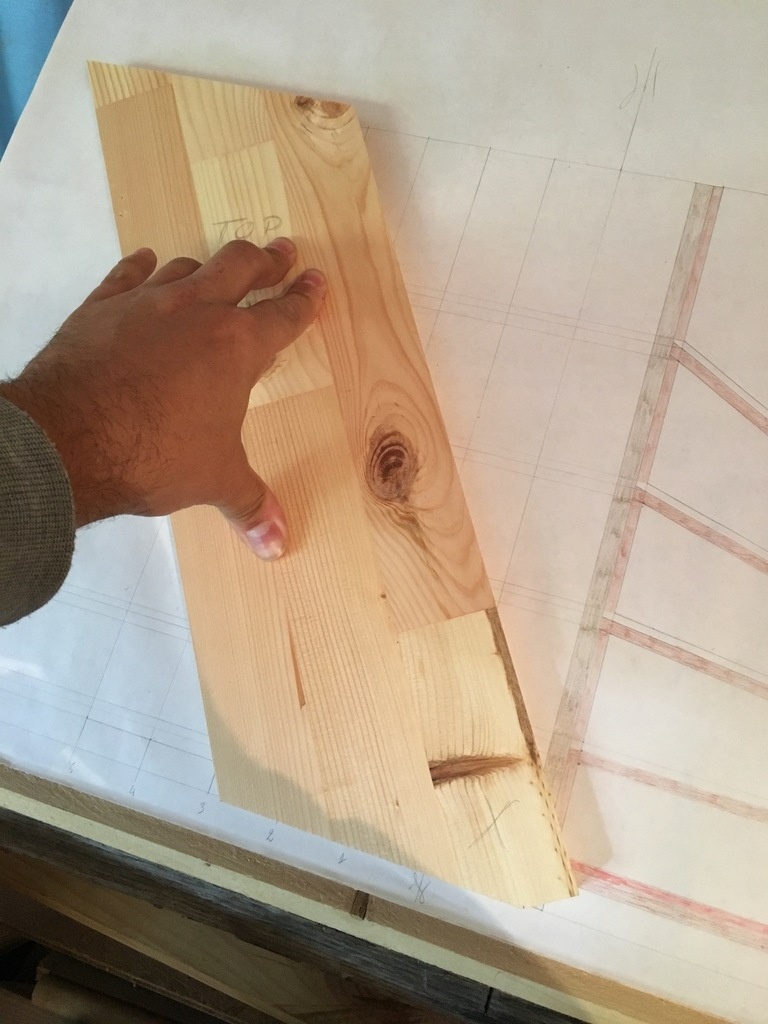

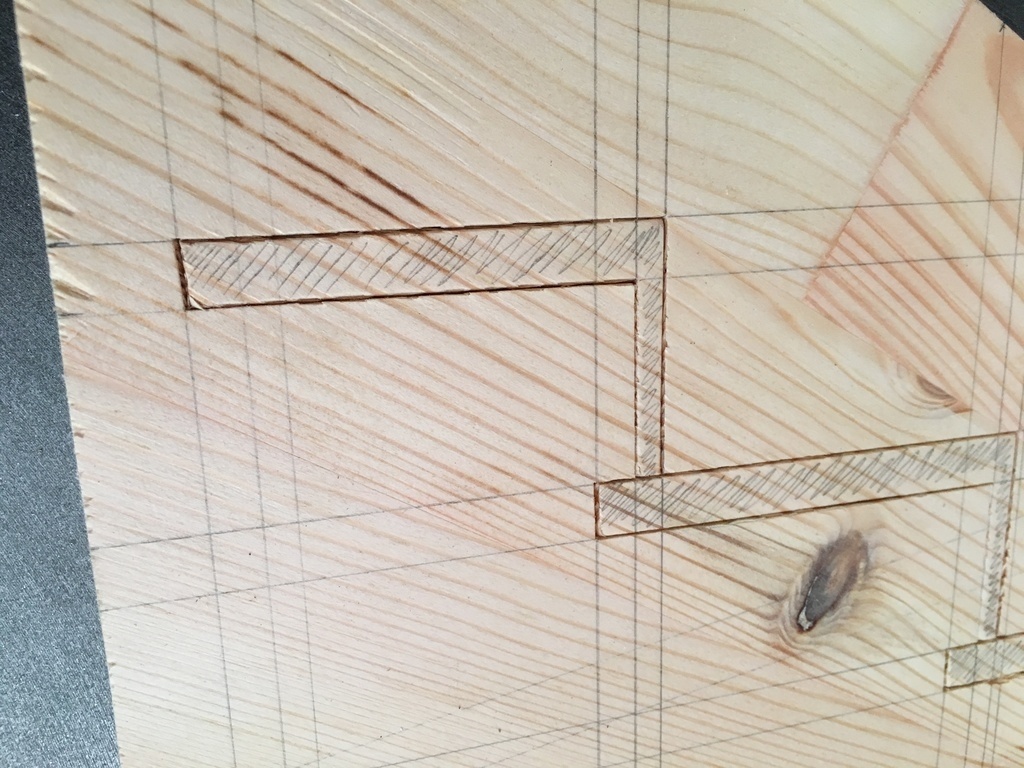

3. Positionner et tracer les bois de limons

Alors là pour le coup j'ai été trop vite.

J'avais trop envie de faire du copeau et mes reports ont été faits avec trop peu de précision. Et je me suis planté plusieurs fois.

D'autre part, je n'ai pas pris le temps de faire des compagnons de traçage d'abord parce que sur de si peites épaisseurs c'est pas évidents et ensuite parce qu'une fois de plus je pensais m'en tirer en faisant des reports de chaque côté de ma pièce capable mais je ne suis pas satisfait du résultat :

De plus, je me suis rendu compte également que j'avais mal positionné mon épure sur la feuille. Elle est trop en bas et du coup je suis embêté pour faire les reports.

J'aurais dû la faire plus haute. Ca sera une note pour plus tard

Jour 2 :

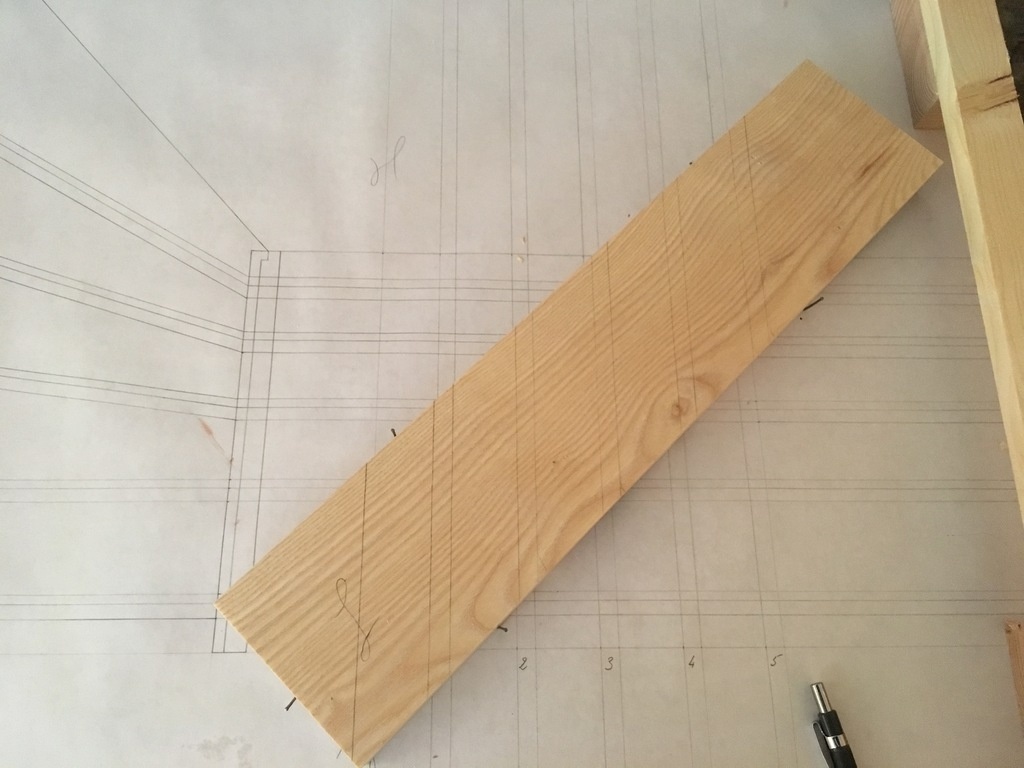

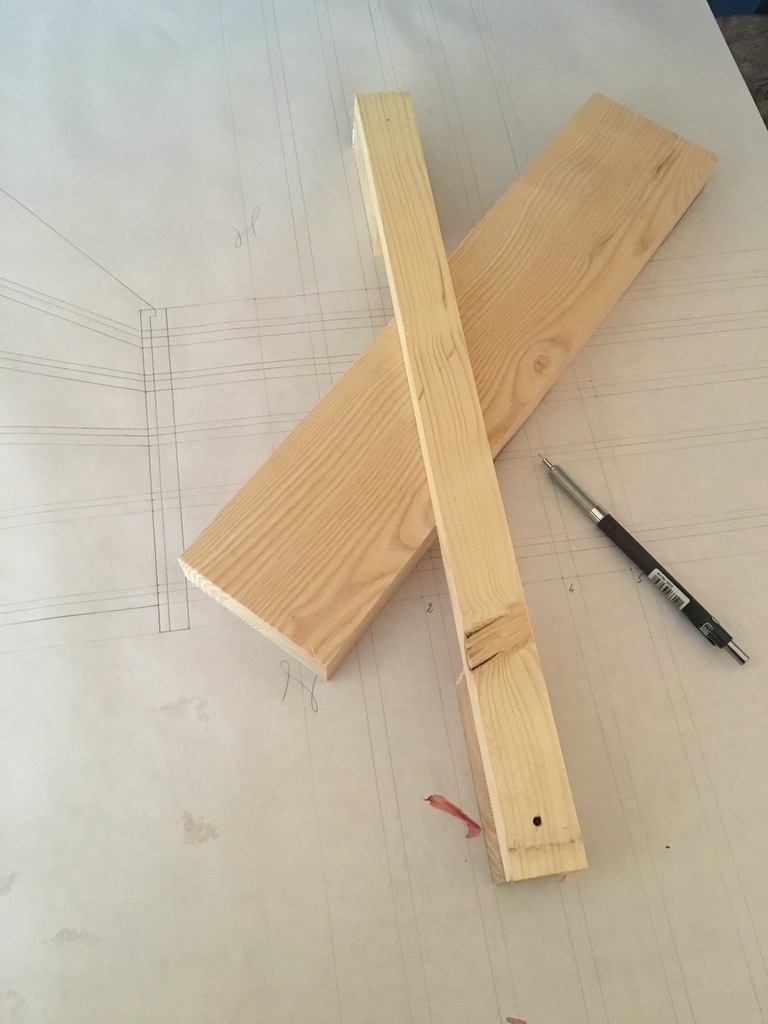

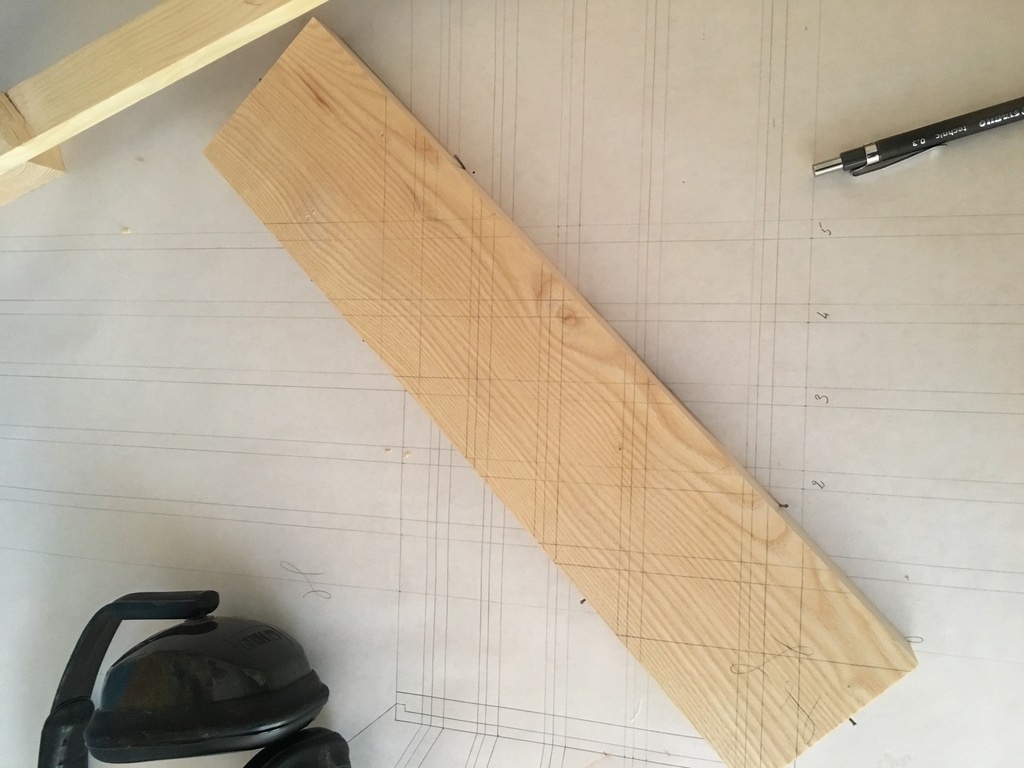

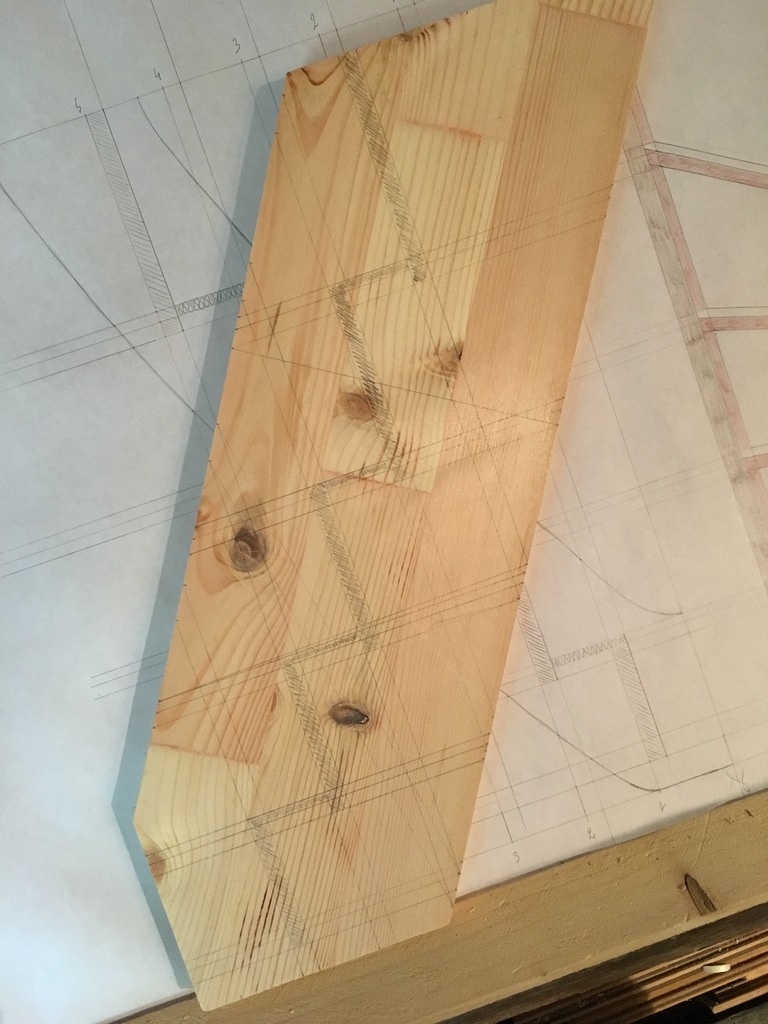

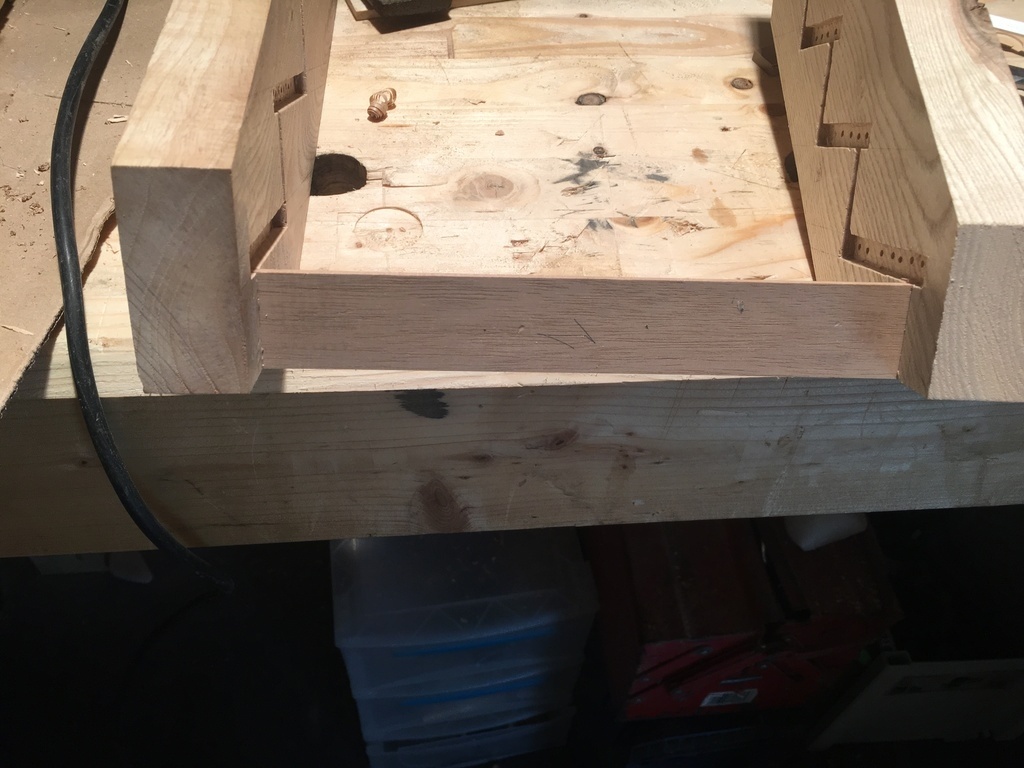

Du coup en prenant le temps de préparer des compagnons de traçage (en fait je n'en ai fait qu'un étant la différence peu importante de dimension) et ben je m'aperçois que ça va vachement plus vite !!!

Tout le temps passé a fabriquer le compagnon a été largement compensé par la précision qu'il apporte et par la rapidité dans le traçage : 10min max pour tout reporter sur les pièces.

Bien sûr j'ai été obligé d'en faire 2 car j'ai changé de pièce capable entre temps mais ca cc'est un détail, j'ai quand même gagné plein de temps.

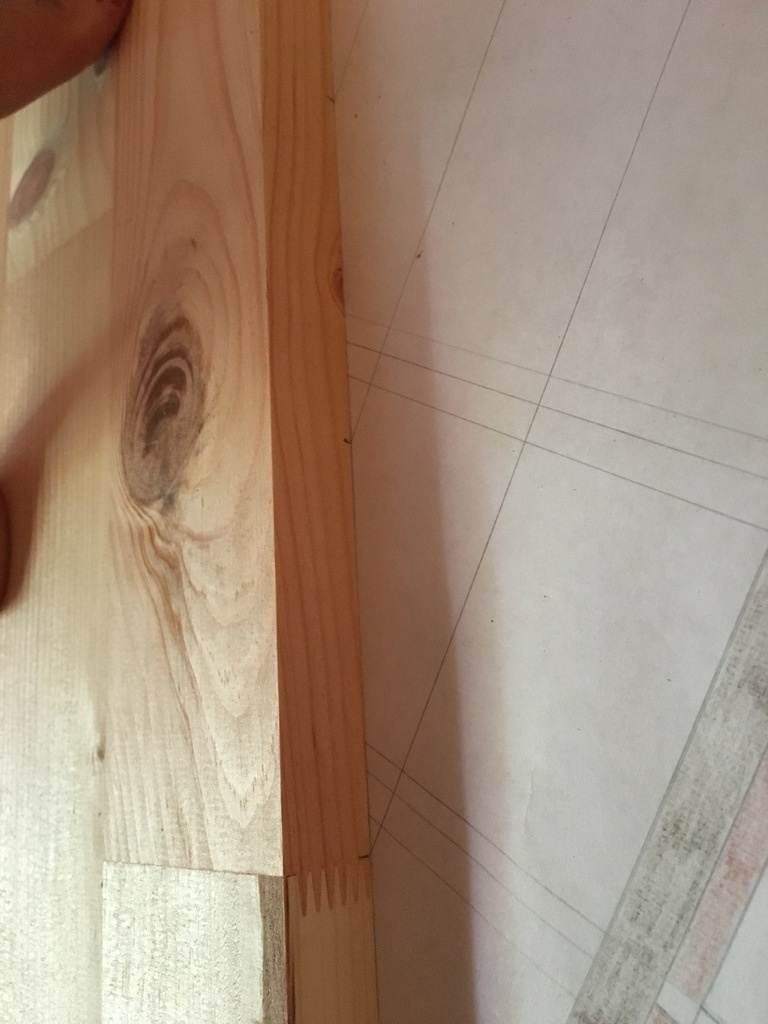

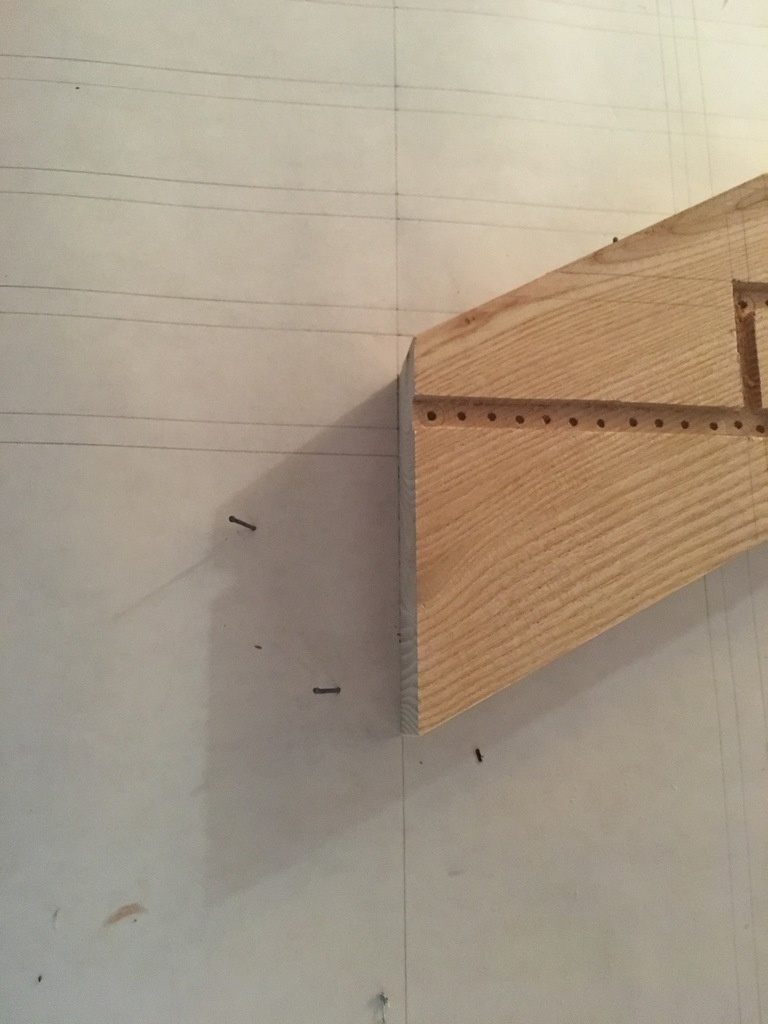

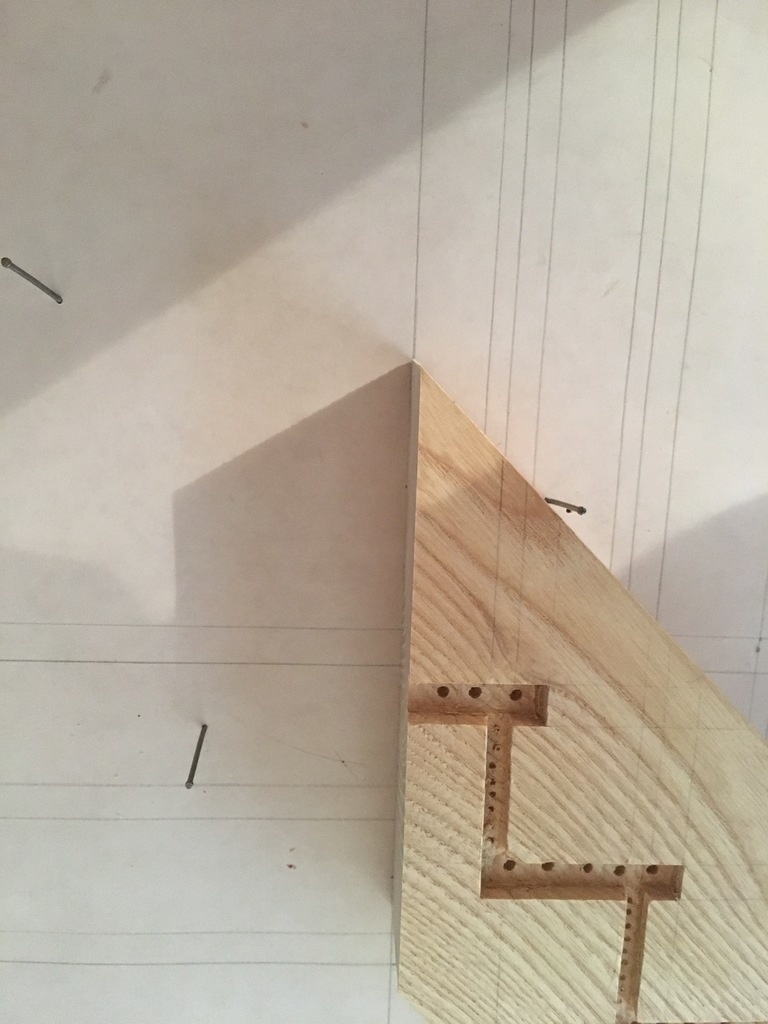

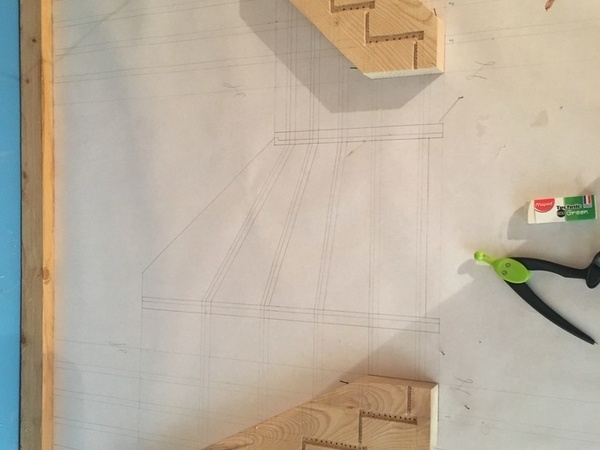

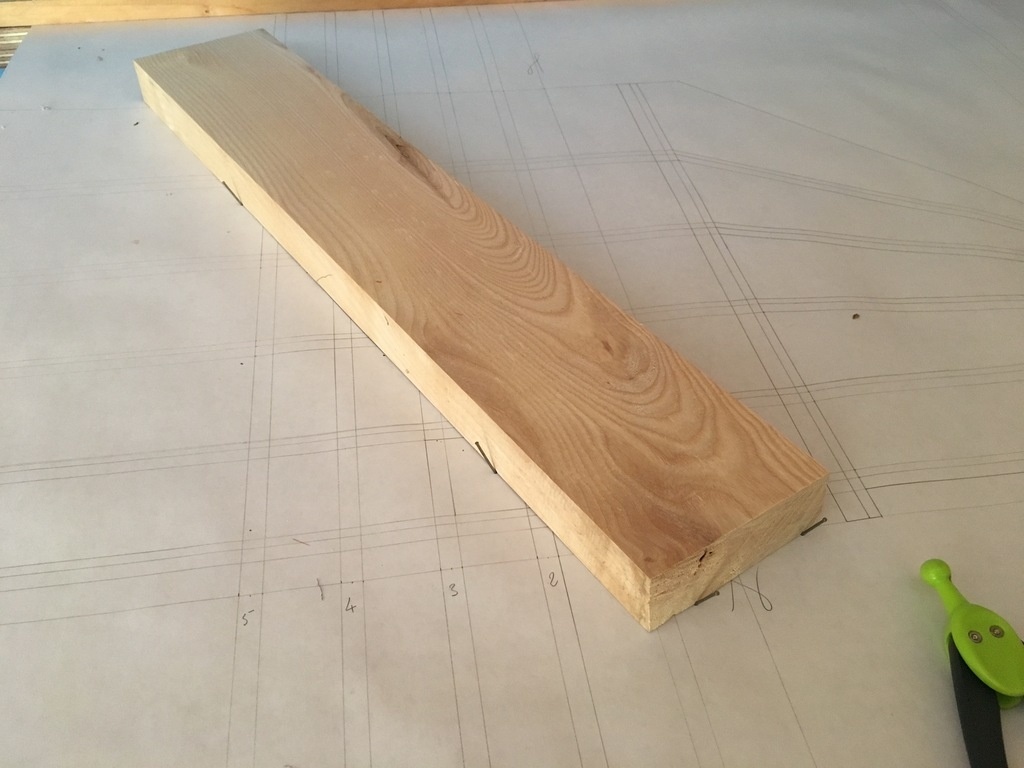

Pour brider mes pièces sur l'épure, j'ai planté des petits clous sur la périphérie plutôt que d'utiliser des vis. Ca présente l'avantage de ne pas gêner pour le traçage comme le feraient des serre-joints et de pas abime les blocs capables comme le feraient des vis :

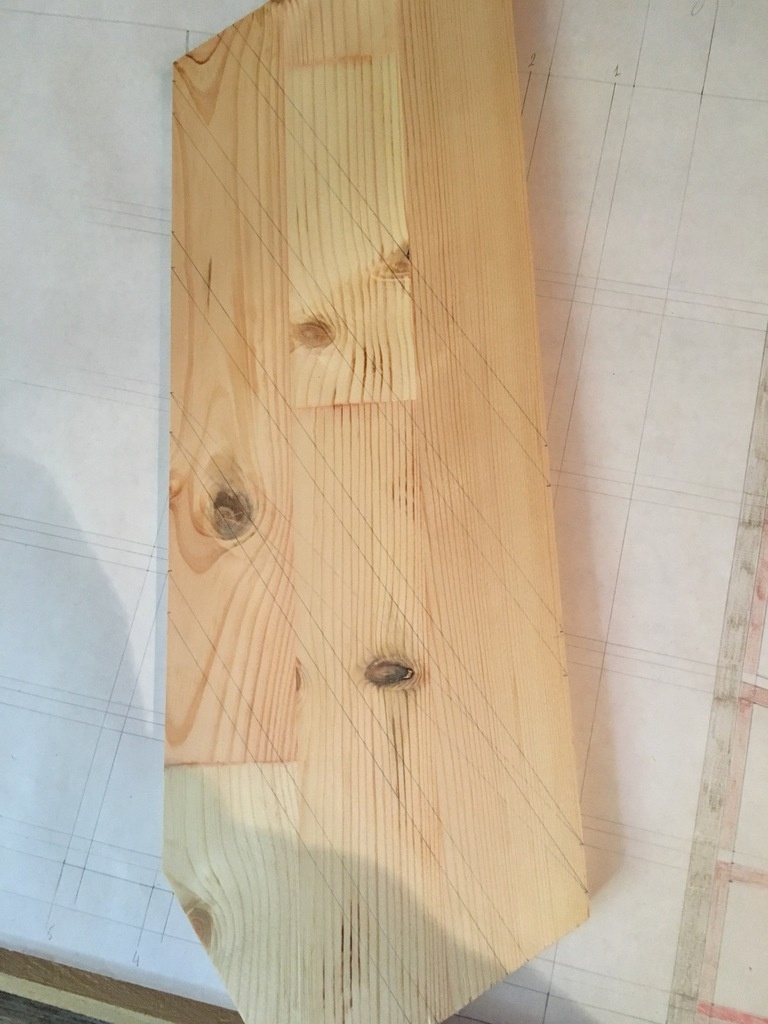

Ensuite il n'y a plus qu'a utiliser le compagnon de traçage pour reporter tous les tracés sur la pièce, le tout en moins de 10min. C'est presque énervant de ne pouvoir s'en servir que si peu de temps 😄

Publié Mis à jour

Partager

4. Exécuter les entailles de marches et contremarches

Tout comme l'étape d'avant, l'envie de toucher les outils a eu raison de moi mais j'aurais dû prendre plus mon temps.

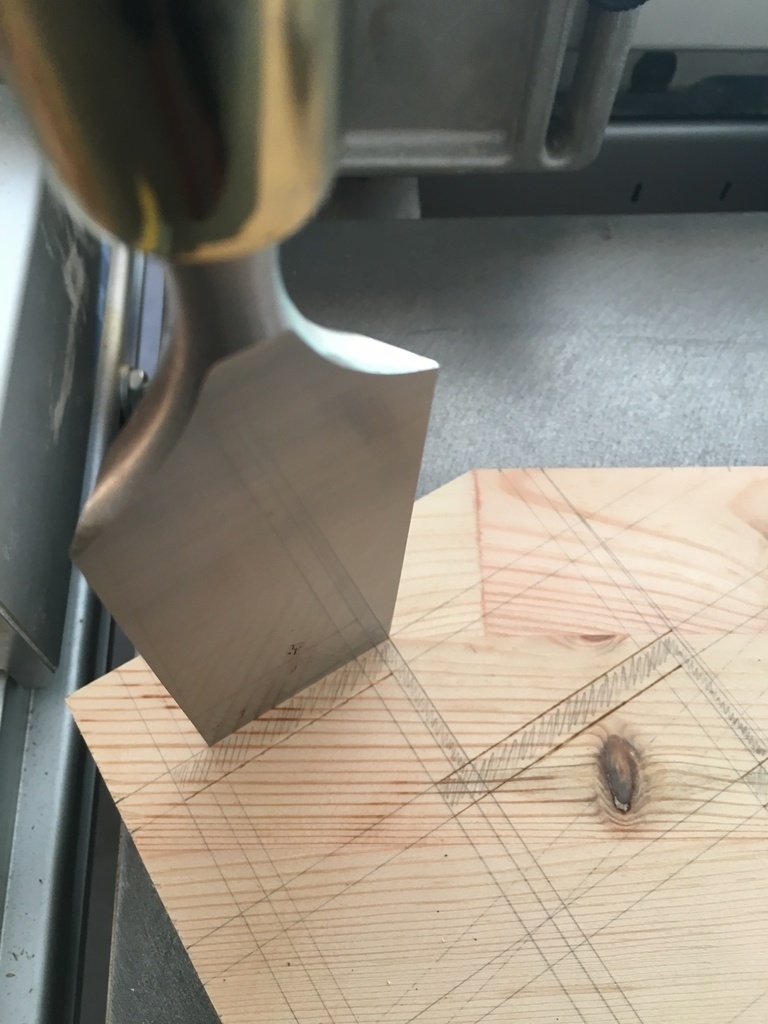

J'ai marqué les traits au ciseau avant de creuser avec un ciseau de 8 pour les marches.

Le problème que je vois c'est que ce n'est pas une méthode très précise pour la profondeur.

Par contre je n'ai pas de ciseau de 4 pour les contre marche donc je pense utiliser une mèche a bois de 3 et ensuite nettoyer les joues au ciseau.

En revanche, je pense que je serai obligé de faire l'impasse sur le nettoyage du fond a la guimbarde car je n'ai pas de lame assez petite pour ça.

Quoiqu'il en soit je stop pour aujourd'hui car il va probablement falloir que je refasse une étape de tracé sur ma pièce.

Désolé pour le verbiage, je mets tout au fur et à mesure 😄

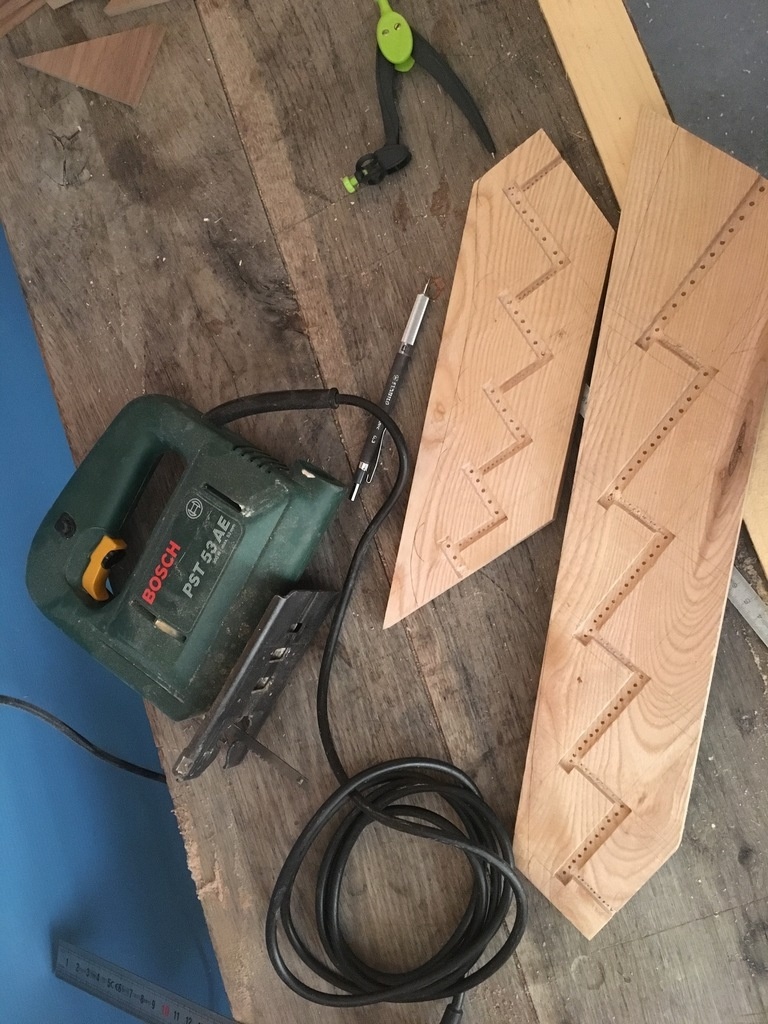

Jour 2 :

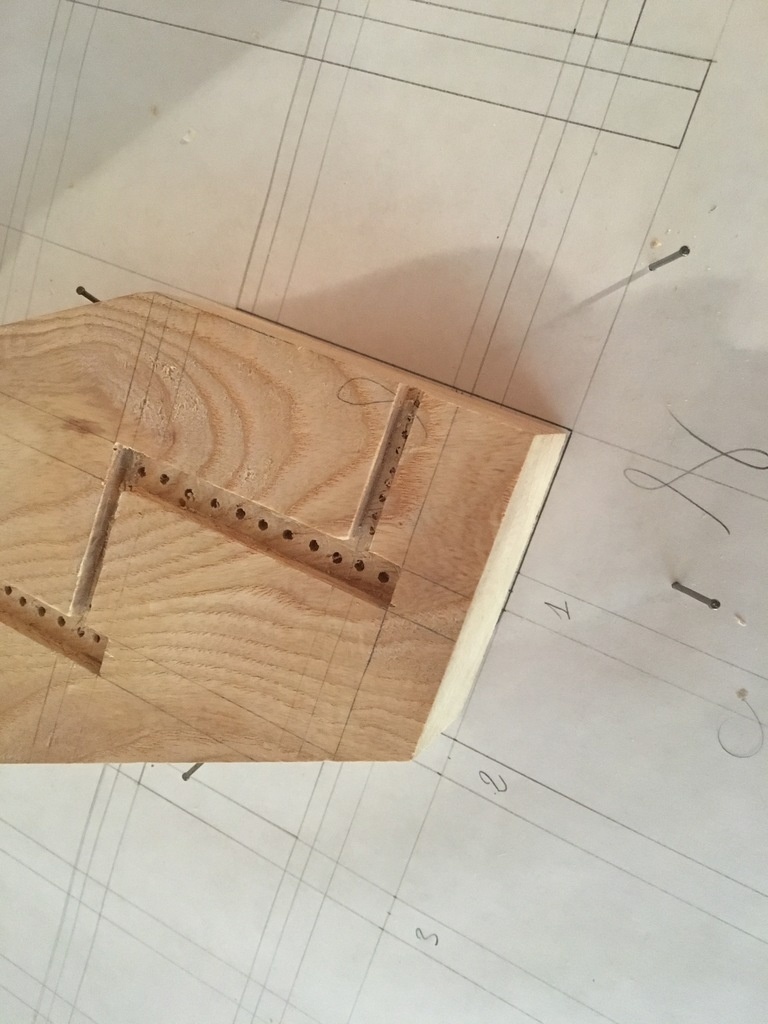

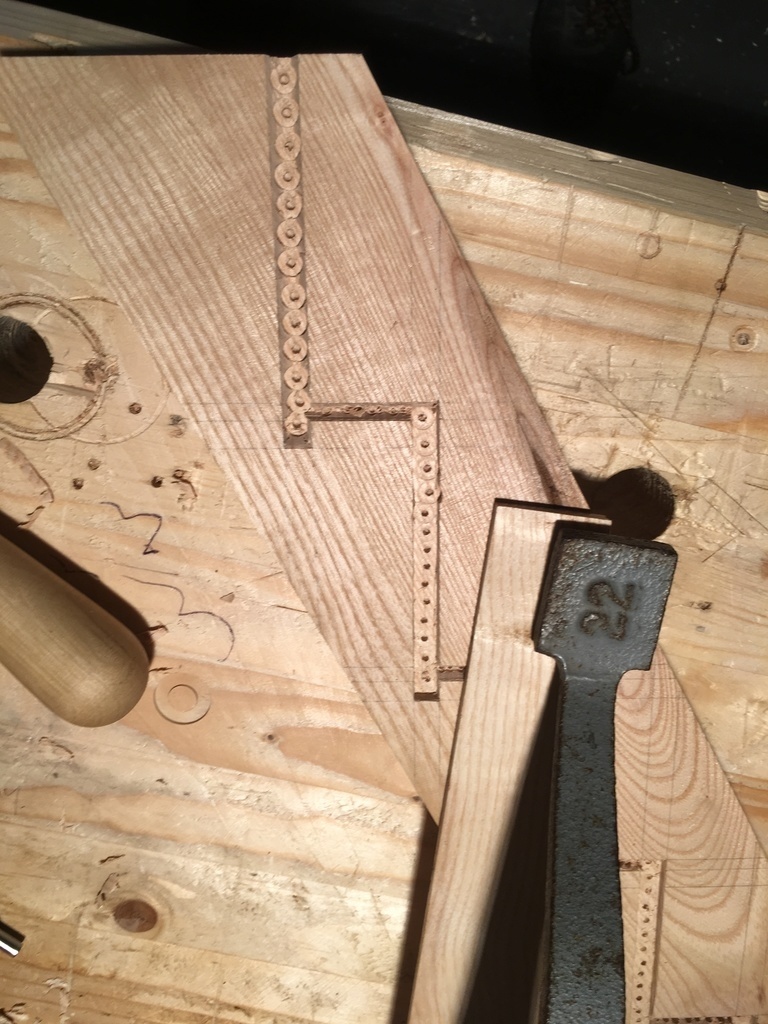

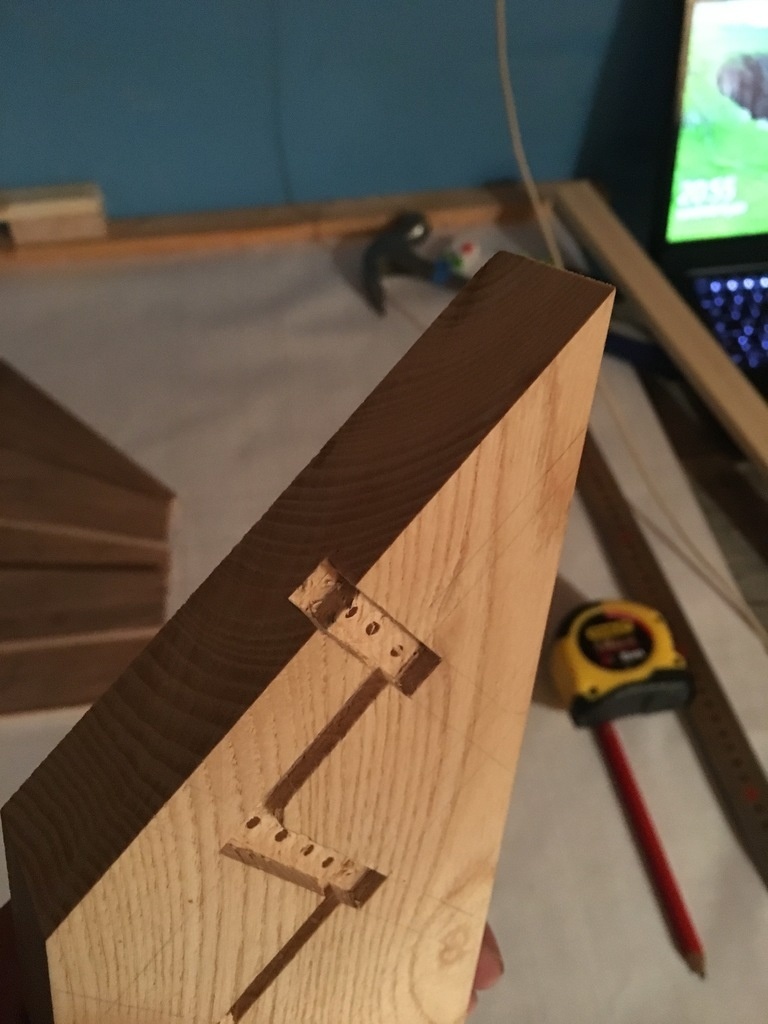

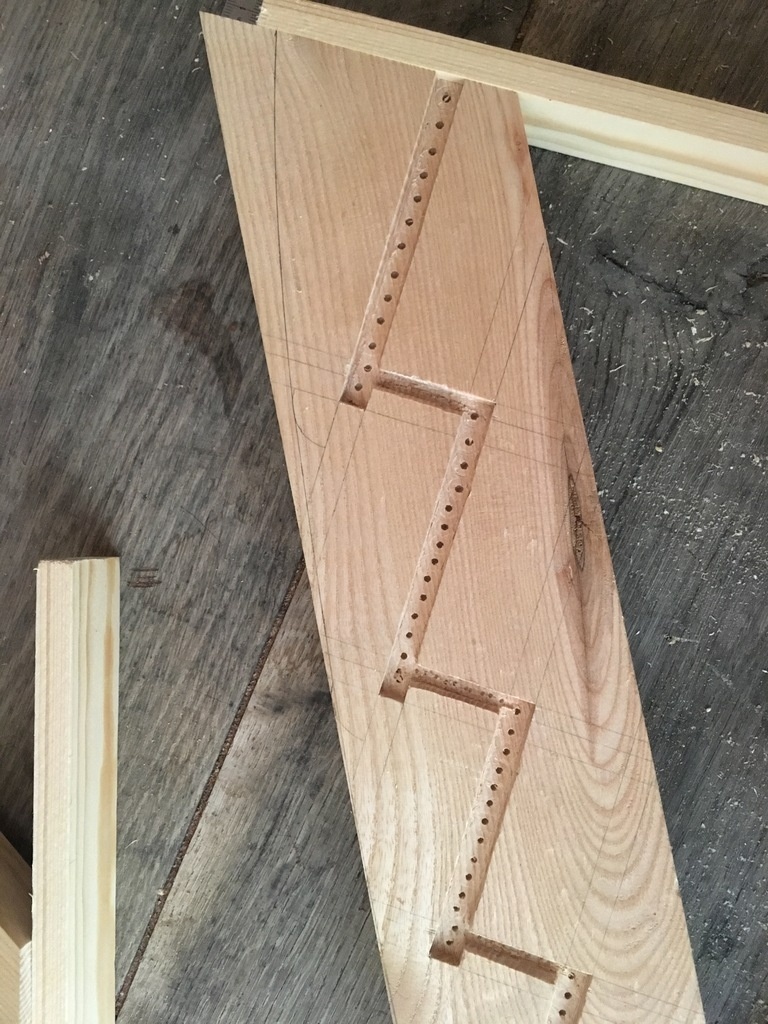

A la demande de @sylvainlefrancomtois j'ai changé de bloc capable et je suis passé sur du frêne.

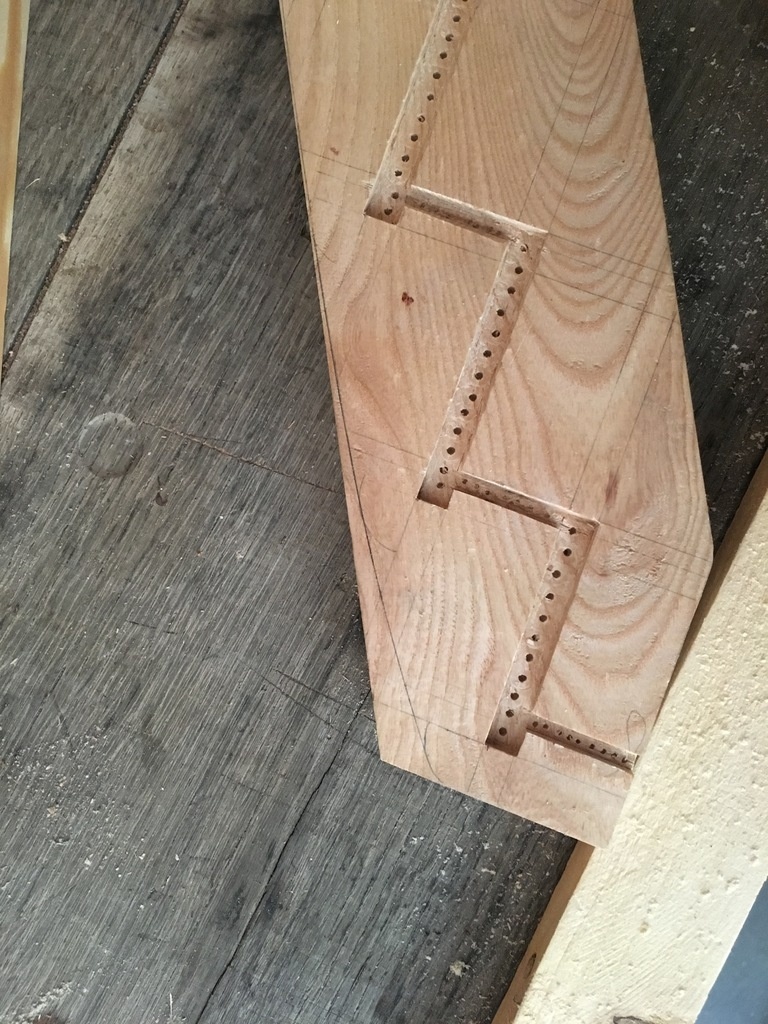

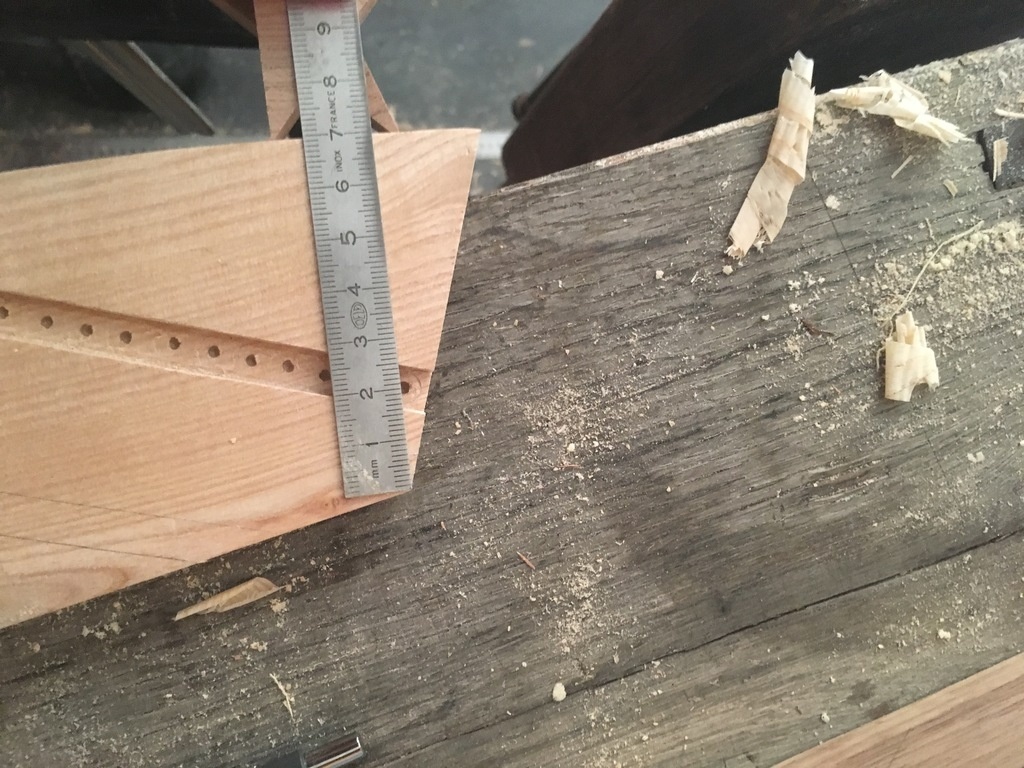

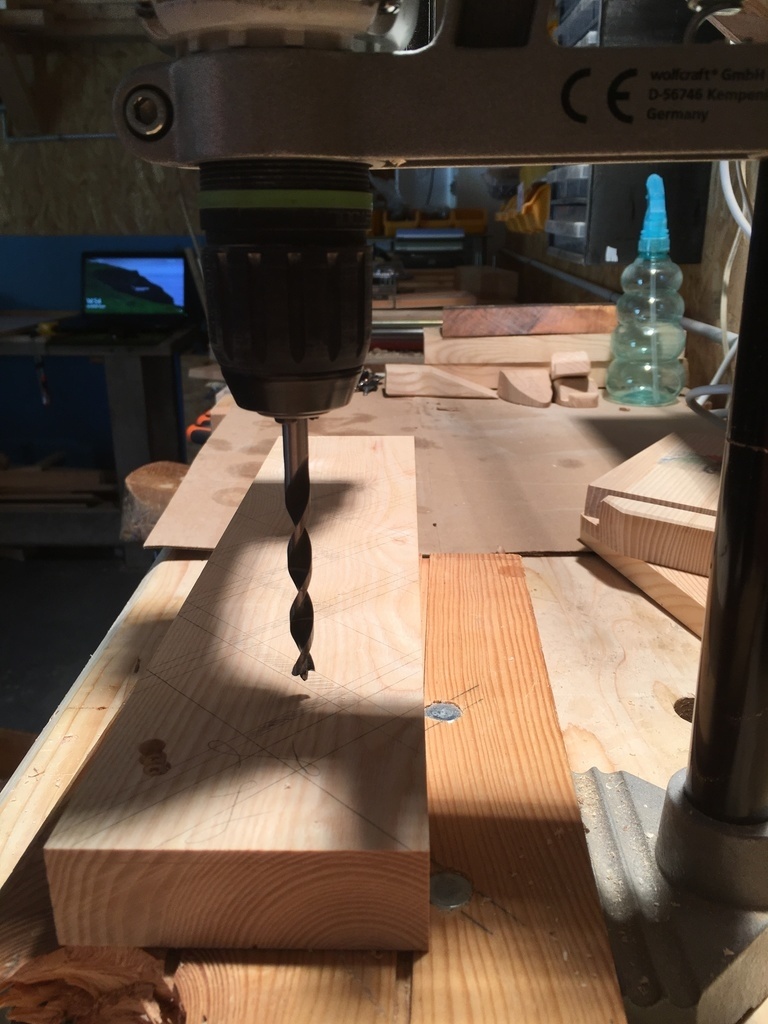

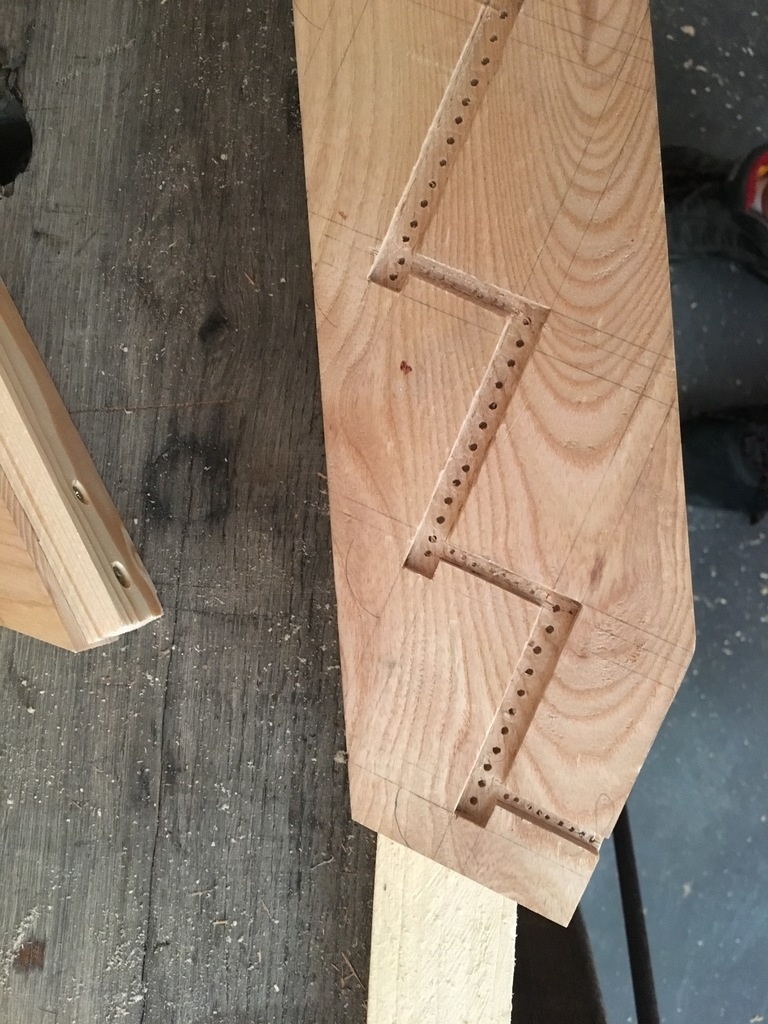

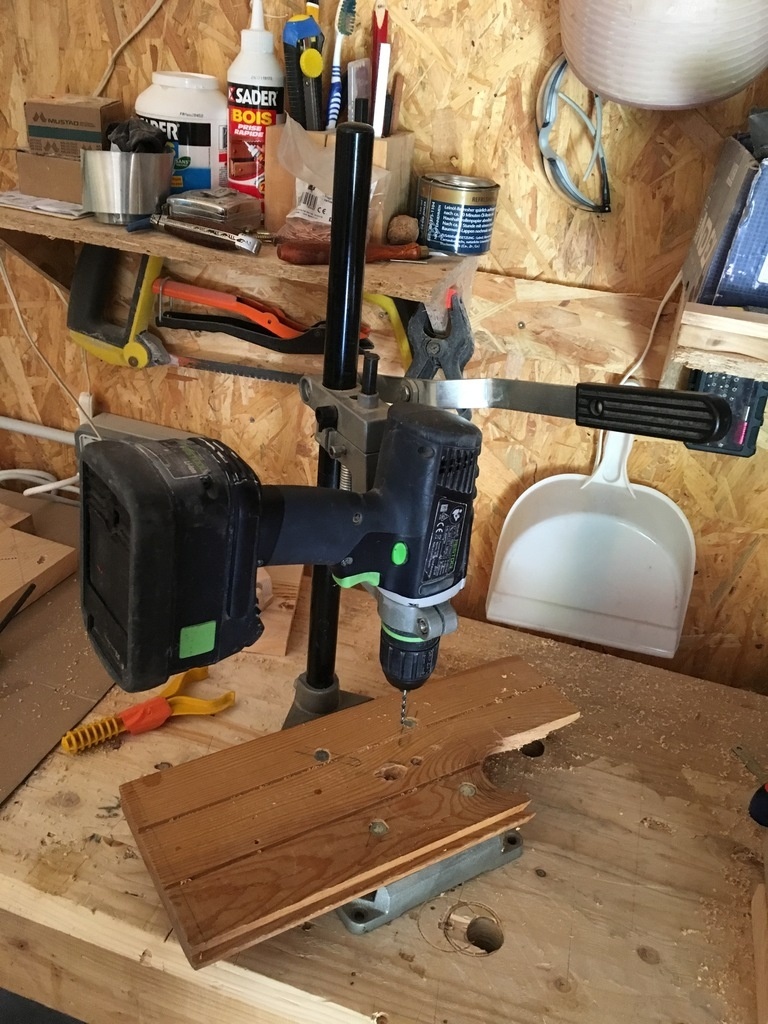

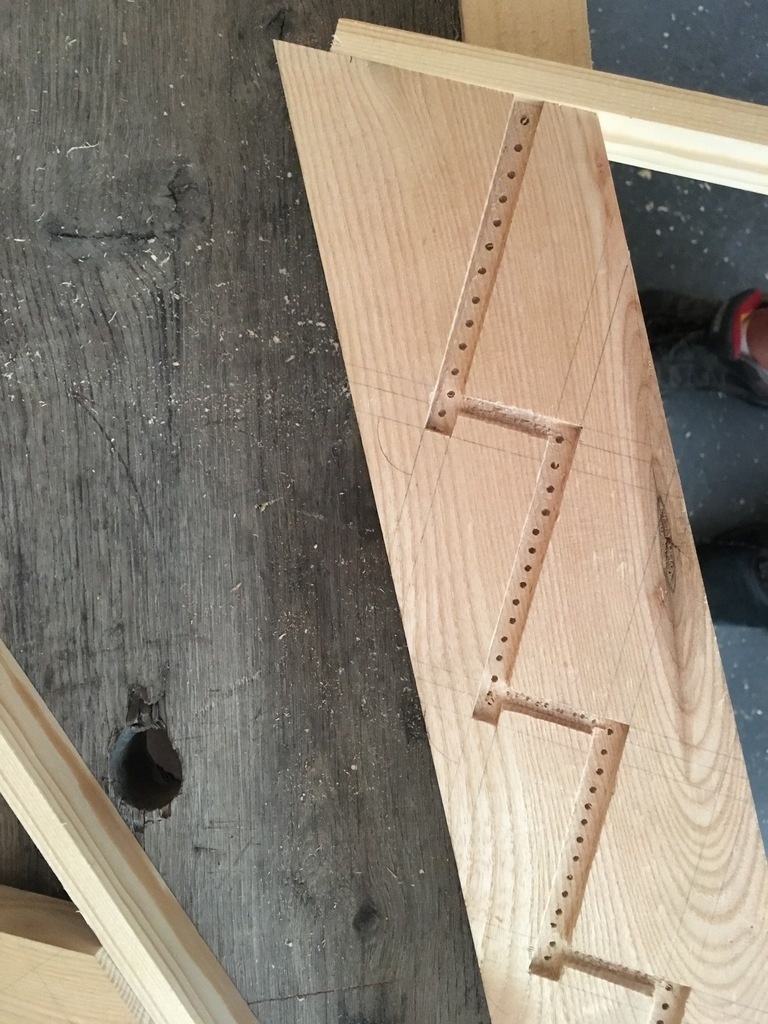

J'ai percé le marche avec une meche de 7mm pour des marches de 8mm et avec un mèche de 3mm pour les contre marches de 4mm.

Le tout avec une installation tout à fait pas précise et j'ai merdé quelques trous ....

une tite video :

Premier retour d'expérience, si j'avais à le refaire je prendrai du 6mm pour les marches. 7mm laisse trop peu de marge et avec l'outil merdique de perçage que j'ai (je parle du support wolcraft hein pas de la festool !! 😄 ). Du coup plusieurs perçages un peu trop tangent ...

D'autre part, ca a beau être du festool, ca ne tourne pas complètement rond, en tout cas c'est pas aussi précis qu'une perceuse à colonne. Ajouté a cela l'imprécision et le jeu du support et c'est la misère ...

Bref, c'est fait et je verrai si je recommence ou pas quand je ferai un assemblage a blanc.

Demain je prendrai des photos très détaillées de ce qui ne me plait pas.

Publié Mis à jour

Partager

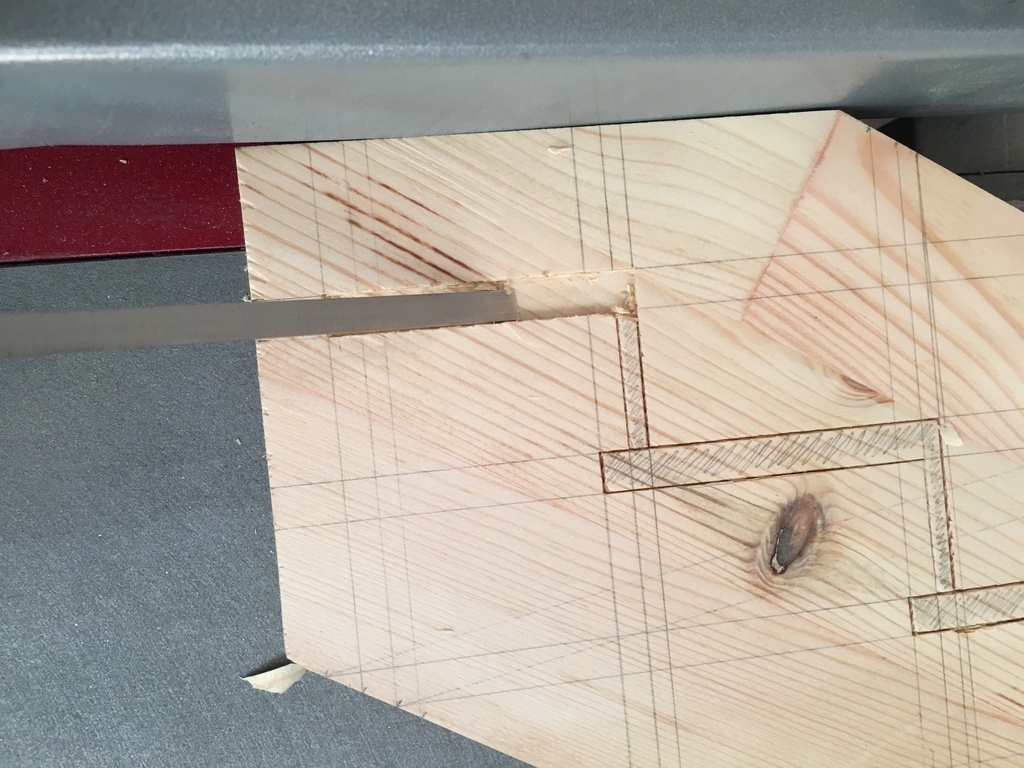

5. Équarrir les entailles marches et contremarches

Ca y est je suis revenu sur la piste !

Donc une fois les perçages des marches et contre-marches fais, il ne restait plus qu'à équarrir .....

Bon, je dis plus qu'à mais au final c'est ce qui prend le plus de temps. D'autant plus que le travail s'effectue en tout petit et ca pardonne bien moins tout écart. D'autre part, equarrir une rainure de 4mm de large sur 4mm de profondeur avec un ciseau de 6mm (mon plus petit) et ben c'est chiant !!!!!

il doit me manquer de techniques parce que là vraiment je m'en suis vu c'est une horreur. Je mettrai des photos de détail demain mais je ne suis pas très satisfait du résultat 😒

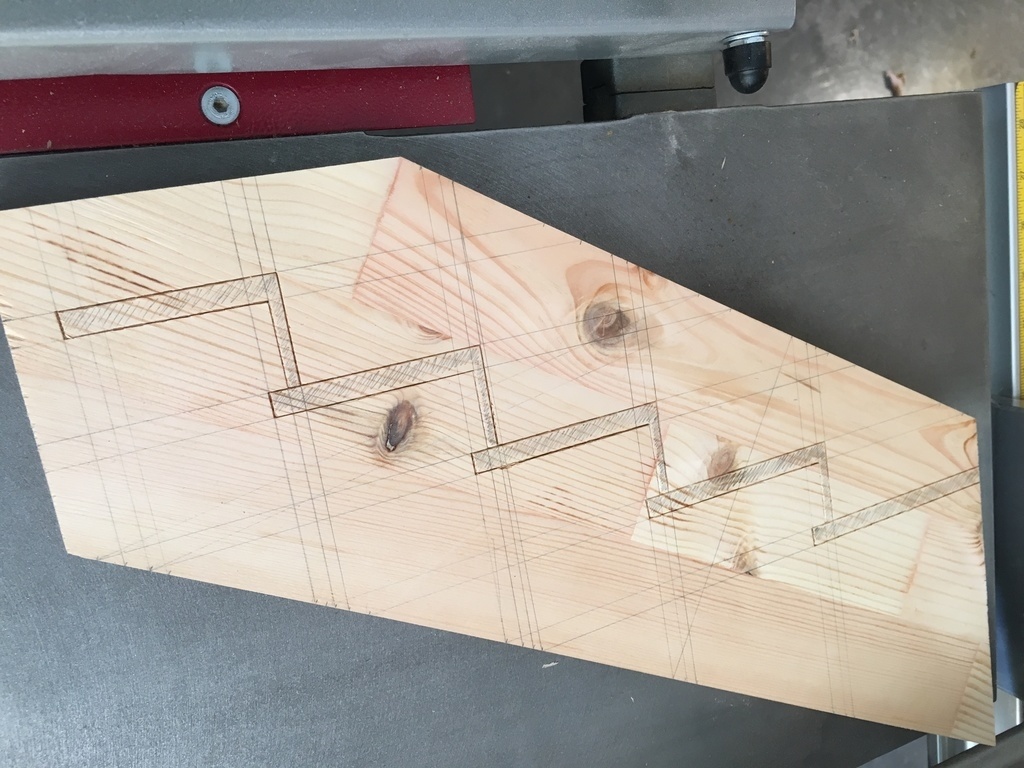

j'ai d'abord commencé par marqué avec un couteau à tracer les marches et contre marche.

Ensuite, j'ai tarnquillement nettoyé les perçage en me rapprochant de la ligne. Je n'ai pas pu nettoyer le fond avec ma guimbarde car ma lame était trop grosse, j'ai donc utilisé mon ciseau avec le biseau vers le bas. C'est moin propre mais c'est mieux que sans rien.

En revanche, pour l'encoche des contre marche, je n'ai pas pu nettoyer le fond .....

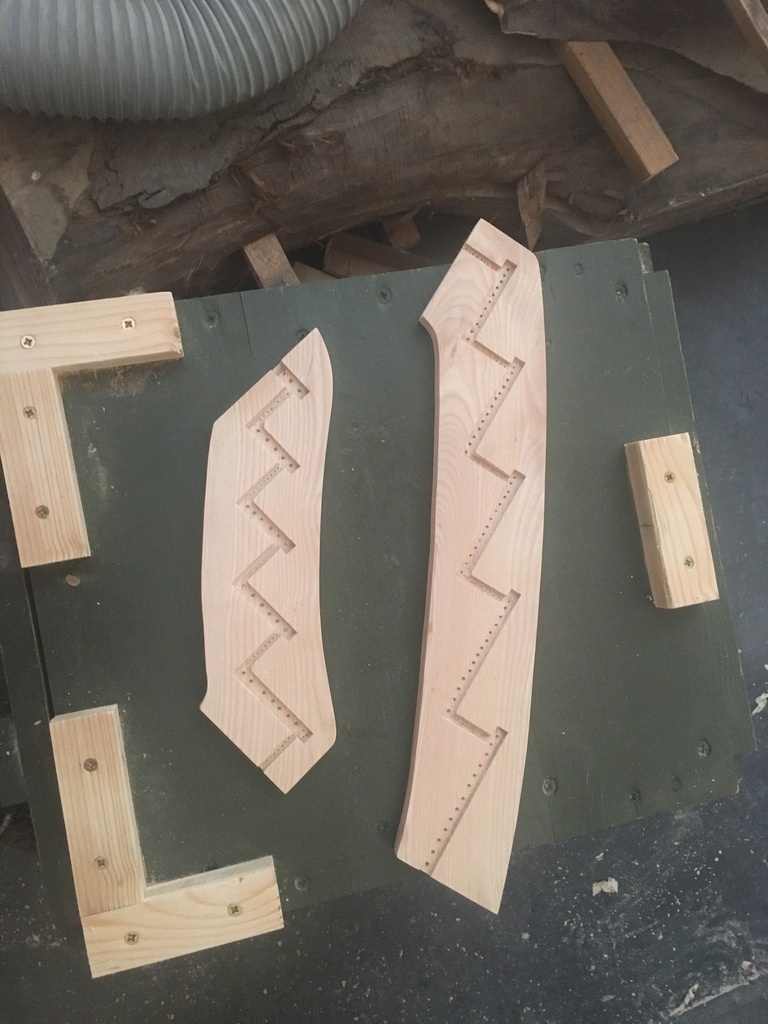

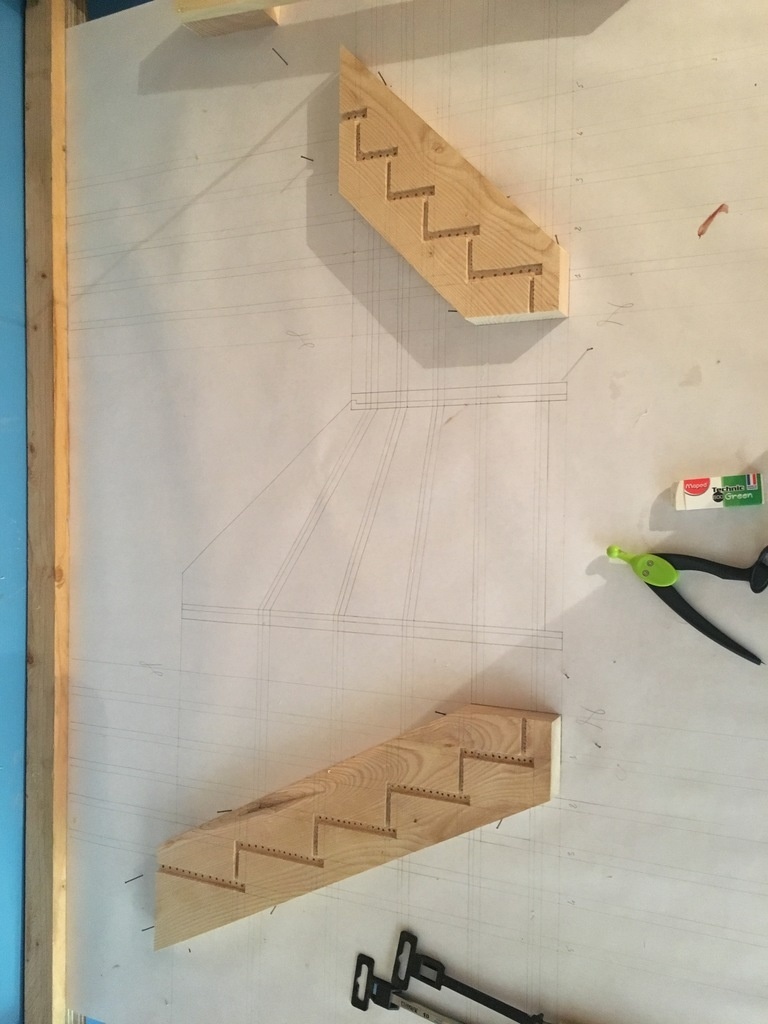

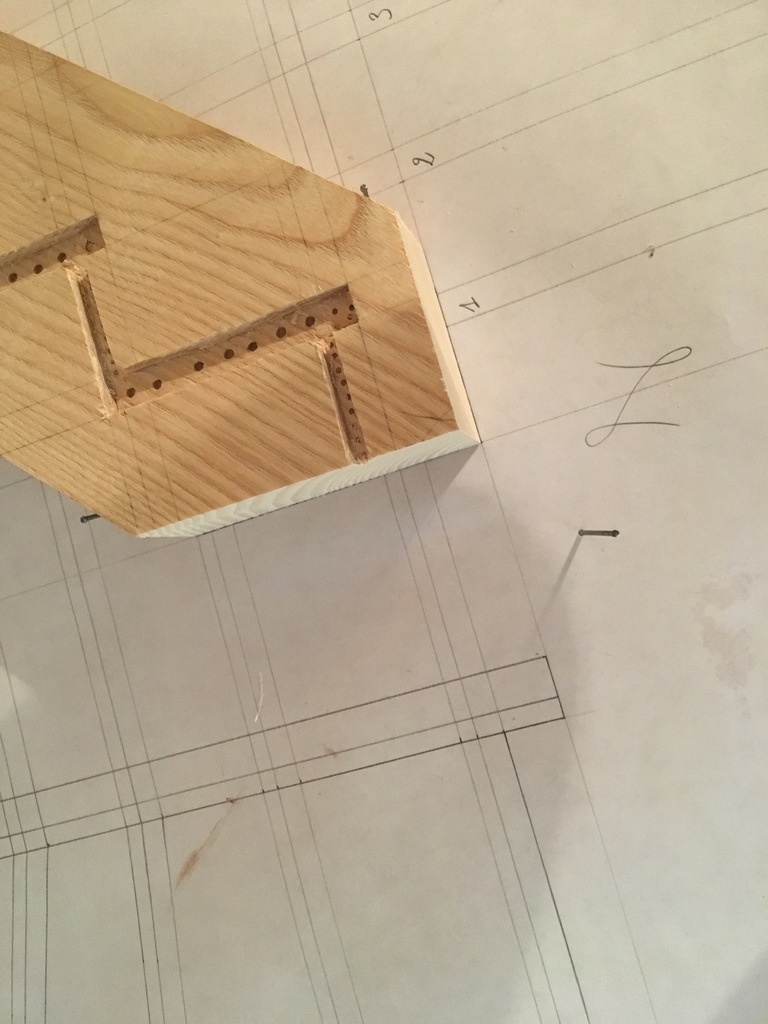

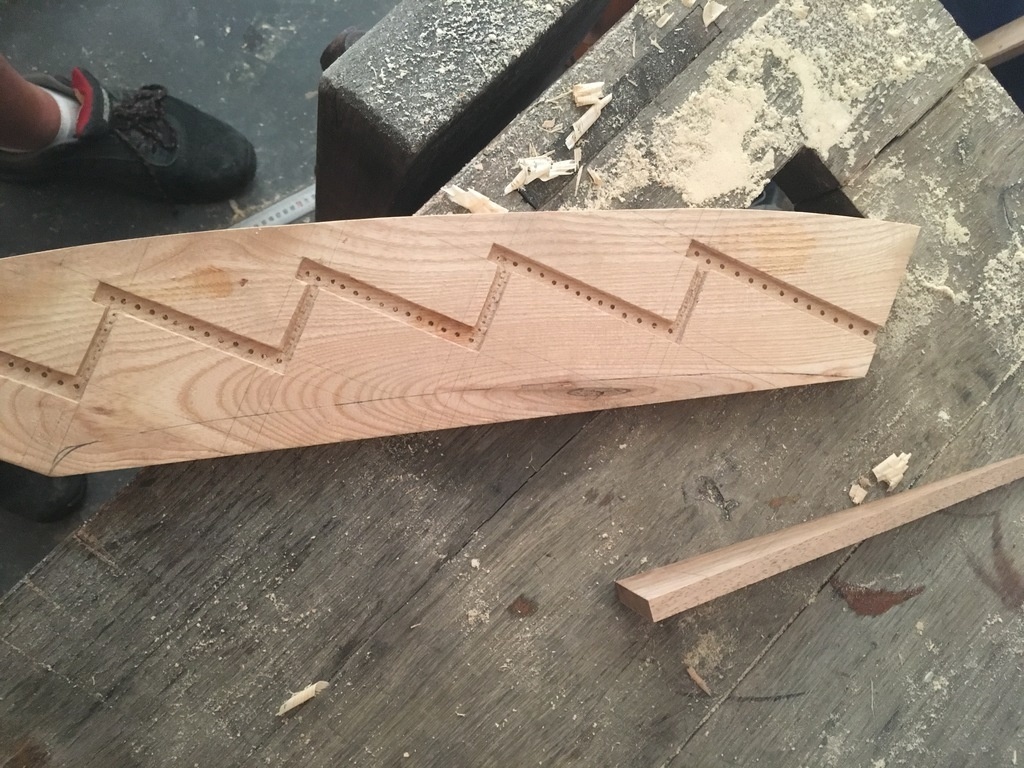

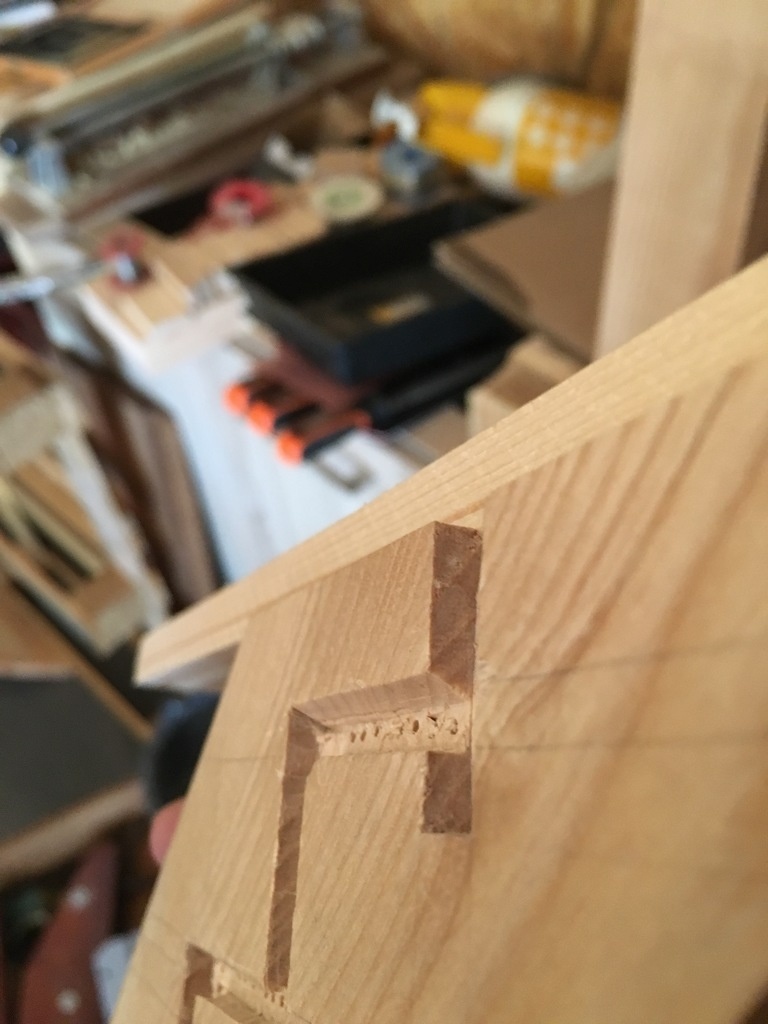

Bref voici quelques photo du travail fini :

Pour le traçage, je trouve que je ne me suis pas trop mal débrouillé car quand j'ai reposé sur l'épure, j'étais bien sur la ligne à chaque fois !! 😄

Publié Mis à jour

Partager

6. Tracer les cintres des limons depuis les nez de marches

On reprend les 70mm/5 soit 14mm depuis le nez de chaque marche avec un compas 😂

Ensuite on utilise une cerce (ou comme moi un reglet métallique souple ca va très bien ausi 😛 ) pour tracer les courbes :

Publié Mis à jour

Partager

7. Tracer les parallèles des limons ,ainsi que leurs repos au sol et les arrivées

Si je comprends bien cette section je pense que j'ai déjà fais cette étape.

Je pense qu'il s'agit des parallèle haute et basse des limons et de la perpendiculaire en bas :

ici, pas de difficulté particulière, avec le report des lignes fais, il suffit de bien faire les repères et couper à la scie circulaire.

Publié Mis à jour

Partager

8. Exécuter les coupes et finition des cintres de limons

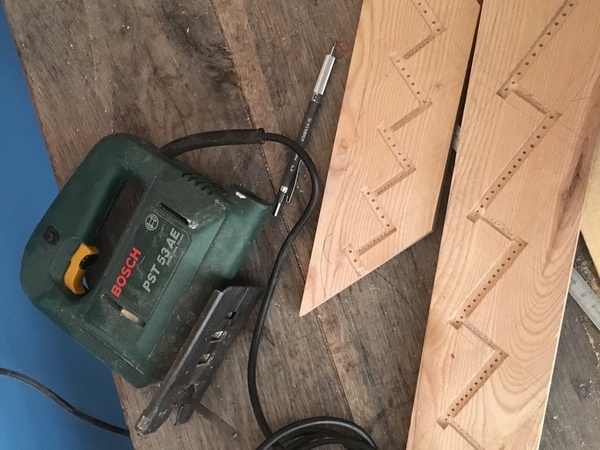

Muni de ma fidèle scie sauteuse je dégrossi les courbes des limons (c'est plus pratique a la scie à ruban mais j'en ai pas !! 😄 et puis pour cette taille là ça suffit bien)

Une fois dégrossi je passe sur la ponceuse a cylindre oscillant pour me rapprocher de la ligne et je finis à la wastringue :

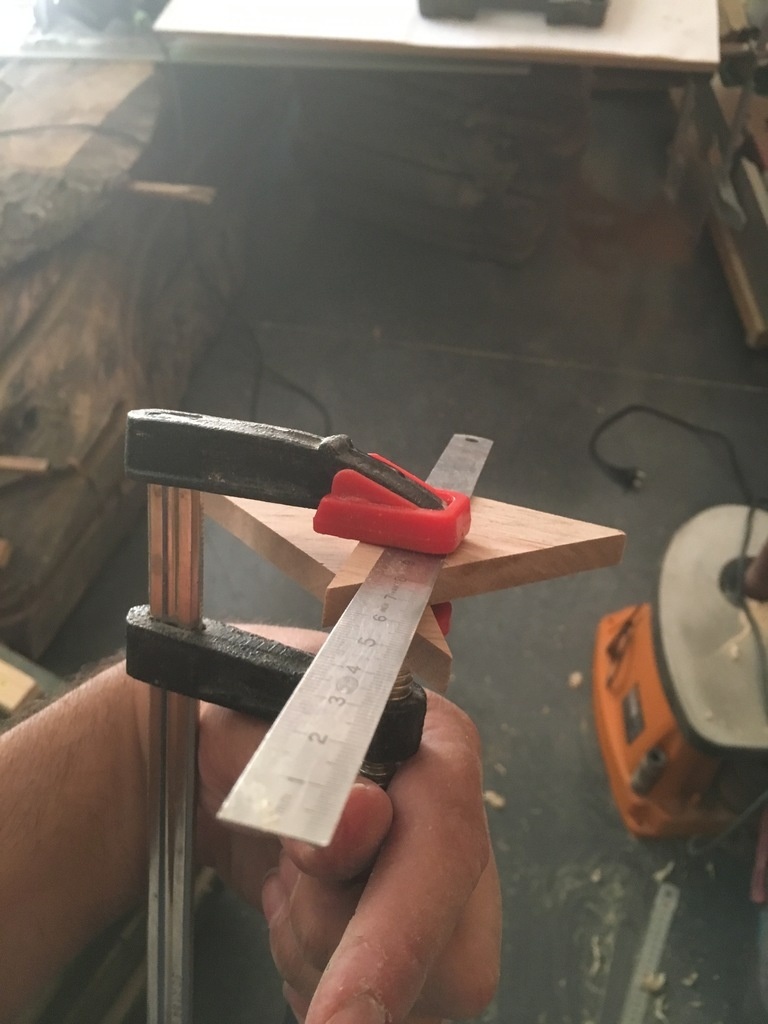

Ensuite je me fabrique un trainard de fortune avec 2 chutes en triangle, un serre-oint et un réglet :

et c'est parti pour le tracer de la courbe inférieure :

Jour 4 :

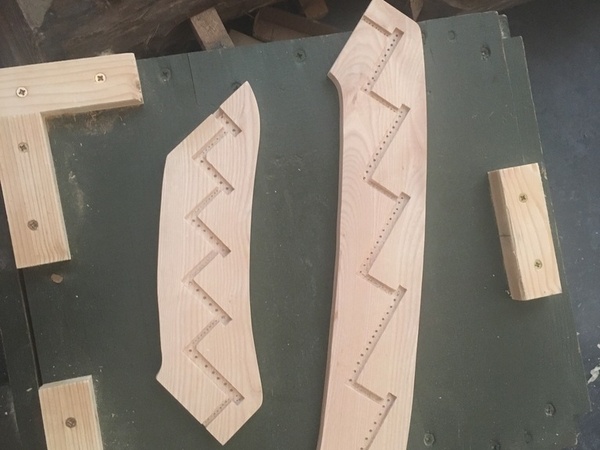

découpe des courbes basses des limons :

On vois bien que la découpe du limon court n'est parfaite .... il faudrait que je le retravaille un peu.

Publié Mis à jour

Partager

9. Positionner les contremarches sur l épure et relever les coupes puis les exécuter

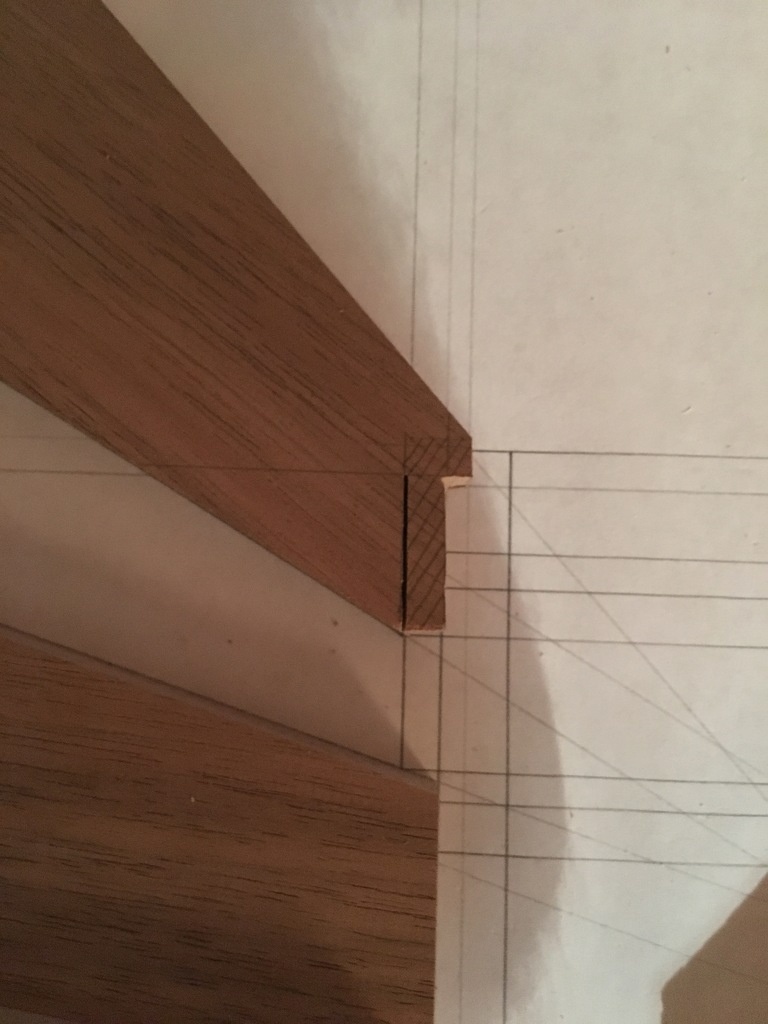

Aujourd'hui j'ao continué avec les contre marches.

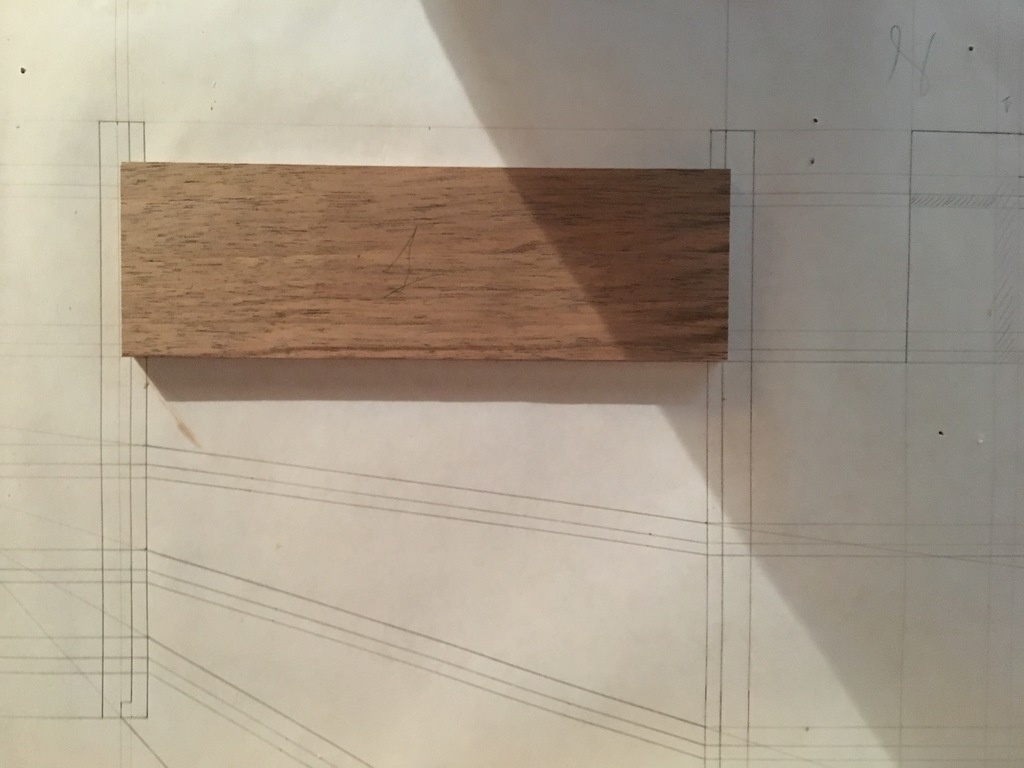

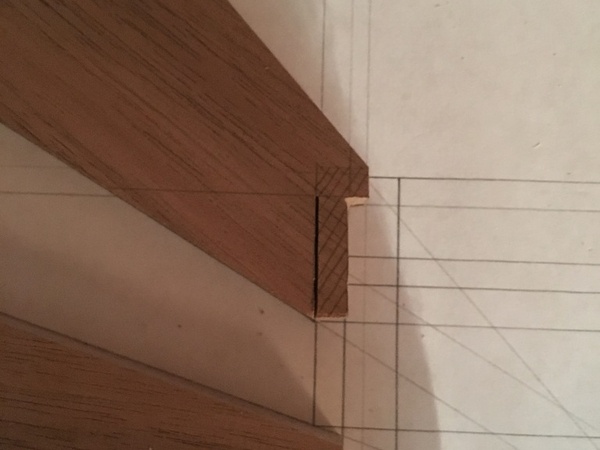

J'ai d'abord posé ma pièce de 4mm d'épais sur le plan pour relever la longueur. J'ai ensuite coupé cette longueur puis reposé sur l'épure pour relever la largeur et couper la largeur.

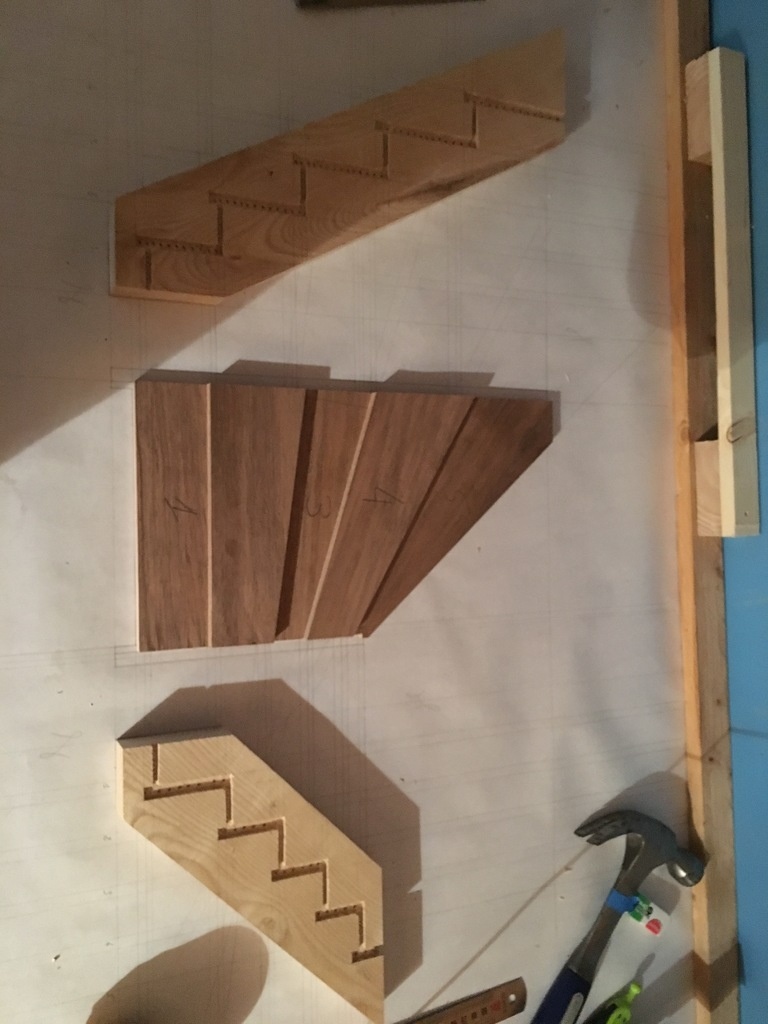

Voici quelques photos de ce que ça donne :

Je dois avouer que j'ai un peu triché, car j'ai adapté certaines rainures à l'épaisseur de mes marches et contre marches.

Jour 3 :

Suite aux conseils et aux explication de @sylvainlefrancomtois, j'ai refais les contre-marche pour qu'elles viennent contre les marche et non pas sur les marches.

Pour ça j'ai également du recoupé les marches de l'épaisseur de la contremarche.

Il aussi fallu que je fasse des ajustements su les rainures des contremarches pour gérer l'angle.

Et bien sur j'ai merdé dans j'ai un jour pour la 3eme contremarche ....

Publié Mis à jour

Partager

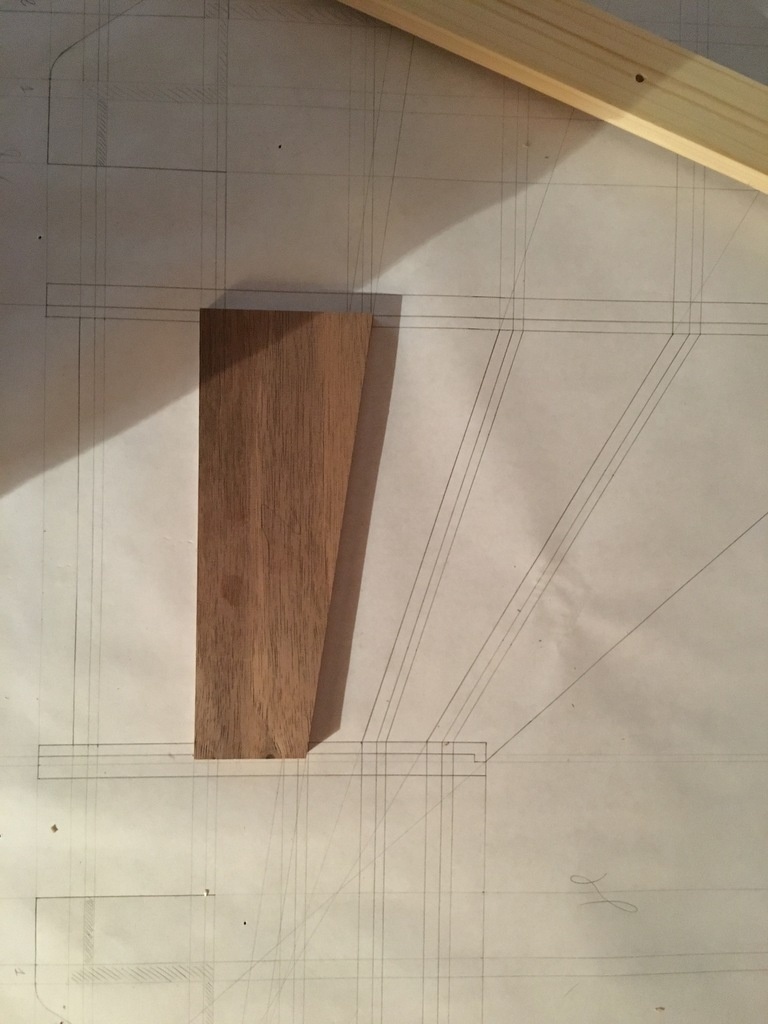

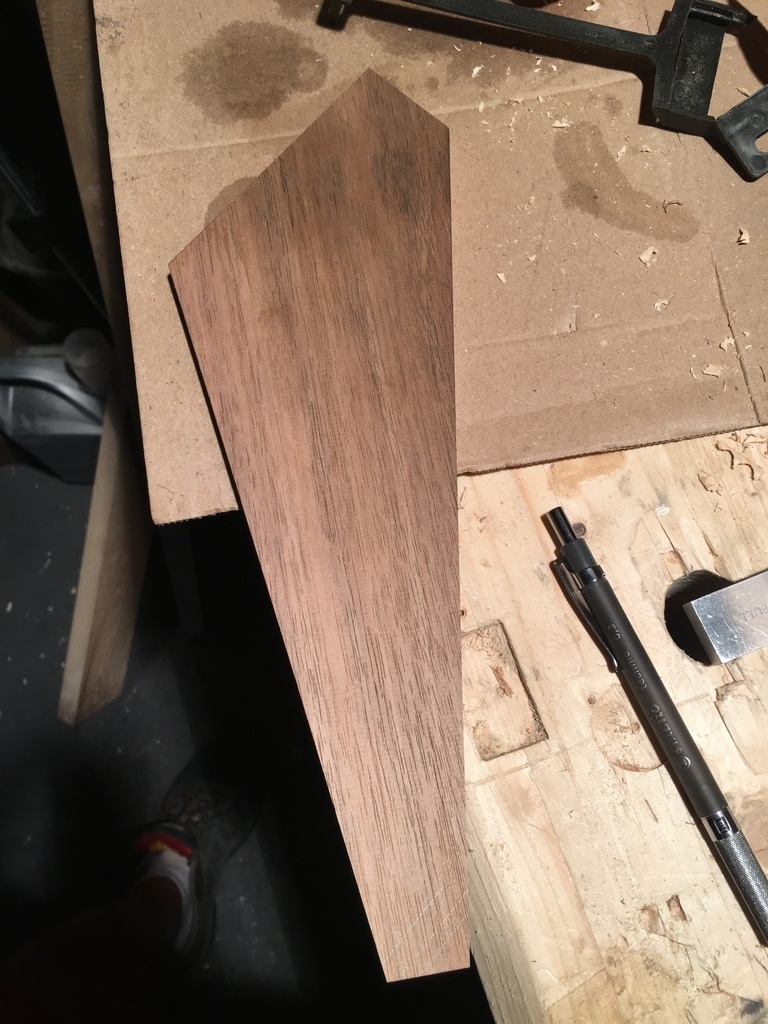

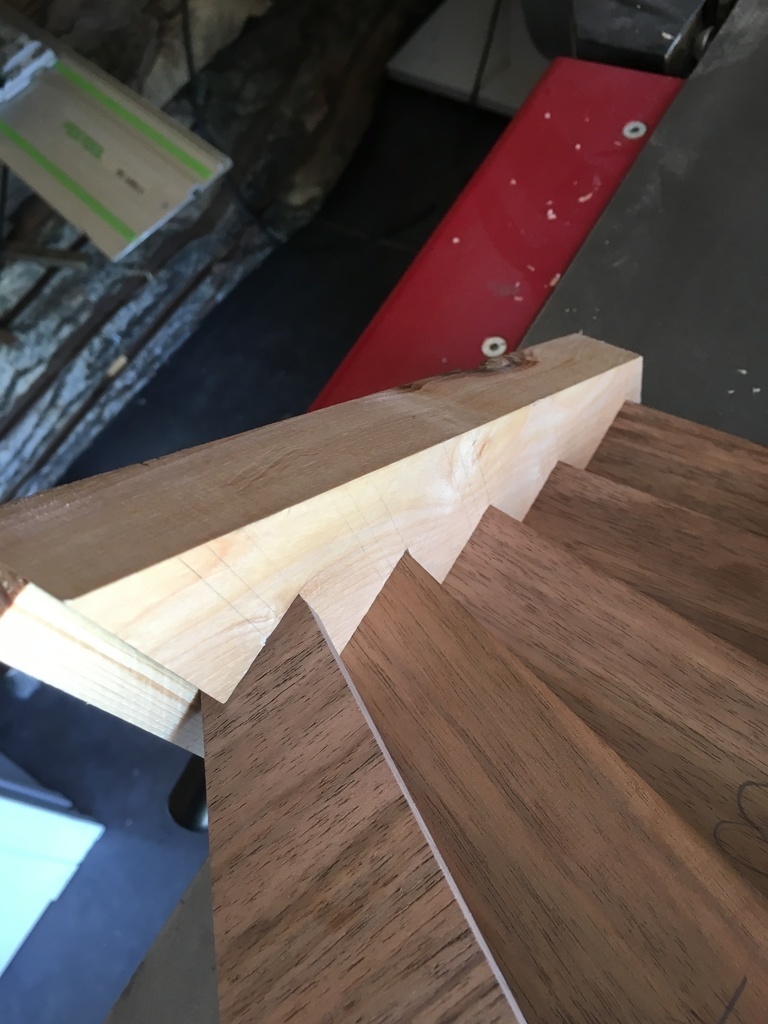

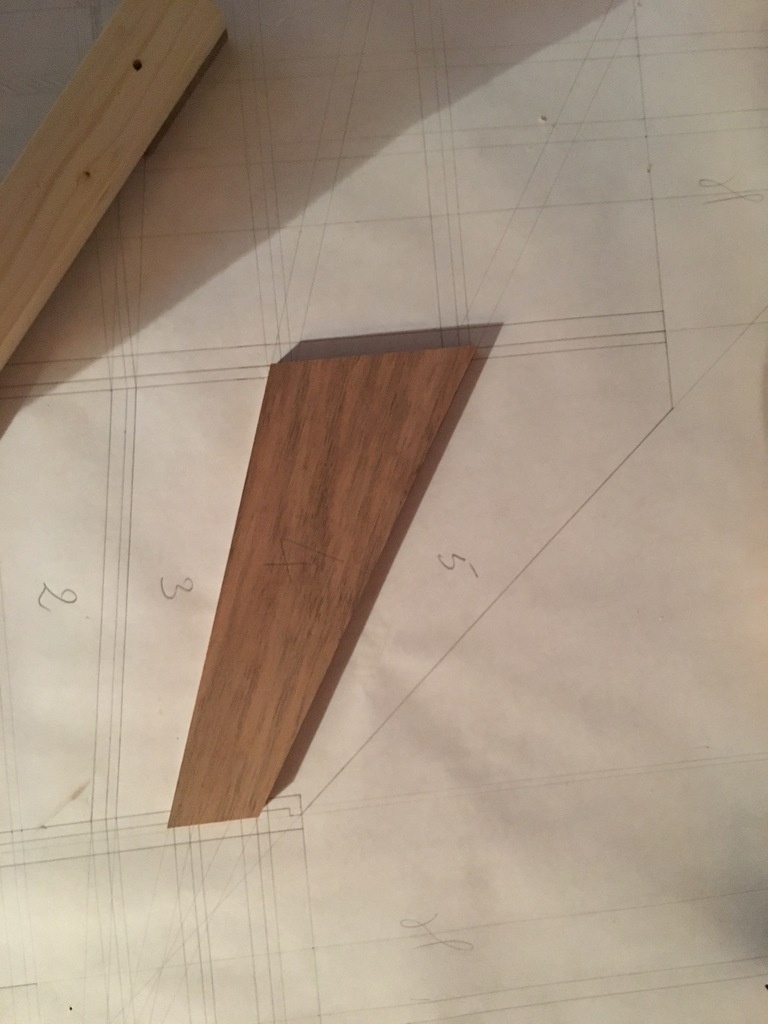

10. Positionner les marches sur l épure et relever les coupes ,puis les exécuter

Pour le coup j'ai un peu anticipé puisque j'ai déjà fais les marches !!

Je me suis refait un compagnon de traçage, c'est vraiment génial ce truc !!

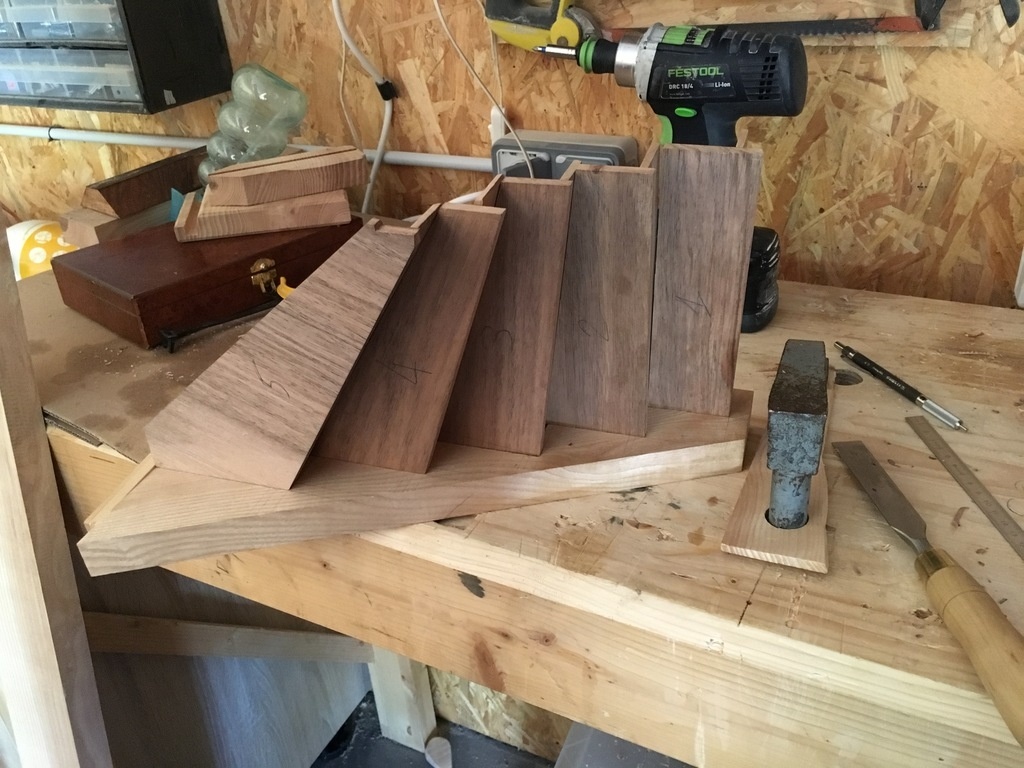

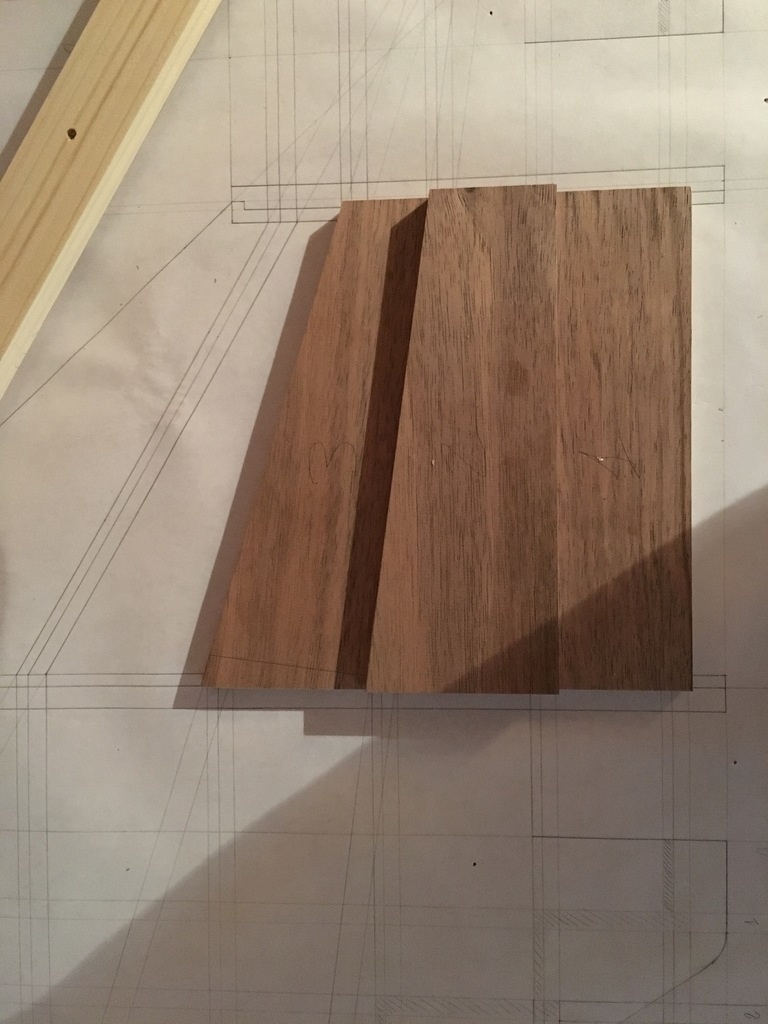

Et me voilà parti à tracer et couper les marches.

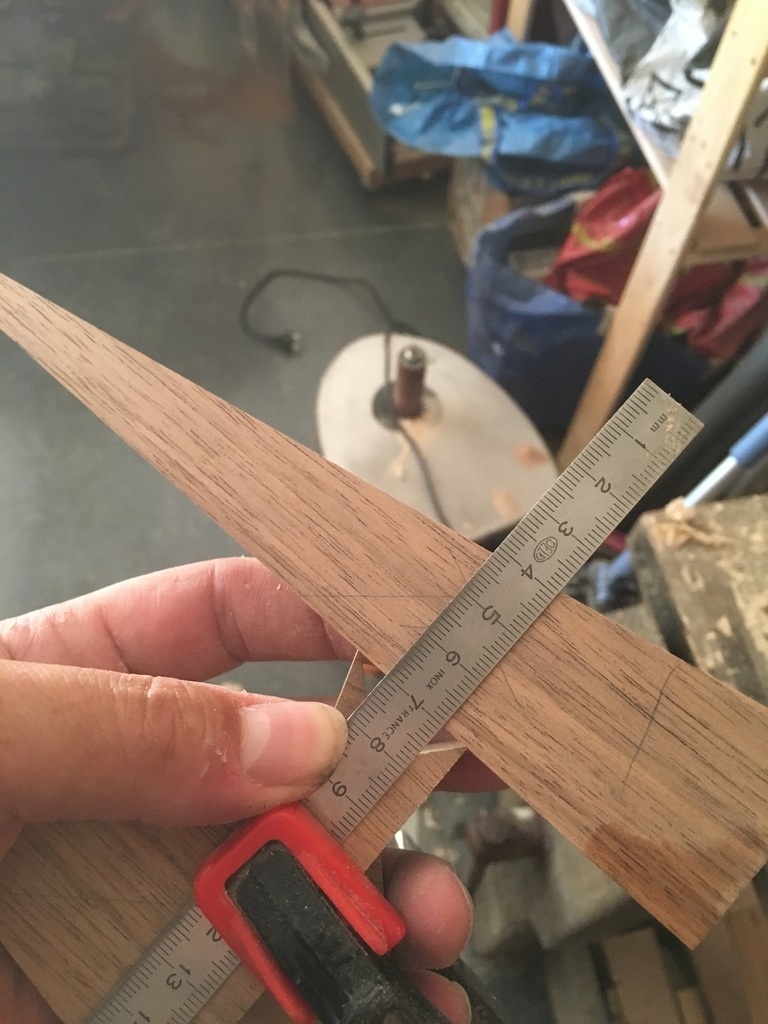

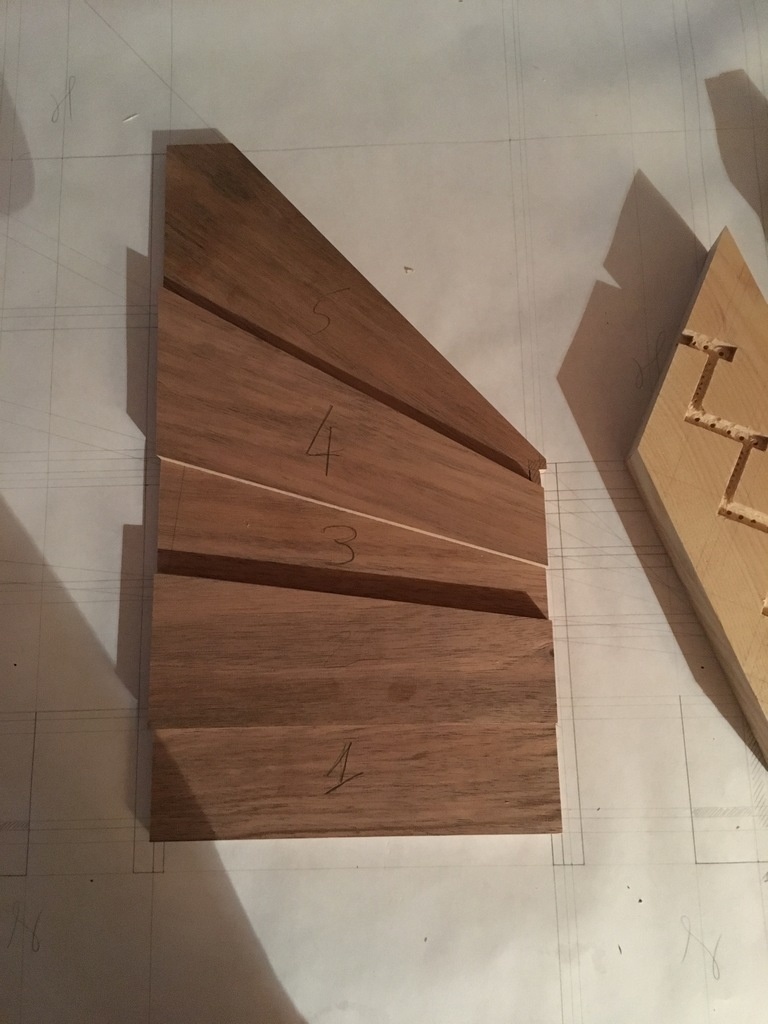

J'ai utilisé un chute de noyer que j'ai refendu en une planchette de 5mm d'épais pour les contre-marches et 9mm pour les marches.

J'ai volontairement laissé un peu de gras pour pouvoir faire de très légères passe à la raboteuse et les amener à l'épaisseur finale qui sera fonction de la qualité de mes entailles et je ne suis pas très confiant .....

Bien évidemment je me suis gourré !! il n'y a qu'une seule coupe que j'ai fait à la main, c'est celle de la cinquième marche.

Bien sûr comme un âne j'ai coupé à fleur du limon au lieux de l'intérieur de l'encoche :

Pour l'instant je laisse comme ça et je referai cette marche plus tard. Avec ça je vais déjà pouvoir faire un assemblage à blanc.

Jour 3 :

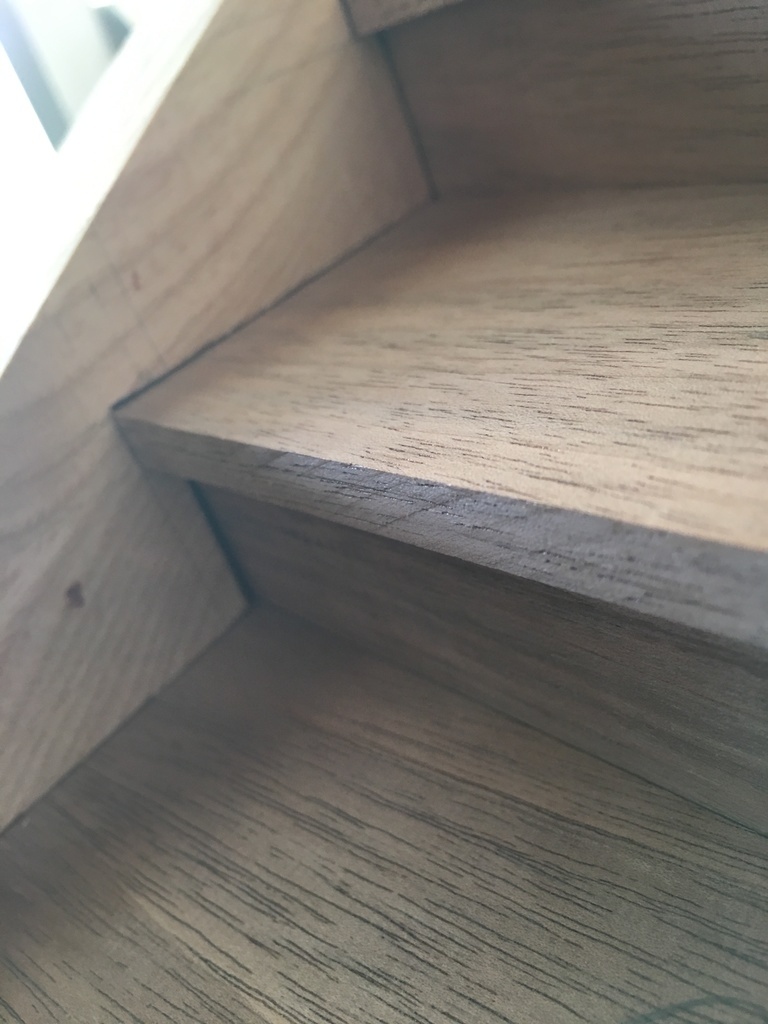

J'ai refais la cinquième marche que j'avais raté précédemment et c'est bien plus jolie 😄

Publié Mis à jour

Partager

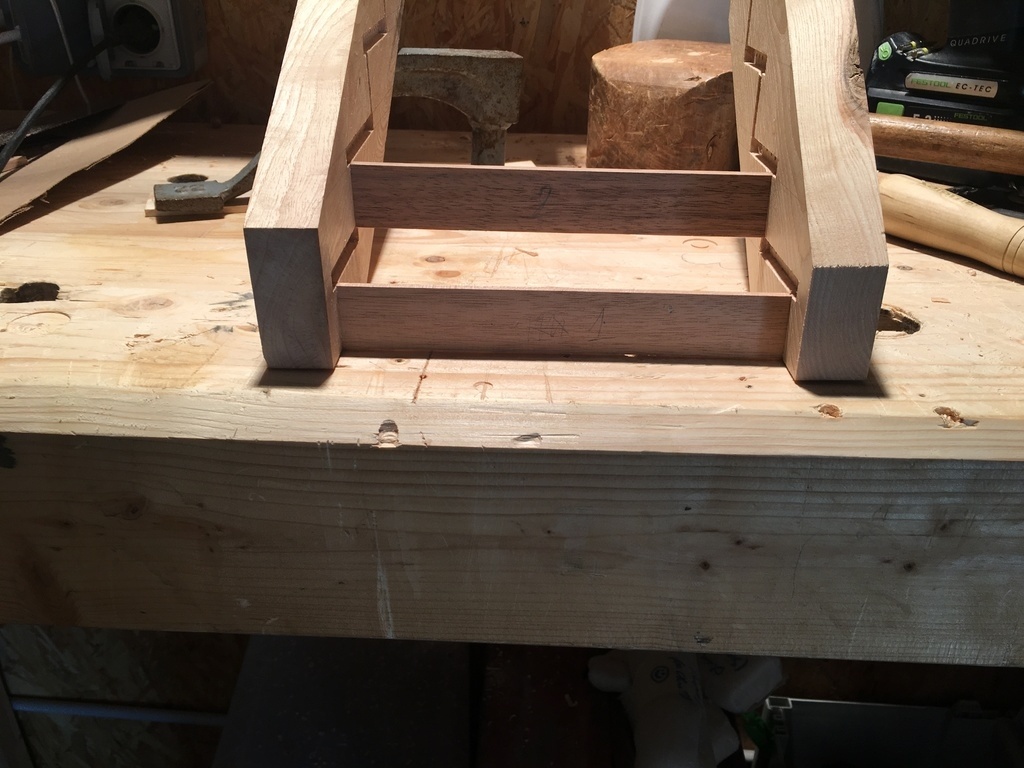

11. Procéder au montage à blanc en ajustant les marches et contremarches

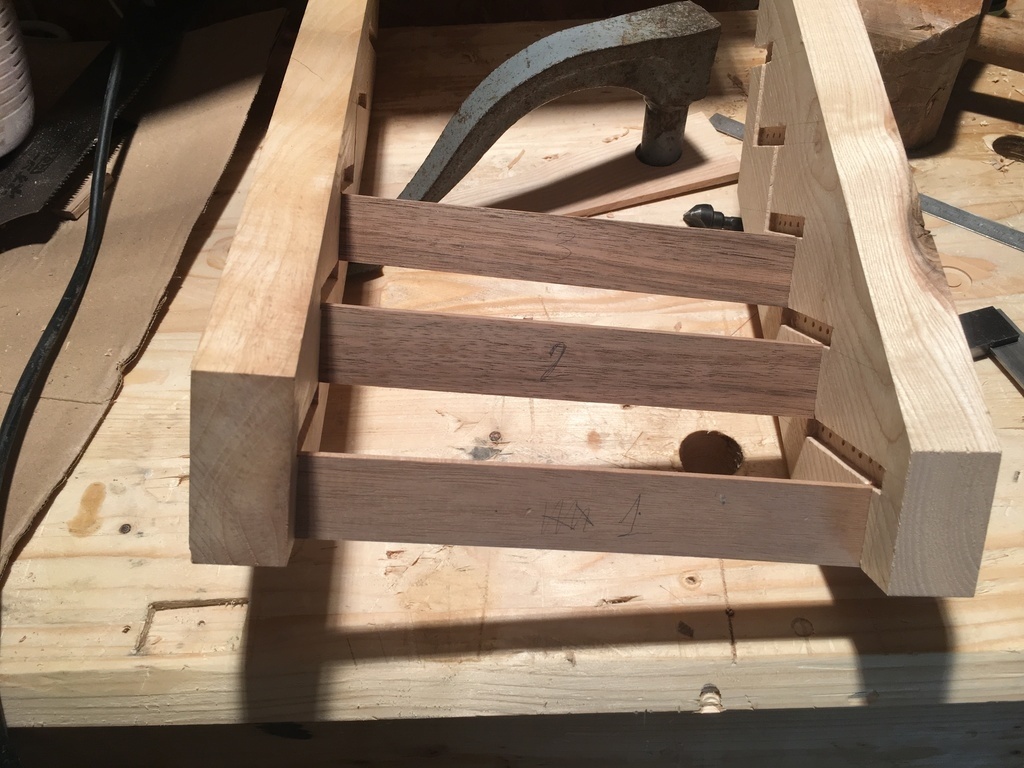

Toutes les pièces sont à la bonne dimensions donc je me lance dans le montage final à blanc :

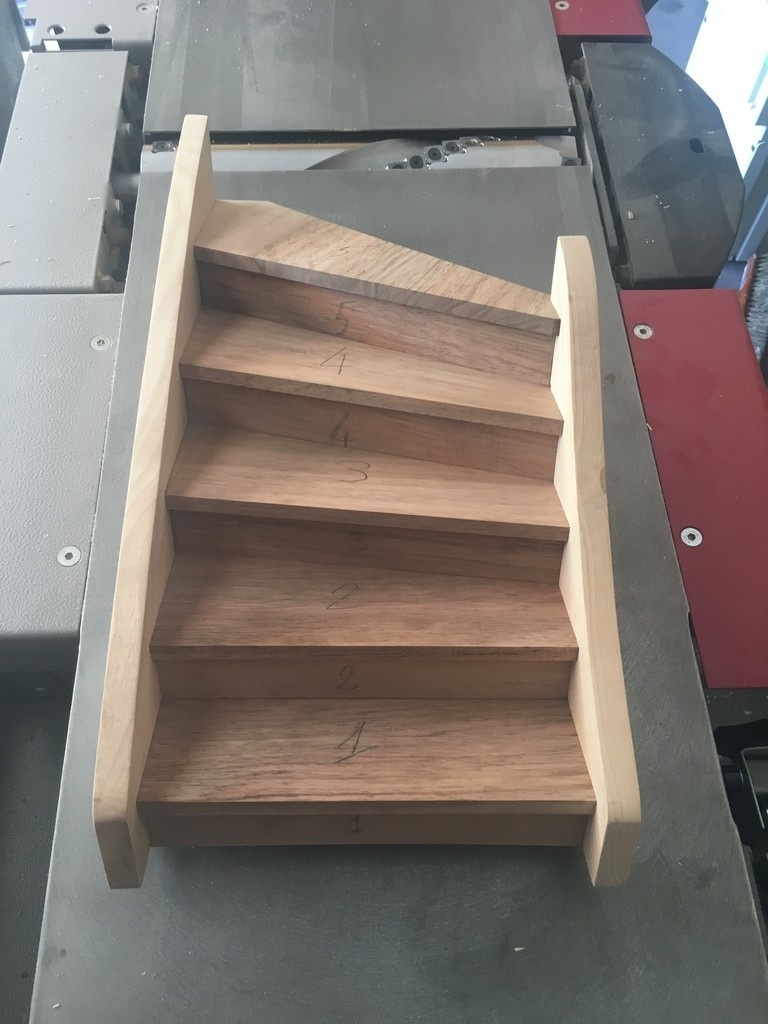

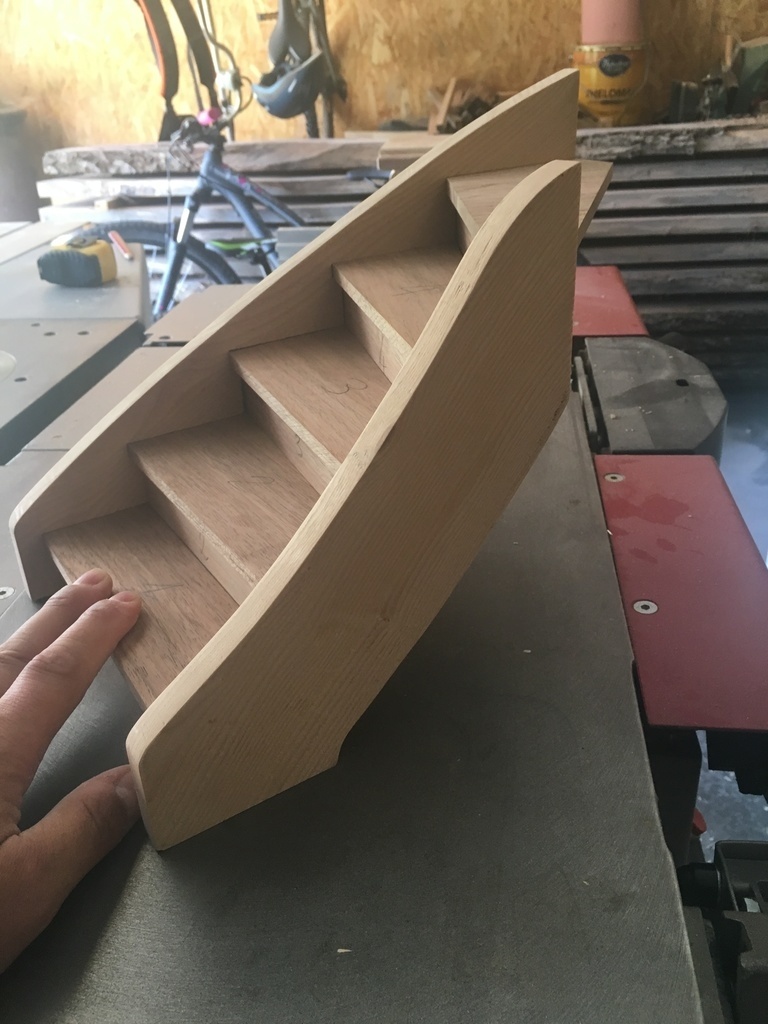

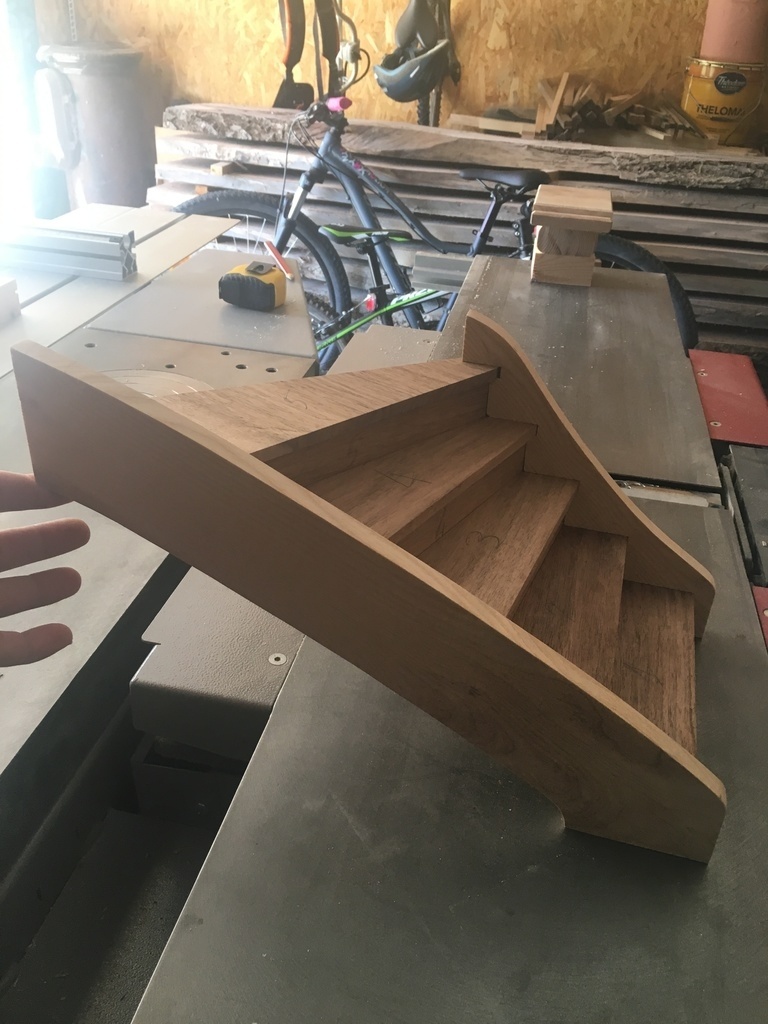

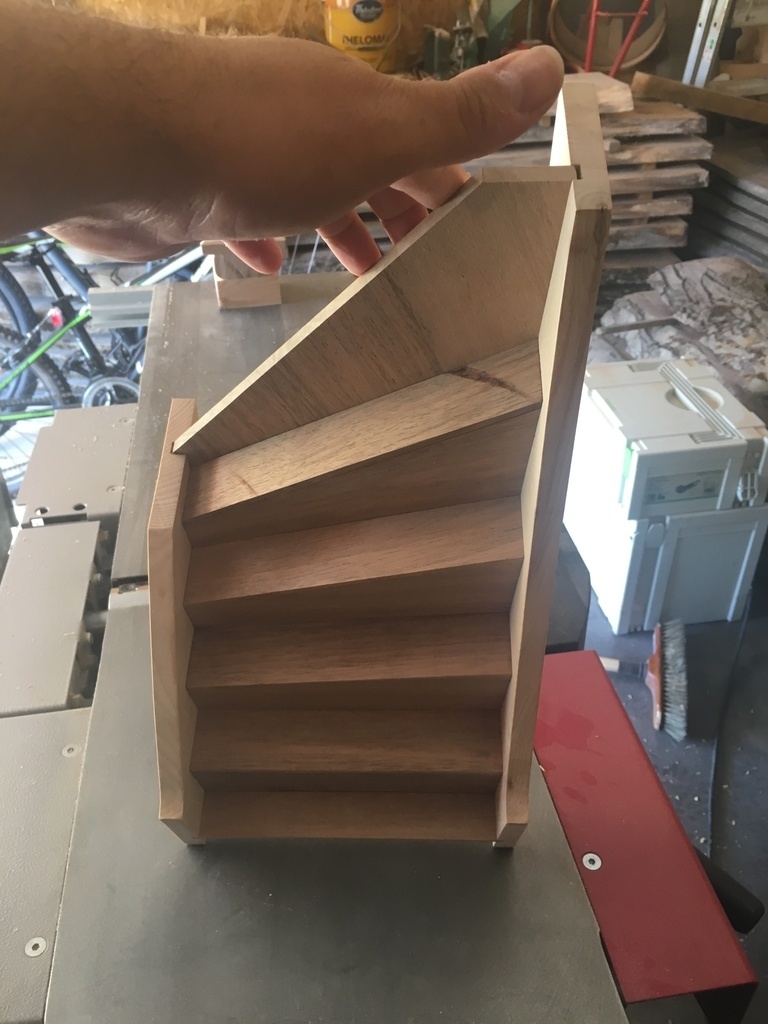

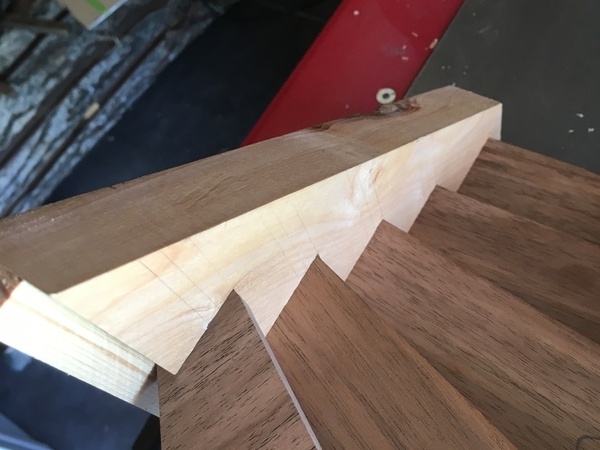

Le résultat final :

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Contenus associés


Discussions

NinjaRouge a publié le pas à pas "Ma réalisation de l' Exercice 1 de Sylvain le Francomtois".il y a 1 an
sylvainlefrancomtois


bon début ! super propre !! ;)

pour la tolérance , c est un exercice pourvu que les développements découlent des génératrices depuis de la vue en plan ce sera réalisable !

sylvainlefrancomtois


le report de points , tu le fait avec une pige c est plus précis depuis un seul équerrage de base !

sinon la vue en plan et les développements sont parfaits !
pour les cintres sur les bois c est ici ! https://www.lairdubois.fr/pas-...

et ici pour l epure https://www.lairdubois.fr/pas-...

kajmed


Bravo @ninjarouge avec un prof pareil tu ne peux que réussir et l’élève a l'air doué!
Ton épure est nickel !

sylvainlefrancomtois


hello @kajmed , si je suis pas la tu interviens évidemment ;)

niconathy


Dans ton pas à pas il y a un bel avenir.
Plus sérieusement tu te lances dans un chouette projet. Pour le moment j'ai tout suivi. Je crois que tu détailles bien.

cereus45


Je suis admiratif! @ninjarouge si une vraie table à dessin t'intéresse je peux t'en fournir une.

sylvainlefrancomtois


je viens de voir ce que tu as posté ! essaye de prendre du bois plus compact si tu peu !

c est vrais une épure se fait plutôt depuis le centre !
as tu une défonceuse ??

si tu fais à la main , dégrossi tes entailles , puis seulement après tu ajuste tes traits au ciseau .

tu peut aussi serrer un guide sur le limon et marquer tes entailles au cutter (la methode @toutenbois)!
Pour tes entailles , fait toi un petit morceau aux épaisseurs de marches pour essayer !

nous somme dans de la maquette , donc des choses sont permises .

je sais que c est existant , mais prend le temps !!

NinjaRouge


@cereus45 Wouahou !! C'est très sympa ça ! 😃 le truc c'est que si en ce moment j'ai le temps de faire cet exercice, c'est que je suis "entre deux jobs" comme on dit 😉
Du coup ça n'est pas vraiment dans mon budget immédiat 😊
Cela dit, je suis très touché par tes compliments et ta proposition, merci 😄

@sylvainlefrancomtois oui maître !! 😊 en plus je n'ai pas dégrossi, je me suis mis directement sur le trait et je me suis rendu compte après que ça ne va pas. Je vais essayer de coller des chutes de frêne demain pour faire les bloc capables des limons. J'imagine que dans une réalisation professionnelle il ne faut pas trop coller ces pièces la mais pour la maquette ça devrait aller.

sylvainlefrancomtois


si si on colle rassure toi !;)

NinjaRouge


J'imagine que c'est l'éternelle question du débutant mais si les deux parties bougent l'une par rapport à l'autre la colle ne risque-t-elle pas d'être un point de faiblesse ?

sylvainlefrancomtois


non car la colle a des propriétés mécanique égale à celle du bois , en plus on noie une fausse languette en CP !

cereus45


@ninjarouge Pour la table tu viens au barbeuc et je te la fourre dans ton coffre et voilà !

NinjaRouge


@cereus45 alors là c'est super cool !! j'avais déjà prévu de venir mais j'ai une raison de plus ! 👍
Merci bcp pour ta générosité 😃

sanglier


pour le dessin un T à tête orientable de preference (le pentograph est pour les anciens pro) et une equerre .... pour tous escaliers : determiner le nbre de hr et leur valeur ce qui donne d'apres la formule de J F Blondel (architecte français 1705-1775 )la valeur des girons cette formule 2 hrs + 1 giron =59 à 64 cm
-59 pour caves et greniers ,escaliers à noyaux ,escaliers ecoles maternelles
-62 cm pour habitation (17 / 28 : c'est bien) heureusement que "la paire " n'est pas 2
-64 cm pour lieux publics et usines
a noter au passage ecrt barreaux echelle vert.à crinoline : 31cm ....inclinées ( 3/1) : 26cm
en general - giron mini de 22 (parfois legerement sup pour marche depart

  • hr marches de 15 à 21 cm
    manque une chose importante de NinjaRouge : c'est le balancement des marches ( mes observations contrarient certains boiseux rochons peu neubreux heureusement )
    ce balancement ne se fait pas au pif : il est progressif , en general 3 à 4 marches avant et après la marche d'angle (de preference "à cheval sur bissectrice )
    plusieures methodes de balancement
    -par progression arithmetique
    -progression proportionnel geometrique
    -par rabattement limon
    -par developpement pour escaliers à noyau
    -et le plus courant par herses (2 herses pour un simple quartier tournant
    soit cumul des gigons de ligne de foulée et cumul des collets pour avoir par graphique les valeures progressives des collets (les "ronchons donneront ce tracé graphique )
  • a verifier l'echappée de tête (passage sous tremie d'arrivée
    des normes pour ecartements des balustres et hr main cou sur limons et paliers rante

-la herse de balancement : 1/4 d'heure de cours de prof et on retient à vie (mais le coup de compas sens logique )
bonne suite ....

sylvainlefrancomtois


repère bien tes entailles (hachures et croix aux abouts) , et vérifie 2 fois avant de commencer à tailler !
bien vu les petites pointes !!!!

kajmed


Ça avance bien tout ça ! C'est sûr que la précision à cette échelle ça ne pardonne pas, la moitié d'un mm et ça se complique , mais tu es bien parti.

NinjaRouge


@kajmed merci c'est gentil mais j'attend vos retour francs et massifs sur les photos de detail tout à l'heure, je pense que ca va être une boucherie ! 😂

sylvainlefrancomtois


c est pas mal pour l instant compte tenu des moyens !!!

sylvainlefrancomtois


tu compte faire les rainures pour les contremarches comment ???

NinjaRouge


Les rainures pour les contre-marche sont déjà faites, je les ai faites de la même manière que celles pour les marches.

Lorsque j'ai fais l'assemblage à blanc, je me suis rendu compte que les rainures des contre marches auraient dû être faite selon l'angle de la contre marche. je me suis rattrapé en taillant les angles des contre marches, je suis en train d'écrire les articles.

NinjaRouge


Comme promis voici quelques photos de détail des rainures dont je ne suis pas très satisfait, l'équarrissage n'est pas très propre, le nettoyage du fond des rainures n'est pas très joli et en travaillant avec le ciseau j'ai laissé pas mal de marques et abîmé quelques angles.

A refaire, pour ces dimensions là, j'utiliserai une autre méthode en achetant par exemple une mèche de défonceuse de la bonne dimension. Ainsi je n'aurai eu qu'a équarrir les angles.

NinjaRouge


d'autre vues :

NinjaRouge


J'ai également fais un assemblage a blanc de ce que j'ai à l'heure actuellee :

NinjaRouge


avec quelques défauts qui apparaissent, notamment des jours, Dans l'ensemble je suis assez content car ça tient par terre bien à plat, mais il me reste à faire la coupe des limons et ça ça va être chaud vu que je n'ai pas de scie à ruban !!

Il faudra également que je refasse complètement la cinquième marche qui ne s'assemble pas correctement.

sylvainlefrancomtois

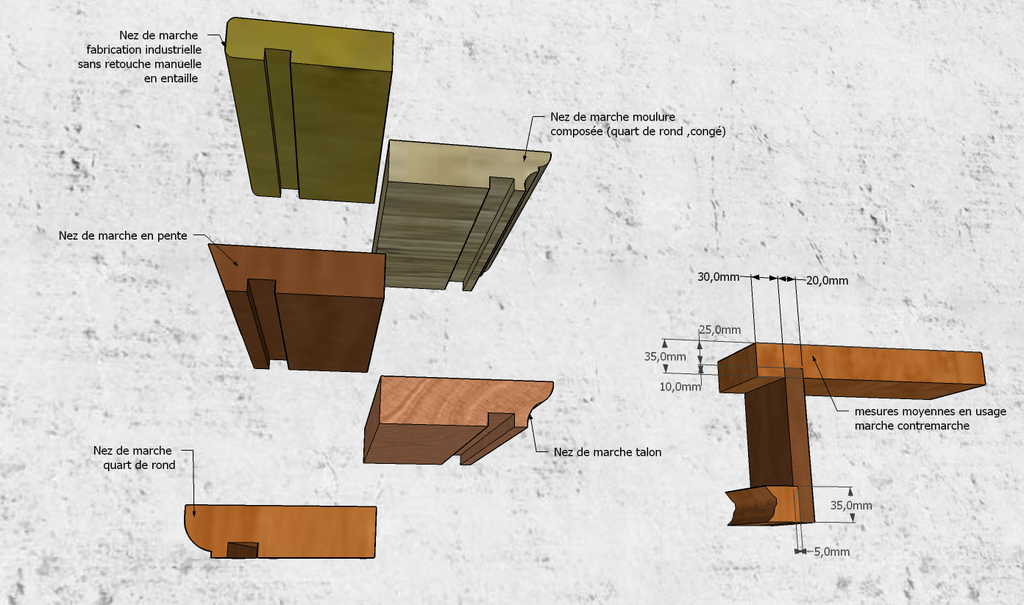

normalement , les contremarches arrivent en rainures dans les marches , et elles vont au fond des entailles des marches en verticale, les marches arrivant contre les contremarches !
Les limons paraissent épais ou illusion ? 70 mm /5 = 14 mm

niconathy


@ninjarouge aime bien le costaud, alors @sylvainlefrancomtois , tu comprends, pour les limons, il a gardé la côte. 😂😂😂😇

niconathy


Ceci dit, félicitation @ninjarouge !!! 👍👍👍

sylvainlefrancomtois


pas de soucis nico , le mérite reviens à celui qui ose ! c est en forgeant que...................!!

NinjaRouge


Alors pour les limons, au cas ou je me gourre je n'ai pas encore ramené à la cote finale, au dela du goût pour le "masssif" il y a aussi le fait que d'une part j'ai zappé et d'autre part ...... ben rien, j'ai zappé, c'est tout !! 😛 il faudra que je recoupe ça.

Ensuite pour les contre-marches, ca doit être marqué quelque part dans le traité, mais je ne cache pas qu'il y a quelques petits détails que je n'ai pas mémorisé et même quelques points importants aussi très probablement 😄. Et du coup sur ce dernier point une question : cette rainure ne se représente pas sur les développements de l'épure ? c'est juste une opération de fabrication qu'il faut prendre en compte ?

Et oui c'est très juste, les contre marches ne sont pas correctes, elles ne devraient pas arriver SUR les marches mais CONTRE les marches : a refaire. Il faudra également que je reprenne les marches du coup. A mon avis il y a un détail sur l'épure que je n'ai pas su lire correctement.

kajmed


@ninjarouge On apprends beaucoup de ses erreurs mais pour ça il faut essayer et c'est courageux de le faire.

NinjaRouge


Je fais beaucoup de bêtises mais je prends un plaisir énorme a le faire !! c'est ce qui compte 😄 et puis aussi que j'apprends et ça ça me botte 😜

Merci à tous pour les conseils en tout cas.

sylvainlefrancomtois


hello @ninjarouge , c est un exercice , tout apprentissage à son lot de dégrossissage , ne perd pas courage !!
ci dessous petit cadeau !!

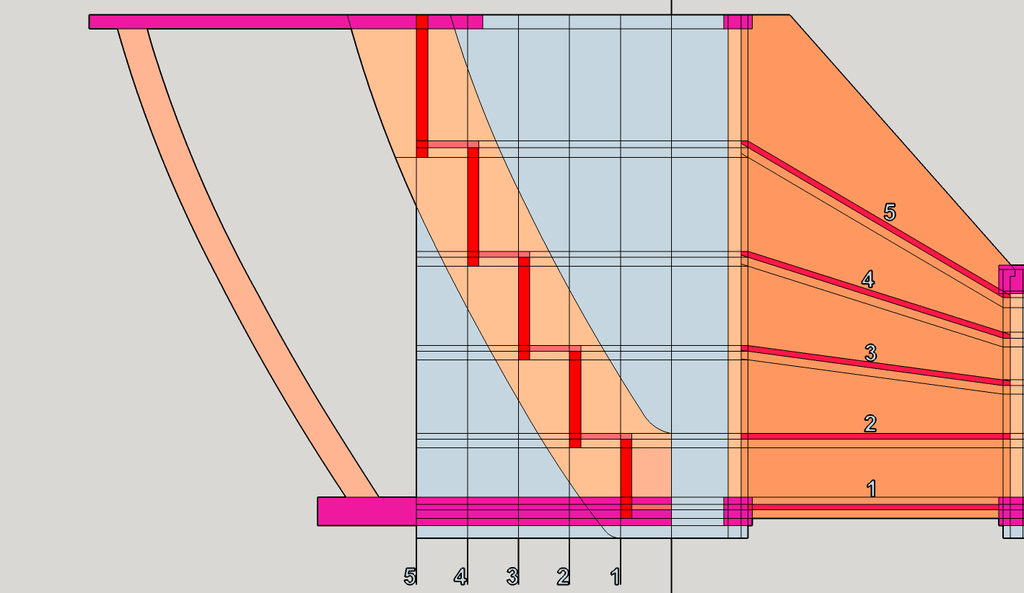

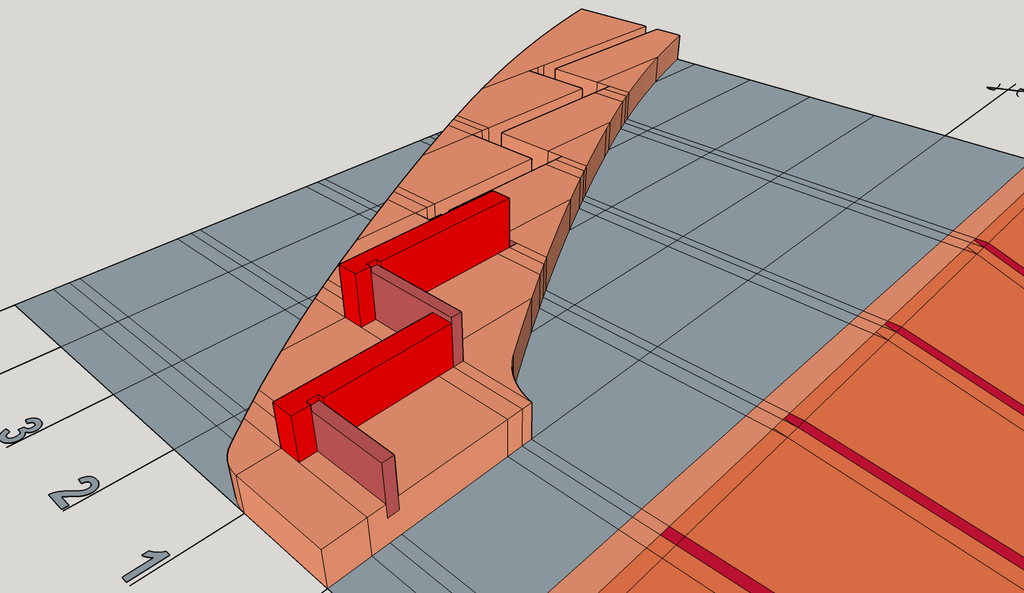

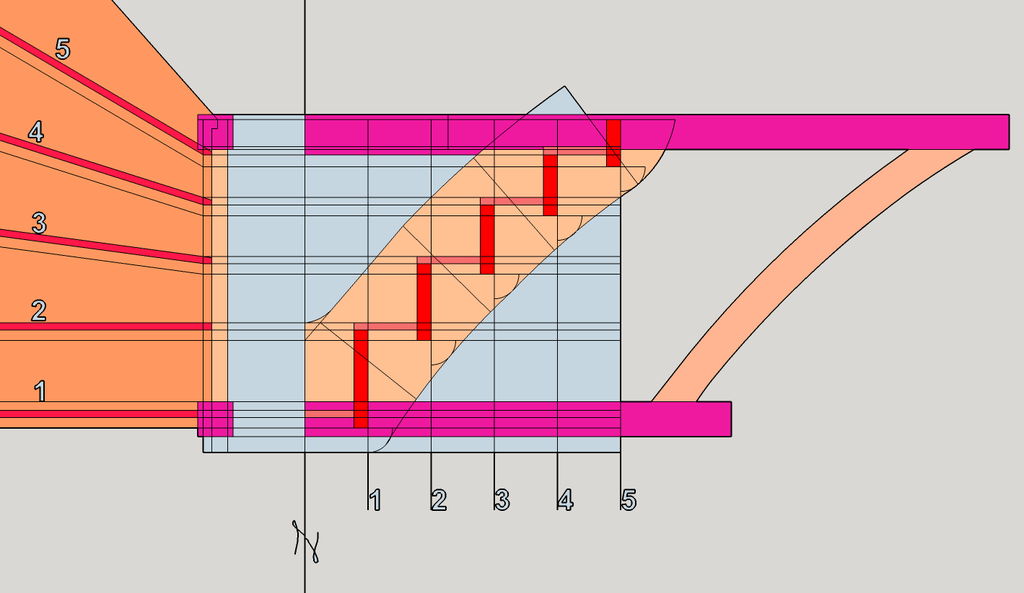

Grace à tes observations , j ai un peu rectifié le plan !! dit moi si c est lisible et si tu aurais préféré comme cela au départ ? , c est intéressant pour les autres futurs exécutants novices !!

NinjaRouge


Ah oui, carrément lisible !! et du coup, la rainure est également visible sur le les développements à plats ?

Du coup, je demande la mansuétude des examinateurs parce que j'ai pas envie de recommencer depuis le début 😛

J'ai quand même refais les contre marches et retaillé les marches (voir jours 3)

voici ce que ça donne après un assemblage a blanc, J'ai vérifié la précision en regardant l'écartement des limons, j'ai max 0,5mm d'écart, probablement dûs au nettoyage approximatif des fond de rainures ...

NinjaRouge


cet AM je fabrique un trainard, je dessine et les courbes de limons et je les ramène à l'épaisseur finale.

sylvainlefrancomtois


c est beaucoup mieux !!!
tu peut aussi (pour des si petites pièces ) prendre les perpendiculaires au cintre avec un réglet pour tes parallèles , le bout du réglet faisant semelle d équerre aux points !

sylvainlefrancomtois


après , tu me met des poteaux et mains courante , puis des balustres hein !!!!!!!!!!! je rigole pas !!!!!!!! :

niconathy


C'est superbe comme travail!
Ils sont beaux les plateaux derriere...

NinjaRouge


J'ai mis a jour le tracer des cintres et la découpe des cintres des limons.

sylvainlefrancomtois


bien le traînard de fortune !!

NinjaRouge


merci 😄

pas aussi pratique qu'un vrai j'imagine mais pourle coup c'était plus rapide que d'en fabriquer un 😉

kajmed


Pour le ponçage au rouleau ponceur à la volée essaye en avalant ça marche beaucoup mieux, tu évite les petits arrêts qui donne des coups plus appuyés surtout avec des pièces lourdes. Pour des petites pièces va y d'un coup sans arrêter et sans lâcher la pièce non plus bien sûr . Soit léger au début et à l'arrivée.
La marche 5 est bien , dommage quelle ne soit pas dans le sens du fil.
Ton escalier s’améliore bravo !

sylvainlefrancomtois


pour des poteaux (100 x 100 mm) et mains courantes (100 x 70 mm) au cas ou !!!!!!!!!

NinjaRouge


Ah c'est moche ca @sylvainlefrancomtois !!! Maintenant je suis obligé !!! 😂😂

sylvainlefrancomtois


prend le temps cool cool cool !!!

NinjaRouge


je vais d'abord finir ce que j'ai commencé !!

en revanche, ca n'empecche pas que je commence à réfléchir à la suite ! 😄 d'autant que du temps j'en ai plein en ce moment ! 😜

donc plusieurs questions :

  • Quelle hauteur pour les poteaux ?
  • Quelle hauteur pour le garde-corps ?

Ca c'etait pour mettre à jour mon épure.

Ensuite en terme de réalisation, je vois mal d'après tes images comment intégrer les poteaux.

Mon hypothèse c'est que les poteaux restent d'une seul tenant, que les limons viennent s'y intégrer par tenon/mortaise possiblement chevillés "à la tir" et qu'il y a des rainure pour intégrer la contre marche du bas (qui du coup n'est plus dans le limon mais dans le poteau) et la marche du haut.

Ce qui me questionne vraiment c'est la marche du haut n°5 car si l'on garde la même marche, la rainure pour l'accueillir dans le poteau sera vraiment très profonde ...

NinjaRouge


Je pensais également faire a mortaise épaisse d'un tiers de l'épaisseur des limons. c'est bon comme épaisseur ?

sylvainlefrancomtois


étudie ceci d abord !!
https://www.lairdubois.fr/pas-...

NinjaRouge


J'ai regardé mais je l'ai raté celui-là ! ☺

sylvainlefrancomtois


ensuite ,
1 tu traces tes poteaux vue en plan
2 tu les développe sur les développements
3 tu débites et exécute tes mains courantes par rapport a tes cintres de limon avec réserve pour les tenons (voir chapitre mains courantes)
4 en fonction de 900 m depuis les nez de marches tu place les mains courantes sur l épure cela te donne les longueur des poteaux , puis tu débite et corroie ceux ci !
5 tu assembles tes poteaux aux limons
6 tu places par superposition tes mains courantes , tu traces les assemblages , puis tu exécutes tes assemblages .

tu raccordes entailles tes poteaux pour les marches et contremarches (même profondeur que dans les limons) .

nota , tu pourras récupérer ta marche du haut , celle ci étant entaillée dans le poteau , si tu décales le poteau !
tètes de poteaux 100 mm depuis le dessus de la mc

NinjaRouge


Fini la première étape !! j'attend la note des examinateurs 😄

J'ai poncé au 280 les limons et pas encore les marches. Je ne fixe pas tant que je n'ai pas fini les poteaux et les mains courantes 😄

Si c'était moi je me mettrai 14 pou l'épure. C'est assez précis mais pas encore assez et j'ai oublié des génératrices que j'ai du rajouté après coup (perte de précision) et j'ai été obligé de la recommencer 2 fois.

Et 12 pour la réalisation. Je ne suis pas très content de mes rainures dans les limons plutôt parce que je n'avais pas les outils qu'il fallait mais même ça aurait pu être plus propre, je manque encore de précision dans le travail à la main.

Ceci dit, même à 12 je m'éclate à mort!!! 😃

sylvainlefrancomtois


20/20 pour avoir osé
épure 14
12 pour a taille (première fois)
= 15 pour la première tranche

reste la seconde tranche! alors réflexion et action , correction plus sévère !!!

en tout cas cela fait plaisir de voir en vrais mon exercice , bonne éclate , et n hésite pas à poser des questions !

kajmed


Être examinateur c'est difficile . Je vais te dire ce que disait mon prof de menuiserie préféré: c'est pas mal! Il était très avare en compliments ! Pour lui un "pas mal " équivalait au moins à un 15 ! et j'ajoute un ♥ pour avoir essayé.

Boris Beaulant


Hey, @ninjarouge, j'avais même pas vu que tu avais quasiment fini ! Bien joué !

(Pour info, il faut mieux publier les articles au fur et à mesure de leur écriture. Sans quoi le pas à pas ne remonte pas dans la liste et les visiteur sont pas notifié de sa mise à jour).

niconathy


Superbe job. Comme le dit @zeloko , il faut revenir de soi même pour suivre l'évolution. Dommage pour la coupe de la cinquième marche. Pour la première d'un exercice, on a tous droit à une erreur. 😎
En regardant, ça a l'air simple comme un jeu d'enfant. Dis moi si ça à la mélodie.

NinjaRouge


@niconathy Alors non !! Carrément pas !! 😄

C'est moins compliqué qu'il n'y parait avant de se lancer, surtout avec les explications et l'accompagnement de @sylvainlefrancomtois et @kajmed, mais ca reste un exercice difficile (pour moi en tout cas). Il faut avant tout prendre son temps pour aller vite 😉 ce qui est pour moi contre nature !!!! 😜

Mais au delà de ça, ça reste très enrichissant !

D'ailleurs, je viens de commencer l'épure 1/5 de mon futur escalier 😄 (je vais faire un pas à pas spécifique)

sylvainlefrancomtois


n hésite pas @ninjarouge à demander dès que tu as un doute ,on se fera un plaisir de t aider kaj et moi
Beau projet ;) !!!

niconathy


Finalement tu vas nous faire un beau quart tournant ?

Vic66


Fameux travail!
Grosse lacune chez moi, les plans...
En attendant de peaufiner mon apprentissage, je me régale en regardant des projets comme le tien...
Bravo

NinjaRouge


@niconathy probablement oui !!! d'abord les poteaux et les mains courantes après j'attaque le reste mais priorité à l'escalier de la maison 😉

Connectez-vous pour ajouter un commentaire.
760 vues
59 commentaires

Contenus associés

0 processus
0 fournisseur
Autres pas à pas de NinjaRouge
Voir aussi
Table des matières
