Geometrie descriptif

Bonjour
Ce n'ai pas vraiment une création mais j'ai besoin d'aide car je passe mon diplôme bientôt et je bloque sur certain point .

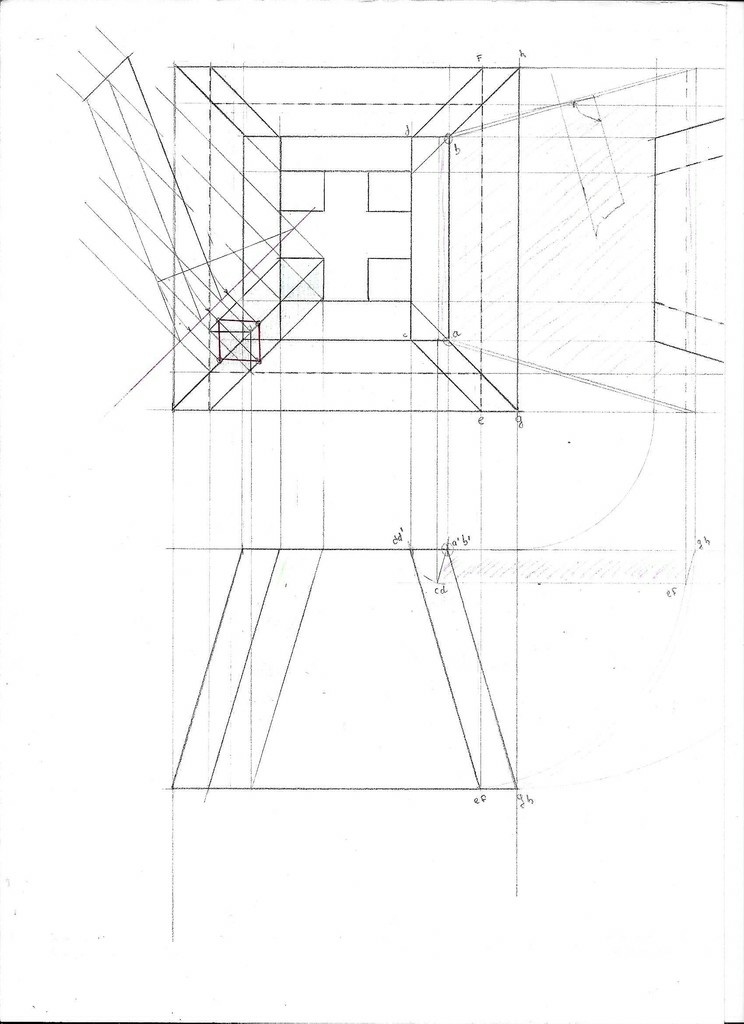

J'aiméraillée savoir si mon travail est correct

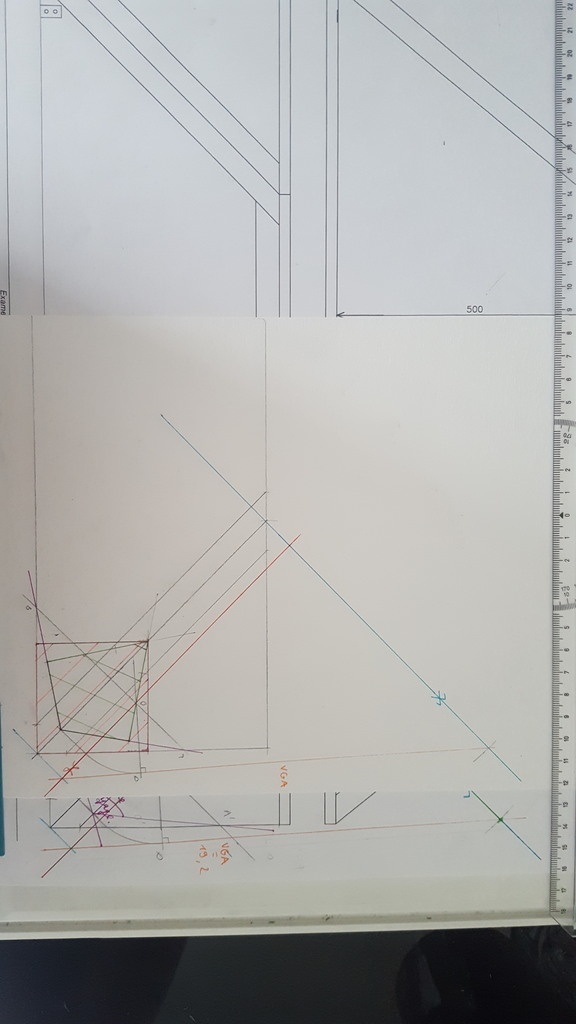

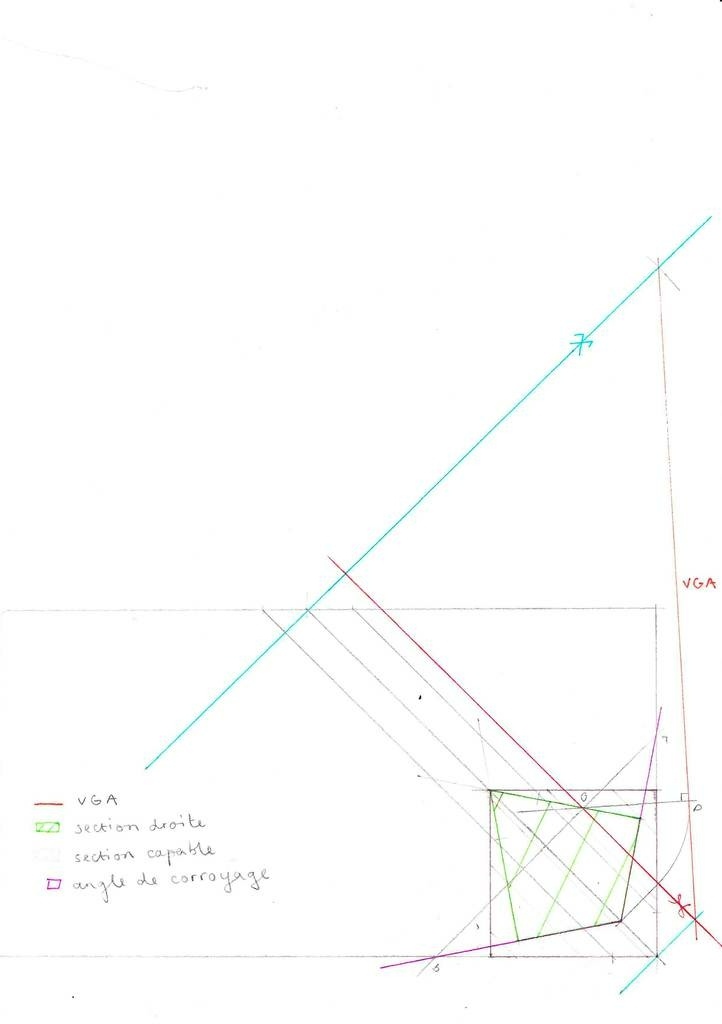

En orange c'est la VGA

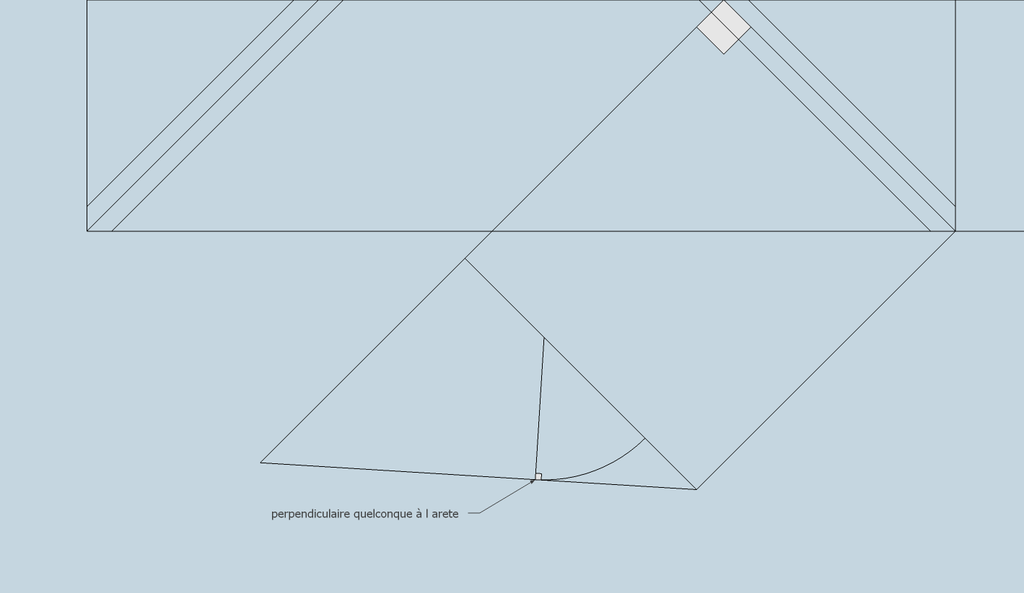

En violet mon angle de corroyâge

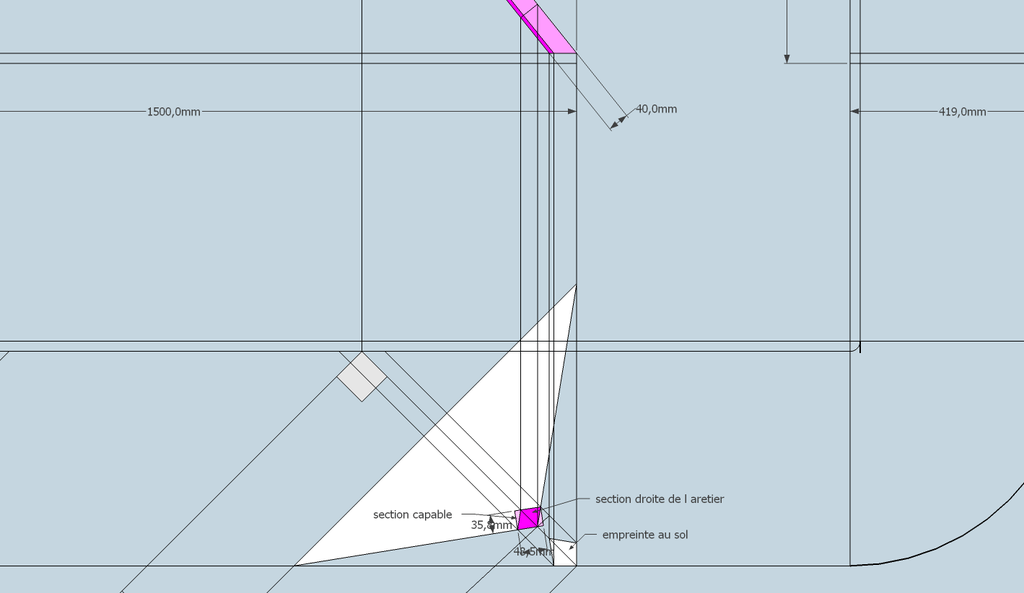

En vert ma section droite

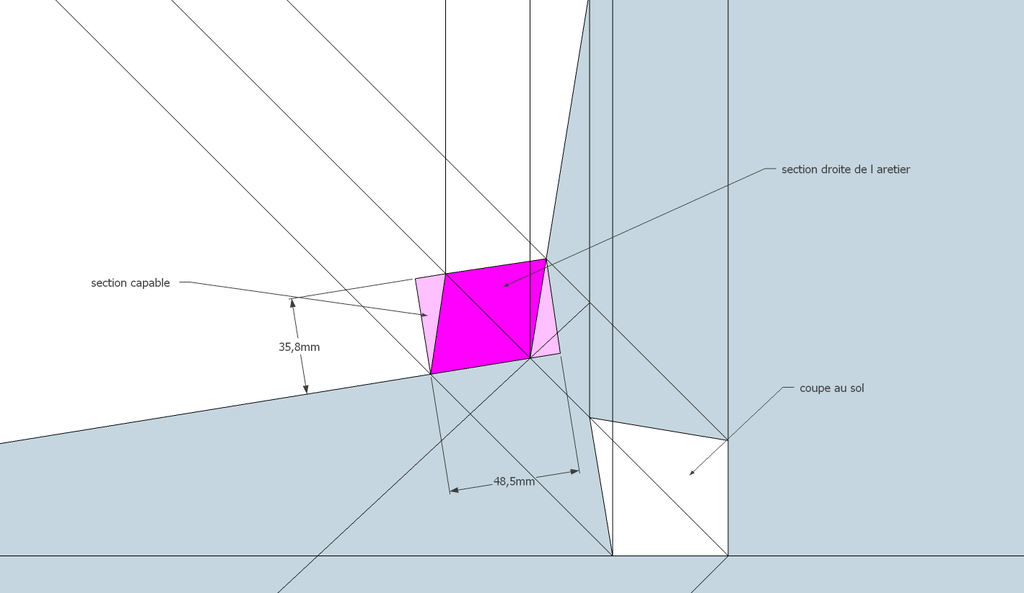

Et en rose ma section capable

Merci d'avance de vos réponse
Puis bon copeau à tous

Publié Mis à jour


Discussions

Louis953 a publié le pas à pas "Geometrie descriptif".il y a 1 an
Zeloko


Bonjour @louis953, je me suis permis de déplacer ta contribution dans la rubrique Pas à pas où elle a plus sa place. En revanche, je n'ai pas plein réponse à ta question.

sylvainlefrancomtois


hello !! met nous un scans droit et complet de l exercice avec les écritures complètes de l exercice svp !
et un scan de ta vue de face et de coté , avec les cotes !

Louis953


D'accord @zeloko je savais pas vraiment ou la mettre

Louis953


Je peut vous mettre un scan de mon travail mets pour exercice complet ça va être compliquer c'est un exo de bac sur feuille A3

Louis953


Voilà @sylvainlefrancomtois si il faut des informations complémentaires faite moi signe

Louis953

kajmed

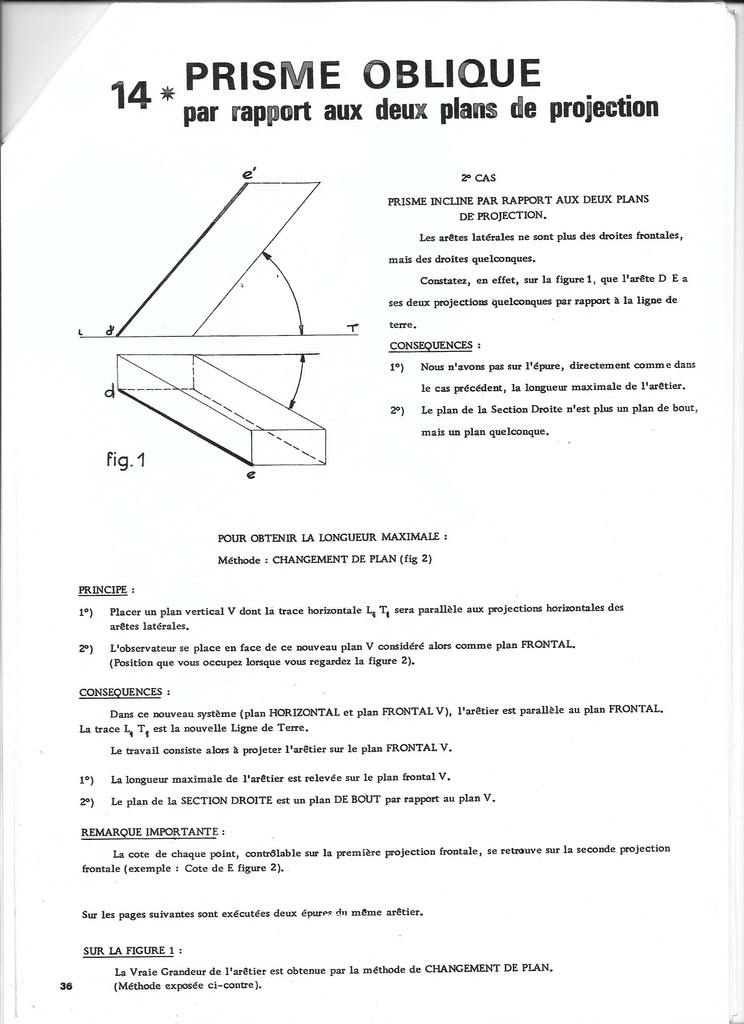

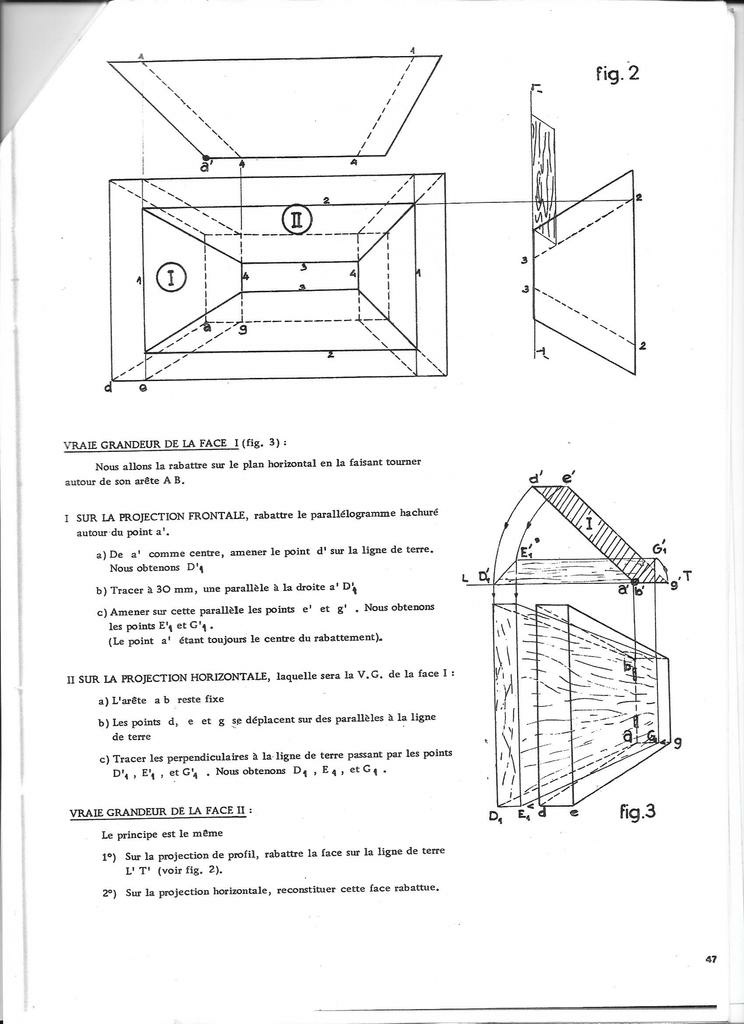

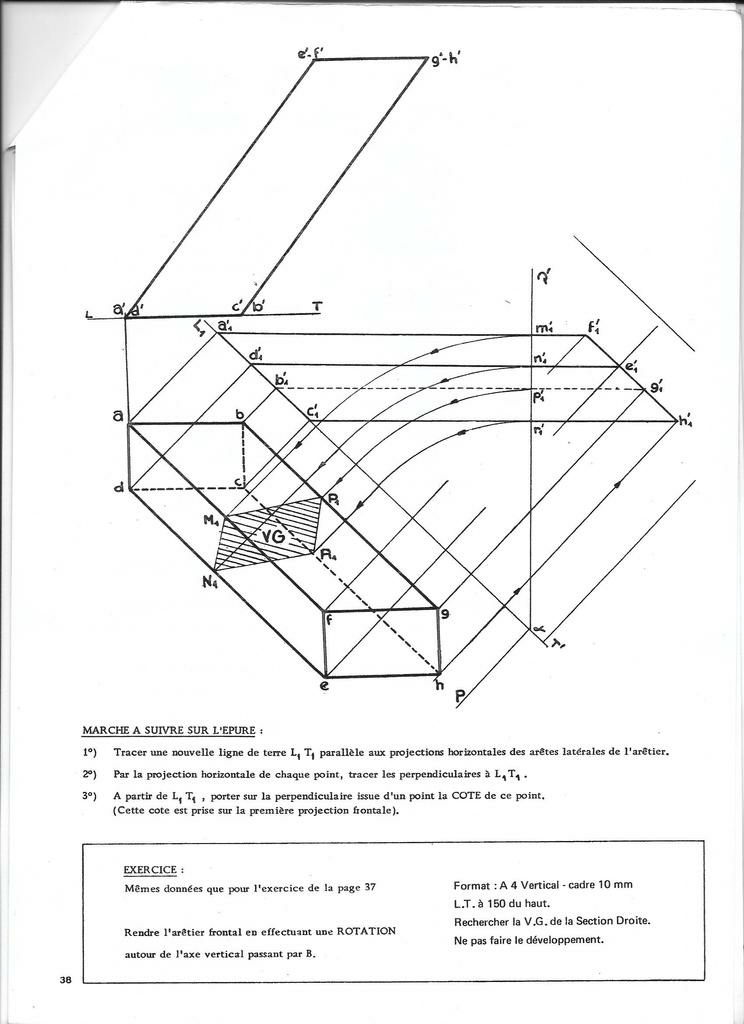

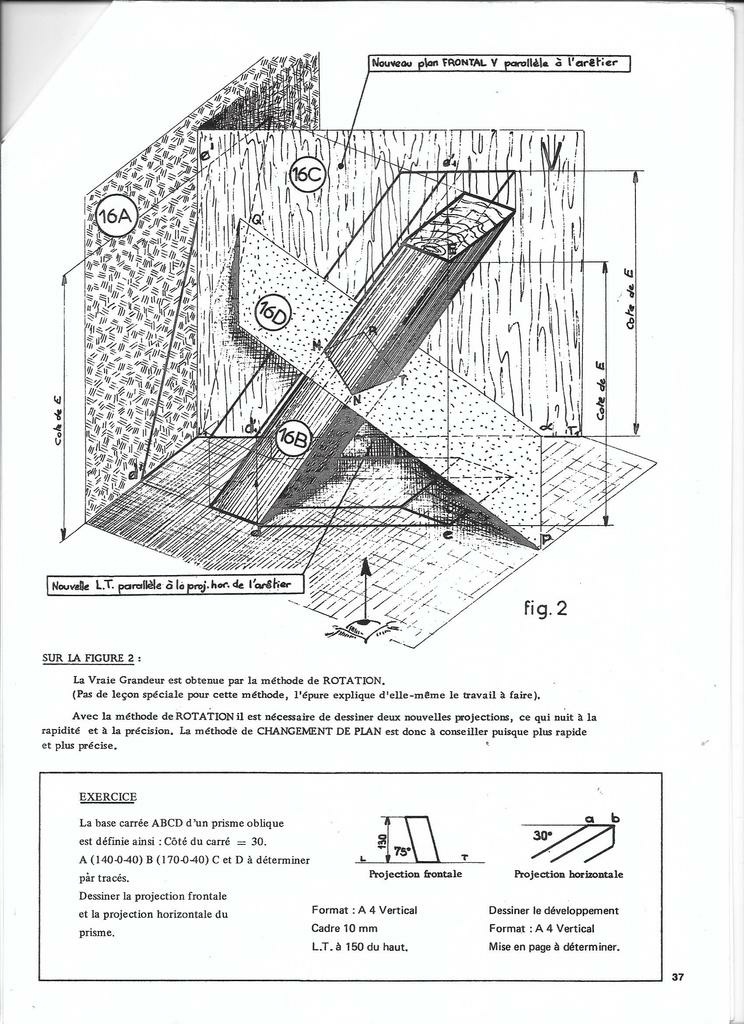

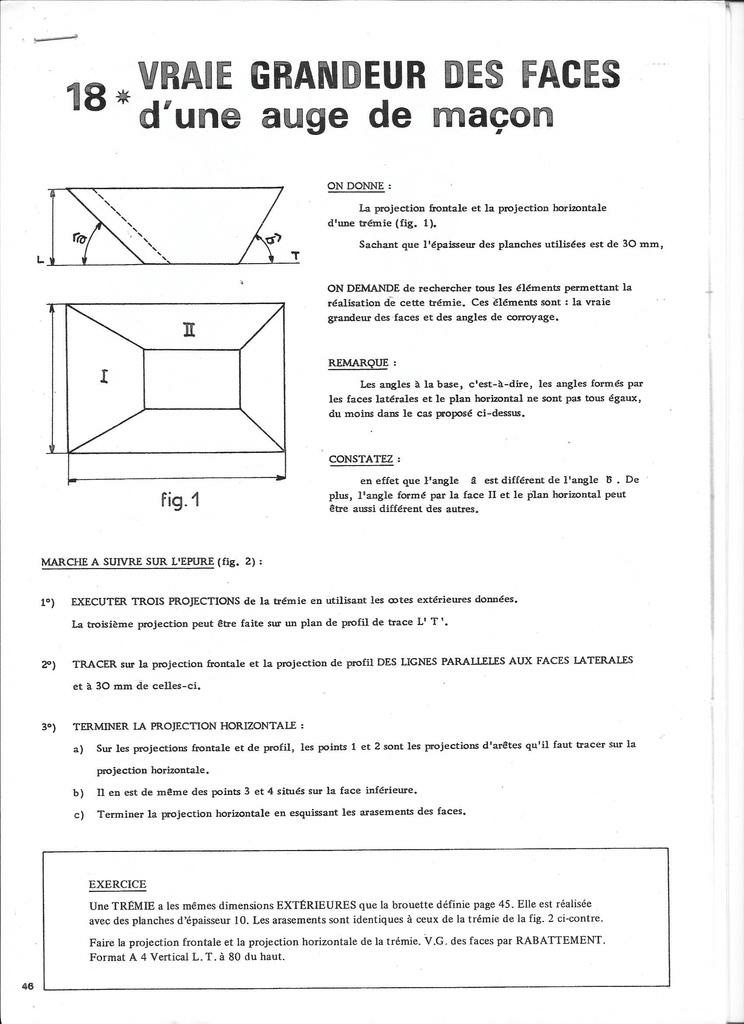

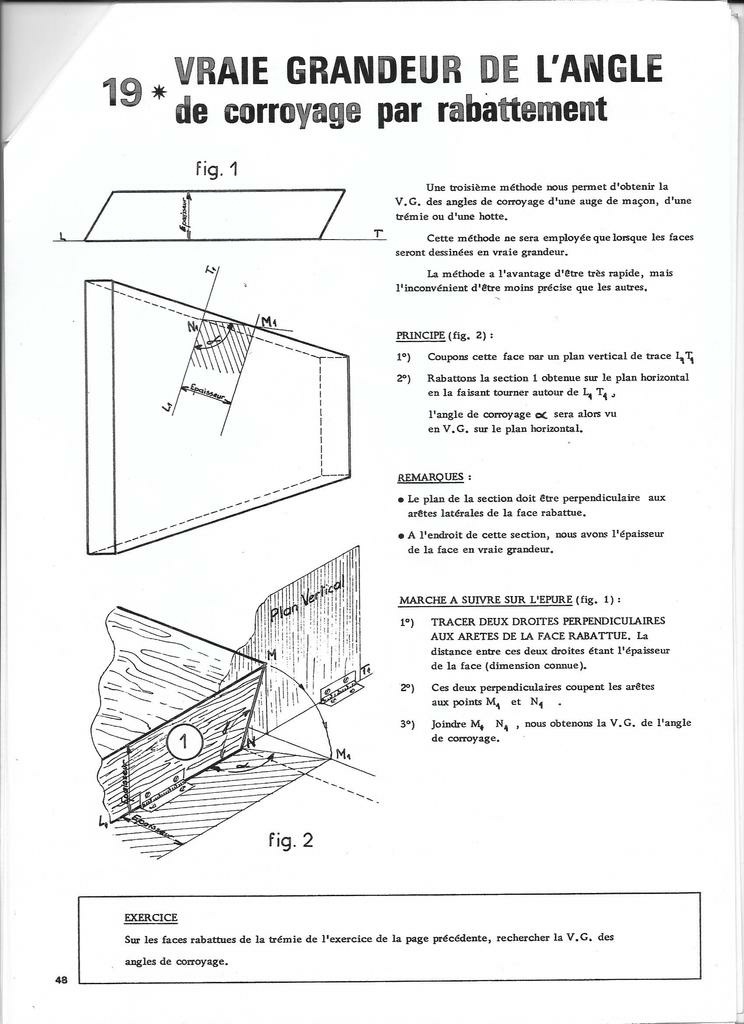

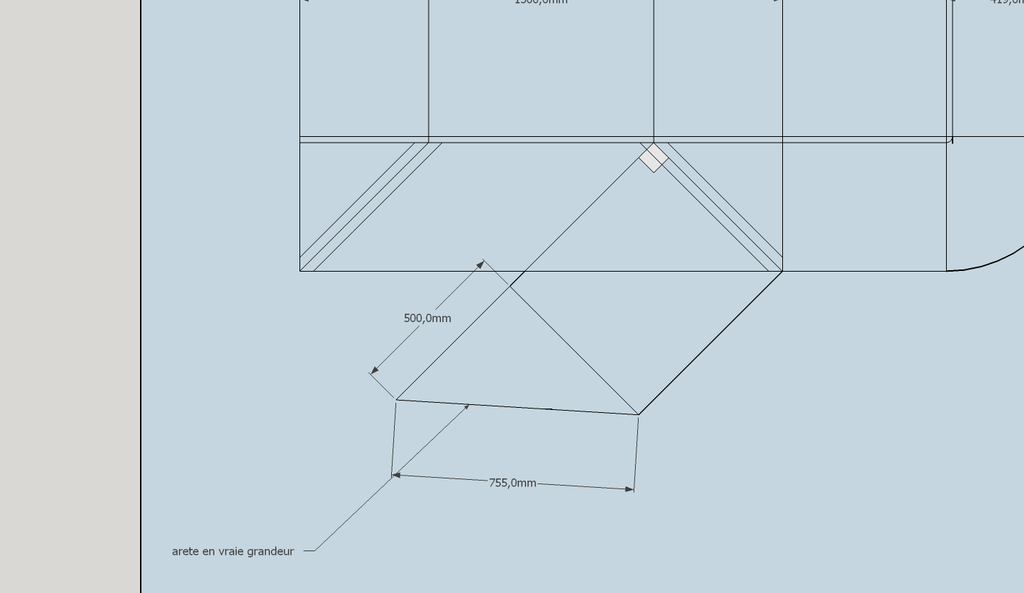

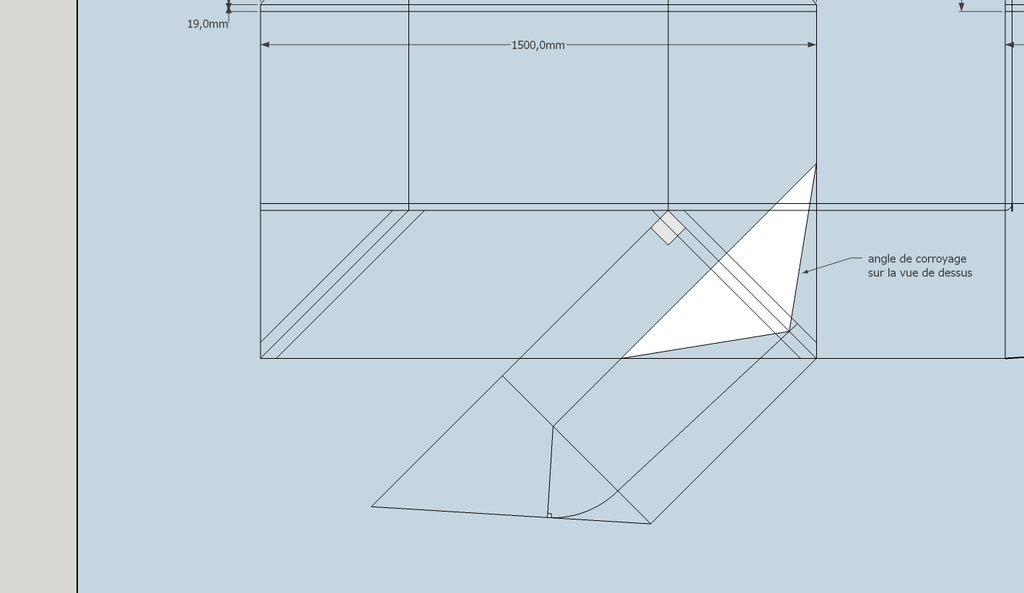

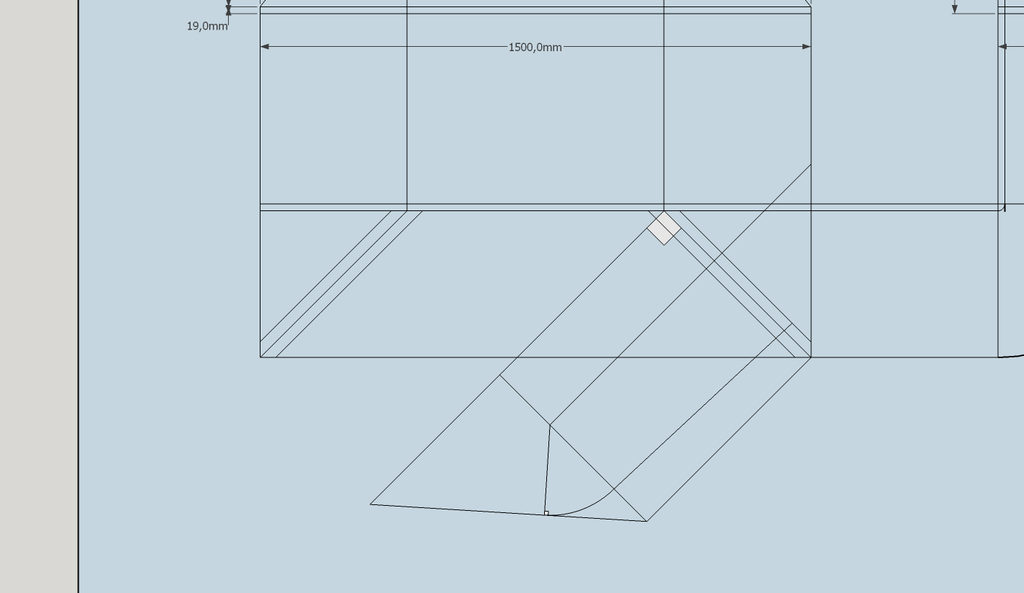

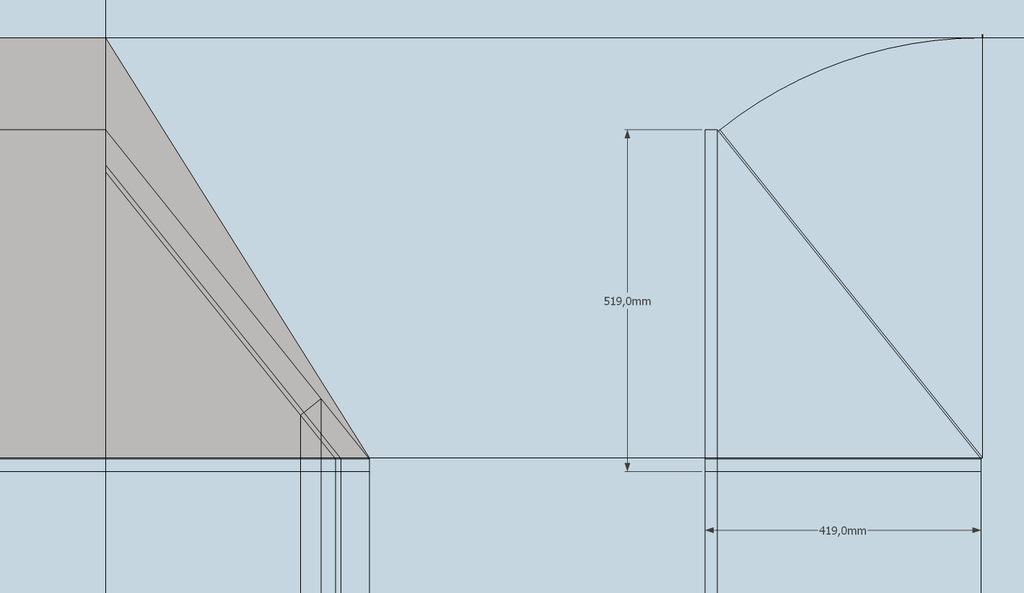

Apparemment c'est une recherche d'angle de corroyage , mais je ne vois pas par quel procédé . Je t'envoie un scan de recherche de vrai grandeur et d'angle de corroyage d'une auge de maçon avec un tasseau intérieur . C'est la méthode du rabattement. Je te scan aussi des cours peut-être que ça pourra t'aider

sylvainlefrancomtois


j ai besoin des cotes et du descriptif de l exercice svp , pour l angle de corroyage ça à l air juste , par contre pour la section complète , c est difficile à dire , ne connaissant pas l énuméré de l exercice complet !

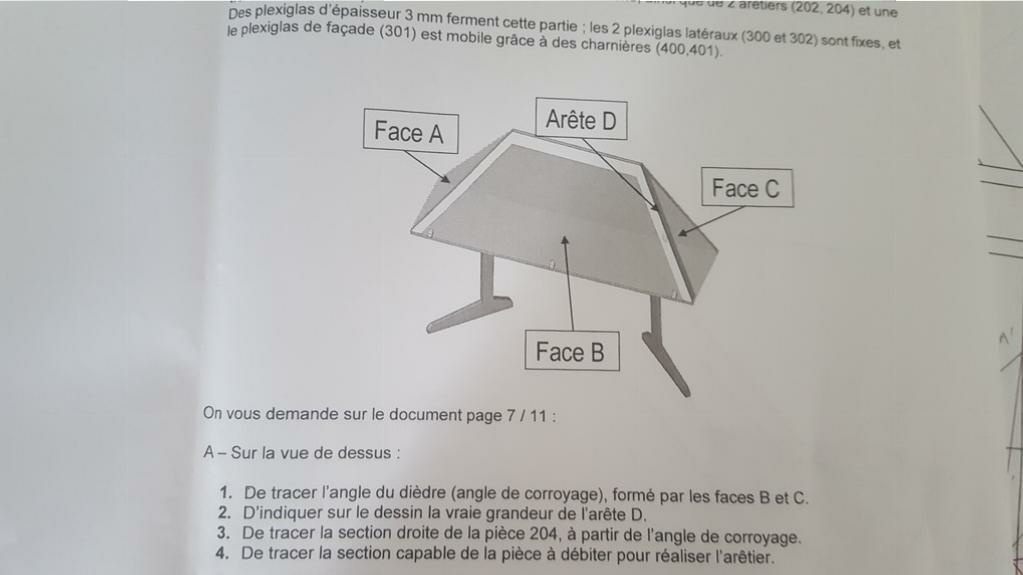

je ne lis que plexiglas , et les arêtiers je ne sais pas ce qu ils veulent !

sylvainlefrancomtois


voila , merci on peu bosser ;)

kajmed

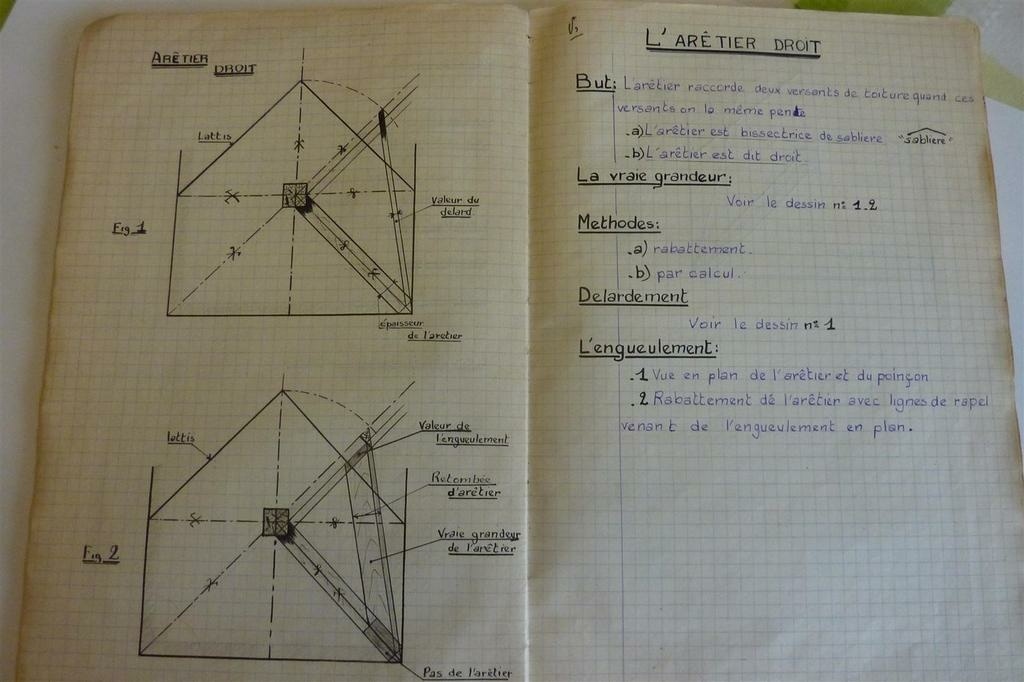

Voilà mes cours (ça fait longtemps!)

kajmed


Suite

Louis953


J'ai mis un lien du sujet dans les commentaires @sylvainlefrancomtois

Louis953


Oulala j'ai pas compris les cours 😒 @kajmed

Louis953


Et pour ce qui est des section j'ai suivi le pas à pas de @sylvainlefrancomtois sur un coffre à jouet

sanglier

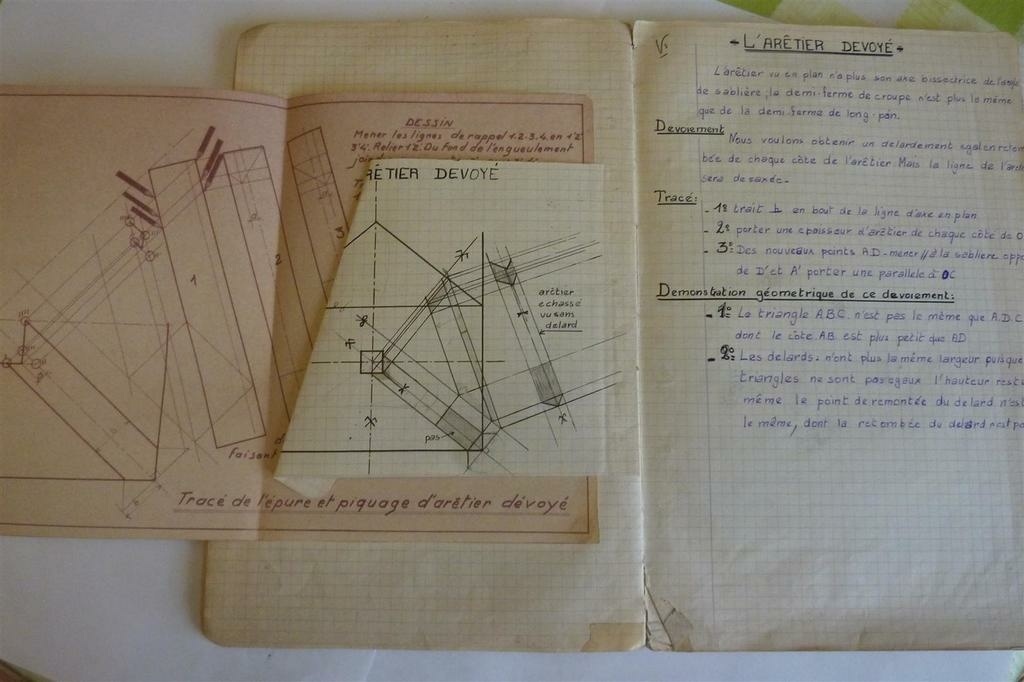

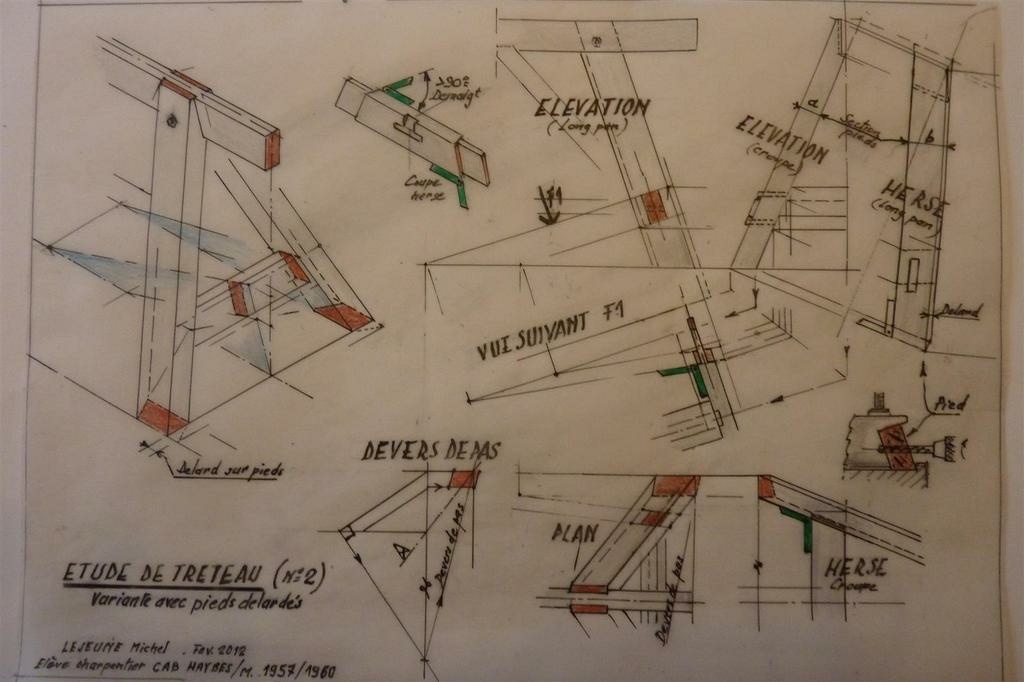

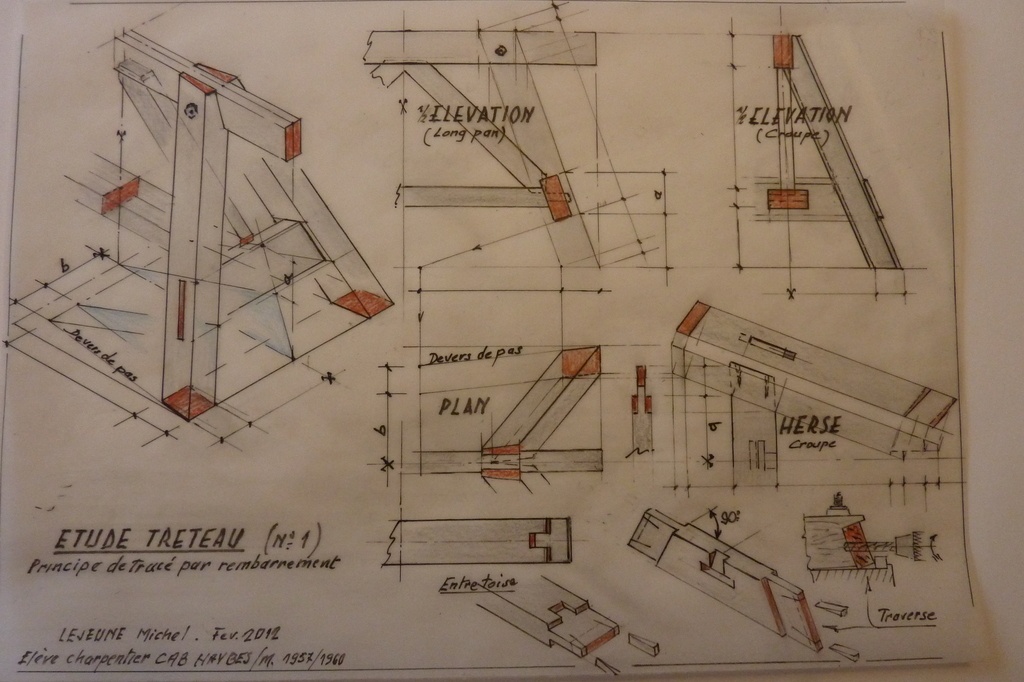

le tracé d'un arêtier droit (mes cours 1958) et de l'arêtier devoyé (pente des longs pans et croupes differentes )un arêtier ou arba peut etre à devers de pas :comme mes treteaux
c'est de la geometrie descriptive !!! des tracés de dscriptives et maquettes sur ma fiche .... tous les vieux menuisiers avec C.A.P. connaissent le "pied de tabouret "...les traces vraies grandeurs de surfaces sur chevrons ( le lattis :c'est le travail du couvreur) se noment "herses " les chevons qui viennent en coupe sur foues d''arêtier se noment "empannons "
les charpentiers recherchent par le tracé la valeur du"delard " (valeur des chanfreins qui sont identiques pour arêtiers droits ou devoyés ....
4 photos maxi par reponse ..................

Louis953


Donc si je comprend bien ma section droite et mon capable son faux ? @sylvainlefrancomtois

sylvainlefrancomtois


développement plexiglas (attention aux 3 mm d épaisseur !

Louis953


Pour moi sur ma section droite je doit partir perpendiculairement à mes droit qui forme l'angle car il y a un panneau de plexiglas qui vient contre simple supposition

sylvainlefrancomtois


ton angle de corroyage est à priori juste , par contre ta section est fausse ,
il faut tracer toutes tes vues sur ton épure , ils donnent 40 mm de bois vu , donc il faut partir de ce qui est demandé .

Louis953


J'suis d'accord mais je me demande si on ne doit pas partir perpendiculairement et dans ce cas oublier les 40 mm pour les faces arrière ?

Louis953


Je vien de voir que dans le dossier ressources il précise que la largeur est égale à 60.4

sylvainlefrancomtois

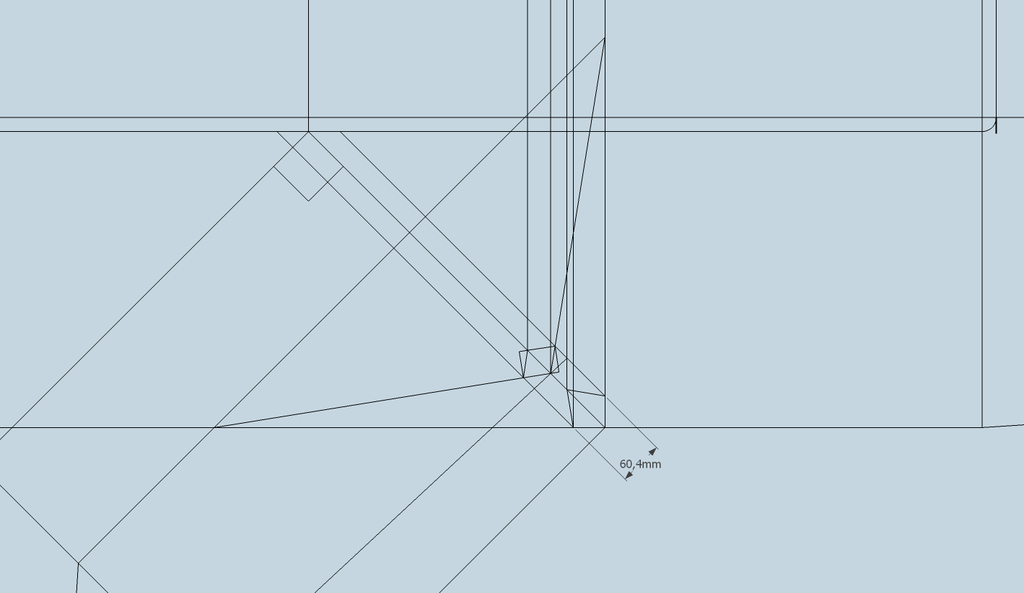

sur la vue en plan 60,4 mm

Louis953


D'accord en tout cas merci beaucoup de cette precisieuse

sylvainlefrancomtois


de rien ! tu nous donnera les corrections si tu peut ! et je te dit m................ pour les exams ;)

Louis953


Les corrections de celui là sont sur internet mais elles sont fausses

Louis953


Merci

kajmed


Sylvain est le meilleur des profs @louis953 tu es bien tombé! Et m... pour la suite.

sylvainlefrancomtois

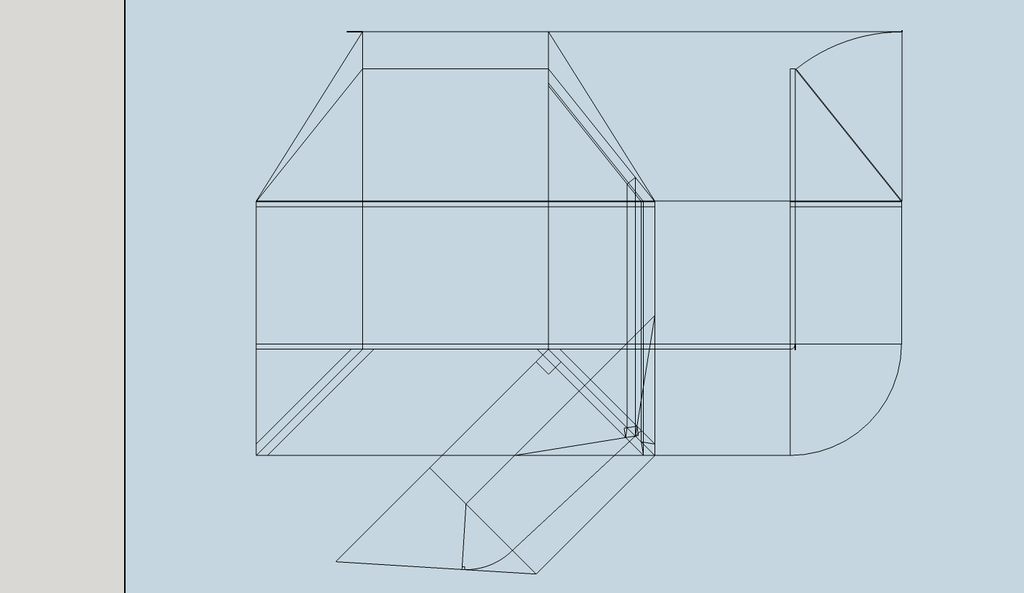

j ai re regardé tes dessins , tu as du tracer la coupe au sol en fait !!

correction sur internet fausses ???????

sinon @kajmed comme prof ne serais pas mal du tout !!!

Louis953


Oui on n'a regarder avec mes professeurs et les correction donnés sont fausse

Louis953


Bon j'suis pas tomber sur la géométrie descriptive au bac mais en tout cas je l'ai eu avec mention bien

sylvainlefrancomtois


bravo !! mais continue à tout explorer et étudier de manière personnelle , c est le secret !!

kajmed


C'est une belle réussite, bravo!

Niouniou


Très intéressants, ces cours, y a plus qu'à potasser et à mettre en pratique!!
