Manège à bouteilles

Manège à bouteilles
+

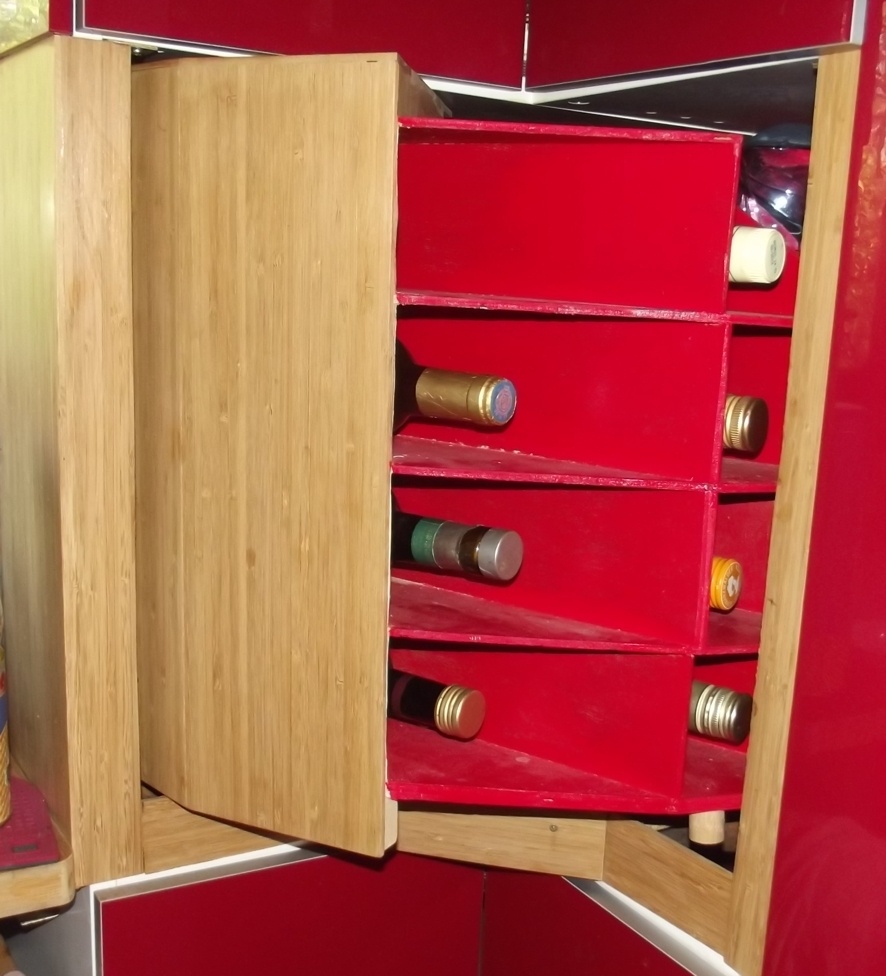

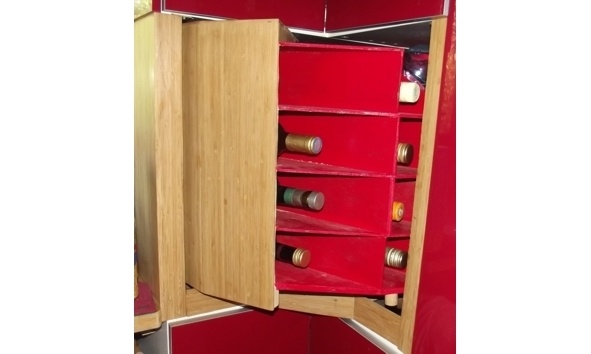

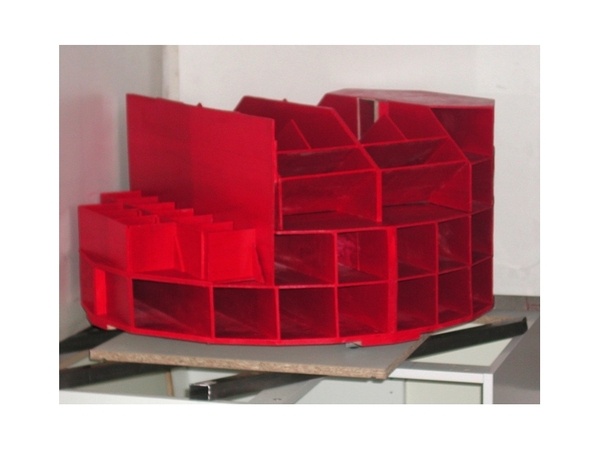

Cet élément de rangement est constitué de panneaux de contre plaqué de 5mm

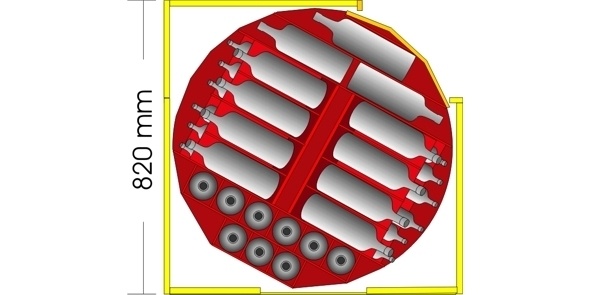

collés entre eux pour former un caisson rigide sur une base circulaire de 78cm de diametre.
La taille des casiers a été choisie en fonction des différents types de bouteille existants.

Mis à jour

Partager

Descriptif

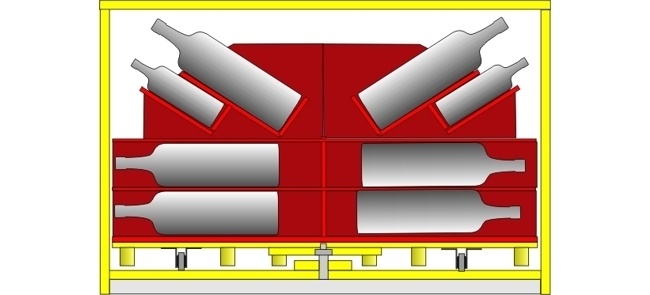

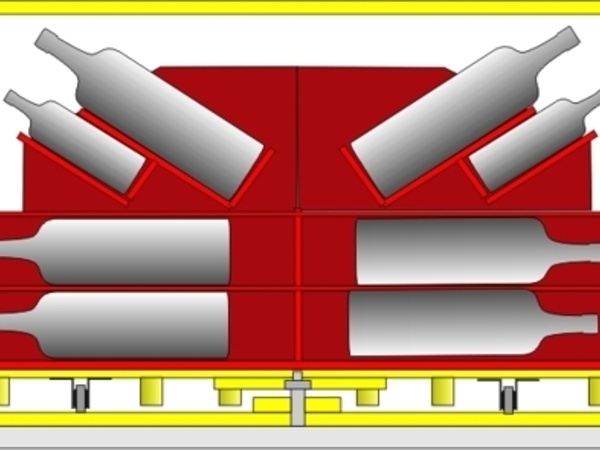

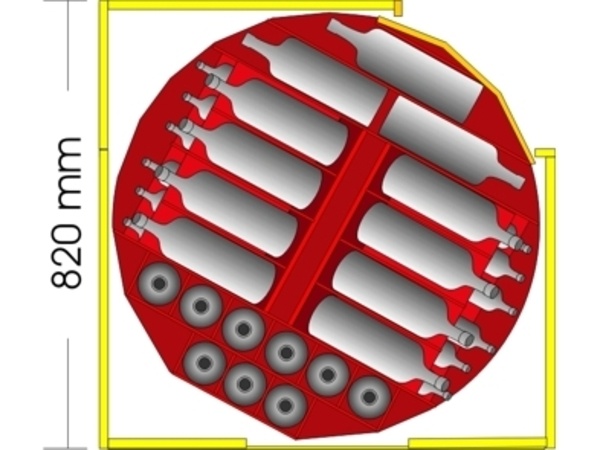

La disposition:

30 logements horizontaux de différentes profondeurs.
9 logements verticaux
et 8 obliques pour les bouteilles entamées et 4 pour 12 bières.

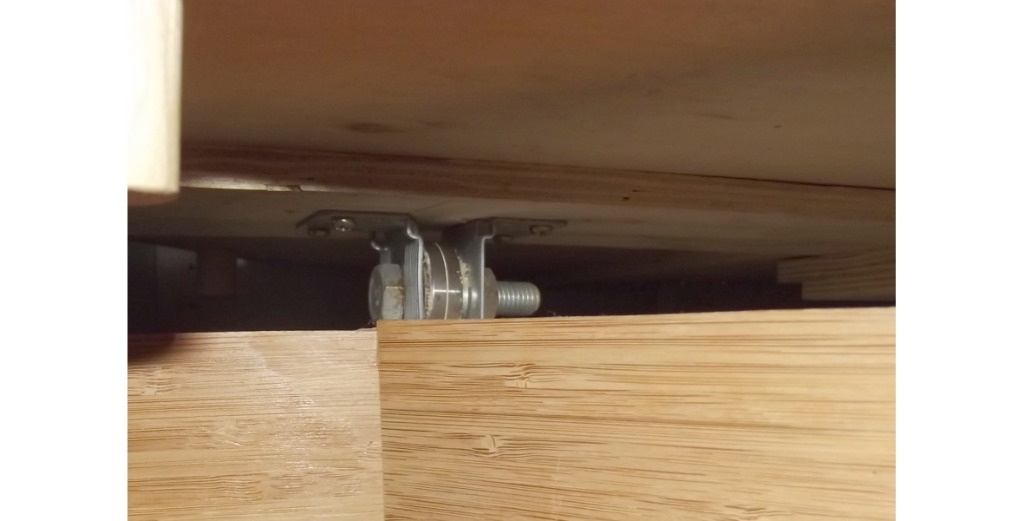

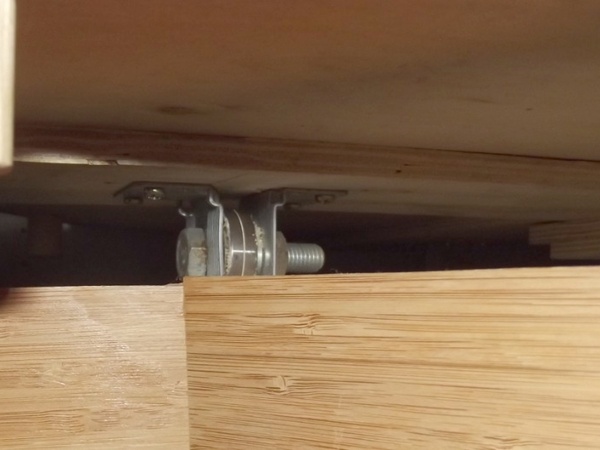

Pour la rotation 4 roulements de 30mm fixés par des équerres et un axe central avec roulement .

L'emsemble est posé sur un plateau de mélaminé de 22mm lui meme supporté par
3 tubes carrés en acier de 40mm posés en diagonale pour répartir la charge sur les montants du meuble porteur( lui même renforcé).

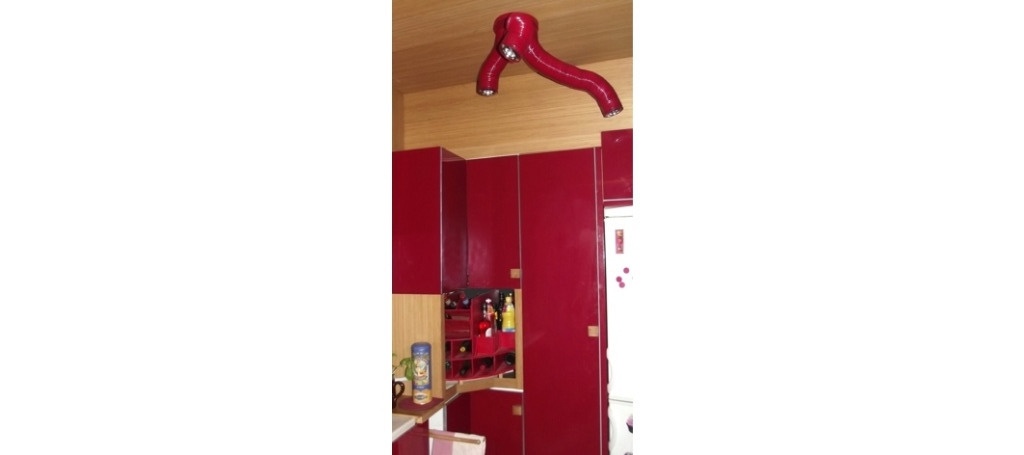

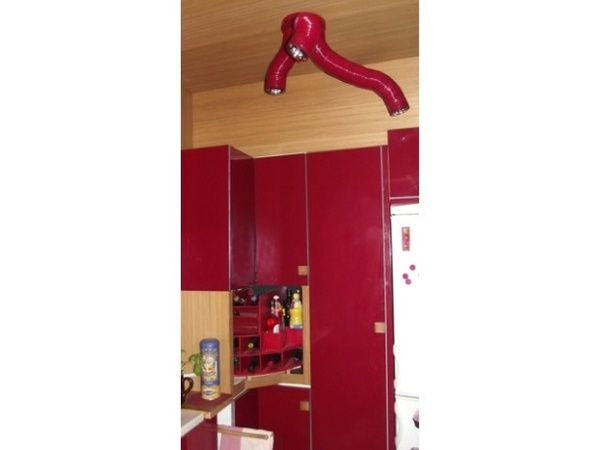

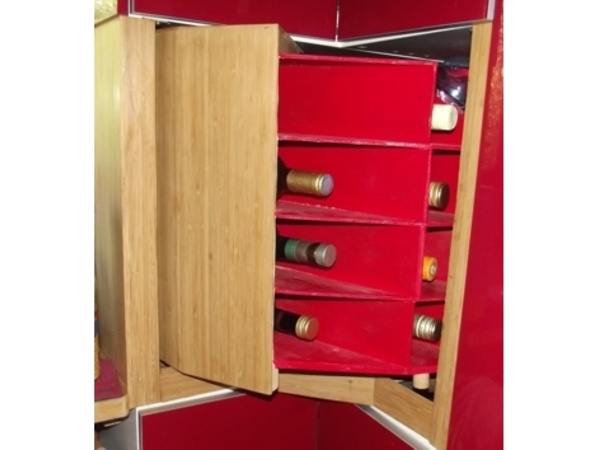

Un habillage en lamellé collé de bambou de 4mm sert de porte.(pour rester dans le même esprit que le reste de la cuisine)

8 plot de bois fixés sous le plateau permettent de le faire tourner.
Fait dans l'urgence au moment de l'aménagement de la cuisine la qualité de fabrication est à la limite du bricolage.

Publié Mis à jour

Publications associées


Discussions

Boris Beaulant
( Modifié )

Une belle idée d'optimisation. Comment as-tu déterminé le nombre et la taille des rangements ? Avec une série de quelques bouteilles ou en essayant de remplir l'espace au maximum ?

LeHLM
( Modifié )

J'avais un espace imposé, j'ai reporté dans un logiciel de dessin les tailles des bouteilles les plus courantes, du champagne pour les plus large au vin d'alsace pour les plus longues et puis j'ai procédé par tatonnement pour occuper l'espace.Finalement je suis arrivé à une capacité trop importante pour nos besoins, mais très pratique.

Boris Beaulant
( Modifié )

Arf, s'il y a trop de capacité, c'est qu'il y a beaucoup d'occasions à fêter avec une bonne bouteille ;)
