MOWD

Chateau Playmobil

Chateau Playmobil

Pour Noël, je vais offrir un château pour mon 3ème fils afin qu'il ait lui aussi une place forte pour ses playmobils.

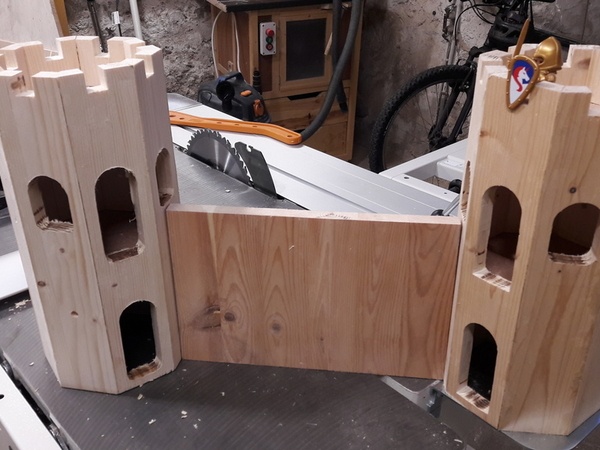

Je n'ai pas encore de plans bien clairs, sinon que je veux un logis, 4 tours rondes, un pont levis à flèche et une herse. Un beau challenge en perspective...

Liste des articles

Mis à jour

Partager

1. Les tours, première partie.

Je n'ai par de tour à bois, donc faire des tours rondes va être compliqué. Comme je ne veux pas de tour sarrasines (ou carrés), je vais faire un octogone que je poncerait pour lui faire approcher le rond.

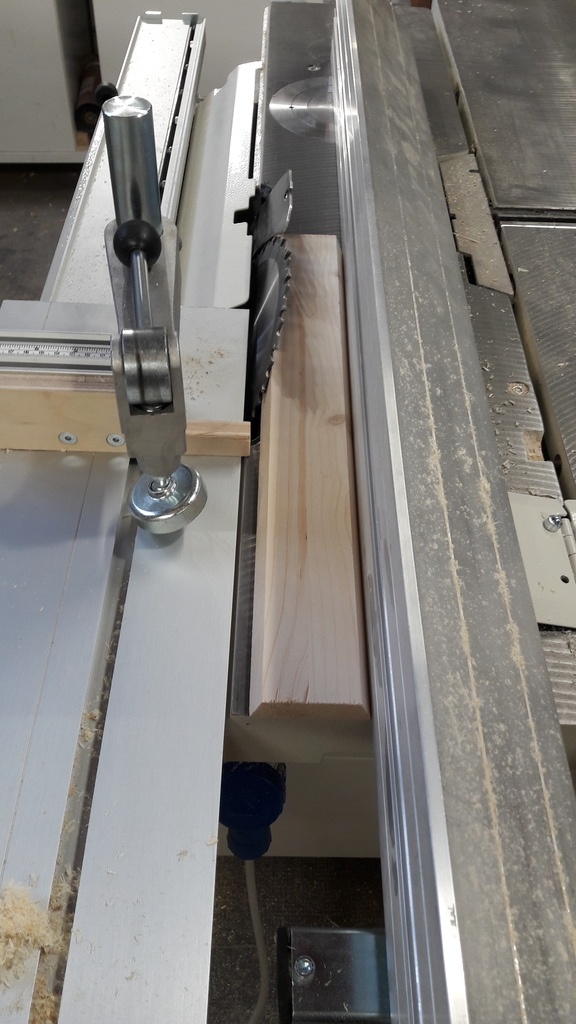

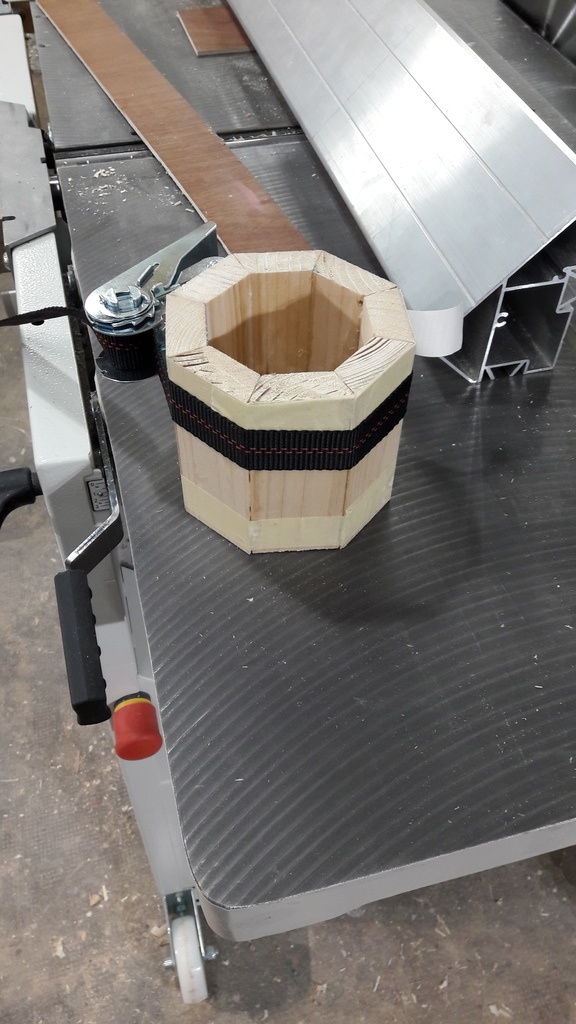

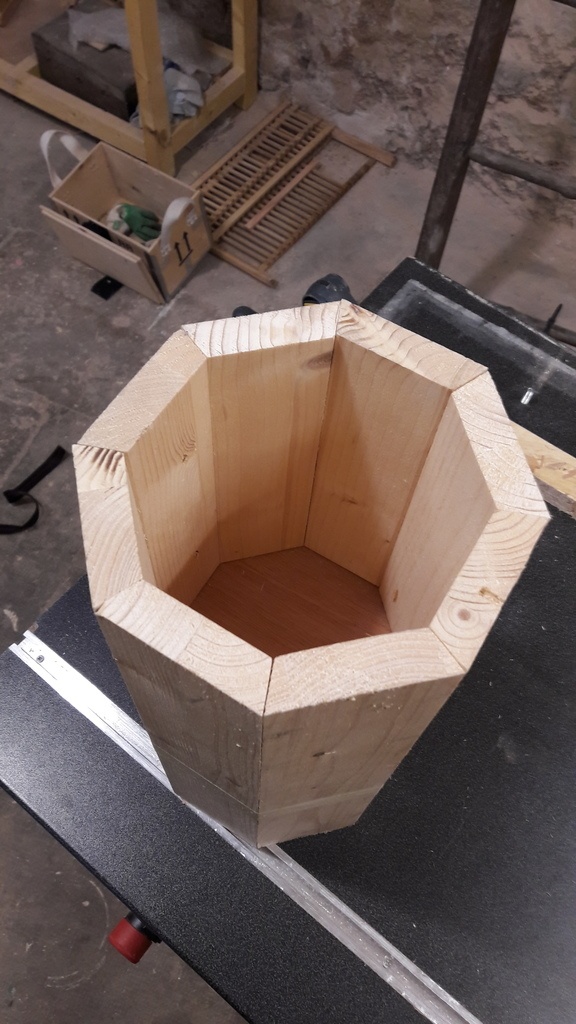

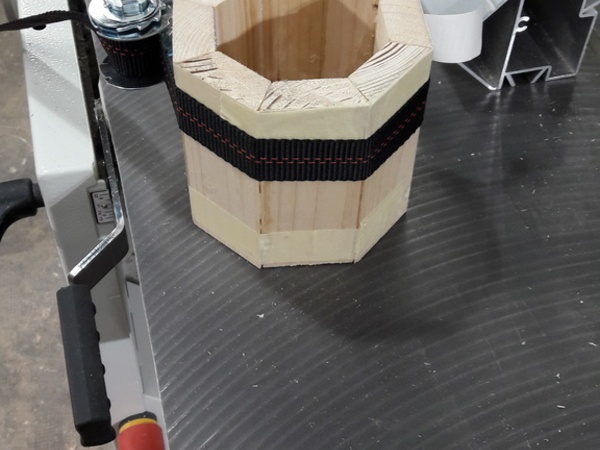

Evidemment, je n'ai jamais fait ça. Je vais donc essayer. J'incline ma scie sous table à 22.5 degrés et je coupe des pièces.

Pour le moment, il n'y a pas le diamètre final, c'est juste un test.

Comme ça a l'air pas mal, je recommence avec des morceaux de la bonne largeur. Ce cercle me servira à faire deux puits pour un château existant et pour celui-ci.

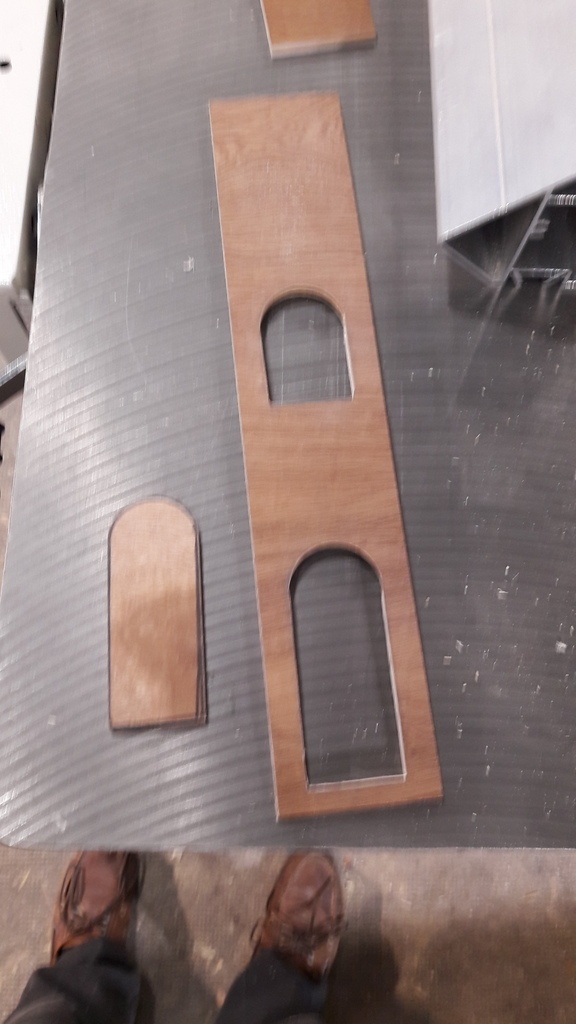

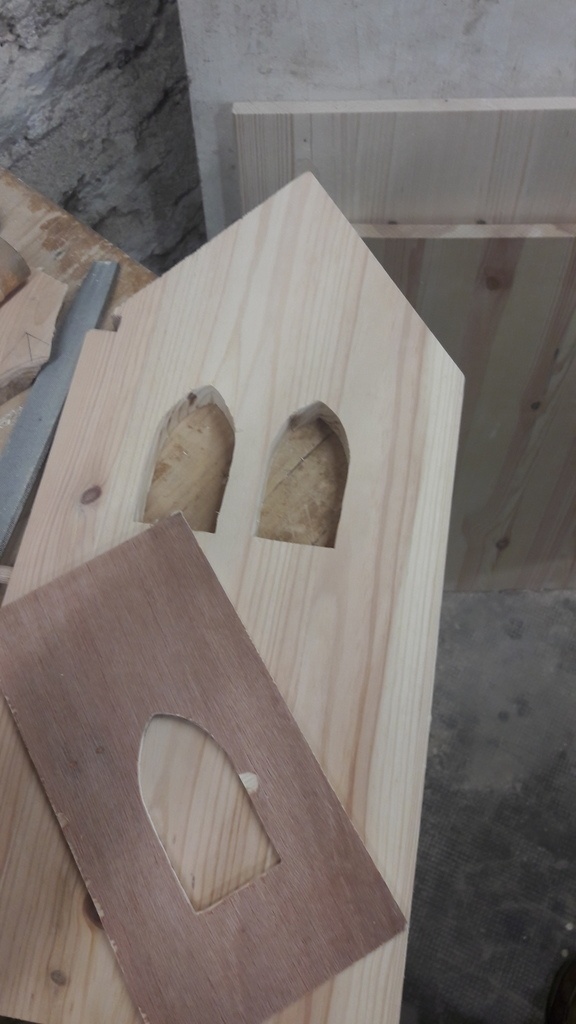

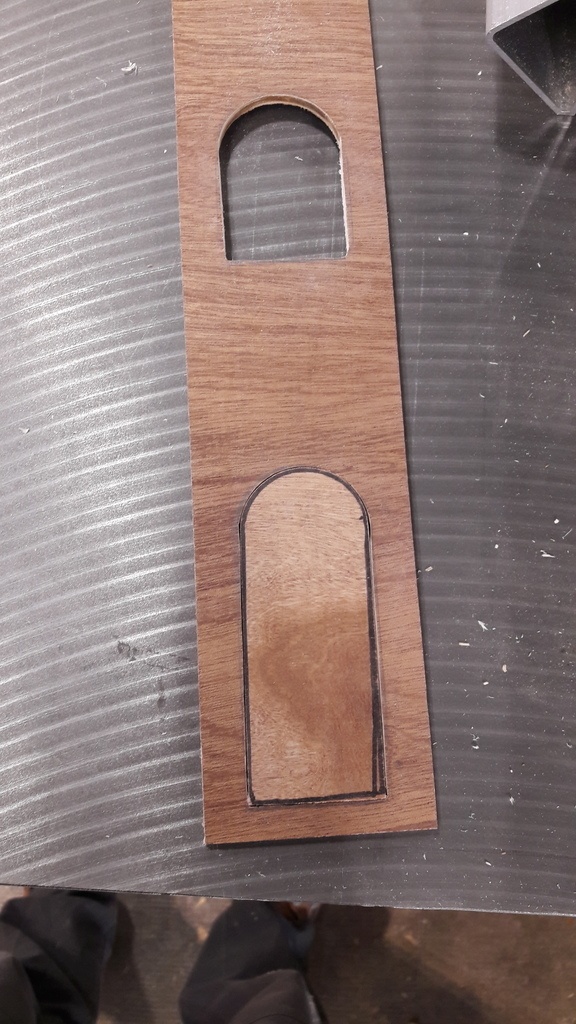

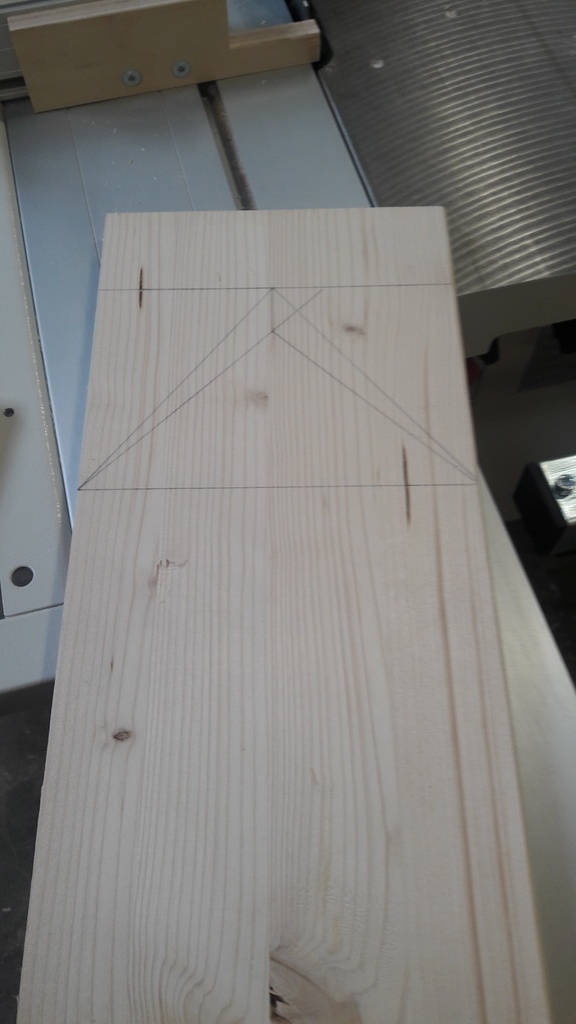

J'ai également commencé des gabarits pour les portes et fenêtres. Je les ferai à la défonceuse avec bague à copier une fois la tour montée pour ne pas fragiliser le tout pendant le serrage de la tour.

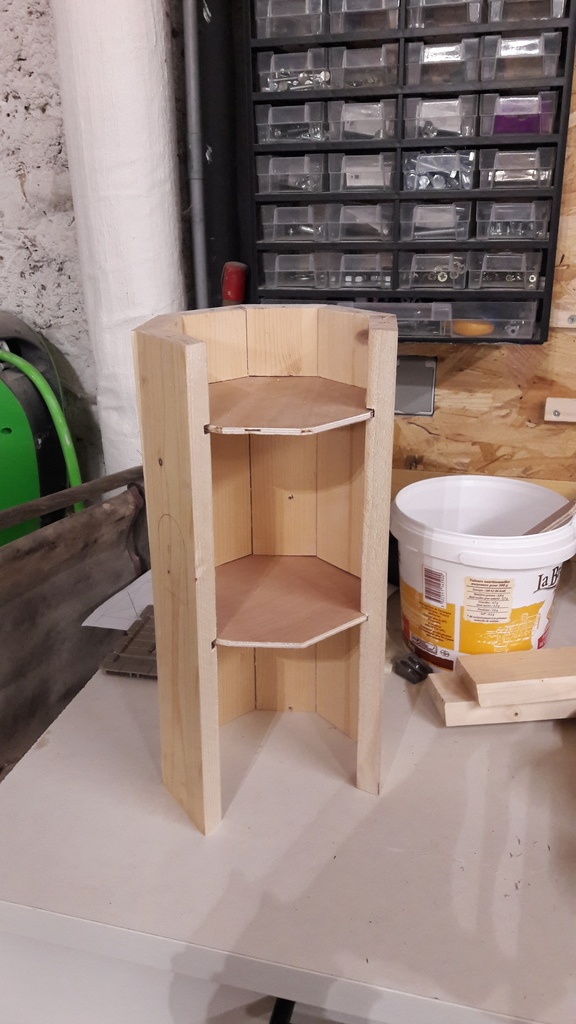

Pour la suite, je devrai rainurer à la bonne hauteur l'intérieur de la tour pour y mettre deux planchers.
Je devrai aussi faire les meurtrières avant de coller le tout.

Publié

Partager

2. Les tours, suite

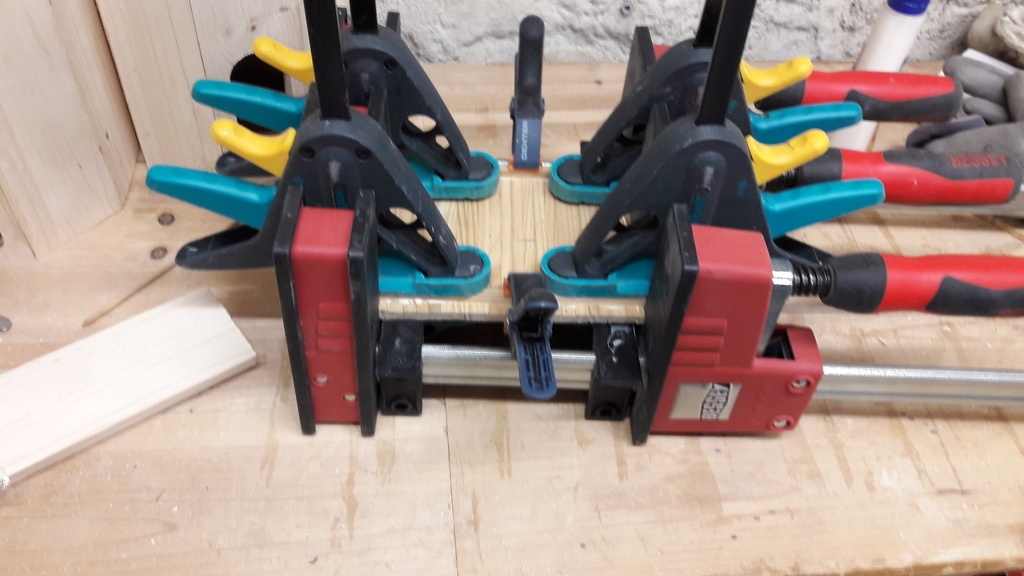

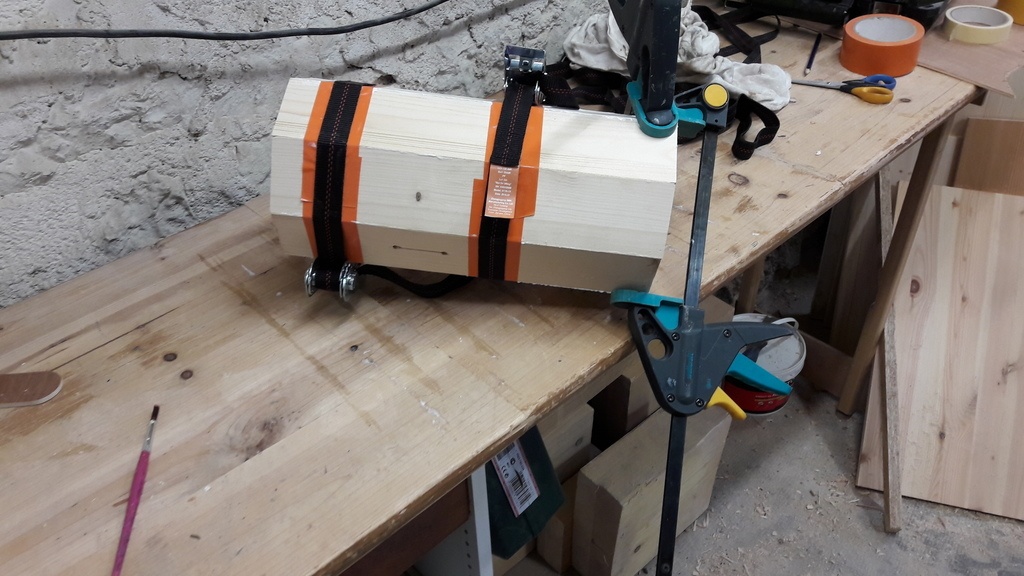

J'ai pu enlever le serrage de mon puits ce matin, et ça colle sans problème. Je passe donc à la suite sur les tours.

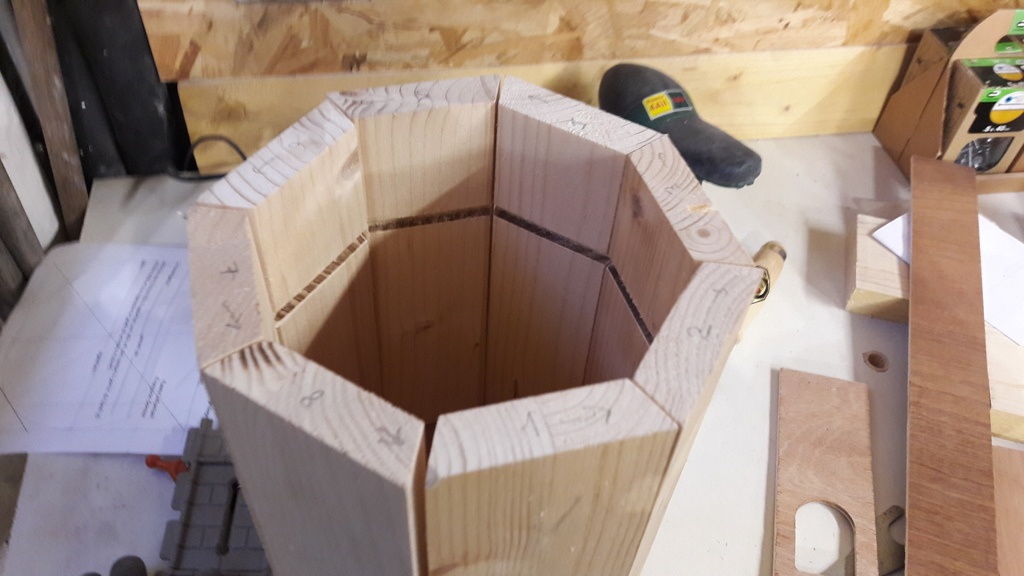

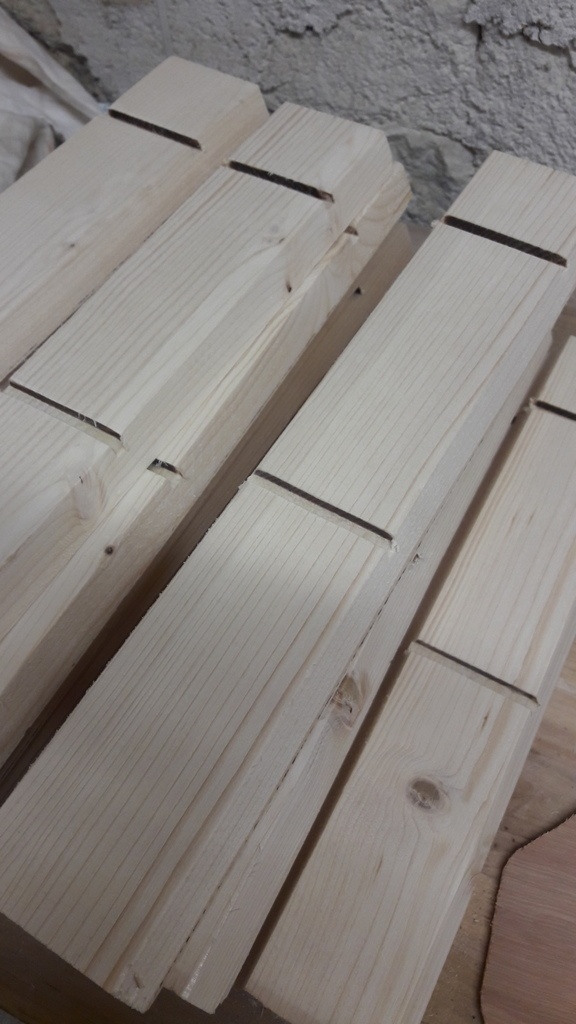

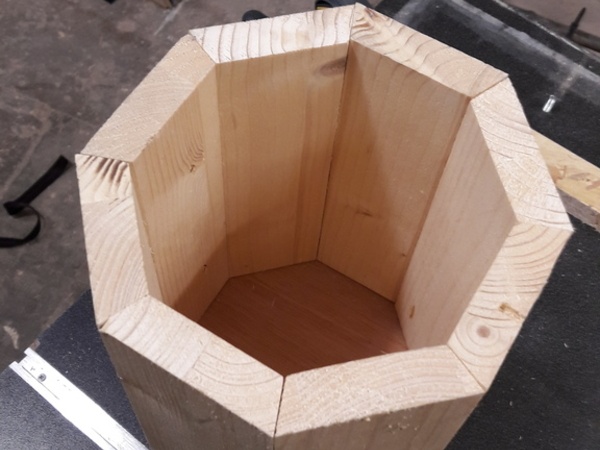

Dans un premier temps, j'ai fait une rainure de 6mm à 14.5com du bas des lattes d'un tour pour essayer. J'ai également ajusté un sol qui viendra se loger dans cette rainure. C'est à n'en pas douter cette partie qui a été la plus fastidieuse.

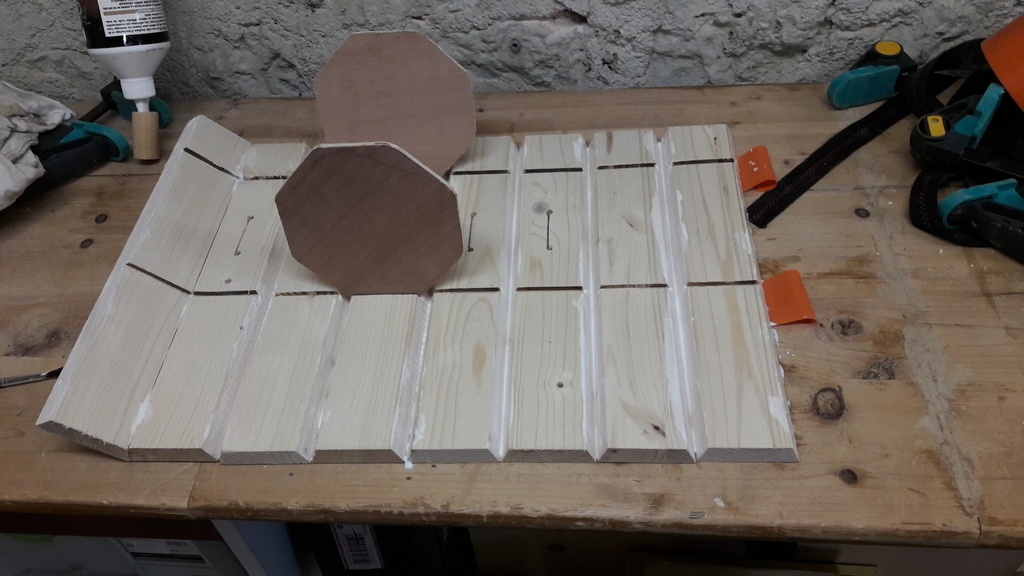

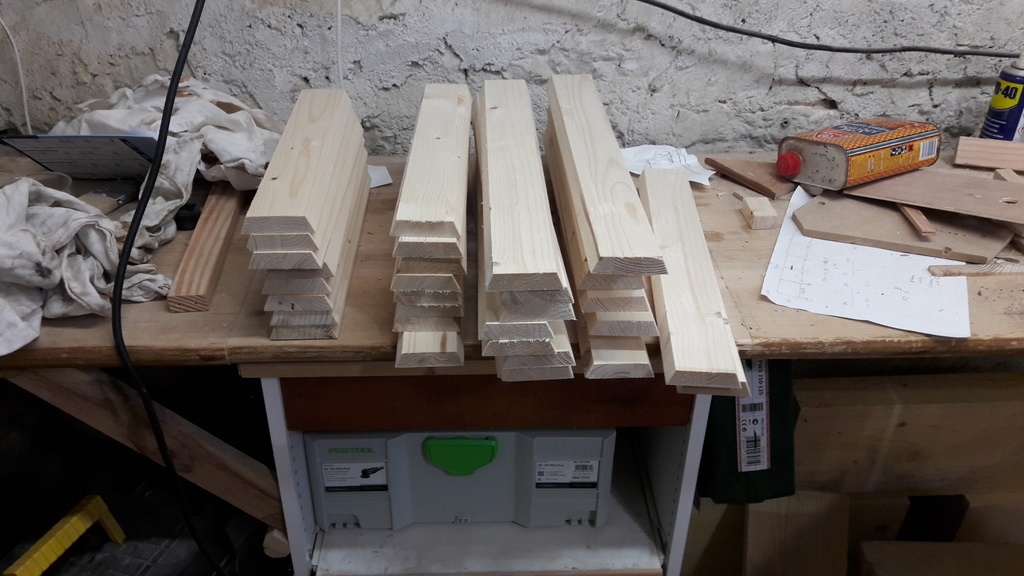

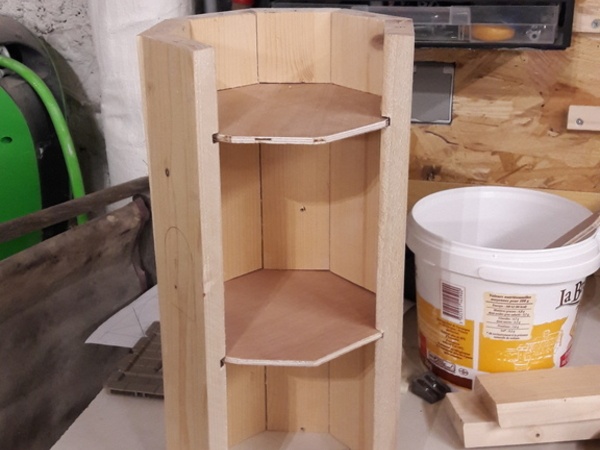

Une fois que j'ai eu l'assurance que ça allait bien se passer, j'ai retaillé toutes les lattes à la bonne dimension (35cm), rainuré le premier étage pour les 24 autres lattes et le second étage pour les 32. Enfin, les 34, j'en ai 2 de rab, au cas où.

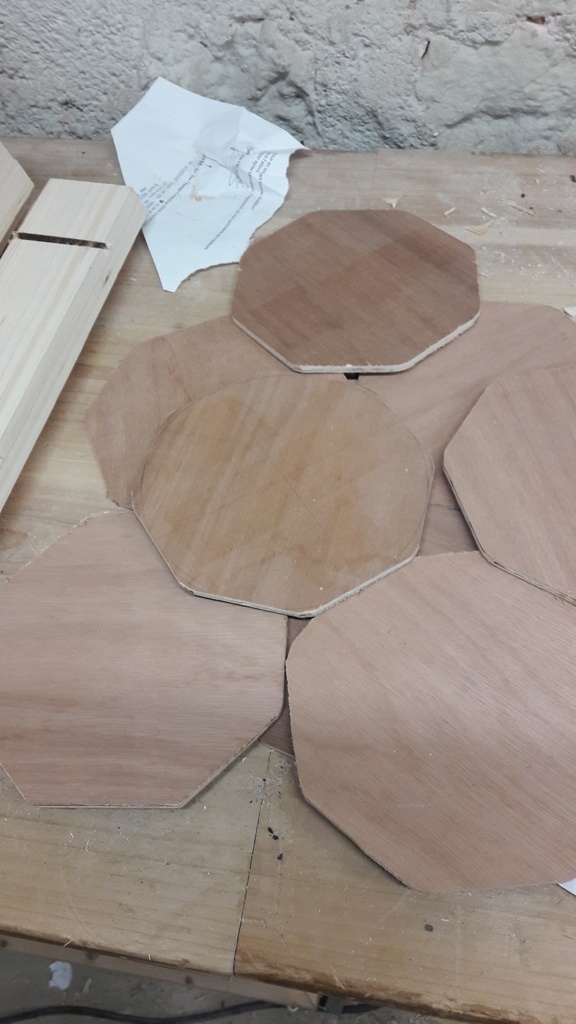

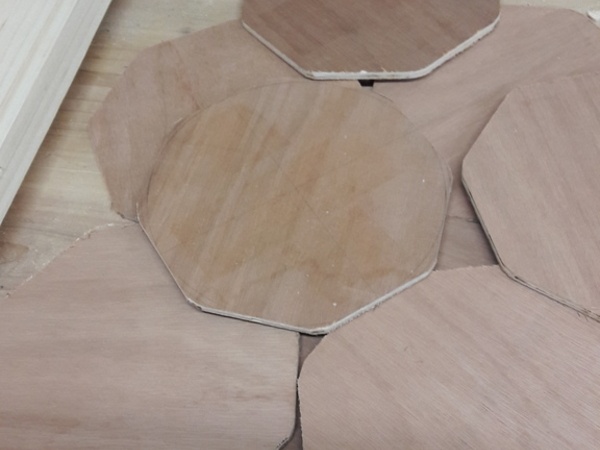

Pendant qu'un de mes assistants ébavurait à la lime les rainures, un autre m'aidait à découper les planchers à la scie sauteuse (il tenait le câble et le tuyau d'aspirateur pour pas que ça me gêne). Ensuite, un peu de scotch double face et une fraise à copier pour reproduire les planchers.

Et voilà pour aujourd'hui. Je ne pensais pas que ça serait aussi long. Mais le résultat va être super.

Chaque tour comprendra:
1 latte avec 2 porte (une au RDC, et une donnant sur le chemin de ronde)
2 lattes avec une fenêtre au premier étage (donnant sur la muraille de part et d'autre de la porte)
5 lattes avec une meurtrière au premier étage

Publié

Partager

3. Les tours : fin, ou presque.

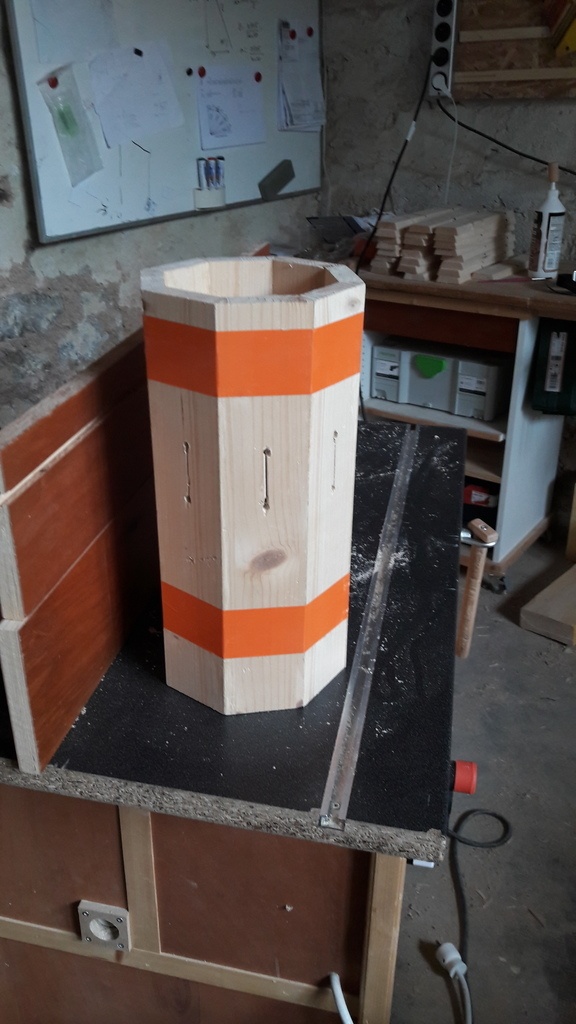

Pour réaliser les meurtrières, deux perçages dans la première latte qui sert ensuite de gabarit. Un coup de scie sauteuse entre les deux pour la finir. Ce n'est pas super droit, mais c'est ce que j'ai trouvé de mieux.

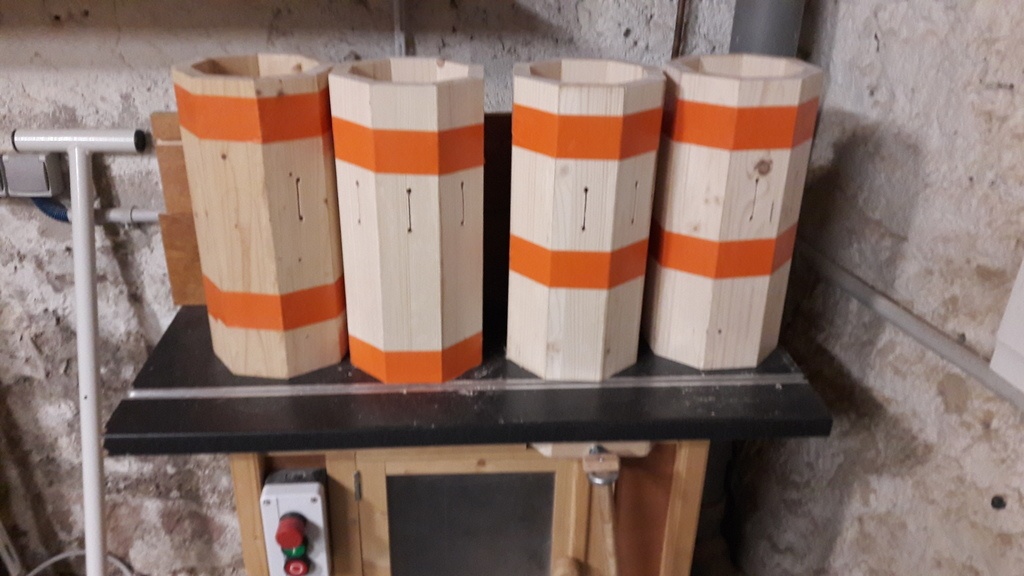

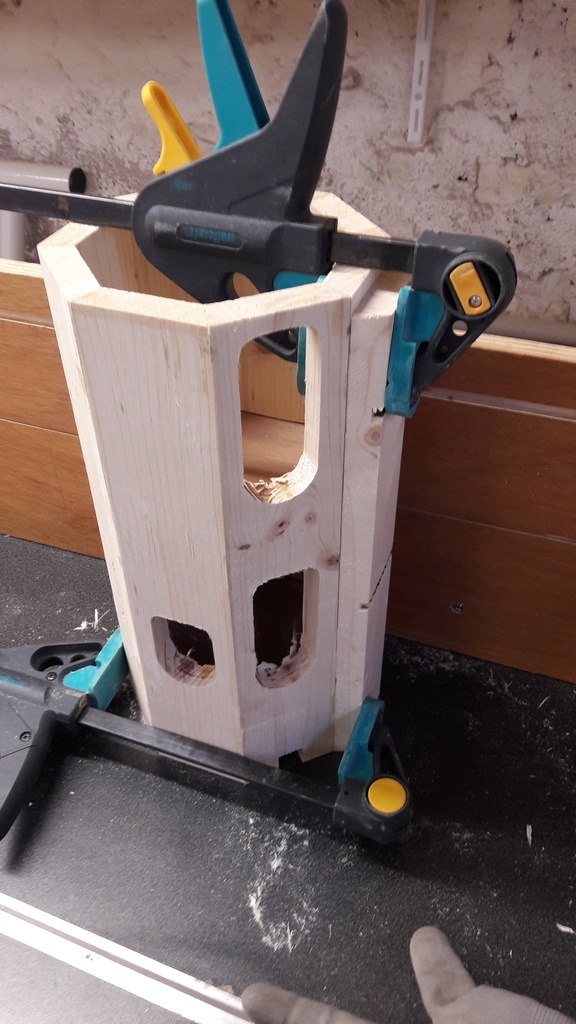

Après un premier montage à blanc, j'ai entrepris de coller mes tours.

Après 24h de séchage, j'ai pu me lancer dans la réalisation des portes et fenêtres.

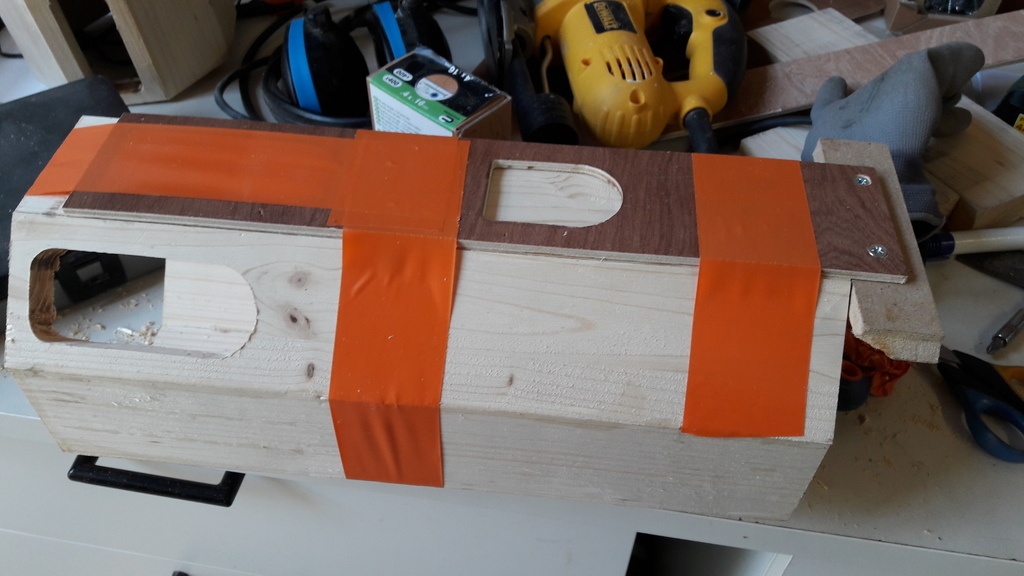

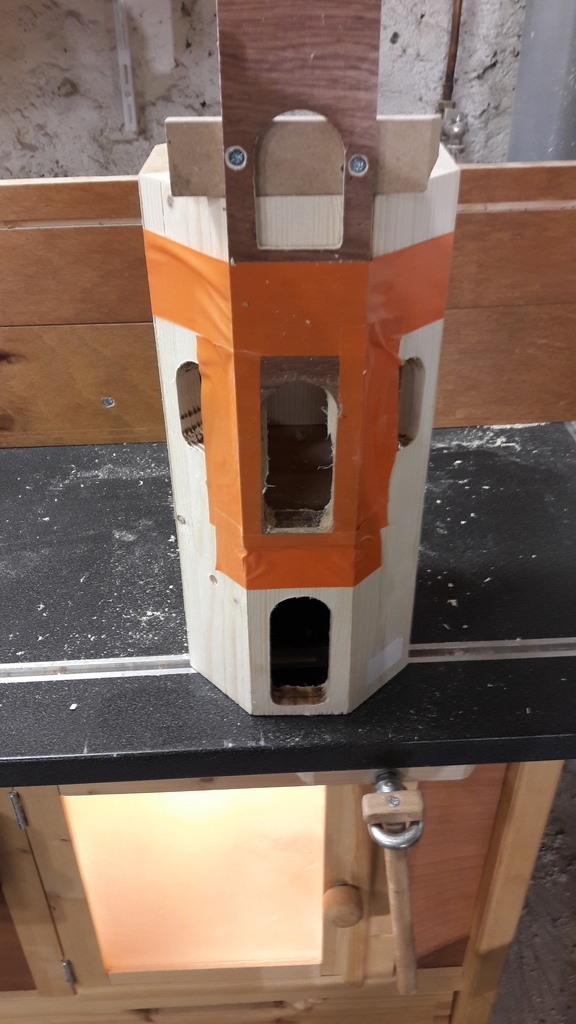

Rien de bien compliqué: pose du gabarit maintenu par du scotch, 5 trous à la perceuse, scie sauteuse pour évider, et défonceuse sous table avec une fraise à copier pour donner la forme finale.

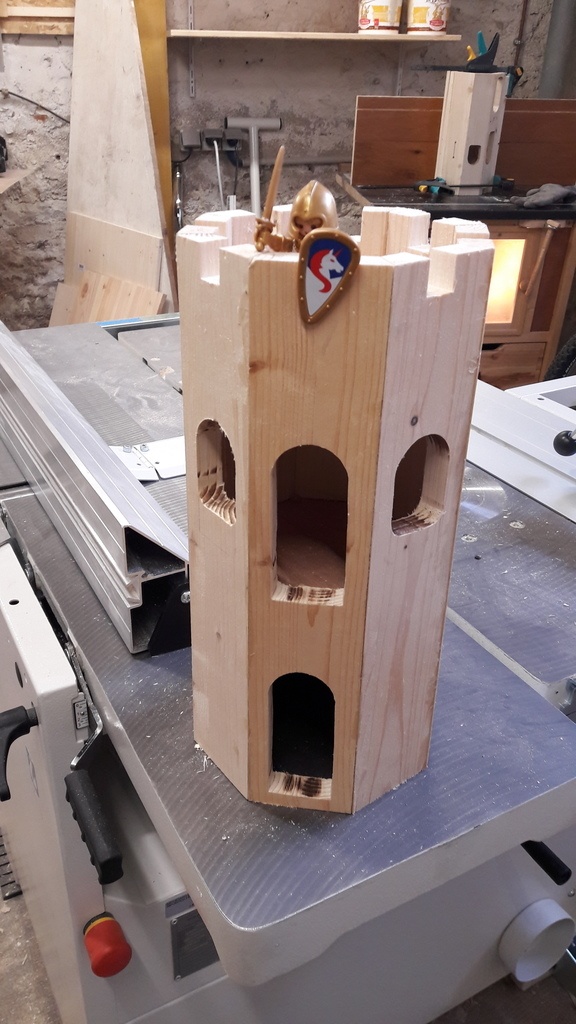

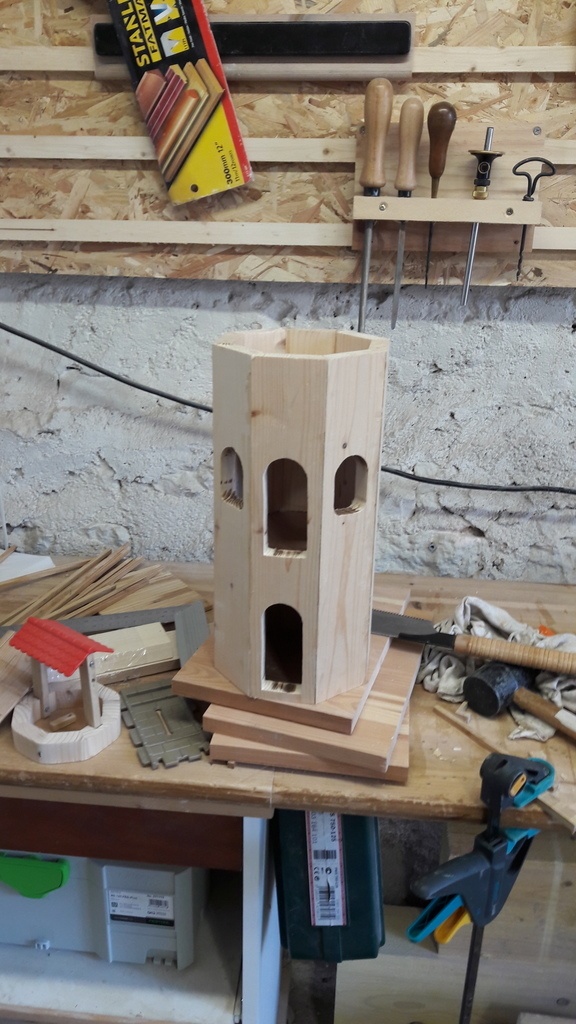

Une fois la première tour réussie, je reproduit à la chaîne sur les suivantes.

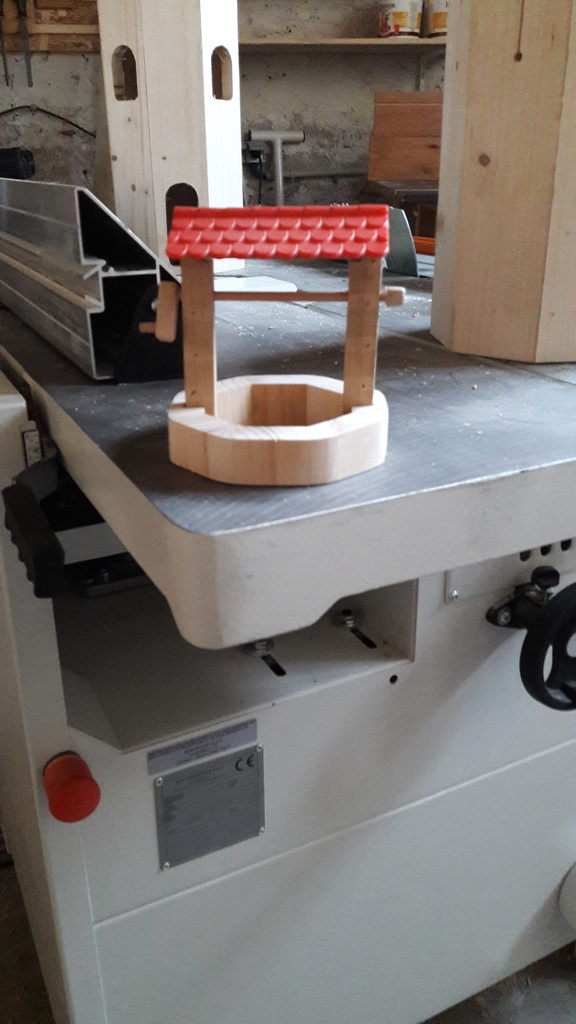

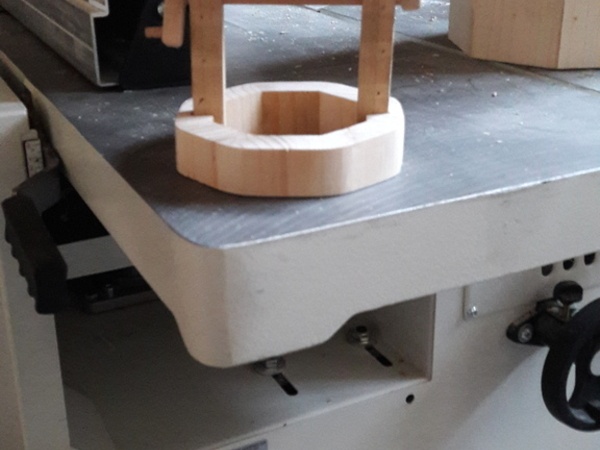

Il a également fallu finir le puits de mon assistant n2 qui s'impatientait. Il avait le toi, mais pas le reste. Avec le premier octogone poncé et coupé à hauteur, on a donc terminé le puits. La peinture de la margelle sera fait en même temps que le château.

Pour les créneau, fraise de 18, centrage de la tour sur la défonceuse sous table, mise en place d'une pièce martyre et c'est parti!

Ce n'est pas tout à fait fini parce que le bas des portes est toujours arrondi (à part sur la première). Il me faudra également arrondir les angles et creuser des emplacements en dessous des fenêtres pour venir encastrer les murailles.

Je ferai ça au moment des finitions, pose des portes, etc...

Publié

Partager

4. Pont levis

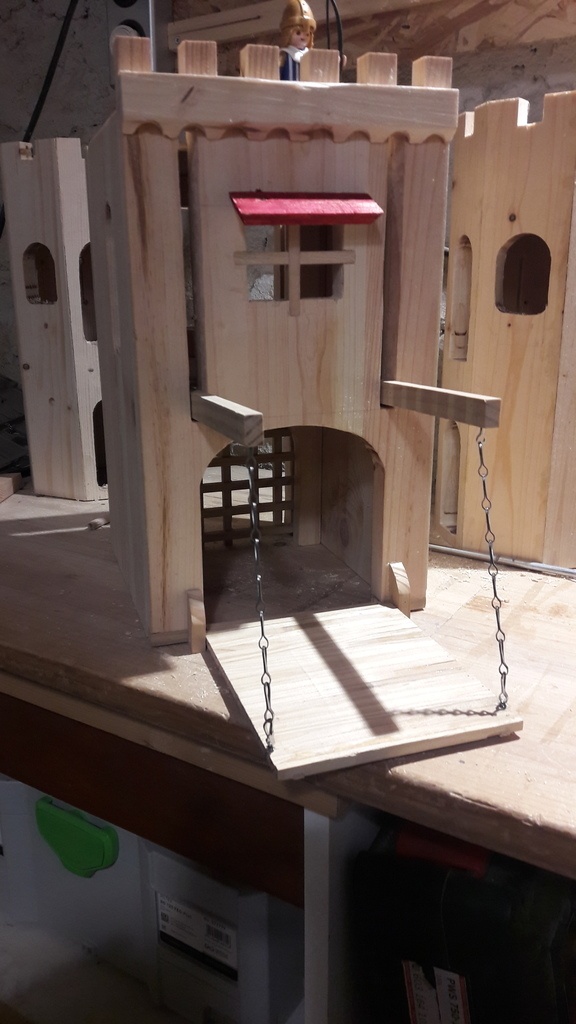

Pour le pont levis, je voulais faire un "répandu". C'est à dire à flèche et à chaîne. Autrement dit ce qu'il y a de plus compliqué...
Après quelques recherches sur Internet, je me suis lancé.

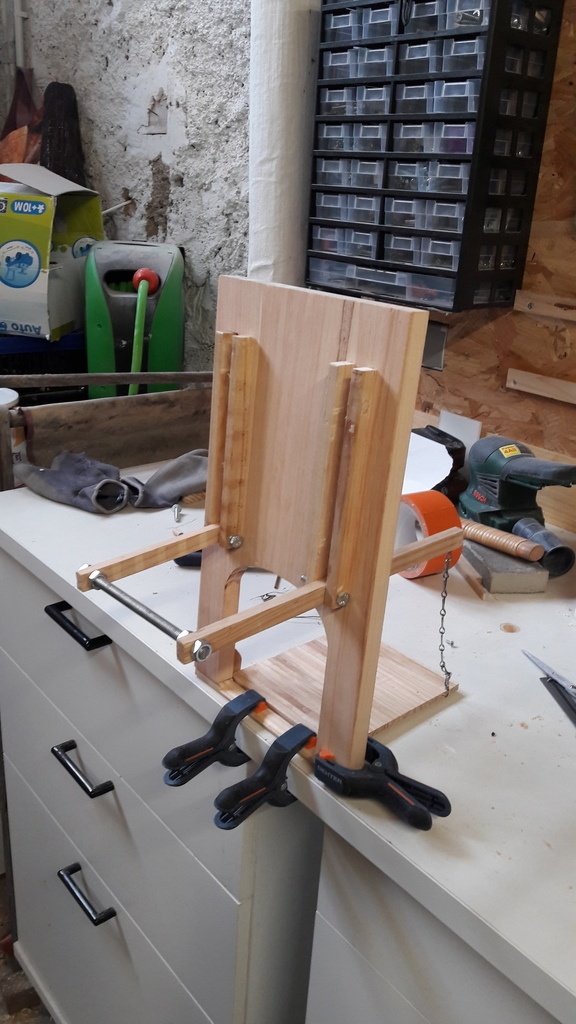

Pour le pont lui même, un égouttoir IKEA HS qui allait passer à la poubelle. Collage des morceaux ensemble, dégauchissage (attention aux doigts, c'est pas épais), mise à longueur, rainures de chaque côté et mise en place de traverses pour solidifier le tout.

Les flèches sont aussi en égouttoir, bien pratique!

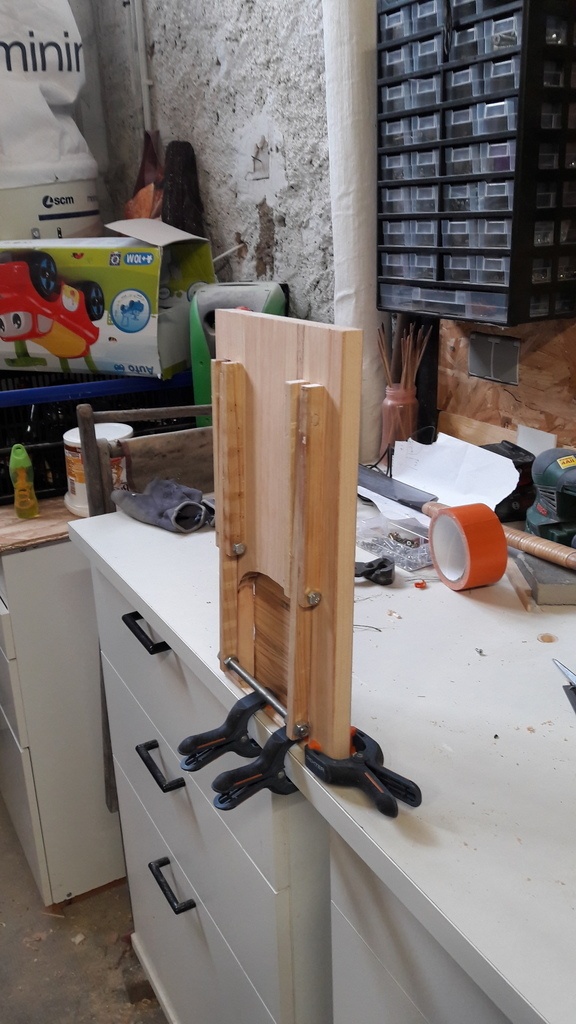

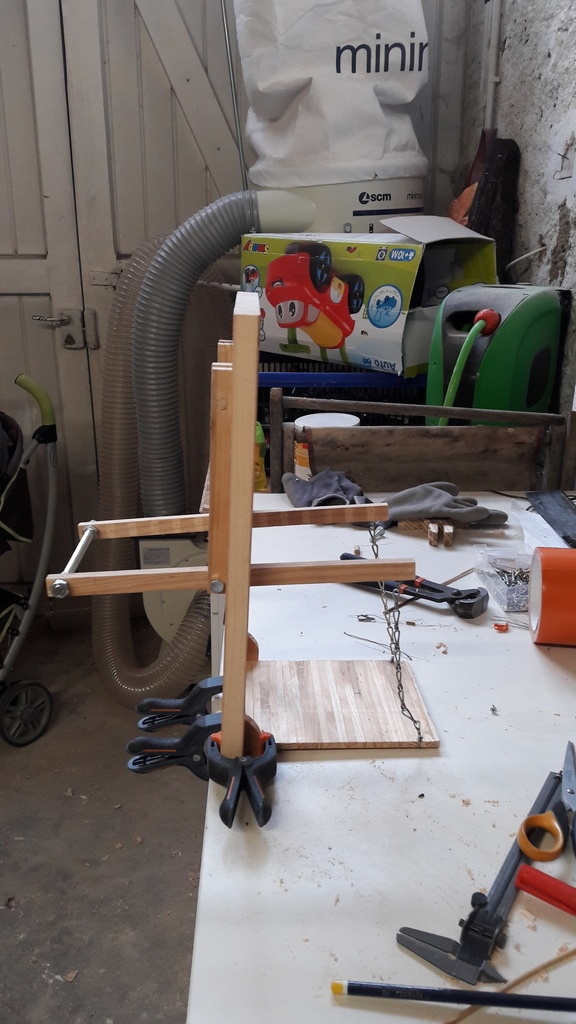

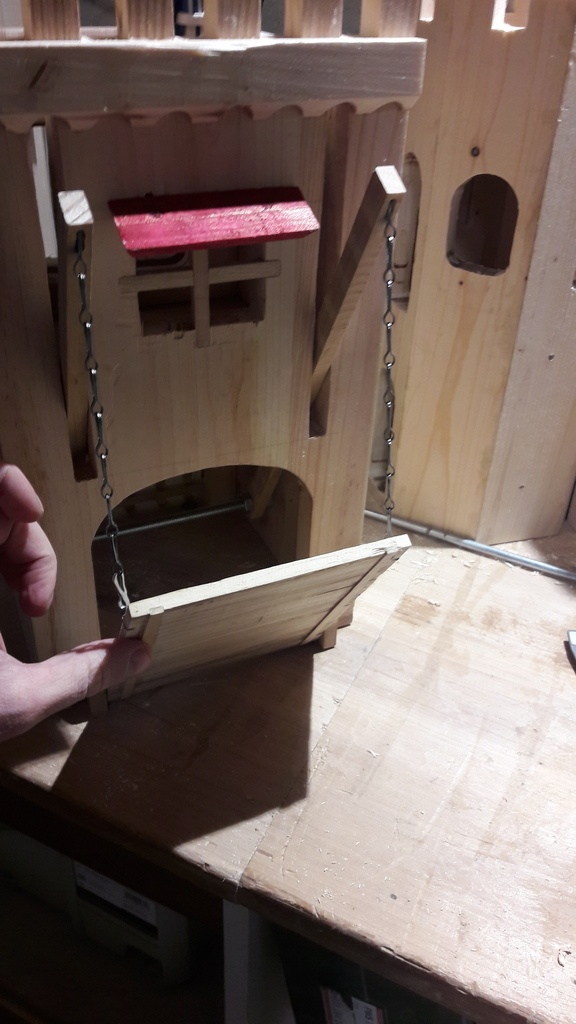

Ensuite, découpe d'une porte, des emplacements pour les flèches, d'une chaine (récup) et essai.

Comme ça on ne dirait pas, mais trouver toutes les bonnes longueurs, et avoir le bon contrepoids, c'est une sacré galère!

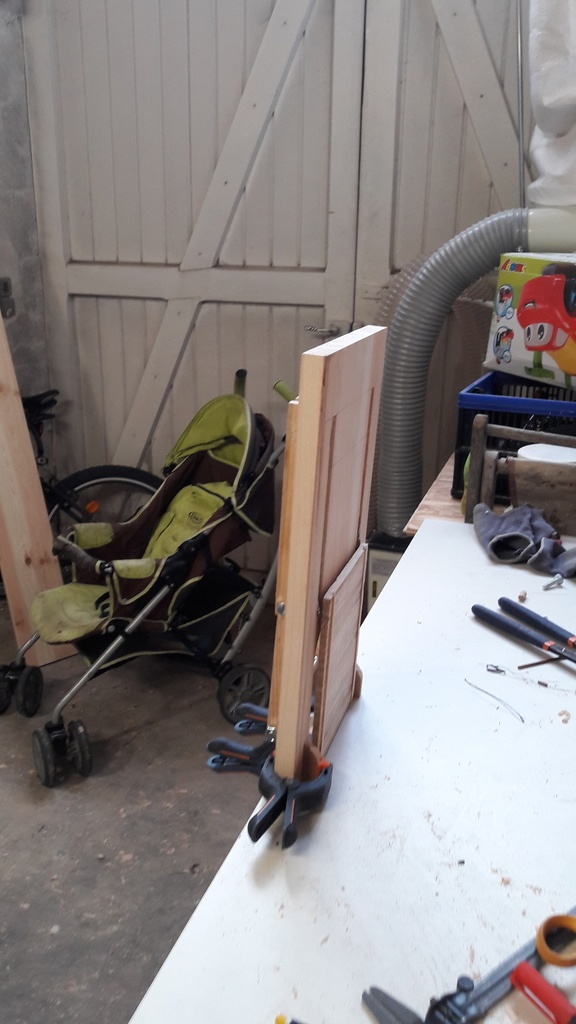

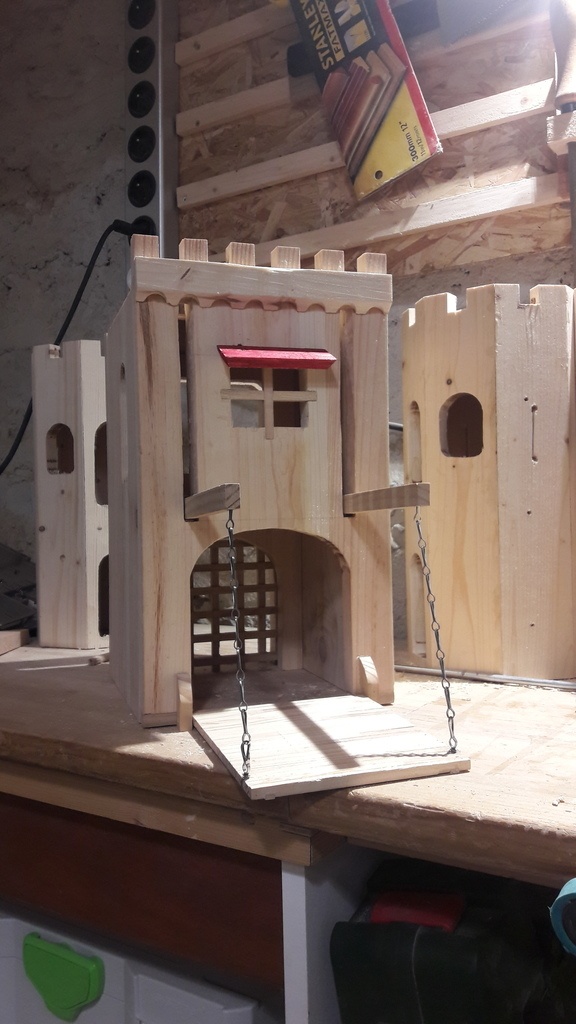

Ensuite, je me suis mis dans l'idée d'ajouter une herse. Elle est complètement assemblée à mis bois collés. Là j'ai eu la flemme de faire des photos en cours de réalisation tellement ça a été long.

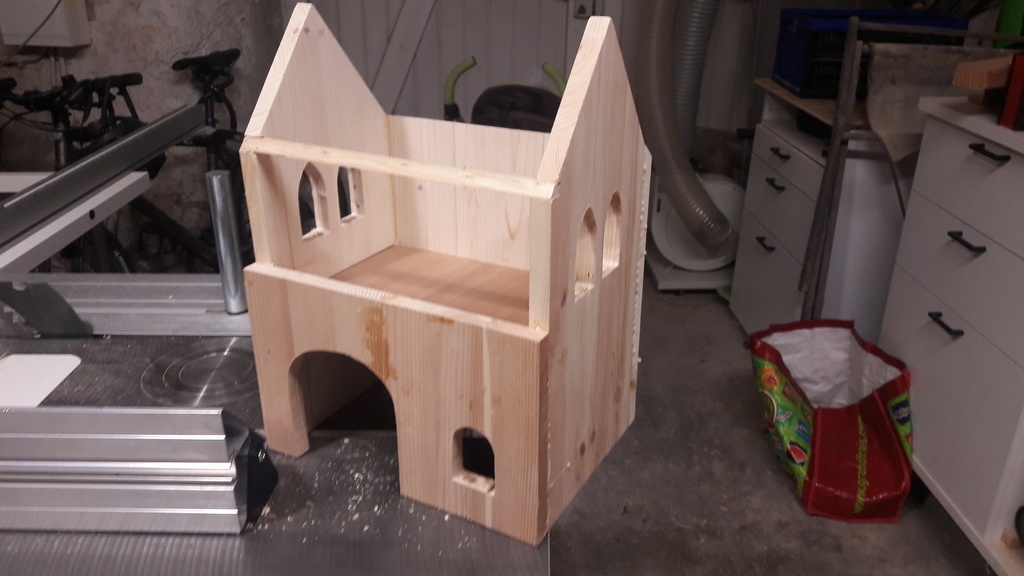

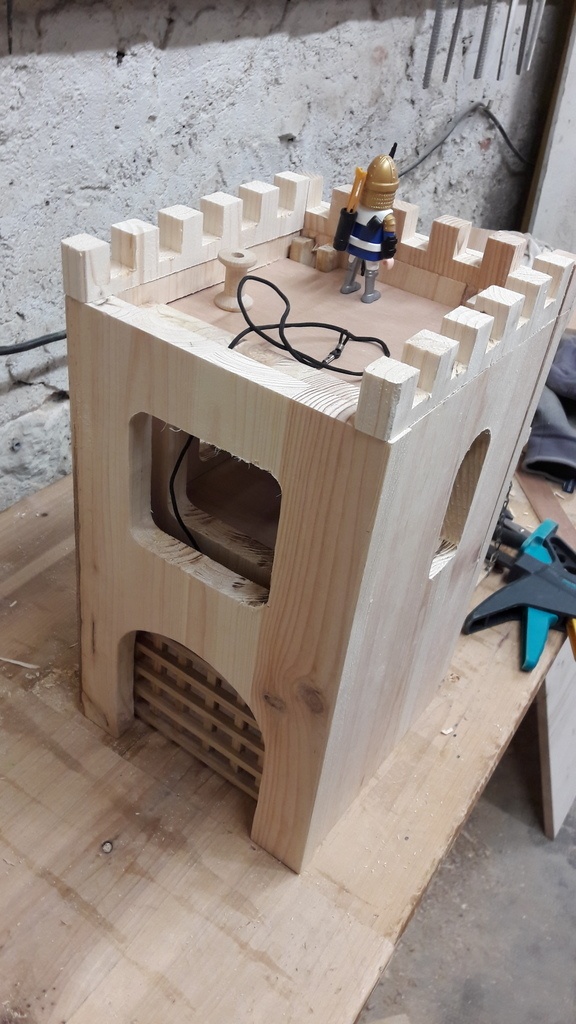

J'ai ensuite pu rainurer l'intérieur des pièces pour faire 2 étages dans le corps de garde.

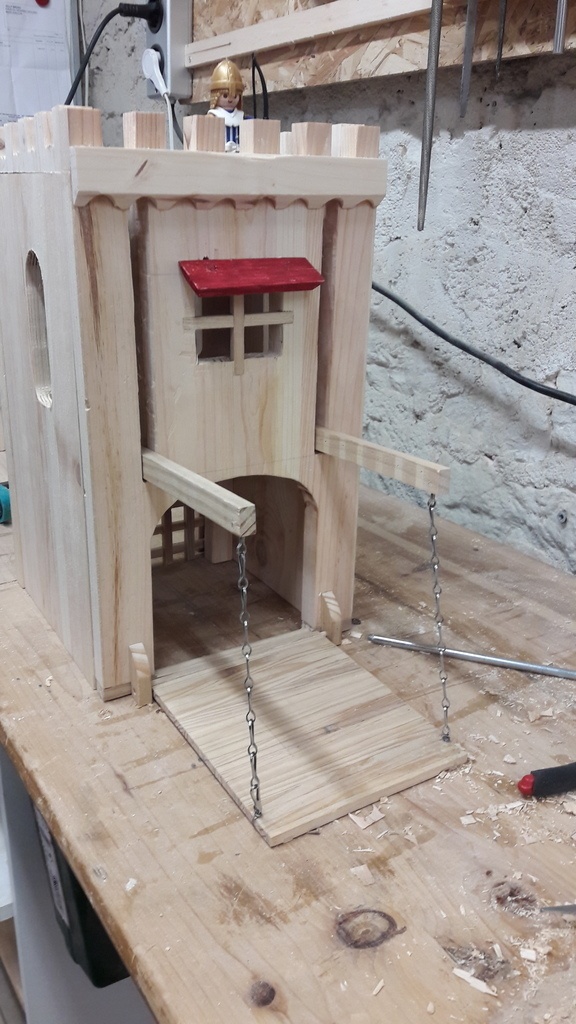

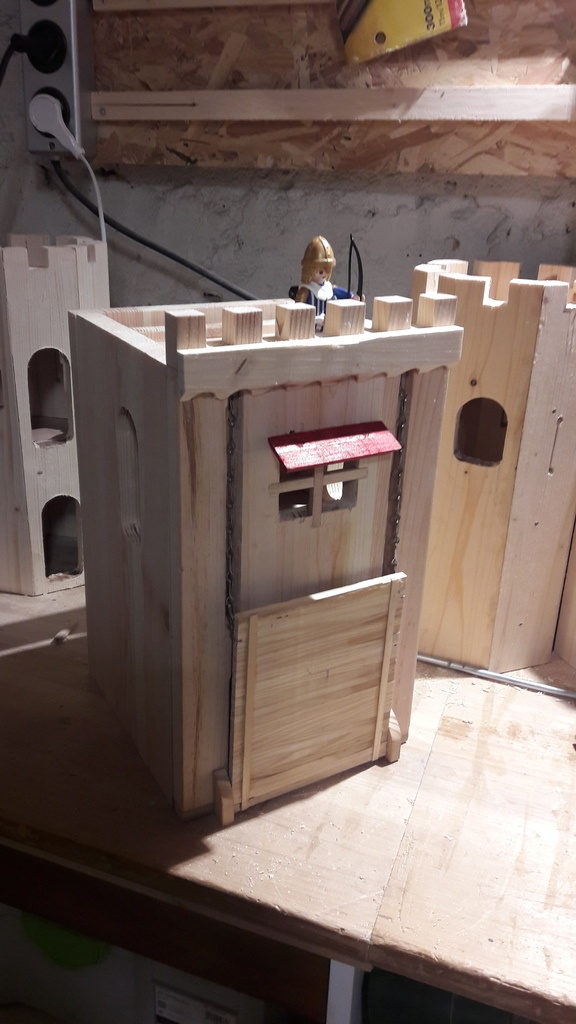

La herse coulisse entre deux murs avec une porte découpée dedans. Le murs de côté sont percés d'une porte qui donnera sur le chemin de ronde (réutilisation du gabarit

J'ai ensuite percé la fenêtre qui permet de voir qui arrive, protégée par un petit toit (fait à partir de chutes des flèches du pont Levis, ajouté des créneaux en haut. Seuls ceux de la façade sont collés pour le moment.

Pour le moment, les éléments composant le bâtiment ne sont pas collés pour pouvoir les peindre en gris avant, sauf les parties "bois" qui resteront telles quelles.

Prochain épisode: le logis.

Publié

Partager

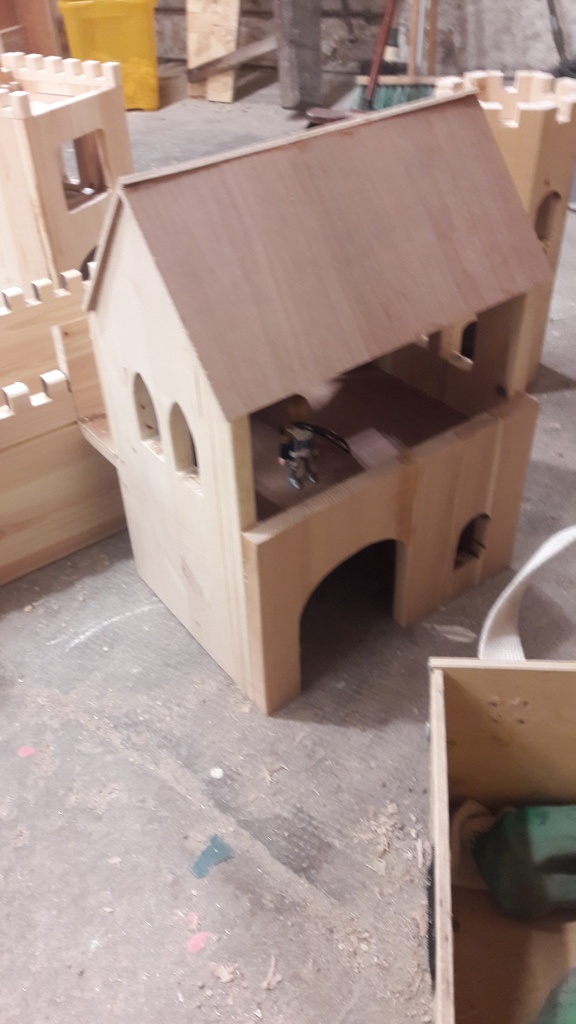

5. Le logis

Il fallait un logis pour les princesses, c'est obligatoire. Sinon, pas d'attaque de chateau crédible.

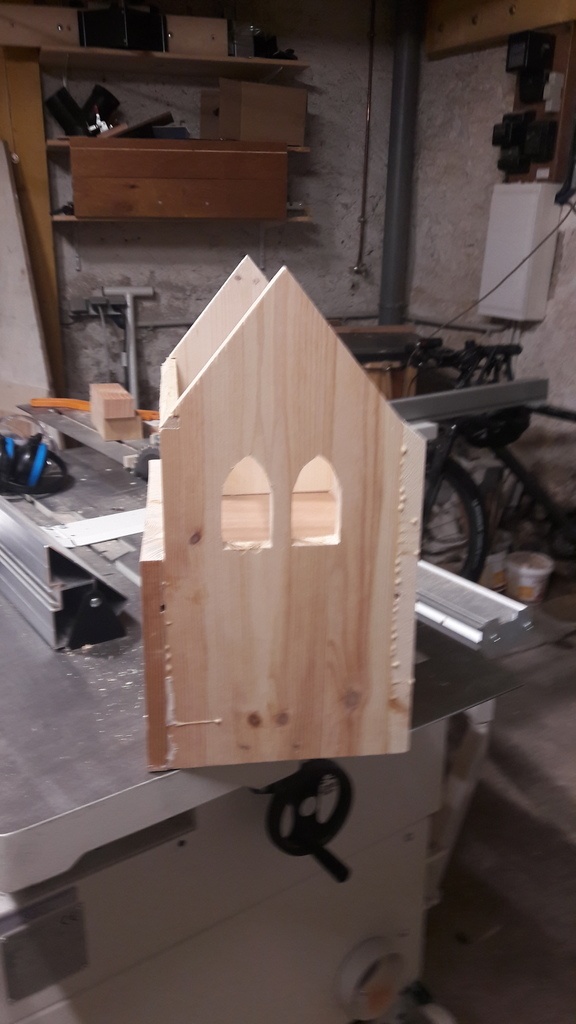

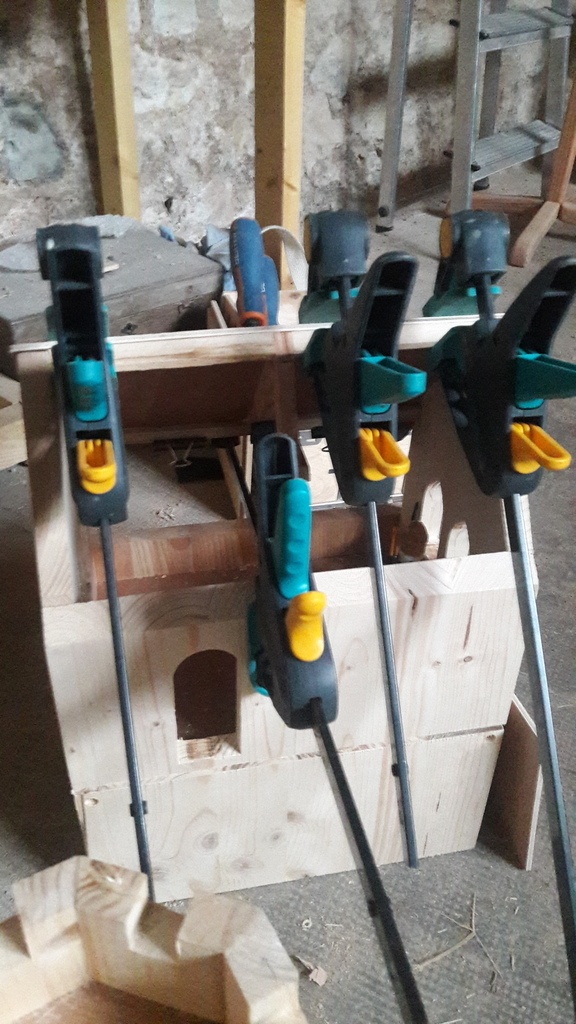

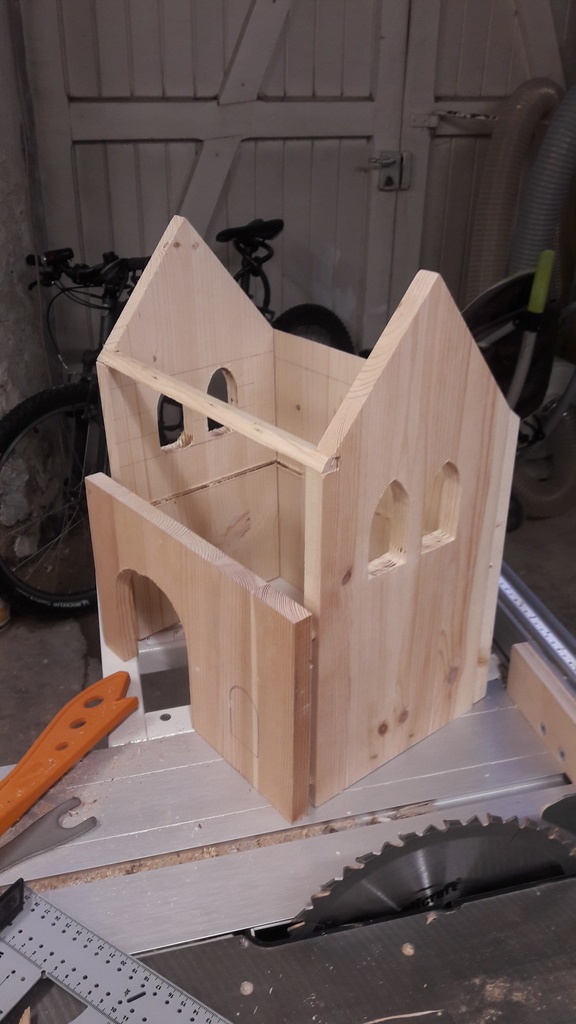

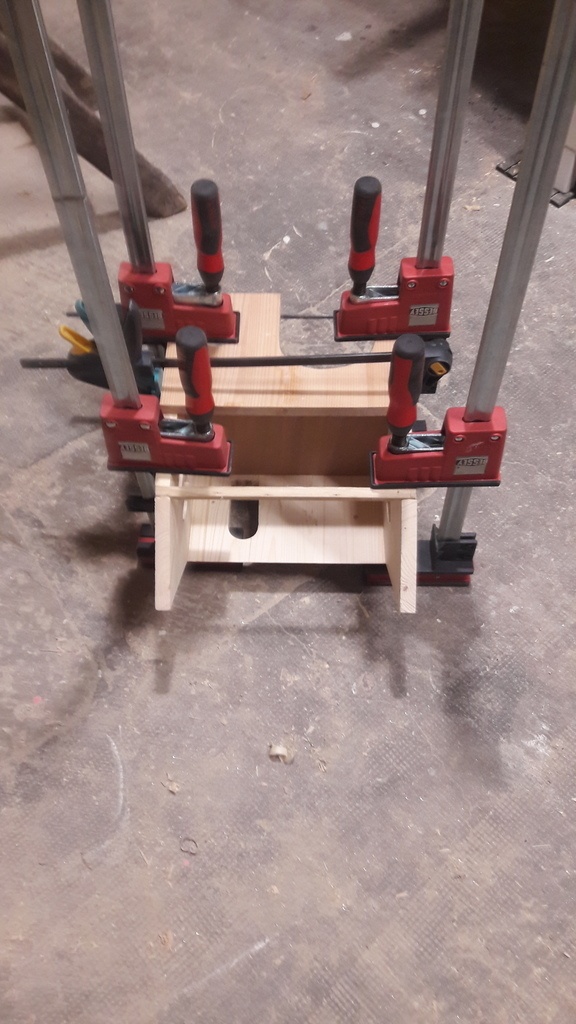

Ensuite montage à blanc et collage. Le plus casse pied a été que la partie avec la porte de grange s'est fendue et qu'il a fallu recoller.

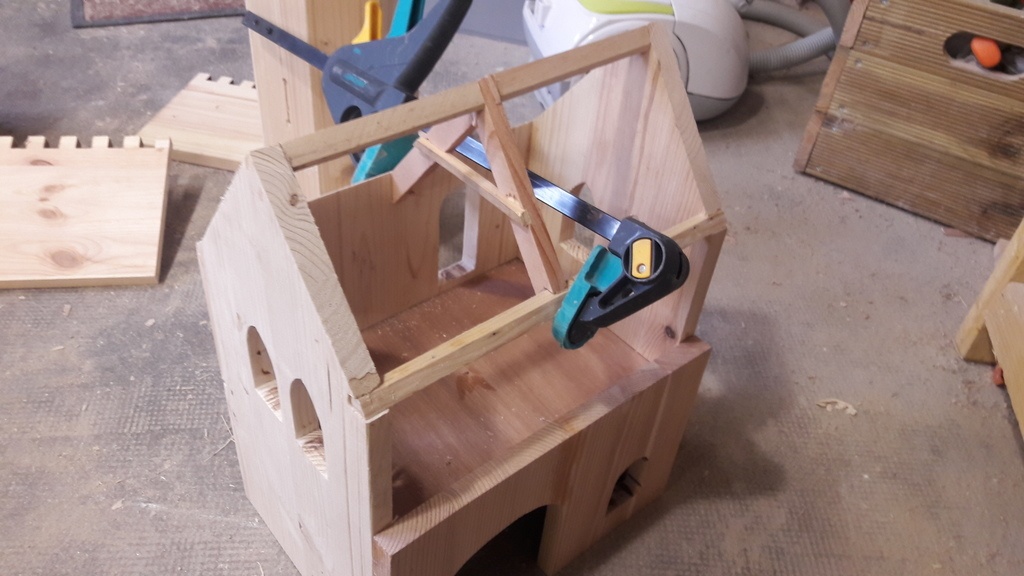

Pour faire le toit, j'ai renforcé le centre et ajouté une faitière; puis collé le toit en CP en deux fois

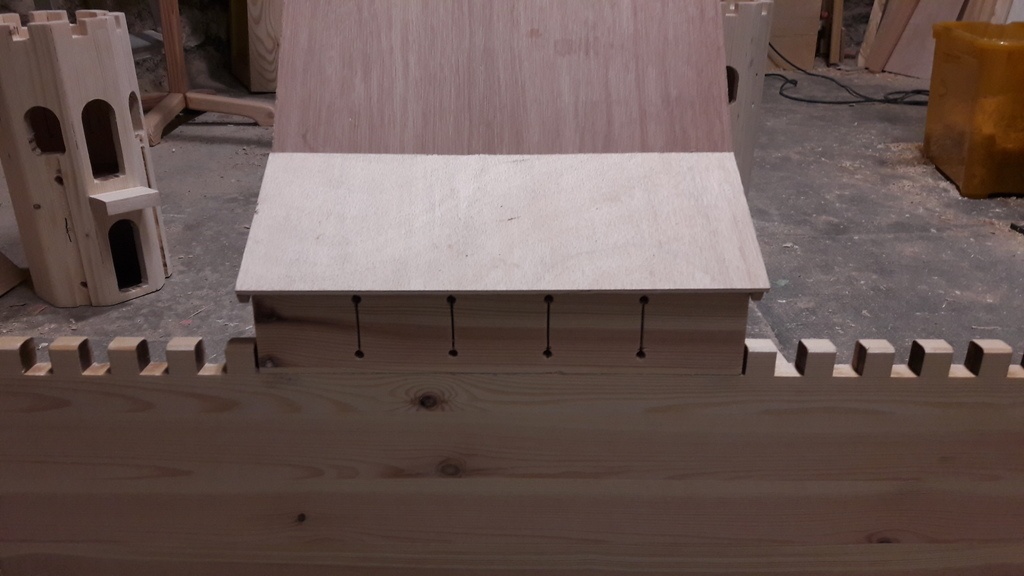

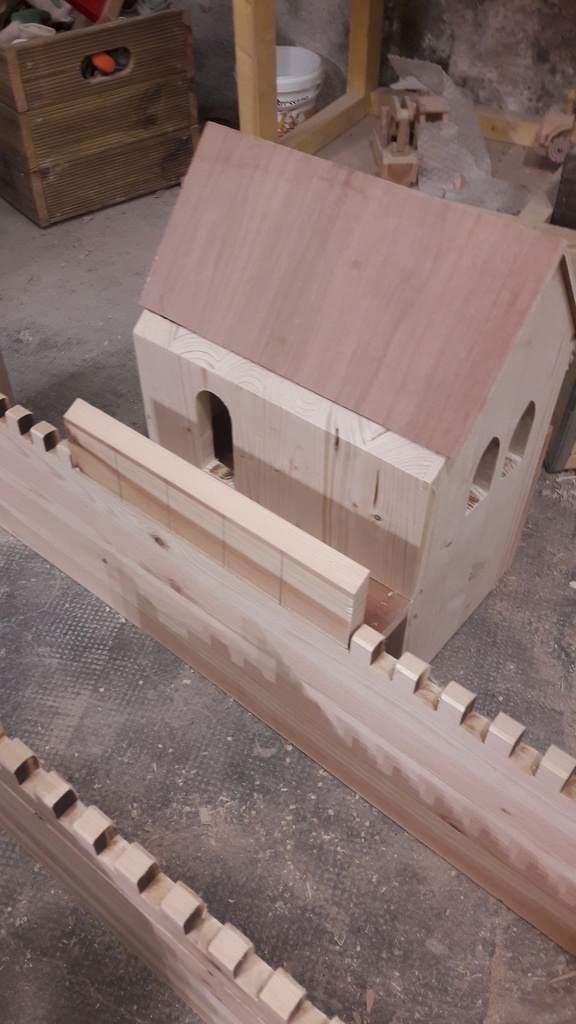

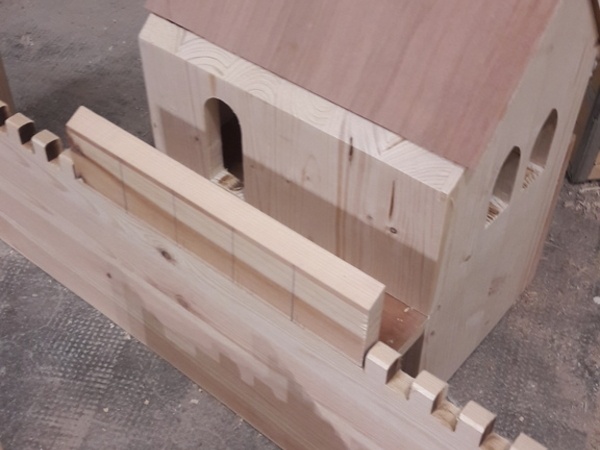

Ensuite, il a fallu raccorder à la muraille. A cet endroit, elle est surélevée, sera percée de meurtrières et surmontée d'un toit.

Publié

Partager

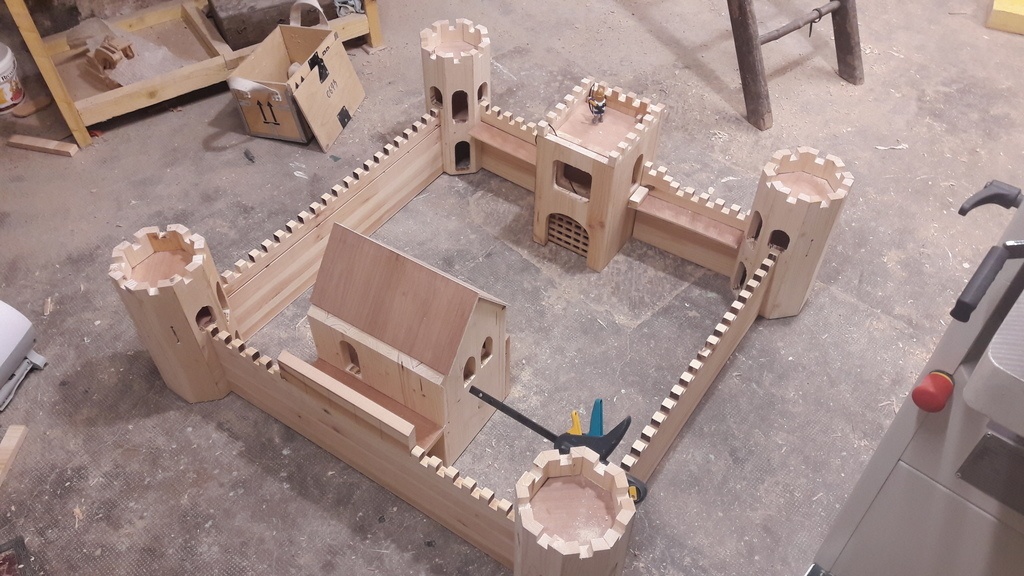

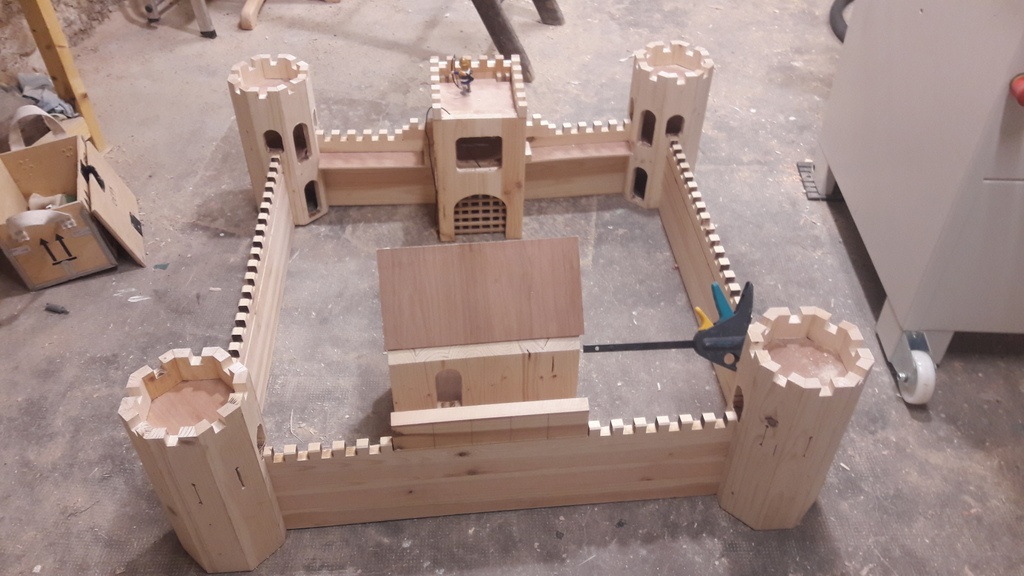

6. Assemblage

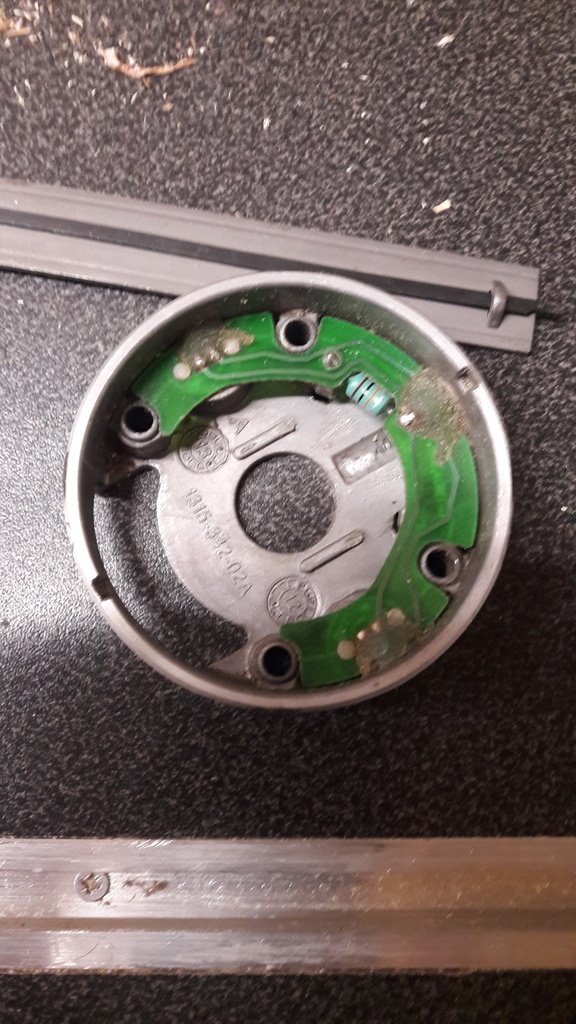

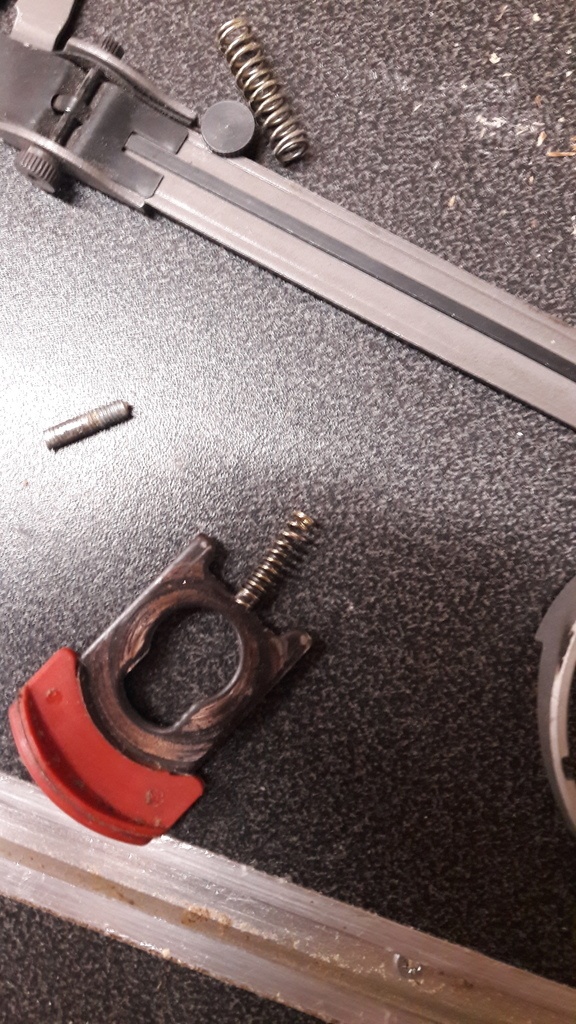

Pour rainurer en 6mm les murailles (pour les chemins de ronde) il a fallu que je change ma fraise de défonceuse sous table. Et là, ce fut le drame. Le blocage de la fraise restait en place. Je n'ai pas prévu de remplacer ma machine moi!!!

J'ai du la démonter. Bien sur, une des vis était grippée, il a fallu la percer (ce qui n'est pas simple vu le peu de place à cet endroit sur une POF 1400ACE. Le ressort avait cassé sur un bout, empêchant le déblocage. Evidemment ce type de ressort est introuvable dans ma GSB. J'ai donc combiné le ressort cassé (en noir) avec un autre plus long et trop souple pour être utilisé seul. Au final, ça tient, mais c'est déjà la 2ème réparation que je lui fais (la première sur l'interrupteur qui avait des problèmes de contact). Je vais finir par la perdre...

Les murailles ont été surélevées au niveau du pont-levis à cause de la hauteur du plancher du corps de garde.

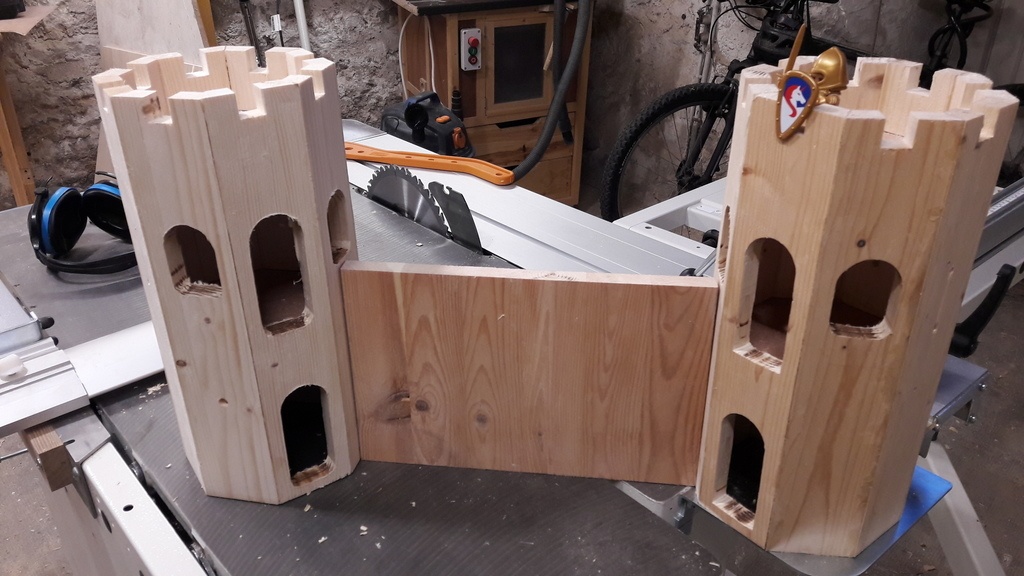

J'ai ensuite percé le bout des murailles pour y mettre des tourillons qui tiendront mieux les murailles dans les tours.

Je dois encore
-finir les chemins de ronde
-équarrir le bas des portes
-poncer le tout

Et après Noël,
-créer un escalier le long du logis
-faire le système de treuil pour la herse
-créer des échelles
-percer les meurtrières et faire le toit à l'arrière du Logis
-créer un "mur cassé" que le bélier pourra "détruire"
-transformer le RDC d'une tour en prison en lui adjoignant une porte

Au final, il restera de cette couleur je le trouve super comme ça.

Publié

Partager

7. Prêt pour noël

En étant bien organisé, en fait, ça passe!

J'ai donc commencé par faire les découpes et collages des chemins de ronde. Pendant ce temps là, finition et ponçage des éléments principaux.

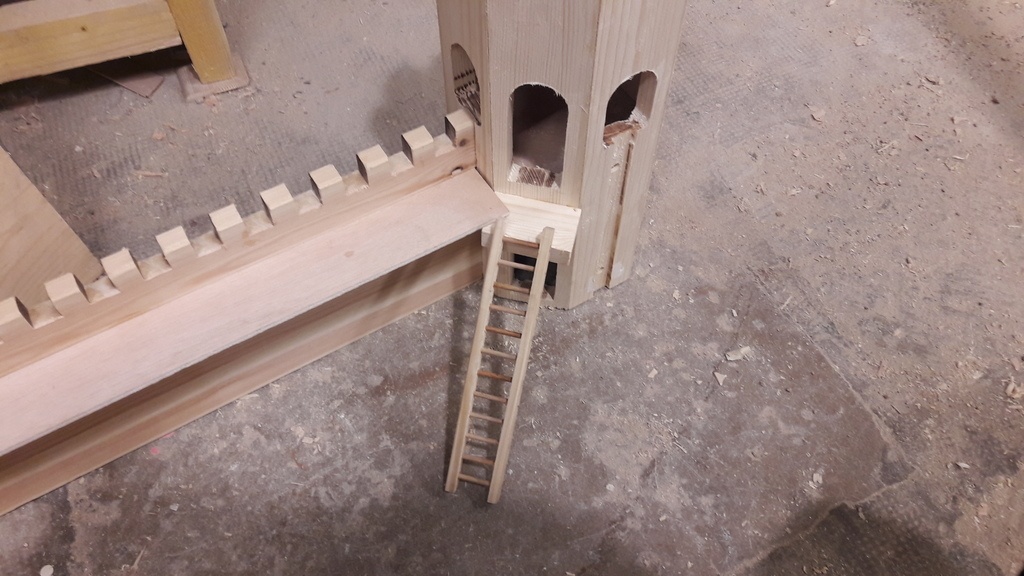

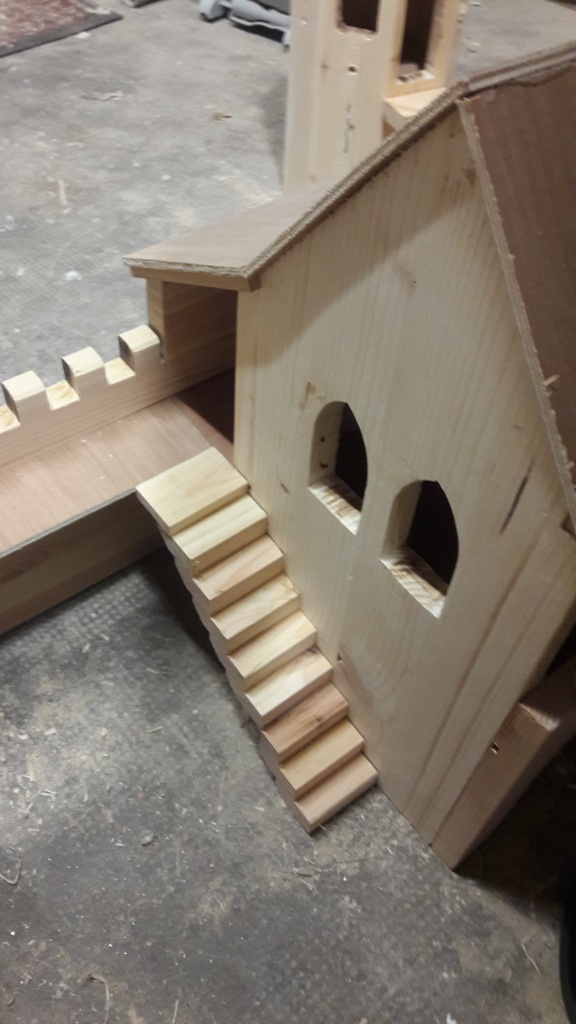

Comme il me restait du temps, je me suis attelé à une échelle (vive les pics à brochette). Et puis entre deux collages, j'ai fait un escalier assez large que j'ai ensuite découpé en deux.
Encore du temps entre deux collages? Meurtrières de la face arrière et toit de cette partie.

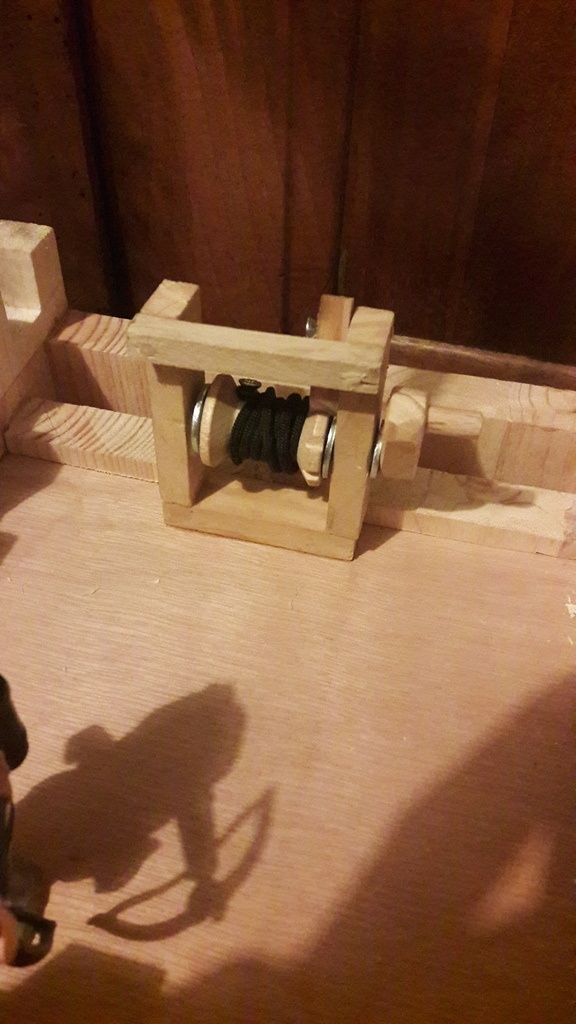

Je n'allais pas m'arrêter en si bon chemin: mécanisme de relevage de la herse.

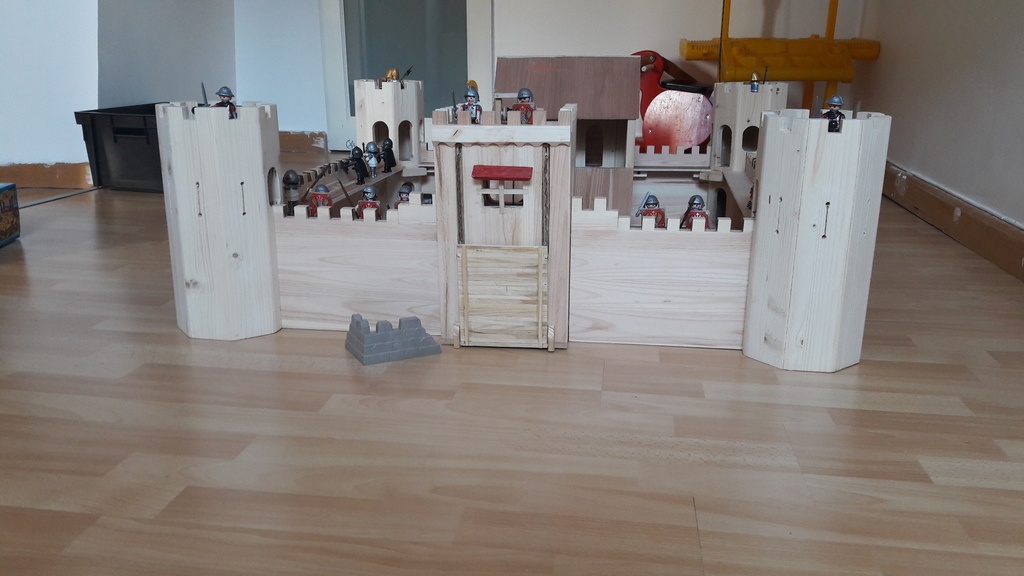

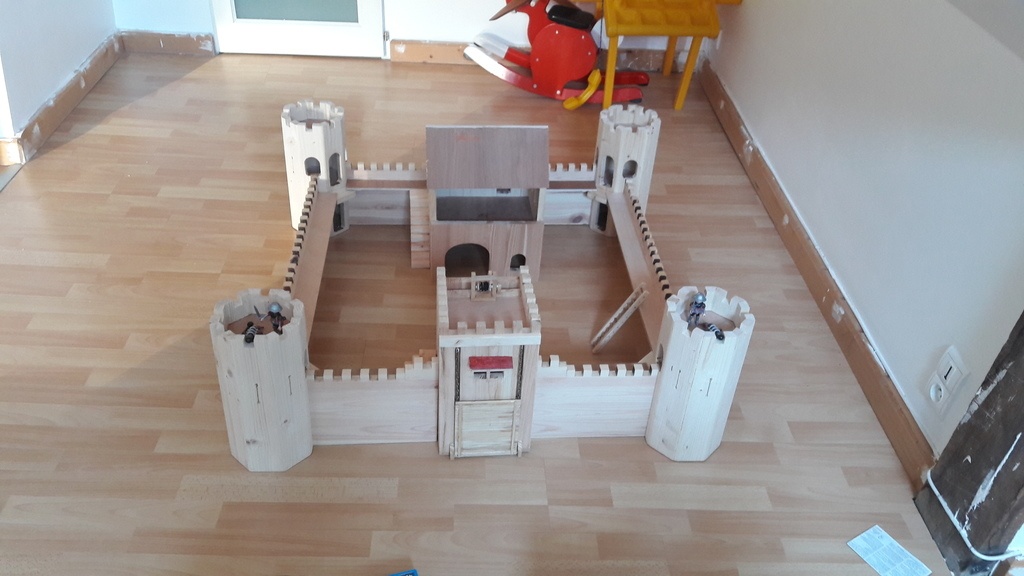

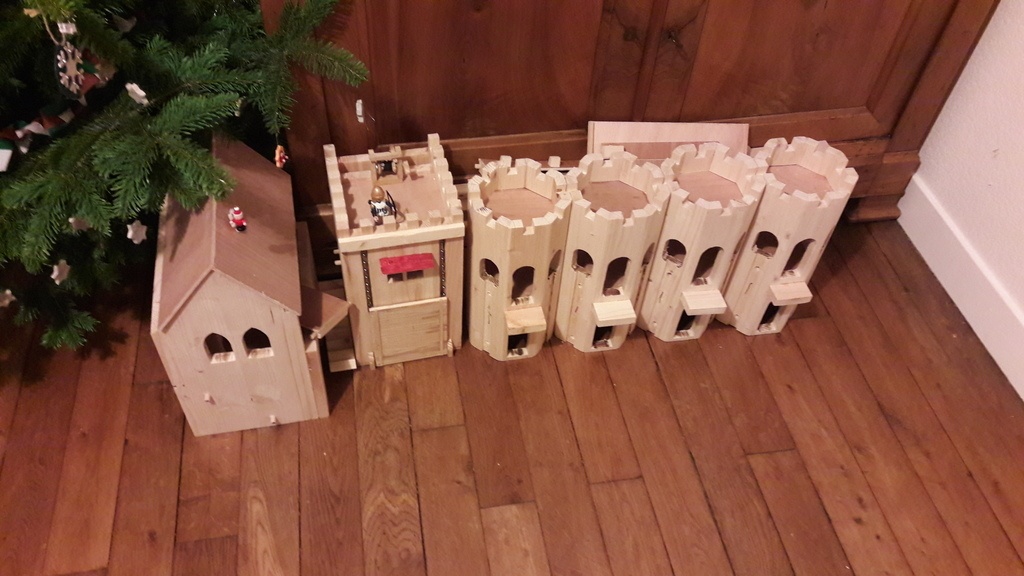

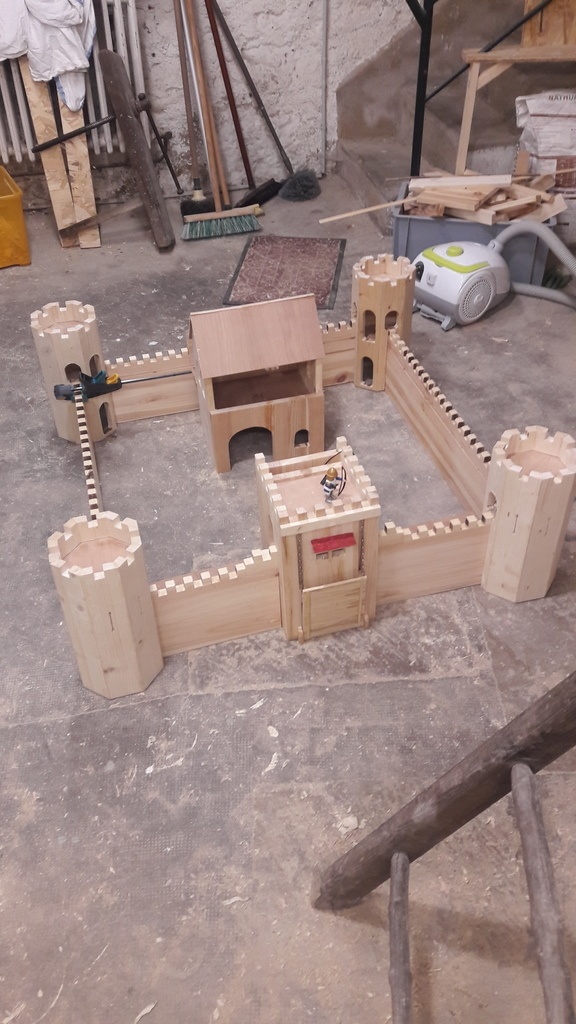

Et voilà! Plus qu'à le mettre sous le sapin!

Après mise en place, je me suis rendu compte que mon fils tenait accroupi dans la cour du château.
Il n'y a pas de mur cassé (mon fils n'en voulait pas) et pas encore de porte de prison, mais ça ne l'empêche pas de jouer!

Publié
