Apprentissage de l'escalier.

  Ce pas à pas présente un projet en cours de réalisation.

Apprentissage de l'escalier.

Un pas à pas pour le tracé et la construction des escaliers.
Du droit au Courbe,en commençant gentiment pour apprendre plus et aller plus loin.


Partager

Petit prologue

Bonjour,
Je me lance, depuis le temps que je tourne sur ce site et tout ses pas à pas à mon tour.

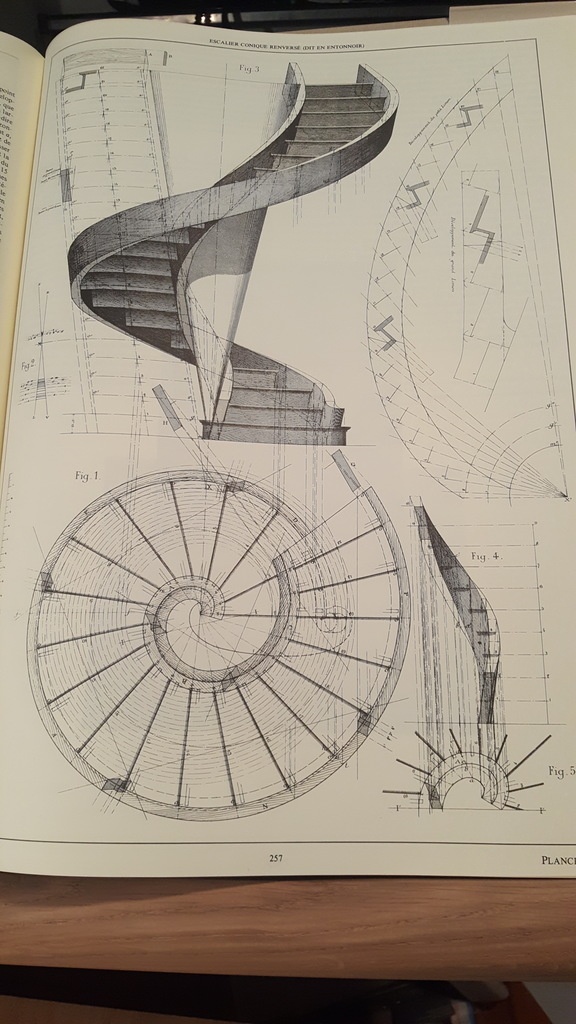

L'envie de réaliser un certains type d'escalier ma amener à prendre contact avec sylvainlefranccomptois et son fabuleux traités de l'escalier.
Je vais montrer les epures et maquettes d'escalier, en partis les pas à pas de Sylvain.
Si mes explications ne sont pas compréhensible n'hésitez pas à me dire.

Je commence donc avec l'épure d un escaliers quart tournant au 1/5.
Ma hauteur est de 2500.
On divise la hauteur par la hauteur de marché idéal.
2500/180=13,88 >14
Arrondis à 14 c'est plus simple, on divise la hauteur par 14 pour avoir la hauteur de marchés précise
2500/14=179,6.
Enfin pour savoir le girons(la largeur de la marche ) ont dit merci à mr Blondel. 630-(2×179.6)=273. 273 étant le girons.

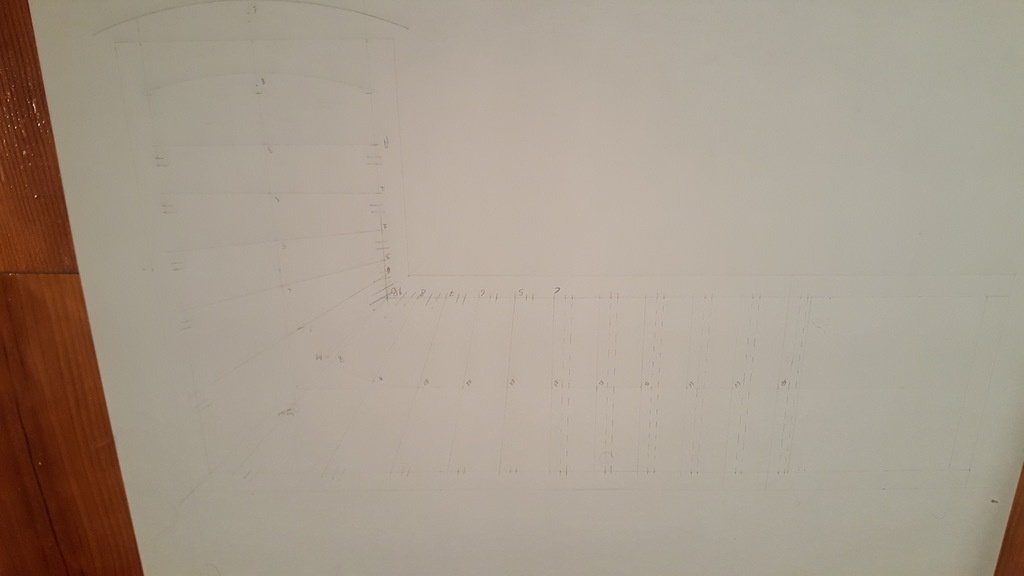

Sur lepure je trace ma largeur d'escaliers avec les limons en place et la ligne de foulées.
Ensuite sur la ligne de foulées je trace mes largeurs de marchés avec le compas.
Dans le tournant il faut réaliser la herse de balancement qui consiste à trouver la largeur des marches dans le tournant.
Avant ça il faut délimiter le nombre de marchés a balancer, généralement le double de la largeur de l'escalier.

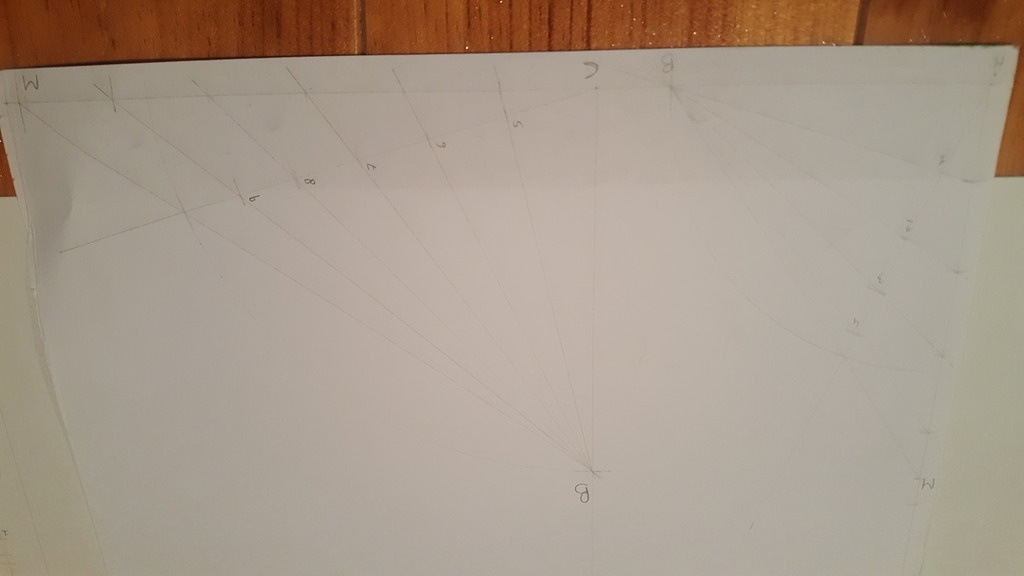

Pour ça sur une autre feuille tracer une droite et une perpendiculaire
Prendre la longueur du la dernière marchés droite à l'angle du limon et la reporter horizontalement AB dans mon cas et la longueur du girons AM verticalement.
Reporter le girons sur la verticale en partant de A.tracer des segments partant de B en ces points.
Avec le compas faire un arc de cercle de rayon AB qui va couper BM.
Tracer là droite de A à ce point qui coupe BM et qui coupe tout les autres segments.
On a les distances a reporter sur lepure et avec le compas.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.
