Escalier quartier tournant bas et haut en frêne olivier

Escalier quartier tournant bas et haut en frêne olivier

Escalier pour l'aménagement d'un comble perdu avec ouverture de trémie et création d'un chevêtre.

Mis à jour

Partager

Prise de mesures , traçage de la trémie, épure, escalier en atelier.

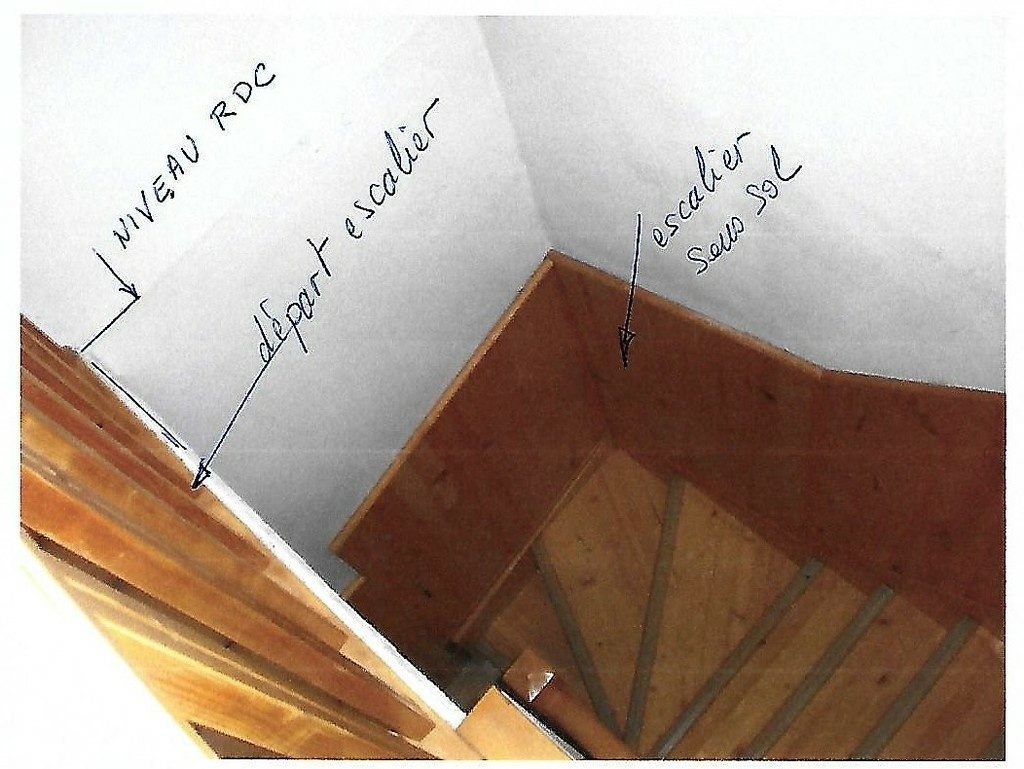

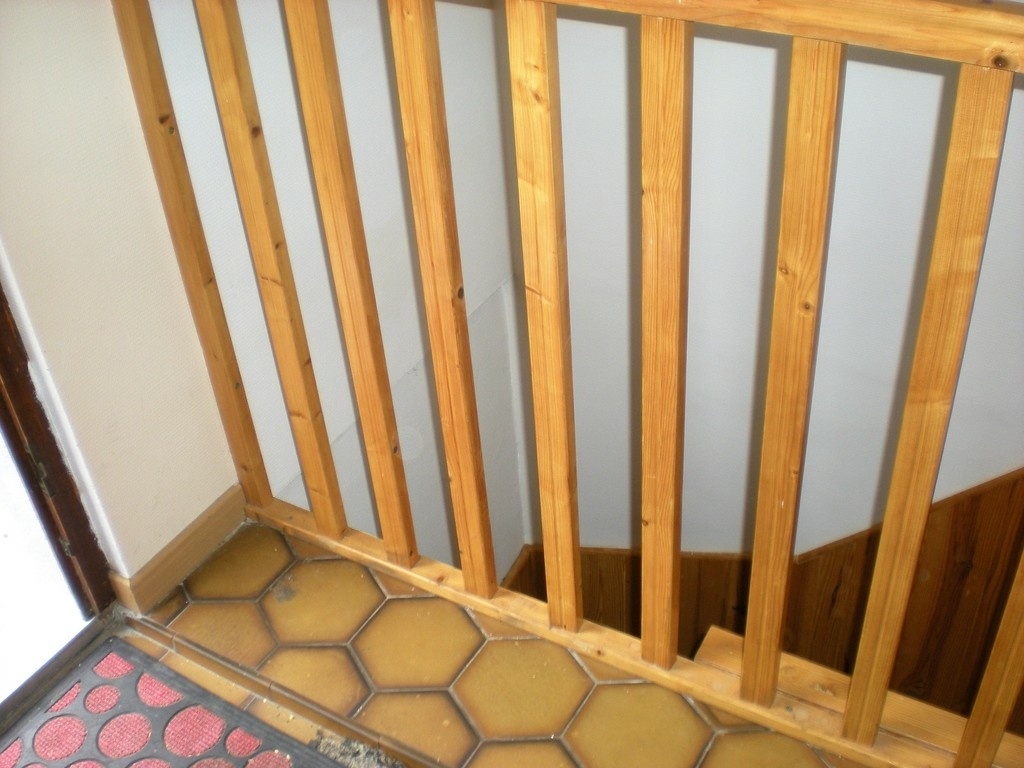

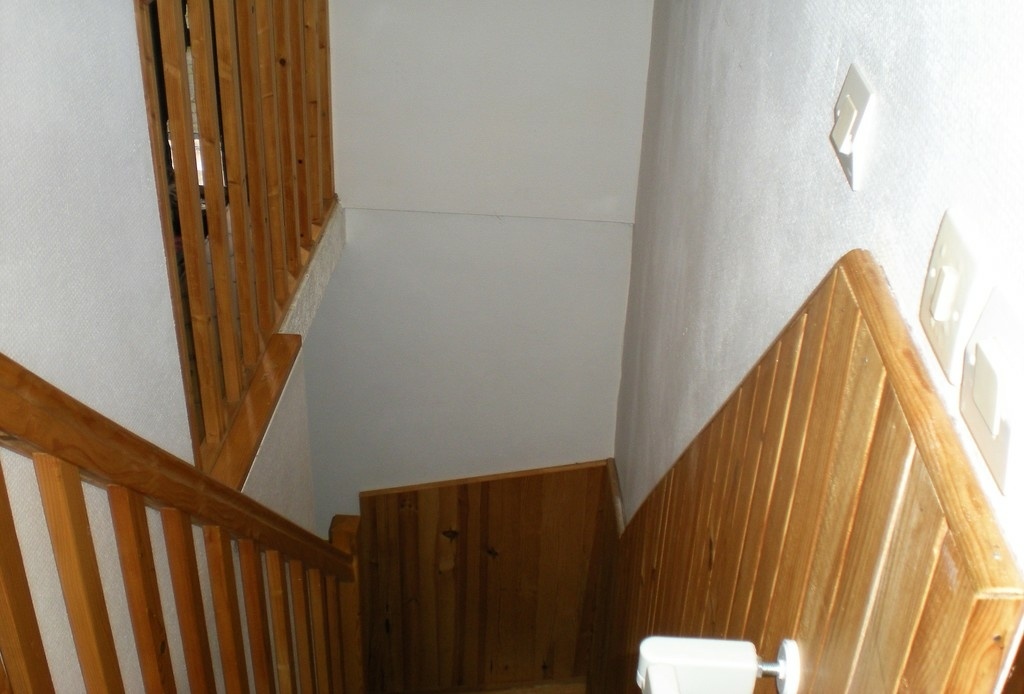

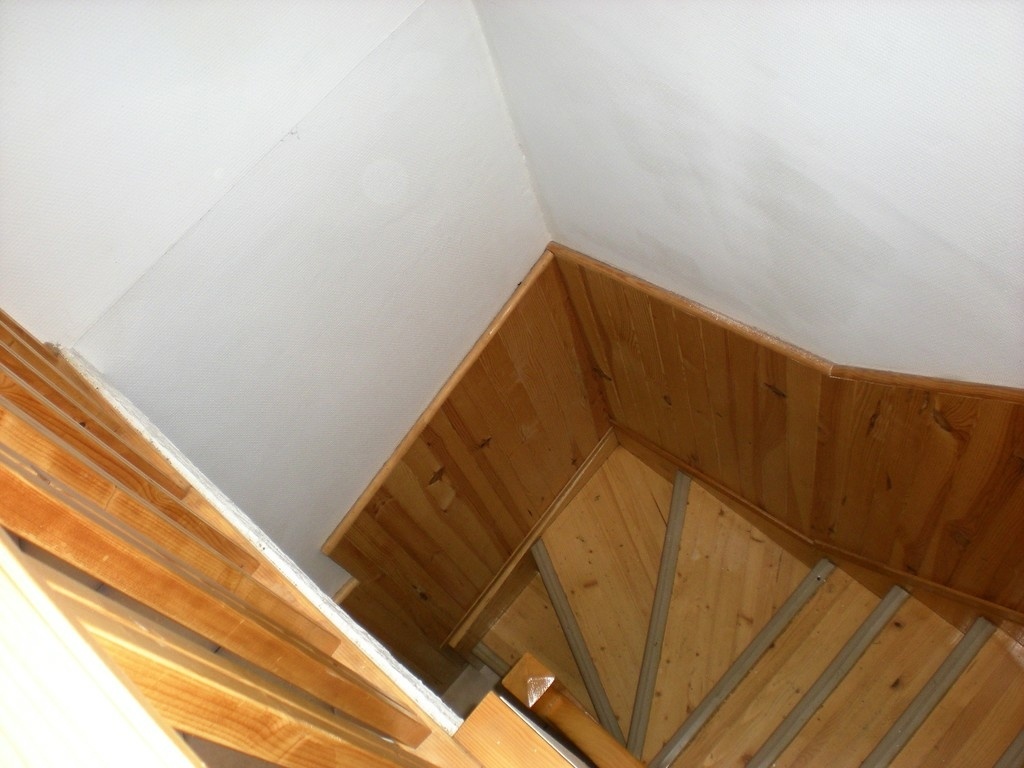

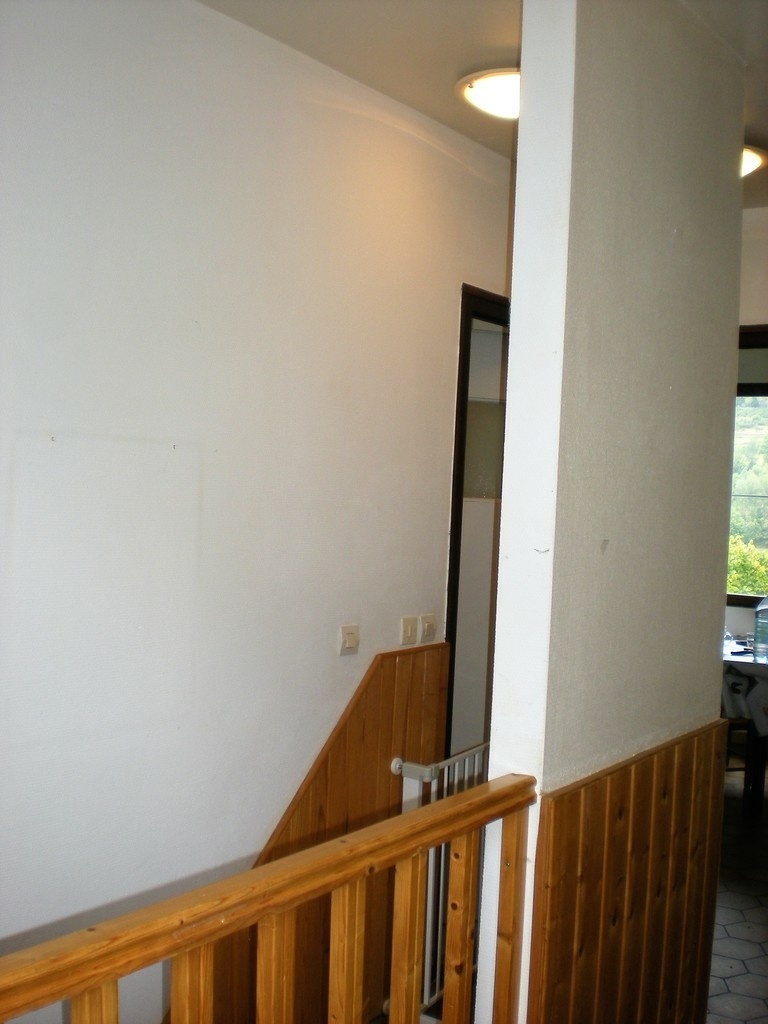

Vue d'ensemble du chantier.

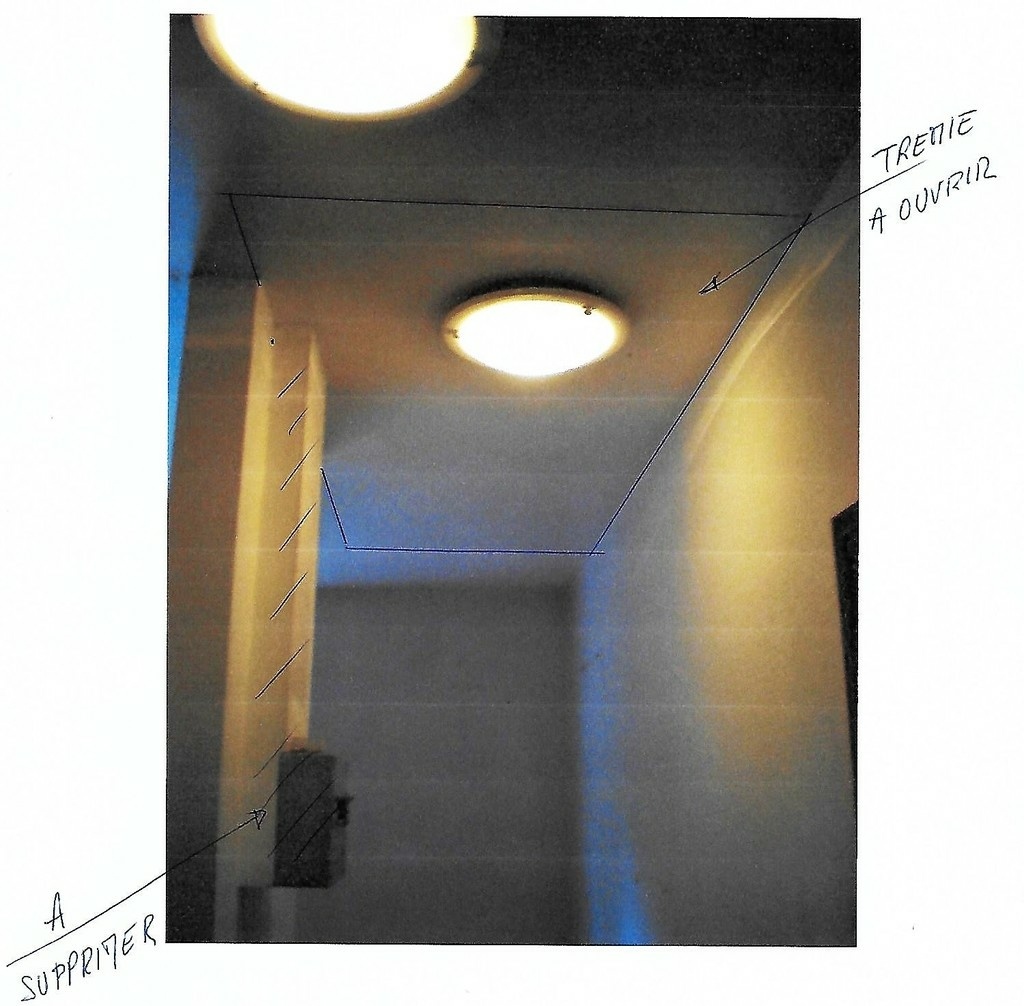

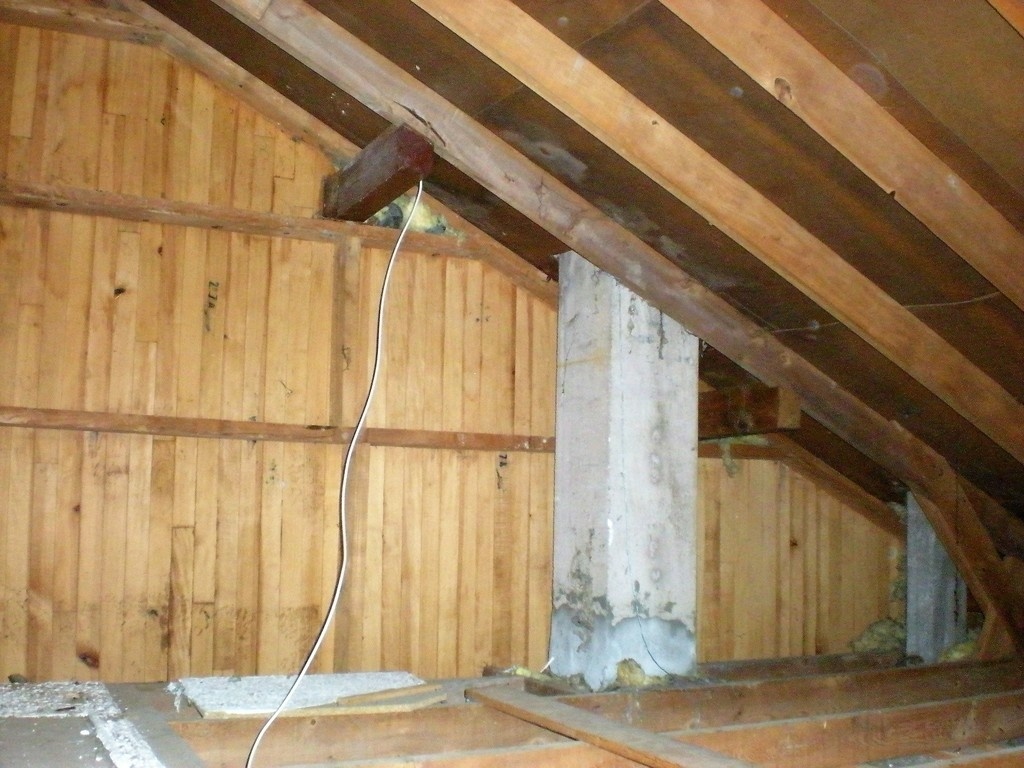

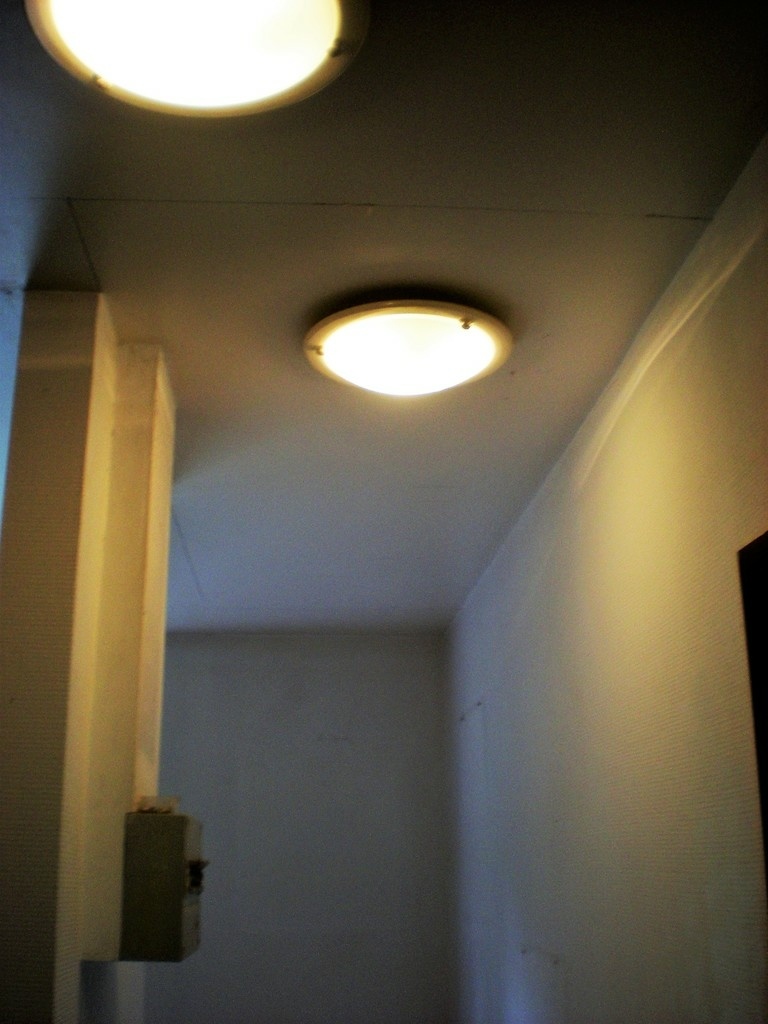

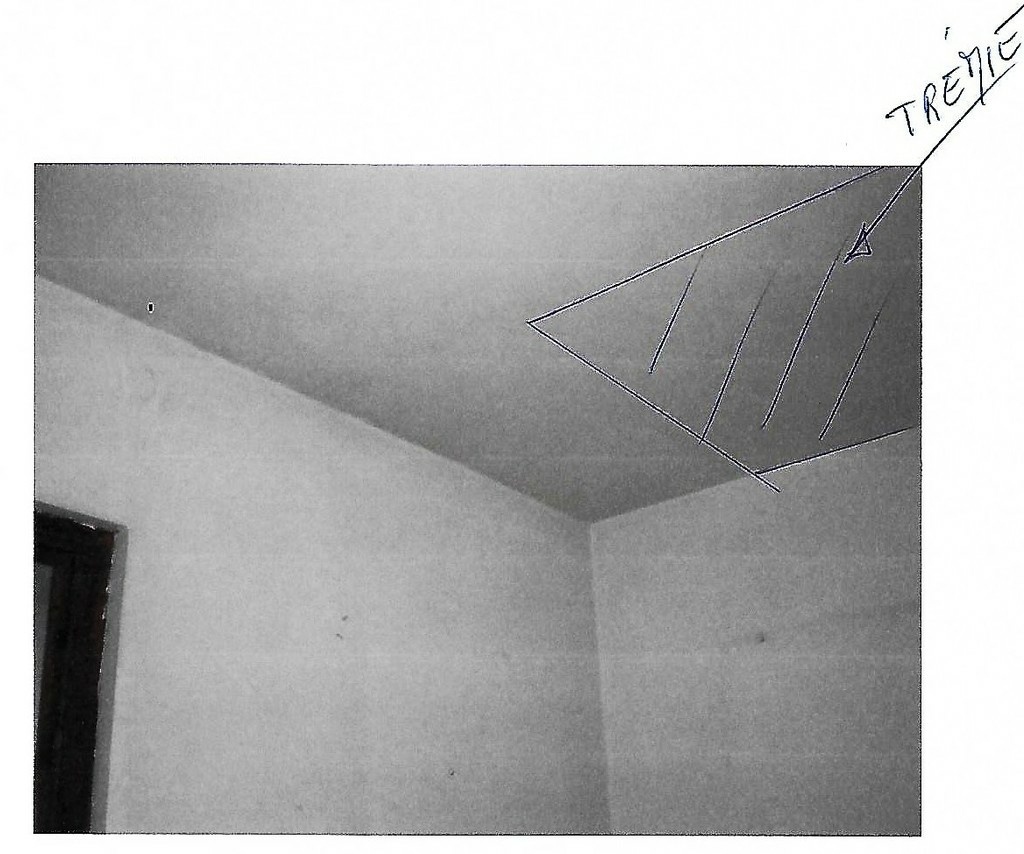

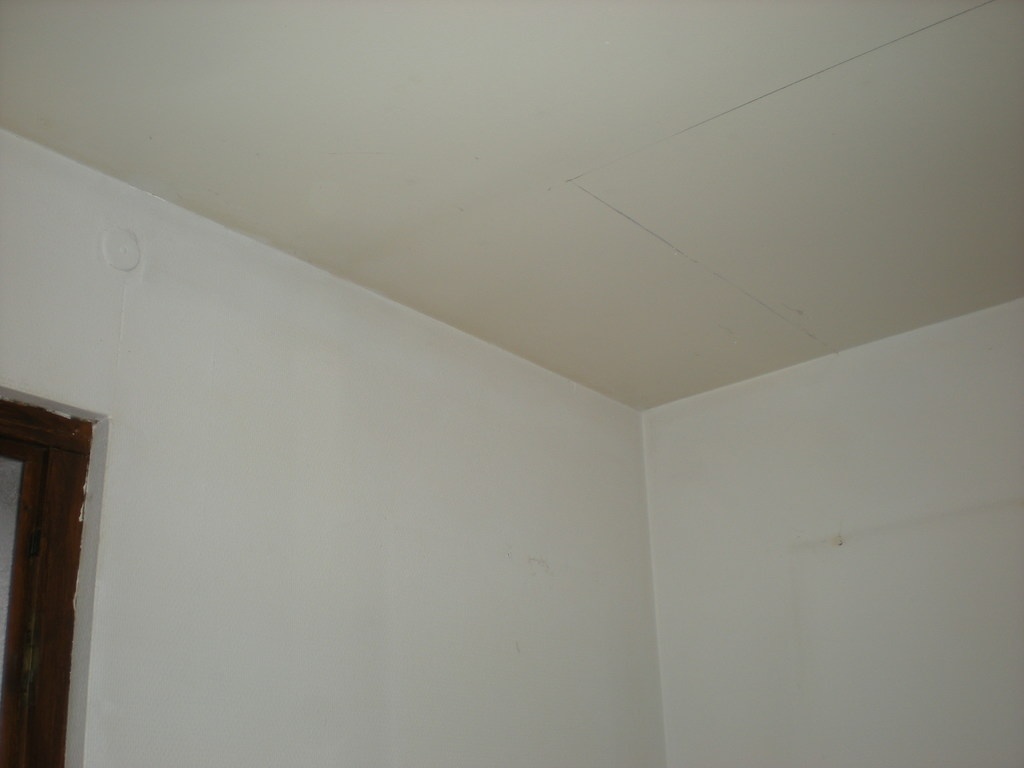

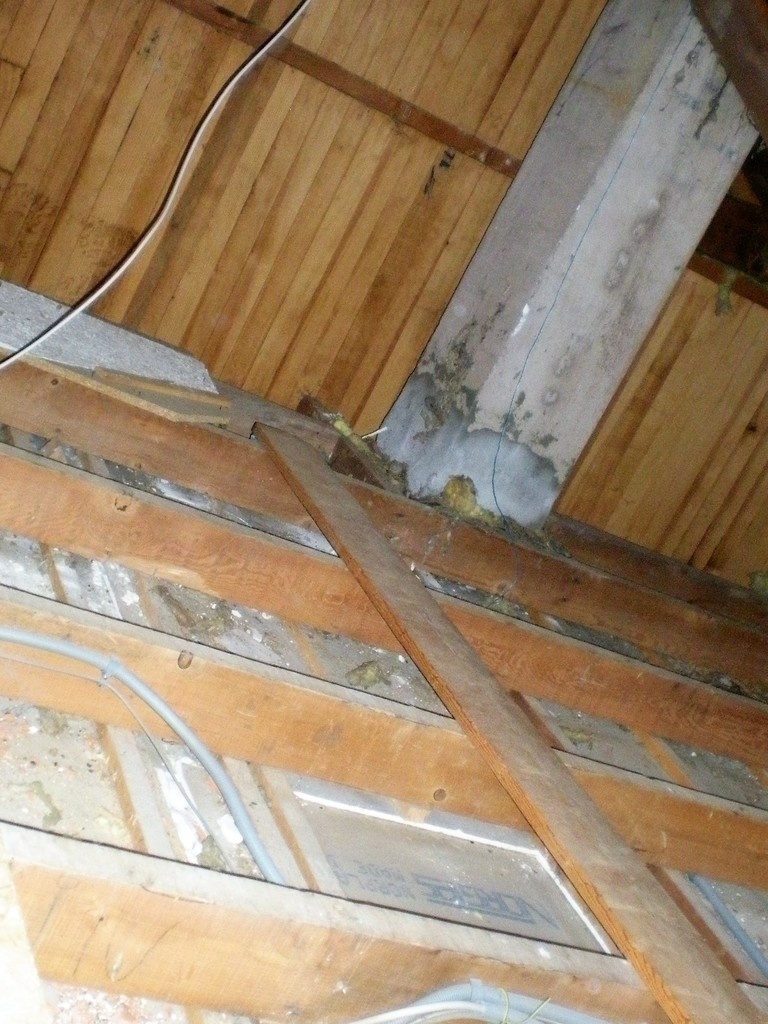

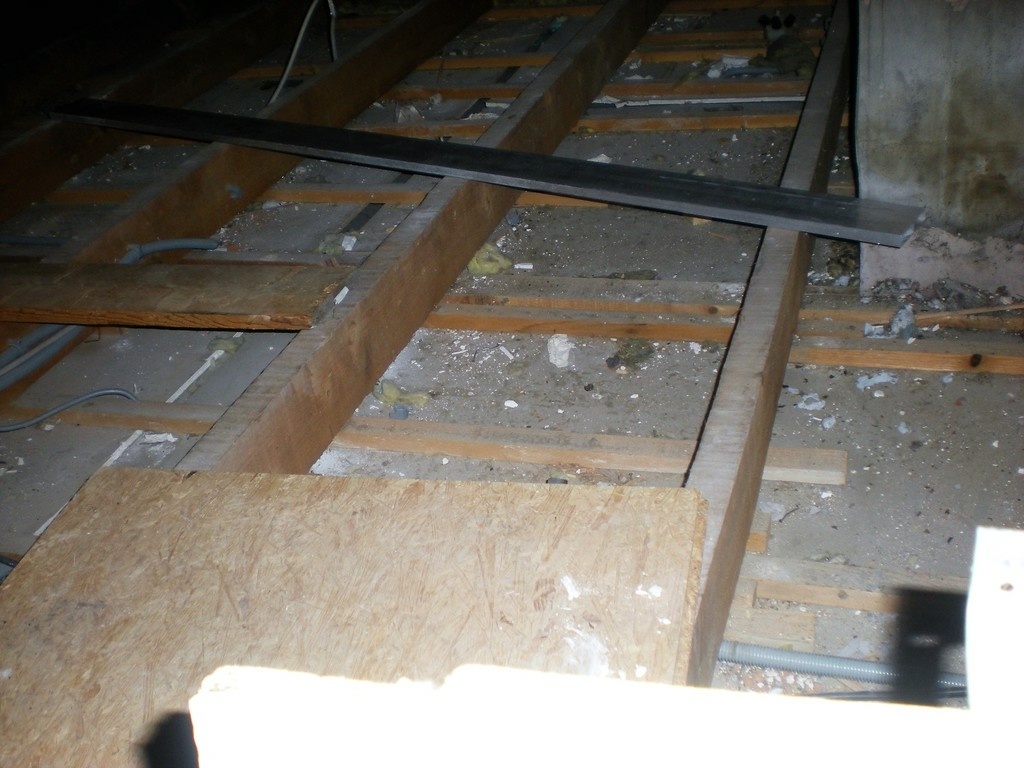

Future trémie et étage a aménager.

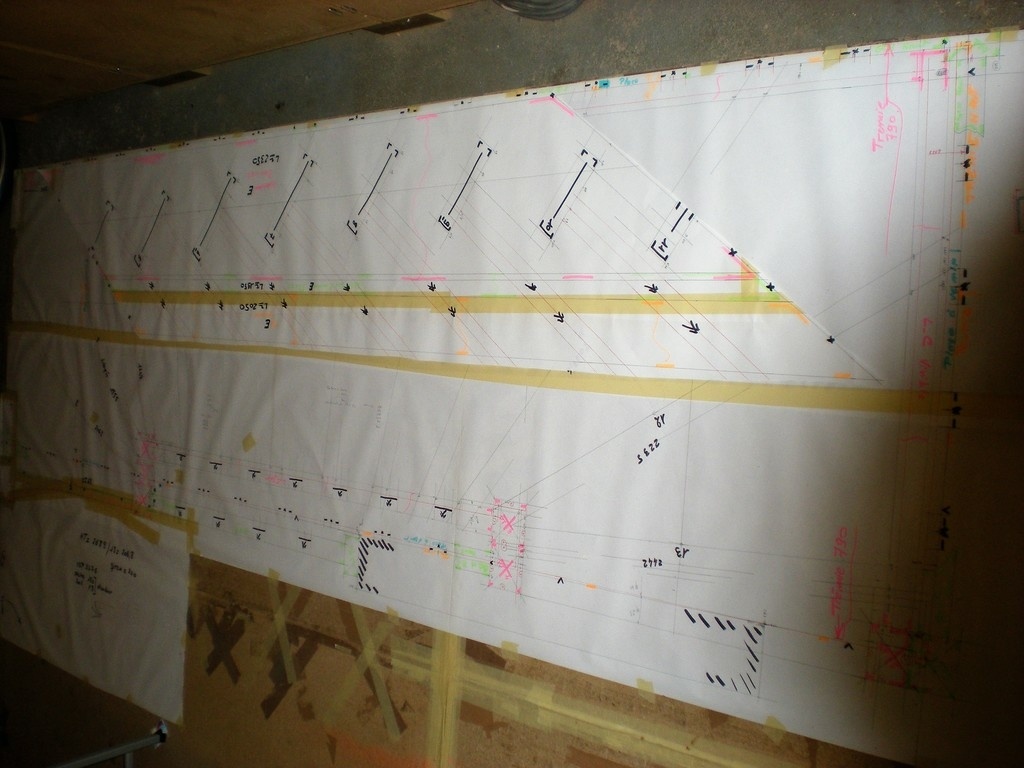

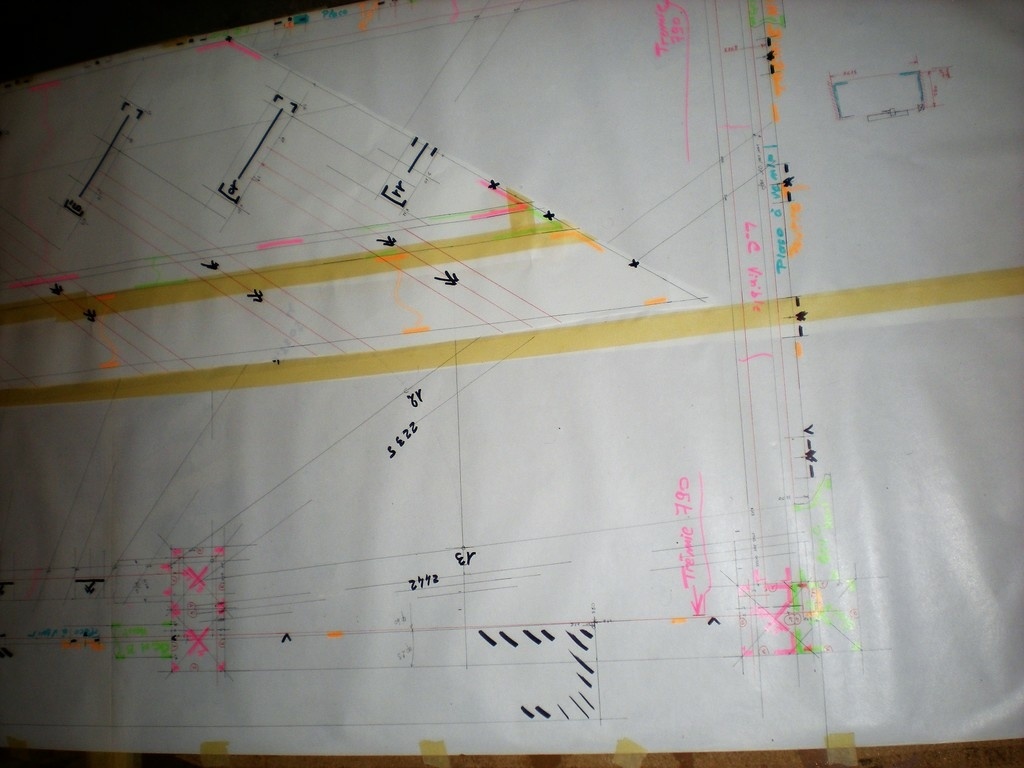

Epure.

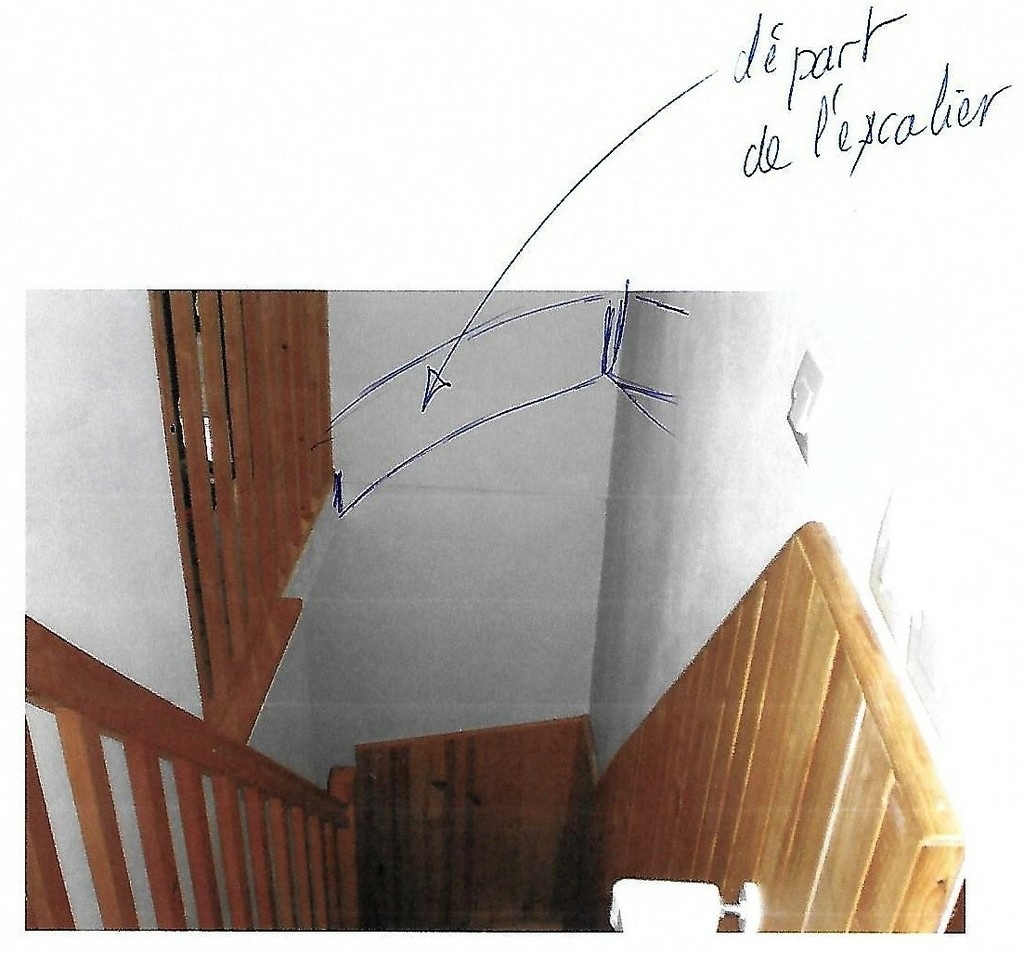

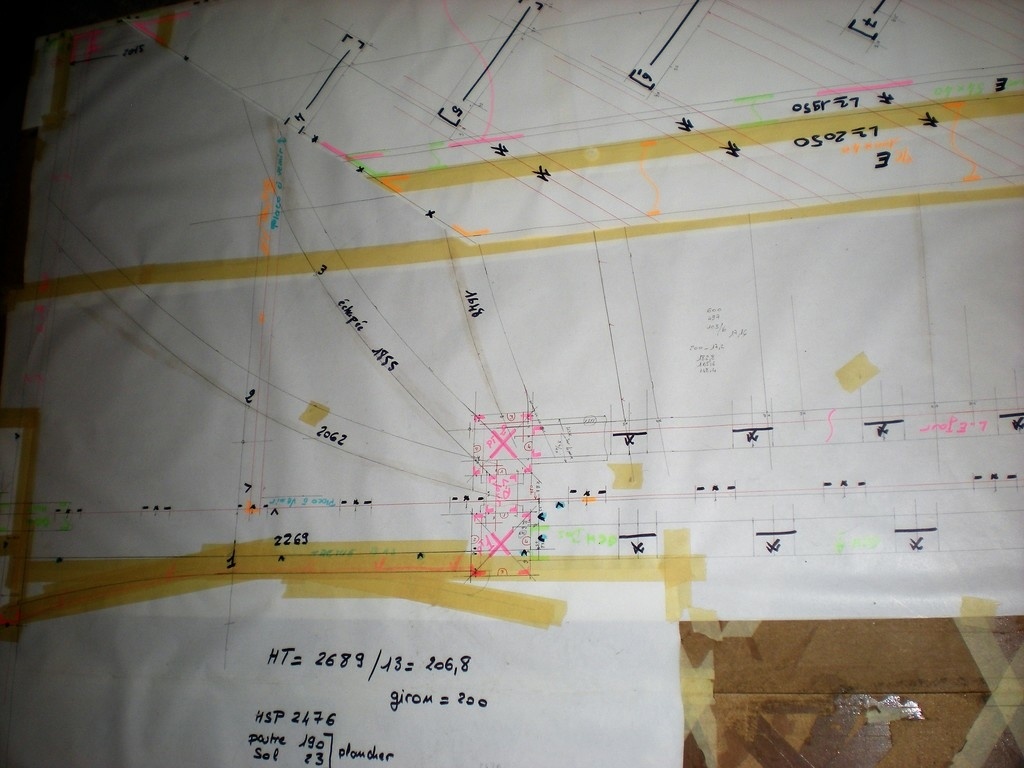

L'échappé de tête au départ a été résolue par la courbure des marches et à l'arrivée par le quartier tournant pour passer sous la pente du toit.

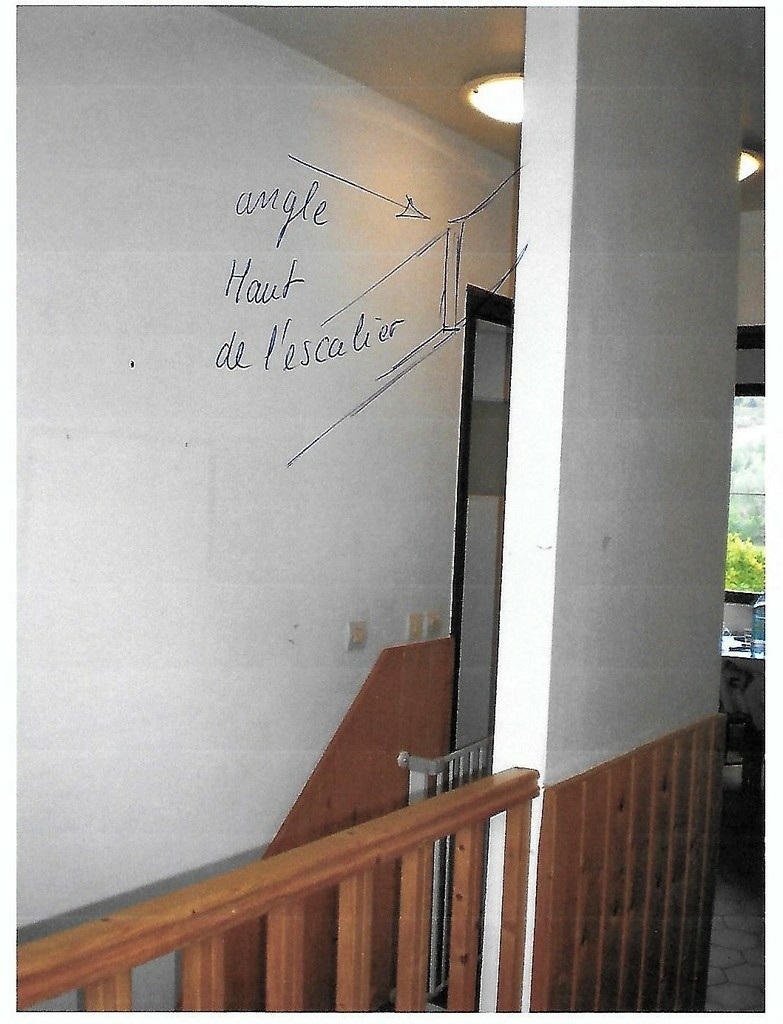

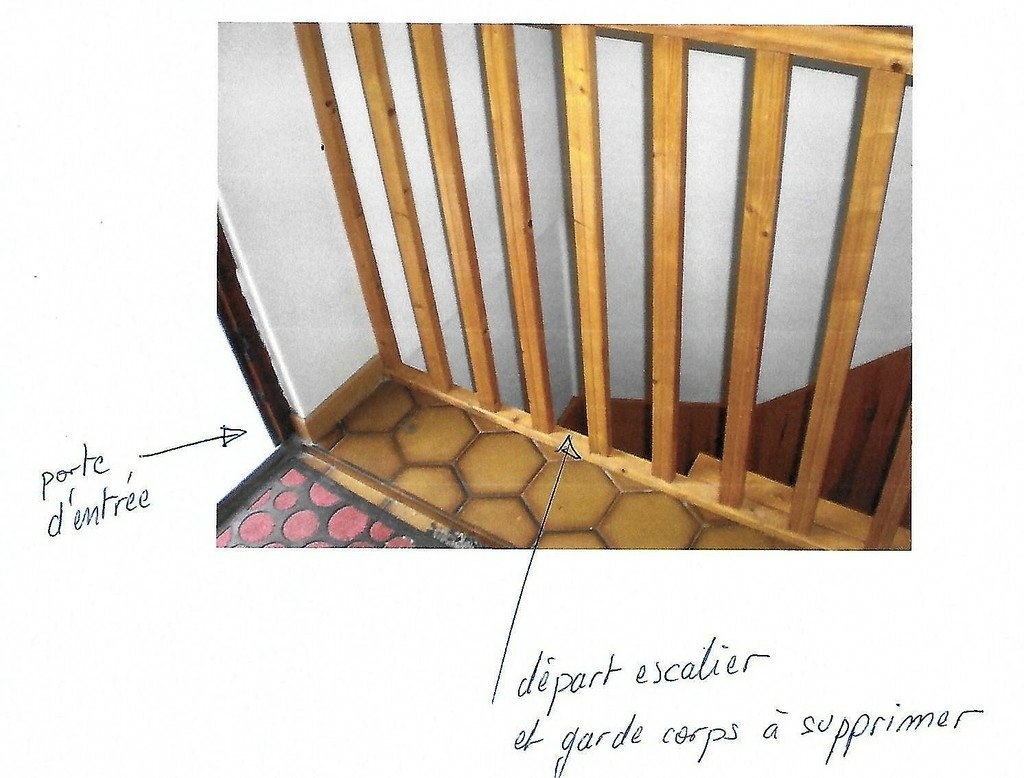

Pour le quartier tournant haut, il a fallu prévoir le passage avec la porte au RDC, l'échappée avec l'escalier bas, l'échappée avec la pente du toit et le doublage à venir.

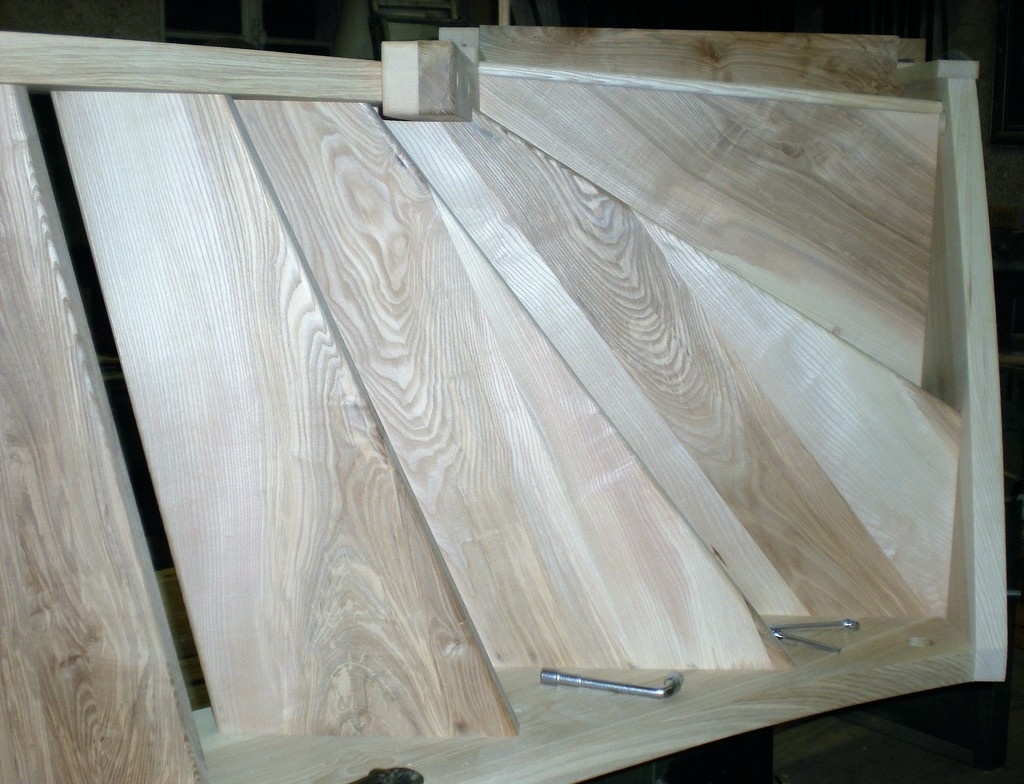

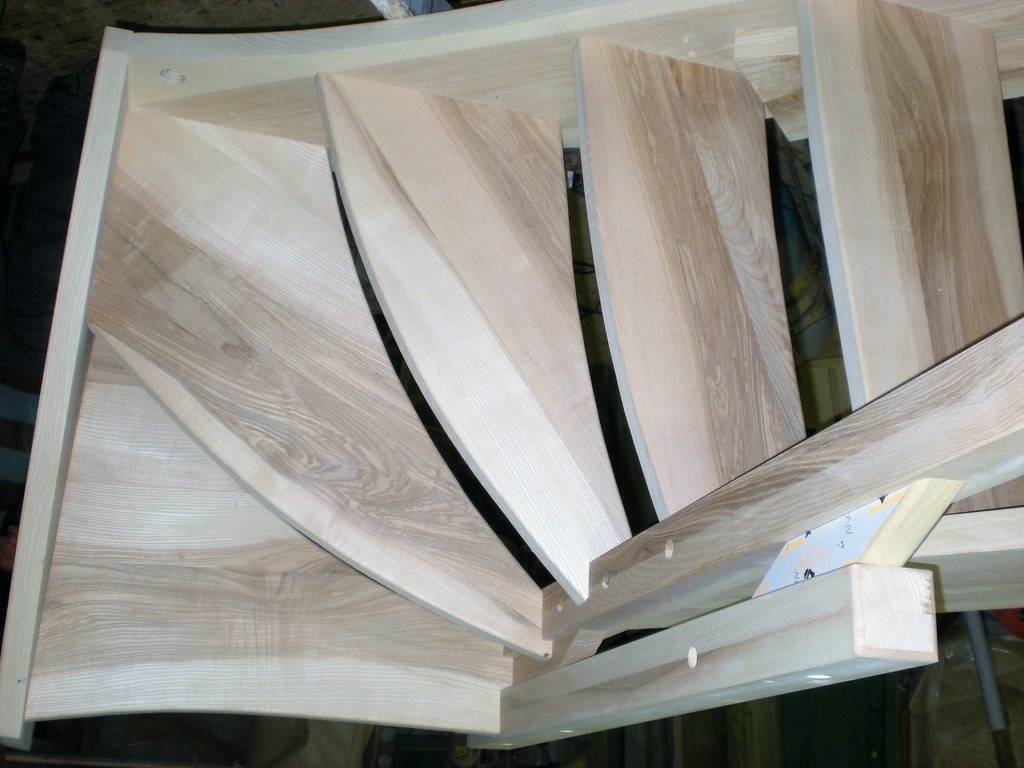

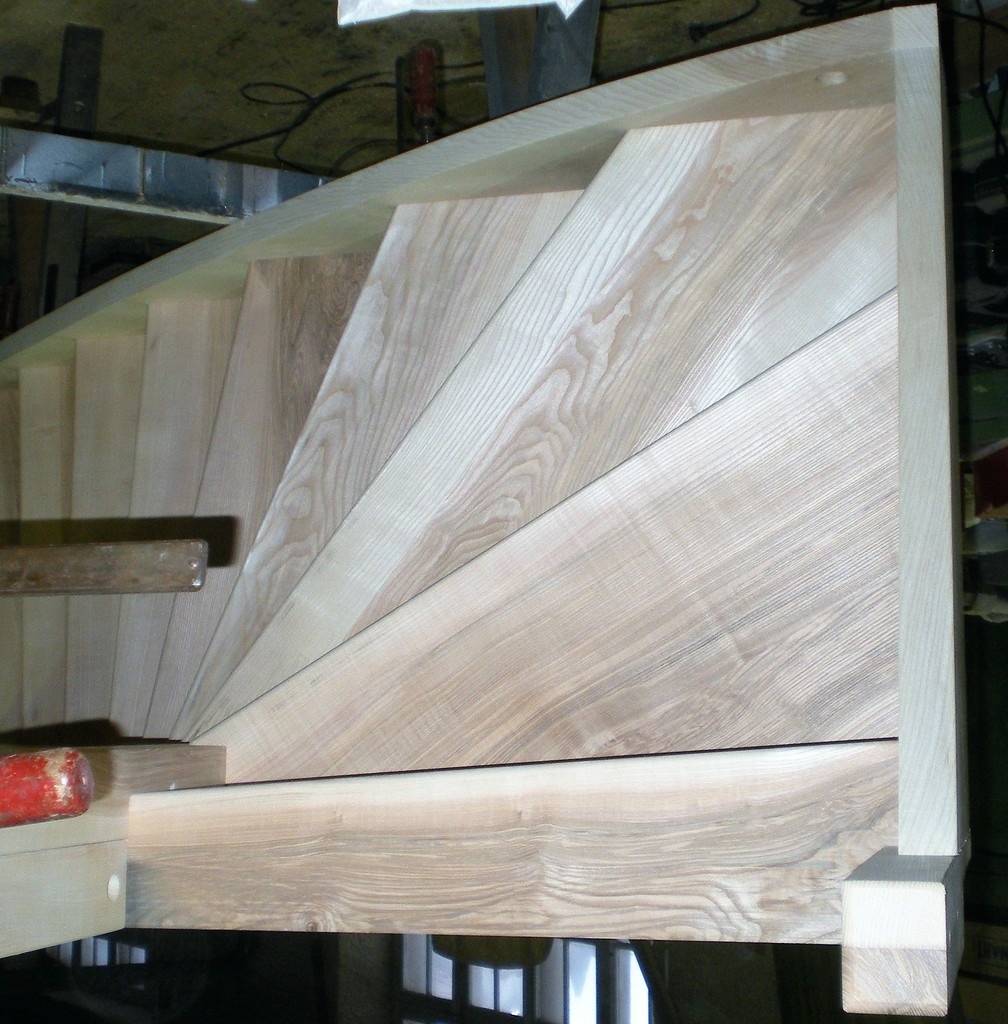

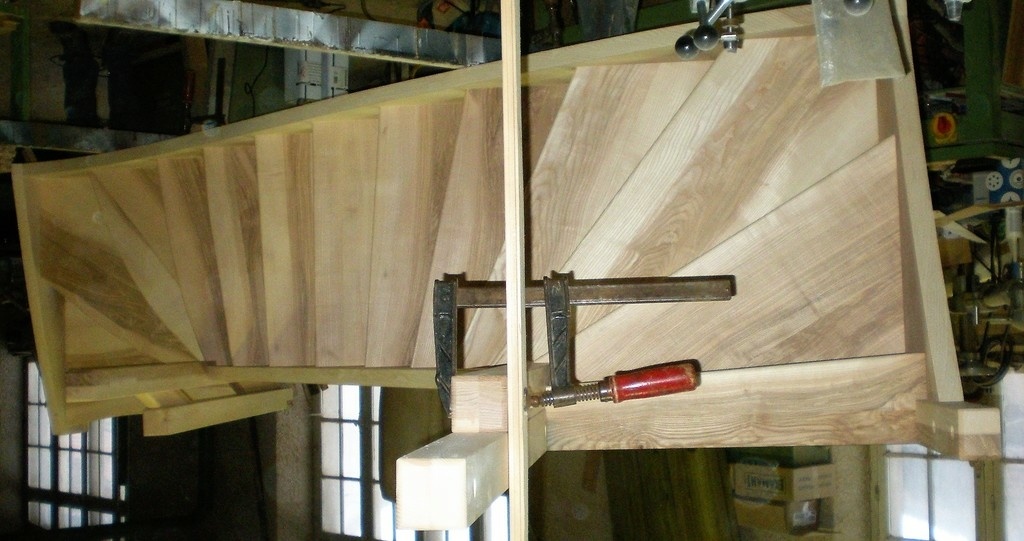

Escalier en atelier.

J'ai effectué l'étude et le traçage de cet escalier.
Je n'ai malheureusement pas de photo sur place.

Publié Mis à jour


Discussions

kajmed a publié le pas à pas "Escalier quartier tournant bas et haut en frêne olivier".il y a 6 mois
executionbois


j'aime bien le dépard et l'épure

kajmed


Merci, la courbure des marches a été guidée par l'échappée, les trémies inférieure, supérieure et la position de la porte d'entrée.

stefchrys


Merci pour le partage, il va falloir aussi que je fasse mes épures sur papier c'est quand même bien pratique, ca s'achete ou ce genre de rouleaux?

executionbois


chez office dépôt, bruneau, les fournisseur de fourniture bureau.

kajmed


Si tu as une papeterie à proximité tu peux essayer de demander des rouleaux qui sont des chutes pour eux (ils peuvent être abimés d'une extrémité et ils ont des dimensions variables.)

executionbois


aussi.

kajmed


Pour les épures de "luxe" comme l'escalier à double révolution, j'ai acheté le papier et le calque ici

stefchrys


merci

sylvainlefrancomtois


Il est beau cet escalier ,plus que celui du bas !!
je n ai jamais travaillé de frêne olivier c est beau !! Facile a travailler ou pas ??

kajmed


Merci, c'est un bois assez dur qui est agréable à travailler (plus facile que le chêne) et il se ponce bien.
