Cinq escaliers dans une superbe maison à colombage.
Un petit droit à départ légèrement balancé.
Escalier 1 & 2 superposés: un simple quartier tournant suivi d'un double quartier tournant.
Escalier 3 & 4 superposés double quartier tournant.
Et en prime un trois marches.
Liste des articles

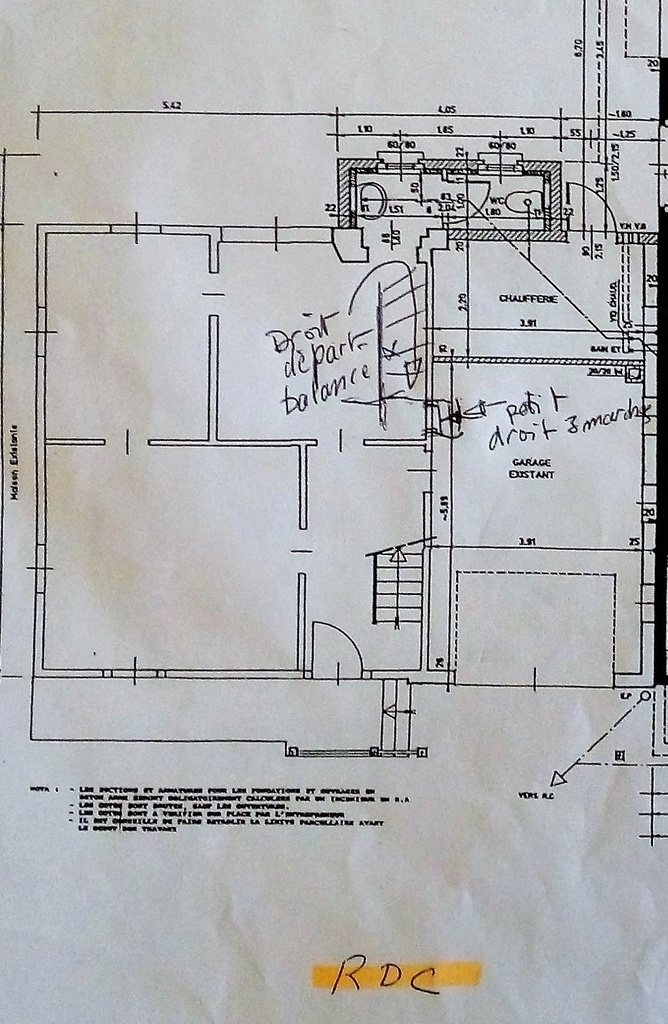

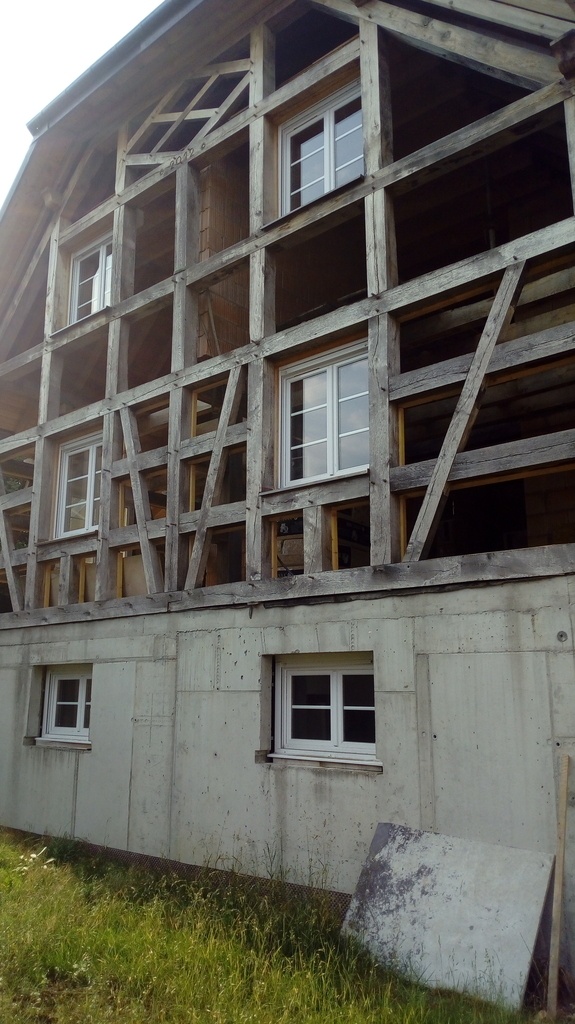

La maison

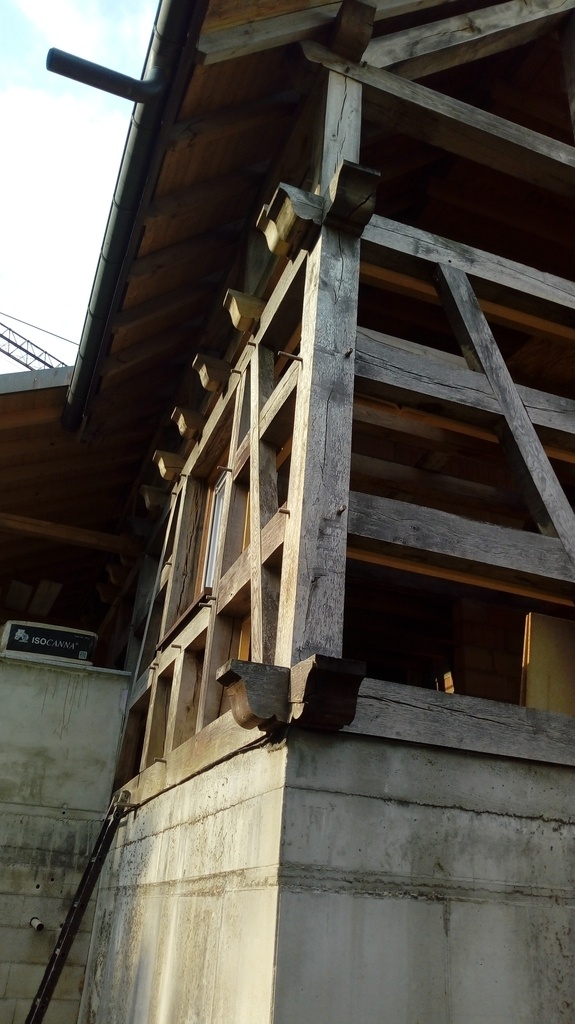

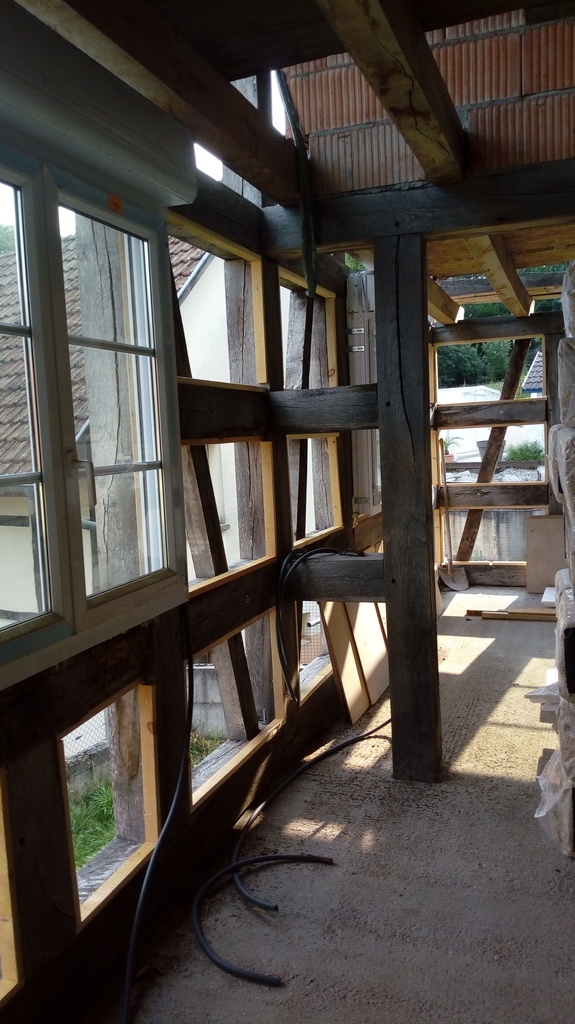

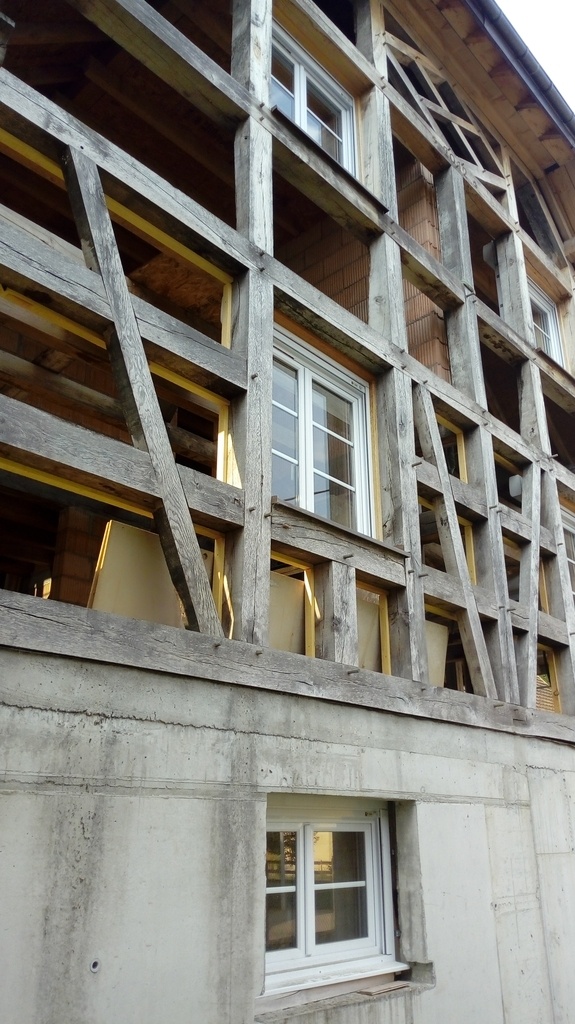

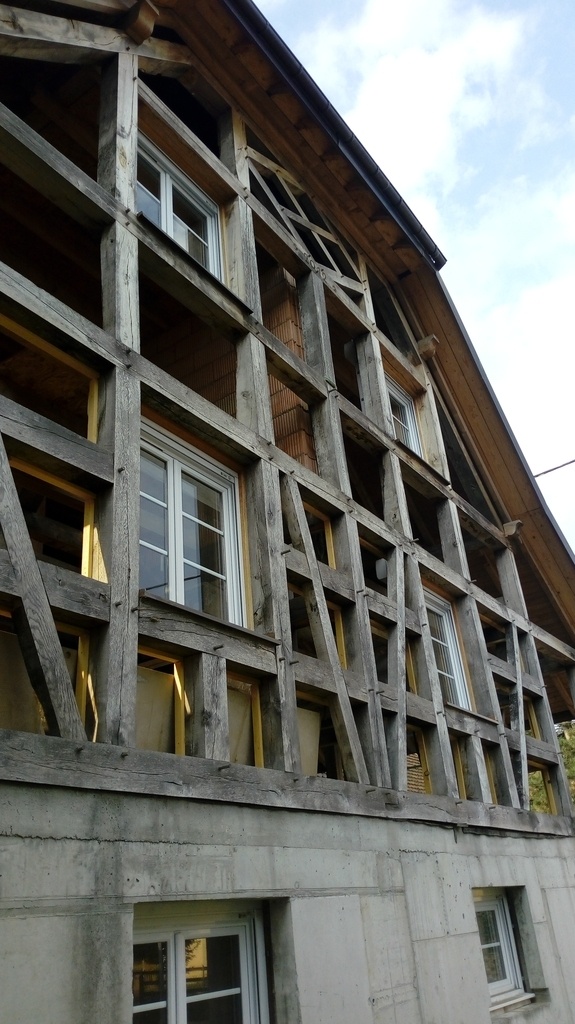

Maison à colombage constituée d'une partie ancienne rénovée et d'une grande partie neuve construite dans les règles de l'art. Toute l'ossature est en chêne.
Le petit droit avec départ balancé
Petit droit avec contraintes au départ: un boitier électrique à éviter et un accès aux autres pièces à préserver. A l'arrivée des poutres à contourner.

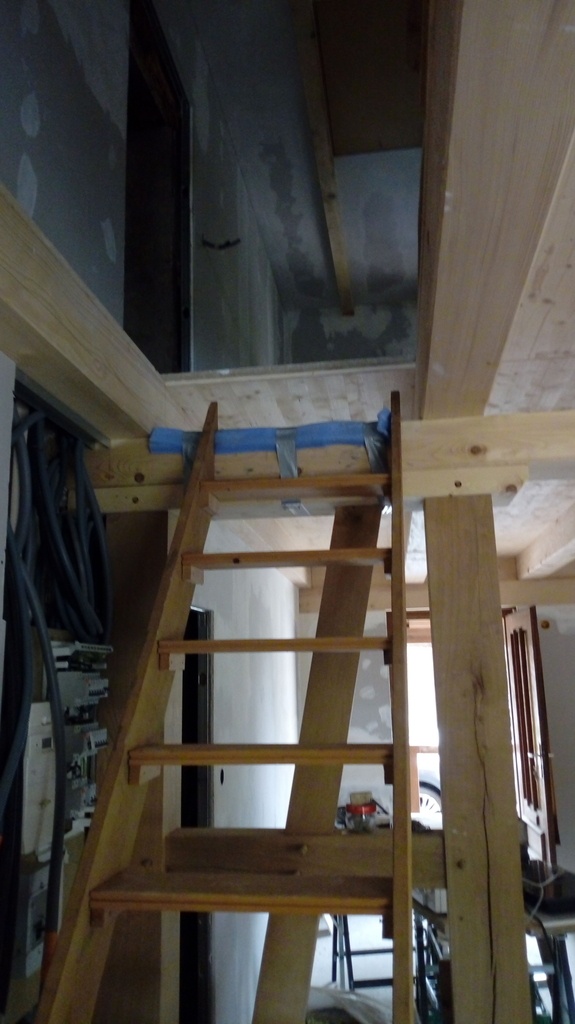

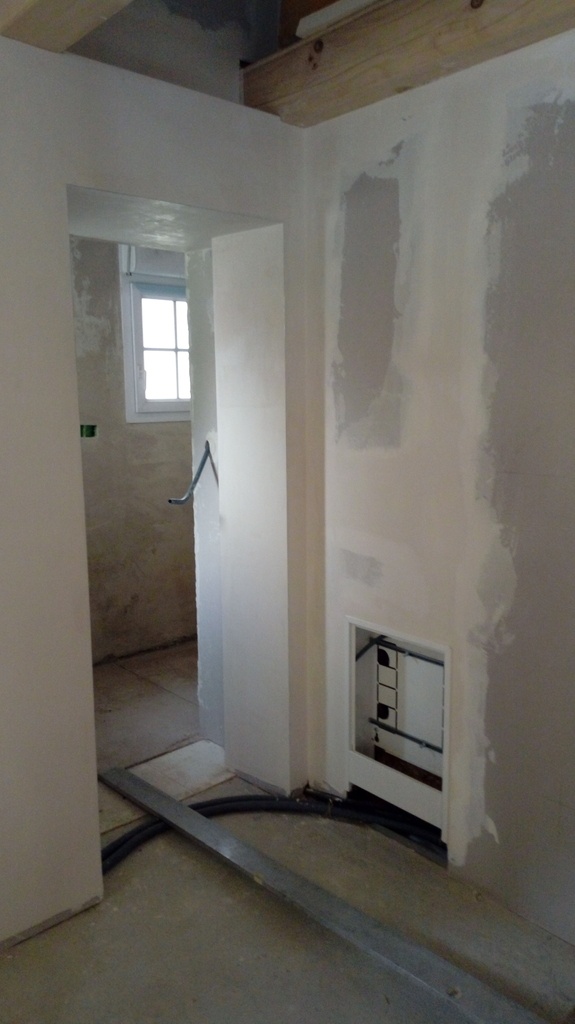

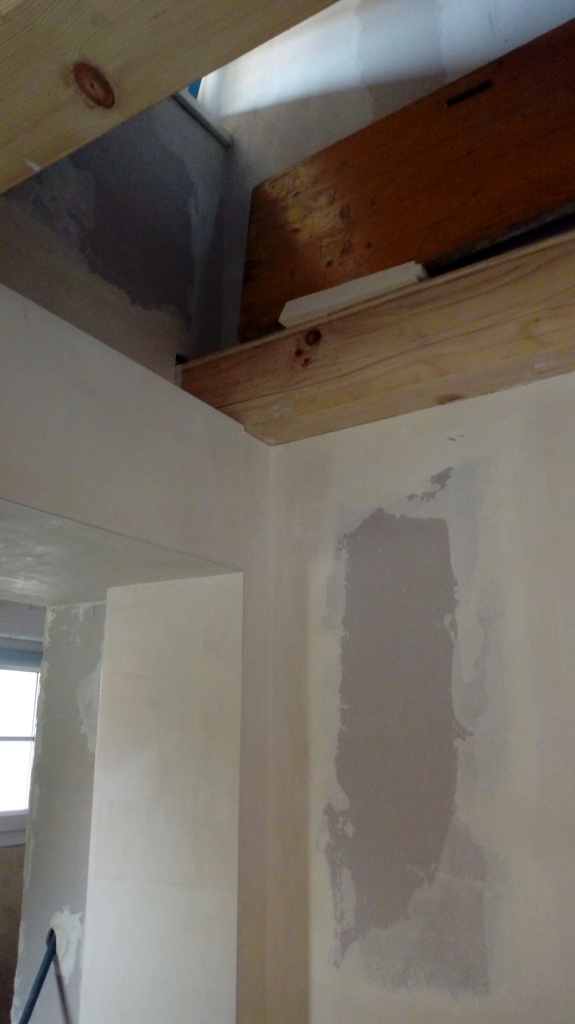

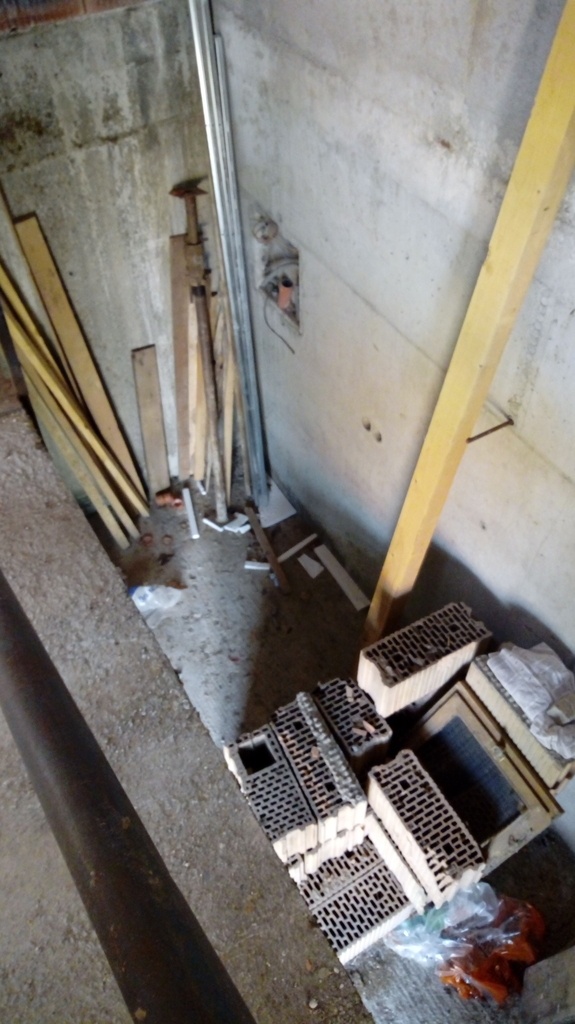

Les contraintes au départ.

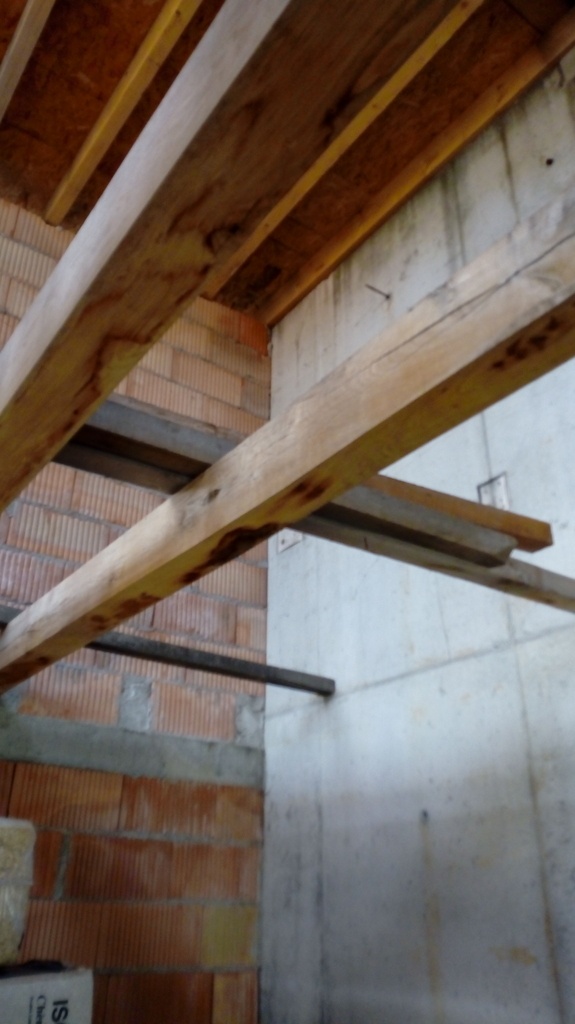

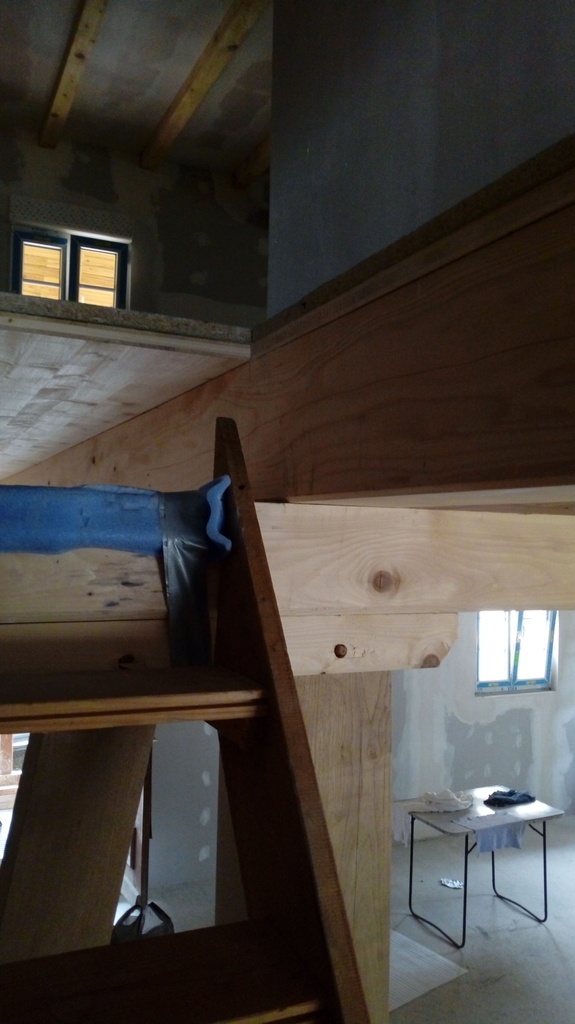

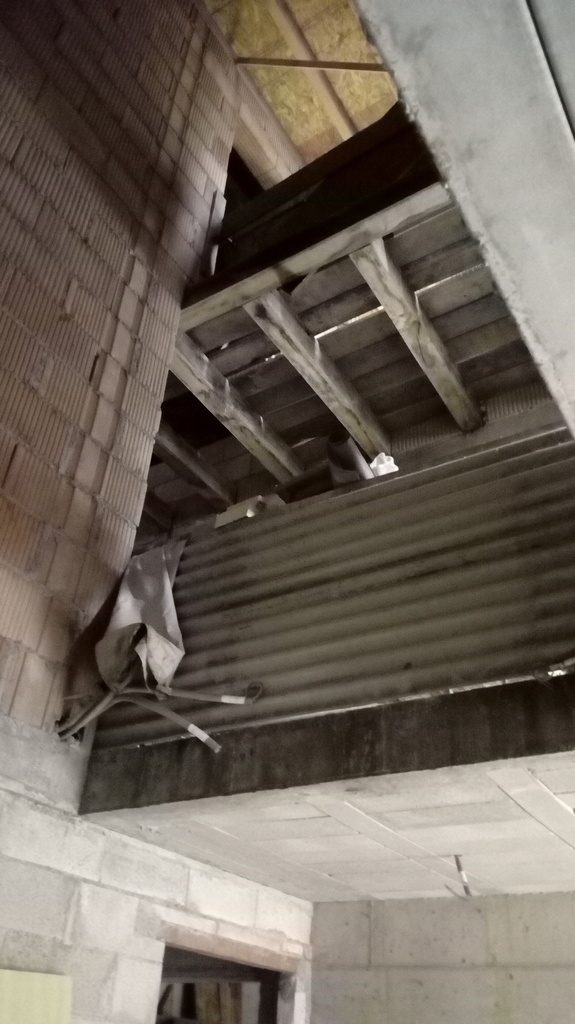

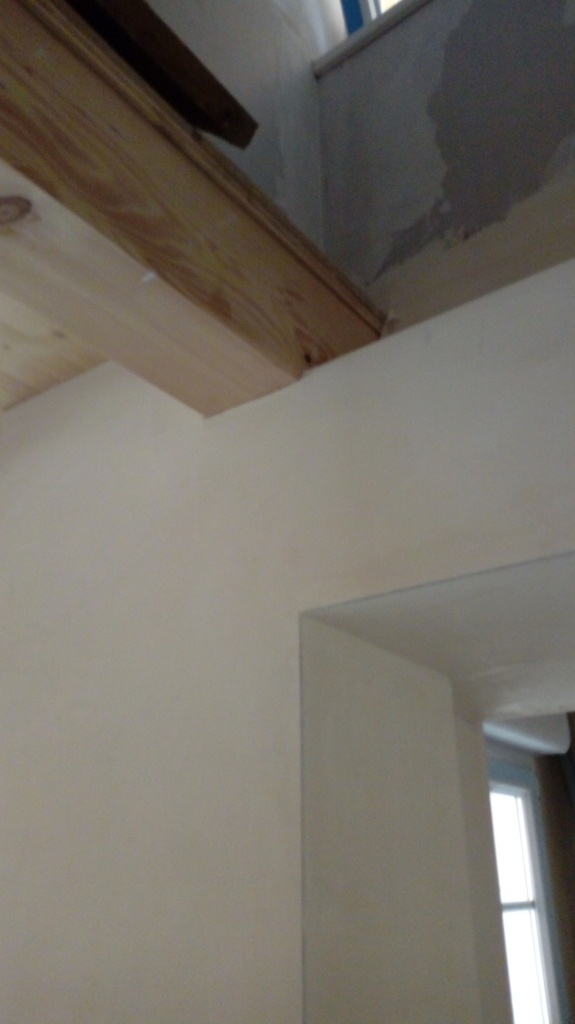

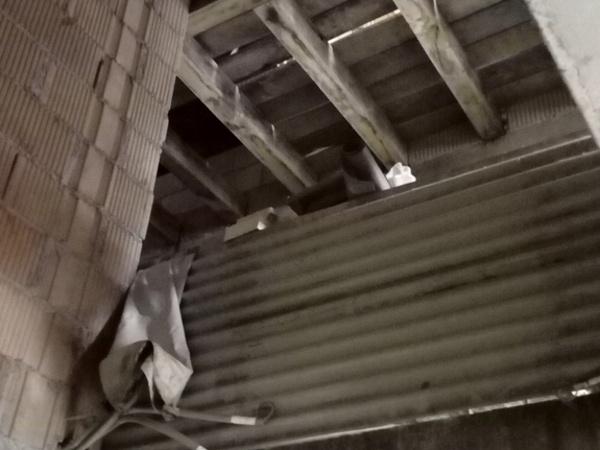

Les contraintes à l'arrivée.

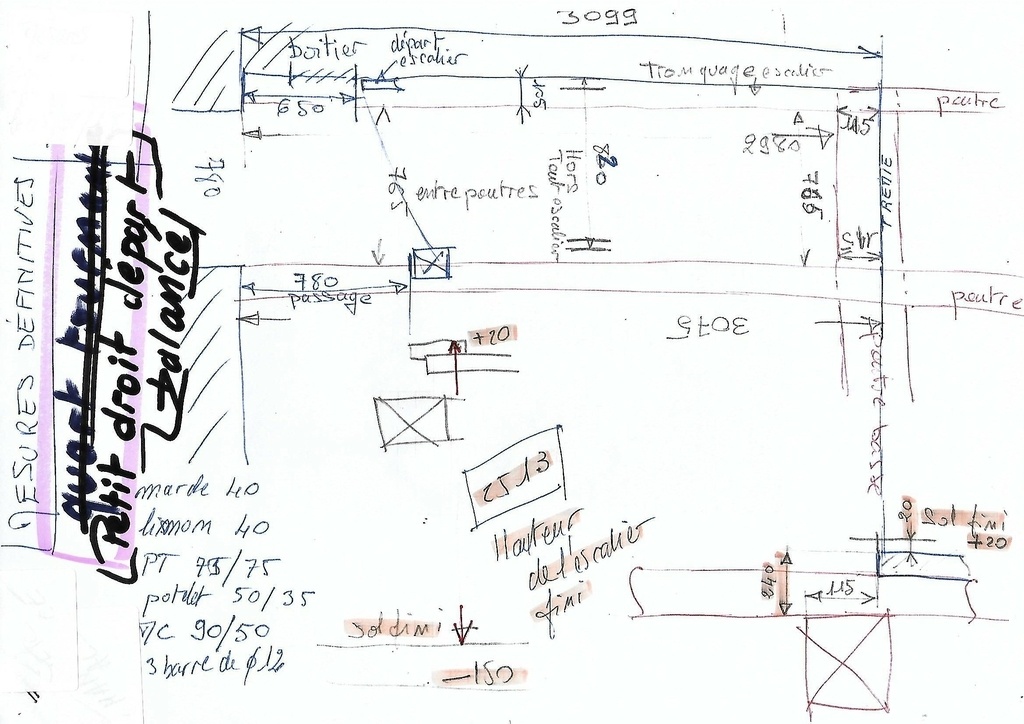

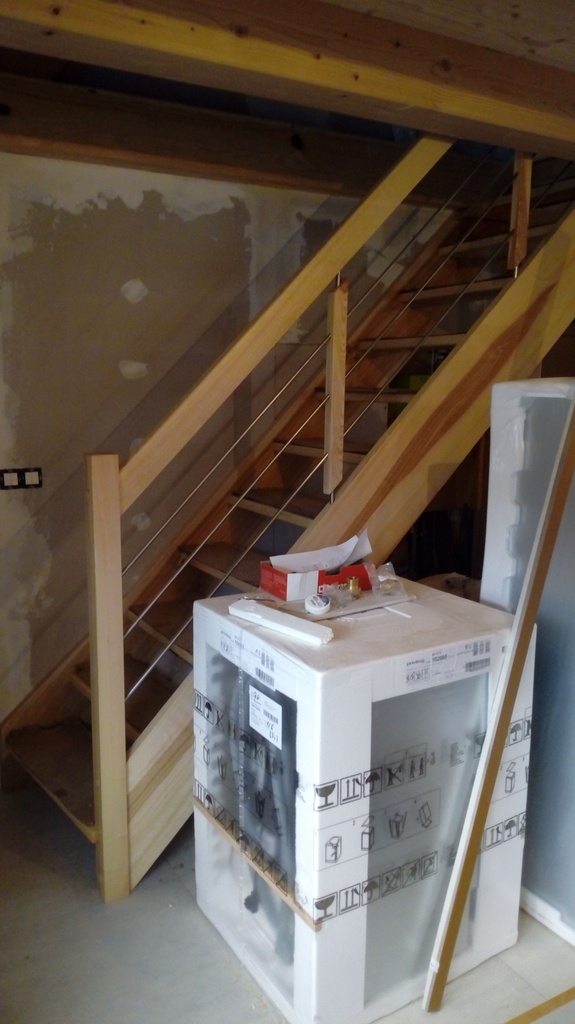

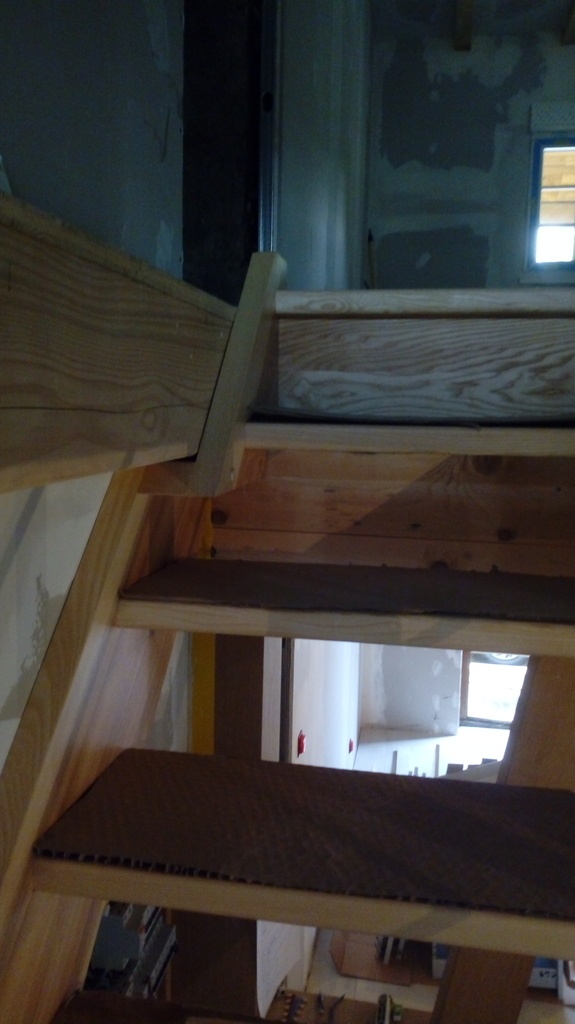

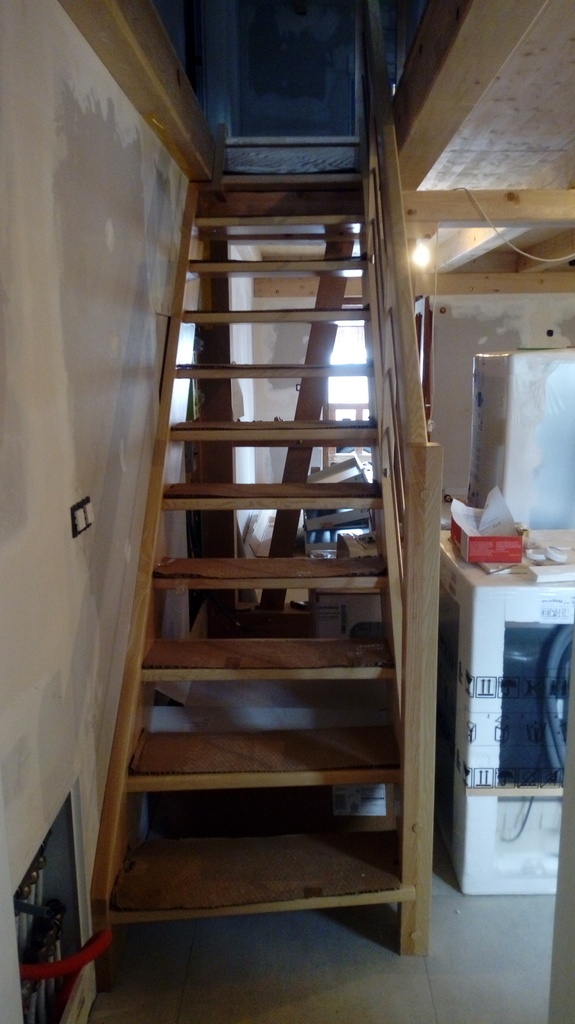

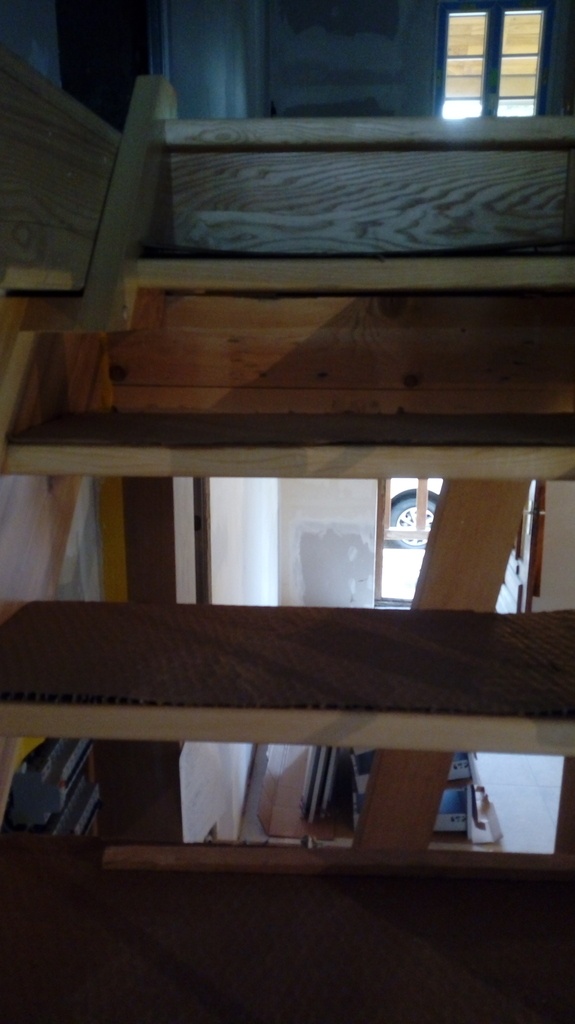

Les solutions. L'escalier.

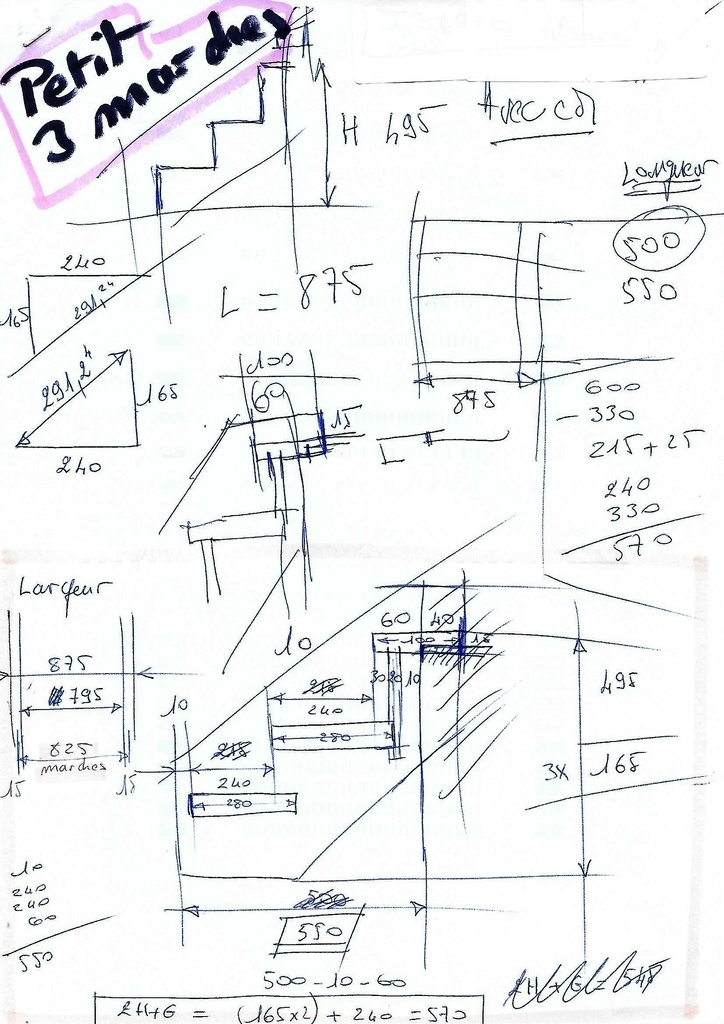

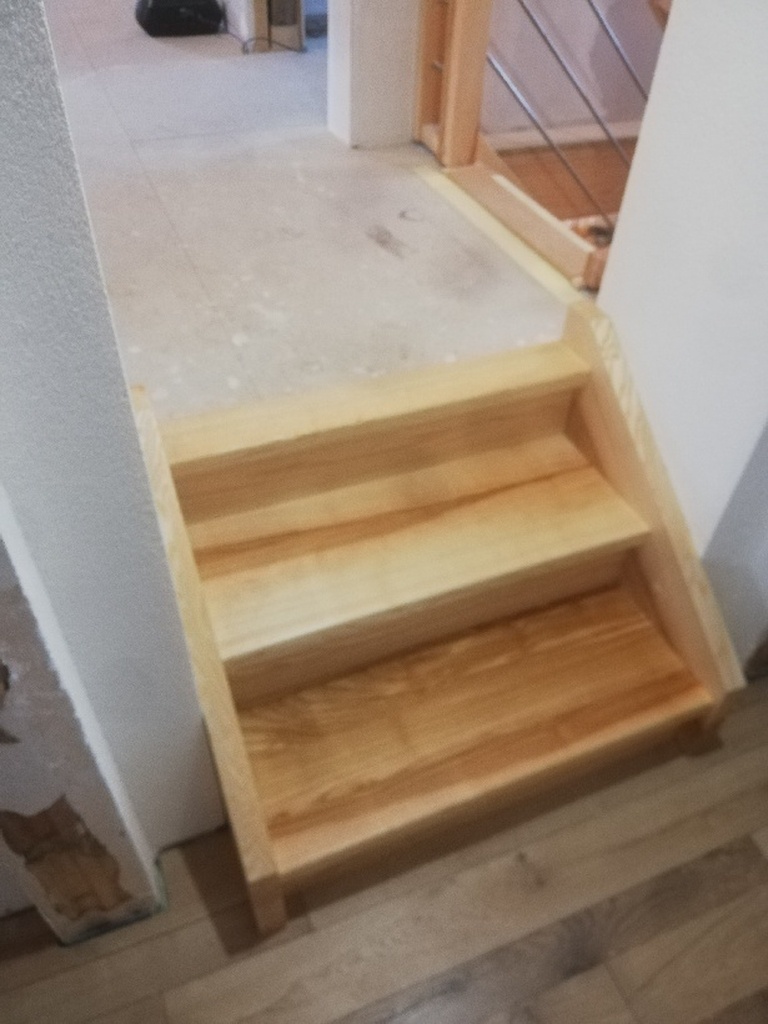

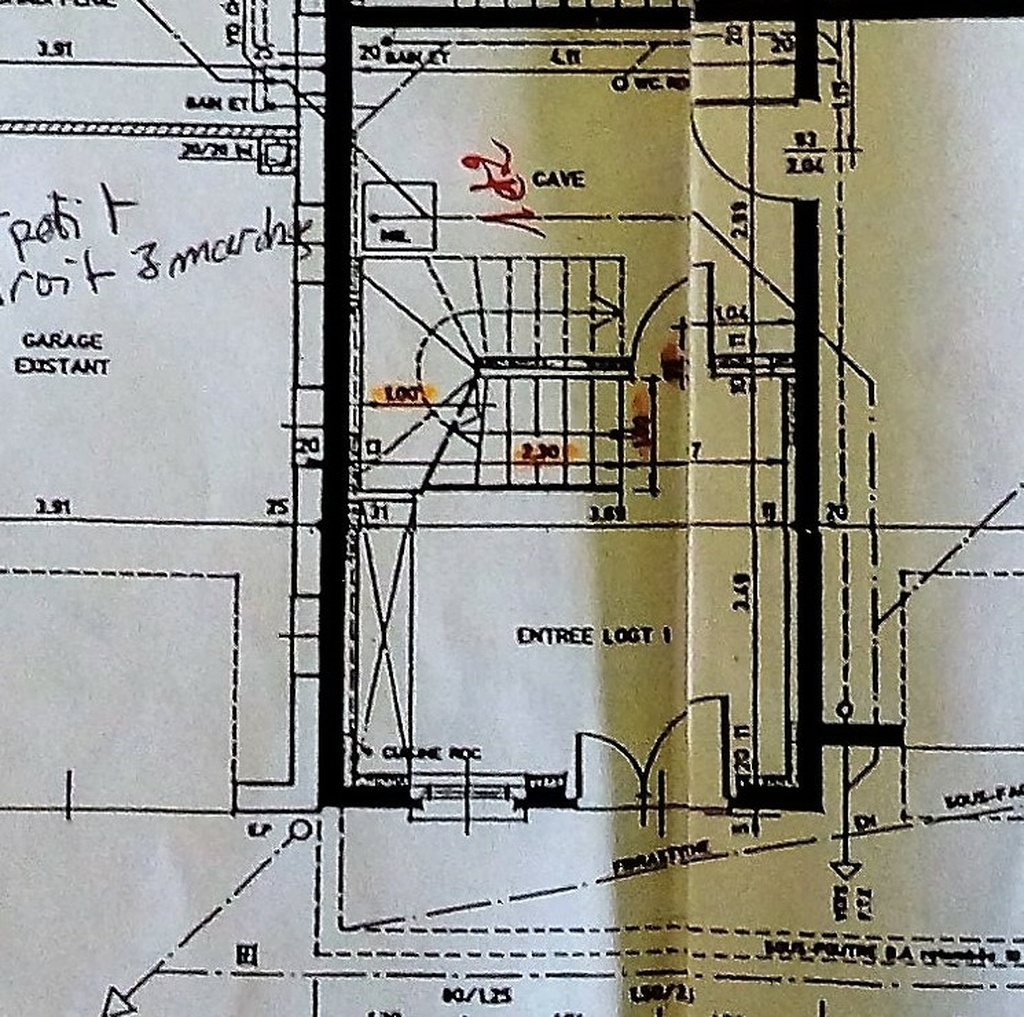

le petit trois marches.

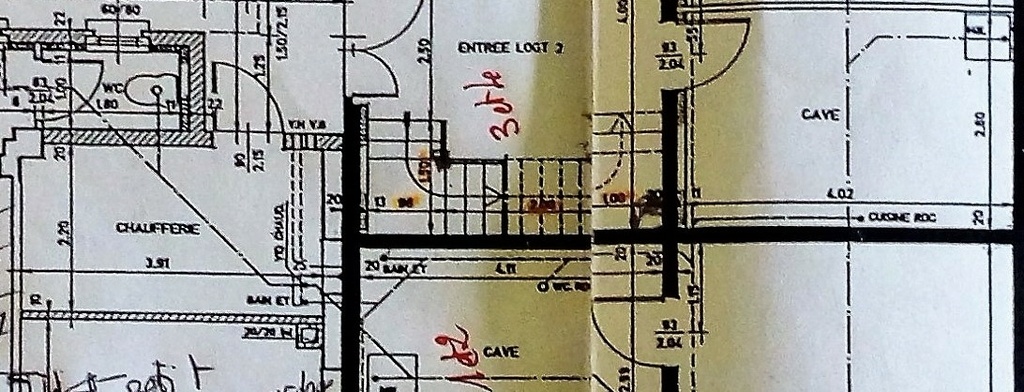

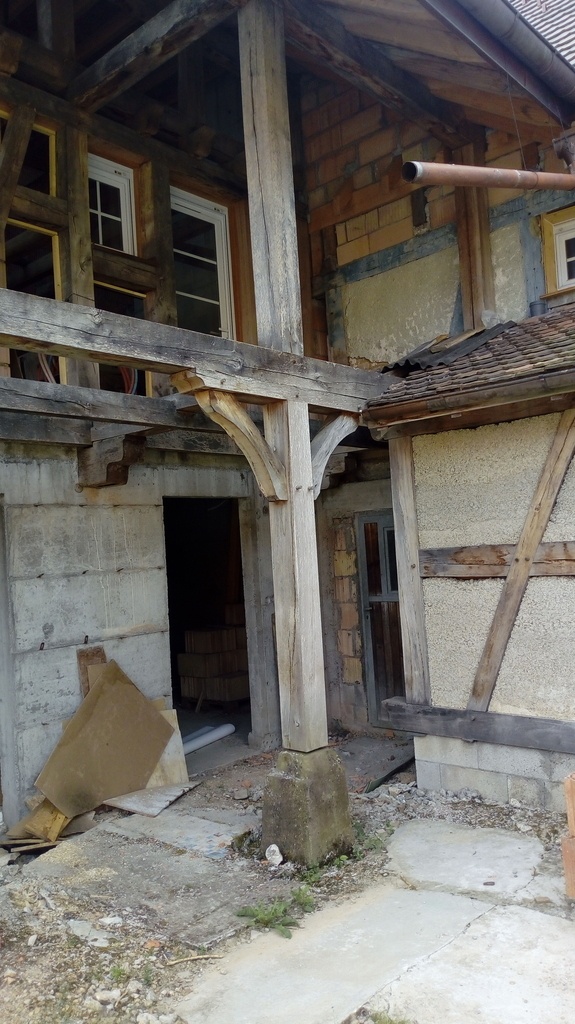

Jonction de la partie ancienne et de la partie nouvelle de la maison.
Les escaliers 1 & 2 - Relevés des mesures
RDC-premier étage : un quartier tournant à droite.
Premier étage - deuxième étage : un double quartier tournant à droite.

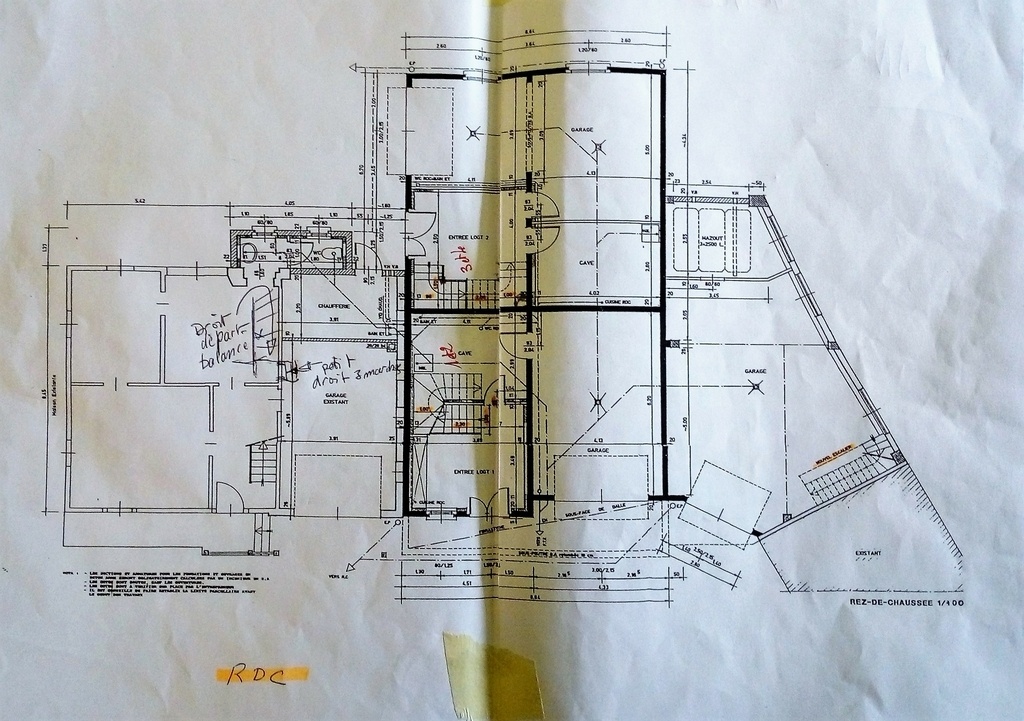

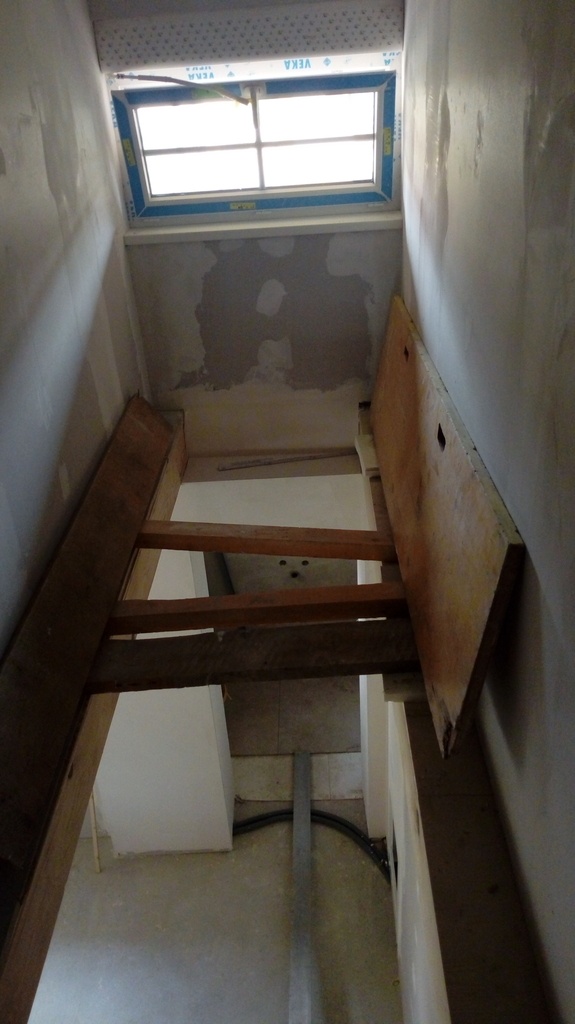

Premier aperçu de l'emplacement des escaliers 1 & 2 lors de la prise de mesures du petit droit.

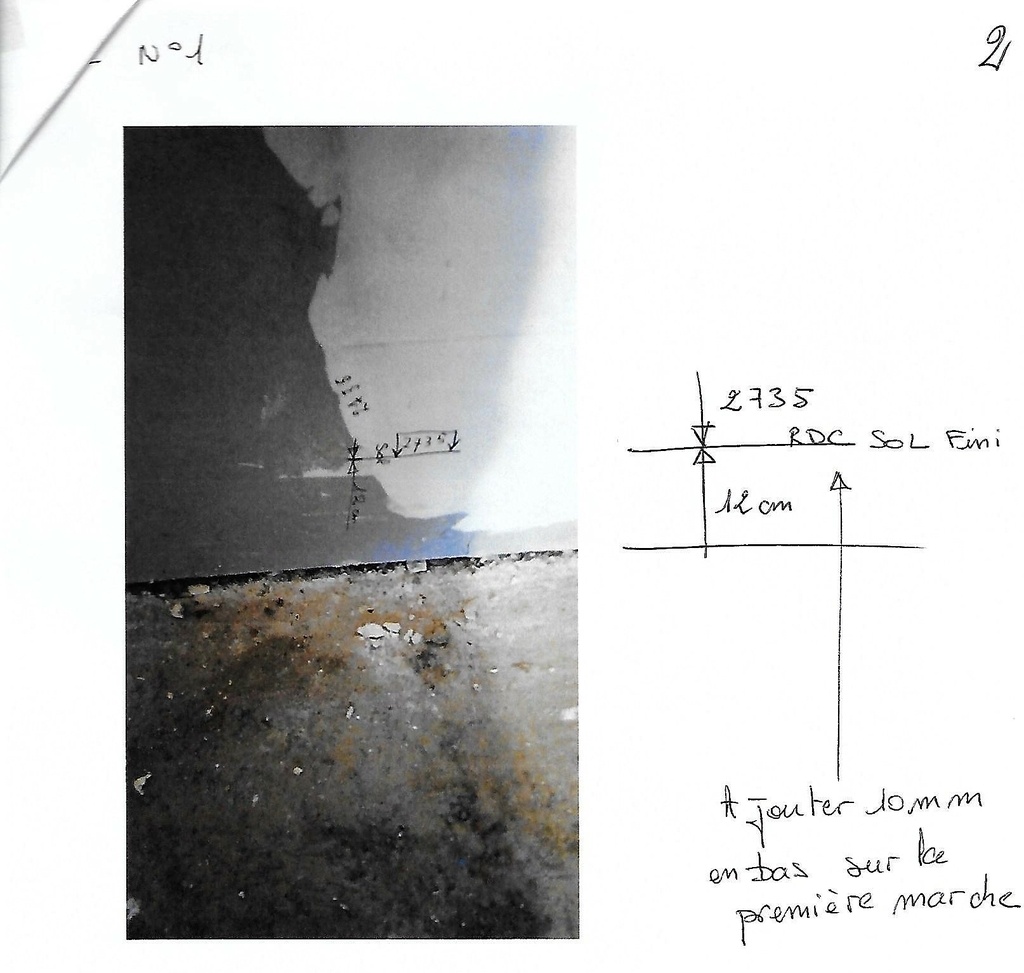

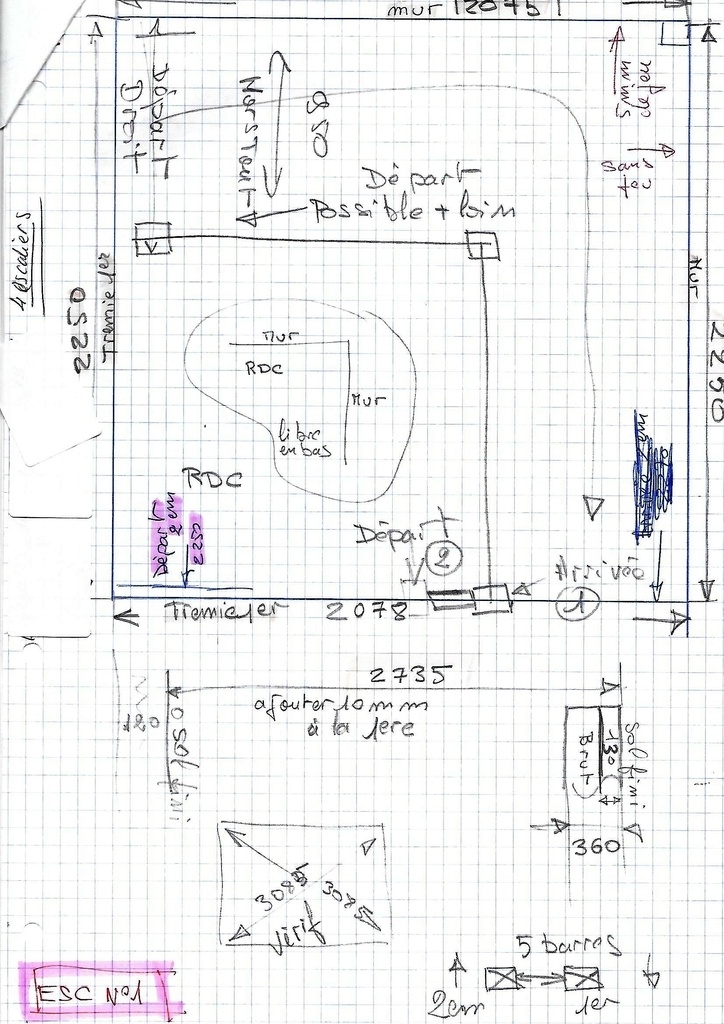

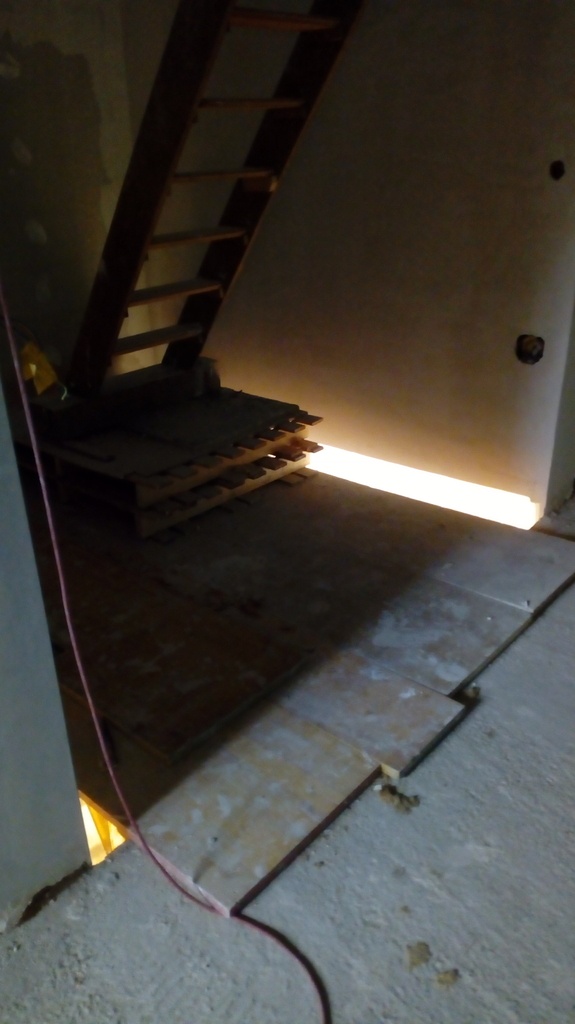

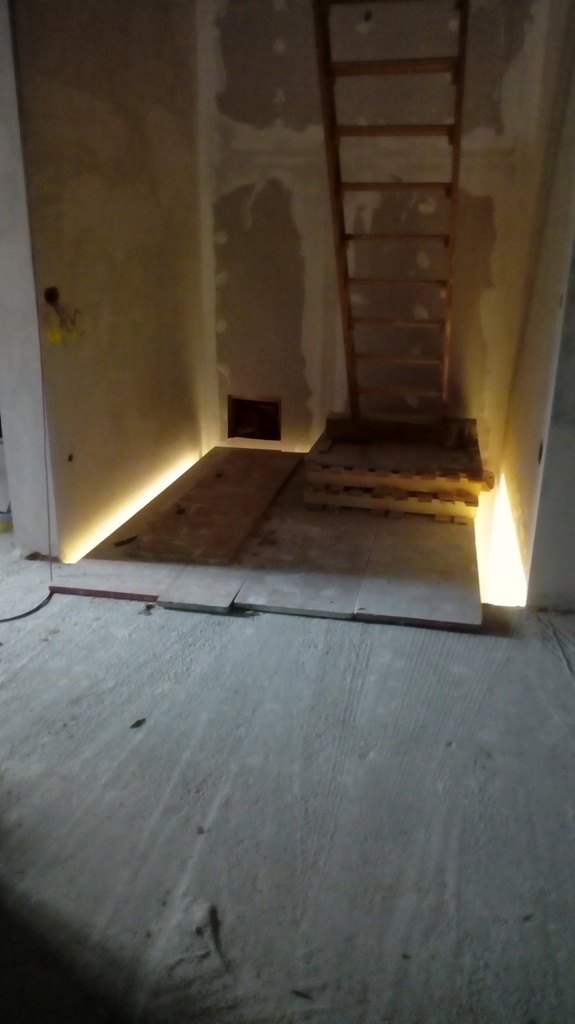

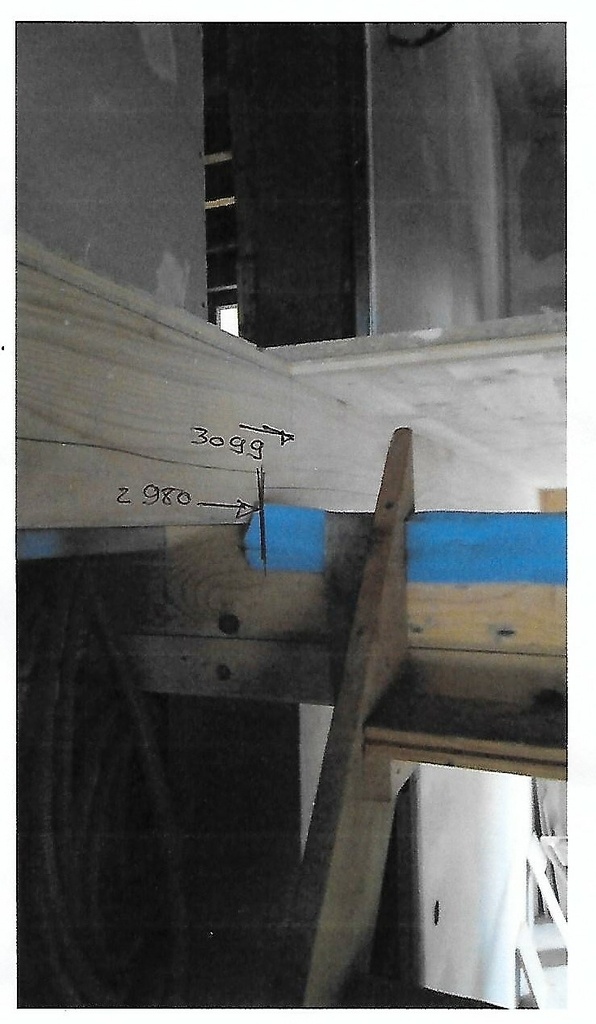

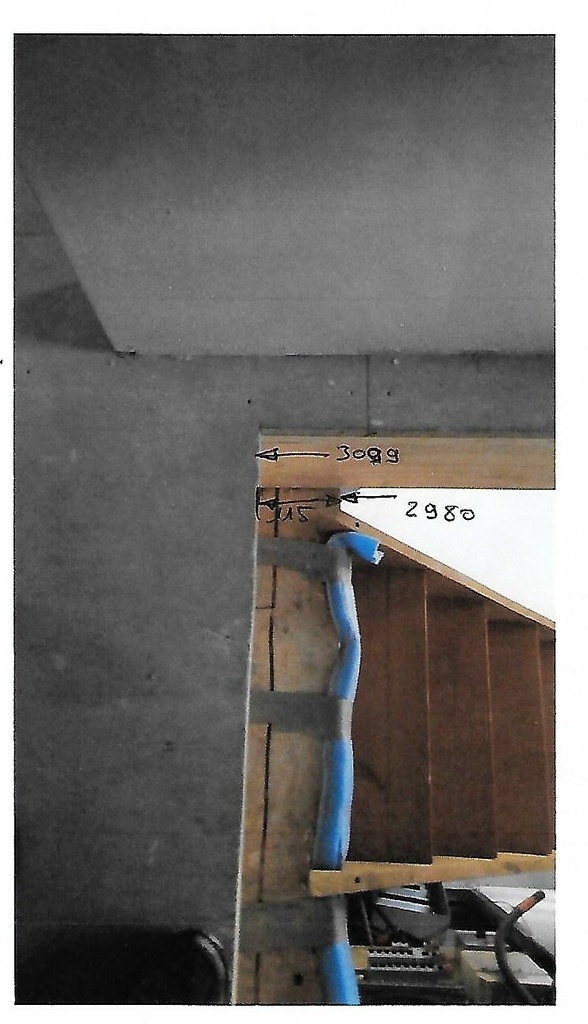

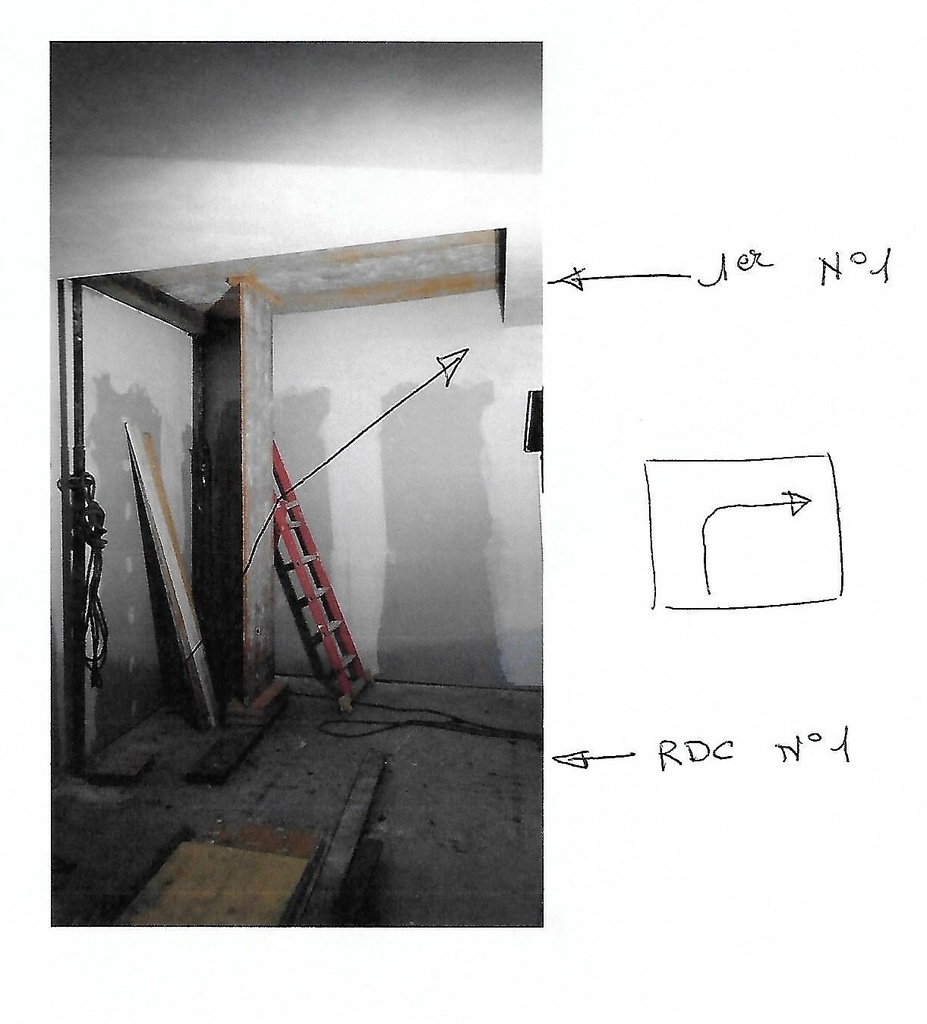

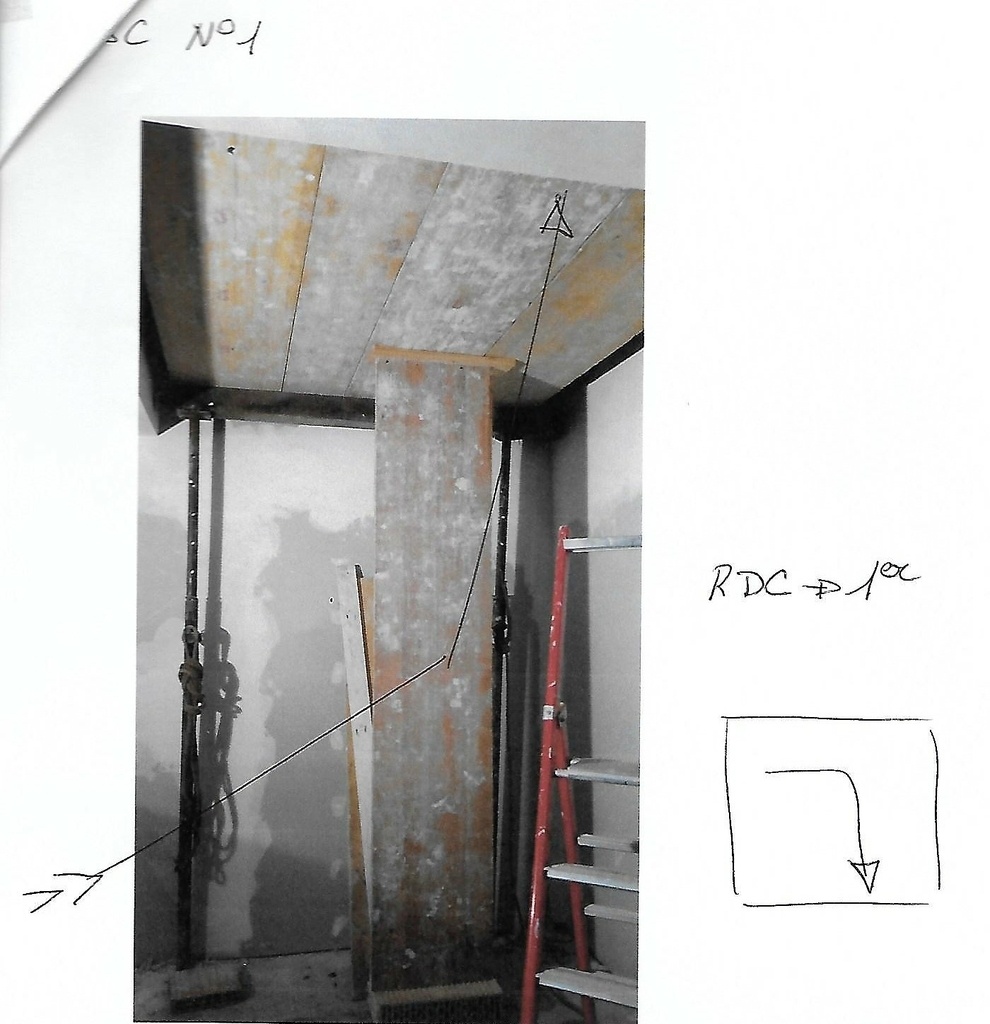

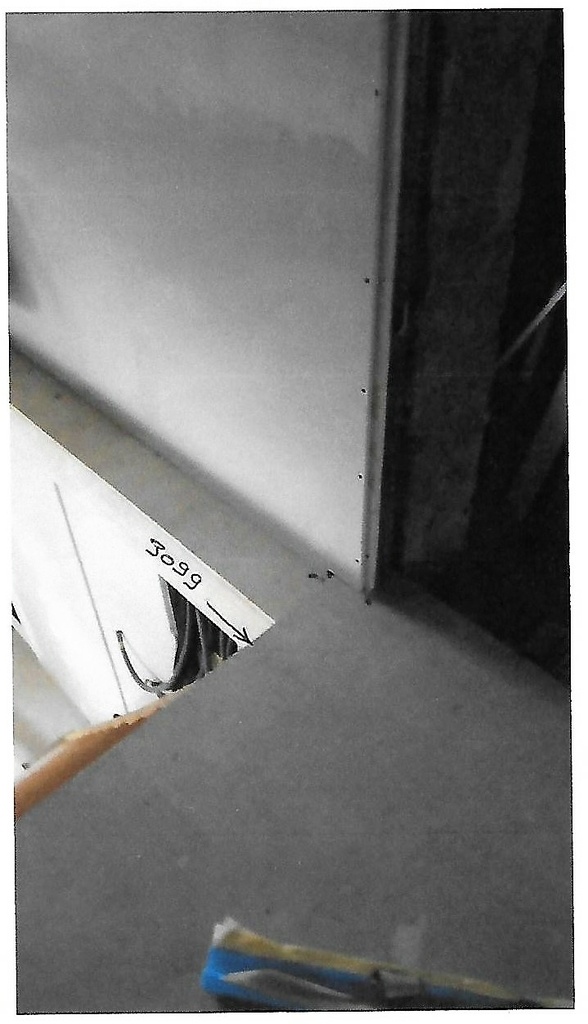

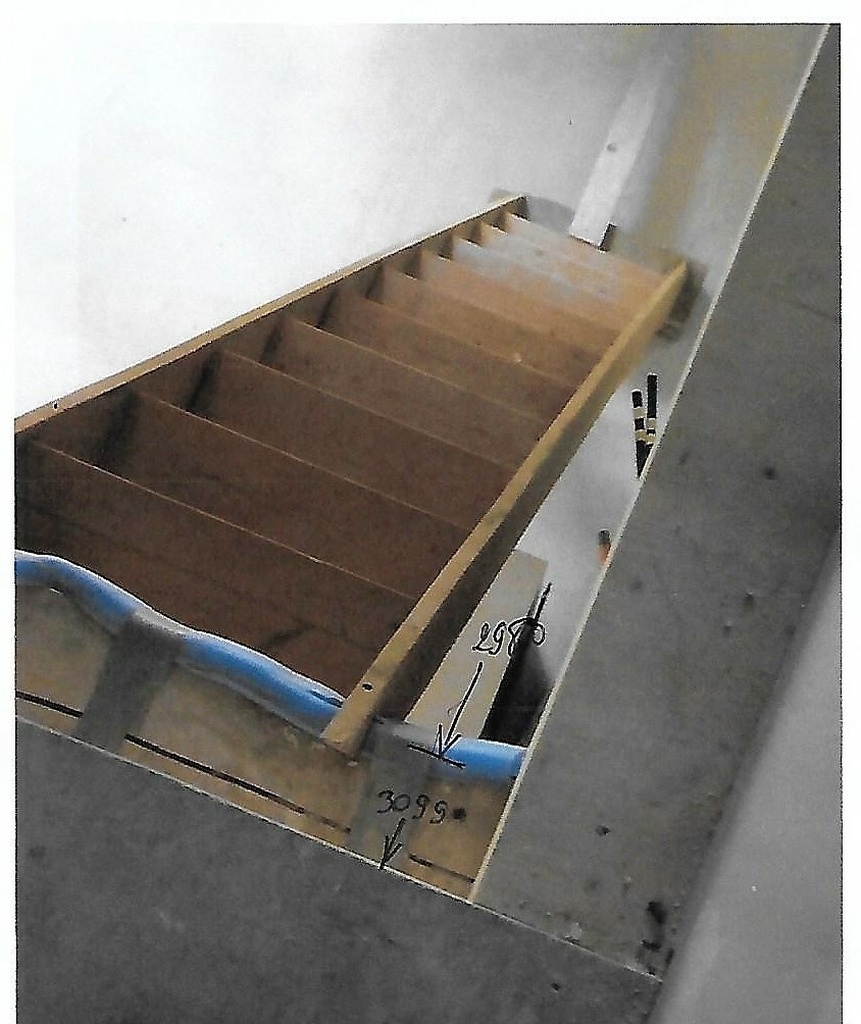

Prise de mesures de l'escalier 1.

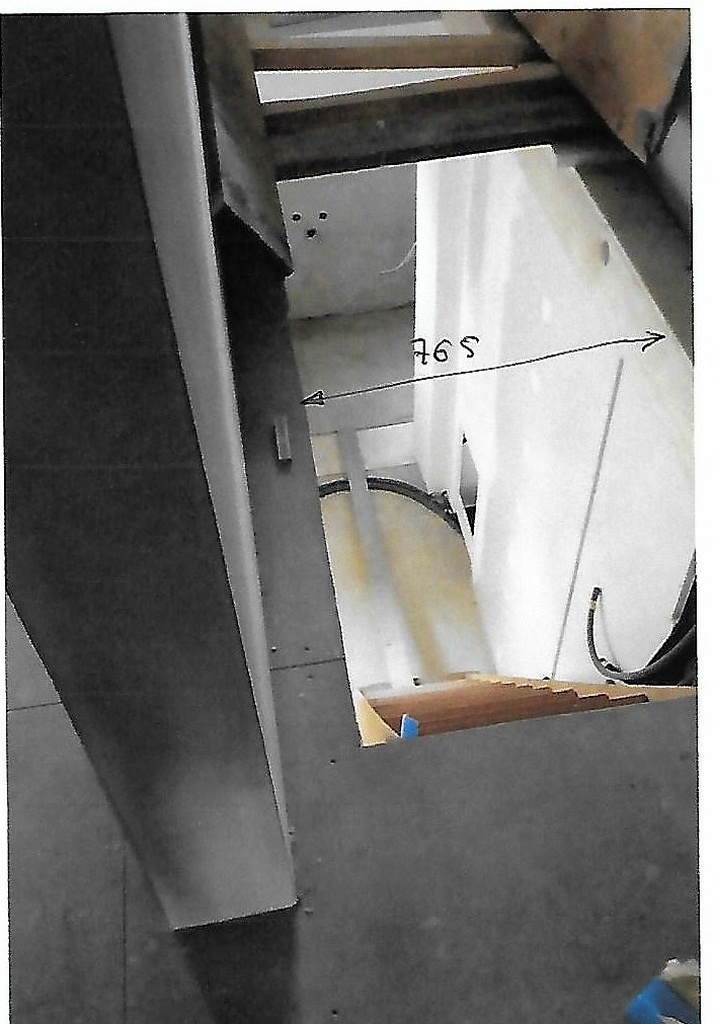

Prise de mesures de l'escalier 2.

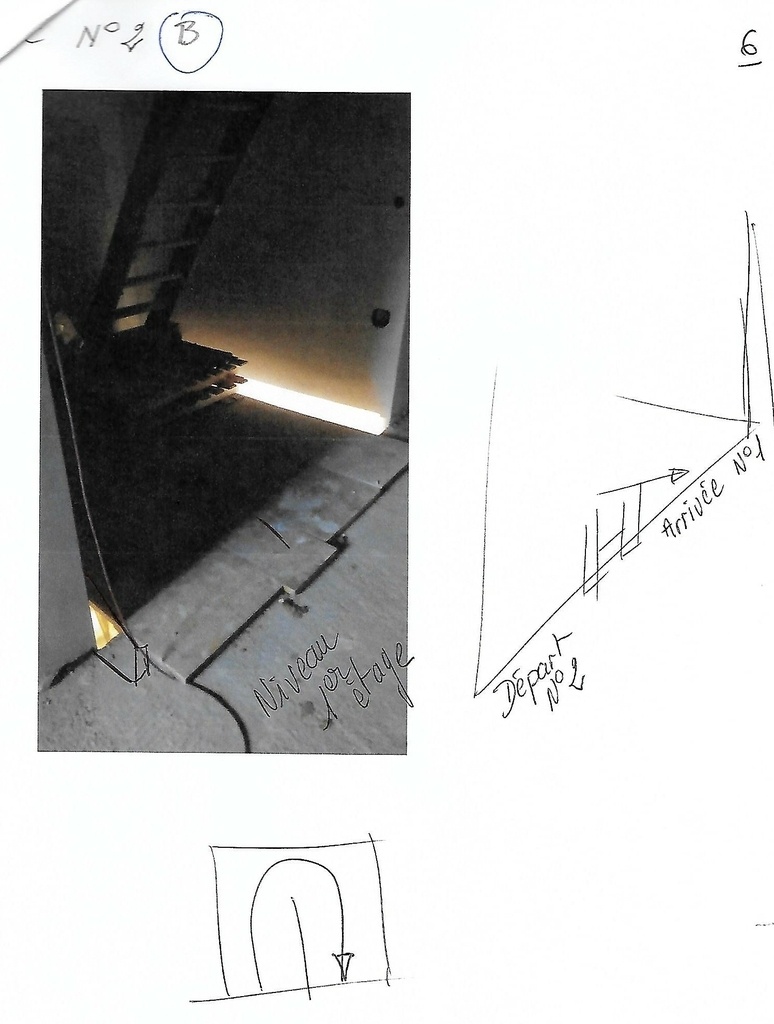

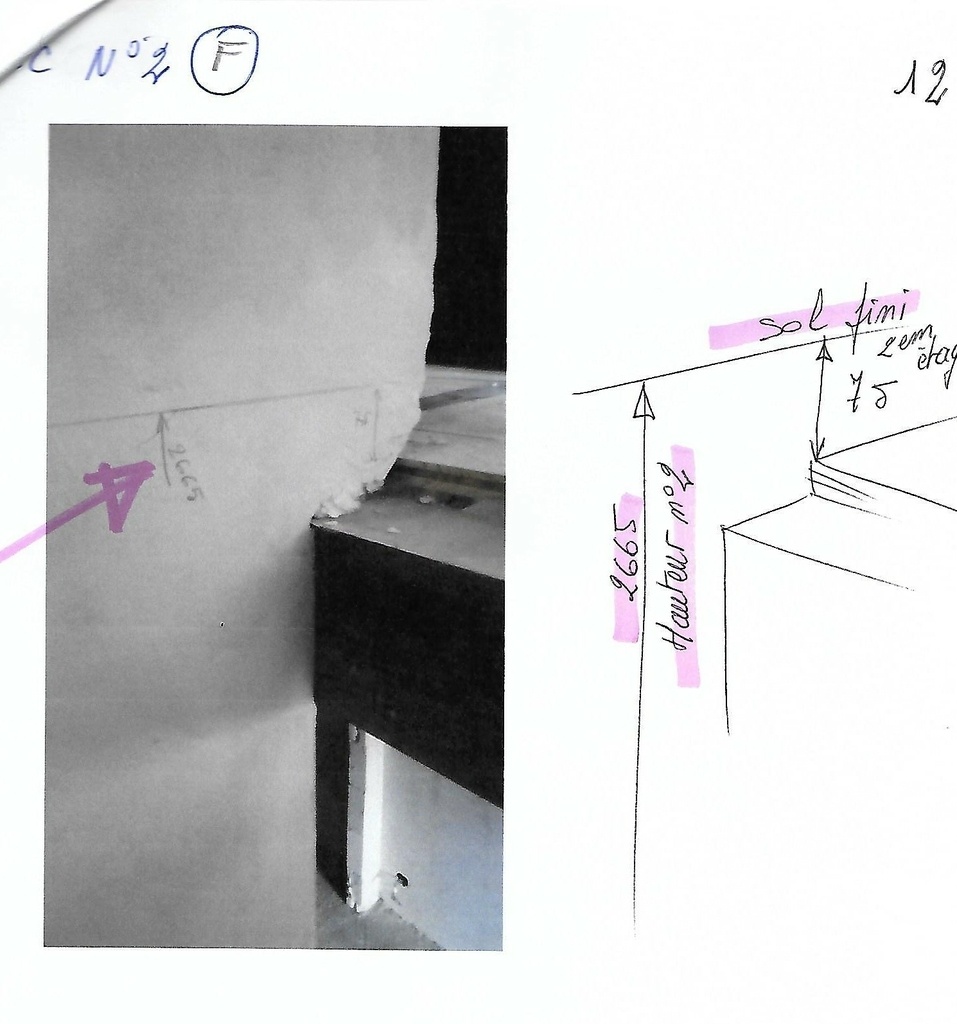

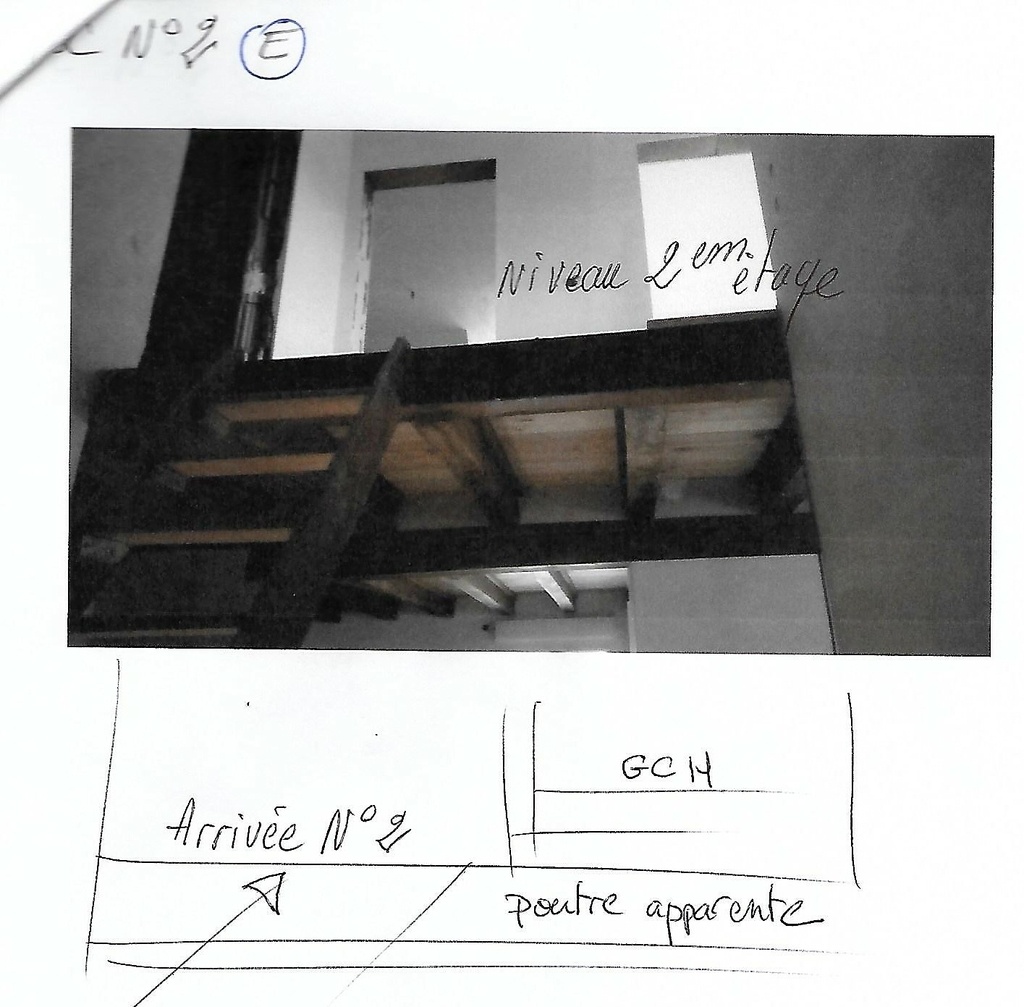

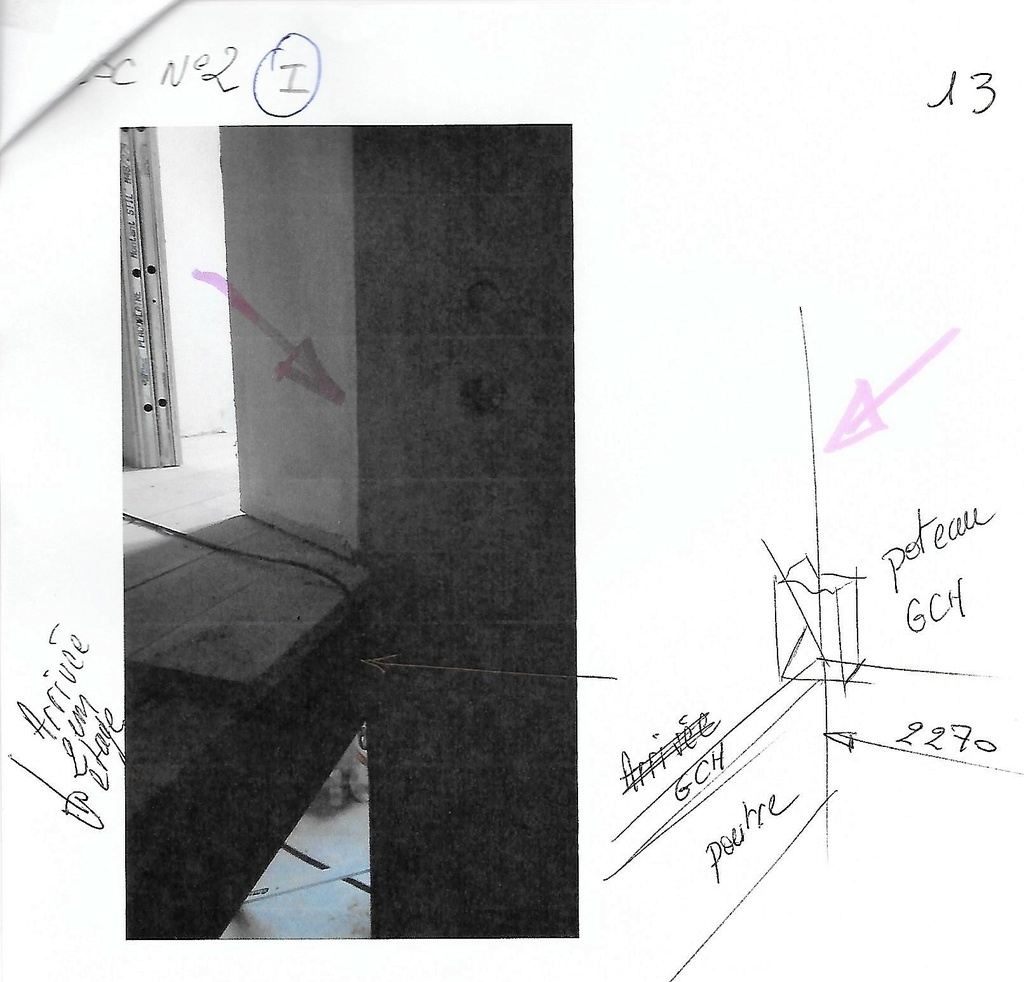

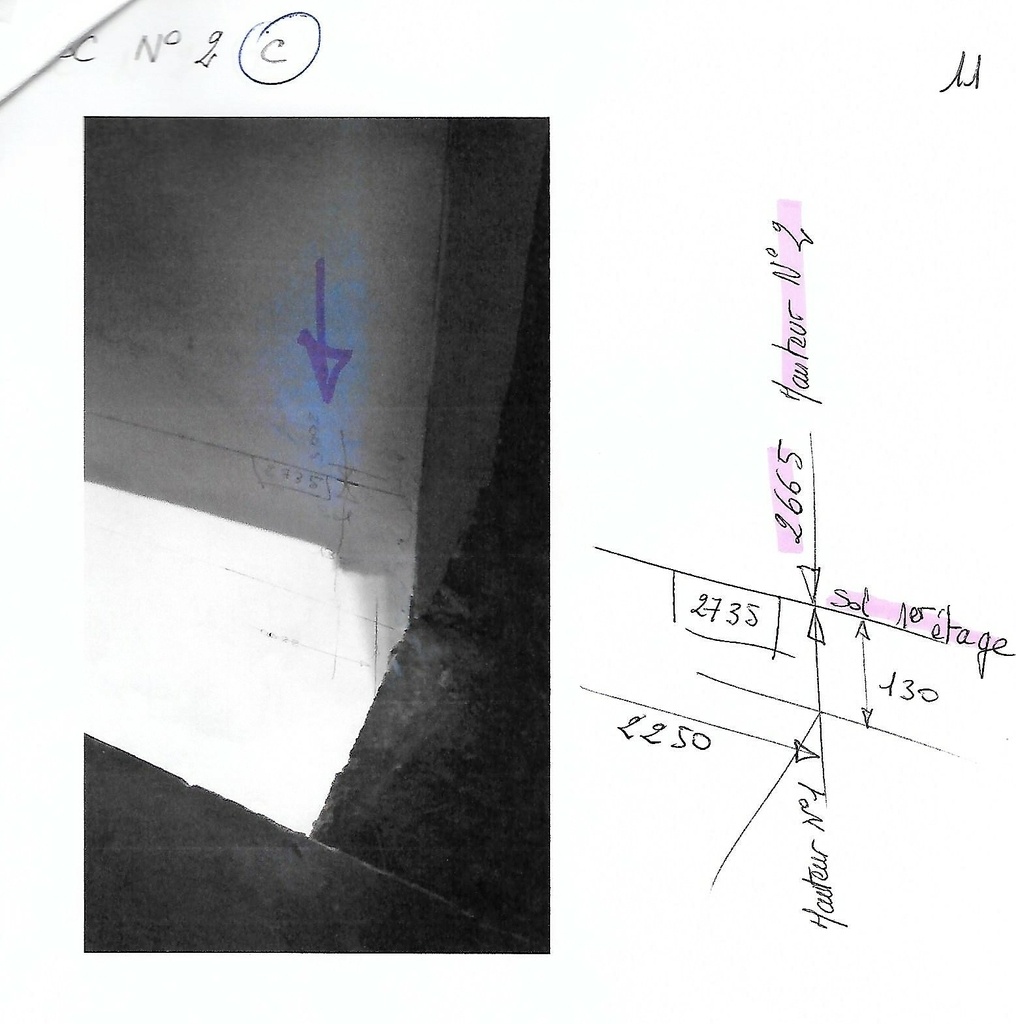

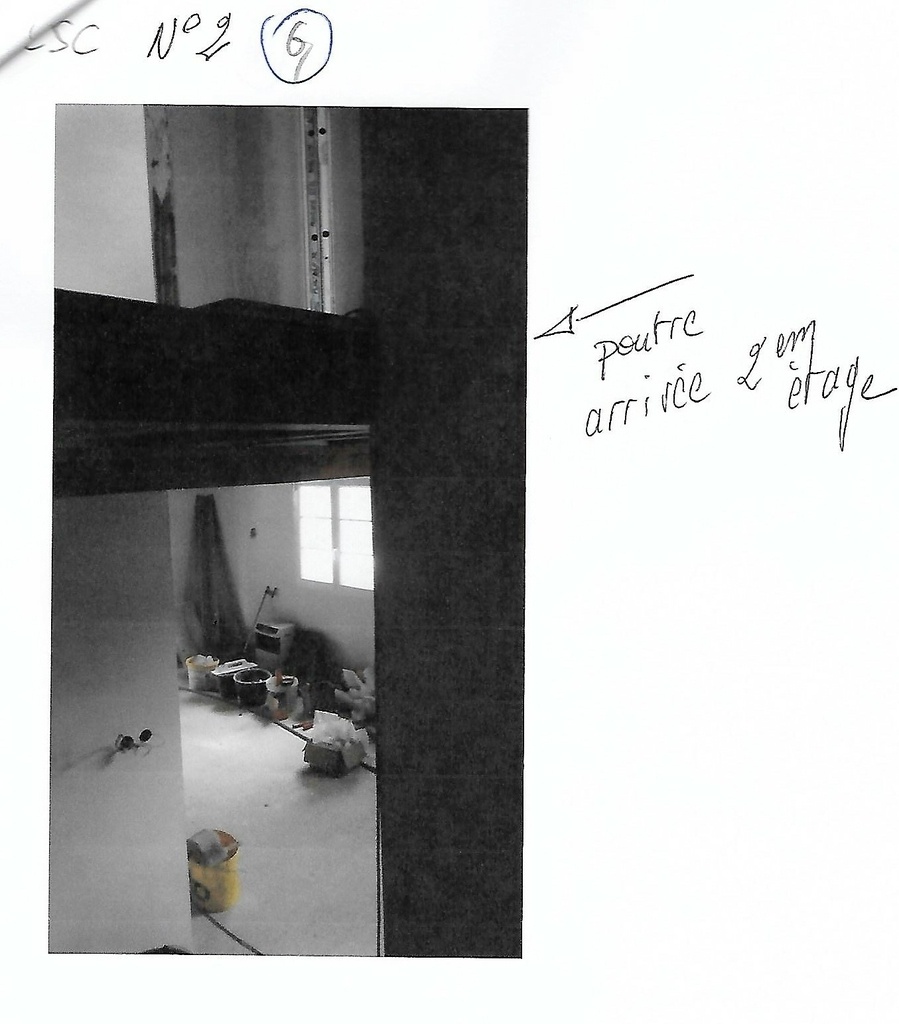

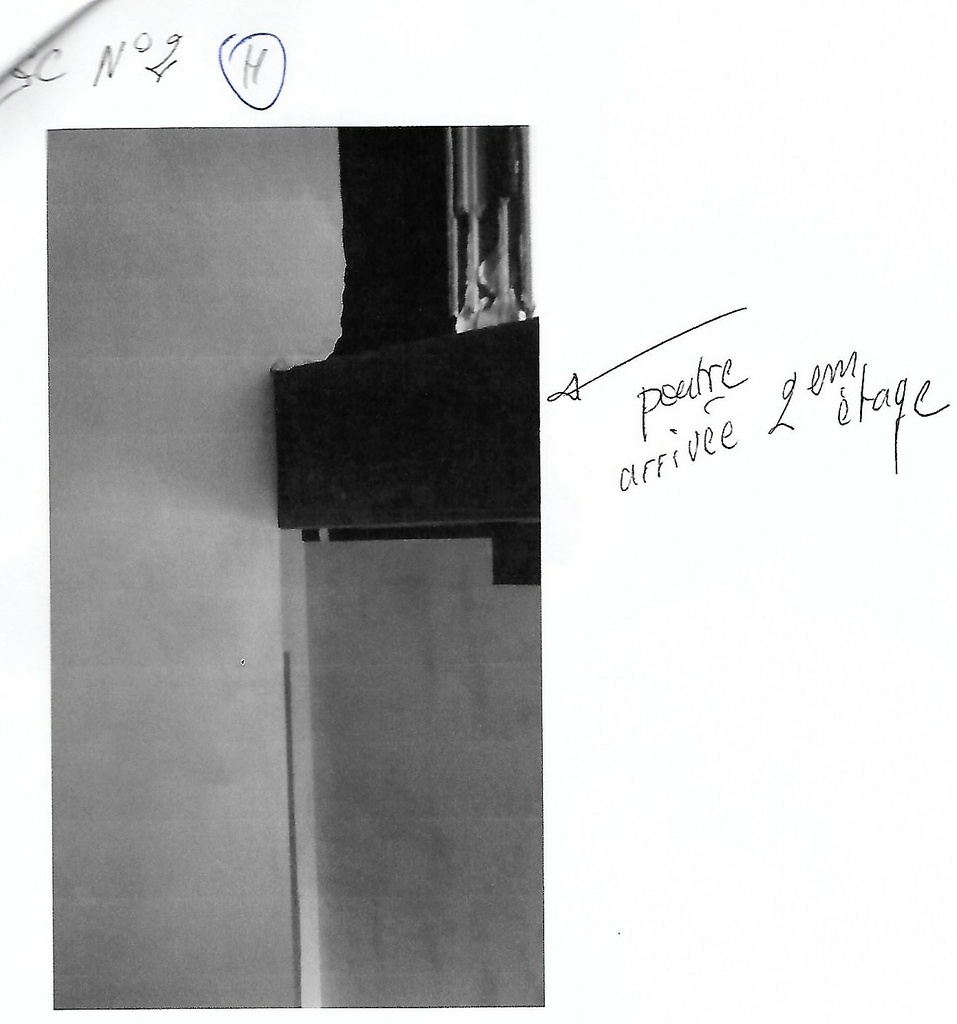

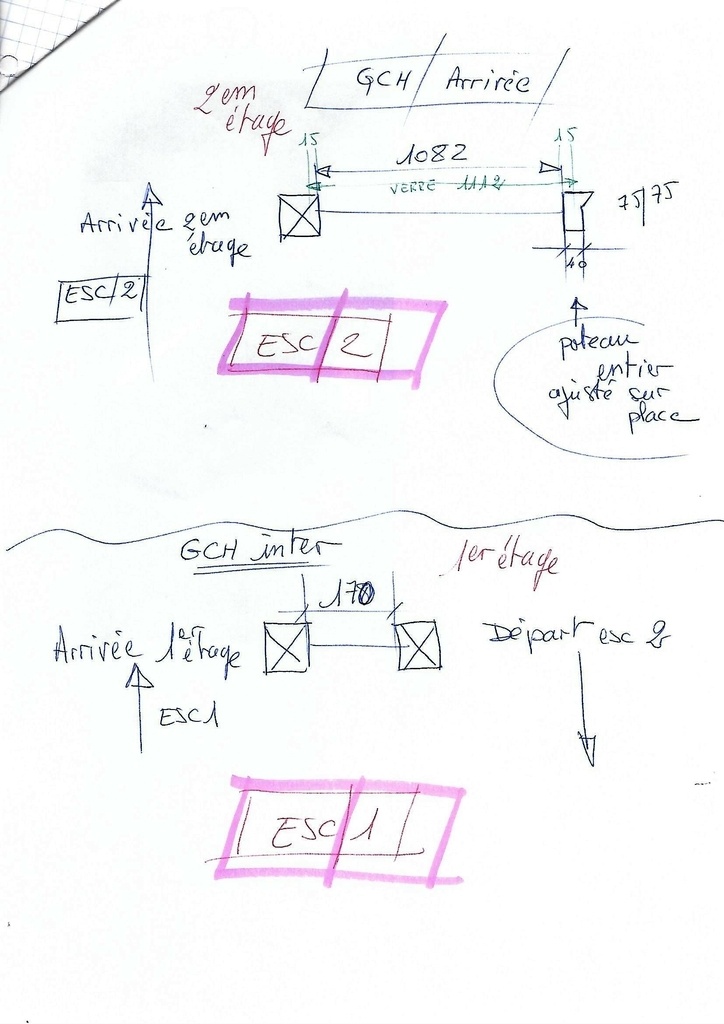

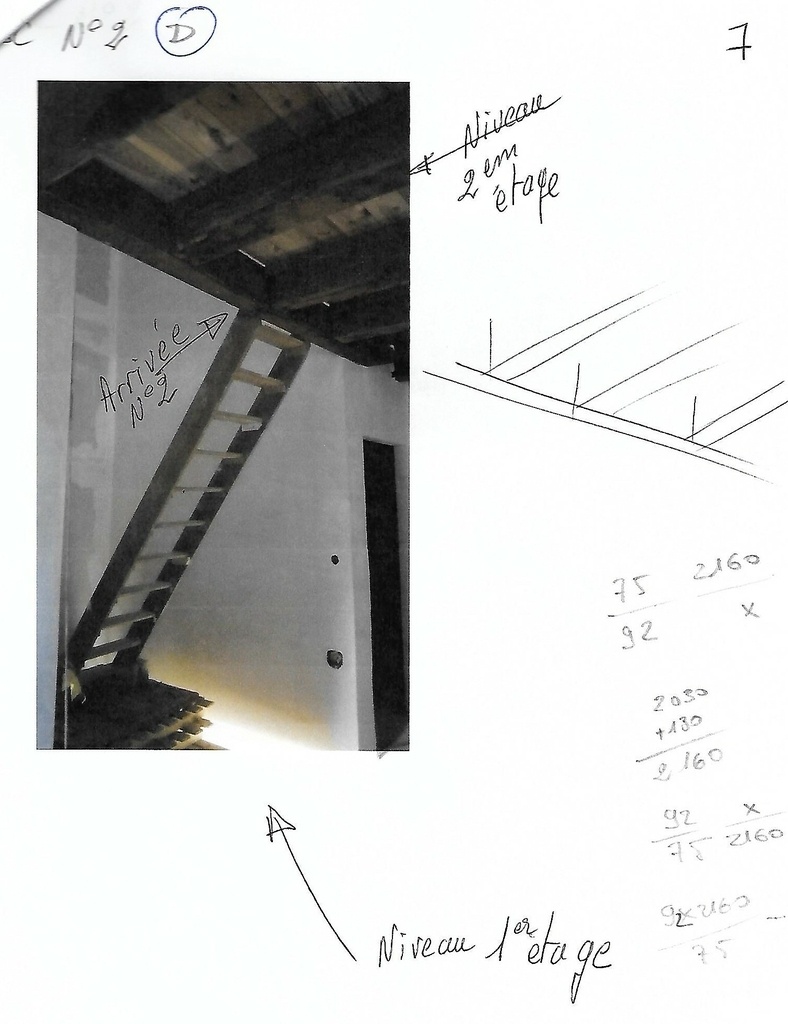

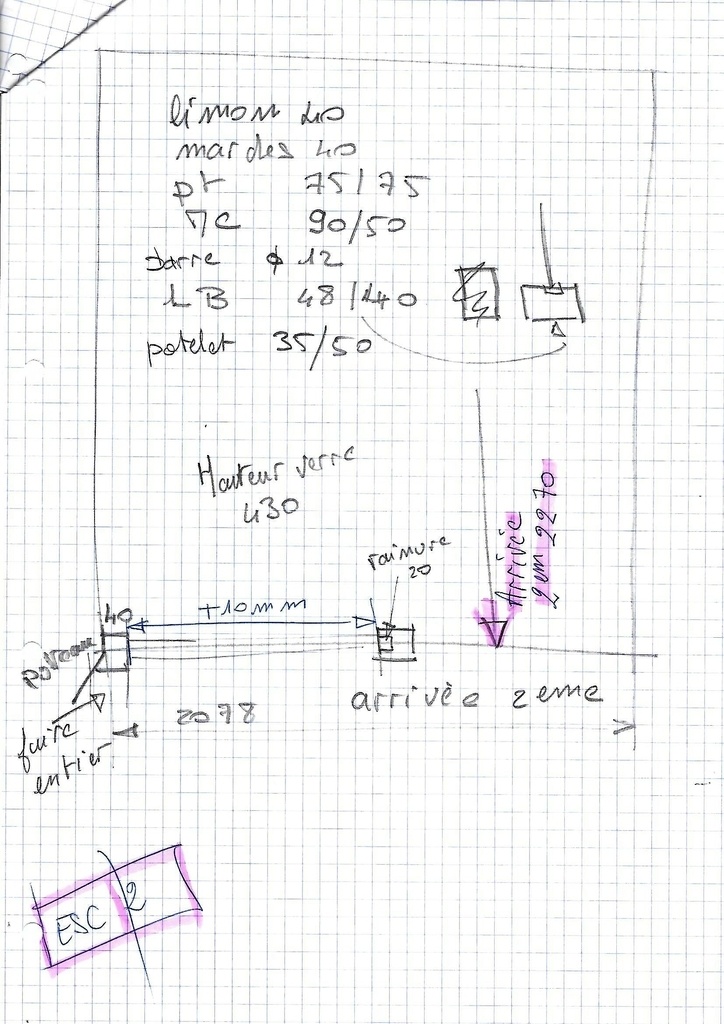

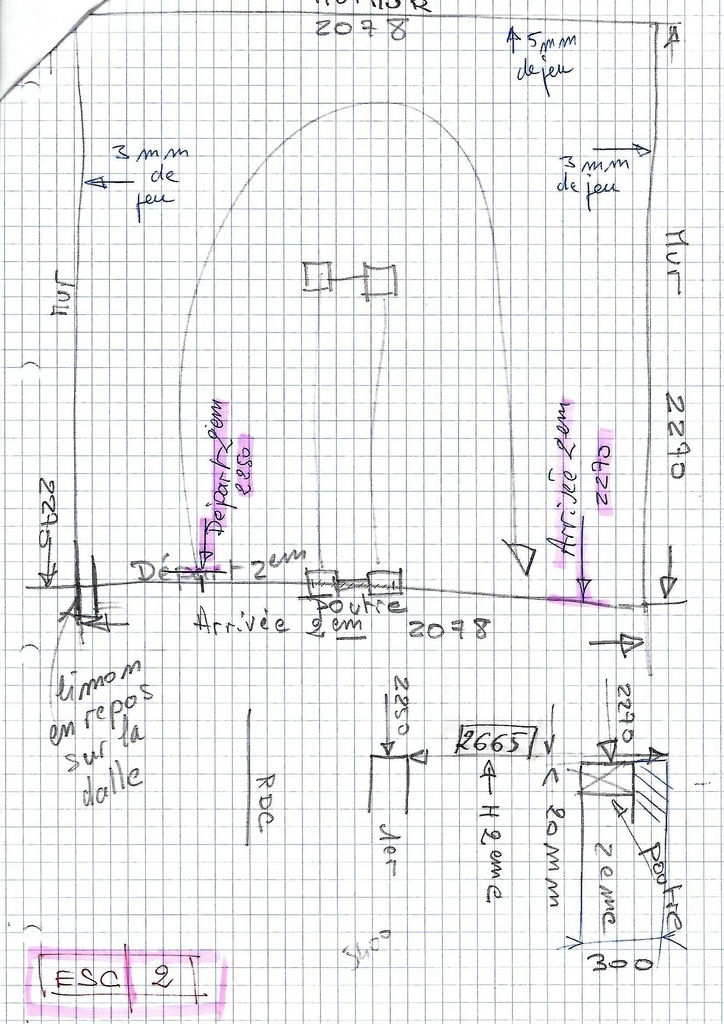

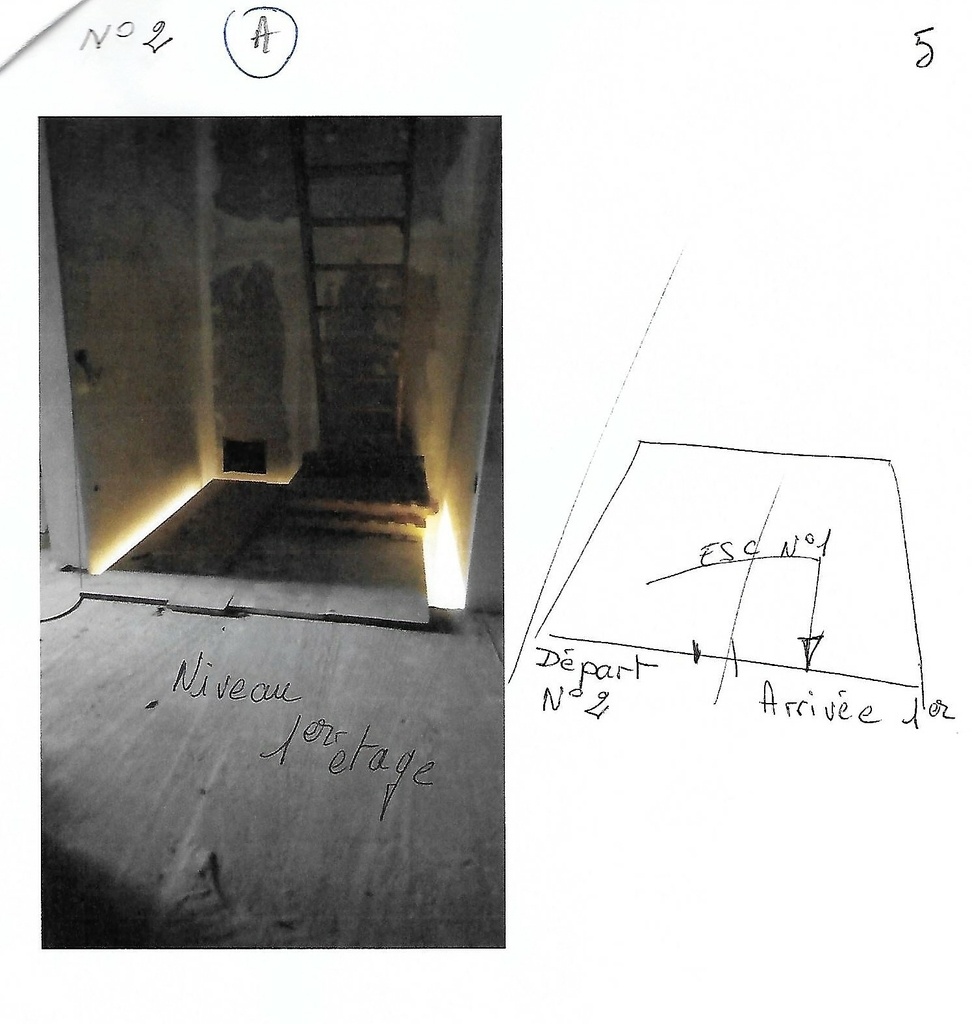

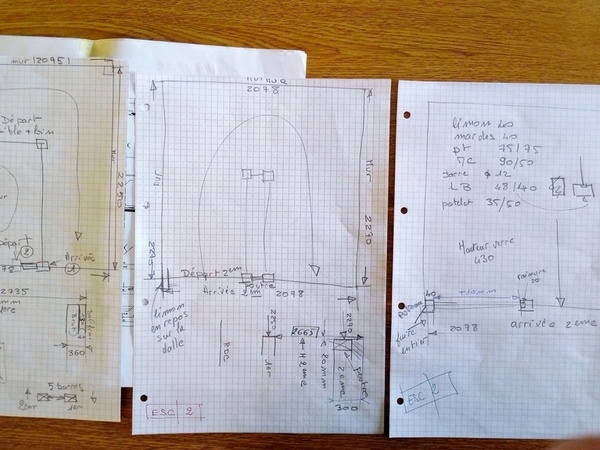

Relevés de l'escalier 2.

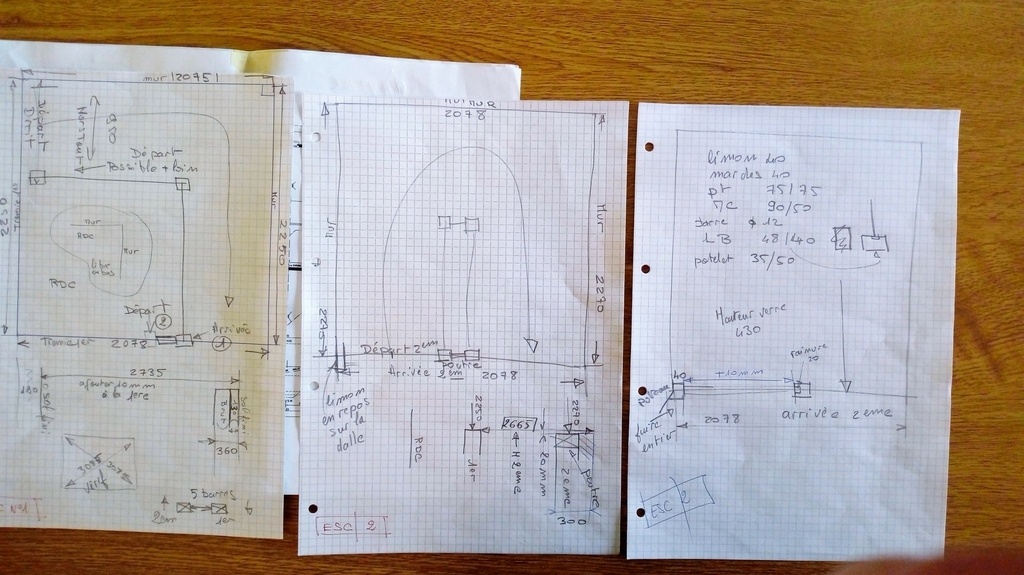

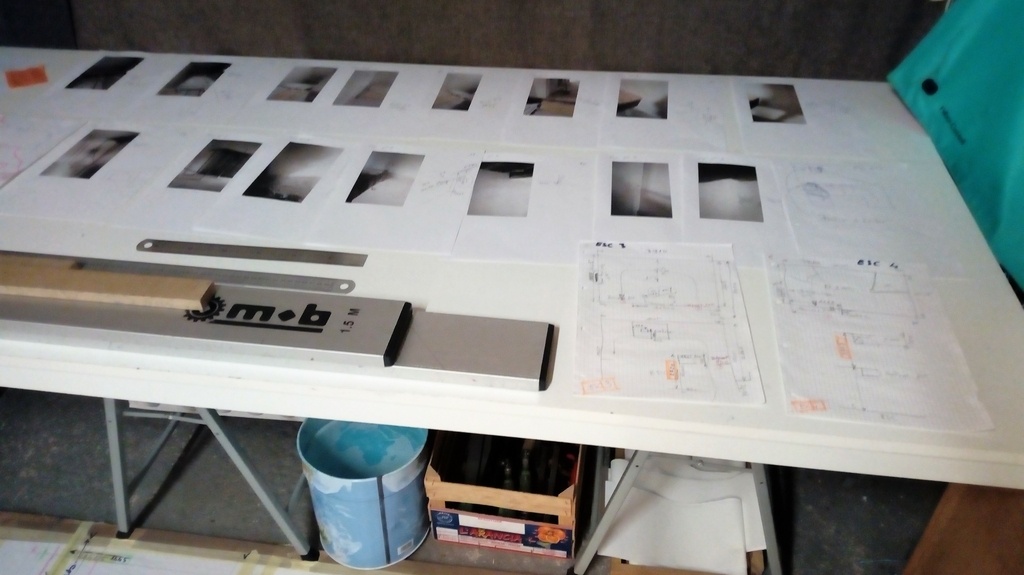

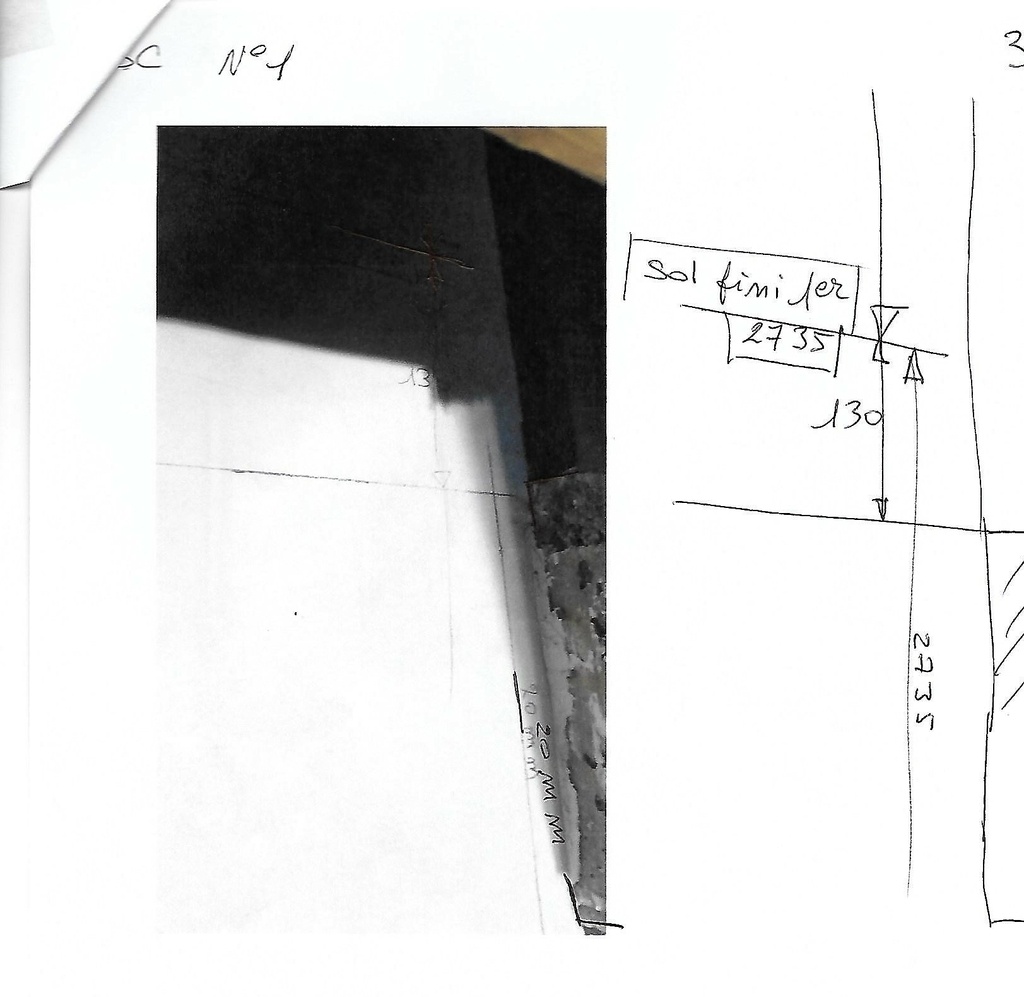

Relevés des escaliers 1 & 2
Les escaliers 3 & 4 - Relevés des mesures
Relevé de l'escalier 3 : double quart à gauche, les marches d'angles font 2 girons et forment paliers.
Relevé de l'escalier 4 identique en plan au 3 mais de hauteur différente. Les départs et arrivées des escaliers 3 & 4 sont différents.
Premier aperçu de l'emplacement des escaliers 3 & 4 lors de la prise de mesures du petit droit.

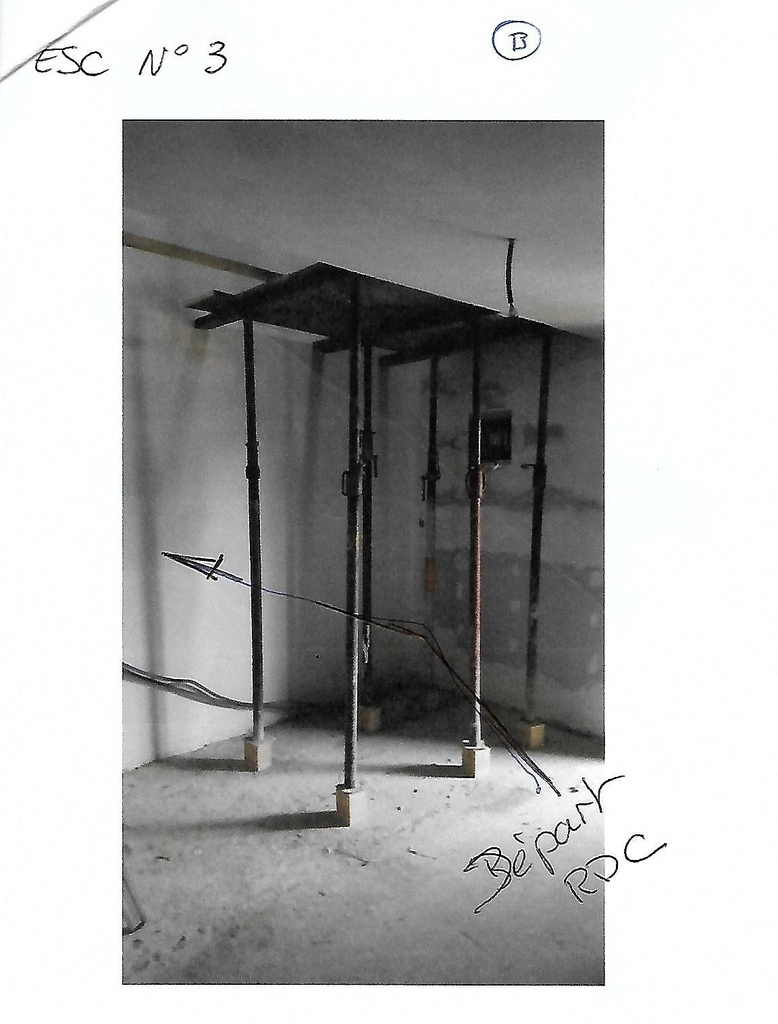

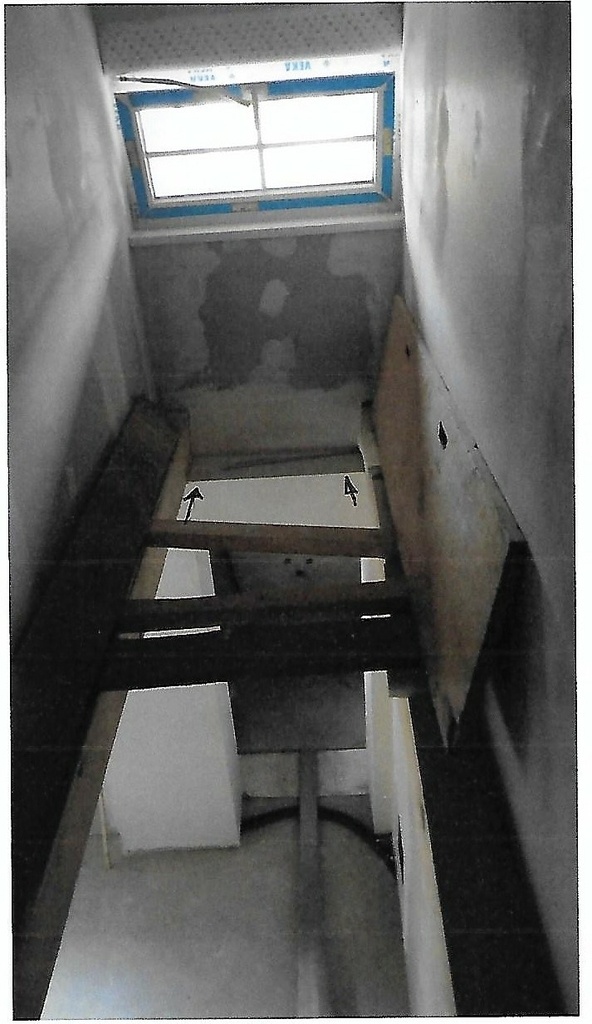

Prises de mesures de l'escalier 3.

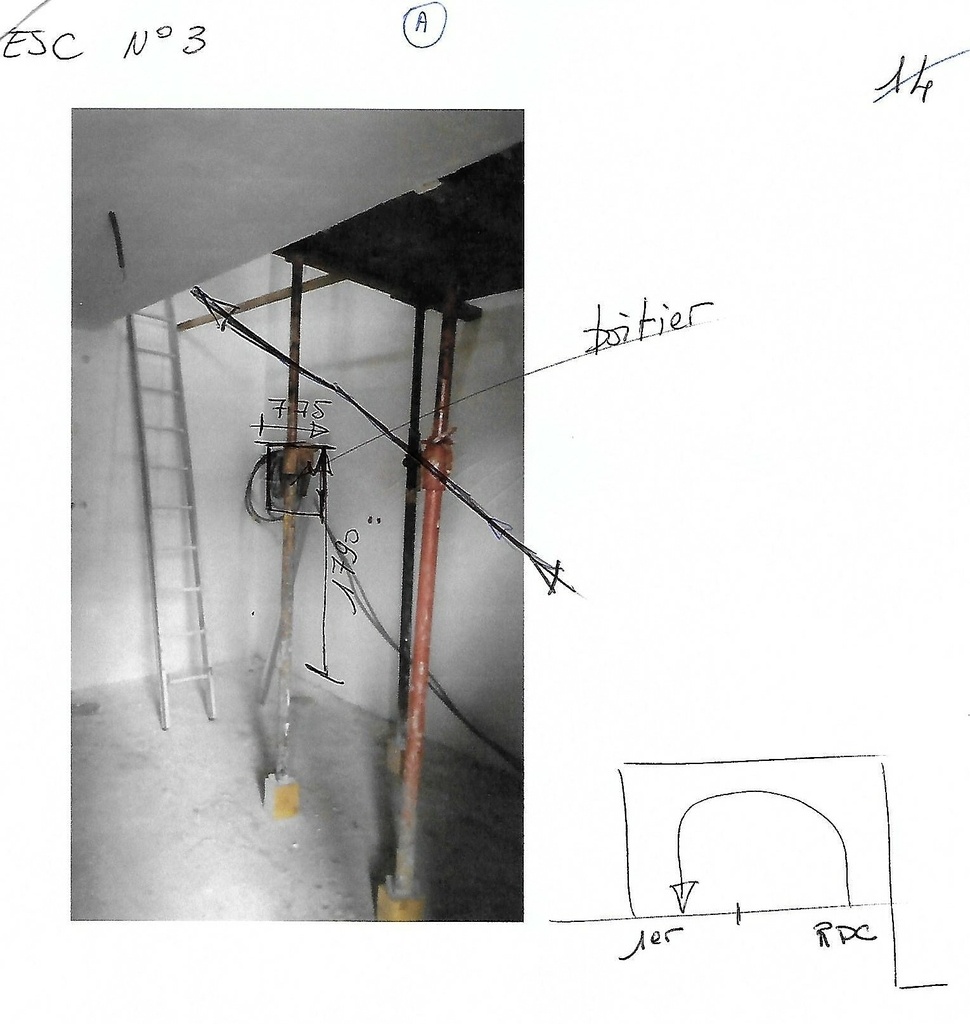

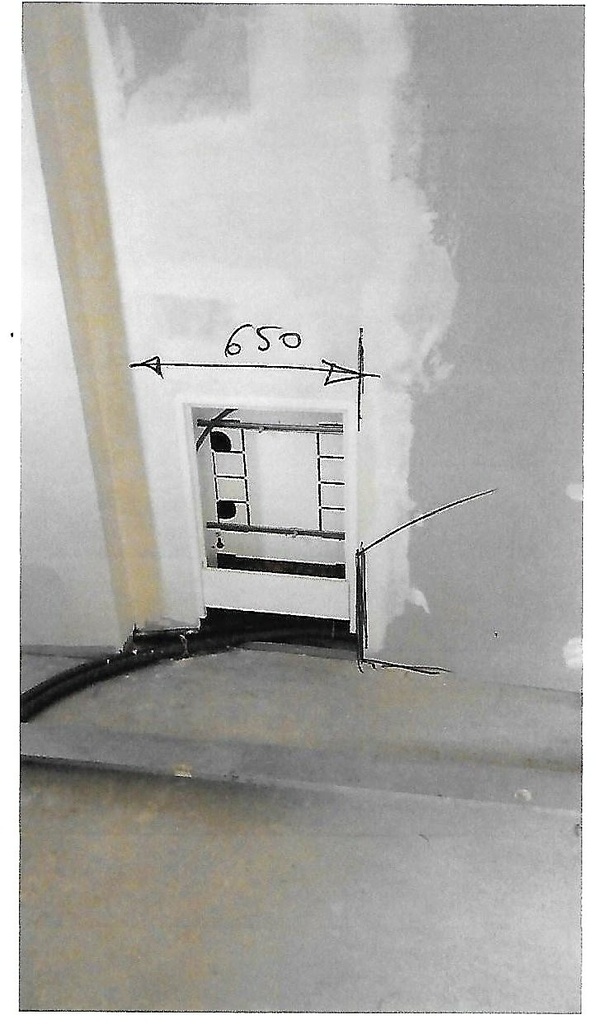

Boitier électrique à éviter sur le mur du fond

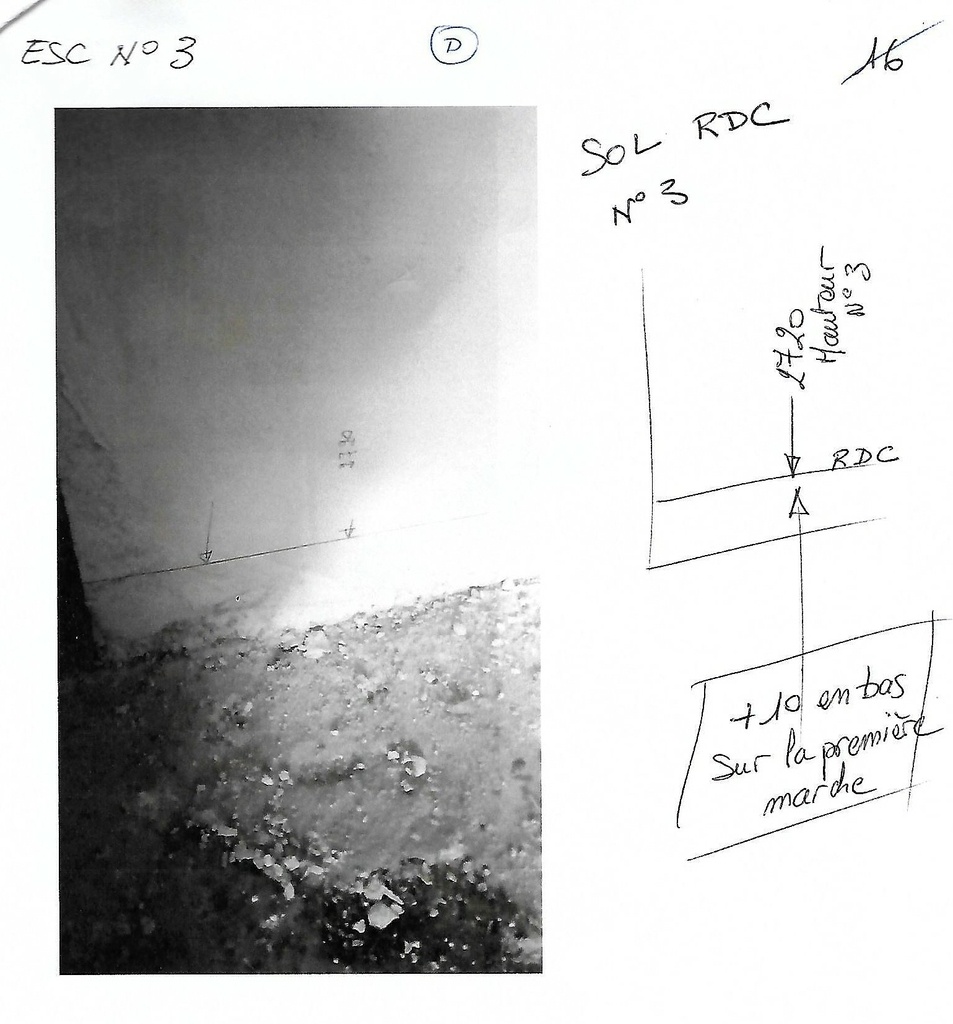

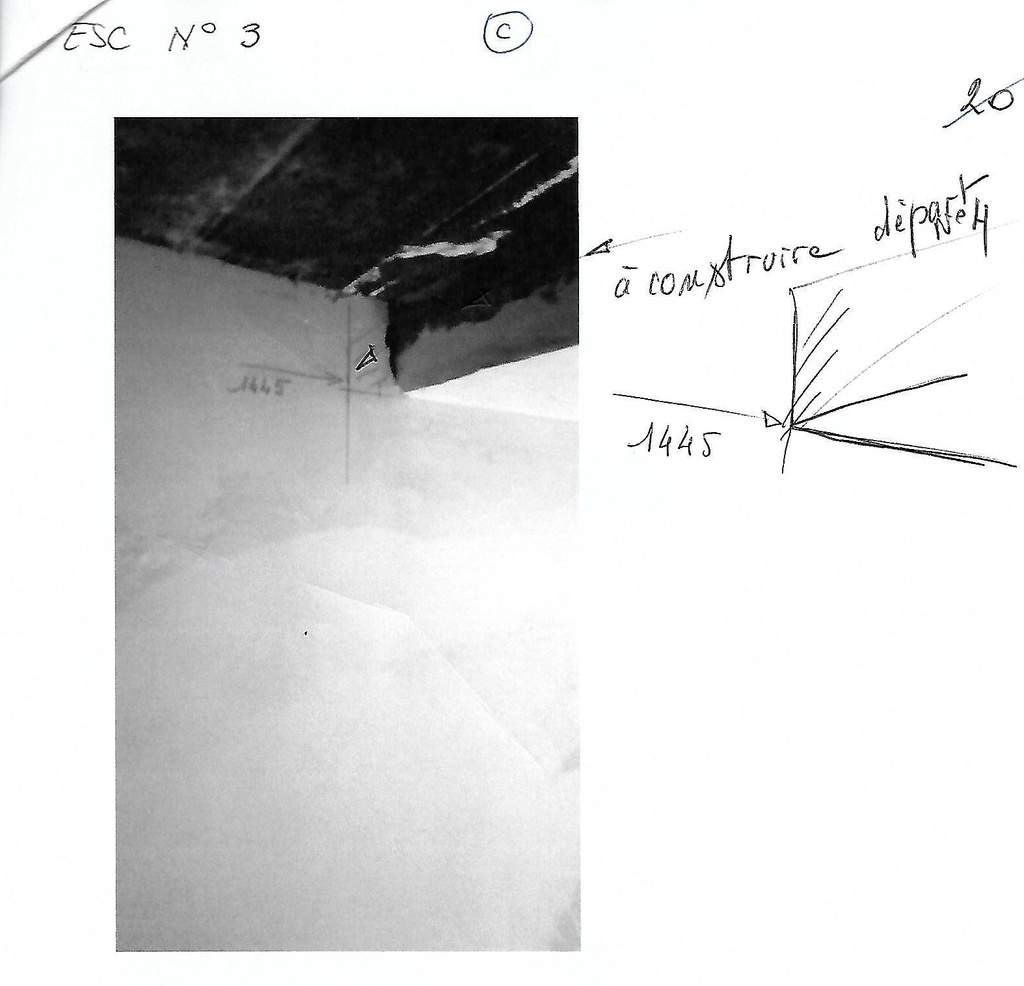

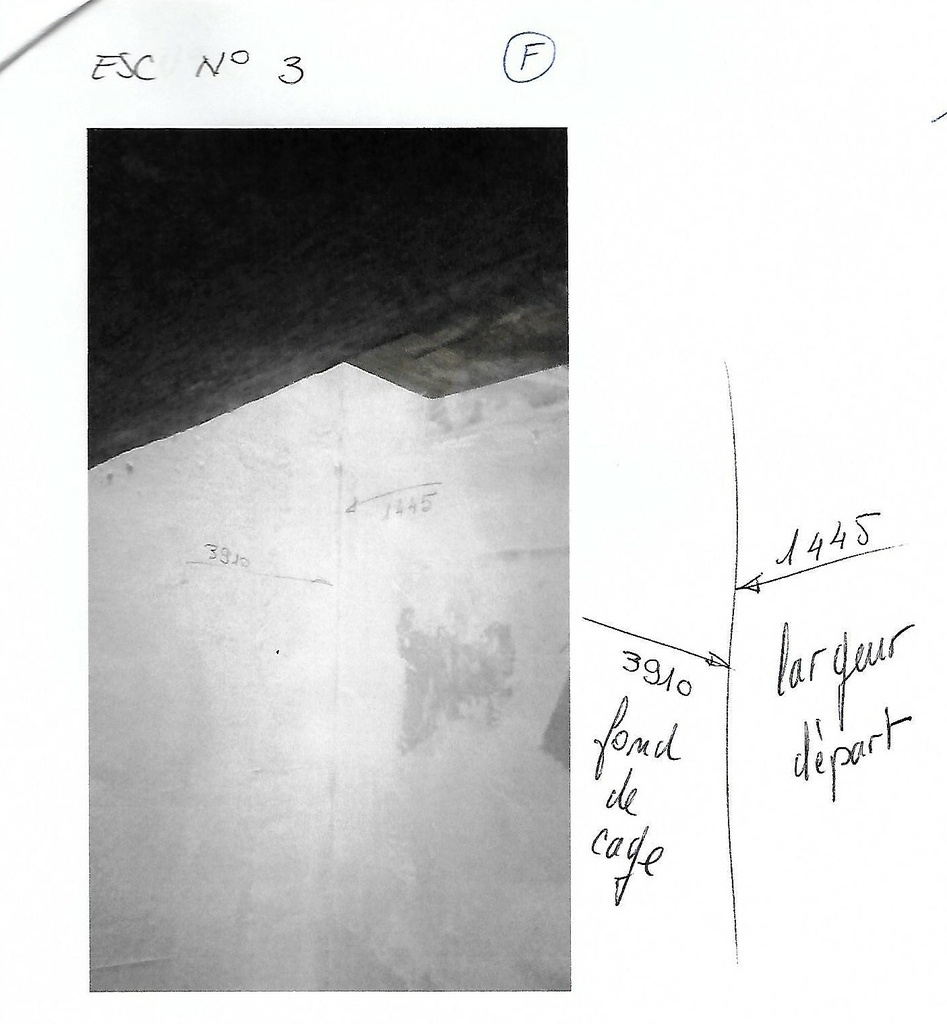

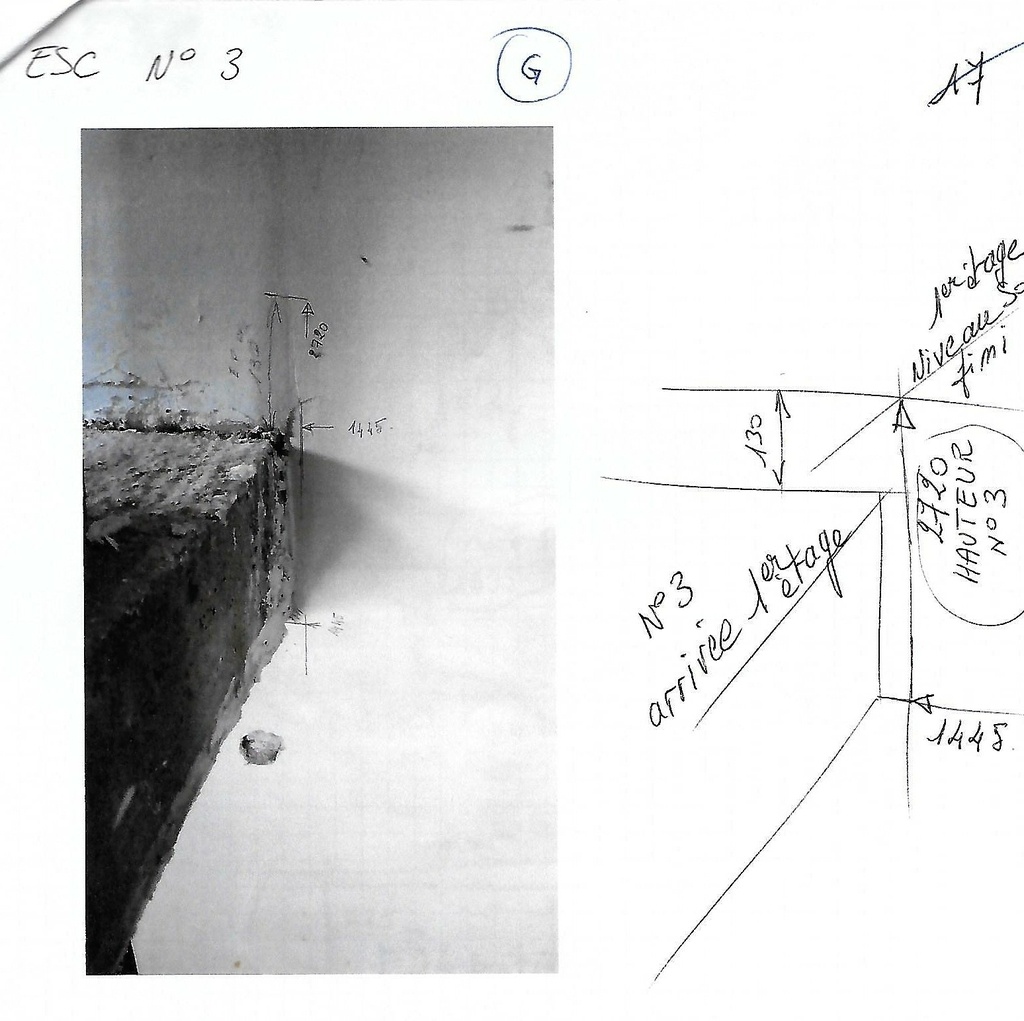

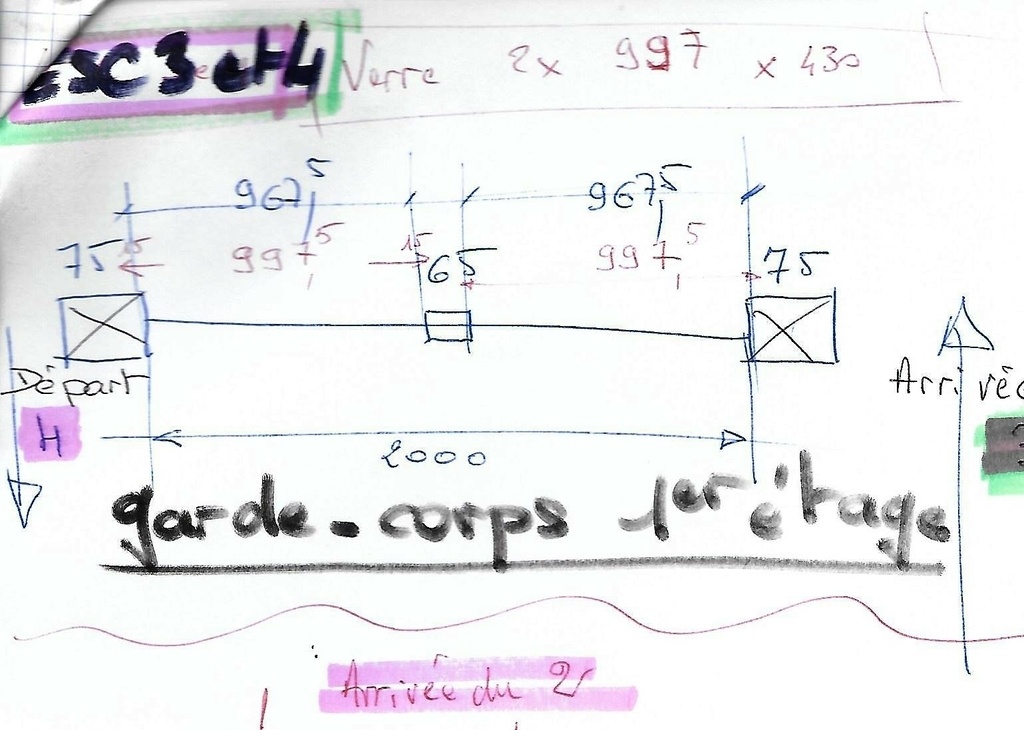

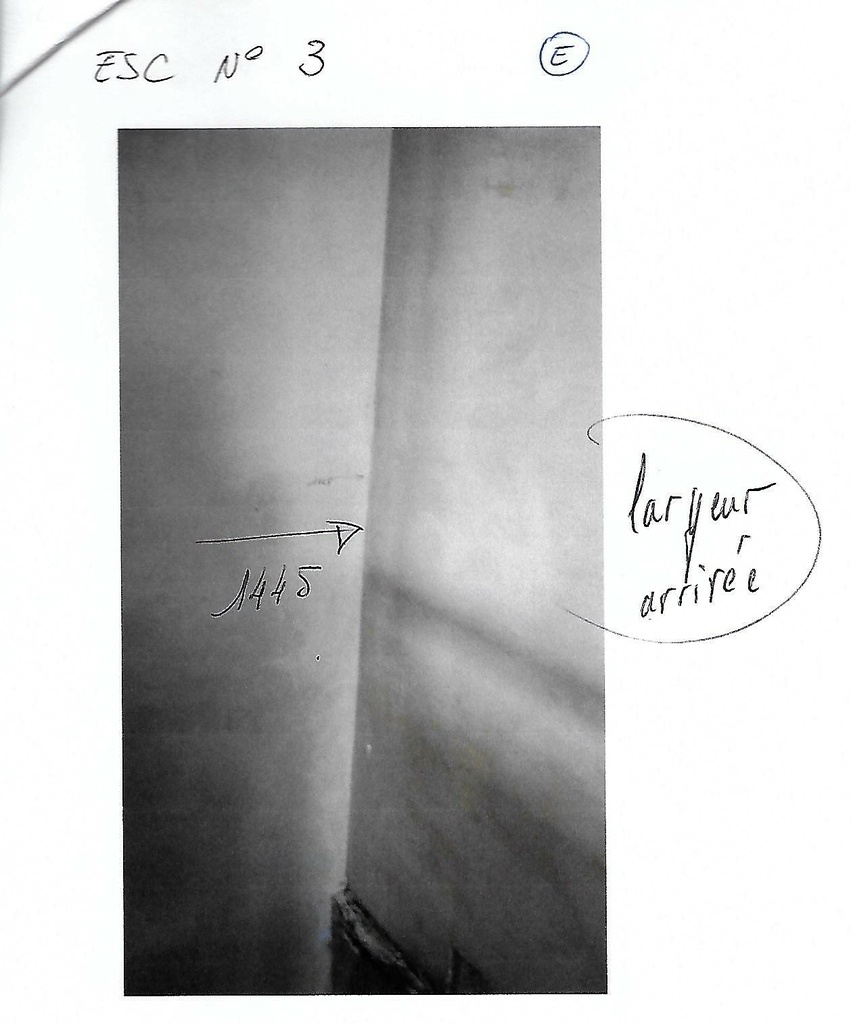

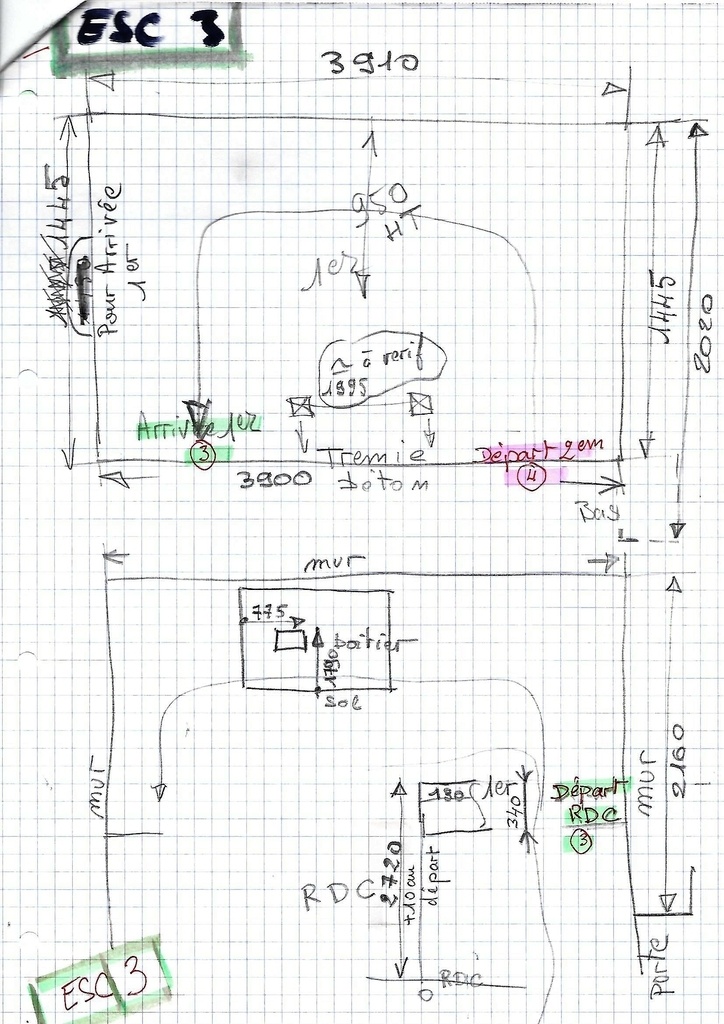

Relevés escalier 3

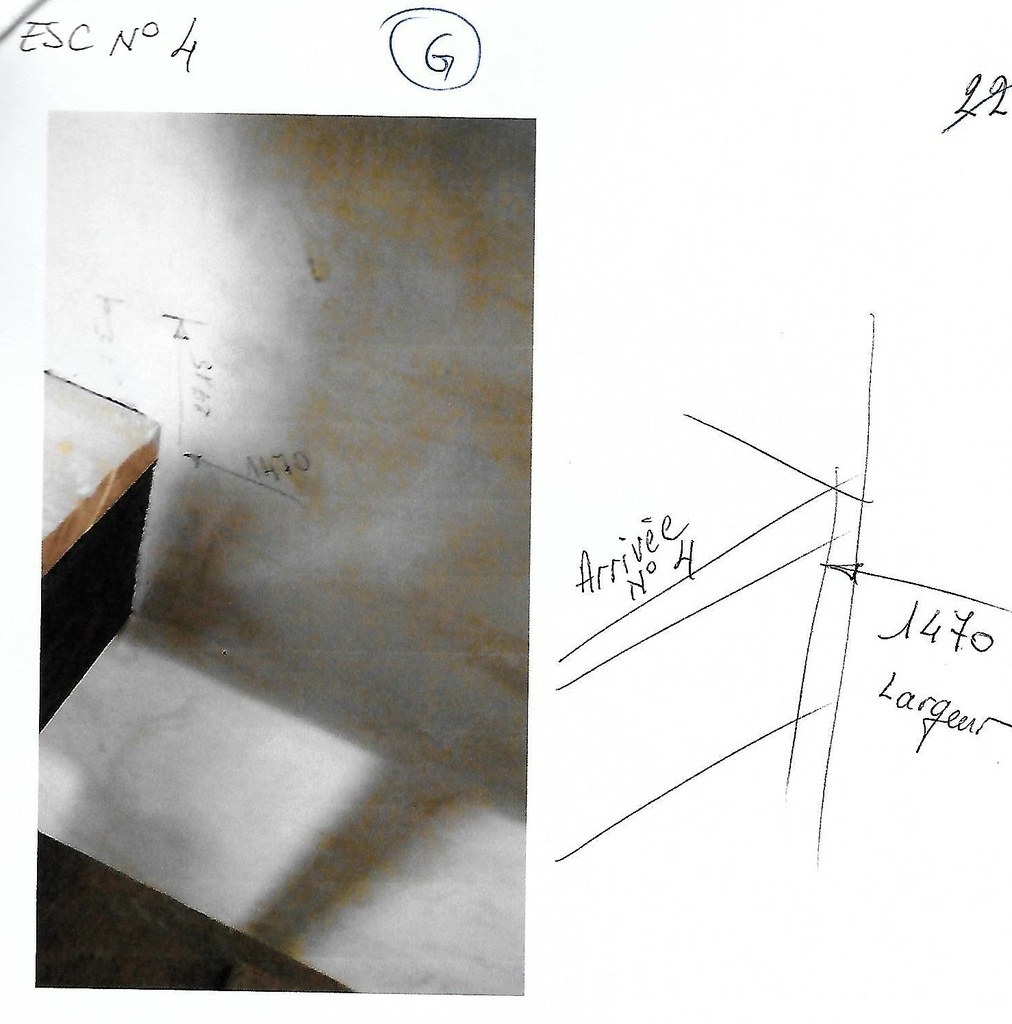

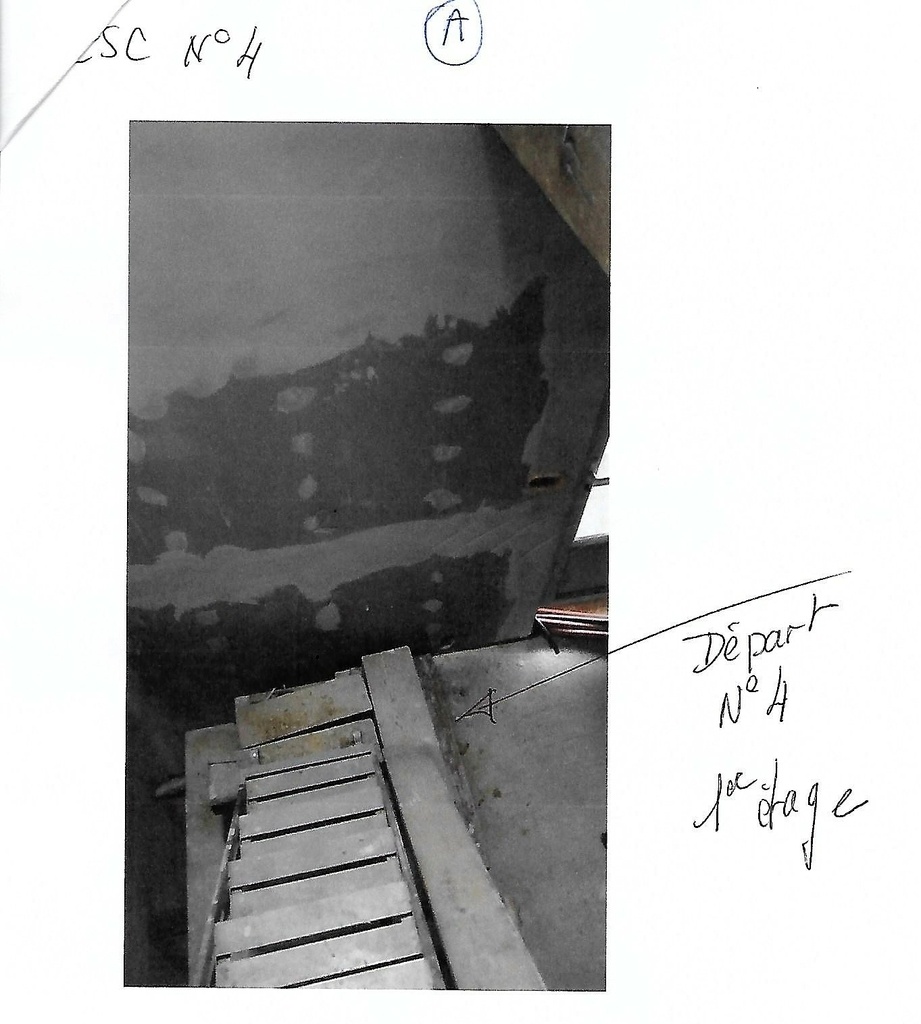

Prise de mesures escalier 4.

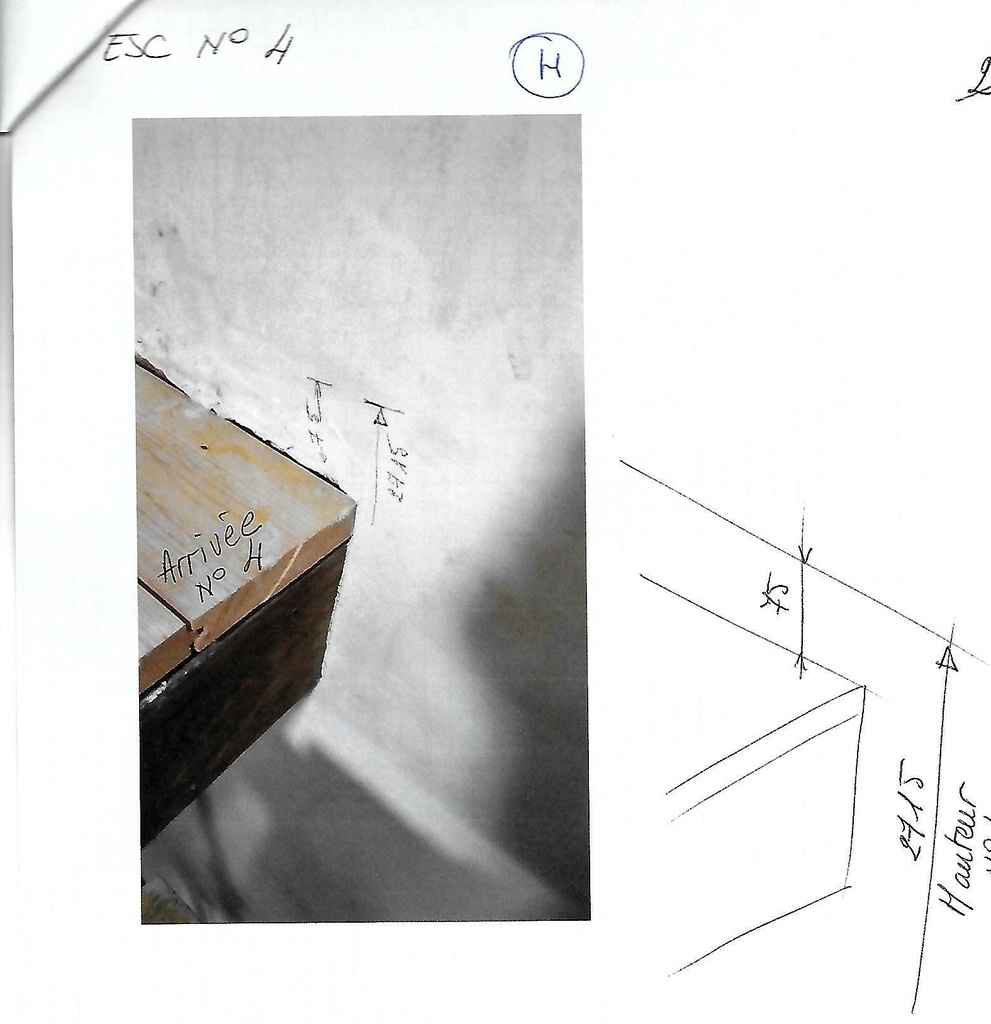

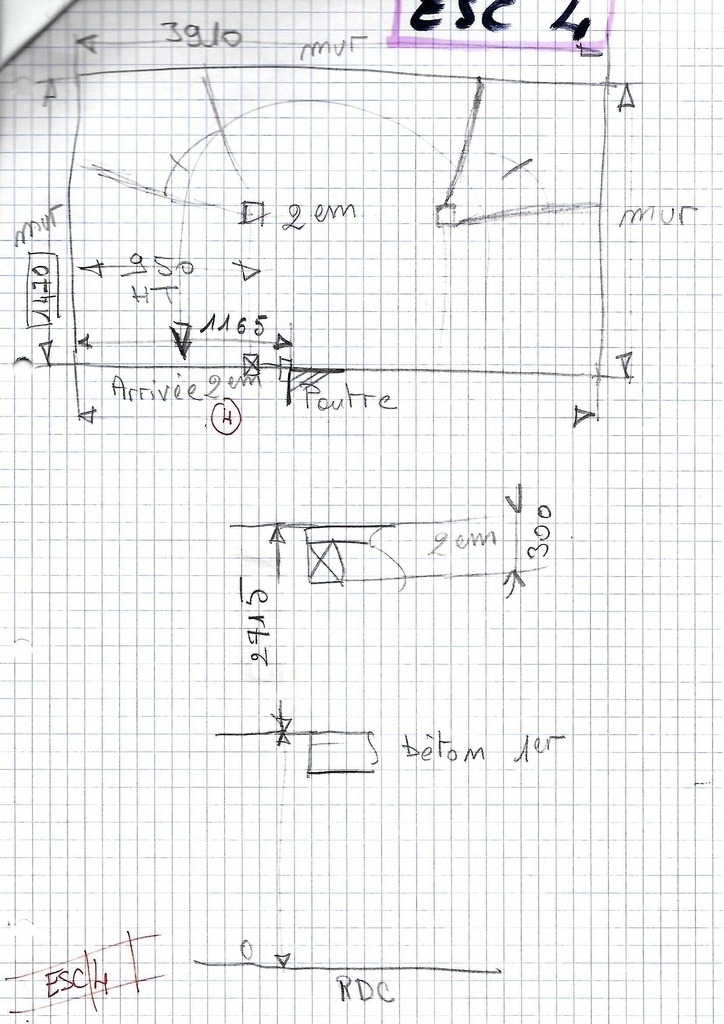

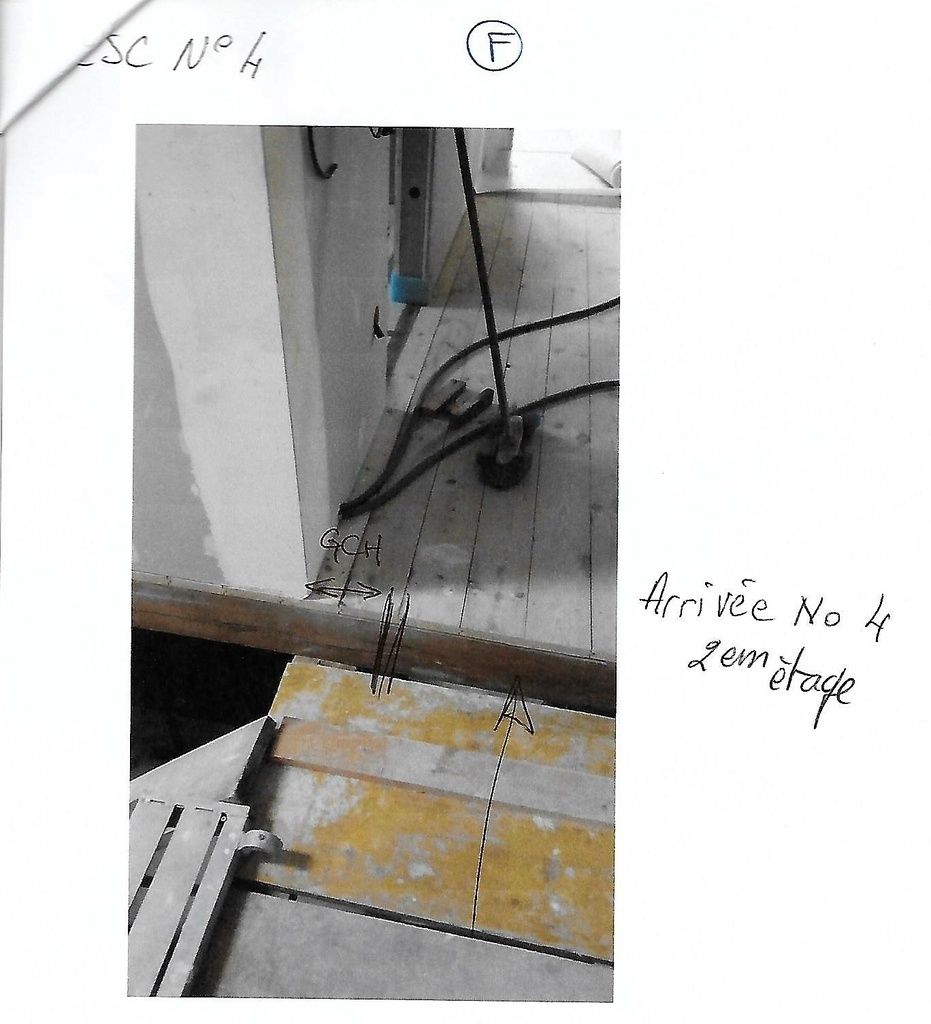

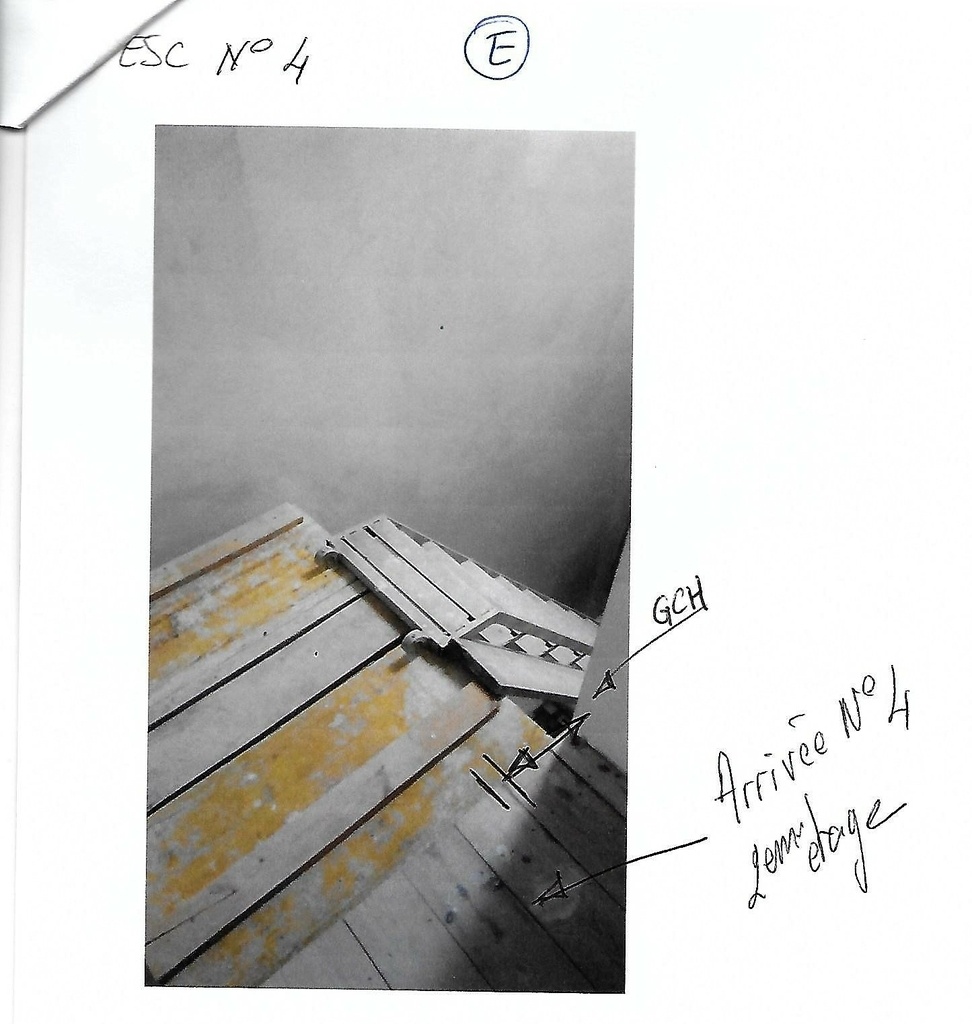

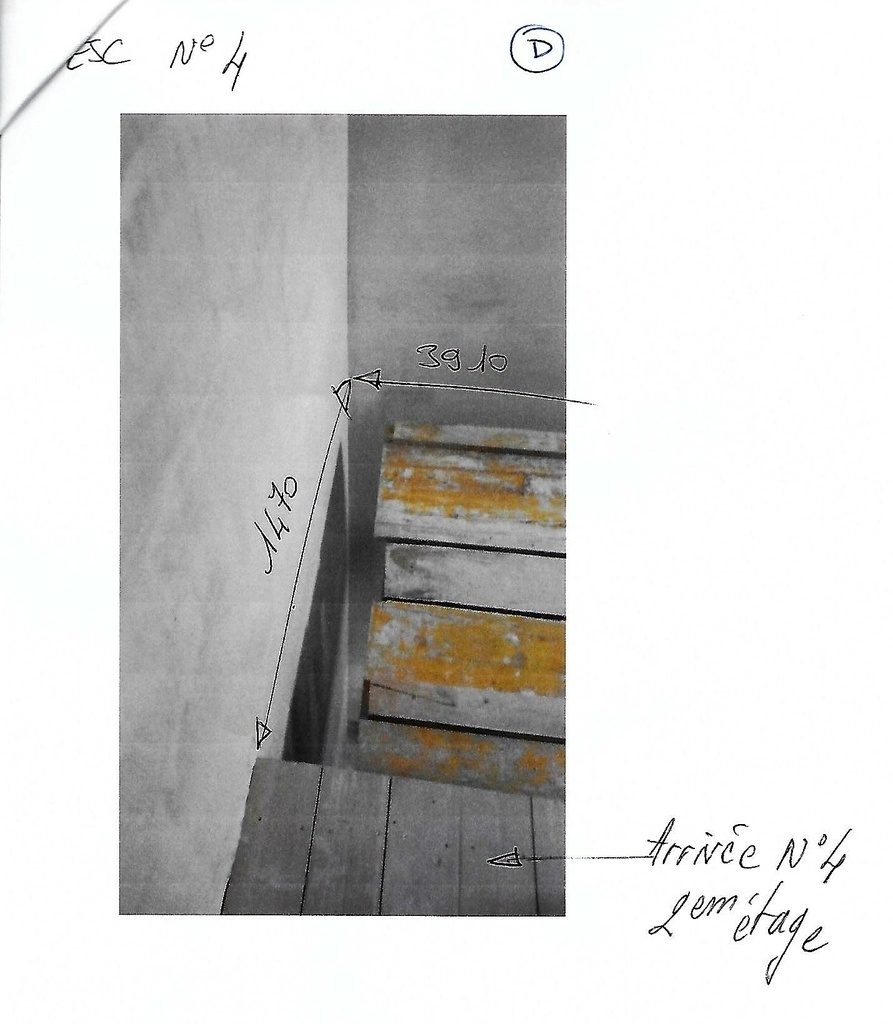

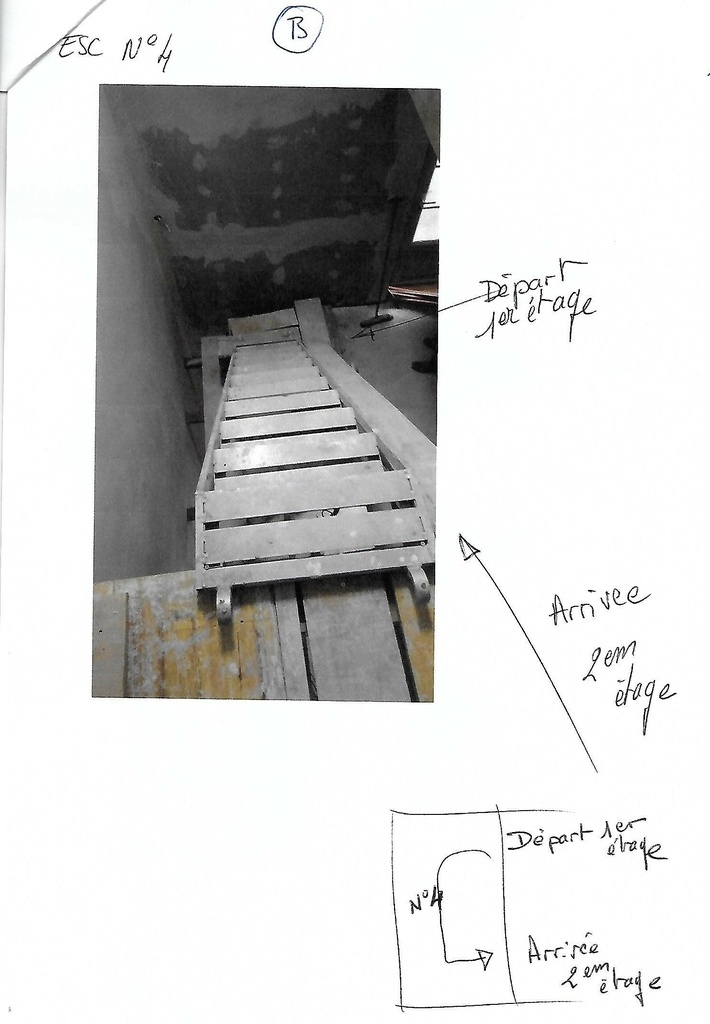

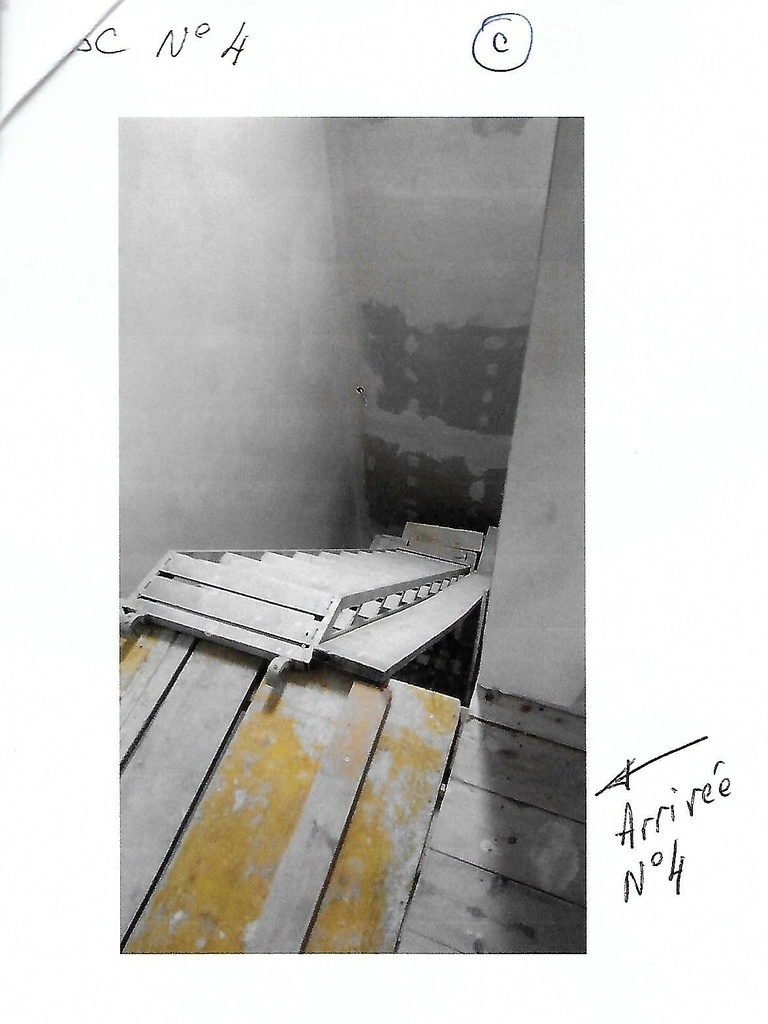

Relevés escalier 4

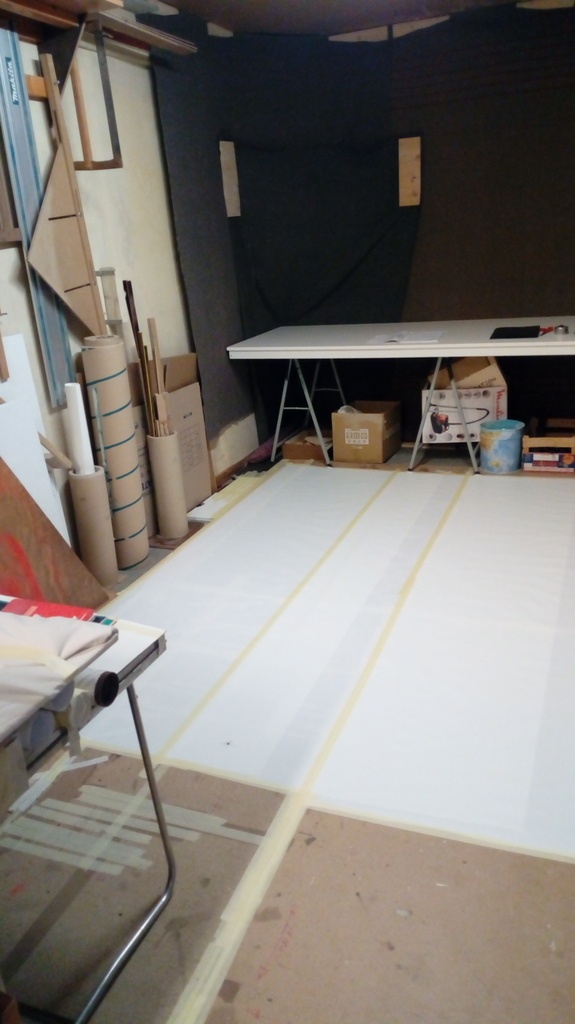

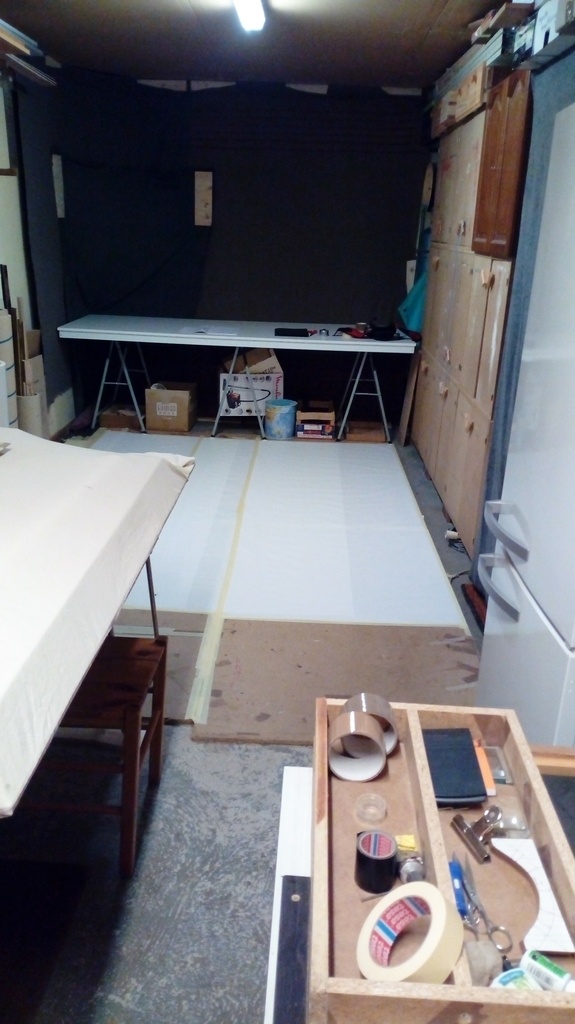

Les escaliers 1-2-3-4 - Le traçage

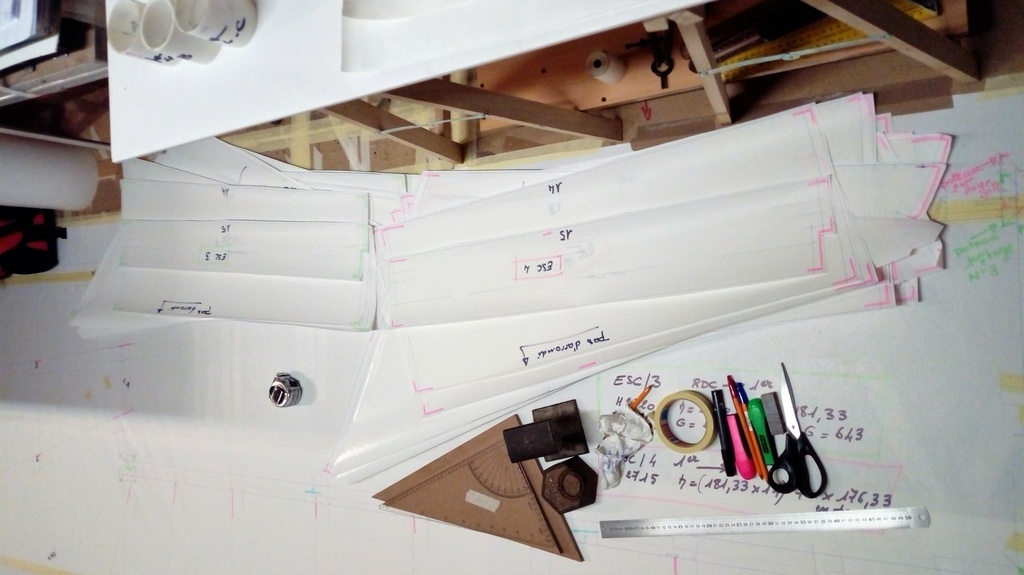

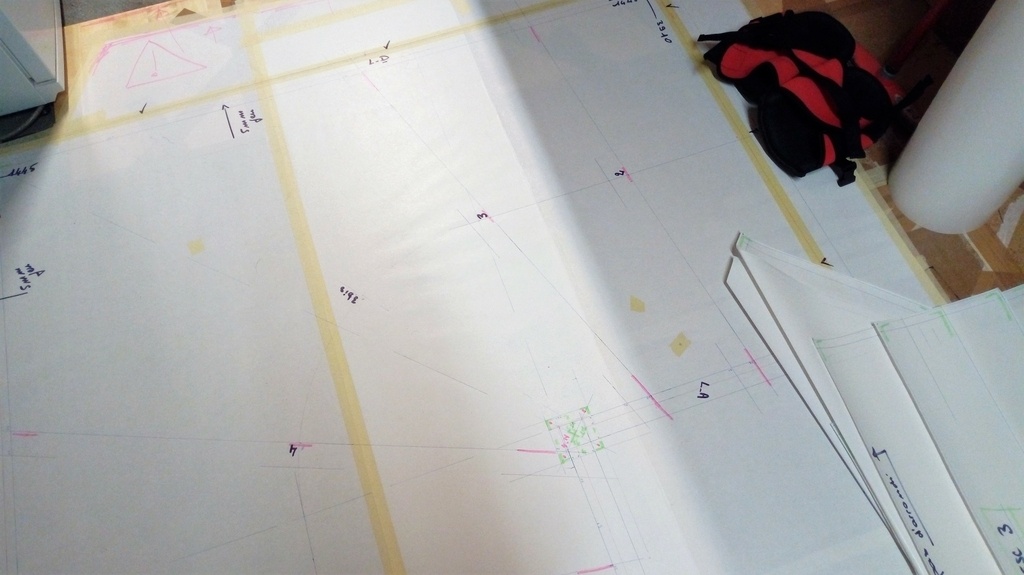

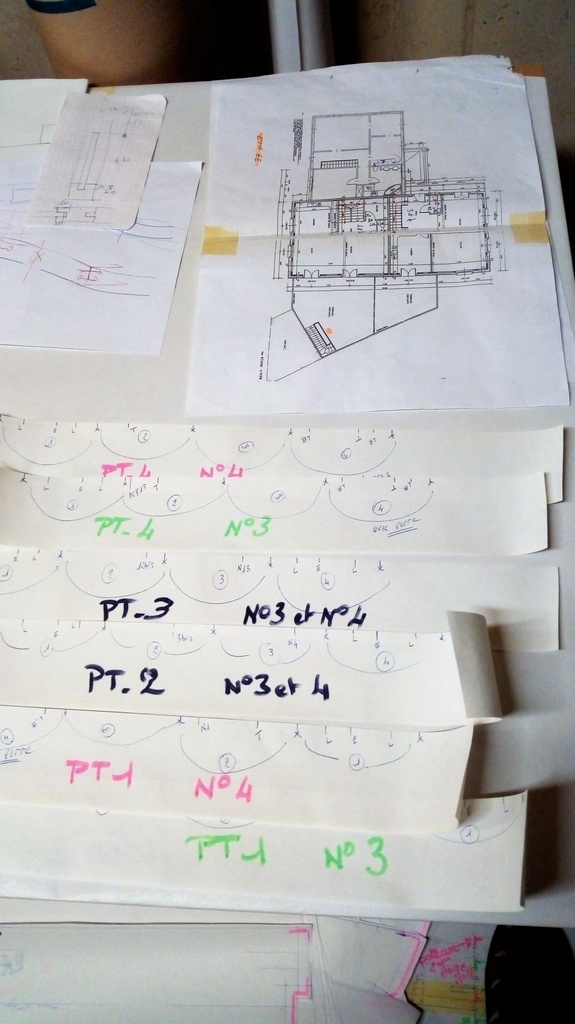

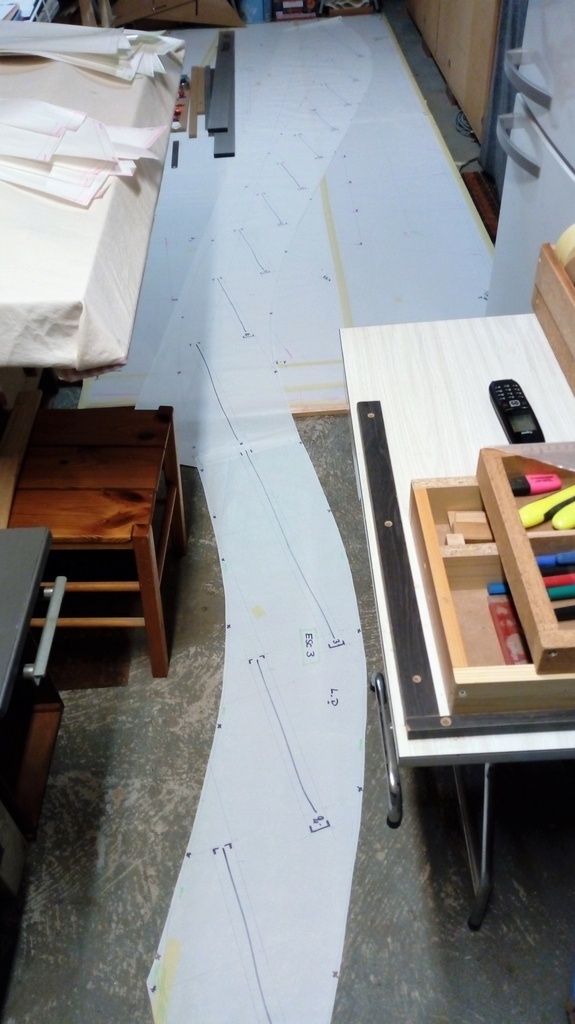

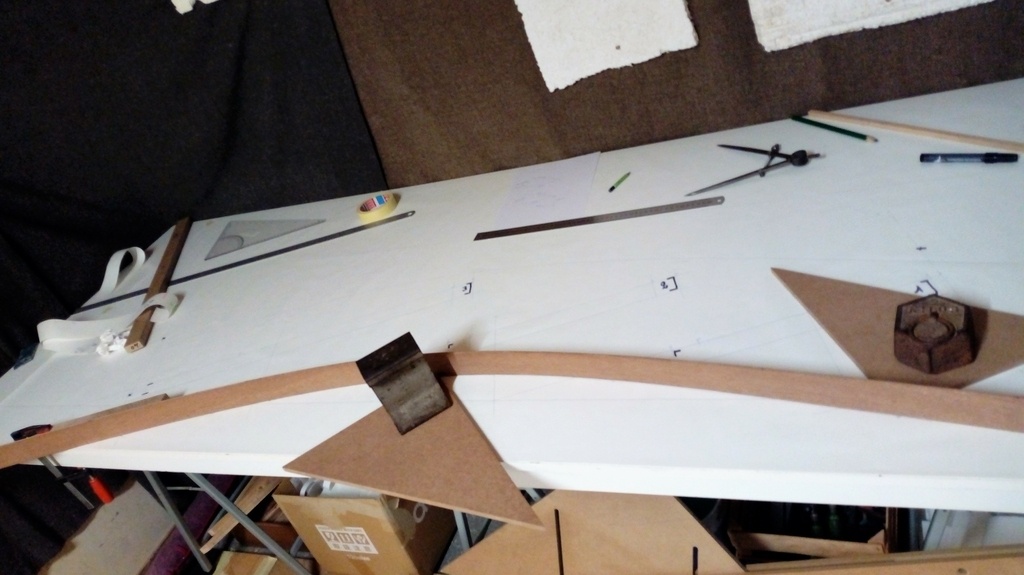

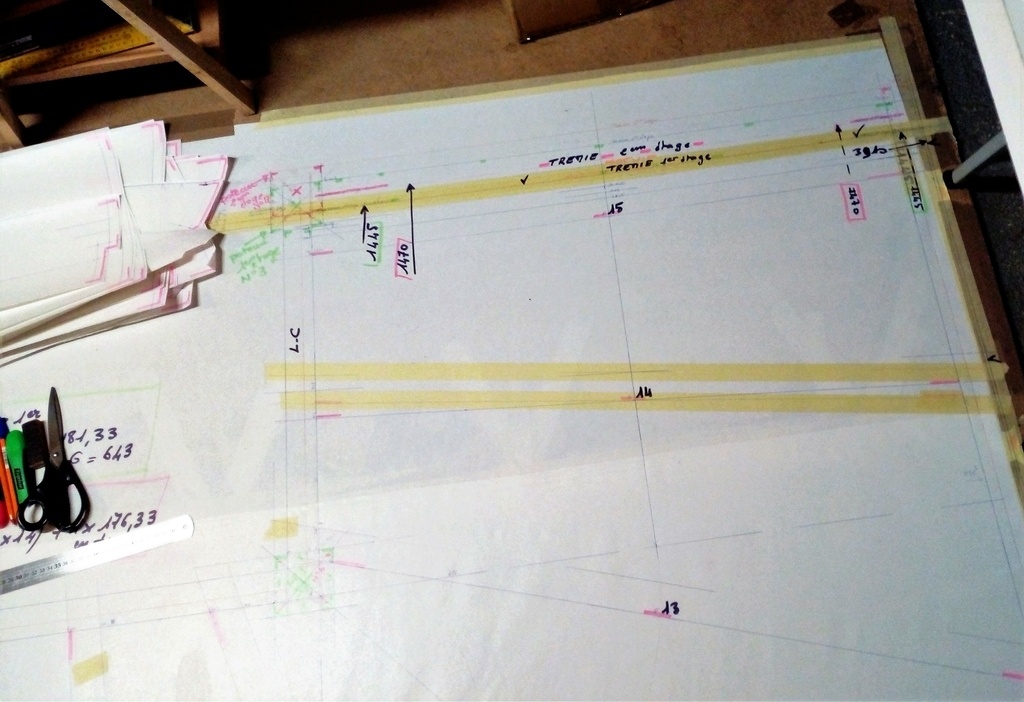

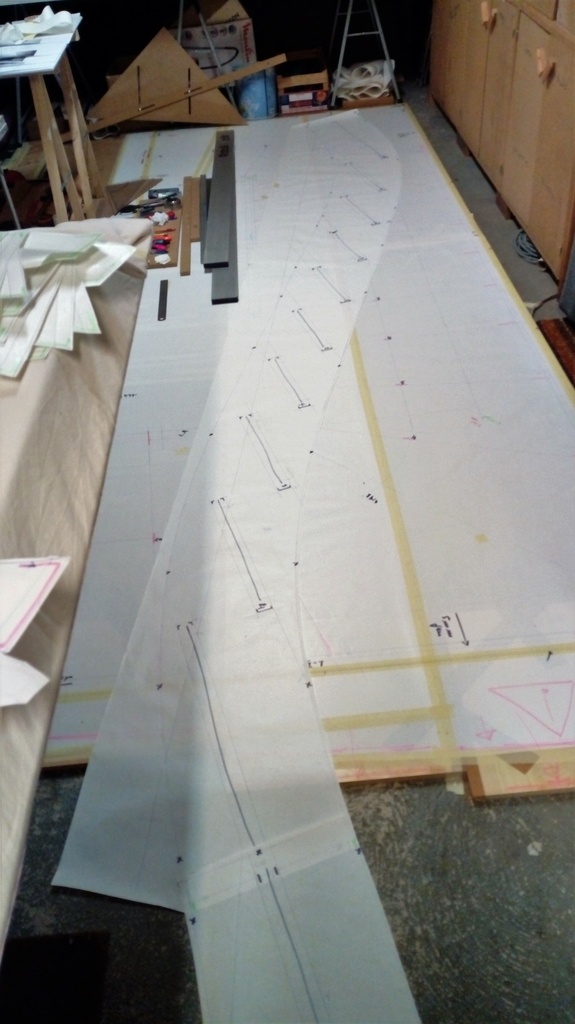

Quelques images du traçage des escalier 3 & 4.
La vue en plan est commune aux deux.
Les départs et arrivées sont différents.
Les hauteurs sont différentes.

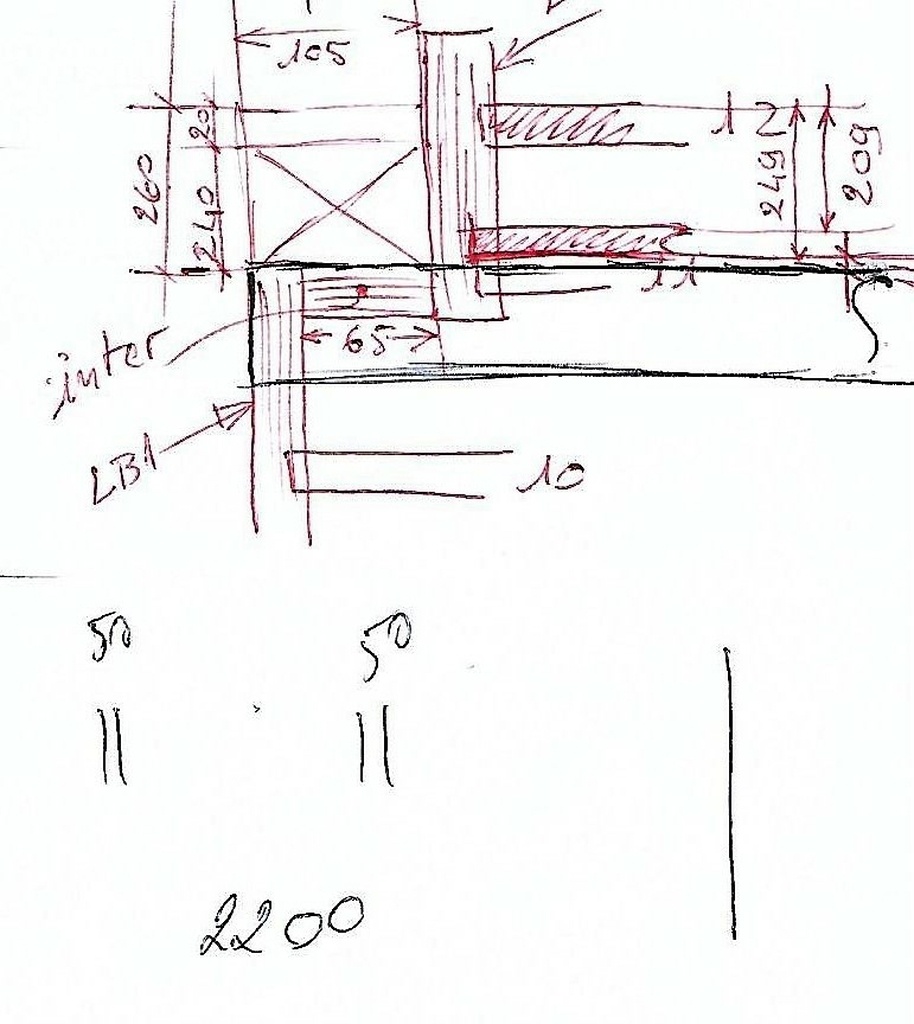

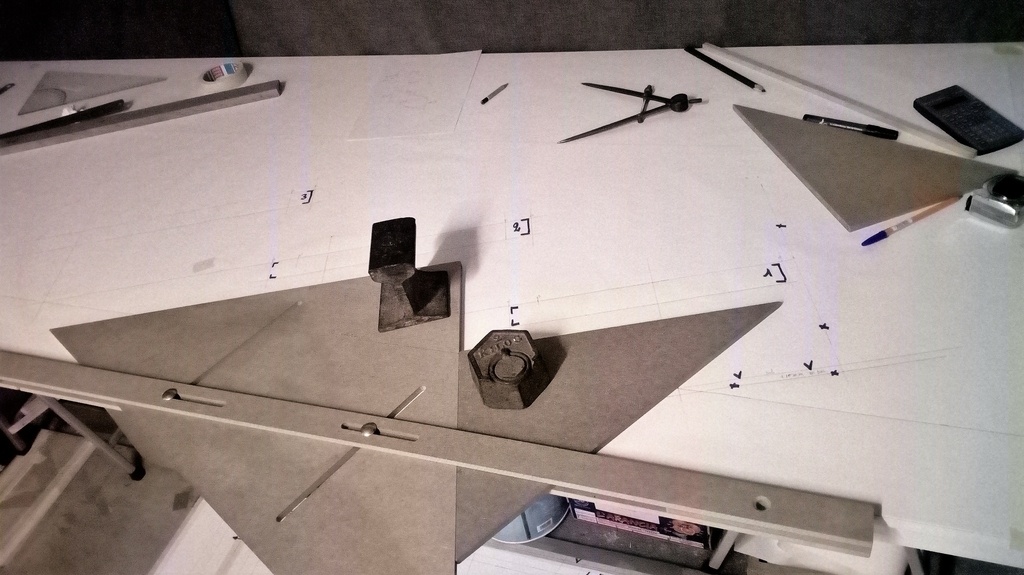

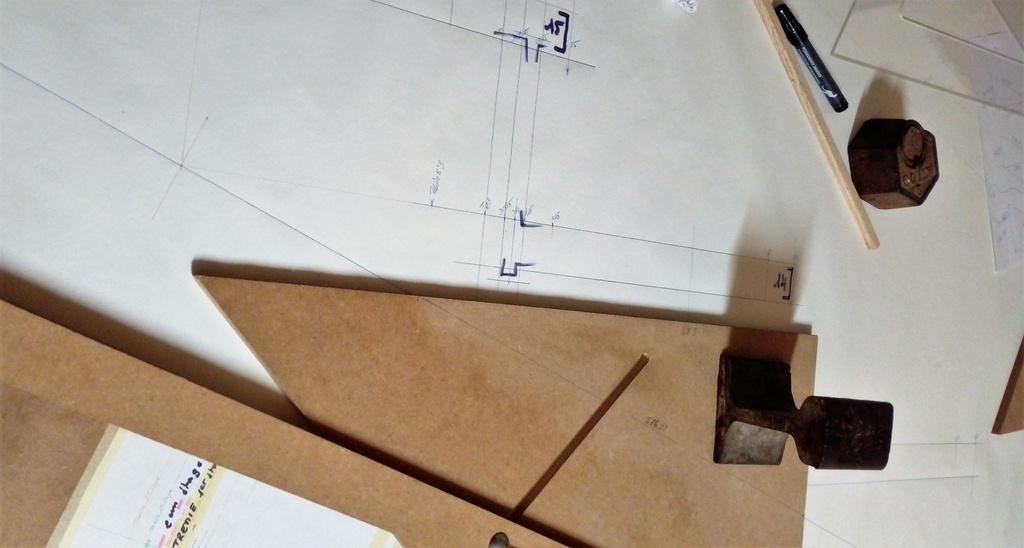

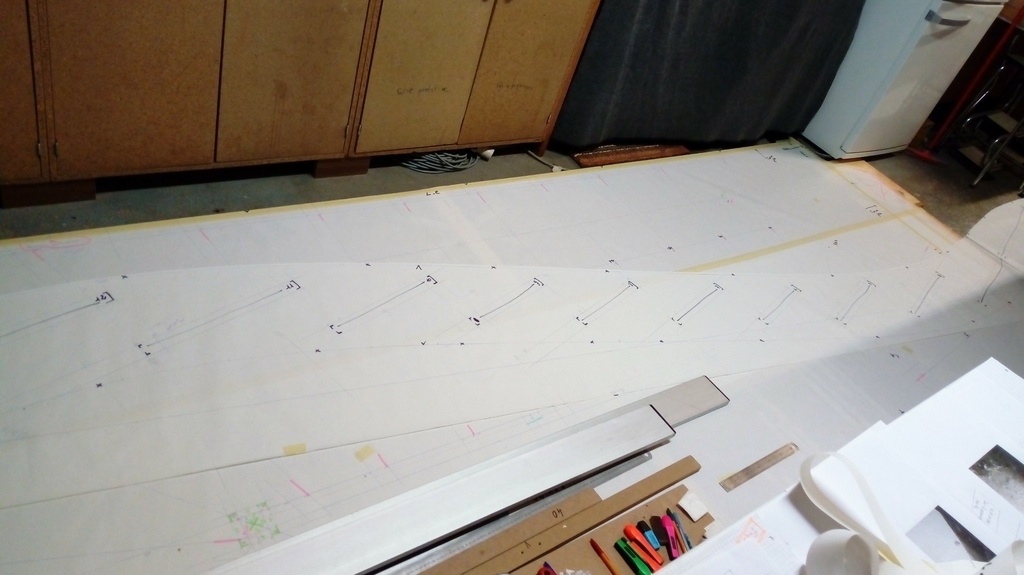

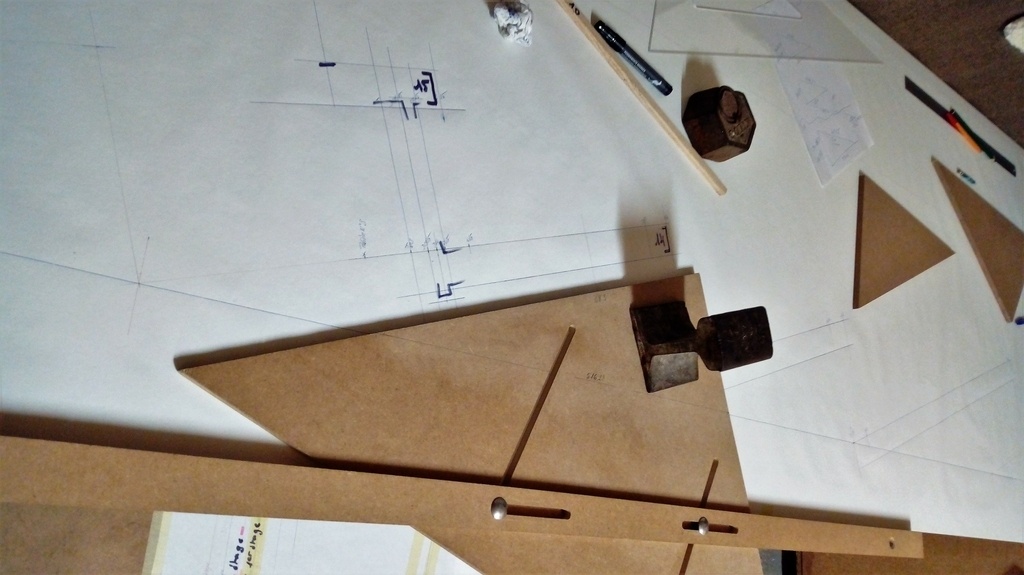

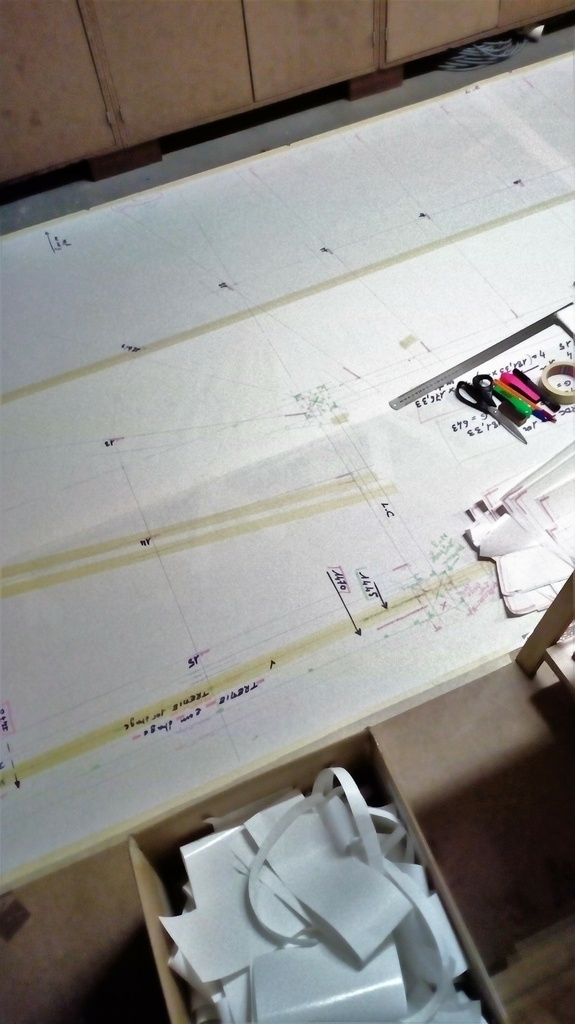

Traçage la suite
Les photos des escaliers 1 & 2 - 3 & 4

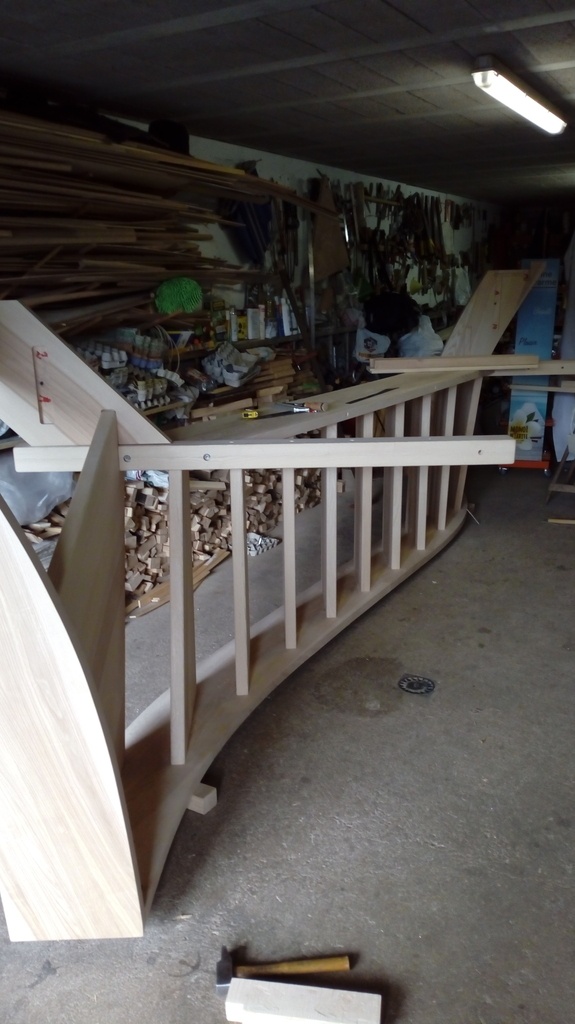

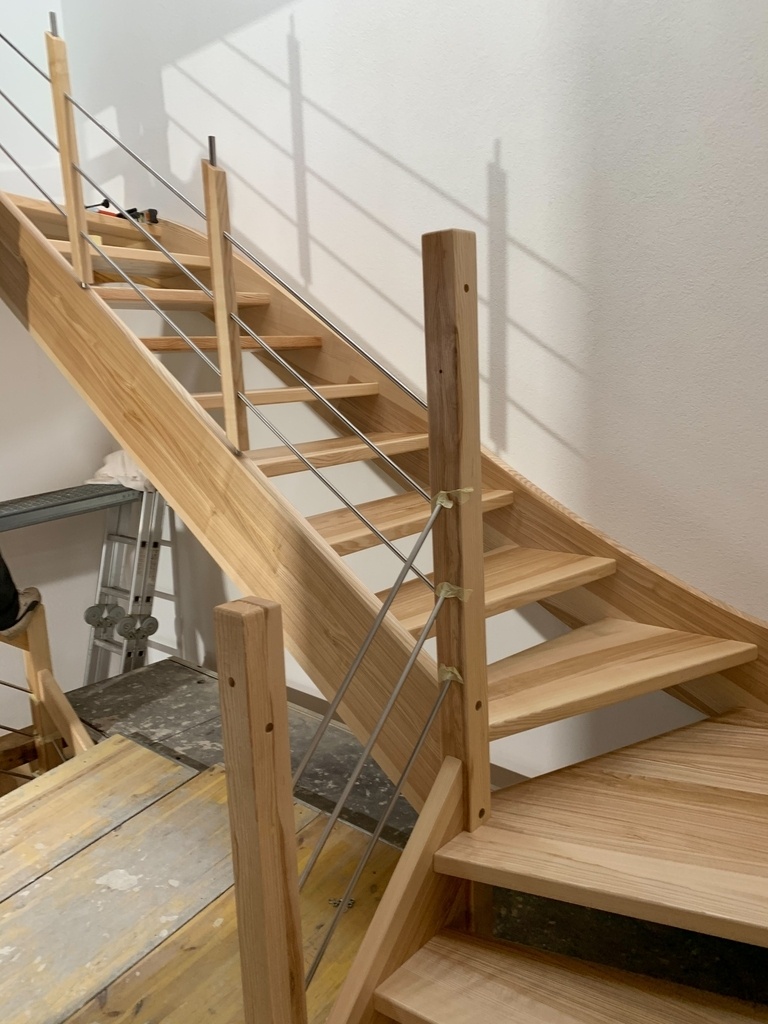

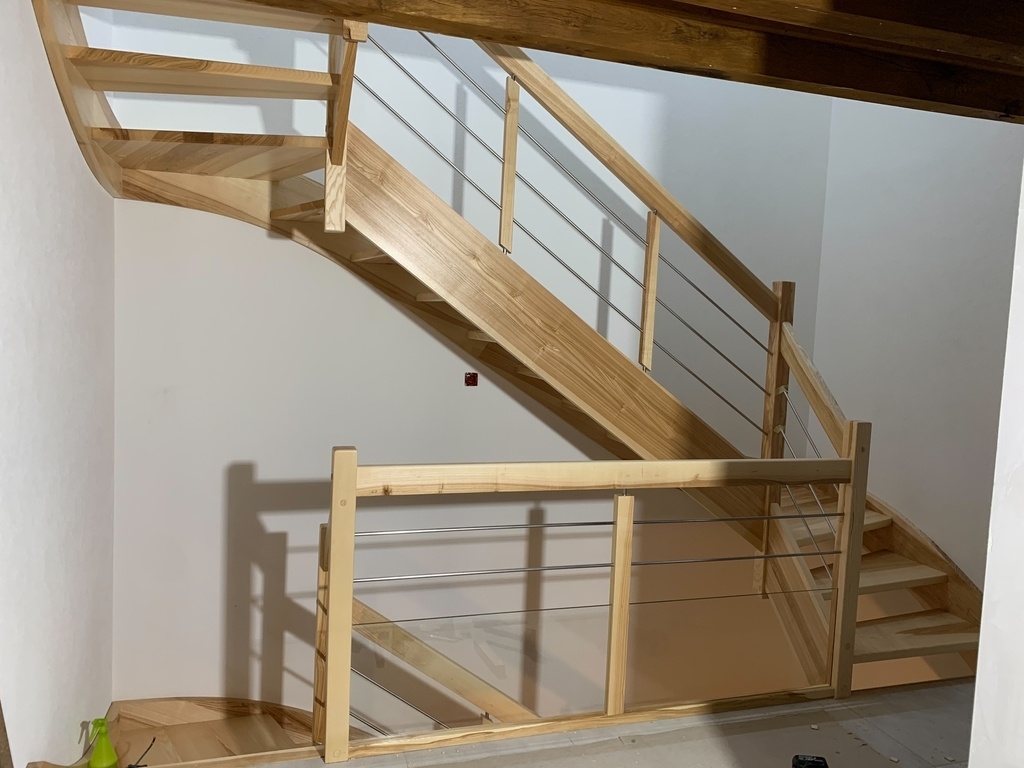

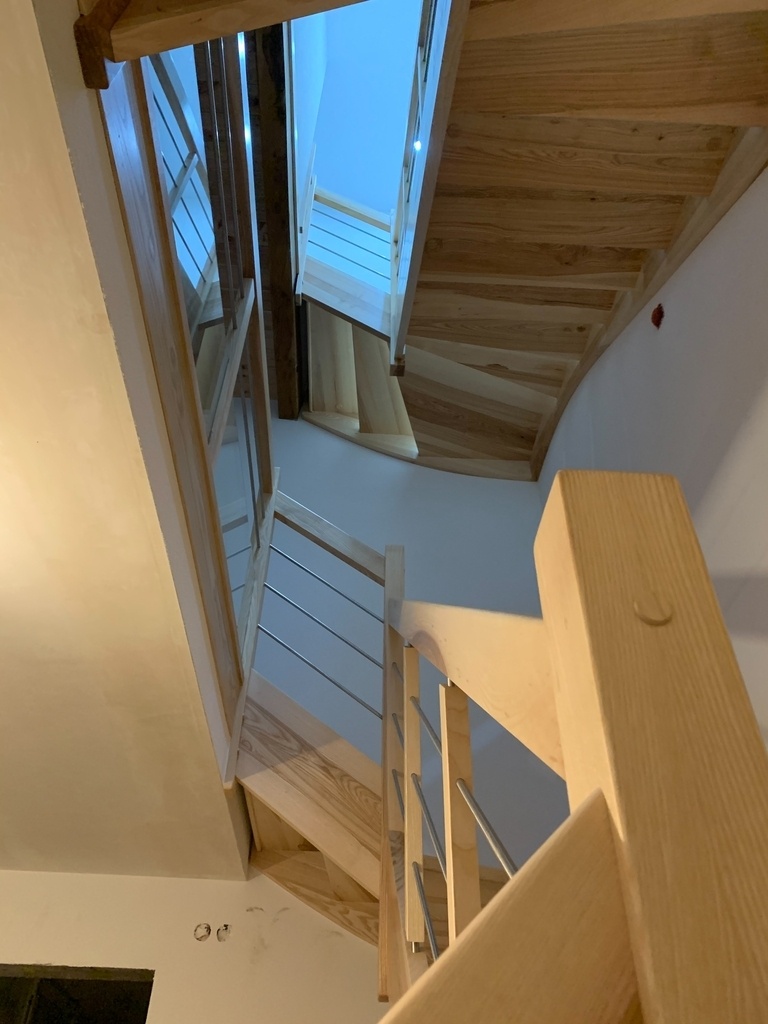

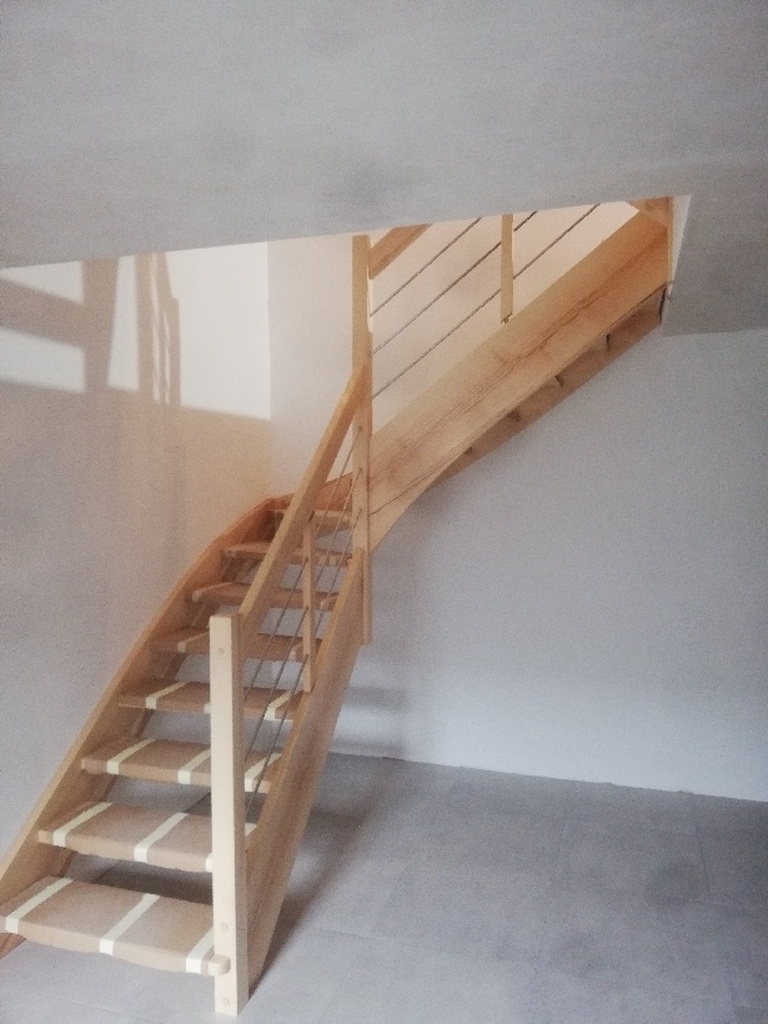

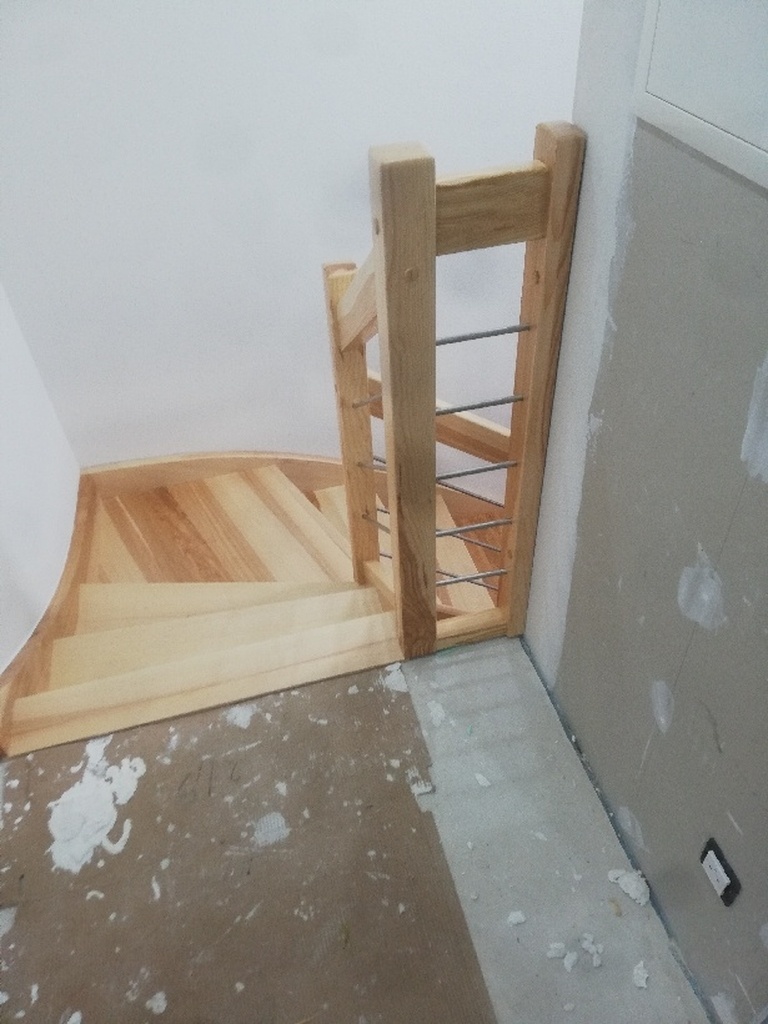

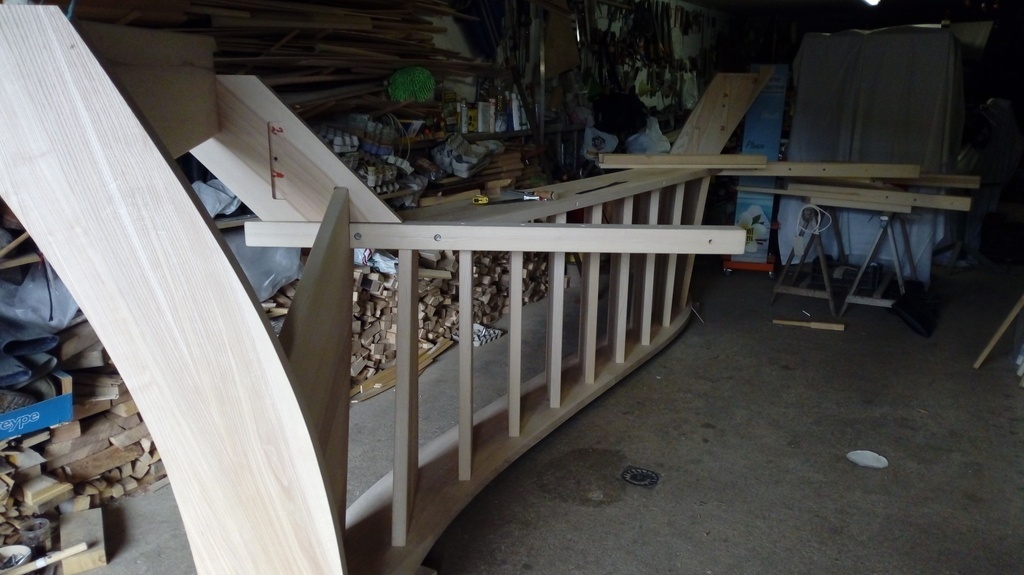

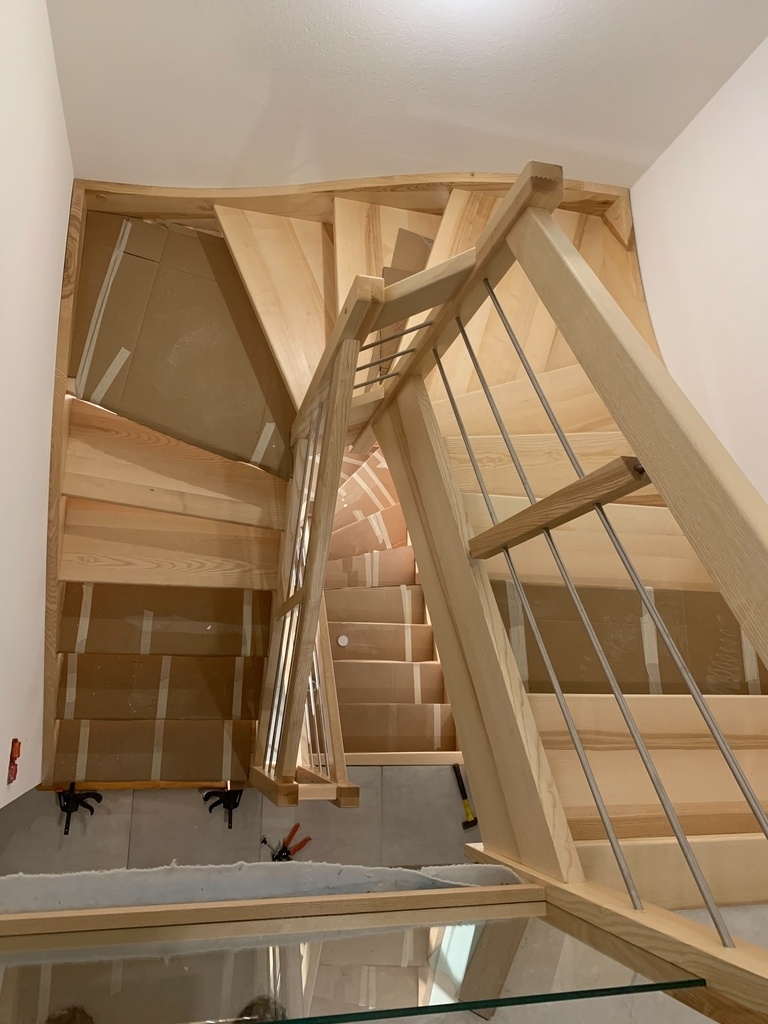

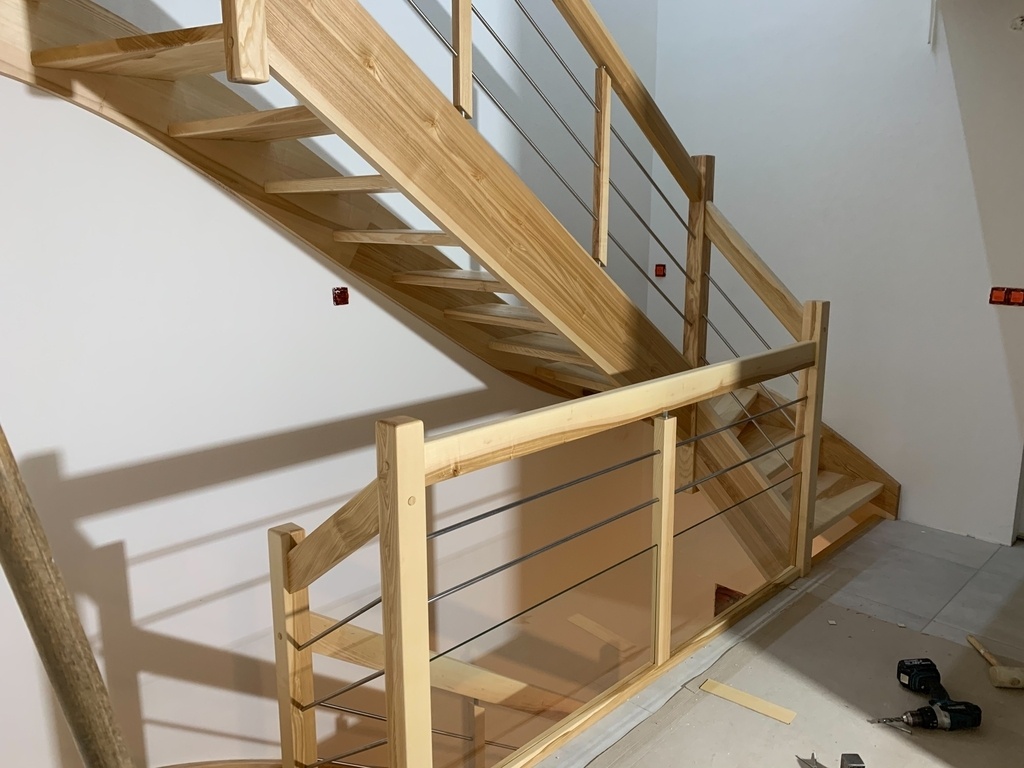

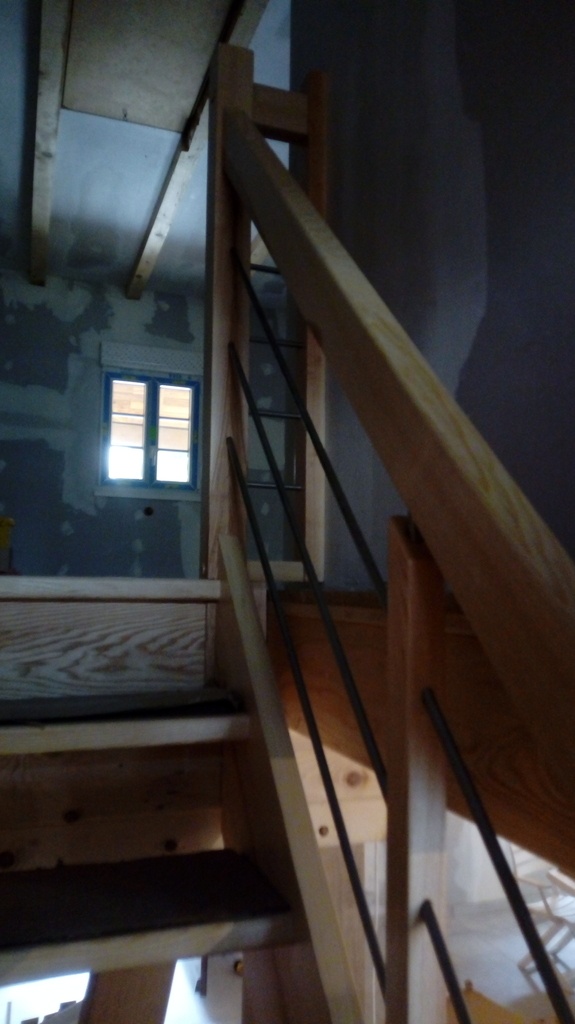

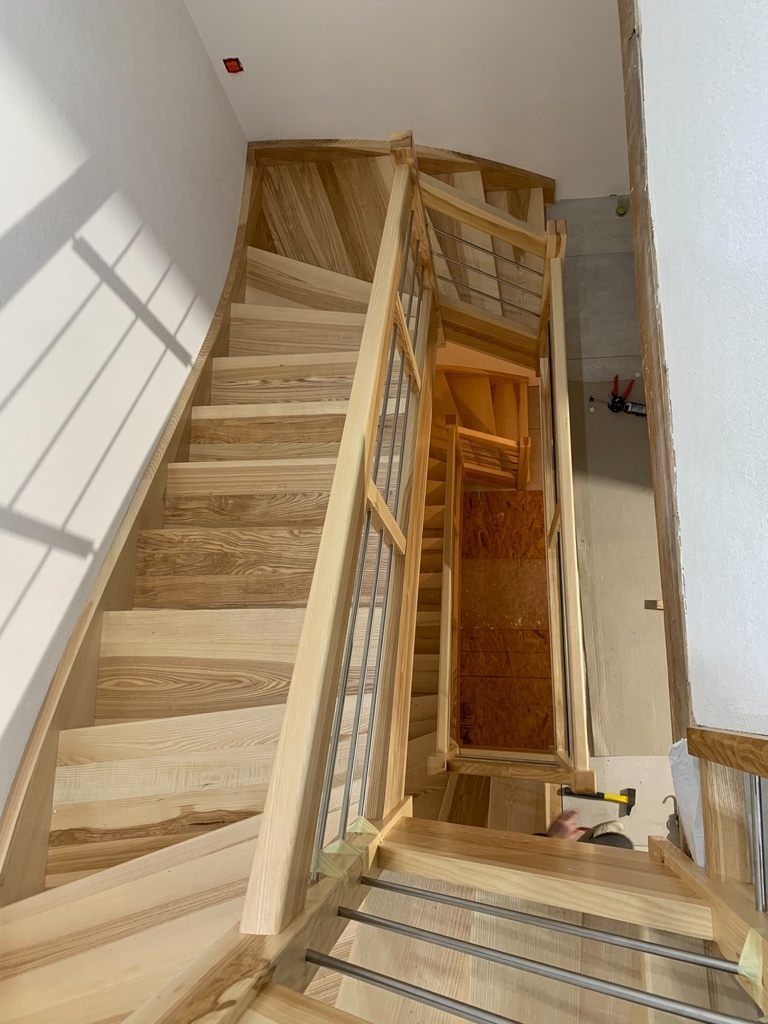

Photos du travail terminé
Licence
Discussions
kaj Tout-y-est! ta méthode de travail, tes relevés sont détaillés. Merci jacky.
En aparté, ce chantier semble avoir été abandonné un temps? me trompe-je?
Ce chantier en ce qui concerne les escaliers voilà 2 ans que le petit droit a débuté, les quatre autres ont été entrepris il y a plus d'un an. C'est un chantier à longue haleine sachant que le propriétaire des lieux à entrepris cette rénovation extension voilà plus de 10 ans seul et parfois aidé. Ce sera l'œuvre de sa vie.
tu te met au pentathlon Jacky !!
good job
Merci, ça entretient les neurones!
C'est intéressant d'avoir tout le cheminement.
Merci
Avec plaisir
Je viens d'ajouter quelques photos de meilleure qualité du travail terminé.
merci pour ce partage
Avec plaisir !
