vasavoirkikela

Presses d'établi

  Ce pas à pas présente un projet en cours de réalisation.

Presses d'établi
+

Bonjour à tous
Je reviens faire un tour sur l'air du bois avec mes bouts de ferrailles ...
Je réalise en ce moment une série d'appareillage pour les établis que j'avais fabriqué avec Phil 59 il y a quelques années
je viens de réaliser pour le sien une presse de type parisienne sur mesure afin de l'adapter sur son Roubo /Shaker
le lien pour découvrir les réalisation de l’époque

Apres l'avoir montée sur une pale copie de sa presse parisienne ,Il me reste a faire quelques améliorations du genre ,plus de réglages deci dela , une clavette pour bloquer le volant mais je dois encore faire une presse pour pousser les broches ,une p'tite poignées pour donner plus d'inertie au volant ...etc etc

Pour la suite de mes fabrications je vais essayer de réaliser un criss cross ainsi qu'une presse en bout classique pour mon établi que je terminerais par la même occasion ...

Bref je vous présenterais tout ça au fil de mes avancées ... mais y a rien qui presse ...😊

Liste des articles

Mis à jour

Partager

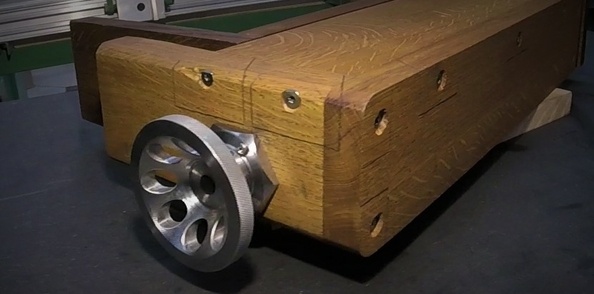

Une p'tite presse parisienne pour établi

Mieux que des mots ... une vidéo !! pour la première partie

bonsoir a tous
Pour faire suite aux commentaires de Marc
j'ai donc retravaillé mon support de noix de vis trapézoïdale que j'avais soudé a l'origine ...
trop rigide lorsqu'il était soudé il encaissait mal le faut rond de la vis et provoquait des points durs dans son fonctionnement ...

parallèlement perçage et taraudage du tenon du porte noix ...
et donc l;ensembles des pièces , le montage et la fin des points durs !!

Publié Mis à jour

Partager

Le Criss Cross

Bonjour
dans la suite des équipements d'établi , je reviens cette fois avec la réalisation d' un Criss Cross pour ma presse frontale . je vous présente ici sa réalisation , je vous présenterais son montage prochainement , il faut que je réalise encore le volant et que j'adapte la vis ...
Bonne vidéo a vous

Publié

Partager

Une p'tite presse sur son établi

Phil a enfin récupéré sa presse , et va savoir pourquoi , il été pressé de l;installer , il restera a modifier un de ces blocs pour y installer le "bench dog " ...

Publié Mis à jour

Partager

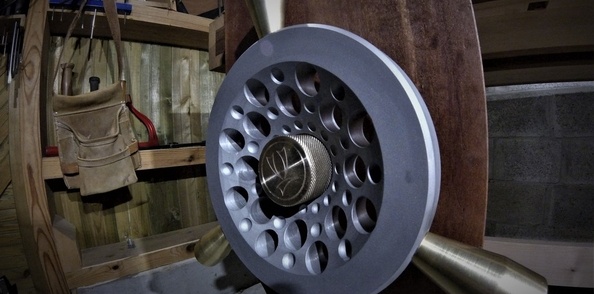

Une pressse sur mon etabli !!

bonjour & Meilleurs voeux pour cette année 2020

j'ai profité de ces vacances pour installer ma presse sur l'etabli ...

bonne vidéo ...

Publié Mis à jour

Partager

Une presse a chariot sur mesure

Bonjour à tous je reviens à nouveau avec une autre presse ...
Cette fois c'est la presse horizontale que j'ai réalisé aux cotes de sa reservation sur le plateau de l'établi
Jel'ai voulu en bois et metal mais le bloc aurait pu tres bien etre réalisé en bois ,dans ce cas le trou sur le chariot aurais été réalisé carré pour le passage du grepp
Bonne vidéo

Petite avancée du weekend...

Publié Mis à jour

Partager

Un p'tit siège pivotant

bonjour a
à tous

en cette période particulière il faut s'occuper l'esprit , puis aussi les mains !!!
mais c'est important de pouvoir se pauser pour y réfléchir....

certes je suis occupé sur les équipements de Thomas , mais je me suis laissé distraire, par un bout de feraille ...

bonne vidéo et prenez soin de vous ...

Publié

Partager

Encore d'autres presses ...

j'ai réalisé une série de presses frontale et allemande pour un établi en construction ....

le lien de sa fabrication par ici

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

vasavoirkikela a publié le pas à pas "Presses d'établi".
il y a 4 ans
Boris Beaulant
( Modifié )

Quel boulot ! Bravo à toi.
Je te sens parti pour en refaire d'autres, non ?

vasavoirkikela

Merci Boris
Oui je vais terminer cette presse suivant les désirs de Phil
Maintenant que le prito est réalisé il n'y a plus qu'à... 😁
Ensuite je m'attaque à d'autres équipements d'établi...

racmterrof

Bravo pour le travail!Surtout pour le maintien de la rectitude de la pièce après soudure.
Par ailleurs, j'apprécie ton humour relatif à l'objet et au temps.

Kentaro
( Modifié )

De la belle mécanique DIY! Superbe.

vasavoirkikela

Merci

dneis
( Modifié )

Belle réalisation.
Pour le volant, on aimerait bien pouvoir le tourner rapidement avec une manivelle ou alors en glissant un doigt entre les rayons (dans le genre volant de machine outil). Car s'il faut ouvrir la presse en grand...
Après c'est sûr, la manivelle qui dépasse du volant c'est pas top, on finit toujours par se cogner dessus !

Exemple tailvise Benchcrafted

vasavoirkikela

Merci Dneis
Toutes ces petites finitions sont prévue j'attends que Phil équipe sa presse pour choisir son type de poignée peut être qu'il la tournera lui même en bois...

sylvainlefrancomtois
( Modifié )

beau taf !!

vasavoirkikela

👍

mod
( Modifié )

je suis impressionné du travail :)

vasavoirkikela

Merci mod

Xavier
( Modifié )

Phil doit être content, super travail, tes machines ont du chauffer!😁

vasavoirkikela

Merci Xavier
Pas que les machines j'y ai laissé les jambes de ma salopettes !!

riquet18x4
( Modifié )

Belle réalisation, bravo à toi.

vasavoirkikela
( Modifié )

Merci Éric
Ça fait des lustres qu'on ne s'est pas croisé...
J'ai même oublié comment publier un pas à pas... J'ai du demander conseil au tôlier... 🤔
😂

racmterrof
( Modifié )

Bravo!
Avec un plus pour la soudure et la conservation de la rectitude de la pièce.

vasavoirkikela

Salut Marc
Non et oui...
Non je n'ai pas bridé, du coup ça c'est déformé... J'ai passé deux plombes à redrsser à la presse hydraulique
Pour m'apercevoir par la suite que je n'aurais pas du souder
Mais je vais aussi corriger ça avant de livrer...
La vis à un léger faux rond... Je vais fraiser ma soudure pour la remplacer par un assemblage vissé qui sera plus mobile pour compenser le défaut... Et rendre ma presse plus libre..
Comme les anciens étaux, j'aurais du y penser avant

racmterrof
( Modifié )

Merci de cette confirmation.Je ne suis pas certain que même si tu avais bridé la pièce sur un marbre la rectitude aurait ete conserve. les tensions interne provoquées par le choc thermique se seraient révélées au relâchement.
Sans garanties,
Pour minimiser ces effets indésirables,monter uniformément en température environ 250 degres C. les deux pièces.
Brider de chez bridé souder en place. recouvrir le tout d'une épaisse couche de sable pechauffe pour un refroidissement uniforme le plus long possible.
Pas de presse pour une petite presse qui ne paraîtra pas demain dans la presse je penserai à Elle en sirotant mon express avant de monter dans l'express qui m'emmène au chef lieu de l'Ain ..
Encore Merci pour ton travail.

Une bonne soirée a toi et aux tiens.

racmterrof
( Modifié )

Un peu comme ça .

Talbot Cyril
( Modifié )

Bravo pour le travail et la vidéo
Je suis admiratif...

vasavoirkikela

👍

vasavoirkikela a publié l'article "Une p'tite presse sur son établi".
il y a 4 ans
vasavoirkikela a publié l'article "Le Criss Cross".
il y a 4 ans
Oak

C'est vraiment top. Le roubo de Phil il est coton (👀)

Très beau boulot. 👍🏻

vasavoirkikela a publié l'article "Une pressse sur mon etabli !!".
il y a 4 ans
MARTI

Un travail d'orfèvre, chapeau bas ! 👍

Ceruse

pfff!

ils sont magnifiques tes criss cross!
vidéos toujours aussi agréables
Merci

JG70

Super boulot Bravo👍

Xavier
( Modifié )

Salut Patrick,
Je vois que tu as modifié le diamètre de l'axe central du criss cross.
Ca sera plus solide.
Bravo pour la vidéo.
👍

vasavoirkikela

merci Xavier les trous d'origine étaient en ø 10 pour la fixation sur la table de fraisage .ensuite pour la fixation centrale je suis parti sur un système vissant en ø14 qui permet aussi un réglage de friction a l'usure dans le temps ... faut dire vque depuis hier je ne peux pas m’empêcher de faire tourner le volant chaque fois que je passe devant ...😂

Boris Beaulant
( Modifié )

Piouf, super boulot vasavoirkikela !
Quel est donc ce trésor que tu caches dans la vis ?

vasavoirkikela

merci Boris
une vidéo des usinages qui ont été nécessaire pour faire cette presse et comme il n'y en avait pas sur l’établi ,son "secret" en bronze 😉

vasavoirkikela

merci pour vos commentaires ... ça me motive .... pour faire une presse !!!! celle du bout de l’établi ... 😊

michel80

Bonjour à tous
Très belle réalisation la carte cachée pour les générations avenir
Ou la carte au trésor
Michel

HZP
( Modifié )

Super, j'aime beaucoup, l'établi est magnifique.

vasavoirkikela a publié l'article "Une presse a chariot sur mesure".
il y a 4 ans
racmterrof
( Modifié )

Merci Patrick Ça me rappelle mes débuts dans la métallurgie.

vasavoirkikela

😉👍

Liam
( Modifié )

Salut vasavoirkikela,
Une pure merveille, un travail d’orfèvre. si tu en fais d'autres j’achète...
belle journée

vasavoirkikela

MP

HZP
( Modifié )

Comme tous vos travaux et vidéos c'est superbe.

vasavoirkikela a publié l'article "Un p'tit siège pivotant".
il y a 3 ans
fred01

salut tu es très fors en mécanique aussi . merci pour les idées

Boris Beaulant
( Modifié )

Mais t'es inarrêtable vasavoirkikela :)
Travail toujours plus en finesse !

vasavoirkikela

😉👍

Ferghus

J'adore le siège excellent travail félicitations

vasavoirkikela
( Modifié )

merci Ferghus

vasavoirkikela a publié l'article "Encore d'autres presses ...".
il y a 3 ans
racmterrof

Tu es comme la pince, et comme les adverbes.
Universelle pour l'une, invariable pour l'autre.
Merci pour ce travail clair, net et détaillé.
A quand le buggy?
