Escalier à limon central, quart tournant ....et demi !

  Ce pas à pas présente un projet en cours de réalisation.

Escalier à limon central, quart tournant ....et demi !
+

Bonjour,

Voici un projet commencé au printemps et mis en attente faute de bois et fermeture d'atelier.
Je viens de le reprendre.

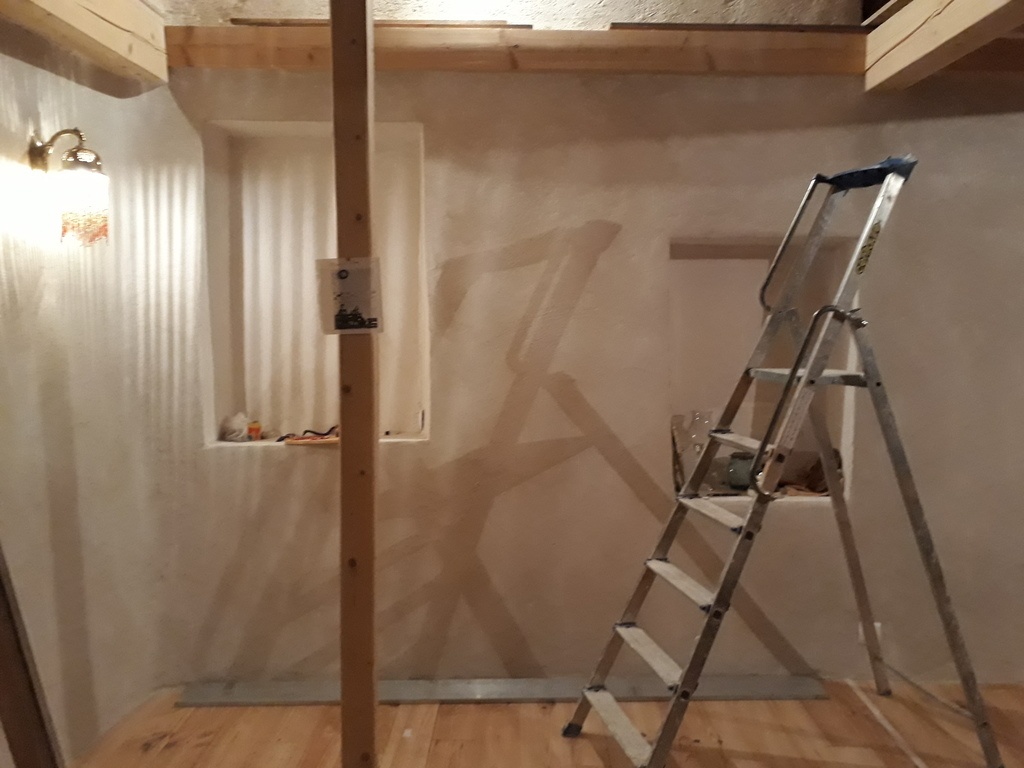

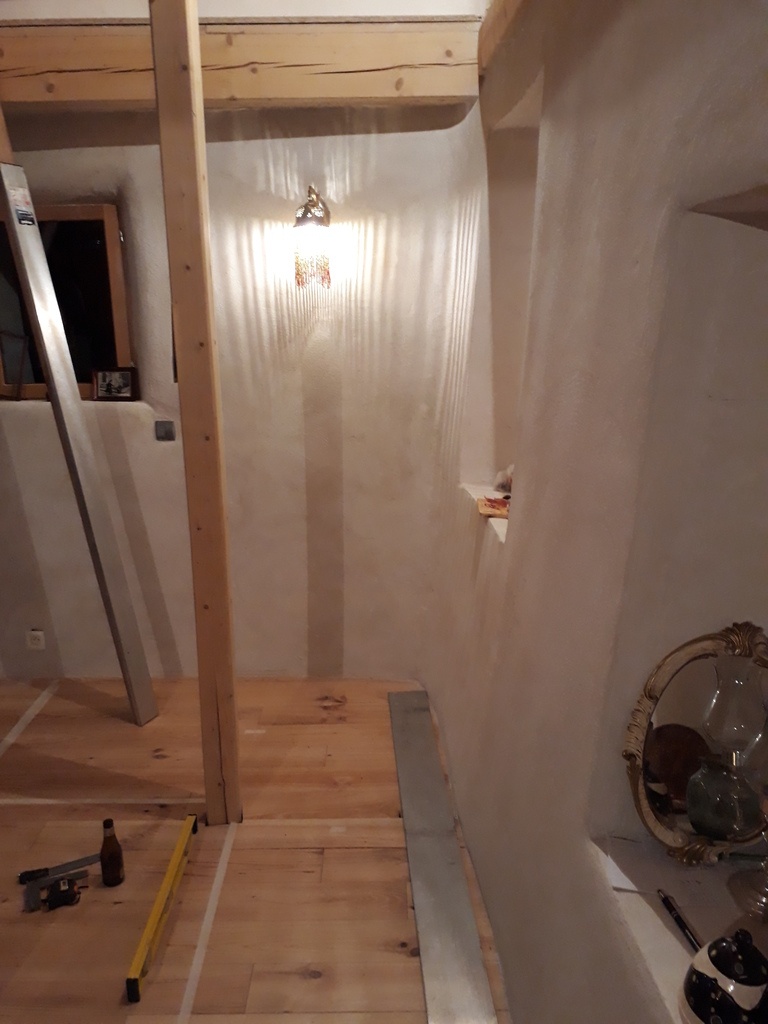

Donc au début on part sur un escalier quart tournant balancé 13 marches pour ce lieu tres chaleureux mais désesperemment non droit, ni d'equerre!

Liste des articles

Mis à jour

Partager

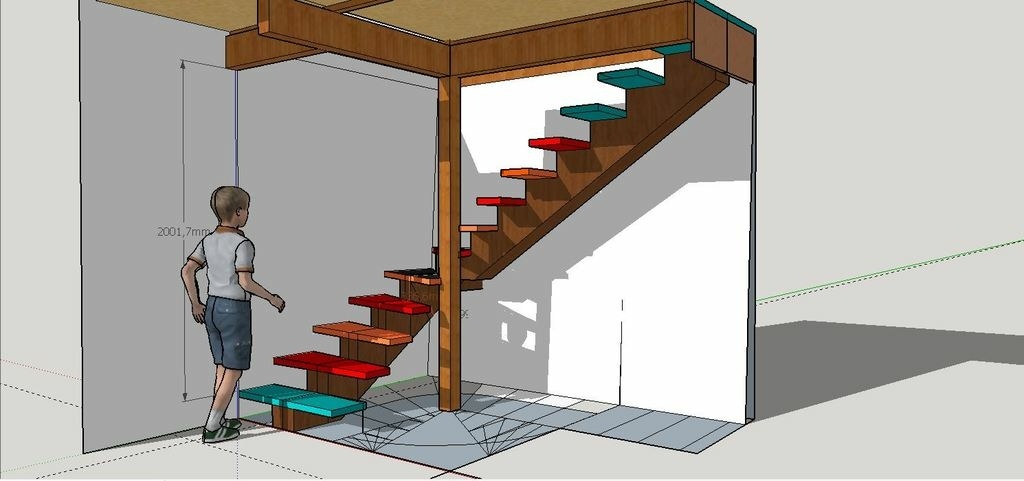

Reflexion et balancement

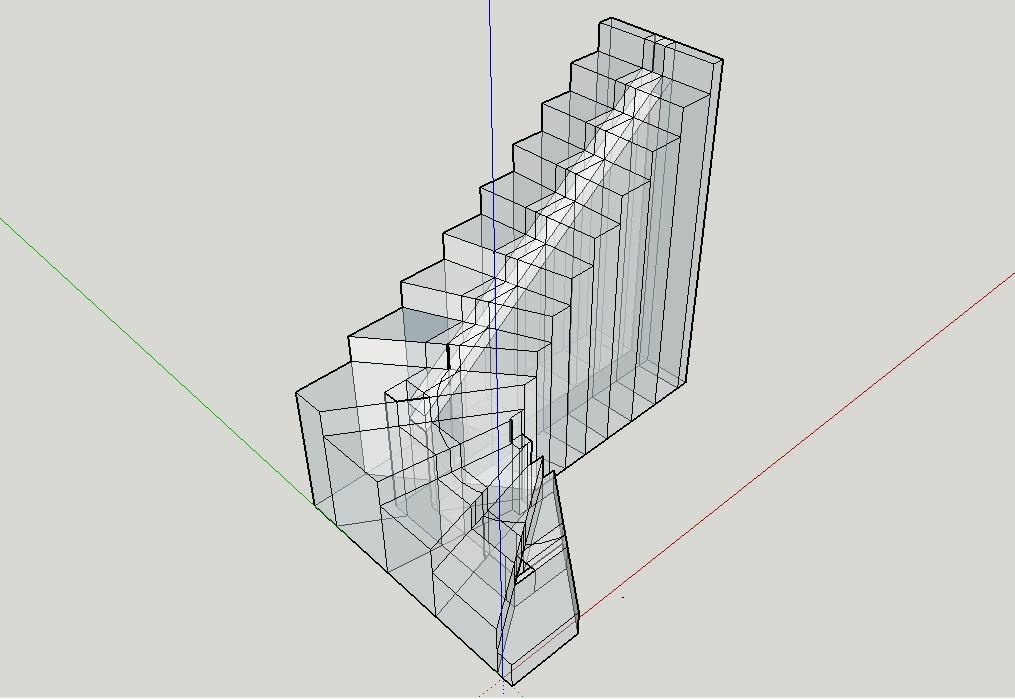

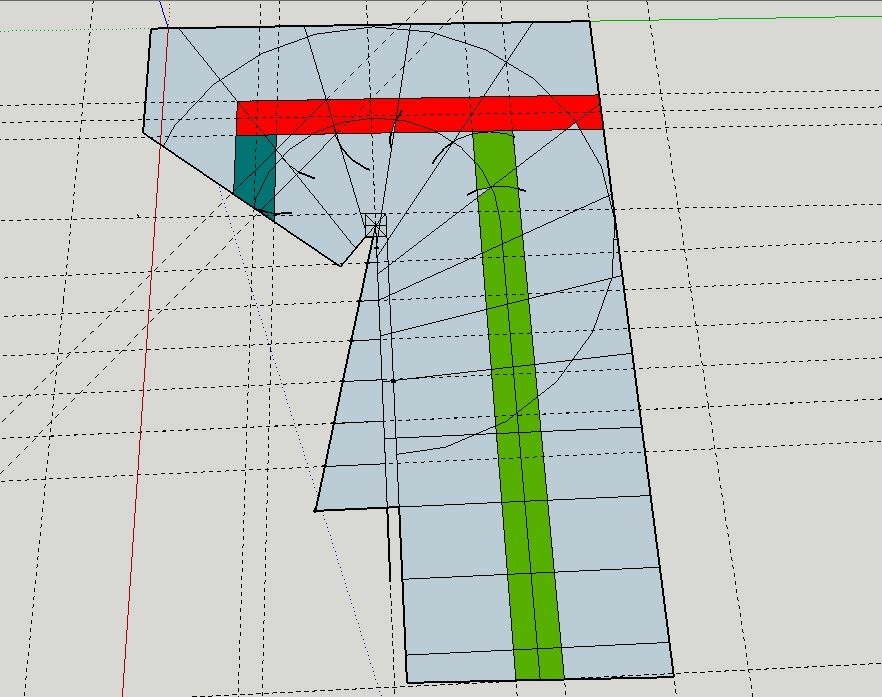

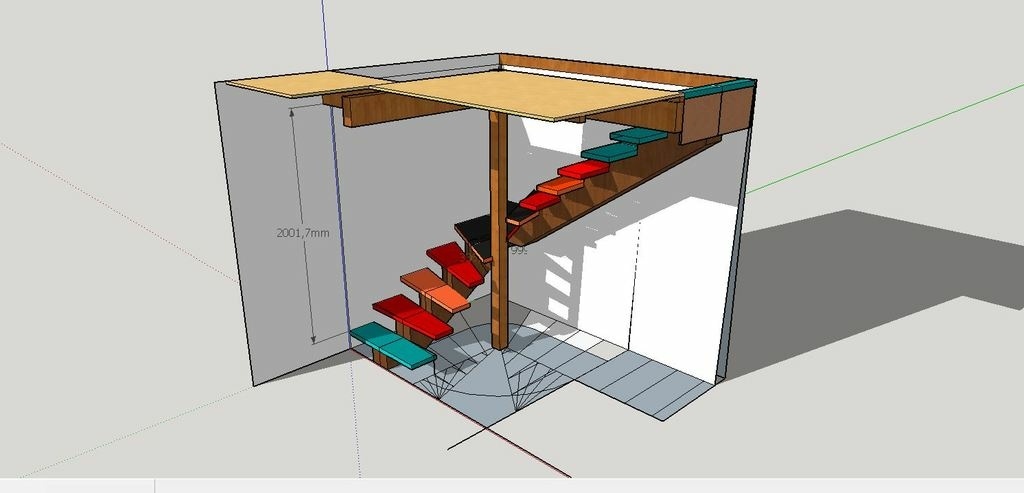

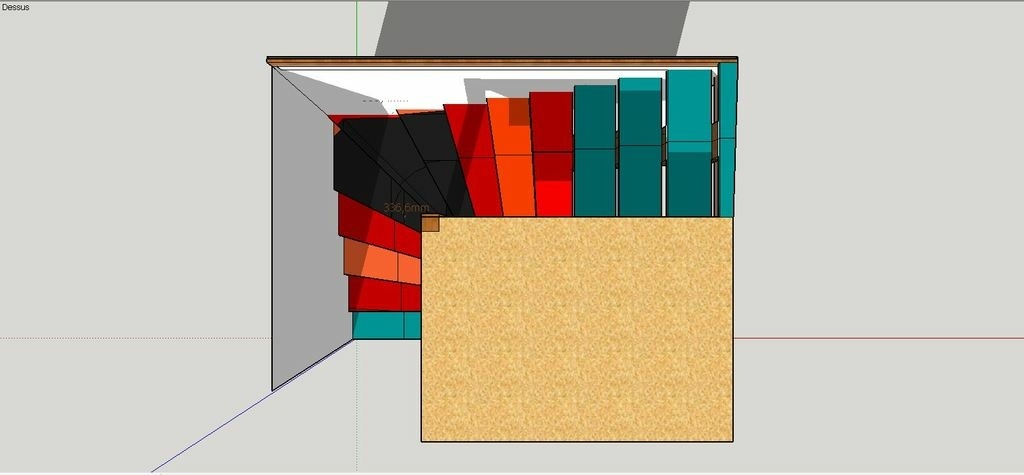

Une fois la modelisation terminée, on vient me voir pour dire que finalement il y a un meuble contre le mur d'entrée et qu'il faut un retour à 45° supplémentaire...glouppss!!
Après cogitation pour éviter un rayonnement disgracieux, je suis arrivé a cela, approuvé par Sylvain, que je remercie encore pour sa disponibilité et sa transmission a travers l'Air du Bois.

Publié

Partager

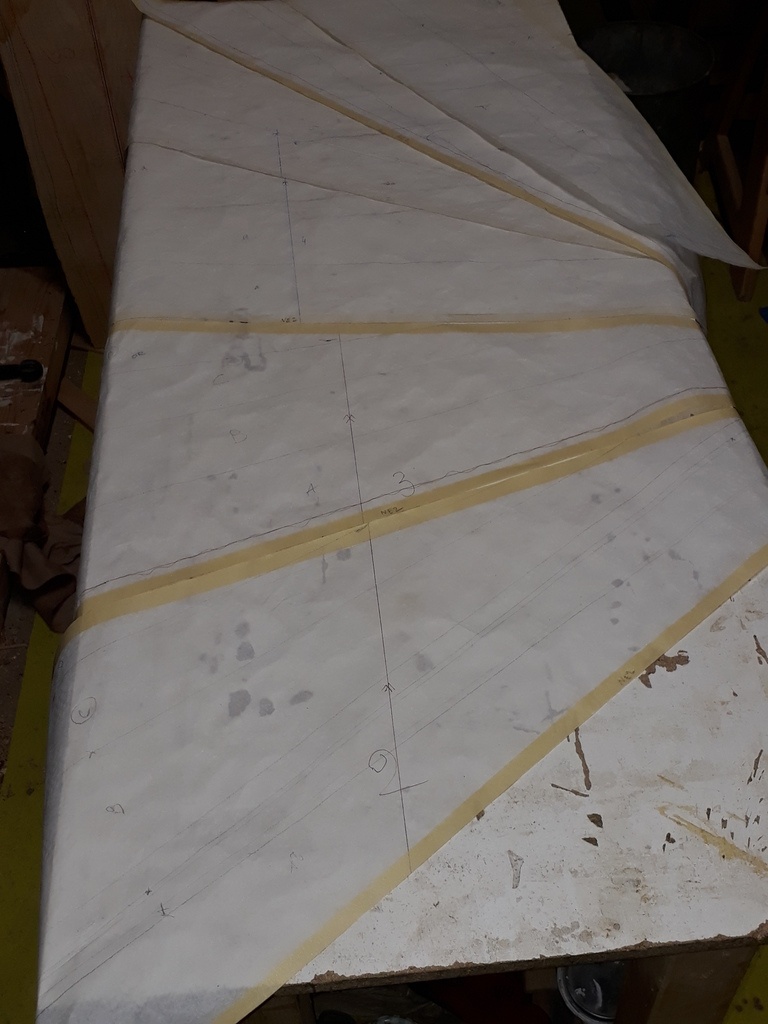

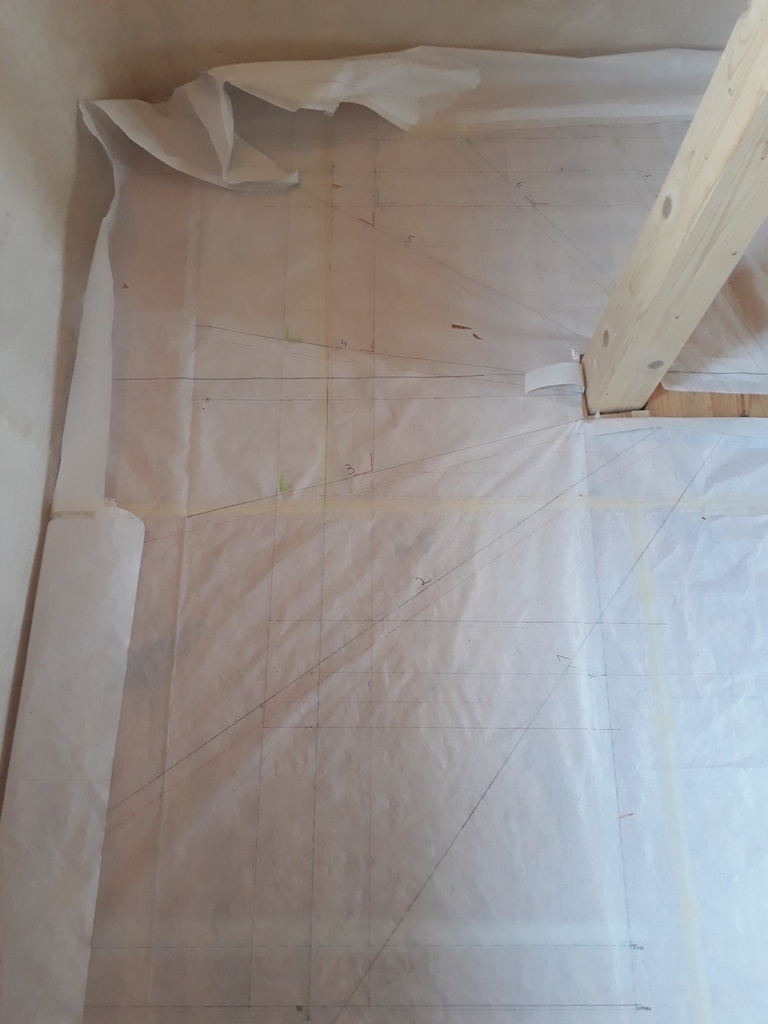

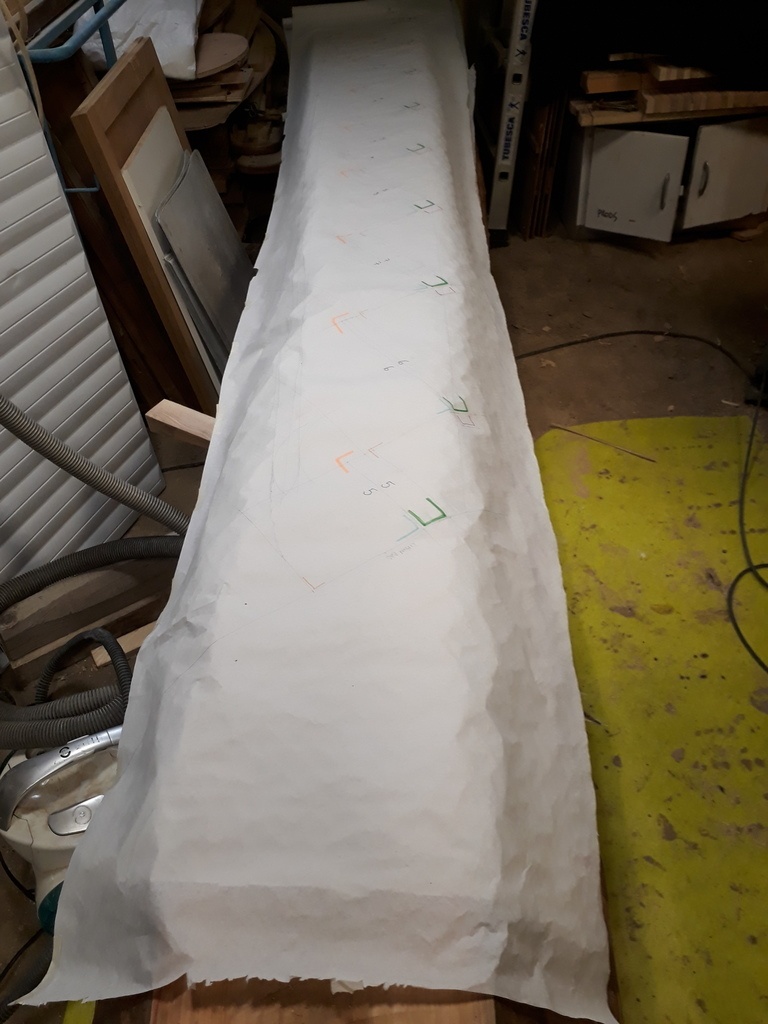

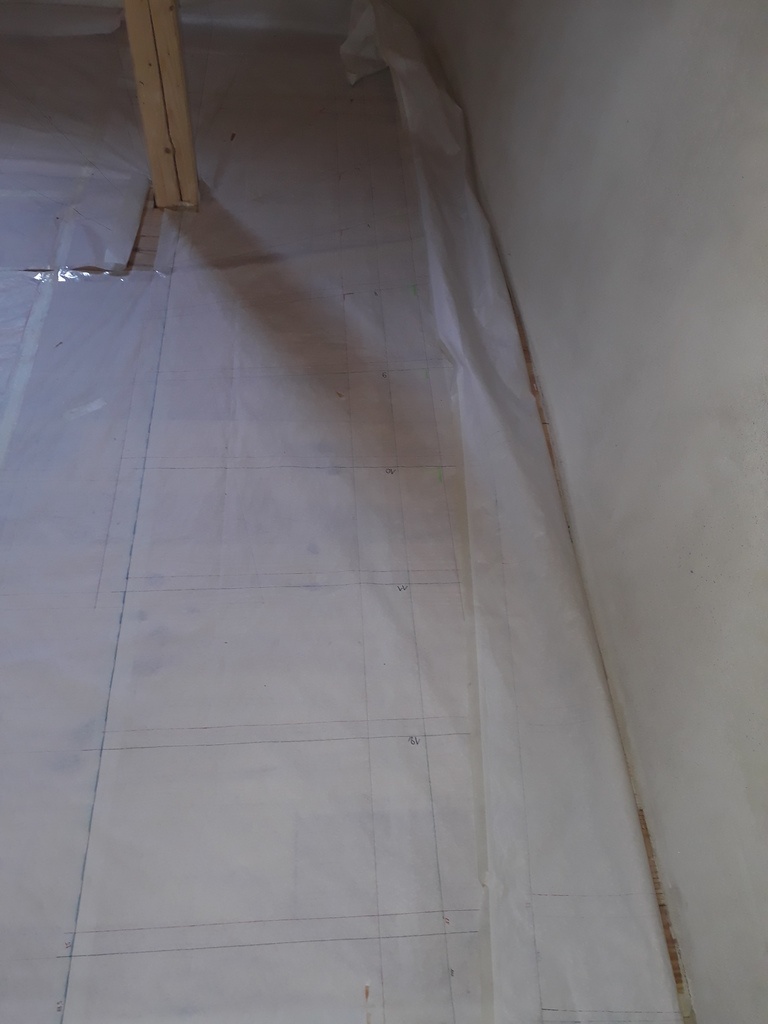

Epure , tracé des marches et limons

Ayant travaillé sur épure j'ai eu la flemme de finaliser la nouvelle modelisation !

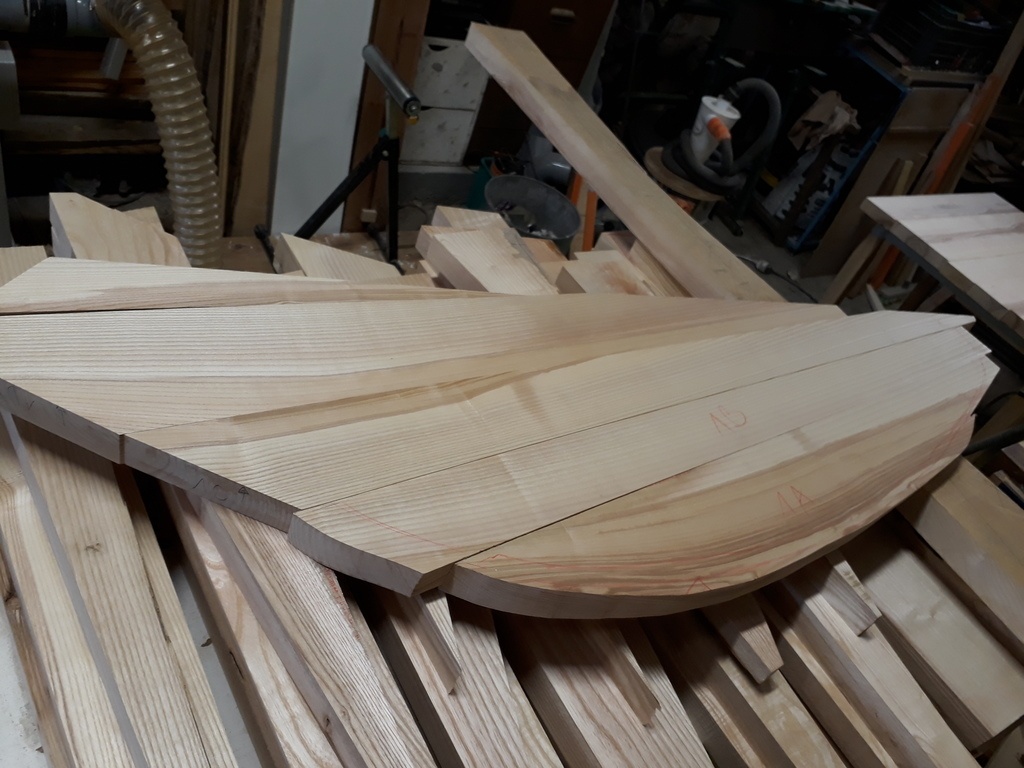

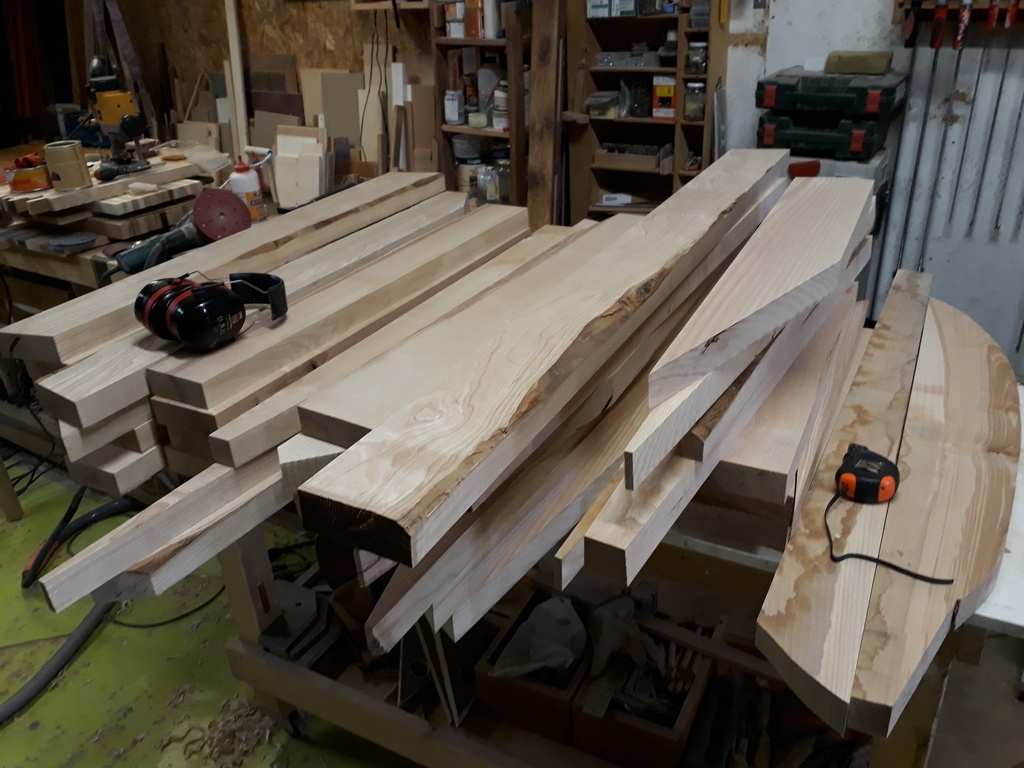

Le bois des marches m'a été fourni; du frêne plutôt blanc avec qq plateaux au coeur olivier.

Publié Mis à jour

Partager

Les limons

Et c'est là que ça se complique...
La demande est un bois rouge pour le limon, pas exotique.
je propose merisier mais apres moult appels impossible de trouver du merisier en 65mm de plus de 250cm de longueur .
Donc pareil, recherche pour du platane...oublies!!
du mélèze...je suis pas chaud avec le frene!

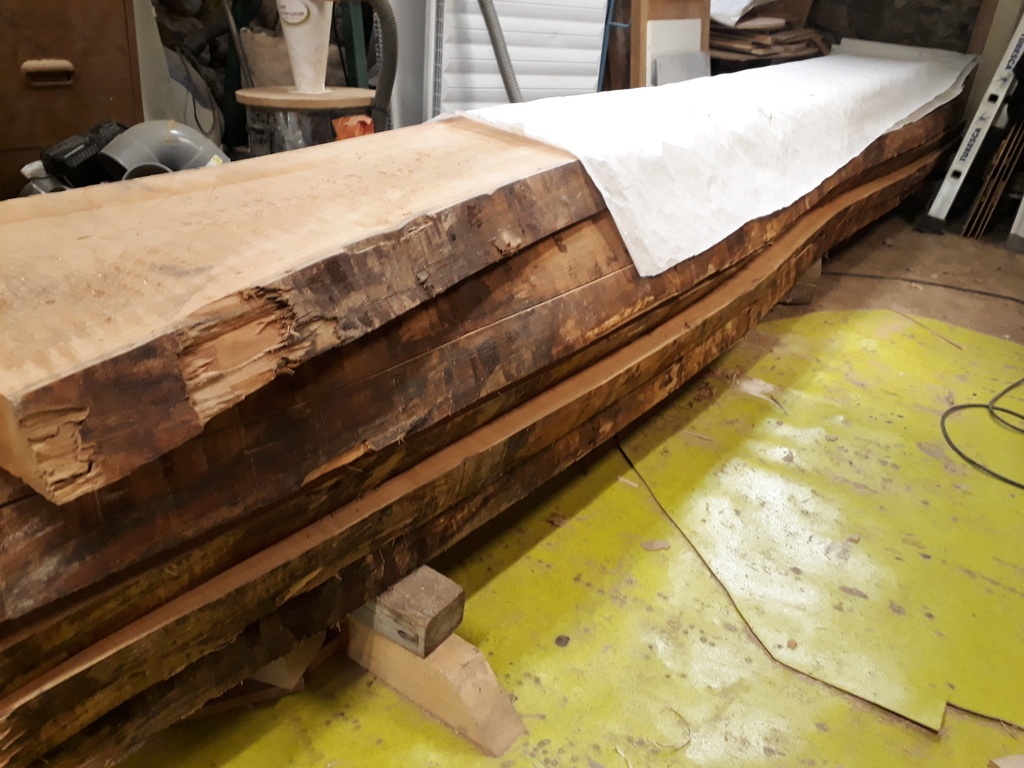

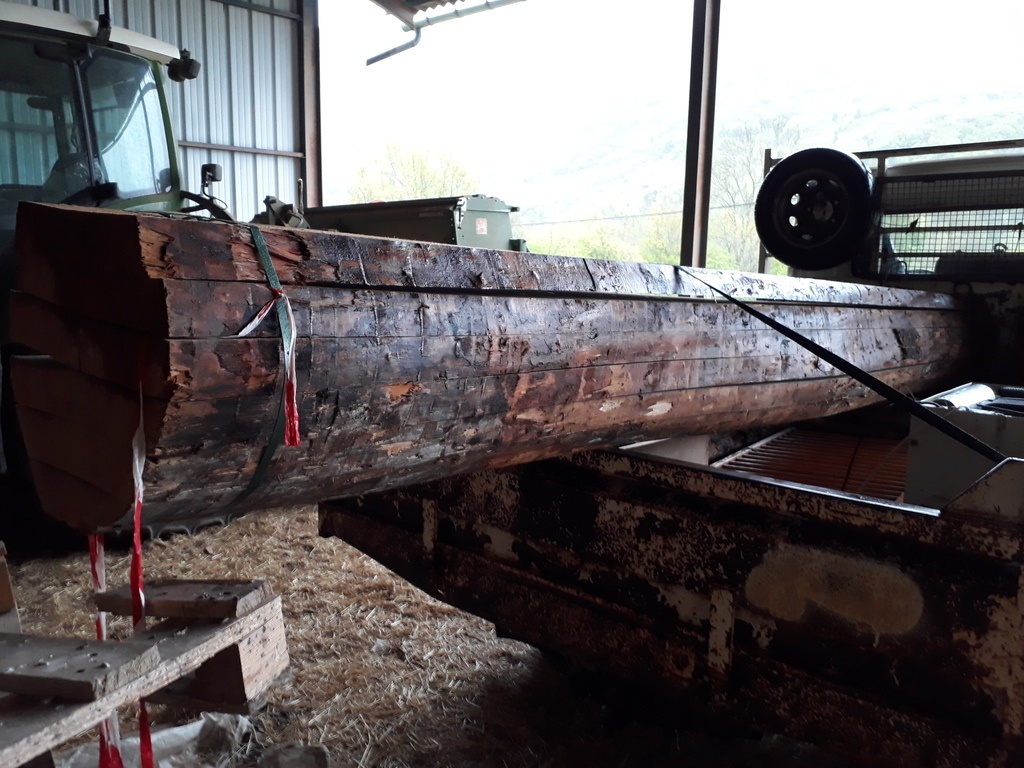

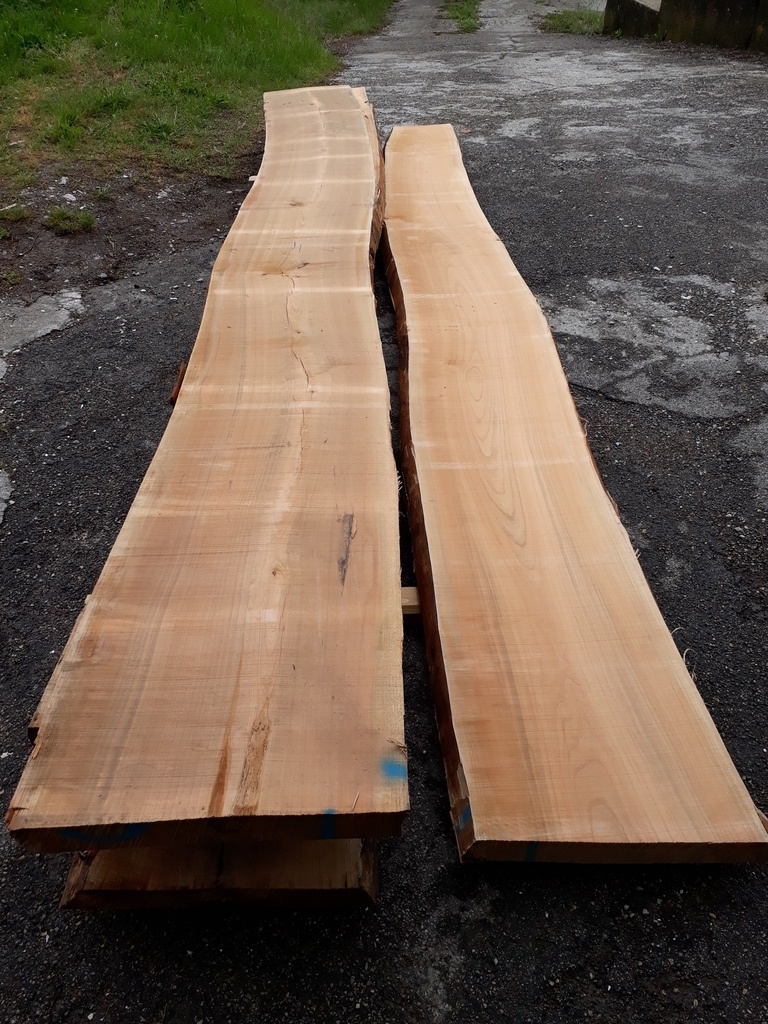

Finalement mon négociant habituel apres commande et 3 semaines de délai me ramène une bille de 0,8m3 en 4m!!!
Quand je suis allé la chercher je me suis régalé ! Une beauté !

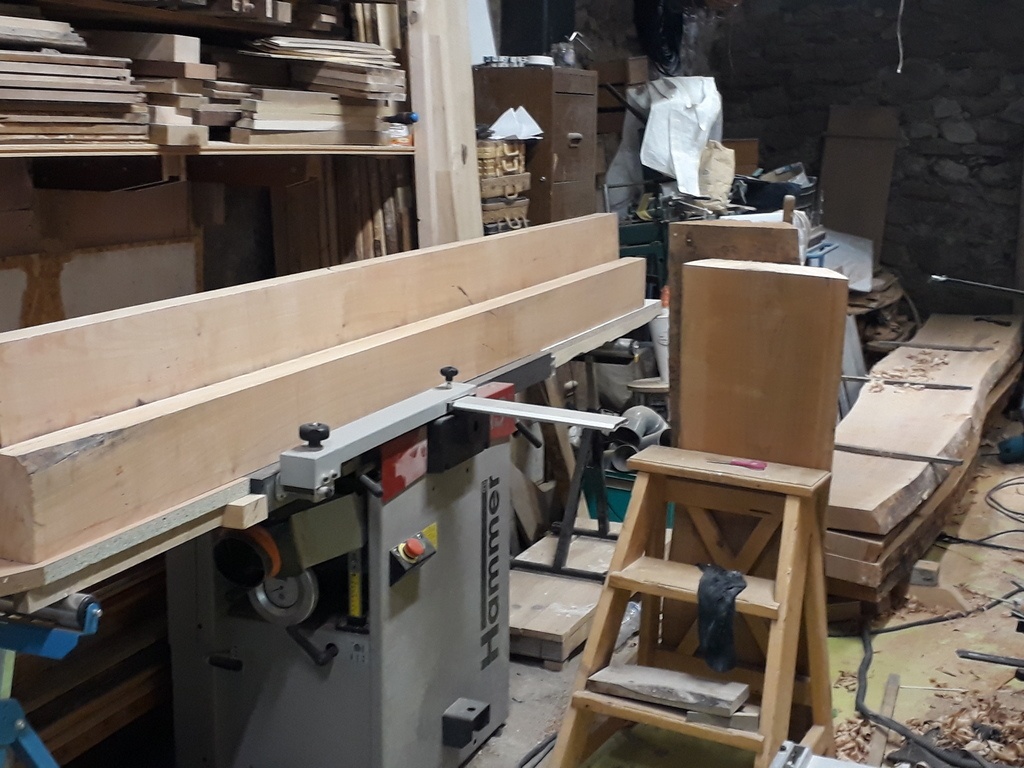

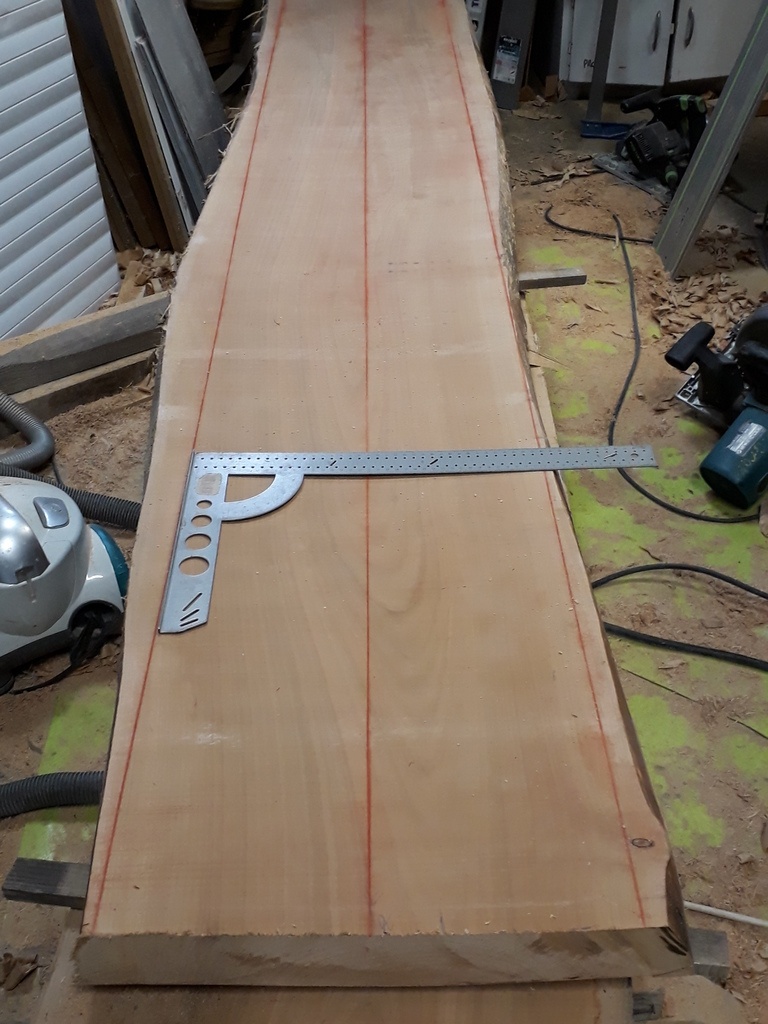

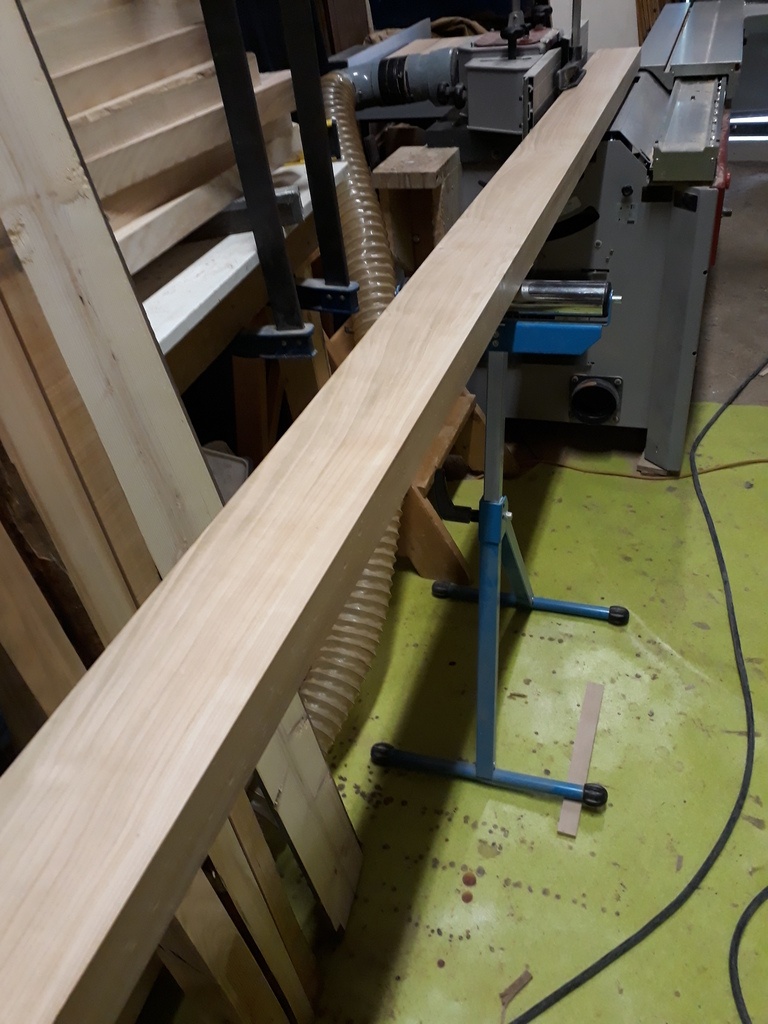

Débit et corroyage pour les limons...du sport ! en 65mm d'épais

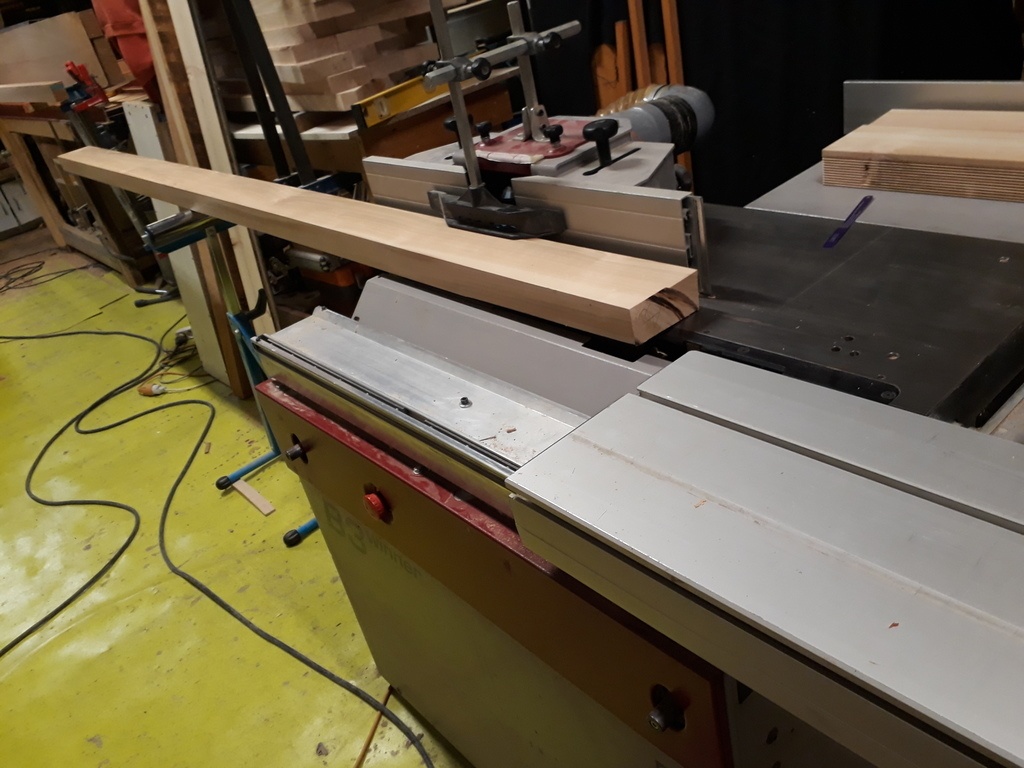

toupillage pour les entures

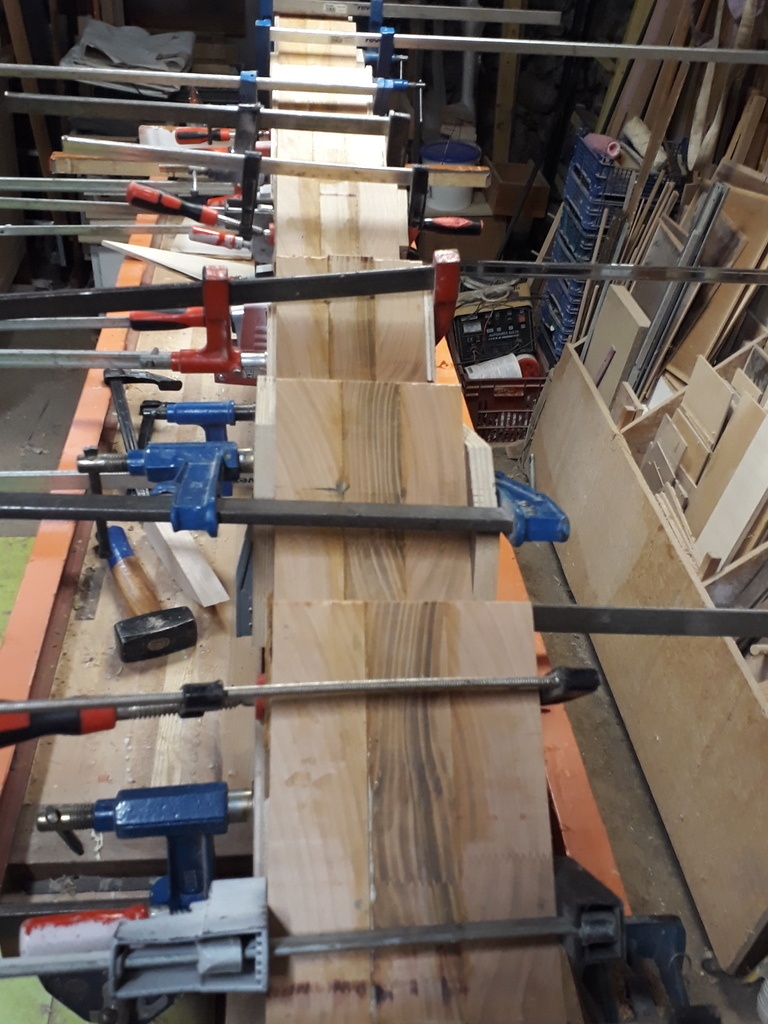

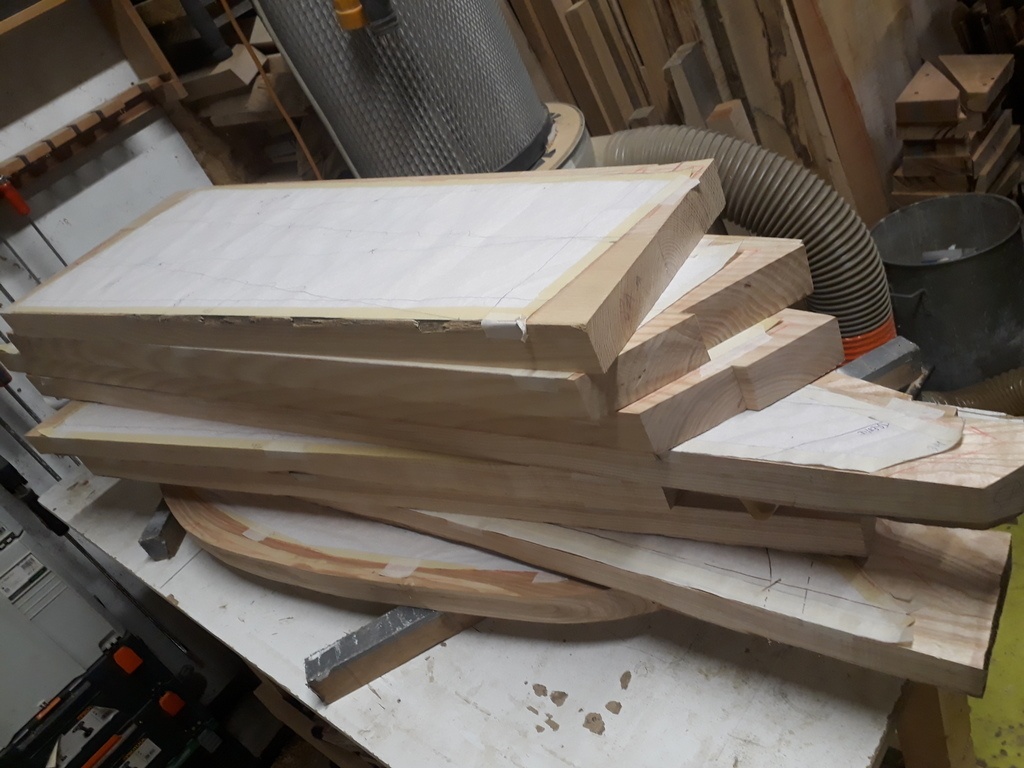

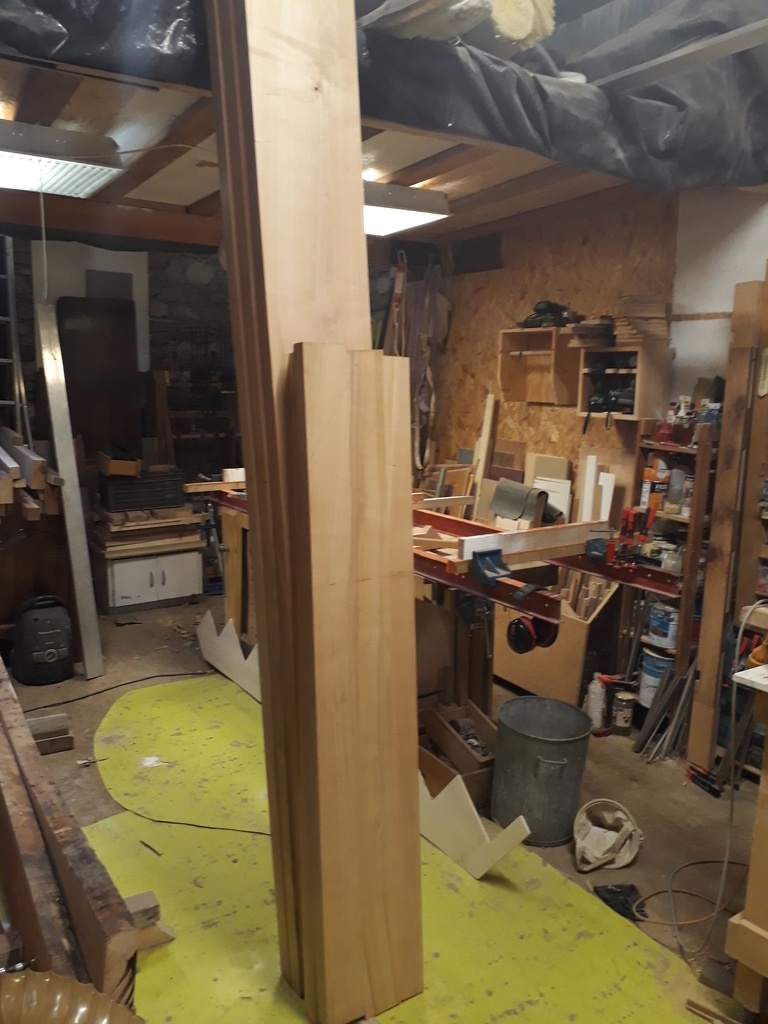

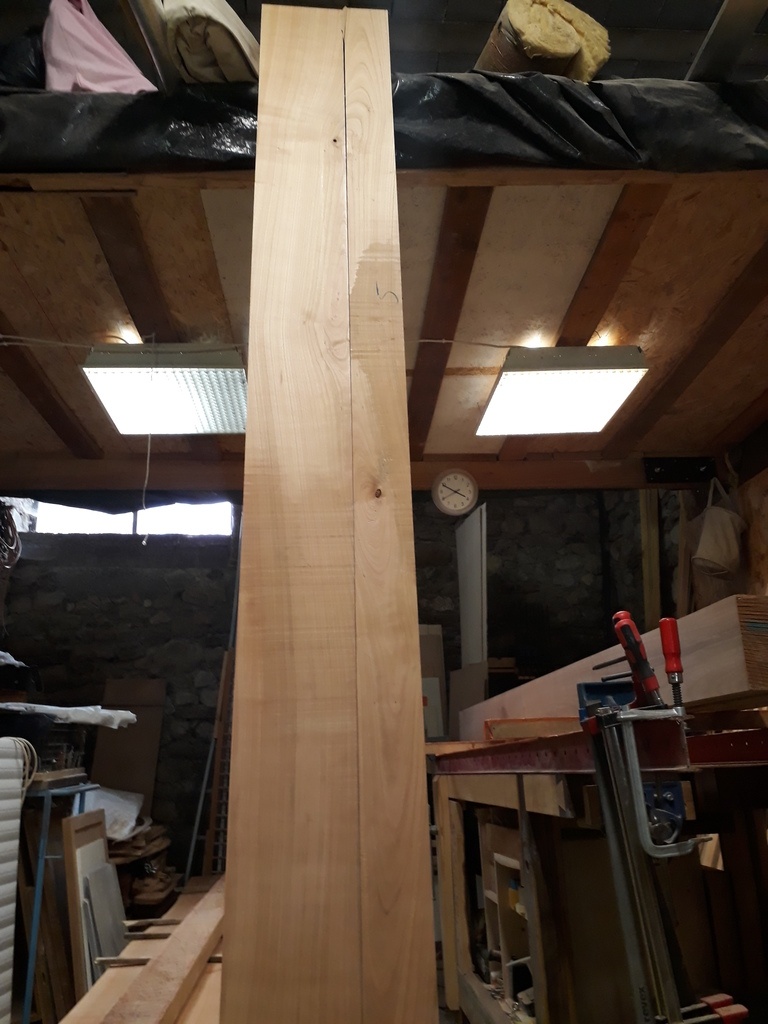

collage pour 3 tranches de limons de 2800x300x57mm et 3 tranches de 1600x300x57mm

A ce stade le bois à été mis sous presse pendant 3 mois de fermeture atelier...le délai d approvisionnement du merisier à compromis la pose avant fermeture.

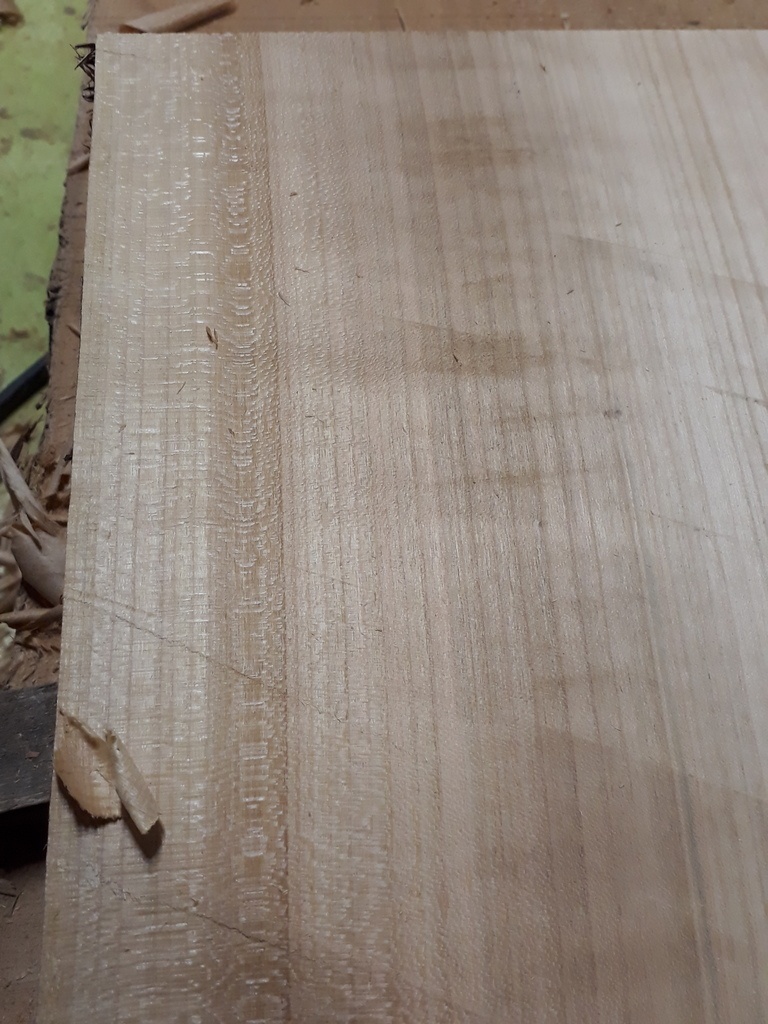

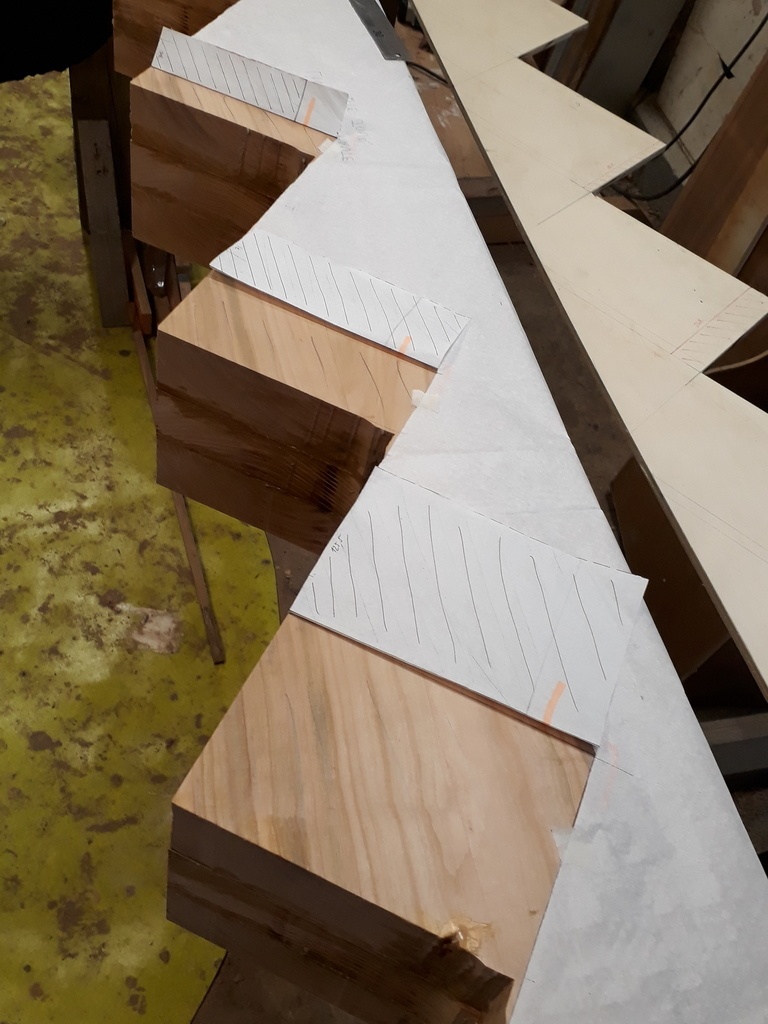

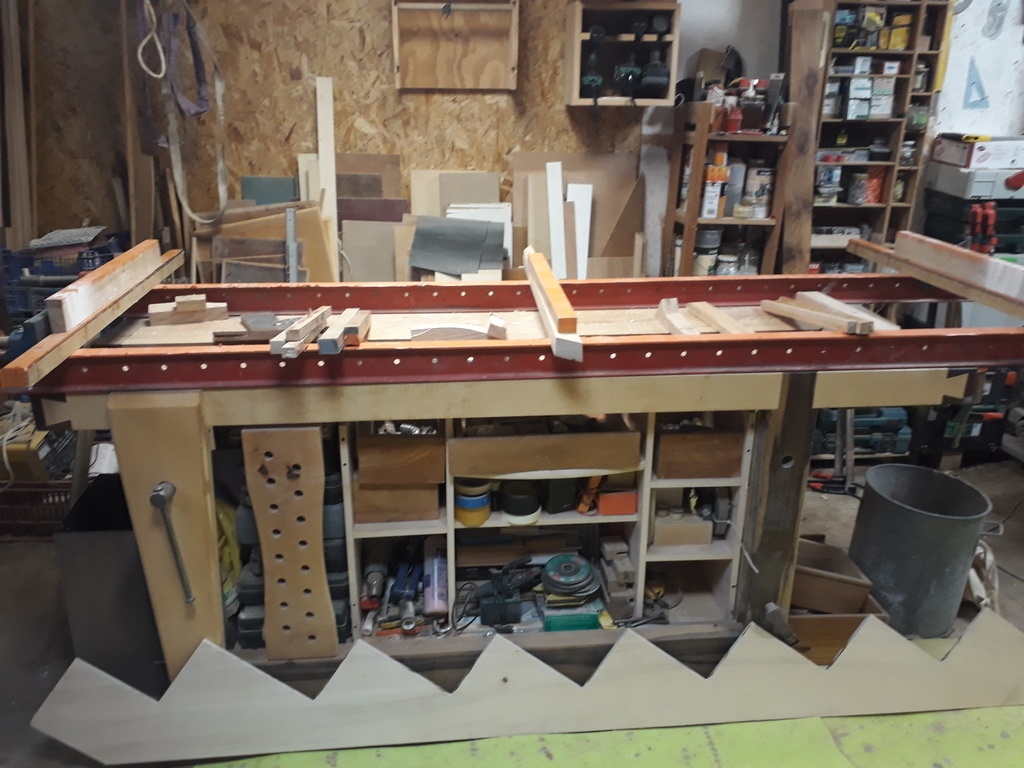

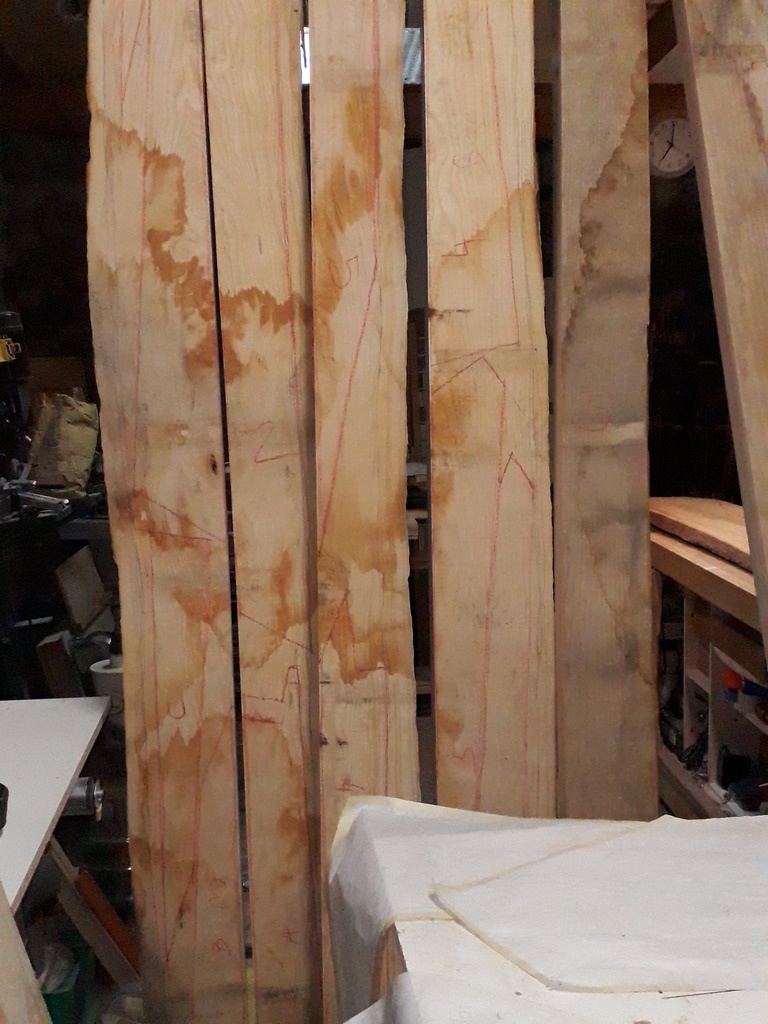

En Septembre, reprise avec degauchissage et rabotage des tranches, puis degrossissage en suivant les gabarits.

J ai décidé de toupiller au bouffe tout pour une mise en forme simplifiant les découpes de balancement.

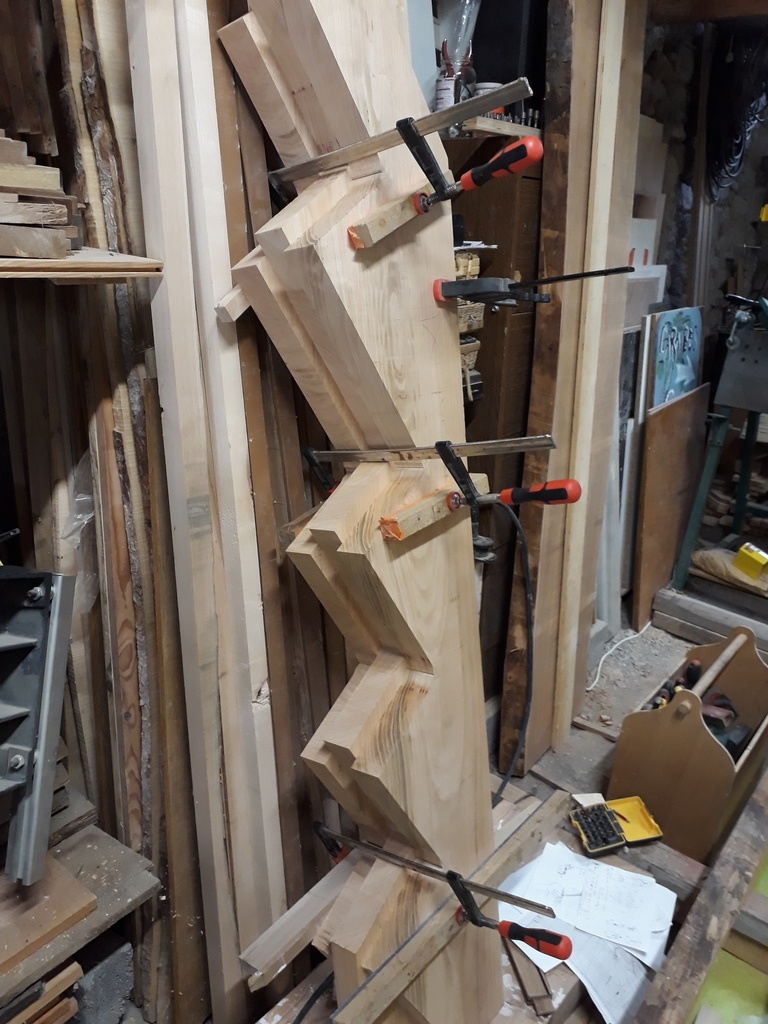

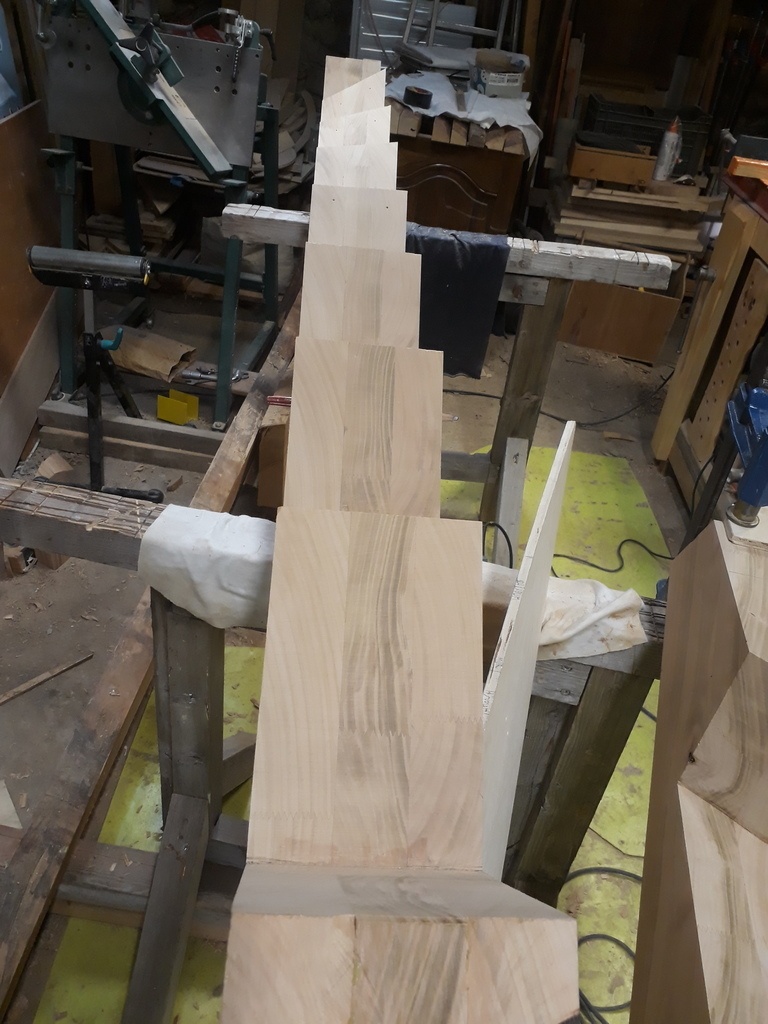

Le collage à demandé de la précision.

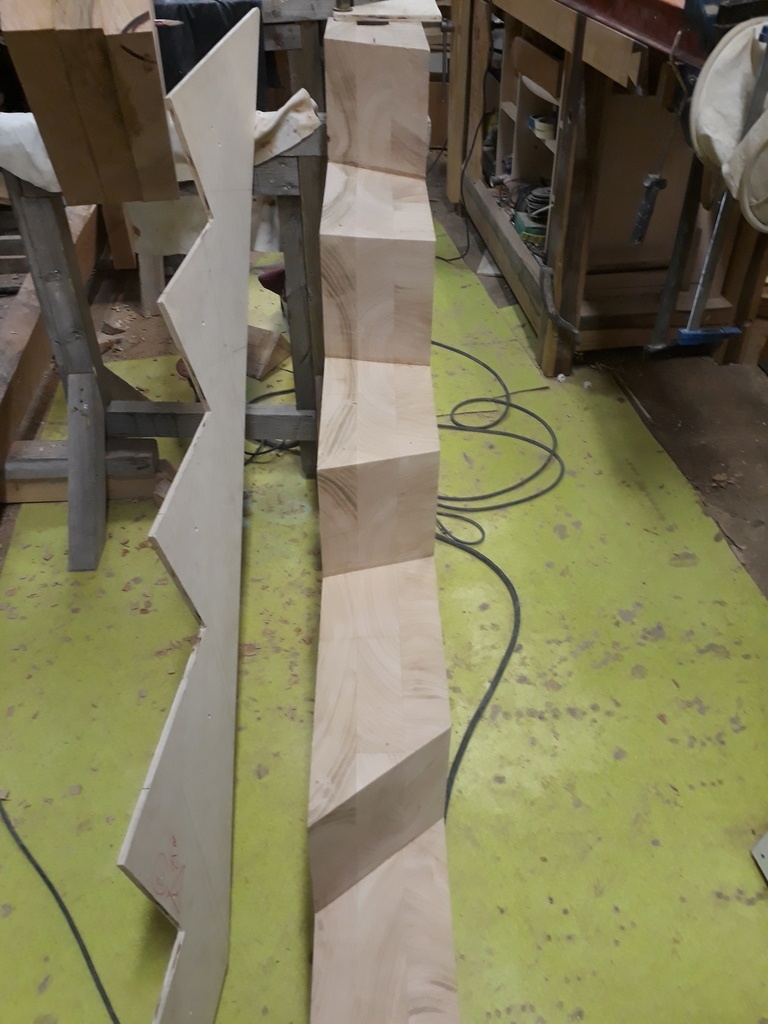

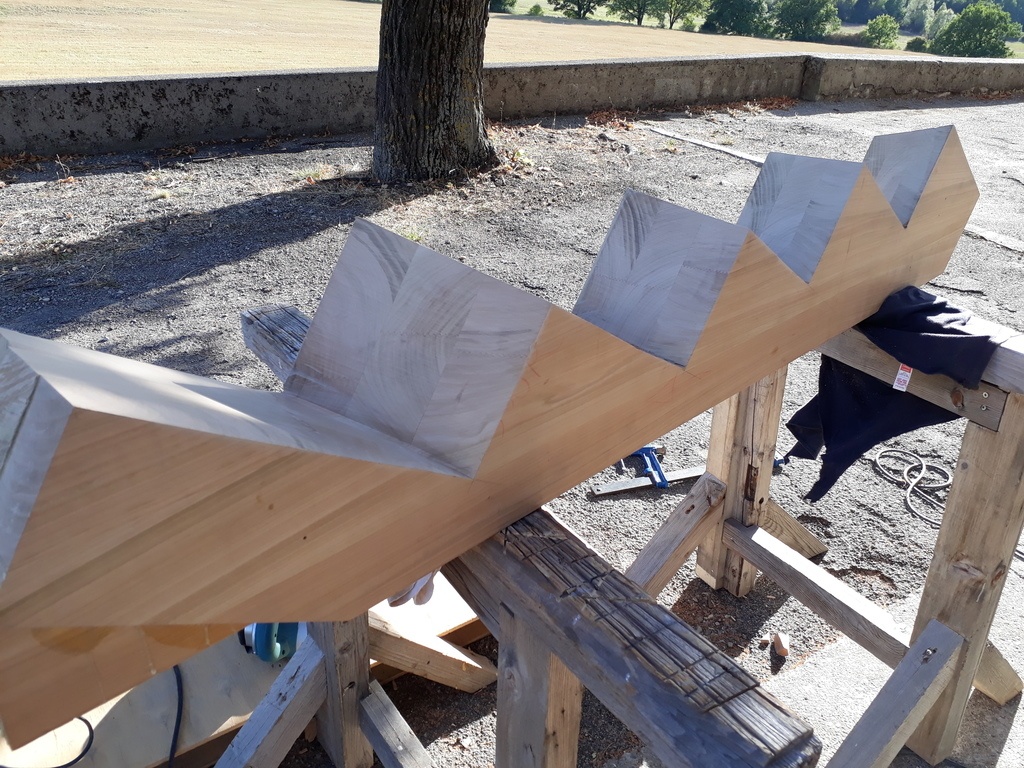

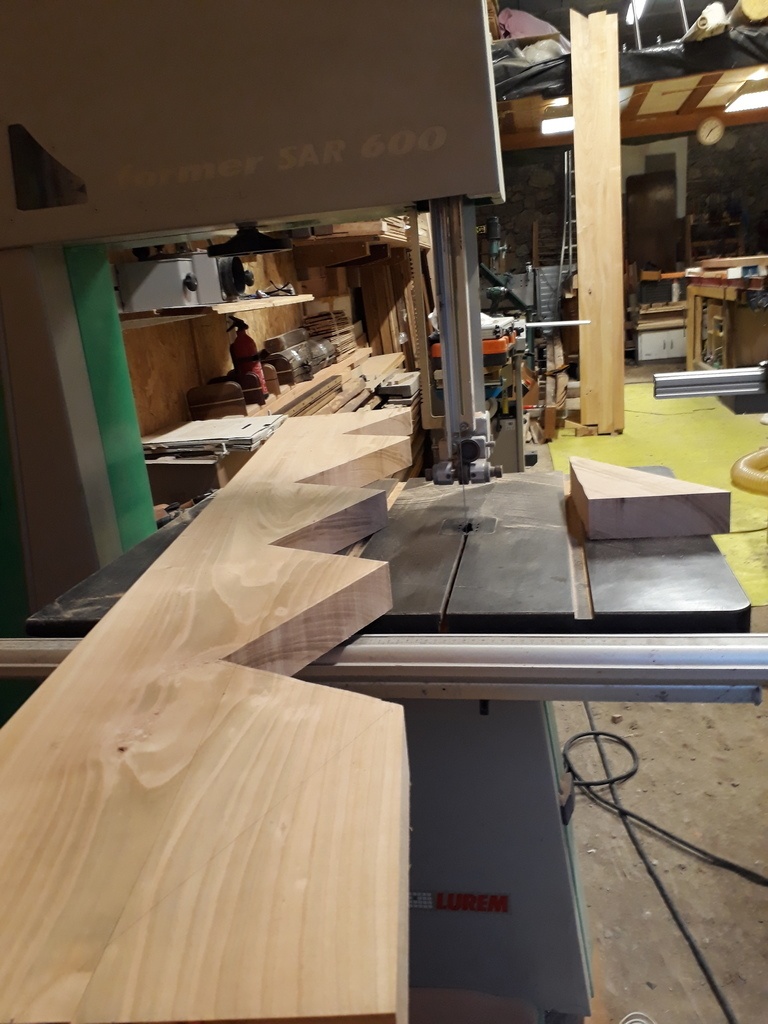

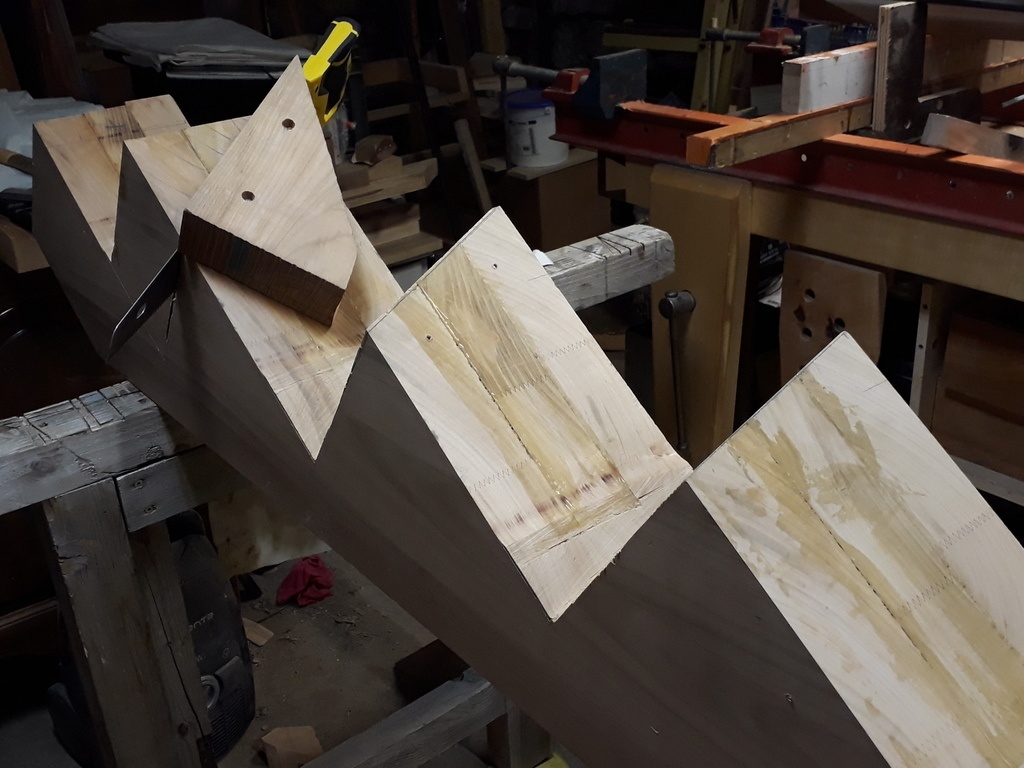

Taille des limons à la circulaire et egoine...pfff c est dur me merisier!

Et enfin reprise des angles au ciseau, ponceuse à bande et cale à poncer.
Un guillaume me manque.

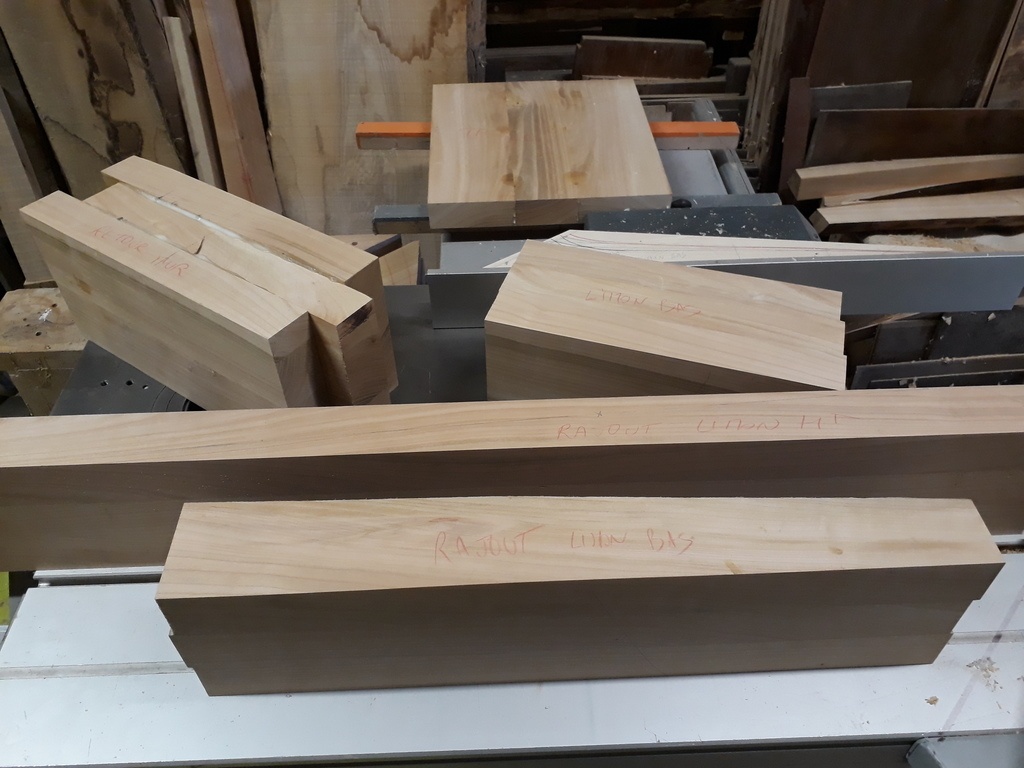

Il reste les rajouts de limons à préparer et coller

Publié Mis à jour

Partager

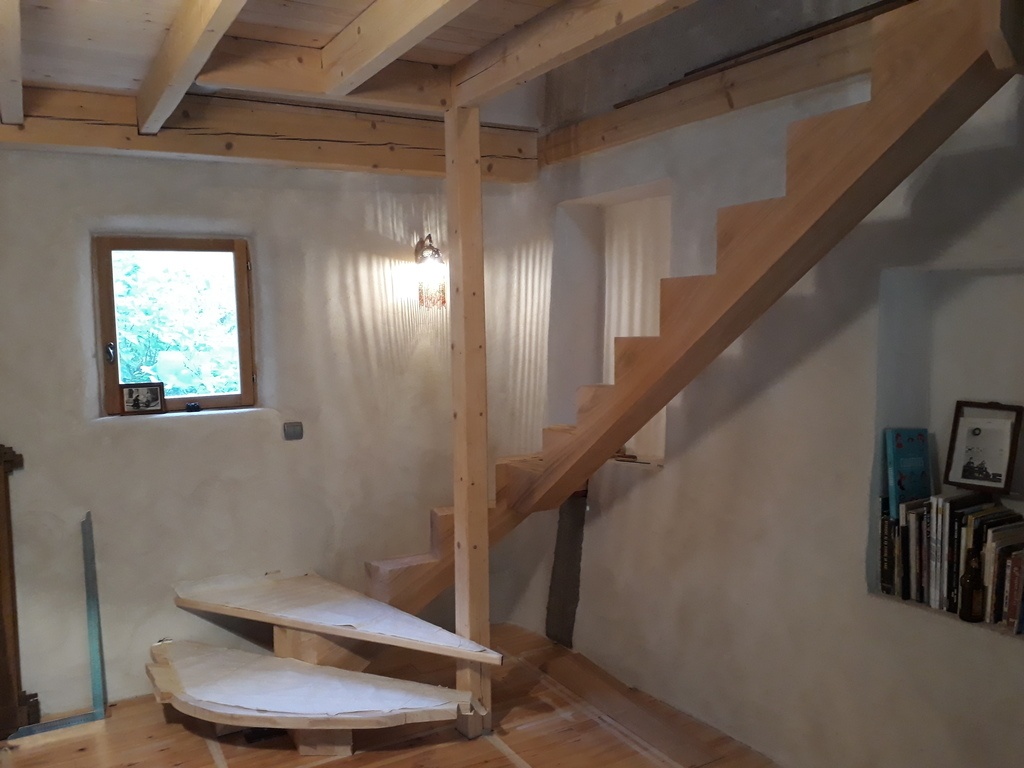

La pose

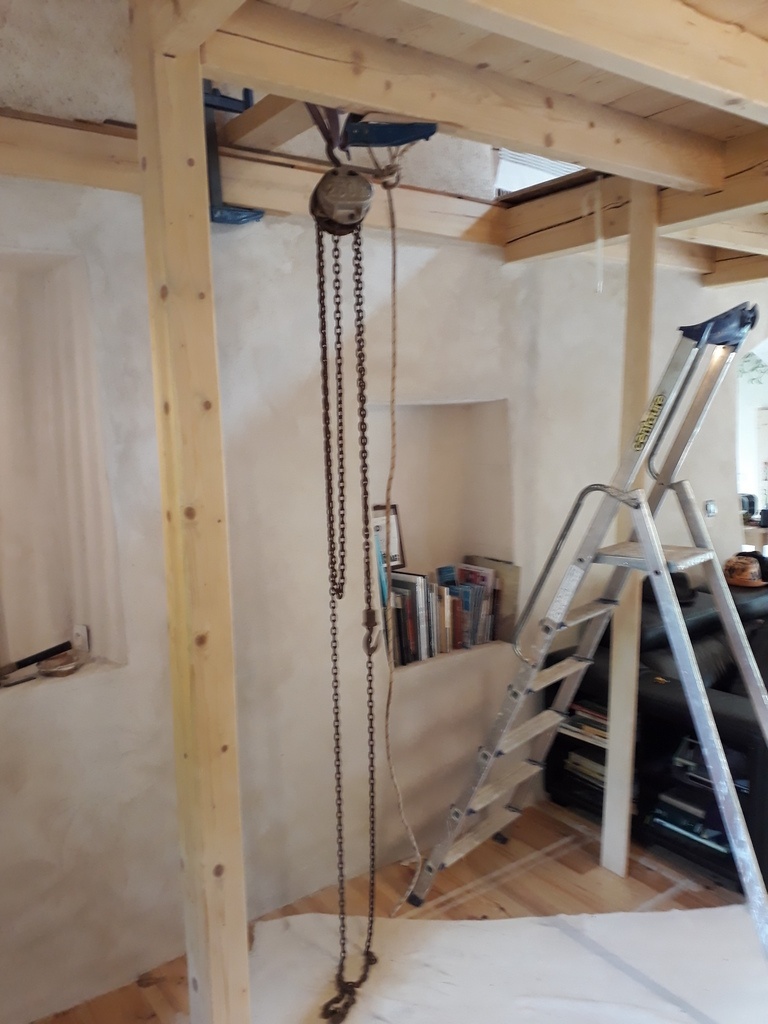

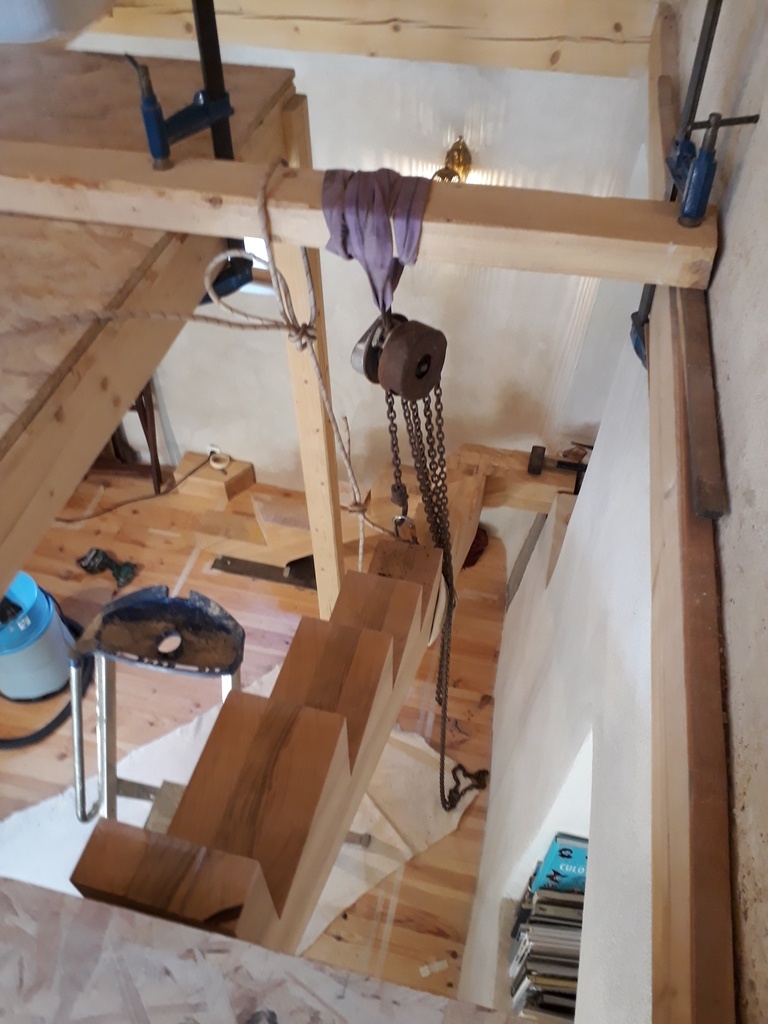

une fois tout ça chargé avec les outils et le palan, yapluka...

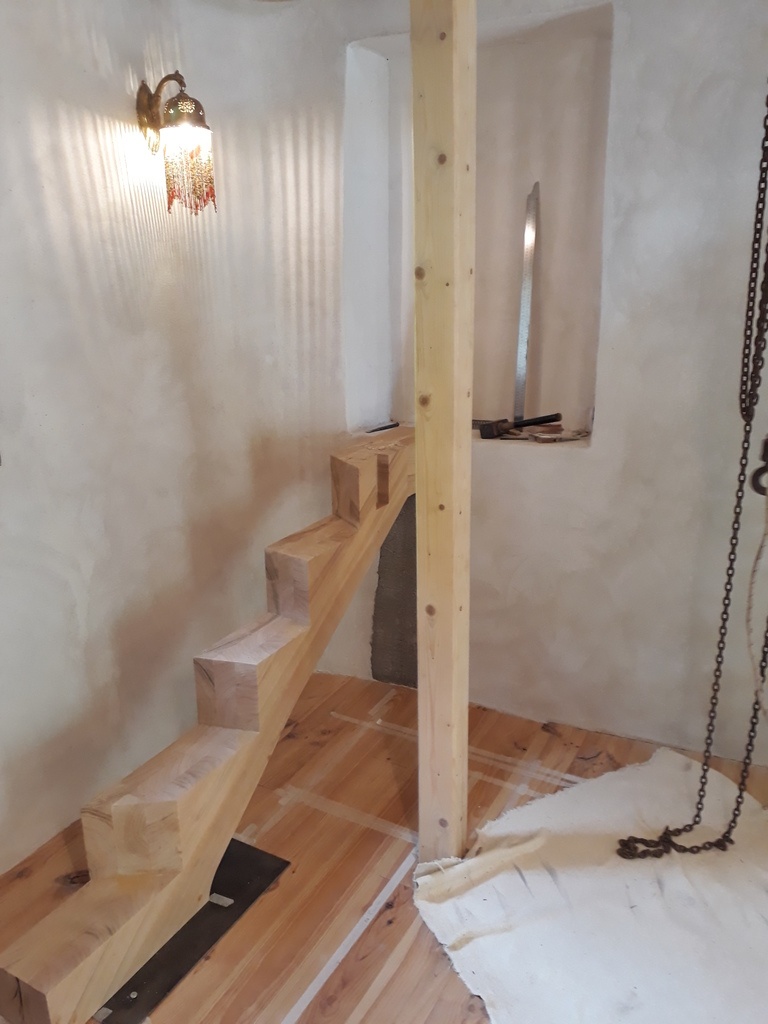

Premièrement pose du limon bas avec calage dans la saignée du mur et fixation du bas sur une plaque metal tirefonnée sur les lambourdes de plancher
Ensuite pose du limon haut, calage du tenon mortaise, pose du tableau après reprise de la solive bombée au coeur et bon angle puis fixation definitive.

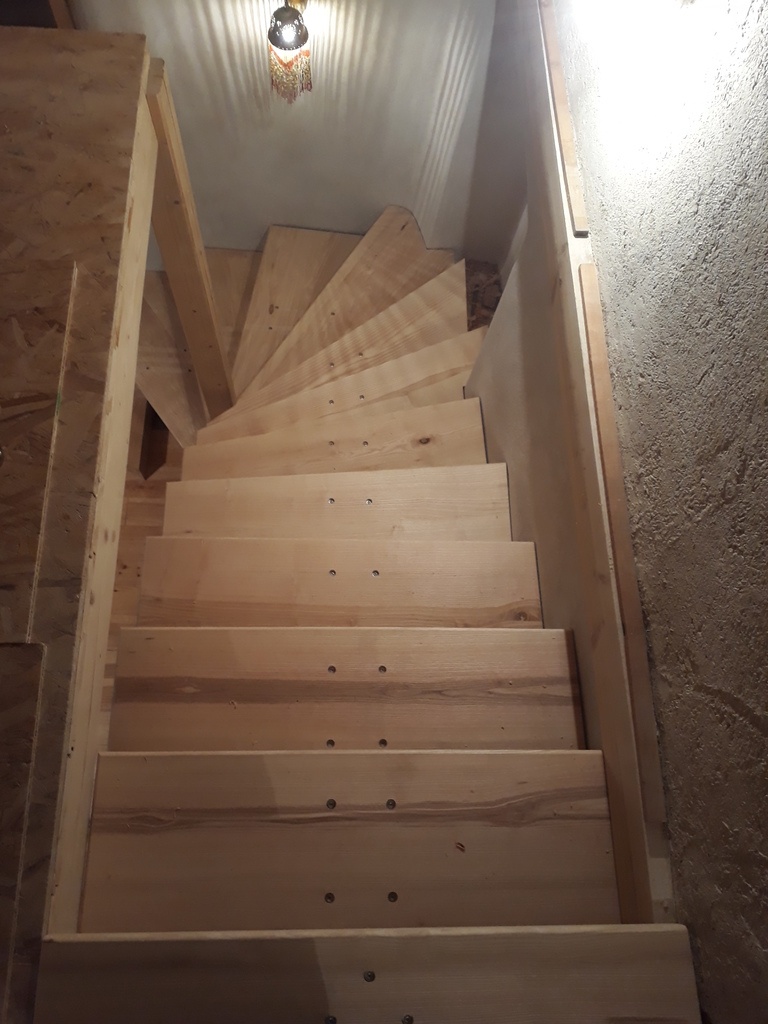

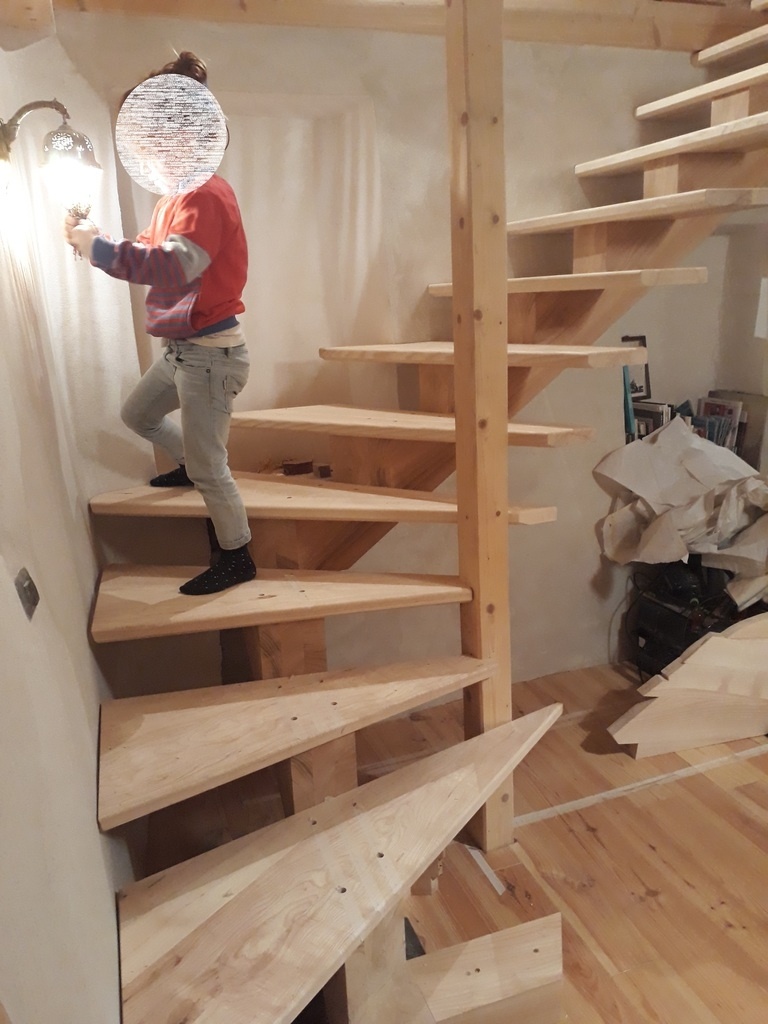

tablettage des marches et petite prise de tete avec le poteau de trémie deja en place...au depart il devait etre remplacé par poteau en merisier ce qui m'aurai faciliter la tâche mais à terme il sera peut etre juste plaqué.

reste les finitions...a suivre!

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Ceruse  a publié le pas à pas "Escalier à limon central, quart tournant ....et demi !".
il y a 4 ans
trente six seb
( Modifié )

Super projet ! Faut pas plaisanter, c'est du sérieux et du costaud, il faut de la place ! Sacrés bouts de bois avec un superbe merisier.
Je vais suivre tes avancées avec intérêt.
Quelques questions sur l'épure : elle est tracée sur du papier? Ce n'est pas trop fragile de la laisser à terre ?
Les marques jaunes et vertes, c'est pour les plans horizontaux et frontaux ?

Ceruse
( Modifié )

Merci
Pour l épure elle est tracée sur papier trop fin.
J ai repris la projection des limons sur CP 10mm.
J aurai préféré faire l épure direct sur CP mais manque de place et vu les murs....
Les traces jaunes sont du ruban masquage pour solidifier les découpes et les vertes sont des angles des marchés et bleues de limons...C est juste pour mettre au clair ce qui est important

trente six seb
( Modifié )

AtelierOSantal merci de ta réponse. C'est dommage que les épures ne rendent pas bien en photo.
Bonne continuatino dans ton chantier.

dependancesbois

Beau chantier en perspective !
Ça fait envie les escaliers ! Un jour peut être ...
Je vais suivre ça aussi.

Ceruse  a publié l'article "La pose".
il y a 4 ans
J62
( Modifié )

Félicitations, super fabrication!

Ceruse

Merci.

sylvainlefrancomtois
( Modifié )

beau boulot !!

Ceruse

Merci.
J ai hâte pour les dernières finitions et voir le merisier huilé.
L escalier est agréable .

Vincent Mathieu

Superbe travail, un beau boulot pas forcément évident à réaliser, tu as combien de retombé sur ton limon centrale? Sur les photos sa paraît un peu faiblard
