Voici la réalisation d'un télescope dont la plupart des pièces ont été découpées / usinées par une CNC (donc pilotée par un ordinateur...), à partir de plans réalisés sur Sketchup et transformés en fichier dxf.
Le montage se réalise comme un jeu de construction.
Il s'agit d'un télescope destiné à un miroir de 400 mm, dit "télescope de voyage", car tout se démonte et peut ensuite tenir dans une "boite" facilement transportable.
Le contreplaqué utilisé est du cp de bouleau de très bonne qualité, de 9 mm d'épais.
Les découpes CNC ont été effectuées par Oxopus, membre de l'Air du Bois: lairdubois.fr/oxopus/a-propos , Aurélien Mobbler, qui avait effectué les premières découpes, ayant cessé son activité d'indépendant. C'est un des grands avantages d' ADB de permettre de trouver des partenaires!
L'avantage de cette technique est d'avoir une bien plus grande précision, de meilleures finitions, et une réalisation facilitée et bien plus rapide, tout en conservant l'oeil et le savoir-faire de l'artisan.
Liste des articles
Assemblage de la partie bois

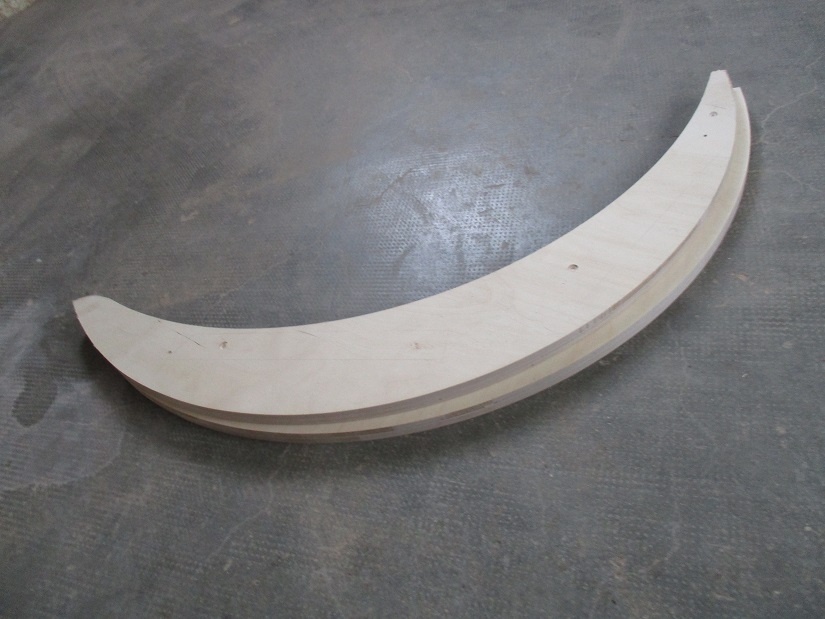

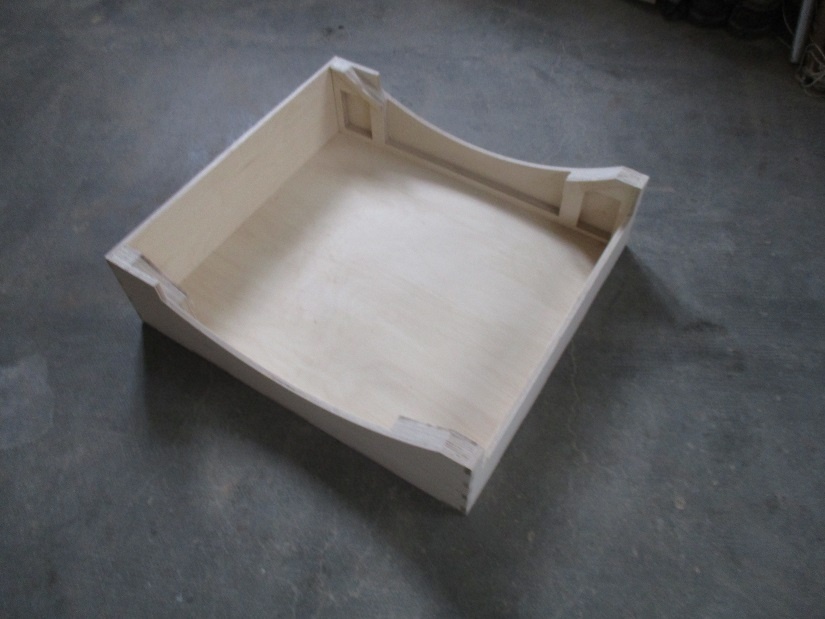

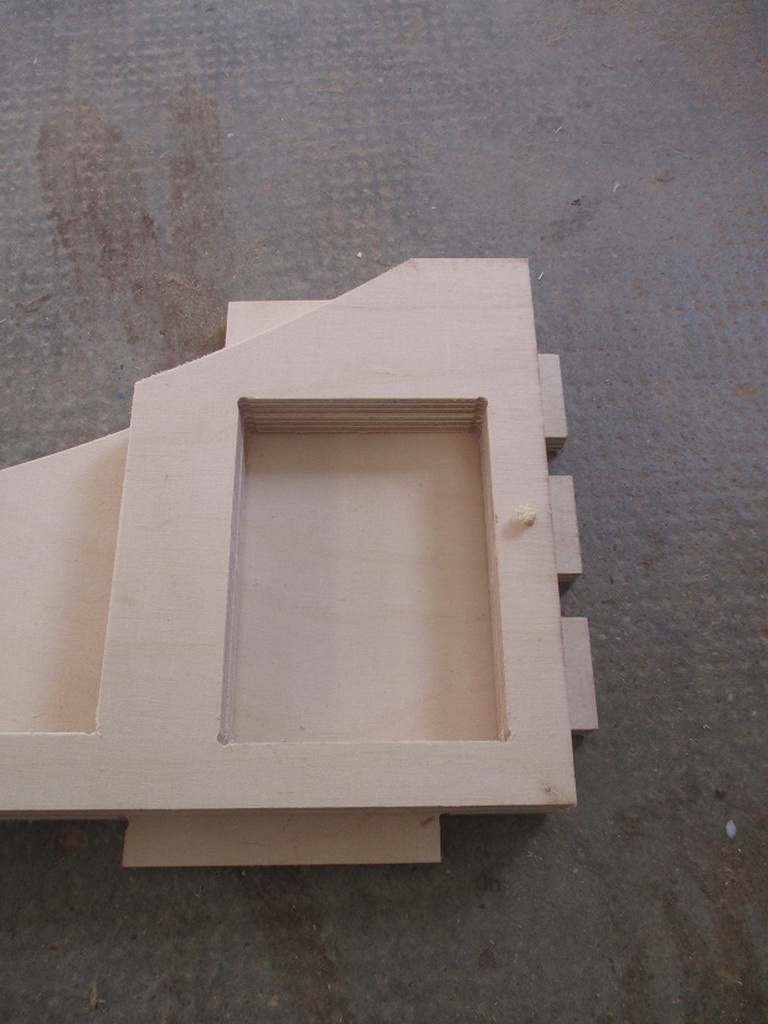

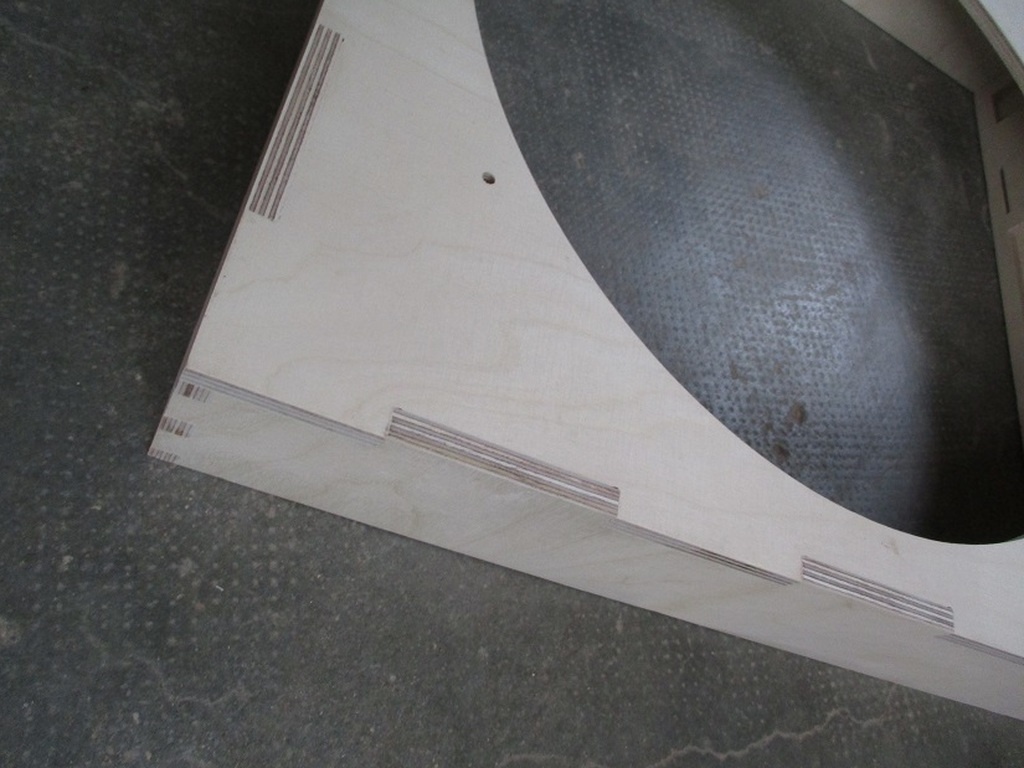

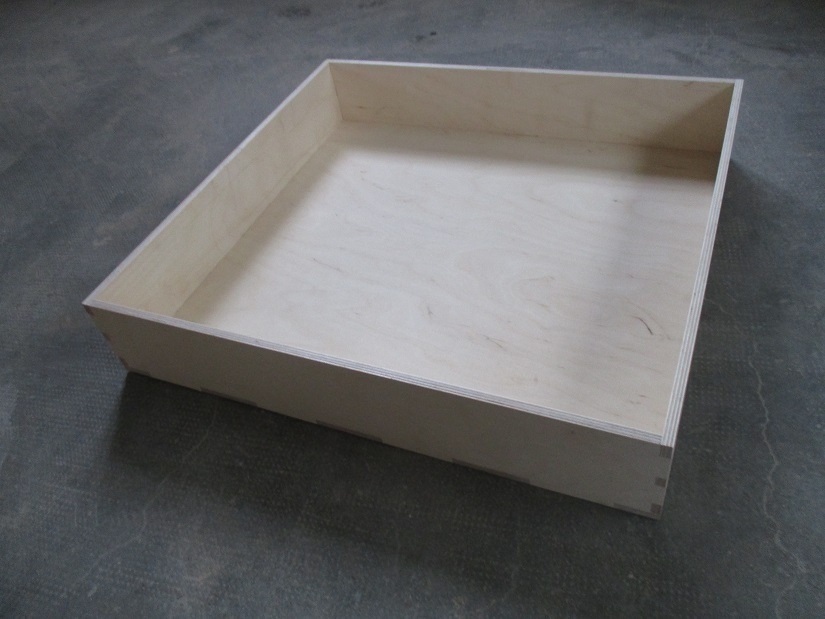

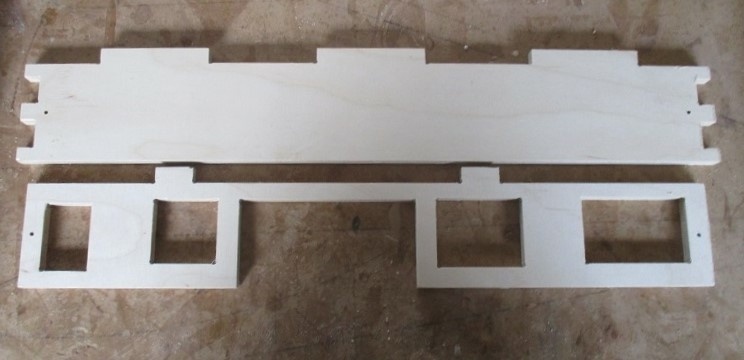

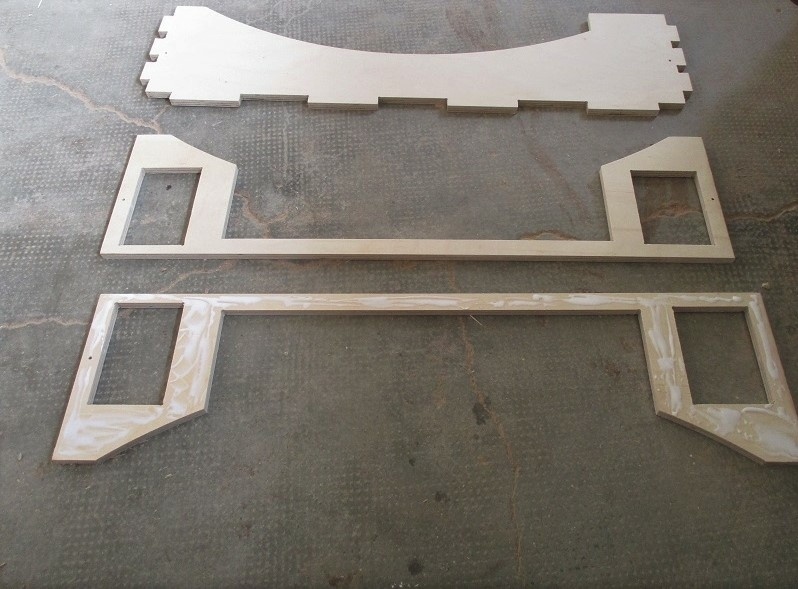

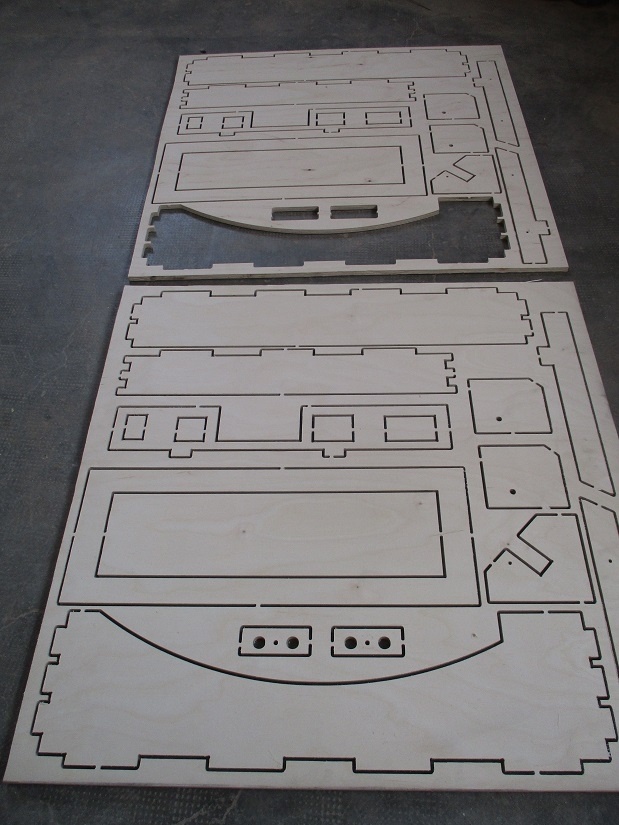

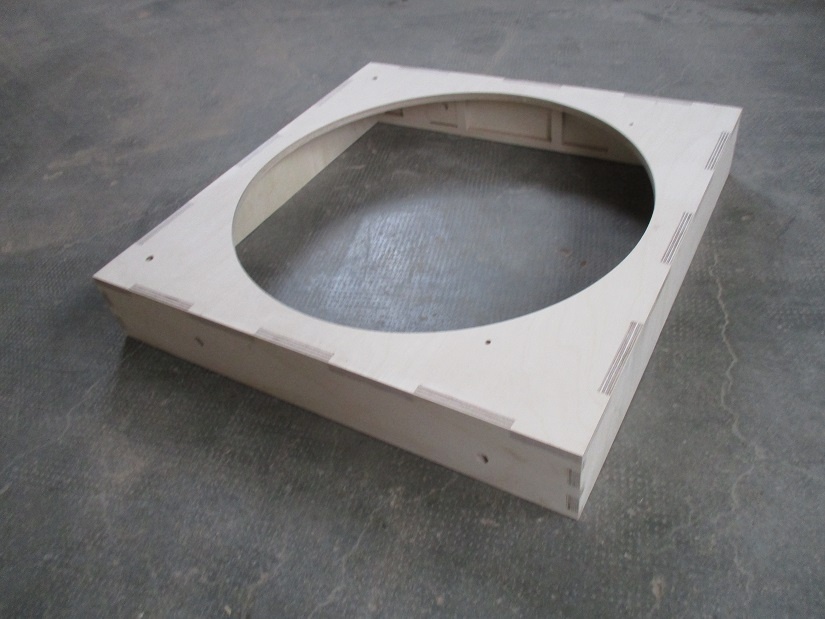

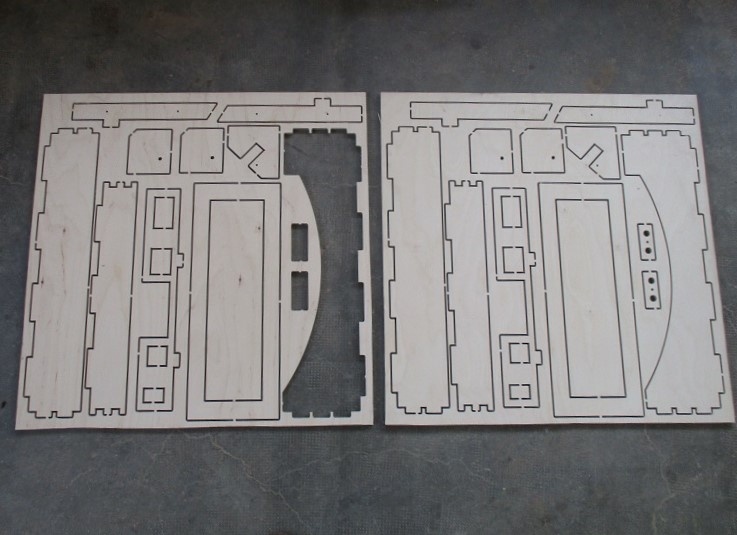

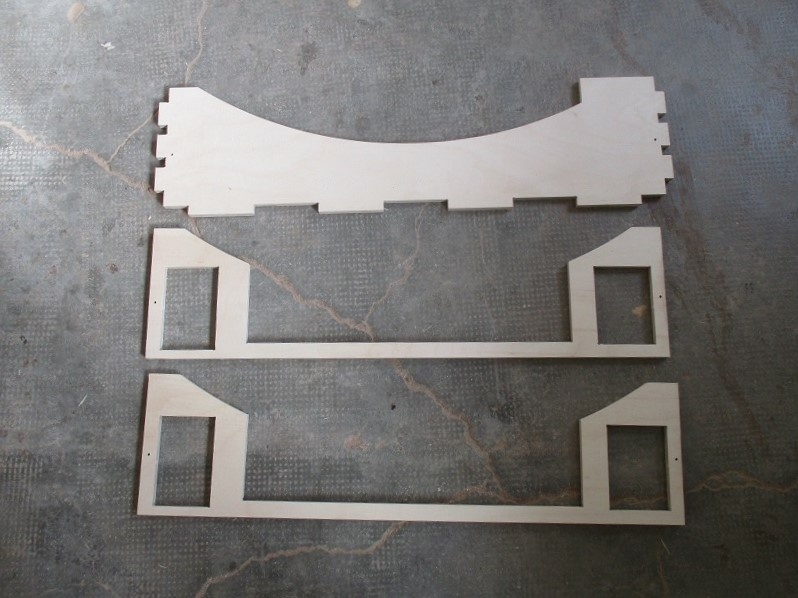

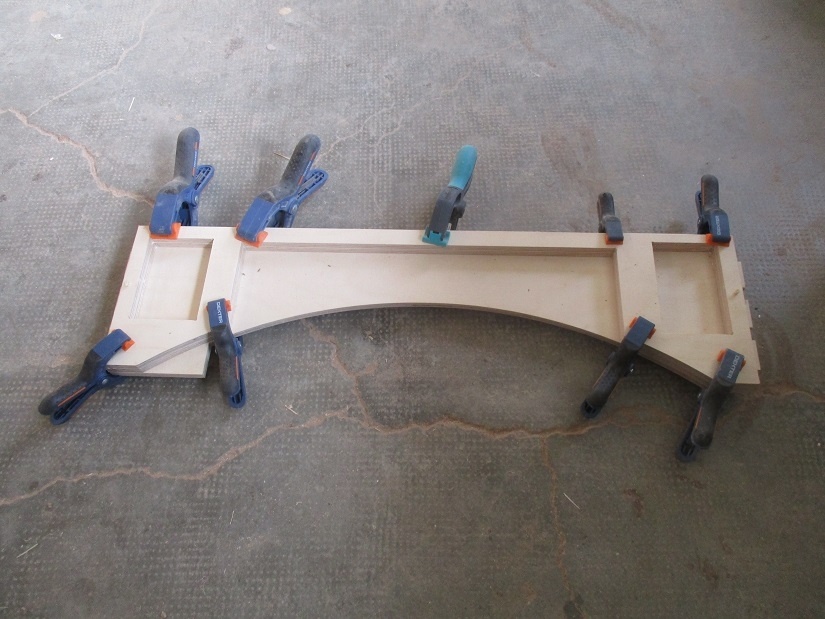

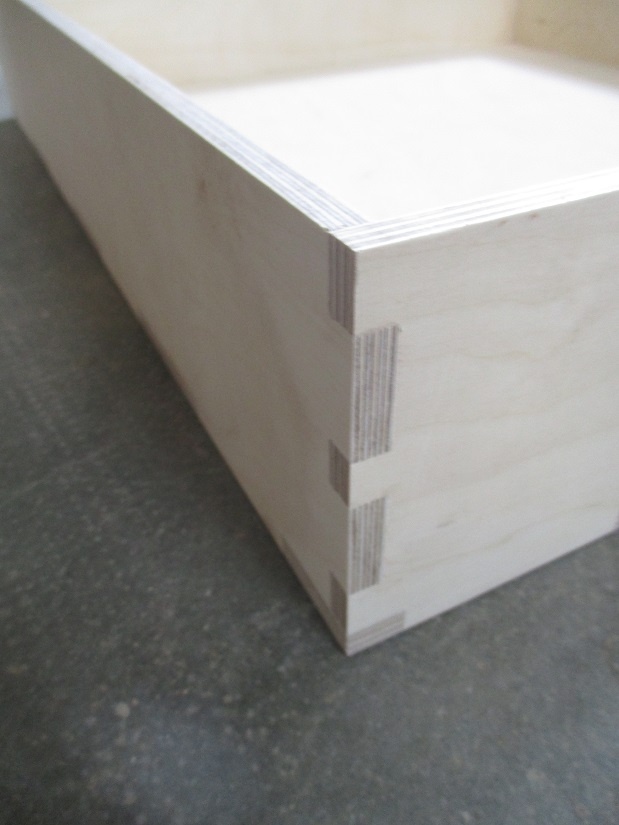

Les pièces bois sont découpées à la CNC. Pour ce télescope, il y a 10 panneaux de 75x75 cm, avec toutes les pièces imbriquées. Les pièces s'assemblent par queues droite. Tous les trous sont pré-percés, ce qui facilite grandement le travail lors de l'assemblage / montage.

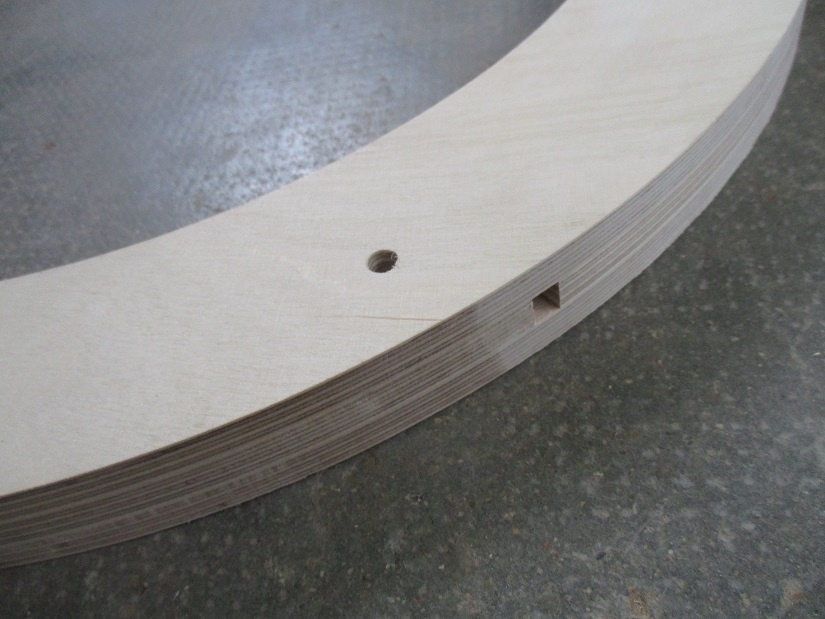

Des petites chevilles de 4 mm permettent de positionner les pièces quand elles sont juxtaposées et contrecollées.
.....
.....

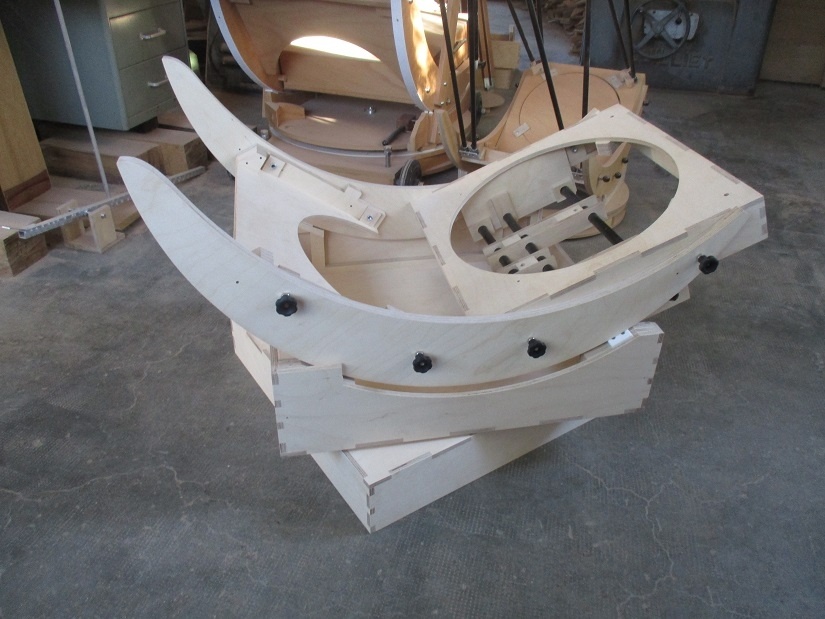

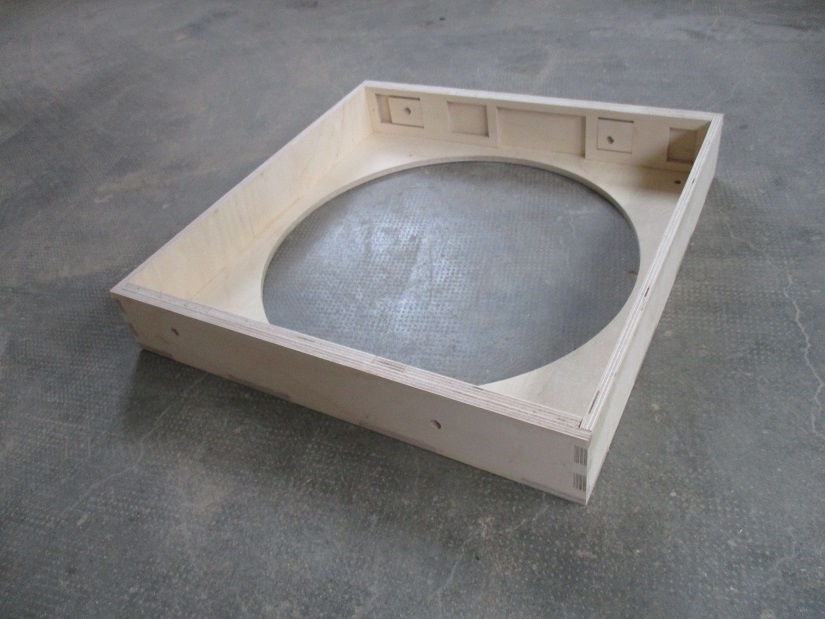

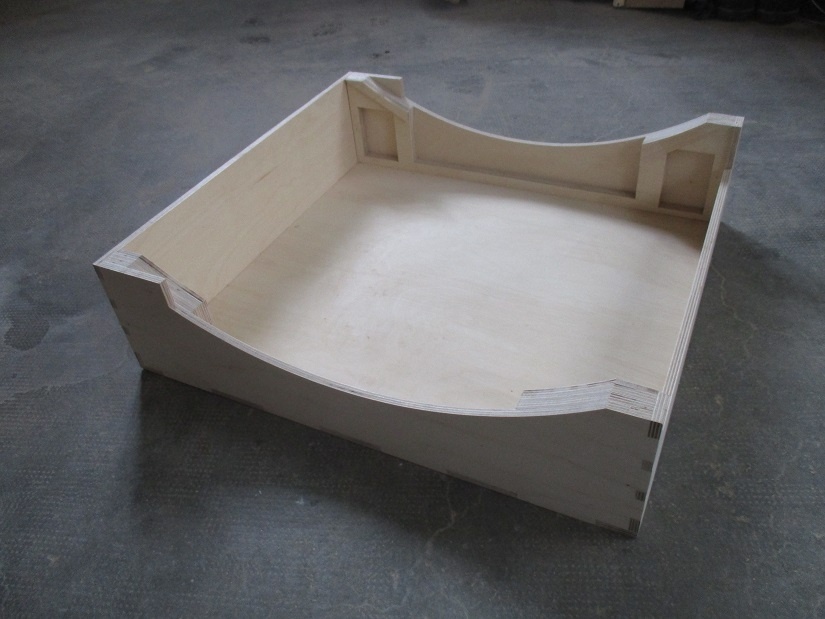

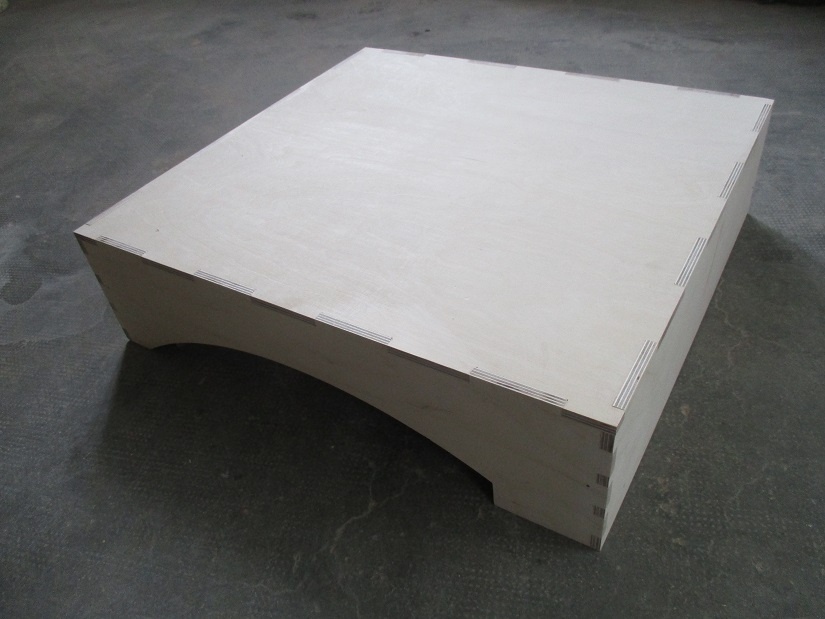

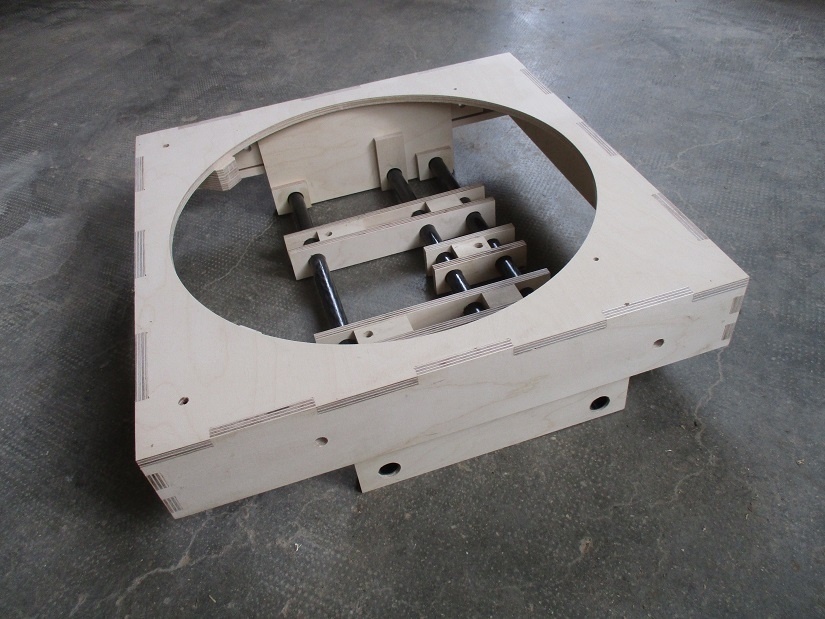

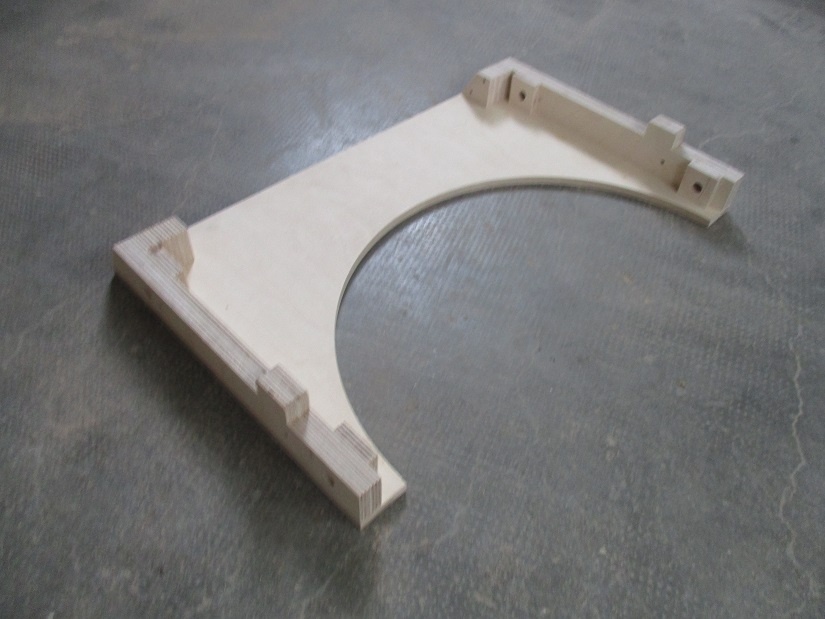

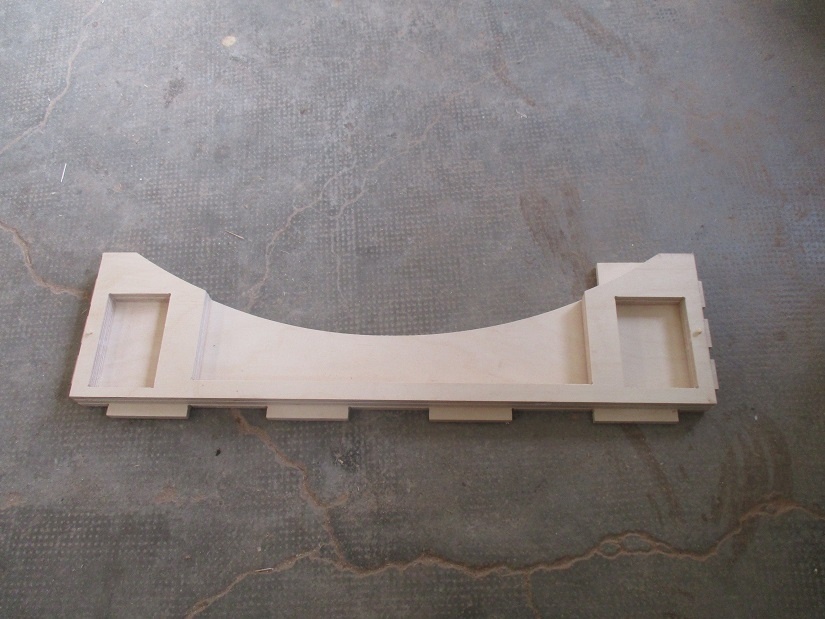

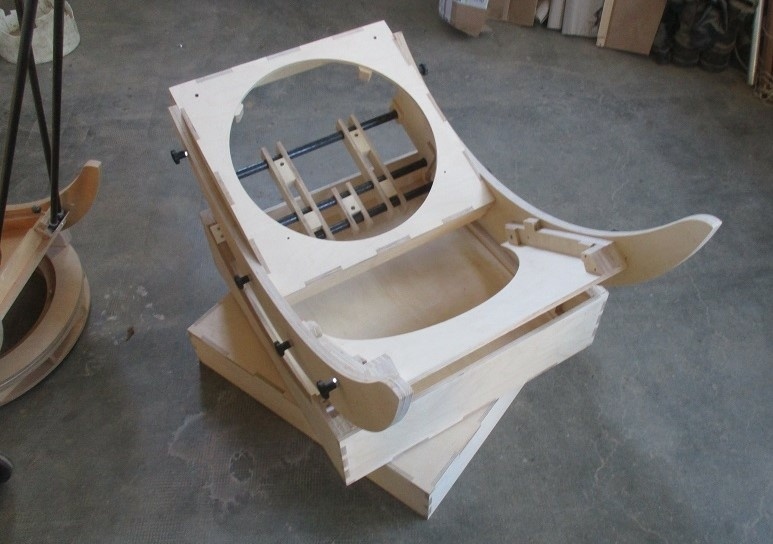

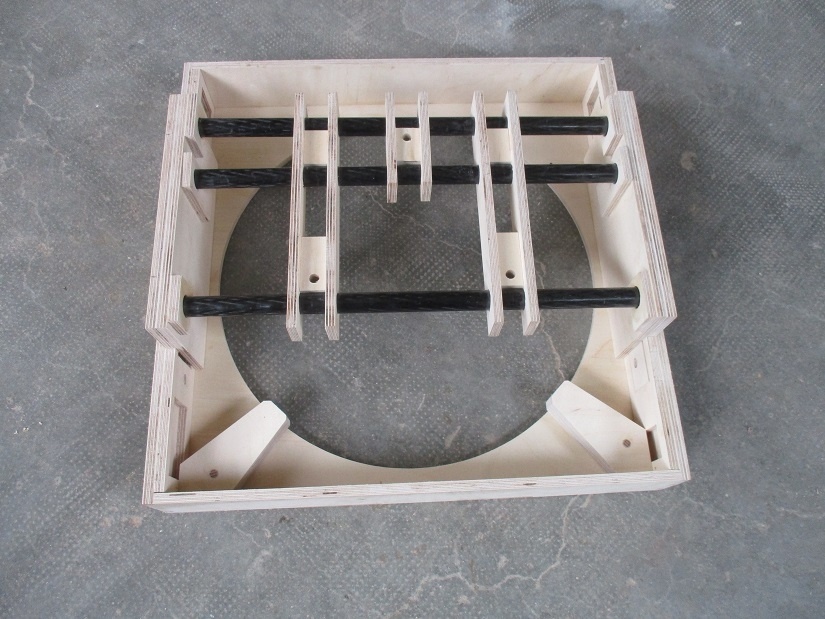

Premier montage

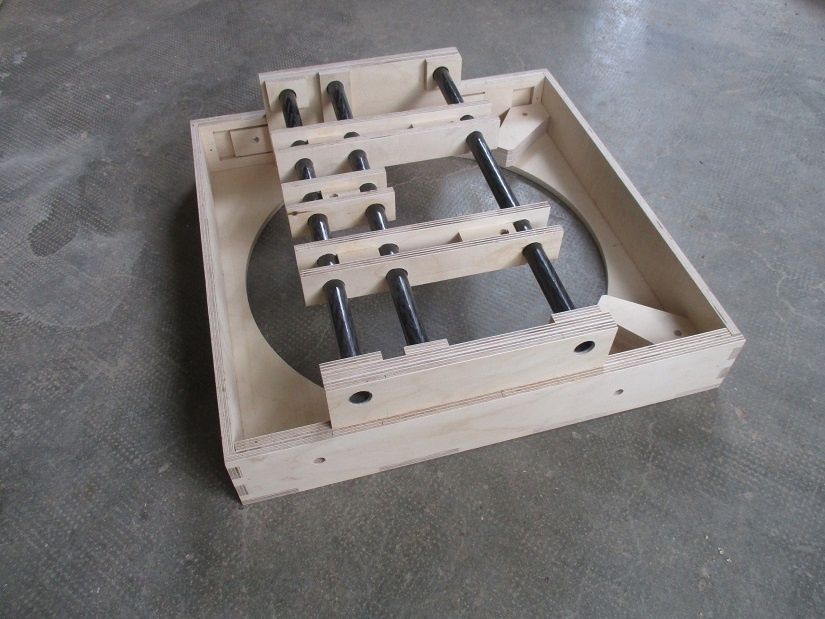

Ça avance...

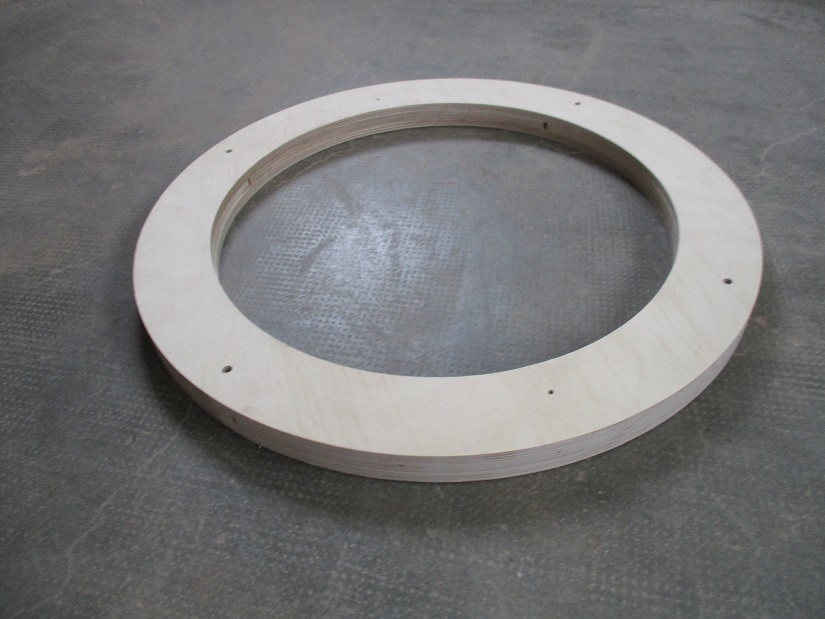

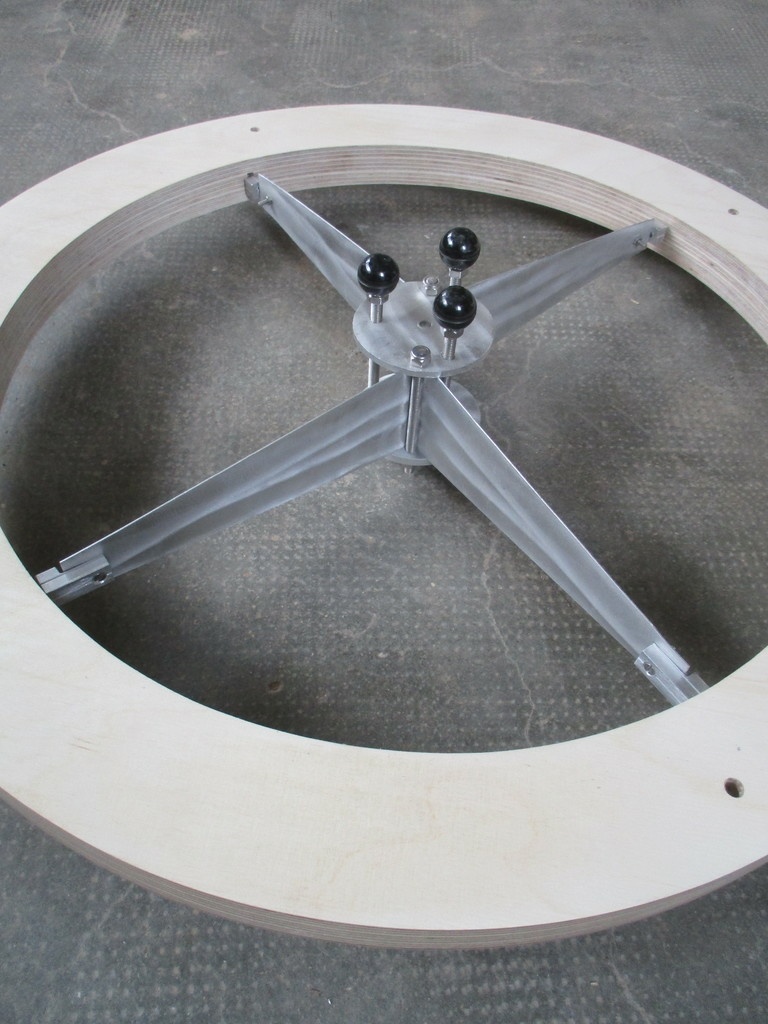

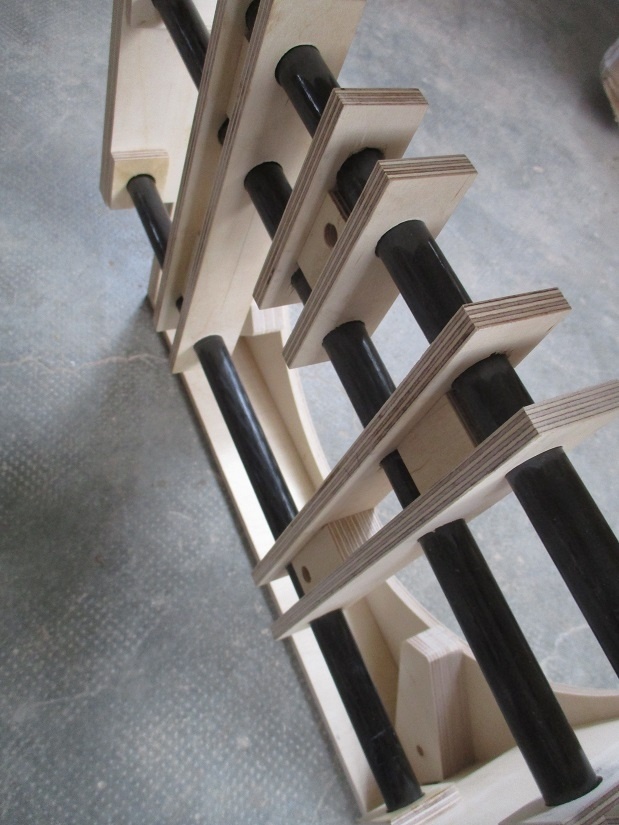

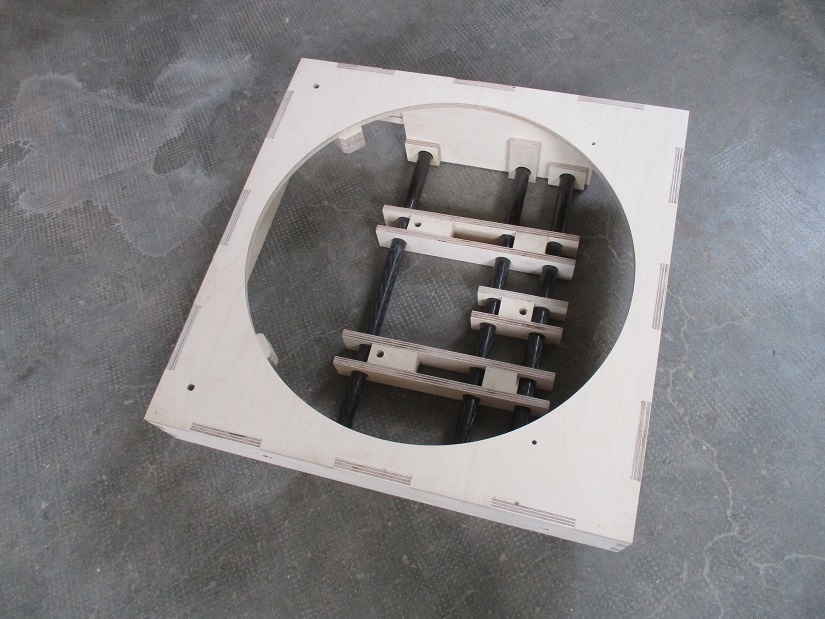

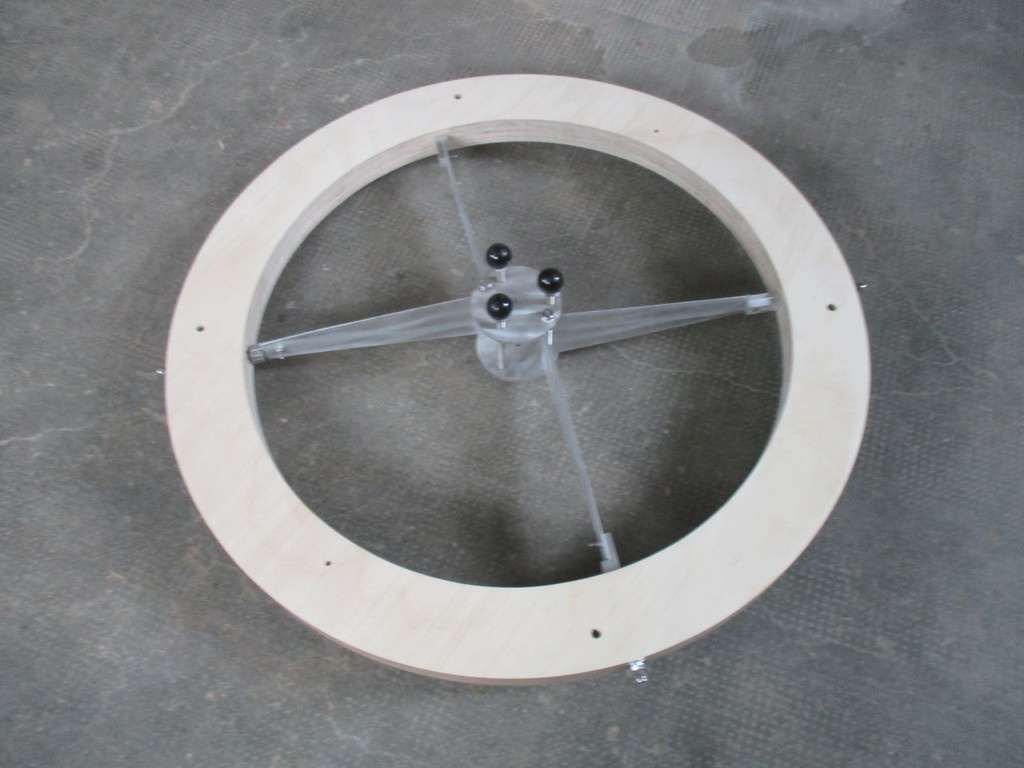

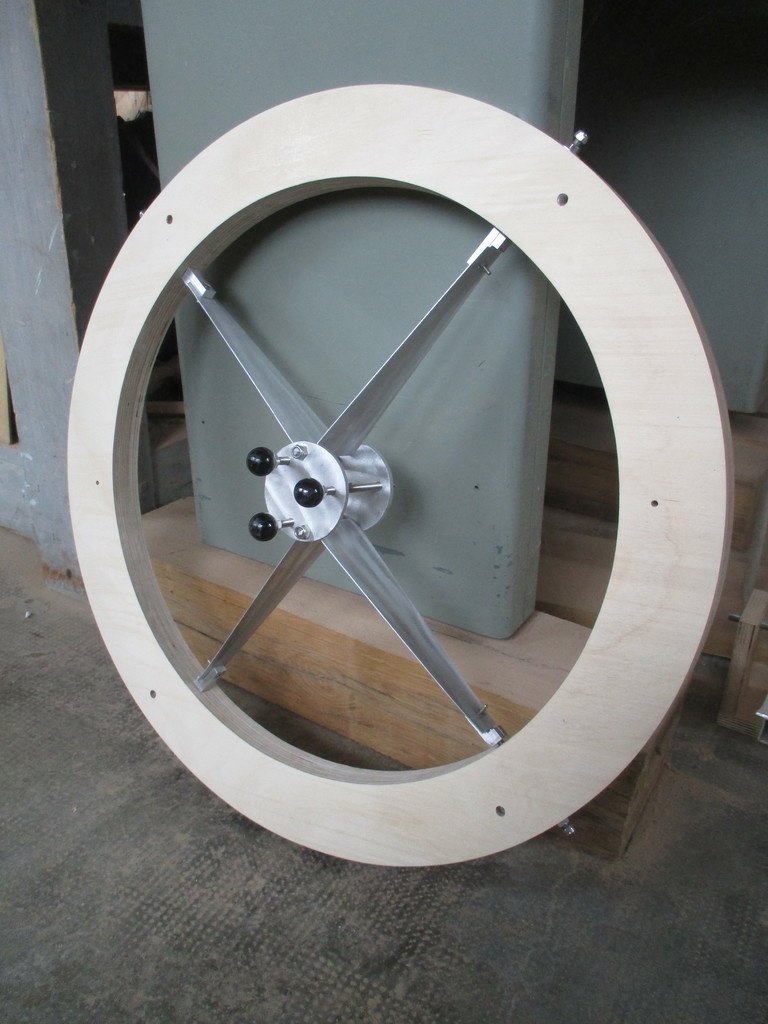

Dans l'attente des tubes carbones, j'ai avancé sur le reste, notamment l'anneau supérieur, et la structure alu destinée à soutenir le miroir secondaire.

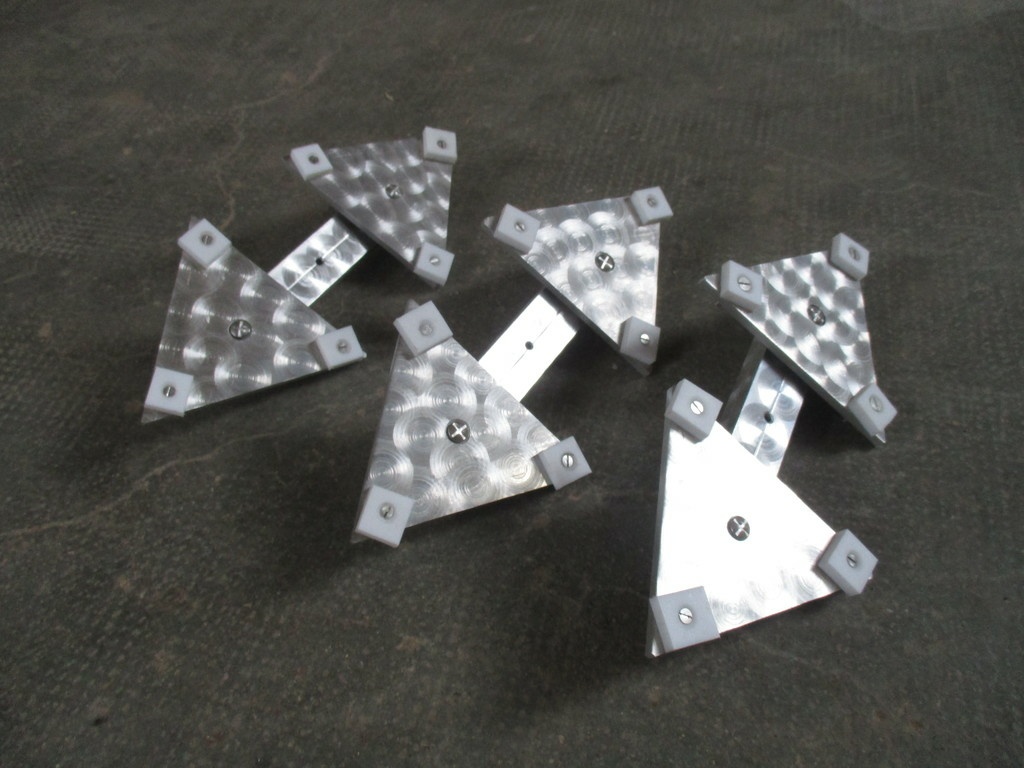

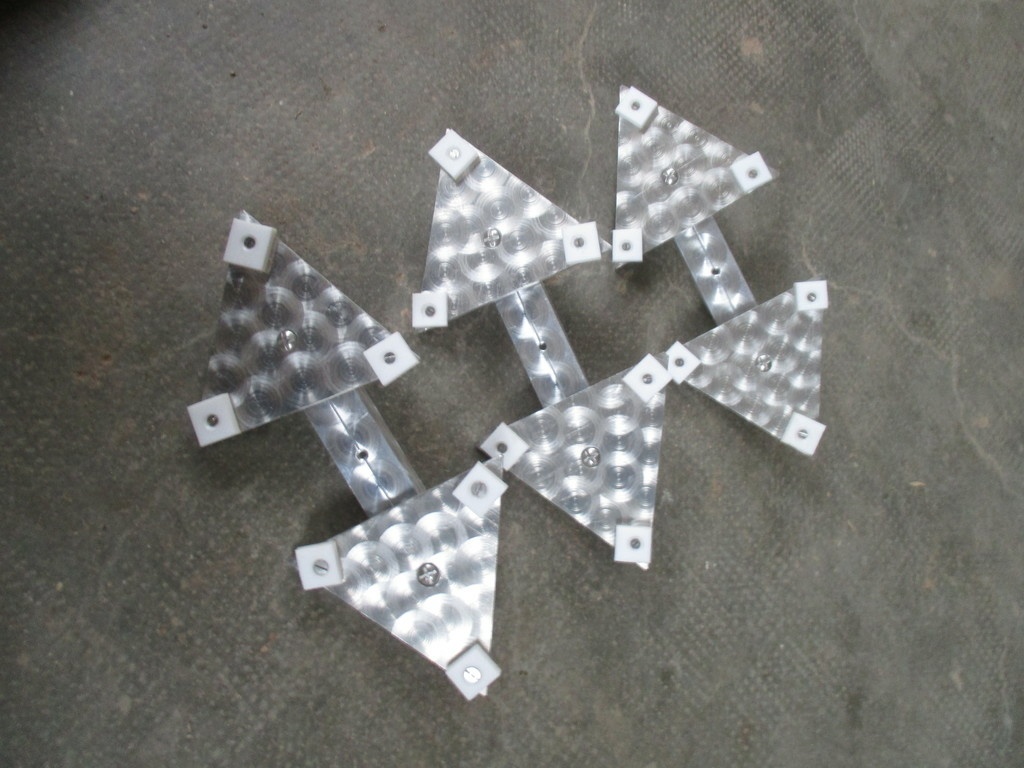

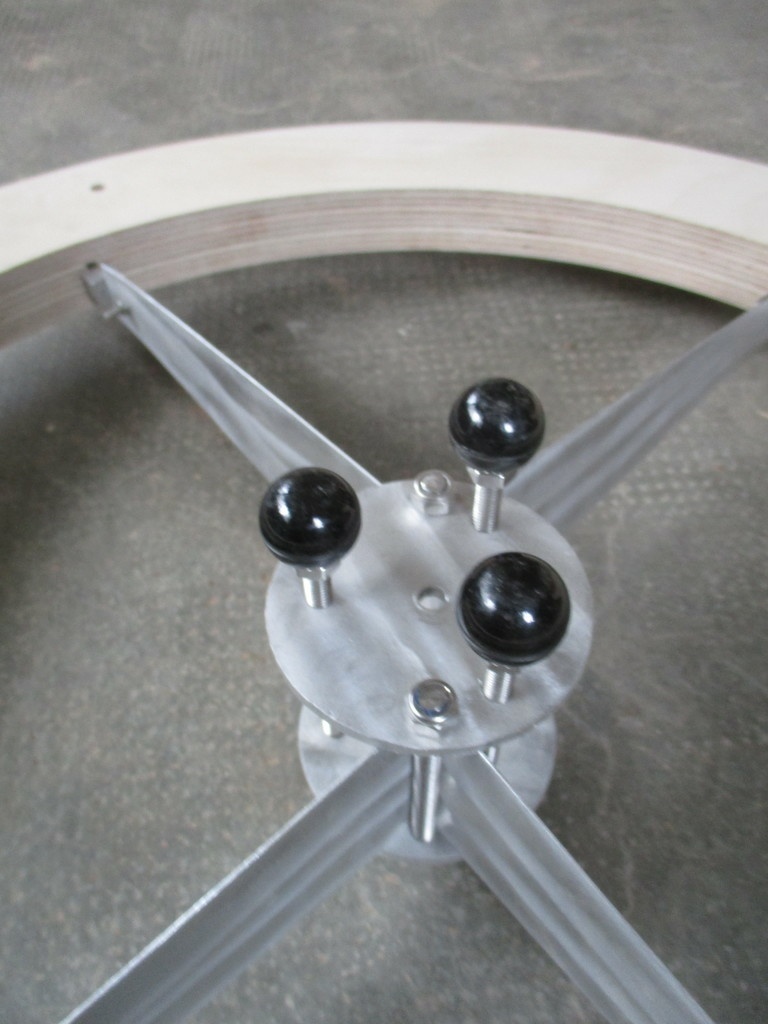

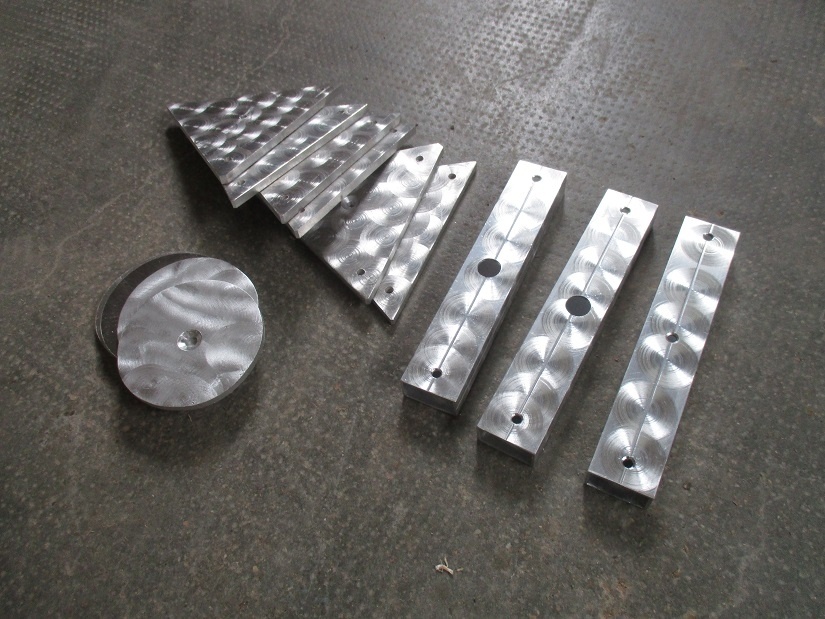

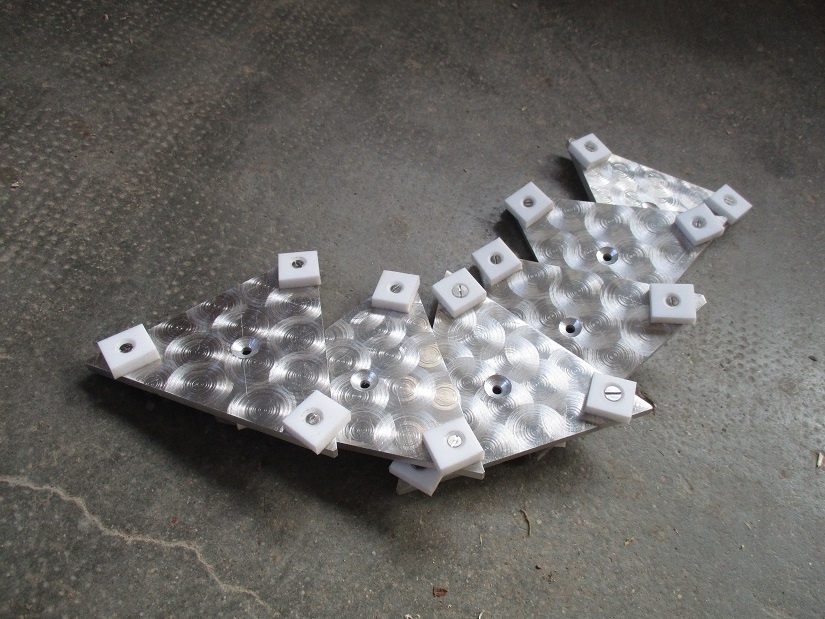

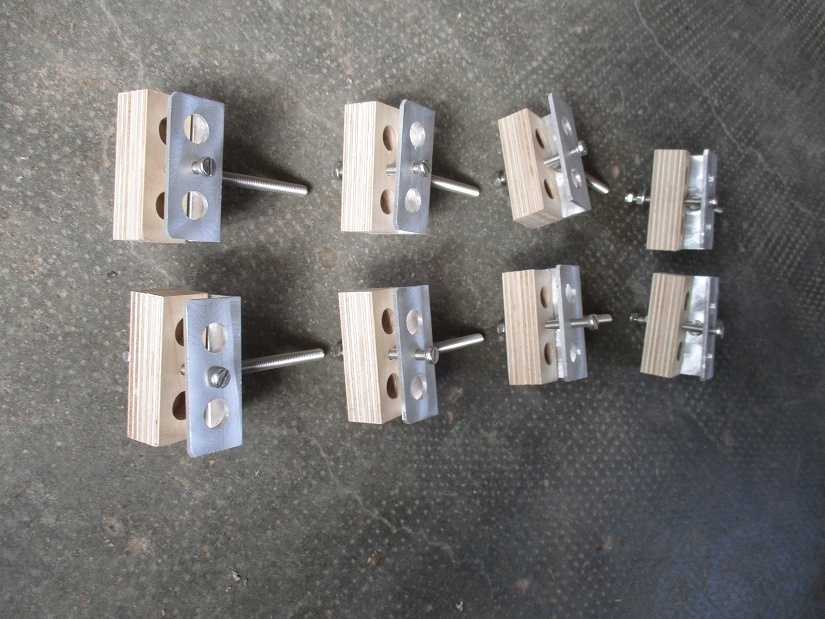

Les triangles en alu du barillet, destiné à supporter le miroir principal. Ce système de balanciers permet d'avoir un positionnement isostatique, qui minimise les déformations du miroir.

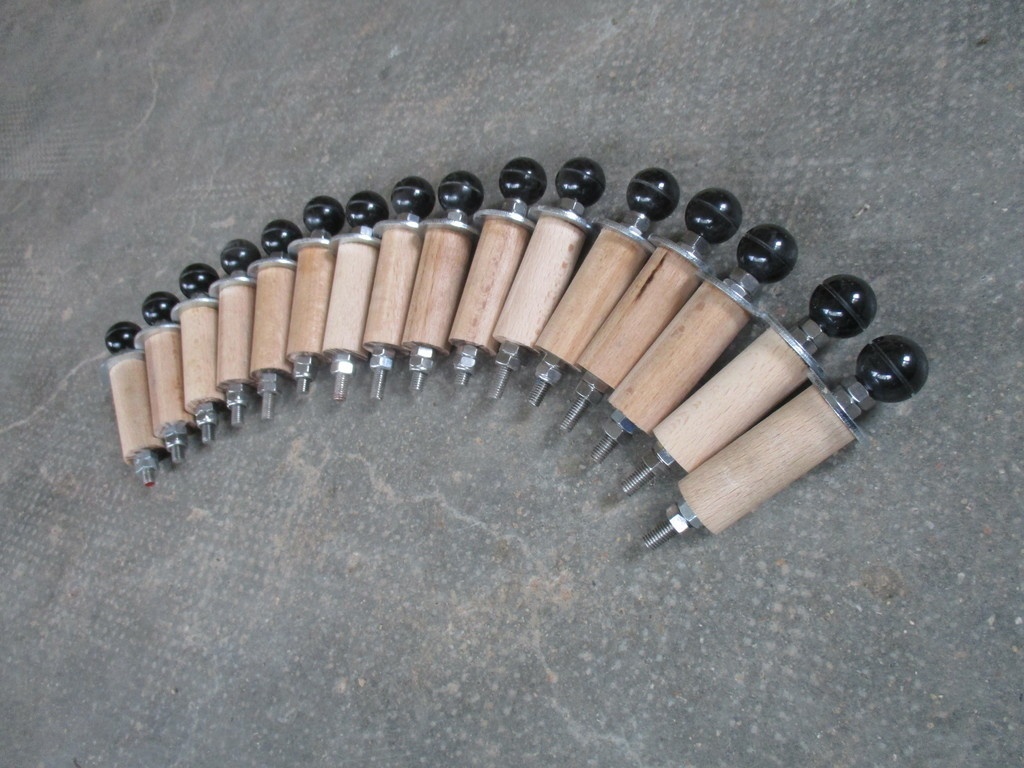

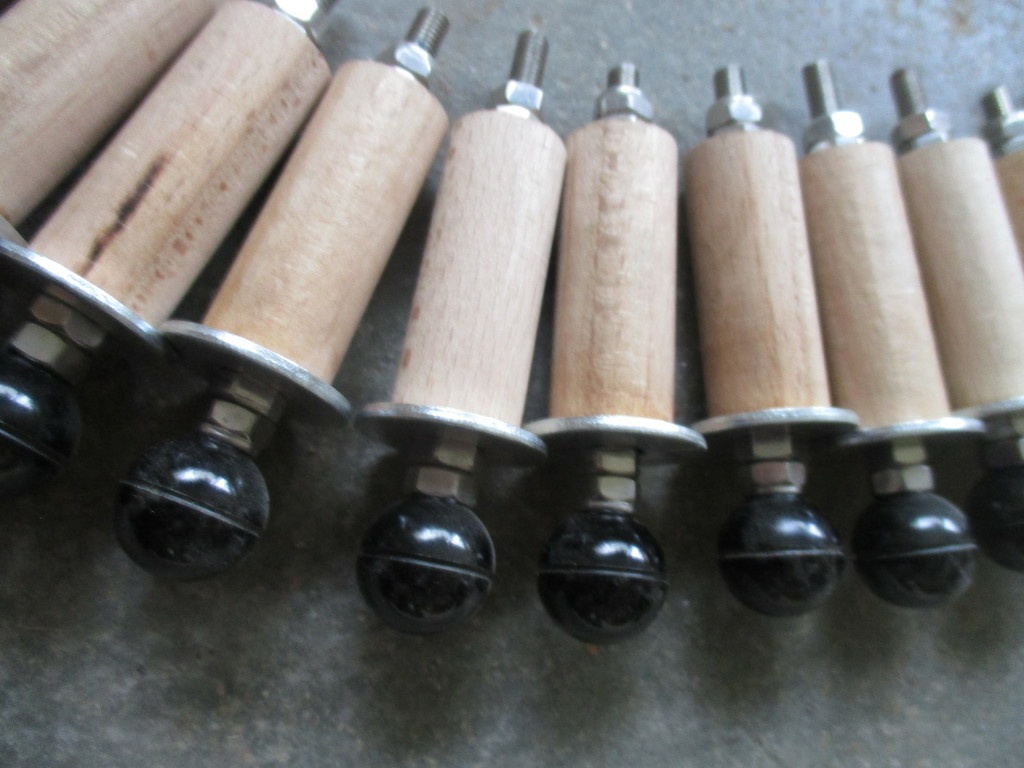

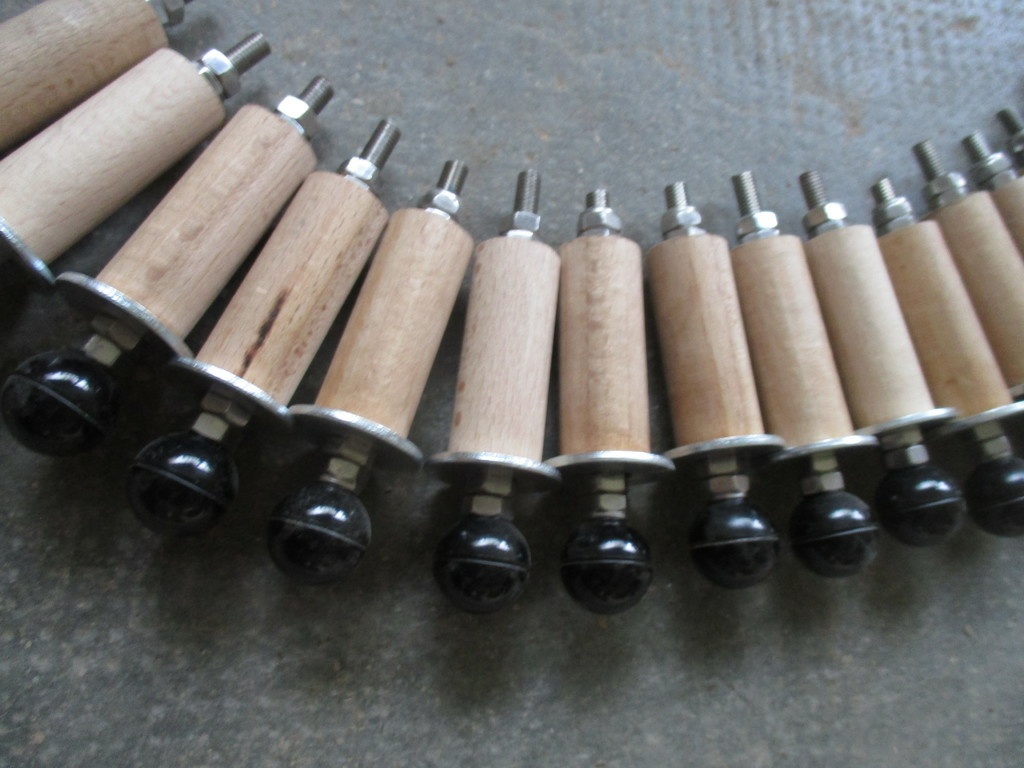

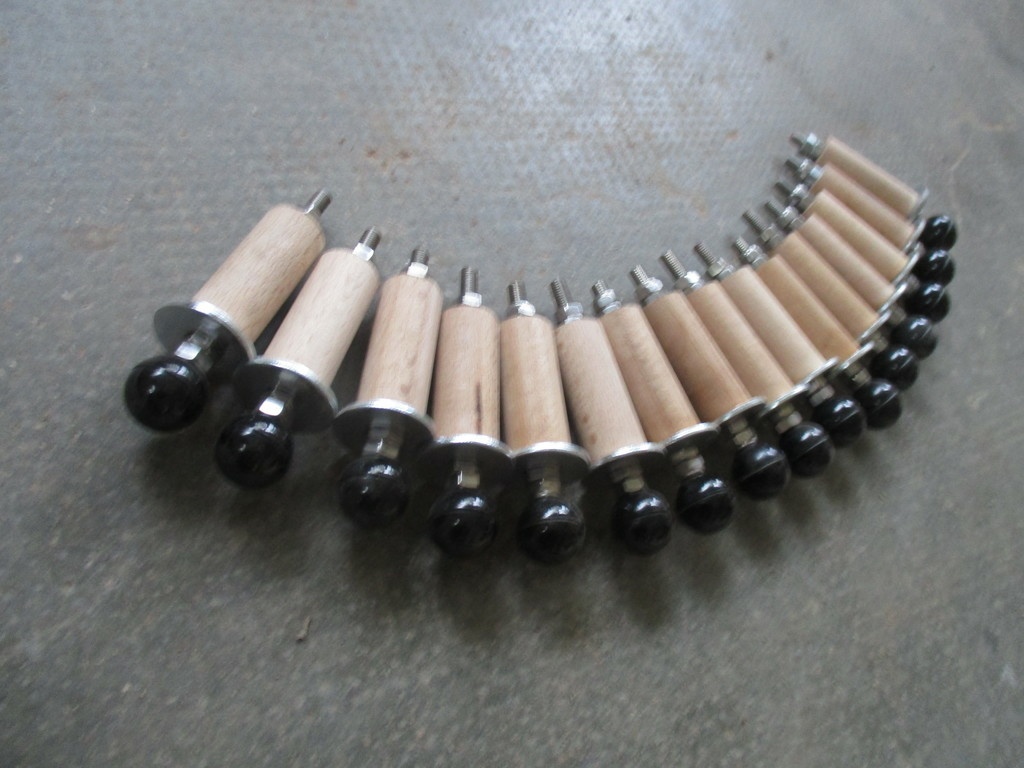

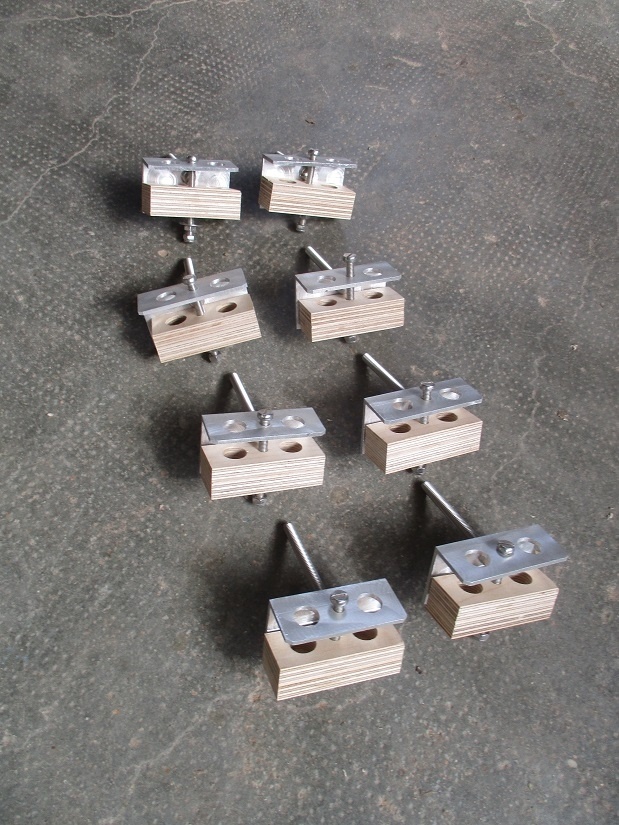

Les embouts qui s'insèrent dans les tubes carbone:

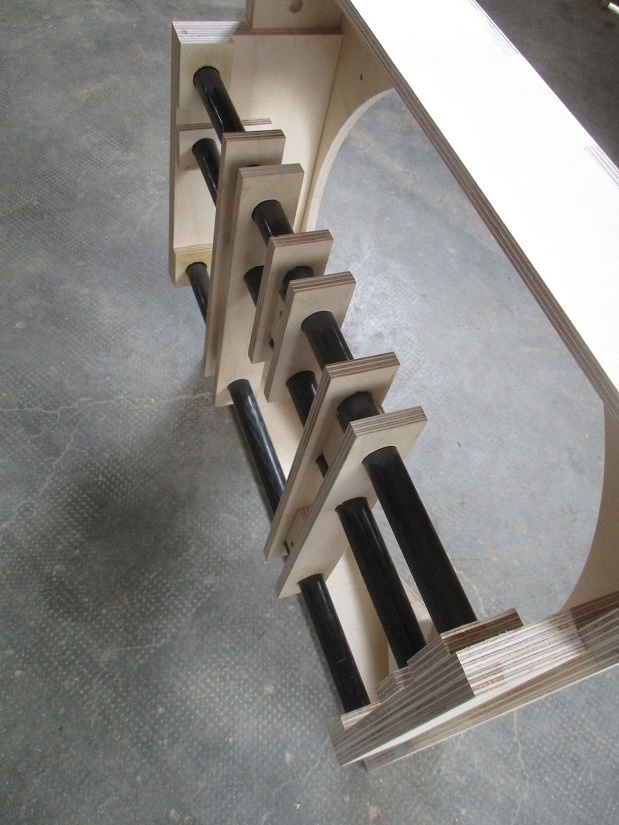

L'instrument terminé!

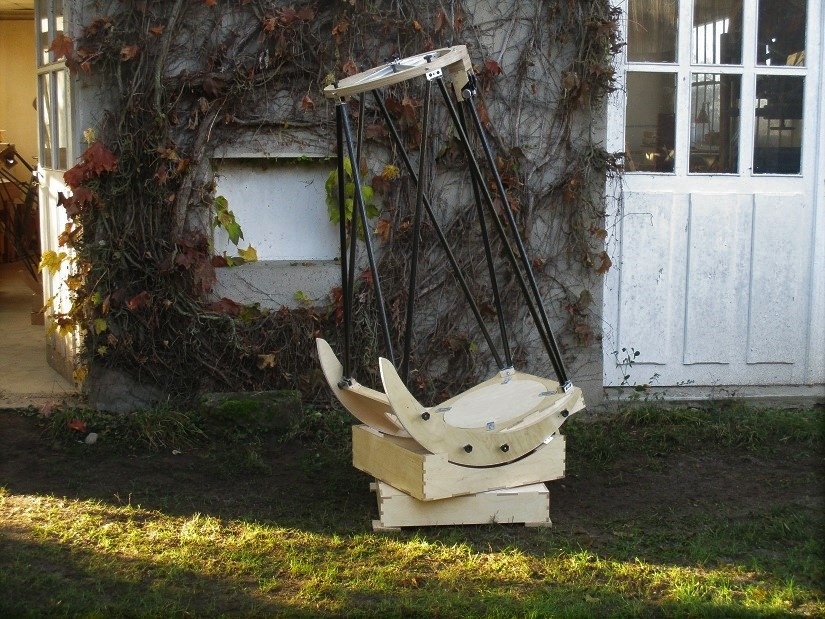

Voici le télescope Dobson 400 du 21ième siècle terminé. Entièrement découpé par fraisage numérique (cnc) et assemblé/ajusté à la main. La symbiose de l'artisanat et de la haute technologie.
Ce 400 de voyage est désormais disponible, soit monté près à l'emploi, comme celui-ci, soit en kit à monter soi-même
