Collectif établi

Criss Cross sur mesure pour TXINTXO

  Ce pas à pas présente un projet en cours de réalisation.

Criss Cross sur mesure pour TXINTXO
+

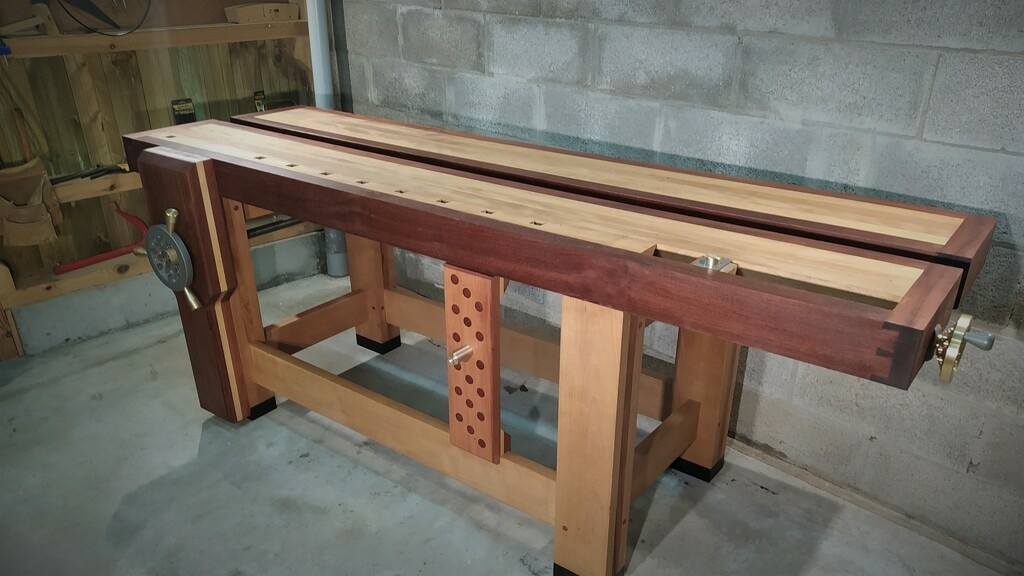

Un établi est en quelque sorte " sa création " , pour le mien il s'agissait déjà à l’époque d'une collaboration entre phil59 et moi ... nous en avions alors réalisé ...trois d'un coup (...)

J'avais partagé à l’époque sur le forum d'en face

Fini, il était resté dans un coin de l'atelier bois en attendant ses presses il m'a fallu m’équiper, retaper des machines hs et me re-familiariser avec le métal pour enfin arriver à sortir quelque chose de potable ...

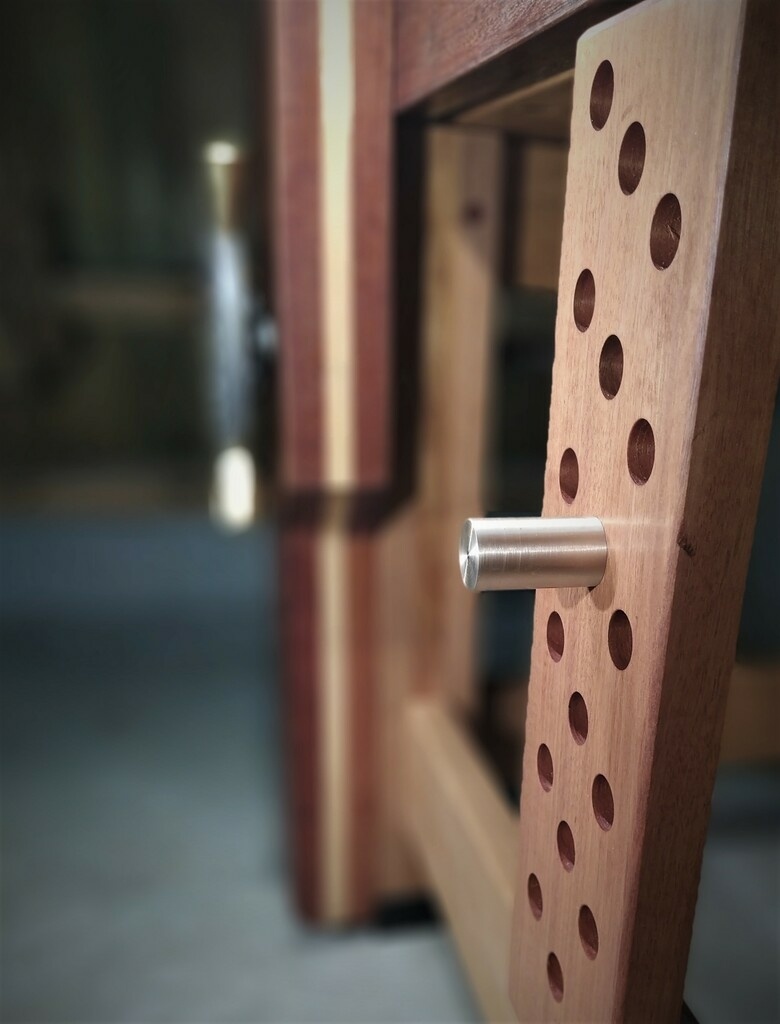

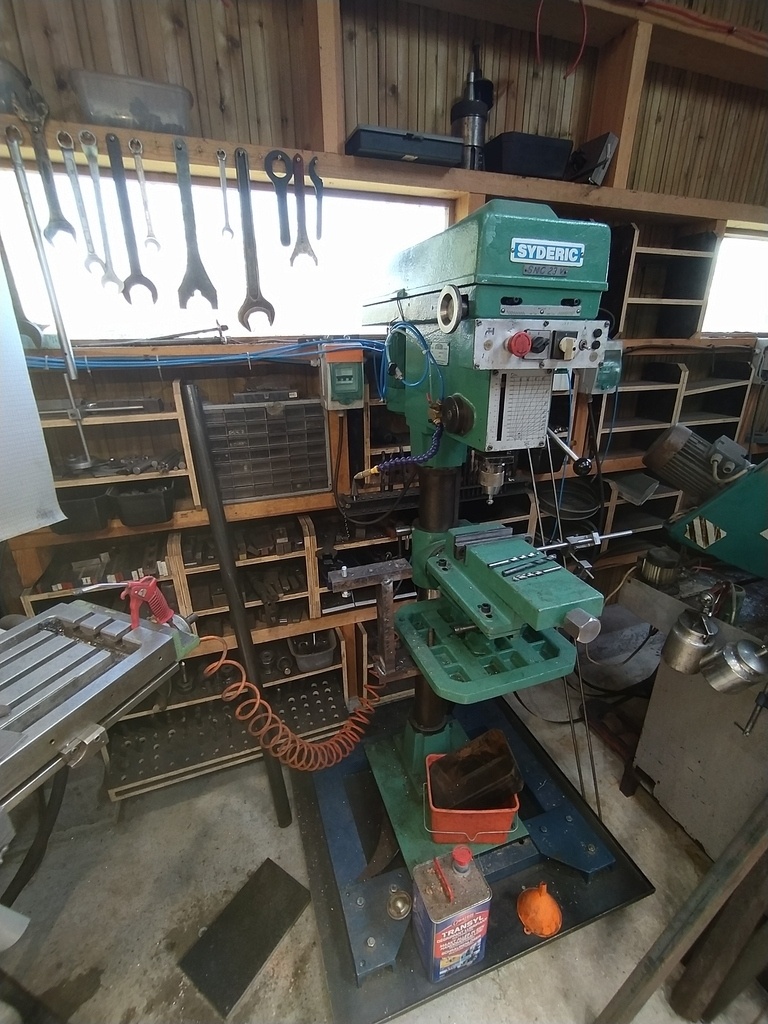

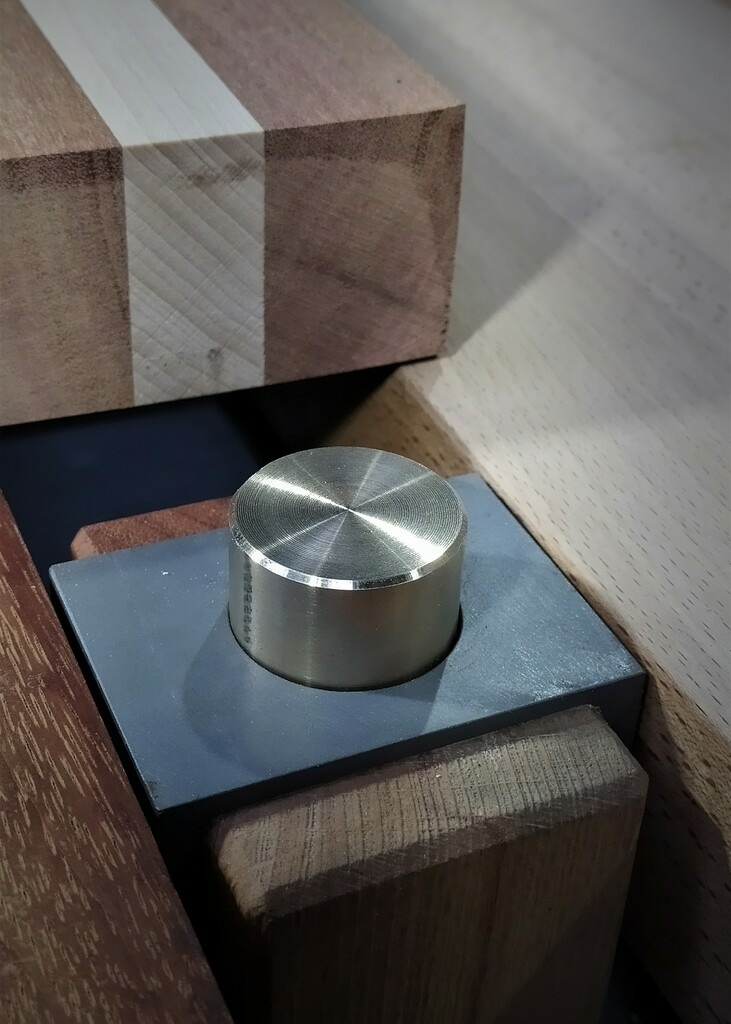

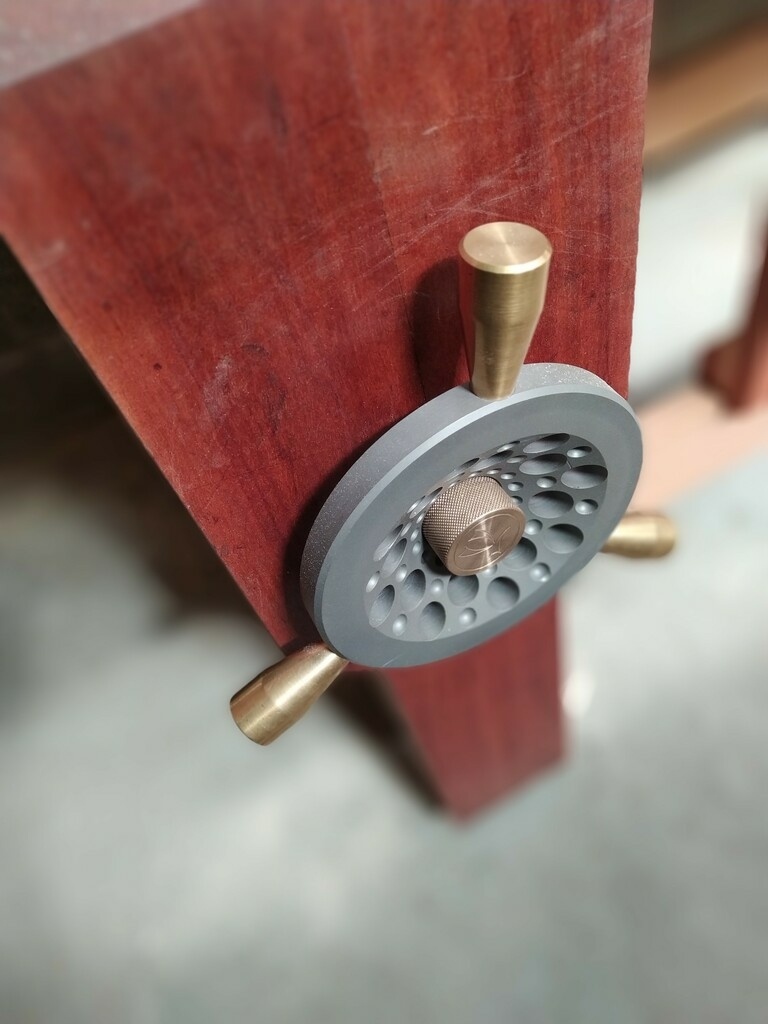

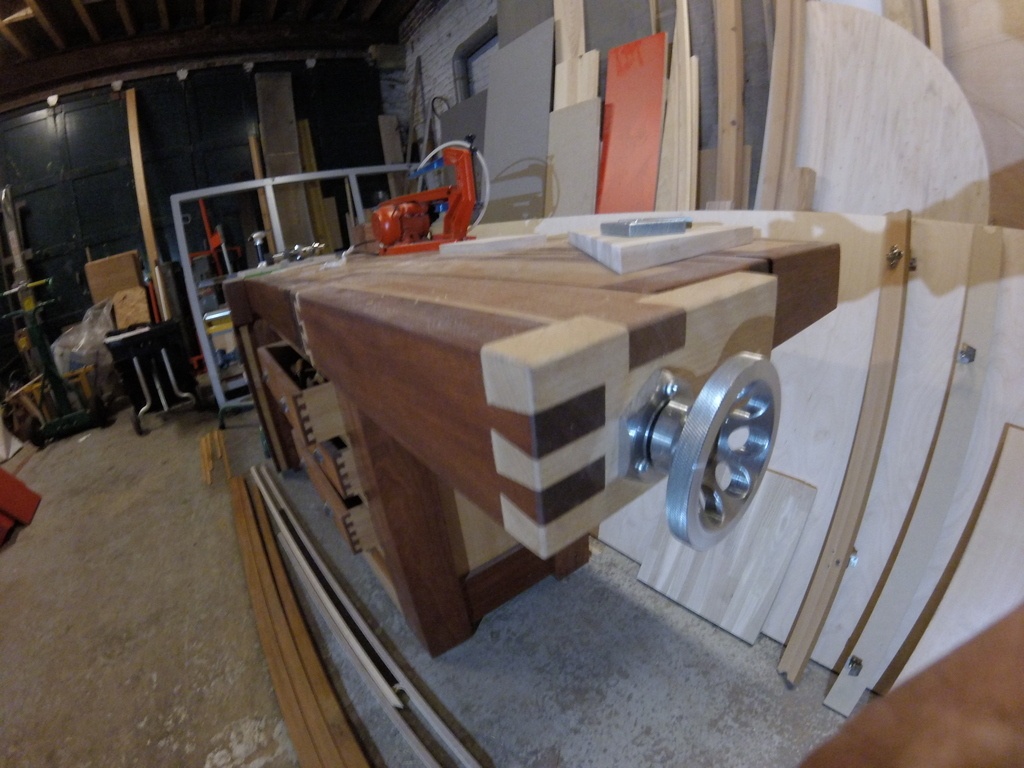

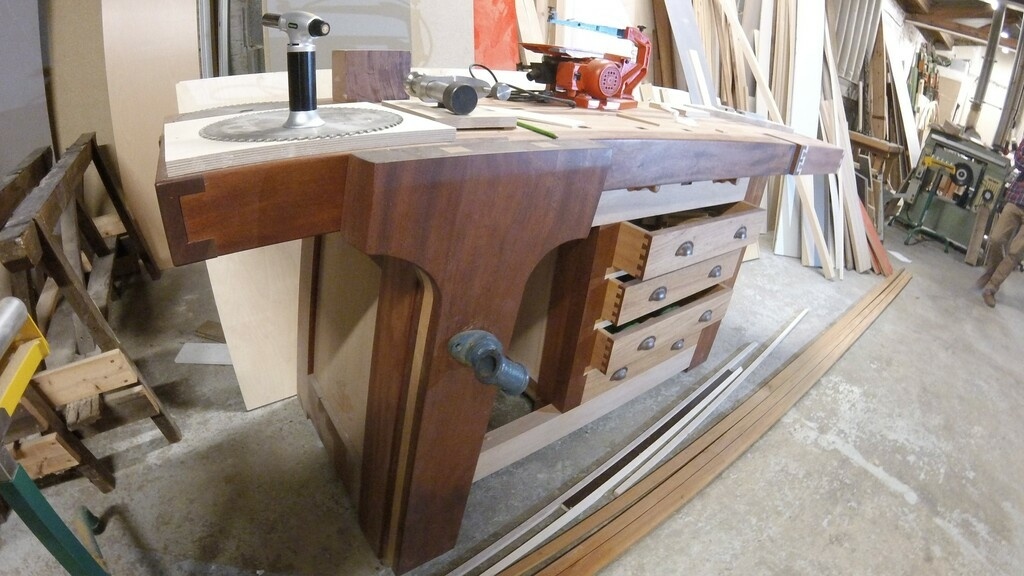

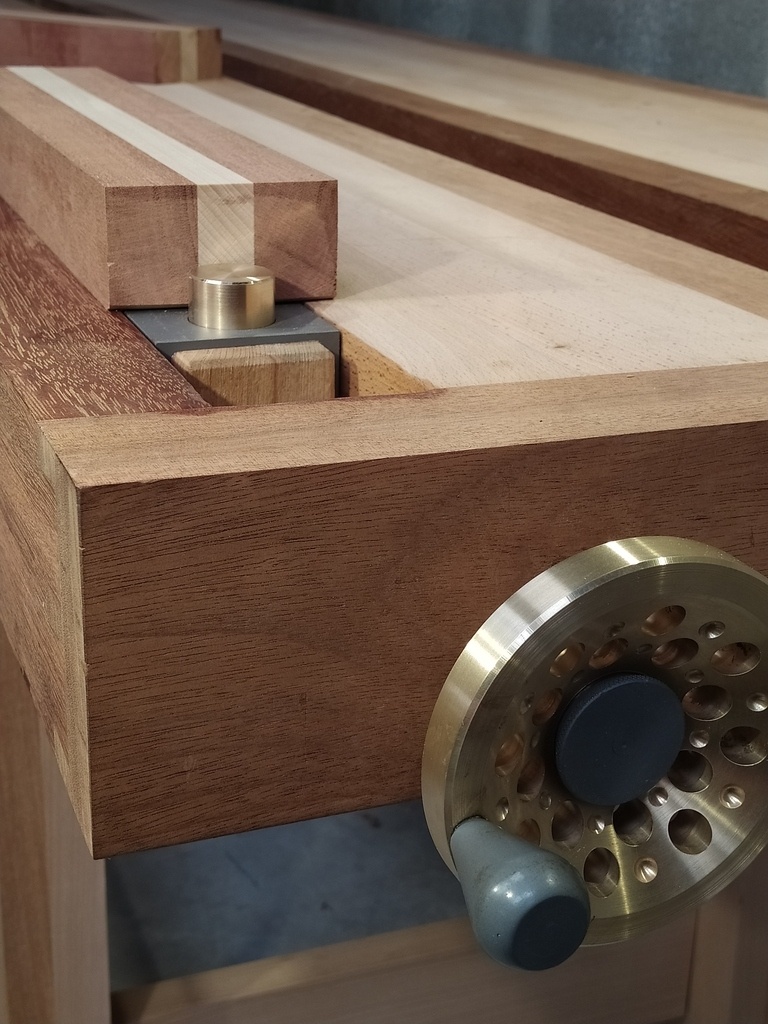

Après quelques échanges avec Thomas, je me suis aperçu qu'un croisillon standard ne pourrait en aucun cas s'adapter a son établi..; en effet , si il a la particularité d'ouvrir a 250 mm la presse mais il a l’inconvénient de se réserver également 500 mm entre la vis et le bas de la presse ....

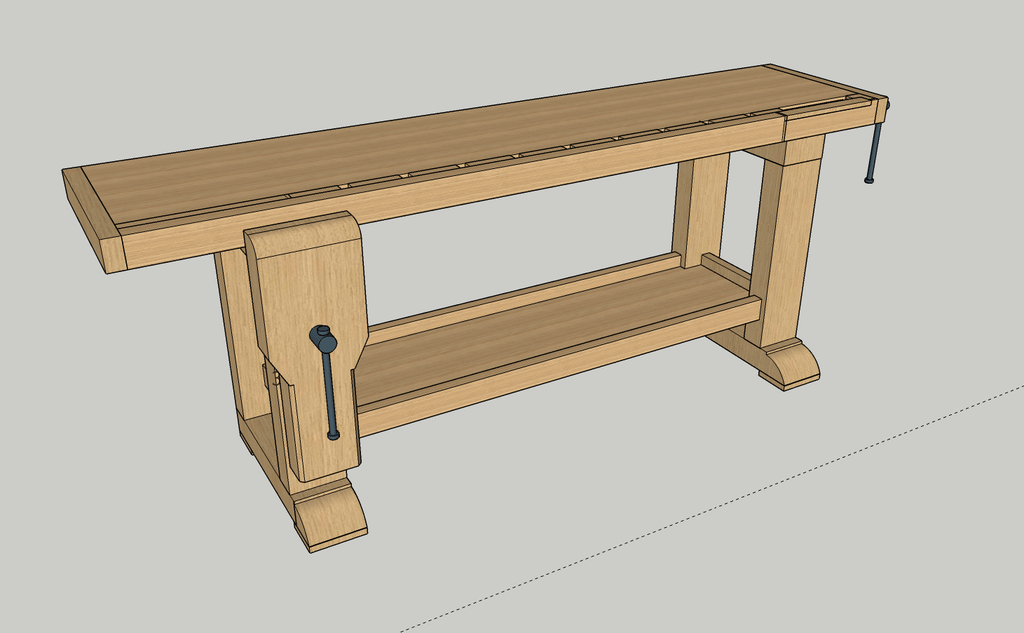

Dans un premier temps j'ai demandé à Thomas de refaire son établi ... Pour en arriver a cette collaboration ... sur mesure ...

Un coup de propre à l'atelier et vous aurais enfin tous les détails ... quasiment en direct et en photos

vasavoirkikela

Liste des articles

Mis à jour

Partager

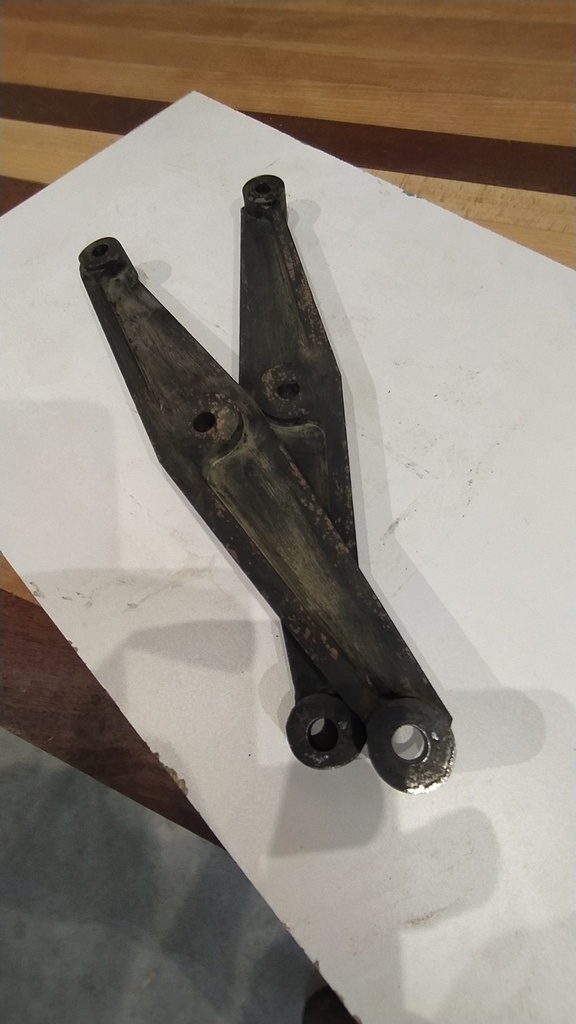

Un croisillon sur mesure ...

vasavoirkikela

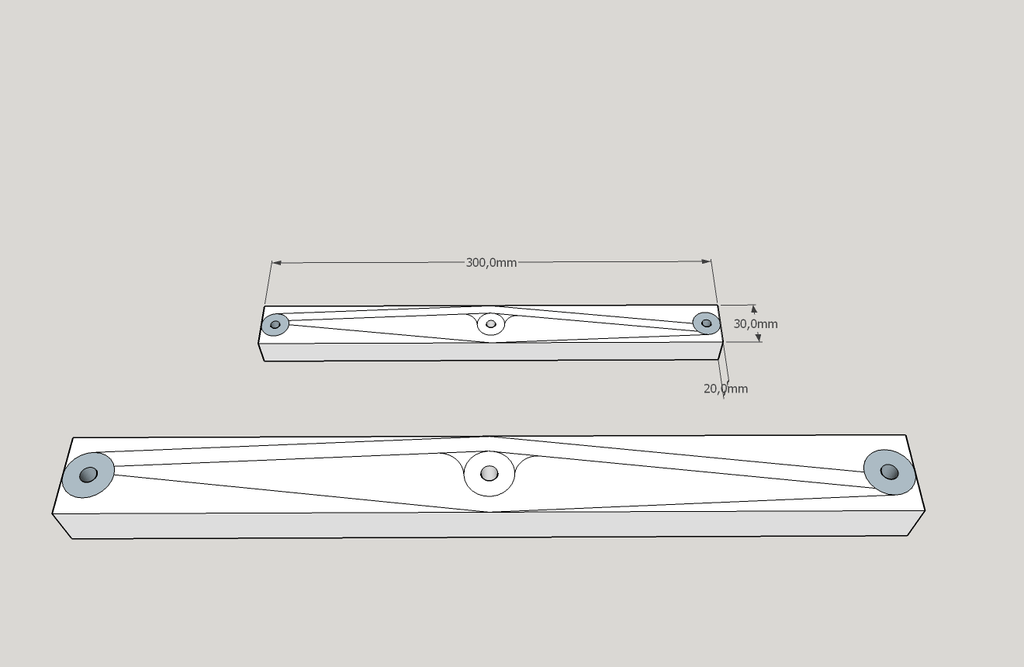

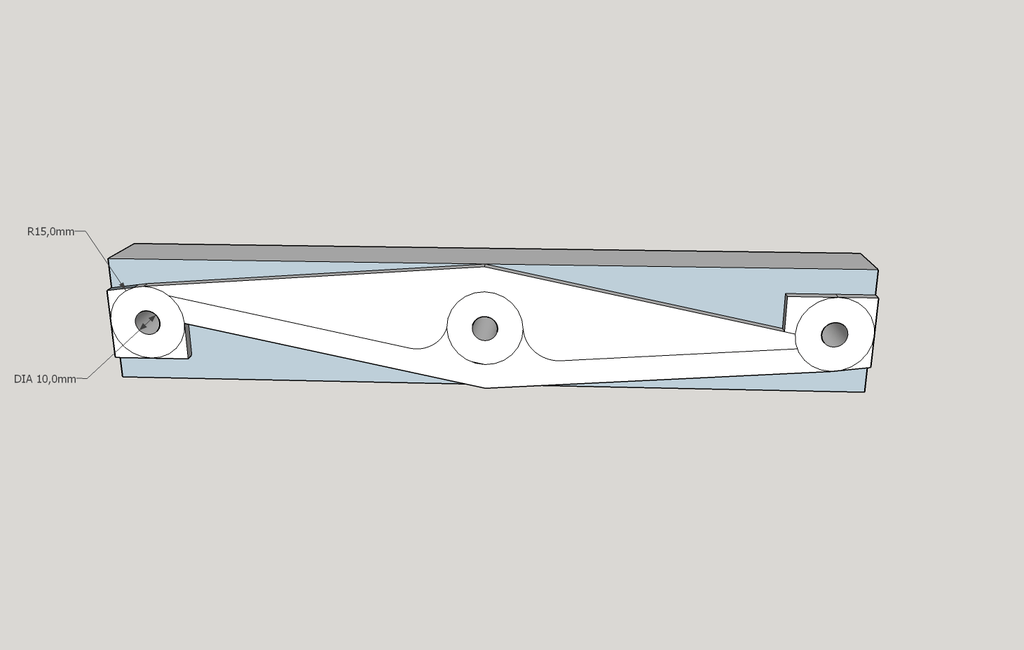

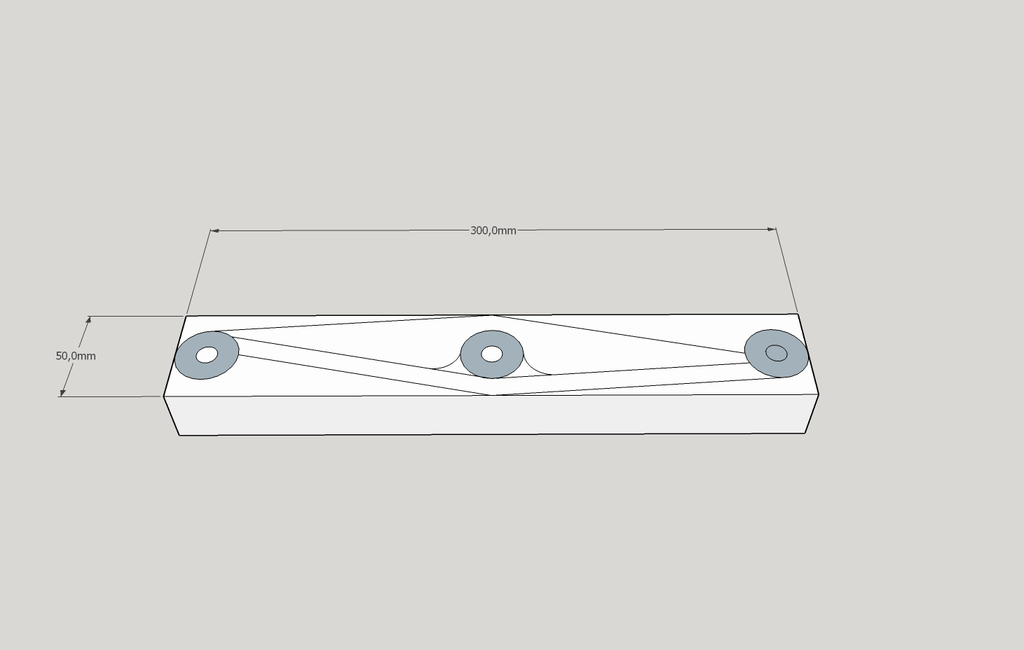

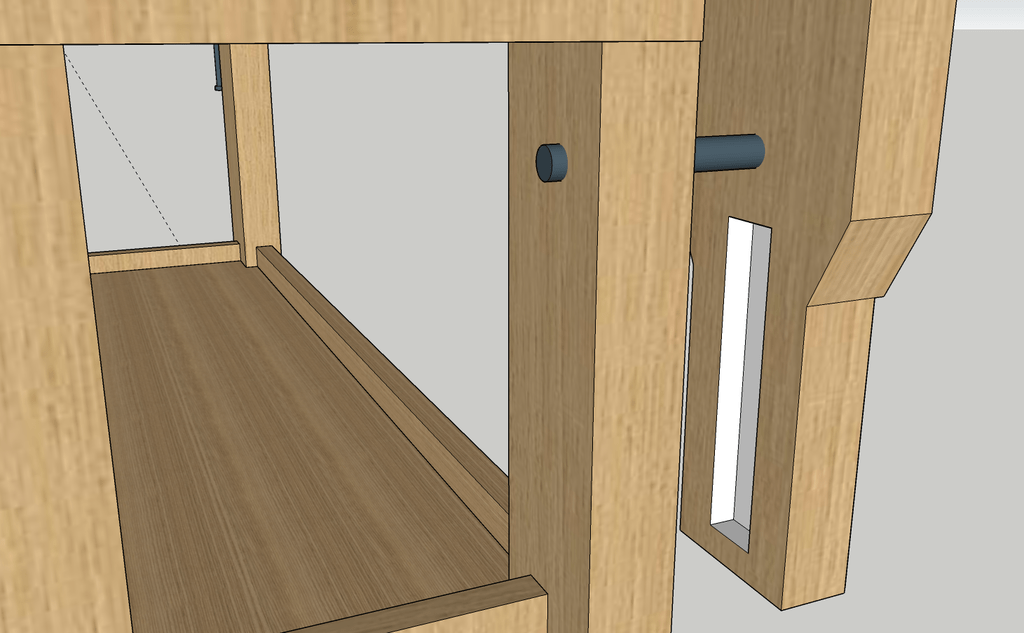

Son établi ne disposant que de 360 mm entre vis et bas de presse un croisillon de 300 mm sera donc mis en fabrication .

Ca pénalisera un peu l'ouverture , mais de loin suffisante pour l'utilisation de Thomas

Pour des raison d’esthétique un "amincissement de celui ci sera également prévu .
par expérience , ce sera un système "rétro" qui sera réalisé , le positionnement de celui ci doit être très précis pour l'effet fluide et le simple passage d'un axe a travers le pied n'y contribue pas vraiment ... bref quelques heures d'usinages , voir plusieurs , sont en perspective

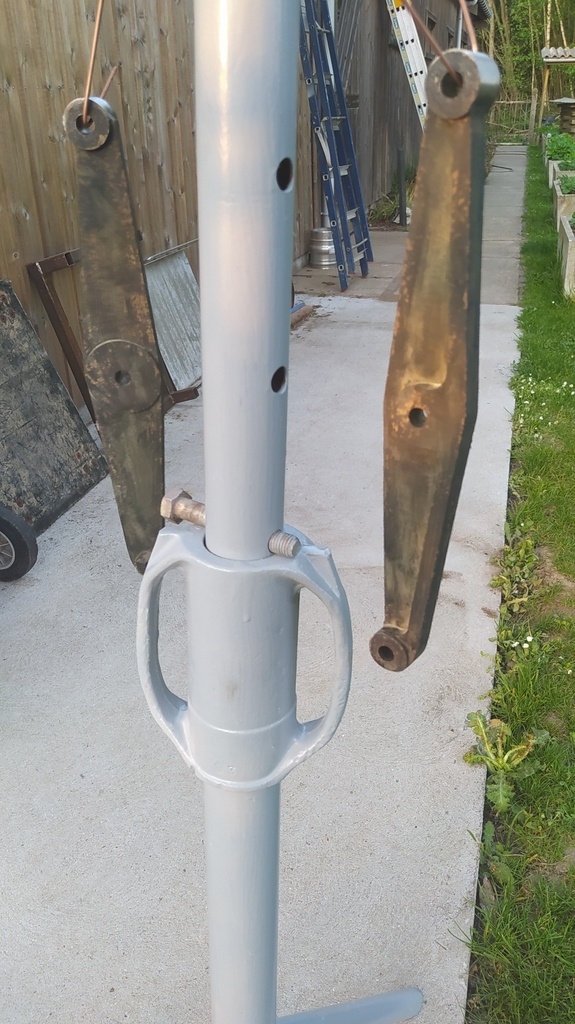

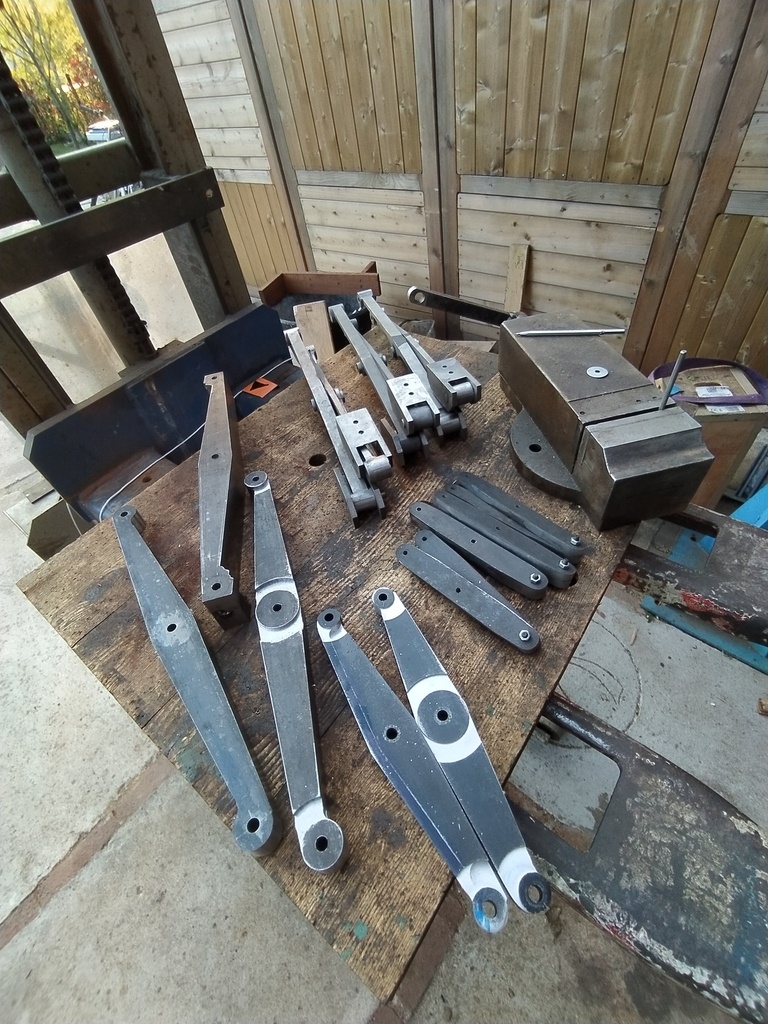

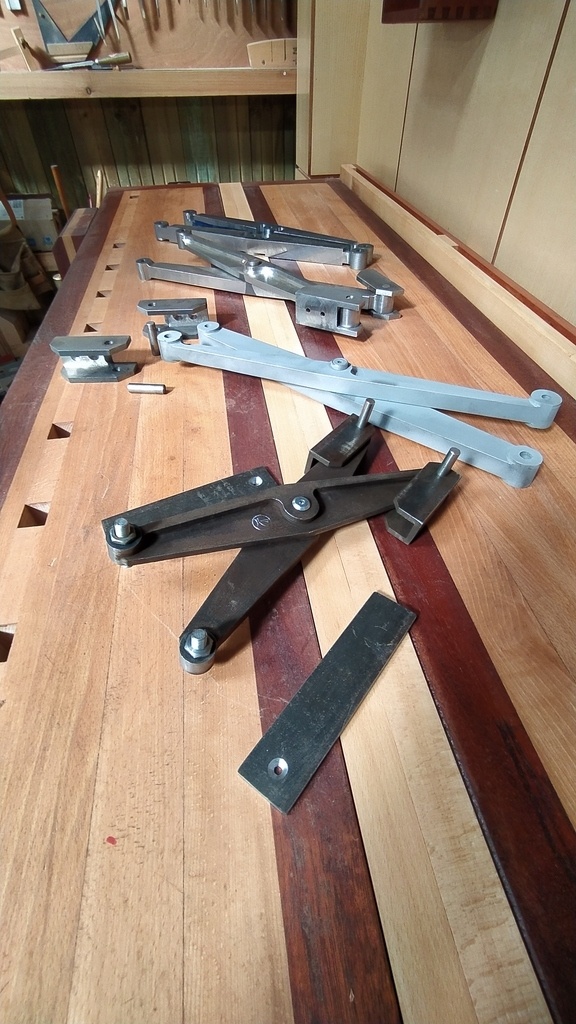

ici quelques liens sur des fabrications antérieures

fabrication d'une presse allemande
fabrication de Criss Cross
fabrication d'une presse a chariot

Publié Mis à jour

Partager

La mise en oeuvre

bonjour à tous

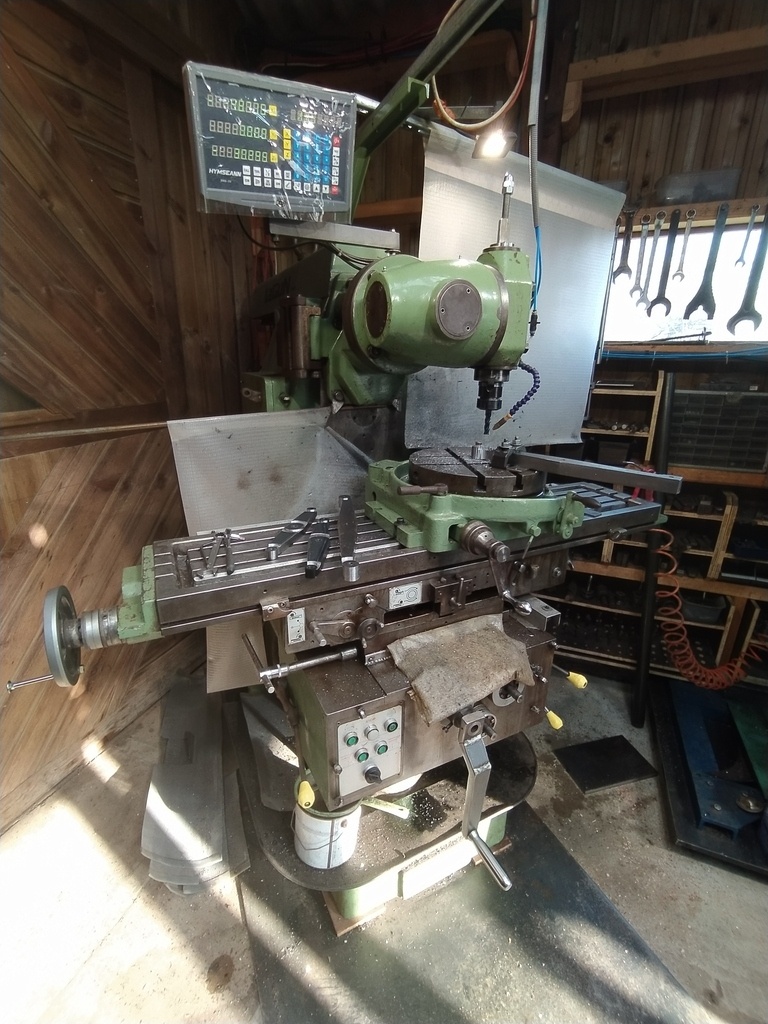

CA y est enfin le croisillon est arrivé sur la fraiseuse ...
Comme expliqué plus haut la forme de la presse avant ne permet pas l'installation d'un croisillon classique , il sera pourtant fabriqué exactement de la même manière qu'un standard .

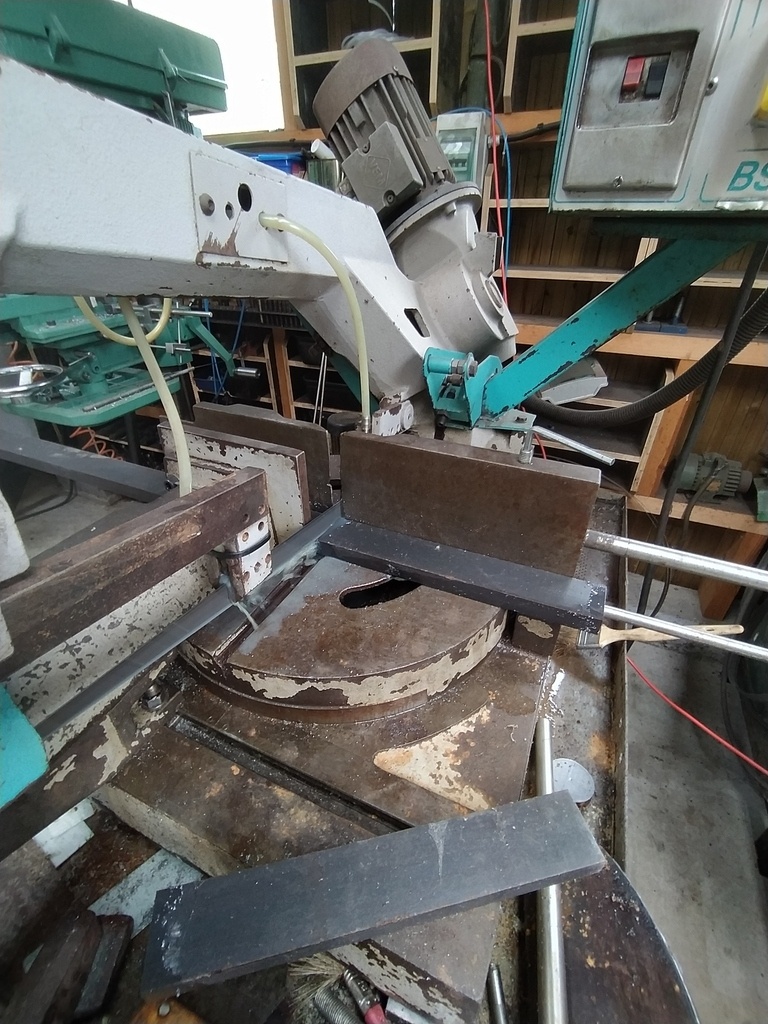

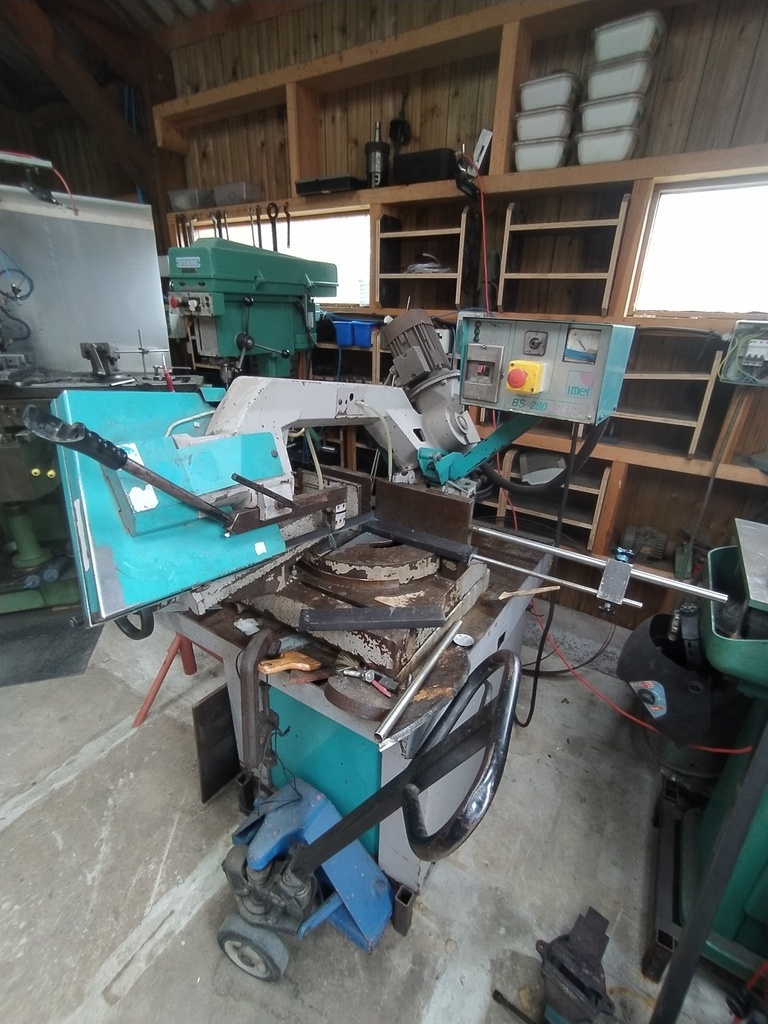

Le croisillon sera taillé dans des plats d 40 x 20 d'une longueur de 300 mm coupé à la scie a ruban
Trois percements seront effectués sur une même ligne centrale , ils serviront a l'articulation du croisillon , mais dans un premier temps ils serviront surtout à les brider sur la table de la fraiseuse

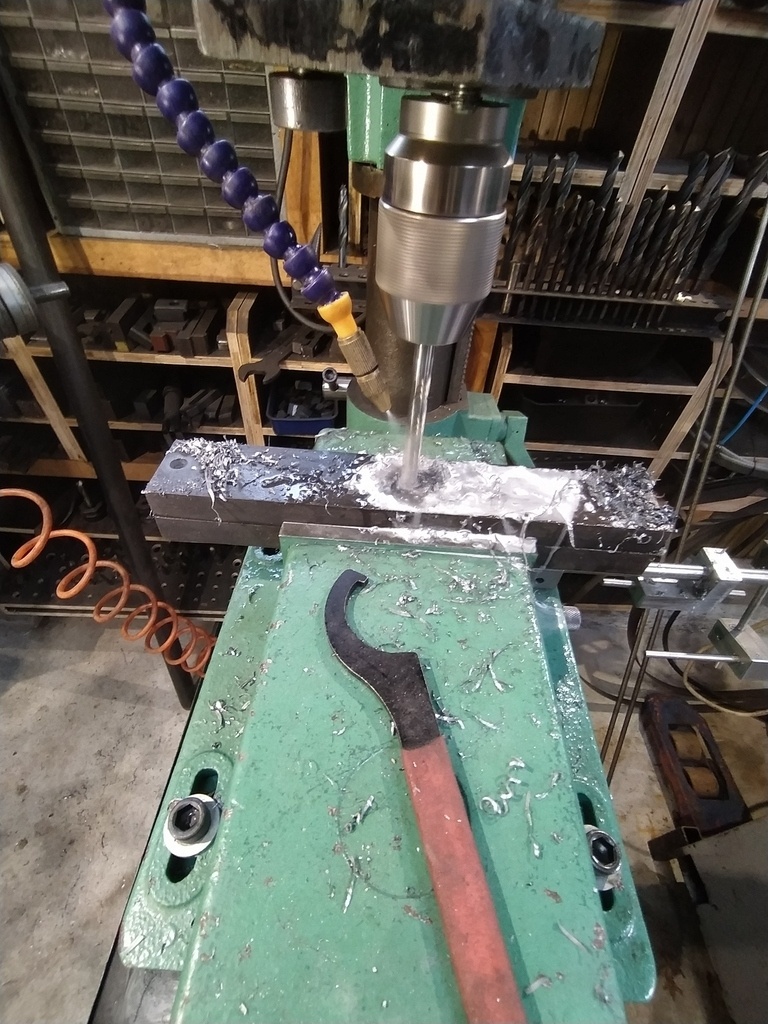

premier usinage sur la fraiseuse

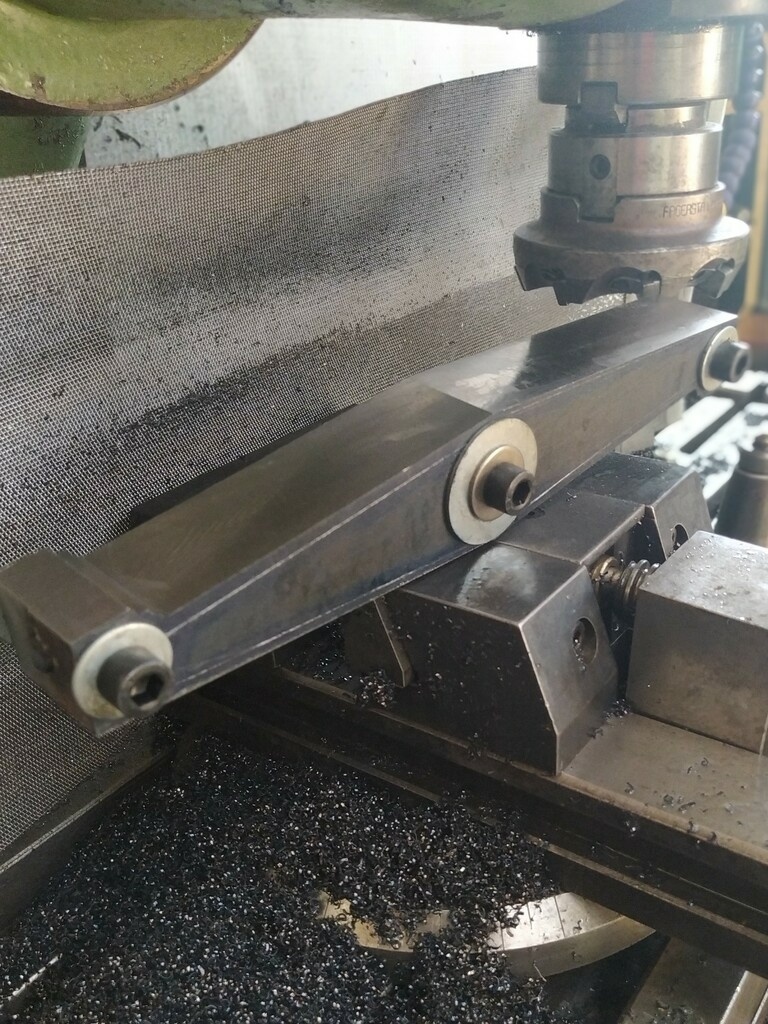

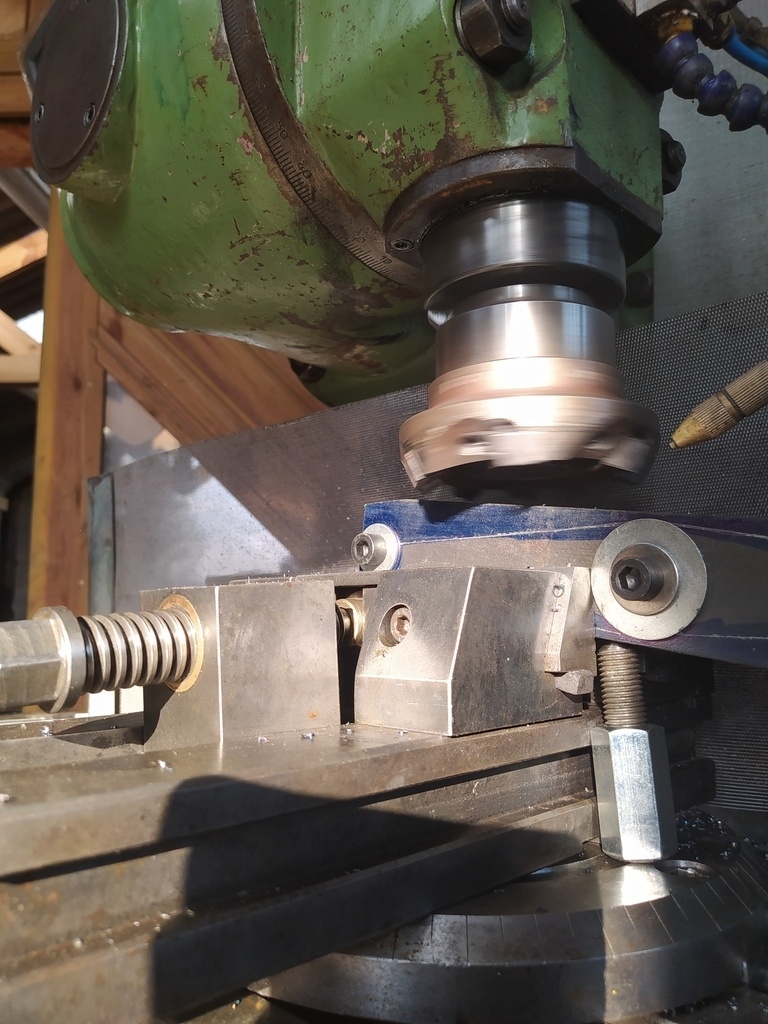

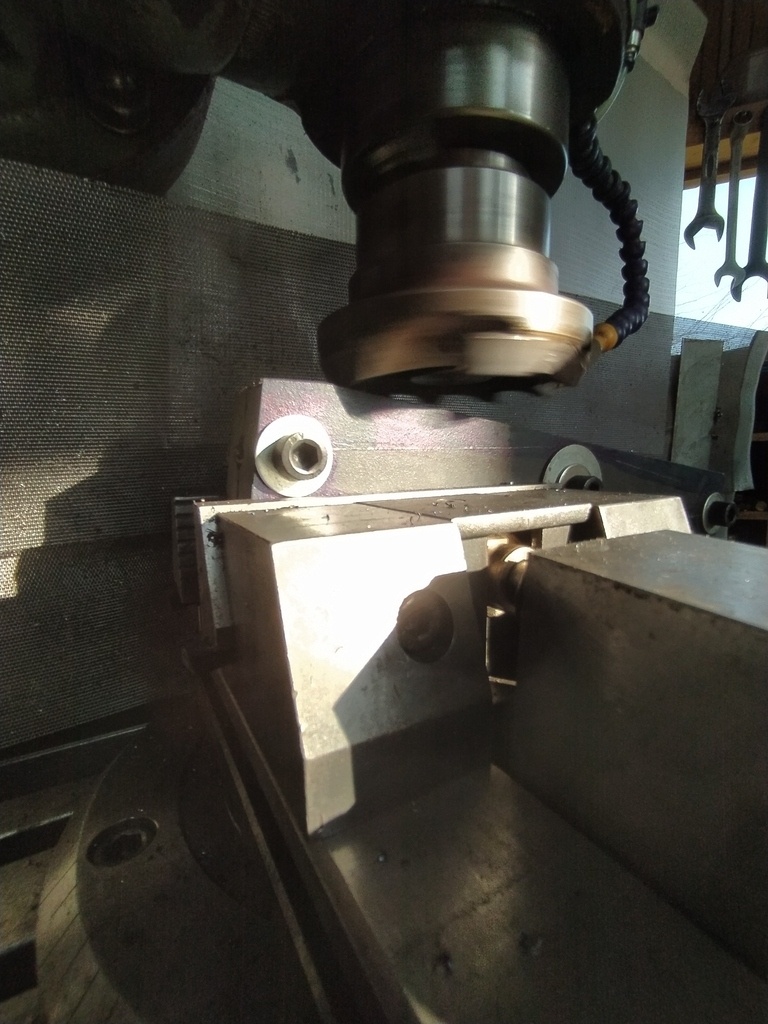

Afin d'usiner les pièces ensemble je les immobilise par un point de soudure ,puis mis en appui et serrés dans l’étau,leur immobilisation sera complétée par un vérin .

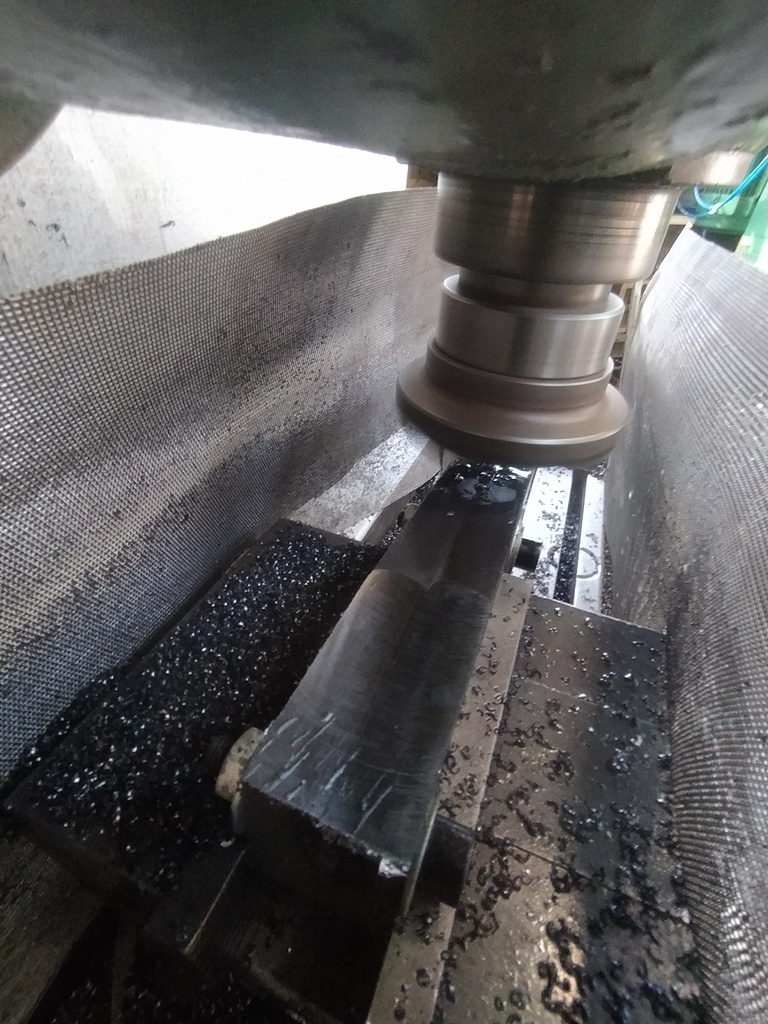

Le fraisage en sifflet peu alors commencer , des protections sont mise en place pour éviter trop de projections , le tout sous arrosage permanent à la microlub (eau + huile +air comprimé)
les passes sont minimes de l'ordre de 0,5 a 1 mm déjà plusieurs heures sont passées pour cette première ébauche
@ suivre
@ vasvoirkikéla

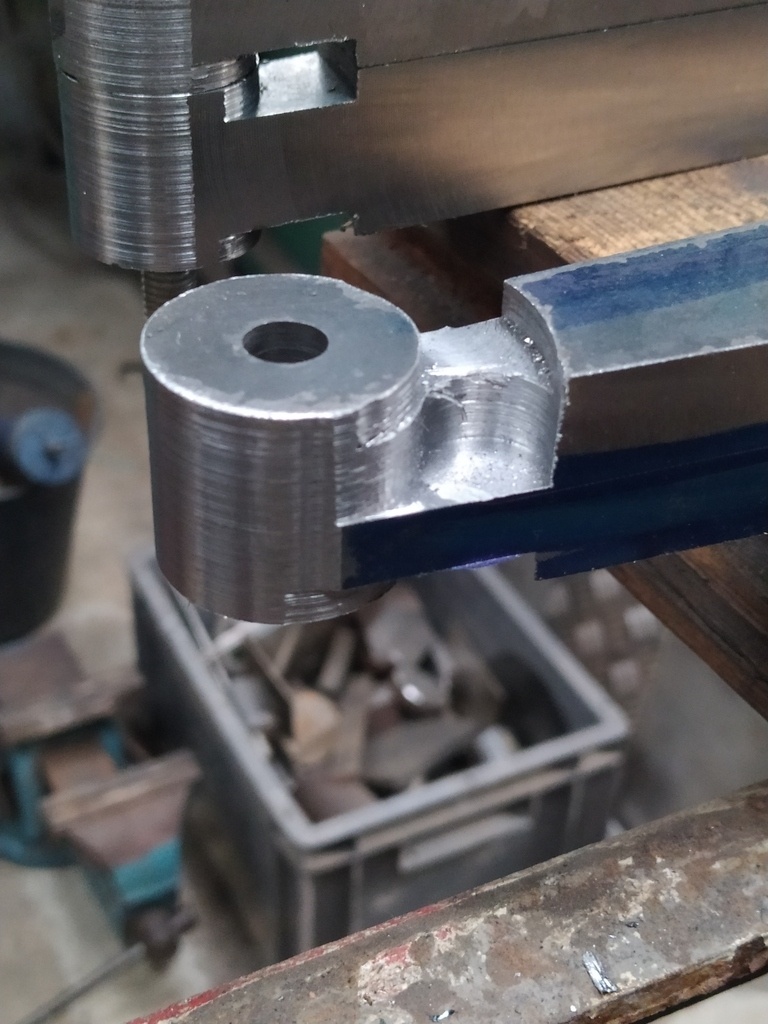

second usinage mise en forme des rotules

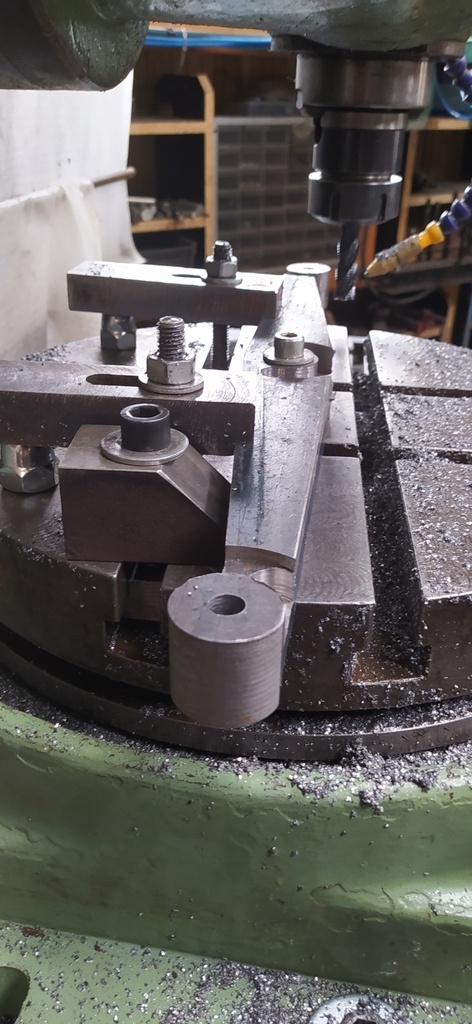

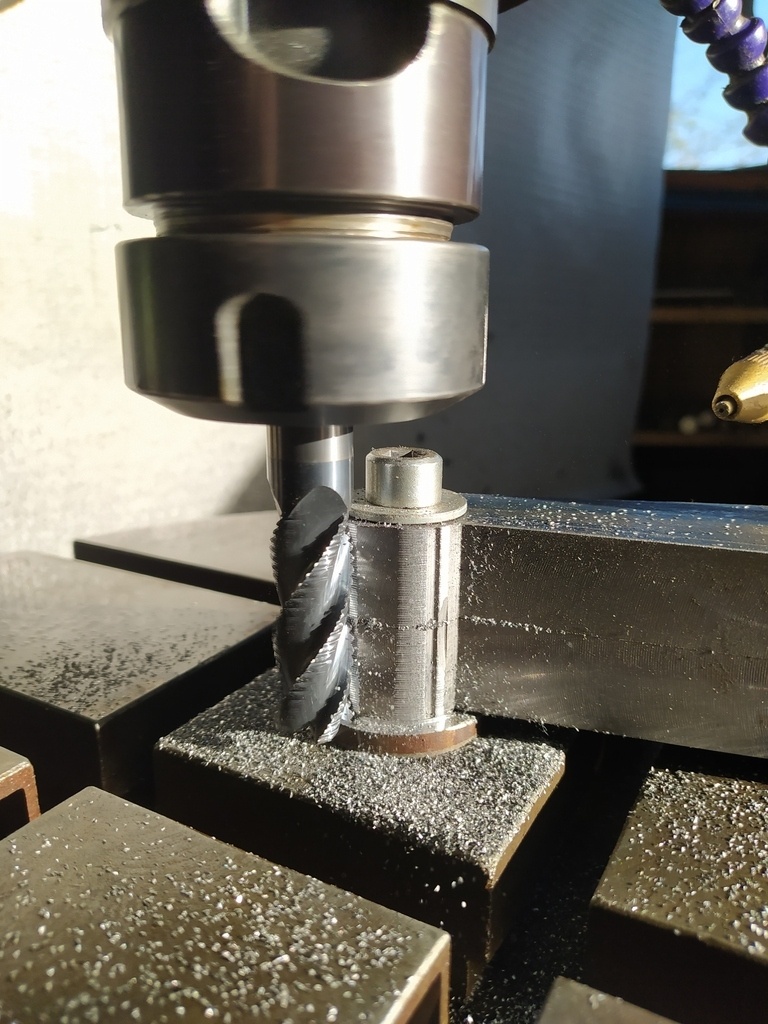

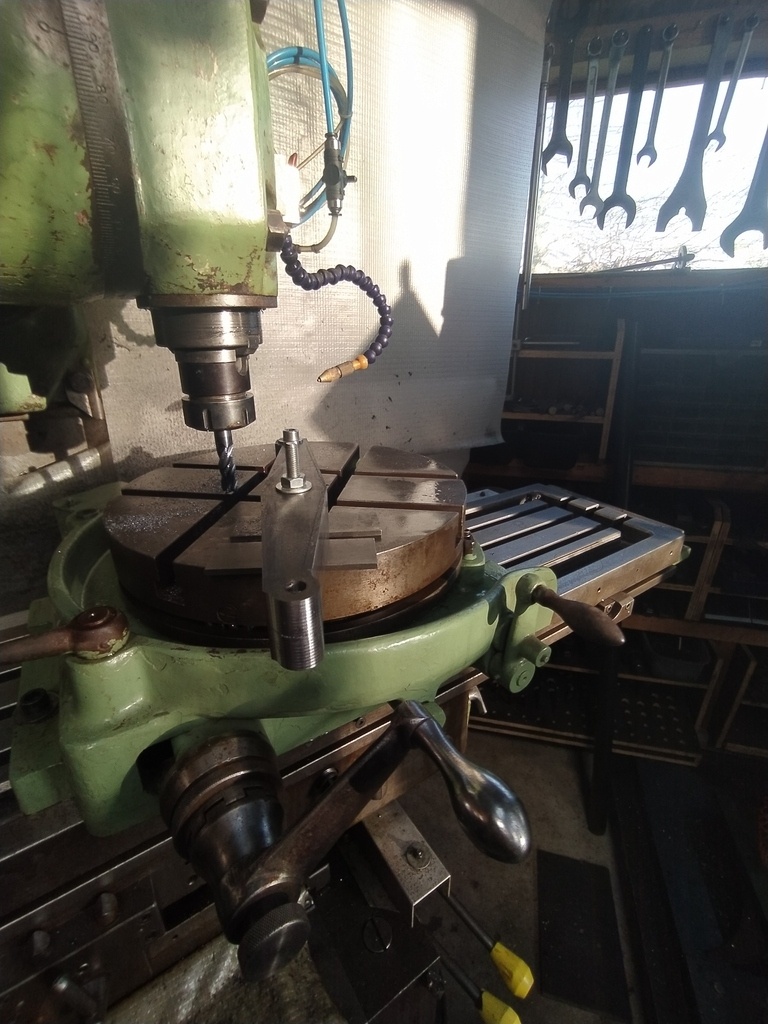

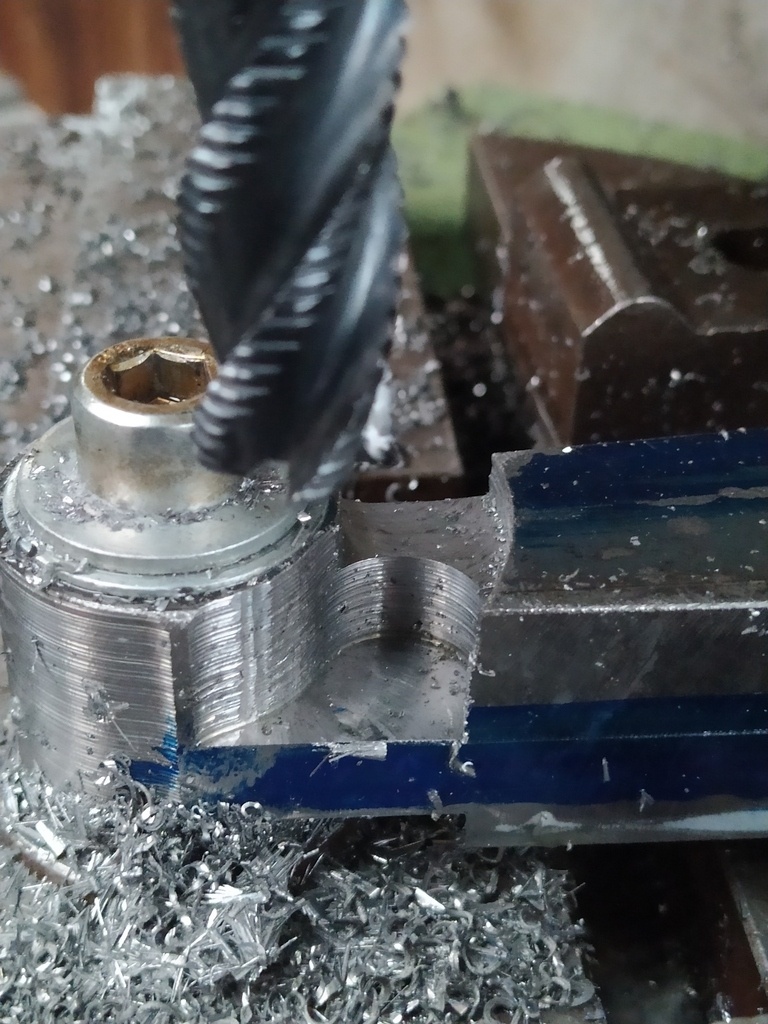

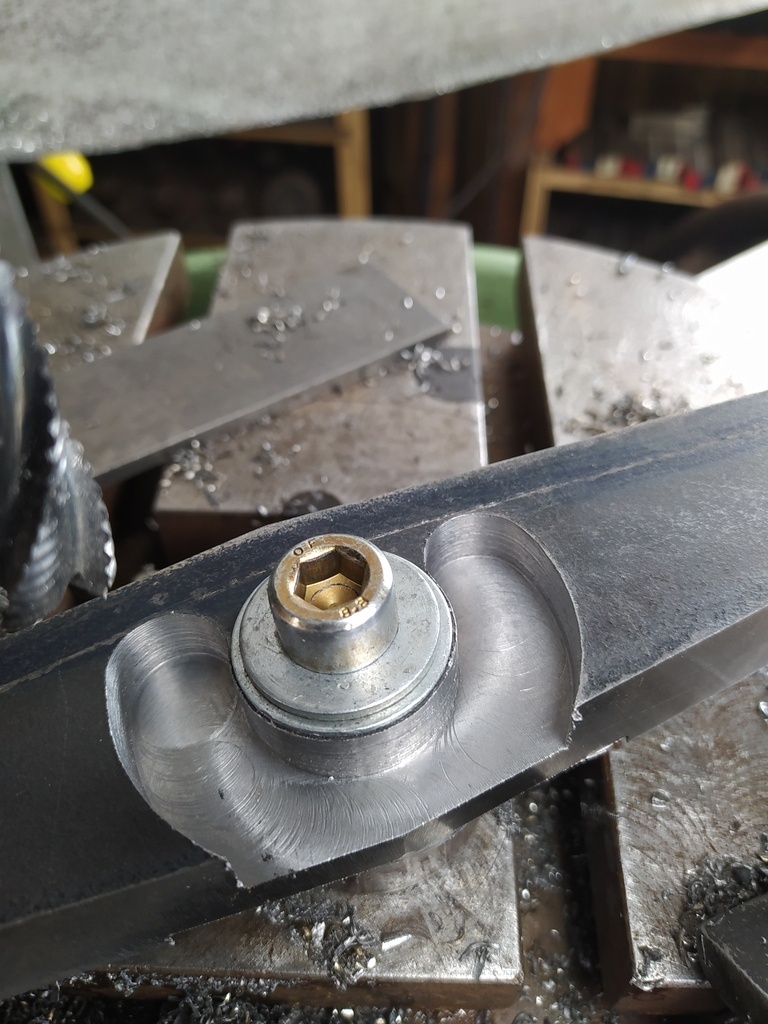

après avoir placer le plateau circulaire , qui n'est déjà pas une mince affaire avec ces 118 kgs , les croisillons sont abloqués sur celui,et les rotules formées par un mouvement circulaire atour de la fraise en rotation sur elle même . le diamètre de la rotule est ajusté par un approche de la table et du plateau en axe X .

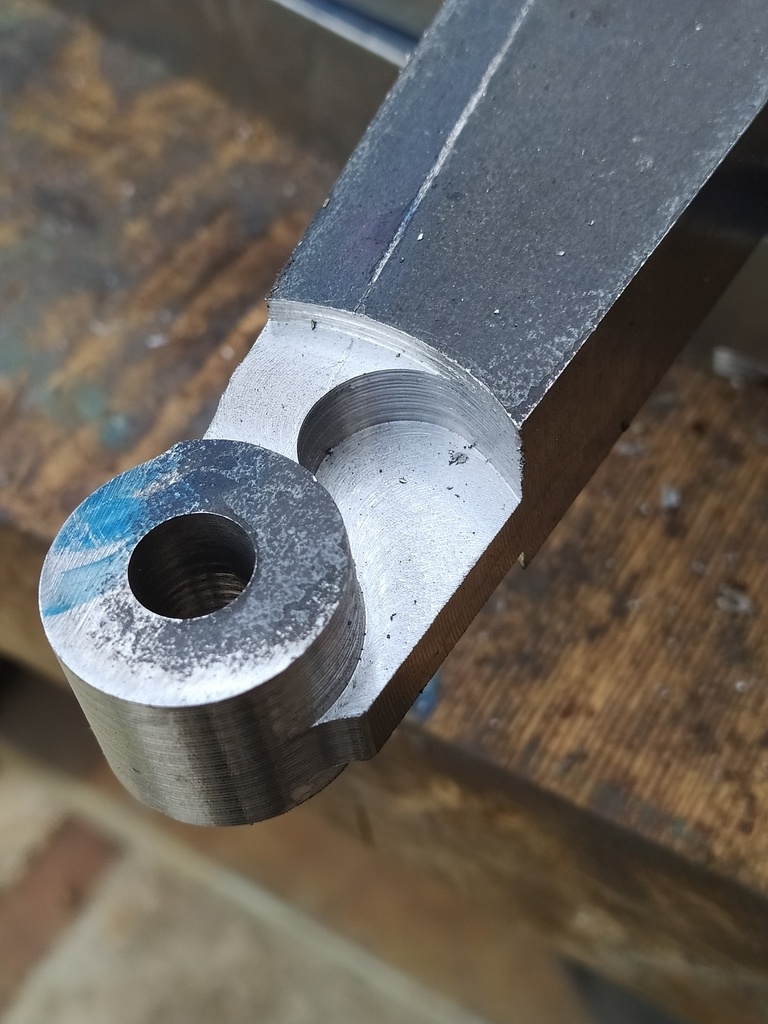

L'ensemble des rotules et des courbes du future épaulement sont ainsi formées sur les deux faces a l'aide du plateau circulaire.

Publié Mis à jour

Partager

Mise en oeuvre ...la suite & fin

c'est reparti pour les derniers usinages

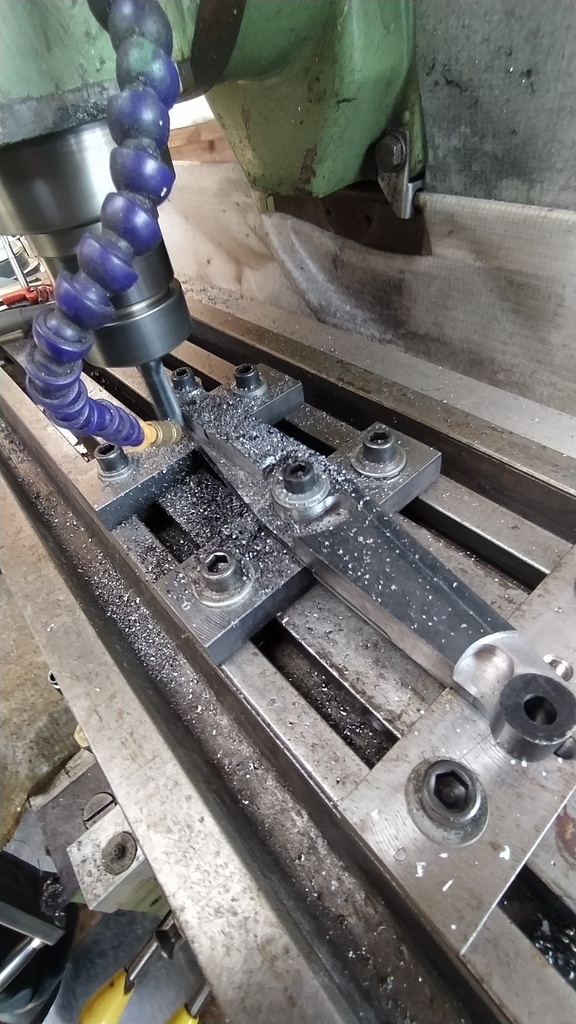

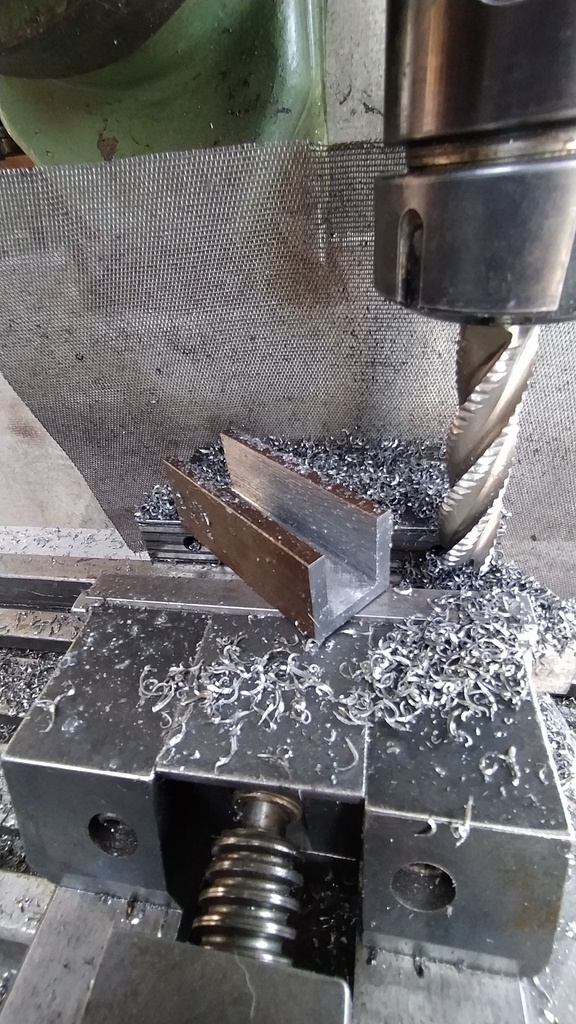

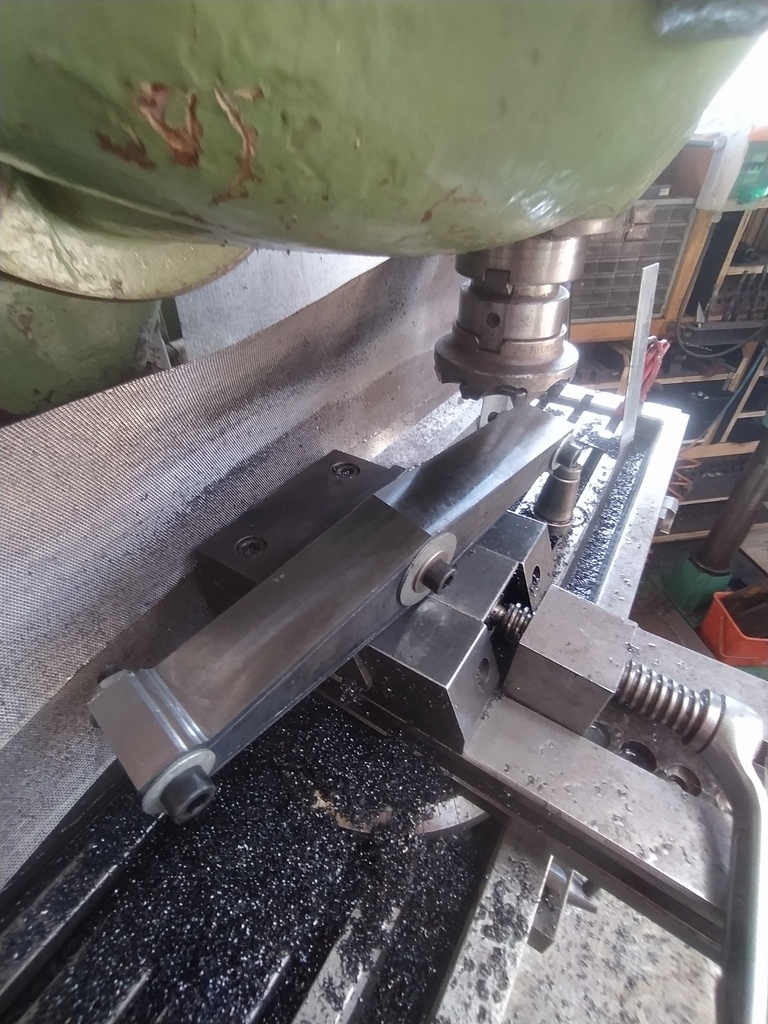

Il s'agit cette fois de tailler les épaulements et les derniers surfaçage.
ensuite il faut réaliser les axe les supports et les plaques d'appuis .

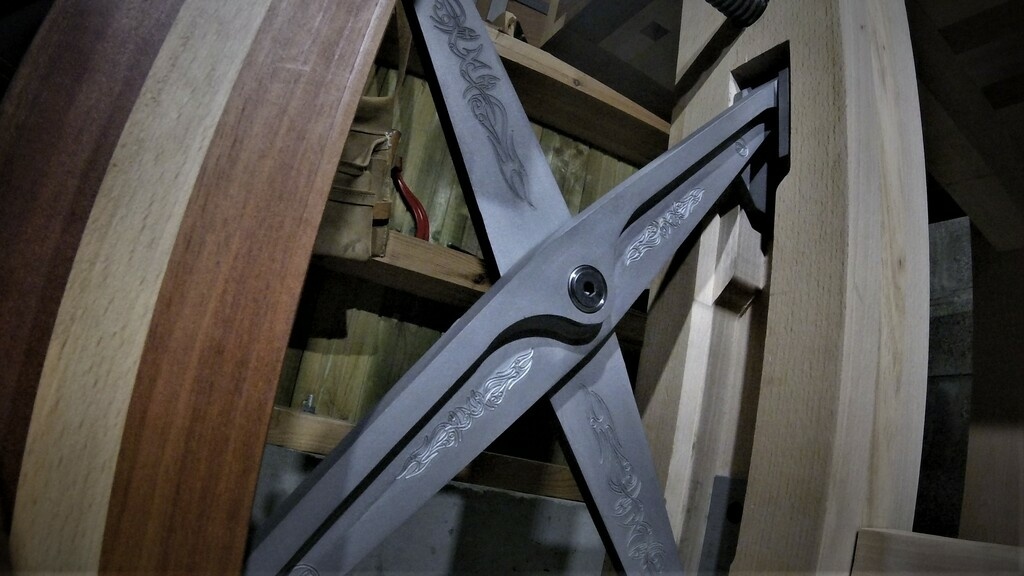

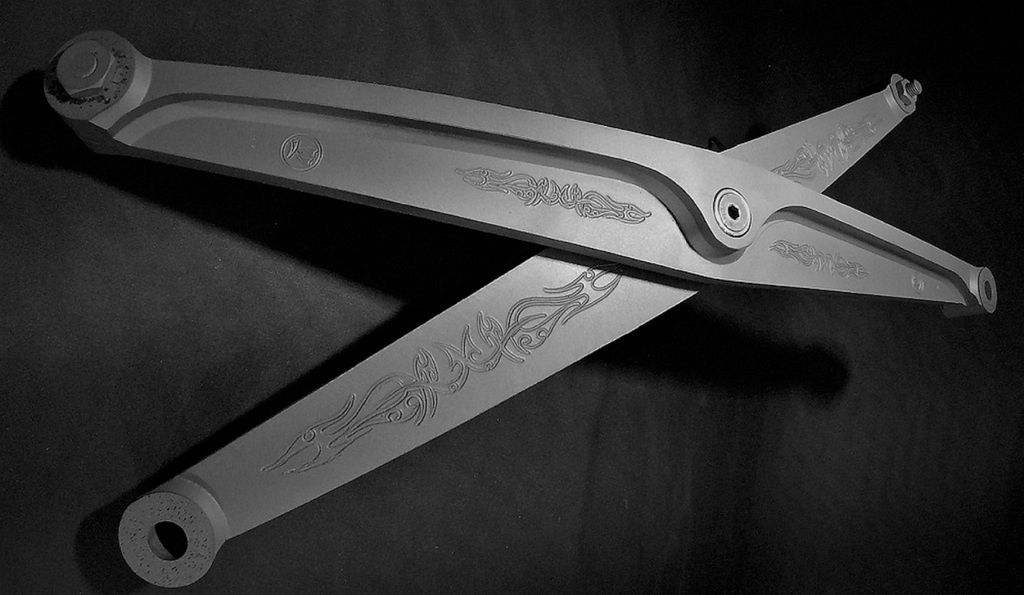

Thomas ayant souhaité une finition "antique" ,un traitement physique et chimique sera appliqué sur les croisillons

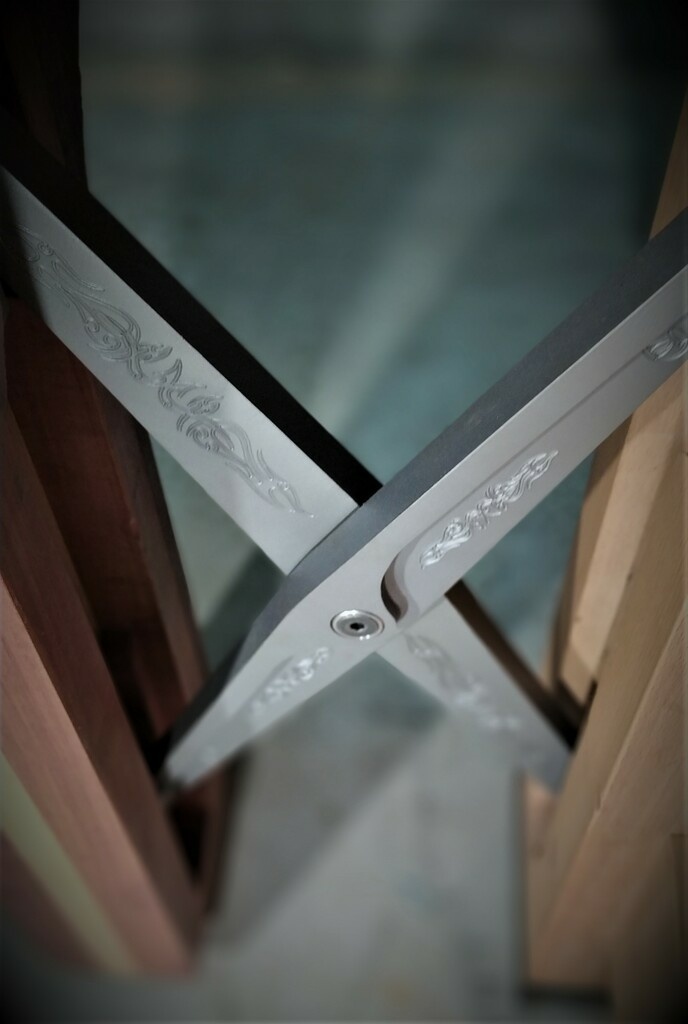

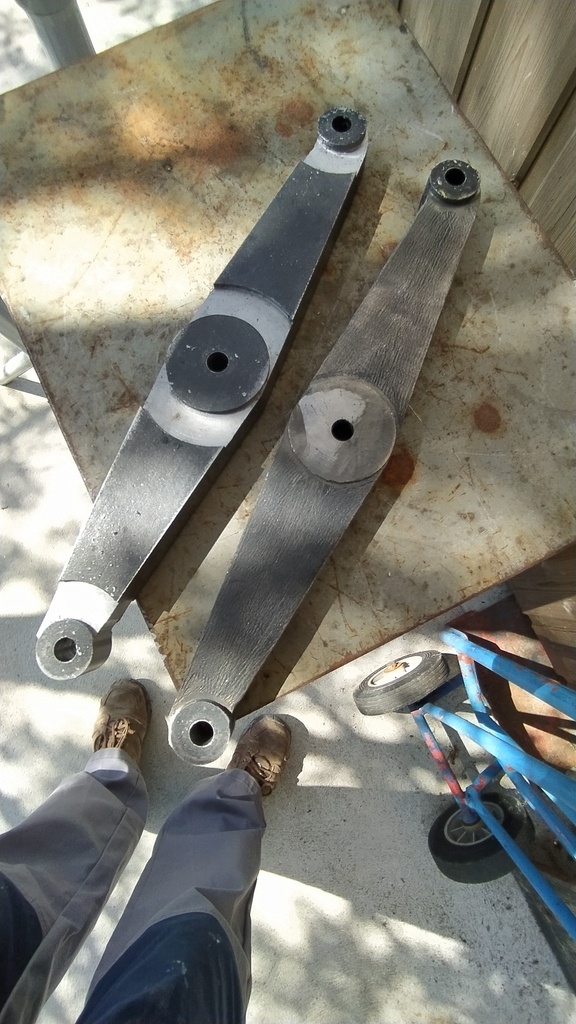

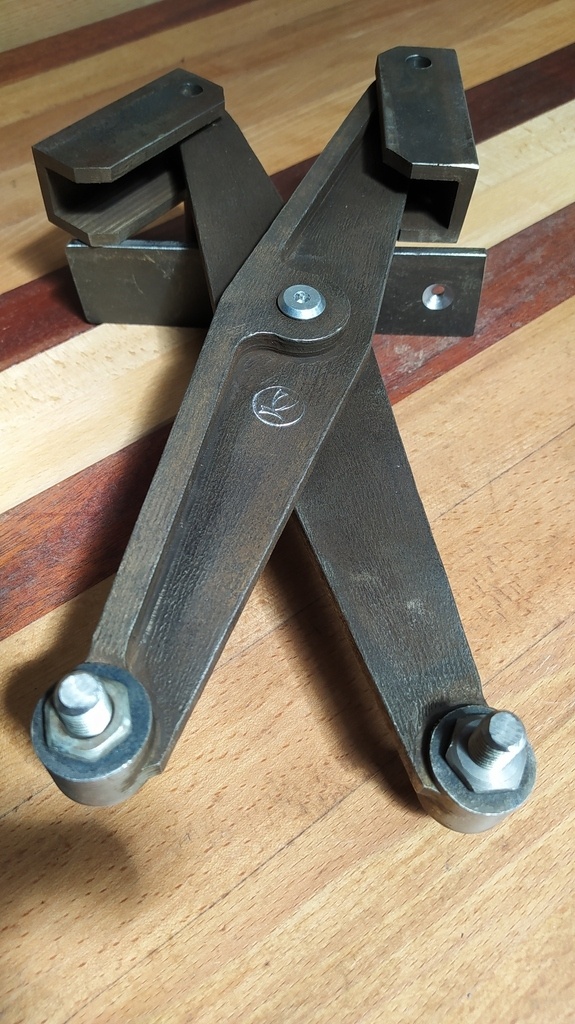

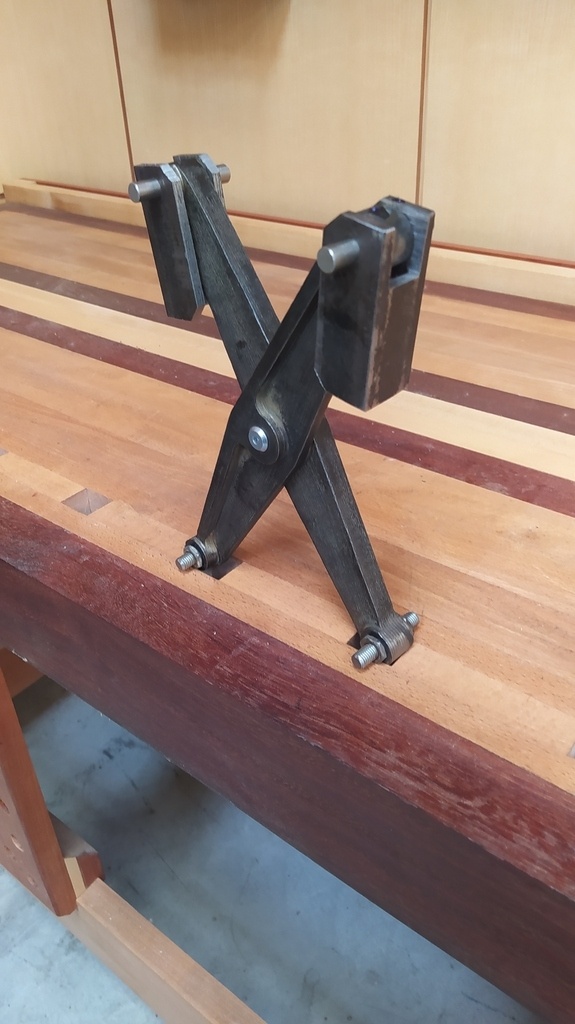

voila la fabrication du modèle "mini" est maintenant terminée
le tout est prêt à être expédie , reste a Thomas de l'installer sur son établi

Publié
