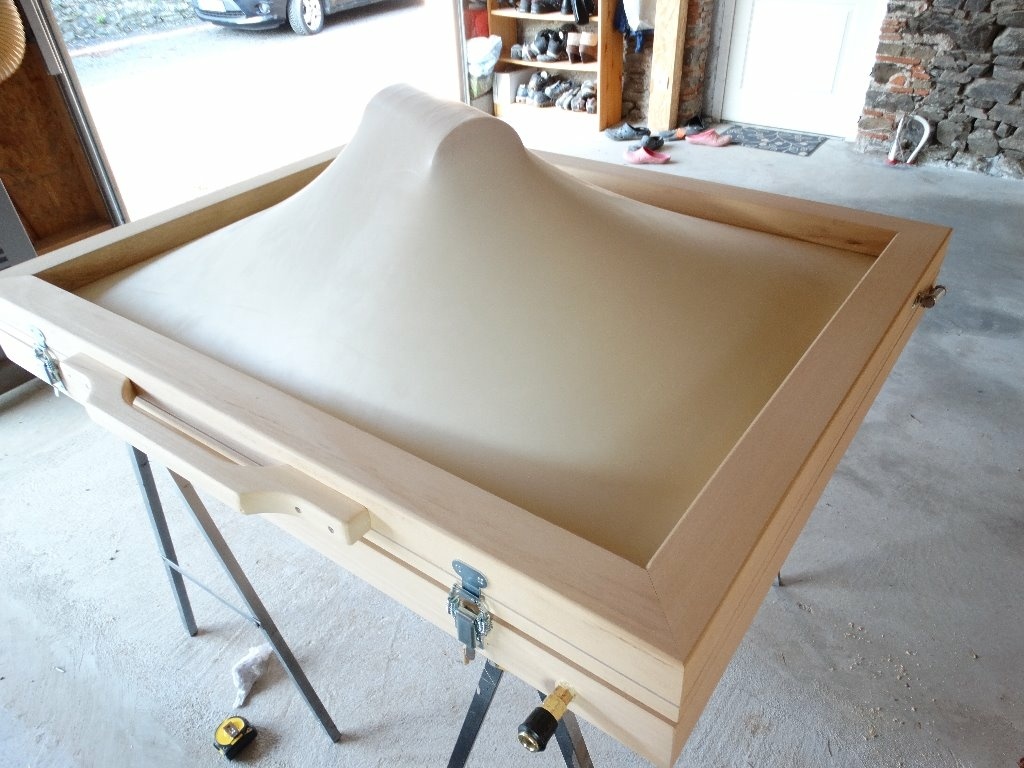

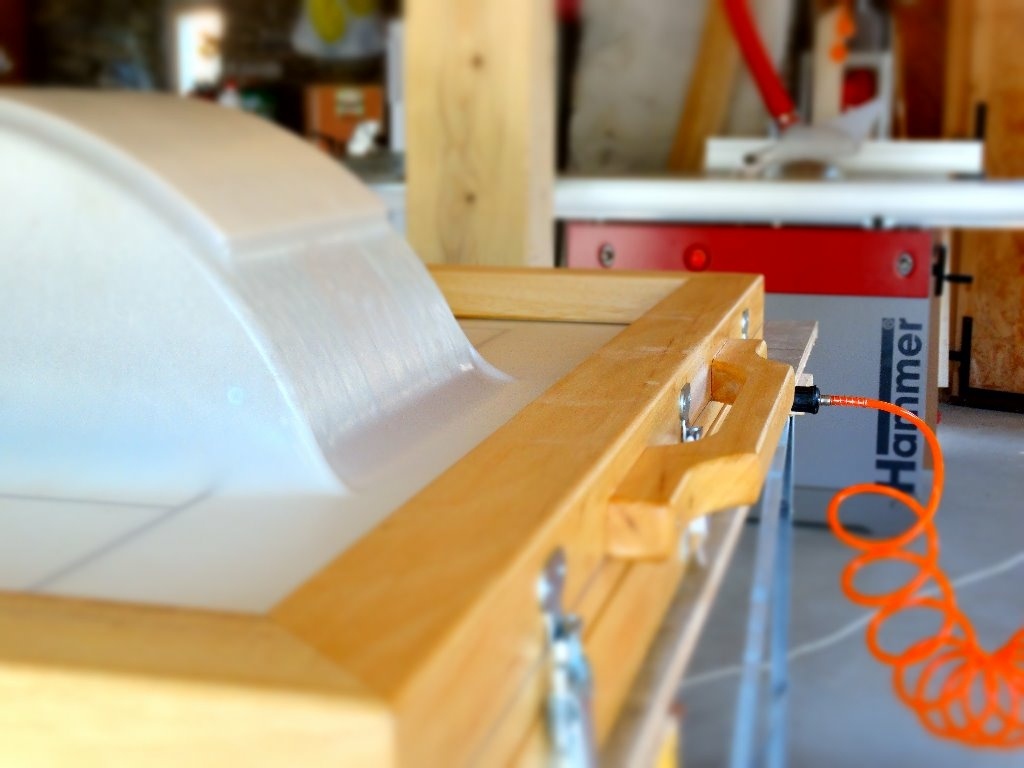

Presse sous vide à menbrane, combinée avec une pompe à vide

Presse sous vide à menbrane, combinée avec une pompe à vide
+

Pour la réalisation de cette équipement, je la voulais de petite taille (surtout parce-que la membrane m'a couté un bras : 300€ !), et facilement mobile, toujours dans un souci d'optimisation de l'espace dans mon atelier ; donc dans un bois hyper léger : l'ayous.

Liste des articles


Partager

Fabrication de ma presse à vide à membrane

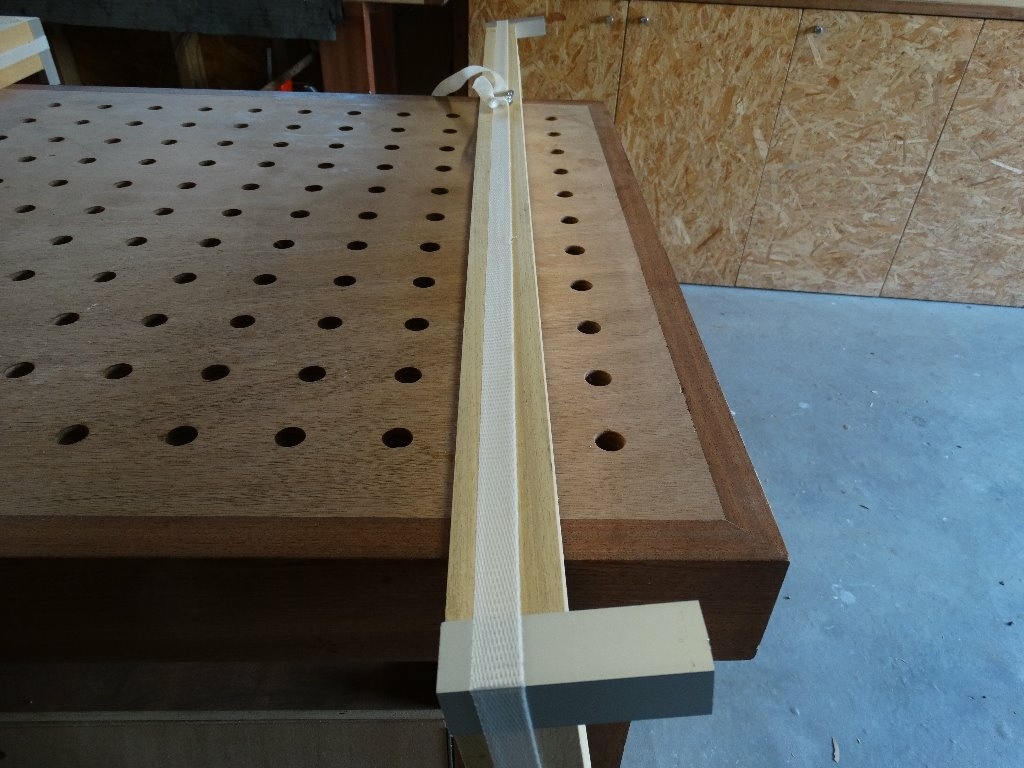

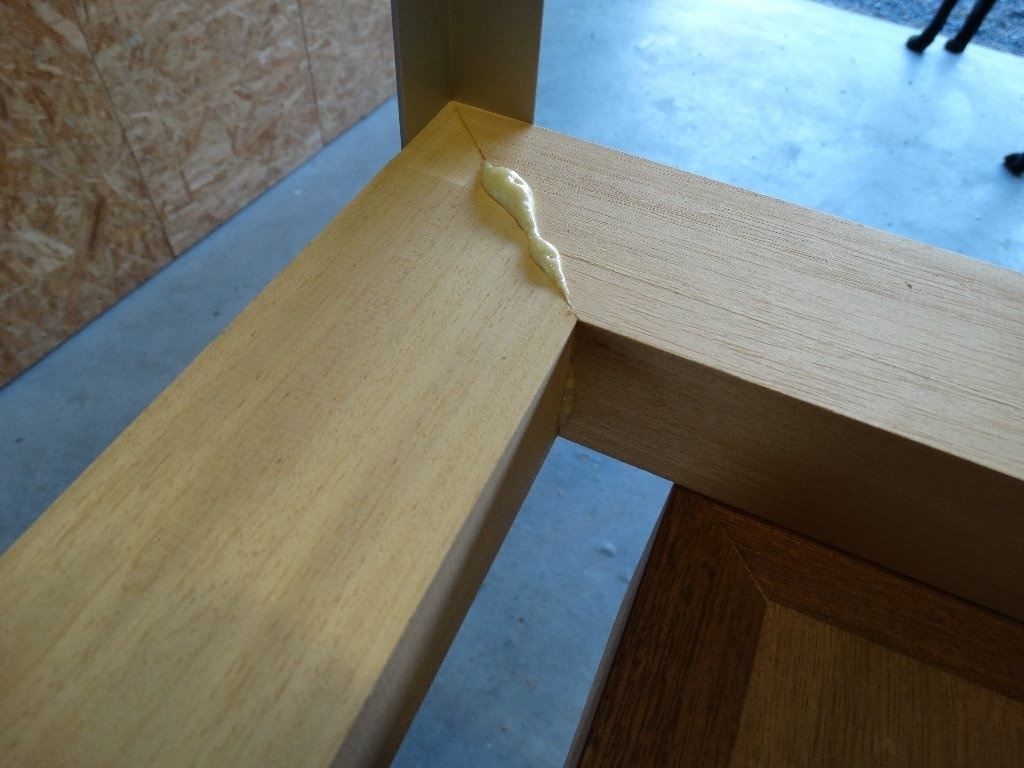

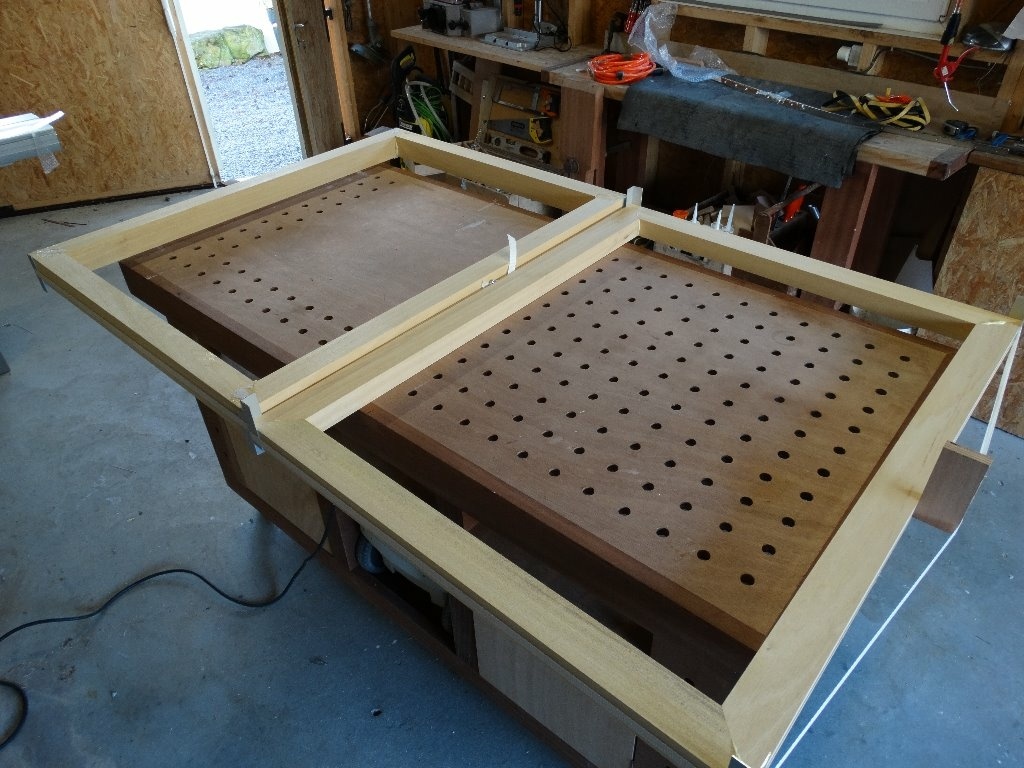

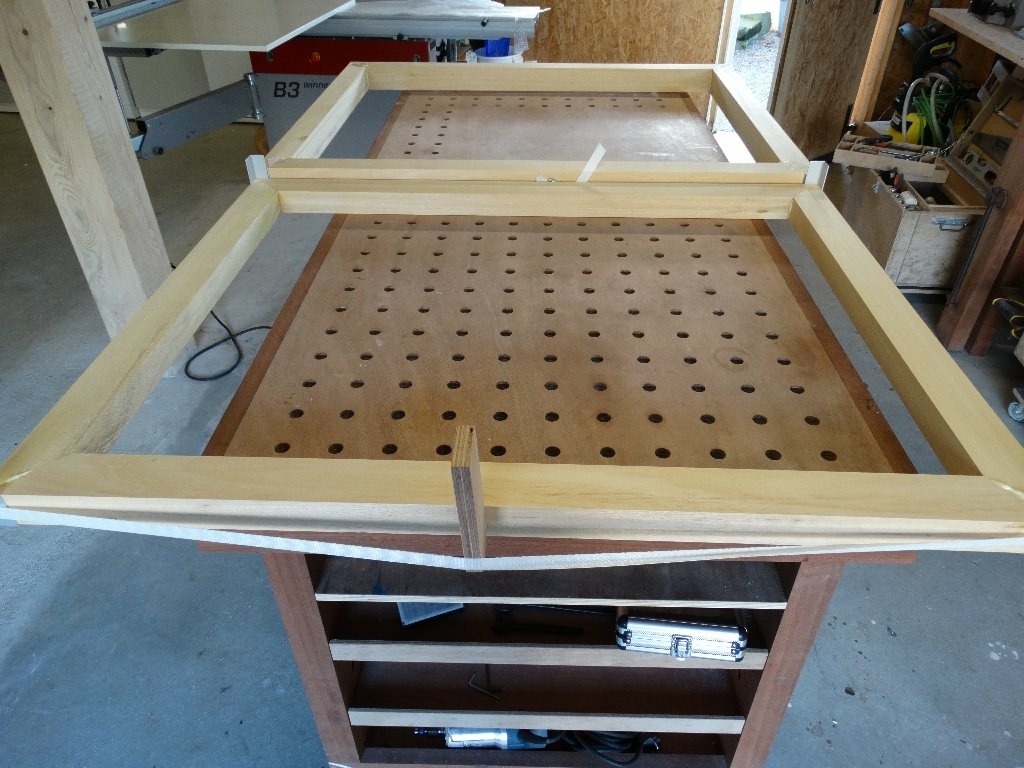

Fabrication d'un cadre à coupe d'onglet collé et serré avec la sangle de cerclage : plutôt efficace et rapide

J'ai plaqué un panneau medium sur les 2 faces en stratifié, puis plaqué les chants,

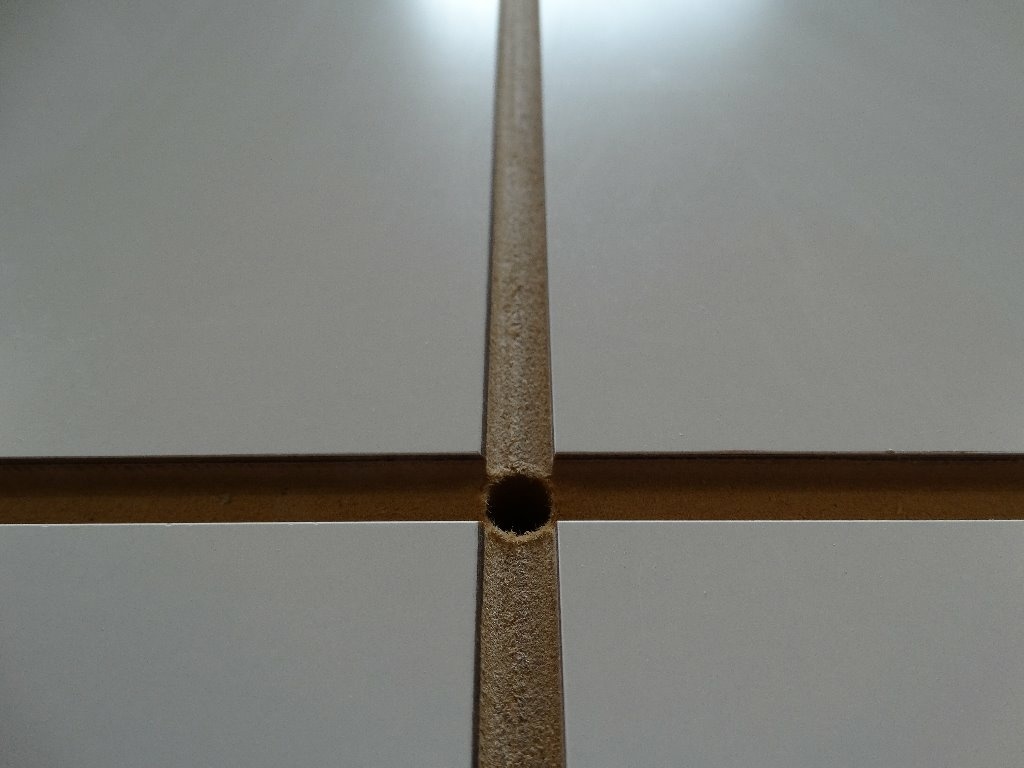

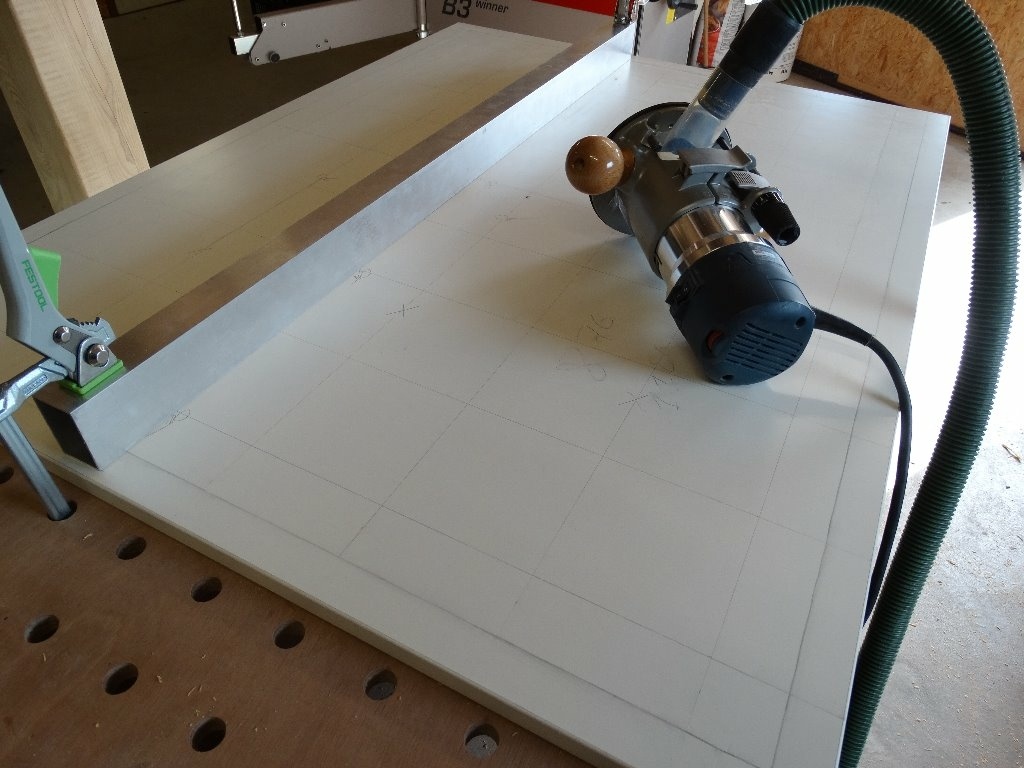

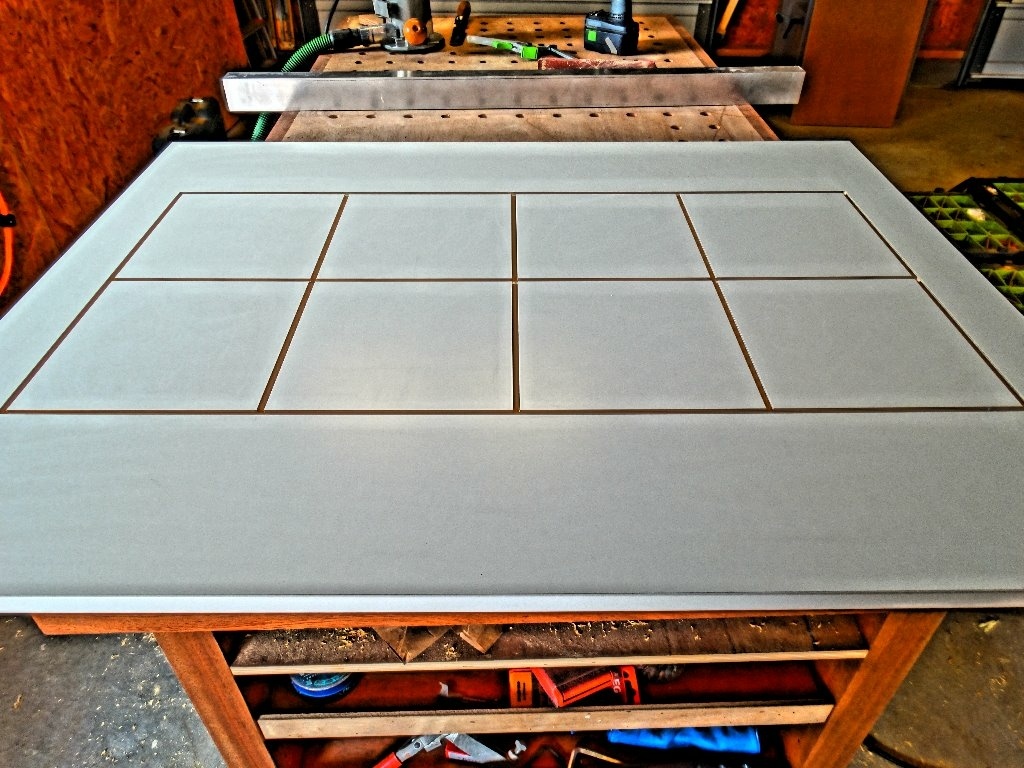

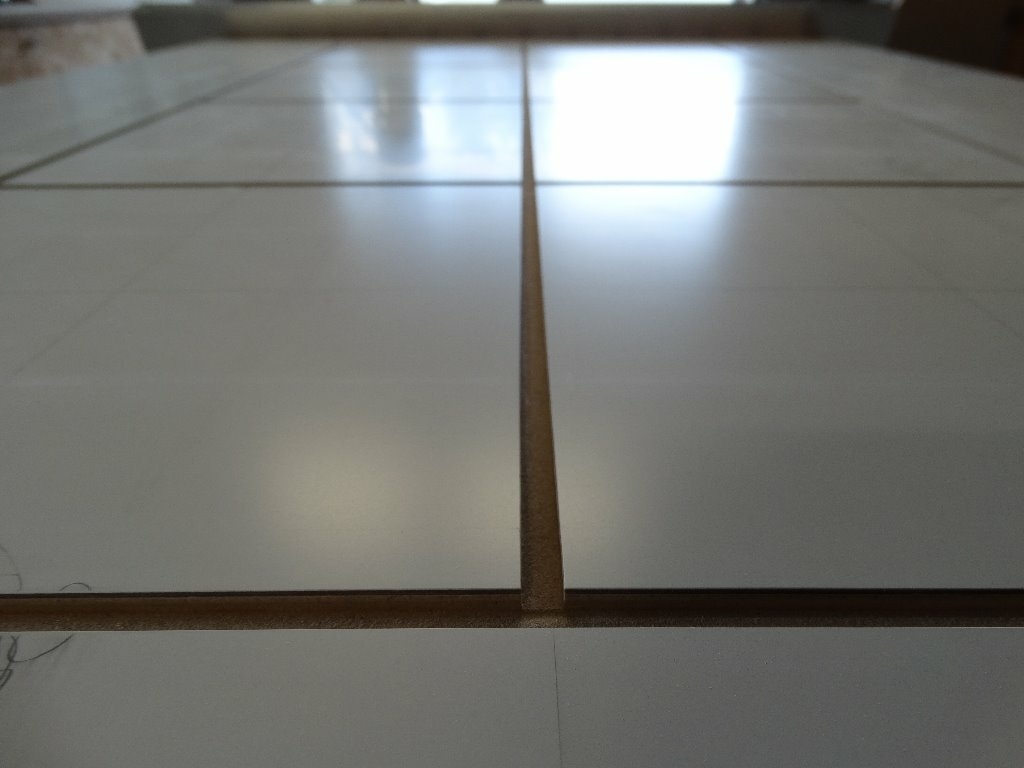

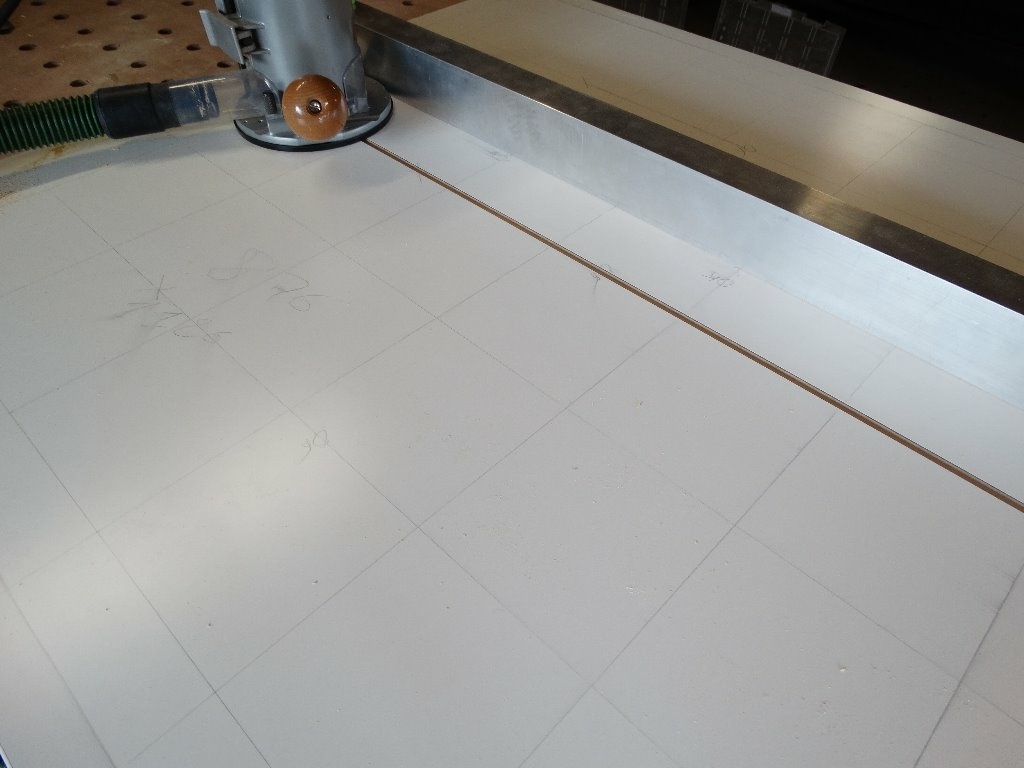

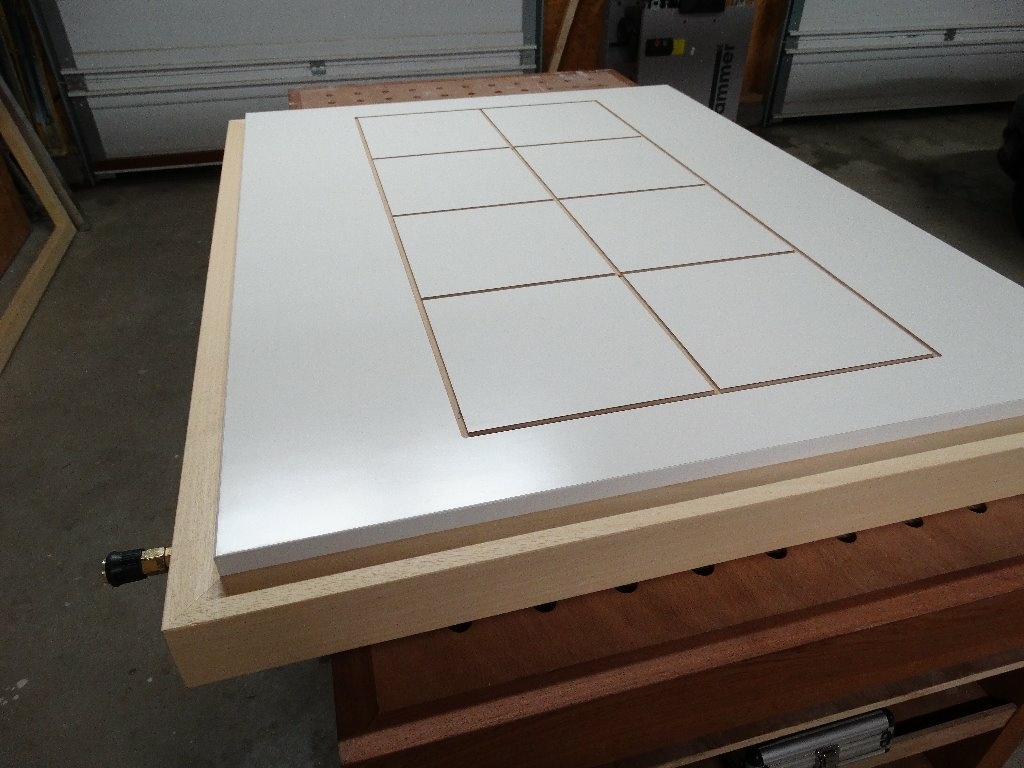

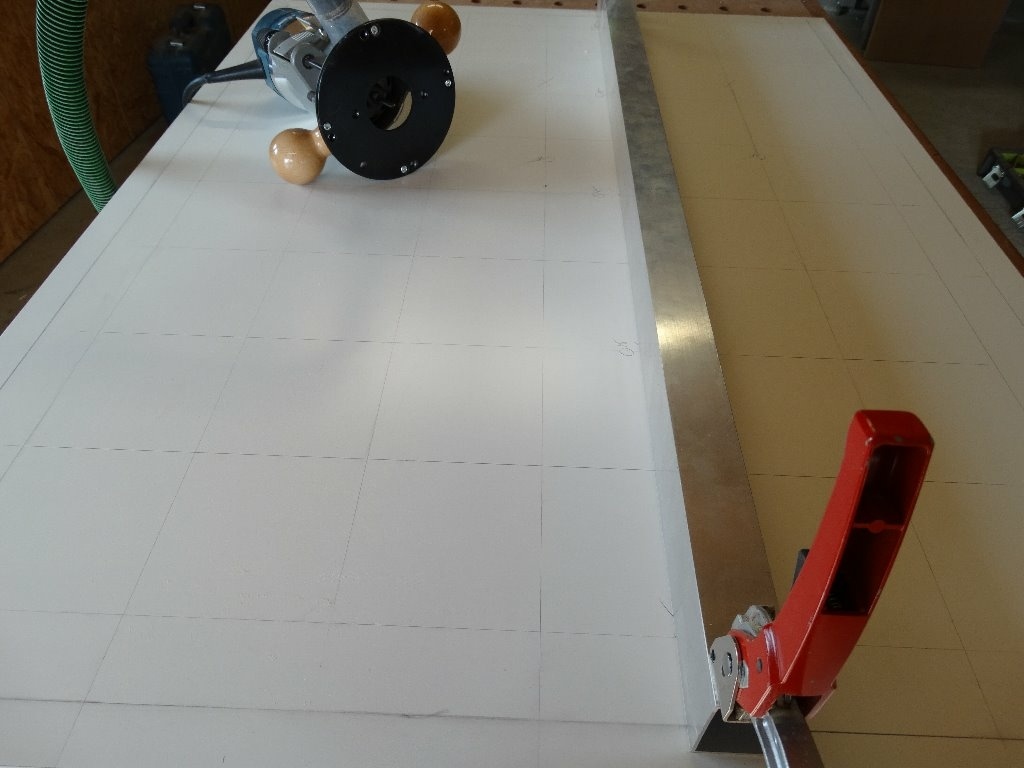

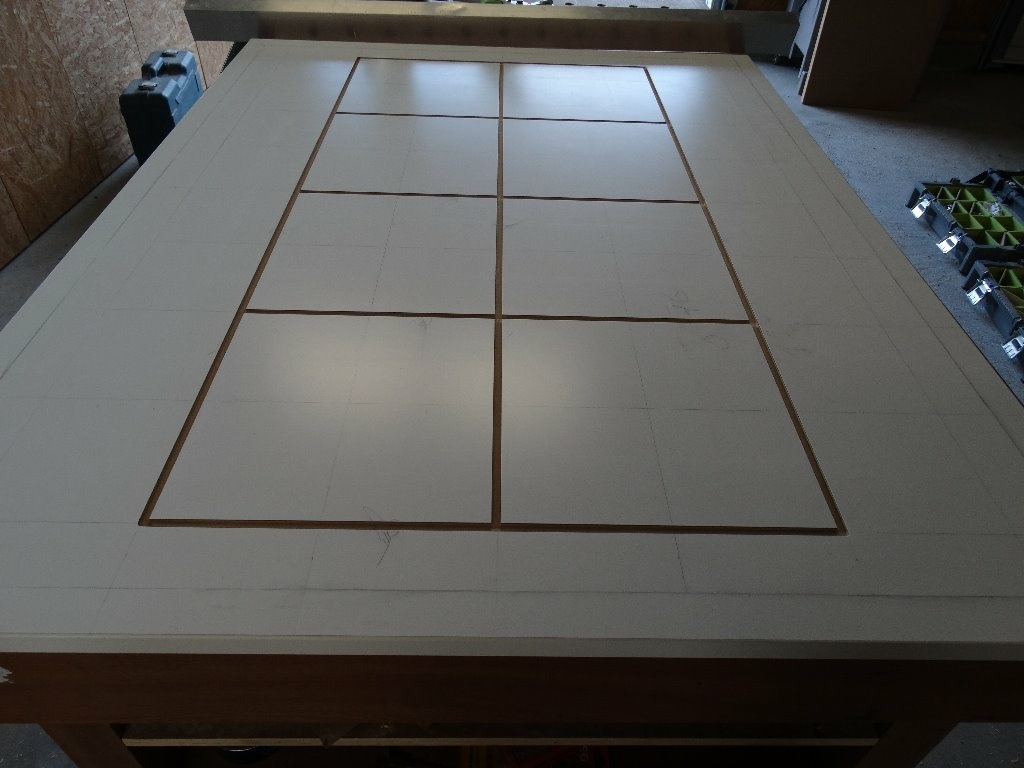

réalisé un quadrillage avec une rainure pour pouvoir évacuer l'air sur toute la surface.

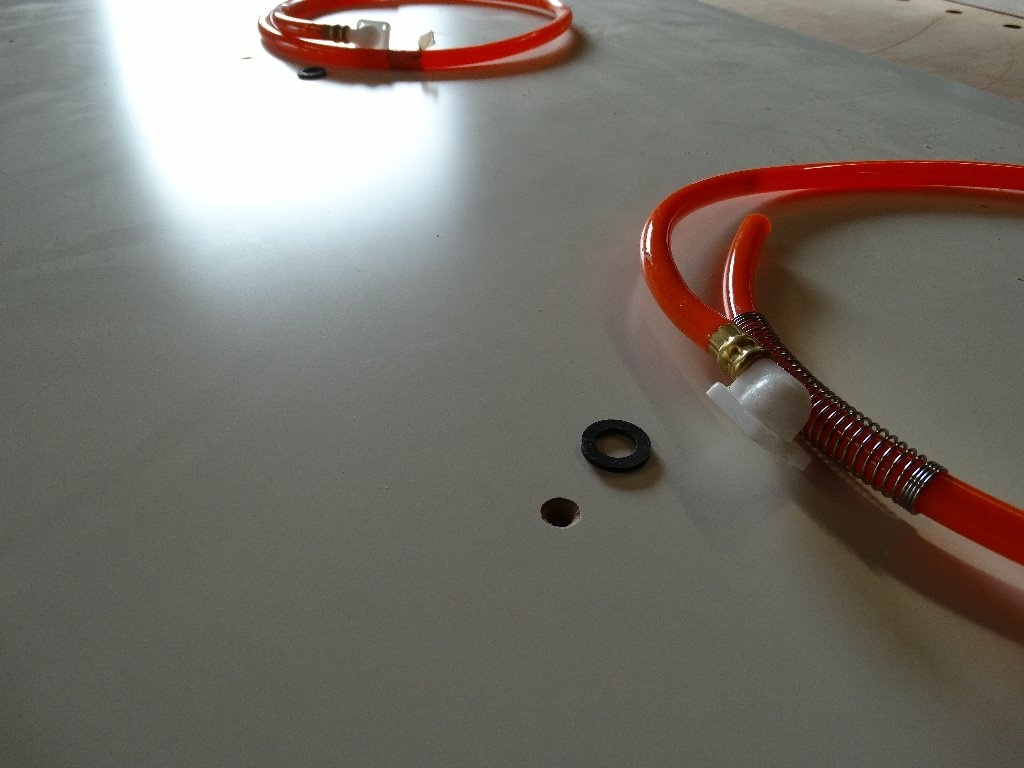

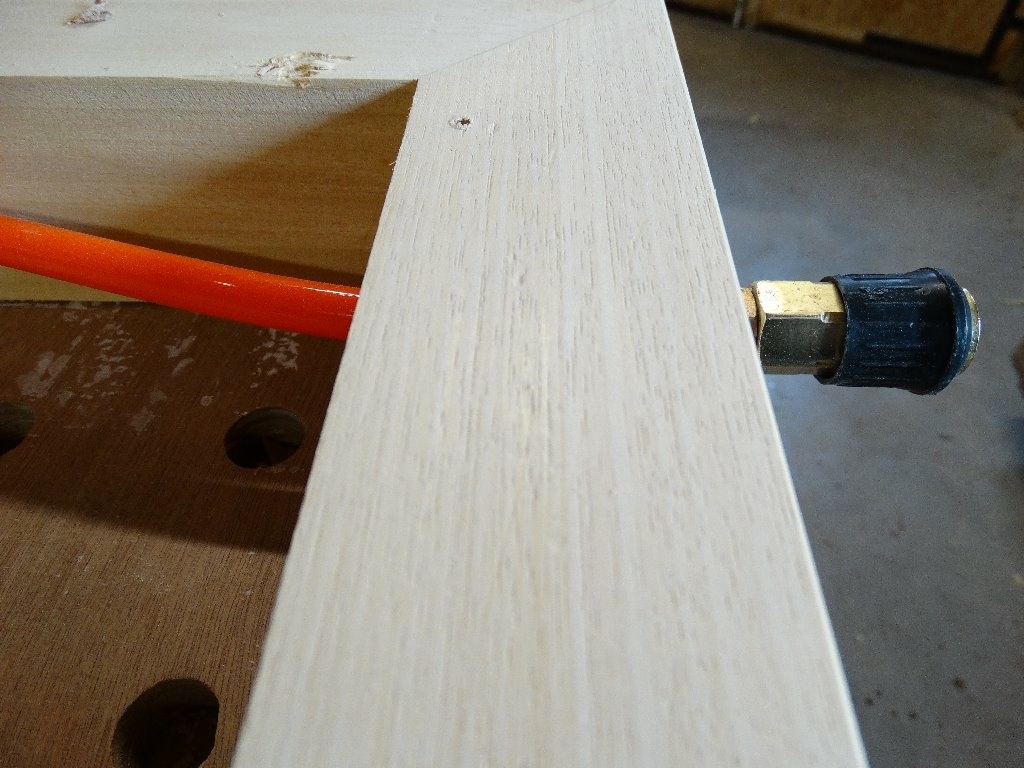

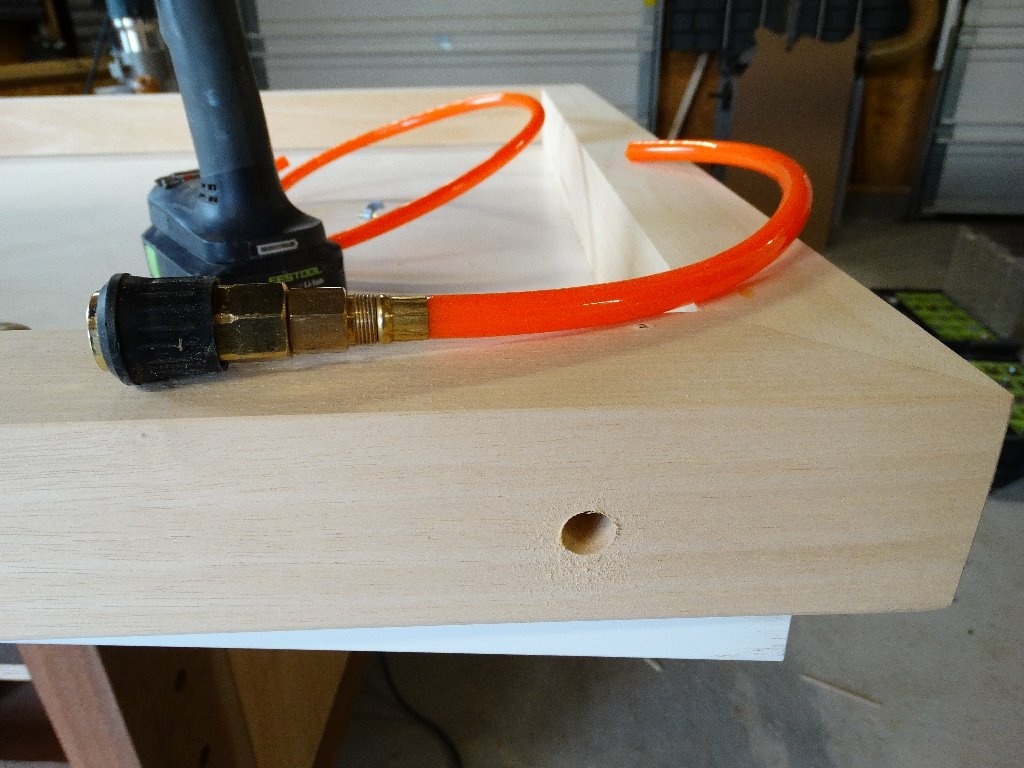

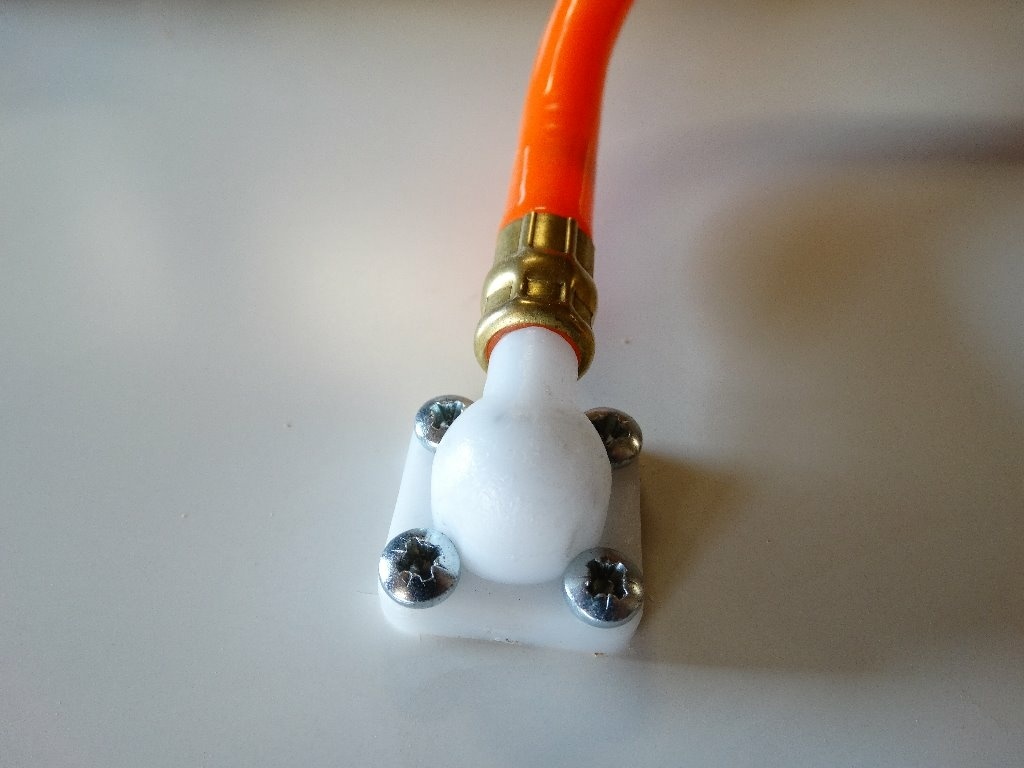

2 trous sont percés pour évacuer l'air et raccorder par le dessous.

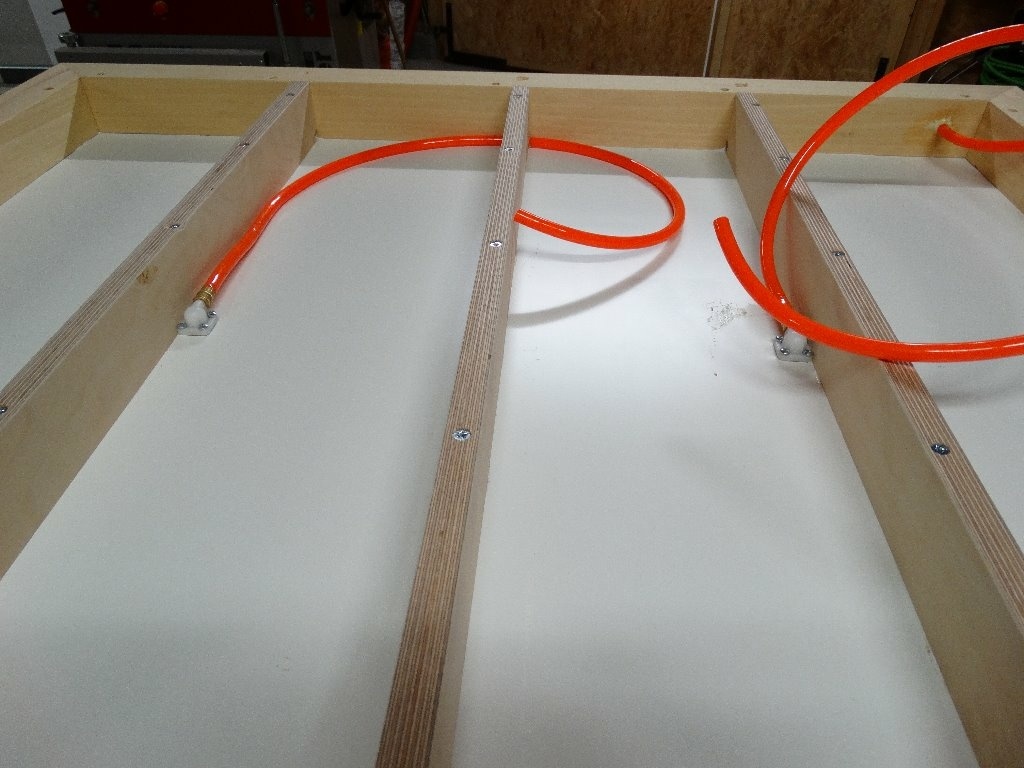

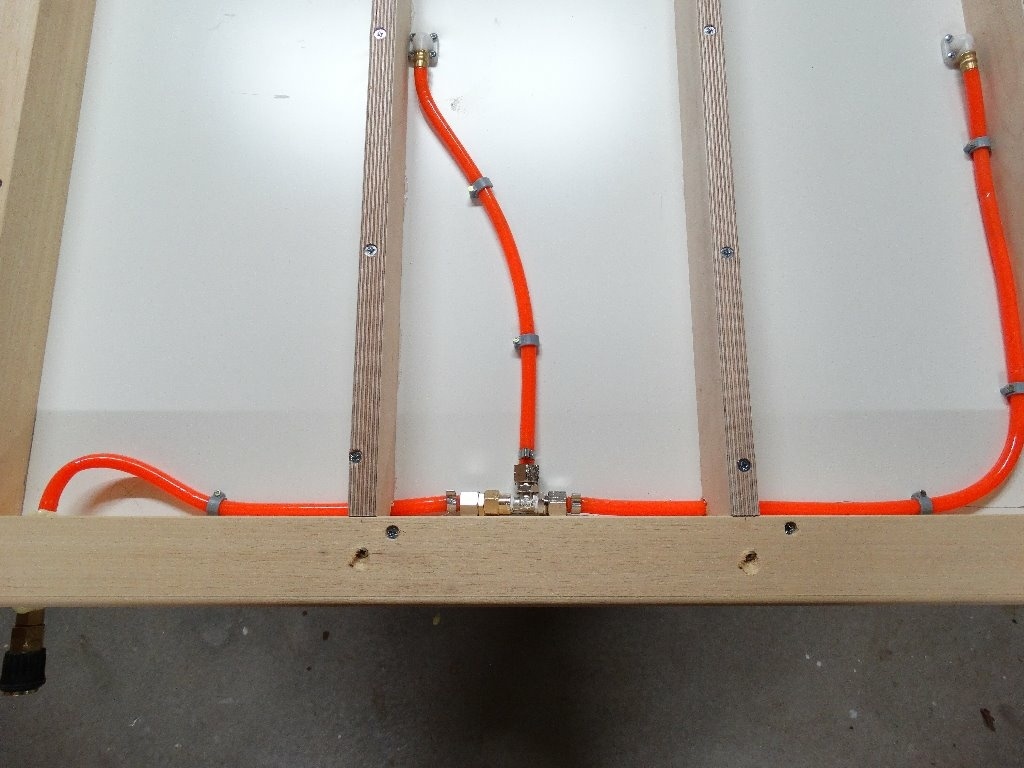

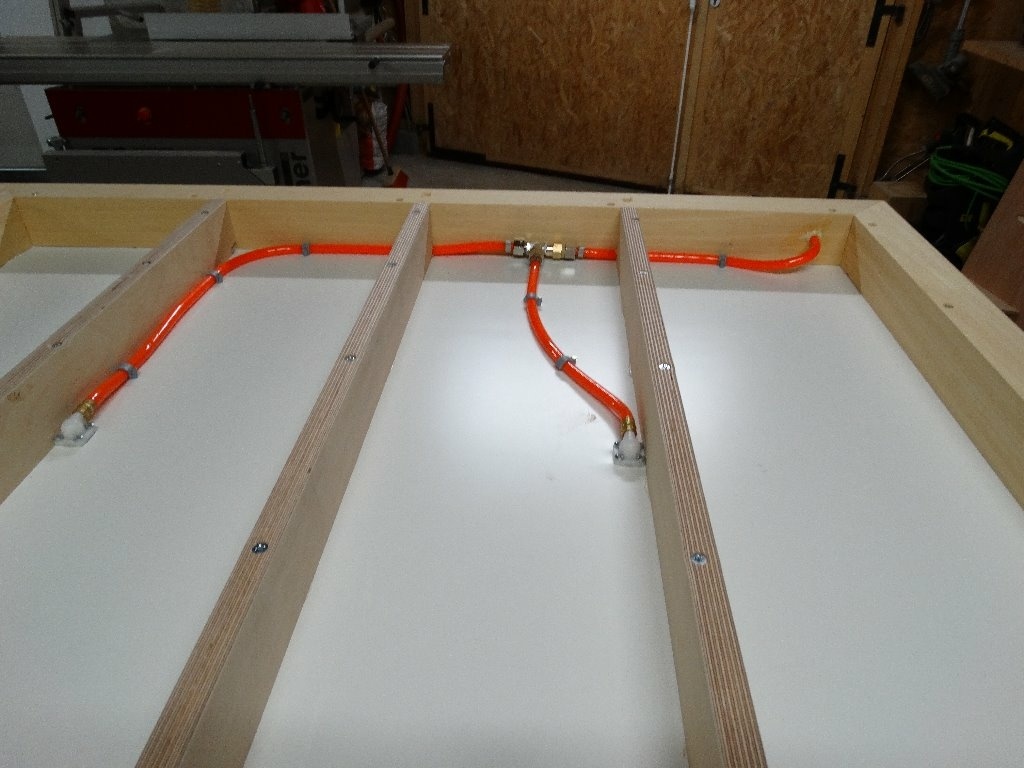

Je fixe le panneau sur un cadre, renforce le dessous, et raccorde tous ce petit monde.

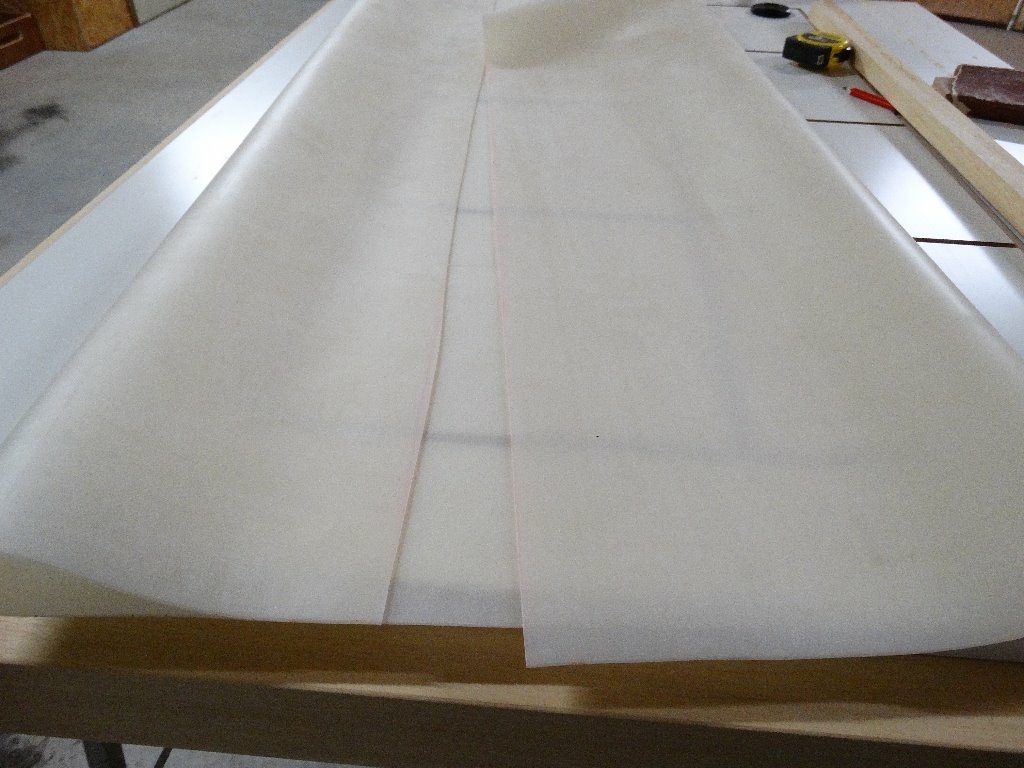

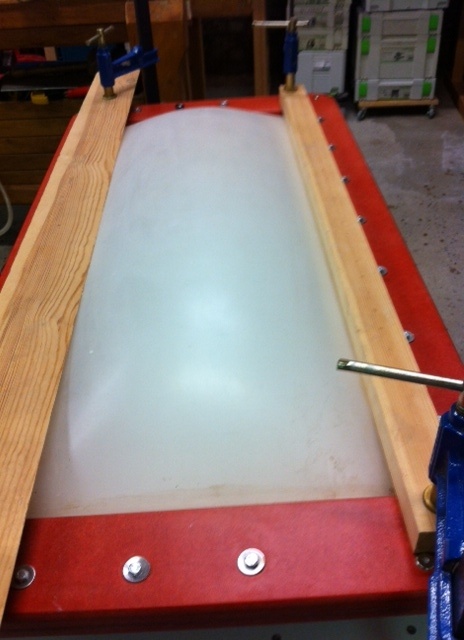

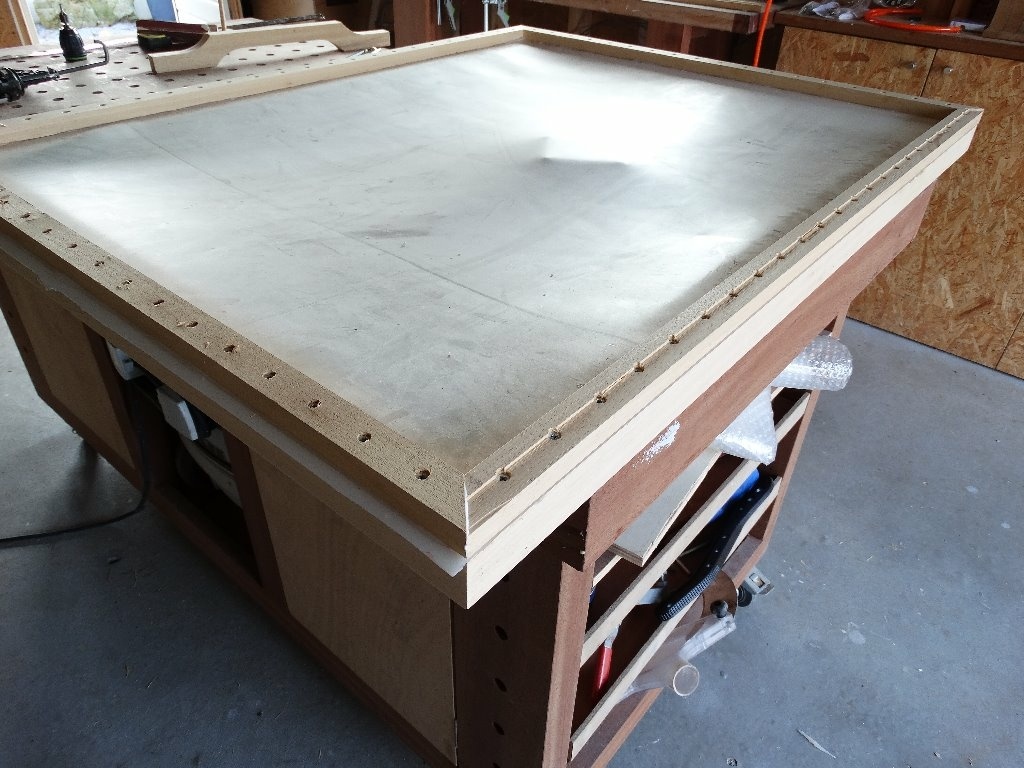

Sur le 2eme cadre, je fixe ma membrane (en silicone extensible jusqu'à 600%)

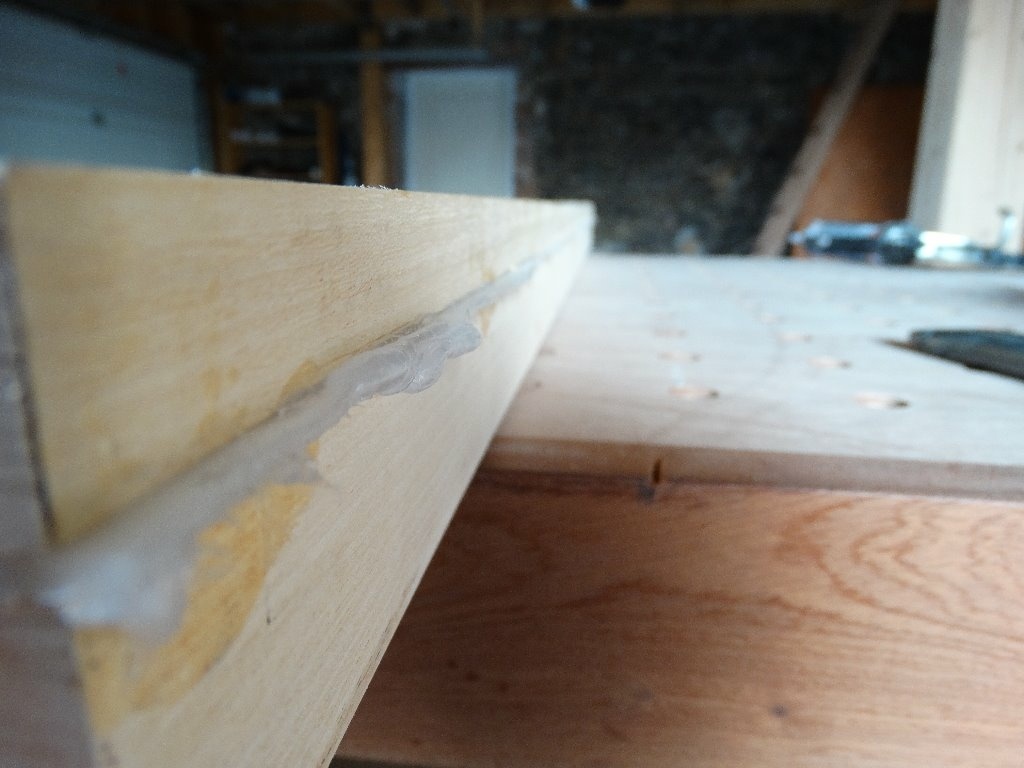

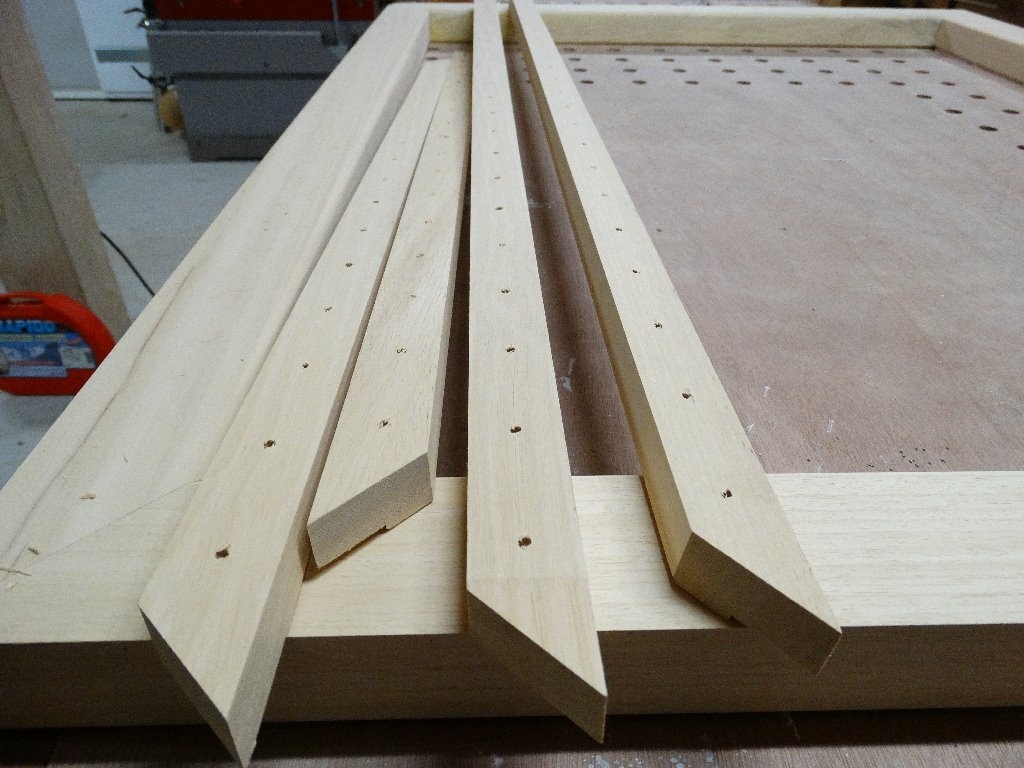

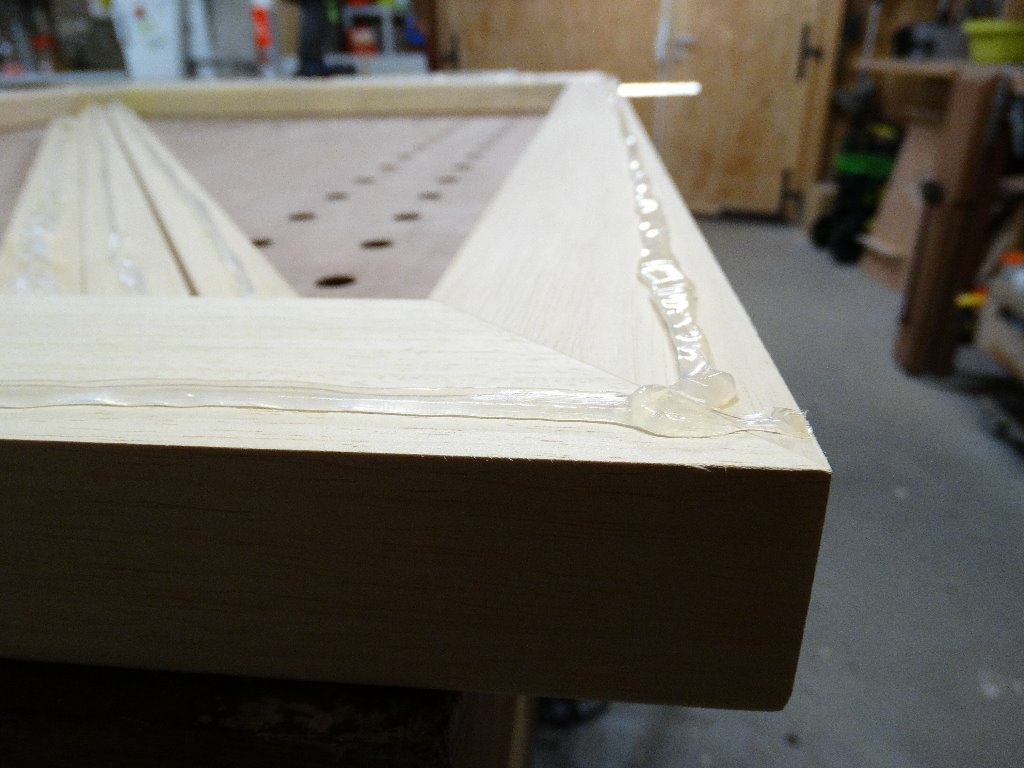

avec parclose et assure l'étanchéité avec du silicone translucide

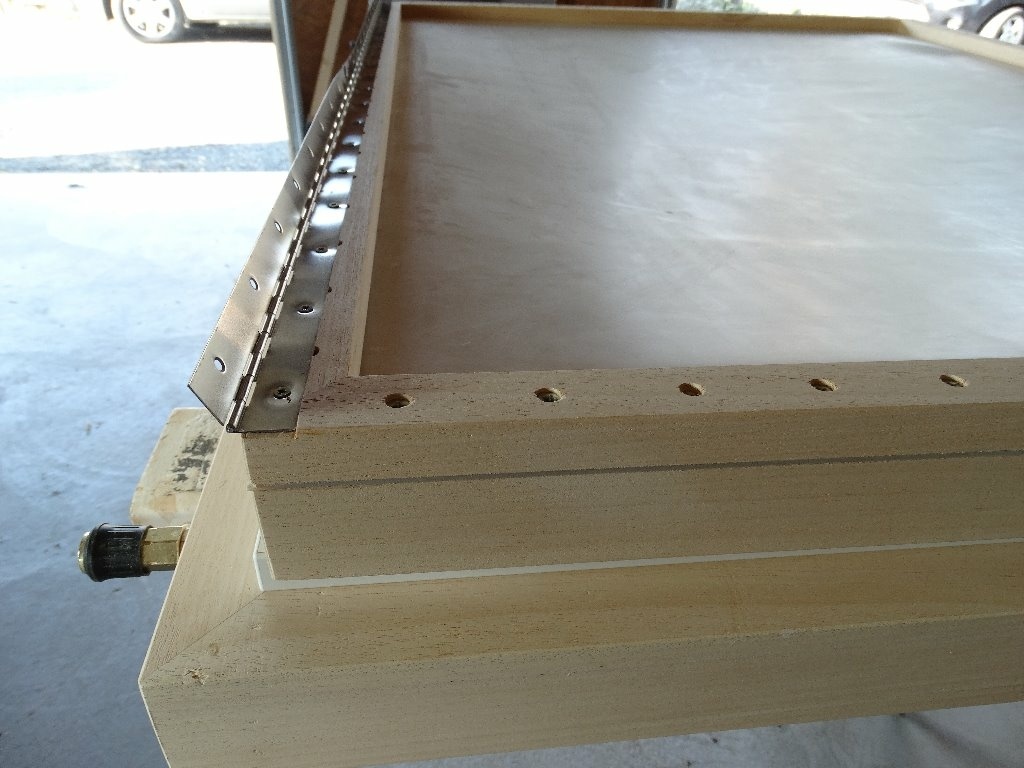

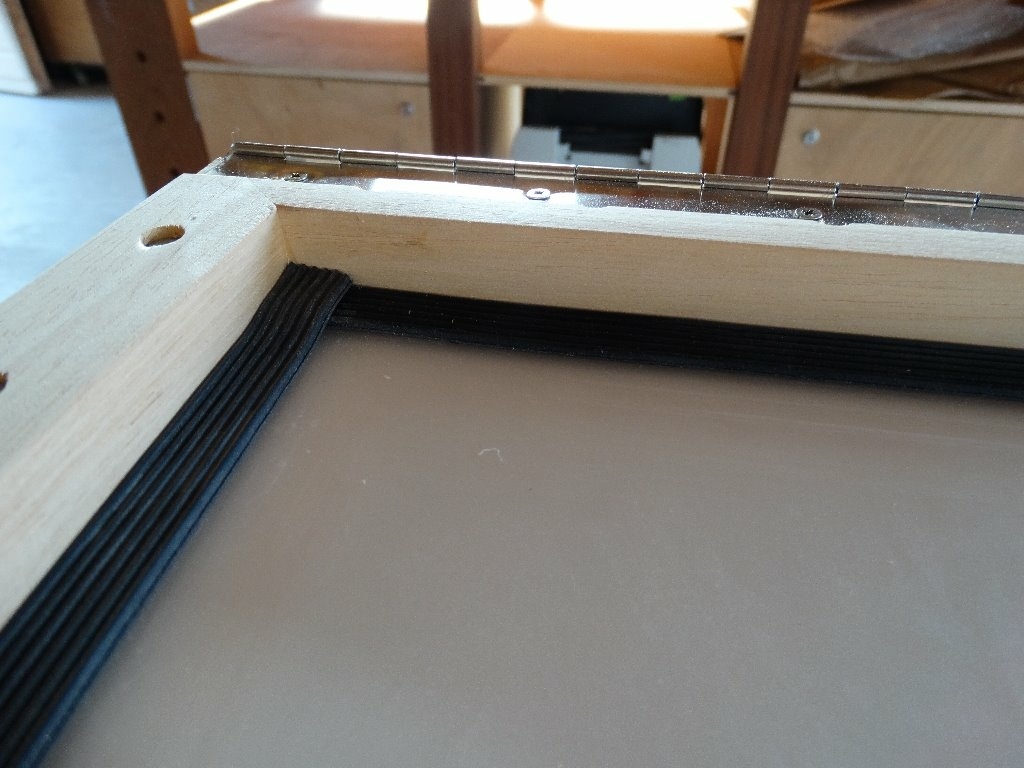

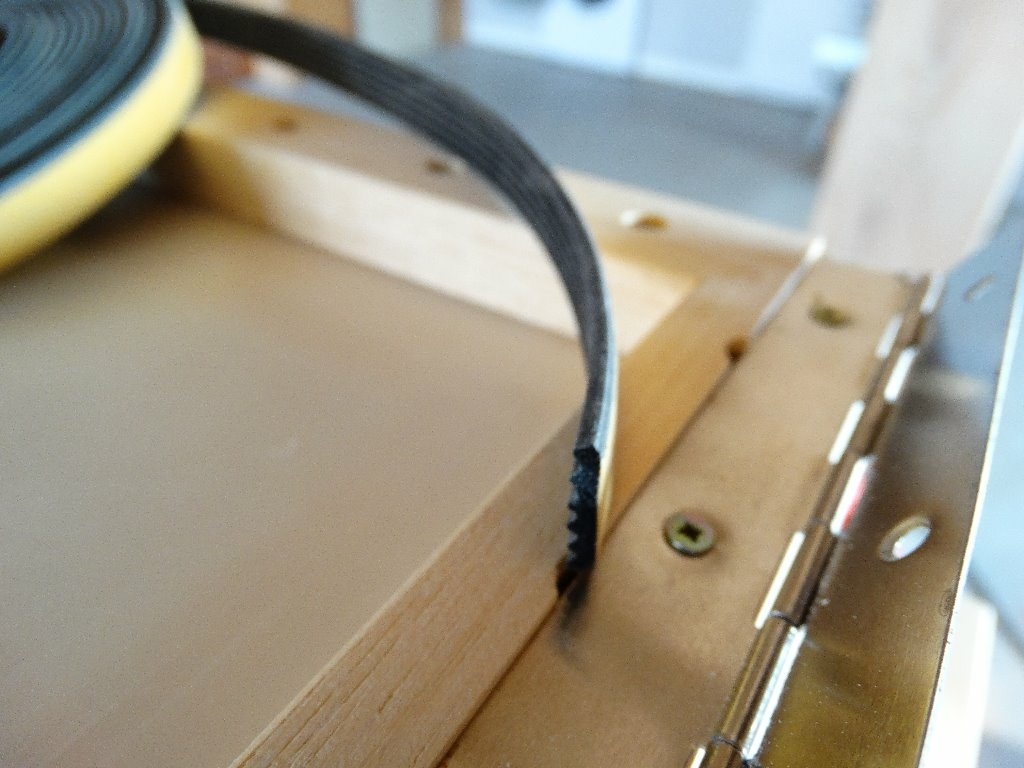

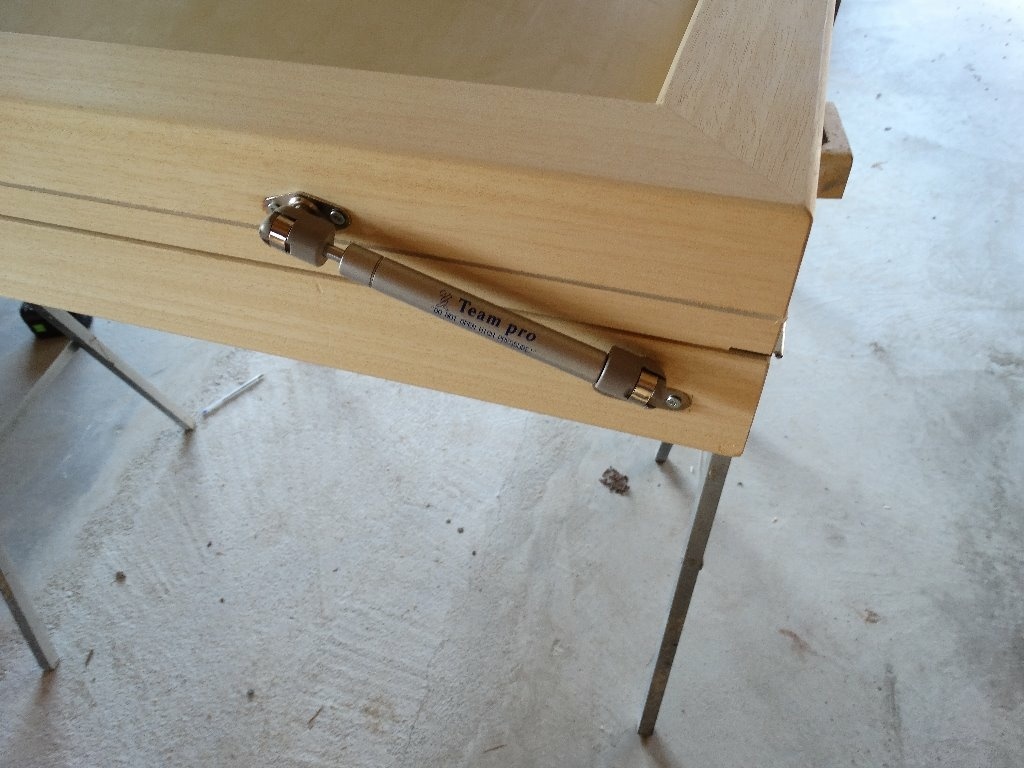

Je fixe une charnière piano, un joint sur la membrane qui se posera sur le panneau lors de la fermeture, des vérins pour soulager l'ouverture puis un poignée et des fermoirs sur ressort.

Publié Mis à jour

Partager

Fabrication de la pompe a vide

Pour la fabrication de cette pompe à vide, je me suis principalement inspiré de la vidéo de Samuel Mamias si dessous.

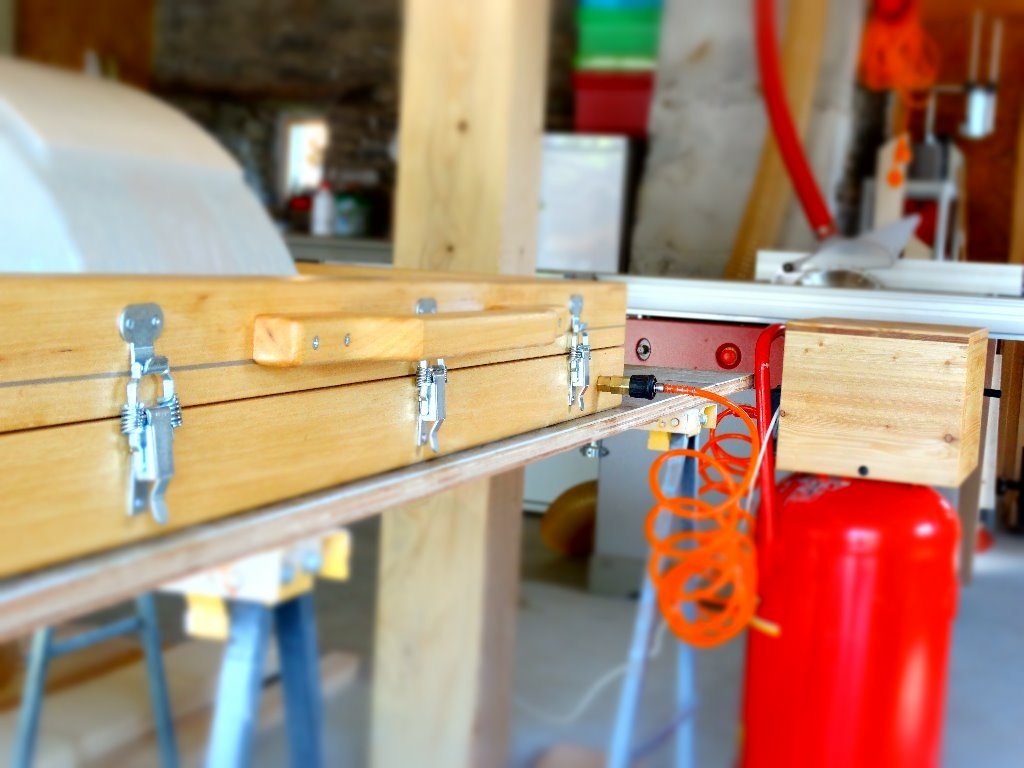

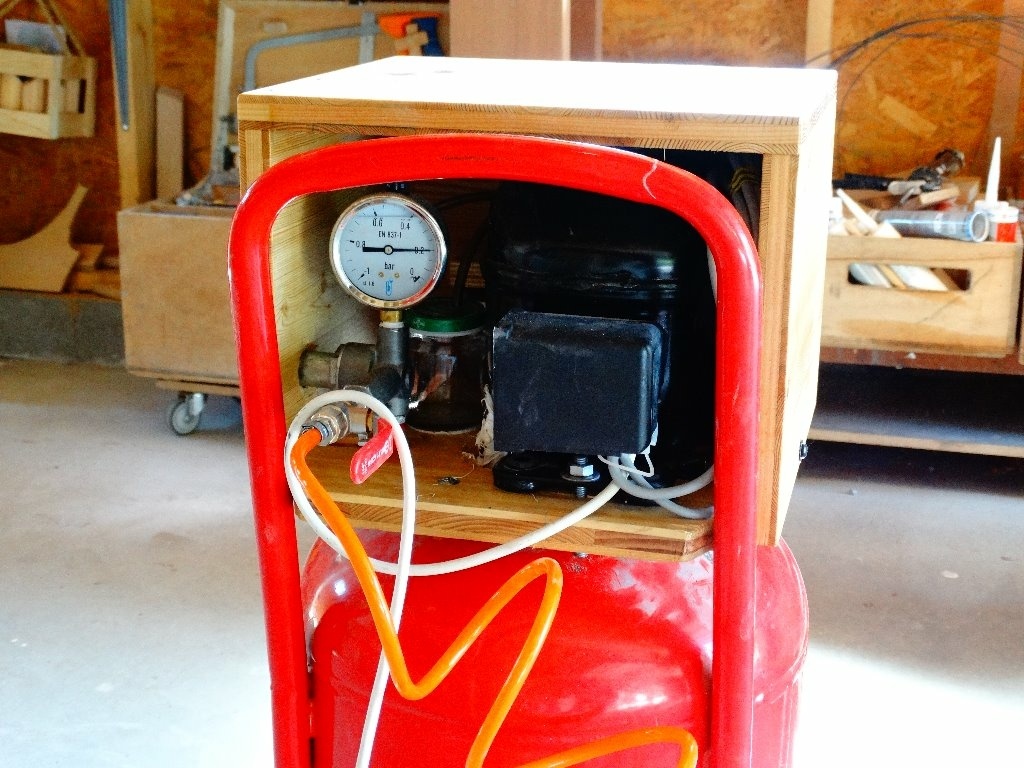

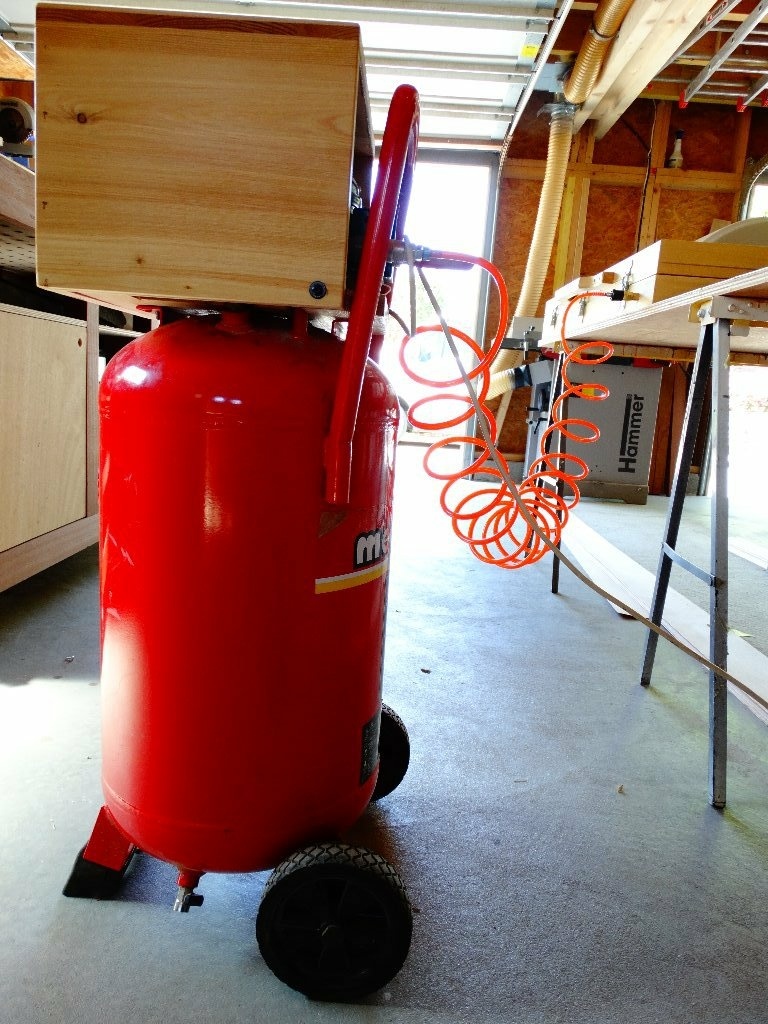

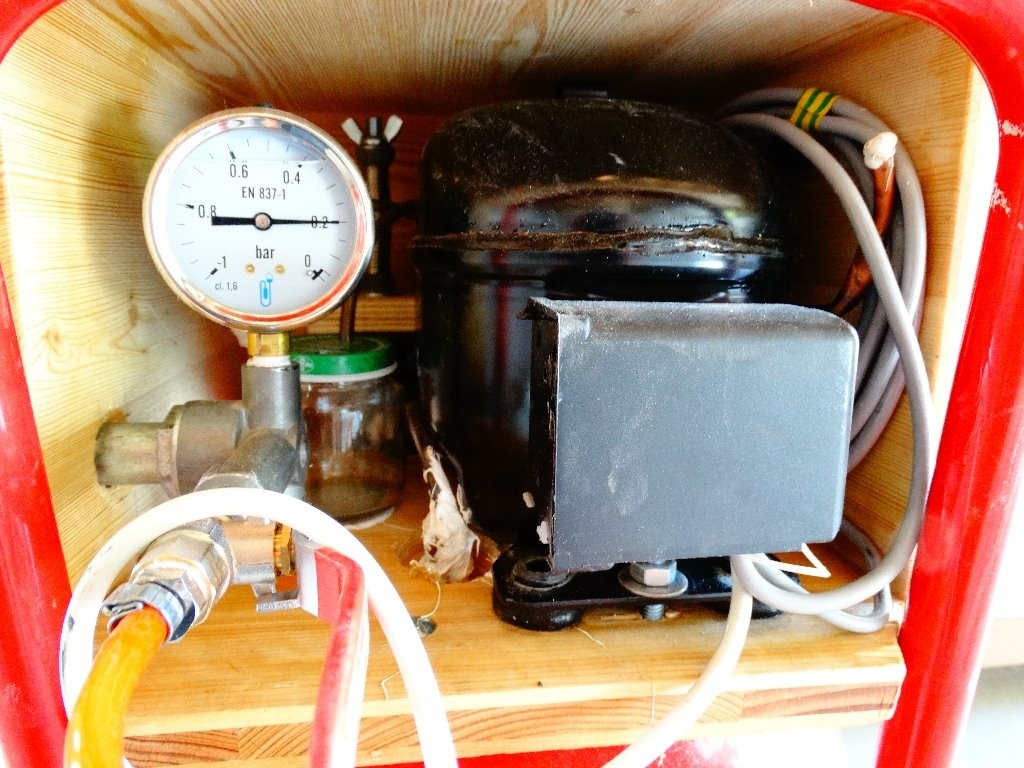

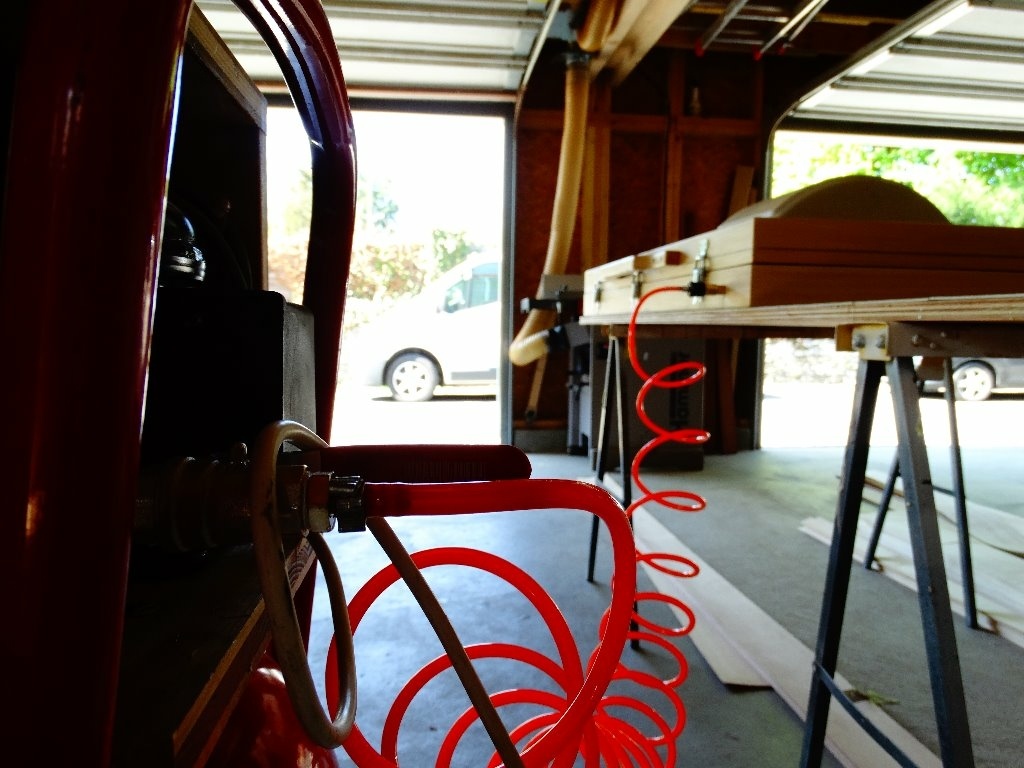

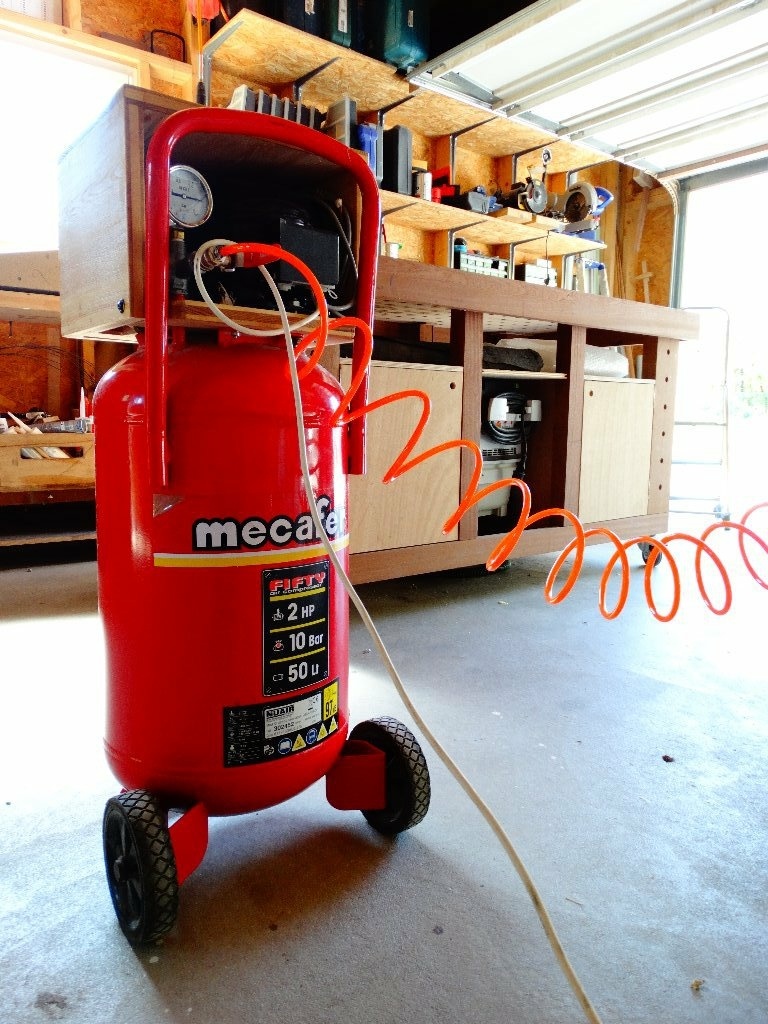

Suite au décès de mon compresseur Mecafer, j'ai décidé de le revisiter en pompe a vide. Il me fais le vide avec une réserve de 50l à -0.5bar. Pour le moment je le fait fonctionner sans micro switch en continu sur le temps de collage nécessaire environ 2h30 et je le branche en passant par un programmateur car il est tellement silencieux, on ne se rend plus compte qu'il fonctionne. Je pense changer le moteur (moteur de frigo) avec un moteur de frigo américain (plus puissant), dès que l'occasion se présentera. Je pense d'ailleurs qu'il me servira à autre chose qua ma presse a vide.

Vidéo d'inspiration de Samuel Mamias

Publié Mis à jour

Publications associées


Discussions

Toutenbois
( Modifié )

Tu as osé percer le silicone... je n'ose pas quand il commence à se déchirer ça part comme du verre!

L Atelier1053
( Modifié )

L'amour du risque, j'ai éviter de penser à cette éventualités ☺

phil59
( Modifié )

Bonjour,

j'admire la propreté de ton travail. je suis également en train de construire une presse comme la tienne et j'accumule les déconvenues. Les recherches de fuites rendent fou. Ma conception de pose de la membrane est proche de la tienne et je n'arrive pas à descendre sous une pression inférieure à 0.5 0.6 bar.
Arrives tu à conserver ce vide moteur arrêté ?
Pour info, j'ai réussi à négocier des prix de membrane avec un fournisseur parisien, mais il faut commander un rouleau complet, soit 12 m2.(10 m x 1.2 m). Pour bénéficier d'un meilleur tarif, il faudrait envisager des commandes groupées.

Samuel, ta membrane ne fait pas 1 mm mais 0.5 mm.

PS, je passerai par la case présentation lorsque je trouverai les mots justes pour décrire mon incompétence (+

Bon week end

Philippe

gru

chez qui as tu commandé ta menbrane ? est il possible d'en acheter en commun ?

phil59
( Modifié )

Bonjour,

j'avais acheté les membranes chez plastomere.com/.

Le fournisseur n'était pas avare en conseils à l'époque mais il y a 7 ans déjà !

Bonne journée

bernardrebout
( Modifié )

Merci pour ce partage, qualité de travail chirurgicale!
Pour ce qui est de la pompe à vide , le moteur frigo peut travailler en continu sans switch et sans rien d'autres cela permet également de compenser les nano-micro fuites.
L'important dans la membrane c'est d'avoir un allongement de 700 % .
Philippe, tu as les specs et le tarif de ta membrane ainsi que le nom commercial , on peut peu être la trouver à l'étranger sans les intermédiaires.

Pour tes fuites ,t'a essayé l'eau savonneuse pour faire des bulles à l'envers!

L Atelier1053
( Modifié )

bene569 et phil59 merci pour vos compliments.
Pour tout vous dire j'ai aussi des micro fuite, je ne cherche plus a savoir d'où elles viennent car je pense que c'est la membrane qui doit avoir des micro fuite, ou d'ailleurs. Du coup le moteur doit tourner en continu pour compenser, ce qui me fait redescendre la pression a -0.3 bar mais suffisant pour une bonne partie de mes collages. C'est pour cela que je cherche un moteur de frigo américain (plus puissant donc plus efficace), ou alors additionner un 2eme moteur pour améliorer sont efficacité.
Je suis aussi intéressé pour ton fournisseur de membrane parisien. Peux-tu nous donner plus d'infos ?
Et j'apperçois ta Pompe à vide Festool, ça marche pas à la place du moteur de frigo ? J'avais bien pensé à le mettre en place avec ma presse mas son coût m'a freiné ...

Toutenbois
( Modifié )

Bonjour
Vos discutions m'intriguent du coup ce midi je suis descendu à l'atelier pour faire des essais.

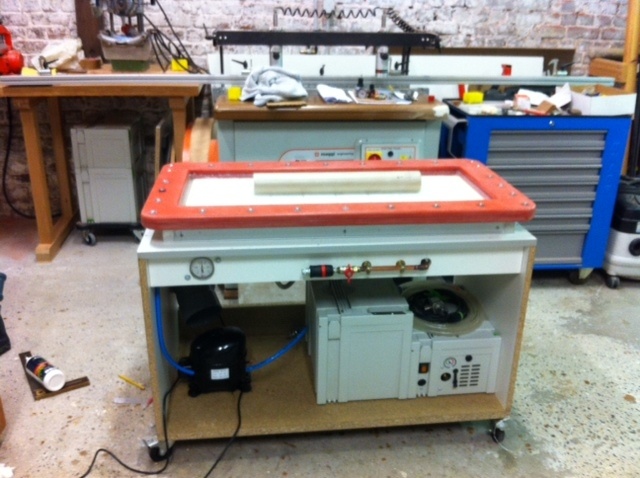

ma presse est simpliste:

  • Une table en cp bakélisé avec une entré cuivre noyé dans la colle epoxy ( cf dernier bouvet)
  • un joins caoutchouk tubulaire en périphérie
  • un tissu pour faire poumon
  • je pose mon objet (encore mon maillet)
  • je pose le silicone
  • Je plaque mon cadre sur le silicone et je mets des serres joints afin d'écrasé le joint

on verra plus tard pour fixer la membrane sur le cadre, mais dans celle configuration je limite les possibilités de fuite ( pas de médium, pas d’agglo...)

le résultats sont très bons, ma pompe s'arrête sur -0.9bar elle ne peut pas faire bcp mieux ... mais elle s'arrête!
Elle descend vite à -0.7 avec des bons temps entre les redémarrages

et la presse débranché tien un niveau de vide correct ( j'estime -0,4 )après 5 min pompe débranchée !

Pour ma part je ne crois pas à la porosité du silicone

phil59
( Modifié )

Bonjour,

Sam, si je résume ton intervention j'en conclu que t'as des fuites, Mdr.

N'ayant plus rien à perdre avec mon truc qui est devenu un immonde bricolage siliconé, vernis, ciré, re siliconé,savonné etc... j'ai décidé de mettre la caisse en pression. Avec 2 bars et, en savonnant copieusement tout le bazar y compris la membrane, j'ai détecté une micro fuite en périphérie du cadre mais mon capot est bloqué avec des serre joints. Donc mon problème viendrai de l'étanchéité du joint de porte.

A suivre

bonne journée
Philippe

haon03
( Modifié )

Bonjour,

où avez vous trouvé les raccords que vous vissez sur le panneau pour faire l'étanchéité ?

cordialement

Haon Jérôme

Julienmllt
( Modifié )

Bonjour à tous!
Super boulot!!! Wow!

Question récurrente, mais où avez vous acheté vos membranes?

Merci.

vnsrev

Bonjour !
Super propre comme boulot

Question où avez vous acheté vos membranes et accessoires (Vannes, tube, etc )?

Merci.

Mig

Bonjour à tous,
Je suis en train d réfléchir à ce système et me demandais si une membrane EPDM fine (0,9mm) avec étirement à 400% pourrait convenir. Savez vous si le caoutchouc pur (EPDM) est aussi résistant que la silicone ?
Merci pour votre avis
