Kiosque octogonal

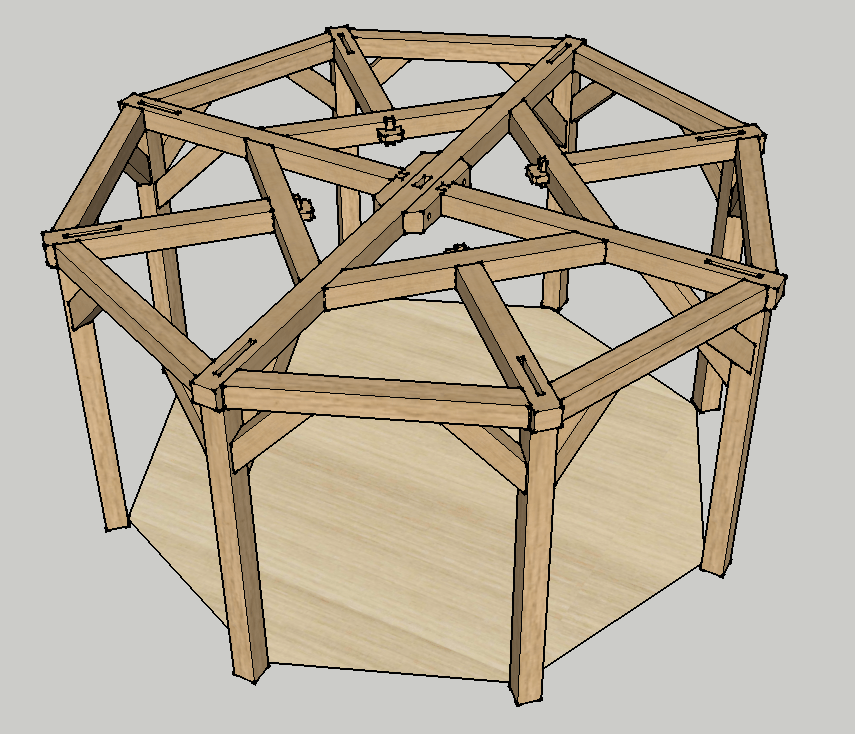

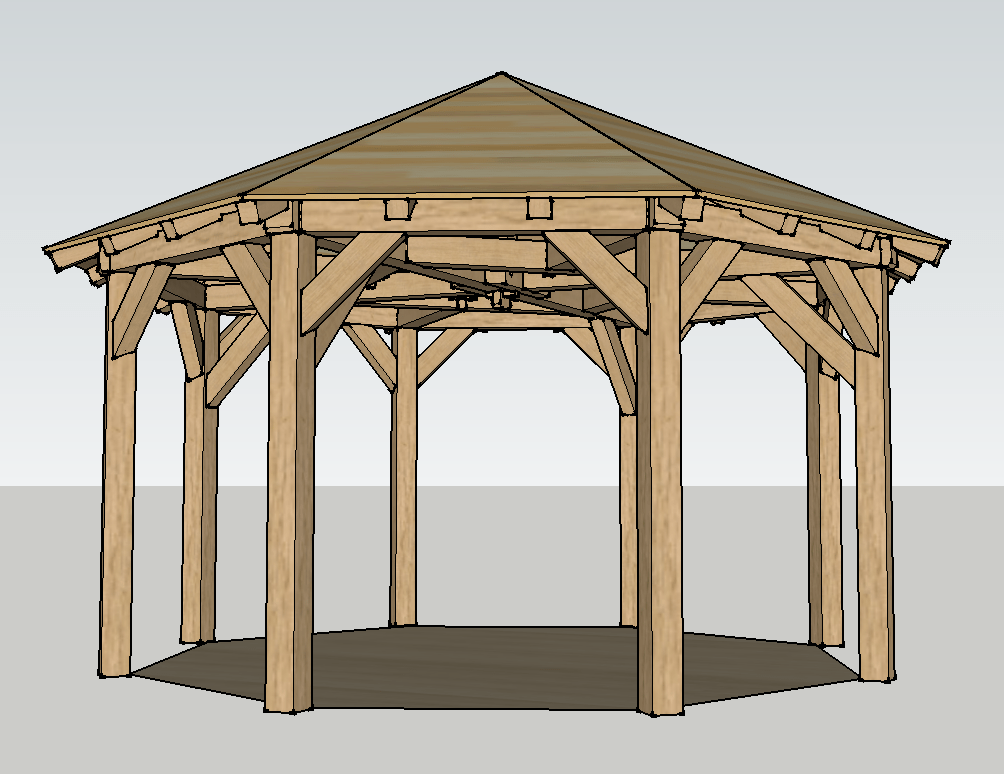

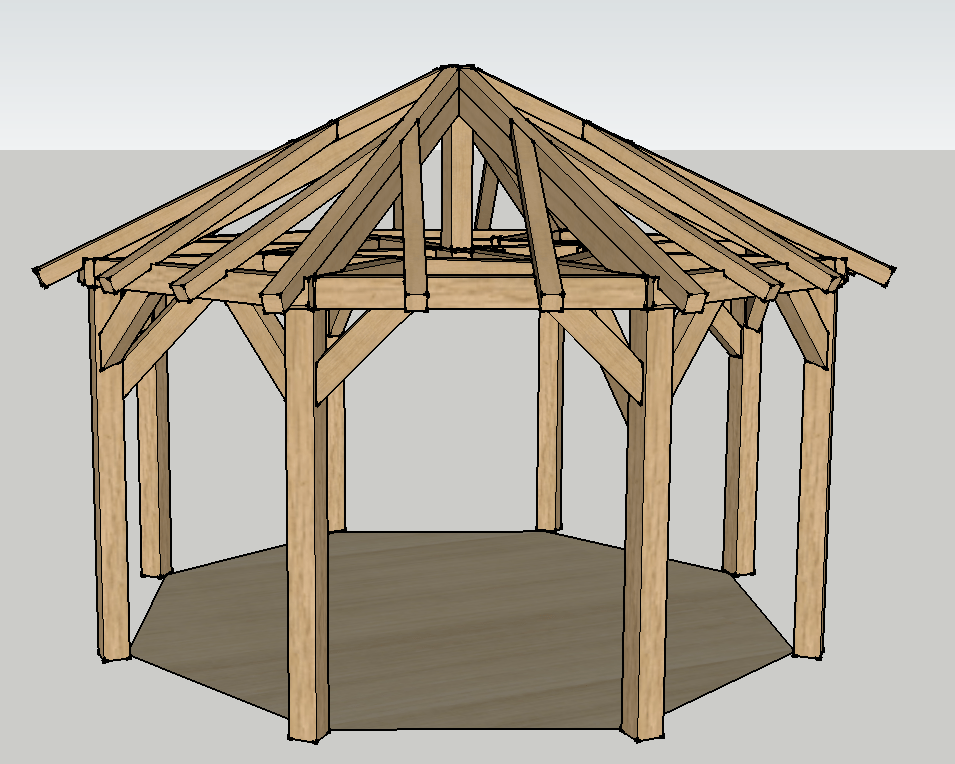

Essai pour un kiosque de forme Octogonal.

Les sections sont pour le moment clairement surdimensionnées. C'est volontaire pour deux raisons :

  • Ce kiosque doit être fait au 1/10eme pour faire une mangeoire à oiseaux
  • Je trouve ça plus joli, ça fait presque clocher d'église (mais non, je ne suis pas prétentieux ! Je n'ai pas parlé de cathédrale)

Et puis j'ai la flemme de calculer .... à non, j'ai pas le droit de dire ça ... 😆

Mis à jour

Discussions

titimaster a publié le plan "Kiosque octogonal".il y a 24 jours
sylvainlefrancomtois


wahouuu !!!!!! cool !!! il ne faut pas hésiter a surdimensionner les sections ,pour ma part je trouve cela plus beau rustiquement parlant , par contre ce n est pas le cas quand on est dans du néoclassique ou d'influences anglaise ou il faut aborder en douceur avec application du nombre d'or ;)

Santé !


On est d'accord. J'ai essayé avec toutes mes côtes affinées d'un tiers. C'est pas mal et certainement plus cohérent d'un point de vue coût de matière, mais ça fait trop haut sur pattes à mon goût.

Bon, apparemment, ça te plait esthétiquement, reste à voire ce que ça vaut techniquement.

Pour la liaison en bas du poinçon, je n'ai pas trouvé de méthode sans employer de tirefond. J'aurais aimé m'en passer.

Je n'ai pas abordé la liaison poteau entrait. Je ne sais pas trop comment m'y prendre :il y a déjà pas mal de trous sur l'entrait à ce niveau :'(

Je me demande si le contreventement intérieur est nécessaire. J'ai impression que sur le pourtour, ça suffirait.

Santé !


Ha, d'ailleurs, j'ai pas fait gaffe. J'ai remonté mes contreventements sur le pourtour pour les rendre plus discrets, mais ils entrent en collision avec ceux de l’intérieur.

sylvainlefrancomtois


titimaster je n ai pas bien le temps de t'aider car je travaille sur mon nouveau projet ,en attendant ici tu trouvera peut etre plus d'inspirations meme si je pense que tu as deja fait cette recherche
https://www.google.com/search?...

et ici la photo 3 c'est ce que je ferais ;) http://www.charpenteberleau.co...

Santé !


Oui, j'ai déjà fait cette recherche bien sûr :)

Pas de problème Sylvain, je vais me débrouiller pour trouver une solution viable.

JeffBurlu


Une mangeoire à oiseaux qui fait clocher d'église ? 😁 Quelle drôle d'idée 😉

C'est chouette, la forme octogonale m'inspire bien et la charpente également d'ailleurs. Je risque de pomper ton plan. Ça sera ma première et il vaut mieux que je la réalise pour les oiseaux dans un premier temps, c'est moins risqué !
Merci titimaster

Santé !


hehe ! Tu as posté ta mangeoire juste après que j’écrive ce commentaire. J'ai failli te dire que tu avais été rapide pour me piquer l'idée :D:D

En tout cas, avec plaisir si le plan peut te servir.

JeffBurlu

sanglier


de beaux dessins actuels ...dans une ferme classique le poinçon est tendu :il soutient la flexion naturelle de l'entrait qui est tendu (souvent avec ferrure pour entrait plein ) le contreventement lateral est assuré par la triangulation avec les arbas , mais sur poteau trangulation (contreventement )par jambe de force ou aiselier ...chevrons sur arêtier a delarder ( pas au pif ,c'est un petit tracé des regles de l'art : angle diedre ) prolonger le poinçon patr la pointe à 8 facette (cachée par la couberture ) le dessin ordinateur ne montre pas les details d'execution et ne supprime pas les epures d'execution.... ma charpente n'a eté qu'un debut de jeunesse

Santé !


Merci pour tes corrections sanglier .

dans une ferme classique le poinçon est tendu :il soutient la flexion naturelle de l'entrait qui est tendu

Je ne comprends pas cette remarque. La solution tenon débouchant avec clé ne va pas ?

le contreventement lateral est assuré par la triangulation avec les arbas , mais sur poteau trangulation (contreventement )par jambe de force ou aiselier

Ok, j'ai mis un contreventement sur l'entrait plein et les deux demi-entraits.

chevrons sur arêtier a delarder ( pas au pif ,c'est un petit tracé des regles de l'art : angle diedre )

J'ai pêché par fainéantise, je pars de ce pas me flageller 😆 A corriger.

prolonger le poinçon patr la pointe à 8 facette

Merci, j'ai hésité sur ce point. A corriger.

le dessin ordinateur ne montre pas les details d'execution et ne supprime pas les epures d'execution

Entièrement d'accord, il faut faire une épure traditionnelle derrière ça. Cependant, le travail numérique nous permet de modifier, essayer, effacer facilement des éléments et donne une bonne idée des difficultés à venir. Par exemple, je ne m'attendait pas à une telle difficulté sur la liaison poteau jambe de force (Alors que quand on y pense ... je pouvais m'y attendre puisque c'est assez logique ☺)

sanglier


c'est des souvenirs de jeunesse ...poinçon sur entrait plein : parfois un jeu à l'arrasement du tenon por "tassement" des arbas solution tenons long avec clé correct aussi mai la mrtaise' coupe beaucup de libres tentues
contreventement entrait et poteau souvent par jambr de force soutenant aussi la flexion d'arba
a mon avis la traction moités d'entrait en même prolongement est douteuse sans metal
une taction de coyer de pied d'arêtier reprise par gousset entre entrait est delicate aussi en tenon/mortaise desabouté ?

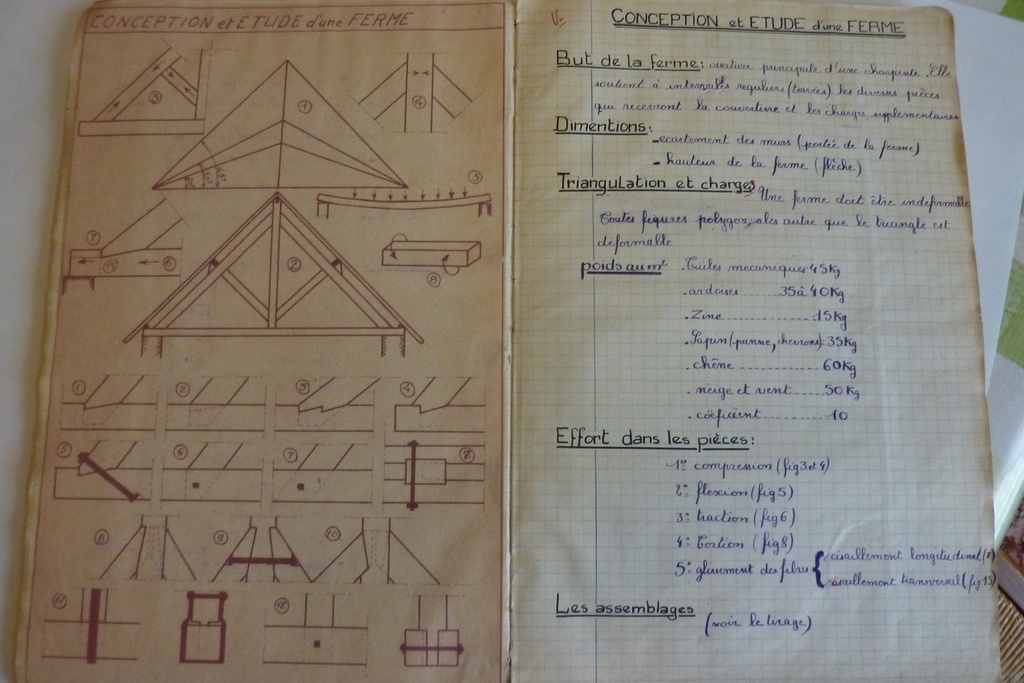

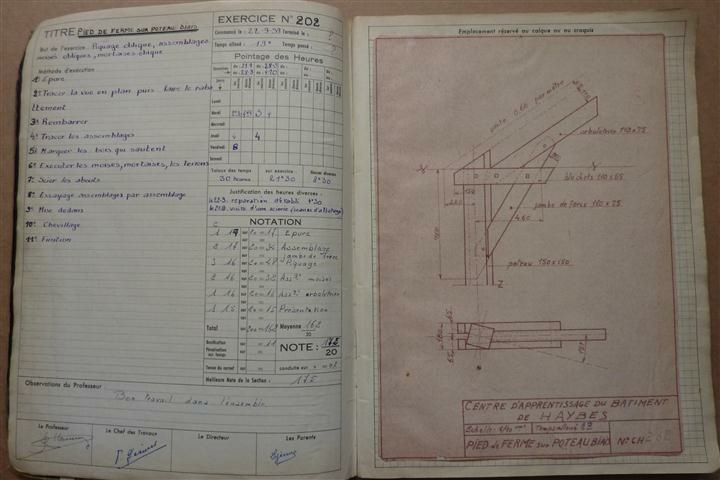

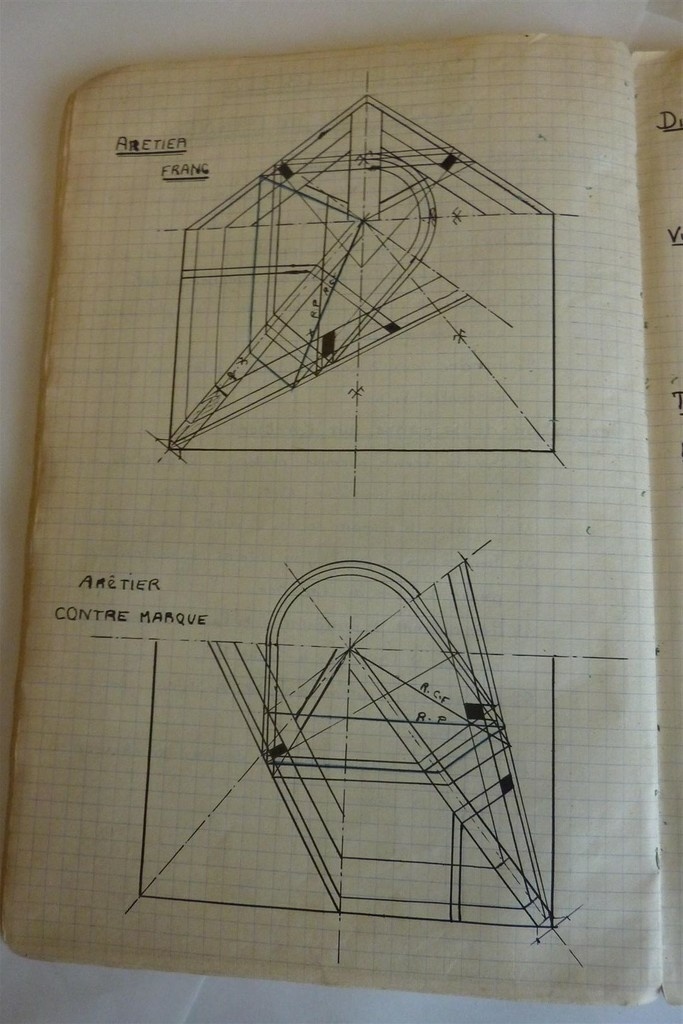

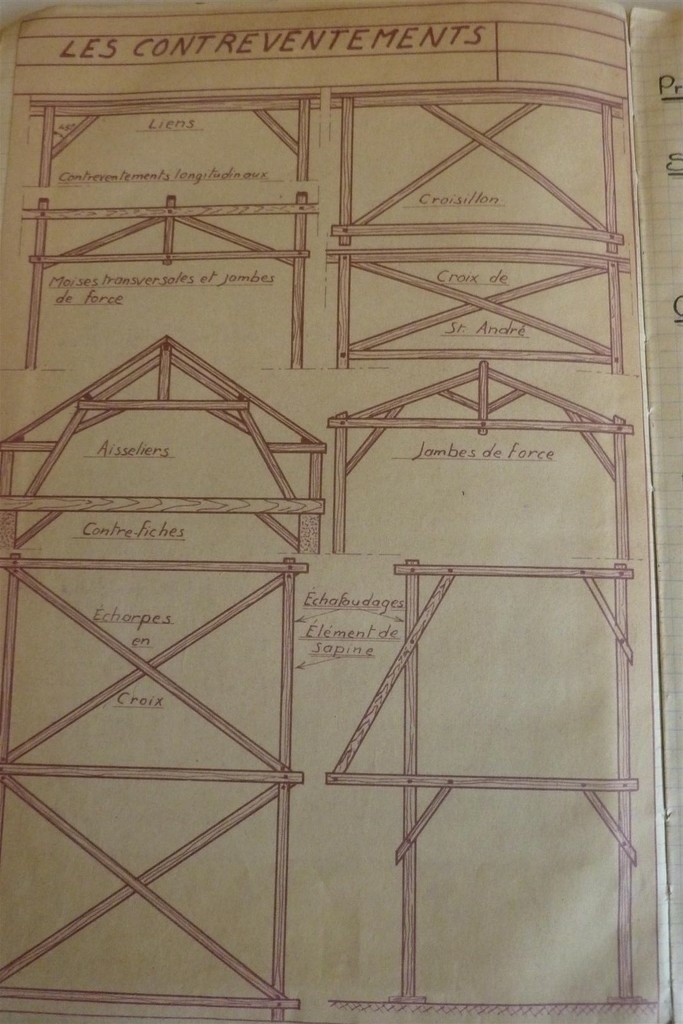

les photos jointes : extraits de mes cours techno de 1959

Santé !


Aie aie aie .. je comprends pas tout 😰

sylvainlefrancomtois

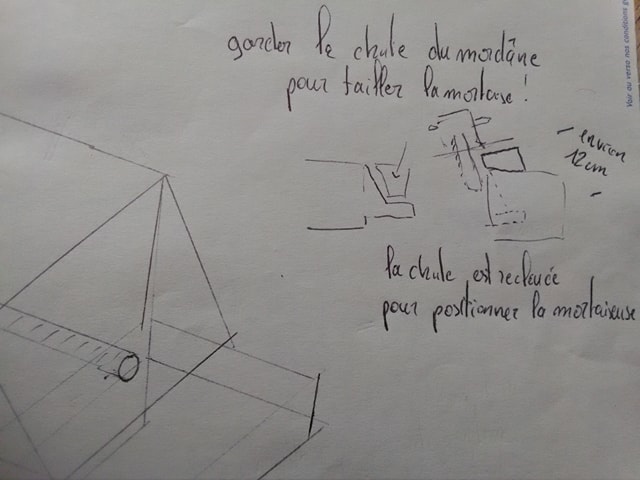

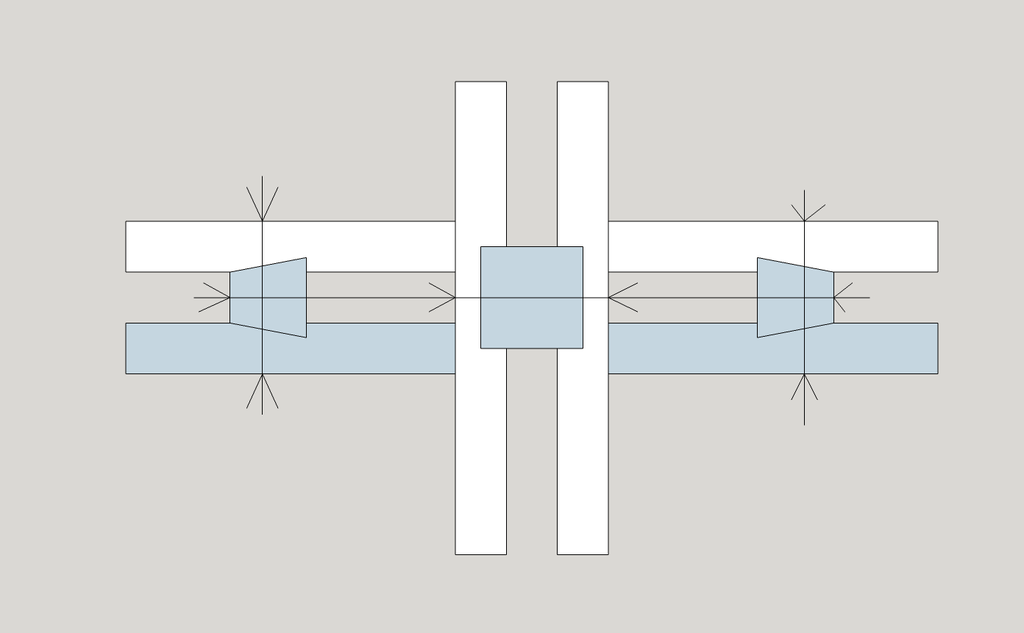

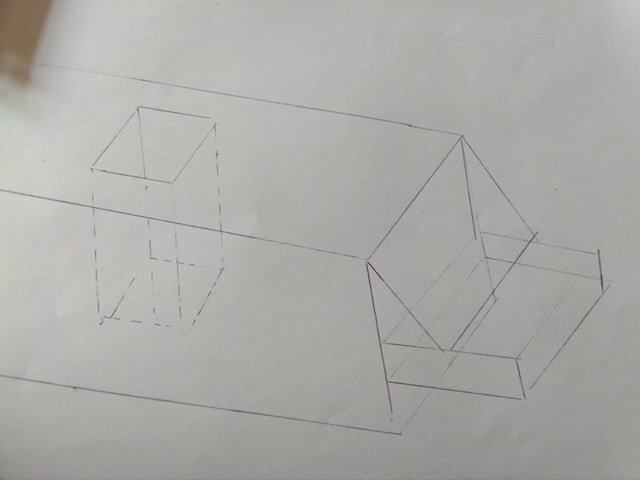

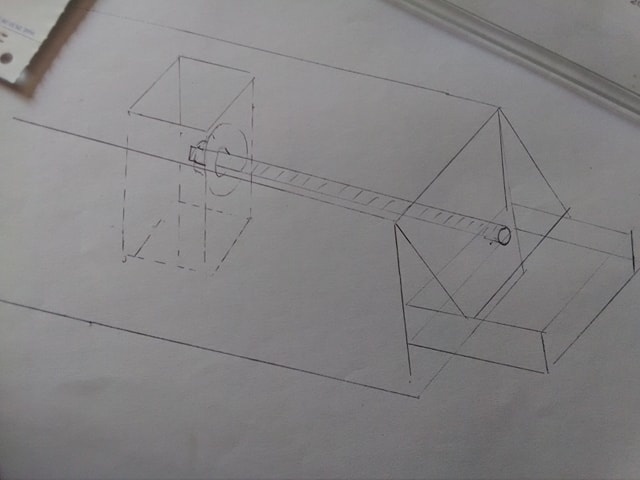

traduction ! c'est ce que je t'avais expliqué plus haut , quand tu moises les entraits,cela te permet de passer une tige filetée de part en part du poinçon, donc de reprendre la traction de façon optimum ;)
Sur un petit ouvrage comme ton kiosque , ce que tu as dessiné tiendra !

Santé !


Merci sylvainlefrancomtois

Super ce système ! J'avais vu cet assemblage en photo sans le comprendre. Ici, c'est clair.

vimilon43


Beau travail, je me vois bien déguster une bonne bière dessous...
