willy1009

Garage ossature bois

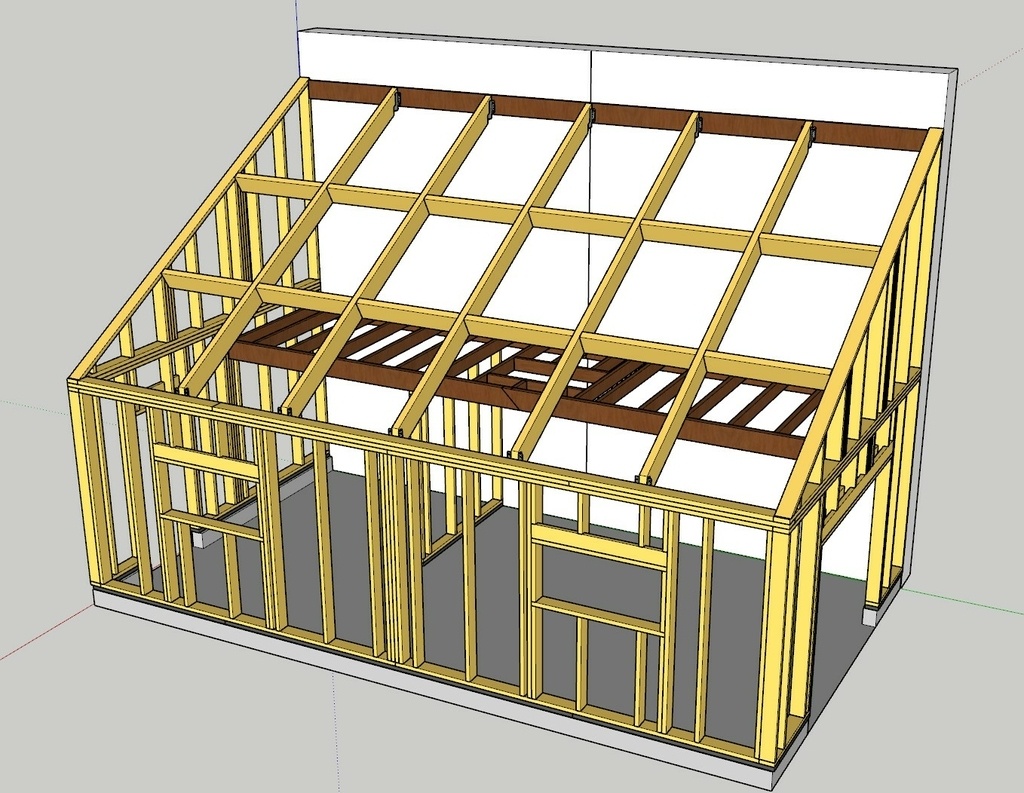

Plan de mon garage désormais construit, tout est à base de composant afin de pouvoir utiliser le plugin OpenCutList pour à l'époque faire ma liste d'achat.

J'utilise également les calques pour afficher uniquement les éléments que je souhaite.

Je le laisse ici à la disposition de chacun.

Mis à jour

Discussions

willy1009 a publié le plan "Garage ossature bois".
il y a 6 ans
sylvainlefrancomtois
( Modifié )

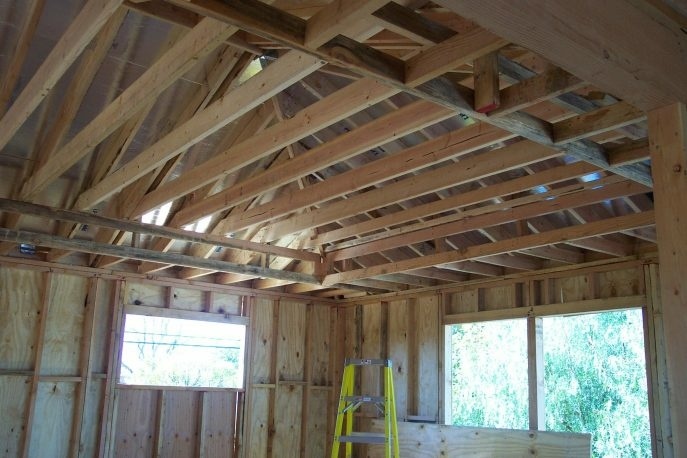

hello ici à l américaine (Balloon ) !! hometips.com/d...se-framing.html

Santé !
( Modifié )

Hello,

La partie marron, c'est une zone de stockage ?
Si oui, j'ai un sérieux doute sur le fait de s'ancrer au dessus de la porte ... Après, c'est un ressenti, il faut calculer.

Boris Beaulant

Je me suis fait la même réflexion ;)

willy1009

effectivement c'est une mezzanine de stockage. Pour répartir correctement la charge j'ai renforcé le linteau de la porte avec une section 220x75. Il supporte la mezzanine et une partie du poids de la toiture, mais les efforts pour celle-ci sont répartis.
Je dois faire les calculs

Boris Beaulant
( Modifié )

Salut willy1009, je ne vais pas t'apporter une grosse expertise charpente. Je ne maitrise pas ce domaine. Par contre, si ça peut t'aider, te donne quelques conseils Sketchup sur ta modélisation :

  • Tu as fais des composants de tes pièces de bois, c'est super. Mais le soucis, c'est que tu as des pièces identiques (comme les montants de l'ossature, par exemple) qui ne sont pas issues du même composant. C'est dommage, tu perds l'avantage du composant : à savoir que si tu en modifies un, toutes les copies sont modifiées.

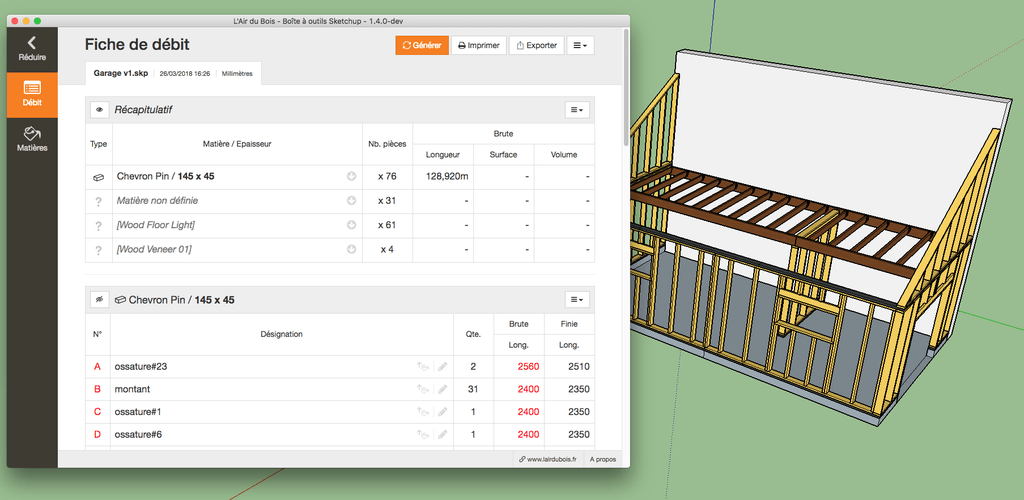

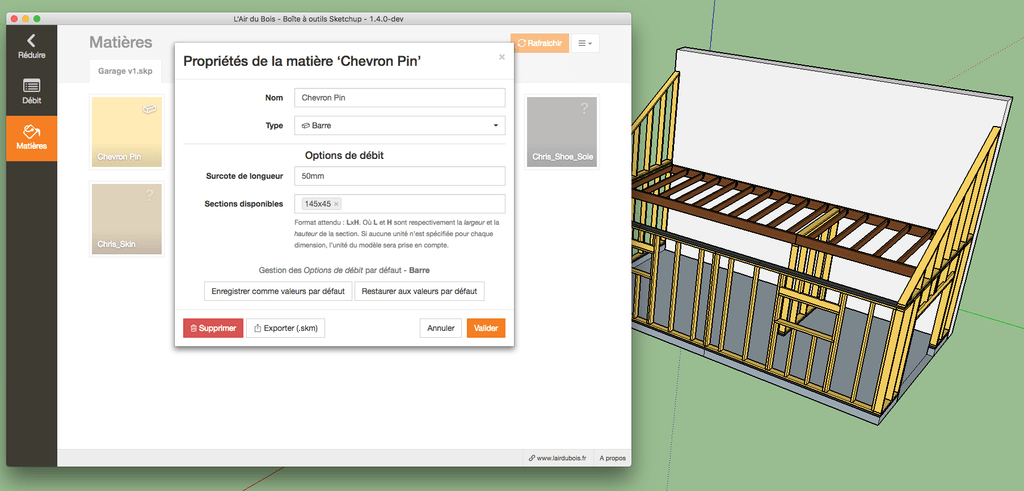

  • Ces derniers jours, j'ai travaillé à modifier le plugin de "Fiche de débit" de L'Air du Bois pour y intégrer une fonctionnalité qui pourrait bien te servir : définir des pièces de bois de type Barre (en gros des pièces qui ont une section fixe). Par contre, pour que ça marche bien il faudra retoucher un peu la structure de ton modèle (mieux nommer les composants, utiliser le même composant pour les pièces identiques, bien définir tes types de matières)
  • Une fois ton projet abouti, cette fiche pourra te donner toute la liste des pièces et un résumé de de ce que tu as besoin. Attention que ce résumé n'est pas à prendre sans réfléchir pour acheter le bois ;)

La nouvelle fonctionnalité de Barre n'est pas encore publié sur la version finale. Mais tu peux déjà essayer la version en développement du plugin en le téléchargeant ici.

Bien entendu, si tu es perdu, hésite pas à crier ;)

willy1009

Merci pour le plugin je vais jeter un oeil ce soir

Assa

Bonjour comment je fait pour lire le plant ça marche pas sur pdf

willy1009

Bonjour c'est indiqué qu'il s'agit d'un plan sketchup et non pdf. A ouvrir avec... sketchup suffit de lire.
