Boris Beaulant

Table d'appoint aux pieds démontables sans aucun outil


J'aime beaucoup les systèmes de transformation d'objets qui ne nécessitent pas l'utilisation d'autres outils que ce que l'objet apporte lui-même.

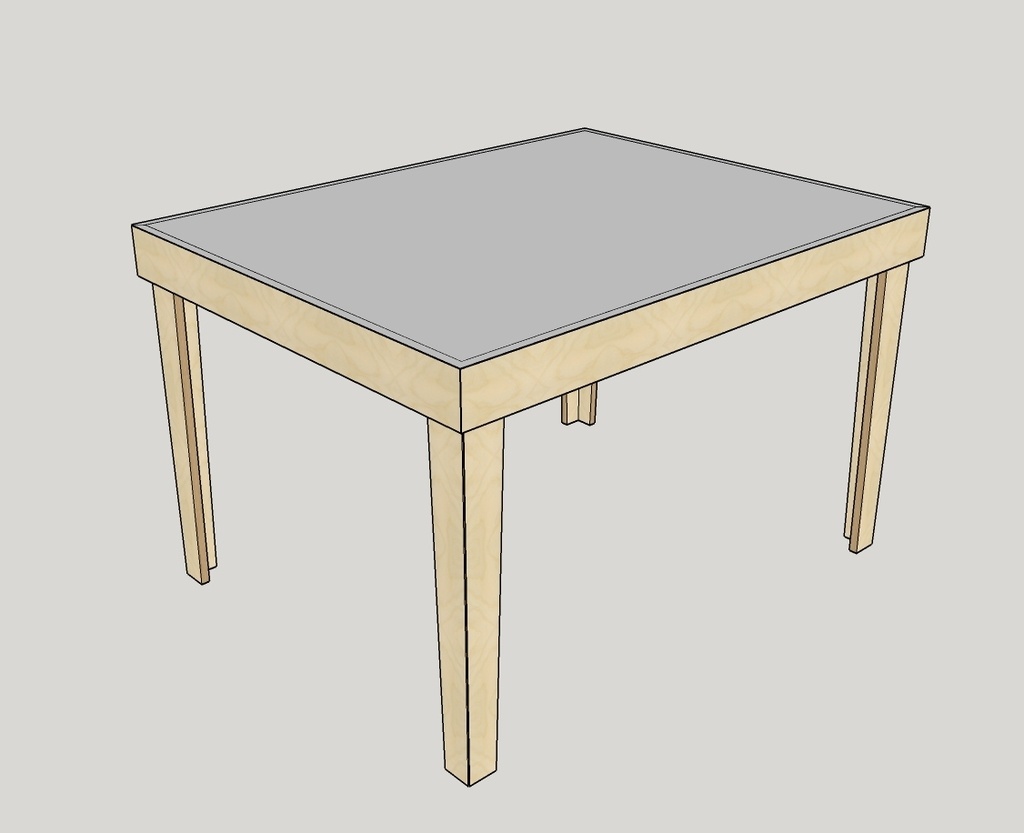

Alors voici la modélisation d'une table d'appoint aux pieds démontables sans aucun outil. C'est basique, mais pratique.

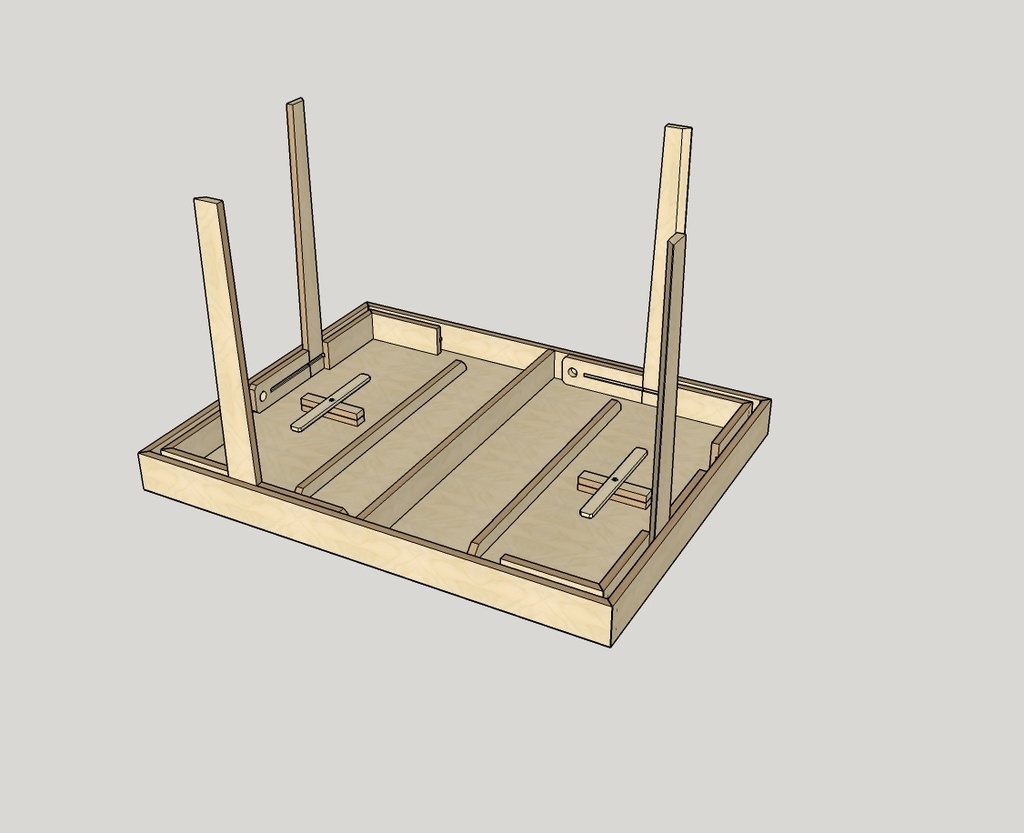

Les pieds se glissent et s'emboitent grâce à des rainures et sont maintenus en position par des petits aimants.

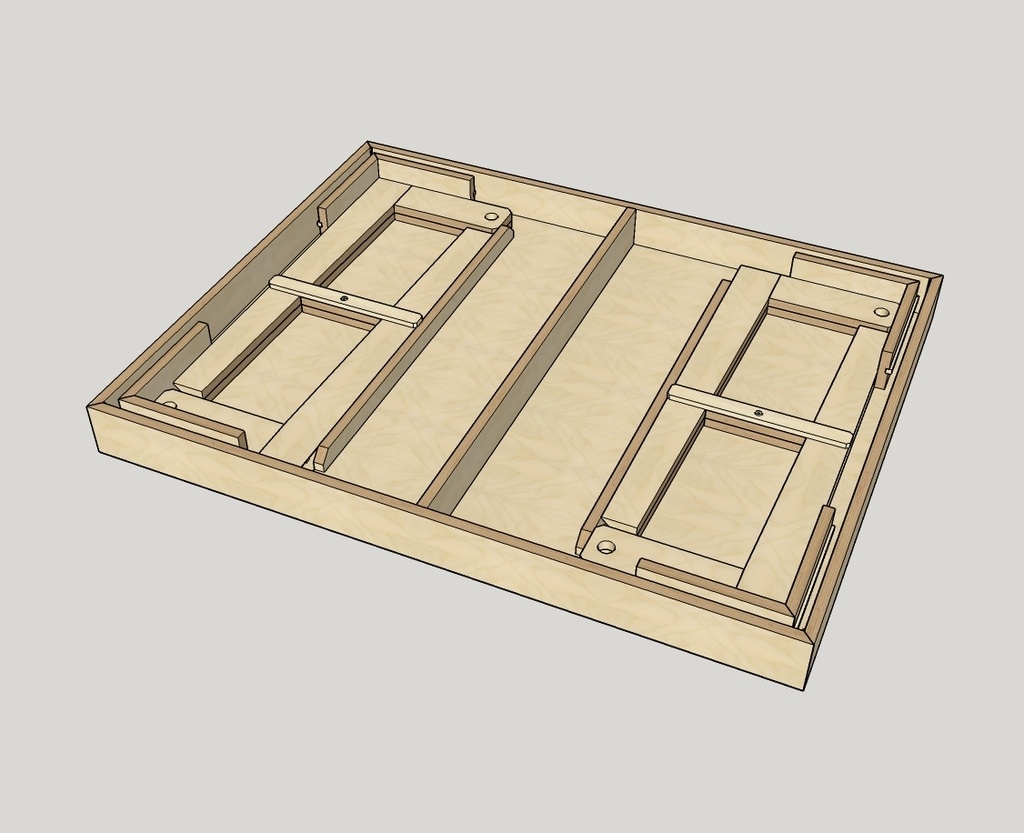

  • Le plateau fait 1200 x 940 mm et les 4 pieds se rangent dedans.
  • L'ensemble est réalisé dans une seule feuille de contreplaqué de bouleau de 18mm de 1520 x 2050 mm.
  • La surface du plateau est recouverte d'une feuille de stratifié.

💡 Ce plan est prêt à être utilisé avec OpenCutList afin de générer la fiche de débit et le calpinage de découpe du contreplaqué. .

Mis à jour

Publications associées


Discussions

Boris Beaulant a publié le plan "Table d'appoint aux pieds démontables sans aucun outil".
il y a 11 mois
Kentaro
( Modifié )

Eh ben, voila un "pas con" numéro 2 !! J'adorre...

Boris Beaulant

Héhé, content que ça te plaise :)

Kentaro

Pour une fois que je trouve une table bien... ;)

Non vraiment, c'est très très malin. Je crois que je vais te copier...

Il faudra peut-être faire en sorte de réunir les deux pièces de chaque pied en bas, pour qu'elles ne s"écartent pas. Mais un simple élastique retenu dans une petite encoche devrait suffire (ceci pour ne pas introduire de quincaillerie...)

Boris Beaulant

Kentaro Pour une fois que je trouve une table bien... ;)

👍👍 !

En fait, la table est fabriquée, alors je peux te dire mon secret pour éviter les élastiques : des aimants sur le chant à 45°.
Mais je veux des belles photos avant de publier la création pour montrer tout ça :)

Kentaro

Boris Beaulant Ah oui, malin malin!

J'avais eu il y a quelques années un projet de télescope qui se montait uniquement avec des aimants.

canawen
( Modifié )

Pas mal du tout ce principe ! Une petite interrogation sur la solidité des L intérieurs. Il risquent d'être bien sollicités pour la stabilité de la table. Comment sont-ils fixés sur le plateau, des lamellos ? Il serait possible de décaler les pieds stockés vers le milieu du plateau, ce qui offrirait de l'espace pour un petit renfort de ces L.
Mais sinon très bonne idée !

Boris Beaulant
( Modifié )

Salut canawen,

Les L intérieurs sont vissés au plateau par 6 vis chacun. C'est vrai que je n'ai pas fait apparaître ça dans la modélisation :) Et la ceinture extérieure est quant à elle collée + domino. Ca tient bien.
Vis qui sont ensuite recouvertes par le statifié.

Kentaro

Boris Beaulant Les plaques sont contre-alcollées en équerre, cela ne devrait pas bouger.

Boris Beaulant

Kentaro oui, tout à fait. Toute la rigidité de l'assemblage réside là :)

canawen

ok pour la rigidité aujourd'hui mais ce sera soumis à la fatigue et c'est peut-être là qu'un petit pourrait voir le jour. Un petit renfort doit être envisageable sans trop de problème.
A voir donc dans le temps comment ça tient pour voir s'il faut renforcer

canawen

"qu'un petit jeu pourrait voir le jour"

canawen

En regardant les photos, oui en fait ça doit être assez solide...

Niouniou
( Modifié )

Beau bouleau ! Je comprends mieux l'utilité des aimants sur les chants à 45 que j'ai vu sur insta ! ... Comment tu vas faire tes teasings (sans placement de produit en +...)??? (J'ai pas réussi à trouver le commentaire déclencheur d'ailleurs, mais bon c'est pas le + important)
Perso, ça me va très bien ce que tu postes ici et sur les autres réseaux sociaux. Tanpis pour insta !!

Boris Beaulant

J'ai supprimé ce qui parlait de cette table sur Insta :)

Niouniou

Boris Beaulant c'est pas une grosse perte (le commentaire, j'entends !)

Chris15
( Modifié )

Aucun doute cette table c'est le pied ! Bravo.

Boris Beaulant

Haha, merci Chris15 !

titie3325
( Modifié )

alors là, je suis sur le cul! tu es vraiment un artiste!!! j'adore ce procédé! simple rapide efficace !!! et en + pas très cher !!! franchement bravo Boris Beaulant !!!

Boris Beaulant

Haha, merci ! Je vais avouer que vos commentaires m'épatent. Je ne pensais pas avoir eu une idée plus magique que ça :)

titie3325

si si franchement !!! LE truc qui te fait chier que tu sais pas où ranger qui te prend une place de fou c'est bien un table d'appoint... et là, ton idée est juste fabuleuse! faudrait que tu penses à faire des brevets parfois de tes idées!!!

Greg51160
( Modifié )

Simple et ingénieux, ou ingénieux donc simple! Bravo. Petites questions, les deux pièces supportant les "rails de guidage" des pieds sont lamellées dans le plateau? Et à quoi sert la petite réglette dans l'angle de rencontre des deux pieds? Merci

Boris Beaulant

Merci :)

les deux pièces supportant les "rails de guidage" des pieds sont lamellées dans le plateau?

Elles sont vissées dans la plateau.

Et à quoi sert la petite réglette dans l'angle de rencontre des deux pieds?

A faire en sorte que les deux pieds s'alignent bien dans l'angle. Sinon on pourrait pousser le premier pied trop loin.

Greg51160

Ok merci!

J62

très astucieux, je dirais même ingénieux (comme à l'habitude.)
