Boris Beaulant

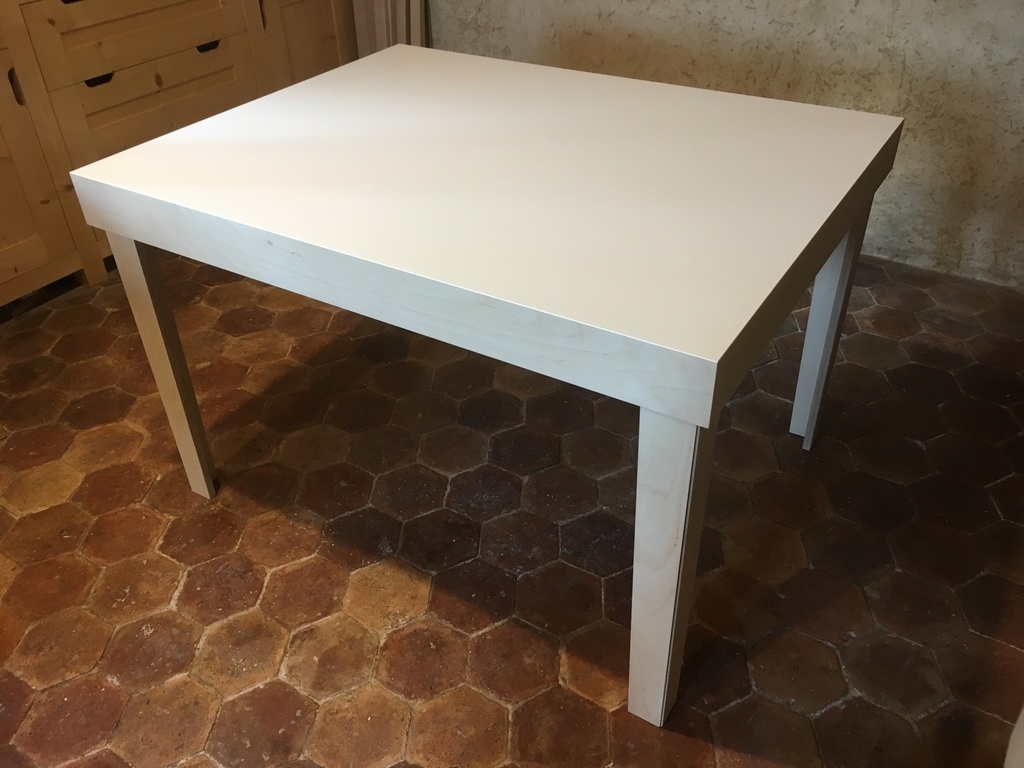

Table d'appoint aux pieds démontables sans aucun outil


Je suis toujours friand des systèmes de transformation d'objets qui ne nécessitent pas l'utilisation d'autres outils que ce que l'objet apporte lui-même. Alors lorsque j'ai eu la demande de réaliser une table d'appoint aux pieds démontables, les idées n'ont pas eu de mal à venir.
D'autant plus que le cahier des charges n'était pas si contraignant. Longueur, largeur et hauteur imposé et en faire quelques chose de "rangeable".

Dès qu'il est question de systèmes mécaniques, il est toujours préférable de partir sur un matériau un peu plus stable pour ne pas avoir de surprises dans le temps.
C'est donc assez naturellement que j'ai imaginé cette table sur la base d'une structure entièrement en contreplaqué bouleau.

Le contreplaqué est stable et le contreplaqué bouleau est dur et assez elegant pour en faire un pièce agréable à regarder.

Même si ce n'était pas vraiment au cahier des charges, il était intéressant pour l'usage de trouver un système à la fois simple et robuste pour le montage et démontage des pieds.
Qui dit simple, dit aussi sans outil à aller chercher ou vis à serrer desserrer.

Tout s'emboîte et se "colle" à l'aide de petit aimants bien placés.

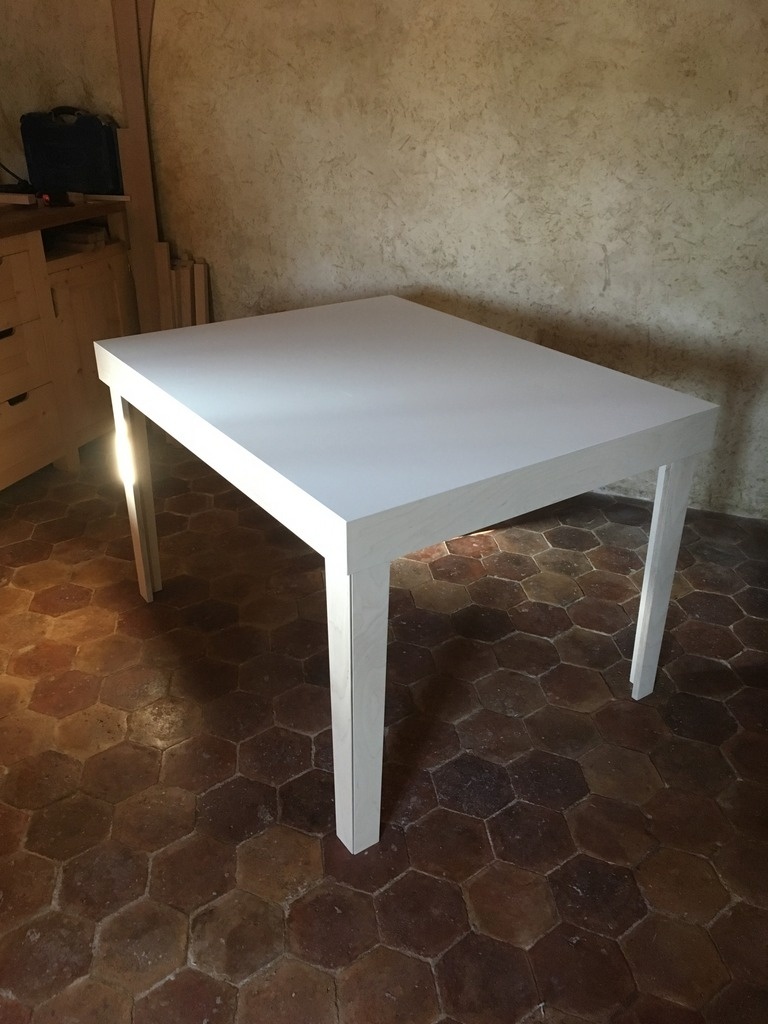

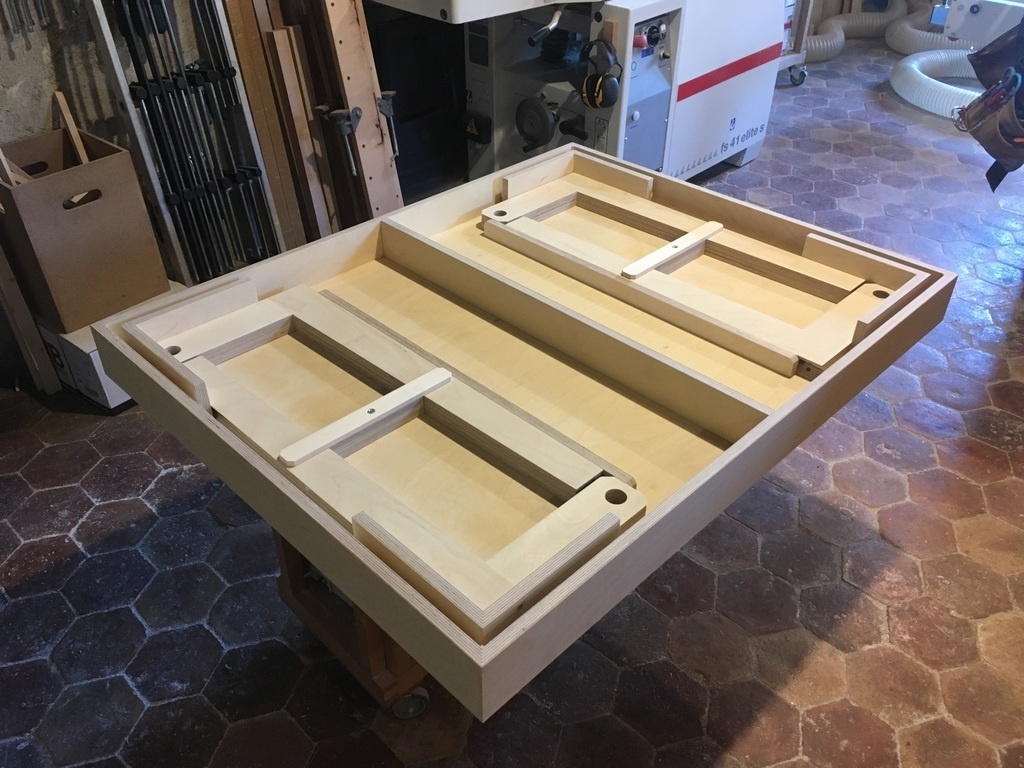

  • Le plateau fait 1200 x 940 mm et les 4 pieds (en fait 8 demi-pieds) se rangent dedans.
  • L'ensemble est réalisé dans une seule feuille de contreplaqué de bouleau de 18mm de 1520 x 2050 mm.
  • La surface du plateau est recouverte d'une feuille de stratifié compact de 1mm.

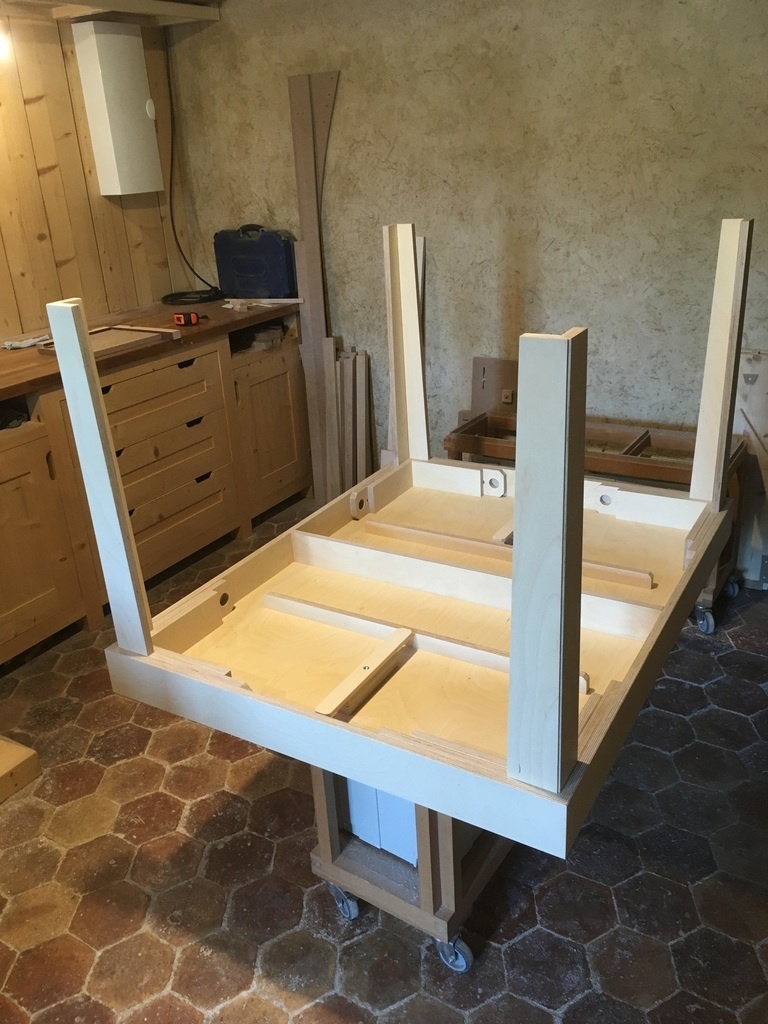

Bon, mais c'est bien gentil tout ce blabla, mais voici le montage en action :

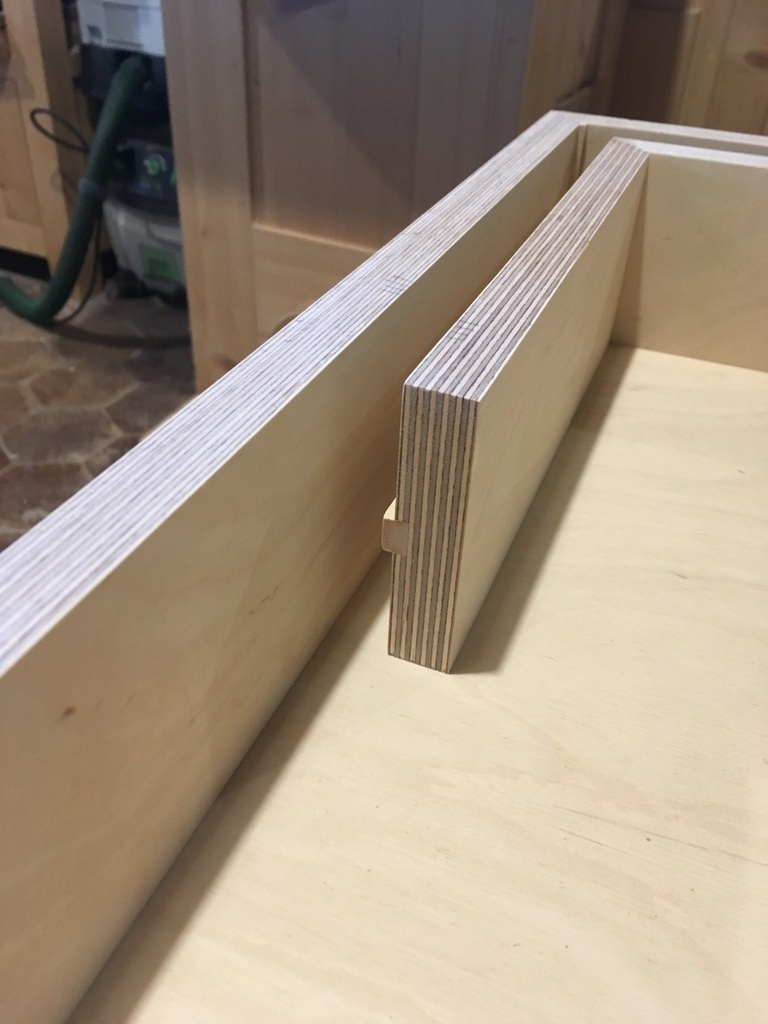

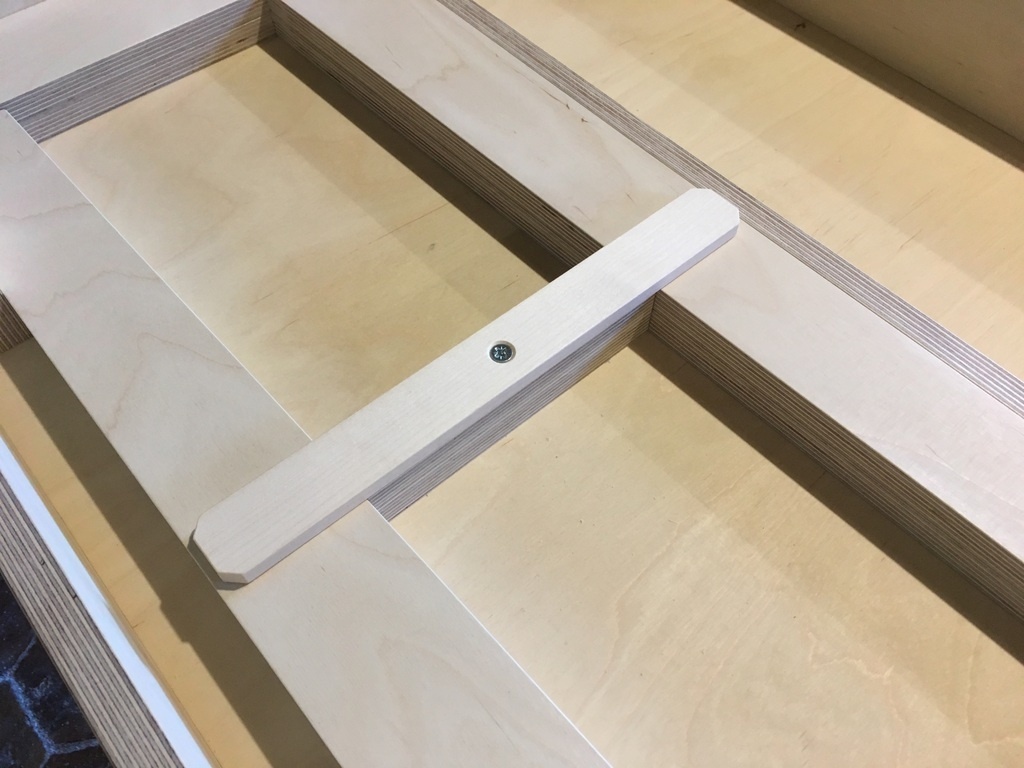

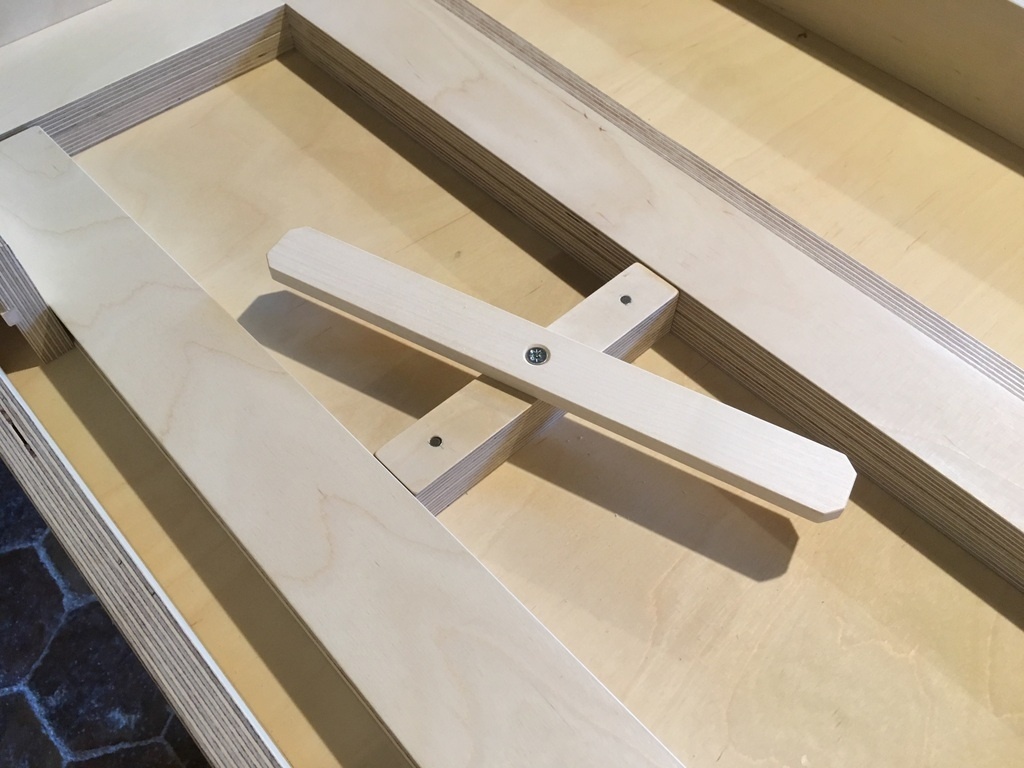

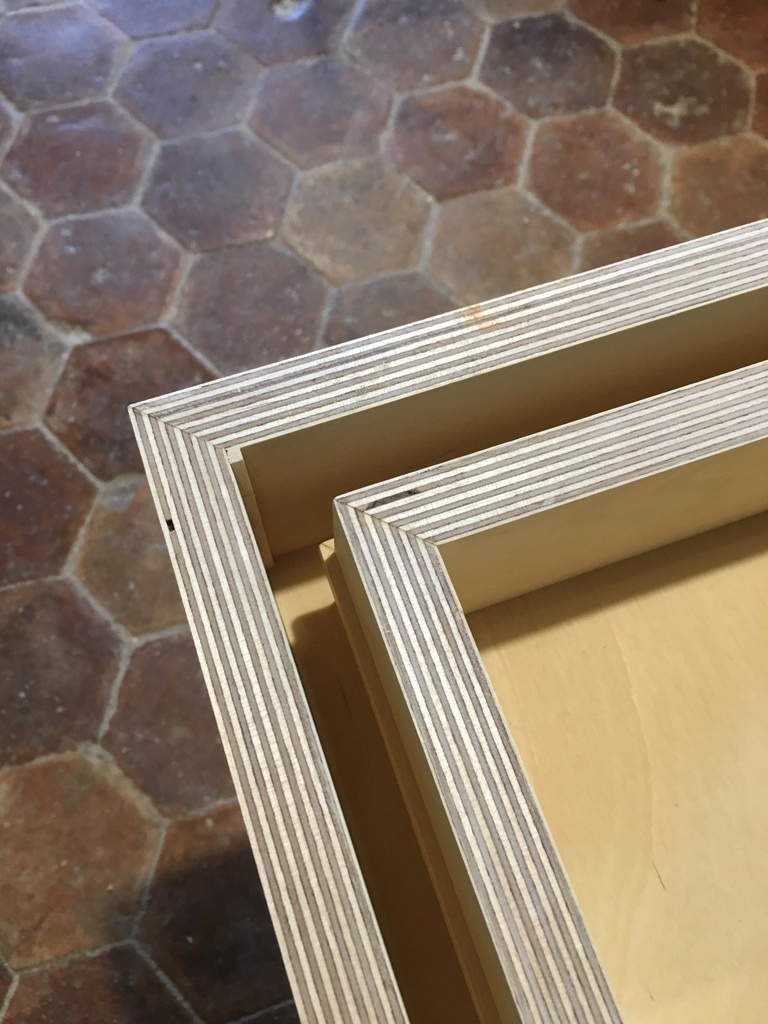

Un petit grossissement sur l'espace de rangement des pieds et les angle de glissement.

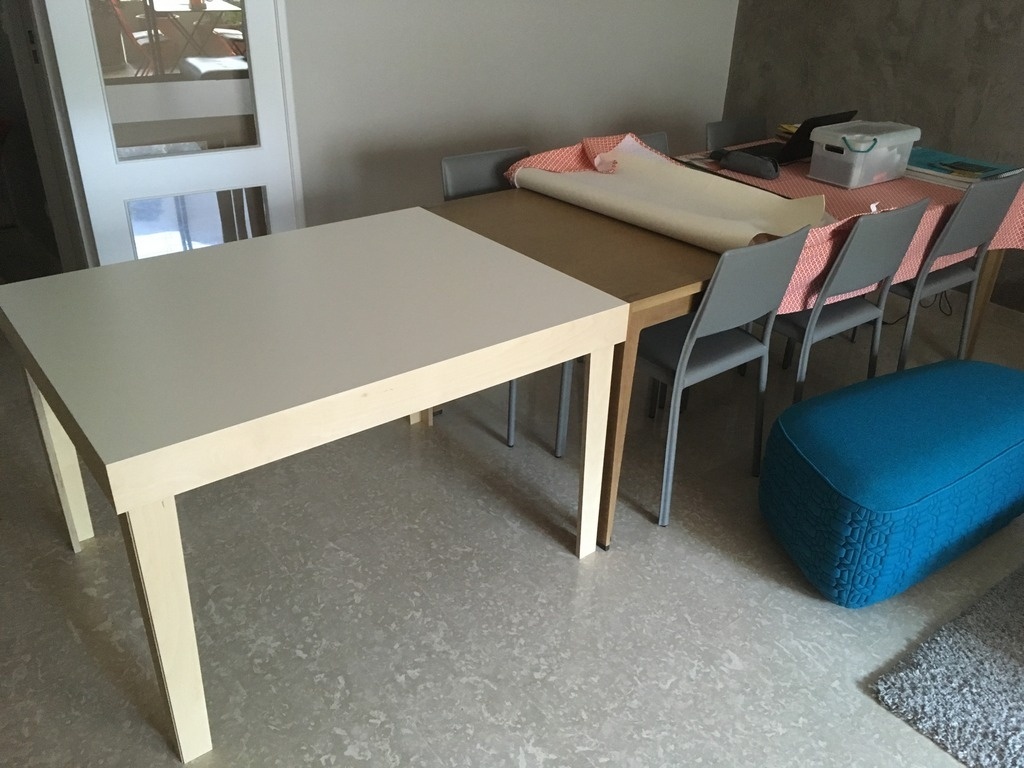

Et voici la table en prolongement de sa grande soeur.

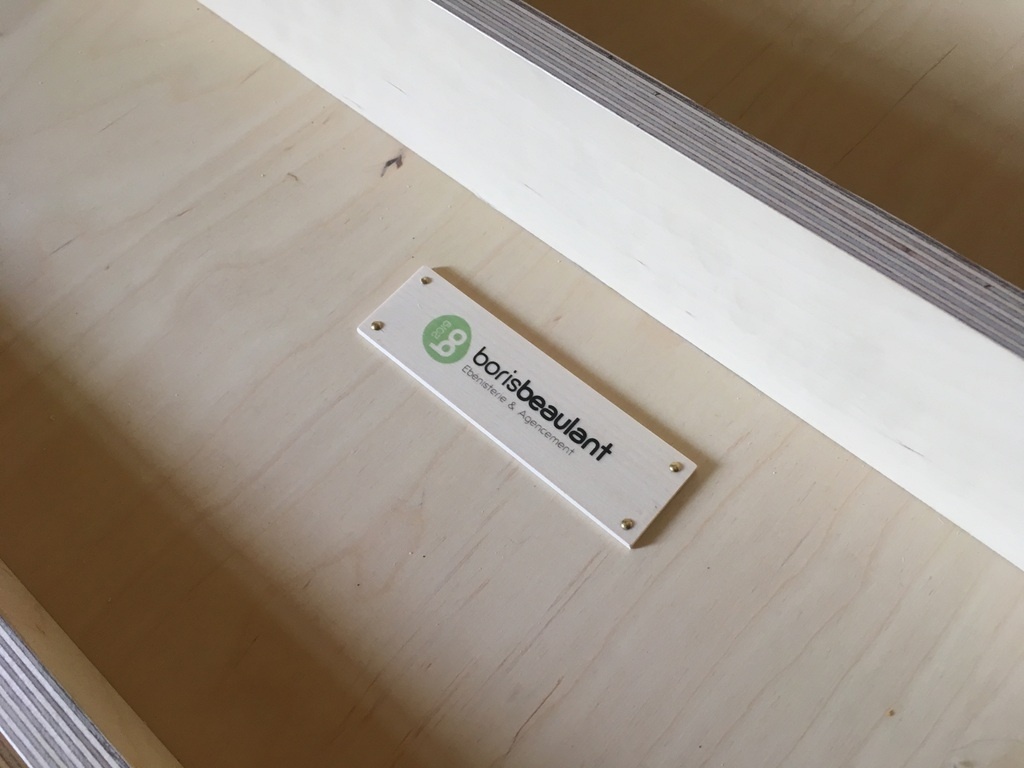

Et comme me l'a dit un grand sage, il faut signer ses créations ! Et si en plus ça fait autant plaisir au menuisier qu'au client, c'est chouette 👍

En espérant que ça vous plaira.

Bons copeaux à tous !

Mis à jour

Discussions

Boris Beaulant  a publié la création "Table d'appoint aux pieds démontables sans aucun outil".
il y a 4 ans
Kentaro
( Modifié )

Petit, tu es un Génie! J'adooooorrrree...

Boris Beaulant
( Modifié )

Arf, génie, je ne pense pas. Mais si tu veux voici la petite vidéo qui va bien pour voir le truc en action.

Kentaro

Alors la, cette vidéo, il faut qu'elle passe en boucle sur Pinterest, avec les videos des chinois avec leurs meubles à transformation... ;)

Nicolas DEVOUGE
( Modifié )

Bonjour Boris, si ma question te semble déplacée, sens toi libre de me rembarrer ;) mais je me demandais comment vous les pro gériez par exemple cette amélioration au niveau budgétaire ? Il doit y avoir un surcout de pièce / MO pour l'amélioration du rangement de la table, comment tu le vend au client ça ? Tu lui impose ? En tout cas super idée, je la met en favoris, ça me servira surement !

Bonne journée,

Nicolas

Boris Beaulant

Salut Nicolas. Ce n'est pas vraiment "une amélioration", parce que ça faisait partie de la demande du client (le faut que les pieds se démontent).
Pour le client, le but de travailler avec moi, c'était d'avoir une table à la largeur et hauteur exacte de la grande table et qu'en plus il puisse la ranger dans un petit espace.
Donc le chiffrage du projet avait déjà tous ces éléments en début de discussion.

Nicolas DEVOUGE

D'acc je comprend mieux, merci pour la réponse !

Ofriddy

Génial! Bravo!

Oak

Je crois que tu incarne ce que doit être ce métier pour perdurer : une permanente recherche d'évolution nécessaire à le rendre utile à notre époque.

Bien vu le système 👍🏻

stephhubert

bravo !

Thibault Jehl
( Modifié )

Ce petit plaisir de voir le "clac" des deux parties s'assembler fermement grâce aux aimants (qui ont l'air puissants)
C'est quoi le budget de ce genre d'aimants d'ailleurs (je vois pleins d'applications possibles)?

Boris Beaulant
( Modifié )

C'est quoi le budget de ce genre d'aimants d'ailleurs (je vois pleins d'applications possibles)?

0,60€ la pièce si tu n'en prends pas trop.

Gromic
( Modifié )

Ingénieuse et jolie réalisation.

La plaque signature est réalisée par toi ou par un prestataire ? Elle s’intègre bien dans l'ensemble

Boris Beaulant
( Modifié )

La plaque signature est réalisée par toi ou par un prestataire ?

C'est fait maison. Même méthode que mes cartes de visite.

FMJ
( Modifié )

Très chouette !
C'est dommage que tu n'aies pas signé BB. Ca aurait fait très Brigitte Bardot 🤒
La table est stable ? Aucun risque que les pieds ne flambent ? Car je suppose que l'astuce des aimants, c'est juste esthétique ? Je suppose que les pieds tiendraient très bien sans ?

Boris Beaulant
( Modifié )

La table est stable ?

Très !

Aucun risque que les pieds ne flambent ?

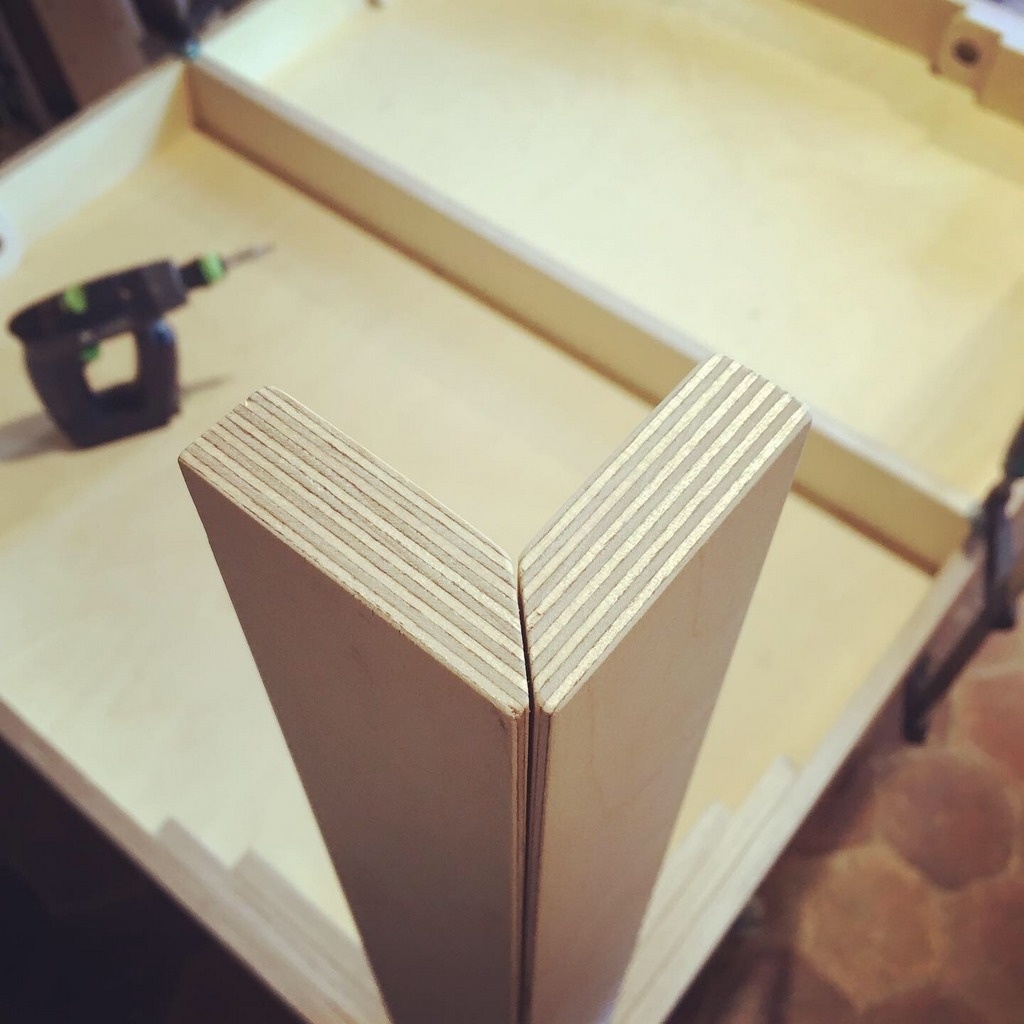

Aucun, car chaque demi pieds soutient l'autre dans la direction où il est faible (90°)

Car je suppose que l'astuce des aimants, c'est juste esthétique ?

Non, les aimants sont très importants. Sans, rien ne solidarise les demi-pieds entre eux et ils glisseraient de leur rainure en retournant la table.

Kentaro

C'est là où réside le génie...

tbim

Mieux qu'une certaine grande marque commençant par I et finissant par A 😉

sylvainlefrancomtois
( Modifié )

conception juste génial , à faire en mini série en variant les couleur ,voire pouvoir customiser a son gout une table par le client lui même (valchromat ,essences ...) cela ferais un tabac sur un salon !

ced21

+1 avec Sylvain!

Boris Beaulant

Hmm ... y a tant de monde que ça qui a besoin d'une table d'appoint ?

sylvainlefrancomtois
( Modifié )

Boris Beaulant D'appoint peut aussi dire de premier achat utilitaire facile a monter et démonter et a transporter (chez des jeunes en première installation par exemple)

Boris Beaulant
( Modifié )

sylvainlefrancomtois arf les jeunes, ça n'a pas d'argent à mettre dans une table aussi ...

Kentaro
( Modifié )

Boris Beaulant Tu proposes un kit, découpé à la cnc en grandes séries, avec assemblages par queues droites. A monter soi-même. Tout s'emboîte. Le pieds...

Tu proposes différentes versions, en taille, mais aussi en degré de légèreté. Je parie que cela peut faire une table de camping ultra légère en prenant du 9 mm. Et presque aussi rigide.

Tu proposes cela sur Kickstarter et/ou Ulule. La fortune te pend au nez, mon Ami!

Boris Beaulant

Haha, vous me dites tout ça le même jour où j'ai reçu un message assassin d'une personne qui a déposé le petit robot qui était en coups de projecteur aujourd'hui sur L'Air du Bois pour qu'on arrête immédiatement la copie si on veut pas finir devant la justice !

Mon dieu que toute cette agressivité gratuite me conforte dans ma philosophie du partage libre. Je ne serai pas riche, oui. Mais je ne me mettrai pas en collère contre des inconnus pour protéger des idées que je n'aurais de toutes façons pas eu sans les autres.

JLM63

mille fois bravo master Bori. Certains voient la vie qu'à travers le prisme des Euros mais pas des ... Heureux

stephhubert

totalement d'accord !!!

Kentaro
( Modifié )

Boris Beaulant Tu réponds au vilain qu'il se renseigne auprès de ses AAAAvocats, mais il est toujours licite de réaliser des copies de n'importe quoi à titre non commercial et même de les montrer à la face du monde. Point.

Sans parler du fait que ce genre de machin, on en trouve depuis bien longtemps n'importe où dans le monde et qu'il serait fort facile de prouver qu'il n'a pas l'antériorité.

Enfin, un brevet n'a de valeur que si on a le fric pour payer les baveux pour le défendre...

Enfin, être copié, c'est de la pub gratuite... d'ailleurs... ;)

gatien

Lol, la personne en question n'a pas lu la chartre du site? C'est de la pub pour vendre son robot qui est fait???
En tout cas, Boris, cette table est juste magique de simplicité

Boris Beaulant
( Modifié )

gatien c'est peut-être parce qu'il n'y a pas de charte :P

tbim
( Modifié )
gatien
( Modifié )

Boris Beaulant effectivement, juste une philosophie !!! Le terme était mal choisi

Niouniou

Pas de charte pour le site, mais il y a quand même les définitions des différentes licences que tu coches en postant...

rider360

J'admire toujours tes astuces et ta recherche de simplicité !
Bravo !!!

Philippe Gelard
( Modifié )

Salut Boris! le système est intelligent et le contreplaqué de bouleau est un matériau très souvent sous-estimé, je suis bien content que tu l'aie utilisé. J'ai cependant quelques questions, parce que je suis je suis un grand chipoteur en ce qui concerne l'esthétique. Comme cette table est faite pour seconder l'autre, pourquoi ne pas avoir fait des jambes qui s'amincissent vers le sol? et comme ton système le permet, pourquoi ne pas avoir mis la structure en retrait du bord du plateau, avais tu une aversion pour la tranche visible du contreplaqué? (Perso je trouve ces rainures colorées très élégantes).
Enfin une question technique: L'utilisation des aimants (néodymes?) est très intéressante, je suis surpris de leur efficacité. Cependant ils ne sont efficaces que si la colle utilisée pour les fixer l'est encore plus (efficace). Comment les as tu collés? Je pose la question parce que lors de la séparation des jambes, les aimants ne sont pas séparés par glissement (ce qui rend le travail de la colle plus simple). Il y a donc un risque que l'un des aimants se décolle car il reste aimanté à la jambe opposée… d'où le choix essentiel du type de colle…

Boris Beaulant
( Modifié )

Salut Boris! le système est intelligent et le contreplaqué de bouleau est un matériau très souvent sous-estimé, je suis bien content que tu l'aie utilisé.

Merci Philippe :)

pourquoi ne pas avoir fait des jambes qui s'amincissent vers le sol?

C'est le cas. 80mm en haut 60mm en bas. Je n'ai pas voulu descendre en dessous par peur de la fragilité que ça entraînerait. Par ailleurs, avec l'épaisseur de la ceinture du plateau (ça aurait juré à mes yeux).

pourquoi ne pas avoir mis la structure en retrait du bord du plateau

Parce que l'usage doit primer sur l'esthétique s'il faut trancher entre les deux. Plus les pieds sont dans leur coin, plus les convives sont à leur aise :)

vais tu une aversion pour la tranche visible du contreplaqué?

C'est pas sa plus belle face :)

je suis surpris de leur efficacité.

2,5kg par aimant.

Comment les as tu collés?

Haha, il ne sont pas collés ! Ils sont enfilés en force sur 8mm.

lors de la séparation des jambes, les aimants ne sont pas séparés par glissement

Oui, mais ce n'est pas une traction direct dans l'axe de l'aimant non plus, il y a 45° d'angle au décrochage.
Il faut 4 à 5 coups de marteau pour les insérer, je n'ai pas peur que 2,5kg de traction les fasse sortir :)

Philippe Gelard

Ok! merci pour toutes tes réponses! 🙂

Boris Beaulant

Il faut 4 à 5 coups de marteau pour les insérer, je n'ai pas peur que 2,5kg de traction les fasse sortir :)

D'ailleurs, le stress de cette étape, c'est de mettre un aimant à l'envers et de plus pouvoir le ressortir.

francknlogs

Sympa ce projet et bien pratique.

dependancesbois

C'est vraiment une super idee.
Ça ouvre des perspectives intéressantes pour des aménagements (d'atelier par ex!).
Merci du partage.

rbizard17
( Modifié )

salut boris, je suis en train de réaliser un meuble avec du stratifié compact hpl et je voulais savoir avec quelle colle tu as collé le tien sur le contreplaqué ?
merci d'avance

Boris Beaulant

Salut, avec la 332.0 de Kleiberit

rbizard17
( Modifié )

Boris Beaulant merci beaucoup
