Boisbarbu

Treteaux de charpente


J'ai retrouvé dans mes affaires quelques plans… CAP, BP…

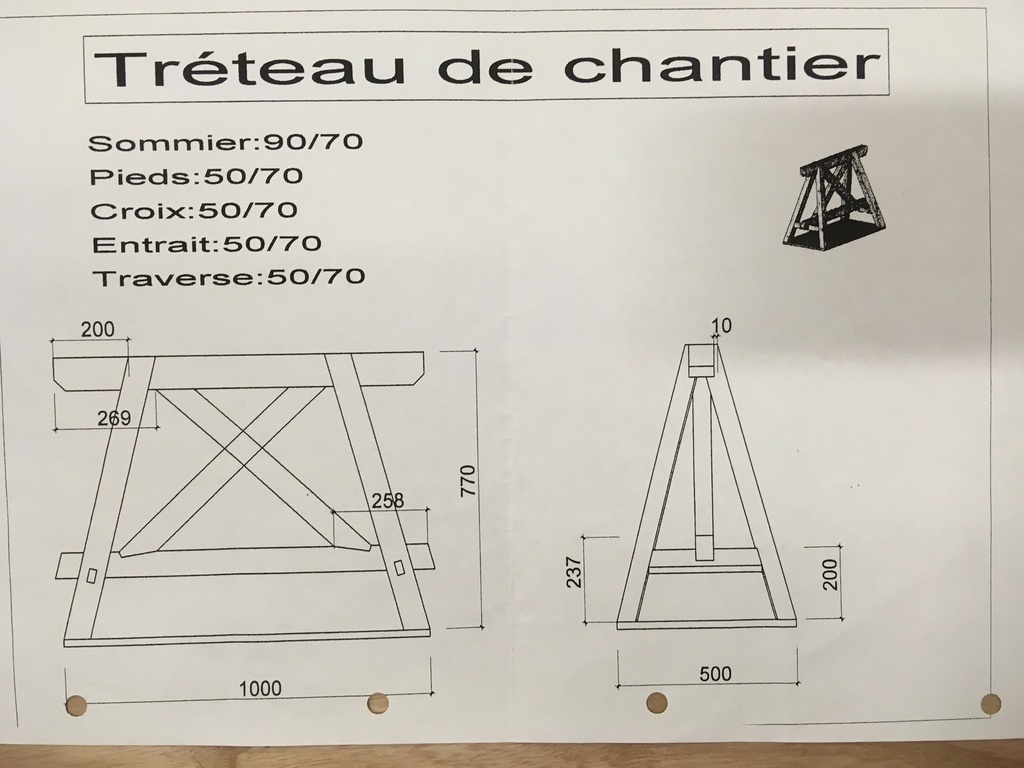

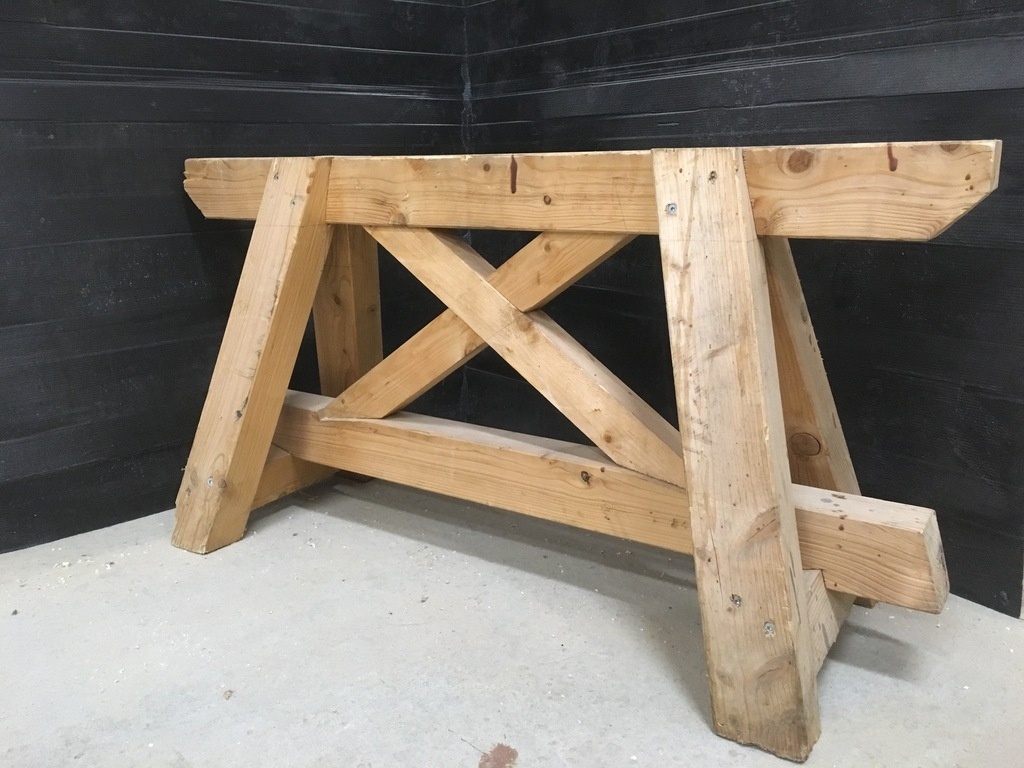

Celui-ci est un plan de tréteaux de chantier, très robuste, seul inconvénient : on ne peut pas empiler la paire quand elle ne sert pas.
A vrai dire, ce n'ai pas vraiment un plan de fabrication mais avec une calculette, si l'on connait la trigo, ou bien le pas à pas de sylvainlefrancomtois vous en viendrait à bout!

Je tiens à ajouter que j'ai contacté mon ancien formateur qui m'a donné son feu vert pour la publication de ce plan.


Discussions

Boisbarbu a publié le plan "Treteaux de charpente".
il y a 7 mois
Pascaltech

Un plan utile, merci.
Comment se croisent les deux traverses en X ? A mi-bois ? J'ai du mal à lire le plan, il y a un trait en trop : "Deux trais forts ne se coupent jamais" (sur une même pièce).

Boisbarbu
( Modifié )

C’est un mi-bois, en effet ce devrait être des pointillés!

Pascaltech

Merci.

Pascaltech

En quelle essence c'est fabriqué habituellement. Merci.

Boisbarbu
( Modifié )

Habituellement en épicéa ou sapin mais tu peux faire feux de ts bois!;)

Pascaltech
( Modifié )

Merci. Oui, je pense le réaliser dans un bois plus noble pour en faire un objet d'intérieur, avec des variants d'épaisseur et de section, mais aussi pour la vente dans les essences que tu proposes.
Je viens de regarder ton espace, j'aime bien la forme des autres tréteaux.

Boisbarbu

Merci, il sont un peu plus complexe à réaliser et un peu moins robuste pour un usage charpente mais ça collerai avec ton idée, interessante au passage, sinon il y a moyen d’en faire des supports à table basse... la photo jointe hauteur 50cm

Pascaltech

Boisbarbu Oui, avec un peu de forme décorative, ça peut le faire en intérieur.
C'est dans l'idée des tréteaux de table à dessin.
Tréteau dit "d'architecte"

Boisbarbu

Ha mais, j’ai des plans pour cela aussi!
