PapiEd

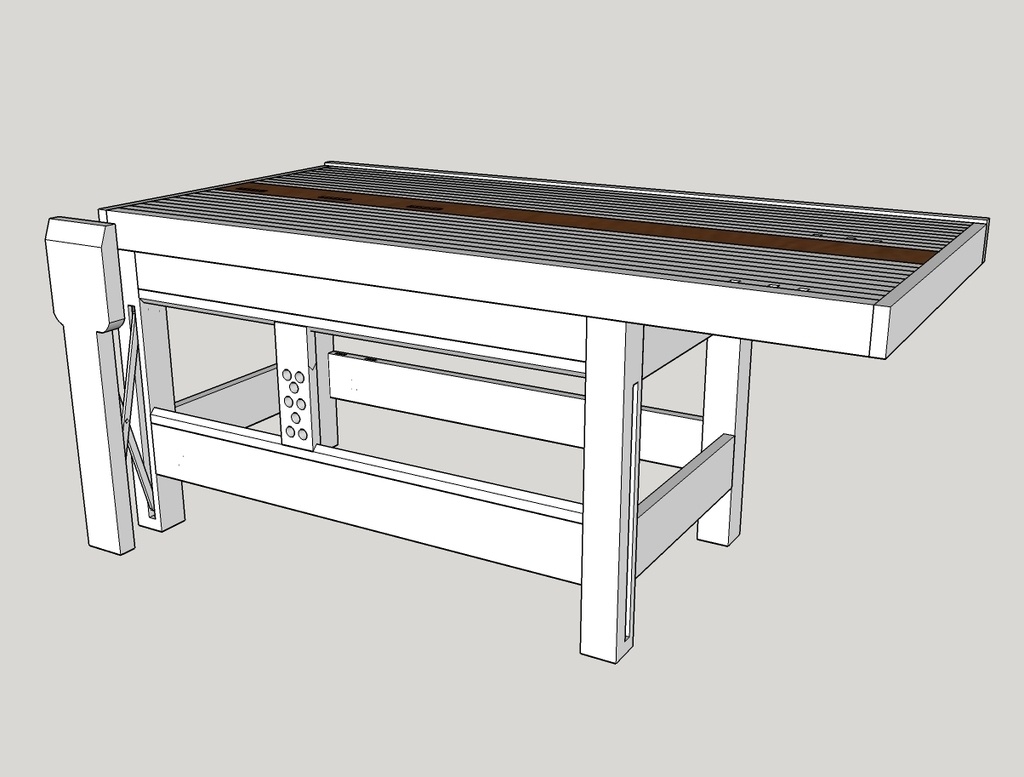

Etabli stule Roubo


Ayant refait l'intégralité de mon atelier, il me fallait un établi digne de se nom. Par souci d'économie et voulant malgré tout un système type Criss-Cross, trop cher, je me suis lancé dans la fabrication de cet établi en y incorporant un système d'ouverture de presse avant de fabrication perso. Retraité ayant travaillé dans la métallurgie, le métal ça me connait donc pas de soucis pour cela.
Descriptif pour la fabrication du système: 2 barres d'acier rectifiées de section 10x20x600mm. Pour la fixation dans le pied et la presse, 2 morceaux d'acier étiré en U de la longueur que vous voulez, moi ces morceaux font 45 de long, 15 extérieur et rectifié à 20mm hauteur des joues. 2 axes de 6 et 1 axe de 8 pour l'articulation et le tour est joué. Une vis de presse du commerce pour compléter la presse. Cela fonctionne très bien pour un coût 4 fois moins cher que le vrai criss-cross. Les dimensions des éléments et l'établi sont a adapter aux besoins individuels. Pour ma part, j'aime bien travailler sur un établi dont la profondeur me permet de poser et de travailler des pièces dont les dimensions dépassent souvent la profondeur des établis standard.

Bon bricolage à tous.

Mis à jour

Discussions

PapiEd a publié le plan "Etabli stule Roubo".
il y a 4 ans
tranquille16

Bonjour
Belle réalisation que je voudrais prendre en référence mais je dispose de sketchup 2016.
Est il possible de faire une copie pour cette version plus ancienne.
Amicalement

PapiEd

Bonjour Tranquille16. J'espère que le plan en version 2016 peut être téléchargé car je viens de faire la modif pour le téléchargement. Bon bricolage.

tranquille16

Merci pour cette réactivité.
