trente six seb

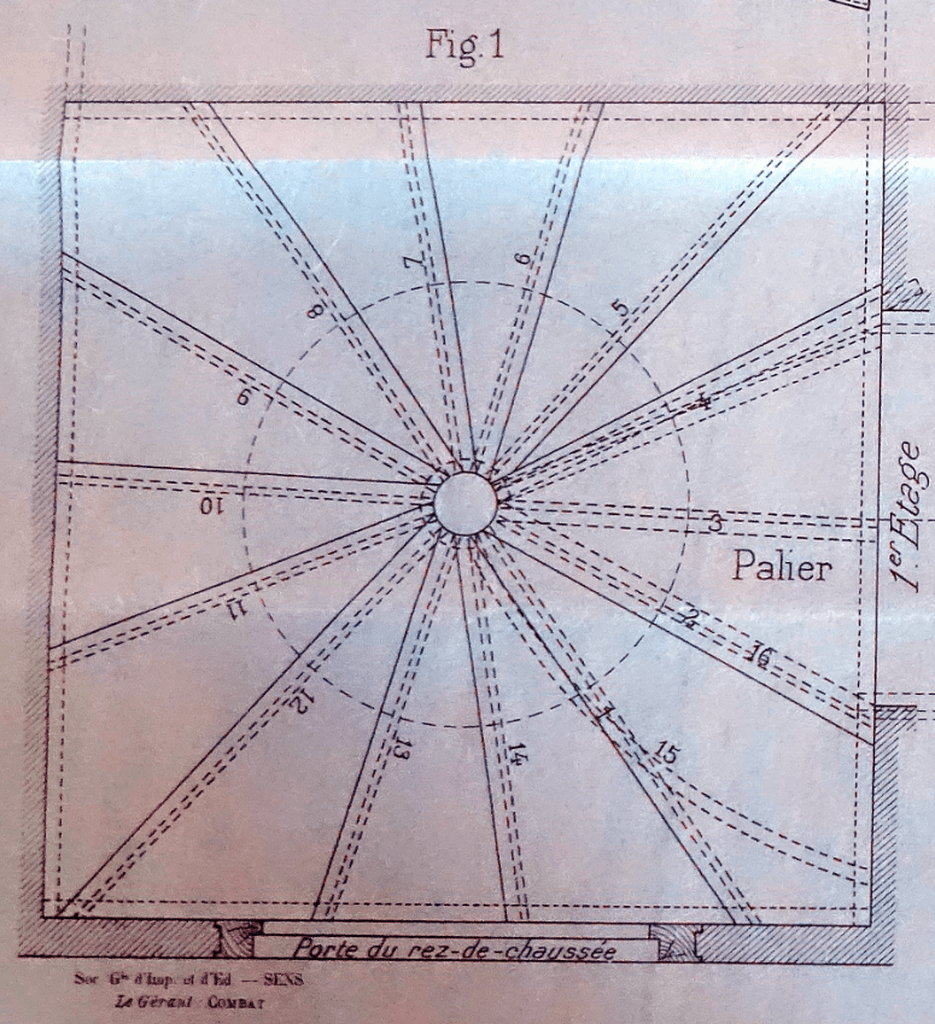

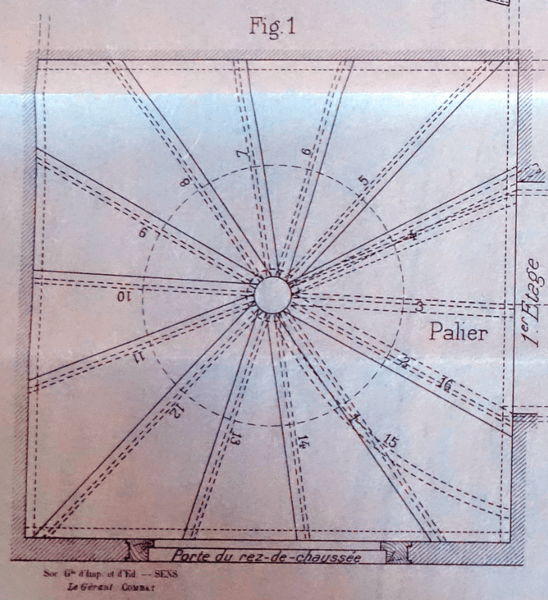

Escalier à noyau plein sur plan carré


Voici à novueau un escalier.
Ce n'est toujous pas moi qui l'ai fait et il est encore extrait de "Menuiserie - Journal technique et commercial des industries du bois" mais du n°9 3ème année (septembre 1925).

Ce numéro comprend une planche hors texte de 51 x 40 cm.

Les explications sont à l'intérieur de la revue, en page 18 du pdf (la pagination de la revue doit partir de la page 1 en janvier et se poursuivre jusqu'en décembre).

Aussi vous trouverez :

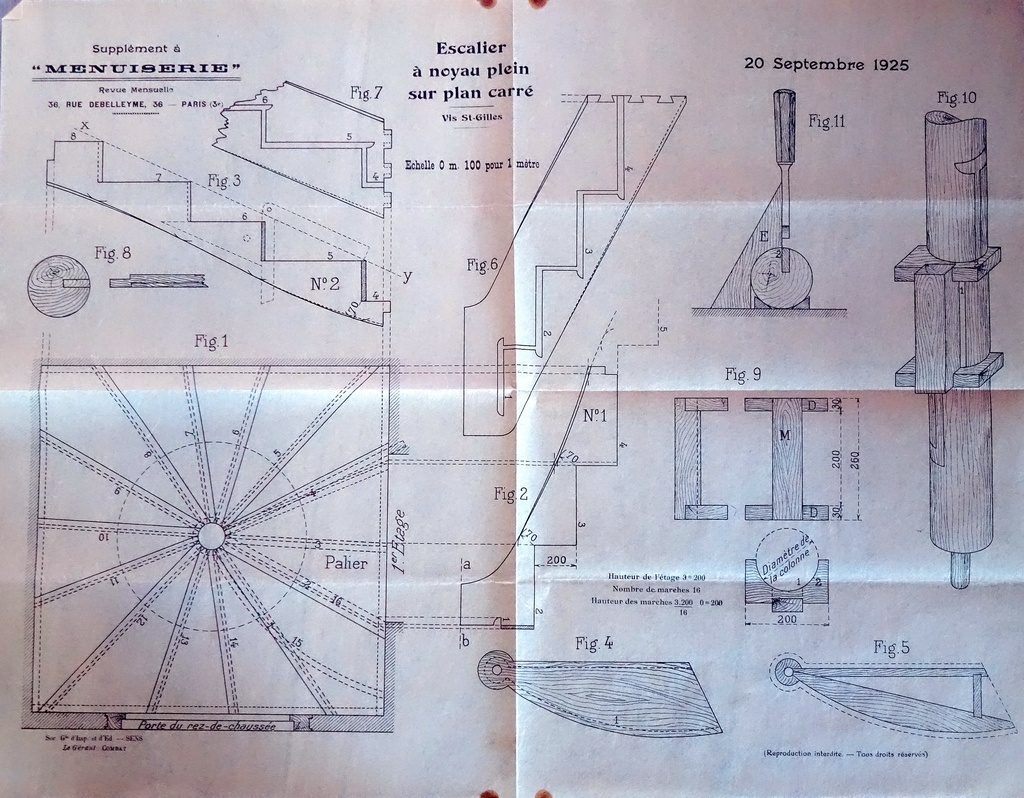

  • les 4 planches du plan en pdf
  • le numéro complet de la revue en pdf
  • la photo du plan en vitrine
  • le lien vers la photo en haute résolution ici : flickr.com/pho...57712723827118/

Par ailleurs, je vais publier une trouvaille concernant les 2 numéros de "Menuiserie" que j'ai trouvé et numérisé (un second plan d'escalier est publié).
