Boris Beaulant

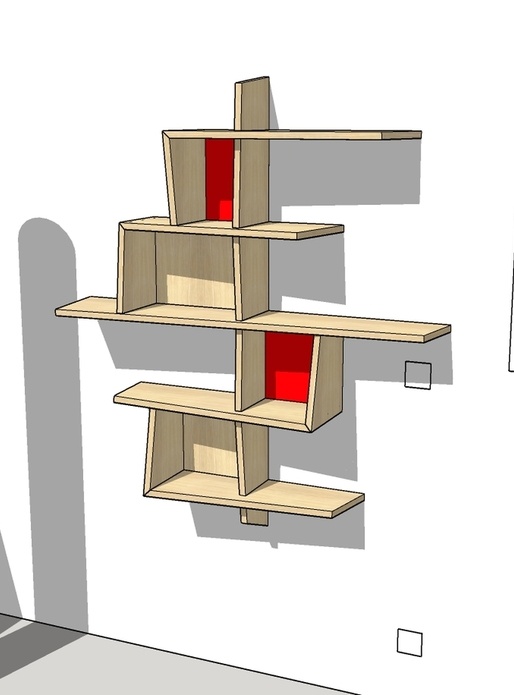

Petite bibliothèque murale

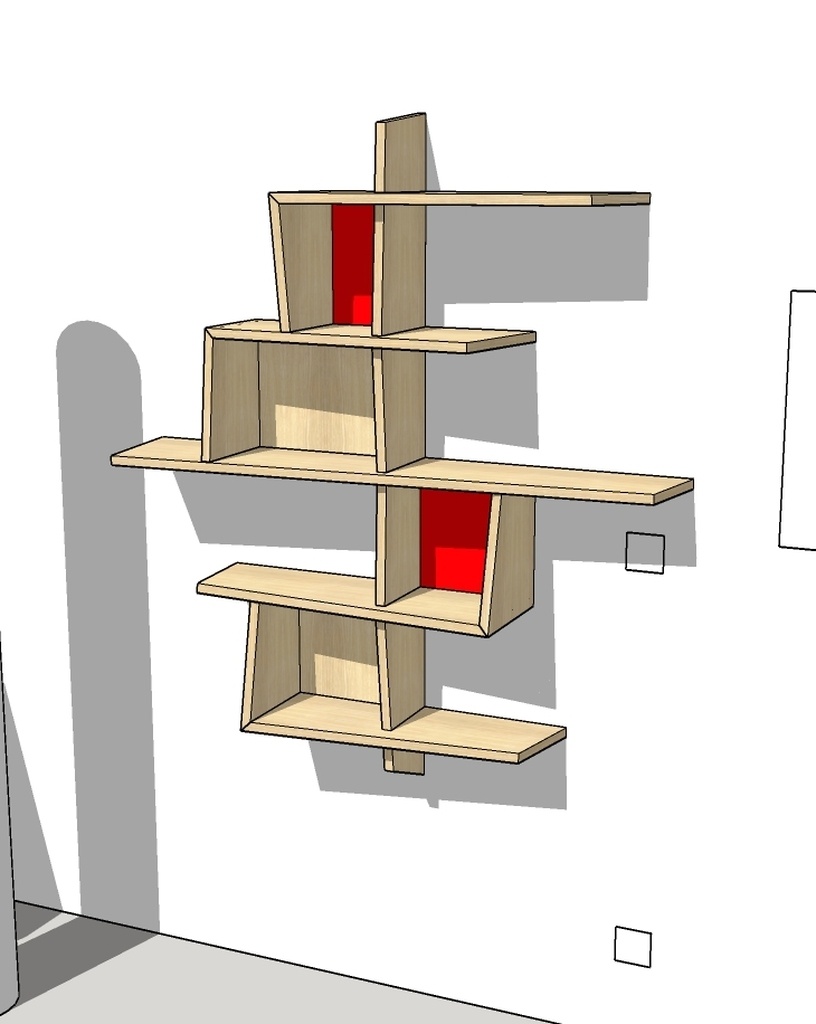

Modélisation 3D d'une petite bibliothèque murale avec une face très "carrée" et une esthétique de côté très déstructurée.

L'ensemble se destine à être fixé à un mur par le système de "French Cleat".

💡 Ce plan est prêt à être utilisé avec OpenCutList afin de générer la fiche de débit et le calepinage de découpe des panneaux.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié le plan "Petite bibliothèque murale".
il y a 3 ans
AtelierDZT
( Modifié )

Merci beaucoup pour le partage.
Boris Beaulant, peux-tu donner plus de précision sur ces choix d'assemblages ? (Domino et/ou clamex)
Je fais de la "rétro ingénierie" avec tes plans car je trouve que de nombreux éléments sont excellent. Le diable est dans les détails !!

Boris Beaulant

Clamex pour un montage sur place et faciliter le transport. Et Domino où les clamex rentraient pas.

delphinevarrel

Boris Beaulant Les calmes plexus auraient pu rentrer non? mais peut être n'étaient ils pas encore commercialisés?

Boris Beaulant

delphinevarrel oui. Mais ça faisait acheter une boîte de à 150€ pour en utiliser peu 😉

delphinevarrel

Boris Beaulant effectivement alors les dominos étaient un choix judicieux😉

Cinq Sens du Bois

Merci d'avoir partagé ton travail :) !

JLM63

Excellent! merci du partage et même question que le "boss"

Charmousse

Léonard avait bien raison. On voit tellement de réalisations techniquement difficiles certes mais tellement peu esthétiques. Enfin du beau dans la simplicité apparente.

Macgregor
( Modifié )

Bonjour, serait-il possible d’avoir le plan en PDF pour ceux qui sont sur Mac et qui n’ont pas le fameux logiciel skeptchup...
Merci beaucoup par avance et très belle réalisation,félicitations,ça donne envie de faire d’autres modèles comme cette étagère non ? 😉

Boris Beaulant
( Modifié )

Haha, mac ou pas mac, SketchUp est disponible pour tout le monde ici 😉.
Sans compter que SketchUp 2017 (Gratuit) tourne parfaitement sur Mac (lien ici). Pire ce plan a été fait sur un Mac.

Merci de l'intérêt que tu portes à ce plan. Mais plus généralement, je pense qu'il y a bien plus d'informations dans un modèle 3D que dans un plan 2D. Sans compter que c'est peut-être con à dire, mais c'est déjà pas mal que je partage gratuitement ce plan et je me vois pas faire de la mise en page 2D que je ne fais même pas pour ma propre utilisation.
Sachons apprécier ce qui nous est offert.

ça donne envie de faire d’autres modèles comme cette étagère non ?

C'est vrai. On verra ce qu'on me demande de faire :)

Tontonduchablais
( Modifié )

Bonjour Boris, et merci pour ce partage encore une fois très inspirant. Je sais que tu es un utilisateur de la domino, et j'aimerais avoir ton avis sur les dominos démontables? Ou plutôt pourquoi tu leur a préféré les calmex sur ce projet? D'avance merci

Boris Beaulant
( Modifié )

J'ai pas essayé les dominos démontables. Je saurai pas me prononcer clairement dessus.
Mais sur le papier (pour les petits), ils apportent une solution dans moins de cas. Et voici ce que je pointerai comme "défaut".

  • plus encombrant
  • trou de serrage énorme
  • pas prévu pour être utilisé dans les coupes biaises
  • Impossible d'empiler les pièces démontées avec la quincaillerie en place

C'est ce qui m'avais fait me tourner vers le clamex.

Tontonduchablais

Boris Beaulant oui c'est vrai que pour ça, la clamex coches toutes les cases. Je pense que les 2 machines apportent une bonne complémentarité à l'atelier. J'utilise la dominos depuis quelques années, et depuis l'année dernière les dominos démontables, mais il me manque tout de même une lamello dans certains cas... prochain investissement surement

Atelier bois couleur
( Modifié )

Bonjour Boris Beaulant , Le détail de tes plan est un régal. Pour le dessin des assemblages, tu utilise VMS_Up ou une autre méthode ?

Boris Beaulant

Merci :)
Non pas de plugin pour les assemblages. Je les pose à la main. Avec les composants configurés pour se présenter automatiquement à la bonne face, ça se fait assez rapidement.
