Bonjour,

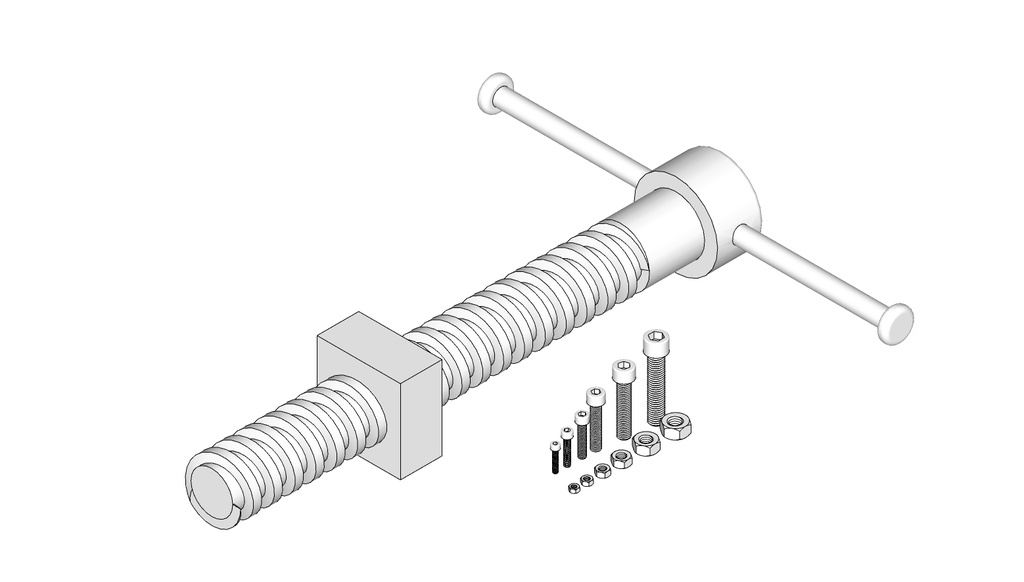

Par ces temps maussades, je m'occupe, je vous partage cette bibliothèque d'éléments mécaniques qui peuvent servir pour agrémenter les études.
Faites en bon usage.

Xavier

Mis à jour

Publications associées


Discussions

Xavier  a publié le plan "Eléments mécaniques Sketchup".
il y a 4 mois
Ara

Super, merci !

Jean Galmot

Merci.

PapyAlain
( Modifié )

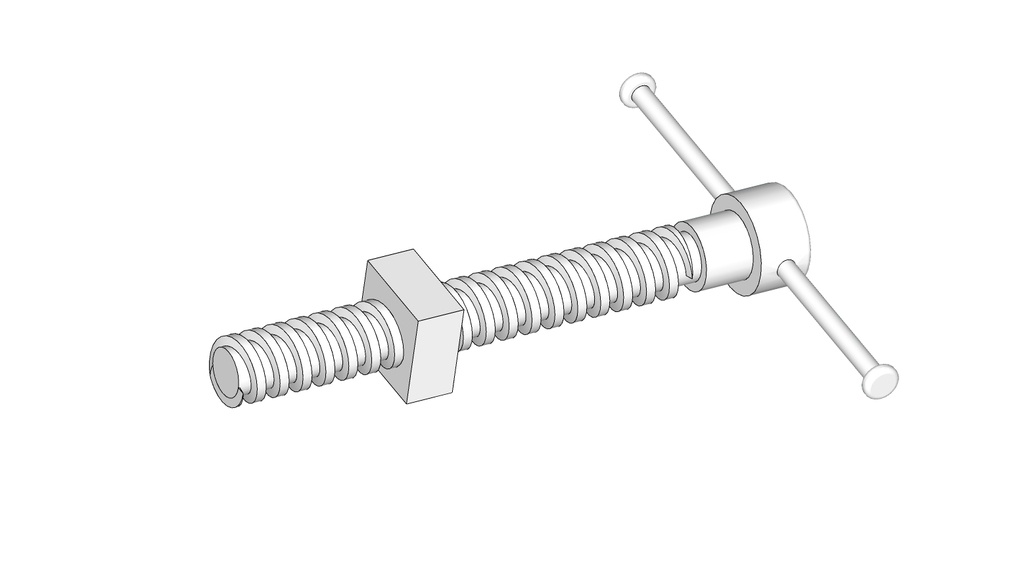

Vis profil carré : Dessin d'illustration ne représentant pas une pièce réalisable et fonctionnelle telle que présentée, dommage.

Xavier

Voila Papy Alain, j'ai ajouté la gorge de dégagement 😉

PapyAlain

Un chanfrein d'entrée serait bienvenu aussi ;) D'autre part le format Sketchup n'est pas universel, pour un large partage, un export format du genre dxf permet une plus large réutilisation ... Bonne journée !

Xavier

PapyAlain

Le but initial est d'améliorer la présentation sur Sketchup, pas de faire des fichiers en vue d'usinage, pour cela j'utilise Solidworks.

PapyAlain

SolidWorks n'est pas mieux en terme de partage ... et encore moins un logiciel de modélisation "libre"

Xavier

PapyAlain
apportez vos idées plutôt que critiquer, regardez bien le but de cette démarche.

PapyAlain

Il me semble que vous vous méprenez sur le sens "critique" de mon intervention. L'Air du Bois est une plateforme Open Source de partage collaboratif (je n'invente pas, c'est dans la présentation du site), Il me semble normal que les publications soient destinées à tous, pouvant être récupérées par des utilisateurs ne disposant que de logiciels "libres". Le format Sketchup est propriétaire et souvent les utilisateurs ne se limitent pas à une version légale ou "free", la majorité des "utilisateur" Solidworks travaillent sur des version piratées. On trouve dans le "libre" de vrais logiciels de conception paramétriques, avec bibliothèque d'objets, capables d'importer des ressources mises à disposition par les fabricants.

Ara

Ben disons que quand quelqu'un fait quelque chose pour lui-même, et qu'il se dit "tiens, ça peut servir à d'autres, je vais le partager", et qu'il le publie ici, je pense que L'Air du Bois a joué son rôle.

J'ai téléchargé le fichier en espérant qu'il y ait des vis à bois dedans et il n'y en a pas, mais je ne l'ai pas dit parce que c'est déjà très bien ce qu'il y a dedans et je ne vais pas lui demander de les faire.

Et si un jour de fais des vis à bois pour compléter la collection, je les publierai aussi. On s'enrichit des autres et on complète si besoin, tu vois...

bourakdavid

Ara oui tout a fait, si tous le monde publie quelque chose on pourrais assemblé nos effort pour crée quelque chose tous ensemble, comme travailler en équipe 😜

Xavier

Ara
Merci de ce commentaire; en ce qui concerne les vis à bois j'y pensais mais c'est un peu plus complexe mais je n'ai pas encore jeté l'éponge.

Xavier

Ara

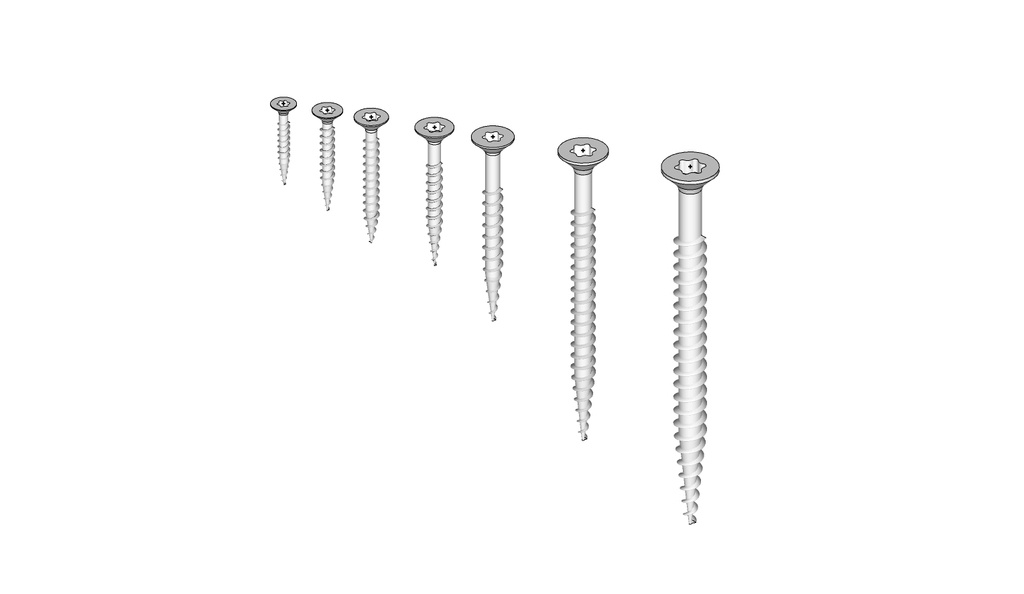

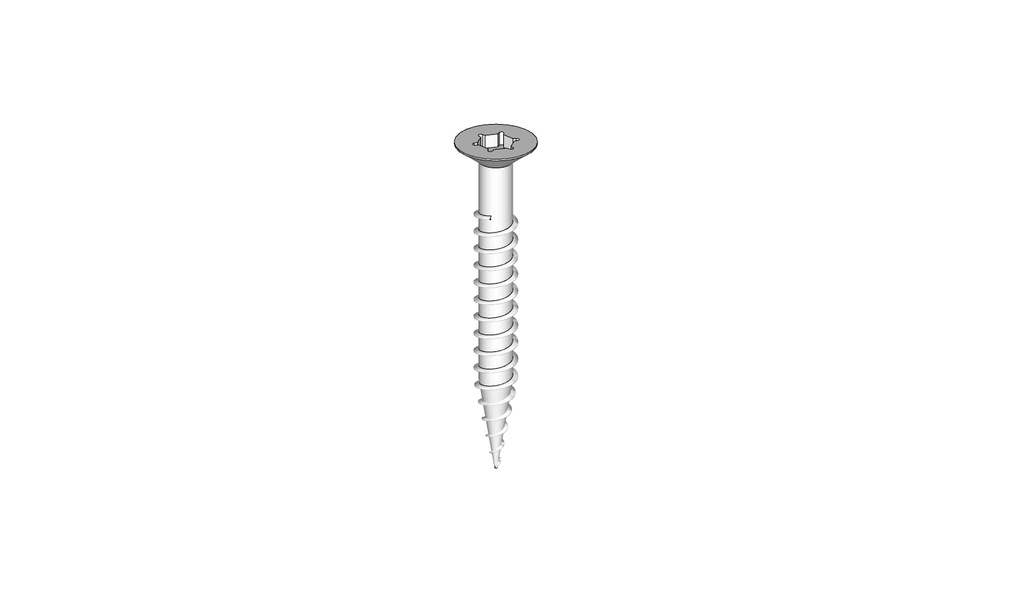

Un petit essai vite fait pour vis à bois sans cotes précises, juste pour visualisation

PapyAlain

Xavier Nettement plus rapide que de passer par une bibliothèque de modèles CAO gratuite comme PARTcommunity !!! :) :) :)

Ara

Xavier trop nul, c'est une torx !
(nan, je déconne !)

Je suis épaté de voir ce que vous arrivez à faire avec Sketchup (moi j'en suis aux planches, chevrons, trous droits, coupe de travers...) !

Xavier

Ara
Il y a de bons tutos, souvent en anglais mais pour moi ce n'est pas un problème, ensuite il faut bien choisir ses plugins ça aide beaucoup, par exemple pour le filet des vis à bois c'est : Draw Whorl 2

Xavier

PapyAlain
Trouvez moi un fichier sketchup qui représente ce que j'ai réalisé et partagé et on en reparle, vous oubliez l'essentiel de cette démarche : agrémenter visuellement les présentations sketchup !

PapyAlain

Ah oui, c'est vrai, Sketchup est LE MEILLEUR LOGICIEL DE CAO, j'avais oublié !!! Tellement complet et ouvert qu'à cause d'un nombre plus que réduit de formats de fichiers "3D" reconnus, on ne peut pas utiliser les bibliothèques libres largement fournies, les bibliothèques des fabricants de composants, etc ... Au moins, la modélisation de composants basiques, ça occupe ...

Ara

Ouh-là... on range les couteaux et on boit un verre d'eau !
Il ne fait pas un peu frais pour la mi-saison ?

Jalma

Merci !

Klaus Loose

Merci beaucoup. Surtout dans Sketchup manquent souvent les pièces mécaniques appropriées. Dans les listes de composants, souvent aussi dans des dimensions totalement incorrectes 😉

Roque7

Gracias por compartirlo.
Merci pour le partager.

YvesM

Merci pour ce travail, je l'ai téléchargé avec plaisir!

waedele

Merci Xavier,
le geek primo-débutant vous remercie d'alimenter gratos une bibliothèque de base petitement constituée de modèles automobiles et autres carrelages, pour le moment. Le pas à droite ou à gauche vissé au milieu du tout droit torxé me laisse de marbre, quand il s'agit de dessiner une pièce en perspective dans le but de présenter un objet pour le plaisir.
Persévérance, persévérance.

Vic66

Merci Xavier!
