Marcj

Gabarit Queue d'aronde recouverte (et autre queues possible)

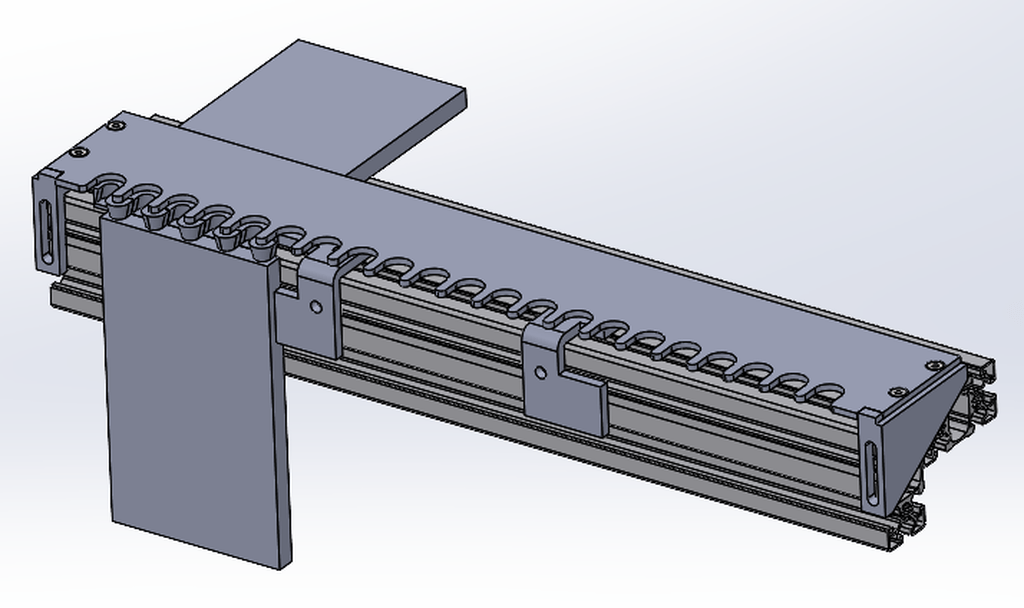

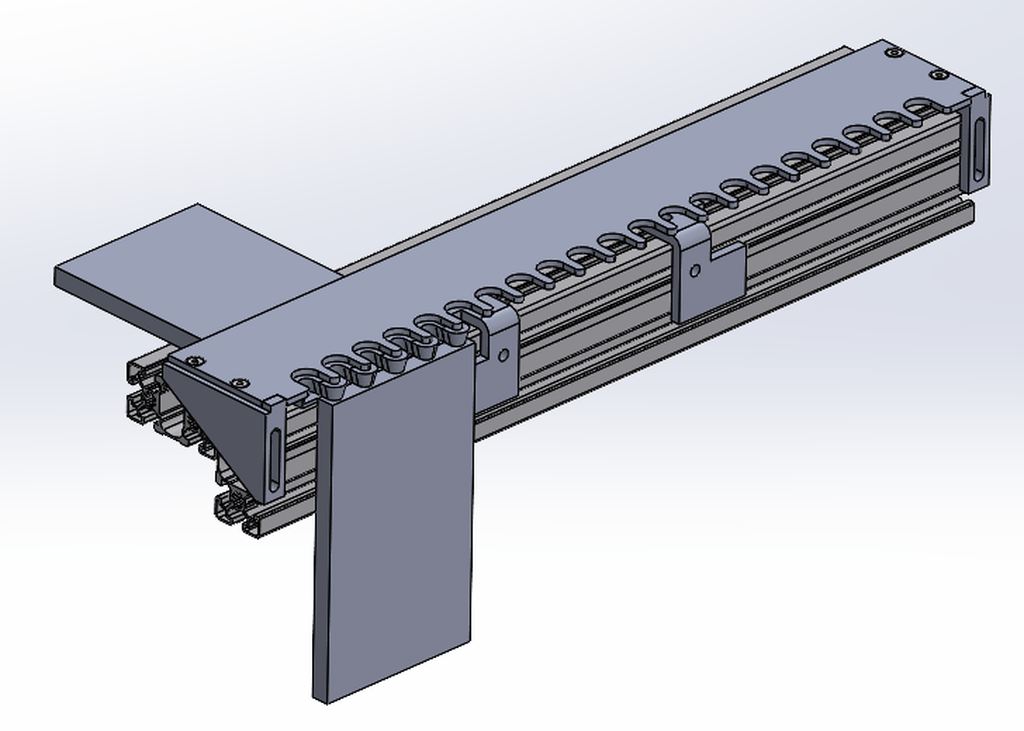

et voici la version 5 de la conception d'un gabarit à queue d'aronde recouvertes.
l'objectif étant d'avoir la possibilité de faire différents peignes pour différentes queues

malgré la volonté de faire un gabarit pour défonceuse sous table, avec des protos, des essais et des échecs (snif) je me suis finalement tourné vers une conception classique.

pour se différencier et apporter ma pierre à l'édifice, autant voir grand, avec la possibilité d'usiner des planche jusqu'à 600mm de large.

au final conception ultra simplifiée

  • un corps central constitué de 2 profilés bosch doubles de 45x90mm
  • 2 équerres sur le côté permettant de positionner en hauteur et surtout par rapport à la face avant du corps
  • une butée spécifique à l'usinage des QAR (Queues d'Arondes Recouvertes)
  • quelques vis, pif paf c'est fini
