Gabarit pour peigne à queue d'aronde avec table de calcul des paramètres


Plan et feuille de calcul légèrement mis à jour le 27 mai 2021

Les peignes à queue d'aronde du commerce sont coûteux et figés. Ils nécessitent une fraise à queue d'aronde avec roulement spécifique et les plus simples n'autorisent aucune variation dans la taille des queues. Les plus évolués, comme le gabarit Leigh, permettent quelques variations mais sont hors de prix.

L'originalité de ce plan est de proposer une feuille de calcul permettant de réaliser les queues d'aronde que l'on souhaite (angle, largeur et espacement), en calculant les cotes du gabarit nécessaire pour fabriquer le peigne, sans être dépendant d'une fraise spécifique.

Ce plan s'inspire largement du plan décrit dans la page copeaux.duberry.

1. La fabrication du gabarit
Elle est simple, la difficulté résidant plutôt dans le traçage qui doit être méticuleux.
Les cotes varient en fonction :

  • du diamètre et de l'angle de la fraise à QA,
  • du diamètre de la fraise droite,
  • du diamètre des bagues de copie ou des roulements des fraises,
  • de la largeur souhaitée pour les queues ainsi que leur espacement

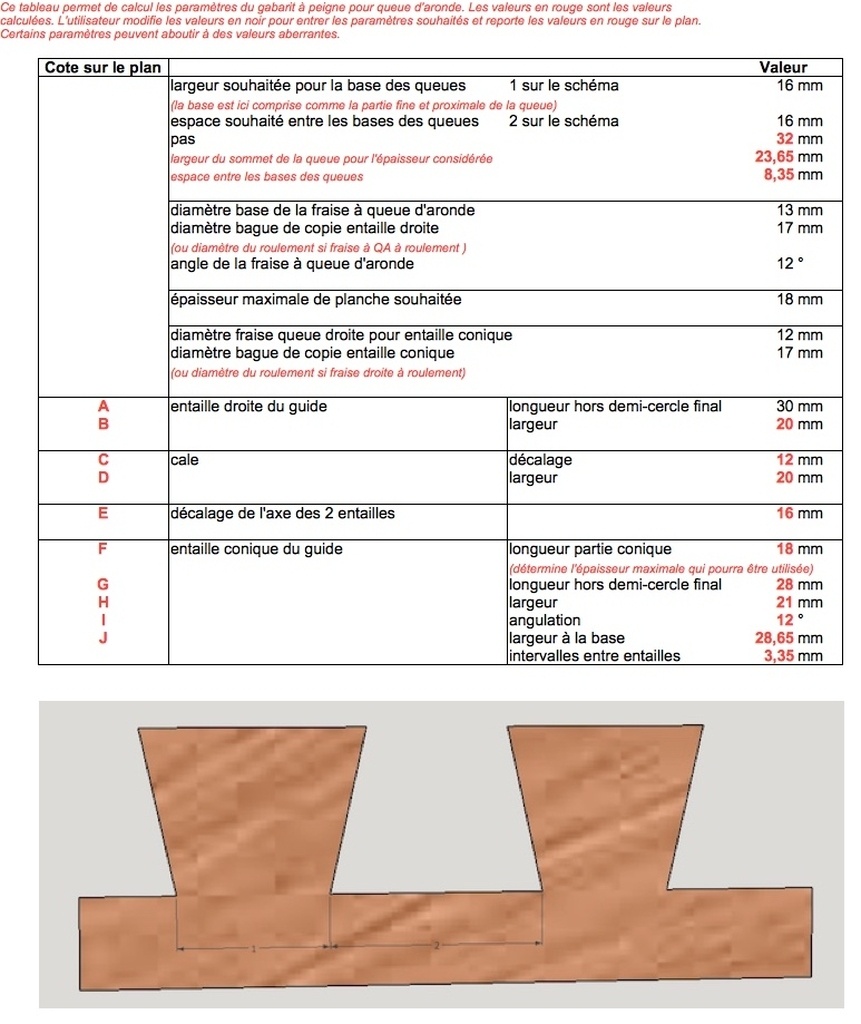

Chaque variation nécessite un nouveau gabarit et un nouveau peigne. La feuille de calcul (format open office) à télécharger fournit directement les cotes du gabarit en fonction de ces variations et évite pas mal de crises de migraine. Les cotes en lettres sur le plan correspondent aux valeurs à reporter depuis la feuille de calcul.

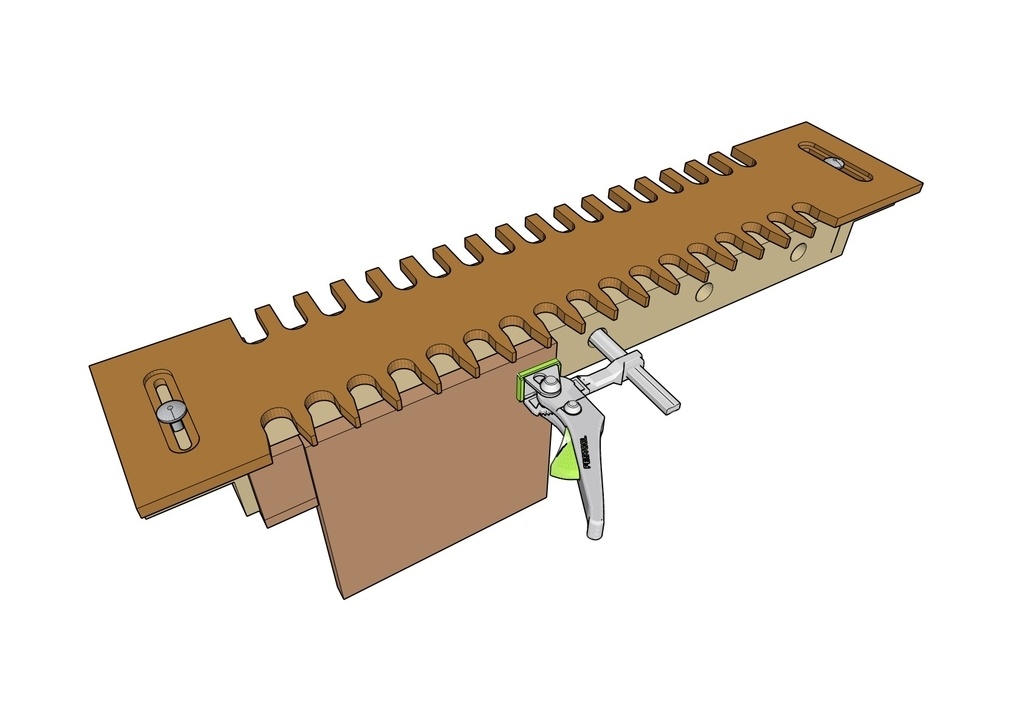

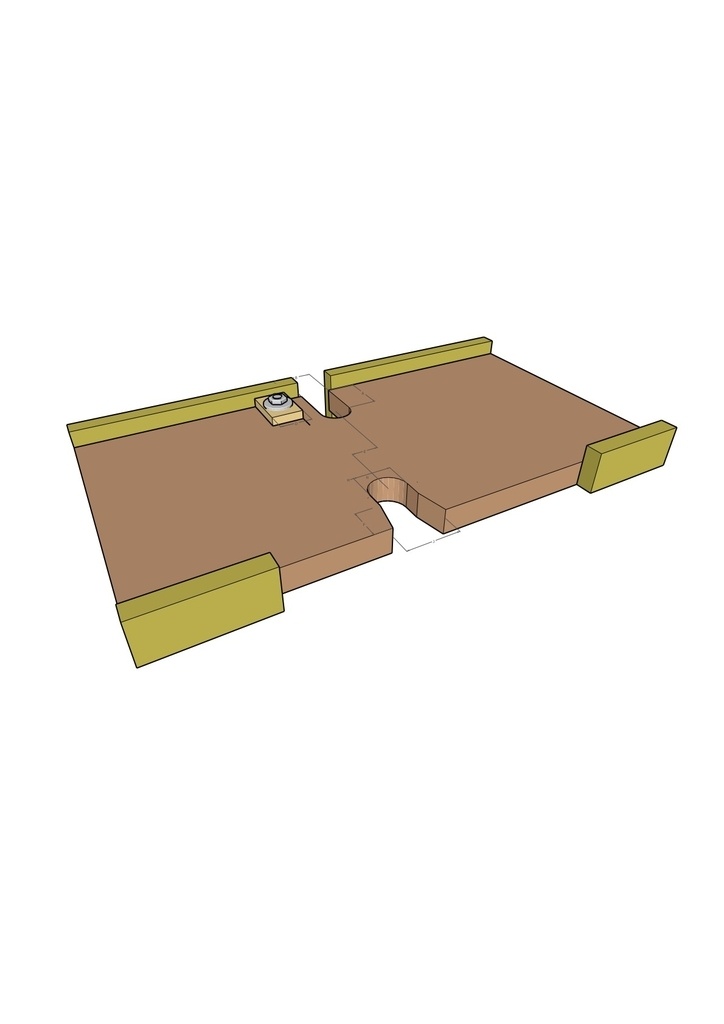

La cale permettant d'immobiliser le gabarit pour le défonçage des entailles du peigne est amovible pour pouvoir faire les 2 premières entailles du peigne. Elle dispose d'un réglage permettant un ajustement fin, mais on peut s'en passer en étant soigneux.

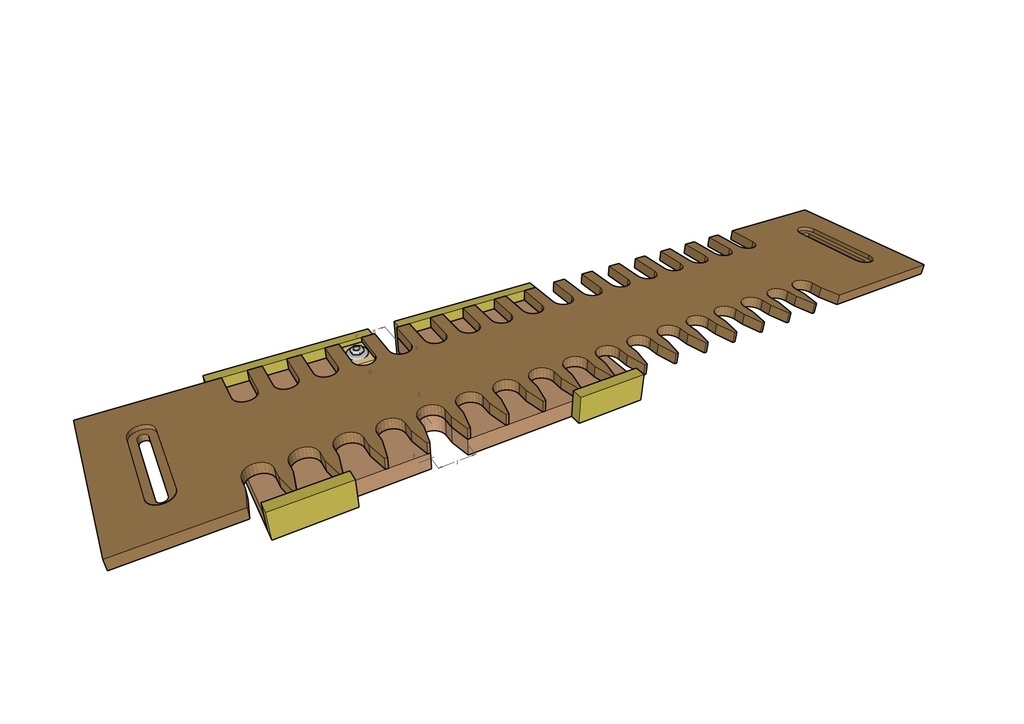

Le fond des 2 entailles du gabarit est réalisé à la perceuse à colonne, les flancs à la scie circulaire sous table, à la scie à ruban ou à la main.

2. La fabrication du peigne
Le peigne doit avoir la même largeur que le gabarit.

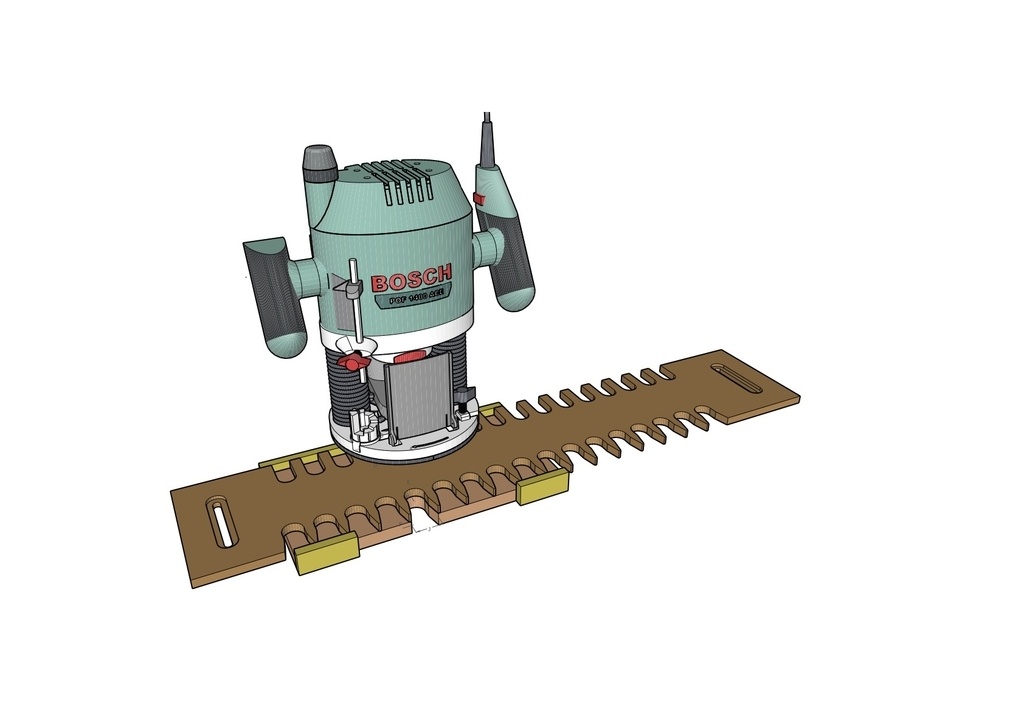

A partir du gabarit, le peigne et ses entailles sont défoncés avec une fraise à copier.

3. la fabrication des queues d'aronde
L'utilisation du peigne est simple et expliquée dans cette video de Cray Birkenwald.

  • Pour les queues d'aronde, on utilise une fraise à QA et une bague à copier ou une fraise à QA équipée d'un roulement (luxoutils entre autres).
  • Pour les contre-queues, on utilise une fraise droite à roulement ou une fraise droite avec une bague à copier. Attention, si la différence de taille entre le guide (roulement ou bague à copier) et la fraise est trop importante, la largeur des entailles coniques du peigne augmente et les pointes deviennent très fines et fragiles.

Ce plan présente de petites améliorations par rapport au plan décrit dans la page copeaux.duberry et dans la video
- un seul gabarit (au lieu de 2) suffit à fabriquer le peigne. 0n gagne en rapidité et en précision.
- un décalage correspondant à la moitié du pas (16 mm dans cet exemple) est intercalé entre les 2 rangées d'entailles, permettant de garder le même réglage pour le défonçage des queues d'aronde et celui des contre-queues.
- on peut utiliser la même bague de copie pour défoncer les queues et les contre-queues.

Dans cet exemple

  • bague de copie 17mm
  • fraise à QA 12° et 13mm de diamètre
  • fraise droite de 12 mm pour les contre queues
  • largeur des QA à la base = 16mm, espace entre les bases des QA = 16 mm
Mis à jour
