Transformer sa défonceuse (OF1010) en affleureuse


Je fais partie de ceux d'entre nous qui ont éprouvé quelques difficultés à affleurer parfaitement des chants à la défonceuse. C'est normal en prenant appui sur une surface aussi étroite que le chant me direz-vous. Et que faire quand ça tourne ??? On est coincés.

Je me suis donc décidé à concevoir une petite équerre permettant de prendre appui sur la face du panneau avec ma défonceuse Festool OF1010 et une fraise Ø8.

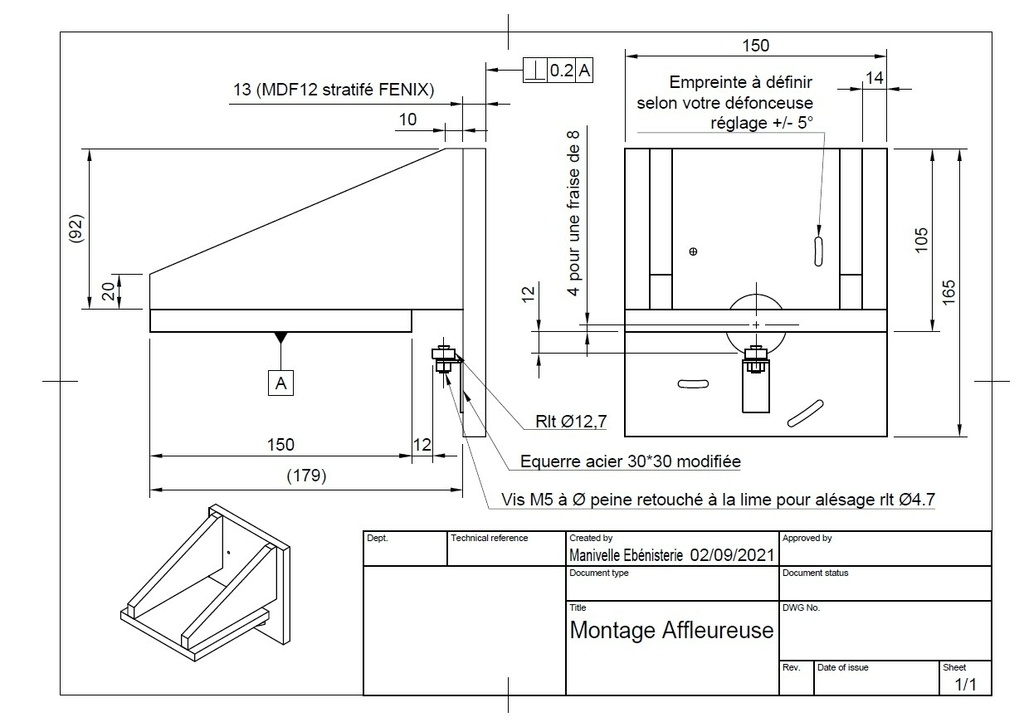

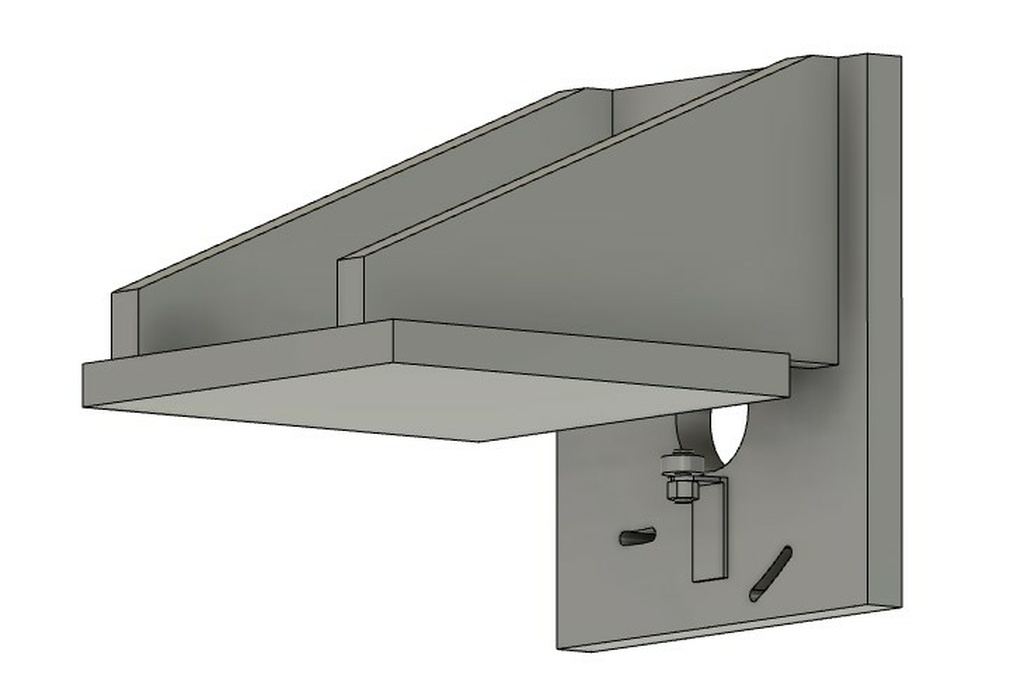

Pour plus de détails, prenez le temps de regarder les images postées ici (plan et schéma).

La plage de réglage en altitude est de +/-3 mm, la capacité d'usinage d'épaisseur de chant est de 10 mm, le dépassement maxi du chant est de 12mm, mais il serait bon qu'il ne dépasse pas de plus de 4mm (moitié du Ø de fraise)

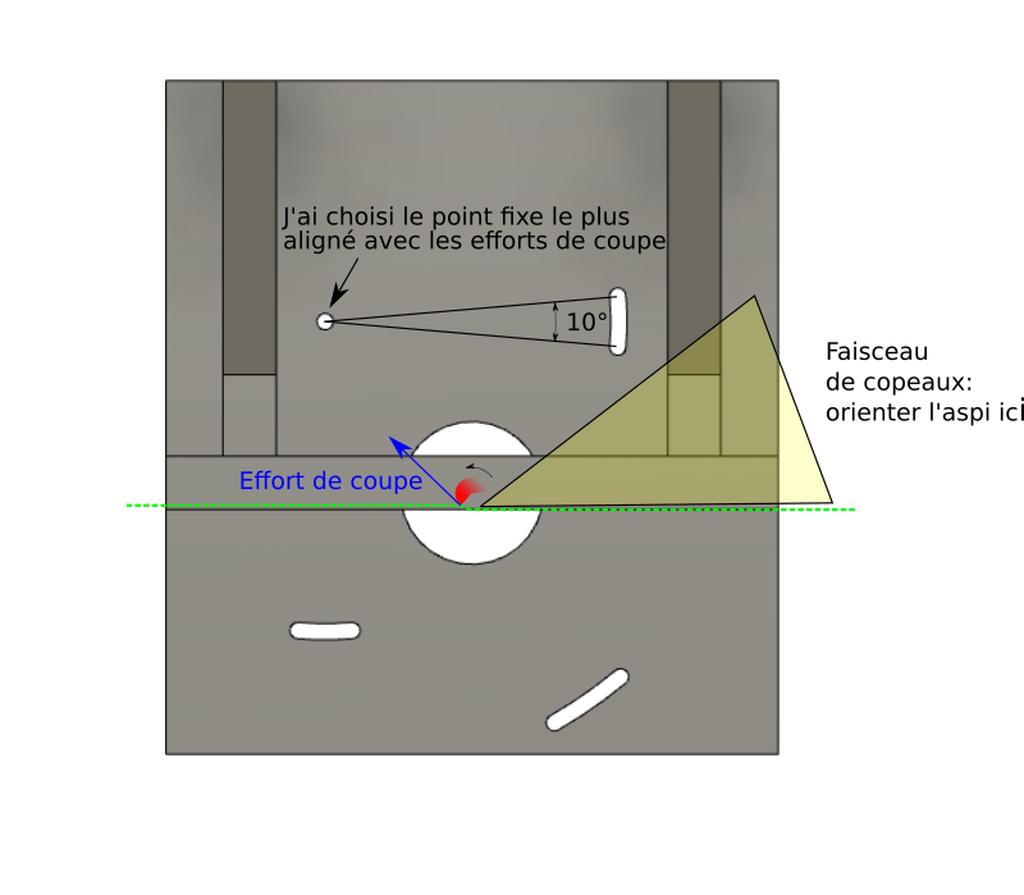

Il faudra adapter l'empreinte de fixation à votre fraise. Attention à la direction de projection des copeaux.

Je conseille l'utilisation de panneau stratifié pour améliorer rigidité et glisse.
L'ensemble des pièces sont assemblées par dominos, mais des tourillons feraient aussi bien l'affaire ici. Le roulement (Ø12.7Ø4.75) est récupéré sur une fraise à trois sous de défonceuse.

Utilisez la plaque de glissement sous la semelle de votre défonceuse pour pointer les différents perçages, puis un rapporteur pour la largeur des lumières.

Je monte cette équerre directement sous la défonceuse, à la place de la plaque de glissement, tenue par 4 vis CHC M4x20 + rondelle Ø15. Ça tient bien et ça se règle pas trop mal.
