Plan Fenêtre Coffret Zak, 48mm

par mokozore

Bon, après un premier essai de fenêtre un peu laborieux (voir dans mes réalisations), je me suis dit que pour être efficace, il fallait que je puisse passer directement de la cote feuillure (cote tableau après qqs modifs).

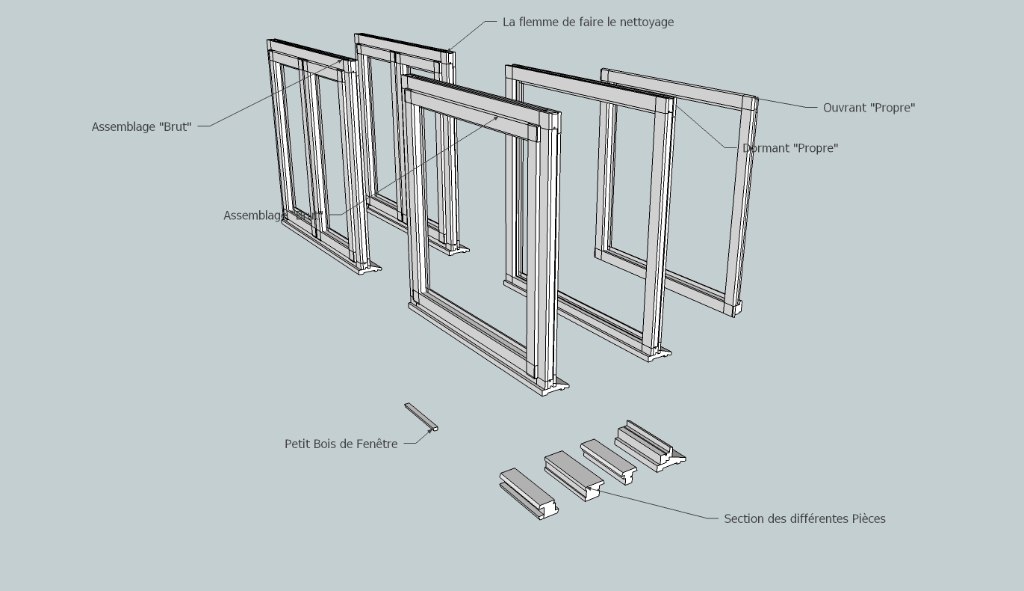

Bref, j'utilise un coffret fenêtre 48mm de chez Zak, acheté d'occasion, donc sans aide ni procédure, ni manuel (outre un vieux doc de chez Kity... rien à voir donc) .Du coup, en faisant des mesures sur les fers et en utilisant le pdf joint (issue du catalogue Zak), j'ai dessiné les sections des profilés. Puis à partir d'un essai sur une cote feuillure de 1m*1m, j'ai fait 2 modèles avec 2 variantes:

  • 1 battant assemblage Profil/contre Profil + Domino
  • 1 battant assemblage Enfourchement (prévu avec les gros disques du coffret, mais objectivement, fait un peu peur)

  • 2 battants assemblage Profil/contre Profil + Domino

  • 2 battants assemblage Enfourchement

Et j'en ai fait une feuille de calcul qui donne à partir des cotes feuillures, les dimensions des montants/traverses, des dormants et ouvrant.
