mokozore

Escalier à pas Japonais

par mokozore

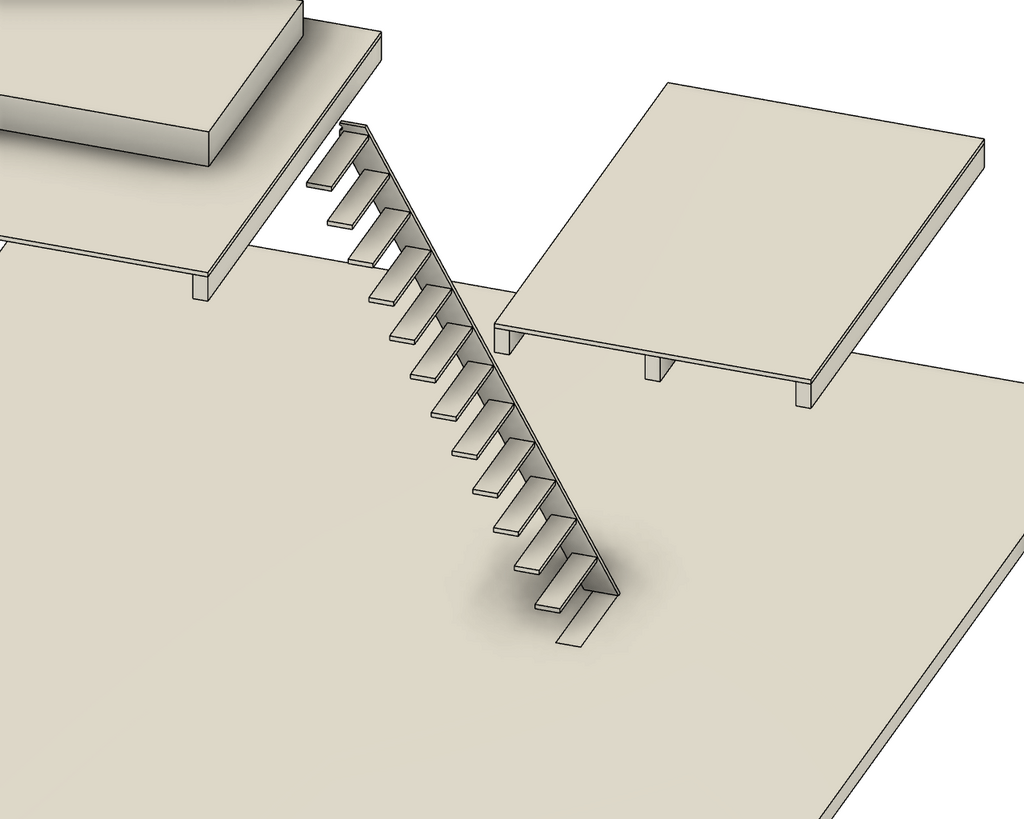

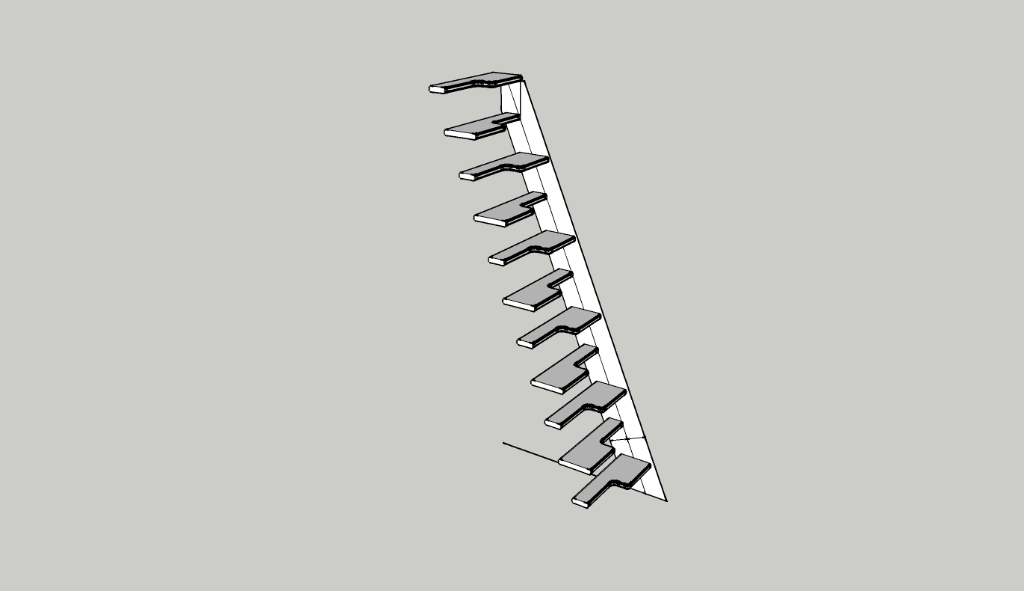

Plan d'un escalier à pas japonais réalisé en 2012 pour aller de mon atelier... à la pièce du dessus. Je m'étais aidé à l'époque de la feuille de calcul suivante:

Calcul Escalier à Pas Japonais

Que j'avais traduit dans mon charabia:

Angle 66,5
Hauteur Montant 230cm (marge de coupe 240 pour être sur)
Hauteur entre marche 21,2 ou 21,3 ou 21,4
Giron entre coté court et coté long de la suivante: 19,05

Longueur à Découper: 265 pour être sur...

Nombre de marche 10 sur l'escalier en tant que tel, 1 sur le haut du montant + 1 fausse marche (1 demi en fait)
