Photo et pdf épure arêtier de coffre a jouet mondrian

par sylvainlefrancomtois

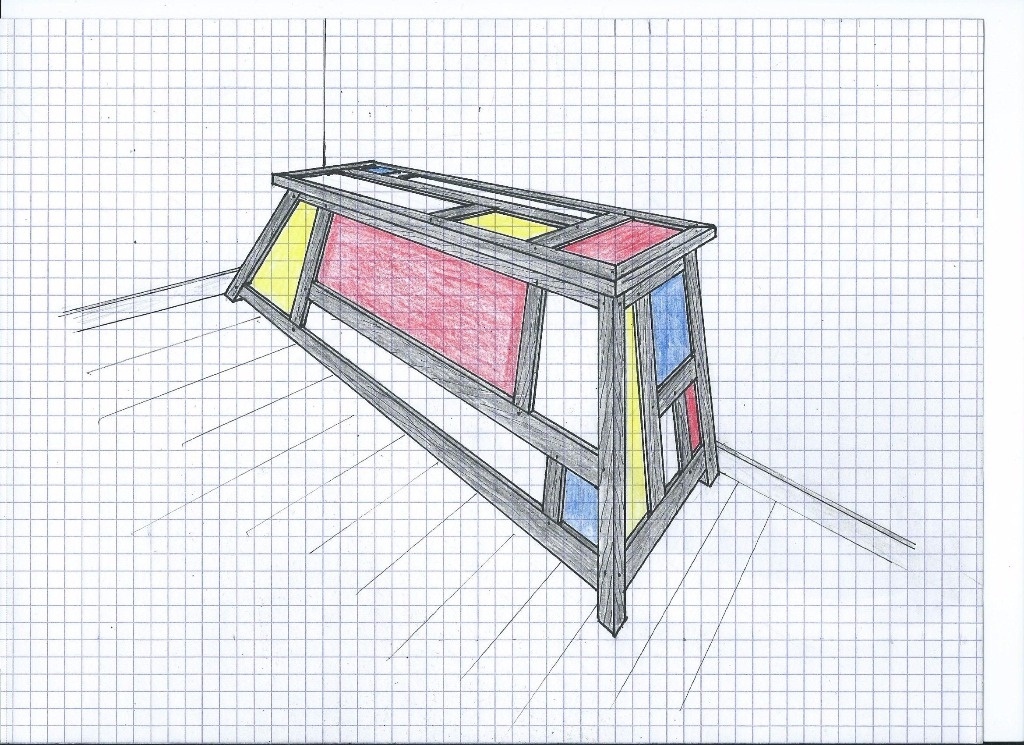

les épures de ce plan représente un pied montant du coffre a jouet Mondrian .

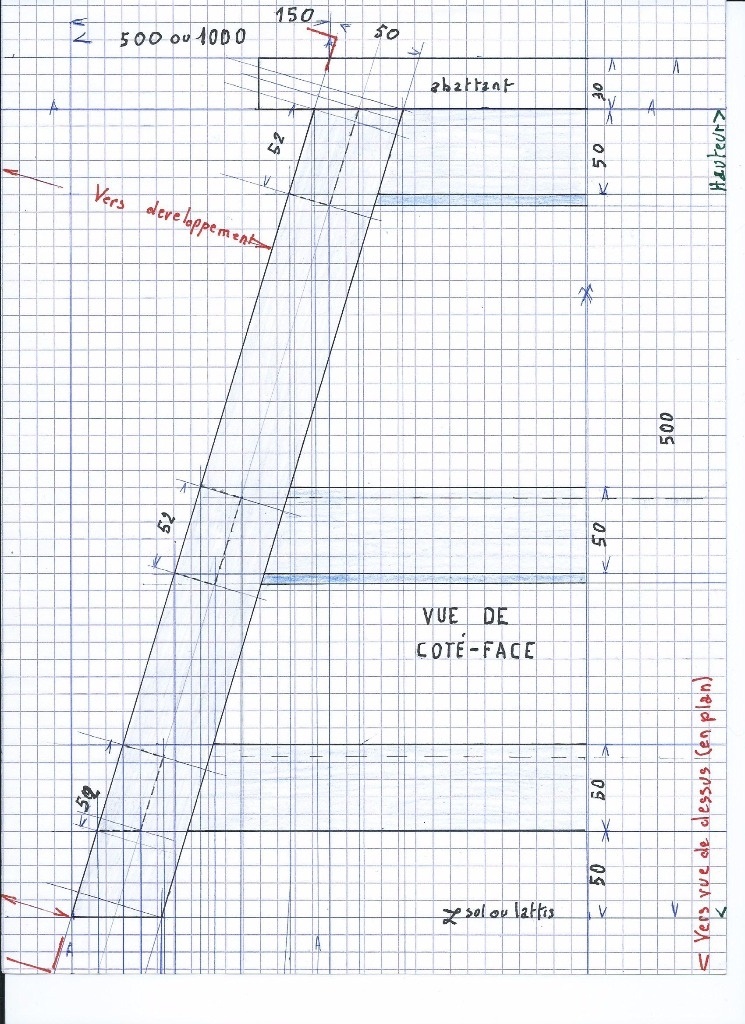

1 en vue de face ou élévation.

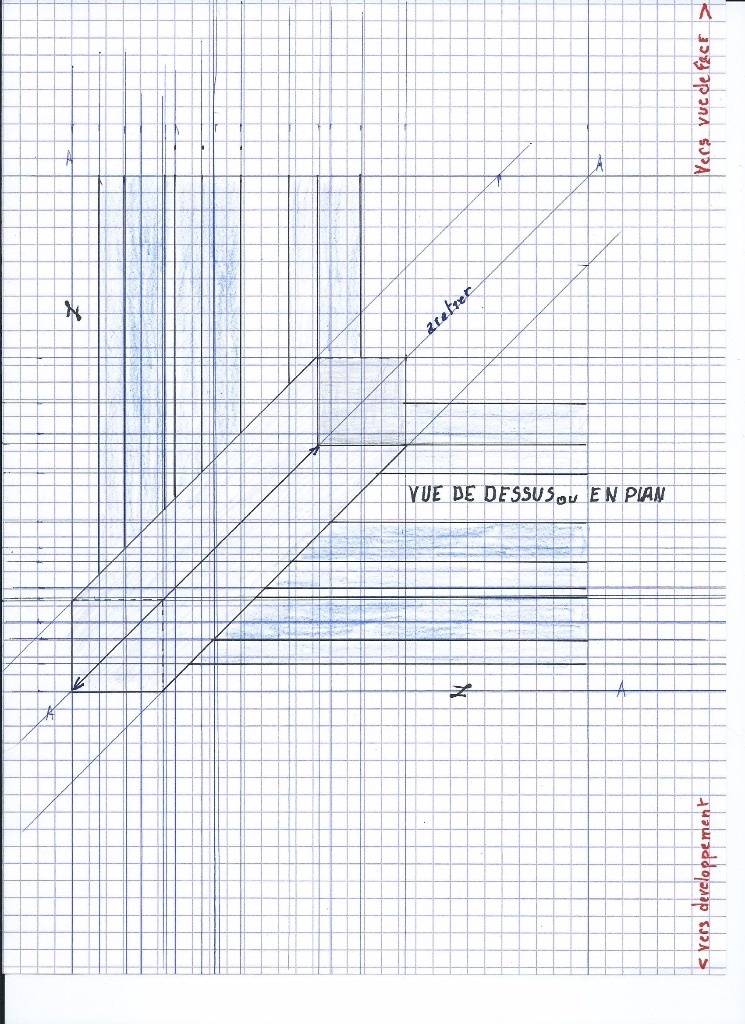

2 en vue de dessus ou en plan.

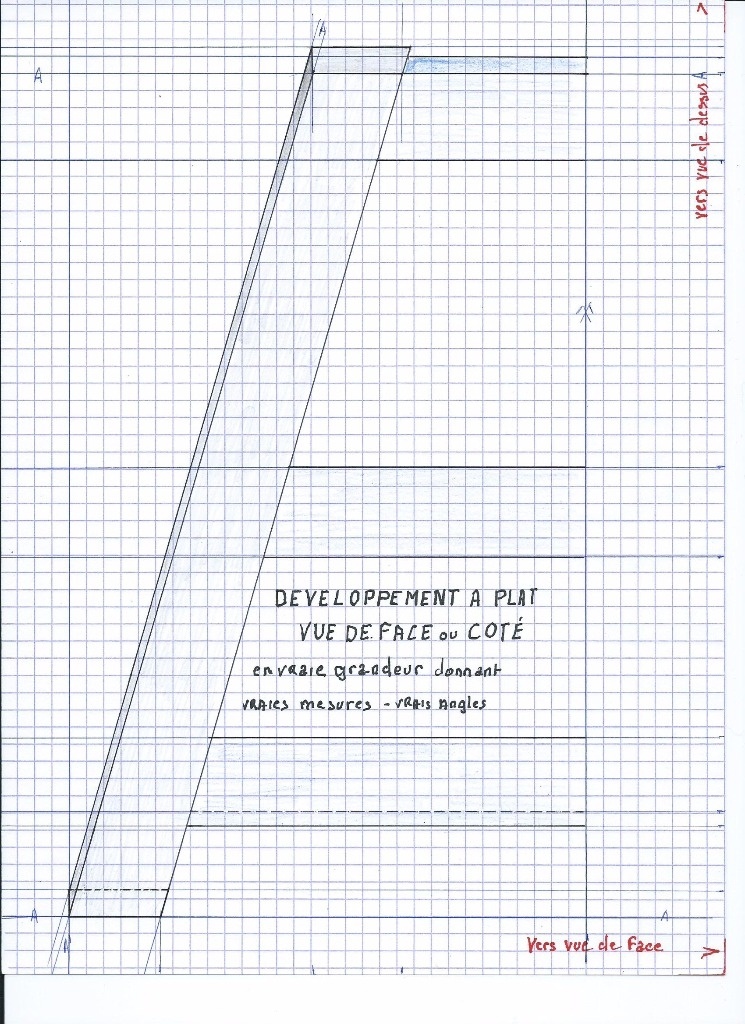

3 vue de développement à plat ,vraie grandeur (cotes réelles ,angle réels donnés par le développement ).

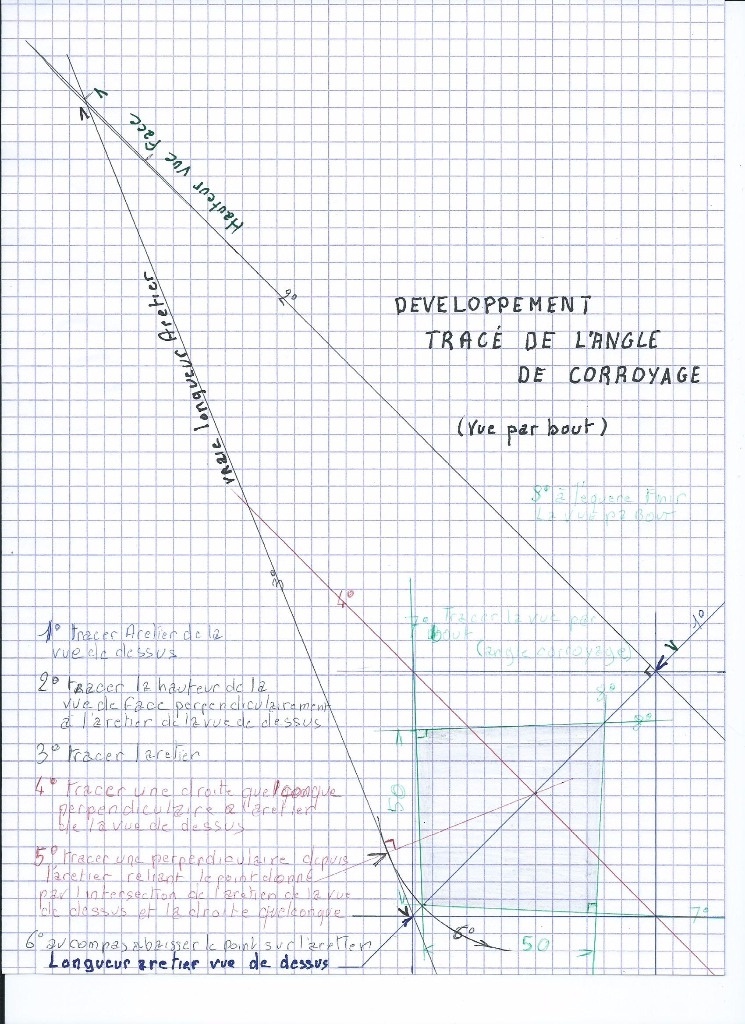

4 traçage de la vue par bout ou angle de corroyage .

elles sont tracées a l échelle 1/2 . pour un ouvrage elle se trace toujours en échelle 1 pour pouvoir positionner les bois

l épure pour le tracé de l angle de corroyage ,la vue par bout est tracée a l échelle 1 depuis les mesures d arêtier échelle 1/2

les pdf à télécharger ,ils représentent les 4 photos d épures ,ils ont des indications de superposition ,qui faciliterons la compréhension .

Attention bien suivre le cheminement qui sera décrit ,dans le pas a pas correspondant !!

Contenus associés

On en parle ici

sylvainlefrancomtois a publié le plan "Photo et pdf épure arêtier de coffre a jouet mondrian".il y a 11 mois
Bernino


J'attendais la suite de l'exercice de tracé... la voilà. Merci à toi de nous donner ce petit cours. J'ai repris le début de ton projet sous sketchup à titre d'exercice ( et non de plagiat..) que j'ai posté tout à l'heure, c'est juste pour compléter ta méthodologie avec un autre outil et visualiser différemment.
On voit que tu maitrises le tracé d'épure, nous on rame un peu plus... mais on y arrive. merci pour tes posts.

sylvainlefrancomtois


y a pas de soucis au contraire ,c est en fait ce que je désire ,le mettre en numérique c est super ,l idéal se serais que quelque un fassent les challenges
