Tracé et développement arêtier courbe

par sylvainlefrancomtois

Ce petit plan à télécharger pour résumer le procédé de traçage de l épure du chiffonnier en arêtier régulier sur plan carré (les trois feuillets se superposent !! )

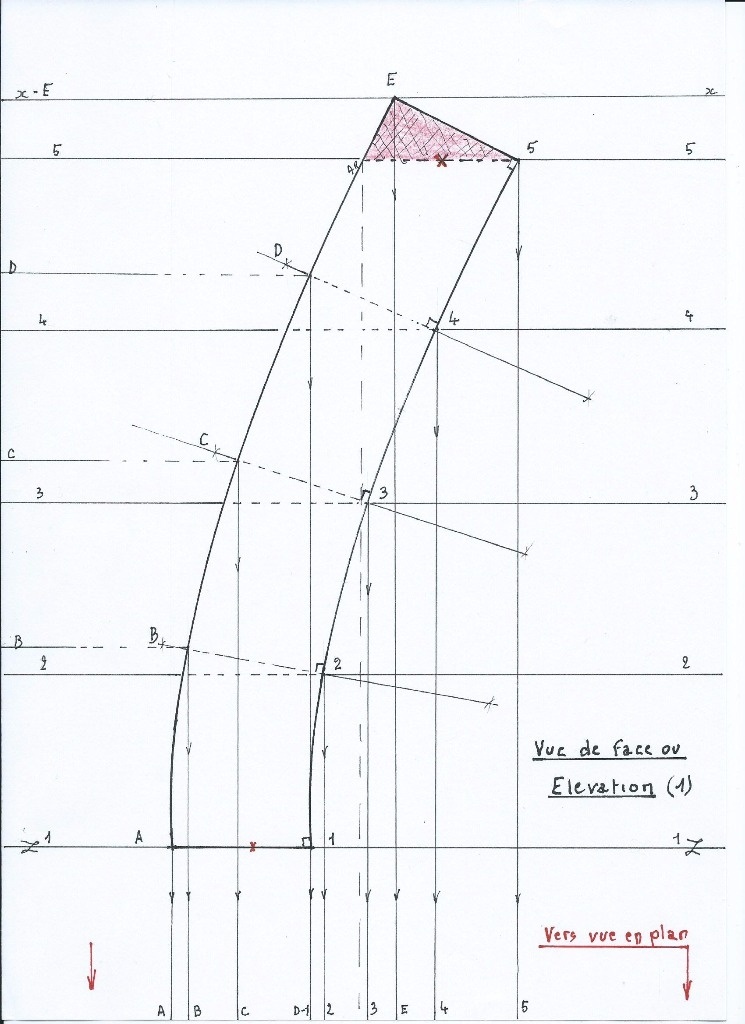

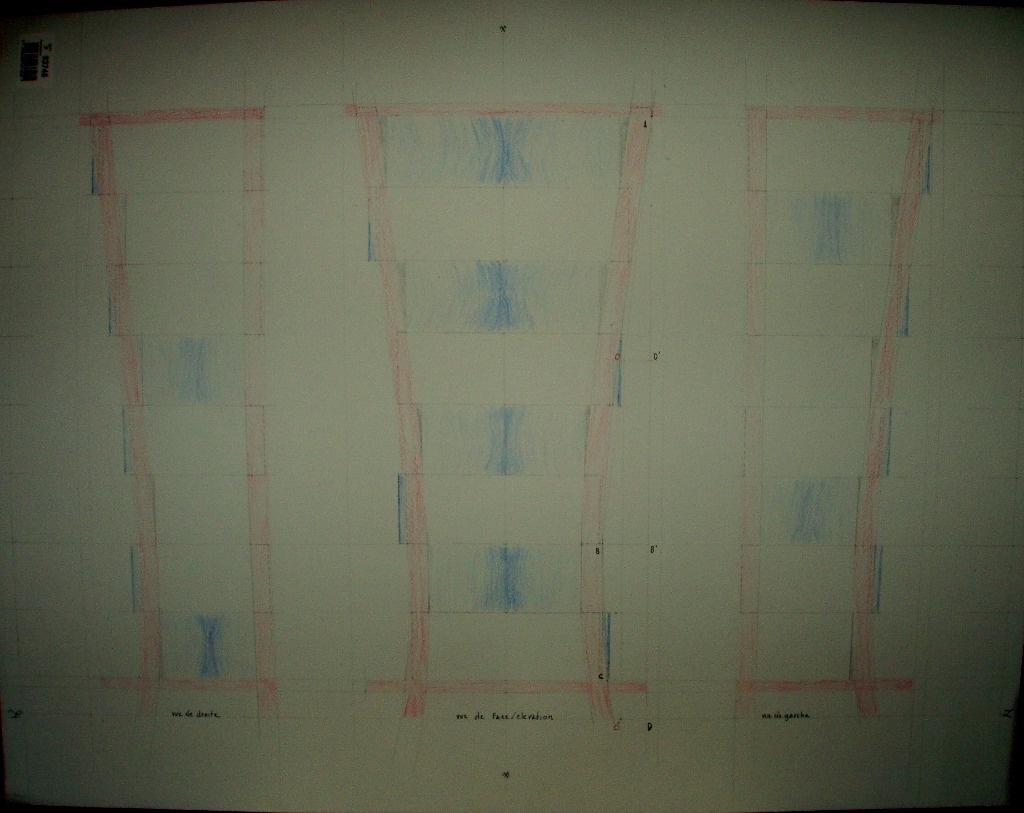

1 tracer la vue de face ou élévation
2 diviser l arêtier en parties égales et les nommer 1- 2 -3 -4- 5
3 tracer des perpendiculaires à la courbe depuis les points nommés 1-2-3-4-5 et les nommer a-b-c-d-e ou ar et par des lignes de niveaux ,les aligner sur le cote pour référence futures.

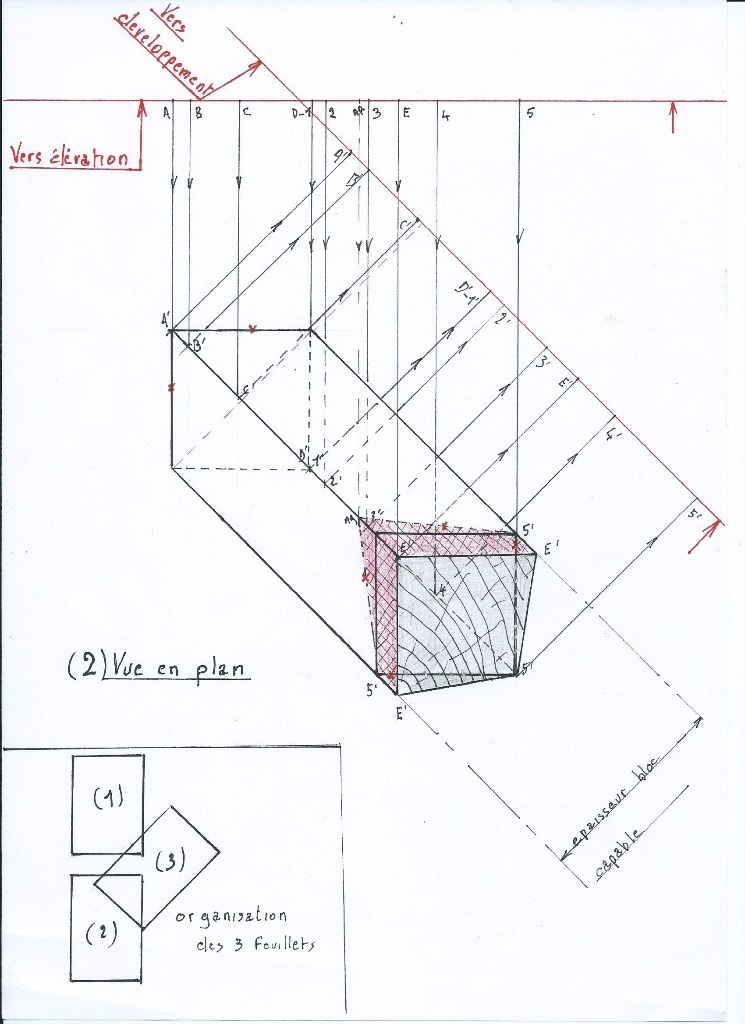

4 Depuis l élévation ,par des fuyantes abaisser les extrémités a-5 .
5tracer une droite a 45° coupant les deux fuyantes ,les deux points donnés par les intersection seront a' - 5'
6 Depuis a' tracer une ligne d aplomb et une ligne de niveau .
7 abaisser le point 1 depuis l élévation coupant la ligne de niveau ainsi que la ligne d arête a' 5' ,puis tracer le carré
8 Depuis les angles du carré , tracer des parallèles à a'5'
9 Abaisser les points ar- e -5 et tracer l about en vue de dessus

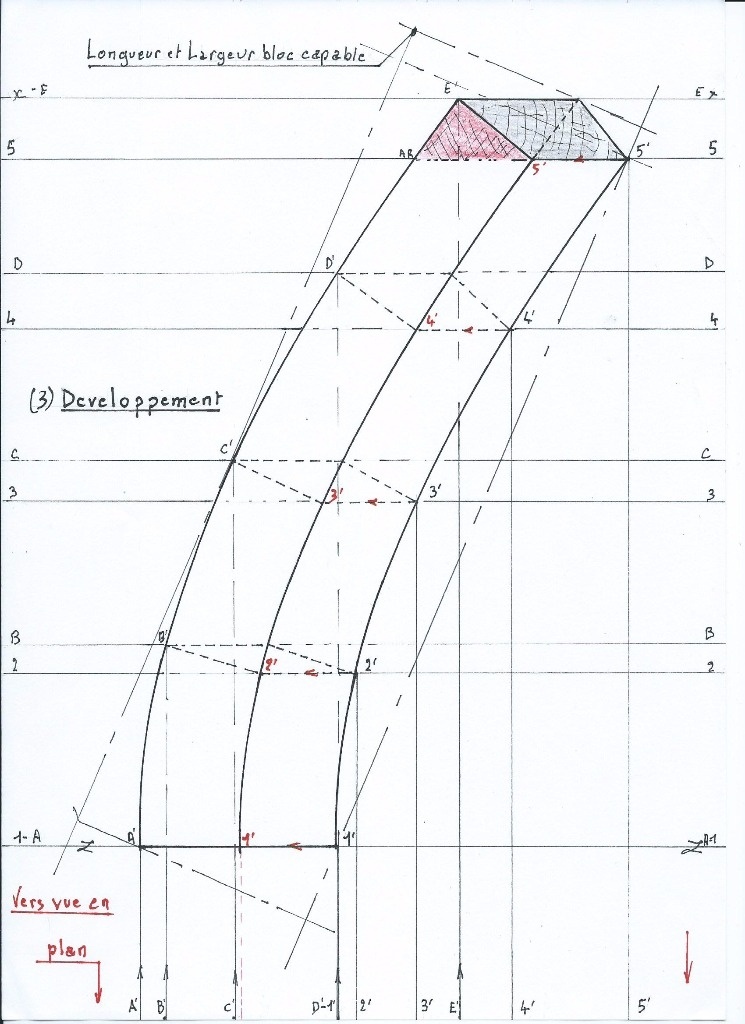

10 Développer la courbe en abaissant 2-3-4 sur l arêtier de la vue en plan ,et depuis les points ainsi donnés r abattre à l équerre sur le développement .l intersection des hauteurs 1 2 3 4 5 et le rabattement 1 2 3 4 5 depuis la vue en plan donnes les points de la courbe .
11 A l aide d une cerce ,tracer la courbe ainsi développée .
12 Depuis 1 2 3 4 5 du développement tracer des lignes de niveau 1' 2' 3' 4' 5'de même longueur prise sur 1-1'(sol seule partie équarrie) ,puis les relier à la cerce ,cela nous donne la ligne arête pour les délardements futur
13 Depuis l élévation abaisser les points a b c d e sur la vue en plan ,puis les rabattre à l équerre sur le développement . reporter les hauteurs de points a b c d e donnés par les perpendiculaire de l élévation vers le développement ,l intersection des lignes nous donne le tracé de l arête inférieure ,nous la traçons.
14 Par des tangentes passant par les extrémités du développement ,nous traçons l emplacement du bloc capable ,ce qui nous donne sa longueur et largeur
15 l épaisseur du bloc capable nous est donné par les arêtes de la vue en plan .
