Poulies Lurem C260N

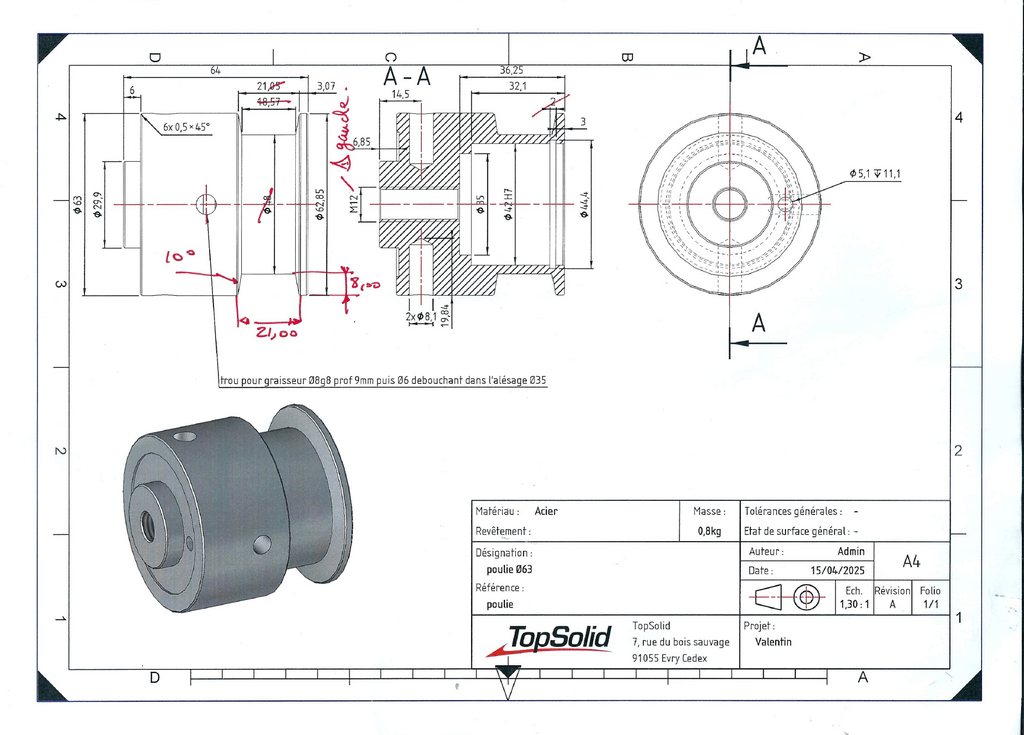

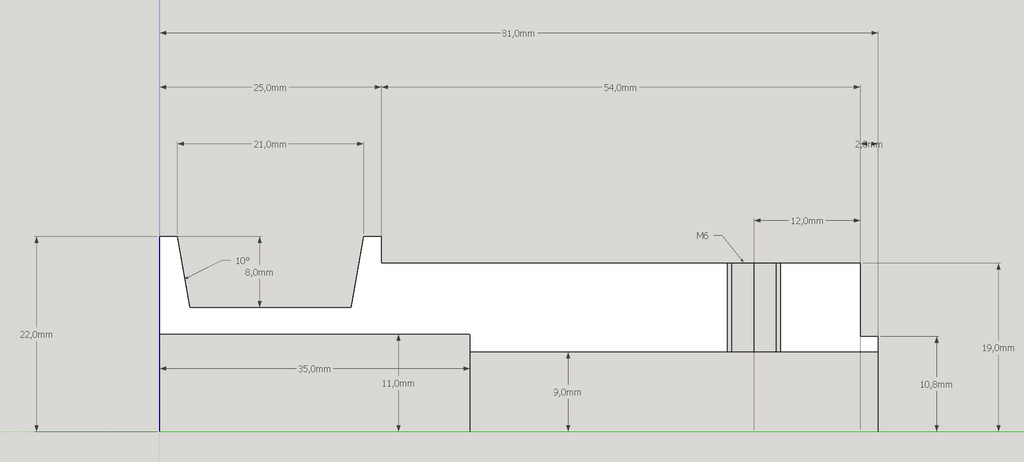

Voici les plans des 3 poulies d'une Lurem C260N, usinées ou adaptées aux courroies trapézoïdales de 21 mm de large.

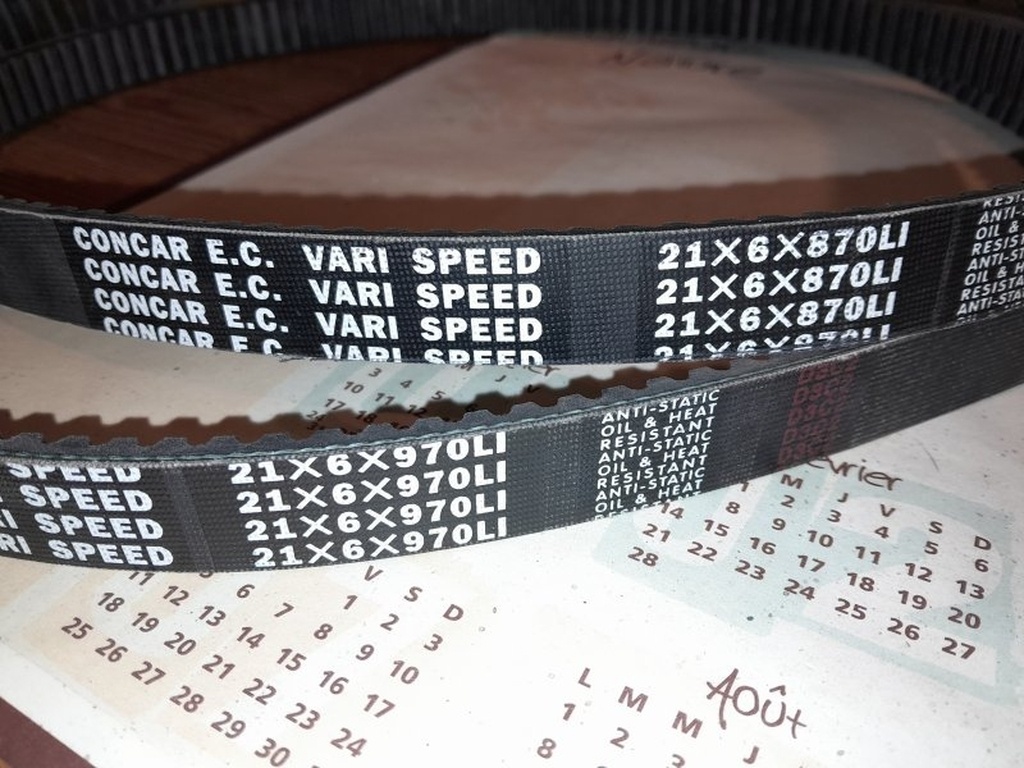

J'ai également mis une photo des courroies qui montrent leurs dimensions, mais pour la plus grande (dégau), si c'était à refaire je prendrais une courroie de longueur supérieure (de 4 ou 5 cm de plus), pour le confort d'utilisation. Celle de 970 passe limite.

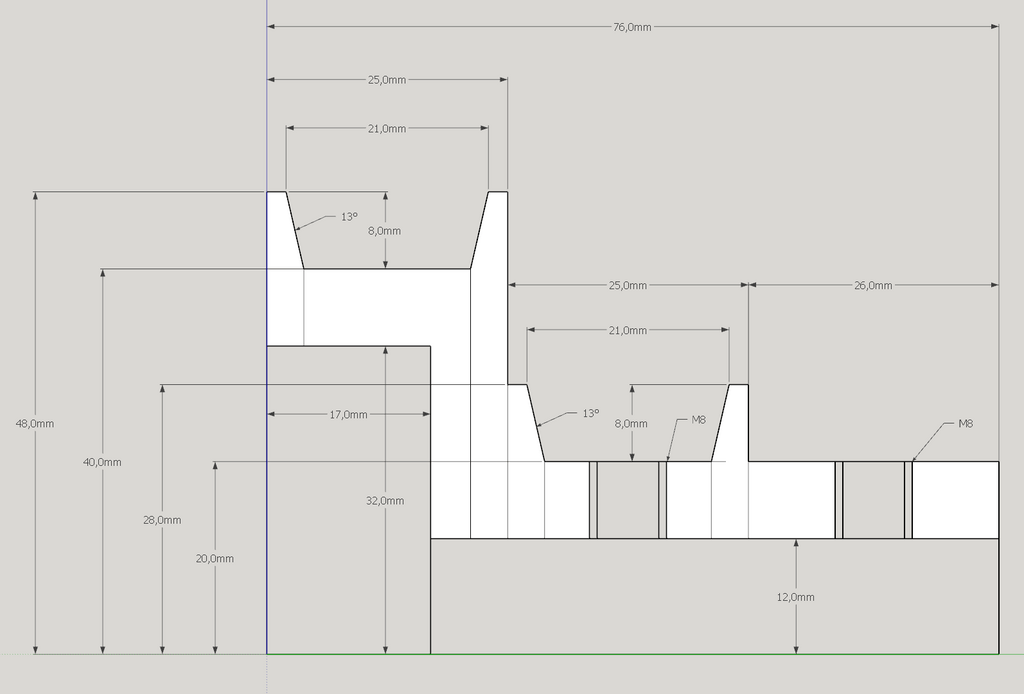

Pour la poulie du moteur, la mortaise de clavette a été remplacée par deux filetages M8 pour vis 6 pans sans tête (plus facile et moins cher à usiner).

Retrouvez tous les détails ici :
