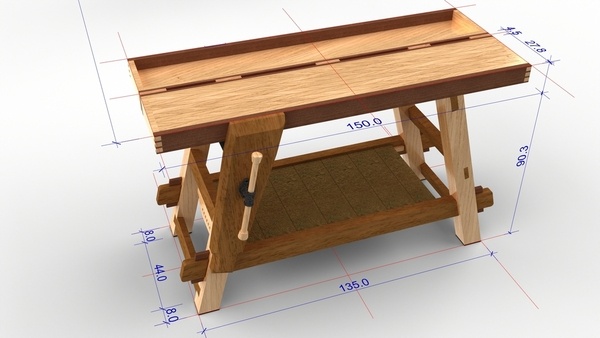

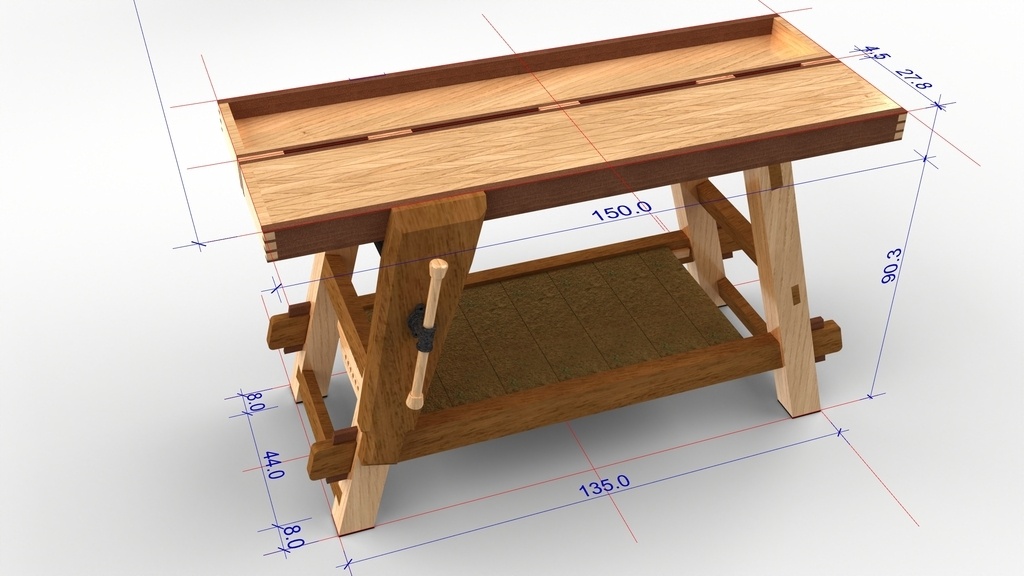

Bonjour à tous. J'ai commencé hier. Je publie ici les plans en PDF, avec une fiche de débit (un peu à ma sauce) et un fichier Sketch-Up.
Mon logiciel fétiche pour tout ce qui est 3D (y compris pour dessiner des petits voiliers) est Rhino 3D, je convertis en Sketch-Up mais il y a des fois des bugs. La vis que j'ai mis pour la presse frontale ne sort pas. Mais de toute façon, cette vis est une vue de l'esprit, j'ai l'intention de mettre une vis en bois. Je la fais, ou j'achète une vieille presse si je trouve un diamètre assez gros. Affaire a suivre. Stay tuned.
Licence
Autres plans de
GuBragh
Voir aussi
Discussions
Bonjour, très beau projet
j'ai une petite question technique. J'ai vu beaucoup de plan d’établis moraves.

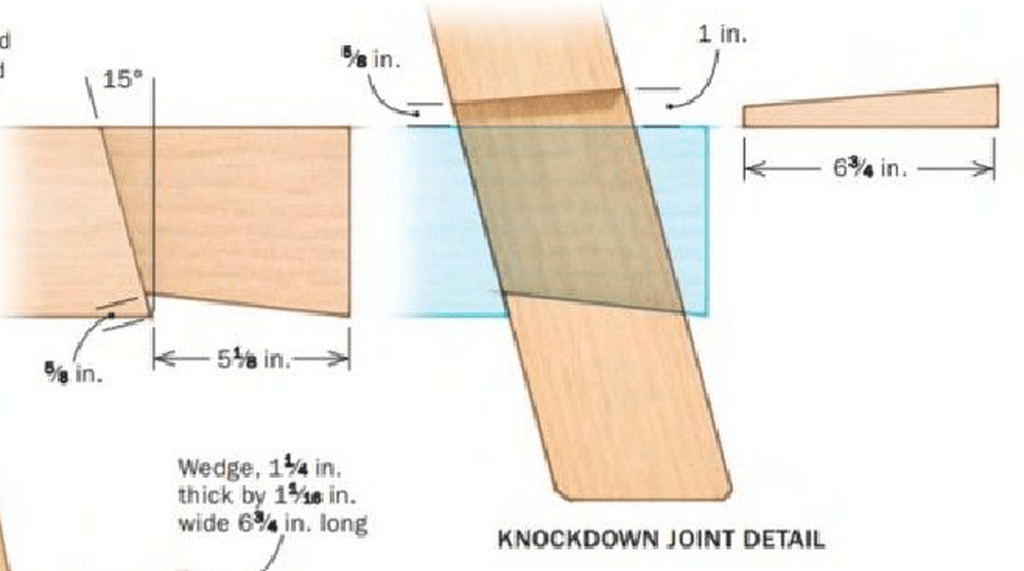

dont certains utilisent une autre forme d'assemblage démontable comme sur l'image ci-jointe.
Quels sont les avantages et inconvénients de ces deux solutions?

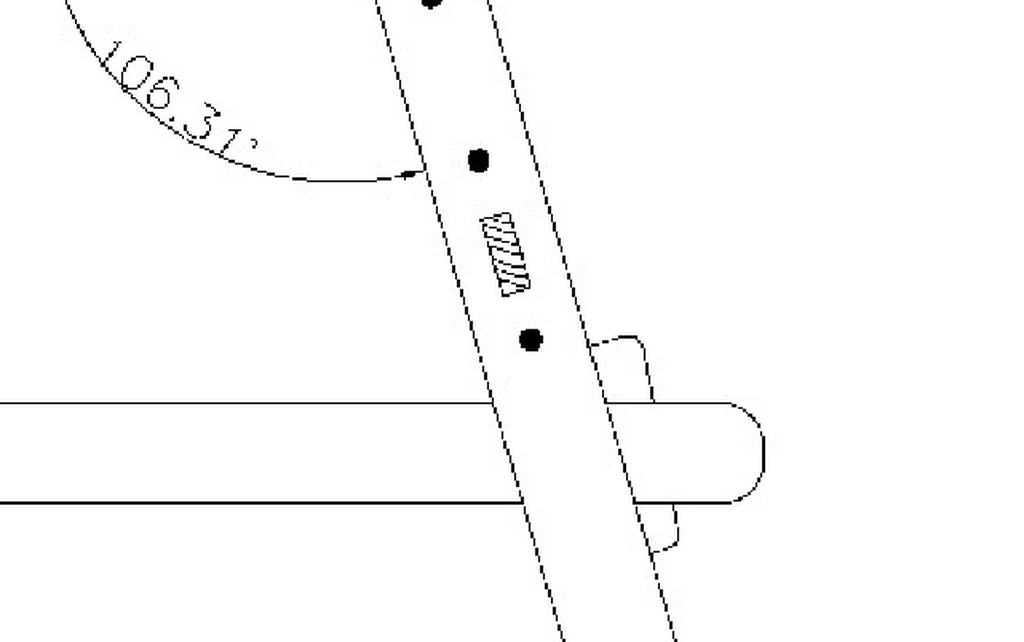

J'ai déjà fait des assemblages avec le principe de clé du détail de droite, même pour l'établi que j'ai actuellement, j'ai l'habitude, je sais que ça fonctionne. Je ne connaissais pas l'autre système. Sur le principe ça doit tenir aussi, le coin pousse l'espèce de demi-queue d'aronde vers le bas, mais j'ai tendance de faire plus confiance à l'autre. C'est pas une réponse scientifique, juste mon intuition.
GuBragh merci
Merci beaucoup pour le partage
Est-ce que tu peux mettre le modele 3d au format step?
Je vais essayer. J'ouvre les fichiers step avec Rhino 8, donc je suppose que je dois pouvoir sauvegarder en step aussi.
Super, merci
Merci. J'ai débité les pièces qui deviendront les deux piètements. Comme on dit en Côte d'Ivoire, "un peu, un peu"...
