jeanco77

Plan table -casse tête-

par jeanco77

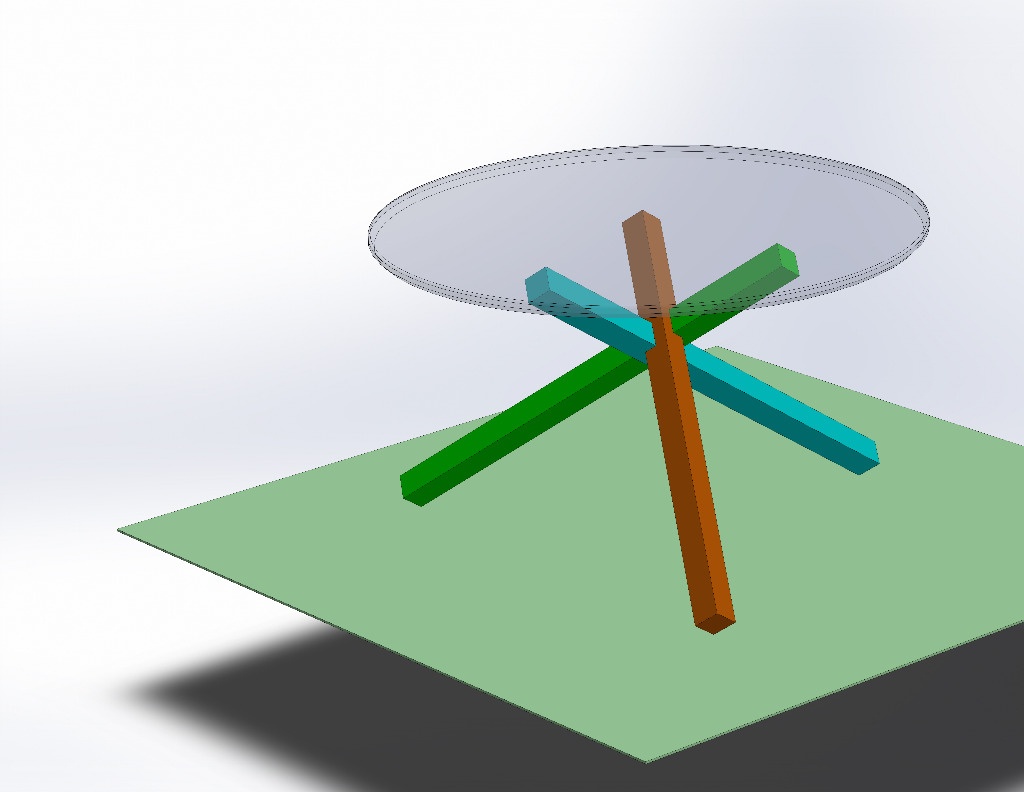

Pour que ce soit plus clair, j'ai mis les pièces en couleur.
Les mi bois sont à décaler les uns par rapport aux autres pour que les trois pièces forment une sorte de croix.

Les dimensions des pièces sont optimisées pour que le plateau vienne poser dessus sans dévers. Il peut y avoir quelques dixièmes d'écart. Il suffit de poncer le plus long pour compenser.

Trois vis par montant pour consolider le tout.

Le "centrage" se fait par rapport au points de contact au sol, pas par rapport au x points de contact avec le plateau. Cela permet de donner une bonne stabilité à l'usage.

Personne n'a vraiment de pied qui le gêne.
On mange à l'aise à 8 personnes autour. On a déjà fait 10 mais on doit un peu jouer des coudes. Il vaut mieux qu'il y ait des enfants dans ce cas là!

Contenus associés

On en parle ici

jeanco77 a publié le plan "Plan table -casse tête-".il y a 10 mois
BIBI

tres belle réalisation

lebruant

C'est un peu le fameux "tréteau de Buenos Aires" , casse t^te des compagnons boiseux.

jeanco77


JE ne connaissais pas le nom, mais après renseignement (vive internet) c'est un peu dans l'esprit, mais "mon" casse tête est beaucoup plus simple à faire. les angles de coupe et les raccordements entres les montants de ces "tréteaux" sont plus complexes. les 3 pieds sont de longueur inégal dans ma table, pas sur les Sud-américains...
