sylvainlefrancomtois

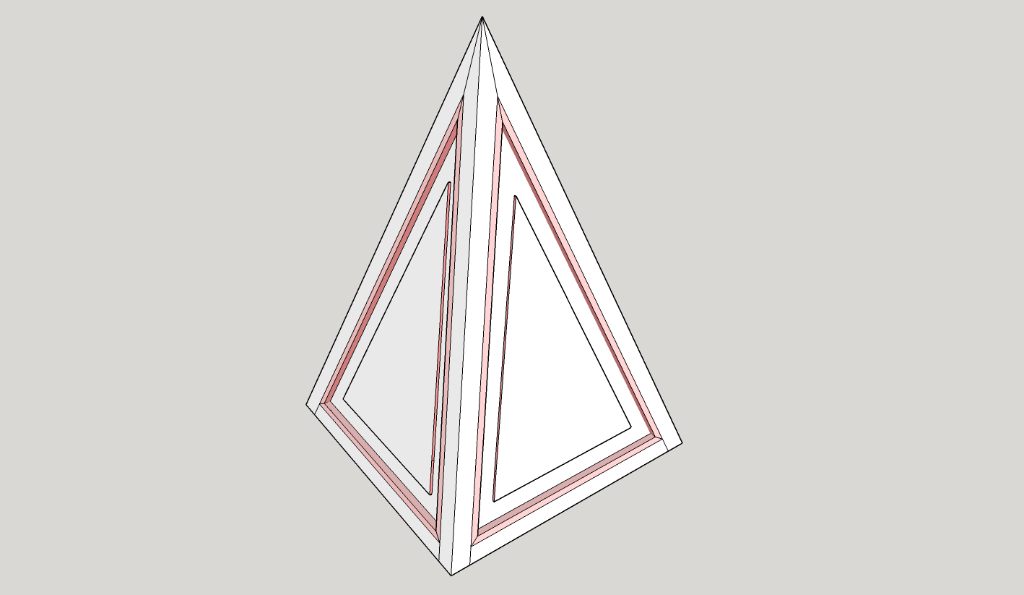

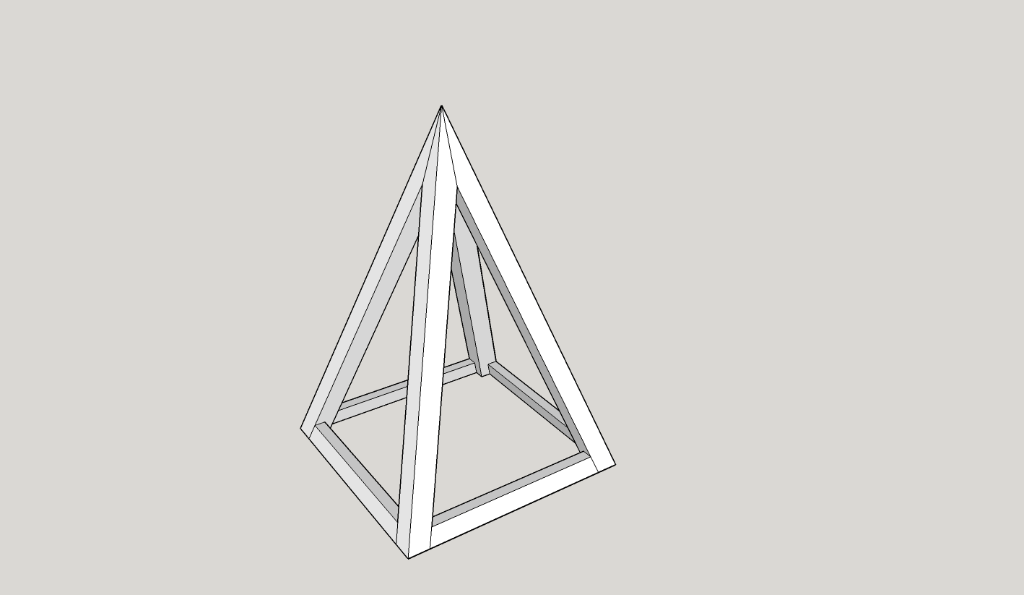

Entrainement arêtier la pyramide


Petit travail d entrainement ,pour s exercer à l arêtier droit régulier (plan carré)

largeur des bois 50 mm ,cotes de votre choix , ratio environ 30 x 30 mm pour la base et hauteur 450 mm

traverses tenons mortaise ou domino ,rien ne vous empêche d y ajouter moulures et panneaux . plan d épure à télécharger

vous de jouer !!!

Mis à jour

Discussions

sylvainlefrancomtois a publié le plan "Entrainement arêtier la pyramide".
il y a 4 ans
NinjaRouge
( Modifié )

Excellent !!!! Y'a presque la même chez le charpentier qui a fait ma maison 😃 Ca je vais faire et je lui offrirai tiens ! 😂

Merci beaucoup sylvainlefrancomtois

sylvainlefrancomtois
( Modifié )

de rien ,tant que je m éclate aussi !! bonne finition de ton atelier !!

sanglier
( Modifié )

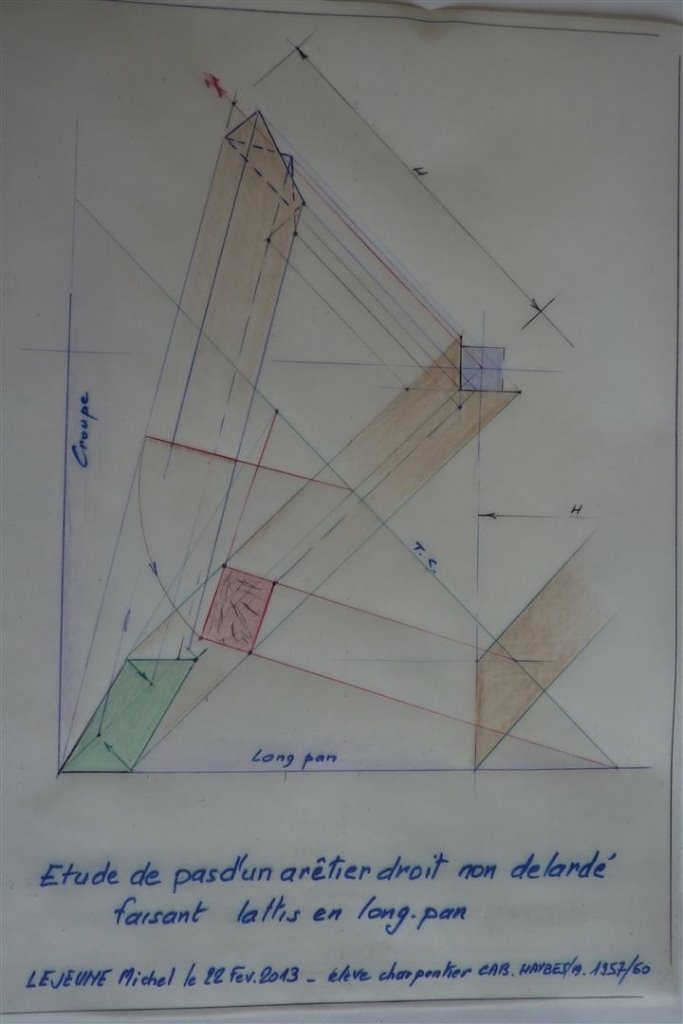

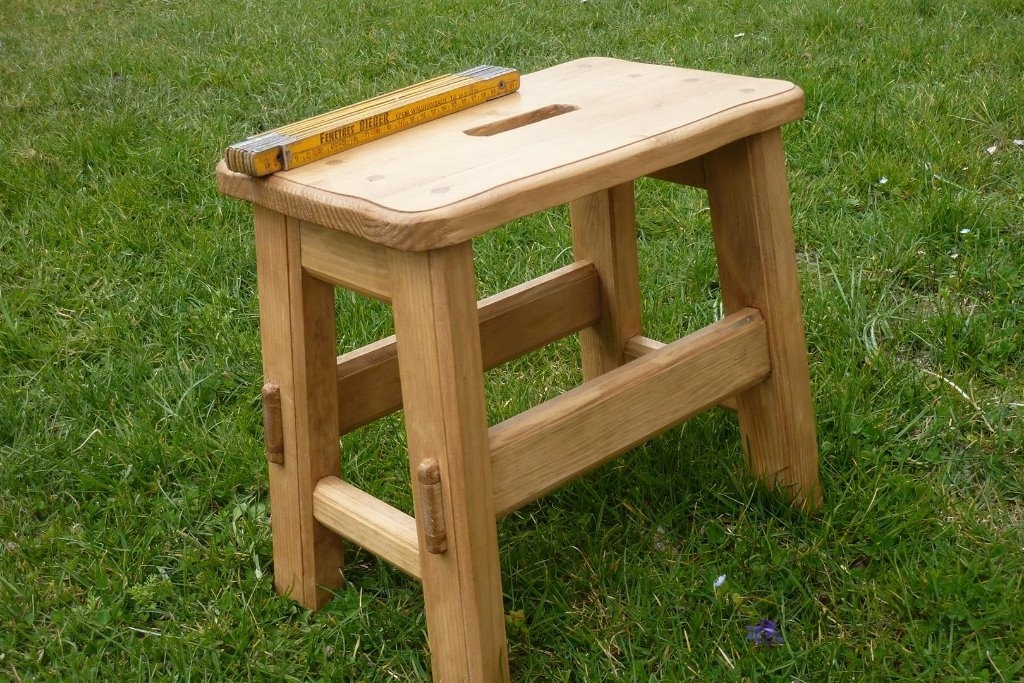

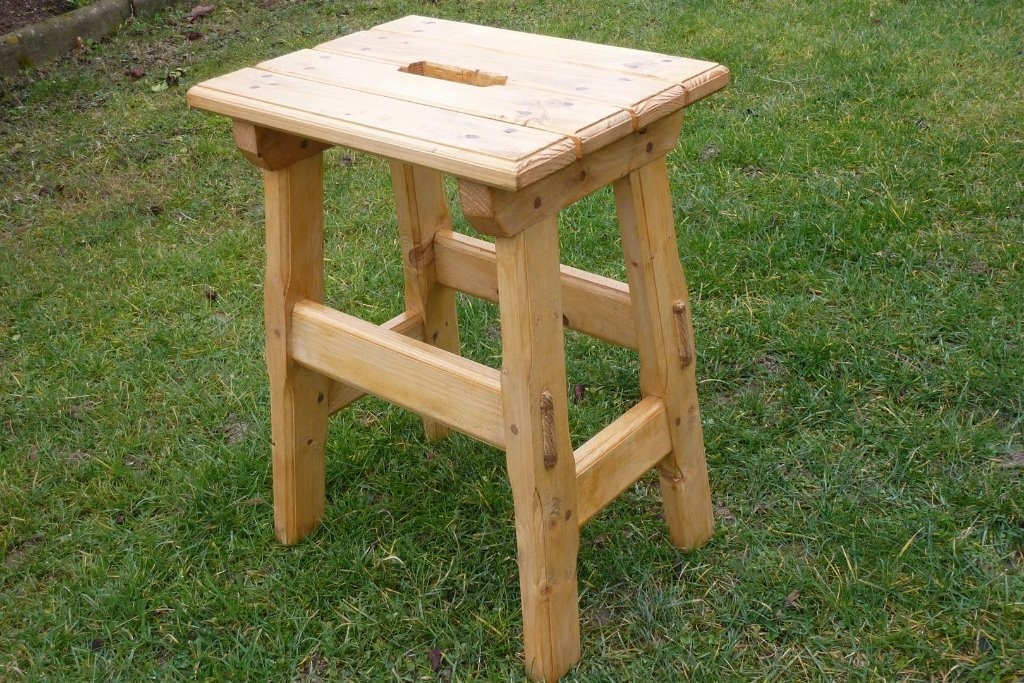

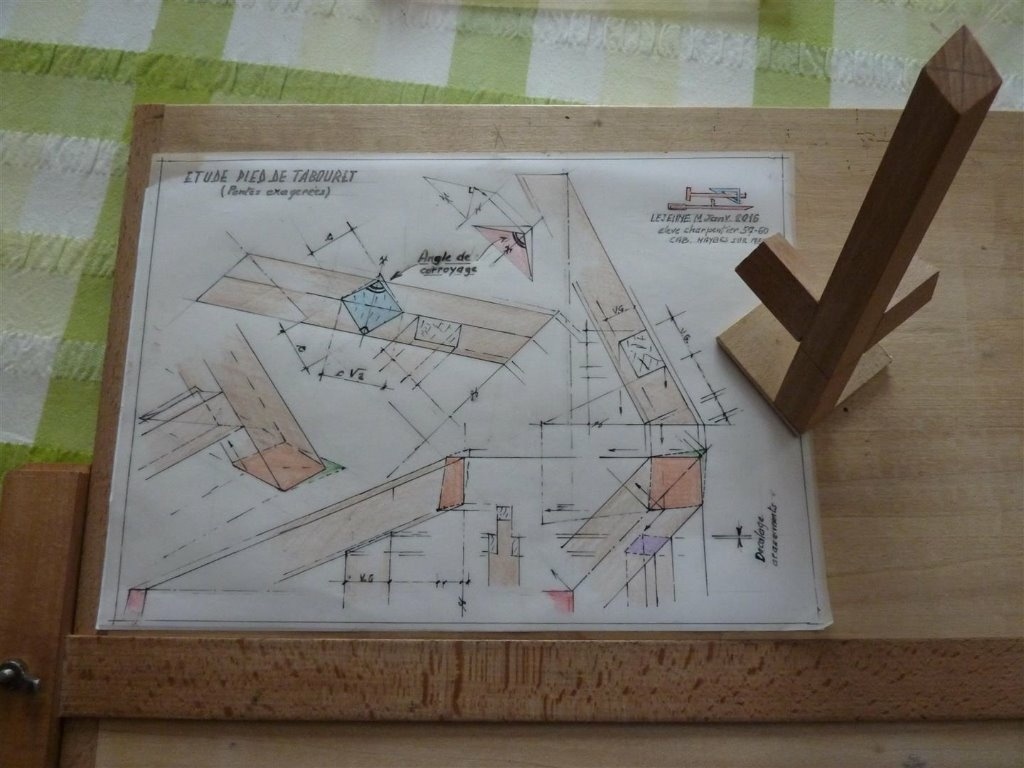

un simple pied de tabouret ou treteau tronc de pyramide est in arêtier rarement devoyé (pas en bisectrice du coin )

sanglier
( Modifié )

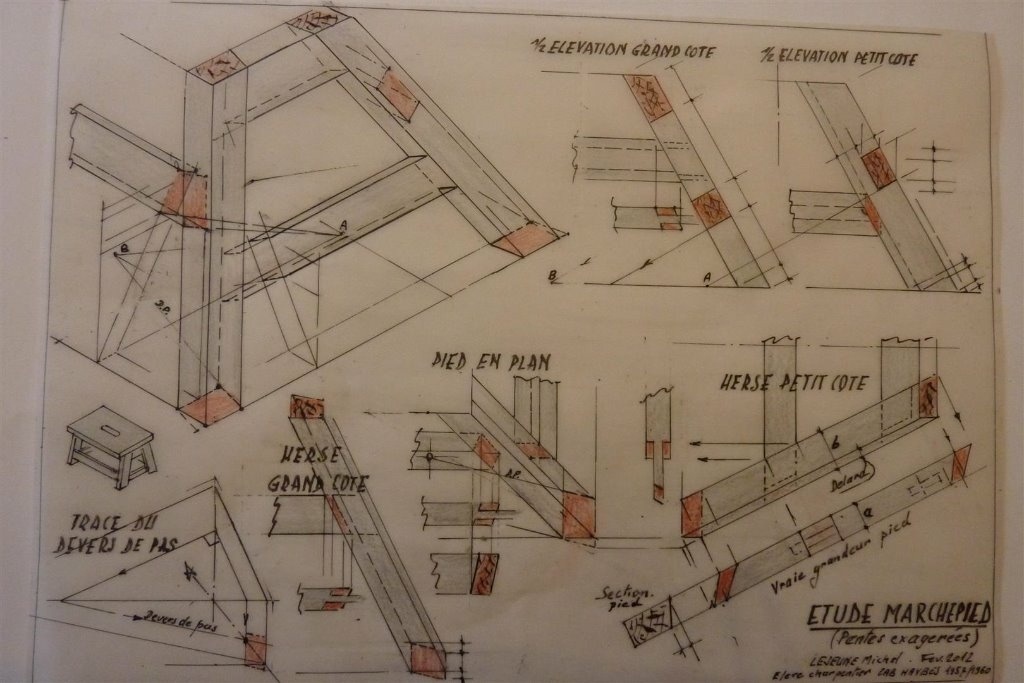

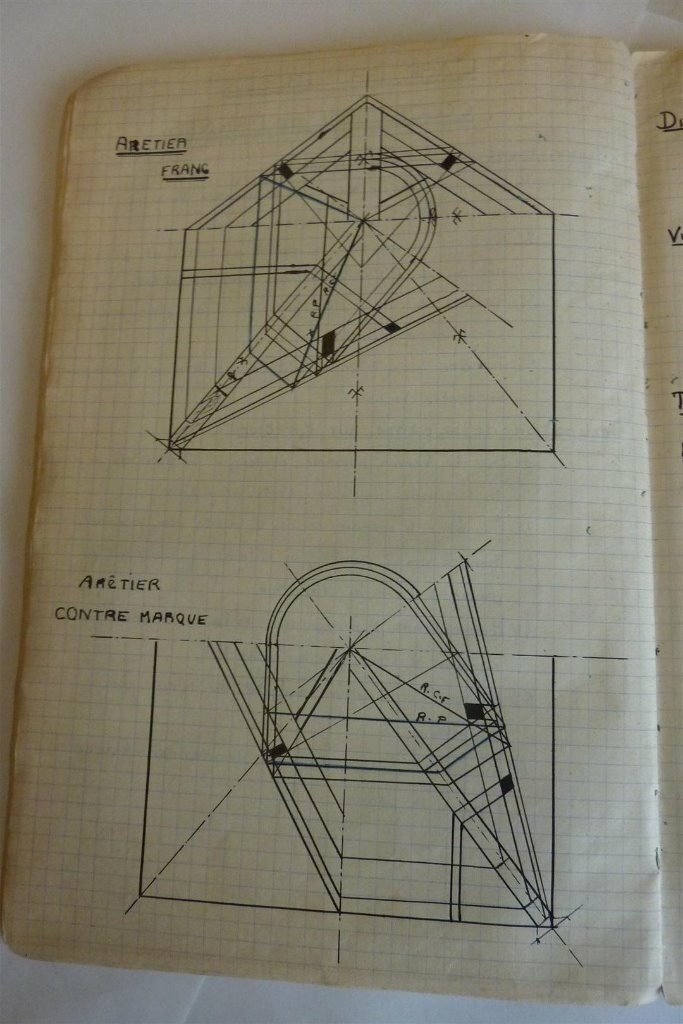

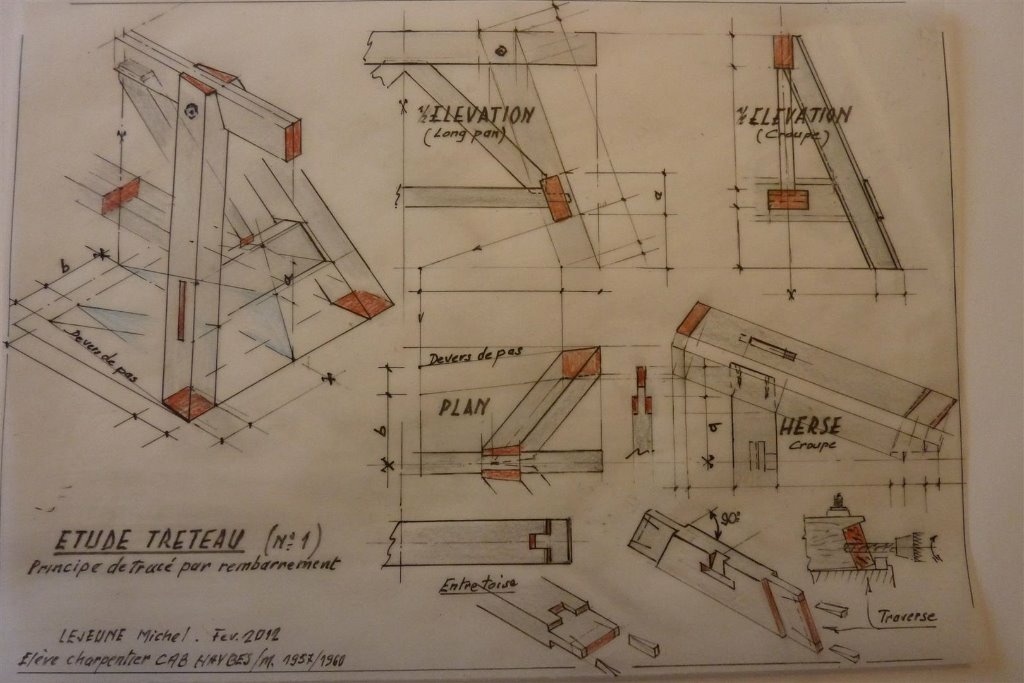

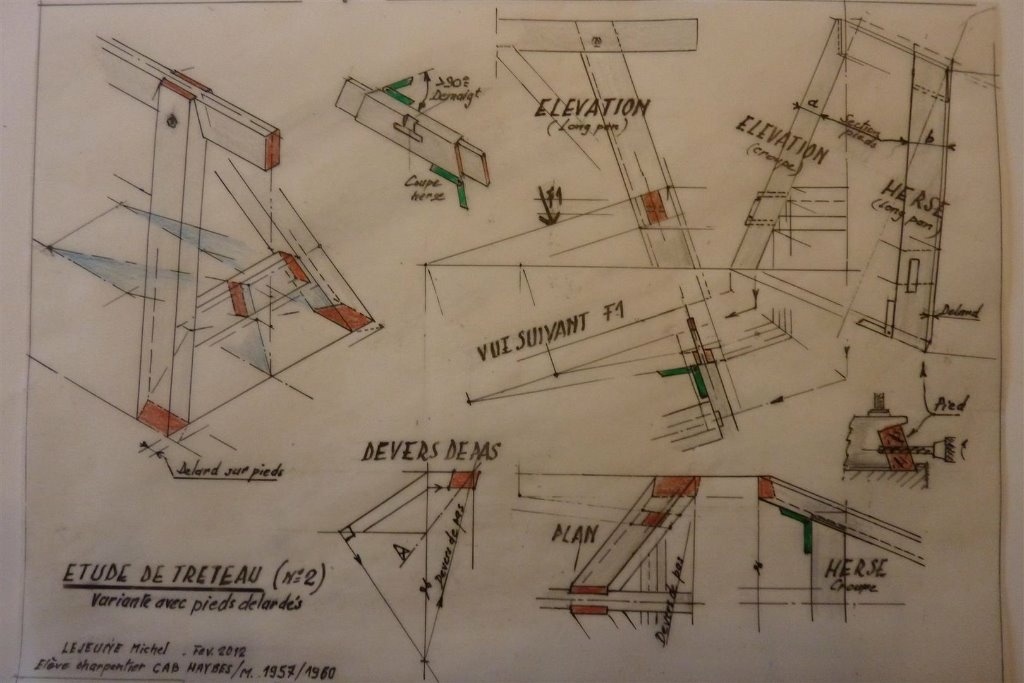

suite photos ...en descriptive : il y a de quoi se regaler ...

sanglier
( Modifié )
Bernino
( Modifié )

Merci sylvainlefrancomtois pour cet exercice et ton épure très pro; je vois que tu commences à maitriser Sketchup et franchement ça m'épate avec quelle vitesse tu as appris. On devrait beaucoup apprendre avec toi...
Pourrais tu mettre ton plan sketchup à une version "passe partout" version V8 par exemple. (actuellement ta version est V16 semble t-il) faire : Fichier/enregistrer sous/ choisir "type" scketchup V8....
merci d'avance

sylvainlefrancomtois
( Modifié )

merci du compliment ,par contre moi et l informatique !!!! je ne comprend pas v8 v16??

NinjaRouge
( Modifié )

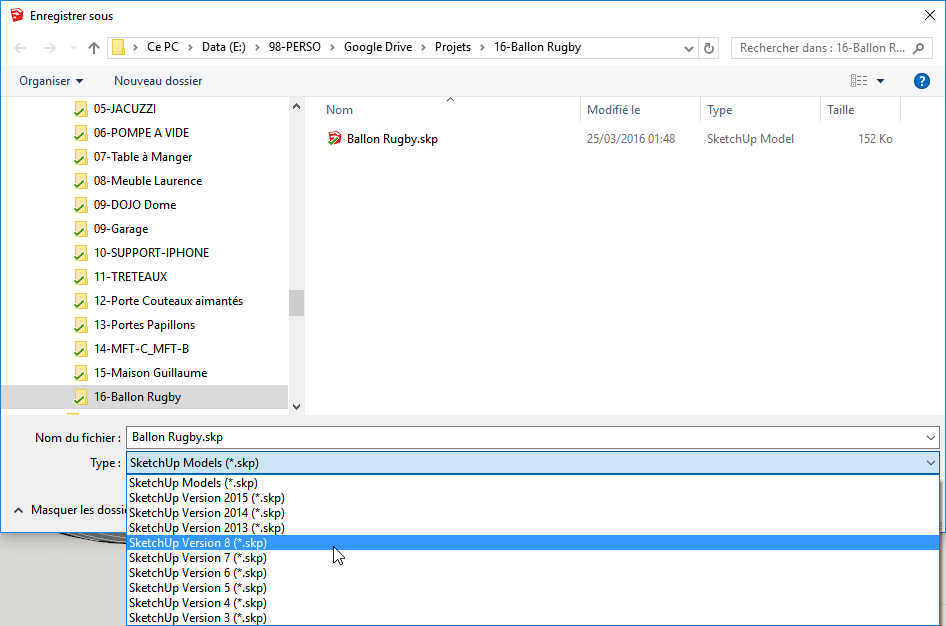

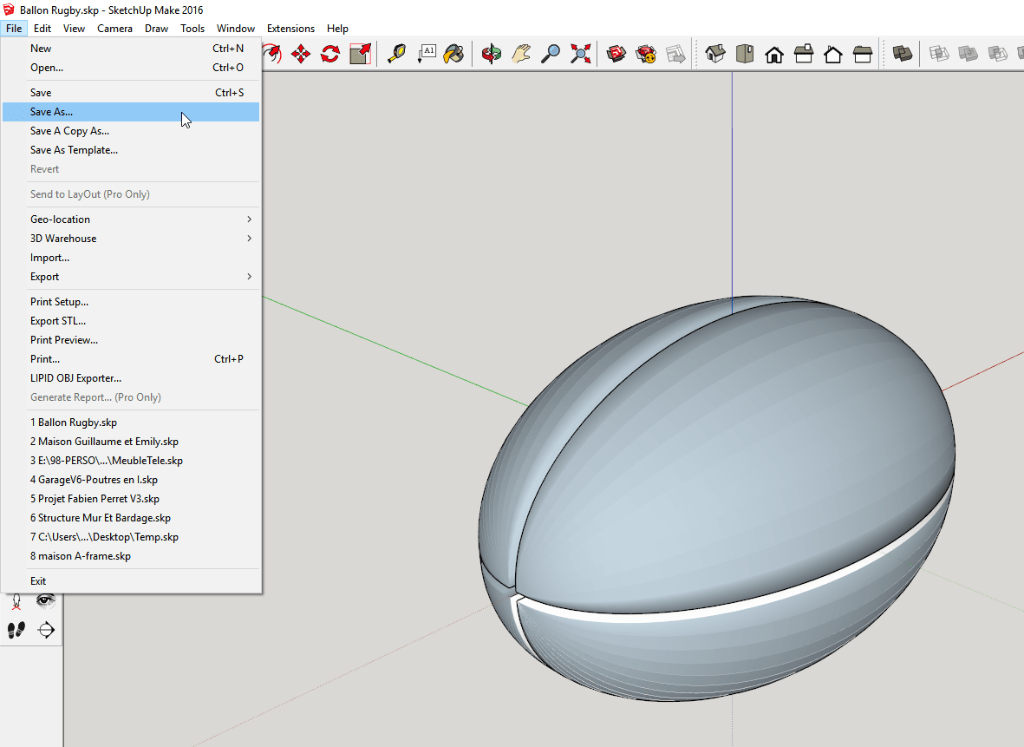

C'est pour les gens qui utilisent d'anciennes version de sketchup. Pour faire ça c'est simple, tu vas dans "Fichier" ==> "Enregistrer Sous ..." et dans la fenêtre tu indique la version antérieure que tu veux utiliser, j'ai fais 2 captures d'écran pou te montrer :

Bernino
( Modifié )

Une précision pour SylvainLeF (et merci à NinjaRouge) : Il y a plusieurs version de Sketchup, la dernière étant Scketchup 2016 (ou V16). Tous ceux qui utilisent une version antérieure de sketchup ne pourront pas ouvrir les fichiers générer avec sketchup 2016. La solution pour mettre en commun tes fichiers est de les enregistrer à à une version antérieure (exemple la version 8 la plus utilisée) Suivre la copie d'écran de NinjaRouge.
merci d'avance

sylvainlefrancomtois
( Modifié )

ptite question ,je doit télécharger la version 8 ????

NinjaRouge
( Modifié )

Non, non. Tu peux faire ça avec ta version actuelle 😉

NinjaRouge
( Modifié )

Bon trèves de verbiage technico-informatique revenons au fond du sujet : je comprends pas le dessin !!!! RAAAAaaaahhhh !!
L'atelier avance et du coup je commence à bucher et cet "Entrainement" me semblait tout adapter ..... jusqu'à ce que je regarde l'épure ....... je me sens bête ....... je comprends pas ......
D'où ce message long et penible : aurais-tu une référence de manuel ou ce genre de chose qui donne les bases des bases pour faire du trait comme ça ?

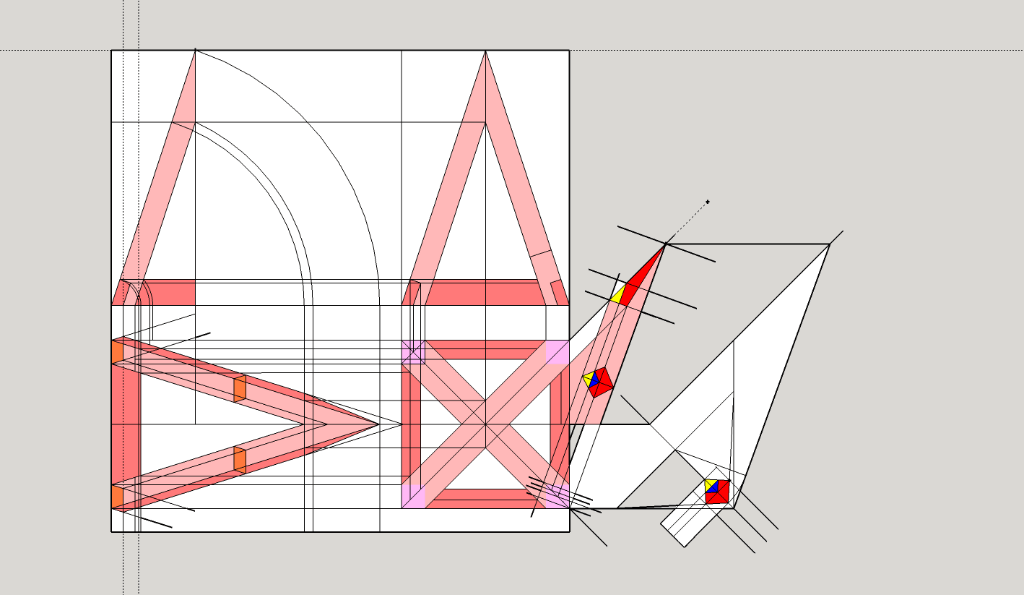

Autant sur l'épure je vois bien ce que représente la figure en haut à gauche (c'est un quart de la pyramide si j'ai bien vu, La figure en haut à droite c'est une vue de côté (sans perspective c'est isométrique c'est ça ?) la figure en bas à droite je tiens toujours : c'est une vue de dessus. Par contre je sèche complètement sur la figure en bas à gauche et sur les dessins qui sont même pas sur la feuille !!! 😄
Du coup si tu as des références je suis preneur !! Parce que plus je lis ce que tu publies et plus je mesure l'étendue de mon ignorance ........ et j'aime pas être ignorant 😉
Merci encore pour tous tes partages.

sanglier
( Modifié )

les arêtiers c'est le travail des charpentier le pied de tabouret c'est pour les menuisiers maintenant c'est sketchup qui trace pour vous ....

NinjaRouge
( Modifié )

Justement moi j'aimerais bien apprendre à le faire sans sketchup : pour apprendre 😄

sylvainlefrancomtois
( Modifié )

hello tous !!
le dessin ,ce n est pas sketchup qui le fait !! j ai tracé avec sketchup une épure traditionnelle . pour le tracé d épure c est toujours la même chose ,

1 tracer la vue de face ou élévation , 2 avec des fuyantes tracer la vue en plan ou de dessus ,, 3 tracer une vue de coté , 4 en rabattant les point avec compas on trace le développement en vraie grandeur , 5 le développement de l arêtier ,et la vue par bout .
Dans l absolut votre epure doit rassembler et ressembler au dessin sketchup à l échelle 1 de votre projet (voir coffre a jouet)

Ensuite une fois vos bois dégauchis avec angle de corroyage ,on les place sur l épure et on relève les points ,ensuite on relie les points pour avoir les coupes !!

niconathy
( Modifié )

C'est pas simple d'être menuisier! 😂😂
C'est plus simple d'être ébéniste ! 😁😂😂
Sacré maîtrise de SU cher sylvainlefrancomtois . Tous mes respect.

sylvainlefrancomtois
( Modifié )

merci mais SU c est quoi ?? sketchup ???

niconathy
( Modifié )

Et oui! Tu vois, tu apprends viiitteeeeeee ! ! ! 😂 😂 😂

sylvainlefrancomtois
( Modifié )

lolllll
