sylvainlefrancomtois

Plan d étude escalier droit a 2 volées

par sylvainlefrancomtois

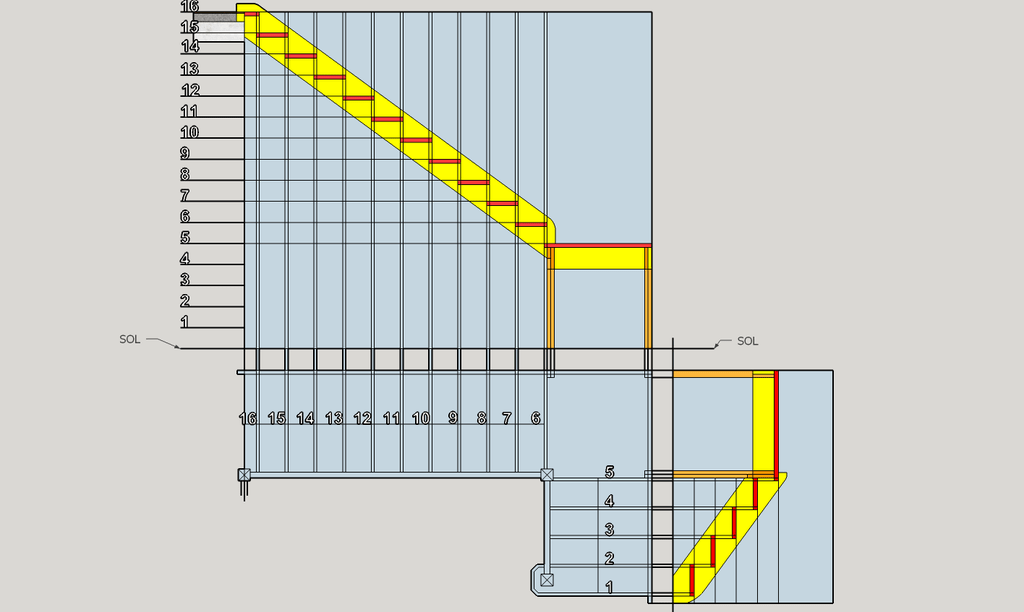

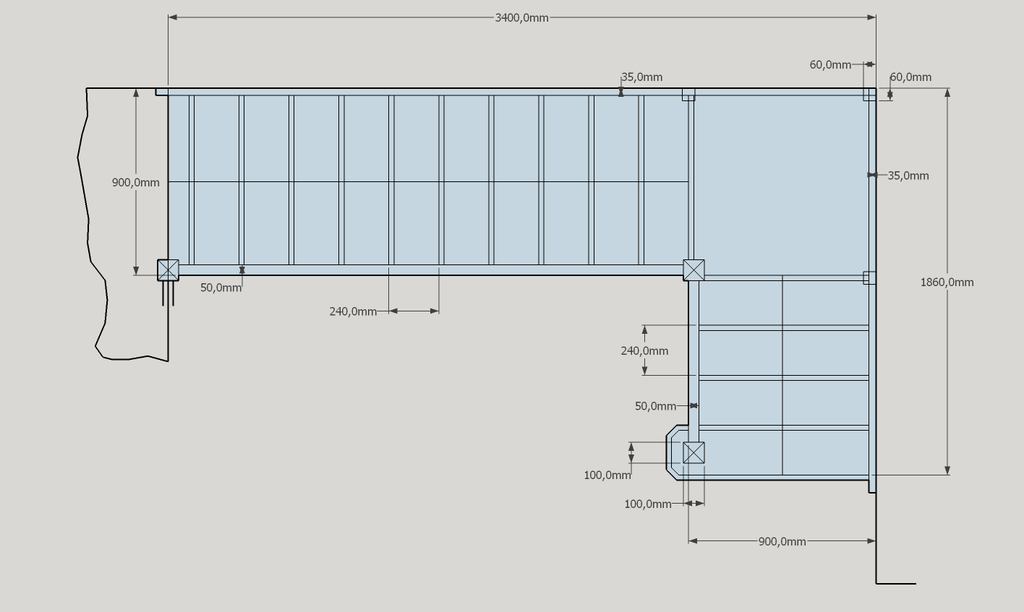

Plan d étude d un escalier droit à 2 volées et palier de repos en angle .

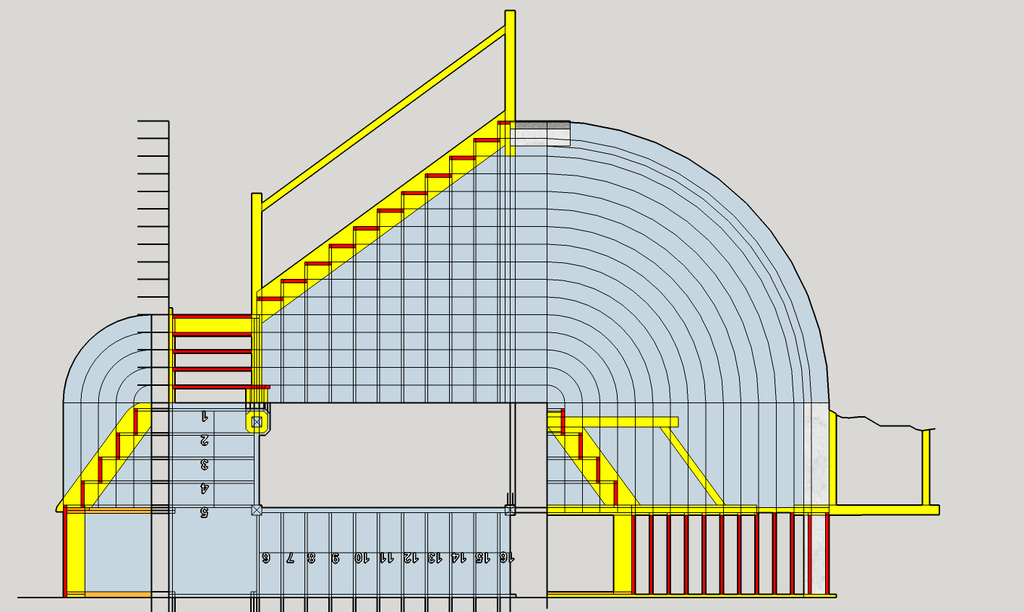

Le but est de faire decouvrir la technique de développement d un escalier .

Mis à jour

Contenus associés

On en parle ici

sylvainlefrancomtois a publié le plan "Plan d étude escalier droit a 2 volées".il y a 24 jours
kajmed


C'est beau avec sketchup moi j'ai toujours le modèle manuel règle et crayon, je découvre. Heureusement que mon fils ma téléchargé le logiciel. J'ai beau avoir conduit une commande numérique pendant 4 ans à l'usinage là je suis un peu perdu ! C'est la première fois que je retourne un escalier aussi facilement!

sylvainlefrancomtois


hello kajmed , je m y suis mis sur le tard , j avoue que c est épatant !!!
j ai commencé comme en apprentissage , un montant ,une traverse ,et ainsi de suite ,et je découvre encore des astuces .
par contre le débillardé , c est galère il faut faire des multitude de facettes !

kajmed

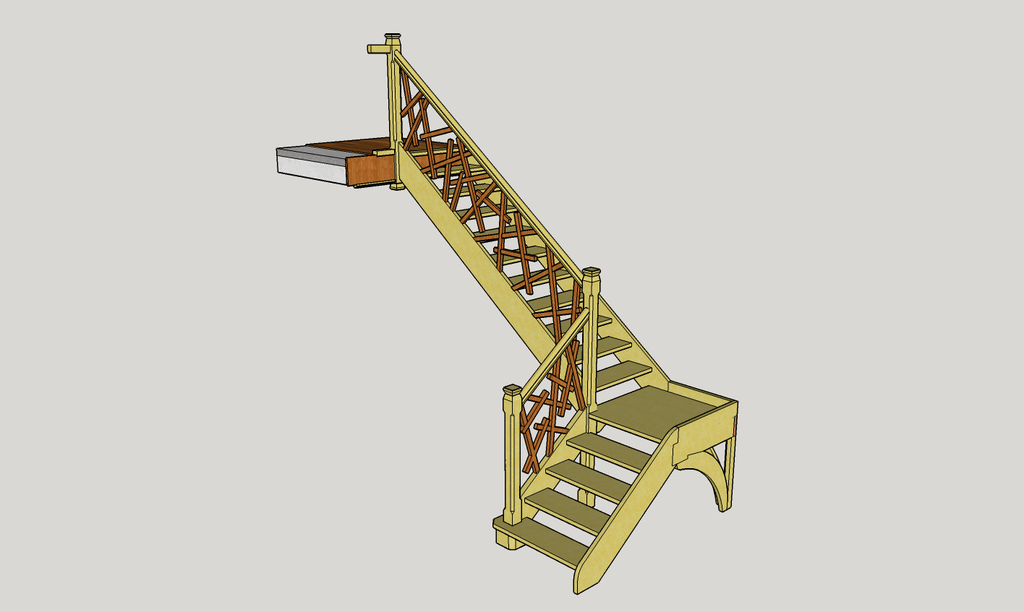

Le garde corps est sympa tu t'es fait plaisir.

sylvainlefrancomtois


yes ,en plus çà fait utiliser les chutes !:!

Gaillardo


Joli, tu as fait attention à l'espace entre les barreaux du garde corps ? La tête d'un enfant ne doit pas pouvoir passer : 11 cm maximum je crois. A vérifier.

sylvainlefrancomtois


110 en verticale et lisse basse puis 180 mm en horizontal , et pour les formes atypique un parallélépipède rectangle de 250 x110 x110 mm ne doit pas passer. Il faudrait ça et la recroiser un peu en vérité pour la norme!

Normes pour escalier : en prendre connaissance

À l'intérieur de votre propre logement, vous n'êtes pas tenu de respecter ces normes, mais les connaître vous permettra d'évaluer les risques que vous faites courir à vos proches.
Sachez tout de même que l'artisan ou l'architecte est en droit de vous demander une notification écrite de votre choix, fait en toute connaissance des risques que l'absence de garde-corps ou le non-respect des spécifications minimum peut entraîner.

sanglier


sans les htr de marche impossible de tracer.... valeur du nez de marche (recouvrements ) ? epr des marches ? OK pour les 11cm entre balustres 24 de giron :c'est de l'industriel.... trEmie ? echapée de tête ? htr main courante sur volées et palier un plan est un plan!

sylvainlefrancomtois

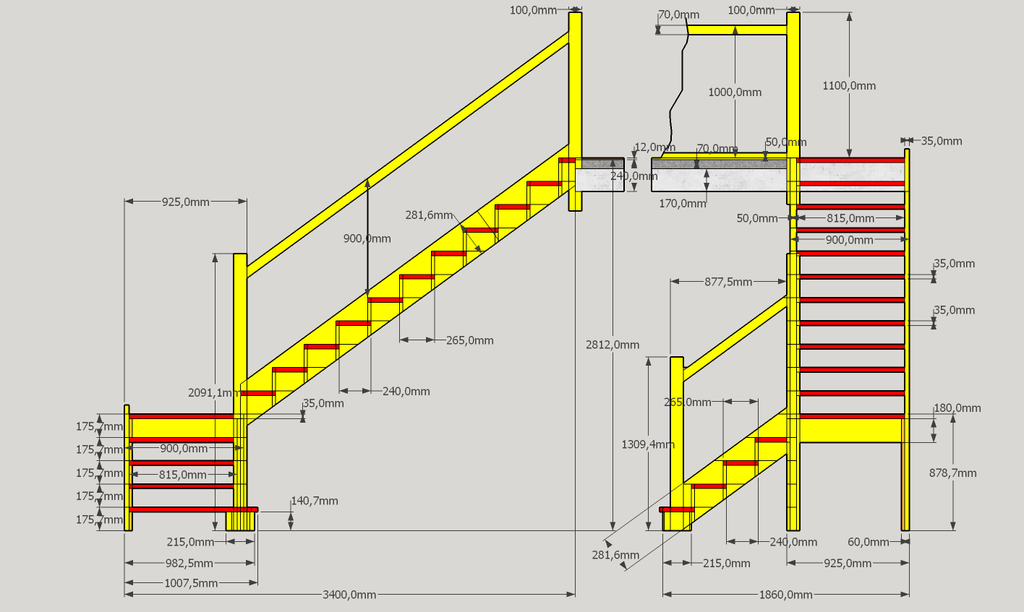

hello sanglier , ce plan est associé au pas à pas ,ou tout sera décrypté , de plus avec sketchup tu lis les cotes comme tu veut ! je rajoute la feuille de cote du développement
