Etagère double, fixations invisibles

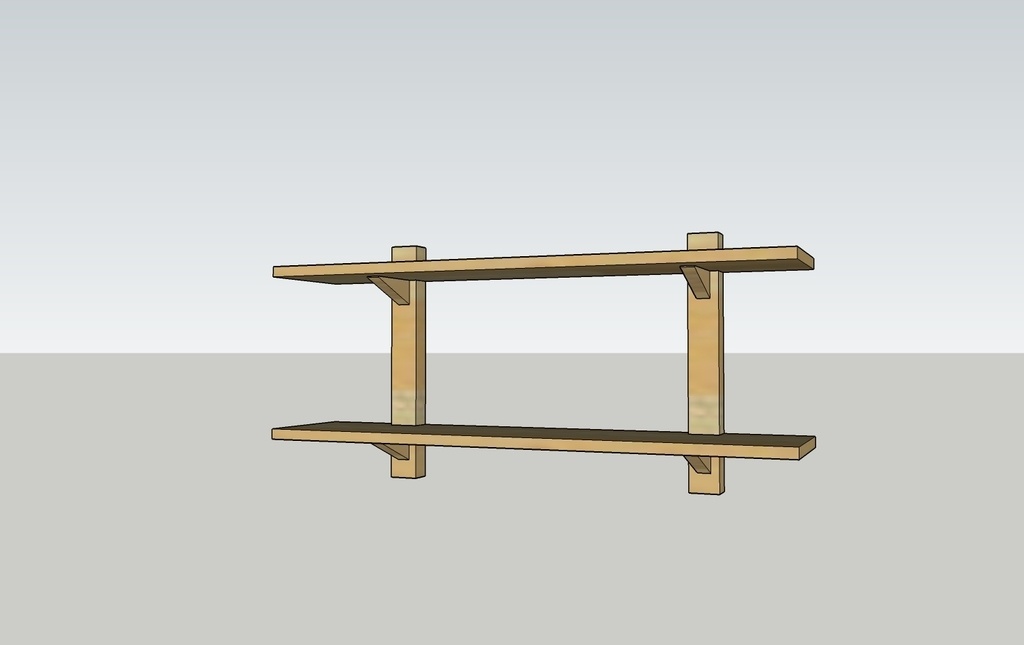

Une étagère assez minimaliste. Elle est composée de deux montant verticaux de 45*35mm environ, dans lequel est taillé une feuillure type mi-bois. Désolé pour les termes techniques erronés ! Au fond de cette feuillure, vient se loger la vis de fixation au mur.
Cette dernière est donc cachée par la tablette qui se positionne en fond de feuillure (la tablette elle même présente une encoche identique pour venir s’encastrer en fond de feuillure).

les petites consoles sous les tablettes participent à la tenue mécanique de celles-ci (supporter le poids). Ce sont des tasseaux de 40*20mm sur 100mm de longueur, taillé en biseau et assemblé dans les montants verticaux par tenons/mortaises.

Un trou perpendiculaire à cette petite équerre permet de loger une vis qui vient bloquer la tablette. Cela permet en outre un démontage facile de l'ensemble.
